SFA Sanipuddle FSP User guide

9033

10.2019

SANIPUDDLE FSP

FR

Notice de ser vice / montage

EN

Operating / installation manual

DE

Bedienungs- / Installationsanleitung

ES

Manual de funcionamento

IT

Manuale per l’uso e l’installazione

PT

Manual de instalação / utilização

NL

Gebruikers- / installatiehandleiding

1

x1 x1

SANIPUDDLE FSP

230 V

50 Hz

300 W

Q

= 5,5 m3/h

max

H

= 7,0 m

max

3,77 kg

2

1

FR

1. SECURITE

ATTENTION, cet appareil peut
être utilisé par des enfants âgés
d’au moins 8 ans et par des
personnes ayant des capacités
physiques sensorielles ou
mentales réduites ou dénuées
d’expérience ou de connaissance,
s’ils (si elles) sont correctement
surveillé(e)s ou si des instructions
relatives à l’utilisationde l’appareil
en toutes sécurité leur ont été
données et si les risques encourus
ont été appréhendés. Les enfants ne
doivent pas jouer avec l’appareil. le
nettoyage et l’entretien par l’usager
ne doivent pas être eectués par
des enfants sans surveillance.

RACCORDEMENT ELECTRIQUE : Le
circuit d’alimentation de l’appareil
doit être relié à la terre (classe I) et
protégé par un disjoncteur diérentiel
haute sensibilité (30mA). Si le câble
d’alimentation est endommagé, il doit
être remplacé par le fabricant, son
service après-vente ou des personnes
de qualication similaire an d’éviter
un danger.

Débrancher avant toute
intervention.

L’installation et le fonctionnement de
votre pompe doivent respecter les
réglementations locales et la norme
NF C 15-100.

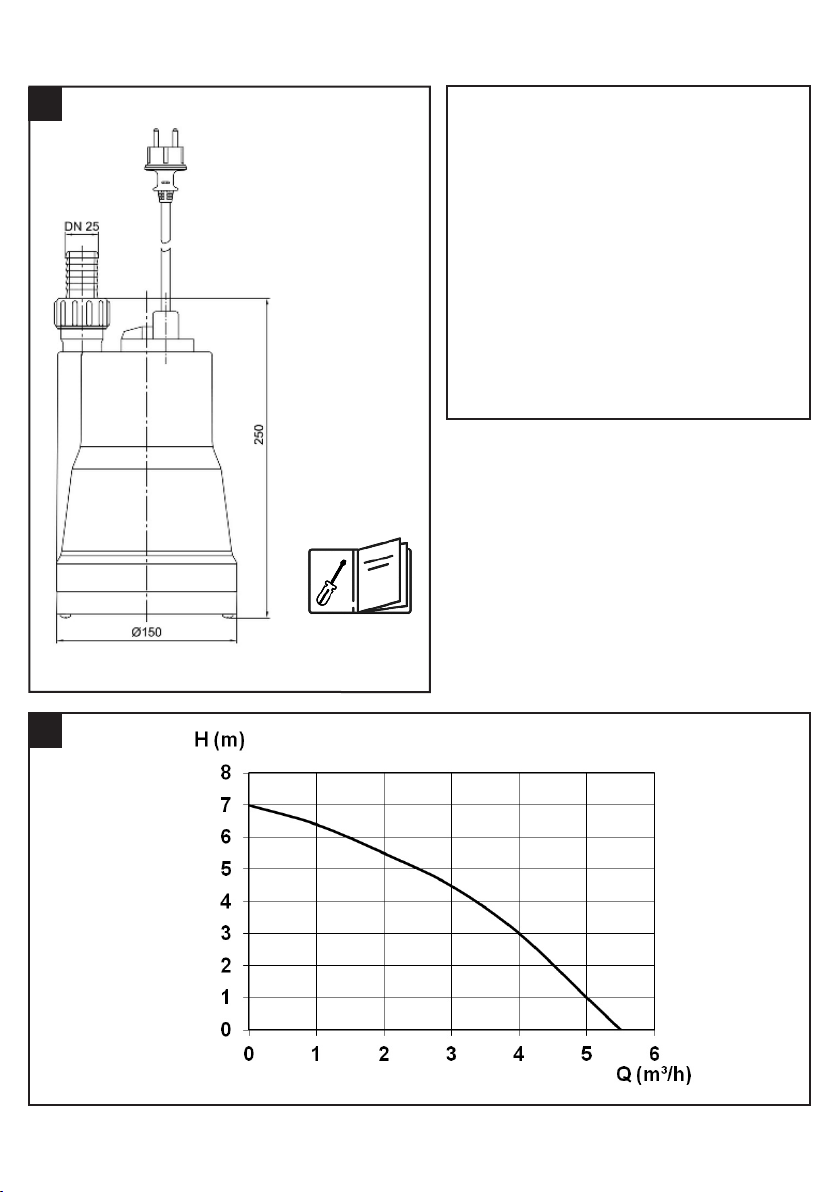

3. PIECES FOURNIES

Voir gure 1.

4. DONNÉES TECHNIQUES

Puissance absorbée P1 300 W
Tension 230 V
Fréquence 50 Hz
Courant nominal absorbé 1,3 A
Vitesse de rotation 2800 tr.min
Débit de refoulement

maximum Q
Hauteur de refoulement

maximale H
Température maximale du

uide
Raccord de refoulement G 1"
Diamètre 150 mm
Hauteur totale
Câble d'alimentation 10 m
Poids, câbles inclus 3,77 kg
Profondeur max. d'immersion 5 m
Taille maximale des particules 1 mm
Interrupteur à otteur non

Matériaux

Turbine PA 6
Carter pompe Polypropylène (PP)
Carter moteur Acier inox
Carter extérieur Polypropylène (PP)
Vis Acier inox
Arbre moteur Acier inox

Cet appareil répond aux directives et normes
Européennes sur la sécurité électrique et la
compatibilité électromagnétique.

max

max

-1

5,5 m³/h

7,0 m

40 °C

250 mm

2. APPLICATIONS

SANIPUDDLE FSP convient au pompage
d’eau légèrement contaminée par des solides
en suspension (pas de pierres), provenant
d'installations domestiques ou commerciales.

La taille des particules en suspension ne doit pas
dépasser la taille maximale de 1 mm.

La pompe ne doit pas être utilisée pour pomper
des eaux usées contenant des substances qui
attaquent ou endommagent les matériaux de la
pompe. La pompe n’est pas homologuée pour le
pompage des eaux usées fécales.

2

FR

5. UTILISATION

Avant la mise en service, vériez que
la pompe ne présente pas d’éventuels
dommages externes an d’éviter tout
accident avec un courant électrique.

• Le pompage commence lors du branchement de
la che dans la prise.

• Le tamis d’entrée ne doit pas être obstrué par des
boues et/ou des uides breux.

Même un appareil à fonctionnement
automatique, comme une pompe
submersible, ne doit pas fonctionner
pendant une longue durée sans
surveillance.

Note : placer la pompe dans un niveau d'eau
initial d'au moins 15 mm pour permettre
l'amorçage.

6. MAINTENANCE

Débrancher avant toute intervention.

L'entretien consiste en une vérication et un
nettoyage du tamis :

- Retourner la pompe

- Déposer les vis

- Nettoyer le tamis

- Remonter le tamis en suivant le procédé inverse.

7. INCIDENTS : CAUSES, RESOLUTIONS

Anomalie Cause Remèdes

1. Le
moteur
ne tourne
pas

2. Le
moteur
tourne,
mais ne
pompe
pas

3. Le débit
est faible

4. La
pompe
s’arrête
trop vite

- Tension secteur
manquante/incorrecte

- Connexion
défectueuse

- Câble d’alimentation
défectueux

- Roue bloquée

- Disjoncteur moteur
activé (surchaue,
blocage, défaut de
tension ou autre
défaut)

- Flotteur coincé

- Moteur ou otteur
défectueux

- Roue bouchée ou
usée

- Conduite de
refoulement
bouchée/tuyau plié

- Tamis bouché

- Évent(s) bouché(s)

- Pompe incorrectement
purgée (bulle d’air
dans le boîtier)

- Conduite de
refoulement trop petite

- Eau trop sale

- Pompe bloquée

- Protection thermique
enclenchée

- Vérier la source
d’alimentation

- Corriger la
connexion

- Remplacement
(Servie Après
Vente)

- Nettoyer

- Vérier, informer
le SAV

- Modier la
position de la
pompe

- Remplacement
(SAV)

- Nettoyer/
Remplacer

- Nettoyer/
Enlever les plis

- Nettoyer

- Nettoyer

- Chasser l’air en
inclinant la
pompe

- Diamètre min de
25mm

- Débrancher et
nettoyer

- Débrancher et
nettoyer

- Vérier la T° de
l’eau (voir

4. Données
techniques)

8. GARANTIE

SANIPUDDLE FSP est garanti 2 ans à compter de
sa date d’achat sous réserve d’une installation et
d’une utilisation conformes à la présente notice.

3

FR

UK

1. SAFETY

WARNING, This device can be
used by children who are at least
8 years old and by people with
reduced physical, sensory or
mental capacities or those without
knowledge or experience, if they are
properly supervised or if they have
been given instructions on safely
using the device and the associated
risks have been understood.
Children should not play with the
device. Children should not clean or
perform maintenance on the device
without supervision.

ELECTRICAL CONNECTIONS : The
device’s power supply must be
connected to ground (class I) and
protected by a high sensitivity
dierential circuit breaker (30 mA).

The connection must be used
exclusively to provide the power to the
product.

If the power cord is damaged, to
prevent possible danger, it must
be replaced by the manufacturer,
customer service team or a similarly
qualied individual.

Disconnect the electrical

4. TECHNICAL DATA

Power rating P1 300 W
Voltage 230 V
Frequency 50 Hz
Power input 1.3 A
Speed rotation 2800 rpm
Max. discharge ow Q
Max. discharge height H
Max. liquid temperature 40 °C
Discharge connection G 1"
Diameter 150 mm
Total height 250 mm
Supply cable 10 m
Weight with cable 3.77 kg
Max. submersion depth 5 m
Max. particle size 1 mm
Float switch No

Materials

Pump housing Polypropylene (PP)
Motor housing Stainless steel
Outer housing Polypropylene (PP)

Motor shaft Stainless steel
Screws Stainless steel
Running wheel PA 6

This piece of equipment complies with the
directives and European standards on electric
safety and electromagnetic compatibility.

supply before carrying out
work on the unit!

The installation and operation of
your pump must comply with local
standards.

5.5 m³/h

max

7.0 m

max

2. AREA OF USAGE

SANIPUDDLE FSP is suitable for conveying
slightly contaminated water with suspended
solids (no rocks) from private households or
commercial use.

The size of suspended solids must not exceed
1 mm. The pump must not be used to convey
waste waters containing substances which attack
or damage the pump’s materials.

The pump is not approved for conveying waste
waters containing faeces.

3. LIST OF PARTS PROVIDED

See gure 1.

4

FR

UK

5. INSTALLATION

Prior to commissioning, check the pump
for possible external damages (e.g.
transport damages) in order to prevent
accidents with electrical current.

• Pumping starts when the plug is plugged into
the socket.

• The inlet screen must not be clogged by mud
and/or brous media.

Even an automatically operating device,
such as a submersible pump, must not
be operated for a long period of time
without supervision.

Note: Place the pump in an initial water level of
at least 15 mm to allow priming.

6. MAINTENANCE

Disconnect the electrical supply
before carrying out work on the
unit!

Maintenance consists of checking and cleaning
the sieve :

- Turn over the pump

- Undo the screws

- Clean the sieve

- Reassemble sieve by following the opposite
procedure.

7. MALFUNCTIONS: CAUSE AND

TROUBLESHOOTING

Malfunction Cause Troubleshooting

1. Motor
does not
rotate

2. Motor
rotates, but
does not
convey

3. Feed
volume too
low

4. The pump
stops too
quickly

- Supply voltage
missing or wrong

- Faulty connection

- Defective power
cable

- Impeller blocked

- Activated
motor protection
(overheating,
blockage, voltage
error or other defect)

- Float suspended

- Motor defective

- Impeller clogged or
worn

- Discharge pipe
clogged/hose kinked

- Sieve clogged

- Pump not properly
ventilated (air bubble
int the housing)

- Discharge pipe
dimensioned too
small

- Water too dirty

- Pump blocked

- Thermical
protection on

- Check power
supply

- Correct
connection

- Replacement
(Customer
service)

- Clean

- Check, inform
customerservice

- Change the
position of the
pump

-Replacement
(Customer
service)

- Clean/Replace

- Clean/Remove
kinks

- Clean

- Remove air by
tilting the pump

- Min. diameter of
25mm

- Unplug and
clean

- Unplug and
cleanr

- Check the water
temperature (see

4. Technical data)

8. GUARANTEE

SANIPUDDLE FSP is guaranteed for 2 years for
parts and labour, subject to correct installation
and use of the unit.

5

FR6DE

1. SICHERHEIT

ACHTUNG: Dieses Gerät darf von
Kindern im Alter von mindestens
8 Jahren und von Personen mit
eingeschränkten physischen,
sensorischen und mentalen Fähigkeiten
sowie von Personen ohne Erfahrung und
Kenntnisse der Bedienung nur unter
der Voraussetzung benutzt werden,
dass sie ordungsgemäß beaufsichtigt
werden und in die sichere Bedienung
des Geräts eingewiesen wurden
und dass sie die möglichen Risiken
verstanden haben. Kinder dürfen nicht
mit dem Gerät spielen. Die Reinigung
und Wartung durch den Nutzer darf
nicht von unbeaufsichtigten Kindern
durchgeführt werden.

STROMANSCHLUSS : Die Versorgungsleitung
des Geräts muss geerdet (Klasse I)
und durch einen hochempndlichen
Schutzschalter (30 mA) geschützt sein.
Wenn das Stromkabel beschädigt ist, muss
es vom Hersteller, seinem Kundendienst
oder ähnlich qualiziertem Fachpersonal
ersetzt werden, um Gefahren zu vermeiden.

In jedem Fall zuerst den Netzstecker
ziehen.

Die Installation und der Betrieb
Ihrer Pumpe müssen den örtlichen

4. TECHNISCHE DATEN

Aufnahmeleistung P1 300 W
Spannung 230 V
Frequenz 50 Hz
Stromaufnahme 1,3 A
Drehzahl 2800 min
max. Fördermenge Q
max. Förderhöhe H
max.Flüssigkeitstemperatur 40° C
Druckanschluss G 1"

Durchmesser 150 mm
Gesamthöhe 250 mm
Netzanschlussleitung 10 m
Gewicht mit Kabel 3,77 kg
max. Eintauchtiefe 5 m
max. Korngröße 1 mm
Schwimmerschalter Nein

Werkstoffe

Laufrad PA 6
Außengehäuse Polypropylen (PP)
Motorgehäuse Edelstahl
Pumpengehäuse Polypropylen (PP)
Motorwelle Edelstahl
Schrauben Edelstahl

Dieses Gerät entspricht den europäischen
Richtlinien und Normen bezüglich elektrischer
Sicherheit und elektromagnetischer
Kompatibilität.

Bestimmungen entsprechen.

5,5 m³/h

max

7,0 m

max

-1

2. EINSATZBEREICH

Die Pumpen der Baureihe SANIPUDDLE FSP
eignen sich zur Förderung von leicht verunreinigtem
Wasser mit Schwebestoen (keine Steine) aus
privaten Haushalten und Industrie. Die Größe der
Schwebstoe darf 1 mm nicht überschreiten.
Die Pumpen dürfen nicht zur Förderung von
Schmutzwässern eingesetzt werden, welche
Inhaltsstoe enthalten welche die Materialien der
Pumpe angreifen oder schädigen.
Die Pumpen sind nicht zugelassen für die
Förderung von fäkalhaltigen Abwässern.

3. ZUBEHÖR

Siehe Abbildung 1.

FR

DE

5. AUFSTELLUNG

Überprüfen Sie die Pumpe vor Inbetrie­bnahme auf eventuelle äußere Beschä­digungen (z.B. Transportschäden), um
Unfällen mit elektrischem Strom vorzu­beugen.

• Der Pumpvorgang startet, wenn der Stecker in
die Steckdose gesteckt wird.

• Das Einlaufsieb darf nicht durch Schlamm und/
oder faserhal-tige Medien verstopft werden.

Auch ein automatisch arbeitendes Gerät
wie z.B. eine Tauchpumpe darf nicht
längere Zeit unbeaufsichtigt betrieben
werden.

HINWEIS : um eine Entlüftung der Pumpe zu

ermöglichen muss eine anfänglicher Wasserstand
von mindestens 15 mm gegeben sein.

6. WARTUNG

In jedem Fall zuerst den Netzstecker
ziehen.

Die Wartung umfasst die Überprüfung und
Reinigung des Siebs :

- Die Pumpe umdrehen

- Schrauben entfernen

- Das Sieb reinigen

- Das Sieb in umgekehrter Reihenfolge der
Arbeitsschritte wieder einbauen.

7. STÖRUNGEN; URSACHE UND BESEITIGUNG

Störung Ursache Behebung

1. Motor
dreht
nicht

2. Motor
dreht
sich,
fördert
aber
nicht

3. Förder­menge
zu gering

4. Die
Pumpe
schaltet
zu
schnell
ab

- Netzspannung fehlt
bzw. falsch

- fehlerhafter Anschluß

- defektes Stromkabel

- Laufrad blockiert

- aktivierter
Motorschutz
(Überhitzung,
Blockierung,
Spannungsfehler oder
sonstiger Defekt)

- Schwimmer hängt

- Motor defekt

- Laufrad verstopft
oder verschlissen

- Druckleitung
verstopft/Schlauch
geknickt

- Ansaugstutzen
verstopft

- Pumpe ist nicht
richtig entlüftet
(Luftblase im Gehäuse)

- Druckleitung zu klein
dimensioniert

- Wasser zu schmutzig

- Pumpe blockiert

- Wärmeschutz
eingeschaltet

- Spannungsversor­gung überprüfen

- Anschluß korri­gieren

- Austausch
(Kundendienst)

- Reinigen

- Prüfen, Kunden­dienst informieren

- Ändern der
Position der Pumpe.

- Austausch
(Kundendienst)

- Reinigen/
Austauschen

- Reinigen/
Knickstellen
entfernen

- Reinigen

- Druckleitung
entlüften

- min. Durchmesser
25 mm (1“)

- Ausschalten und
reinigen

- Ausschalten und
reinigen

- Überprüfen Sie das
Wasser T° (Siehe 4.
Technische Daten)

8. GEWÄHRLEISTUNG

SANIPUDDLE FSP wird für 2 Jahre ab Kaufdatum
garantiert, vorbehaltlich der Installation und
Verwendung in Übereinstimmung mit dieser
Anleitung.

7

FR8ES

1. SEGURIDAD

ATENCIÓN : Este aparato puede
utilizarse por niños de 8 años
como mínimo y por personas con
capacidades físicas, sensoriales
o mentales reducidas o con falta
de experiencia o conocimientos,
siempre que se encuentren
bajo vigilancia o si se les
proporcionan las instrucciones
relativas para el uso seguro
del electrodoméstico y son
conscientes de los riegos a los
que se exponen. Los niños no
deben jugar con el aparato. Los
niños sin vigilancia no deben
encargarse de la limpieza ni
del mantenimiento que debe
realizar el usuario.

CONEXIÓN ELÉCTRICA : El circuito
de alimentación del aparato debe
conectarse a tierra (clase I) y
protegerse con un diferencial de alta
sensibilidad (30mA). La conexión
debe servir exclusivamente para
la alimentación del aparato. Si el
cable de alimentación está dañado,
debe reemplazarlo el fabricante,
su servicio posventa o personas
de similar cualicación para evitar
cualquier peligro.

Desconectar antes de
cualquier intervención.

La instalación y el funcionamiento
de la bomba deben cumplir con
las normas locales.

3. PIEZAS SUMINISTRADAS

Véase la gura 1.

4. DATOS TÉCNICOS

Máx. Potencia absorbida P1 300 W
Tensión 230 V
Frecuencia 50 Hz
Intensidad absorbida 1,3 A
Velocidad 2800 min
Caudal máximo Q
Evacuación vertical máx.

H

max

Temperatura máxima del liquido 40 °C
Conexión de descarga G 1"

Diámetro 150 mm
Altura total 250 mm
Cable de alimentación 10 m
Peso con cable 3,77 kg
Profundidad de inmersión 5 m
Tamaño máximo de las partículas 1 mm
Interruptor otador

Materiales

Turbina PA 6
Cárter exterior Polipropileno (PP)
Cárter del motor Acero inoxidable
Eje motor Acero inoxidable
Cárter de la bomba Polipropileno (PP)
Tornillos Acero inoxidable

Este aparato responde a las directivas y
normas europeas sobre seguridad eléctrica y
compatibilidad electromagnética.

5,5 m³/h

max

-1

7,0 m

No

2. APLICACIÓN

La bomba SANIPUDDLE FSP es adecuada para el
bombeo de agua ligeramente contaminada con
sólidos en suspensión (sin piedras) procedentes
de un uso privado o comercial.

El tamaño de las partículas en suspensión no debe
superar el tamaño máximo de 1 mm.

La bomba no debe utilizarse para bombear aguas
residuales que contengan sustancias que ataquen
o dañen los materiales de la bomba. La bomba
no está homologada para el bombeo de aguas
residuales fecales.

FR

ES

5. INSTALACIÓN

Antes de la puesta en servicio,
compruebe que la bomba no está dañada
externamente para evitar accidentes con
corriente eléctrica.

• El bombeo empieza al enchufar la clavija en la
toma.

• El tamiz de entrada no debe estar obstruido por
lodos y/o uidos brosos.

Incluso un aparato que funciona
automáticamente, como una bomba
sumergible, no debe hacerse funcionar
sin vigilancia durante un periodo
prolongado.

NOTA : coloque a bomba a um nível de água
inicial de, pelo menos, 15 mm para permitir a
escorva.

6. MANTENIMIENTO

Desconectar antes de cualquier inter­vención.

El mantenimiento consiste en vericar y limpiar el
tamiz :

- Voltear la bomba

- Sacar los tornillos

- Limpiar el tamiz

- Volver a montar el tamiz realizando el
procedimiento inverso.

7. INCIDENTES : CAUSAS, RESOLUCIONES

Anomalía Causa Remedio

1. El motor no
functiona

2. El motor
está en
marcha, pero
sin bombear

3. El caudal es
bajo

4. La bomba
se detiene
rápidamente

- Falta tensión de red
/ incorrecto

- Conexión
defectuosa

- Cable de
alimentación
defectuoso

- Turbina bloqueada

- Interruptor del
motor activado
(sobrecalentamiento,
bloqueo, fallo de
alimentación u otro
fallo)

- Flotador atascado

- Motor o otador
defectuoso

- La turbina está
obstruida o
desgastada

- Tubería de descarga
bloqueada/doblada

- Pantalla bloqueada

- Ventilación(s)
bloqueada(s)

- Bomba mal
purgada (burbuja de
aire en la carcasa)

- La tubería de
descarga es
demasiado pequeña

- El agua está
demasiado sucia

- Bomba bloqueada

- Protección térmica
activada

- Compruebe
la alimentación
eléctrica

- Corregir la
conexión

- Sustitución
(servicio
postventa)

- Limpieza

- Compruebe,
informe al Servicio
Posventa

- Cambiar la
posición de la
bomba

- Sustitución (SPV)

- Limpiar/
Reemplazar

- Limpiar y
eliminar las
arrugas

- Limpiar

- Limpiar

- Retire el aire
inclinando la
bomba

- Diámetro
mínimo de 25
mm

- Desconectar y
limpiar

- Desconectar y
limpiar

- Compruebe
la T° del agua
(Véase 4. Datos
técnicos)

8. GARANTÍA

SANIPUDDLE FSP está garantizado por 2 años a
partir de la fecha de compra, sujeto a la instalación
y uso de acuerdo con este manual.

9

FR

IT

1. SICUREZZA

ATTENZIONE, Questo

3. PARTI FORNITE

Vedere gura 1.

apparecchio può essere utilizzato
da bambini a partire dagli 8 anni
e dalle persone con capacità
siche, sensoriali o mentali
ridotte, o prive di esperienza e
conoscenze a condizione che
siano correttamente sorvegliate
o che abbiano ricevuto istruzioni
sull’uso sicuro del dispositivo
e che ne conoscano i pericoli.
I bambini non devono giocare
con l’apparecchio. La pulizia
e la manutenzione da parte
dell’utente non devono essere
eseguite da bambini non
supervisionati.

RACCORDO ELETTRICO : Il circuito
di alimentazione del dispositivo deve
essere messo a terra (classe I) e protetto
da un interruttore differenziale a elevata
sensibilità (30 mA). Il collegamento
deve servire esclusivamente per
alimentare l’apparecchio.
Se il cavo di alimentazione è
danneggiato, deve essere sostituito
dal fabbricante, dal servizio clienti o da
persone con qualifica simile per evitare
qualsiasi rischio.

Scollegare prima di qualsiasi
intervento.

L’installazione e il funzionamento

4. CARATTERISTICHE TECNICHE

Potenza assorbita P1 300 W
Tensione 230 V
Frequenza 50 Hz
Consumo di corrente nominale 1,3 A
Velocità di rotazione 2800 min
Max. portata Q
Evacuazione verticale max. H
Max. Temperatura del liquido 40 °C
Collegamento di scarico G 1"

Diametro 150 mm
Altezza totale 250 mm
Cavo di alimentazione 10 m
Peso con cavo 3,77 kg
Profondità di immersione 5 m
Dimensioni massime delle

particelle
Gallegiante No

Materiali

Carter del motore Acciaio Inox
Albero motore Acciaio Inox
Carter esterno Polipropilene (PP)
Carter della pompa Polipropilene (PP)
Ruota PA 6
Viti Acciaio Inox

Questo apparecchio è conforme alle direttive e
normative Europee in materia di sicurezza elettrica
e compatibilità elettromagnetica.

della pompa devono essere
conformi alle norme locali.

5,5 m³/h

max

7,0 m

max

-1

1 mm

2. APPLICAZIONI

La pompa SANIPUDDLE FSP è adatta al
pompaggio di acque leggermente contaminate
da solidi in sospensione (senza pietre) provenienti
da uso privato o commerciale. La dimensione delle
particelle in sospensione non deve superare la
dimensione massima di 1 mm.
La pompa non deve essere utilizzate per il
pompaggio di acque reue contenenti sostanze
che attaccano o danneggiano i materiali della
pompa. La pompa non è omologata per il
pompaggio di acque reue fecali.

10

FR

IT

5. INSTALLAZIONE

Prima della messa in servizio, vericare
che la pompa non sia danneggiata
esternamente per evitare incidenti con
corrente elettrica.

• Il pompaggio inizia quando si inserisce la spina
nella presa.

• La griglia di ingresso non deve essere ostruita da
fanghi e/o uidi brosi.

Anche un apparecchio con
funzionamento automatico, come una
pompa sommersa, non deve funzionare
per un tempo prolungato senza
sorveglianza.

NOTA : Posizionare la pompa in un livello iniziale
dell’acqua di almeno 15 mm per consentire
l’adescamento.

6. MANUTENZIONE

Scollegare prima di qualsiasi
intervento.

La manutenzione consiste in una verica e una
pulizia del setaccio :

- Girare la pompa

- Rimuovere le viti

- Pulire il setaccio

- Rimontare il setaccio seguendo la procedura
inversa.

7. INCIDENTI: CAUSE, RISOLUZIONI

Anomalia Causa Rimedio

1. Il motore
non gira

2. Il motore
gira, ma non
pompa

3. La portata è
bassa

4. La pompa si
ferma troppo
velocemente

- Tensione di rete
mancante/non
corretta

- Collegamento
difettoso

- Cavo di
alimentazione
difettoso

- Ruota bloccata

- Interruttore
automatico
motore attivato
(surriscaldamento,
blocco, mancanza di
corrente o altro)

- Galleggiante
bloccato

- Motore o
galleggiante
difettoso

- Ruota intasata o
usurata

- Tubo di scarico
ostruito/piegato

- Ugello di
aspirazione bloccato

- Sato(i) bloccato(i)

- Pompa svuotata in
modo errato (bolla
d’aria nel corpo)

- Linea di scarico
troppo piccola

- Acqua troppo
sporca

- Pompa bloccata

- Protezione termica
attiva

- Controllare
la fonte di
alimentazione

- Correggere il
collegamento

- Sostituzione
(servizio post­vendita)

- Pulizia

- Controllare,
informare il
Servizio Post­Vendita

- Cambiare la
posizione della
pompa

- Sostituzione
(servizio post­vendita)

- Pulire/Sostituire

- Pulire/
Rimuovere le
ostruzione

- Pulire

- Pulire

- Rimuovere l’aria
inclinando la
pompa

- Diametro
minimo di 25 mm

- Scollegare e
pulire

- Scollegare e
pulire

- Controllare il
T° dell’acqua
(Vedere 4.
caratteristiche
tecniche)

8. GARANZIA

SANIPUDDLE FSP è garantito per 2 anni dalla
data di acquisto, previa installazione e utilizzo in
accordo con il presente manuale.

11

FR

PT

1. SEGURANÇA

ATENÇÃO, Este aparelho pode
ser utilizado por crianças com,
pelo menos, 8 anos e por pessoas
com capacidades físicas,
sensoriais ou mentais reduzidas
ou com falta de experiência ou
de conhecimentos, desde que
sejam corretamente vigiadas
ou recebam instruções sobre

2. APLICAÇÃO

O SANIPUDDLE FSP é indicado para bombear
água levemente contaminada com sólidos
em suspensão (sem pedras) proveniente de
habitações domésticas, da negócios.

O tamanho das partículas suspensas não deve
exceder o tamanho máximo de 1 mm.

A bomba não deve ser utilizada para bombear
águas residuais que contenham substâncias
que atacam ou danicam os materiais da
bomba. A bomba não deve ser utilizada para o
bombeamento de águas residuais fecais.

a utilização do aparelho com
total segurança e caso tenham
compreendido os riscos
associados. As crianças não

3. PEÇAS FORNECIDAS

Ver gura 1.

devem brincar com o aparelho.
A limpeza e manutenção pelo
utilizador não devem ser
realizadas por crianças sem
supervisão.

LIGAÇÃO ELÉTRICA : O circuito de
alimentação do aparelho deve ser
ligado à terra (classe I) e protegido
por um disjuntor diferencial de
alta sensibilidade (30 mA).

A ligação deve servir
exclusivamente para a alimentação
do aparelho.

Em caso de danos no cabo
de alimentação, este deve ser
substituído pelo fabricante ou
pelo serviço técnico para evitar
situações de risco.

Desligue a alimentação
eléctrica antes de efectuar
trabalhos na unidade!

A instalação e o funcionamento
da sua bomba devem estar em
conformidade com as normas
locais.

4. DADOS TÉCNICOS

Potência máxima absorvida P1 300 W
Tensão 230 V
Frequência 50 Hz
Consumo da corrente nominal 1,3A
Rotação 2800 min
Max. portata Q
Débito máximo H
Temperatura máxima do

líquido
Ligação de descargao G 1"

Diâmetro 150 mm
Altura total 250 mm
Cabo de alimentação 10 m
Peso com cabo 3,77 kg
Profundidade de imersão 5 m
Tamanho máx. das partículas 1 mm
Flutuador Não

Materiais

Carter do motor Aço inoxidável
Eixo do motor Aço inoxidável
Carter exterior Polipropileno (PP)
Carter da bomba Polipropileno (PP)
Roda PA 6
Parafusos Aço inoxidável

5,5 m³/h

max

7,0 m

max

-1

40 °C

Este aparelho responde às directivas e normas
europeias sobre a segurança eléctrica e a
compatibilidade electromagnética.

12

FR

PT

5. INSTALAÇÃO

Antes da colocação em funcionamento,
certique-se de que a bomba não tem
quaisquer danos externos para evitar
acidentes com uma corrente elétrica.

• O bombeamento é iniciado ao ligar a cha à
tomada.

• A peneira de entrada não deve ser obstruída por
lodo e/ou uidos brosos.

Mesmo um dispositivo automático,
como uma bomba submersa, não deve
funcionar por um longo tempo sem
supervisão.

NOTA : coloque a bomba a um nível de água
inicial de, pelo menos, 15 mm para não desferrar.

6. MANUTENÇÃO

Desligue a alimentação eléctrica antes
de efectuar trabalhos na unidade!

A manutenção consiste em vericar e limpar a tela:

- Vire a bomba ao contrário

- Desaparafuse a peneira

- Limpe a peneira

- Volte a aparafusar a peneira.

7. INTERVENÇÕES EVENTUAIS

Anomalias Causas possíveis Soluções

1. O
motor não
funciona

2. O motor
está a
funcionar
mas não está
a bombear

3. O uxo é
baixo

- Falta de tensão /
tensão incorreta

- Ligação defeituosa

- Cabo de
alimentação
defeituoso

- Roda bloqueada

- Disjuntor do
motor ativado
(sobreaquecimento,
bloqueio, defeito
de tensão ou outro
defeito)

- Flutuador preso

- Motor ou utuador
com defeito

- Roda obstruída ou
desgastada

- Conduta de reuxo
obstruído / tubo
dobrado

- Bocal de aspiração
obstruído

- Respiradouro(s)
obstruído(s)

- Bomba
incorretamente
purgada (bolha de ar
na caixa)

- Conduta de reuxo
muito pequena

- Vericar a fonte
de alimentação

- Corrigir a ligação

- Substituição
(SPV)

- Limpar

- Vericar,
contactar o
Serviço Pós­Venda

- Alterar a posição
da bomba

- Substituição
(SPV)

- Limpar /
Substituir

- Limpar /
Remover as
dobras

- Limpar

- Limpar

- Apanhar o ar
inclinando a
bomba

- Diâmetro mín.
de 25mm

4. A bomba
pára muito
rapidamente

- Água demasiado
suja

- Bomba bloqueada

- Proteção térmica
ativada

- Desconectar e
limpar

- Desconectar e
limpar

- Vericar a
temperatura
da água (ver 4.
Dados técnicos)

8. GARANTIA

O SANIPUDDLE FSP tem uma garantia de 2 anos
sobre as peças e a mão de obra sob reserva da
instalação e utilização correctas do aparelho.

13

FR

NL

1. VEILIGHEID

PAS OP : Dit apparaat kan
worden gebruikt door kinderen
vanaf 8 jaar en door personen
met lichamelijke, zintuiglijke
of verstandelijke beperking of
door mensen zonder ervaring
of kennis, mits zij onder correct
toezicht staan of instructies
voor het veilige gebruik van het
apparaat hebben gekregen en

2. TOEPASSING

SANIPUDDLE FSP is geschikt voor het
wegpompen van water dat licht verontreinigd is
door zwevende vaste deeltjes (geen stenen) die
afkomstig zijn uit huishoudens en bedrijven.

De grootte van de zwevende deeltjes mag de
1 mm niet overschrijden. De pomp mag niet
worden gebruikt om afvalwater weg te pompen
dat stoen bevat die de materialen van de pomp
kunnen aantasten of beschadigen.

De pomp is niet goedgekeurd voor het verpompen
van fecaliën houdend afvalwater.

zij de risico’s hebben begrepen.
Kinderen mogen niet spelen met
het apparaat. De schoonmaak

3. MEEGELEVERDE ONDERDELEN

Zie guur 1.

en het onderhoud door de
gebruiker mag niet worden
uitgevoerd door kinderen
zonder toezicht.

ELEKTRISCHE AANSLUITING : Het
stroomcircuit van het apparaat
moet worden geaard (klasse I)
en beschermd door een hoge
gevoeligheid aardlekschakelaar
(30mA). De koppeling moet
uitsluitend worden gebruikt voor
de stroomvoorziening van het
apparaat.

Indien de voedingskabel
beschadigd is, dient deze om
gevaar te voorkomen, te worden
vervangen door de fabrikant, de
klantenservice of mensen met
soortgelijke bevoegdheden.

Schakel de stroomtoevoer
uit voordat u ingrijpt!

De installatie en de werking van
uw pomp moeten voldoen aan de
lokale regelgevingen.

4. TECHNISCHE GEGEVENS

Opnamevermogen P1 300 W
Spanning 230 V
Frequentie 50 Hz
Nominale stroomopname 1,3 A
Toerental 2800 min
Max. transporthoeveelheid Q
Max. transporthoogte

H
Max. Mediumtemperatuur 40 °C
Drukaansluiting G 1"

Doorsnede 150 mm
Totale hoogte 250 mm
Voedingskabel 10 m
Gewicht met kabel 3,77 kg
Diepte van de onderdompeling 10 m
max. grootte van de deeltjes 1 mm
Vlotterschakelaar

Materialen

Motorbehuizing Roestvrij staal
Buitenbehuizing Polypropyleen (PP)
Pomphuizing Polypropyleen (PP)
Loopwiel PA 6
Motoras Roestvrij staal
Schroeven Roestvrij staal

max

-1

5,5 m³/h

max

7,0 m

Nee

Het apparaat beantwoordt aan de Europese
richtlijnen met betrekking tot de veiligheid van
elektriciteit en elektromagnetische velden.

14

FR

NL

5. INSTALLATIE

Voor de inbedrijfstelling, controleer
de pomp op afwezigheid van externe
beschadigingen om ongelukken met de
elektrische stroom te voorkomen.

• Het wegpompen begint als de stekker in het
stopcontact wordt gedaan.

• De aanzuiging mag niet verstopt zijn met
modder en/of vezelachtige vloeistoen.

Zelfs een apparaat dat automatisch
functioneert, zoals een dompelpomp,
mag niet lang functioneren zonder
toezicht.

OPMERKING: Plaats de pomp in een
waterniveau van ten minste 15 mm om de
pomp op gang te brengen.

6. ONDERHOUD

Schakel de stroomtoevoer uit voordat u
ingrijpt!

Het onderhoud bestaat uit een controle en reini­ging van de lter :

- De pomp omkeren

- De schroeven eruit halen

- De lter schoonmaken

- De lter opnieuw installeren door het proces in
omgekeerde volgorde uit te voeren.

7. EVENTUELE REPARATIES

Afwijking Mogelijke oorzaken Oplossingen

1. De
motor
draait
niet

2. De
motor
draait
maar
pompt
niet

3. Laag
debiet

4. De
pomp
stopt te
snel

- Ontbrekende /
onjuiste netspanning

- Defecte aansluiting

- Defect snoer

- Geblokkeerd wiel

- Stroomonderbreker
motor geactiveerd
(oververhitting,
blokkering, storing
in de spanning of
andere storing)

- Geknelde vlotter

- Defecte motor of
vlotter

- Wiel verstopt of
versleten

- Afvoerleiding
verstopt/ leiding
gevouwen

- Zuigmondstuk
verstopt

- Spuitgat(en)
verstopt

- Pomp niet goed
ontlucht (luchtbel in
de behuizing)

- Afvoerbuis te klein

- Water te vuil

- Pomp geblokkeerd

- Thermische
bescherming
geactiveerd

- Stroomtoevoer
controleren

- Aansluiting
corrigeren

- Vervangen
(Klantenservice)

- Schoonmaken

- Controleren,
Klantenservice
informeren

- Positie van de
pomp veranderen

- Vervangen
(Klantenservice)

- Schoonmaken /
Vervangen

- Schoonmaken /
vouwen eruit halen

- Schoonmaken

- Schoonmaken

- Ontluchten door de
pomp te kantelen

- Minimale diameter
25 mm

- Uit het stopcontact
halen en
schoonmaken

- Uit het stopcontact
halen en
schoonmaken

- De
watertemperatuur
controleren (Zie

4. Technische
gegevens)

8. GARANTIE

Op de SANIPUDDLE FSP wordt 2 jaar garantie
gegeven op voorwaarde dat het correct
geïnstalleerd en gebruikt wordt, zoals aangegeven
in de gebruiksaanwijzing.

15

www.sfa.biz
