Page 1

131

SANI

C O N D E N S

06.04

IND1-02

A lire attentivement et à conserver à titre d’information

NOTICE D’INSTA L L ATION

Page 2

2 3

5 6

Débit (l/min) • Flow Rate (l/mn) • Förderstrom (l/min) Portata (l/min) • Afvoercapaciteit (l/min) • Caudal (l/min)

6 m

Page 3

Image PostScript

7d 3 fils

SANICONDENS

Société Française d’Assainissement

NS01-C D10 220- 240 V - 50 Hz - 60 W IP20

Page 4

AVERTISSEMENT

S A N I C O N D E N S®est une pompe de relevage pour eau de

condensation provenant d’une climatisation, d’une chaudière à condensations, ou d’appareils réfrigérants. Intercaler si nécessaire un dispositif de neutralisation (voir les instructions du fabricant de votre chaudière).

Il démarre automatiquement et il bénéficie d’un haut niveau de performance, de sécurité et fiabilité dans la mesure où toutes les règles d’installation et d’entretien décrites dans cette notice sont scrupuleusement respectées.

En particulier les indications repérées par : " " indication dont le non-respect pourrait entraîner des

risques pour la sécurité des personnes,

" " indication avertissant de la présence d’un risque

d’origine électrique,

" " instructions réservées exclusivement aux professionnels

q u a l i f i é s ,

"AT T E N T I O N" indication dont le non-respect pourrait entraîner

des risques pour le fonctionnement de l’appareil.

Pour tous renseignements complémentaires, veuillez vous adresser à notre service clients.

PRINCIPE DE FONCTIONNEMENT

S A N I C O N D E N S®contient 1 pompe. La cuve du S A N I C O N D E N S

est équipée d’1 flotteur qui commande la marche du moteur. Dès que les condensats rentrent dans la cuve, la pompe se met en marche.

LISTE DES PI ECES FOURNIE S

DIM ENSIONS

DOMAI NE D’AP PLICATION ET DONNÉES TECHNIQUES SANICONDENS

Application

climatisations, chaudières,

appareils réfrigérants

Type NS01-CD10

Evacuation verticale max. 5 m

Débit maximum (litre/heure) 342

Débit à 4 m 156

PH mini 2,5

Tension 220-240 V

Fréquence 50 Hz

Puissance absorbée maximale 60 W

Intensité absorbée maximale 0,38 A

Classe électrique

Indice protection IP20

Niveau sonore <45 dBA

Température. moyenne d’utilisation 3 5 °

Température maximum admissible 80°

Poids net 1900 g

Dimensions 283x180x128

Volume du réservoir 1,8 litre

Câble d’alimentation 2 m

Tuyau évacuation 6 m

Câble d’alarme (3 brins) 2 m

Fixation murale oui

ATTENTION :

Toutes applications autres que celles décrites dans cette

COURBES DE PERF ORMANCES

EQUIVALENCE HAUTEUR/LONGUEUR EVACUATION

INSTALLATION

S A N I C O N D E N S®possède des dispositifs de fixation murale.

L’appareil doit être d’accès aisé pour le contrôle et la m a i n t e n a n c e .

Le module doit être installé horizontalement : avant la fixation, ajuster l’installation au moyen d’un niveau à bulle.

RACCORDEMENT A L’ENTREE DU COUVERCLE

Pour le raccordement des eaux à évacuer, brancher l’arrivée des eaux à l’entrée (de diamètre 28) du S A N I C O N D E N S®.

RACCORDEMENT A L’ E VA C U AT I O N

L’évacuation du S A N I C O N D E N S®doit être impérativement réalisée avec le tuyau flexible

(fourni : longueur de 6 m). Le tuyau doit être utilisé pour établir la partie verticale de l’évacuation.

• Enfoncer le tuyau flexible sur le clapet anti-retour du

S A N I C O N D E N S

• Positionner le flexible le plus vertical possible, afin d’éviter

tout pincement de celui-ci.

• Il est conseillé de faire un arc de cercle pour éviter tout

pincement du flexible.

• Le flexible a un diamètre intérieur de 8 mm, il peut être

ensuite connecté à un tuyau PVC de plus gros diamètre par un raccord plastique réducteur sur la partie horizontale du tuyau d’évacuation, ou connecté à votre évacuation par l’intermédiaire d’un raccord plastique réducteur (non fourni).

Le S A N I C O N D E N S®est équipé d’un clapet anti-retour pour empêcher un démarrage intempestif.

RACCORDEMENT ELECTRIQUE

Raccorder l’appareil au réseau selon les normes du pays (France : Norme NF C 15-100). Le raccordement doit servir exclusivement à l’alimentation de l’appareil. Vérifier notamment que la résistance de terre est inférieure à 38 Ω. En cas de doute, faire contrôler par un électricien qualifié. Pour interventions sur les parties électriques de l’appareil s’adresser à un dépanneur agréé SFA .

L’appareil doit être placé de façon telle que la fiche de prise de courant soit accessible.

A L A R M E

Le S A N I C O N D E N S®est équipé d’un système de détection par minirupteur pouvant commander une alarme (sonore ou visuelle) :

• Brancher le neutre (fil marron) ,

• Brancher le relais de commande de l’installation (fil noir) ,

• Brancher l’alarme (fil bleu) . Avant débordement, l’alarme se met en marche.

Note : le branchement au relais de commande de

l’installation est optionnel. Il permet de déconnecter l’installation (climatisation, chaudière à condensat…) en même temps que l’alarme se met en marche.

Afin de protéger la partie électrique du S A N I C O N D E N S®, une fois l’alarme activée, l’eau continuant de remplir la cuve sera évacuée par les trop pleins du couvercle.

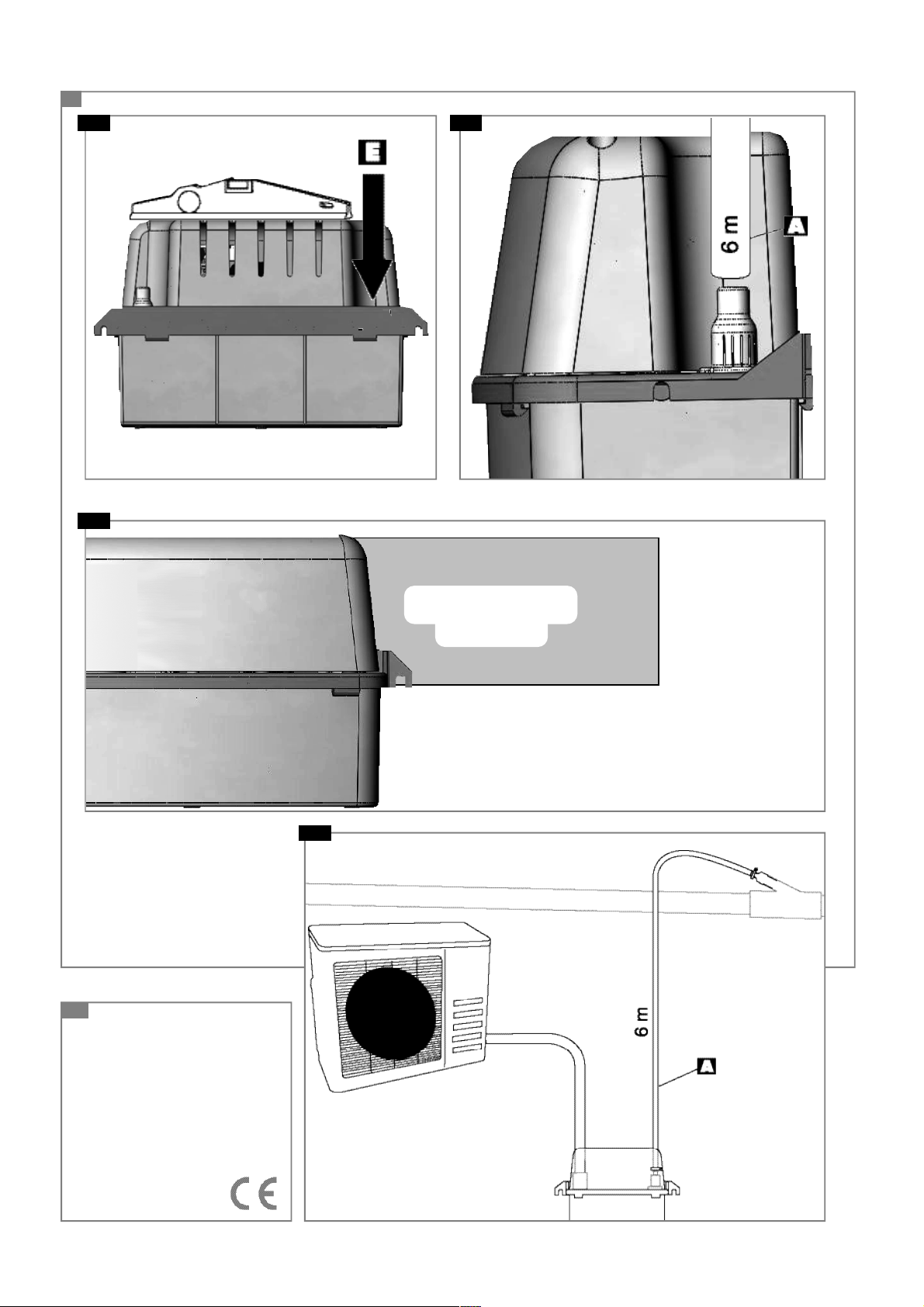

EXEMPLE D’IMPLANTATION D’UN SANICONDENS

NSTRUCTIONS RESERVEES EXCLUSIVEMENT

AUX PROFESSIONNELS QUALIFIES

NSTRUCTIONS RESERVEES EXCLUSIVEMENT

AUX PROFESSIONNELS QUALIFIES

Page 5

NORMES

S A N I C O N D E N S®est conforme :

• à la directive européenne 89/336/CEE sur la sécurité électrique et aux normes européennes correspondantes EN60335-1 et EN 60335-2-41,

• à la directive européenne 73/23/CEE sur la compatibilité électromagnétique et aux normes européennes correspondantes EN 55014-1 et EN 55014-2, EN 61000-3-2 et EN 61000-3-3.

DEMONTAG E

Débrancher l’alimentation électrique avant intervention sur l’appareil. Cet appareil ne nécessite pas de maintenance particulière. En cas de panne, toute intervention sur l’appareil devra être effectuée par un dépanneur agréé SFA. En particulier l’échange du cordon d’alimentation.

1 0

UTILISAT ION

S A N I C O N D E N S®est une pompe de relevage pour eau de

condensation provenant d’une climatisation, d’une chaudière à condensations, ou d’appareils réfrigérants.

GARANTIE

SANICONDENS®SFA est garanti 2 ans pièces et main

d’œuvre sous réserve d’une installation et d’une utilisation correctes de l’appareil.

1 4

INTERVENTIONS EVENTUELLES

1 2

Pour toutes interventions, débrancher la prise de courant

ANOMALIE CONSTATÉE

• La pompe ne démar re pas

• La pompe ne refoul e pas

CAUSES PROBABLES

• La prise n’est pas branchée

• Coupure de courant

• Flotteur bl oqué

• Tuyau d’arri vée condensats obstrué

• Clapet anti-re tour bloqué

• Tuyau d’évacuat ion

REMÈDES

• Br ancher la prise .

•

Vérifier tension du

réseau.

• Nettoyer l e réservoir du SANICONDENS®.

• Nettoyer l e tuyau d’arrivée du SANICONDENS®.

•

Nettoyer le clapet.

INSTRUCTIONS RESERVEES EXCLUSIVEMENT AUX PROFESSIONNELS QUALIFIES
