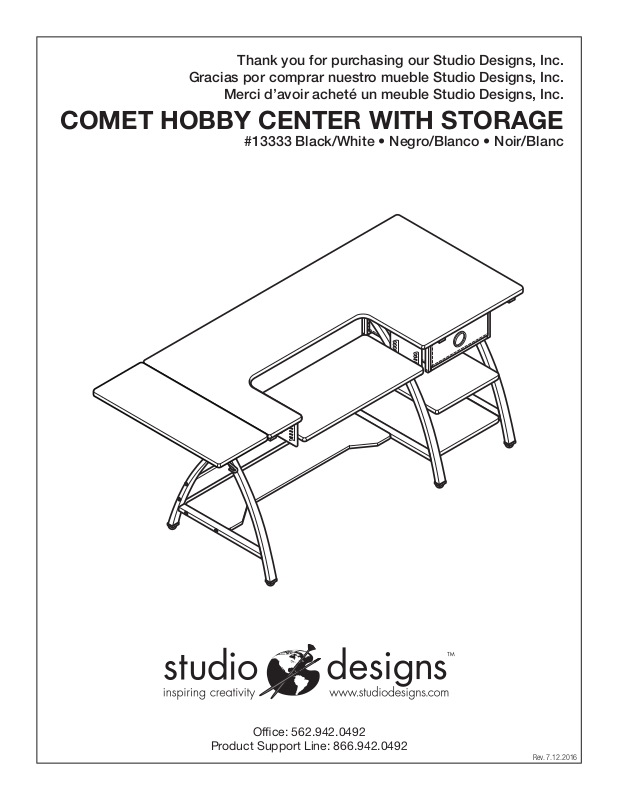

Sew Ready SEWR1002 Installation & Assembly

Thank you for purchasing our Studio Designs, Inc.

Gracias por comprar nuestro mueble Studio Designs, Inc.

Merci d’avoir acheté un meuble Studio Designs, Inc.

COMET HOBBY CENTER WITH STORAGE

#13333 Black/White • Negro/Blanco • Noir/Blanc

Ofce: 562.942.0492

Product Support Line: 866.942.0492

Rev. 7.12.2016

ASSEMBLY INSTRUCTIONS - IMPORTANT:

Carefully unpack and identify each component before attempting to assemble. Refer to parts list. Please take care
when assembling the unit and always set the parts on a clean, soft surface. Screwdriver required for assembly.

If you require any assistance with assembly, parts, or information on other products, please visit our website:
www.studiodesigns.com or call or write us. Check screws, nuts and bolts periodically (or every 6 months).
Tighten if necessary.

WARNING:

Do not use power tools to assemble.
Top maximum weight capacity limit: 50 lbs. Adjustable Platform, Bottom Shelf, and Right Shelves: 20 lbs. ea. Side
Shelf: 10 lbs.
Do not exceed this limit!! Please use care and good judgement when placing objects on table.

INSTRUCCIONES PARA ARMAR - IMPORTANTE:

Desempaque cuidadosamente e identifique cada componente antes de tratar de empezar su ensambladura.
Verifique la lista de partes. Por favor tenga cuidado cuando arme la unidad y siempre coloque las piezas sobre una
superficie plana, suave y limpia. Se requiere destornillador para ensamblar.

Si necesita ayuda con el armado, partes o información sobre otros productos, viste por favor nuestra página en el internet:
www.studiodesigns.com o por favor lláme o escribanos. Revise los tornillos, tuercas y los pernos periódicamente
(o cada 6 meses). Aprietelos si es necesario.

AVISO:

No use herramientas eléctricas para ensamblar.
La capacidad limite de peso sobre la mesa: 23 kg. Plataforma Ajustable, Estante Inferior, y Estantes Derechos : 9 kg. cu.
Estante Lateral: 5 kg.
¡No exceda este limite! Use por favor cuidado y buen juicio antes de colocar objetos sobre la mesa.

DIRECTIVES DE MONTAGE - IMPORTANT:

Avant de commencer l’assemblage, déballez délicatement toutes les pièces et repérez-les sur la liste des pièces.
Procédez avec soins durant l’assemblage et posez toujours les pièces sur une surface propre, douce et lisse.
Tournevis est requis pour l’assemblage.

Si vous avez besoin d’aide concernant l’assemblage ou les pièces, ainsi que des informations sur d’autres produits,
n’hésitez pas à nous ‘écrire ou nous appeler ou sur Internet: www.studiodesigns.com. Révisez les vis, écrous et des
boulons périodiquement (ou chaque 6 mois). Serrez s’il est nécessaire.

ATTENTION :

N’utilisez pas les outils électriques pour l’assemblage.
Limite maximale de charge sur la table : 23 kg. Plateforme Réglable, Étagère Inférieure, et Étagères Droites : 9 kg. chacun.
Étagère Laterale : 5 kg.
Ne depassez pas cette limite! Précaution et bon sens sont de rigueur lorsque vous placez des objets sur la table.

Comet Hobby Center with Storage p.2

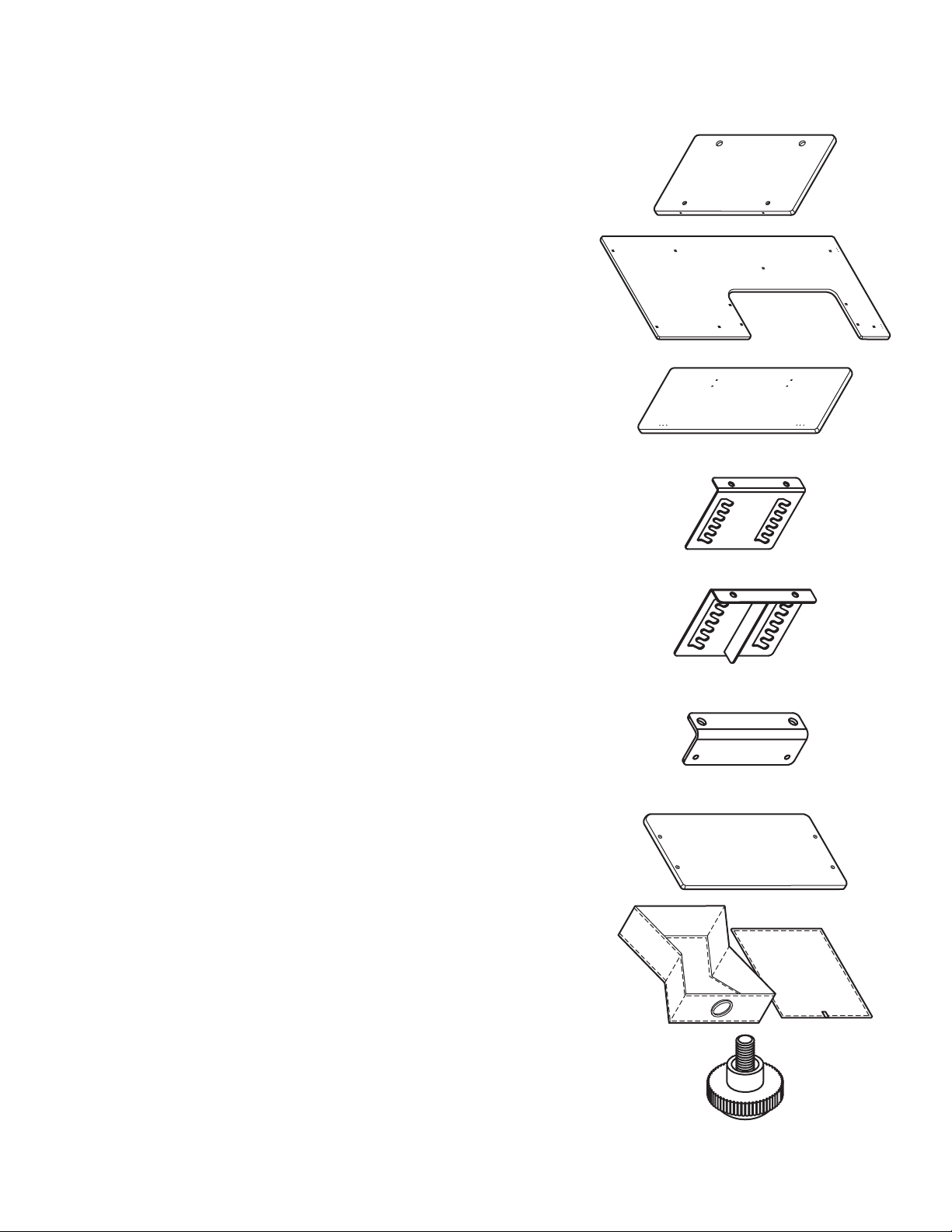

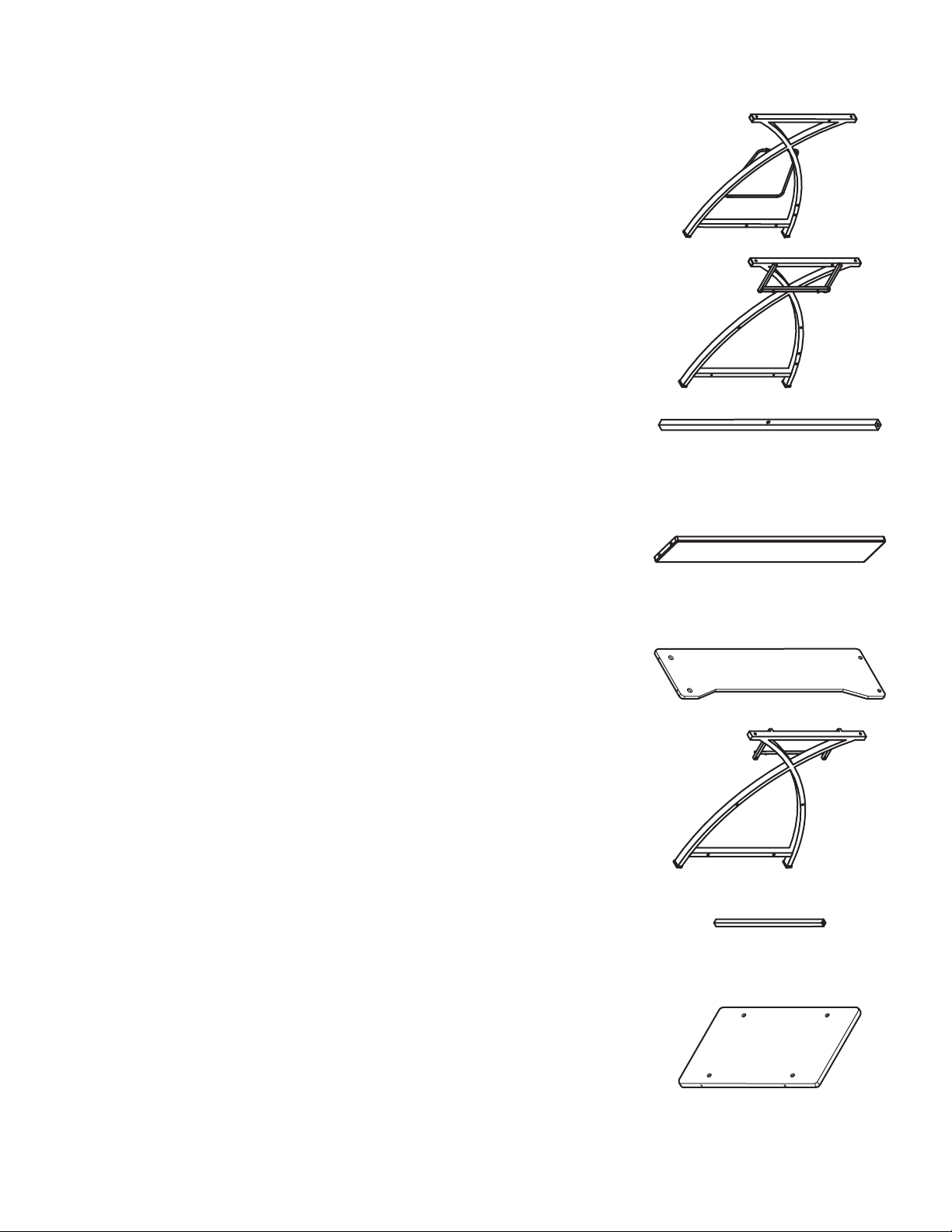

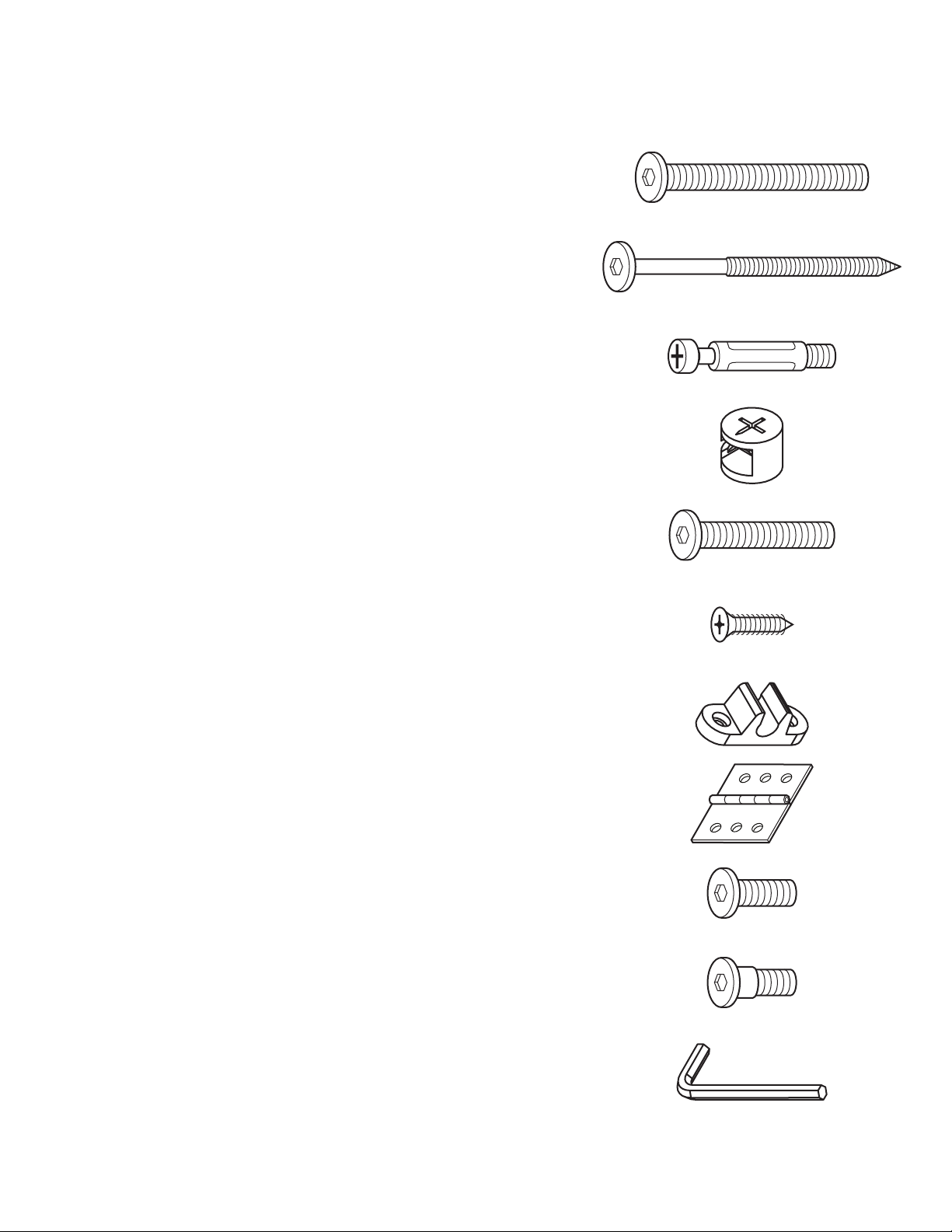

PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES

DESCRIPTION / DESCRIPCIÓN / DESCRIPTION QTY / CANT/ QTÉ PICTURE / DIBUJO / IMAGE

1. Left Leg 1
Pata Izquierda
Jambe Gauche

2. Center Leg 1
Pata Central
Jambe Centrale

3. Rear Bar 1
Barra Trasera
Barre Arrière

4. Rear Panel 1
Panel Trasero
Panneau Arrière

5. Bottom Shelf 1
Estante Inferior
Étagère Inférieure

6. Right Leg 1
Pata Derecha
Jambe Droite

7. Drawer Bar 2
Barra de Gaveta
Barre de Tiroir

8. Right Middle Shelf 1
Estante Central de Lado Derecho
Étagère Centrale du Côté Droit

Comet Hobby Center with Storage p.3

PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES

DESCRIPTION / DESCRIPCIÓN / DESCRIPTION QTY / CANT/ QTÉ PICTURE / DIBUJO / IMAGE

9. Right Bottom Shelf 1
Estante Inferior de Lado Derecho
Étagère Inférieure du Côté Droit

10. Top 1
Mesa
Table

11. Side Shelf 1
Estante Lateral
Étagère Latérale

12. Left Bracket 1
Soporte Izquierdo
Support Gauche

13. Right Bracket 1
Soporte Derecho
Support Droite

14. Platform Support 2
Soporte para Plataforma
Support de Plateforme

15. Adjustable Platform 1
Plataforma Ajustable
Plateforme Réglable

16. Drawer 1
Gaveta
Tiroir

17. Floor Leveler 6
Nivelador de Piso
Niveleur de Plancher

Comet Hobby Center with Storage p.4

PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES

DESCRIPTION / DESCRIPCIÓN / DESCRIPTION QTY / CANT/ QTÉ PICTURE / DIBUJO / IMAGE

18. Allen Bolt - 1/4" x 1-3/4" 2
Perno Allen - 6mm x 45mm
Boulon Allen - 6mm x 45mm

19. Allen Screw - 3/16" x 2-3/8" 12
Tornillo Allen - 5mm x 60mm
Vis Allen - 5mm x 60mm

20. Cam Bolt 4
Tornillo de Leva
Vis à Came

21. Cam Lock 4
Cerradura de Leva
Serrure à Came

22. Allen Bolt - 1/4" x 1-1/8" 11
Perno Allen - 6mm x 30mm
Boulon Allen - 6mm x 30mm

23. Phillips Screw - 1/2" 16
Tornillo de Cruz - 12mm
Vis Cruciforme - 12mm

24. Shelf Hitch 2
Enganche de Estante
Pince d’étagère

25. Hinge 2
Bisagra
Charnière

26. Allen Bolt - 1/4" x 1/2" 8
Perno Allen - 6mm x 12mm
Boulon Allen - 6mm x 12mm

27. Allen Bolt - 1/4" x 1/2" 4
Perno Allen - 6mm x 12mm
Boulon Allen - 6mm x 12mm

28. Allen Wrench 1
Llave Allen
Clé Allen

Comet Hobby Center with Storage p.5

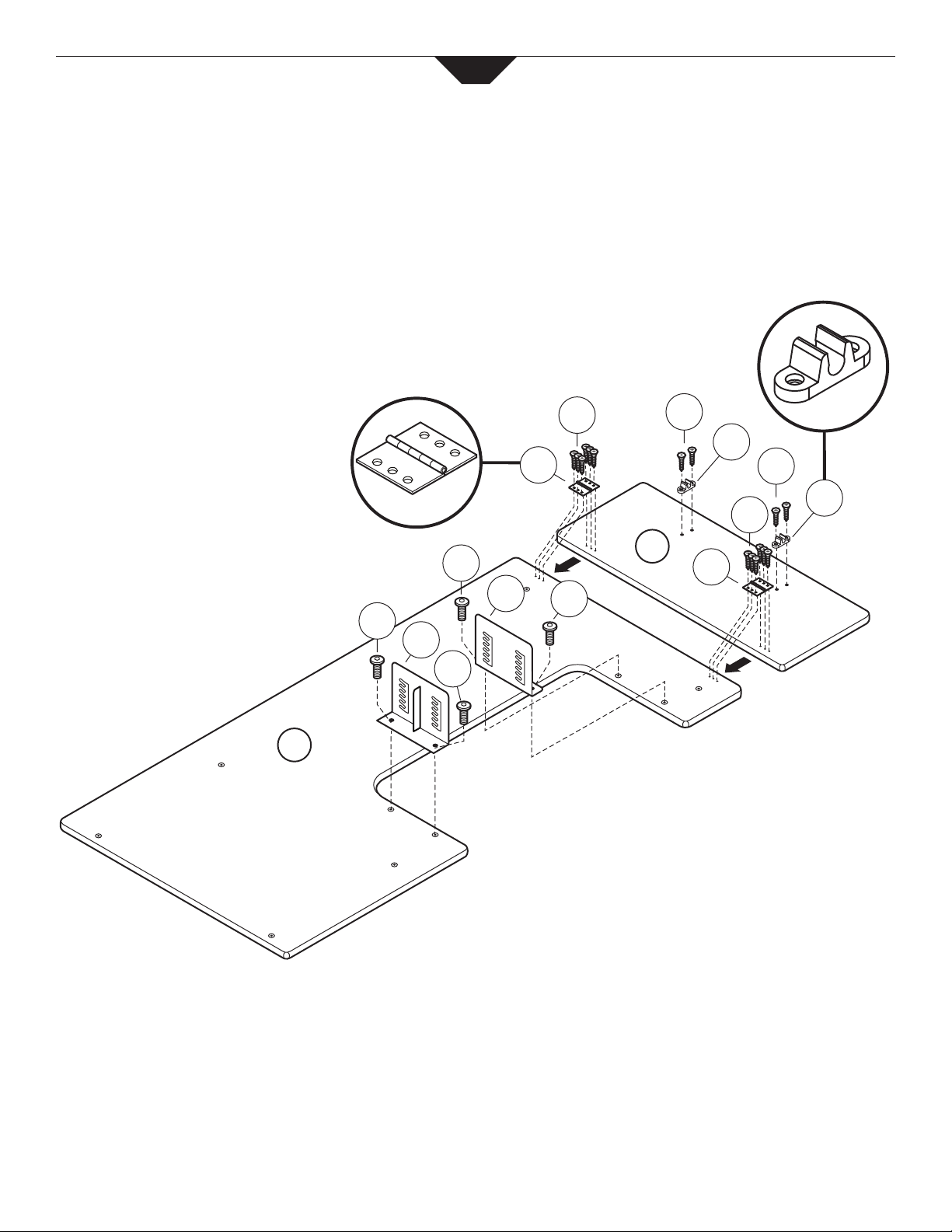

1

10

26

13

26

26

12

25

23

26

23

24

23

24

23

11

25

Comet Hobby Center with Storage p.6

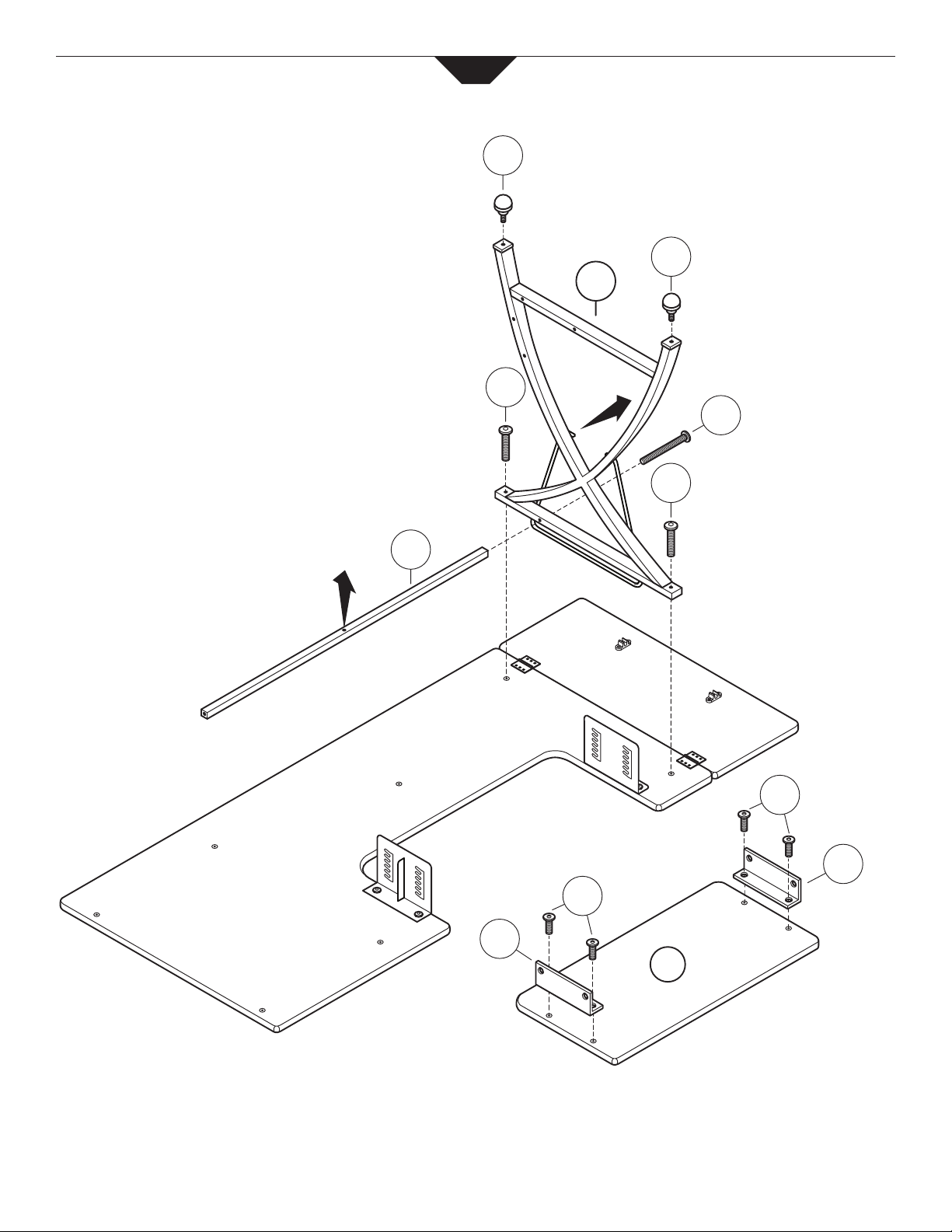

2

Hole faces up.
Agujero hacia arriba.
Trou vers le haut.

3

17

22

Support bar faces out - see arrow.
Barra de soporte hacia afuera - vea la echa.
Barre de support face à l’extérieur - voir le èche.

17

1

18

22

26

14

26

14

15

Install Supports (14), then set Platform (15) aside until later step.
Instale Soportes (14), luego aparte la Plataforma (15) hasta un paso más tardío.
Installer les Supports (14), puis sépare la Plateforme (15) à une étape ultérieure.

Comet Hobby Center with Storage p.7

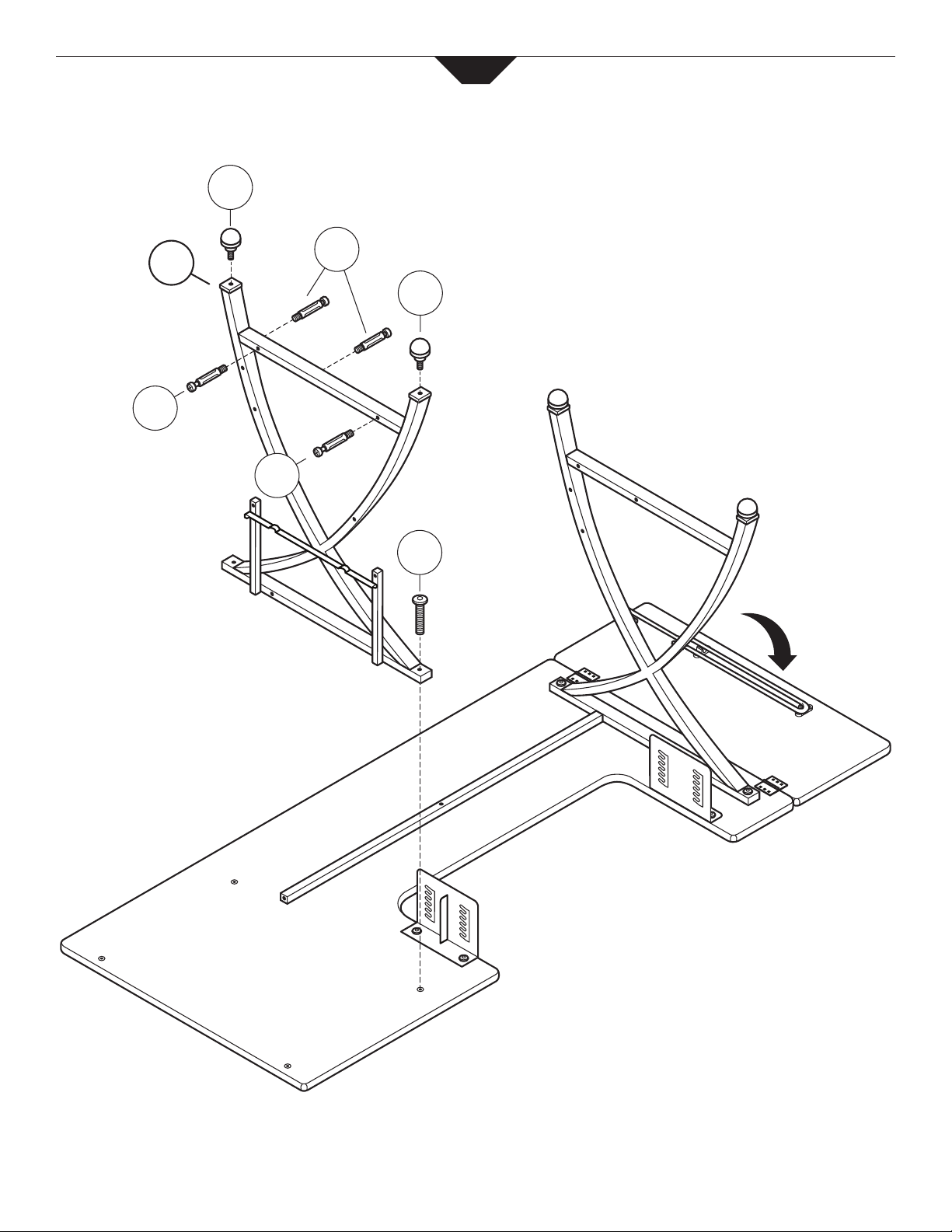

17

3

20

2

20

20

17

22

Insert into the hitch.
Inserte en el enganche.
Insérer dans le pince.

Do not tighten Bolt (22).
No apriete el Perno (22).
Ne pas serrer le Boulon (22).

Comet Hobby Center with Storage p.8

4

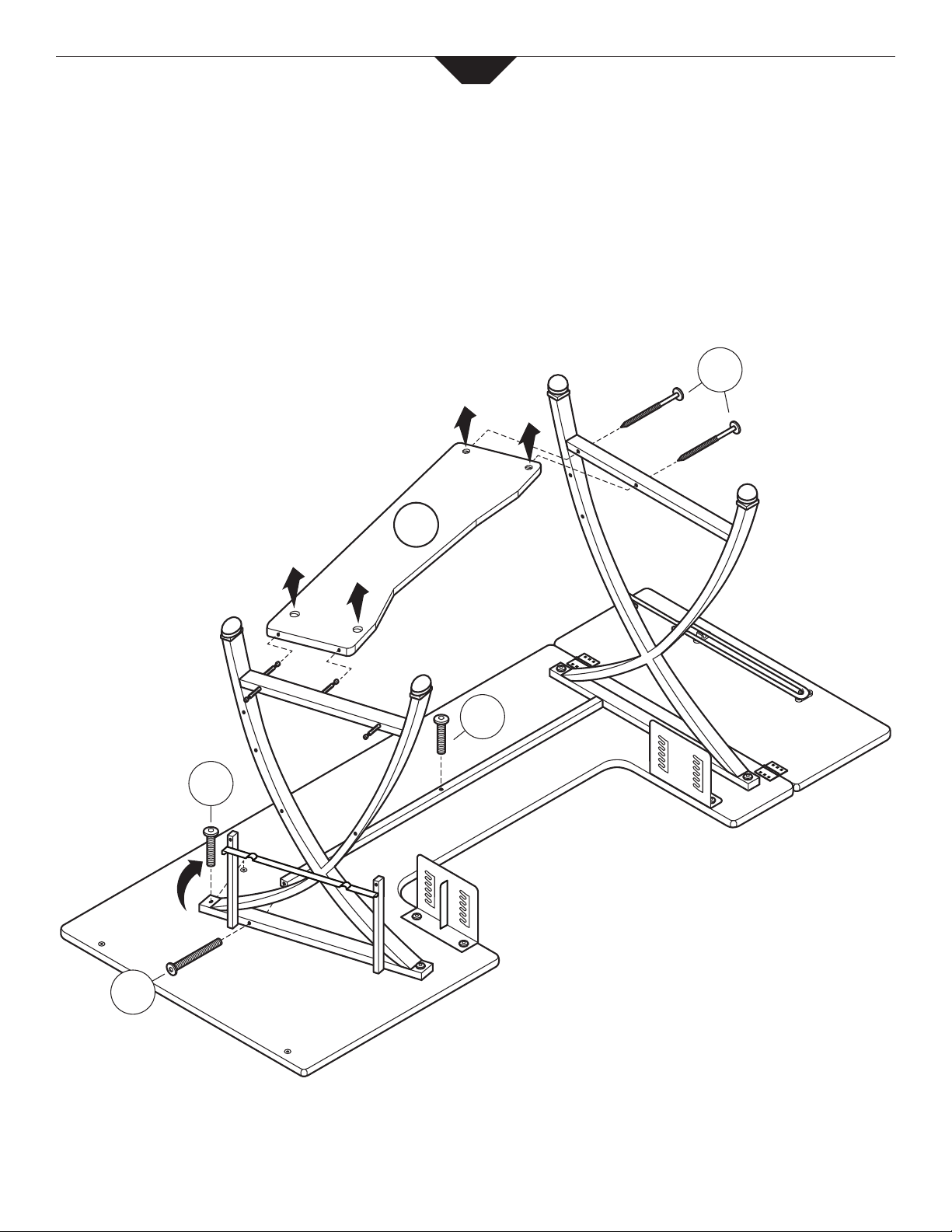

Slide Bottom Shelf (5) over the Cam Bolts, hold the Shelf and rotate the Leg, and attach using two Allen Screws (19).
Secure Leg using Allen Bolts (18 and 22).

Deslice el Estante Inferior (5) sobre los Pernos, sostenga el Estante y gire la Pata, y je usando dos Tornillos Allen (19).
Fije la Pata usando Pernos Allen (18 y 22).

Glisser l’étagère Inférieure (5) sur Boulons, détient l’étagère et faire pivoter la Jambe, et xer à l’aide des deux Vis Allen
(19). Fixer la Jambe à l’aide des Boulons Allen (18 et 22).

Do not tighten Screws (19).
No apriete los Tornillos (19).
Ne pas serrer les Vis (19).

19

Hole faces up.
Agujero hacia arriba.
Trou vers le haut.

22

5

22

18

Comet Hobby Center with Storage p.9

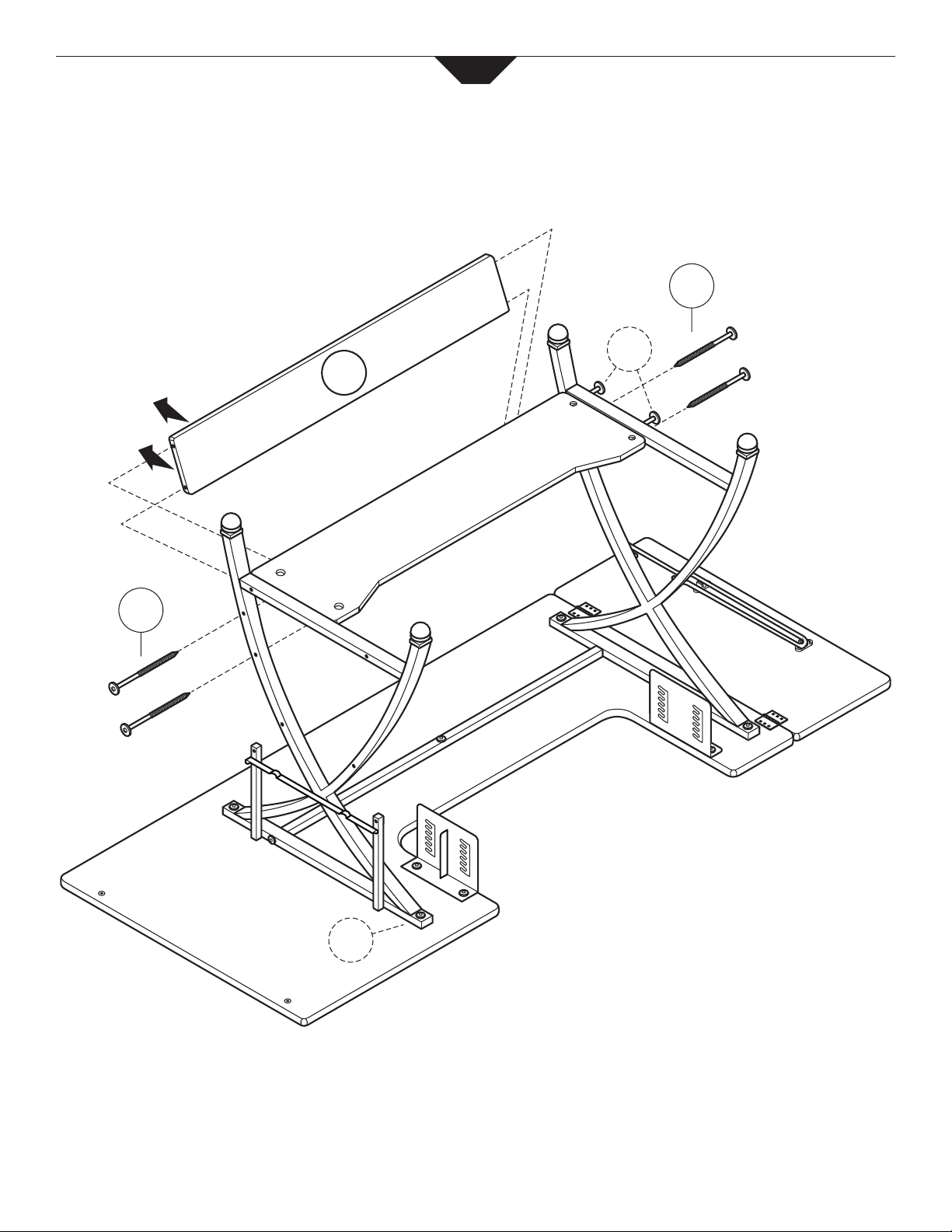

5

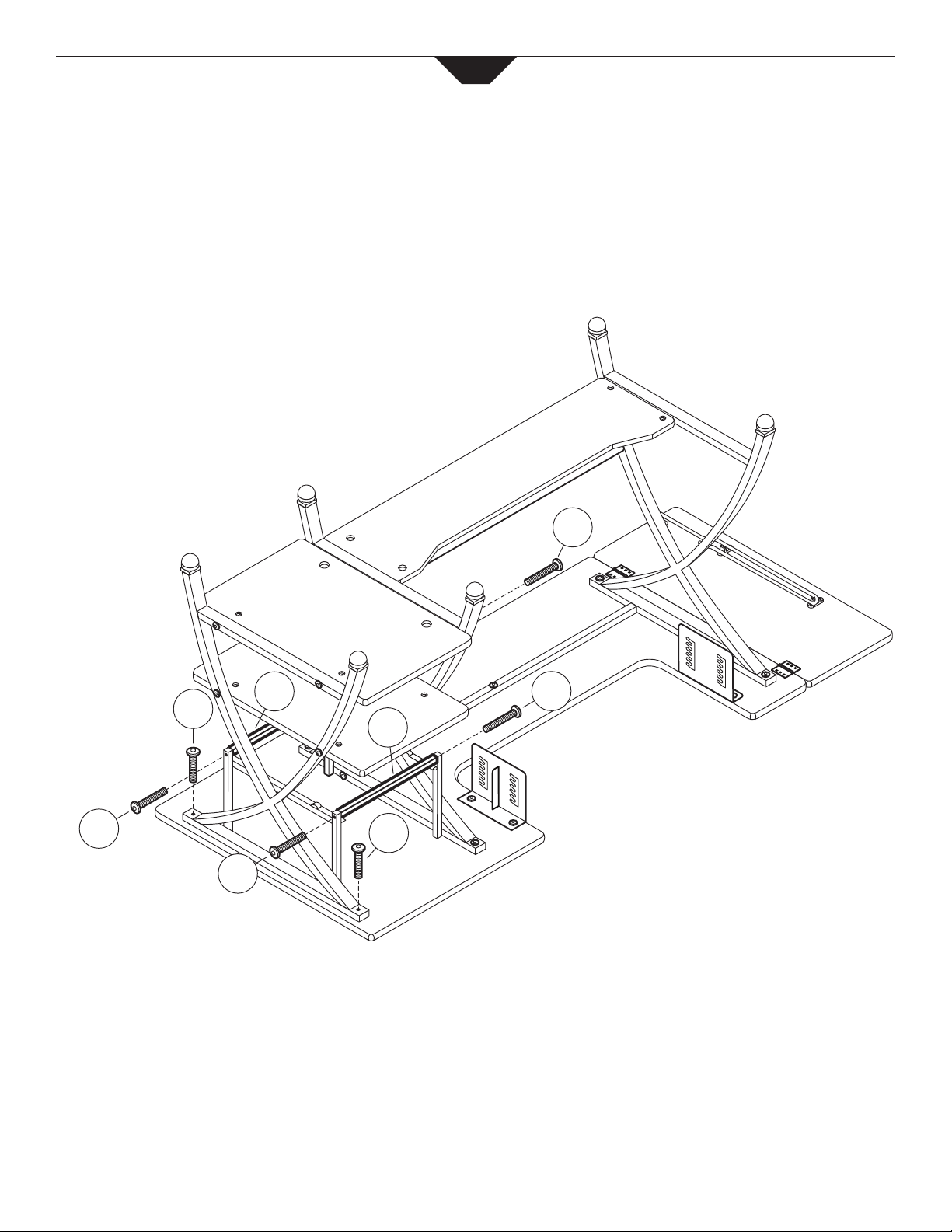

Install Rear Panel (4), then tighten both Screws (19) from step 4, and Bolt (22) from step 3.

Installe Panel Trasero (4), luego apriete ambos Tornillos (19) del paso 4, y Perno (22) del paso 3.

Installer le Panneau Arrière (4), puis serrer les deux Vis (19) de l’étape 4, et Boulon (22) de létape 3.

19

Holes face rear.
Agujeros hacia atras.
Trous vers l’arrière.

19

19

4

22

Comet Hobby Center with Storage p.10

6

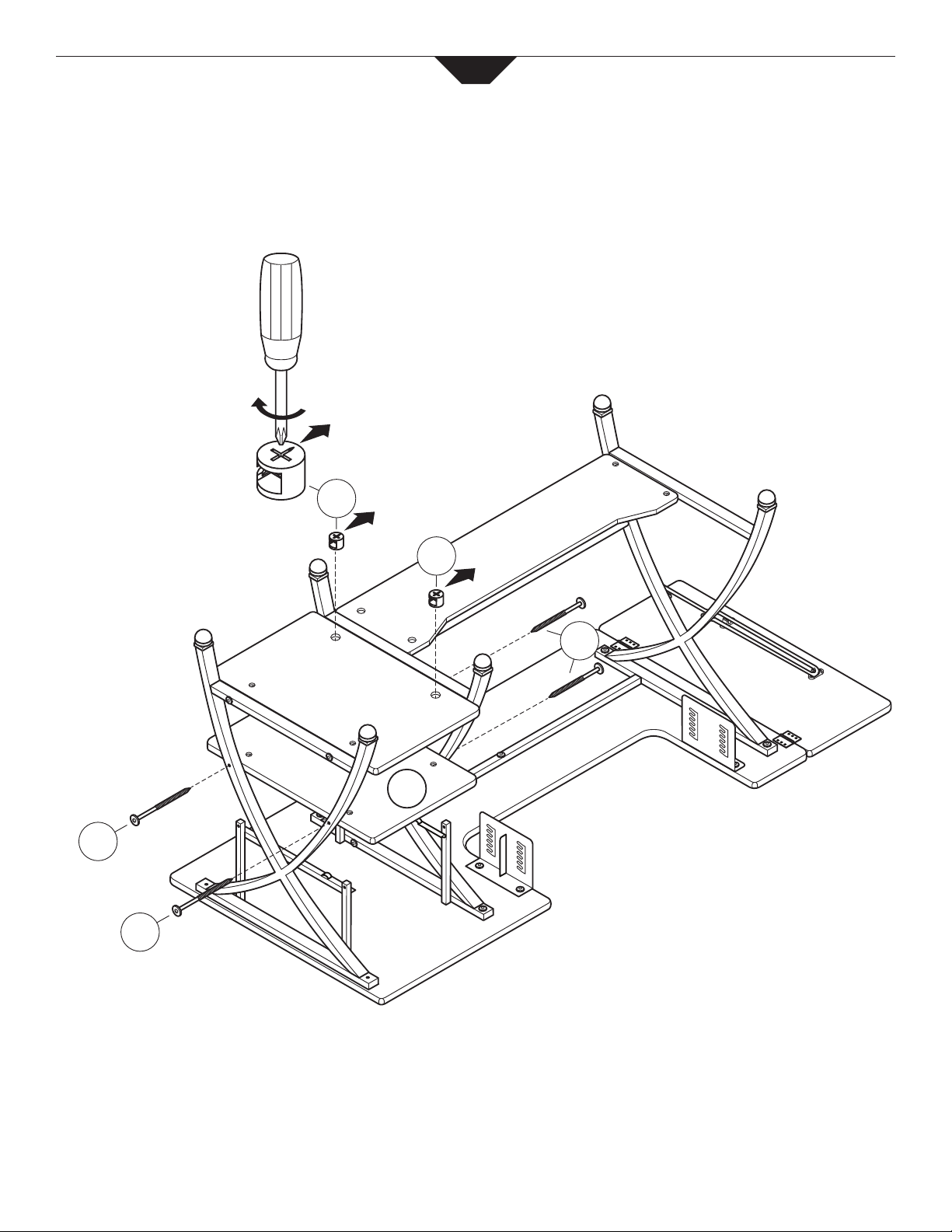

Slide Shelf (9) over the Cam Bolts, and secure using Allen Screws (19). Make sure arrow on Cam Lock (21) faces Bolt,
then turn until secure (do not overtighten).

Deslice el Estante (9) sobre los Pernos, y je usando Tornillos Allen (19). Asegúrese que la echa en la Cerradura (21) de
hacia el Perno, luego atornille hasta que quede rme (no apriete demasiado).

Glisser l’étagère (9) sur Boulons, et xer à l’aide des Vis Allen (19). Assurez-vous que la èche sur Serrure (21) fait face le
Boulon, puis visser jusqu’à fermeté (ne pas trop serrer).

21

21

6

19

17

Hole faces up.
Agujero hacia arriba.
Trou vers le haut.

17

9

Comet Hobby Center with Storage p.11

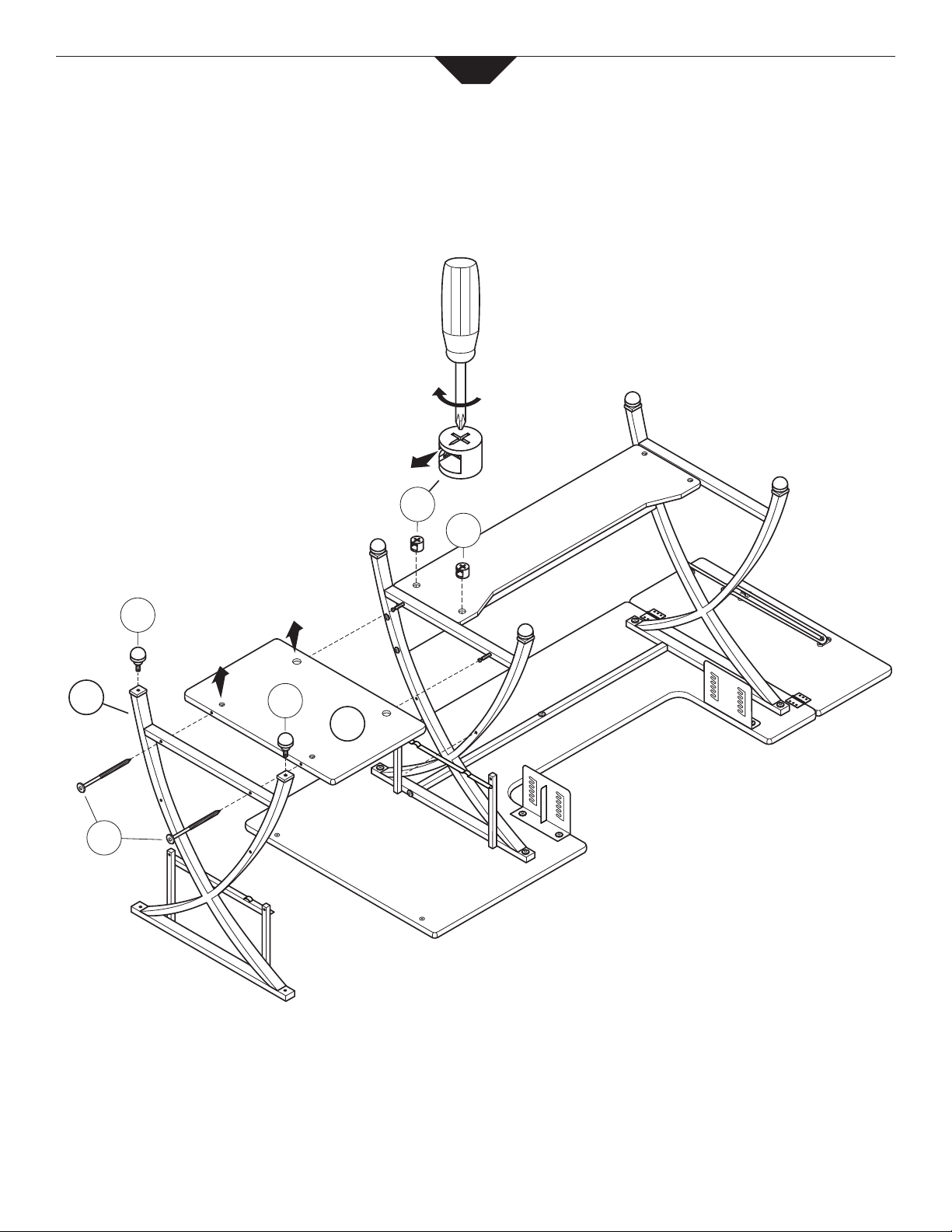

21

7

19

21

19

8

19

Comet Hobby Center with Storage p.12

8

22

22

22

7

22

22

7

22

Make sure all Bolts and Screws from steps 1-8 are tight.

Asegúrese de que todos los Pernos y Tornillos de los pasos 1-8 esten apretados.

Assurez-vous que tous les Boulons et les Vis des étapes 1-8 sont serrés.

Comet Hobby Center with Storage p.13

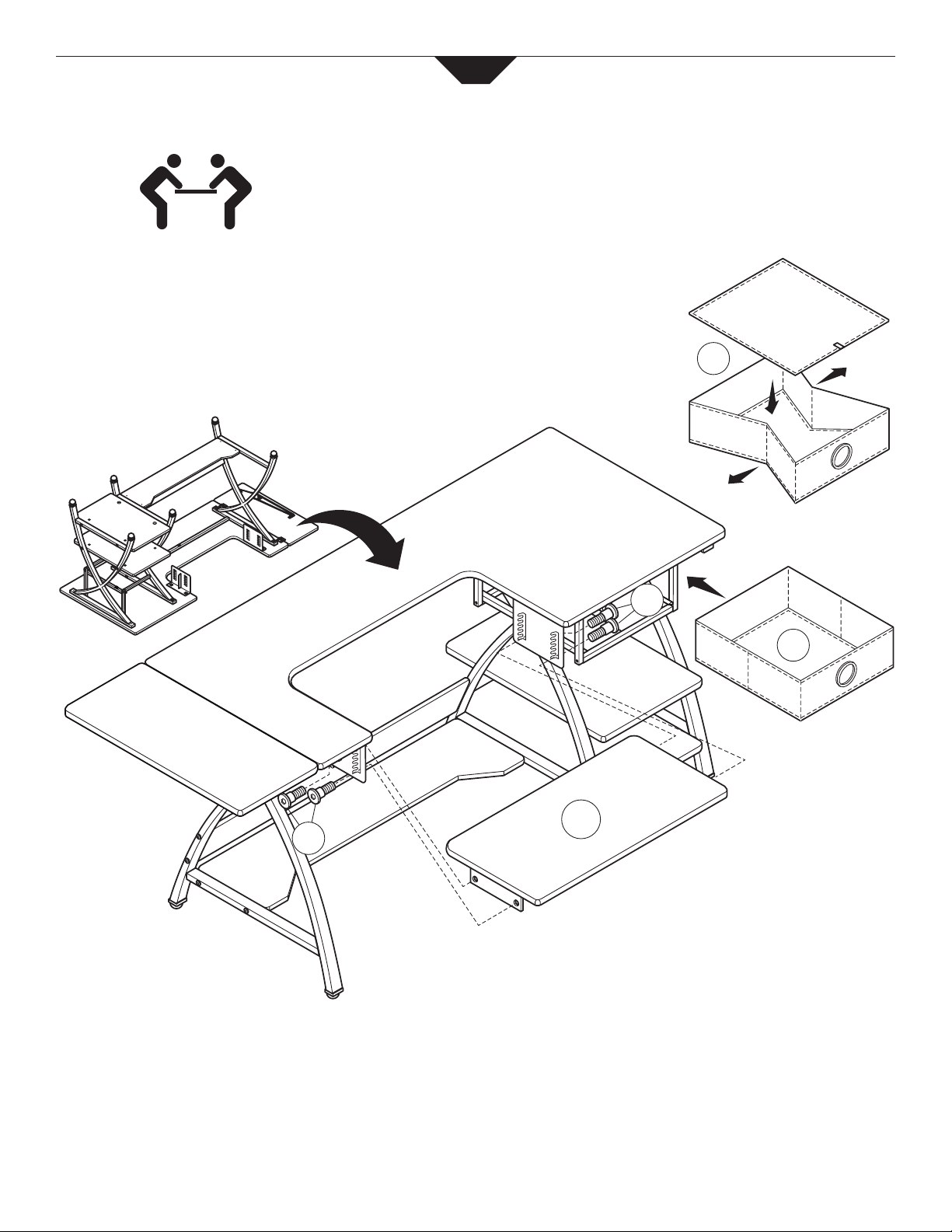

Caution:

Use two people.

Precaución:

Use dos personas.

Précaution:

Utilisez deux personnes.

9

16

27

27

16

15

Comet Hobby Center with Storage p.14

LIMITED WARRANTY

Studio Designs (the “Company”) warrants to the original purchaser that this product will be free from defects in its workmanship
and materials, under normal residential use and service conditions, as described herein. The Company will repair or replace, at its
option, without charge to the original purchaser only, the defective product or parts for a period of ten (10) years (or Thirty (30) days
on closeouts and discounted products) from the date of purchase and while owned by the original purchaser. This warranty shall
be effective for the applicable time period beginning from date of purchase as shown on your original sales receipt. Replacement
parts can only be supplied if parts are available. Items out of production may be unavailable. The Company’s obligation under
this warranty is limited to repairing or replacing products or parts as provided herein. This product has been designed for and is
intended for residential use only. This warranty is original purchaser’s sole remedy for product defects, and this warranty does not
extend to any product, or damage to any product, caused by or attributable to abuse or misuse, products used for commercial or
rental purposes, use modification of, or attachments to the product, and products or parts not used, maintained, or installed in
accordance with the Company’s installation, maintenance and/or applicable guidelines. The warranty extended hereunder is in lieu
of any and all other warranties, express or implied, including without limitation any implied warranty of merchantability or of fitness
for a particular purpose. The Company will not be responsible for indirect, special, incidental or consequential damages. Some
states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may

not apply to you. This warranty gives you specic legal rights. You may also have other rights which may vary from state to state.

The Company will advise you of the procedure to follow in making warranty claims. Telephone Studio Designs at 866.942.0492 to
explain the defect and give your name, address, and telephone number. Please be prepared with the model number of the product,
date and place of purchase. If you require any assistance with assembly or parts please visit our website: www.studiodesigns.com.

GARANTÍA LIMITADA

Studio Designs (la “Empresa”) garantiza al comprador original que este producto estará libre de defectos tanto de fabricación como
en los materiales utilizados bajo el uso, servicio y condiciones normales residenciales, tal como se describe a continuación. La
Compañía reparará o reemplazará, como una opción, sin cargo alguno únicamente al comprador original, el producto o las partes
defectuosas por un período de diez (10) años (o (treinta (30) días si son productos de saldo y con descuento) desde la fecha de compra
y mientras éste siga siendo propiedad del comprador original. Esta garantía será efectiva para el período de tiempo pertinente a
partir de la fecha de compra que se muestra en el recibo de venta original. Las partes de reemplazo únicamente podrán ser proporcionadas
si éstas se encuentran disponibles. Los artículos que estén descontinuados podrían no estar disponibles. La obligación de la
Compañía bajo esta garantía se limita a la reparación o el reemplazo de los productos o las partes como se describe en ésta. Este
producto ha sido diseñado para, y con el propósito de que sea para uso residencial únicamente. Esta garantía es el recurso
exclusivo respecto a productos defectuosos para el comprador, y esta garantía no se extiende a cualquier otro producto, o los
daños a cualquier otro producto, causados por, o atribuibles al abuso o mal uso, productos utilizados para propósitos comerciales
o de arrendamiento, modificación en el uso de, o anexos al producto, y productos o partes que no sean usadas, mantenidas en
buenas condiciones, o instaladas de acuerdo con las directrices de instalación y mantenimiento de la Empresa, y/o otras directrices
pertinentes. Conforme a la presente extensión de esta garantía, en vez de cualquier y todas las otras garantías, expresas o implícitas,
incluyendo sin limitación cualquier garantía tácita de comercialidad o capacidad para un propósito particular. La Empresa no será
responsable de los daños indirectos, especiales, incidentales o consecuentes. En algunos estados no se permite la exclusión o
limitación de daños incidentales o consecuentes, por lo que las limitaciones o exclusiones anteriores podrían no ser aplicables para

usted. Esta garantía le ofrece derechos legales especícos. Usted también podría tener otros derechos, los cuales podrían variar

en cada estado. La Empresa le informará acerca del proceso a seguir para realizar los reclamos de esta garantía. Comuníquese
con Studio Designs al 866.942.0492 para explicar el defecto y proporcione su nombre, dirección y número telefónico. Por favor esté
listo para proporcionar la información del número de modelo del producto, la fecha y el lugar de compra. Si necesita ayuda para
ensamblar o con las partes, por favor visite nuestro sitio en Internet: www.studiodesigns.com.

GARANTIE LIMITÉE

Studio Designs (la « Compagnie ») garantit à l’acheteur original que ce produit sera exempt de tout défaut de fabrication et matériel
s’il est utilisé à la maison et dans des conditions d’exploitation normales, tel que décrit à la présente. La Compagnie réparera ou
remplacera, à sa discrétion et sans frais pour l’acheteur original seulement, le produit défectueux ou les pièces défectueuses pour
une période de dix (10) ans (ou trente (30) jours sur des produits liquidés ou offerts à prix réduits), à compter de la date d’achat et
pendant que l’acheteur original est propriétaire du produit. Cette garantie sera en vigueur pour la période de temps applicable à
compter de la date d’achat, comme l’illustre le reçu de vente original. Les pièces de rechange ne pourront être fournies uniquement
si elles sont disponibles. Les articles hors de production ne seront peut-être pas disponibles. En vertu de cette garantie, l’obligation
de la Compagnie se limite à réparer ou à remplacer les produits ou les pièces, comme le stipulent les présentes. Ce produit a été
conçu pour un usage résidentiel et a pour but d’être utilisé uniquement ainsi. Cette garantie est le seul recours de l’acheteur original
lorsque le produit est défectueux, et cette garantie ne s’applique pas à tout produit ou dommages à tout produit, causés par ou
attribuables à un usage abusif ou à un mésusage ou si les produits sont utilisés à des fins commerciales ou de location, si l’utilisation
du produit est modifiée ou si les accessoires et les produits ou pièces du produit ne sont pas utilisés, entretenus ou installés
conformément aux directives d’installation, d’entretien et/ou applicables. La garantie fournie à la présente remplace toutes autres
garanties expresses ou implicites, y compris sans toutefois s’y limiter toute garantie implicite de commercialité ou de qualité pour
un usage particulier. La Compagnie n’est pas responsable des dommages indirects, spéciaux, imprévus ou consécutifs. Certains
états ou provinces interdisent l’exclusion ou la restriction des dommages imprévus ou consécutifs; ainsi, les limites ci-dessus ou les
exclusions ne s’appliquent peut-être pas. Cette garantie vous donne des droits spécifiques. Vous pourriez avoir d’autres droits qui
peuvent varier d’un état à l’autre ou d’une province à l’autre. La Compagnie vous indiquera comment présenter des réclamations de
garantie. Communiquez avec Studio Designs à 866.942.0492 pour expliquer la défectuosité, et donnez vos nom, adresse et numéro

de téléphone. N’oubliez pas de donner le numéro de modèle du produit, la date et le lieu d’achat. Si vous avez besoin d’aide pour

assembler le produit ou obtenir des pièces, consultez notre site web à l’adresse www.studiodesigns.com.

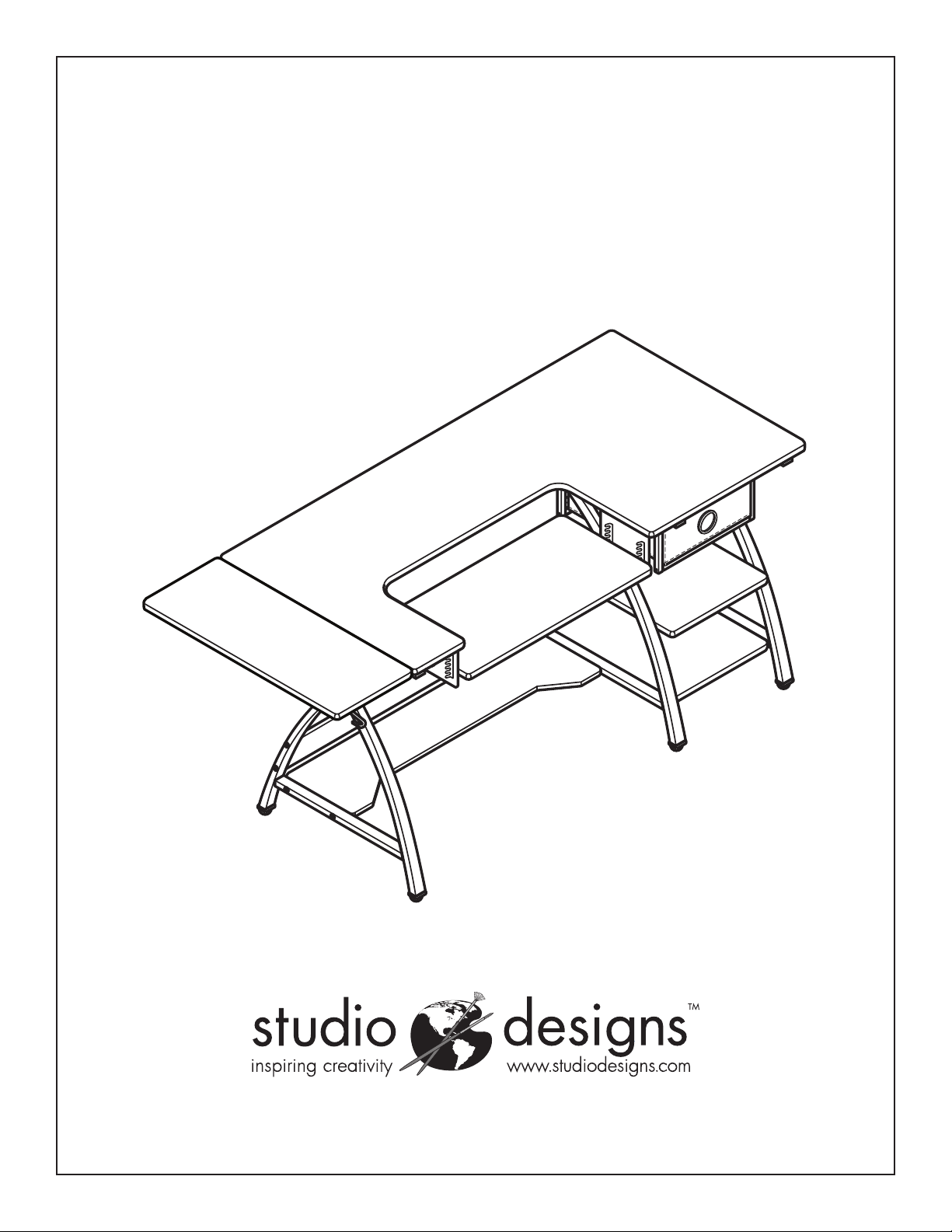

Comet Hobby Center with Storage p.15
