Liebe Kundin, lieber Kunde,
jeder Benutzer sollte vor dem Gebrauch die
Gebrauchsanweisung aufmerksam
durchlesen.
Anschluss
Die Netzspannung muss der auf dem
Typenschild des Gerätes angegebenen
Spannung entsprechen. Das Gerät
entspricht den Richtlinien, die für die CEKennzeichnung verbindlich sind.
Aufbau
1. Gehäuse
2. Luftaustrittsgitter
3. Stufenschalter
4. Betriebskontrolllampe
5. Kabelaufwicklung
6. Wandhalterung
7. Anschlussleitung
8. Schalter für Oszillatorfunktion
9. Raumthermostat
10. Verriegelungshebel
Ausstattungen
Grundausstattung:
-
Stufen-Schalter
-
Axialgebläse
-
Kabelaufwicklung
-
Wandhalterung (nicht HL 8111)
* HL 8111 zusätzlich mit Raumthermostat,
Kontrolllampe, Standfuß mit
Oszillatorfunktion.
* SH 8401 zusätzlich mit Raumthermostat,
Kontrolllampe.
Sicherheitshinweise
● Das Gerät so aufstellen, dass brennbare
Gegenstände nicht entzündet werden
können.
● Der Abstand zu anderen Gegenständen
und Wänden muss seitlich, sowie in
Ausblasrichtung, mindestens 50 cm
betragen.
● Vorsicht! Das Gerät nicht in
unmittelbarer Umgebung eines Bades,
einer Dusche oder eines
Schwimmbeckens verwenden.
● Das Gerät darf nicht unmittelbar
unterhalb einer Wandsteckdose
aufgestellt bzw. angebracht werden.
● Das Luftaustrittsgitter wird bei Betrieb
heiß. Nicht berühren!
● Achten Sie darauf, dass die
Anschlussleitung nicht mit heißen
Geräteteilen in Berührung kommt.
● Das Gerät darf nicht mit Textilien oder
anderen Gegenständen abgedeckt
werden. Es besteht Brandgefahr!
● Personen (einschließlich Kinder), die
aufgrund ihrer physischen, sensorischen
oder geistigen Fähigkeiten oder ihrer
Unerfahrenheit oder Unkenntnis nicht in
der Lage sind, das Gerät sicher zu
benutzen, sollten dieses Gerät nicht ohne
Aufsicht oder Anweisung durch eine
verantwortliche Person benutzen.
● Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem
Gerät spielen.
● Das Gerät nur unter Aufsicht betreiben.
Durch Anfassen, Umwerfen,
unsachgemäße Aufstellung usw. können
Gefahren auftreten.
● Nicht mit irgendwelchen Gegenständen
in das Gerät eindringen.
● Nach jedem Gebrauch das Gerät
ausschalten und den Netzstecker ziehen,
ebenso bei:
- Störungen während des Betriebes,
- vor jeder Reinigung.
Den Netzstecker niemals mit feuchten
Händen ziehen bzw. das Gerät niemals
mit feuchten Händen ausschalten.
● Vor der Inbetriebnahme das komplette
Gerät incl. eventueller Zubehörteile auf
Mängel überprüfen, die die
Funktionssicherheit des Gerätes
beeinträchtigen könnten. Falls das Gerät
z.B. einer Fallbelastung ausgesetzt
6
Heizlüfter HL 8101,
HL 8111, Schnellheizer
SH 8401
Page 5
wurde, können von außen nicht
erkennbare Schäden vorliegen. Auch in
diesem Fall das Gerät nicht in Betrieb
nehmen.
● Wird das Gerät falsch bedient, oder
zweckentfremdet verwendet, kann keine
Haftung für evtl. auftretende Schäden
übernommen werden.
● Das Gerät ist zur Verwendung im
Haushalt bestimmt, nicht für den
gewerblichen Einsatz.
● Reparaturen an Elektrogeräten müssen
von Fachkräften durchgeführt werden,
da Sicherheitsbestimmungen zu
beachten sind und um Gefährdungen zu
vermeiden. Dies gilt auch für den
Austausch der Anschlussleitung.
Schicken Sie daher im Reparaturfall das
Gerät zu unserem Kundendienst. Die
Anschrift finden Sie im Anhang der
Anweisung.
Stufenschalter
Der Stufen-Schalter hat folgende Funktion:
= Aus
= Kaltluft
= halbe Heizleistung
= volle Heizleistung
Raumthermostat
(HL 8111, SH 8401)
Mit dem Raumthermostat kann stufenlos
die gewünschte Raumtemperatur eingestellt
werden. Beim Erreichen des vorgewählten
Wertes schaltet das Gerät selbständig aus,
beim Unterschreiten wieder selbständig ein.
Auch im Kaltluftbetrieb muss der
Thermostat eingeschaltet sein. Die
Kontrolllampe zeigt den Betrieb des
Gerätes an.
Überhitzungsschutz
Wenn der Überhitzungsschutz das Gerät
ausschalten sollte, den Netzstecker ziehen
und das Gerät abkühlen lassen. Sollte der
Überhitzungsschutz das Gerät erneut
abschalten, lassen Sie das Gerät überprüfen.
Sicherheitsschalter
(HL 8101, SH 8401)
Der Heizlüfter ist mit einem zusätzlichen
Sicherheitsschalter am Boden ausgestattet.
Dieser schaltet das Gerät automatisch ab,
falls es einmal umkippen sollte. Das Gerät
nur auf eine feste ebene Fläche stellen,
damit der Sicherheitsschalter gedrückt wird.
Bei einer Wandmontage muss eine
Klammer über dem Sicherheitsschalter
angebracht werden.
Wichtig! Die Klammer nur bei der
Wandmontage anbringen!
Wandmontage
(HL 8101, SH 8401)
● Der Heizlüfter HL 8111 mit
Oszillatorfunktion darf nicht an der
Wand befestigt werden.

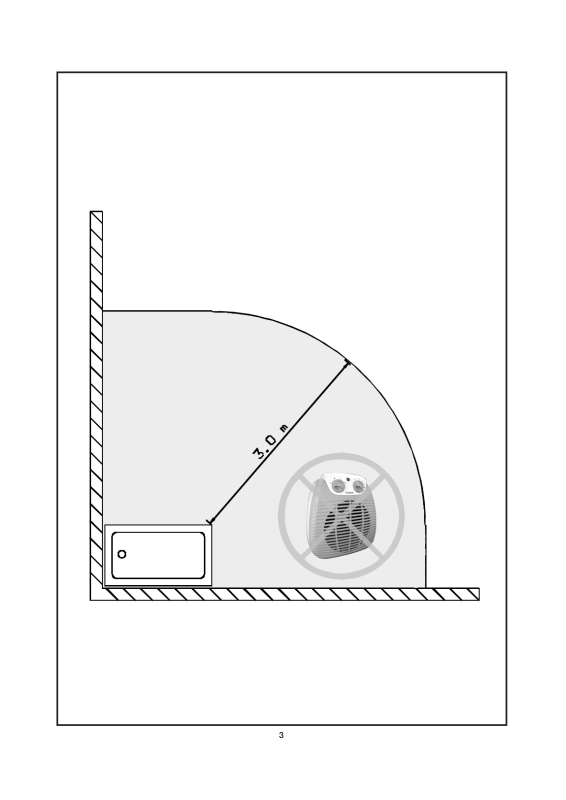

● Wird das Gerät in einem Badezimmer
benutzt oder montiert, ist ein Abstand
von 3 Meter zu Wanne, Dusche,
Waschbecken etc. erforderlich.
● Das Gerät darf nicht unmittelbar
unterhalb einer Wandsteckdose
angebracht werden.
-
Zwei Bohrungen waagerecht (30mm tief,
ø 6mm) im Abstand von 91mm in einer
Mindesthöhe von ca. 30cm anbringen.
-
Dübel (ø 6mm) einsetzen und zwei
Schrauben (3,5mm x 35mm) ca. 30mm
tief eindrehen.
-

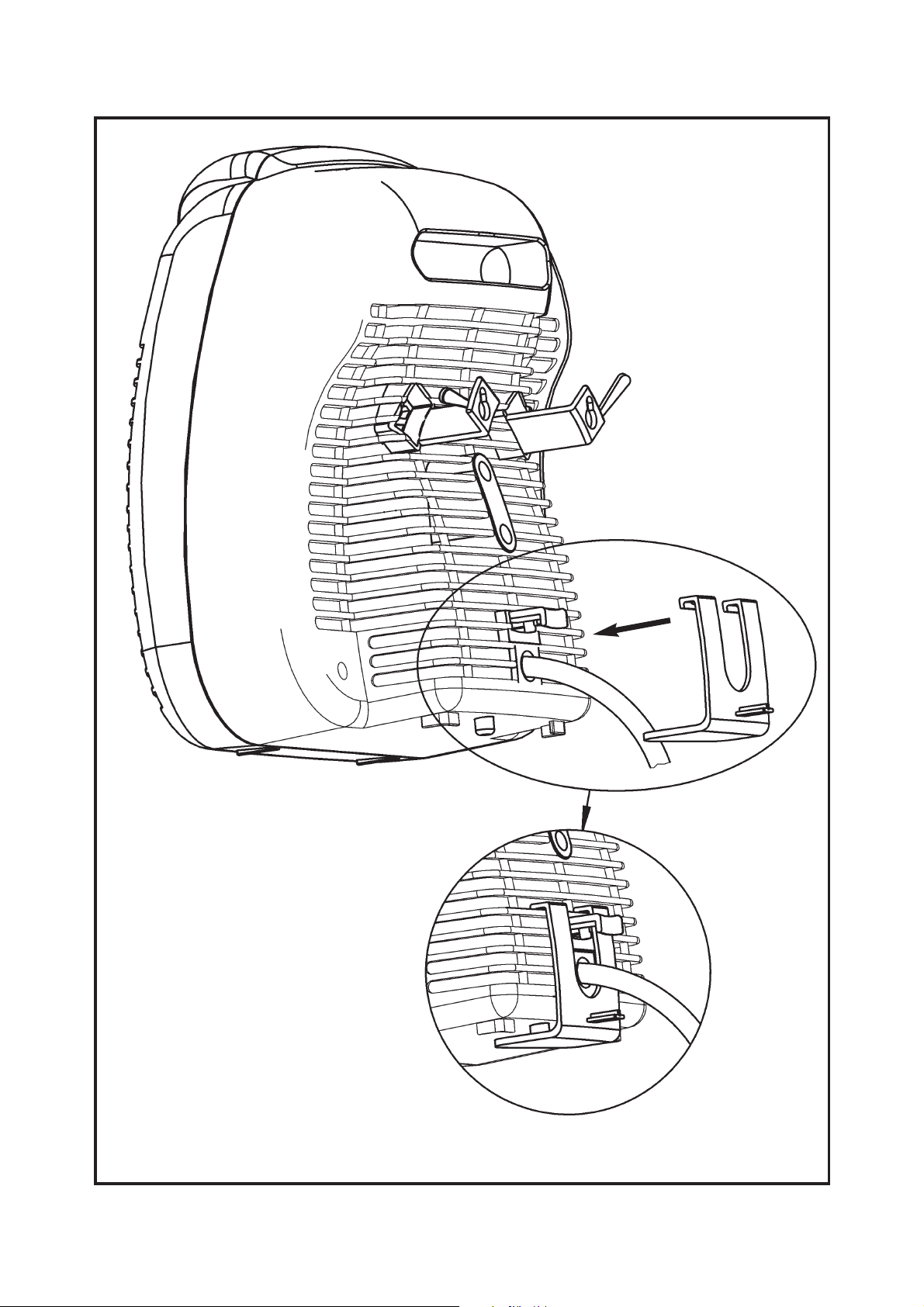

Klammer in die Lufteintrittsöffnungen
setzen. Die Klammer wird in der Höhe
des unteren Wandabstandshalter
befestigt. Die Aussparung der Klammer
befindet sich dabei über der
Kabelaustrittsöffnung. (siehe Abb.)
Im unteren Teil der Klammer befindet
sich eine Aussparung, die als Führung für
den Sicherungsschalters dient. Diese
Führung dient zum besseren Halt der
Klammer.
-
An der Geräterückseite befinden sich
zwei schlüssellochartige Öffnungen mit
jeweils einem Verriegelungshebel. Die
Verriegelungshebel nach unten drücken
(Position I). Das Gerät mit den
7
0
I
II
Page 6
schlüssellochartigen Öffnungen über die
beiden Schrauben einhängen. Die beiden
Verriegelungshebel nach oben drücken
(Position II). Das Gerät auf festen Sitz
kontrollieren.
● Nach Abnahme des Gerätes von der
Wand muss die Klammer über dem
Sicherheitsschalter abgenommen
werden.
Kabelaufwicklung
Anschlussleitung vollständig abwickeln und
erst nach dem Erkalten des Gerätes wieder
aufwickeln.
Reinigung und Pflege
● Vor jeder Reinigung den Netzstecker
ziehen und das Gerät abkühlen lassen.
● Das Gerät darf aus Gründen der
elektrischen Sicherheit nicht mit
Flüssigkeiten behandelt oder gar darin
eingetaucht werden.
-
Das Gehäuse kann außen mit einem
leicht angefeuchteten Tuch abgewischt
werden.
-
Die Luftansaug- oder
Luftaustrittsöffnung kann bei
Verschmutzung mit einem Staubsauger
abgesaugt werden.
Ersatzteile und Zubehör
Falls Sie Ersatzteile oder Zubehör zu Ihrem
Gerät benötigen, können Sie diese auch
bequem über unseren Internet-Bestellshop
bestellen. Sie finden unseren Bestellshop auf
unserer Homepage http://www.severin.de
unter dem Unterpunkt „Ersatzteilshop“.
Entsorgung
Unbrauchbar gewordene Geräte
sind in den dafür vorgesehenen
öffentlichen Entsorgungsstellen zu
entsorgen.
Garantie
Severin gewährt Ihnen eine
Herstellergarantie von zwei Jahren ab
Kaufdatum. In diesem Zeitraum beseitigen
wir kostenlos alle Mängel, die nachweislich
auf Material- oder Fertigungsfehlern
beruhen und die Funktion wesentlich
beeinträchtigen. Weitere Ansprüche sind
ausgeschlossen. Von der Garantie
ausgenommen sind: Schäden, die auf
Nichtbeachtung der Gebrauchsanweisung,
unsachgemäße Behandlung oder normalen
Verschleiß zurückzuführen sind, ebenso
leicht zerbrechliche Teile wie z. B. Glas,
Kunststoff oder Glühlampen. Die Garantie
erlischt bei Eingriff nicht von uns
autorisierter Stellen. Sollte eine Reparatur
erforderlich werden, senden Sie bitte das
Gerät ohne Zubehörteile, gut verpackt, mit
Fehlererklärung und Kaufbeleg versehen,
direkt an den Severin-Service. Die
gesetzlichen Gewährleistungsrechte
gegenüber dem Verkäufer und eventuelle
Verkäufergarantien bleiben unberührt.
