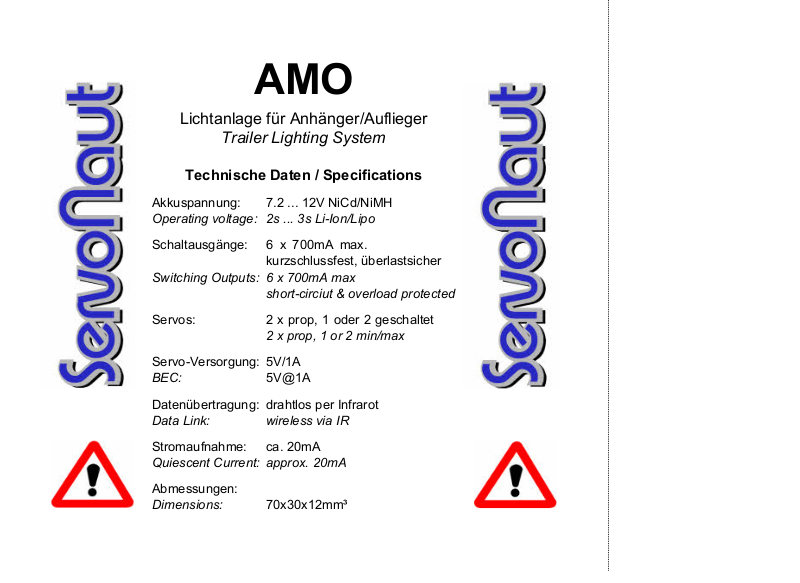

AMO
Lichtanlage für Anhänger/Auflieger
Trailer Lighting System
Technische Daten / Specifications
Akkuspannung: 7.2 ... 12V NiCd/NiMH
Operating voltage: 2s ... 3s Li-Ion/Lipo
Schaltausgänge: 6 x 700mA max.
kurzschlussfest, überlastsicher
Switching Outputs: 6 x 700mA max
short-circiut & overload protected
Servos: 2 x prop, 1 oder 2 geschaltet
Servo-Versorgung: 5V/1A
BEC: 5V@1A
Datenübertragung: drahtlos per Infrarot
Data Link: wireless via IR
Stromaufnahme: ca. 20mA
Quiescent Current: approx. 20mA
Abmessungen:
Dimensions: 70x30x12mm³
2 x prop, 1 or 2 min/max
AMO Anhänger-Modul
Das AMO ist die Lichtanlage von ServoNaut
für Anhänger bzw. Auflieger. Auf der Seite
der Zugmaschine wird zusätzlich ein AIR4
oder AIRU Infrarotsender benötigt. Das
Modul ist ausgelegt für den drahtlosen
Empfang von bis zu 6 Schalt- und 4
Servosignalen mittels Infrarotlicht, also z.B.
auch zwischen Wanne und Aufbau in einem
Bagger.
Eigenschaften
Störsichere Infrarot-Übertragung
6 überlast- und kurzschlussfeste
Schaltausgänge, jeder mit 700mA
Schaltleistung
2 Proportional-Servofunktionen
1 oder 2 Servo-Schaltfunktionen
(abhängig vom verwendeten
Fahrtregler und Infrarot-Sender)
Schalter für manuell betätigte
Aufliegerstütze
Programmierbare Abschaltzeit für
motorbetriebene Stützen
Geeignet für Roadtrain-Betrieb, d.h. für
mehrere Anhänger hintereinander
AMO Trailer Module
The AMO is the ServoNaut lighting system for
trailers or semi-trailers. It has to be combined with an AIR4 or AIRU transmitter in
the tractor. This versatile module is designed for IR reception of up to 4 servo and
6 on/off functions of any kind.
Features
Fail-safe infrared data link
6 overload and short-circuit protected
light outputs, each capable of sinking
700mA of current
2 proportional servo functions
1 or 2 min/max servo functions
(dependent on used electronic speed
controller and IR transmitter)
Switch for manual operation of support
legs
Programmable time delay for motorized
support legs
Optional roadtrain function
Anschluss des Akkus
Der Akku wird über ein zweiadriges Kabel
angeschlossen. Achten Sie dabei unbedingt auf
die richtige Polung beim Anschluss des Akkus!
Das rote Kabel wird mit ‚+’, das schwarze Kabel
mit ‚-’ verbunden. Wenn Sie einen Ein/Ausschalter verwenden wollen, legen Sie diesen
Schalter in die Plusleitung. Es
sollte sich um einen Schalter für
mindestens 2A handeln. Um Fehlfunktionen zu vermeiden, verwenden Sie bitte keine
Batteriekästen mit Federkontakten,
sondern fertig konfektionierte oder
sorgfältig verlötete Akkus.

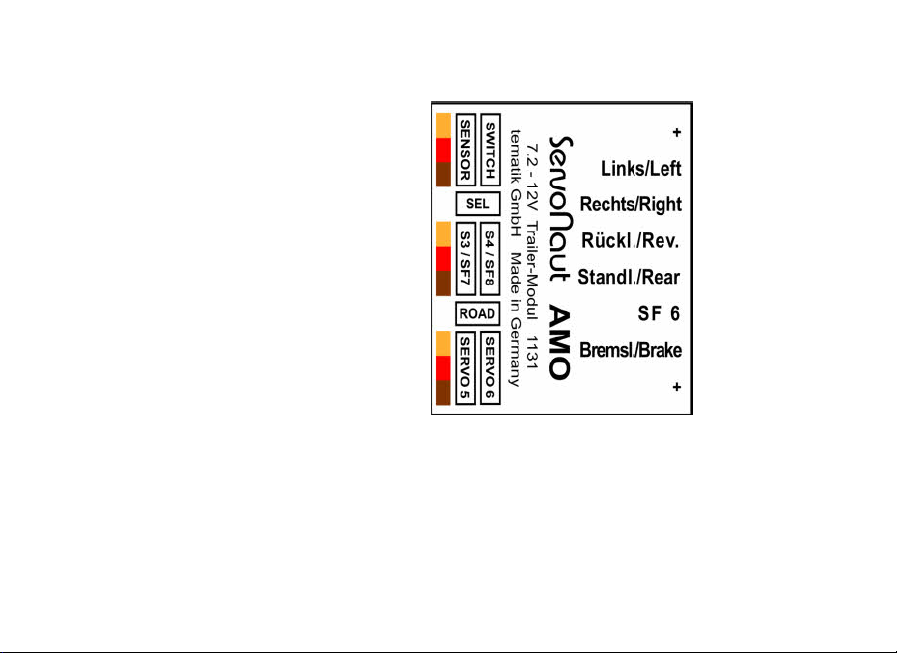

Verkabelung der Lichtanlage
Alle Licht- bzw. Schaltausgänge des AMO sind
über eine 8polige Schraubklemmenleiste
geführt. Es gibt links und rechts je einen
Anschluss für die gemeinsame Plus-Versorgung
der Beleuchtung. Diese Anschlüsse sind direkt
mit dem Akku-Pluspol verbunden! Die sechs
Beleuchtungs-Ausgänge haben exakt die
gleiche Funktion wie an der ServonautLichtanlage in der Zugmaschine. In Kombination mit dem IR-Sender AIRU folgen die
Ausgänge den entsprechenden Eingängen am
IR-Sender. Die Akkuspannung im Auflieger darf
dabei von der Spannung in der Zugmaschine
durchaus auch abweichen.
Electric Connections: Battery
The battery is connected with the red/black cable pair. Keep in mind: red wire is plus, black
wire is minus! When using a power switch, insert it into the red wire. The switch should be
rated for at least 2A. To avoid malfunction don’t
use battery boxes with spring-loaded contacts.
Instead, use pre-configured battery packs or thoroughly self-configured packs.
Electric Connections: Lighting
All light outputs of the AMO are connected via
a screw terminal block with 8 slots. On the left
and right are connections for the common plus
supply of the lights. These are directly connected to the battery plus terminal! The function of
each light output is exactly the same as in the
tractor. In conjunction with the IR transmitter
AIRU the output function follows the corresponding input of the IR transmitter. If you use
the same battery voltage as in the tractor, you
will have equal brightnesses in your trailer with
the same LEDs or incandescent lamps. But
you may also use a different voltage as well.
Beleuchtung
Lighting
Akku
Battery
IR Link
Plug the sensor cable into the sensor port. The
brown wire points to the right as with all servo
connectors of the AMO. You may extend the
sensor cable by using a standard servo extension lead, but this could cause malfunction. We
recommend extending the light wires instead.
Installation of the IR transmitter
(in the tractor) and IR sensor (in
the trailer) is not difficult, they
don’t have to be perfectly
aligned. But keep the distance
under 15 cm. Because of the
wide transmission angle of the
transmitter and the high sensitivity of the sensor the link will work
also in tight curves.
A constantly on green LED indicates a high
quality link. In case of a disturbed link the LED
will flicker. If the LED only flashes approximately every 2 seconds, there is no receiving signal
at all.
IR-Verbindung
Der Infrarotsensor wird über ein dreipoliges
Servokabel verbunden. Das braune bzw.
schwarze Massekabel muss wie auch bei allen
Servoanschlüssen an dem AMO nach rechts
gesteckt werden. Das Kabel zum Sensor kann
mit einem handelsüblichen Servoverlängerungskabel verlängert werden, dies kann jedoch
Störungen verursachen - wir
empfehlen deshalb, bei
Bedarf besser die
Beleuchtungskabel zu
verlängern.
Einbau und die Ausrichtung
von der IR-Sendediode (in der
Zugmaschine) und dem IRSensor (im Anhänger/
Auflieger) sind relativ unkritisch, da sich das
unsichtbare IR-Licht an allen Teilen des
Fahrzeugrahmens reflektiert. Der Abstand sollte
jedoch nicht über 15 cm betragen. Durch den
sehr großen Abstrahlwinkel des Senders und die
Empfindlichkeit des Empfängers ist dann auch in
Kurven eine sichere Verbindung gewährleistet.
Eine einwandfreie Verbindung wird durch
konstantes Leuchten der grünen Kontroll-LED
angezeigt. Beginnt die LED zu flackern, ist die
Verbindung gestört. Blitzt die LED ca. alle 2
Sekunden, ist gar kein Empfangssignal
vorhanden.
Sensor
LED
Servos, motorbetriebene Stützen und
andere Sonderfunktionen
Das AMO besitzt vier Servo-Ausgänge, von
denen zwei als Schaltfunktion (Servo 3+4)
und zwei als Proportionalfunktion (Servo
5+6) genutzt werden können. Für den
Betrieb von Stellmotoren mit dem AMO
können einfache, handelsübliche Fahrtregler
an den Servoausgängen verwendet werden.
Ein Fahrtregler an den ProportionalServoausgängen 5 oder 6 funktioniert wie
gewohnt. Für die Verwendung eines
Fahrtreglers am Servoausgang 4 steht eine
spezielle Zeitprogrammierung zur
Verfügung (s. dort), d. h. der Motor dreht bei
Betätigung nur eine einstellbare Zeit. Damit
kann z. B. auch eine Stütze ohne
Endlagenschalter betrieben werden. Der
mitgelieferte Schalter kann zum manuellen
Betätigen der Stütze am Servo-Ausgang 4
genutzt werden. Das ist vorallem dann
nützlich, wenn keine IR-Verbindung zur
Zugmaschine besteht. Servo 3 gibt immer
Vollauschlag links/rechts aus (nur nutzbar
mit der Servonaut K-Reglerfamilie).
Wichtig:
Bei Verwendung von Fahrtreglern mit BEC
an den Servo-Ausgängen muss das mittlere
rote Kabel aus dem Servostecker entfernt
werden, da das AMO bereits über ein
eigenes BEC verfügt!
Servos, Motorized Support Legs and
other Extra Functions
The AMO has four servo outputs, two of
them only with full swing function (servos
3&4) and two of them with normal proportional control (servos 5&6). For controlling
gear motors with the AMO you can use
standard ESCs. Connected to servo outputs
5 or 6 you will have direct proportional control as usual. For servo output 4 there is a
special time delay option (see there). The
motor will then only turn for a preprogrammed time. This feature is useful when
you’re having motorized support legs without limit switches. The provided switch is
used to manually operate the support legs
on servo output 4. This is especially useful,
if no IR link is active, e. g. IR transmitter
switched off. Servo output 3 always puts out
full swing left or right (only available with
Servonaut K-family speed controllers).
Important:
When using ESCs with integrated BEC
system along with the AMO you have to remove the central red wire from the servo
plug, because the AMO has its own BEC!
AMO mit Servonaut K-Regler
(K15T/K30T/K40/K60T)
Die Beleuchtungsausgänge 1 bis 6 des
Servonaut stehen auch am AMO zur
Verfügung. Sie werden als
Besonderheit entsprechend der
Einstellung in der Zugmaschine
ebenfalls gedimmt. Die Servoausgänge 3 und 4 entsprechen in
ihrer Funktion exakt den Sonderfunktionen 7 und 8 des Servonaut,
d.h. die beiden Endstellungen der
Servos sind am Modell über den
Bordcomputer trimmbar! Der IR-Sender AIR4
wird mit dem Ausgang “AIR/Sound” des
Multifunktionsmoduls verbunden.
AMO mit Servonaut M20+
Die fünf Beleuchtungsausgänge
des Servonaut M20+ für die
hinteren Lampen stehen auch am
AMO zur Verfügung. Ebenso der
Servoausgang 4 für eine Aufliegerstütze. Der Servoausgang 3 und
der Schaltausgang SF6 des AMO
werden nicht unterstützt! Der IR-Sender
AIR4 wird mit dem Ausgang “IR/Sound” des
M20+ verbunden. Entfernt man am AMO die
Steckbrücke “SEL”, wird beim Aktivieren der
Servo-Funktion des M20+ auch das
komplette Licht ausgeschaltet.
AMO with Servonaut K-controllers
(K15T/K30T/K40/K60T)
Light outputs 1 to 6 of the Servonaut con-
troller will also be available on the
AMO. Furthermore, they will be
dimmed as set by the on-board
computer. Servo outputs 3 and 4
are controlled by extra functions 7
and 8 of the Servonaut. You can
even trim them via the on-board
computer! The IR transmitter AIR4
has to be connected to port “AIR/Sound” of
the controller module.
AMO with Servonaut M20+
The five lighting outputs for the rear lights of
the M20+ are also available on the
AMO. In addition, servo 4 for motorized supporting legs can be controlled by the M20+. Servo function
3 and switching output SF6 of the
AMO are not supported! The IR
transmitter AIR4 has to be con-
nected to port ‘IR/Sound’ of the M20+. If you
remove jumper ‘SEL’, then all lights will be
switched off while the servo function of the
M20+ is activated.

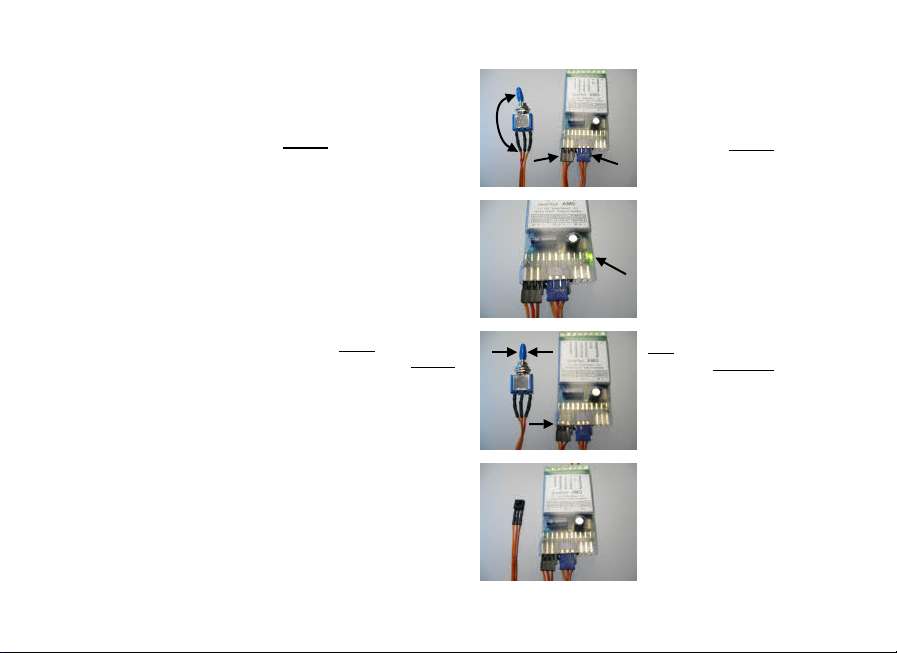

Steckbrücken
Es gibt am AMO zwei Steckbrücken, die die
nachfolgend beschriebenen Funktionen haben.
Steckbrücke ‚ROAD’:
Diese Brücke dient zur Auswahl des RoadtrainBetriebs. Sie muss dafür entfernt werden. Der
Steckplatz für Servo 3 wird dann zum Anschluss
des Infrarot-Senders AIR4 benötigt (s. rechte
Seite 3+4). Will man stattdessen Servo 3
nutzen, muss die Steckbrücke eingesteckt sein
(Abbildungen 1+2). Servo 3 kann allerdings nur
von der K-Reglerfamilie (K15/30/40/60) genutzt
werden!
Steckbrücke ‚SEL’:
Mit Hilfe dieser Steckbrücke kann gewählt
werden, welche Schaltfunktion das Licht im
Anhänger komplett ausschaltet. Bei entfernter
Brücke (Abb. 2+4) schaltet Schaltfunktion 8
das Licht aus. Bei gesteckter Brücke
(Abbildungen 1+3, s. rechts) schaltet
Schaltfunktion 7 das Licht aus. SF7 kann
jedoch nur von der K-Reglerfamilie
(K15/30/40/60) geschaltet werden! Hat man
keinen K-Regler und möchte das Licht nicht
komplett ausschalten, so kann diese Brücke
gesteckt bleiben. Der M20+ und alle
Lichtanlagen, die den AIRU-Sender verwenden,
nutzen SF8 zum Abschalten des Lichts.
Selbstverständlich kann auch von den KReglern SF8 verwendet werden. SF7 ist dann
frei für eine beliebige andere Funktion.
Jumpers
There are two jumpers. Their functions will be
described as follows.
Jumper ‘ROAD’:
This jumper Is used to select roadtrain operation. To do so, you have to remove it. You can
now plug the IR transmitter AIR4 into the position where normally Servo 3 resides (see fig. 3+4
on the right). If you want to use Servo 3 instead,
the jumper has to be installed (fig. 1+2). However, Servo 3 can only be operated by the K controller family (K15/30/40/60)!
Jumper ’SEL’:
This jumper selects which switching function
turns off the whole trailer lighting. If removed (fig.
2+4) switching function 8 turns off the lights
when active. If installed (fig. 1+3, see right)
switching function 7 will turn off the lights.
However, SF7 can only be used by the K controller family (K15/30/40/60)! If you don’t have a
K controller and you don’t want the lights to be
switched off completely, then just leave it installed. The M20+ and all lighting systems in
conjunction with AIRU transmitter use SF8 in
order to switch off trailer lights. Of course you
can use SF8 with the K controllers too. In this
case SF7 will be free for any other function.
Jumper - Einstellungen Jumper Settings
Servo 3 - ‚ROAD’ gesteckt
Licht aus SF7 - ‚SEL’ gest.
Servo 3 - ‚ROAD’ gesteckt
Licht aus SF8 - ‚SEL’ offen
Roadtrain - ‚ROAD’ offen
Licht aus SF7 - ‚SEL’ gest.
Roadtrain - ‚ROAD’ offen
Licht aus SF8 - ‚SEL’ offen
Servo 3 - ‘ROAD’ installed
Lights off SF7 - ‘SEL’ inst.
1
Servo 3 - ‘ROAD’ installed
Lights off SF8 - ‘SEL’ open
2
3
4
Roadtrain - ‘ROAD’ open
Lights off SF7 - ‘SEL’ inst.
AIR4
Roadtrain - ‘ROAD’ open
Lights off SF8 - ‘SEL’ open
AIR4
Zeitprogrammierung
Schritt 1:
Fahrtregler für Motorstütze auf
Servo 4 stecken, Schalter auf
Sensoranschluss stecken,
Der Hebel des Schalters zeigt
zum roten Kabel.
Schritt 2:
AMO einschalten. LED fängt
an, ca. 5 Mal pro Sekunde zu
blinken. Dies ist der Grundzustand. Wird jetzt ausgeschaltet, ist die ZeitProgrammierung deaktiviert!
Schritt 3:
Schalter zuerst in Mittelstellung bringen und danach
an Schalteranschluss
stecken. Nun kann Zeit durch
Betätigen des Schalters
programmiert werden.
Schritt 4:
Nach Ende der Programmierung AMO ausschalten.
Sensor auf Sensoranschluss
stecken. Schalter, falls im
Normalbetrieb nicht benötigt,
abziehen.
Sensor-Anschl.
Sensor port
Schalter-Anschl.
Switch port
Fahrtregler
ESC
Time Delay
Step 1:
Connect ESC for supporting
legs motor to Servo 4 port
and switch to Sensor port.
Switch lever points to red
wire.
Step 2:
Switch on AMO. LED blinks
approximately 5 times per
second. This is the reset state.
By switching off in this state
the delay function will be deactivated!
Step 3:
First set switch to neutral position and afterwards connect
it to switch port. You can now
program the time delay as you
like by pushing the lever in
either direction.
Step 4:
After completing the programming switch off AMO. Connect
sensor to Sensor port. Remove switch, if not needed for
normal operation.
Programmierung über Bordcomputer
Über den Bordcomputer der Servonaut
Multifunktionsbausteine der K-Familie kann
die Zeit-Programmierung ebenfalls
vorgenomen werden. Es ist dazu wie folgt
vorzugehen:
IR-Verbindung zum AMO herstellen (LED
ist dauerhaft an)
Schalter zuerst in Mittelstellung bringen
Einstellung 8 im Extramenü 1 anwählen
AMO-LED fängt an zu blinken (ca. 5 mal
pro Sekunde)
Stütze über Schalter von Hand ein- oder
ausfahren, und damit die benötigte Zeit
vorgeben
Am Schluss steht der Schalter wieder in
Mittelstellung
Ursprünglichen Wert in Extramenü 1
wieder einstellen
AMO muss nach der Programmierung
aus- und wieder eingeschaltet werden!
Nach ca. 5 Sekunden kann der
Servonaut-Bordcomputer ausgeschaltet
werden
Programming via On-Board Computer
Via on-board computer of Servonaut K-family modules it is also possible to adjust the
programmable time delay for the motorized
support legs. Please follow these steps:
Make sure that IR link is working (LED is
constantly on)
Set lever to neutral position
Change setup in Extra 1 menu to value 8
AMO LED will start to blink five times a
second
Operate support legs by pushing the lever
up and down
When finished switch lever back to neutral
position
Reset Extra 1 menu to the original value
Power AMO off and then on again
Wait at least 5 seconds before switching
off the on-board computer
AMO Anschluss-Übersicht AMO Connections Overview
Schalter (oben)
und Sensor (unten)
Switch (upper)
and Sensor (lower)
siehe/see ,Jumper’
Schalt-Servo 4 (oben)
und Servo 3 (unten)
MinMax-Servo 4 (upper)
and Servo 3 (lower)
siehe/see ,Jumper’
Prop-Servo 6 (oben)
und Servo 5 (unten)
Prop. Servo 6 (upper)
and Servo 5 (lower)
Das Typenschild ist gleichzeitig auch
Kühlkörper. Das AMO wird im Betrieb
warm (besonders bei 12V) und braucht
ggf. etwas Kühlung, deshalb für Belüftung
sorgen und nicht mit Schaumstoff o.ä.
Umwickeln!
Schalt- und Verdrahtungspläne finden Sie
im Internet unter www.servonaut.de
Gemeinsames ‚+’
Common ‘+’
Blinker links
Indicator left
Blinker rechts
Indicator right
Rückfahrlicht
Reversing light
Standlicht (Rücklicht)
Rear light (side light)
Schaltfunktion 6
Switching function 6
Bremslicht
Braking light
Gemeinsames ‚+’
Common ‘+’
The AMO type plate is also used as a
heat sink. The module could become
warm (especially when supplied from
12V) and might need some cooling. Don’t
cover it with foam!
Please look for AMO wiring diagrams at
www.servonaut.de
Weitere Produkte von Servonaut:
S20
Speziell für den Funktionsmodellbau
entwickelter Fahrtregler
20A, 16kHz, BEC 5V (3A kurzzeitig)
Zwei Ausgänge für Brems- und Rückfahrlicht
M20+
Speziell für den Funktionsmodellbau
entwickelter Fahrtregler mit “Tempomat”
20A, 16kHz, BEC 5V (3A peak)
Integrierte Lichtanlage mit 6 Ausgängen
SMX
Soundmodul mit drei wählbaren Motor-
Typen, Truck-Fanfare, Druckluftsound
Fahrsituationsabhängiger Motorklang mit
Turbolader
AIR4
IR-Sender für Servonaut M- und K- Regler
mit integrierter Lichtanlage
AIRU
Universeller IR-Sender für S20/ML4 und
viele andere handelsübliche Lichtanlagen
Related Servonaut Products
S20
Speed controller developed especially for
model trucks
20A, 16kHz, BEC 5V (3A peak)
Two outputs for reversing light and brake
light
M20+
Speed controller developed especially for
model trucks, with cruise control
20A, 16kHz, BEC 5V (3A peak)
Integrated light set with 6 outputs
SMX
Engine sound generator for truck models
with turbocharger and horn
Speed and situation dependent sound
AIR4
IR transmitter for Servonaut M and K
speed controllers with integrated light sets
AIRU
Universal IR transmitter for S20/ML4 and
almost any kind of common light sets
Weitere Produkte von Servonaut:
TM72
Robuster langsamlaufender Motor mit
optimierter Wicklung für den
Truckmodellbau im 540er Format
Auch mit Getriebe als Unterflur-Antrieb
lieferbar: GM32U370 und GM32U450
Zwo4 Modellfunk
Speziell für den Funktionsmodellbau
entwickeltes 2,4GHz Funksystem
Zur Umrüstung von Robbe/Futaba und
Graupner Pultsendern auf 2,4GHz
ML4 und MM4
Mini-Multiswitch-Module für 4
Schaltfunktionen
ML4 als Lichtanlage, MM4 universell
einsetzbar
BMA
Automatischer Schalter für Hydraulik-
Pumpen, überwacht bis zu vier Ventile
Related Servonaut Products
TM72
Low speed high torque motor, optimized
for truck models scale 1:14
Also available as gearbox drive:
GM32U370 and GM32U450
Zwo4 radio upgrades
2.4GHz radio system with special functions
Upgrade sets for Robbe/Futaba und
Graupner radios
ML4 and MM4
Small multiswitch modules for 4 functions
ML4 light set version, MM4 universal ver-
sion
BMA
Automatic switch for hydraulic pump,
monitors up to 4 hydraulic servos
Warnhinweise
Modul gegen Nässe, Feuchtigkeit und
Schmutz schützen. Nicht mit Schaumstoff
umgeben, ev. entstehende Wärme muss
abgeführt werden können. Akku niemals
verpolt anschließen. Kurzschlüsse unbedingt
vermeiden. Akku nach dem Betrieb und zum
Laden immer von der Modellelektronik
trennen.
Haftung und Gewährleistung
Es gelten die zum Zeitpunkt des Kaufs
gültigen gesetzlichen Bestimmungen zur
Gewährleistung. Vorausgesetzt ist der
bestimmungsgemäße Gebrauch im nichtgewerblichen Bereich. Schäden durch
unsachgemäße Behandlung wie fehlerhafter
Anschluss eines Akkus oder durch Wasser
sind ausgeschlossen, Eingriffe und
Veränderungen lassen den Gewährleistungsanspruch ebenfalls verfallen. Unsere Haftung
bleibt in jedem Fall auf den Kaufpreis
beschränkt. Die Haftung für Folgeschäden ist
ausgeschlossen.
Technische Änderungen vorbehalten.
“Servonaut” ist eine eingetragene Marke der
tematik GmbH. Alle weiteren Produktnamen,
Warenzeichen und Firmennamen sind
Eigentum ihres jeweiligen Besitzers.
06/2011 Software V105
Safety Notes
Do not expose the module to water or oil.
Do not cover it with foam. Disconnect the
battery immediately after use. Do not connect the battery with wrong polarity. Avoid
any short circuits. Always use caution
when connecting the battery. Always turn
on the transmitter first.
Warranty Information
Warranty is granted for one year from
date of purchase. This warranty does not
cover damage due to incorrect handling
or wiring, over voltage or overloading.
This warranty does not cover consequential, incidental or collateral damage under
any circumstances. By the act of using
this product the user accepts all resulting
liability.
Subject to change without notice.
06/2011 Software V105
www.servonaut.de
Ein wichtiger Hinweis zum
Umweltschutz:
Elektro- und Elektronik-Altgeräte gehören
nicht in den Hausmüll!
Entsorgen Sie bitte diese Geräte bei den
kommunalen Sammelstellen. Die Abgabe
Help us to protect the environment.
Please do not dispose electrical and elec-
tronic equipment in domestic household
dort ist kostenlos.
waste.
tematik GmbH - Servonaut
WEEE-Reg.-Nr. DE 76523124
tematik GmbH
Feldstrasse 143
22880 Wedel
Germany
Fon: +49 (0) 4103 80 89 89 - 0
Fax: +49 (0) 4103 80 89 89 - 9
E-mail: mail@servonaut.de
Internet: www.servonaut.de
Loading...
