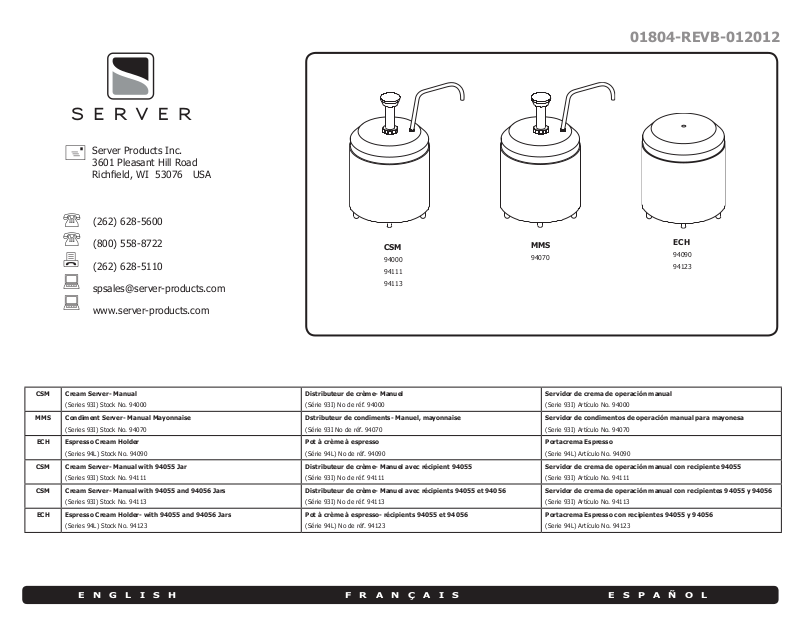

Server 94123 Service Manual

Server Products Inc.



3601 Pleasant Hill Road

Richeld, WI 53076 USA

[phone]



01804-REVB-012012



[phone]



[phone]



[e-mail]



www.server-products.com

CSM Cream Server- Manual

(Series 93I) Stock No. 94000

MMS Condiment Server- Manual Mayonnaise

(Series 93I) Stock No. 94070

ECH Espresso Cream Holder

(Series 94L) Stock No. 94090

CSM Cream Server- Manual with 94055 Jar

(Series 93I) Stock No. 94111

CSM Cream Server- Manual with 94055 and 94056 Jars

(Series 93I) Stock No. 94113

ECH Espresso Cream Holder- with 94055 and 94056 Jars

(Series 94L) Stock No. 94123

CSM

94000

94111

94113

Distributeur de crème- Manuel

(Série 93I) No de réf. 94000

Dstributeur de condiments- Manuel, mayonnaise

(Série 93I No de réf. 94070

Pot à crème à espresso

(Série 94L) No de réf. 94090

Distributeur de crème- Manuel avec récipient 94055

(Série 93I) No de réf. 94111

Distributeur de crème- Manuel avec récipients 94055 et 94056

(Série 93I) No de réf. 94113

Pot à crème à espresso- récipients 94055 et 94056

(Série 94L) No de réf. 94123

MMS

94070

Servidor de crema de operación manual

(Serie 93I) Artículo No. 94000

Servidor de condimentos de operación manual para mayonesa

(Serie 93I) Artículo No. 94070

Portacrema Espresso

(Serie 94L) Artículo No. 94090

Servidor de crema de operación manual con recipiente 94055

(Serie 93I) Artículo No. 94111

Servidor de crema de operación manual con recipientes 94055 y 94056

(Serie 93I) Artículo No. 94113

Portacrema Espresso con recipientes 94055 y 94056

(Serie 94L) Artículo No. 94123

ECH

94090

94123

ENGLISH FRANÇAIS ESPAÑOL

ENGLISH FRANÇAIS ESPAÑOL

Unit Set-Up

1 ALWAYS CLEAN UNIT THOROUGHLY BEFORE EACH USE. See Unit Take-

Down, Safety Guidelines, and Cleaning.

2 PRE-FREEZE EUTECTIC ICE PACK(S) OR HOLDCOLD JAR(S).

• Each eutectic ice pack must be allowed to freeze for about 12

hours (or overnight) prior to use.

• Each HOLDCOLD jar must be allowed to freeze upside down for

about 8 hours (or overnight) prior to use.

• HOLDCOLD jars can be used to replace ice packs and stainless

steel jars or standard #10 cans. A HOLDCOLD jar has 2.75

Quart capacity.

3 INSERT ONE EUTECTIC ICE PACK OR ONE HOLDCOLD JAR INTO SHROUD

OR BASE. KEEP OTHER ICE PACK OR HOLDCOLD JAR IN FREEZER TO BE
READY FOR FUTURE USE.

4 IF USING EUTECTIC ICE PACKS, INSTALL STAINLESS STEEL JAR INTO

SHROUD OR BASE AFTER ICE PACK IS INSTALLED.

5 INSTALL LID OR PUMP.

6 MONITOR TEMPERATURE OF PRODUCT AS NEEDED AND MAINTAIN A

PRODUCT TEMPERATURE OF 40ºF OR BELOW TO PREVENT PRODUCT
FROM BECOMING HAZARDOUS.

• Remove eutectic ice pack or HOLDCOLD jar from shroud or base

when product temperature rises above 40ºF and replace with
other frozen ice pack or HOLDCOLD jar which has been in freezer
storage for the minimum hours required for pre-freeze.

• A eutectic ice pack can keep product at 40ºF or below for up to

4 hours when placed into an insulated shroud or base and lled

with refrigerated product.

• A HOLDCOLD jar can keep product at 40ºF or below for up to

12 hours when placed into an insulated shroud or base and lled

with refrigerated product.

Server Products Inc. claims no responsibility for actual serving
temperature of product. It is the responsibility of the user to ensure
that any product is held and served at a safe temperature.

inStallation de l’appareil

1 NETTOYEZ TOUJOURS BIEN L’APPAREIL AVANT CHAQUE UTILISATION.

Reportez-vous aux sections Démontage de l’appareil, Consignes de sécurité

et Nettoyage.

2 PRÉCONGELEZ UN OU PLUSIEURS CRYOSACS OU RÉCIPIENTS

HOLDCOLD.

• Chaque cryosac doit rester au congélateur pendant 12 heures

environ (ou toute une nuit) avant usage.

• Chaque récipient HOLDCOLD doit rester au congélateur pendant
8 heures environ (ou toute une nuit) avant usage, placé à
l’envers.

• Les récipients HOLDCOLD peuvent remplacer des cryosacs et
des récipients en acier inoxydable ou des boîtes de conserve
no 10 standard. Un récipient HOLDCOLD a une contenance de
2,75 litres.

3 INSÉREZ UN CRYOSACS OU UN RÉCIPIENT HOLDCOLD DANS LA COQUE

OU LE SOCLE. GARDEZ L’AUTRE CRYOSAC OU RÉCIPIENT HOLDCOLD
AU CONGÉLATEUR POUR QU’IL SOIT PRÊT POUR UNE UTILISATION
FUTURE.

4 SI VOUS UTILISEZ DES CRYOSACS, INSTALLEZ LE RÉCIPIENT EN ACIER

INOXYDABLE DANS LA COQUE OU LE SOCLE APRÈS AVOIR INSTALLÉ LE
CRYOSAC.

5 INSTALLEZ LE COUVERCLE OU LA POMPE.

6 SURVEILLEZ LA TEMPÉRATURE DU PRODUIT SI NÉCESSAIRE ET MAINTENEZ

SA TEMPÉRATURE À 4ºC MAXIMUM POUR ÉVITER LES RISQUES D’AVARIE
DU PRODUIT.

• Retirez le cryosac ou le récipient HOLDCOLD de la gaine ou du
socle lorsque la température du produit dépasse 4 ºC et utilisez à
la place l’autre cryosac ou l’autre récipient HOLDCOLD, à condition
de l’avoir maintenu au congélateur pendant la durée minimum de

congélation requise.

• Un cryosac peut maintenir le produit à une température inférieure
ou égale à 4 ºC pendant 4 heures lorsqu’il est placé dans une coque

ou un socle isolé et rempli de produit réfrigéré.

• Un récipient HOLDCOLD peut maintenir le produit à une température
inférieure ou égale à 4 ºC pendant 12 heures lorsqu’il est placé dans

une coque ou un socle isolé et rempli de produit réfrigéré.

Server Products Inc. décline toute responsabilité liée à la température
réelle de service du produit. Il incombe à l’utilisateur de s’assurer que
le produit est maintenu et servi à une température sûre.

armado de la Unidad

1 SIEMPRE LIMPIE TOTALMENTE LA UNIDAD ANTES DE USARLA. En las

secciones Desarmado de la unidad, Pautas de seguridad, y Limpiezaencontrará

mayor información.

2 CONGELE PREVIAMENTE LOS PAQUETES EUTÉCTICOS DE HIELO O LOS

RECIPIENTES HOLDCOLD.

• Antes de usar cada paquete eutéctico de hielo, deje que se congele
por aproximadamente 12 horas (o durante la noche).

• Antes de usar cada recipiente HOLDCOLD, deje que se congelen
en posición invertida por aproximadamente 8 horas (o durante

la noche).

• Los recipientes HOLDCOLD pueden usarse ya sea para reemplazar
los paquetes de hielo y los recipientes de acero inoxidable o los
envases No.10 estándar. Un recipiente HOLDCOLD tiene una
capacidad de 2,6 litros.

3 Coloque un paquete eutéctico o recipiente HOLDCOLD en el resguardo o

base. Mantenga los demás paquetes de hielo o recipientes HOLDCOLD en

el congelador para tenerlos listos cuando vaya a usarlos.

4 SI VA A USAR PAQUETES EUTÉCTICOS, instale el recipiente de acero

inoxidable en el resguardo o base después de instalar el paquete de hielo.

5 INSTALE LA TAPA O LA BOMBA.

6 SUPERVISE LA TEMPERATURA DEL PRODUCTO SEGÚN SE REQUIERA Y

MANTENGA EL PRODUCTO A UNA TEMPERATURA DE 4ºC O INFERIOR
PARA IMPEDIR QUE EL PRODUCTO SE TORNE PELIGROSO.

• Retire el paquete eutéctico de hielo o el recipiente HOLDCOLD
del resguardo o la base cuando la temperatura del producto sea
superior a 4ºC y reemplácelo por otro paquete de hielo congelado
o recipiente HOLDCOLD que haya estado en el congelador por la
cantidad mínima de horas requeridas para congelarse del todo.

• Un paquete eutéctico de hielo puede mantener el producto a
una temperatura de 4ºC o inferior durante 4 horas cuando se
coloca en un resguardo o base aislados y lleno con el producto

refrigerado.

• Un paquete HOLDCOLD puede mantener el producto a una
temperatura de 4ºC o inferior durante 12 horas cuando se
coloca en un resguardo o base aislados y lleno con el producto

refrigerado.

Server Products Inc. no puede hacerse responsable por la temperatura
de servicio real del producto. Es responsabilidad del usuario
cerciorarse de mantener y servir el producto a una temperatura
segura.

2 01804

3

4

5

ENGLISH FRANÇAIS ESPAÑOL

Unit take-down

1 REMOVE LID OR PUMP.

2 REMOVE STAINLESS STEEL JAR OR HOLDCOLD JAR FROM SHROUD OR BASE.

3 IF USED, REMOVE EUTECTIC ICE PACK FROM SHROUD OR BASE.

4 RE-FREEZE EUTECTIC ICE PACK(S) OR HOLDCOLD JAR(S).

• Each eutectic ice pack must be allowed to freeze for about 12

hours (or overnight) prior to use.

• Each HOLDCOLD jar must be allowed to freeze upside down for

about 8 hours (or overnight) prior to use.

Safety GUidelineS

According to food and safety regulations, most foods must be stored and/or served
at certain temperatures or they could become hazardous. Check with your local
food and safety regulators for specic guidelines.

• Be aware of the product you are serving and the temperature the

product is required to maintain. Server Products Inc. can not be
responsible for the serving of potentially hazardous product.

• NSF International lists this pump as: “NOT ACCEPTABLE FOR

DISPENSING POTENTIALLY HAZARDOUS FOODS.”

Stainless steel is one of the best materials for food serving and storage, but there
are many products which can corrode it. If you notice corrosion beginning on any
stainless steel surface, you may need to change the cleansing agent, sanitizing
agent, or the cleaning procedures you are using.

• Products containing: acids, alkalines, chlorine, or salt can corrode

stainless steel.

• Sauerkraut corrodes stainless steel. Server Products Inc. regrets

that we can not honor warranty claims on stainless steel parts

that have been affected by sauerkraut.

InsulatedUnits

DO NOT EXPOSE THE INSULATED SHROUD OR BASE OF THE UNIT TO A
DISHWASHER OR TEMPERATURES OVER 150°F, THIS WILL DAMAGE THE
INSULATION.

DO NOT PLACE ICE PACKS OR CRUSHED ICE INTO NON-INSULATED UNITS, they

are not designed to hold water and will leak.

EutecticIcePacksandHOLDCOLDJars

Do not expose ice packs OR HOLDCOLD JARS to a dishwasher or any extreme heat,
this could cause leakage or explosion of the ice packs or HOLDCOLD jars.

démontaGe de l’appareil

1 RETIREZ LE COUVERCLE OU LA POMPE.

2 RETIREZ LE RÉCIPIENT EN ACIER INOXYDABLE OU LE RÉCIPIENT

HOLDCOLD DE LA COQUE OU DU SOCLE.

3 LE CAS ÉCHÉANT, RETIREZ LE CRYOSAC DE LA COQUE OU DU SOCLE.

4 RECONGELEZ UN OU PLUSIEURS CRYOSACS OU RÉCIPIENTS HOLDCOLD.

• Chaque cryosac doit rester au congélateur pendant 12 heures

environ (ou toute une nuit) avant usage.

• Chaque récipient HOLDCOLD doit rester au congélateur pendant

8 heures environ (ou toute une nuit) avant usage, placé à
l’envers.

ConSiGneS de SéCUrité

Conformément aux réglementations alimentaires et de sécurité, la plupart des
aliments doivent être stockés et/ou servis à certaines températures sous peine de
devenir dangereux. Renseignez-vous auprès des instances réglementaires locales
pour obtenir des consignes spéciques.

• Ne perdez pas de vue la nature du produit servi et la température

à laquelle vous devez le maintenir. Server Products, Inc. ne peut
pas être responsable du service de produits potentiellement
dangereux.

• La NSF International dénit cette pompe ainsi : « Ne convient

pas à la distribution d’aliments potentiellement dangereux ».

L’acier inoxydable est l’un des meilleurs matériaux pour le service et la conservation
des aliments, cependant une grande quantité de produits peut le corroder. Si vous
remarquez la moindre trace de corrosion sur l’acier inoxydable, il serait sage de
changer votre produit de nettoyage ou de désinfection, ou encore de modier les
procédure de nettoyage que vous utilisez.

• Les produits contenant : des acides, des produits alcalins, du

chlore ou du sel risquent de corroder l’acier inoxydable.

• La choucroute corrode l’acier inoxydable. Server Products, Inc.

regrette de ne pas pouvoir honorer les demandes sous garantie

portant sur les pièces en acier inoxydable détériorées par de la

choucroute.

Modèlesisothermes-

Ne passez pas la coque ou le socle isotherme du distributeur au lave-vaisselle et ne
l’exposez pas à des températures supérieures à 66 °C, sous peine d’endommager
la matière isolante.

deSarmado de la Unidad

1 RETIRE LA TAPA O LA BOMBA.

2 RETIRE DEL RESGUARDO O LA BASE EL RECIPIENTE DE ACERO INOXIDABLE

O EL RECIPIENTE HOLDCOLD.

3 RETIRE TAMBIÉN EL PAQUETE EUTÉCTICO DEL RESGUARDO O LA BASE,

SI CORRESPONDE.

4 VUELVA A CONGELAR LOS PAQUETES EUTÉCTICOS DE HIELO O LOS

RECIPIENTES HOLDCOLD.

• Antes de usar cada paquete eutéctico de hielo, deje que se

congele por aproximadamente 12 horas (o durante la noche).

• Antes de usar cada recipiente HOLDCOLD, deje que se congelen

en posición invertida por aproximadamente 8 horas (o durante

la noche).

paUtaS de SeGUridad

Según las normas sobre alimentos y seguridad, la mayoría de los alimentos deben
almacenarse o servirse a cierta temperatura, de lo contrario pueden ser peligrosos.
Consulte las normas locales sobre pautas especícas de seguridad y alimentos.

• Tenga presente el producto que se va a servir y la temperatura de

conservación que éste requiere. Server Products, Inc. no puede
hacerse responsable por servir un producto potencialmente

peligroso.

• NSF International registra esta bomba como: “No apta para

dispensar alimentos potencialmente peligrosos”.

El acero inoxidable es uno de los mejores materiales para servir y almacenar
alimentos, pero existen muchos productos que pueden corroerlo. Si detecta
signos de corrosión en alguna supercie de acero inoxidable, puede que sea
necesario cambiar los agentes de limpieza o desinfección, o bien modicar los
procedimientos de limpieza.

Los productos que contienen: agentes ácidos o alcalinos, cloro o sal pueden
corroer el acero inoxidable.

El chucrut corroe el acero inoxidable. Server Products, Inc. no ofrece ninguna
garantía para las piezas de acero inoxidable que resulten afectadas por el

chucrut.

Unidadesaisladas

No lave el resguardo o la base de la unidad en lavadoras de vajilla ni los exponga
a temperaturas superiores a 65,5°C, ya que se dañará el aislamiento.

1

2

3

01804 3

ENGLISH FRANÇAIS ESPAÑOL

Safety GUidelineS (Contin.)

The operating temperature range for the eutectic ice packs or HOLDCOLD jars
is between -40°F and 175°F

CleaninG

Before rst use and after use daily, disassemble and clean unit. Stainless steel
parts can corrode. It is important to clean, rinse, sanitize, and dry these parts
daily and properly. Failure to comply with any of these instructions may void
unit warranty:

1 See Unit Take-Down.

2 WASH ALL PARTS WITH DISHWASHING DETERGENT AND HOT WATER

DAILY. RINSE THOROUGHLY AND DRY WITH A CLEAN SOFT CLOTH.

• Do not use abrasive cleansers, scrapers, steel pads, steel wool,

or other cleaning tools that can scratch any polished surfaces.

• A general purpose, nonabrasive cleaner may be used on hard

to remove food deposits.

• A nontoxic glass cleaner may be used for cleaning any stainless

steel parts.

3 SANITIZE PARTS FOLLOWING YOUR LOCAL SANITIZATION REQUIREMENTS.

ALL PARTS IN CONTACT WITH FOOD MUST BE SANITIZED. ALL PARTS IN
CONTACT WITH FOOD MUST BE SANITIZED.

InsulatedUnits

DO NOT EXPOSE THE INSULATED SHROUD OR BASE OF THE UNIT TO A
DISHWASHER OR TEMPERATURES OVER 150°F, THIS WILL DAMAGE THE
INSULATION.

DO NOT PLACE ICE PACKS OR CRUSHED ICE INTO NON-INSULATED UNITS, they

are not designed to hold water and will leak.

EutecticIcePacksandHOLDCOLDJars

Do not expose ice packs OR HOLDCOLD JARS to a dishwasher or any extreme heat,
this could cause leakage or explosion of the ice packs or HOLDCOLD jars.

The operating temperature range for the eutectic ice packs or HOLDCOLD jars
is between -40°F and 175°F.

4 ALLOW PARTS TO FULLY AIR DRY AFTER SANITIZATION.

Various elements and minerals, such as chlorides in tap water, can accumulate

on stainless steel parts and create corrosion.

To prevent corrosion on any stainless steel parts, it is important to fully air dry, as
required after sanitization, or to fully dry with a clean soft cloth regularly.

See separate pump manual for specic pump cleaning instruction.

ConSiGneS de SéCUrité (Contin.)

NE PLACEZ PAS DE CRYOSACS NI DE GLACE PILÉE DANS DES MODÈLES NON
ISOTHERMES, car ils ne sont pas conçus pour contenir de l’eau et ils fuiront.

CryosacsetrécipientsHOLDCOLD

Ne passez pas les cryosacs ni les récipients HOLDCOLD au lave-vaisselle et ne
les exposez pas à une chaleur extrême, sous peine de causerv des fuites ou
l’explosion des cryosacs ou des récipients HOLDCOLD.

La plage de température d’utilisation des cryosacs ou récipients HOLDCOLD
est de –20 à 79 °C.

nettoyaGe

Démontez et nettoyez l’appareil avant la première utilisation et après chaque
utilisation ultérieure. Les pièces en acier inoxydable craignent la corrosion. Il est
important de nettoyer, rincer, désinfecter et essuyer correctement ces pièces tous
les jours. Il convient de respecter toutes ces consignes sous peine d’annulation
de la garantie :

1 Consultez Démontage de l’appareil.

2 LAVEZ CHAQUE JOUR TOUS LES COMPOSANTS AVEC DU LIQUIDE-

VAISSELLE ET DE L’EAU CHAUDE. RINCEZ SOIGNEUSEMENT ET SÉCHEZ
AVEC UN CHIFFON DOUX ET PROPRE.

• N’utilisez pas d’agents de nettoyage abrasifs, racloirs, tampons

en acier, laine d’acier ou autres ustensiles de nettoyage pouvant

rayer les surfaces polies.

• Vous pouvez utiliser un nettoyant polyvalent non abrasif sur les

dépôts alimentaires difciles à retirer.

• Il est possible d’utiliser un nettoyant non toxique pour vitres sur

les pièces en acier inoxydable.

3 DÉSINFECTEZ LES PIÈCES CONFORMÉMENT AUX CONSIGNES D’HYGIÈNE

LOCALES. TOUTES LES PIÈCES EN CONTACT AVEC LES ALIMENTS DOIVENT
ÊTRE DÉSINFECTÉES.

Modèlesisothermes

NE PASSEZ PAS LA COQUE OU LE SOCLE ISOTHERME DU DISTRIBUTEUR AU
LAVE-VAISSELLE ET NE L’EXPOSEZ PAS À DES TEMPÉRATURES SUPÉRIEURES À
66 °C, SOUS PEINE D’ENDOMMAGER LA MATIÈRE ISOLANTE.

NE PLACEZ PAS DE CRYOSACS NI DE GLACE PILÉE DANS DES MODÈLES NON
ISOTHERMES, car ils ne sont pas conçus pour contenir de l’eau et ils fuiront.

CryosacsetrécipientsHOLDCOLD

Ne passez pas les cryosacs ni les récipients HOLDCOLD au lave-vaisselle et ne les
exposez pas à une chaleur extrême, sous peine de causer des fuites ou l’explosion
des cryosacs ou des récipients HOLDCOLD.

La plage de température d’utilisation des cryosacs ou récipients HOLDCOLD est
de –20 à 79 °C.

4 LAISSEZ COMPLÈTEMENT SÉCHER LES PIÈCES À L’AIR APRÈS

DÉSINFECTION.

Différents éléments et minéraux, tels que les chlorures de l’eau du robinet, peuvent
s’accumuler sur les pièces en acier inoxydable et entraîner leur corrosion.

Le séchage complet de toutes les pièces à l’air (après la désinfection) ou avec un
chiffon doux et propre, peut contribuer à empêcher la corrosion.

Reportez-vous au manuel de la pompe pour y lire les instructions de

nettoyage spéciques de la pompe.

paUtaS de SeGUridad (Contin.)

NO COLOQUE PAQUETES DE HIELO NI HIELO PICADO EN UNIDADES NO
AISLADAS, pues no están diseñadas para contener el agua y presentarán

fugas.

PaqueteseutécticosdehieloyrecipientesHOLDCOLD

No lave los paquetes de hielo o RECIPIENTES HOLDCOLD en lavadoras de vajilla
ni al calor extremo, ya que los paquetes de hielo o los recipientes HOLDCOLD
podrían presentar fugas o explotar.

El margen de temperatura de utilización de los paquetes eutécticos o recipientes
HOLDCOLD es entre -40°C y 79,5°C..

limpieza

Desarme y limpie la unidad antes de usarla por primera vez y después de cada
uso. Las piezas de acero inoxidable pueden corroerse. Es importante limpiar,
enjuagar, desinfectar y secar diariamente las piezas en forma adecuada. El no
acatar estas instrucciones podría anular la garantía de la unidad:

1 Consulte la sección Desarmado de la unidad.

2 LAVE DIARIAMENTE TODAS LAS PIEZAS CON DETERGENTE PARA VAJILLA

Y AGUA TIBIA. ENJUÁGUELOS TOTALMENTE Y SÉQUELOS CON UN PAÑO
SUAVE.

• No use limpiadores abrasivos, raspadores, estropajos, virutas

de acero, ni ningún utensilio de limpieza que pueda rayar las
supercies pulidas.

• Emplee un limpiador no abrasivo de uso común para eliminar

los restos de comida endurecidos.

• Se puede utilizar un limpiacristales no tóxico para limpiar las

piezas de acero inoxidable.

3 DESINFECTE LAS PIEZAS SEGÚN LOS REQUISITOS DE SU LOCALIDAD.

DESINFECTE TODAS LAS PIEZAS QUE ENTRAN EN CONTACTO CON LOS
ALIMENTOS.

Unidadesaisladas

NO LAVE EL RESGUARDO O LA BASE DE LA UNIDAD EN LAVADORAS DE VAJILLA
NI LOS EXPONGA A TEMPERATURAS SUPERIORES A 65,5°C, YA QUE SE DAÑARÁ
EL AISLAMIENTO.

NO COLOQUE PAQUETES DE HIELO NI HIELO PICADO EN UNIDADES NO
AISLADAS, pues no están diseñadas para contener el agua y presentarán

fugas.

PaqueteseutécticosdehieloyrecipientesHOLDCOLD

No lave los paquetes de hielo o RECIPIENTES HOLDCOLD en lavadoras de vajilla
ni al calor extremo, ya que los paquetes podrían presentar fugas o explotar.

El margen de temperatura de utilización de los paquetes eutécticos o recipientes
HOLDCOLD es entre -40°C y 79,5°C.

4 DEJE QUE LAS PIEZAS SE SEQUEN TOTALMENTE AL AIRE LIBRE UNA VEZ

DESINFECTADAS.

La presencia en el agua potable de diversos elementos y minerales tales como
cloruros, pueden causar corrosión si se acumulan en las piezas de acero inoxidable.
Para evitar dicha corrosión, seque totalmente las piezas después de desinfectarlas,
ya sea dejándolas al aire libre o frotándolas con un paño suave.

En el manual de la bomba que viene por separado encontrará

instrucciones especícas sobre el lavado de la bomba.

4 01804

ENGLISH FRANÇAIS ESPAÑOL

ServiCe

Contact your dealer or Server Products Inc. customer service department for
the following:

ORDERINGREPLACEMENTPARTS

Be prepared to give this information:

1.ModelNumber

2.SeriesNumber

3.PartDescription

4.PartNumber

You can nd the unit model number, series number, and other specic data
stamped on the bottom or back side of every unit.

General ServiCe, repair, or retUrnS

Before sending any item to Server Products for service, repair, or return, contact
Server Customer Service to request a RETURN AUTHORIZATION NUMBER.
Merchandise must be sent to Server with this number.

Goods being returned for credit must be in new and unused condition and not
more than 90 days old and will be subject to a 20% (percent) restocking charge.
Electrical parts (thermostats, heating elements etc.) are not returnable.

Server Products maintains a fully staffed service department with highly skilled
factory trained personnel.

Service is extremely prompt. Under normal circumstances, a repaired unit is
shipped out the day after it is received. Labor charges are reasonable.

Server prodUCtS limited warranty

All Server Products equipment is backed by a two-year limited warranty against
defects in materials and workmanship. For complete warranty information go
to: www.server-products.com

réparationS

Contactez votre revendeur ou le service clientèle de Server Products Inc. pour:

COMMANDEDEPIÈCESDERECHANGE

Soyez prêt à fournir ces informations :

1.Numérodemodèle

2.Numéro de série

3.Description de la pièce

4.Numéro de référence de la pièce

Le numéro de modèle, le numéro de série et autres renseignements gurent en
dessous ou à l’arrière de tout appareil.

maintenanCe Générale, réparationS oU renvoiS

Avant d’envoyer un composant à Server Products pour maintenance, réparation
ou retour, contactez le service clientèle Server Products pour demander un
NUMÉRO D’AUTORISATION DE RETOUR. La marchandise renvoyée à Server

doit indiquer ce numéro.

La marchandise renvoyée pour crédit doit être à l’état neuf et avoir moins de 90
jours été utilisée, ne pas avoir plus d’un an d’âge et elle fera l’objet de frais de
réapprovisionnement de 20 %. Les composants électriques (thermostats, éléments
chauffants, etc.) ne peuvent pas être renvoyés.

Server Products dispose d’un service clientèle complet doté d’un personnel
extrêmement compétent formé en usine.

Le service est très rapide. Dans la plupart des cas, l’appareil réparé est réexpédié
le jour qui suit sa réception. Les frais de main-d’œuvre sont raisonnables.

Garantie limitée de Server prodUCtS

Tous les produits Server Products sont assortis d’une garantie limitée de deux ans contre
tout défaut de matériels et de main-d’œuvre. Car les renseignements complets de
garantie vont : www.server-products.com

ServiCio

Comuníquese con su distribuidor o con el departamento de servicio al
cliente de Server Products Inc. para obtener mayor información sobre lo
siguiente:

CÓMOPEDIRREPUESTOS

Es posible que se le solicite la siguiente información:

1.Número de modelo

2.Número de serie

3.Descripción de la pieza

4.Número de pieza

En la parte inferior o posterior de la unidad encontrará los números de
modelo, serie y demás información pertinente.

ServiCio General, reparaCión o devolUCioneS

Si debe enviar un producto a Server Products por servicio, reparación o
devolución, comuníquese con el departamento de servicio al cliente y solicite

un NÚMERO DE AUTORIZACIÓN DE DEVOLUCIÓN. La mercancía debe
enviarse a Server con este número.

Los productos que se devuelvan para recibir crédito deben estar en
condiciones nuevas y sin usar y no tener más de 90 dias, y están sujetos
a un 20% (por ciento) de cargo de reposición en inventario. No se pueden
devolver piezas eléctricas (termostatos, elementos calentadores, etc.).

Server Products cuenta con un departamento de servicio con personal

altamente calicado entrenado en la fábrica.
Nuestro servicio es muy puntual. En circunstancias normales, las unidades

reparadas se despachan al día siguiente. Nuestros cargos por concepto de
mano de obra son razonables.

Garantía limitada de Server prodUCtS

Todos los equipos de Server Products están cubiertos por una garantía
limitada de dos años contra defectos de fabricación y materiales. Para la
garantía completa información van: www.server-products.com

 PARTSLIST LISTEDESPIÉCES LISTADEPIEZAS

Model # For Model Number Description Descripción Descripción

94009 94000, 94070, 94090 Stainless Steel Jar Récipient en acier inoxydable Recipiente de acero inoxidable

94010 94000, 94111, 94113 Pump, CSM Pompe, CSM Bomba, CSM

94013 94000, 94070, 94090 Ice Pack, Round Eutectic Cryosac, rond Paquete de hielo, eutéctico redondo

94030 94000, 94070, 94113, 94090,

94055 94111, 94113, 94123 HOLDCOLD Jar, round, black Récipient HOLDCOLD, rond, noir Recipiente HOLDCOLD, redondo, negro

94056 94113, 94123 HOLDCOLD Jar, round, white Récipient HOLDCOLD, rond, blanc Recipiente HOLDCOLD, redondo, blanco

94080 94070 Pump, MMS Pompe, MMS Bomba, MMS

94091 94090, 94123 Lid, .313” Diameter hole Couvercle, trou de 7,9 mm de diamètre Tapa, orificio con diámetro de 8 mm

94123

Base, CSM and MMS Socle, CSM et MMS Base, CSM y MMS

01804 5

94000

CSM

94010

94009

9 4 111
94113

CSM

94010

94055(1)-94111
94055(1),
94056(1)-94113

6 01804

94039

94044

81058(4)

94013(2)

94030

94039

94030

94044

81058(4)

94090

ECH

94123

ECH

94091

94091

94009

94055(1),
94056(1)-94123

94013(2)

94039

94044

91058

94030

94039

94044

91058

94030

01804 7

94070

MMS

94080

94009

8 01804

94039

94044

81058(4)

94013(2)

94030
