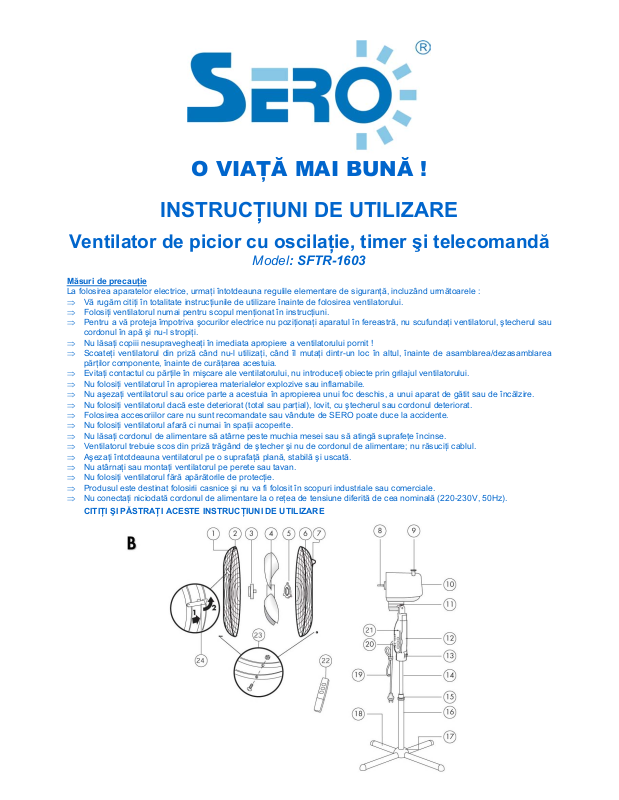

Sero SFTR-1603 User guide [ro]

O VIAŢĂ MAI BUNĂ !

INSTRUCŢIUNI DE UTILIZARE

Ventilator de picior cu oscilaţie, timer şi telecomandă

Model: SFTR-1603

Măsuri de precauţie

La folosirea aparatelor electrice, urmaţi întotdeauna regulile elementare de siguranţă, incluzând următoarele :

⇒ Vă rugăm citiţi în totalitate instrucţiunile de utilizare înainte de folosirea ventilatorului.
⇒ Folosiţi ventilatorul numai pentru scopul menţionat în instrucţiuni.
⇒ Pentru a vă proteja împotriva şocurilor electrice nu poziţionaţi aparatul în fereastră, nu scufundaţi ventilatorul, ştecherul sau

cordonul în apă şi nu-l stropiţi.

⇒ Nu lăsaţi copiii nesupravegheaţi în imediata apropiere a ventilatorului pornit !
⇒ Scoateţi ventilatorul din priză când nu-l utilizaţi, când îl mutaţi dintr-un loc în altul, înainte de asamblarea/dezasamblarea

părţilor componente, înainte de curăţarea acestuia.

⇒ Evitaţi contactul cu părţile în mişcare ale ventilatorului, nu introduceţi obiecte prin grilajul ventilatorului.
⇒ Nu folosiţi ventilatorul în apropierea materialelor explozive sau inflamabile.
⇒ Nu aşezaţi ventilatorul sau orice parte a acestuia în apropierea unui foc deschis, a unui aparat de gătit sau de încălzire.
⇒ Nu folosiţi ventilatorul dacă este deteriorat (total sau parţial), lovit, cu ştecherul sau cordonul deteriorat.
⇒ Folosirea accesoriilor care nu sunt recomandate sau vândute de SERO poate duce la accidente.
⇒ Nu folosiţi ventilatorul afară ci numai în spaţii acoperite.
⇒ Nu lăsaţi cordonul de alimentare să atârne peste muchia mesei sau să atingă suprafeţe încinse.
⇒ Ventilatorul trebuie scos din priză trăgând de ştecher şi nu de cordonul de alimentare; nu răsuciţi cablul.
⇒ Aşezaţi întotdeauna ventilatorul pe o suprafaţă plană, stabilă şi uscată.
⇒ Nu atârnaţi sau montaţi ventilatorul pe perete sau tavan.
⇒ Nu folosiţi ventilatorul fără apărătorile de protecţie.
⇒ Produsul este destinat folosirii casnice şi nu va fi folosit în scopuri industriale sau comerciale.
⇒ Nu conectaţi niciodată cordonul de alimentare la o reţea de tensiune diferită de cea nominală (220-230V, 50Hz).

CITIŢI ŞI PĂSTRAŢI ACESTE INSTRUCŢIUNI DE UTILIZARE

B. DESCRIEREA PĂRŢILOR COMPONENTE – modelul de picior

1. Grilaj frontal

2. Margine grilaj frontal

3. Piuliţă elice

4. Elice

5. Piuliţă grilaj spate

6. Grilaj spate

7. Mâner

8. Ax motor

9. Buton control oscilaţii

10. Ansamblul motor

11. Ajustare direcţie ventilare

12. Cutie panou control

13. Şurub fixare

14. Tub telescopic

15. Inel ajustare înălţime

16. Tub bază

17. Capac bază

18. Picioare în cruce

19. Cordon alimentare

20. Panou control

21. Receptor infraroşu

22. Telecomandă infraroşu

23. Şurub-piuliţă de siguranţă

24. Cleme

ASAMBLARE VENTILATOR DE PICIOR (SFTR-1603):

⇒ Luaţi cele 2 picioare de metal ale bazei (18). Veţi observa că una dintre ele are o tăietură în formă dreptunghiulară pe

partea interioară iar cealaltă o tăietură pe partea superioară. Luaţi piciorul cu tăietura pe partea interioară şi aşezaţi-l peste
piciorul cu tăietura pe partea superioară, potrivind secţiunile lipsă una peste alta. Apăsaţi astfel încât cele 2 piese să se
îmbine perfect (fig. 3).

⇒ Puneţi tubul bază (16) peste picoarele îmbinate (18) astfel încât găurile pentru şuruburi să se potrivească (fig. 3). Strângeţi

şuruburile pentru a obţine o bază fermă.

⇒ Aşezaţi în poziţie capacul bazei (17), care acoperă şuruburile.
⇒ Reglaţi înălţimea dorită pentru tubul telescopic (14) – acest lucru pemite reglarea înălţimii ventilatorului.
⇒ Deşurubaţi piuliţa grilajului (5). Fixaţi grilajul spate (6) pe ansamblul motor, fiţi atenţi ca găurile să se potrivească, mânerul

(7) să fie sus şi grilajul să fie bine fixat. Înşurubaţi piuliţa (5), asigurându-vă că grilajul este bine fixat.

⇒ Introduceţi elicea (4) pe axul motorului (8) şi apăsaţi până când elicea se opreşte. Fixaţi cu ajutorul piuliţei (3), înşurubând

în sens invers acelor de ceasornic până când elicea este perfect strânsă pe axul motorului. Verificaţi elicea, învârtind cu
mâna. Elicea ar trebui să se învărtă uşor, fără frânări evidente şi fără sunete de frecare.

⇒ Montaţi grilajul frontal (1) fixându-l pe grilajul spate (6) (fig. 1).
⇒ Deschideţi complet clemele de pe circumferinţa grilajului frontal (24), apoi potriviţi grilajul frontal (1) peste grilajul spate (6)

şi fixaţi clema fixă din partea superioară a grilajului frontal peste grilajul spate (fig. 1). Presaţi clemele înspre interior peste
ansamblul grilajului. În final fixaţi întregul ansamblu grilaj cu ajutorul şurubulului şi piuliţei livrate (vezi fig. 2).

UTILIZARE VENTILATOR DE PICIOR (SFTR-1603):

⇒ Puneţi ventilatorul pe o suprafaţă netedă, stabilă şi uscată.
⇒ Conectaţi cordonul de alimentare la reţeaua de tensiune (230 V, 50 Hz).
⇒ Porniţi ventilatorul şi selectaţi viteza dorită prin apăsarea butonului corespunzător de pe panoul de control (20):

OFF - pentru oprirea ventilatorului
SPEED - pentru selectarea vitezei ventilatorului, în următoarea ordine

- viteză mică – adiere silenţioasă (ledul L rămâne aprins)

- viteză medie – utilizare normală (ledul M rămâne aprins)

- viteză maximă – când este necesară o răcire rapidă şi o circulare rapidă a aerului (ledul H rămâne aprins)

Funcţionare cu timer (programator) - numai modelul SFTR 1603

Pentru activarea programatorului, cu ventilatorul pornit, apăsaţi butonul TIME. La
fiecare apăsare a acestui buton, se setează durata dorită de funcţionare a
ventilatorului, în următoarea secvenţă: 1oră / 2 ore / 4 ore / 8 ore. Durata setată va fi
evidenţiată prin aprinderea ledului corespunzător timpului de oprire setat (1/2/4/8).
Apăsarea butonului OFF va elimina toate setările anterioare ale programatorului.

Utilizarea telecomenzii - numai modelul SFTR 1603

Toate funcţiile de mai sus (OFF, SPEED şi TIME) pot fi accesate şi cu ajutorul
telecomenzii (fig. 4). Când utilizaţi telecomanda (22), îndreptaţi-o întotdeauna spre
receptorul infraroşu (21) de pe panoul de control (20)

Instalarea/Schimbarea bateriei telecomenzii

Pentru ca telecomanda să funcţioneze, trebuie doar să instalaţi bateriile existente.
Pentru a deschide compartimentul bateriilor, apăsaţi uşor şi trageţi înapoi în direcţia
săgeţilor.
Introduceţi 2 baterii (tip AAA) respectând polarităţile (plus/minus) însemnate pe
compartimentul bateriilor. Pentru a preveni posibilitatea stricării telecomandei, folosiţi
întotdeauna baterii alkaline de cea mai bună calitate, înlocuiţi întotdeauna ambele

fig. 4

baterii uzate cu unele noi, fără să faceţi combinaţii de genul: o baterie nouă şi una
veche.

Utilizarea cu sau fără regim oscilant

Pentru ca ventilatorul să funcţioneze în regim oscilant apăsaţi butonul de control al oscilaţiei (9). Acest buton se află deasupra
ansamblului motor. Ventilatorul va oscila în plan orizontal. Pentru funcţionare în regim staţionar (pentru oprirea oscilaţiei), trageţi
uşor butonul de control al oscilaţiei în sus. ACEST BUTON SE VA OPERA DOAR CU VENTILATORUL OPRIT.
Direcţia de ventilare poate fi reglată în raport cu baza (în plan vertical) cu ajutorul mâinii, prin ridicarea sau coborârea uşoară a
ansamblului motor (10). E normal să se audă nişte trosnete.
După o folosire mai îndelungată, s-ar putea ca ansamblul motor să nu mai stea în poziţia dorită. Acest lucru se poate uşor
remedia, strâgând cu o şurubelniţă şurubul de sub ansamblul motor (10).

ÎNTREŢINERE, CURĂŢARE ŞI DEPOZITARE

⇒ Înainte de curăţare opriţi ventilatorul şi scoateţi ştecherul din priză.
⇒ Ştergeţi mai întâi depunerile de praf cu o cârpă moale.
⇒ Elicea şi grilajele de protecţie trebuiesc curăţate periodic pentru funcţionare optimă. Scoateţi ştecherul din priză şi efectuaţi

operaţiunile de dezasamblare a pieselor ce trebuiesc curăţate. Ştergeţi cu o cârpă umedă şi apoi cu una uscată.

⇒ Petele mai persistente pot fi curăţate prin frecarea suprafeţei pătate cu o cârpă curată înmuiată în alcool.
⇒ Niciodată nu introduceţi vreuna din părţile componente în apă. Ştergeţi întotdeauna ventilatorul doar cu cârpă uscată sau

puţin umezită.

⇒ Depozitaţi ventilatorul într-un loc uscat şi răcoros. Păstraţi cutia originală a ventilatorului pentru eventuale probleme de

garanţie, pentru o mai bună depozitare sau pentru transportul ventilatorului.

INFORMAŢII TEHNICE:

Voltaj : 230 V / 50 Hz
Putere: 50 W
Diametru: 16” (40,6 cm.)
3 setări pentru viteză
Timer 1, 2, 4, 8 ore
Telecomandă
Nivel zgomot < 65 dB(A)

Indicaţii pentru protecţia mediului înconjurător

Aparatele electrice uzate sunt materiale valoroase, motiv pentru care locul lor
nu este la gunoiul menajer! Din această cauză, vă rugăm să ne sprijiniţi şi să
participaţi la protejarea resurselor naturale şi a mediului înconjurător, prin
predarea acestui aparat la centrele de preluare a acestora sau la importatorul
a cărui adresă o puteţi găsi în acest manual sau în certificatul de garanţie.

Unic importator în România : s.c. ZASS Romania s.r.l. (CUI: RO15328988)

Telefon/Fax : [phone], Fax: [phone]

Str. Coşbuc nr. 4, Tg. Mureş, jud. Mureş

www.sero.ro , e-mail: [email protected], [email protected]
