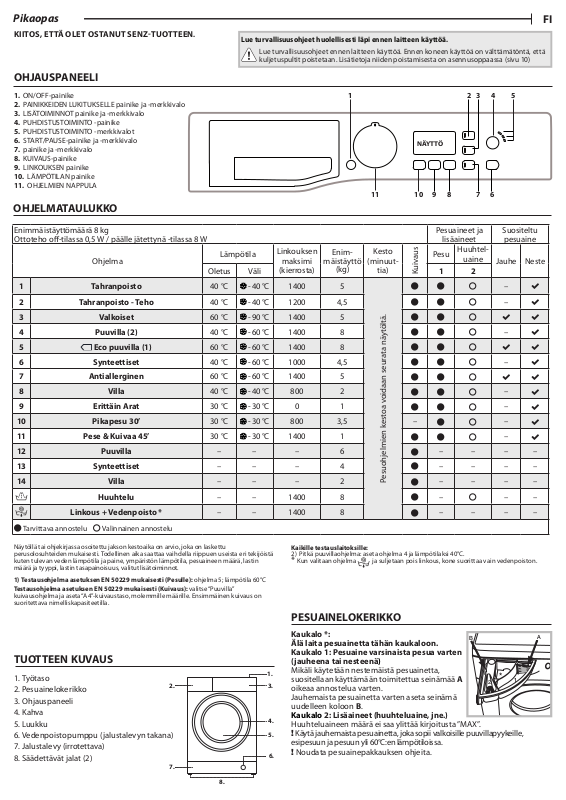

Pikaopas
1
2
A
B
*
KIITOS, ETTÄ OLET OSTANUT SENZTUOTTEEN.
OHJAUSPANEELI
Lue turvallisuusohjeet huolellisesti läpi ennen laitteen käyttöä
Lue turvallisuusohjeet ennen laitteen käyttöä. Ennen koneen käyttöä on välttämätöntä, että
kuljetuspultit poistetaan. Lisätietoja niiden poistamisesta on asennusoppaassa (sivu 10)
.
FI
1. ON/OFF-painike
2. PAINIKKEIDEN LUKITUKSELLE painike ja -merkkivalo
3. LISÄTOIMINNOT painike ja -merkkivalo
4. PUHDISTUSTOIMINTO -painike
5. PUHDISTUSTOIMINTO -merkkivalot
6. START/PAUSE-painike ja -merkkivalo
7. painike ja -merkkivalo
8. KUIVAUS-painike
9. LINKOUKSEN painike
10. LÄMPÖTILAN painike
11. OHJELMIEN NAPPULA
OHJELMATAULUKKO
Enimmäistäyttömäärä 8 kg
Ottoteho off -tilassa 0,5 W / päälle jätettynä -tilassa 8 W
Ohjelma
Lämpötila
Oletus Väli 1 2
1 Tahranpoisto 40 °C
2 Tahranpoisto - Teho 40 °C
3 Valkoiset 60 °C
4 Puuvilla (2) 40 °C
5
Eco puuvilla (1) 60 °C - 60 °C 1400 8
6 Synteettiset 40 °C
7 Antiallerginen 60 °C
8 Villa 40 °C
9 Erittäin Arat 30 °C
10 Pikapesu 30’ 30 °C
11 Pese & Kuivaa 45’ 30 °C
- 40 °C 1400 5
- 40 °C 1200 4,5
- 90 °C 1400 5
- 60 °C 1400 8
- 60 °C 1000 4,5
- 60 °C 1400 5
- 40 °C 800 2
- 30 °C 0 1
- 30 °C 800 3,5 –
- 30 °C 1400 1
12 Puuvilla – – – 6
13 Synteettiset – – – 4
14 Villa – – – 2
Huuhtelu – – 1400 8
Linkous + Vedenpoisto * – – 1400 8
Tarvittava annostelu Valinnainen annostelu
Linkouksen
maksimi
(kierrosta)
mäistäyttö
Enim-
(kg)
1
11
Kesto
(minuut-
tia)
Pesuohjelmien kestoa voidaan seurata näytöltä.
43
NÄYTTÖ
10
9
Pesu
2
8
7
Pesuaineet ja
lisäaineet
Huuhtel-
uaine
5
6
Suositeltu
pesuaine
Jauhe Neste
Kuivaus
–
–
–
–
– – – –
– – – –
– – – –
–
– – – –
–
–
–
–
– –
Näytöllä tai ohjekirjassa osoitettu jakson kestoaika on arvio, joka on laskettu
perusolosuhteiden mukaisesti. Todellinen aika saattaa vaihdella riippuen useista eri tekijöistä
kuten tulevan veden lämpötila ja paine, ympäristön lämpötila, pesuaineen määrä, lastin
määrä ja tyyppi, lastin tasapainoisuus, valitut lisätoiminnot.
1) Testausohjelma asetuksen EN 50229 mukaisesti (Pesulle): ohjelma 5; lämpötila 60°C
Testausohjelma asetuksen EN 50229 mukaisesti (Kuivaus): valitse “Puuvilla”
kuivausohjelma ja aseta “A4”-kuivaustaso, molemmille määrille. Ensimmäinen kuivaus on
suoritettava nimelliskapasiteetilla.
TUOTTEEN KUVAUS
1. Työtaso
2. Pesuainelokerikko
3. Ohjauspaneeli
4. Kahva
5. Luukku
6. Vedenpoistopumppu (jalustalevyn takana)
7. Jalustalevy (irrotettava)
8. Säädettävät jalat (2)
2.
7.
8.
Kaikille testauslaitoksille:
2) Pitkä puuvillaohjelma: aseta ohjelma 4 ja lämpötilaksi 40°C.
* Kun valitaan ohjelma ja suljetaan pois linkous, kone suorittaa vain vedenpoiston.
PESUAINELOKERIKKO
Kaukalo *:
Älä laita pesuainetta tähän kaukaloon.
Kaukalo 1: Pesuaine varsinaista pesua varten
(jauheena tai nesteenä)
Mikäli käytetään nestemäistä pesuainetta,
1.
suositellaan käyttämään toimitettua seinämää A
3.
oikeaa annostelua varten.
Jauhemaista pesuainetta varten aseta seinämä
uudelleen koloon B.
Kaukalo 2: Lisäaineet (huuhteluaine, jne.)
4.
Huuhteluaineen määrä ei saa ylittää kirjoitusta ”MAX”.
! Käytä jauhemaista pesuainetta, joka sopii valkoisille puuvillapyykeille,
5.
esipesuun ja pesuun yli 60°C:en lämpötiloissa.
! Noudata pesuainepakkauksen ohjeita.
6.
OHJELMAT
Noudata vaatteiden pesusymboleissa osoitettuja suosituksia.
Symbolissa osoitettu arvo on vaatteen pesuun suositeltu
enimmäislämpötila.
Tahranpoisto
ohjelma sopii erittäin likaisen kestävän kirjopyykin pesuun. Ohjelma takaa
normaalipesua (A-luokka) tehokkaamman pesun. Älä sekoita erivärisiä
pyykkejä tätä ohjelmaa käytettäessä. Suositellaan jauhemaista
pesuainetta. Suosittelemme, että pinttyneet tahrat esikäsitellään
tarkoitukseen sopivilla aineilla.
Kun valitaan kuivaustoiminto, pesun lopuksi suoritetaan automaattisesti
kuivaus kuten ulkoilmassa, mutta vältetään auringon säteistä aiheutuva
kellastuminen sekä mahdollisesti ilmassa olevasta pölystä johtuva
kirkkauden menetys. Voidaan asettaa ainoastaan kuivaustasot.
Suositellaan käyttämään kuivaustasoa “A2”.
Tahranpoisto - Teho
tämän ohjelman on suunniteltu pesemään vaatteista päivittäiset
pinttyneimmätkin tahrat tunnissa. Sopii värillisille sekakuituvaatteille
taaten herkän käsittelyn.
Kun valitaan kuivaustoiminto, pesun lopuksi suoritetaan automaattisesti
kuivaus kuten ulkoilmassa, mutta vältetään auringon säteistä aiheutuva
kellastuminen sekä mahdollisesti ilmassa olevasta pölystä johtuva
kirkkauden menetys. Voidaan asettaa ainoastaan kuivaustasot.
Suositellaan käyttämään kuivaustasoa “A2”.
Valkoiset
käytä jaksoa valkoisten pyykkien pesuun. Ohjelma on suunniteltu siten,
että valkoinen säilyy kirkkaana mahdollisimman pitkään. Jotta taataan
parhaat tulokset, suositellaan käyttämään jauhemaista pesuainetta.
Kun valitaan kuivaustoiminto, pesun lopuksi suoritetaan automaattisesti
kuivaus kuten ulkoilmassa, mutta vältetään auringon säteistä aiheutuva
kellastuminen sekä mahdollisesti ilmassa olevasta pölystä johtuva
kirkkauden menetys. Voidaan asettaa ainoastaan kuivaustasot.
Puuvilla
pyyhkeiden, alusvaatteiden, pöytäliinojen ym. kestävien keskilikaisten tai
likaisten puuvilla- ja pellavakankaiden pesuun.
Eco puuvilla
vähän likaisten puuvillavaatteiden pesuun. Lämpötiloissa 60 °C, tämä on
puuvillavaatteiden peruspesuohjelma, tehokkain veden ja energian
yhdistetyn kulutuksen osalta.
Synteettiset
keskilikaisten synteettisten kuitujen (kuten polyesteri, polyakryyli,
viskoosi ym.) tai puuvillasekoitteiden pesuun.
Antiallerginen
poistaa tärkeimmät allergeenit kuten siitepölyt, pölypunkit, kissan ja
koiran karvat.
Villa
Ohjelmalla 8 voidaan pestä pesukoneessa kaiken tyyppisiä villatuotteita,
myös merkinnällä “vain käsipesuun” varustettuja vaatteita. Parhaan
tuloksen saavuttamiseksi käytä erityistä villapesuainetta äläkä ylitä
täyttömäärä 2 kg.
Erittäin Arat
käytä ohjelmaa 9 pestäessä erittäin herkkiä pyykkejä, joissa on strassi- tai
paljettikoristeita.
Silkkisten pyykkien tai verhojen pesua 9 varten aseta valinta ”Delicate”
lisätoiminnolle .
Ennen pesua käännä vaatteet nurinpäin ja laita pienet pyykit
asianmukaiseen pesupussiin. Herkän pyykin pesuun soveltuvat parhaiten
nestemäiset pesuaineet.
Kun valitaan määräajallinen kuivaustoiminto, pesun lopuksi suoritetaan
erityisen hellä kuivaus, jossa liikkeet ovat kevyitä ja puhallettavaa ilmaa
säädetään asianmukaisesti.
Suositeltavat ajat ovat:
1 kg synteettisiä --> 150 min.
1 kg synteettisiä ja puuvillaa --> 180 min.
1 kg puuvillaa --> 180 min.
Kuivausaste riippuu pyykkimäärästä ja vastaavista materiaaleista.
Pikapesu 30’
hieman likaisten pyykkien nopeaan pesuun. Se ei sovellu villalle, silkille ja
käsinpestäville tuotteille.
Pese & Kuivaa 45’
käytä ohjelmaa hieman likaisten pyykkien nopeaan pesuun ja
kuivaukseen (Puuvilla ja synteettiset). Tämän jakson avulla voidaan pestä
ja kuivata jopa 1 kg pyykkiä ainoastaan 45 minuutissa. Parhaan tuloksen
saavuttamiseksi käytä nestemäistä pesuainetta; esikäsittele hihansuut,
kaulukset sekä tahrat.
Puuvilla
Kuivaa puuvillaa.
Synteettiset
Kuivaa Synteettiset.
Villa
Kuivaa Villa.
Huuhtelu
on suunniteltu huuhtelua ja linkousta varten.
Linkous + Vedenpoisto
on suunniteltu linkousta ja vedenpoistoa varten.
NÄY TTÖ
Näyttö on hyödyllinen koneen ohjelmoimiseksi ja sen kautta saadaan
paljon tietoja.
B
A
C
Lohkossa A näytetään käytettävissä olevien eri ohjelmien kestoaika ja
jakson käynnistyttyä sen jäljellä oleva aika (näytöllä näkyy valitun jakson
enimmäiskestoaika, joka saattaa lyhentyä muutaman minuutin kuluttua,
koska ohjelman todellinen kestoaika vaihtelee lastattujen pyykkien ja
annettujen asetusten mukaan); mikäli on asetettu VIIVÄSTETTY
KÄYNNISTYS, näytetään aika, jonka kuluttua käynnistetään valittu
ohjelma.
Lisäksi painamalla vastaavaa painiketta näytetään enimmäisarvot
lämpötilalle, linkousnopeudelle tai kuivaustyypille, jotka ovat
käytettävissä asetetulle ohjelmalle, tai viimeksi valitut vaihtoehdot, jos ne
sopivat yhteen valitun ohjelman kanssa.
Lohkossa B näytetään valitun jakson mukaiset ”pesuvaiheet” ja
käynnistetylle ohjelmalle käynnissä oleva ”pesuvaihe”:
Pesu
Huuhtelu
Linkous/ Vedenpoisto
Kuivaus
Lohkosta C löydetään vasemmalta lähtien kuvakkeet, jotka liittyvät
“lämpötilaan”, “linkoukseen” ja “Kuivaus”.
”Lämpötilan” palkit osoittavat korkeimman lämpötilatason, joka
voidaan valita asetetulle jaksolle.
“Linkouksen” palkit osoittavat korkeimman linkoustason, joka
voidaan valita asetetulle jaksolle.
Tunnus palaa kuivauksen säädön aikana.
Lukitun luukun merkkivalo
Palava symboli osoittaa, että luukku on lukittu. Vältä vahingot
odottamalla, että symboli sammuu ennen kuin luukku avataan.
Avaa luukku jakson ollessa käynnissä painamalla START/PAUSE-painiketta
, jos symboli ei pala, luukku voidaan avata.
ENSIMMÄINEN KÄYTTÖKERTA
Asennuksen jälkeen ennen varsinaista käyttöä suorita yksi pesujakso
pesuaineen kanssa ilman pyykkejä asettaen ohjelma ”Automaattinen
puhdistus”.
PÄIVITTÄINEN KÄYTTÖ
Valmistele pyykit noudattaen luvun ”SUOSITUKSIA JA EHDOTUKSIA”.
- Paina painiketta ON/OFF , START/PAUSE-painiketta vastaava
merkkivalo vilkkuu hitaasti vihreänä.
- Avaa luukkuovi. Laita pyykit koneeseen varoen ylittämästä
ohjelmataulukon mukaista täyttömäärää.
- Vedä lokerikko ulos ja kaada pesuaine asianmukaisiin kaukaloihin kuten
kuvataan luvussa ”PESUAINELOKERIKKO”.
- Sulje luukku.
- Lämpötilan ja/tai linkousnopeuden muuttaminen. Kone näyttää
automaattisesti asetetun ohjelman sallimat enimmäisarvot lämpötilalle ja
linkousnopeudelle tai viimeksi valitut arvot, jos ne sopivat yhteen valitun
ohjelman kanssa. Painettaessa painiketta vähennetään asteittain
lämpötilaa, kunnes saavutetaan kylmäpesu “OFF”. Painettaessa painiketta
vähennetään asteittain linkousnopeutta aina siihen saakka, että
linkous on poissuljettu “OFF”. Painettaessa vielä kerran painikkeita
asetetaan uudelleen korkeimmat mahdolliset arvot.
- Valitse haluamasi pesuohjelma.
- Valitse halutut lisätoiminnot.
- Painamalla START/PAUSE-painiketta käynnistä pesuohjelma, vastaava
merkkivalo vilkkuu vihreänä ja luukku lukkiutuu (symboli palaa).
OHJELMAN ASETTAMINEN TAUKOTILAAN
Aseta pesuohjelma taukotilaan painamalla START/PAUSE-painiketta ja
merkkivalo vilkkuu meripihkan värisenä. Käynnistä pesuohjelma
uudelleen sen keskeytyskohdasta painamalla uudelleen START/PAUSEpainiketta .
AVAA LUUKKU, JOS TARPEEN
Ohjelman käynnistymisen jälkeen symboli syttyy osoittaen, ettei
luukkua voida avata. Luukku pysyy lukittuna niin kauan kuin
pesuohjelma on käynnissä. Avaa luukku ohjelman ollessa käynnissä, jos
esimerkiksi haluat lisätä tai ottaa pois pyykkejä, painamalla START/
PAUSE-painiketta laittaen se taukotilaan. Merkkivalo vilkkuu
meripihkan värisenä. Jos symboli ei pala, luukku voidaan avata. Jatka
ohjelmaa painamalla uudellaan START/PAUSE-painiketta .
KÄYNNISSÄ OLEVAN PESUJAKSON VAIHTO
Muuta käynnissä oleva ohjelma laittamalla pyykinpesu-ja kuivauskone
taukotilaan painamalla START/PAUSE-painiketta (vastaava merkkivalo
vilkkuu meripihkan värisenä). Valitse siten haluttu jakso ja paina
uudelleen START/PAUSE-painiketta .
! Jos halutaan peruuttaa jo käynnistetty jakso, paina pitkään ON/
OFF-painiketta . Jakso keskeytetään ja kone sammuu.
OHJELMAN LOPPU
Osoitetaan näytölle ilmestyvällä kirjoituksella ”END”. Kun symboli
sammuu, luukku voidaan avata. Avaa luukku, poista pyykit ja sammuta
kone. Jos et paina painiketta ON/OFF , pesu-ja kuivauskone katkeaa
automaattisesti noin puoli tuntia.
LISÄTOIMINNOT
- Jos valittu lisätoiminto ei sovi yhteen asetetun ohjelman kanssa,
merkkivalo vilkkuu ja lisätoiminto ei kytkeydy päälle.
- Jos valittu lisätoiminto ei ole yhteensopiva toisen aiemmin asetetun
lisätoiminnon kanssa, ensimmäisen valitun toiminnon merkkivalo
vilkkuu ja kytketään päälle ainoastaan myöhemmin valittu lisätoiminto,
aktivoidun lisätoiminnon merkkivalo syttyy palamaan.
Eco Wash
Toiminnon Eco Wash avulla voidaan säästää energiaa, koska
pyykinpesussa käytettävää vettä ei lämmitetä - tämä on etu sekä
ympäristölle että sähkölaskun maksajalle. Todellakin vahvistettu toiminta
sekä veden kulutuksen optimointi takaavat parhaan mahdollisen tuloksen
perusjakson samassa keskimääräisen ajassa.
Parhaan pesutuloksen saavuttamiseksi suositellaan käyttämään
nestemäistä pesuainetta.
Kun valitaan myös kuivaustoiminto, pesun lopuksi suoritetaan
automaattisesti kuivaus, joka auttaa säästämään energiaa hyödyntäen
optimaalista ilman lämpötilan ja jakson kestoajan yhdistelmää.
Viivästetyn käynnistyksen asettaminen.
Esivalitun ohjelman viivästetyn käynnistyksen asettamiseksi paina
vastaavaa painiketta, kunnes saavutetaan haluttu viivästysaika. Kun
kyseinen lisätoiminto on kytketty päälle, vastaava merkkivalo palaa.
Viivästetyn käynnistyksen poistamiseksi paina painiketta, kunnes näytölle
tulee näkyviin kirjoitus “OFF”.
Lämpötila
Jokainen ohjelma sisältää esimääritetyn lämpötilan. Jos halutaan muuttaa
lämpötilaa, paina painiketta . Arvo osoitetaan näytöllä.
Linkous
Jokainen ohjelma sisältää esimääritetyn linkousnopeuden. Jos halutaan
muuttaa linkousnopeutta, paina painiketta . Arvo osoitetaan näytöllä.
Kuivaus
Näppäimen ensimmäisellä painalluksella kone valitsee
automaattisesti enimmäiskuivaustason, joka sopii valittuun ohjelmaan.
Seuraavat painallukset vähentävät tasoa ja sen jälkeen kuivausaikaa,
kunnes toiminto suljetaan kokonaan pois asennossa “OFF”. Painettaessa
vielä kerran painikkeita asetetaan uudelleen korkeimmat mahdolliset
arvot.
On valittavissa kaksi eri kuivausohjelmaa:
A - Kuivattavien vaatteiden kosteustason mukaan:
Silitys “A1”: hieman kosteat, helposti silitettävät vaatteet.
Ripustus “A2”: sopii tuotteille, jotka eivät vaadi täydellistä kuivausta.
Laskostus “A3”: sopii tuotteille, jotka laitetaan kaappiin silittämättä.
Ekstra “A4”: sopii tuotteille, jotka vaativat huolellisen kuivauksen kuten
froteepyyhkeet ja saunatakit.
B - Ajan mukaan: 30’ - 180’.
Mikäli poikkeuksellisesti kuivattava pyykkimäärä ylittää oletetun (katso
Ohjelmataulukko), suorita pesu ja ohjelman lopuksi, jaa pyykit ja laita vain
osa pesurumpuun. Noudata tässä vaiheessa ohjeita suorittaaksesi “Vain
kuivaus”. Toista samat toimenpiteet lopuille pyykeille. kuivauksen lopuksi
suoritetaan aina jäähdytysjakso.
Vain kuivaus
Valitse ohjelmien nappulalla kuivaus (12-13-14) kangastyypin mukaan.
KUIVAUKSEN näppäimellä voidaan asettaa haluttu kuivaustaso tai -aika .
Kun valitaan ohjelmanappulalla puuvillan kuivaus ja painetaan painiketta
”Eco”, tällöin suoritetaan automaattinen kuivaus, jonka avulla voidaan
säästää energiaa hyödyntäen optimaalista ilman lämpötilan ja jakson
kestoajan yhdistelmää; näytöllä näytetään kuivaustaso ”A2”.
Puhdistustoiminto
Lisätoiminnon avulla voidaan optimoida pesu pyykkien
likaisuusasteen sekä halutun pesutehon mukaan.
Valitse pesuohjelma, jakso asetetaan automaattisesti tasolle ”Normal”, joka
on optimoitu keskilikaisille pyykeille, (asetus ei ole voimassa jaksolle ”Villa”,
joka asetetaan automaattisesti tasolle ”Delicate”).
Erittäin likaisille pyykeille paina painiketta , kunnes saavutetaan taso
”Intensive”. Tämä valinta suorittaa tehokkaamman pesun. Jakson
alkuvaiheessa käytetään enemmän vettä, sekä mekaanisia liikkeitä. Nämä
toiminnot tehoavat paremmin pinttyneeseen likaan.
Vähemmän likaisille pyykeille tai hellempää käsittelyä vaativia tekstiilejä varten,
paina painiketta , kunnes saavutetaan taso ”Delicate”. Toiminto vähentää
mekaanisten liikkeiden määrää ja on näin hellävaraisempi tekstiileille.
PAINIKKEIDEN LUKITUKSELLE
ohjaus-paneelin lukituksen kytkemiseksi päälle, pidä painiketta
painettuna noin 2 sekuntia. Palava tunnus osoittaa, että
ohjauspaneeli on lukittu. Täten estetään vahingonomaiset muutokset
ohjelmiin (lukuun ottamatta painiketta ON/OFF ), erityisesti mikäli
läheisyydessä on lapsia. Ohjauspaneelin lukituksen kytkemiseksi pois
päältä, pidä painiketta painettuna noin 2 sekuntia.
SUOSITUKSIA JA EHDOTUKSIA
Jaottele pyykit seuraavasti:
Kangastyyppi (puuvilla, sekoitekuidut, synteettiset, villa, käsinpestävät).
Väri (erottele värilliset vaatteet valkoisista ja pese uudet värilliset vaatteet
erikseen). Herkät (laita pienet pyykit kuten nailonsukat ja koukulliset
tuotteet kuten rintaliivit kangaspussiin).
Tyhjennä taskut
Erilaiset esineet kuten kolikot tai tupakansytyttimet voivat vahingoittaa
pyykinpesu-ja kuivauskonetta ja rumpua. Tarkista napit.
HUOLTO JA HOITO
Ennen mitä tahansa puhdistus- tai huoltotoimenpidettä, sammuta pesu-ja
kuivauskone ja kytke se irti. Älä käytä syttyviä nesteitä pyykinpesu-ja
kuivauskoneen puhdistuksessa.
Katkaise veden ja sähkövirran syöttö
Sulje vesihana jokaisen pesun jälkeen. Täten vähennetään pesu-ja
kuivauskoneen vesilaitteiden kulumista ja estetään vuotovaara.
Irrota sähköpistoke pyykinpesu-ja kuivauskonetta puhdistaessa ja
huoltotoimenpiteiden ajaksi.
Puhdista pyykinpesu-ja kuivauskone
Ulkopuoli ja kumiset osat voidaan puhdistaa lämpimässä saippuavedessä
kostutetulla rievulla. Älä käytä liuottimia tai hankaavia aineita.
Pyykinpesukoneessa on erityinen sisäisten osien puhdistusta varten
suunniteltu ohjelma: ”Auto Puhdistus” Ohjelma tulee suorittaa rumpu
tyhjänä.
Parhaan lopputuloksen saat kun käytät kyseisen puhdistusohjelman
apuaineina pesuainetta (noin 10 % määrästä, joka suositellaan likaisille
pyykeille) ja erityisiä lisäaineita pyykinpesukoneen puhdistusta varten.
Puhdistusohjelma suositellaan suoritettavaksi joka 40 pesujakson jälkeen.
Ohjelman kytkemiseksi päälle paina painiketta noin 5 sekuntia.
Ohjelma käynnistyy automaattisesti ja se kestää noin 70 minuuttia. Jakson
pysäyttämiseksi paina painiketta START/PAUSE-painiketta .
Luukun ja rummun hoito
Jätä luukku aina hieman auki, jotta vältetään ikävien hajujen
muodostuminen.
LASTIN TASAPAINOTUSJÄRJESTELMÄ
Ennen jokaista linkousta liiallisen tärinän välttämiseksi ja lastin
jakamiseksi tasaisesti rumpu suorittaa muutamia kiertoja hieman
tavallista pesua nopeammin. Jos toistuvista yrityksistä huolimatta
lasti ei jakaudu riittävän tasaisesti, kone suorittaa linkouksen oletettua
hitaammalla nopeudella. Mikäli epätasapaino on liiallinen, pyykinpesu-ja
kuivauskone suorittaa jakamisen linkouksen sijasta. Jotta edesautetaan
lastin jakautumista ja sen tasapainottumista oikein, suositellaan
sekoittamaan suuret ja pienet pyykit.
LISÄVARUSTEET
Ota yhteys huoltopalveluun ja tarkasta onko seuraavat lisävarusteet
saatavilla tähän pyykinpesu-ja kuivauskonemalliin.
Pinoamissarja
Tämän lisävarusteen avulla voit kiinnittää kuivausrummun pyykinpesu-ja
kuivauskoneen yläpuolelle, jotta säästetään tilaa ja helpotetaan
kuivausrummun lastaamista ja tyhjentämistä.
KULJETUS JA LIIKUTTAMINEN
Älä nosta pyykinpesu-ja kuivauskonetta pitäen kiinni sen ylätasosta.
Irrota pistoke pistorasiasta ja sulje vesihana. Tarkasta, että luukku ja
pesuainelokerikko ovat kunnolla kiinni. Irrota täyttöletku vesihanasta ja
irrota sitten vedenpoistoletku. Poista kaikki putkissa oleva jäämävesi ja
kiinnitä ne siten, etteivät ne vahingoitu kuljetuksen aikana. Kiinnitä
kuljetuspultit takaisin paikoilleen. Noudata käänteisessä järjestyksessä
kuljetuspulttien irrotusmenetelmää, joka kuvattiin ”Asennusohjeissa”.
HÄIRIÖT JA KORJAUSTOIMET
Pesu-ja kuivauskoneen toiminnassa voi joskus ilmetä ongelmia. Ennen huoltoliikkeeseen soittamista, tarkasta seuraavan luettelon avulla, ettei kyseessä
ole helposti ratkaistava ongelma.
Häiriöt Mahdolliset syyt / Ratkaisu
Pesu-ja kuivauskone ei
käynnisty.
Pesujakso ei aloita
toimintaansa.
Pesu-ja kuivauskone ei ota
vettä (Näytöllä näytetään
vilkkuva kirjoitus “H2O”).
Pesu-ja kuivauskone täyttää
ja tyhjentää vettä jatkuvasti.
Pesu-ja kuivauskone ei poista
vettä tai linkoa.
Pesu-ja kuivauskone tärisee
voimakkaasti linkouksen
aikana.
Pesu-ja kuivauskonevuotaa
vettä.
Lisätoimintojen merkkivalot
ja START/PAUSE merkkivalo
vilkkuvat nopeasti ja
näytöllä näkyy virhekoodi
(esim.: F-01, F-..).
Koneeseen muodostuu liikaa
vaahtoa.
Pesu-ja kuivauskone ei
kuivaa.
Pistoketta ei ole työnnetty pistorasiaan tai se on työnnetty siten, että ei muodostu kontaktia.
Kodista puuttuu sähkövirta.
Luukku ei ole kunnolla kiinni.
ON/OFF-painiketta ei ole painettu.
START/PAUSE-painiketta ei ole painettu.
Vesihana ei ole auki.
On asetettu viivästys käynnistykseen.
Veden tuloletkua ei ole liitetty vesihanaan.
Letku on taittunut.
Vesihana ei ole auki.
Kodista puuttuu vesi.
Vedenpaine ei ole riittävä
START/PAUSE-painiketta ei ole painettu.
Vedenpoistoletku ei ole 65–100 cm:n korkeudella maasta.
Vedenpoistoletkun pää on veteen upotettuna.
Seinäviemärissä ei ole ilma-aukkoa.
Jos näiden tarkistusten jälkeen ongelma ei ratkea, sulje vesihana, sammuta pesu-ja kuivauskone ja soita
huoltoapuun. Jos asunto on kerrostalon ylimmissä kerroksissa voi esiintyä ns. lappoilmiöitä, joiden vuoksi pesuja kuivauskone ottaa ja poistaa vettä jatkuvasti. Tämän häiriön poistamiseksi on mahdollista ostaa tarkoitukseen
sopiva lappoilmiön estoventtiili.
Ohjelma ei sisällä vedenpoistoa: joissain ohjelmissa se on käynnistettävä manuaalisesti.
Vedenpoistoletku on taittunut.
Viemäri on tukkeutunut.
Asennuksen yhteydessä rumpua ei ole vapautettu oikein.
Pesu-ja kuivauskone ei ole vaakasuorassa.
Pesu-ja kuivauskone on tiukassa huonekalujen ja seinän välissä.
Veden tuloletkua ei ole kiinnitetty kunnolla.
Pesuainelokerikko on tukossa.
Vedenpoistoletkua ei ole kiinnitetty kunnolla.
Sammuta kone ja poista pistoke pistorasiasta, odota noin 1 minuutti ja käynnistä se uudelleen.
Jos häiriö ei poistu, soita huoltopalveluun.
Pesuainetta ei ole tarkoitettu pesu-ja kuivauskoneille (siitä täytyy löytyä kirjoitus “pesu-ja kuivauskoneille”, “pesu-ja
kuivauskoneille tai käsinpesuun”, tai vastaava).
Annostelu on ollut liiallinen.
Pistoketta ei ole työnnetty pistorasiaan tai se on työnnetty huonosti.
Kodista puuttuu sähkövirta.
Luukku ei ole hyvin suljettu.
On asetettu viivästys käynnistykseen.
Painike KUIVAUS on asennossa OFF.
DEMO MODE: toiminto laitetaan pois päältä sammuttamalla pesu-ja kuivauskone. Paina sitten START/PAUSE painiketta pitäen sitä painettuna ja 5 sekunnin kuluessa myös virtapainiketta ; pidä kumpaakin painiketta painettuna 2 sekunnin ajan.
PUHDISTUS & HUOLTO
2
1
Mitä tahansa puhdistusta ja huoltoa varten, sammuta pesukone ja irrota pistoke.
Älä käytä syttyviä nesteitä pesukoneen puhdistukseen.
PESUKONEEN ULKOPINNAN PUHDISTAMINEN
Käytä pehmeää kosteaa liinaa pesukoneen ulkoisten osien
puhdistukseen.
Älä käytä yleispuhdistusaineita tai lasinpesuaineita, hankaavia
jauheita tai vastaavia tuotteita ohjauspaneelin puhdistukseen –
nämä aineet saattavat vahingoittaa kirjoitusta.
VEDENOTTOLETKUN TARKASTAMINEN
Tarkista säännöllisesti, ettei vedenottoletkussa ole murtumia
tai muita vaurioita. Jos havaitaan vaurioita, vaihda se uuteen
letkuun, joka on saatavilla myynnin jälkeisestä palvelustamme
tai paikallisesta erikoisliikkeestä.
Letkun tyypistä riippuen:
Veden pysäytystoiminnolla varustetut letkut: tarkista pieni
turvaventtiilin tarkistusikkuna (katso nuolta). Jos se on
punainen, veden pysäytystoiminto on lauennut ja letku on
vaihdettava uuteen.
Jos vedenottoletkussa on läpinäkyvä pinnoite, tarkista
säännöllisesti, onko havaittavissa paikallisia värimuutoksia.
Mikäli on näin, letkussa saattaa olla vuoto ja se on vaihdettava.
Tämän letkun irrottamiseksi paina vapautuspainiketta (jos
saatavilla) samalla, kun letkua kierretään auki.
VEDENOTTOLETKUN SIHTIEN PUHDISTAMINEN
1. Sulje vesihana ja kierrä auki vedenottoletku.
1
3. Kierrä nyt irti pesukoneen takana oleva vedenottoletku
käsin. Vedä sihti ulos pesukoneen takana olevasta
venttiilistä yleispihtien avulla ja puhdista se huolellisesti.
2
2.
Puhdista letkun päässä oleva sihti huolellisesti pienellä
harjalla.
4. Laita sihti takaisin. Liitä vedenottoletku vesihanaan
ja pesukoneeseen uudelleen. Älä käytä työkaluja
vedenottoletkun liittämiseen. Avaa vesihana ja tarkista, että
kaikki liitännät ovat tiukkoja.
PESUAINELOKERIKON PUHDISTAMINEN
1
2
Irrota lokerikko nostaen sitä ja vetäen sitä
ulospäin (katso kuvaa).
Pese se juoksevan veden alla; tämä
puhdistus tulee suorittaa säännöllisesti.
VESISUODATTIMEN PUHDISTAMINEN / JÄÄNNÖSVEDEN TYHJENTÄMINEN
Sammuta pesukone ja irrota pistoke ennen nukkasihdin puhdistamista tai jäännösveden tyhjentämistä. Jos käytät
kuumaa pesuohjelmaa, odota, kunnes vesi on jäähtynyt ennen veden tyhjennystä.
Puhdista nukkasihti säännöllisesti, jotta vältetään se, että vettä ei voida tyhjentää nukkasihdin tukkeuman vuoksi.
Jos vettä ei voida tyhjentää, näytölle ilmoittaa, että nukkasihti on mahdollisesti tukkeutunut.
1. Poista jalkalista: käytä apuna ruuvitalttaa ja toimi seuraavan
kuvan mukaisesti.
2. Tyhjennetyn veden säiliö:
aseta matala ja leveä astia vesisuodattimen alle
jäännösveden keräämistä varten.
3. Tyhjennä vesi:
Käännä suodatinta hitaasti vastapäivään kunnes kaikki vesi
tulee ulos. Anna veden virrata ulos sihtiä irrottamatta. Kun
astia on täynnä, sulje vesisuodatin kiertämällä sitä
myötäpäivään. Tyhjennä astia. Toista nämä toimenpiteet,
kunnes kaikki vesi on tyhjennetty.
4. Vesisuodattimen irrottaminen: Laita vesisuodattimen
alle puuvillaliina, joka voi imeä pienen jäljellä olevan
vesimäärän. Irrota sitten vesisuodatin kiertämällä
sitävastapäivään.
5. Puhdista vesisuodatin: poista suodattimessa olevat jäämät
ja puhdista se juoksevalla vedellä.
6. Työnnä vesisuodatin ja aseta jalkalista takaisin paikalleen:
Työnnä vesisuodatin takaisin uudelleen kiertämällä sitä
myötäpäivään. Varmista, että sitä kierretään niin kauan kuin
se kiertyy; suodattimen kädensijan on oltava pystysuorassa
asennossa. Vesisuodattimen vedenpitävyyden
tarkistamiseksi, voit kaataa noin 1litranvettä
pesuainelokerikkoon. Asenna sitten takaisinjalkalista.
2
1
KULJETUS JA KÄSITTELY
Älä koskaan nosta pesukonetta pitämällä kiinni työtasosta.
1. Irrota sähköpistoke ja sulje vesihana.
2. Varmista, että luukku ja pesuainelokerikko ovat
kunnollakiinni.
3. Irrota vedenottoletku vesihanasta ja irrota tyhjennysletku
tyhjennyspisteestä. Poista kaikki jäämävesi letkuista ja
kiinnitä ne siten, etteivät ne vahingoitu kuljetuksenaikana.
HUOLTOPALVELU
ENNEN KUIN OTAT YHTEYTTÄ HUOLTOPALVELUUN
1. Kokeile, voitko ratkaista ongelman itse kohdassa
VIANETSINTÄ annettujen neuvojen avulla.
JOS VIKA EI OLE KORJAUTUNUT YLLÄ MAINITTUJEN
TARKASTUSTEN JÄLKEEN, OTA YHTEYTTÄ
LÄHIMPÄÄN HUOLTOPALVELUUN
Jos haluat saada apua, soita sivulla 8 näkyvään numeroon tai
noudata verkkosivuston ohjeita.
Kun otat yhteyttä huoltopalveluun, ilmoita aina:
• vian laatu,
• laitteen tyyppi ja malli,
XXXXXXXXXX
4. Kiinnitä kuljetuspultit takaisin. Noudata asennusoppaassa
olevia kuljetuspulttien irrottamista koskevia ohjeita
käänteisesti.
Tärkeää: Älä kuljeta pesukonetta kiinnittämättä kuljetuspultteja.
2. Sammuta laite ja käynnistä se uudelleen nähdäksesi
toistuuko häiriö.
• huoltokoodi (arvokilvessä sanan Service jälkeen
olevanumero).
• täydellinen osoitteesi
• puhelinnumerosi.
Jos tuotetta täytyy korjata, ota yhteyttä valtuutettuun
huoltopalveluun. (Näin voit olla varma, että korjaukseen
käytetään alkuperäisiä varaosia ja että korjaustyöt
suoritetaanoikein).
Tarroja, joissa on painettuja ohjelmia paikallisilla kielillä, voi pyytää palvelupyynnön kautta. (Käytettävissä olevat kielet: ruotsi, tanska, suomi ja norja)

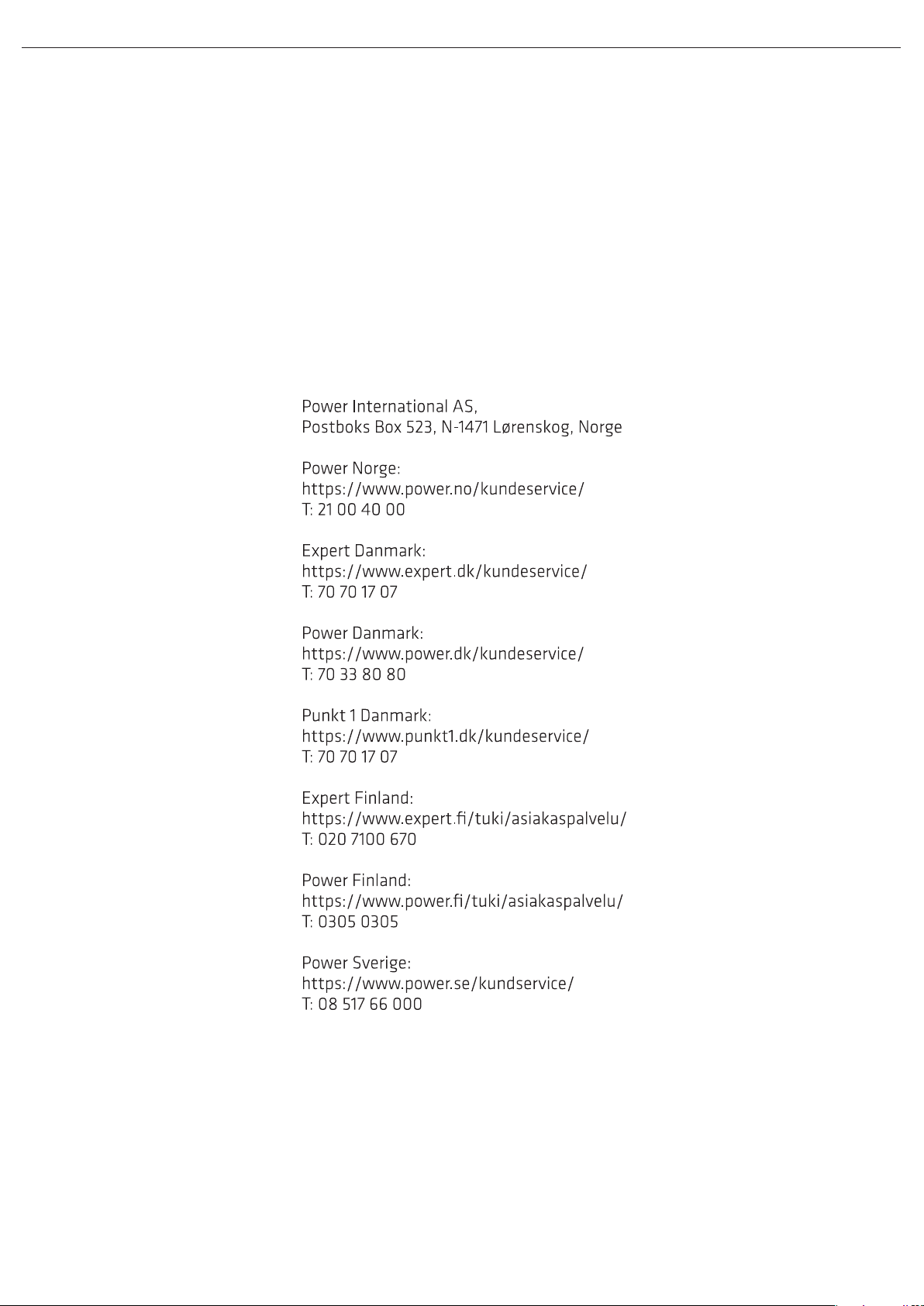

JAKELULINJA JA ASIAKASPALVELUN TIEDOT
tuodaan ja markkinoidaan yksinomaan:
TURVALLISUUSOHJEET
FI
OHJEET ON LUETTAVA JA NIITÄ
ON NOUDATETTAVA
Lue nämä turvallisuusohjeet ennen laitteen käyttöä.
Säilytä ne lähettyvillä tulevaa tarvetta varten.
Näissä ohjeissa ja itse laitteessa on tärkeitä
turvallisuutta koskevia varoituksia; niitä on aina
noudatettava. Valmistaja kieltäytyy kaikesta
vastuusta, jos näitä turvallisuusohjeita ei noudateta
tai jos laitetta käytetään sopimattomasti tai säätimet
asetetaan virheellisesti.
Pikkulapset (0–3-vuotiaat) on pidettävä loitolla
laitteesta. Hieman isommat lapset (3–8-years) on
pidettävä loitolla laitteesta, ellei heitä valvota
jatkuvasti. Tätä laitetta voivat käyttää yli 8-vuotiaat
lapset sekä fyysisesti, aisteiltaan tai henkisesti
rajoitteiset tai kokemattomat ja taitamattomat
henkilöt ainoastaan, jos heidän turvallisuudestaan
vastaava henkilö valvoo tai opastaa heitä laitteen
käytössä ja osoittaa mahdolliset vaaratilanteet.
Lapset eivät saa leikkiä laitteella. Lapset eivät saa
suorittaa puhdistus- ja huoltotoimenpiteitä ilman
valvontaa.
Älä koskaan avaa luukkua väkisin tai käytä sitä
tukena.
SALLITTU KÄYTTÖ
HUOMIO: Laitetta ei ole tarkoitettu käytettäväksi
ulkopuolisen kytkimen, kuten esimerkiksi ajastimen,
tai erillisen kauko-ohjausjärjestelmän kanssa.
Tämä laite on tarkoitettu kotitalouskäyttöön ja
vastaaviin käyttötarkoituksiin, kuten: henkilöstön
keittiötiloihin kaupoissa, toimistoissa ja muissa
työympäristöissä; maataloissa; asiakaskäyttöön
hotelleissa, motelleissa, aamiaismajoituspaikoissa
ja muissa asuinympäristöissä.
Älä ylitä ohjelmataulukossa ilmoitettu
maksimitäyttömäärää (kiloa kuivia tekstiilejä).
Tätä laitetta ei ole tarkoitettu ammattikäyttöön.
Älä käytä laitetta ulkotiloissa.
Älä käytä mitään liuotteita (esim. tärpättiä,
bentseeniä), liuotteita sisältäviä pesuaineita,
hankausjauhetta, lasinpesuun tai
yleispuhdistukseen tarkoitettuja aineita tai syttyviä
nesteitä; älä pese koneessa liuottimilla tai syttyvillä
nesteillä käsiteltyjä tekstiilejä.
Älä kuivaa vaatteita, joita ei ole pesty
Vaatteet, joissa on jäämiä tulenaroista tuotteista
kuten ruokaöljy, asetoni, bensiini, alkoholi, kerosiini,
tahranpoistoaineet, tärpätti, vaha tai sen
poistoaineet, tulee pestä lämpimällä vedellä
runsaan pesuainemäärän kanssa ennen niiden
kuivaamista kuivauskaapissa.
Älä kuivaa kuivauskaapissa tuotteita kuten
vaahtokumia (lateksivaahto), uimalakkeja, vedenpitäviä
tekstiilejä, toiselta puolelta kumisia tuotteita tai
lateksivaahtoa sisältäviä pehmustettuja tuotteita.
Huuhteluaineita tai vastaavia tuotteita tulee
käyttää valmistajan ohjeiden mukaisesti.
Kuivauskaapin viimeinen jakso tapahtuu ilman
lämpöä (jäähdytysjakso), jotta taataan tuotteiden
vahingoittumattomuus.
Älä koskaan pysäytä kuivauskaappia ennen
kuivausohjelman päättymistä. Kyseisessä
tapauksessa poista heti kaikki vaatteet ja ripusta ne
niiden jäähdyttämiseksi nopeasti.
Kuivauksen aikana luukku kuumenee helposti.
Älä kuivaa pestyjä pyykkejä palonaroilla liuoksilla
(esim. trikloorietyleeni).
Älä kuivaa vaahtokumia tai muita joustavia
muoveja.
Varmista, että kuivausvaiheiden aikana vesihana
on auki.
Poista taskuista kaikki esineet kuten
tupakansytyttimet ja tulitikut.
ASENNUS
Laitteen siirtämisessä ja asennuksessa tarvitaan
vähintään kaksi henkilöä– loukkaantumisen vaara.
Käytä suojakäsineitä purkamisen ja asennuksen
aikana – leikkaantumisvaara.
Jos haluat sijoittaa kuivausrummun pesukoneen
päälle, ota ensin yhteys huoltopalveluun tai alan
erikoisliikkeeseen ja tarkasta onko se mahdollista.
Tämä on mahdollista ainoastaan, jos kuivausrumpu
kiinnitetään pesukoneeseen erityisen
torniasennussarjan avulla. Asennussarjoja on
saatavana huoltopalvelusta tai erikoisliikkeistä.
Älä nosta laitetta työtasosta tai yläkannesta
siirtäessäsi sitä.
Asennus, mukaan lukien vesikytkennät (jos niitä
on) sekä sähkökytkennät ja korjaukset on annettava
pätevän asentajan tehtäviksi. Älä korjaa tai vaihda
mitään laitteen osaa, ellei käyttöohjeessa
nimenomaan näin kehoteta. Pidä lapset loitolla
asennuspaikasta. Kun olet purkanut laitteen
pakkauksesta varmista, että se ei ole vahingoittunut
kuljetuksen aikana. Jos havaitset ongelmia, ota
yhteyttä jälleenmyyjään tai lähimpään
huoltopalveluun. Kun asennus on suoritettu,
pakkausjätteet (muovi, styrox-osat, jne.) on
säilytettävä poissa lasten ulottuvilta –
tukehtumisvaara. Laite on kytkettävä irti
sähköverkosta ennen mitään asennustoimenpiteitä
– sähköiskun vaara. Varmista asennuksen aikana,
että laite ei vaurioita virtajohtoa – tulipalon tai
sähköiskun vaara. Käynnistä laite vasta kun asennus
on viety täysin loppuun asti.
Älä asenna laitetta paikkaan, jossa se altistuu
äärimmäisille olosuhteille kuten: huono tuuletus,
lämpötila yli 5 °C tai alle 35 °C.
Laitteen asennuksen yhteydessä on
varmistettava, että kaikki neljä jalkaa ovat tukevasti
kiinni ja että ne tulevat kunnolla kiinni lattiaan;
säädä niitä tarvittaessa tilanteen vaatimalla tavalla.
Tarkasta vesivaa'an avulla, että laite on täysin
vaakasuorassa.
Jos laite asennetaan puulattialle tai "uivalle"
lattialle (eräät parketit ja laminaattimateriaalit), on
lattialle asetettava 60 x 60 x 3 cm (vähintään)
vanerilevy, jonka päälle laite sijoitetaan.
Kiinnitä vedenottoletku(t) vesijohtoverkkoon
paikallisen vesilaitoksen ohjeiden mukaisesti.
Vain kylmään veteen kytkettävät mallit: älä kytke
laitetta kuuman veden syöttöön.
Kuumaan veteen kytkettävät mallit: kuuman
veden tulolämpötila ei saa olla yli 60°C.
Pesukoneeseen on kuljetuksen ajaksi kiinnitetty
pultit, jotka estävät laitteen vaurioitumisen
kuljetuksen aikana. Kuljetuspultit on ehdottomasti
poistettava ennen pesukoneen käyttöönottoa.
Poistettuasi pultit peitä aukot mukana toimitetuilla
muovitulpilla (4 kpl).
Laitteen asentamisen jälkeen on odotettava
muutamia tunteja ennen sen käynnistämistä, että
se ehtii sopeutua huoneen ympäristöolosuhteisiin.
Varmista, että pesukoneen pohjassa olevat
ilmanvaihtoaukot (mallista riippuen) eivät ole
maton tai muun materiaalin peitossa.
Laitteen saa kytkeä vesijohtoverkkoon vain
uudella letkulla. Vanhoja letkuyhdistelmiä ei saa
käyttää uudelleen.
Tuloveden paineen tulee olla välillä 0.1-1MPa.
SÄHKÖASIOITA KOSKEVAT VAROITUKSET
Laite on voitava kytkeä irti sähköverkosta
irrottamalla pistoke pistorasiasta, jos pistorasia on
saavutettavissa, tai pistorasian edelle asennetusta
moninapaisesta kytkimestä, minkä lisäksi laite on
maadoitettava kansallisten sähköistä turvallisuutta
koskevien määräysten mukaisesti.
Älä käytä jatkojohtoja, jakorasioita tai adaptereita.
Kun asennus on tehty, sähköosat eivät saa olla
käyttäjän ulottuvilla. Älä käytä laitetta kun olet
märkä tai kun olet paljain jaloin. Älä käytä tätä
laitetta, jos virtajohto tai pistoke on vahingoittunut,
jos laite ei toimi kunnolla tai jos se on vaurioitunut
tai pudonnut.
Jos virtajohto on vahingoittunut, on sen tilalle
vaihdettava toinen samanlainen; vaaratilanteiden
estämiseksi vaihdon saa suorittaa valmistaja, sen
huoltohenkilö tai vastaava pätevä henkilö –
sähköiskun vaara.
PUHDISTUS JA HUOLTO
VAROITUS: Varmista, että laite on sammutettu ja
sen virtakytkentä on katkaistu ennen kuin ryhdyt
mihinkään huoltotoimenpiteisiin; älä koskaan käytä
puhdistamiseen höyrypesuria – sähköiskun vaara.
PAKKAUSMATERIAALIEN HÄVITTÄMINEN
Pakkaus on valmistettu 100-prosenttisesti kierrätettävästä materiaalista ja
siinä on kierrätysmerkki .
Pakkauksen osia ei saa heittää roskiin vaan ne on hävitettävä paikallisten
jätehuoltoviranomaisten määräysten mukaisesti.
KODINKONEIDEN KÄYTÖSTÄPOISTO
JA HÄVITTÄMINEN
Tämä laite on valmistettu kierrätettävistä tai uusiokäyttöön soveltuvista
materiaaleista. Hävitä laite paikallisten jätehuoltomääräysten mukaisesti.
Lisätietoja sähkökäyttöisten kodinkoneiden käsittelystä, materiaalin
keräämisestä ja kierrätyksestä saat paikallisilta viranomaisilta, jätehuollosta
tai liikkeestä, josta laite on ostettu. Tämä laite on merkitty sähkö- ja
elektroniikkalaiteromua koskevan WEEE-direktiivin (Waste Electrical and
Electronic Equipment) 2012/19/EU mukaisesti.
Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan
auttaa estämään ympäristö- ja terveyshaittoja.
Symboli tuotteessa tai sen asiakirjoissa tarkoittaa, ettei laitetta saa
hävittää kotitalousjätteiden mukana. Sen sijaan tuote on toimitettava
sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen.
Loading...
