Page 1
Large Auto Wall Mount
『Instruction Manual』
DE
Große automatische Wandhalterung
『Bedienungsanleitung』
ES
Soporte automático grande para montaje en pared
『Manual de instrucciones』
IT
Supporto a parete automatico grande
『Manuale d’uso』
FR
Grand support mural à fixation automatique
『Manuel d’instructions』
NL
Grote elektrische muursteun
『Handleiding』
Model: MGMPDW342EU
Page 2
Page 3
Large Auto Wall Mount Instruction manual
3
DE
ES
FR
NL
IT
Sicherheitshinweise Instructions de sécurité
Istruzioni disicurezza
Normas de seguridad Veiligheids instructies
Safety Instructions
• If you install the product by using an improper method, it may cause a severe personal injury or product damage.
• If you do not understand the installation method, contact with a professional installer.
• Do not install the product if any parts or components of the product are damaged or missing.
• This product has been designed for use on a vertical wall constructed of solid concrete, solid blocks or bricks.
• Do not use this product for other purposes.
• For safe installation, the wall must maintain four times of the total load (including the wall mount and TV itself).
• Do not exceed the maximum weight load for this product.
• The maximum load of TV is 50kg (110lbs) and the VESA Standard 400×400mm or 600×400mm.
• If you do not observe the maximum weight, please do not try to install the wall mount.
• Remove unnecessary attachments on the wall where you will install the wall mount.
EN
• Wenn Sie das Produkt nicht ordnungsgemäß montieren, besteht das Risiko von Verletzungen oder einer Beschädigung des Produkts.
• Wenn Sie dieses Montageverfahren nicht verstehen, ziehen Sie bitte einen ausgebildeten Fachmann zu Rate.
• Montieren Sie auf keinen Fall das Produkt oder dessen Teile oder Komponenten, wenn das Produkt beschädigt ist oder irgendwelche
Teile oder Komponenten des Produktes beschädigt sind oder fehlen.
• Dieses Produkt wurde zur Verwendung auf einer vertikalen Wand konstruiert, die aus Massivbeton, soliden Blöcken oder Backsteinen
errichtet wurde.
• Verwenden Sie dieses Produkt nicht zu anderen Zwecken.
• Für eine sichere Montage muss die Wand der vierfachen Gesamtlast standhalten können (einschließlich der Wandbefestigung und
dem Fernsehgerät selbst.).
• Überschreiten Sie bei diesem Produkt auf keinen Fall das maximale Gewicht.
• Das maximale Gewicht des Fernsehgeräts beträgt 50kg und die VESA-Norm ist 400×400mm oder 600×400mm.
• Wenn das maximale Gewicht überschritten wird, versuchen Sie bitte nicht, die Wandhalterung zu montieren.
• Entfernen Sie unnötige Aufhängungen von der Wand, wo Sie die Wandhalterung montieren möchten.
DE
•
Si vous installez le produit en utilisant une méthode incorrecte, ceci peut entraîner des blessures graves ou gravement endommager le produit.
• Si vous ne comprenez pas la méthode d’installation, contactez un installateur professionnel.
• N’installez pas le produit si certaines parties ou certains composants du produit sont endommagé(e)s ou manquant(e)s.
• Ce produit a été conçu pour être utilisé sur un mur vertical en béton plein, en blocs pleins ou en briques pleines.
• N’utilisez pas ce produit à d’autres fins.
•
Pour assurer la sécurité de l’installation, le mur doit supporter 4 fois la charge totale (incluant la fixation murale et le téléviseur lui-même).
• N’excédez pas la charge totale pour ce produit.
• La charge maximale du téléviseur est de 50kg et la norme VESA est de 400×400 mm ou 600×400 mm.
• Si vous ne respectez pas la charge maximale, veuillez ne pas tenter d’installer la fixation murale.
• Retirez les fixations inutiles du mur sur lequel vous souhaitez installer la fixation murale.
FR
• Se il prodotto viene installato in modo scorretto, può causare gravi lesioni personali o danni al prodotto.
• In caso di dubbi sul metodo di installazione, contattare un installatore professionista.
• Non installare il prodotto in caso di parti mancanti o danneggiate.
• Il prodotto è stato progettato per l’uso su una parete verticale in cemento armato o mattoni.
• Non utilizzare il prodotto per altri scopi.
•
Per una installazione sicura, la parete deve essere in grado di sostenere quattro volte il carico totale (considerando supporto e televisore)
• Non superare il carico massimo del prodotto.
• Il carico massimo per un televisore è di 50kg, lo standard VESA è di 400×400 mm o 600×400mm.
• Nel caso il limite massimo di peso venga superato, non installare il supporto a parete.
• Rimuovere elementi superflui dal muro dove si intende installare il supporto a parete.
IT
• Si instala el producto siguiendo un método inadecuado, podrían producirse graves daños personales o en el producto.
• Si no comprende el método de instalación, póngase en contacto con un instalador profesional.
• No instale el producto si alguna de las piezas o componentes de dicho producto presentan daños o faltan.
• Este producto se ha diseñado para ser utilizado en una pared vertical construida con hormigón macizo, bloques macizos o ladrillos.
• No utilice este producto para otros fines.
• Para que la instalación sea segura, la pared debe poder sostener una carga equivalente a cuatro veces el peso total del equipo
(incluido el soporte para montaje en pared y el propio TV).
• No debe superarse el peso máximo que soporta este producto.
• El peso máximo del TV es de 50kg (110lbs) y el estándar VESA es de 400 × 400 mm o de 600 × 400 mm.
• Si se supera el peso máximo, no intente instalar el soporte para montaje en pared.
• Retire todos los accesorios innecesarios de la pared en la que va a instalar el soporte para montaje en pared.
ES
• Als u het product op onjuiste wijze plaatst, kan dit ernstig persoonlijk letsel of schade aan het product veroorzaken.
• Als u de installatie niet begrijpt, neem dan contact op met een professionele installateur.
• Installeer het product niet als onderdelen van het product beschadigd zijn of ontbreken.
• Dit product is ontworpen voor gebruik met een vertikale muur van beton, stenen of bakstenen.
• Gebruik dit product niet voor andere doeleinden.
• Voor veilige installe moet de muur tenminste vier keer de totale last kunnen dragen (inclusief de muursteun en de TV zelf).
• Overschrijdt het maximale gewicht voor dit product niet.
• Het maximale gewicht van de TV is 50kg en de VESA-standaard 400x400mm of 600x400mm.
• Als u niet let op het maximale gewicht, probeer dan de muursteun niet te installeren.
• Verwijder onnodige zaken aan de muur waar u de muursteun wilt plaatsen.
NL
Page 4
Large Auto Wall Mount Instruction manual
4
DE
ES
FR
NL
IT
Inhaltsverzeichnis Table des matières Indice
Índice Inhoudsopgave
Safety Instructions ………………………………… 3
Contents of the product …………………………… 5
Tools ………………………………………………… 6
Installation …………………………………………… 7

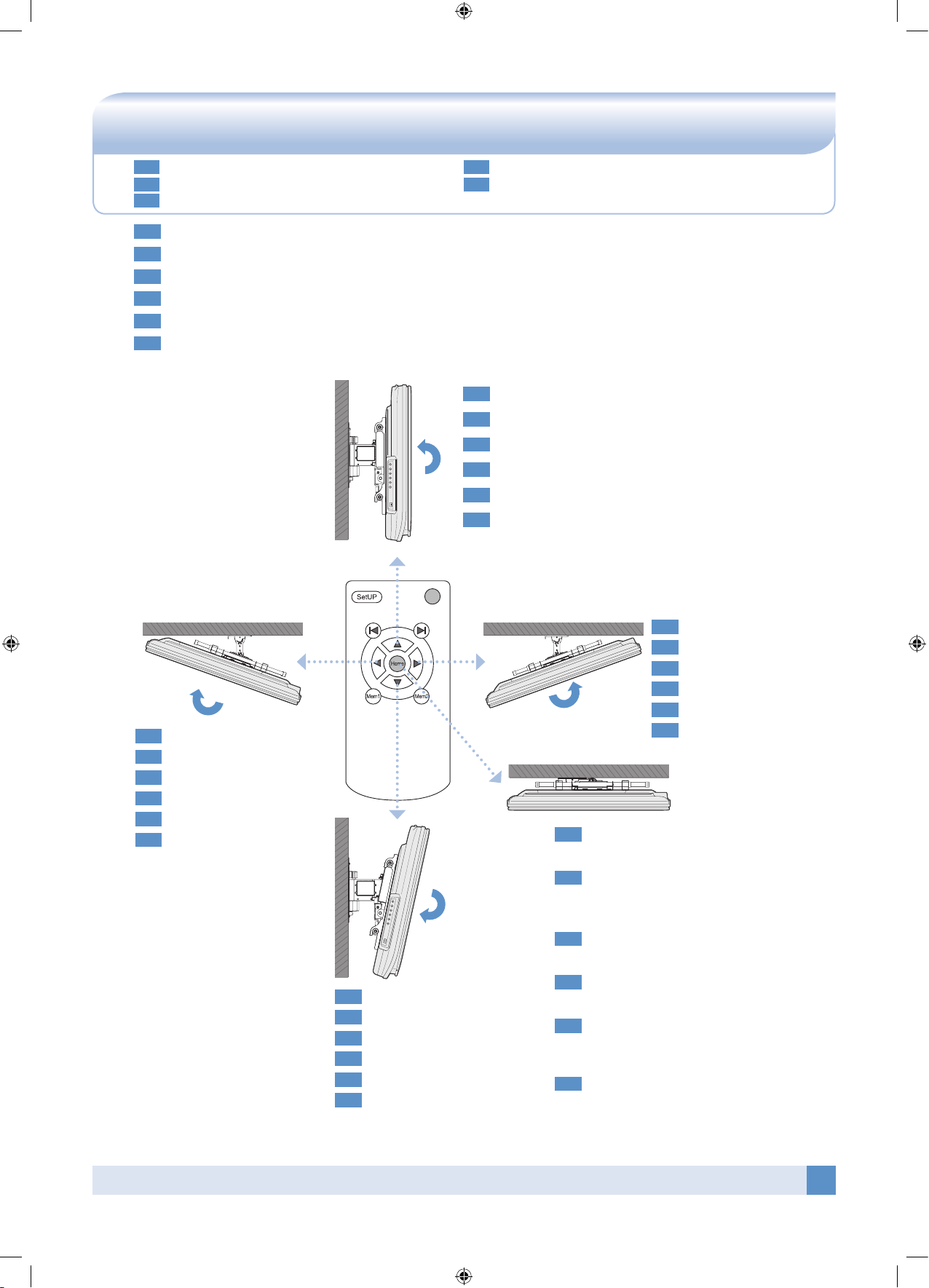

Swivel/Tilt the Wall mount and TV ……………… 28
Initial set-up ……………………………………… 29

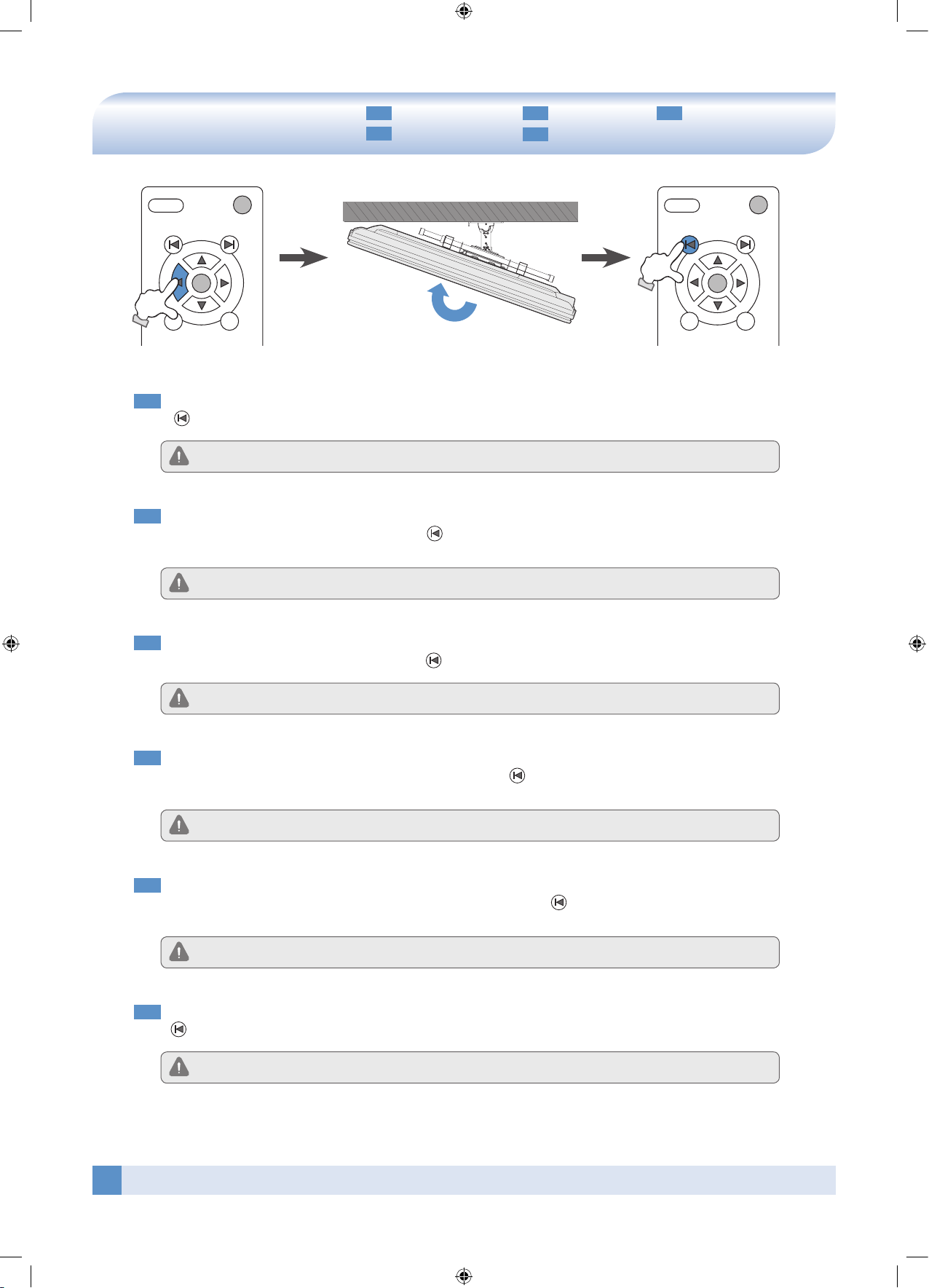

Wall Limit Right …………………………………… 30
Wall Limit Left …………………………………… 31
Using the Memory(Optional) …………………… 32
Product Specifications …………………………… 34
Dimensions ……………………………………… 35
EN
Sicherheitshinweise ………………………………… 3
Bestandteile des Produkts ………………………… 5
Werkzeuge …………………………………………… 6
Montage ……………………………………………… 7
Schwenken/Neigen der Wandhalterung mit dem
Fernsehgerät ………………………………… 28
Originaleinstellungen …………………………… 29
Wandbegrenzung rechts ………………………… 30
Wandbegrenzung links ………………………… 31
Verwendung der Speicherfunktion(Optional) … 32
Produktspezifikationen …………………………… 34
Abmessungen …………………………………… 35
DE
Instructions de sécurité …………………………… 3
Contenu du produit ………………………………… 4
Outils ………………………………………………… 6
Installation …………………………………………… 7
Pivotement de la fixation murale et du téléviseur
… 28
Configuration initiale ……………………………… 29
Limite droite du mur ……………………………… 30
Limite gauche du mur …………………………… 31
Utilisation de la mémoire (facultatif) …………… 32
Caractéristiques du produit ……………………… 34
Dimensions ……………………………………… 35
FR
Istruzioni disicurezza ……………………………… 3
Contenuti del prodotto ……………………………… 4
Strumenti …………………………………………… 6
Montaggio …………………………………………… 7
Rotazione/inclinazione del supporto e della TV
… 28
Configurazione iniziale …………………………… 29
Limite parete destra ……………………………… 30
Limite parete sinistra …………………………… 31
Uso della memoria (facoltativo) ………………… 32
Specifiche tecniche ……………………………… 34
Dimensioni ………………………………………… 35
IT
Normas de seguridad ……………………………… 3
Contenido del producto …………………………… 4
Herramientas ………………………………………… 6
Instalación …………………………………………… 7
Girar o inclinar el soporte para montaje
en pared y el TV ……………………………… 28
Configuración inicial ……………………………… 29
Límite derecho de la pared ……………………… 30
Límite izquierdo de la pared …………………… 31
Utilización de la memoria (opcional) …………… 32
Especificaciones del producto ………………… 34
Dimensiones ……………………………………… 35
ES
Veiligheids instructies ……………………………… 3
Inhoud van het product …………………………… 4
Gereedschap ………………………………………… 6
Installatie …………………………………………… 7
Draaien/kantelen van muursteun en TV ……… 28
Eerste instelling …………………………………… 29
Bereik rechts ……………………………………… 30
Bereik links ……………………………………… 31
Gebruik van geheugen (naar keuze) …………… 32
Productspecificaties ……………………………… 34
Afmetingen………………………………………… 35
NL
Table of contents
Page 5
Large Auto Wall Mount Instruction manual
5
DE
ES
FR
NL
IT
Bestandteile des Produkts Contenu du produit Contenuti del prodotto
Contenido del producto Inhoud van het product
Contents of the product
TV-Hanger
EN
TV-Hängevorrichtung
DE
Suspension du téléviseur
FR
Sostegno TV
IT
Soporte para TV
ES
TV-hanger
NL
SetUP
Mem1
Home
Mem2
Remote Control
EN
Fernbedienung
DE
Télécommande
FR
Telecomando
IT
Mando a distancia
ES
Afstandsbediening
NL
G
Wall Template
EN
Wandschablone
DE
Modèle mural
FR
Sagoma a parete
IT
Plantilla de pared
ES
Muursjabloon
NL
M6Х50mm
W-A
6EA

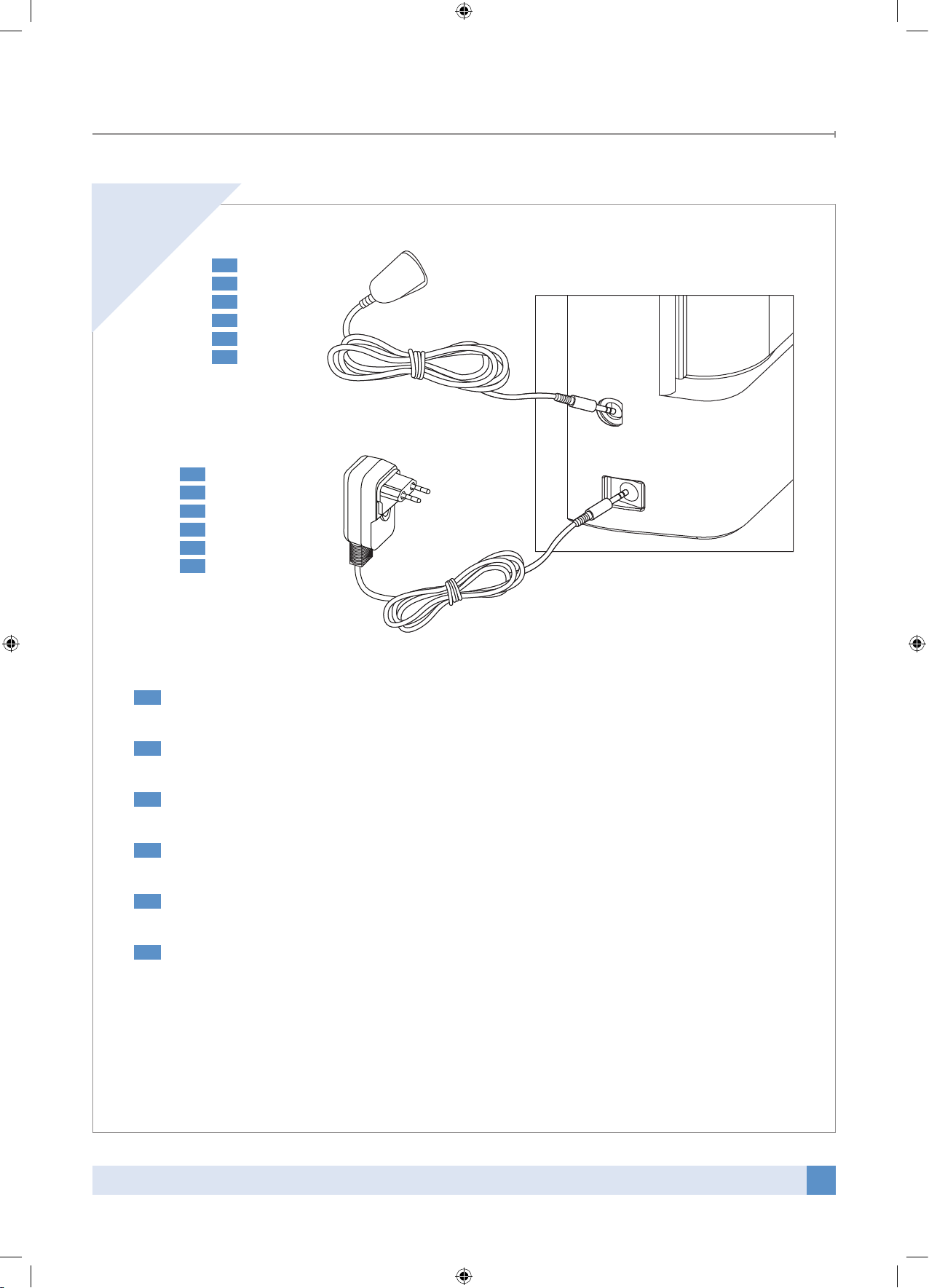

Power Adaptor
EN
Strom-Adapter
DE
Adaptateur secteur
FR
Alimentatore
IT
Adaptador de potencia
ES
Stroomadapter
NL
IR Receiver
EN
IR-Empfänger
DE
Récepteur IR
FR
Ricevitore IR
IT
Receptor de IR
ES
IR-ontvanger
NL
Wood Drill Bit
EN
Holz-Bohrspitze
DE
Mèche de percement du bois
FR
Punta per legno
IT
Barrena para madera del taladro
ES
Houtboor
NL
M6
W-B
6EA
Anchor
EN
Verankerung
DE
Fermo
IT
Anclaje
ES
Plug
NL
Cheville
FR
Leveler
EN
Wasserwaage
DE
Livella
IT
Nivel
ES
Waterpas
NL
Niveau
FR
W-D
W-C
Φ3(1/8˝)
Instruction Manual
EN
Bedienungsanleitung
DE
Manuel d’instructions
FR
Manuale d’uso
IT
Manual de instrucciones
ES
Handleiding
NL
M-O
Screw M5×12mm
2EA
M-L
4EA
M-K
4EA
M-M
4EA
Spacer
EN
Abstandsstück
DE
Distanziatore
IT
Separador
ES
Opvulring
NL
Butée d’espacement
FR
Square Washer
EN
Vierkantscheibe
DE
Rondella quadrata
IT
Arandela cuadrada
ES
Vierkante ring
NL
Rondelle à section carrée
FR
Plate Washer M4&M5
EN
Tellerfeder
DE
Rondella tonda
IT
Arandela de placa
ES
Plaatring
NL
Rondelle plate
FR
M-N
3EA
Cable Tie
EN
Kabelhalter
DE
Fermacavo
IT
Abrazadera
ES
Kabelbinder
NL
Fixation du câble
FR
Ring Ass’y
Ring Ass’y
EN
Ring-Baugruppe
DE
Aggregato anello
IT
Montaje de anillo
ES
Ring assemblage
NL
Anneau
FR
M4×15mm
4EA
M4×45mm
4EA
M-A M-B
M5×45mm
4EA
M-D
M6×15mm
4EA
M-E
M6×20mm
4EA
M-F
M6×45mm
4EA
M-G
M8×15mm
4EA
M-H
M8×29mm
4EA
M-I
M8×45mm
4EA
M-J
M5×15mm
4EA
M-C
Page 6
Large Auto Wall Mount Instruction manual
6
Tools (Optional)
DE
ES
FR
NL
IT
Werkzeuge Outils Strumenti
Herramientas Gereedschap
EN
To be prepared by installer – Not Included
DE
Vom Monteur bereitzustellen – nicht im Lieferumfang enthalten
FR
À préparer par l’installateur – non fournis
IT
A cura dell’installatore, non inclusi
ES
Debe prepararlas el instalador: no están incluidas
NL
Door installateur te leveren, niet meegeleverd
Power drill
EN
Bohrmaschine
DE
Perceuse
FR
Trapano elettrico
IT
Taladro eléctrico
ES
Boormachine
NL
Hammer
EN
Hammer
DE
Marteau
FR
Martello
IT
Martillo
ES
Hamer
NL
Screw driver (+)
EN
Schraubenzieher (+)
DE
Tournevis cruciforme
FR
Cacciavite a croce
IT
Destornillador (+)
ES
Schroevendraaier (+)
NL
Steenboor Inbussleutel
NL
Barrena de albañilería del taladro
ES
Punta per muratura
IT
Mèche de percement de la maçonnerie
FR
Mauer-Bohrspitze
DE
Masonry Drill Bit
EN
Φ9 (3/8˝)
Page 7
Large Auto Wall Mount Instruction manual
7
G
G
90°
1
EN
Attach the wall template to the wall with a tape for installing the wall mount. And make sure the horizontality using
the leveler(W-D)
DE
Befestigen Sie die Wandschablone mit Klebestreifen an der Wand, um die Wandhalterung zu montieren.
Verwenden Sie dabei die Wasserwaage zur waagerechten Ausrichtung(W-D)
FR
Fixez le modèle mural sur le mur avec du ruban adhésif afin d’installer la fixation murale. Assurez-vous d’être
parfaitement à l’horizontale grâce au niveau(W-D).
IT
Fissare la sagoma al muro con del nastro per l’installazione del supporto. Usare la livella per verificare che
l’allineamento orizzontale sia corretto(W-D)
ES
Pegue la plantilla de pared a la pared con cinta adhesiva para instalar el soporte para montaje en pared.
Asegúrese de que quede totalmente horizontal utilizando el nivel(W-D)
NL
Bevestig het muursjabloon met plakband aan de muur waar u de muursteun wilt plaatsen. Zorg dat deze horizontaal is geplaatst met behulp van het waterpas(W-D)
Leveler (W-D)
ϧ ϧ
DE
ES
FR
NL
IT
Montage Installation Montaggio
Instalación Installatie
Installation
Page 8
Large Auto Wall Mount Instruction manual
8
Installation
2
G
G
Ⰼ
EN
After attaching the wall template to the wall, Drill the four holes using the wood drill bit(W-C) in case of wooden
wall, or the masonry drill bit(Φ9) in case of masonry wall. Detach the wall template after drilling.
DE
Nachdem Sie die Schablone an der Wand befestigt haben, bohren Sie die vier Löcher, entweder mit der Holz-
Bohrspitze(W-C) bei einer Holzwand oder mit der Mauer-Bohrspitze (Φ9) bei Mauerwerk. Entfernen Sie nach dem
Bohren die Wandschablone von der Wand.
FR
Après avoir fixé le modèle mural sur le mur, percez les quatre trous à l’aide de la mèche de percement du bois(W-C) si
le mur est en bois, ou de la mèche de percement de la maçonnerie (Φ9) si le mur est en maçonnerie. Retirez le modèle
mural après avoir effectué les percements.
IT
Dopo aver posto la sagoma sul muro, effettuare quattro fori usando la punta per legno(W-C) se la parete è in legno,
o la punta per muratura (Φ9) se la parete è in muratura. Rimuovere la sagoma dal muro dopo aver effettuato i fori.
ES
Después de pegar la plantilla de pared a la pared, haga los cuatro agujeros utilizando la barrena para madera del
taladro(W-C) si la pared es de madera, o la barrena de albañilería del taladro (Φ9) si la pared es de albañilería.
Retire la plantilla de pared después de hacer los agujeros.
NL
Boor vier gaten in de muur nadat het sjabloon is geplaatst. Gebruik hiervoor het een houtboor(W-C) als de muur
van hout is, of een steenboor (Φ9) in geval van baksteen of beton. Verwijder het sjabloon na het boren.
The hole size and drilling method differ depending on the wall type as follows:
EN
Die Bohrungsgröße und –methode sind unterschiedlich und hängen von der Art der Wand ab, wie im Folgenden dargestellt:
DE
La taille du trou et la méthode de percement diffèrent selon le type de mur :
FR
Le dimensioni dei fori e il metodo di foratura variano in base al tipo di muro, come descritto di seguito:
IT
El tamaño de los agujeros y el método de taladrado variarán dependiendo del tipo de pared, tal como se indica a continuación:
ES
De grootte en de manier van boren is verschillend, afhankelijk van het soort muur:
NL
a)
b)
c)
55mm
Φ9(3/8")
Geval 1) Stenen muur
NL
Caso 1) Pared de albañilería
ES
Caso 1) Parete in muratura
IT
Cas 1) Mur en maçonnerie
FR
Fall 1) Mauerwerk
DE
Case 1) Masonry Wall
EN
a) Gaten boren
b) Gaten schoonmaken
c) Plaats de pluggen (W-B)
NL
a) Cómo hacer los agujeros
b) Cómo limpiar los agujeros
c) Cómo colocar los anclajes (W-B)
ES
a) Esecuzione dei fori
b) Pulizia dei fori
c) Inserimento dei fermi (W-B)
IT
a) Percement des trous
b) Nettoyage des trous
c) Insertion des chevilles (W-B)
FR
a) Bohren der Löcher
b) Säuberung der Bohrungen
c) Befestigung der Verankerungen(W-B)
DE
a) Drilling the holes
b) Cleaning the holes
c) Inserting the anchors(W-B)
EN
Remove the wall template after the drilling.
EN
Entfernen Sie nach dem Bohren die Wandschablone von der Wand
DE
Retirez le modèle mural après avoir effectué les percements.
FR
Dopo aver effettuato i fori, rimuovere la sagoma dalla parete
IT
Retire la plantilla de pared después de hacer los agujeros
ES
Verwijder het sjabloon na het boren.
NL
Φ3(1/8")
55mm
a)
b)
Geval 2) Houten muur
NL
Caso 2) Pared de madera
ES
Caso 2) Parete in legno
IT
Cas 2) Mur en bois
FR
Fall 2) Holzwand
DE
Case 2) Wooden Wall
EN
a) Gaten boren
b) Gaten schoonmaken
NL
a) Cómo hacer los agujeros
b) Cómo limpiar los agujeros
ES
a) Esecuzione dei fori
b) Pulizia dei fori
IT
a) Percement des trous
b) Nettoyage des trous
FR
a) Bohren der Löcher
b) Säuberung der Bohrungen
DE
a) Drilling the holes
b) Cleaning the holes
EN
Page 9
Large Auto Wall Mount Instruction manual
9
Installation
3
EN

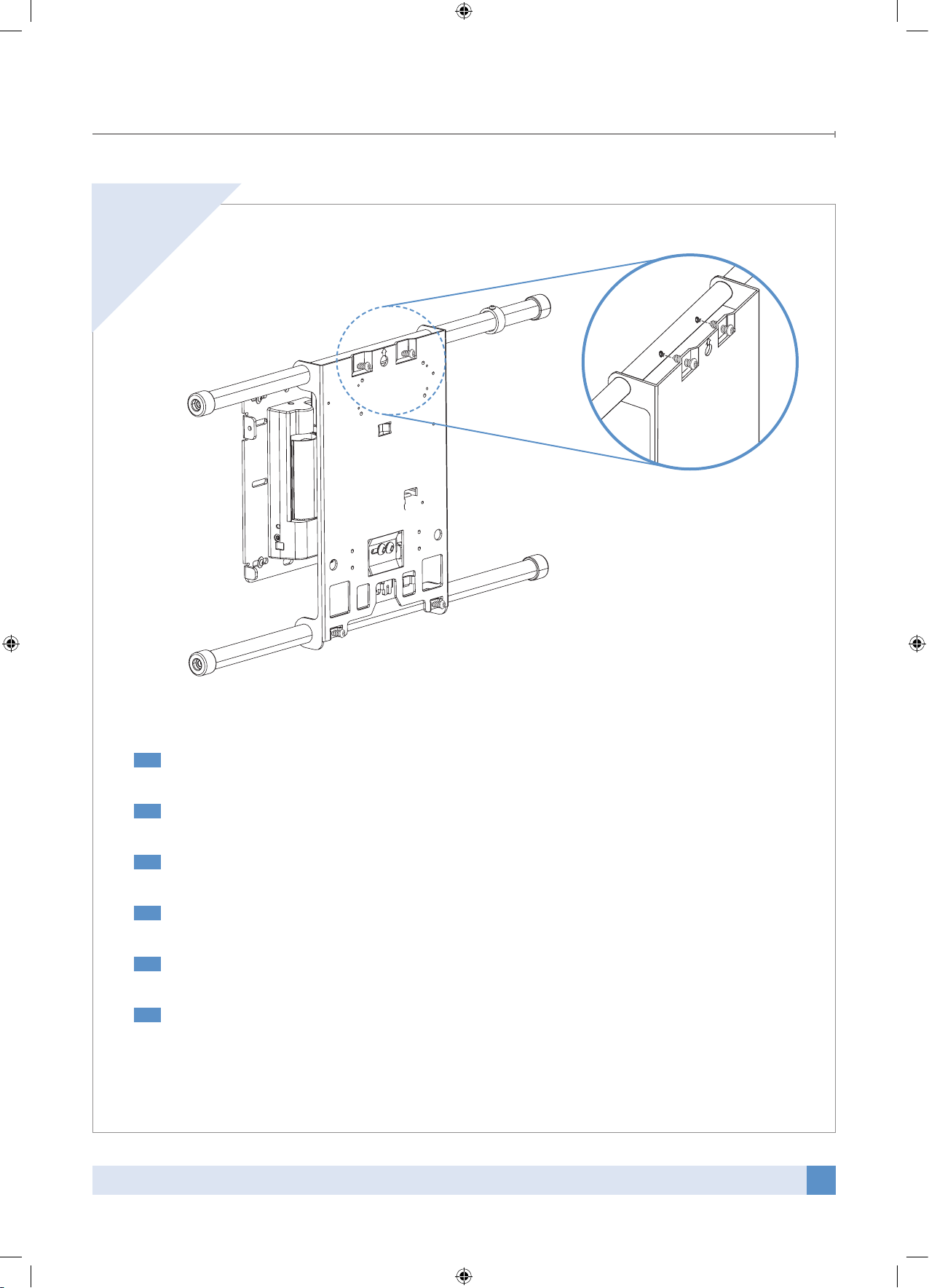

After loosening fixing screws (4 EA) a little bit, move the upper and lower pipes rightward to the end.
DE
Lösen Sie die Befestigungsschrauben (4 EA) ein wenig und ziehen Sie die obere und untere Röhre bis zum
Anschlag nach rechts.
FR
Après avoir dévissé légèrement les vis de fixation (4 EA), déplacez les tubes supérieur et inférieur complètement
vers la droite.
IT
Dopo aver allentato le viti di fissaggio (4 EA), spostare i tubi superiore e inferiore all’estrema destra.
ES
Tras aflojar un poco los tornillos de fijación (4 EA), desplace los tubos superiores e inferiores hasta el tope derecho.
NL
Draai de bevestigingsschroeven (4 EA) een beetje los en druk de bovenste en onderste pijpjes recht naar
achteren.
Page 10
Large Auto Wall Mount Instruction manual
10
Installation
4
Leveler (W-D)
ϧ ϧ
W-A
M6Х50mm
EN

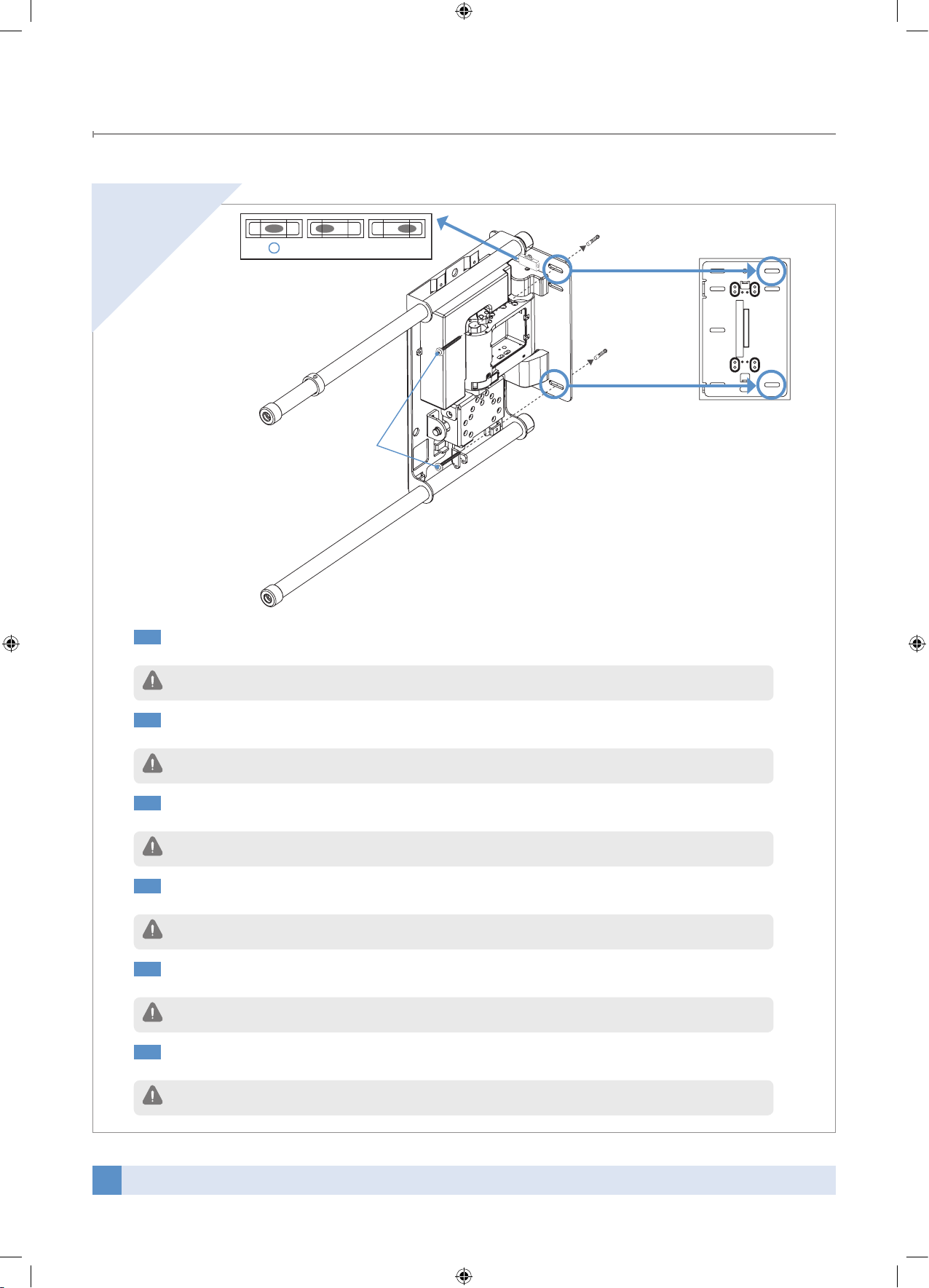

Fix the upper left and lower left corners of the wall plate with a screw(W-A).
Fasten the screws(W-A) checking the horizontality using the leveler(W-D).
This step must be done at least by two people to avoid any possible personal injury.
NL
Bevestig de linkerboven- en onderhoek van de muurplaat met een schroef(W-A).
Draai de schroeven(W-A) aan, controleer met de waterpas of deze vlak hangt(W-D).
Deze stap dient door twee personen uitgevoerd te worden om letsel te voorkomen.
ES
Fije la esquina superior izquierda y la esquina inferior izquierda de la placa de pared con tornillos(W-A).
Apriete los tornillos(W-A) asegurándose de que quede totalmente horizontal utilizando el nivel(W-D).
Se necesitan al menos dos personas para este paso, pues de lo contrario podrían producirse daños personales.
IT
Fissare gli angoli superiore sinistro e inferiore sinistro della piastra a parete con una vite(W-A).
Serrare le viti(W-A) controllando il corretto allineamento orizzontale con la livella(W-D).
Questa operazione deve essere eseguita da almeno due persone per evitare possibili lesioni personali.
FR
Fixez les coins supérieur et inférieur gauche de la plaque murale avec une vis(W-A).
Vissez les vis(W-A) en vérifiant l’horizontale à l’aide du niveau(W-D).
Cette étape doit être effectuée par deux personnes au moins, ceci afin d’éviter de vous blesser.
DE
Befestigen Sie die obere linke und untere linke Ecke der Wandplatte mit einer Schraube(W-A).
Drehen Sie die Schrauben(W-A) fest und prüfen Sie mit der Wasserwaage(W-D) die waagerechte Ausrichtung.
Dieser Arbeitsschritt muss von mindestens zwei Personen ausgeführt werden, um möglichen Verletzungen vorzubeugen.
Page 11
Large Auto Wall Mount Instruction manual
11
Installation
5
EN
Pull the pipe forward until the wall mount is vertically positioned to the wall.
DE
Ziehen Sie die Röhre nach vorne, bis die Wandhalterung vertikal zur Wand steht.
FR
Tirez le tube vers l’avant jusqu’à ce que la fixation murale soit en position verticale par rapport au mur.
IT
Tirare il tubo in avanti finché il supporto a parete non è posizionato verticalmente rispetto al muro.
ES
Tire del tubo hacia adelante hasta que el soporte para montaje en pared quede totalmente vertical respecto a la
pared.
NL
Trek de pijp naar voren tot de muursteun vertikaal tegen de muur is geplaatst.
ϧ ϧ
Leveler (W-D)
90°
Page 12
Large Auto Wall Mount Instruction manual
12
Installation
6
W-A
M6Х50mm
Leveler (W-D)
ϧ ϧ
EN
Fix the upper right and lower right corners of the wall plate with a screw (W-A).
Fasten the screws(W-A) checking the horizontality using the leveler(W-D).
This step must be done at least by two people to avoid any possible personal injury.
NL
Bevestig de rechterboven- en onderhoek van de muurplaat met een schroef (W-A).
Draai de schroeven(W-A) aan, controleer met de waterpas of deze vlak hangt(W-D).
Deze stap dient door twee personen uitgevoerd te worden om letsel te voorkomen.
ES
Fije la esquina superior derecha y la esquina inferior derecha de la placa de pared con tornillos (W-A).
Apriete los tornillos(W-A) asegurándose de que quede totalmente horizontal utilizando el nivel(W-D).
Se necesitan al menos dos personas para este paso, pues de lo contrario podrían producirse daños personales.
IT
Fissare gli angoli superiore destroe inferiore destro della piastra a parete con una vite (W-A).
Serrare le viti(W-A) controllando il corretto allineamento orizzontale con la livella(W-D).
Questa operazione deve essere eseguita da almeno due persone per evitare possibili lesioni personali.
FR
Fixez les coins supérieur et inférieur droit de la plaque murale avec une vis (W-A).
Vissez les vis(W-A) en vérifiant l’horizontale à l’aide du niveau(W-D).
Cette étape doit être effectuée par deux personnes au moins, ceci afin d’éviter de vous blesser.
DE
Befestigen Sie die obere rechte und untere rechte Ecke der Wandplatte mit einer Schraube (W-A).
Drehen Sie die Schrauben(W-A) fest und prüfen Sie mit der Wasserwaage(W-D) die waagerechte Ausrichtung.
Dieser Arbeitsschritt muss von mindestens zwei Personen ausgeführt werden, um möglichen Verletzungen vorzubeugen.
Page 13
Large Auto Wall Mount Instruction manual
13
Installation
7

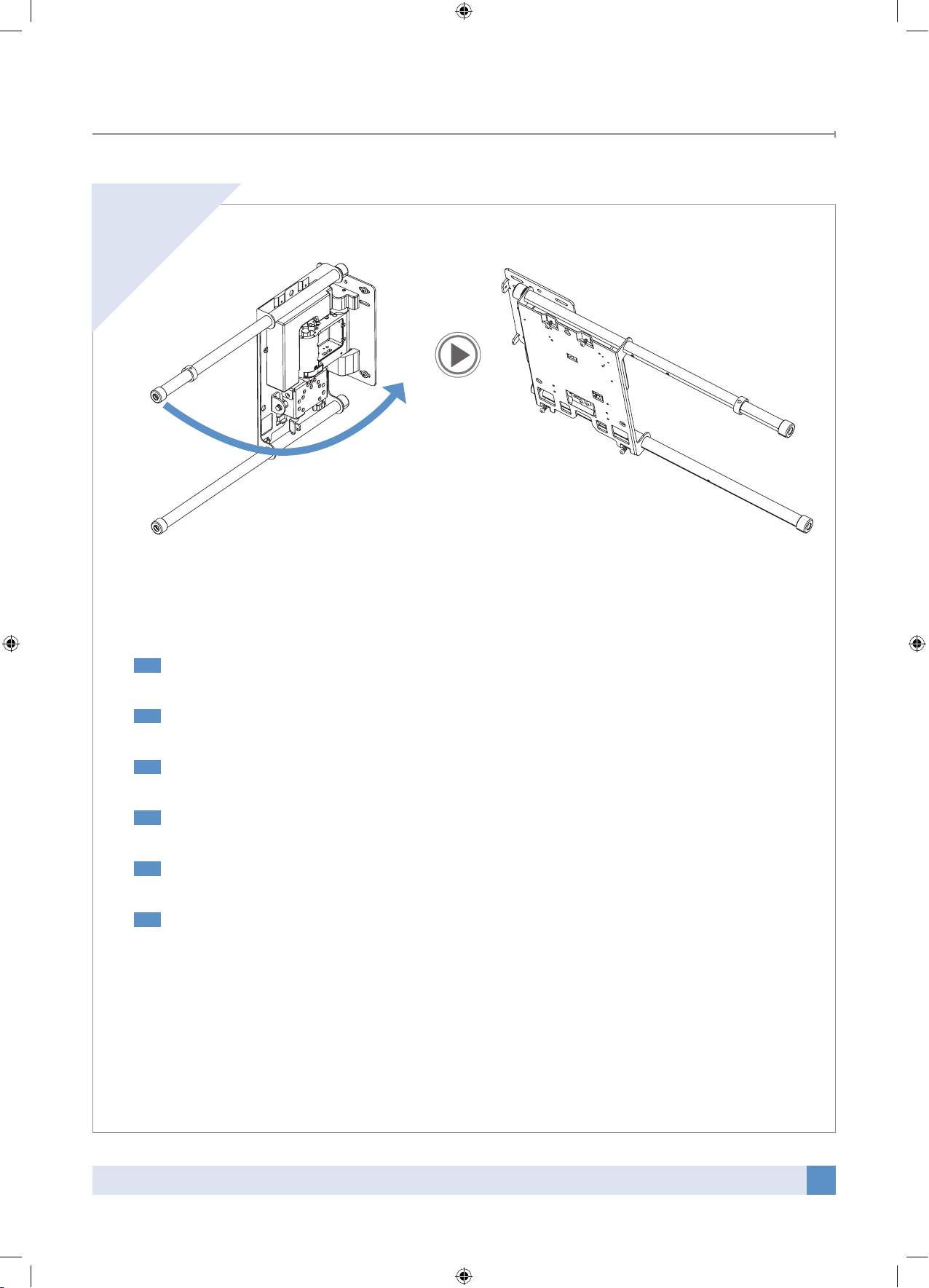

EN
Move the pipe of the wall mount to the original position (rightward).
DE
Bewegen Sie die Röhre der Wandhalterung in die ursprüngliche Position (nach rechts).
FR
Remettez le tube de la fixation murale dans sa position d’origine (vers la droite).
IT
Spostare il tubo del supporto a parete nella posizione originale (alla destra).
ES
Devuelva el tubo del soporte para montaje en pared a su posición original (a la derecha).
NL
Verplaats het pijpje van de muursteun naar de originele positie (aan het recht).
Page 14
Large Auto Wall Mount Instruction manual
14
Installation
8
EN

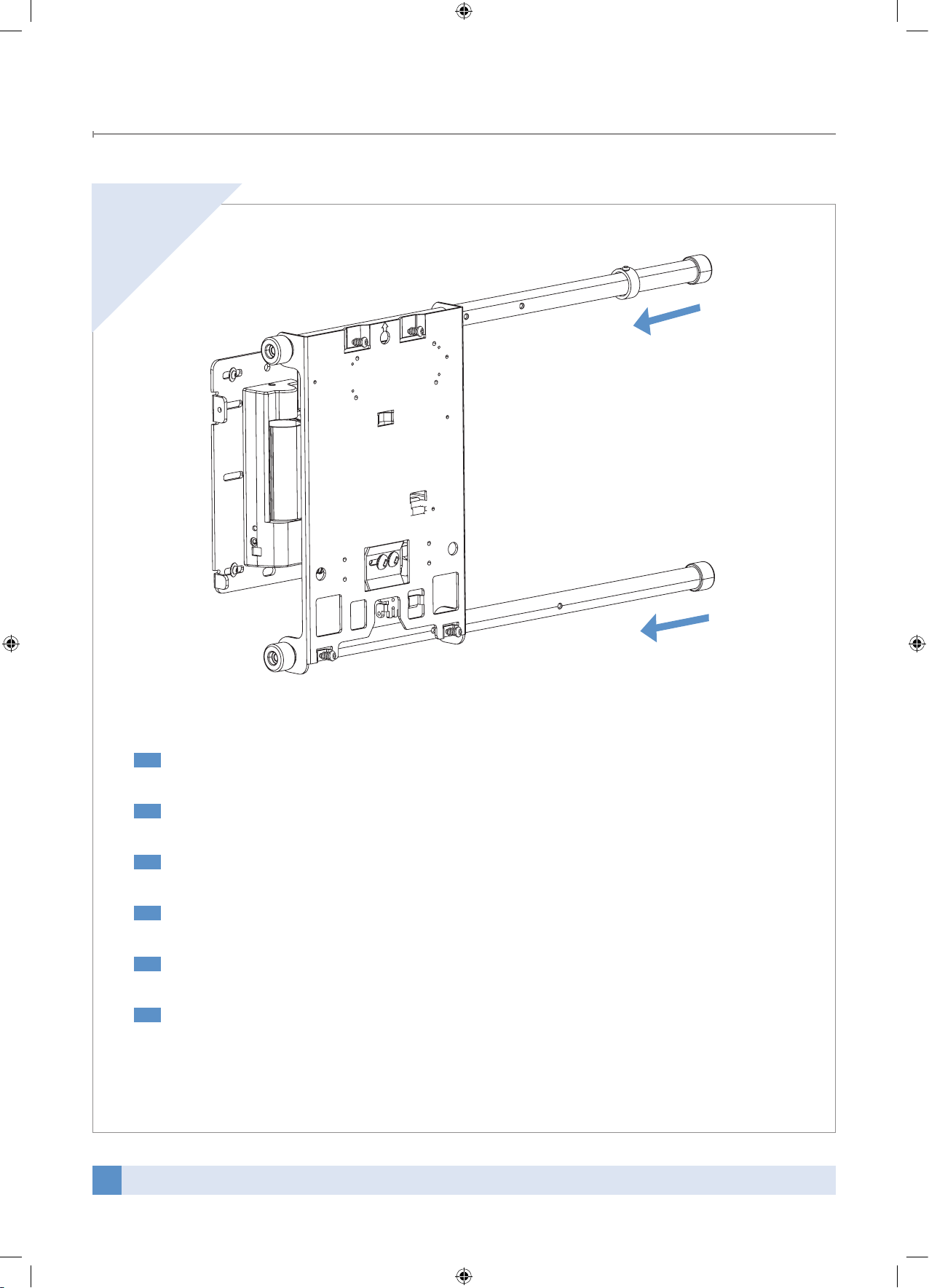

Move the pipe of the wall mount to the original position (leftward).
DE
Bewegen Sie die Röhre der Wandhalterung in die ursprüngliche Position (nach links).
FR
Remettez le tube de la fixation murale dans sa position d’origine (vers la gauche).
IT
Spostare il tubo del supporto parete nella posizione originale (a sinistra).
ES
Devuelva el tubo del soporte para montaje en pared a su posición original (hacia la izquierda).
NL
Verplaats het pijpje van de muursteun naar de originele positie (links).
Page 15
Large Auto Wall Mount Instruction manual
15
Installation
9
EN
Move the pipe of the wall mount to the center and fix it by using 4 screws.
DE
Bringen Sie die Röhren der Wandhalterung in die mittlere Position und befestigen Sie diese mit 4 Schrauben.
FR
Déplacez le tube de la fixation murale vers le centre et fixez-le à l’aide de 4 vis.
IT
Spostare il tubo del supporto a parete al centro e fissarlo usando 4 viti.
ES
Desplace el tubo del soporte para montaje en pared hasta el centro y fíjelo utilizando 4 tornillos.
NL
Verplaats het pijpje van de muursteun naar het midden en draai deze vast met 4 schroeven.
Page 16
Large Auto Wall Mount Instruction manual
16
Installation
10
EN

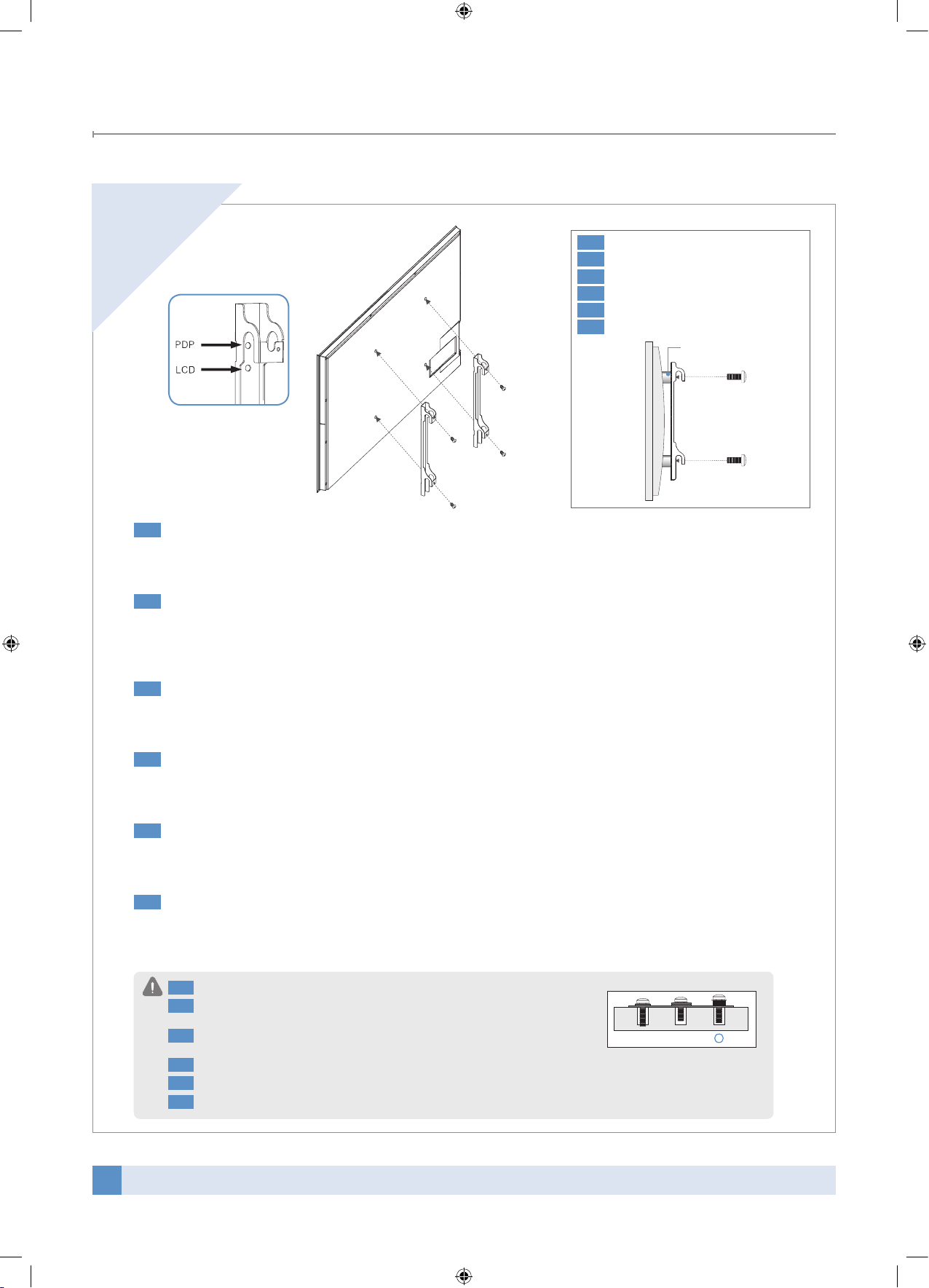

Place the TV-Hanger on the rear panel of TV.
Fix the top and bottom of the hanger by using 4 screws(select appropriate screws from M-A to M-J) depending
on the TV type. (In case the rear of TV is a round type, fix the screws after inserting a spacer(M-M) between the
hanger and TV as shown in the picture below).
M-M
M-A to M-J
DE
Verbinden Sie die TV-Hängevorrichtung mit der Rückwand des Fernsehgeräts.
Befestigen Sie die Ober- und Unterseiten der Hänger mit 4 Schrauben (wählen Sie die geeigneten Schrauben von
M-A bis M-J), je nach Typ des Fernsehgeräts. (Bei einem Fernsehgerät mit gerundeter Rückseite legen Sie vor
dem Anziehen der Schrauben ein Abstandsstück(M-M) zwischen den Hänger und das Fernsehgerät, wie auf der
unteren Abbildung zu sehen).
FR
Placez la suspension du téléviseur à l’arrière de celui-ci.
Fixez le haut et le bas de la suspension à l’aide de 4 vis (utilisez les vis appropriées, de M-A à M-J), en fonction
du type de téléviseur. (Dans le cas où l’arrière du téléviseur est de type arrondi, fixez les vis après avoir inséré une
butée d’espacement(M-M) entre la suspension et le téléviseur, comme indiqué dans le dessin ci-dessous).
IT
Posizionare il sostegno TV sul pannello posteriore della TV.
Fissare la parte superiore e inferiore del sostegno usando 4 viti(selezionare le viti appropriate da M-A a M-J) in
base al tipo della TV. (se la parte posteriore della tv è di tipo arrotondato, serrare le viti dopo aver utilizzato un
distanziatore(M-M) tra il sostegno e la TV come mostrato nella seguente immagine).
ES
Coloque el soporte para TV en el panel posterior del TV.
Fije la parte superior y la parte inferior del soporte utilizando 4 tornillos (seleccione los tornillos adecuados entre
M-A y M-J), dependiendo del tipo de TV. (Si la parte posterior del TV es redondeada, fije los tornillos después de
colocar un separador(M-M) entre el soporte y el TV tal como se muestra en la siguiente imagen).
NL
Plaats de TV-hanger aan de achterzijde van de TV.
Bevestig de boven- en onderkant van de hanger met 4 schroeven(kies de desbetreffende schroeven uit M-A
tot M-J) afhankelijk van het type TV. (Als de achterkant van uw TV rond is, maakt u de schroeven vast met een
opvulring(M-M) tussen de hanger en de TV, zoals getoond in het onderstaande plaatje).
When you fix the TV plate, do not over tighten screw not to damage the TV panel.
EN
Lorsque vous fixez la plaque du téléviseur, prenez garde de ne pas trop visser les vis
afin de ne pas endommager le panneau du téléviseur.
FR
Achten Sie bei der Befestigung der TV-Platte darauf, die Schrauben nicht zu fest anzuziehen, um eine Beschädigung der TV-Fläche zu vermeiden.
DE
Durante il fissaggio della piastra TV, non serrare eccessivamente le viti per non danneggiare il pannello della TV.
IT
Cuando fije la placa del TV no apriete demasiado los tornillos, pues podría dañar el panel del TV.
ES
Als u de TV-plaat vastmaakt, draai dan de schroeven niet te strak aan om de TV niet te beschadigen.
NL
ϧϧ
Als de achterkant van de TV rond is
NL
Si la parte posterior del TV es redondeada
ES
Se il retro della TV è di tipo arrotondato
IT
Dans le cas où l’arrière du téléviseur est de type arrondi
FR
Bei Fernsehgeräten mit einer gerundeten Rückseite
DE
In case the rear of TV is a round type
EN
Page 17
Large Auto Wall Mount Instruction manual
17
Installation

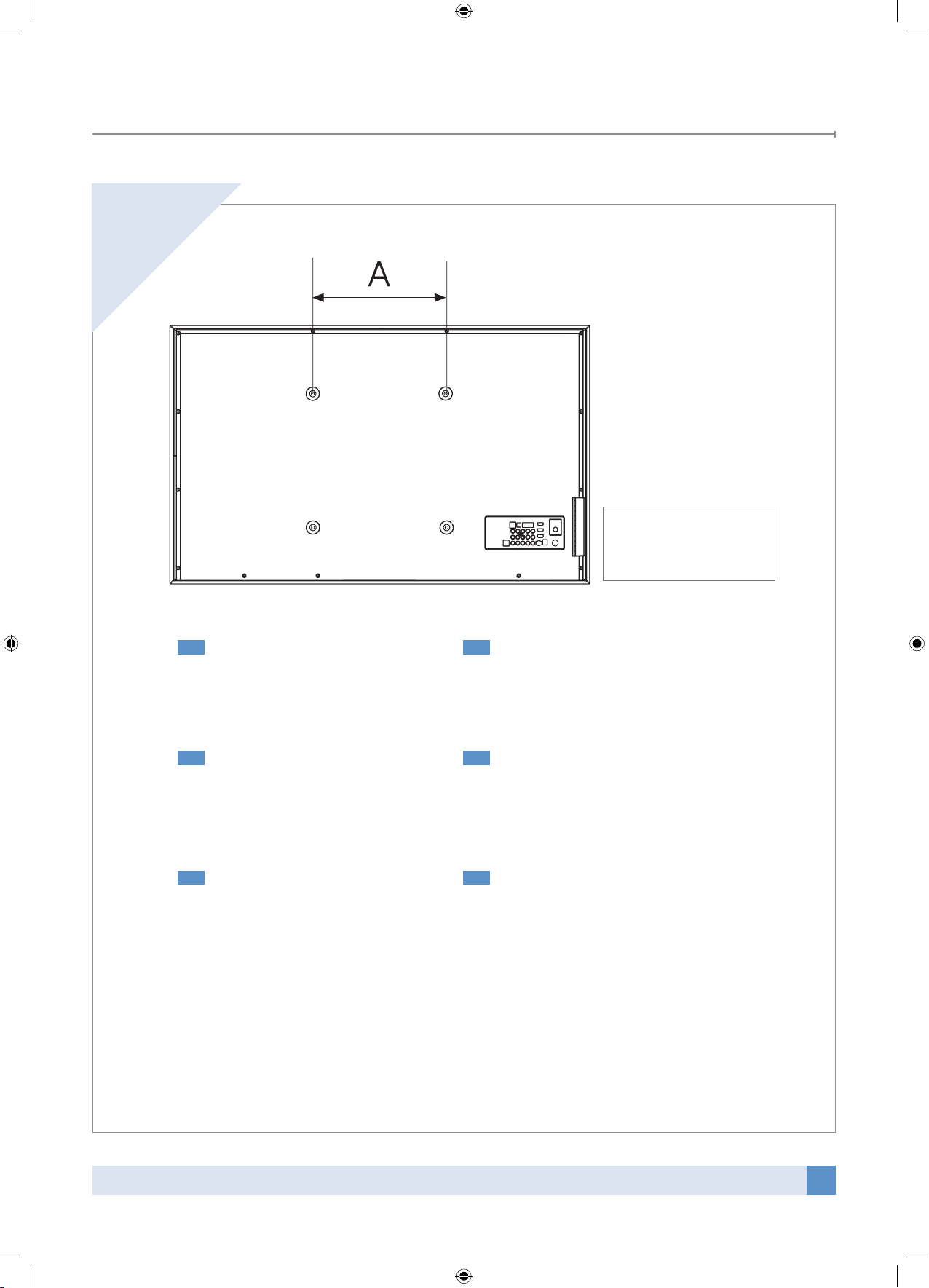

11
A = 40㎝ => 12-A
A = 60㎝ => 12-B
EN
VESA Patterns
• 400mm x 400mm
• 600mm x 400mm
DE
VESA-Muster
FR
Normes VESA
IT
Schemi VESA
ES
Normas VESA
NL
VESA-verdeling
• 400mm x 400mm
• 600mm x 400mm
• 400mm x 400mm
• 600mm x 400mm
• 400mm x 400mm
• 600mm x 400mm
• 400mm x 400mm
• 600mm x 400mm
• 400mm x 400mm
• 600mm x 400mm
Page 18
Large Auto Wall Mount Instruction manual
18
Installation
12

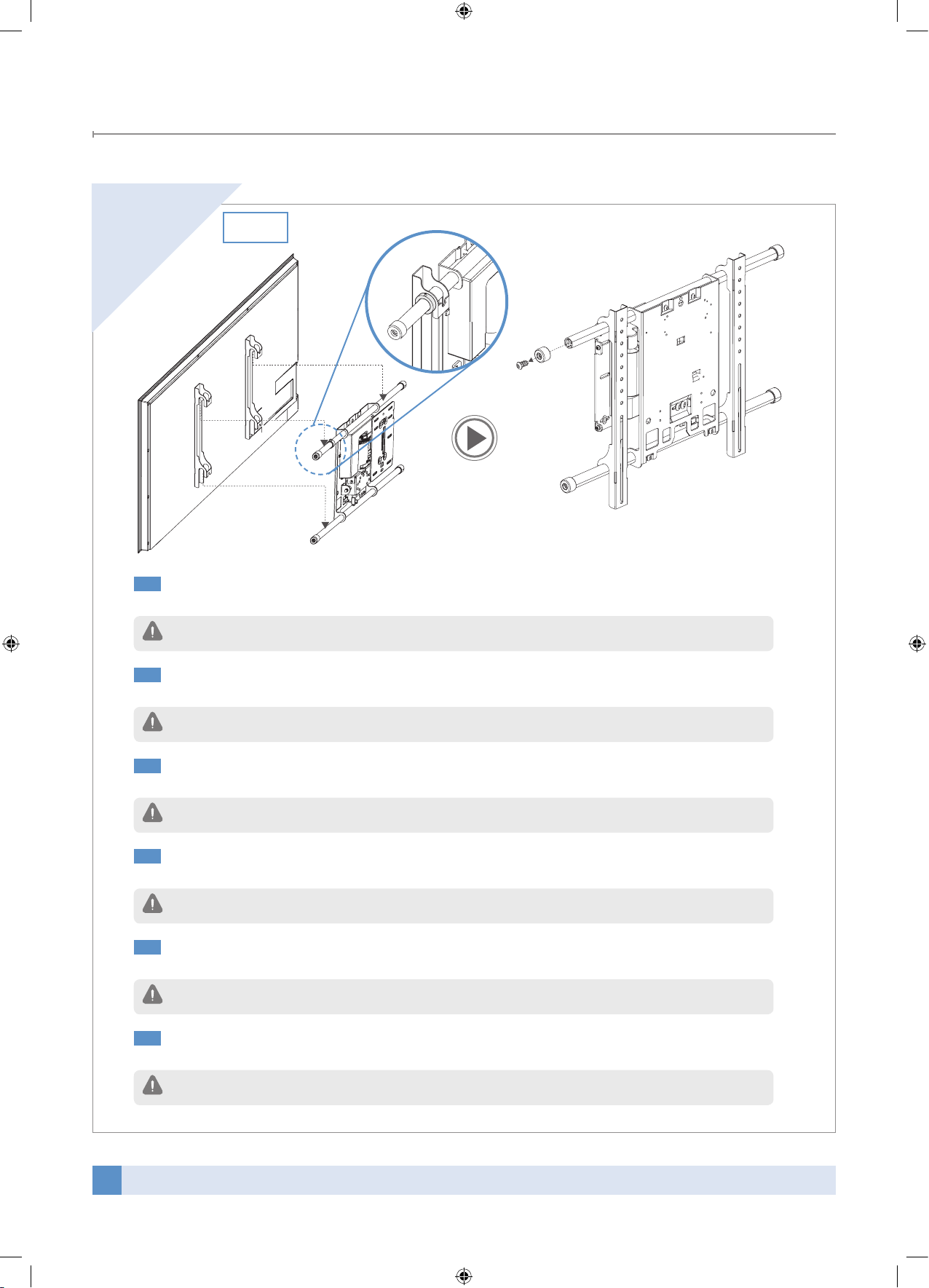

-A-1
EN
Hang your TV on the wall mount aligning the wall mount and the TV hanger, removing the screw at the left end of
the pipe.
This step must be done at least by two people to avoid any possible personal injury.
DE
Hängen Sie Ihr Fernsehgerät in die Wandhalterung ein, indem Sie die Wandhalterung und die TV-Hängevorrichtung zueinander ausrichten und lösen Sie die Schraube am linken Ende der Röhre.
FR
Placez votre téléviseur sur la fixation murale en alignant la fixation murale et la suspension du téléviseur, en retirant la vis se trouvant à l’extrémité gauche du tube.
IT
Appendere la TV al supporto a parete, allineando quest’ultimo e il sostegno TV, rimovendo la vite all’estremità
sinistra del tubo
ES
Cuelgue su TV del soporte para montaje en pared de modo que dicho soporte para montaje en pared coincida con
el soporte del TV, y retire el tornillo del extremo izquierdo del tubo
NL
Hang uw TV aan de muursteun door de muursteun en de TV-hanger tegen elkaar te brengen. Verwijder de schroef
aan de linkerkant van de pijp.
Deze stap dient door twee personen uitgevoerd te worden om letsel te voorkomen.
Se necesitan al menos dos personas para este paso, pues de lo contrario podrían producirse daños personales.
Questa operazione deve essere eseguita da almeno due persone per evitare possibili lesioni personali.
Cette étape doit être effectuée par deux personnes au moins, ceci afin d’éviter de vous blesser.
Dieser Arbeitsschritt muss von mindestens zwei Personen ausgeführt werden, um möglichen Verletzungen vorzubeugen.
A=40㎝
Page 19
Large Auto Wall Mount Instruction manual
19
Installation
12

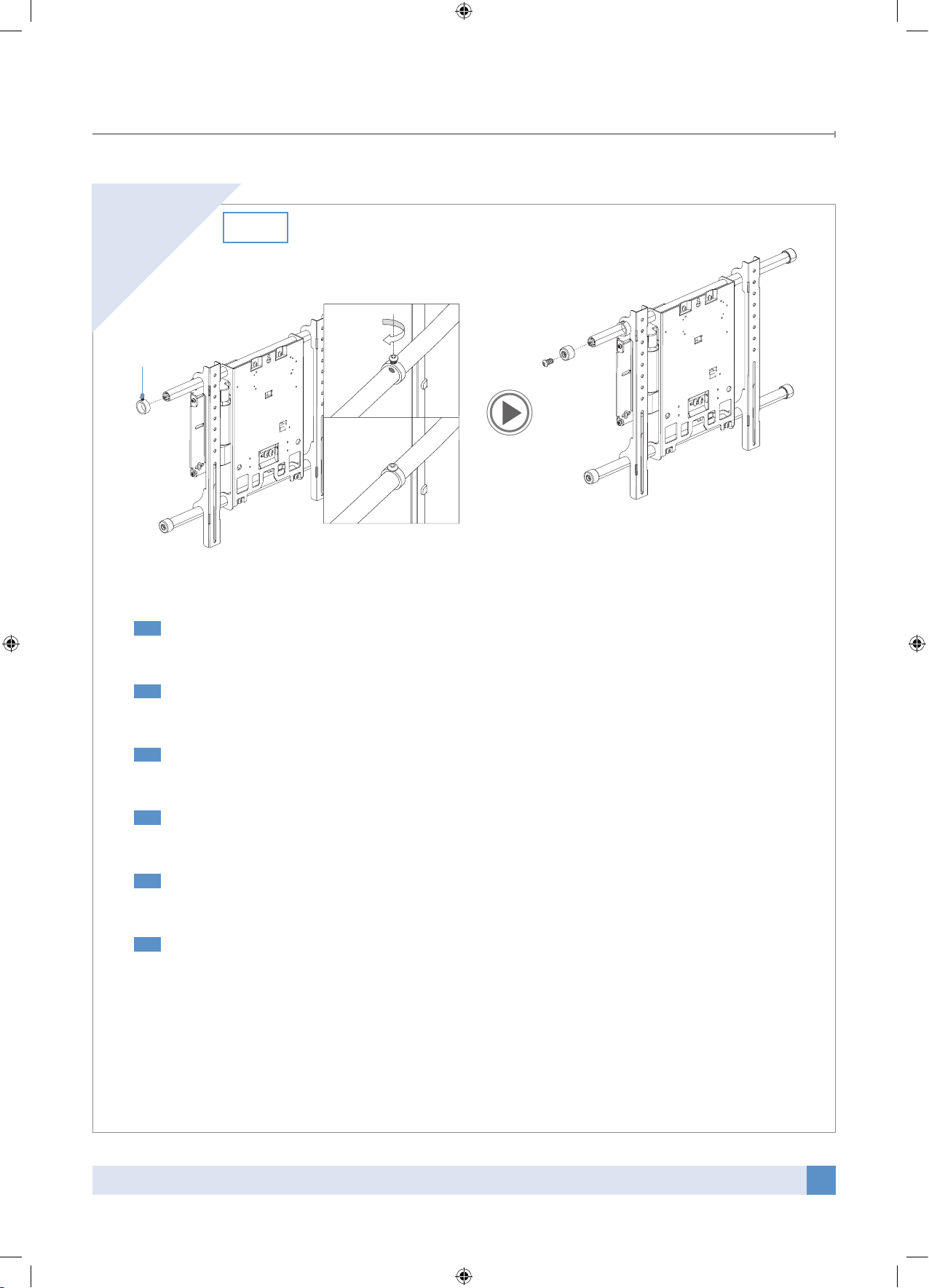

-A-2
ྙ
ྚ
Ring Ass’y
EN
After align with the hole in the pipe, and insert the Ring Ass’y to the upper pipe, inserting the screw to the original
position.
DE
Nun richten Sie die Öffnung der Röhre korrekt aus und befestigen die Ring-Baugruppe an der oberen Röhre. Drehen Sie dazu die Schraube in ihre ursprüngliche Position.
FR
Ensuite, alignez avec le trou du tube, insérez l’anneau sur le tube du haut et vissez la vis dans sa position
d’origine.
IT
Allineare quindi il foro nel tubo e inserire l’aggregato anello sul tubo superiore, inserendo la vite nella posizione
originale.
ES
Después de situarlo de modo que coincida con el agujero del tubo y de colocar el montaje de anillo en el tubo
superior, devuelva el tornillo a su posición original.
NL
Nadat het gat tegen de pijp wordt gehouden, steekt u de ringassemblage in de bovenste pijp, plaats de schroef op
de oorspronkelijke plaats.
A=40㎝
Page 20
Large Auto Wall Mount Instruction manual
20
Installation
12

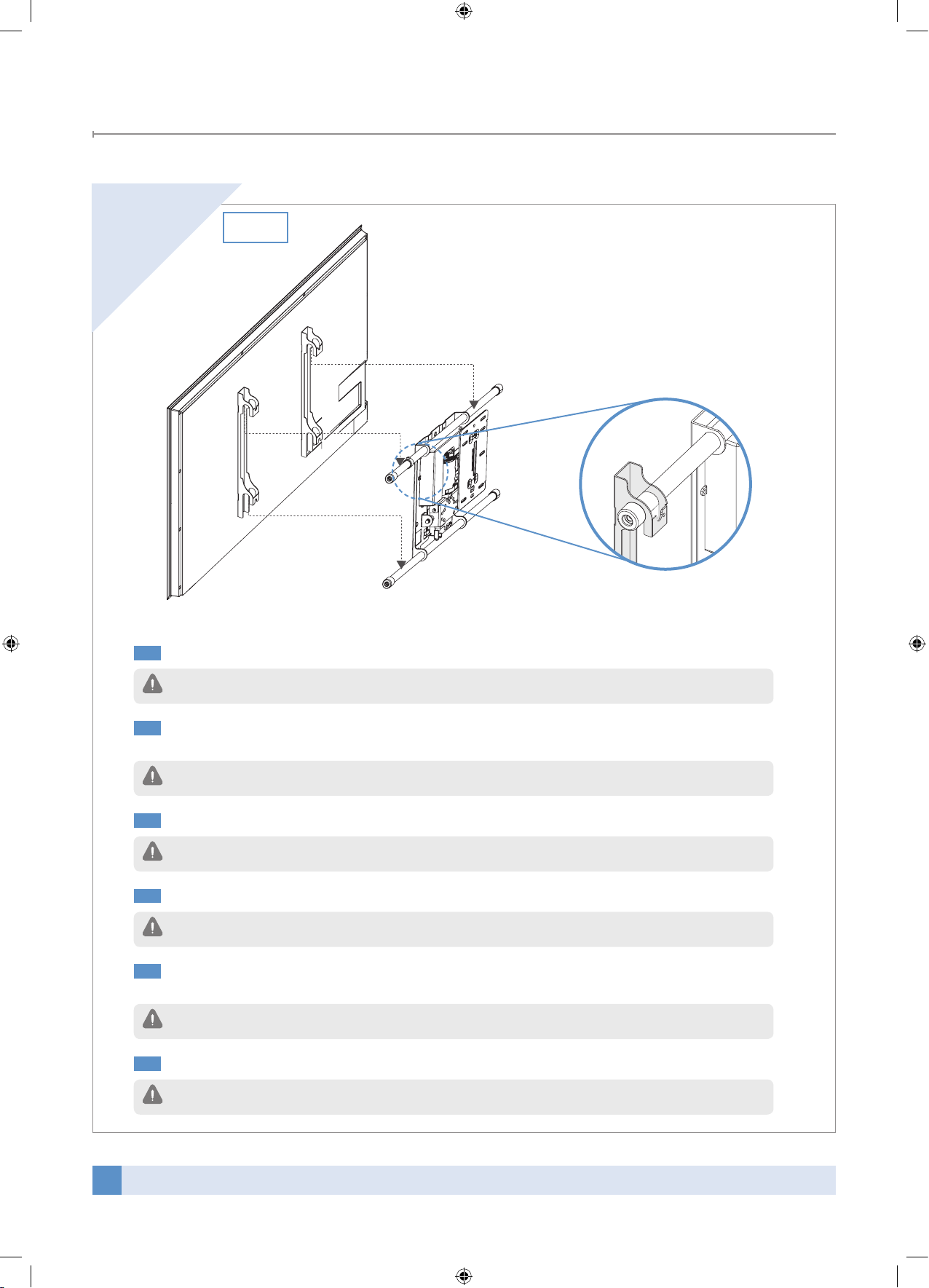

-B-1
EN
Hang your TV on the wall mount aligning the wall mount and the TV hanger.
This step must be done at least by two people to avoid any possible personal injury.
DE
Hängen Sie Ihr Fernsehgerät in die Wandhalterung ein, indem Sie die Wandhalterung und die TV-Hängevorrichtung gegeneinander ausrichten.
Dieser Arbeitsschritt muss von mindestens zwei Personen ausgeführt werden, um möglichen Verletzungen vorzubeugen.
NL
Hang uw TV op de muursteun door de muursteun en de TV-hanger tegen elkaar te houden.
Deze stap dient door twee personen uitgevoerd te worden om letsel te voorkomen.
ES
Cuelgue su TV del soporte para montaje en pared de modo que dicho soporte para montaje en pared coincida con
el soporte del TV.
Se necesitan al menos dos personas para este paso, pues de lo contrario podrían producirse daños personales.
IT
Appendere la TV al supporto a parete allineando quest’ultimo e il sostegno TV.
Questa operazione deve essere eseguita da almeno due persone per evitare possibili lesioni personali.
FR
Placez votre téléviseur sur la fixation murale en alignant la fixation murale et la suspension du téléviseur.
Cette étape doit être effectuée par deux personnes au moins, ceci afin d’éviter de vous blesser.
A=60㎝
Page 21
Large Auto Wall Mount Instruction manual
21
Installation
12

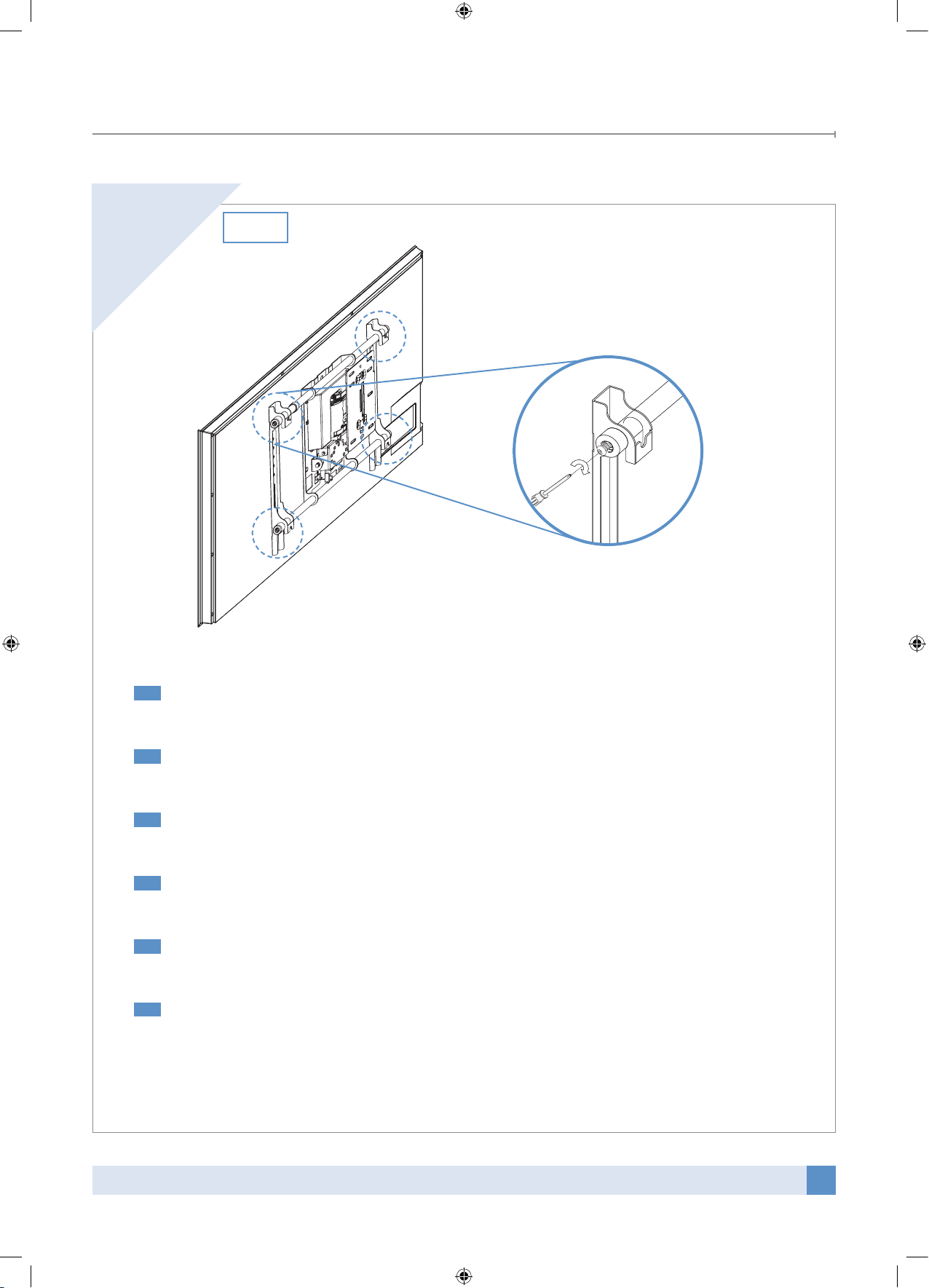

-B-2
EN
Tightly fix the screws (4 EA) on both sides of upper and lower pipes.
DE
Drehen Sie die Schrauben (4 EA) auf beiden Seiten der oberen und unteren Röhre gut fest.
FR
Vissez bien à fond les vis (4 EA) sur les deux côtés des tubes du haut et du bas.
IT
Serrare le viti (4 EA) a entrambi i lati dei tubi superiore e inferiore.
ES
Fije bien los tornillos (4 EA) de ambos lados de los tubos superior e inferior.
NL
Draai de schroeven (4 EA) aan beide kanten van de bovenste en onderste pijpen stevig aan.
A=60㎝
Page 22
Large Auto Wall Mount Instruction manual
22
Installation

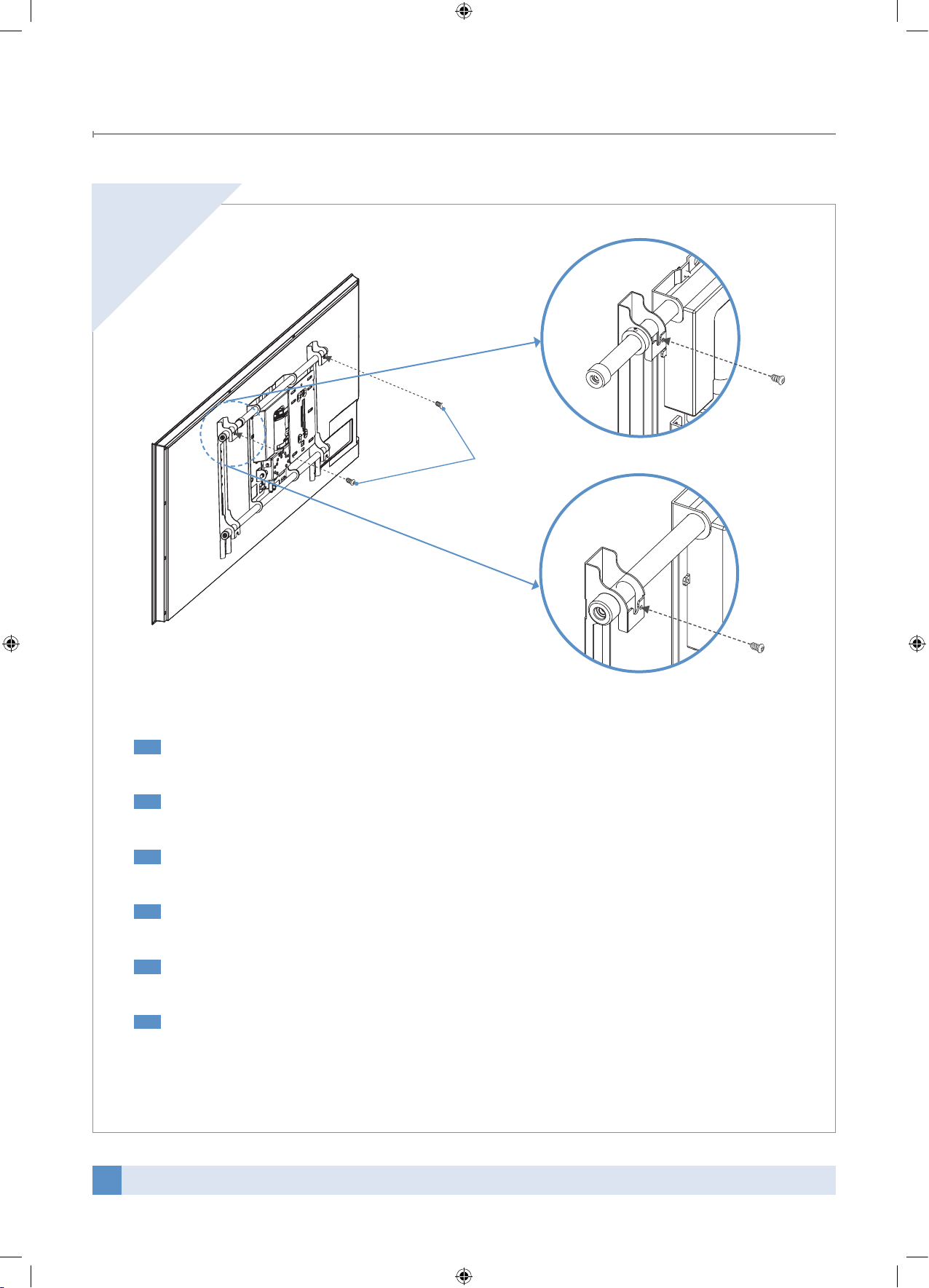

13
12-A
12-B
M-O
M5×12mm
EN
As shown in the picture, fix the screws(M-O) so that the TV body and wall mount can be firmly fastened.
DE
Wie in der Abbildung zu sehen, ziehen Sie die Schrauben(M-O) an, so dass der Körper des Fernsehgeräts und die
Wandhalterung fest angebracht werden können.
FR
Comme indiqué sur le dessin, fixez les vis(M-O) de façon à ce que le corps du téléviseur et la fixation murale soient fermement fixés entre eux.
IT
Come mostrato nell’immagine, serrare le viti(M-O) in modo che la TV e il supporto a parete siano fissati saldamente.
ES
Tal como se muestra en la imagen, apriete los tornillos(M-O) hasta que el cuerpo del TV y el soporte para montaje
en pared queden firmemente fijados.
NL
Draai de schroeven aan zoals getoond in de afbeelding(M-O) zodat de kast van de TV en de muursteun stevig
vast zitten.
Page 23
Large Auto Wall Mount Instruction manual
23
Installation
14
IR
PWR
EN
Connect the IR receiver and the power adapter.
DE
Verbinden Sie den IR-Empfänger und den Strom-Adapter.
FR
Branchez le récepteur IR et l’adaptateur secteur.
IT
Collegare il ricevitore IR e l’alimentatore.
ES
Conecte el receptor de IR y el adaptador de potencia.
NL
Sluit de IR-ontvanger en de voedingsadapter aan.
IR Receiver
EN
IR-Empfänger
DE
Récepteur IR
FR
Ricevitore IR
IT
Receptor de IR
ES
IR-ontvanger
NL
Power Cable(220V)
EN
Netzkabel(220V)
DE
Câble d’alimentation (220V)
FR
Cavo di alimentazione (220V)
IT
Cable de alimentación (220V)
ES
Netsnoerkabel (220V)
NL
Page 24
Large Auto Wall Mount Instruction manual
24
Installation
15
EN

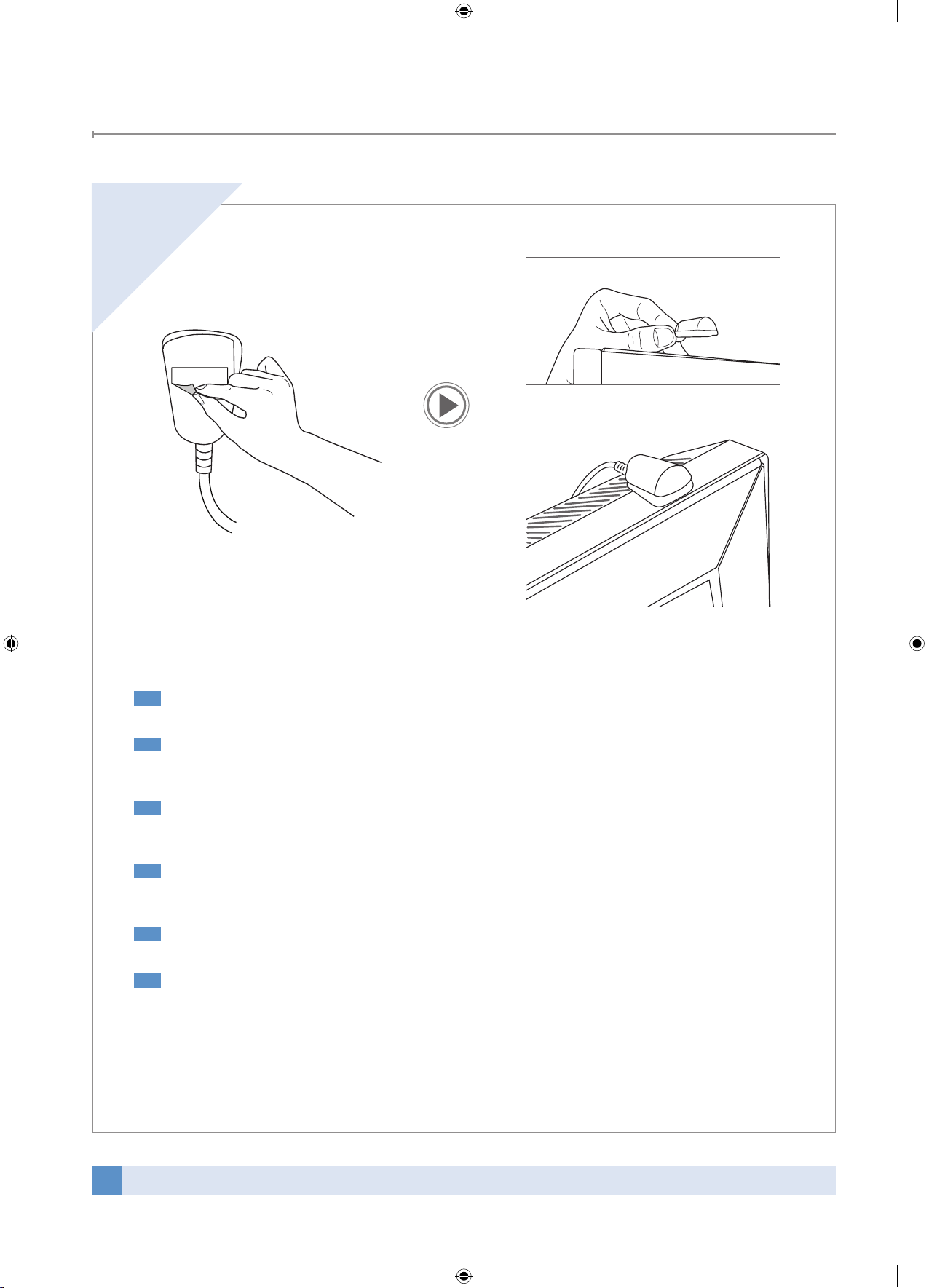

Detach the tape cover on the rear of IR receiver and attach the IR receiver on the top of TV.
DE
Nach der Entfernung der Bandabdeckung des IR-Empfängers befestigen Sie den Empfänger auf der Oberseite
des Fernsehgeräts.
FR
Après avoir retiré la protection de l’adhésif situé sur la partie inférieure du récepteur IR, collez ce dernier sur le
haut du téléviseur.
IT
Dopo aver rimosso il nastro protettivo sulla parte posteriore del ricevitore IR, collegare lo stesso sulla parte superiore della TV.
ES
Tras retirar la cubierta de la parte posterior del receptor de IR, conecte el receptor a la parte superior del TV.
NL
Nadat de beschermingstap van de achterkant van de IR-ontvanger heeft verwijderd, bevestigt u de ontvanger
bovenop de TV.
Page 25
Large Auto Wall Mount Instruction manual
25
DE
NL
IT
Schwenken/Neigen der Wandhalterung mit dem Fernsehgerät
FR
Pivotement de la xation murale et du téléviseur
Rotazione/inclinazione del supporto e della TV
ES
Girar o inclinar el soporte para montaje en pared y el TV
Draaien/kantelen van muursteun en TV
Swivel/Tilt the Wall mount and TV
You can adjust the direction of TV by using the direction buttons on the remote control.
EN
Mit den Richtungstasten auf der Fernbedienung können Sie die Richtung des Geräts verstellen.
DE
Vous pouvez régler la direction du téléviseur à l’aide des touches directionnelles de la télécommande.
FR
È possibile regolare la direzione della TV usando i tasti direzionali sul telecomando.
IT
Puede ajustar la dirección del TV utilizando los botones de dirección del mando a distancia.
ES
U kunt de richting van de TV wijzigen met de knoppen op de afstandsbediening.
NL
Tilt up
EN
Neigung nach oben
DE
Pivotement vers le haut
FR
Inclinazione in alto
IT
Inclinar hacia arriba
ES
Omhoog kantelen
NL
Right swivel
EN
Schwenk nach rechts
DE
Pivotement vers la droite
FR
Rotazione a destra
IT
Girar hacia la derecha
ES
Rechts draaien
NL
Left swivel
EN
Schwenk nach links
DE
Pivotement vers la gauche
FR
Rotazione a sinistra
IT
Girar hacia la izquierda
ES
Links draaien
NL
Tilt down
EN
Neigung nach unten
DE
Pivotement vers la gauche
FR
Inclinazione in basso
IT
Inclinar hacia abajo
ES
Omlaag kantelen
NL
This will bring the wall mount back to the wall
of HOME position that user setup
EN
Diese Funktion bewegt die Wandhalterung in
die vom Benutzer eingestellte Ausgangsposition an der Wand
DE
Ceci remettra la fixation murale dans la position définie par l’utilisateur
FR
Questo tasto riporterà il supporto alla
posizione di partenza impostata dall’utente
IT
Así devolverá el soporte para montaje en
pared a la posición INICIAL definida por el
usuario
ES
Hiermee gaat de muursteun terug naar de
door de gebruiker ingestelde beginstand.
NL
Page 26
Large Auto Wall Mount Instruction manual
26
FR
NL
ITDE
Originaleinstellungen Conguration initiale Congurazione iniziale
Eerste instelling
ES
Conguración inicial

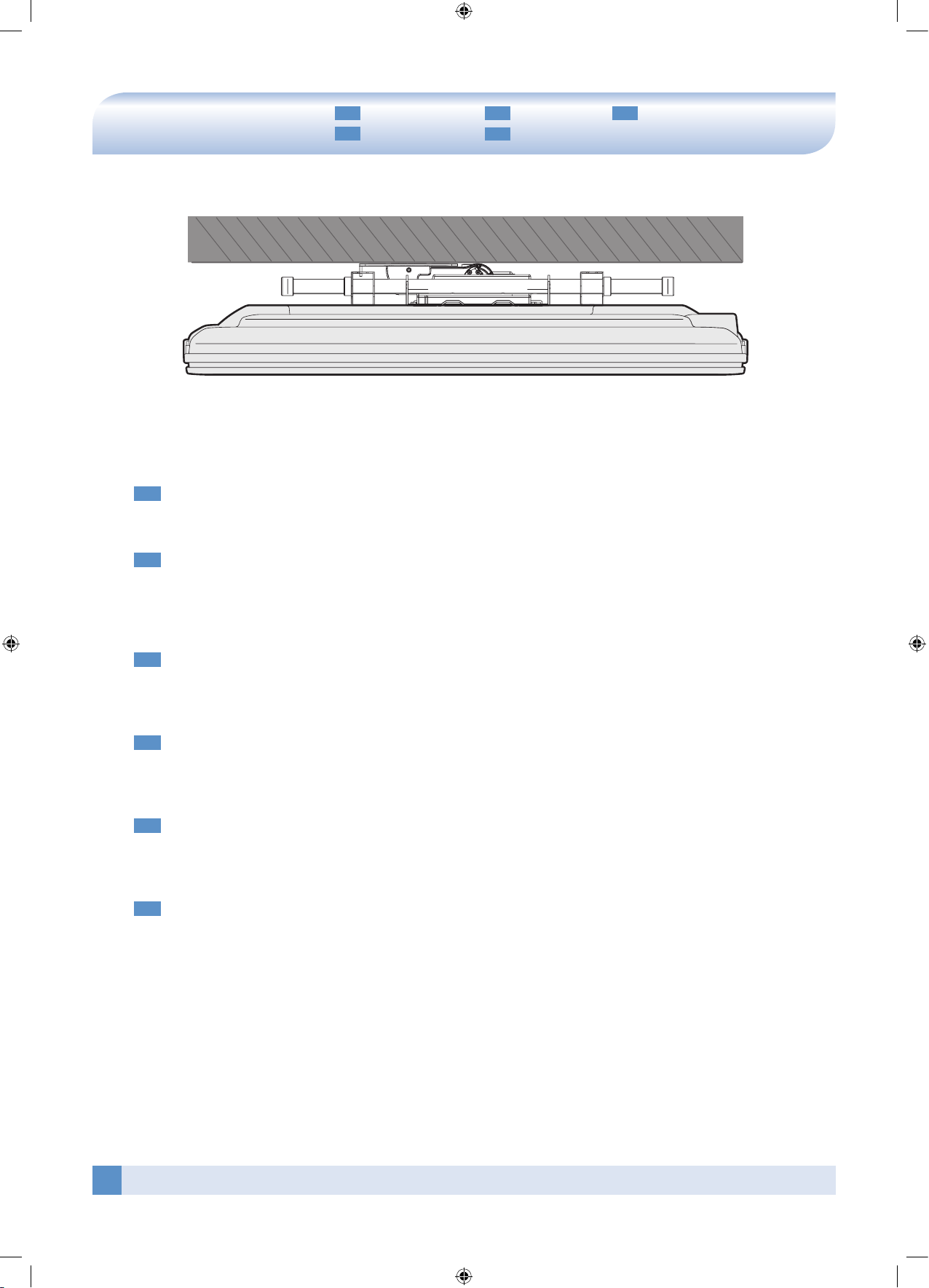

Initial set-up
EN
Hold both ends of TV with your hands and push the TV in the direction to the wall to the end.
And, press and hold the set-up button for 5 seconds to set the home position until LED turns on continuously.
DE
Halten Sie das Fernsehgerät an beiden Seiten mit Ihren Händen fest und drücken Sie das Gerät in Richtung Wand
bis zum Anschlag.
Jetzt drücken und halten Sie zur Herstellung der Ausgangsposition die Einstellungstaste 5 Sekunden lang, bis die
LED-Leuchte ständig aufleuchtet.
FR
Saisissez les deux côtés du téléviseur avec les mains et poussez ce dernier complètement vers le mur.
Ensuite, maintenez enfoncée la touche de configuration pendant 5 secondes pour définir la position de départ
(Home) jusqu’à ce que la LED s’allume en continu.
IT
Afferrare entrambe le estremità della TV con le mani e spingere a fondo la TV in direzione del muro.
Tenere quindi premuto il tasto Set-Up per 5 secondi per impostare la posizione Home finché il LED non sarà acceso fisso.
ES
Sostenga los dos extremos del TV con las manos y empuje el TV en dirección a la pared hasta el tope.
A continuación, mantenga pulsado el botón de configuración durante 5 segundos para definir la posición inicial,
hasta que el LED se quede encendido.
NL
Houd beide kanten van uw TV met uw handen vast en druk de TV helemaal tot aan de muur.
Houd de instelknop 5 seconden ingedrukt om de beginstand in te stellen tot de LED blijft branden.
Page 27
Large Auto Wall Mount Instruction manual
27
SetUP
Mem1
Home
Mem2
SetUP
Mem1
Home
Mem2
Mem1 Mem2
DE
ES
FR
NL
IT
Wandbegrenzung rechts Limite droite du mur Limite parete destra
Límite derecho de la pared Bereik rechts

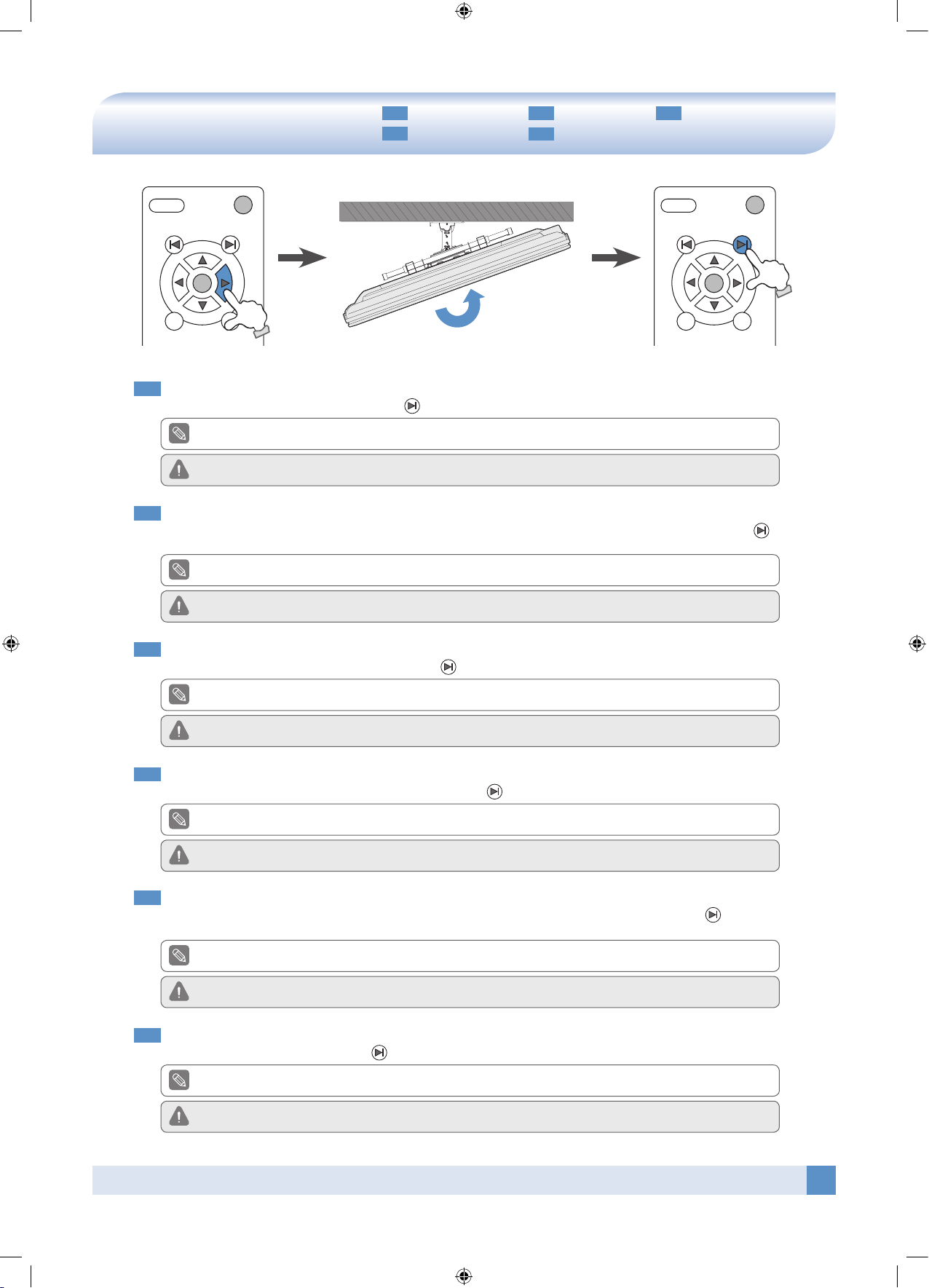

Wall Limit Right
NL
Gebruik de pijl naar rechts (►) om de TV naar rechts te verplaatsen, tot de TV bijna de muur raaks en druk 5
seconden op de knop Bereik rechts ( ) tot de LED blijft branden.
Als u deze stap niet uitvoert, kan uw TV de muur raken tijdens het draaien.
LED knippert : Signaal verzonden
ES
Utilice el botón con la flecha que indica hacia la derecha (►) del mando a distancia para mover su TV hasta que
el lado derecho del TV llegue muy cerca de la pared, y pulse el botón Límite derecho de la pared ( ) durante 5
segundos, hasta que el LED se quede encendido.
Si se salta este paso, el TV puede golpear la pared cuando lo gire.
LED parpadeando : transmitiendo señal
IT
Usare la freccia destra (►) sul telecomando per spostare la TV sulla destra finché questa non giunge in prossimità
del muro, quindi premere il pulsante Limite parete destra ( ) per 5 secondi, finché il LED non sarà acceso fisso.
Se questa operazione non viene effettuata, la TV può colpire il muro durante la normale rotazione.
LED lampeggiante : Trasmissione segnale
FR
Utilisez la touche droite (►) de la télécommande pour faire pivoter le téléviseur vers la droite au plus près du mur, puis
maintenez enfoncée la touche Limite droite du mur ( ) pendant 5 secondes jusqu’à ce que la LED s’allume en continu.
Si vous n’effectuez pas cette opération, le téléviseur peut toucher le mur lors du pivotement normal.
LED clignotante : Transmission du signal
DE
Benutzen Sie die rechte Pfeiltaste (►) auf der Fernbedienung, um Ihr Fernsehgerät zu bewegen, bis sich die
rechte Seite des Geräts sehr nahe zur Wand befindet, und drücken Sie die Taste Wandbegrenzung rechts ( )
für 5 Sekunden, bis die LED-Leuchte ständig aufleuchtet.
Wenn Sie diesen Arbeitsschritt unterlassen, kann das Fernsehgerät während eines normalen Schwenkvorgangs an die Wand schlagen.
Blinkende LED-Leuchte : Signal wird übertragen
If you do not perform this step, TV can hit the wall during your normal swivel operation.
LED Blinking : Transmitting Signal
EN
Use the right arrow (►) button on the remote control to move your TV until the right side of TV reaches very close
to the wall, and press the Wall Limit Right ( ) button for 5 seconds, until LED turns on continuously.
Page 28
Large Auto Wall Mount Instruction manual
28
SetUP
Mem1
Home
Mem2
SetUP
Mem1
Home
Mem2
DE
ES
FR
NL
IT
Wandbegrenzung links Limite gauche du mur Limite parete sinistra
Límite izquierdo de la pared Bereik links
Wall Limit Left
ES
Utilice el botón con la flecha que indica hacia la izquierda (◄) para mover el TV hasta que su lado izquierdo llegue
muy cerca de la pared, y pulse el botón Límite izquierdo de la pared ( ) del mando a distancia durante 5 se-
gundos, hasta que el LED se quede encendido.
Si se salta este paso, el TV puede golpear la pared cuando lo gire.
Als u deze stap niet uitvoert, kan uw TV de muur raken tijdens het draaien.
NL
Gebruik de pijl naar links (◄) tot de linkerkant van uw TV bijna de muur raakt, druk 5 seconden op Bereik links
( ) van de afstandsbediening tot de LED blijft branden.
IT
Usare la freccia sinistra (◄) sul telecomando per spostare la TV sulla sinistra finché questa non giunge in prossimità del muro, quindi premere il pulsante Limite parete sinistra ( ) per 5 secondi, finché il LED non sarà acceso
fisso.
Se questa operazione non viene effettuata, la TV può colpire il muro durante la normale rotazione.
FR
Utilisez la touche gauche (◄) de la télécommande pour faire pivoter le téléviseur vers la gauche au plus près du mur,
puis maintenez enfoncée Limite gauche du mur
( )
pendant 5 secondes jusqu’à ce que la LED s’allume en continu.
Si vous n’effectuez pas cette opération, le téléviseur peut toucher le mur lors du pivotement normal.
DE
Benutzen Sie die linke Pfeiltaste (◄), bis sich die linke Seite des Fernsehgeräts sehr nahe zur Wand befindet, und
drücken Sie die Taste Wandbegrenzung links ( ) 5 Sekunden lang auf der Fernbedienung, bis die LED-Leuchte
ständig aufleuchtet.
Wenn Sie diesen Arbeitsschritt unterlassen, kann das Fernsehgerät während eines normalen Schwenkvorgangs an die Wand schlagen.
If you do not perform this step, TV can hit the wall during your normal swivel operation.
EN
Use the left arrow (◄)button until the left side of TV reaches very close to the wall, and press Wall Limit Left
( ) button on the remote control for 5 seconds until LED turns on continuously.
Mem1 Mem2
Page 29
Large Auto Wall Mount Instruction manual
29
Using the Memory(Optional)
A. Memory 1
Swivel/Tilt to the desired position by using the direction buttons, press and hold the
Mem1 button for 5 seconds until LED turns on, then the memory 1 is set.
�• If you press the Mem1 button, the wall mount is moved to the position saved
on Memory 1.
B. Memory 2
Swivel/Tilt to the desired position by using the direction buttons, press and hold the
Mem2 button for 5 seconds until LED turns on, then the memory 2 is set.
�• If you press the Mem2 button, the wall mount is moved to the position saved
on Memory 2.
EN
LED Blinking : Transmitting Signal
If you perform Initial set-up, new home position is set. In addition, Memory 1 and 2 already
memorized will be also automatically erased.
Blinkende LED-Leuchte : Signal wird übertragen
Wenn Sie Initial set-up (Originaleinstellungen) wählen, wird eine neue Ausgangsposition eingestellt. Darüber hinaus werden
die bereits gespeicherten Memory 1 und 2 automatisch gelöscht.
A. Speicherfunktion 1
Schwenken/Neigen Sie das Gerät mithilfe der Richtungstasten in die gewünschte Position, drücken und halten Sie
die Mem1-Taste 5 Sekunden lang, bis die LED-Leuchte aufleuchtet, dann ist die erste Einstellung, also Memory 1,
gespeichert.
�• Wenn Sie die Taste Mem1 drücken, bewegt sich die Wandhalterung in die unter Memory 1 gespeicherte Position.
B. Speicherfunktion 2
Schwenken/Neigen Sie das Gerät mithilfe der Richtungstasten in die gewünschte Position, drücken und halten Sie
die Mem2-Taste 5 Sekunden lang, bis die LED-Leuchte aufleuchtet, dann ist die zweite Einstellung, also Memory 2,
gespeichert.
�• Wenn Sie die Taste Mem2 drücken, bewegt sich die Wandhalterung in die unter Memory 2 gespeicherte Position.
DE
LED clignotante : Transmission du signal
Si vous effectuez la configuration initiale, une nouvelle position de départ est définie. De plus, les positions 1 et 2 déjà
mémorisées seront automatiquement effacées.
A. Mémoire 1
Faites pivoter le téléviseur dans la position désirée à l’aide des touches directionnelles, puis maintenez enfoncée la
touche Mem1 pendant 5 secondes jusqu’à ce que la LED s’allume : la position 1 est alors mémorisée.
�• Si vous appuyez sur la touche Mem1, la fixation murale pivote dans la position 1 mémorisée.
B. Mémoire 2
Faites pivoter le téléviseur dans la position désirée à l’aide des touches directionnelles, puis maintenez enfoncée la
touche Mem2 pendant 5 secondes jusqu’à ce que la LED s’allume : la position 2 est alors mémorisée.
�• Si vous appuyez sur la touche Mem2, la fixation murale pivote dans la position 2 mémorisée.
FR
DE
NL
IT
Verwendung der Speicherfunktion(Optional)
FR
Utilisation de la mémoire (facultatif)
Uso della memoria (facoltativo)
ES
Utilización de la memoria (opcional)
Gebruik van geheugen (naar keuze)
SetUP
Mem1
Home
Mem2
Mem1 Mem2
A B
Page 30
Large Auto Wall Mount Instruction manual
30
Using the Memory(Optional)
LED lampeggiante : Trasmissione segnale
Se si effettua la configurazione iniziale, sarà impostata una nuova posizione Home. Inoltre, le posizioni Memoria 1 e
Memoria 2 impostate saranno cancellate.
A. Memoria 1
Ruotare/inclinare la TV nella posizione desiderata usando i tasti direzionali. Tenere premuto il pulsante Mem 1 per 5
secondi. Quando il LED si accende, la memoria 1 è stata impostata.
�• Se si preme il pulsante Mem1, il supporto si muoverà nella posizione salvata in Memoria 1.
B. Memoria 2
Ruotare/inclinare la TV nella posizione desiderata usando i tasti direzionali. Tenere premuto il pulsante Mem 2 per 5
secondi. Quando il LED si accende, la memoria 2 è stata impostata.
�• Se si preme il pulsante Mem2, il supporto si muoverà nella posizione salvata in Memoria 2.
IT
LED parpadeando : transmitiendo señal
Cada vez que realice una configuración inicial se definirá una nueva posición inicial. Además, Memoria 1 y Memoria 2, ya
memorizadas, también se borrarán automáticamente.
A. Memoria 1
Gire o incline el soporte hasta alcanzar la posición deseada utilizando los botones de dirección y, a continuación,
mantenga pulsado el botón Mem1 durante 5 segundos, hasta que el LED se encienda: entonces se habrá definido la
memoria 1.
�• Si pulsa el botón Mem1, el soporte para montaje en pared adoptará la posición guardada en Memoria 1.
B. Memoria 2
Gire o incline el soporte hasta alcanzar la posición deseada utilizando los botones de dirección y, a continuación,
mantenga pulsado el botón Mem2 durante 5 segundos, hasta que el LED se encienda: entonces se habrá definido la
memoria 2.
�• Si pulsa el botón Mem2, el soporte para montaje en pared adoptará la posición guardada en Memoria 2.
ES
LED knippert : Signaal verzonden
Als u de eerste instelling nogmaals uitvoert, wordt een nieuwe beginstand ingesteld. Daarnaast worden de geheugenstan-
den 1 en 2 ook automatisch gewist.
A. Geheugen 1
Draai/kantel naar de gewenste positie met de richtingsknoppen, druk de Mem1-knop 5 seconden in tot de LED blijft
branen, dan staat de eerste geheugenplaats ingesteld.
�• Als u op de Mem1-knop drukt, draait de muursteun naar de in Geheugen 1 opgeslagen stand.
B. Geheugen 2
Draai/kantel naar de gewenste positie met de richtingsknoppen, druk de Mem2-knop 5 seconden in tot de LED blijft
branen, dan staat de tweede geheugenplaats ingesteld.
�• Als u op de Mem2-knop drukt, draait de muursteun naar de in Geheugen 2 opgeslagen stand.
NL
Page 31
Large Auto Wall Mount Instruction manual
31
Weight
Net 9.2kg
Gross 13.0kg
Operation angle
Swivel Typical 20°
Tilt down Typical 15°
Max. Load 50kg(110lbs)
Applicable TV
Supported VESA
EN
Gewicht
Netto 9.2kg
Brutto 13.0kg
Betriebs-winkel
Schwenk Typischerweise 20°
Neigung nach unten Typischerweise 15°
Max. Belastung 50kg(110lbs)
Geeignete TV-Geräte
Unterstützte VESA-Norm
DE
Poids
Net 9.2kg
Brut 13.0kg
Angle opérationnel
Pivot droite/gauche Généralement 20°
Pivotement vers le bas Généralement 15°
Charge maximale 50kg(110lbs)
Téléviseur applicable
VESA pris en charge
FR
IT
ES
NL
• The operation angle may differ depending on the TV type.
• Der Betriebswinkel kann je nach Typ des Fernsehgerät varrieren.
• L’angle opérationnel peut différer selon le type de téléviseur.
• L’angolo operativo può cambiare il base al tipo di TV.
• El ángulo de operación puede variar dependiendo del tipo de TV.
• Het bereik hangt af van het model TV.
Peso
Netto 9.2kg
Lordo 13.0kg
Angolo operativo
Rotazione Tipicamente 20°
Inclinazione in basso Tipicamente 15°
Carico massimo 50kg(110lbs)
TV compatibili
Formati VESA supportati
Peso
Neto 9.2kg
Bruto 13.0kg
Ángulo de operación
Giro Normalmente, 20°
Inclinación hacia abajo Normalmente, 15°
Carga máxima 50kg(110lbs)
TV compatibles
Compatible con VESA
Gewicht
Netto 9.2kg
Bruto 13.0kg
Bereik
Draaien Normaal 20°
Omlaag kantelen Normaal 15°
Maximaal gewicht 50kg(110lbs)
Toepasbare TV
Ondersteunt VESA
DE
ES
FR
NL
IT
Produktspezikationen Caractéristiques du produit Speciche tecniche
Especicaciones del producto Productspecicaties
Product Specifications
Page 32
Large Auto Wall Mount Instruction manual
32
574DSFFODFOUFS
(mm)
DE
ES
FR
NL
IT
Abmessungen Dimensions Dimensioni
Dimensiones Afmetingen
Dimension
Page 33
MEMO
Page 34
MEMO
Page 35
Page 36
•
Address : SENTRONIX Co., Ltd, #301, New Joong-Ang Bldg., 1011-6,
Gwonsun-dong, Kwonsun-gu, Suwon-si, Gyunggido, Korea,
441-822
•
