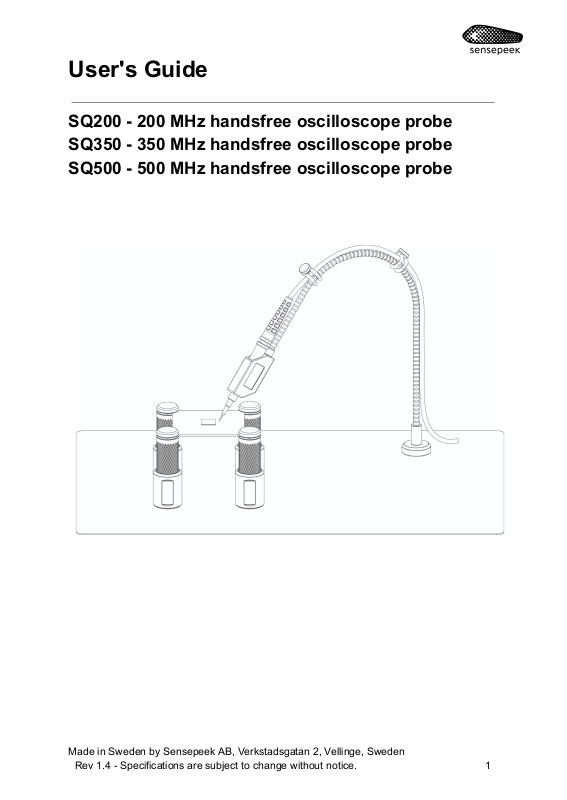

Sensepeek SQ200, SQ350, SQ500 User guide [en, fr, it, de, es]

User's Guide

Made in Sweden by Sensepeek AB, Verkstadsgatan 2, Vellinge, Sweden

Rev 1.4 - Specifications are subject to change without notice. 1

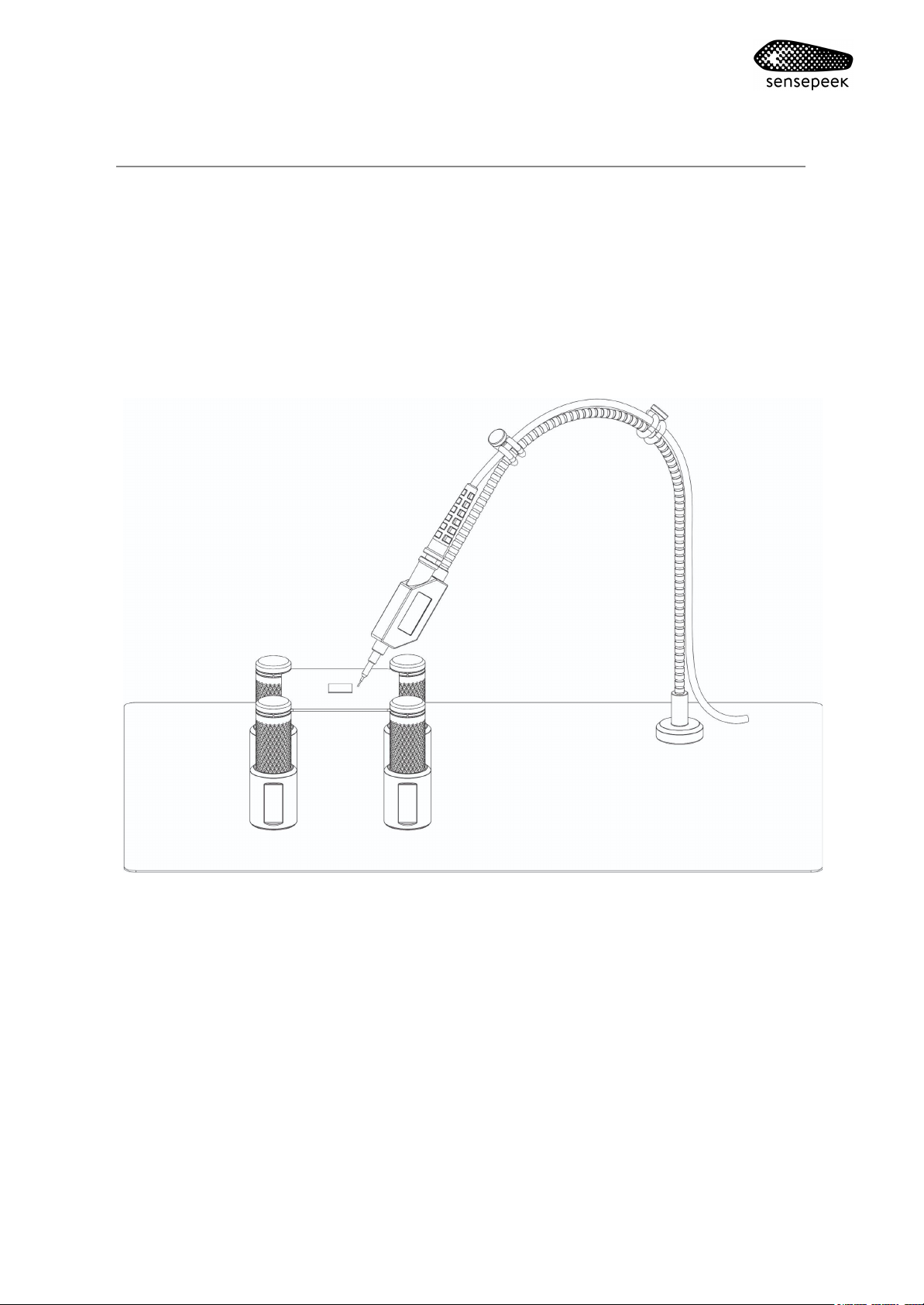

SQ200 - 200 MHz handsfree oscilloscope probe
SQ350 - 350 MHz handsfree oscilloscope probe
SQ500 - 500 MHz handsfree oscilloscope probe

Safety

Model

Maximum Input Voltage

SQ200, SQ350, SQ500

300V RMS (CATII)*

2

To prevent possible death, personal injury, electrical shock, fire or
damage to the product only qualified personnel should use this product,
carefully read this safety information before use of the product. Follow all
generally accepted safety practices and procedures for working with and
near electricity. The product has been designed in accordance with the
IEC 61010‑031 standard and left the factory tested and in a safe
condition.

Safety descriptions found throughout this user guide:

A WARNING identifies conditions or practices that could
result in death or injury. To prevent injury or death only
qualified personnel should use this product, only as
instructed and with only accessories supplied or
recommended. Protection provided by the product may be
impaired if used in a manner not specified in this guide.

A CAUTION identifies conditions or practices that could
result in damage to connected product or equipment.

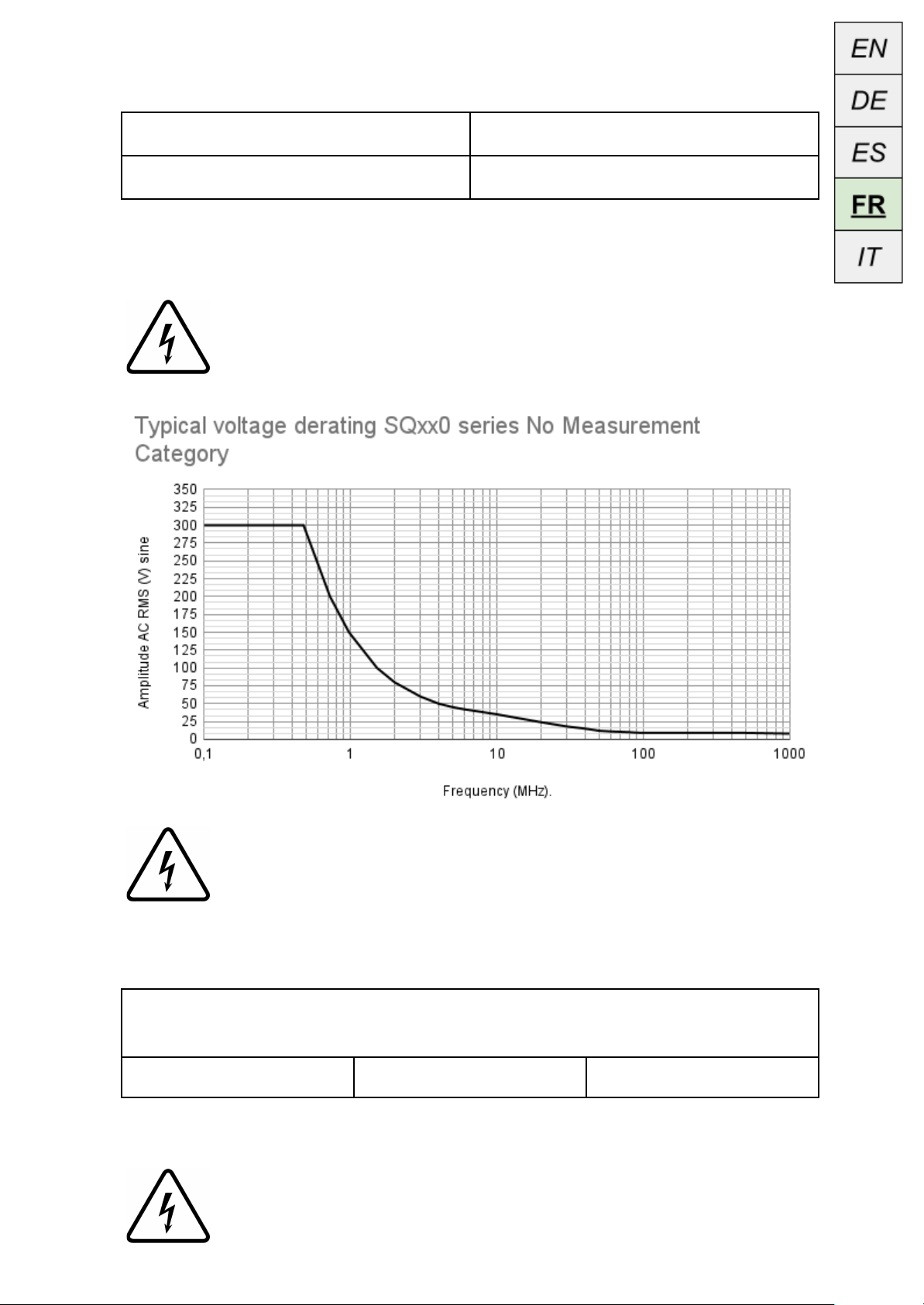

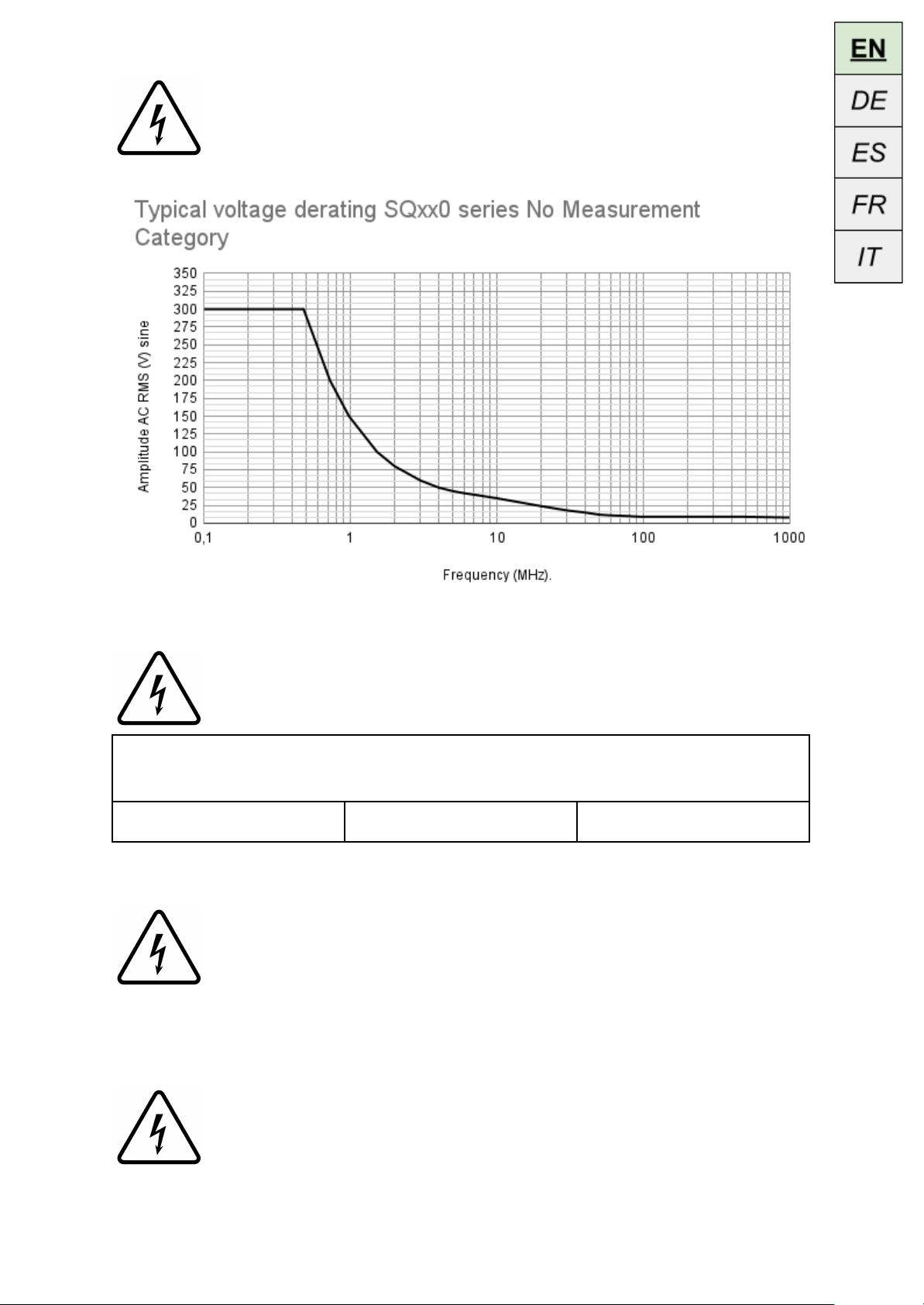

Maximum input ranges

The full-scale measurement ranges are the maximum voltages that can
be accurately measured by the probe for safe operation. The table and
frequency derating chart presented below provide information about the
highest allowable input voltage for these probes.
This is the maximum voltage that can be safely and accurately
measured using the probes. The maximum input voltage depends on
factors such as signal frequency, measurement category, and the
specific instrument employed alongside the probe.

*Only CATII 300V RMS with finger protection mounted on probe

WARNING To avoid overloading the probe, note that its

Signal voltage limits of EN 61010-031:2022

±60 V DC

30 V AC RMS

± 42.4 V pk max.

3

maximum input voltage rating decreases as the frequency of
the applied signal increases.

WARNING Signals exceeding the voltage limits in the table
below are defined as "hazardous live" by EN 61010.

WARNING To prevent electric shock, do not connect the
probe to voltages exceeding the levels specified in this user
guide and do take all necessary safety precautions when
working on equipment where hazardous live voltages may
be present.

WARNING Do not connect to a mains voltage or a derived
voltage that can carry the overvoltage transients that may
be present. Note that the probe's maximum input voltage
rating decreases as the frequency of the applied signal

Grounding

4

increases. Do not use this probe for measurements in
categories III and IV.

WARNING Do not ever connect the ground input to, or allow
it to touch, any electrical potential other than ground. To
prevent death or personal injury, always measure that there
is no significant DC or AC voltage between the probe
ground and the point to which you intend to connect it.

CAUTION Applying a voltage to the ground input is likely to
cause permanent damage to the probe or other connected
equipment.

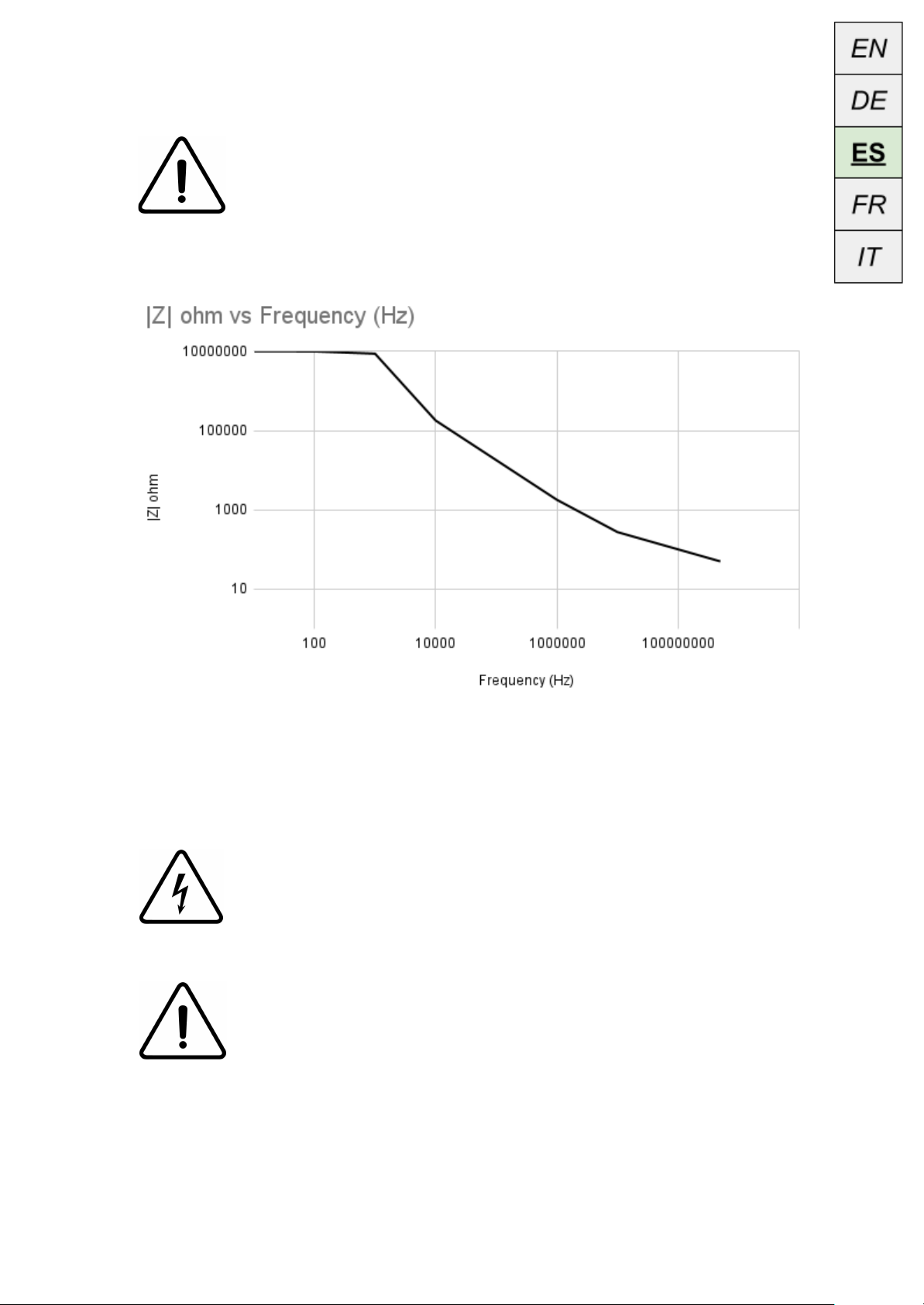

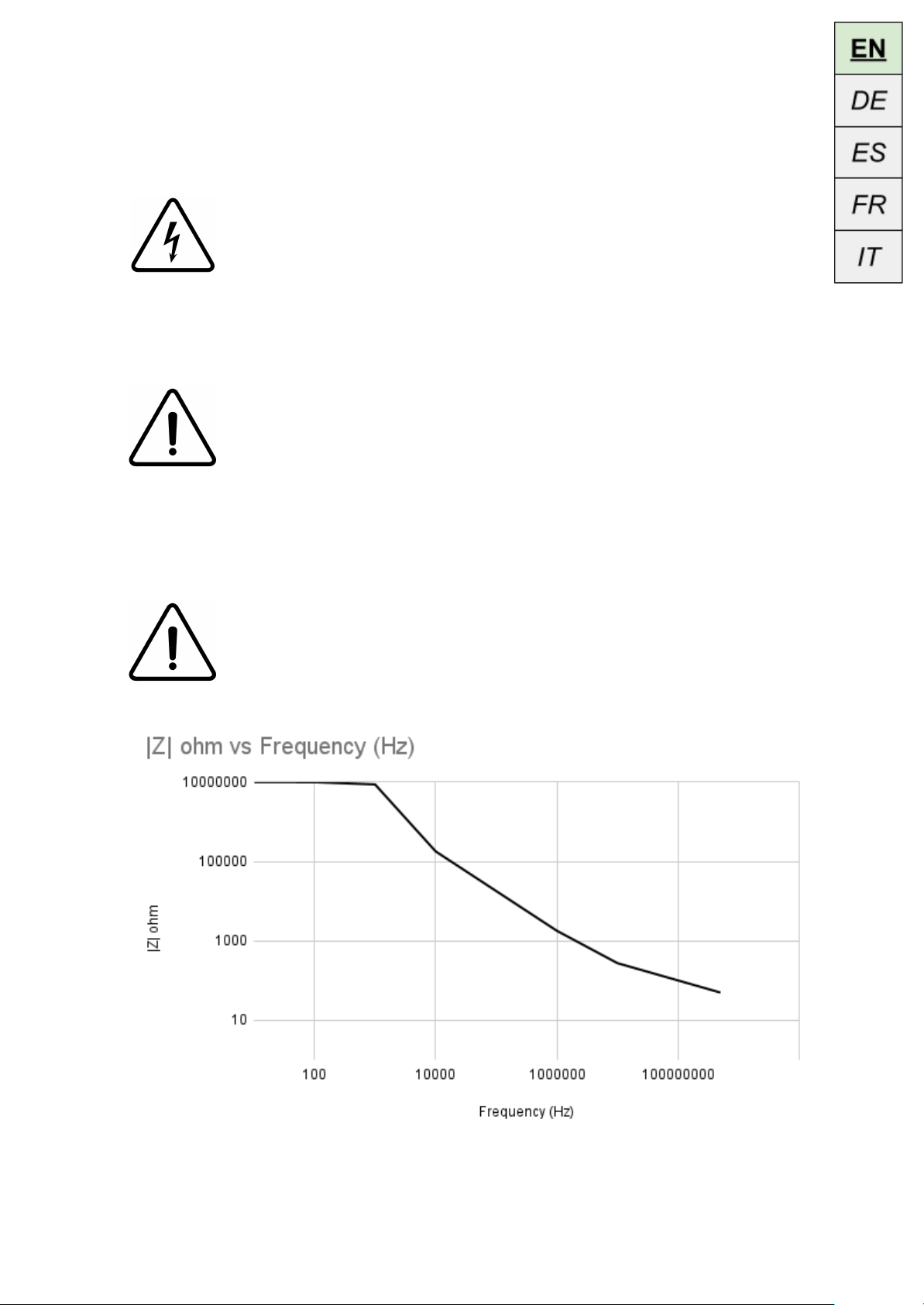

Input impedance

CAUTION
To prevent circuit overload during testing, it's important to
observe that the input impedance of the probe decreases as
the frequency of the applied signal rises.

Environment

5

WARNING To prevent death or injury, do not use near
explosive vapor or gas.

CAUTION To prevent damage to the probe, always operate
and store your probe according to the levels specified in this
guide.

Care of the product

The probe contains no user-serviceable parts. Repair, servicing and
calibration require specialized test equipment and must only be
performed by Sensepeek.
Inspect the instrument and all probes, connectors, cables and
accessories before use for signs of damage.

WARNING To prevent death or injury, do not try to open any
part of the assembly, do not use the product if it appears to
be damaged in any way, and stop use immediately if it
behaves abnormally.

CAUTION Always handle with care to avoid injury from the
sharp tip. Ensure that the probe is completely dry before
use. Do not allow liquids to enter the probe. Take care to
avoid mechanical stress or tight bends on the arm and
cable connecting the probe head to the oscilloscope.
Mishandling will degrade performance and measurement
accuracy and is not covered by the warranty. Avoid all kind
of mechanical shock to the probe assembly.

Sicherheit

6

Zur Vermeidung von Tod, Verletzungen, elektrischem Schlag, Brand
oder Beschädigung des Produkts darf dieses Produkt nur von
qualifiziertem Personal verwendet werden. Lesen Sie diese
Sicherheitshinweise vor der Verwendung des Produkts sorgfältig durch.
Befolgen Sie alle allgemein anerkannten Sicherheitspraktiken und

-verfahren für die Arbeit mit und in der Nähe von Elektrizität. Das
Produkt wurde in Übereinstimmung mit IEC 61010-031 entwickelt,
geprüft und hat das Werk in sicherheitstechnisch einwandfreiem
Zustand verlassen.

Sicherheitsbeschreibungen in diesem Benutzerhandbuch:

EINE WARNUNG weist auf Bedingungen oder
Vorgehensweisen hin, die zu Verletzungen oder zum Tod
führen können. Um Verletzungen oder Tod zu vermeiden,
darf dieses Produkt nur von qualifiziertem Personal, nur in
der beschriebenen Weise und nur mit dem mitgelieferten
oder empfohlenen Zubehör verwendet werden. Der vom
Produkt gebotene Schutz kann beeinträchtigt werden,
wenn das Produkt in einer Weise verwendet wird, die nicht
in diesem Benutzerhandbuch beschrieben ist.

EIN VORSICHTSHINWEIS weist auf Bedingungen oder
Vorgehensweisen hin, die zu Schäden am
angeschlossenen Produkt oder Gerät führen können.

Maximale Eingangsspannung

Die Skalenendwerte sind die maximalen Spannungen, die von der
Sonde für einen sicheren Betrieb genau gemessen werden können.

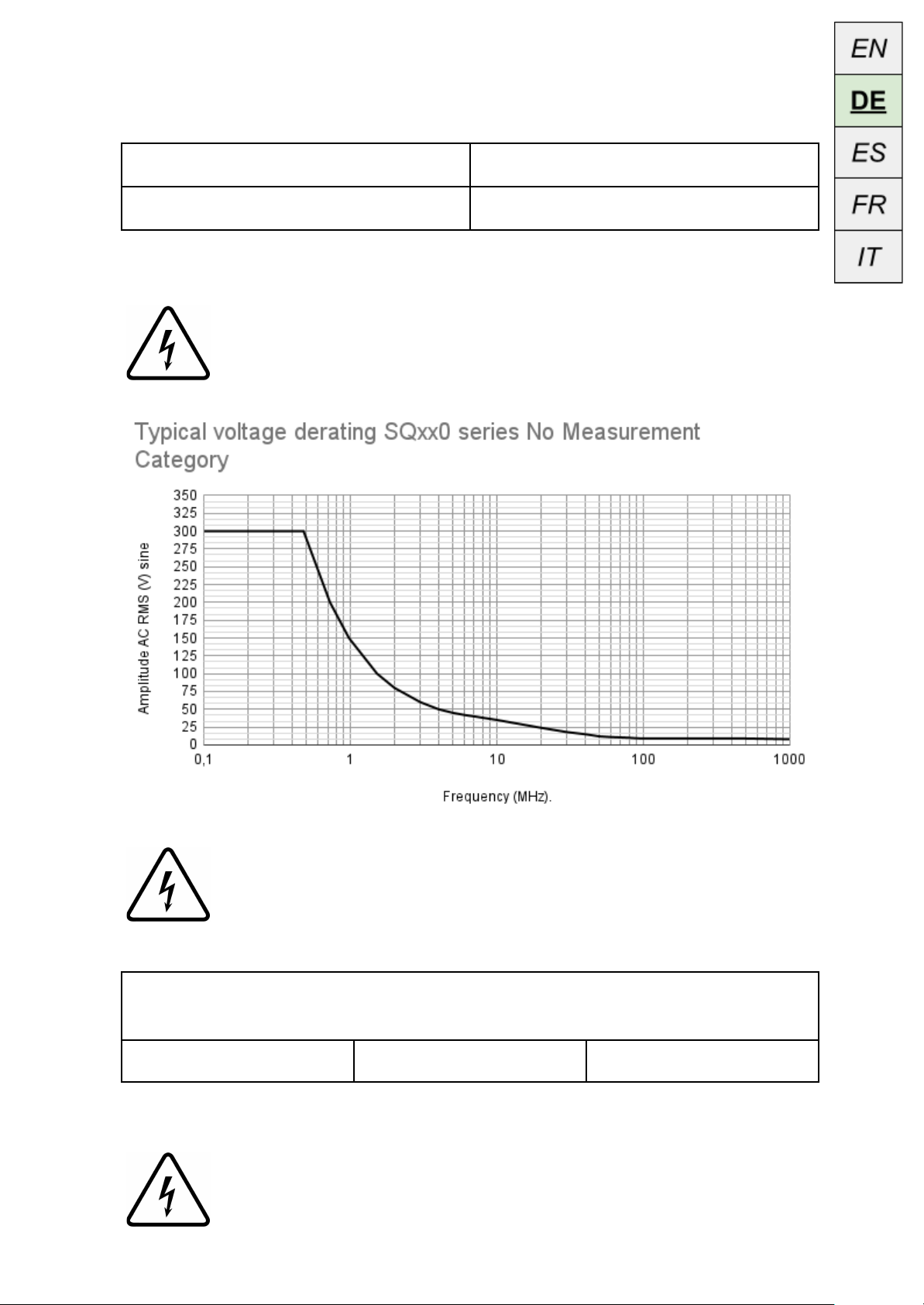

Die maximal zulässige Eingangsspannung für diese Sonden ist der
nachstehenden Tabelle und der Tabelle zur Frequenzreduzierung zu
entnehmen.
Dies ist die maximale Spannung, die mit den Sonden sicher und genau
gemessen werden kann. Die maximale Eingangsspannung hängt von

Faktoren wie der Signalfrequenz, der Messkategorie und dem

Modell

Maximale Eingangsspannung

SQ200, SQ350, SQ500

300 V RMS (CATII)*

Signalspannungsgrenzen nach EN 61010-031:2022

±60 V DC

30 V AC RMS

±42,4 V pk max.

7

spezifischen Gerät ab, das zusammen mit der Sonde verwendet wird.

*nur CATII 300V RMS mit Fingerschutz an der Sonde

WARNUNG Um eine Überlastung der Sonde zu vermeiden,
ist zu beachten, dass die maximale Eingangsspannung mit
steigender Frequenz des angelegten Signals abnimmt.

WARNUNG Signale, die die in der folgenden Tabelle
angegebenen Spannungsgrenzen überschreiten, sind nach
EN 61010 als „gefährliche Spannungen“ definiert.

WARNUNG Um einen elektrischen Schlag zu vermeiden,
schließen Sie die Sonde nicht an Spannungen an, die die

Erdung

8

in diesem Handbuch angegebenen Werte überschreiten,
und treffen Sie alle erforderlichen Vorsichtsmaßnahmen,
wenn Sie an Geräten arbeiten, die unter gefährlicher
Spannung stehen.

WARNUNG Schließen Sie das Gerät nicht an eine
Netzspannung oder eine abgeleitete Spannung an, die
Überspannungstransienten übertragen kann. Beachten
Sie, dass die maximale Eingangsspannung der Sonde
mit steigender Frequenz des angelegten Signals
abnimmt. Diese Sonde darf nicht für Messungen der
Kategorien III und IV verwendet werden.

WARNUNG Der Erdungseingang darf niemals an ein
anderes elektrisches Potential als Erdung angeschlossen
werden oder mit diesem in Berührung kommen. Stellen
Sie stets sicher, dass zwischen der Erdung der Sonde und
dem Punkt, an dem sie angeschlossen werden soll, keine
nennenswerte Gleich- oder Wechselspannung anliegt, um
Tod oder Verletzungen zu vermeiden.

VORSICHT Das Anlegen einer Spannung an den
Erdungseingang kann zu dauerhaften Schäden an der
Sonde oder anderen angeschlossenen Geräten führen.

Eingangsimpedanz

9

VORSICHT
Um eine Überlastung des Stromkreises während der Tests
zu vermeiden, ist zu beachten, dass die
Eingangsimpedanz der Sonde mit steigender Frequenz
des angelegten Signals abnimmt.

Umwelt

WARNUNG Verwenden Sie das Gerät nicht in der Nähe
von explosiven Dämpfen oder Gasen, um Tod oder
Verletzungen zu vermeiden.

VORSICHT Betreiben und lagern Sie die Sonde immer
gemäß den in diesem Handbuch angegebenen Werten,
um Schäden an der Sonde zu vermeiden.

Pflege des Produktes

10

Die Sonde enthält keine vom Benutzer zu wartenden Teile. Reparatur,
Wartung und Kalibrierung erfordern spezielle Prüfgeräte und dürfen
nur von Sensepeek durchgeführt werden.
Überprüfen Sie das Gerät und alle Sonden, Anschlüsse, Kabel und
Zubehörteile vor dem Gebrauch auf Anzeichen von Schäden.

WARNUNG Versuchen Sie nicht, Teile der Baugruppe zu
öffnen, verwenden Sie das Produkt nicht, wenn es in
irgendeiner Weise beschädigt zu sein scheint, und stellen
Sie die Verwendung sofort ein, wenn es sich ungewöhnlich
verhält, um Tod oder Verletzungen zu vermeiden.

VORSICHT Gehen Sie stets vorsichtig vor, um
Verletzungen durch die scharfe Spitze zu vermeiden.
Stellen Sie sicher, dass die Sonde vor dem Gebrauch
vollständig trocken ist. Lassen Sie keine Flüssigkeiten in
die Sonde gelangen. Achten Sie darauf, dass der Arm
und das Kabel, das die Sonde mit dem Oszilloskop
verbindet, nicht mechanisch belastet oder geknickt
werden.

Unsachgemäße Handhabung beeinträchtigt die Leistung und
Messgenauigkeit und ist nicht durch die Garantie abgedeckt. Vermeiden
Sie jede Art von mechanischer Erschütterung der Sondenbaugruppe.

Seguridad

11

Para evitar posibles muertes, lesiones personales, descargas
eléctricas, incendios o daños al producto, solo personal cualificado
debe utilizar este producto. Lea atentamente esta información de
seguridad antes de utilizar el producto. Siga todas las prácticas y
procedimientos de seguridad generalmente aceptados para trabajar
con electricidad y cerca de ella. El producto se ha diseñado conforme a
la norma IEC 61010-031 y ha salido de fábrica probado y en
condiciones de seguridad.

Descripciones de seguridad que se encuentran a lo largo de esta guía
del usuario:

Una ADVERTENCIA identifica condiciones o prácticas que
podrían causar la muerte o lesiones. Para evitar lesiones o
la muerte, este producto solo debe ser utilizado por
personal cualificado, según las instrucciones y solo con los
accesorios suministrados o recomendados. La protección
proporcionada por el producto puede verse afectada si se
utiliza de un modo no especificado en esta guía.

Una PRECAUCIÓN identifica condiciones o prácticas que
podrían resultar en daños al producto o equipo conectado.

Rangos máximos de entrada

Los rangos de medida de fondo de escala son las tensiones máximas
que puede medir con precisión la sonda para un funcionamiento

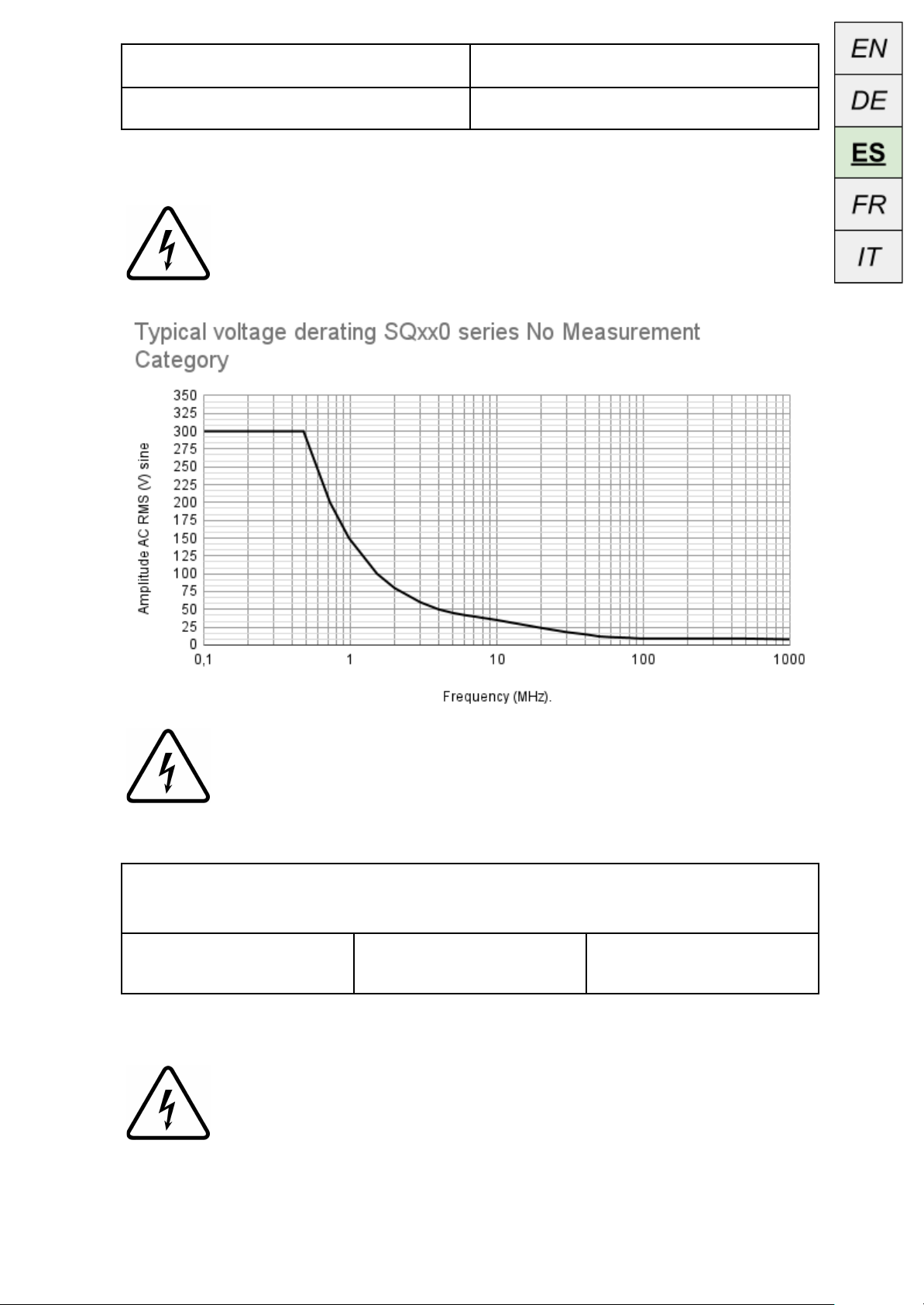

seguro. La tabla y el gráfico de reducción de frecuencia que se
presentan a continuación proporcionan información sobre la tensión
de entrada más alta que pueden admitir estas sondas.
Esta es la tensión máxima que puede medirse con seguridad y
precisión utilizando las sondas. La tensión máxima de entrada
depende de factores como la frecuencia de la señal, la categoría de
medida y el instrumento específico empleado junto a la sonda.

Modelo

Tensión máxima de entrada

SQ200, SQ350, SQ500

300 V RMS (CATII)*

*Solo CATII 300 V RMS con protección de dedos montada en la sonda

Límites de tensión de señal de EN 61010-031:2022

±60 V CC

30 V CA RMS

± 42,4 V pico
máx.

12

ADVERTENCIA: Para evitar sobrecargar la sonda, tenga en
cuenta que su tensión máxima de entrada disminuye a
medida que aumenta la frecuencia de la señal aplicada.

ADVERTENCIA: Las señales que superan los límites de
tensión de la tabla siguiente se definen como «tensión
peligrosa» de acuerdo con la norma EN 61010.

ADVERTENCIA: Para evitar descargas eléctricas, no
conecte la sonda a tensiones que superen los niveles
especificados en esta guía del usuario y tome todas las
precauciones de seguridad necesarias cuando trabaje con
equipos en los que pueda haber tensiones activas

peligrosas.

13

ADVERTENCIA: No lo conecte a una tensión de red o
derivada que pueda transmitir los transitorios de
sobretensión que pueda haber. Tenga en cuenta que la
tensión máxima de entrada de la sonda disminuye a
medida que aumenta la frecuencia de la señal aplicada.
No utilice esta sonda para mediciones de las categorías
III y IV.

Puesta a tierra

ADVERTENCIA: No conecte nunca la entrada de tierra ni
permita que toque ningún potencial eléctrico que no sea
tierra. Para evitar la muerte o lesiones personales, mida
siempre que no haya tensión continua o alterna
significativa entre la toma de tierra de la sonda y el punto
al que pretende conectarla.

PRECAUCIÓN: La aplicación de tensión a la toma de
tierra puede provocar daños permanentes en la sonda o
en otros equipos conectados.

Impedancia de entrada

14

PRECAUCIÓN
Para evitar la sobrecarga del circuito durante las pruebas,
es importante observar que la impedancia de entrada de la
sonda disminuye a medida que aumenta la frecuencia de
la señal aplicada.

Entorno

ADVERTENCIA: Para evitar la muerte o lesiones, no lo
utilice cerca de vapores o gases explosivos.

PRECAUCIÓN: Para evitar daños en la sonda, utilícela y
guárdela siempre de acuerdo con los niveles especificados
en esta guía.

Cuidado del producto

15

La sonda no contiene piezas que el usuario pueda reparar. La
reparación, el mantenimiento y la calibración requieren equipos de
prueba especializados y solo deben ser realizados por Sensepeek.
Inspeccione el instrumento y todas las sondas, conectores, cables y
accesorios antes de su uso para detectar signos de daño.

ADVERTENCIA: Para evitar la muerte o lesiones, no
intente abrir ninguna pieza del conjunto, no utilice el
producto si parece estar dañado de algún modo y deje de
utilizarlo inmediatamente si se comporta de forma anormal.

PRECAUCIÓN: Manipule siempre con cuidado para
evitar lesiones por la punta afilada. Asegúrese de que la
sonda esté completamente seca antes de utilizarla. No
permita que entren líquidos en la sonda. Tenga cuidado
de evitar tensiones mecánicas o dobleces pronunciadas
en el brazo y el cable que conectan el cabezal de la
sonda al osciloscopio.

La manipulación incorrecta degradará el rendimiento y la precisión de la
medición y no está cubierta por la garantía. Evite todo tipo de choque
mecánico sobre el conjunto de la sonda.

Sécurité

16

Pour éviter tout risque létal, de blessure, de choc électrique, d'incendie
ou d'endommagement du produit, l'utilisation de ce produit est réservée
à un personnel qualifié, lisez attentivement ces informations de sécurité
avant d'utiliser le produit. Respectez toutes les pratiques et procédures
de sécurité généralement acceptées pour travailler avec et à proximité
de l'électricité. Le produit a été conçu conformément à la norme IEC
61010-031 et a quitté l'usine testé et en bon état.

Les descriptions de sécurité suivantes se trouvent tout au long de ce
guide d'utilisation :

Un AVERTISSEMENT identifie des conditions ou des
pratiques susceptibles d'entraîner la mort ou des
blessures. Pour éviter tout risque de blessure ou de décès,
l'utilisation de ce produit est réservée à un personnel
qualifié, uniquement selon les instructions et avec les
accessoires fournis ou recommandés. La protection fournie
par le produit peut être altérée s'il est utilisé d'une manière
non spécifiée dans ce guide.

Une MISE EN GARDE identifie des conditions ou des
pratiques susceptibles d'endommager le produit ou
l'équipement connecté.

Plages d'entrée maximales

Les plages de mesure à pleine échelle sont les tensions maximales
qui peuvent être mesurées avec précision par la sonde pour un
fonctionnement en toute sécurité. Le tableau et le diagramme de
déclassement de fréquence présentés ci-dessous fournissent des
informations sur la tension d'entrée la plus élevée autorisée pour ces
sondes.
Il s'agit de la tension maximale qui peut être mesurée en toute sécurité
et avec précision à l'aide des sondes. La tension d'entrée maximale
dépend de facteurs tels que la fréquence du signal, la catégorie de

mesure et l'instrument spécifique utilisé avec la sonde.

Modèle

Tension d'entrée maximale

SQ200, SQ350, SQ500

300 V RMS (CATII)*

Limites de tension de signal de la norme EN 61010-031:2022

±60 V CC

30 V CA RMS

± 42,4 V pk max.

17

*Uniquement CATII 300 V RMS avec protection des doigts montée sur la
sonde

AVERTISSEMENT Pour éviter de surcharger la sonde, notez
que sa tension d'entrée maximale diminue à mesure que la
fréquence du signal appliqué augmente.

AVERTISSEMENT Les signaux dépassant les limites de
tension indiquées dans le tableau ci-dessous sont définis
comme « sous tension dangereuse » par la norme EN

61010.

AVERTISSEMENT Pour éviter tout choc électrique, ne
connectez pas la sonde à des tensions dépassant les

niveaux spécifiés dans ce guide d'utilisation et prenez

18

toutes les précautions de sécurité nécessaires lorsque
vous travaillez sur un équipement où des tensions
dangereuses peuvent être présentes.

AVERTISSEMENT Ne connectez pas la sonde à une
tension de secteur ou à une tension dérivée qui peut
transporter les transitoires de surtension qui peuvent être
présents. Notez que la tension d'entrée maximale de la
sonde diminue à mesure que la fréquence du signal
appliqué augmente. N'utilisez pas cette sonde pour les
mesures des catégories III et IV.

Mise à la terre

AVERTISSEMENT Ne connectez jamais, et ne laissez
jamais entrer en contact, l'entrée de mise à la terre à un
potentiel électrique autre que la terre. Pour éviter tout
risque de mort ou de blessure, vérifiez toujours qu'il n'y a
pas de tension continue ou alternative significative entre
la mise à la terre de la sonde et le point auquel vous avez
l'intention de la connecter.

MISE EN GARDE L'application d'une tension à l'entrée de
mise à la terre est susceptible d'endommager de manière
permanente la sonde ou tout autre équipement connecté.

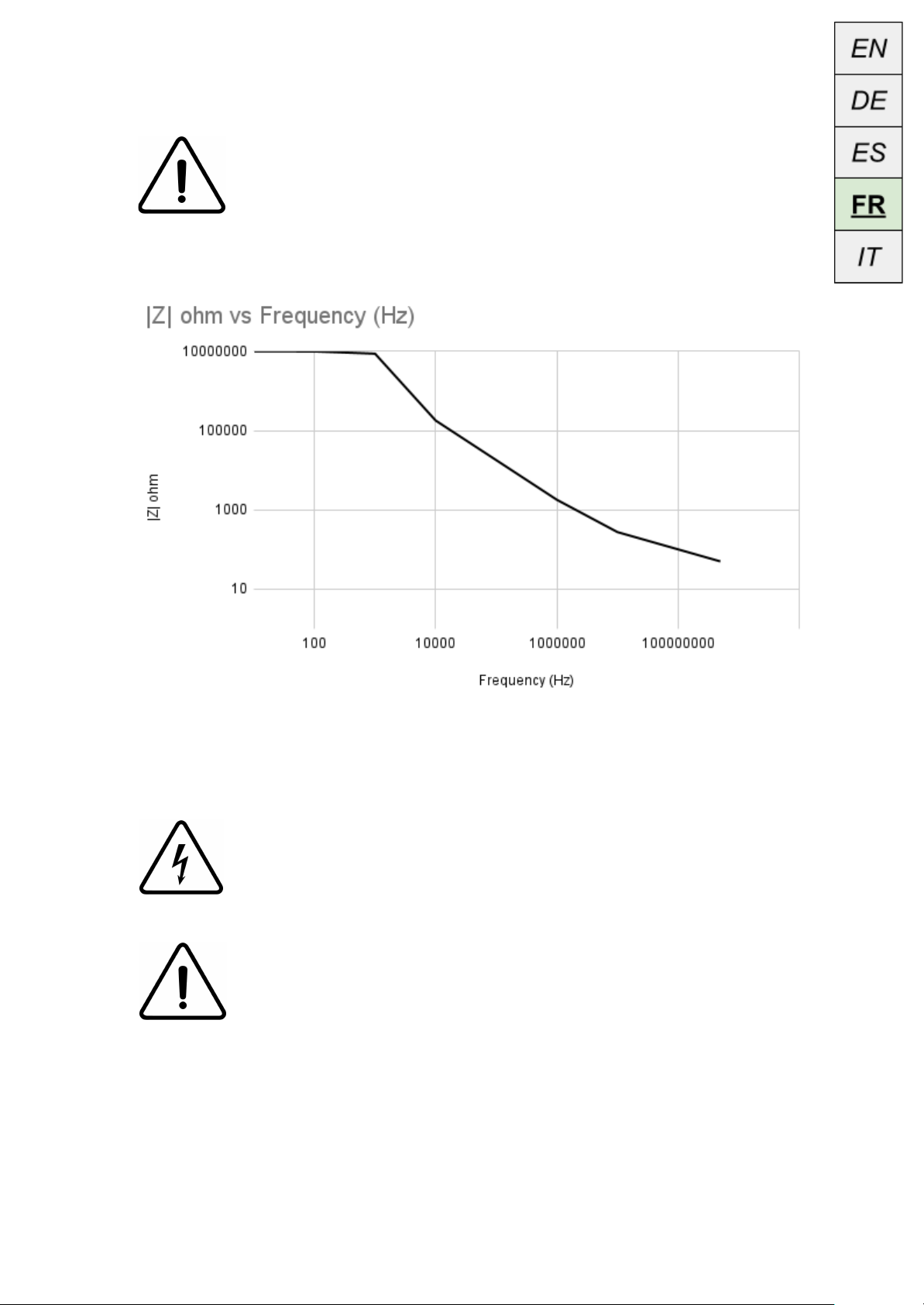

Impédance d'entrée

19

MISE EN GARDE
Pour éviter toute surcharge du circuit pendant les tests, il
est important de noter que l'impédance d'entrée de la
sonde diminue à mesure que la fréquence du signal
appliqué augmente.

Environnement

AVERTISSEMENT Pour éviter tout risque de mort ou de
blessure, n'utilisez pas la sonde à proximité de vapeurs ou
de gaz explosifs.

MISE EN GARDE Pour éviter d'endommager la sonde,
utilisez et stockez toujours votre sonde conformément aux
niveaux spécifiés dans ce guide.

Entretien du produit

20

La sonde ne contient aucune pièce réparable par l'utilisateur. La
réparation, l'entretien et l'étalonnage nécessitent un équipement de
test spécialisé et ne doivent être effectués que par Sensepeek.
Inspectez l'instrument et toutes les sondes, les connecteurs, les câbles
et les accessoires avant de l'utiliser pour vérifier qu'ils ne présentent
pas de signes d'endommagement.

AVERTISSEMENT Pour éviter tout risque de mort ou de
blessure, n'essayez pas d'ouvrir une partie quelconque de
l'assemblage, n'utilisez pas le produit s'il semble être
endommagé de quelque manière que ce soit et cessez
immédiatement de l'utiliser s'il se comporte de manière
anormale.

MISE EN GARDE Manipulez toujours la sonde avec
précaution pour éviter de vous blesser avec l'extrémité
tranchante. Assurez-vous que la sonde est complètement
sèche avant de l'utiliser. Ne laissez pas de liquides
pénétrer dans la sonde. Veillez à ce que le bras et le
câble reliant la tête de sonde à l'oscilloscope ne soient
pas soumis à des contraintes mécaniques ou à des
courbures serrées.
Une mauvaise manipulation dégradera les performances
et la précision de la mesure et ne sera pas couverte par
la garantie. Évitez tout type de choc mécanique sur
l'assemblage de la sonde.

Sicurezza

21

Per evitare rischi mortali, lesioni personali, scosse elettriche, incendi o
danni al prodotto, l'uso di questo prodotto è riservato esclusivamente a
personale qualificato; leggere attentamente le presenti informazioni
sulla sicurezza prima di utilizzare il prodotto. Seguire tutte le pratiche e
le procedure di sicurezza generalmente accettate per lavorare a
contatto con l'elettricità e in prossimità di essa. Il prodotto è stato
progettato in conformità allo standard IEC 61010-031 e ha lasciato la
fabbrica testato e in condizioni di sicurezza.

Descrizioni di sicurezza presenti in questo manuale d'uso:

Il termine AVVERTENZA identifica condizioni o pratiche
che potrebbero causare infortuni o morte. Per evitare che
si verifichino, solo il personale qualificato deve utilizzare
questo prodotto, esclusivamente nel rispetto delle istruzioni
e utilizzando unicamente gli accessori forniti o
raccomandati. La protezione fornita dal prodotto può
essere compromessa se viene utilizzato in un modo non
conforme a quanto indicato in questo manuale.

Il termine ATTENZIONE identifica condizioni o pratiche
che potrebbero causare danni al prodotto o
all'apparecchiatura collegata.

Intervalli di ingresso massimi

Gli intervalli di misurazione di fondo scala corrispondono alle tensioni
massime che possono essere misurate con precisione dalla sonda per

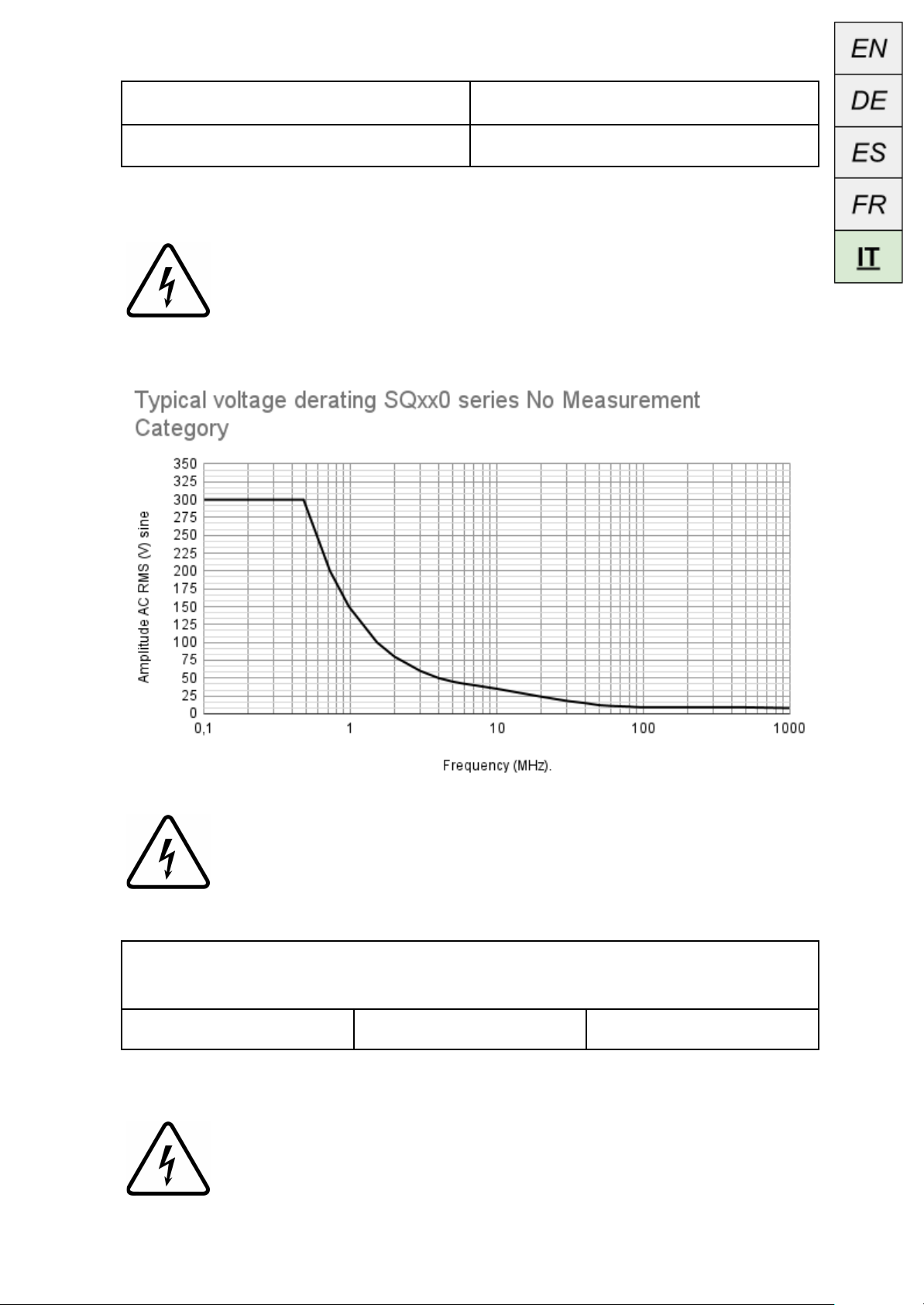

un funzionamento sicuro. La tabella e il grafico di declassamento della
frequenza presentati di seguito forniscono informazioni sulla tensione
di ingresso massima consentita per tali sonde.
Si tratta della tensione massima che può essere misurata in modo
sicuro e accurato dalla sonda. La tensione massima di ingresso
dipende da fattori quali la frequenza del segnale, la categoria di
misurazione e lo strumento specifico impiegato unitamente alla sonda.

Modello

Tensione di ingresso massima

SQ200, SQ350, SQ500

300V RMS (CAT II)*

*Solo CAT II 300 V RMS con protezione per le dita montata sulla sonda

Limiti di tensione del segnale secondo la norma EN 61010-031:2022

±60 V CC

30 V CA RMS

± 42,4 V pk max.

22

AVVERTENZA Per evitare di sovraccaricare la sonda, tenere
presente che la sua tensione massima di ingresso
diminuisce con l'aumentare della frequenza del segnale
applicato.

AVVERTENZA I segnali che superano i limiti di tensione
indicati nella tabella sottostante sono definiti come "in
tensione pericolosa" dalla norma EN 61010.

AVVERTENZA Per evitare scosse elettriche, non
collegare la sonda a tensioni superiori ai livelli specificati
nel presente manuale d'uso e adottare tutte le precauzioni

di sicurezza necessarie quando si lavora su

23

apparecchiature in cui possono essere presenti tensioni
pericolose.

AVVERTENZA Non collegare a una tensione principale o
a una tensione derivata che possa trasportare i transitori
di sovratensione che possono essere presenti. Tenere
presente che la tensione massima di ingresso della
sonda diminuisce con l'aumentare della frequenza del
segnale applicato. Non utilizzare questa sonda per le
misurazioni di categorie III e IV.

Messa a terra

AVVERTENZA Non collegare mai l'ingresso di terra a
qualsiasi potenziale elettrico diverso dalla terra, né
permettere che venga a contatto con esso. Per evitare
lesioni personali o morte, accertarsi sempre che non vi sia
una tensione CC o CA significativa tra la massa della
sonda e il punto a cui si intende collegarla.

ATTENZIONE L'applicazione di una tensione all'ingresso di
terra può causare danni permanenti alla sonda o ad altre
apparecchiature collegate

Impedenza di ingresso

24

ATTENZIONE
Per evitare il sovraccarico del circuito durante il test, è
importante osservare che l'impedenza di ingresso della
sonda diminuisce all'aumentare della frequenza del
segnale applicato.

Ambiente

AVVERTENZA Per evitare infortuni o morte, non utilizzare
in prossimità di vapori o gas esplosivi.

ATTENZIONE Per evitare di danneggiare la sonda,
utilizzare e conservare sempre la sonda in conformità ai
livelli specificati in questo manuale.

Cura del prodotto

25

La sonda non contiene parti riparabili dall'utente. La riparazione,
l'assistenza e la calibrazione richiedono apparecchiature di collaudo
specializzate e devono essere eseguite esclusivamente da
Sensepeek.
Prima dell'uso, esaminare lo strumento e tutte le sonde, i connettori, i
cavi e gli accessori per verificare che non vi siano segni di
danneggiamento.

AVVERTENZA Per evitare lesioni o morte, non tentare di
aprire alcuna parte del gruppo, non utilizzare il prodotto se
risulta danneggiato in qualche modo e interrompere
immediatamente l'uso se il prodotto si comporta in modo
anomalo.

ATTENZIONE Maneggiare sempre con cura per evitare
lesioni dovute alla punta affilata. Assicurarsi che la sonda
sia completamente asciutta prima dell'uso. Non
consentire l'ingresso di liquidi nella sonda. Prestare
attenzione a evitare sollecitazioni meccaniche o curve
strette sul braccio e sul cavo che collega la testa della
sonda all'oscilloscopio.
L'uso improprio compromette le prestazioni e
l'accuratezza della misurazione e non è coperto dalla
garanzia. Evitare qualsiasi tipo di urto meccanico al
gruppo della sonda.

Introduction

26

This passive high-impedance 10:1 oscilloscope probe is suitable for
most oscilloscopes with a 1 MΩ input impedance.

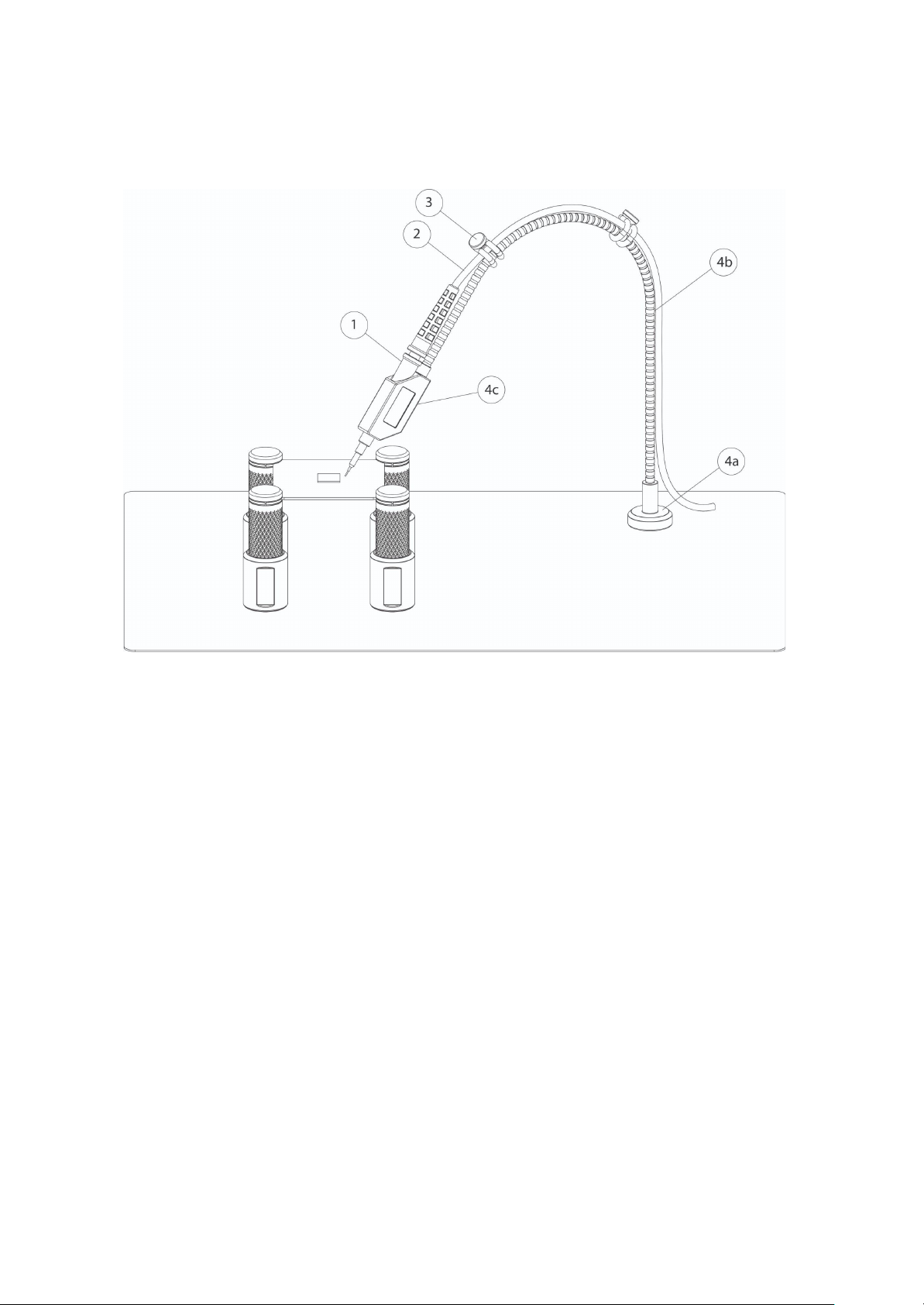

Overview

1. Probe

2. Probe cable

3. Color coded cable holder

4. Probe holder
a. Probe base (with magnet)
b. Flexible arm
c. Probe arm grip

Getting started

1. Insert the probe inside the probe holder cavity

2. Snap on the color coded cable holders on the flexible arm and the

probe cable to hold and identify your oscilloscope channel

3. Choose GND option

4. Connect the probe cable BNC connector (not shown in picture) to

your instrument (oscilloscope)

5. Calibrate your probe according to the Frequency compensation

chapter.

Warranty

27

Sensepeek products are warranted for 12 months from the date of
purchase. The warranty covers defects in material and workmanship.
This warranty does not apply to components (parts and accessories)
subject to natural and normal wear and tear. This warranty does not in
any way limit the rights you have under mandatory law.

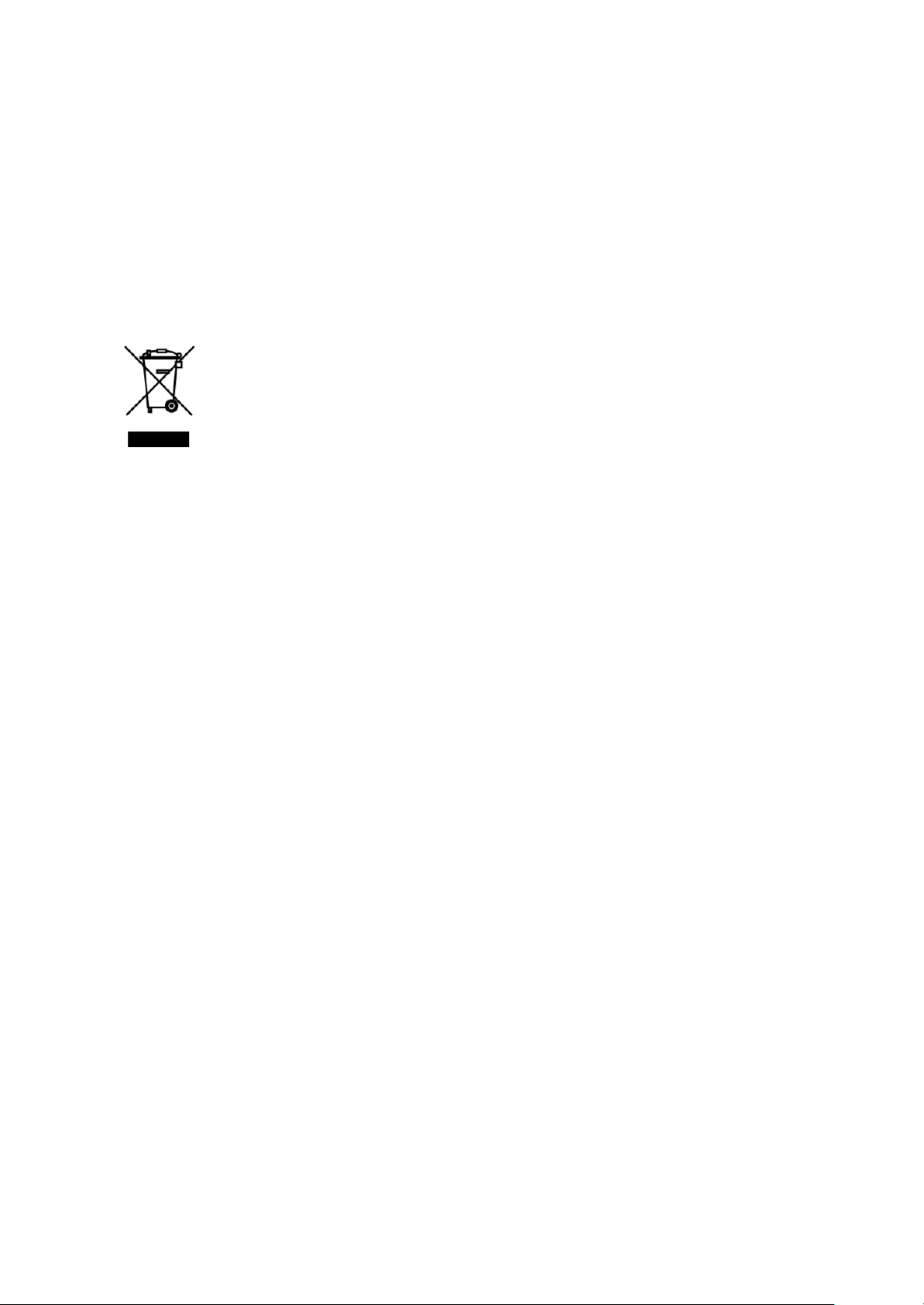

Disposal

Sensepeek offers our customers the opportunity to return
products at the end of their functional lives to Sensepeek for
recycling. Qualifying products are marked with the WEEE
symbol shown above. Or ensure WEEE compliant collection
and treatment yourself. Do not dispose of this product as
unsorted municipal waste

Delivery cost of any authorized product returned to Sensepeek will be at
the expense of the sender.

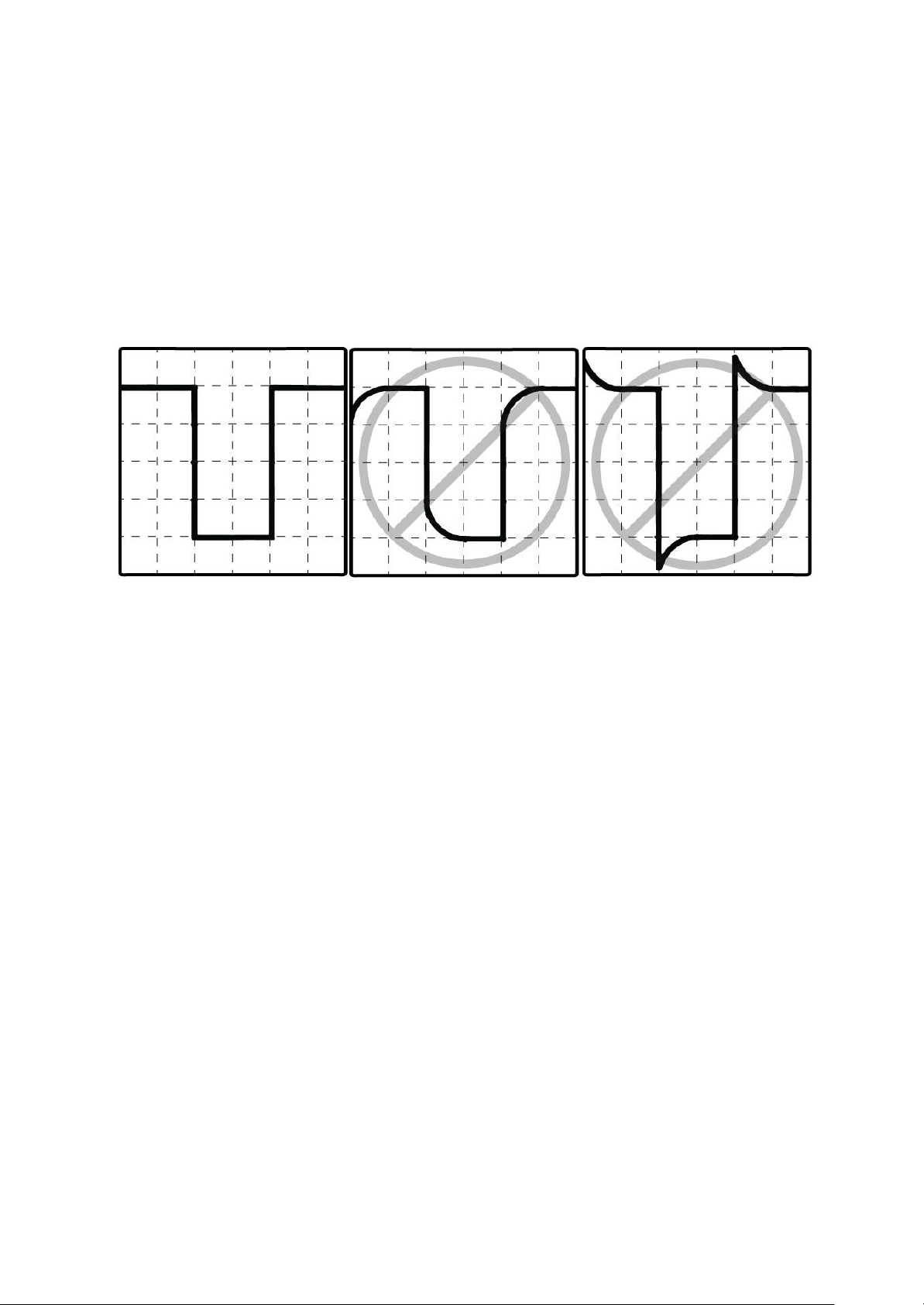

Frequency compensation

28

Check the compensation of the probe before taking any measurements
and always adjust it to match the oscilloscope input channel. Connect
the probe head needle to a 1 kHz square wave of ~2 V pk-pk. Most
oscilloscopes have a signal generator output with a test signal that can
be used. Adjust the trimmer at the BNC until you see a flat-top square
wave on the oscilloscope display* by rotating the adjustment tool
clockwise.

*The probe can not meet the full specification if under or over
compensated or incorrectly adjusted. The better compensated, the flatter
the frequency response and higher bandwidth one will obtain

Ground loop

Try to use a grounding point as close as possible to the component
being measured. A small ground loop injects less noise. Do not increase
the length of the ground cable. Making it shorter will only affect the
measurement in a positive way with higher bandwidth and less noise.

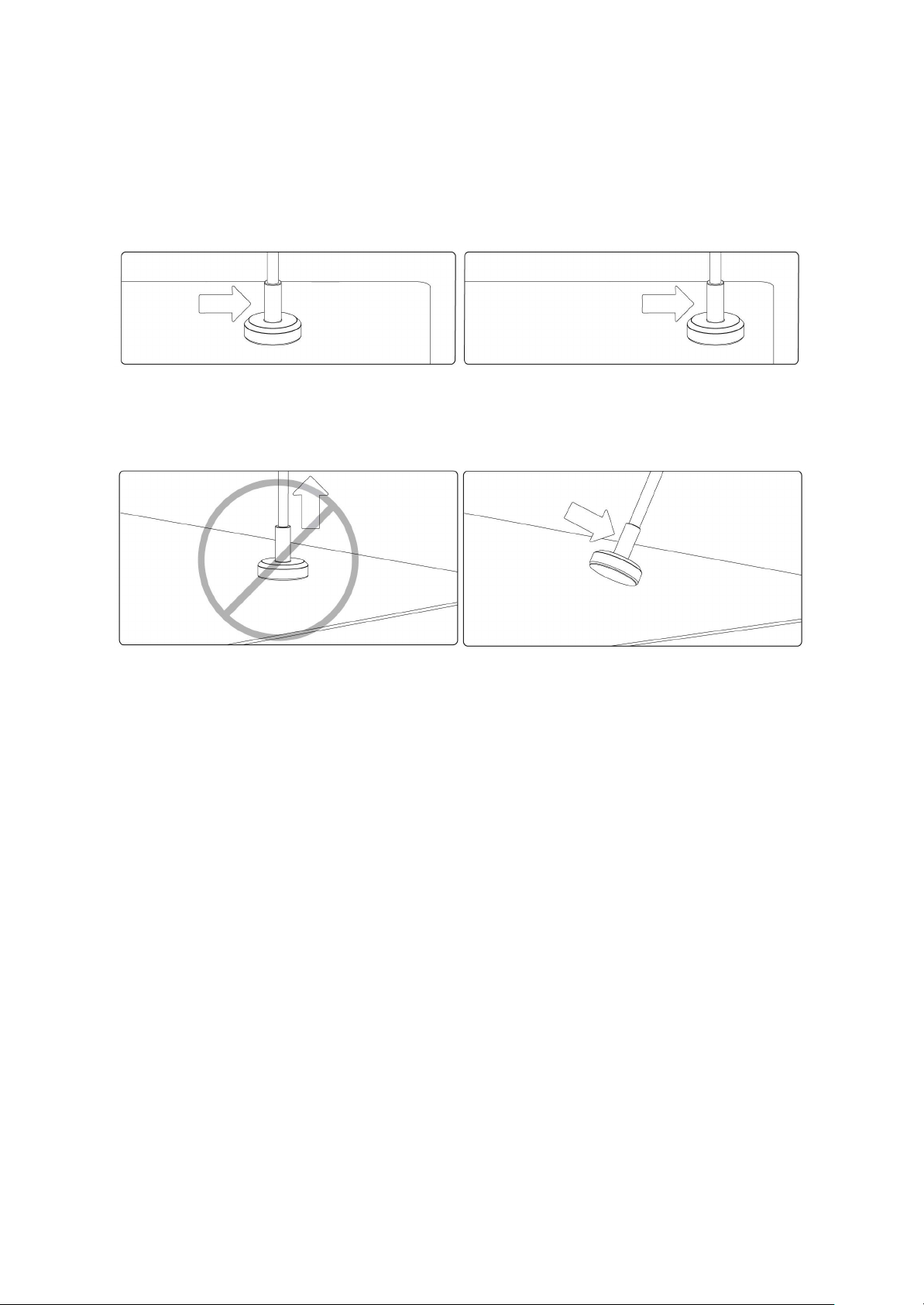

Operating instructions

29

Position the probe - Place the probe foot on the base plate and the
magnet will keep it in place.

Reposition the probe - Slide the probe foot on the base plate

Detaching the probe - Tilt the probe foot gently and remove the probe

arm. Avoid pulling on the flexible arm!

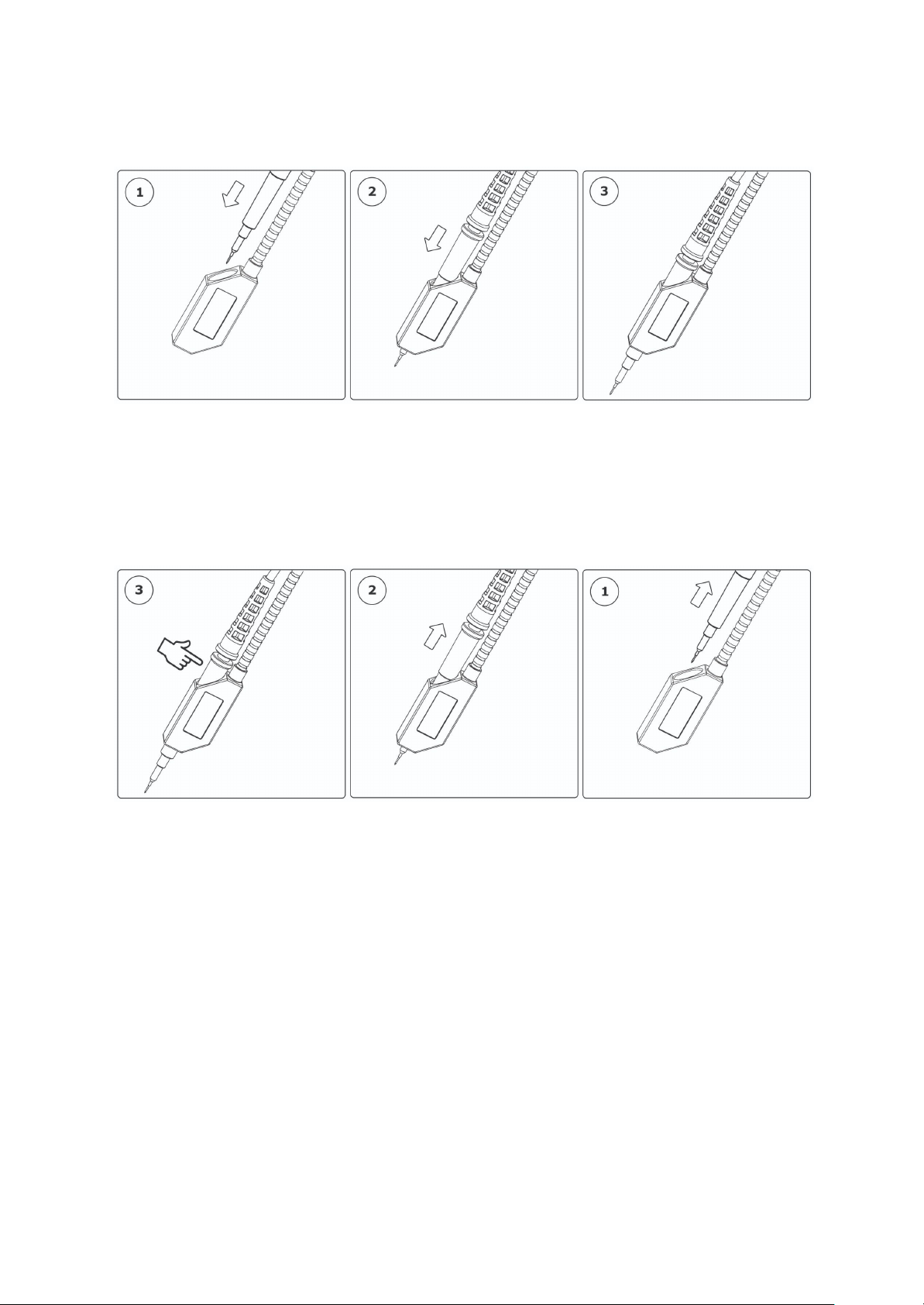

Mounting the probe

30

1. Insert the probe inside the probe arm cavity

2. Push the probe inside the cavity until it stops

3. The friction will hold the probe in place

Dismounting the probe

1. Take a firm grip on the probe handle (Do not pull the cable)

2. Pull the probe gentle until it loosens

3. Remove the probe from the probe arm

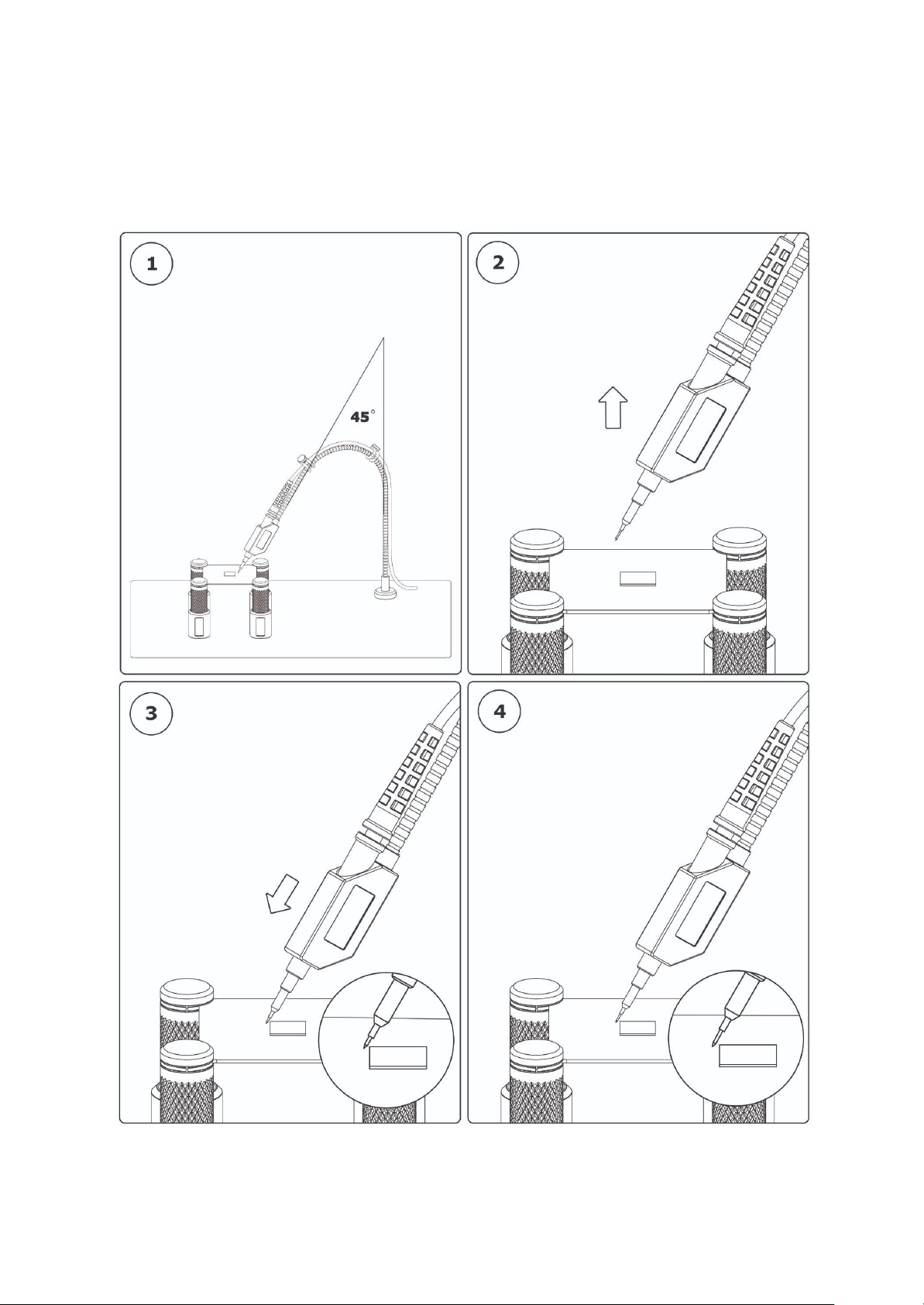

Measuring with the probe

31

1. Position the arm in 45 degree angle

2. Lift the probe in the probe grip

3. Compress the needle to the measuring target

4. Release the probe grip gently

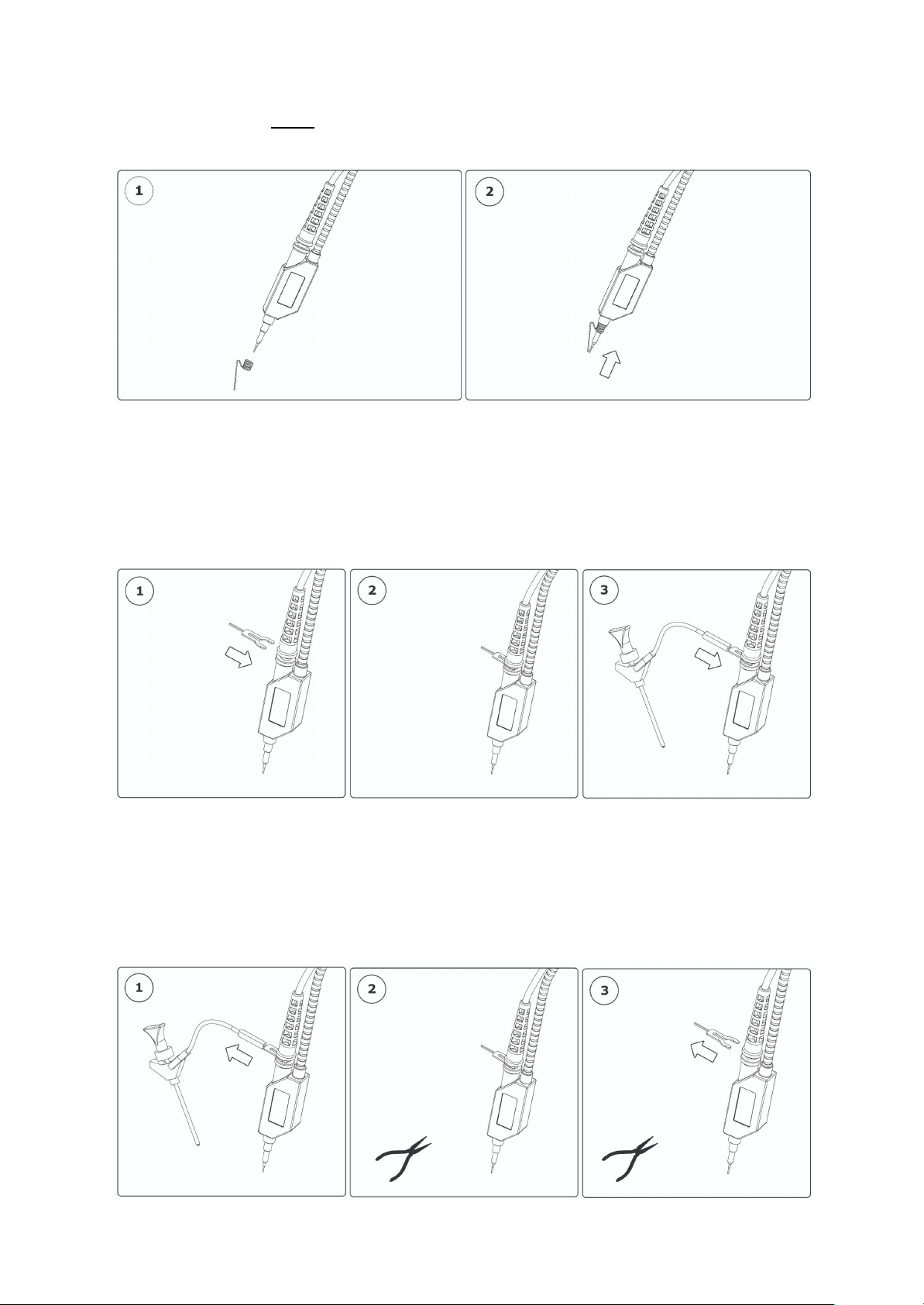

Mounting a 3,5mm GND option

32

1. Align the hole on the 3,5mm GND towards the needle

2. Press and twist on the 3,5mm GND on the metal cylinder

Please be aware of the sharp needle tip!

Mounting a 5mm GND option

1. Hold the GND clip with the open loop against the probe

2. Press the GND clip with the open loop over the metal cylinder

3. Connect your choice of GND connector

Dismounting a 5mm GND option

1. Remove your GND connector

2. Grab the GND clip with a plier (avoid to grab only the thin pin)

3. Pull gently and the clip will detach

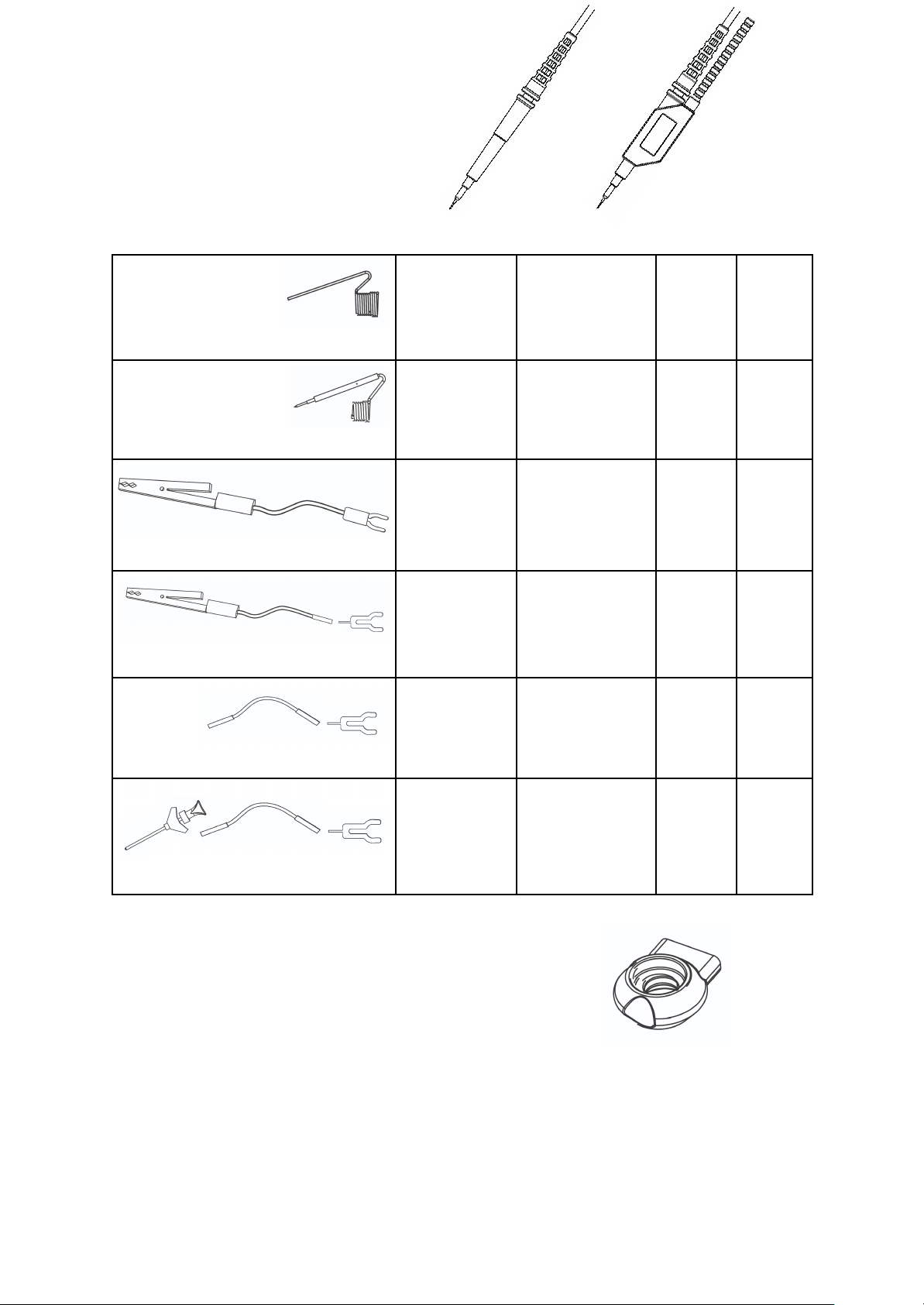

Overview different GND options

Handheld

Handsfree

CATII

CAT0

Ground needle

Yes*

No

Yes***

Yes

Ground spring needle

Yes*

Yes**

Yes***

Yes

Alligator cable

Yes

Yes

Yes***

Yes

Ground clip with alligator

Yes

Yes

No

Yes

Ground clip with dupont cable

Yes

Yes

No

Yes

Ground clip with mini grabber

Yes

Yes

No

Yes

33

Table 1
* For full rated bandwidth handheld operation
** For full rated bandwidth handsfree operation
***Only CATII 300V RMS with finger protection mounted on probe

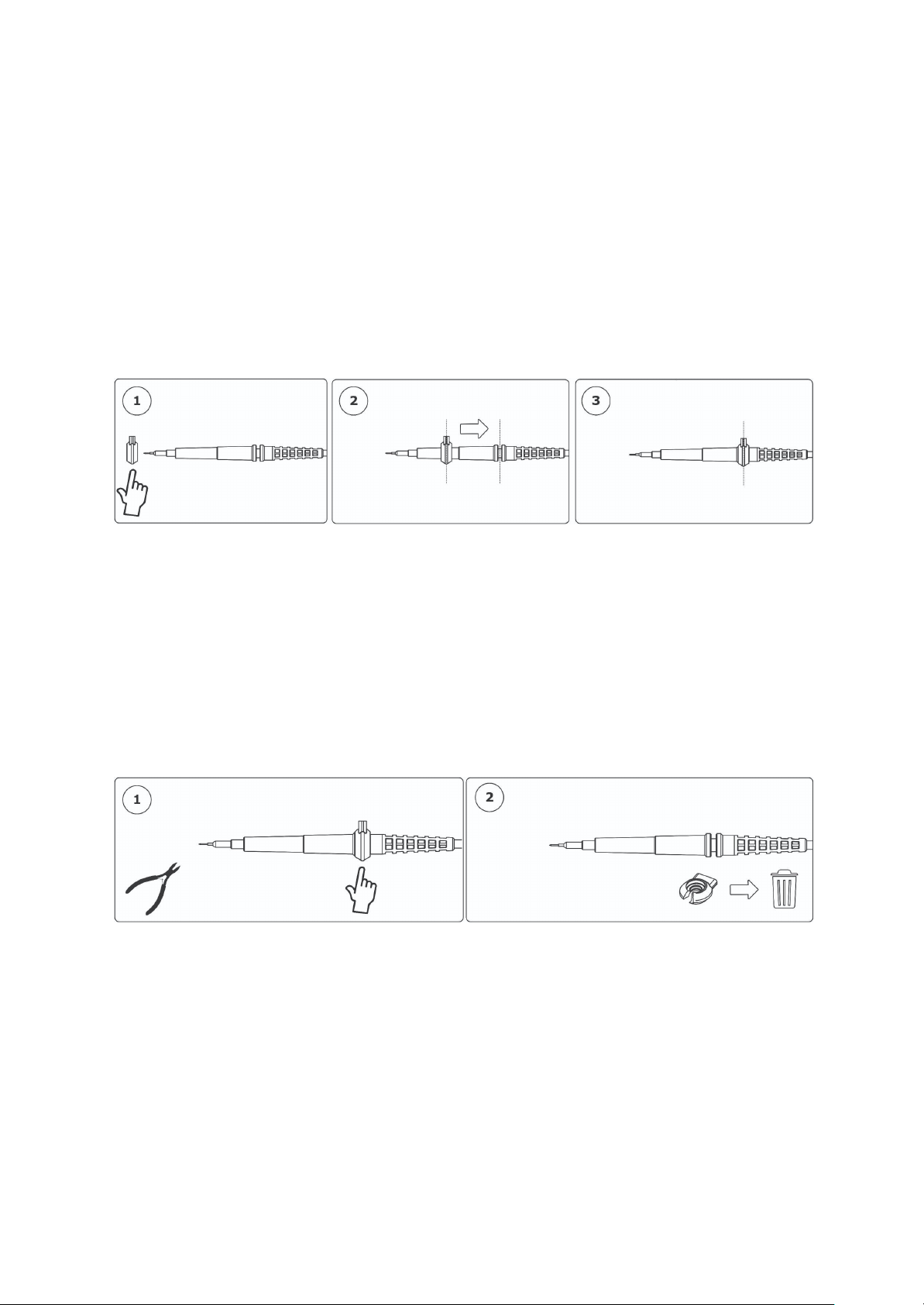

Mounting the finger protection

34

1. For CATII 300V RMS operation the finger protection must be used

in combination with approved ground options (See Table 1)

2. Mount the finger protection on the probe

3. Make sure the finger protection is aligned and fixed over the 5mm

ground slot

Note that when the finger protection is mounted it can and shall not be
removed, the finger protection can be mounted for both handheld and
handsfree operation

Removing the finger protection

The finger protection can only be removed by cutting it off, removing it
without cutting it off will destroy the probe.

1. Use a wire cutter to gently cut the finger protection open.

2. Recycle the finger protection. Do not reuse a consumed finger

protection.

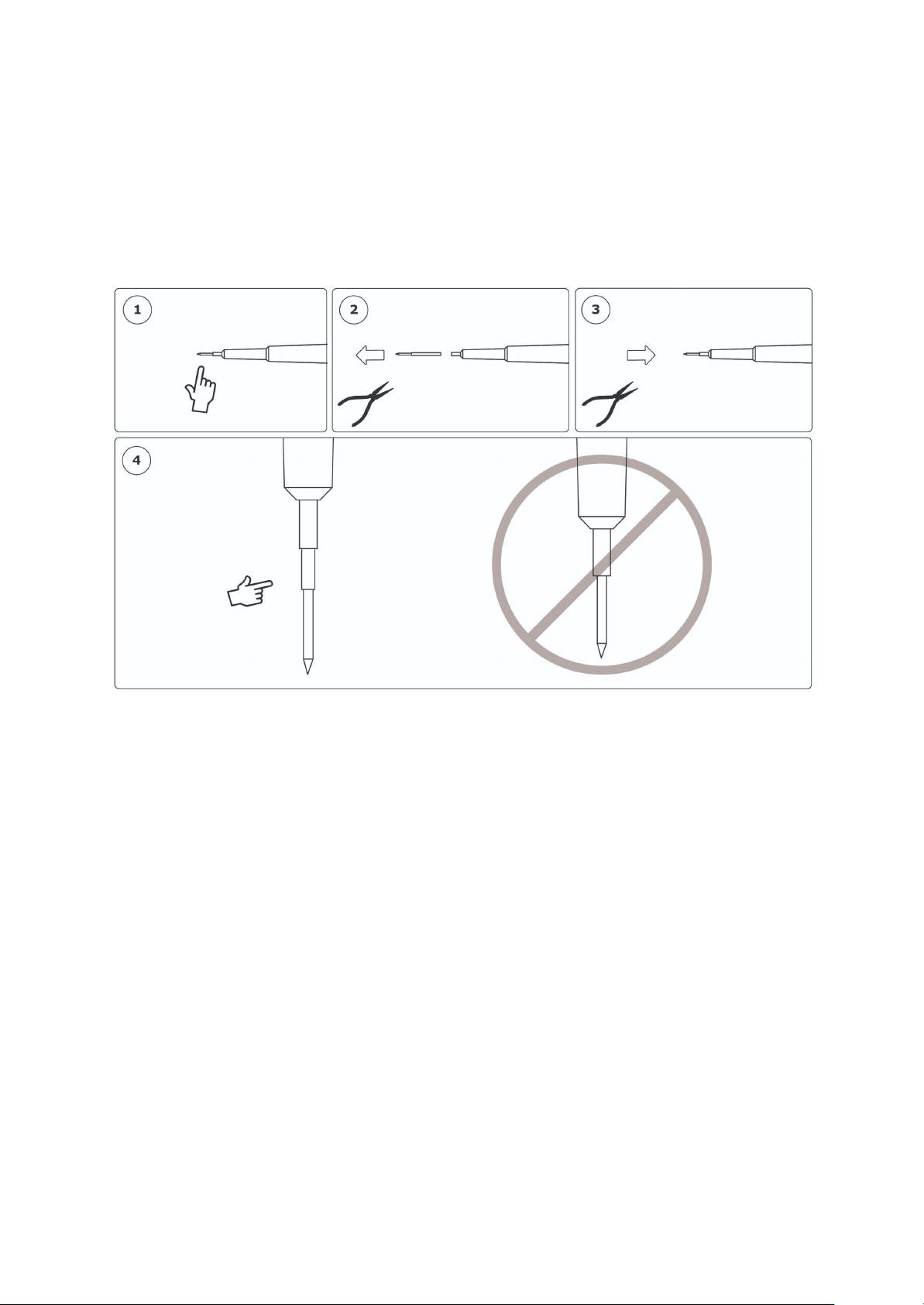

Probe needle replacement

35

1. Notice the replaceable needle tip. Please be aware of the sharp

needle tip!

2. Pull out the replaceable needle tip by hand or use pliers.

3. Pick up the new needle tip and insert in the sleeve with pliers.

4. Press the needle vertically against a planar stable surface and

make sure it is correctly inserted.

36

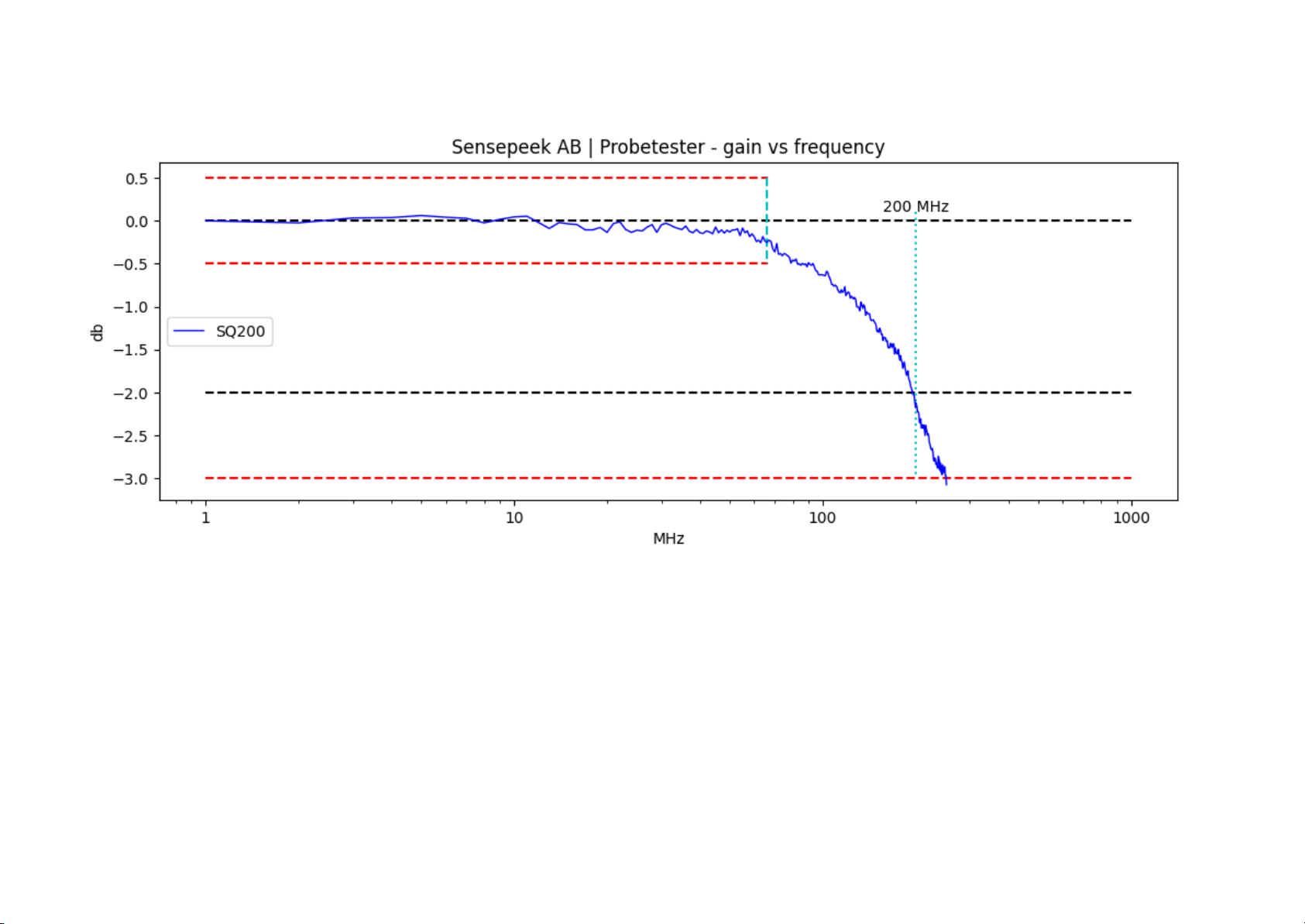

SQ200*

37

*Graph shows typical performance of an actual measured SQ200 probe from volume production.

SPID (Sensepeek probe ID): 5351323030-c1f82b7b

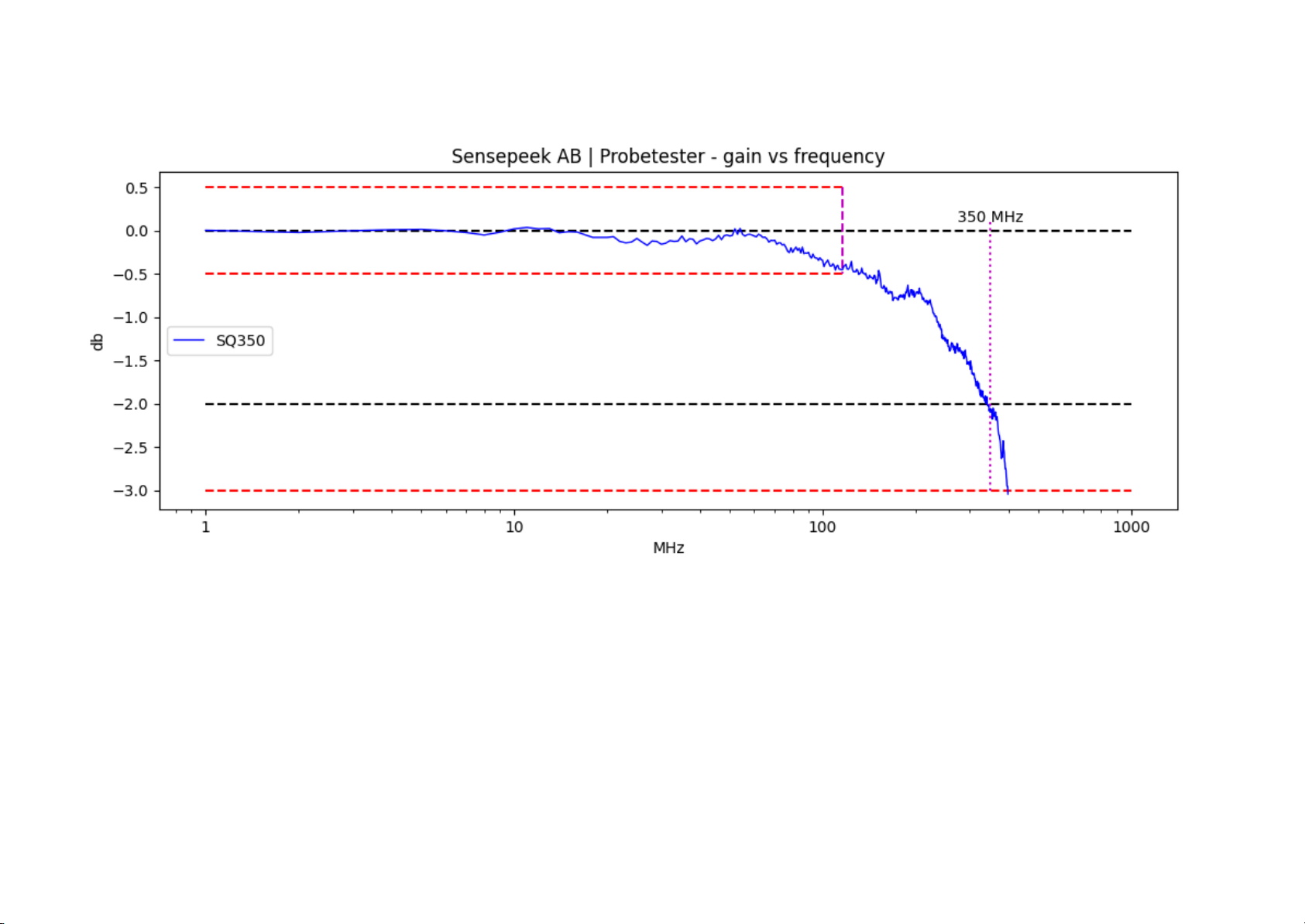

SQ350*

38

*Graph shows typical performance of an actual measured SQ350 probe from volume production.

SPID (Sensepeek probe ID): 5351333530-c3947f5a

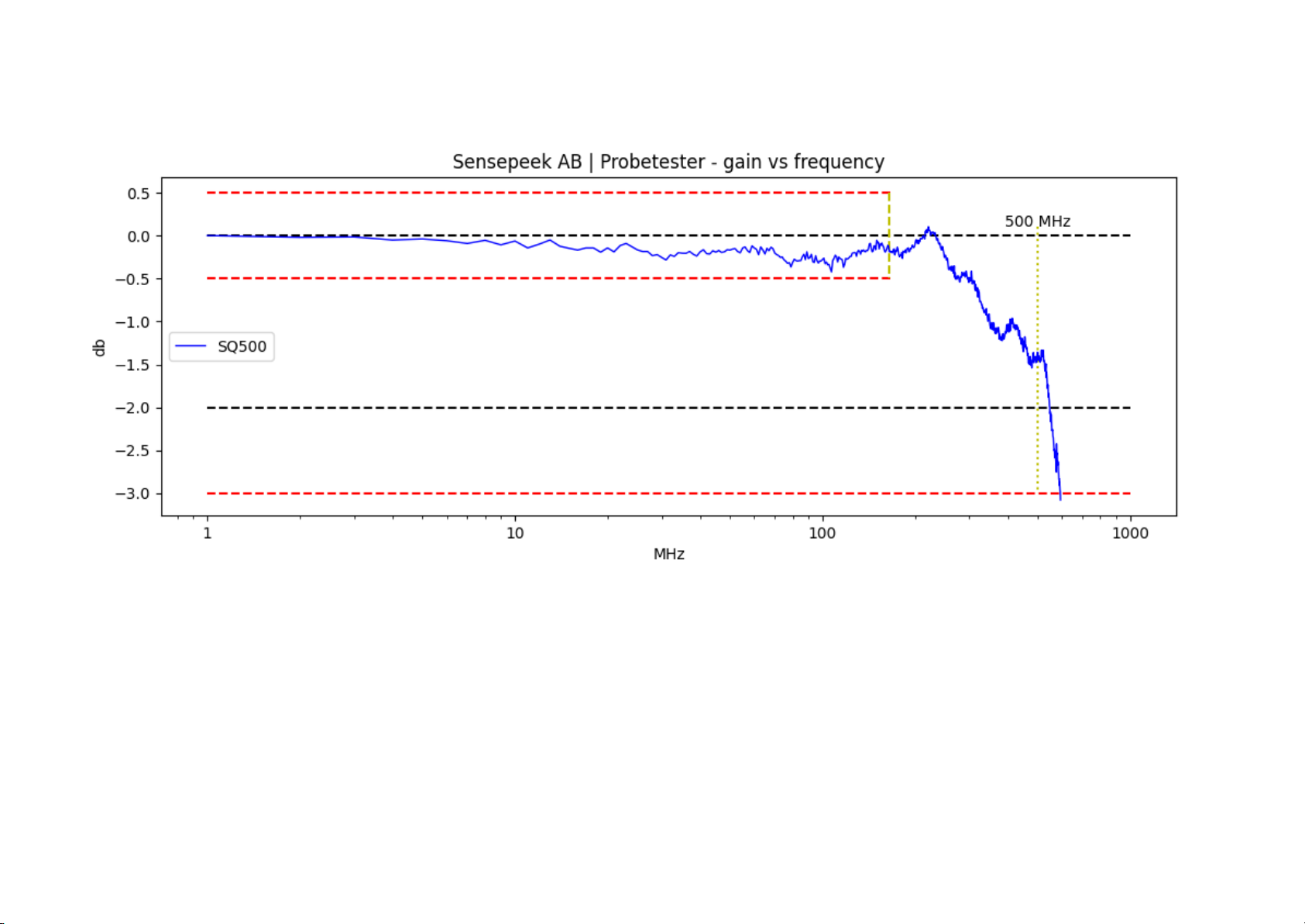

SQ500*

39

*Graph shows typical performance of an actual measured SQ500 probe from volume production.

SPID (Sensepeek probe ID): 5351353030-c1f82b7b

Specifications

Model

SQ200

SQ350

SQ500

Bandwidth (3 dB)*

DC to 200 MHz

DC to 350 MHz

DC to 500 MHz

Attenuation

10:1

Resistance at probe tip
(±2% at DC)

10 MΩ

Capacitance at probe tip

13,9 pF

12,7 pF

9 pF

Scope input impedance

1 MΩ

Scope x10 pin

Yes

Maximum working voltage

300 V RMS CAT II*

Compensation range

9 to 54 pF

Cable length with probe and BNC

1,2m (approx. 3 ft 11 in)

Temperature Storage

–40 °C to +60 °C

Temperature Operating

–20 °C to +50 °C

Max. humidity (non-condensing)
Storage

80 %

Max. humidity (non-condensing)
Operating

80 % to +30 °C, decreasing linearly to 40 % at +50 °C

Max. altitude Storage

15 km

Max. altitude Operating

2 km

Pollution degree

2 (As defined in IEC 61010-031. Only non-conductive

pollution. Occasionally, however, a temporary
conductivity caused by condensation must be

accepted.)

Weight (probe without holder)

40 g

Probe tip diameter

0.5 mm

RoHS and REACH compliant

Yes

40

*Only CATII 300V RMS with finger protection mounted on probe

The probes can continue to measure above the rated bandwidth but with
decreased signal, the probe will reach the f3dB limit above the rated
bandwidth.
