DIE PRAKTISCHE

~ELL-RUFANLAGE

~~

mit Wechselsprecheinrichtung

IHR ZUVERL~SSIGER SPARSAMER HELFER ~~

mit Wechselsprecheinrichtung

LISTENMASSIG WERDEN GELIEFE RT:

Tauchspulen-Mikrophon MD 5VA mit Sprechschalter.

G

Innenwiderstand 50 Q .Empfindlichkeit 0,18 mV/f'bar' Belastbarkeit als Lautspr. 0,3 W .

Anzeigelampe 6V /50mA. (Fahrrad-Rücklichtlampe) .Farbe elfenbein' Abm.86x65x62mm'

Anschlufj-Schnur . 4-adrig . Farbebraun' Länge3m . FestmitdemMikrophon

G

und der Anschlußdose verbunden und vormontiert.

Anschlufj-Dose . 4 Klemmen' Farbe braun' Abmessungen650x24mm . Fest

e

mit dem Mikrophon und der Anschlußschnur verbunden und vormontiert.

Lautsprecher VAL 2 mit Verstärker und Sprechtaste für Rückruf.

0

Netzanschluß 110, 125 und 220V ~ . Sicherung 0,1 A. Leistungsaufnahme:InBetriebs-

bereitschaft 8 W, beim Sprechen 15W .Röhren UF 89, UL 41 . Eingang symmetrisch I

50 Q . Ausgang für Zweitlautsprecher 15 Q . Sprechleistung 1W . Farbe elfenbein'

Abmessungen 215x185x90 mm . I

ZUSATZLICH SIND ANZUFORDERN: I

Kunststoffleitung. 4xO,6 mm . Farbe elfenbein' (Es kann auch normaler Rohr- I

e

draht verwendet werden) . Länge nach Anforderung' I

Netzschnur mit Stecker. Farbe elfenbein' Länge nach Anforderung'

G

ZUM WEITEREN AUSBAU DER ANLAGE:

Zweitlautsprecher SG 16

G

Im Aussehen dem Hauptlautsprecher gleich,

jedoch ohne Sprechtaste

- lislenmäßige Teile

- bitte gesondert anfordern

- zur Ergänzung

Änderungen vorbehalten

VA2.1

VOCAPHON

( Schnell-RufanlageVA 2 )

INSTALLATIONS- UNDBEDIENUNGSANLEITUNG

Die Rufanlage Vocaphon kann ohne Schwierigkeiten
und in sehr kurzer Zeit von jedem Elektro-Fachge-
schäft installiert werden. Ausserdem ist diese An-

lage denkbar leicht zu bedienen und bedarf keiner
weiteren Wartung.

Vocaphon wird listenmässig mit folgenden Teilen ge-

liefert:

1. Tauchspulen-Mikrophonmit Sprechschalter und
Anzeige-Lampe

2.Anschlußschnur zumMikrophon

3. Anschlussdose

4. Lautsprech~r mit eingebautem Verstärker

Als Zubehör sind ausserdem notwendig:

5. Verbindungsleitungvon der Mikrophon-Anschluss-

dose zum Verstärker im Lautsprecher-Gehnuse

6. Netzanschlußschnur mit Stecker

Generell können die Teile 5 und 6 der Anlage nicht

beigegeben werden, da sich die Länge der anzufor-
dernden Leitungen nach den jeweiligen räumlichen

Verhältnissen richtet.
TECHNISCHE DATEN

1. Tauchsrulen-Mi~n MD5.Innenw derstan

Empfindlichkeit
Belastbarkeit als

Lautsprecher
Anzeigelampe

Abmessungen 86x65x62 mm

VA mit Sprechschalter

;Oe

0,18 mV/\&bar

0,3w

6 V150 mA (Fahrrad-

Rücklicht-Lampe)

2. Anschlußschnur

4-adrig, braun 3 m lang

3. Anschlußdose m. 4 Klemmen 65 mm ~

Diese 3 Teile werden fest miteinander verbundenund

vormontiert geliefert.

~~t==

2

4. Lautsprecher mit Verstärker VAL 2

und Sprechtaste für Rückruf
Netzanschluss

Sicherung
Leistungsaufnahme

bei Betriebsbereitschaft 8 W

110,125/220 V

0,1 A.v

bei Sprechbereitschaft 15 W

Röhren UF 89, UL 41

Eingang symmetrisch 50 Q
Ausgang f.2.Lautsprecher 15 Q
Sprechleistung 1 W
Abmessungen 215x185x9o mm

5. Kunststoffleitung Länge
Yr 4'0,6 mm fJ nach
Aussen-.0 5 mm, elfenbein Anforderung

(Anstelle der Kunststoffleitung (Nr. 5) kann

normaler Rohrdraht Verwendung finden).

6. Netzschnur mit Stecker 2 Länge
(Schnur NYLHY 2'0,75 mm, nach

elfenbein) Anforderung
AUSBAUFÄHIGKEIT
Die Rufanlage Vocaphon ist weiter ausbaufähig:

In manchen Fällen erscheint es wünschenswert, dass
ein zweiter Lautsprecher in einem anderen Raum auf-

gehänGt wird. Hierfür steht der Lautsprecher SG 16
(15 Q) zur Verfügung. Bei Leitungslänge~ bis 10 m

genügt ein Drahtquerschnitt von 0,75 um ; bei weite-
ren Entfernungen sind Ansch1ussleitungen mit grösse-
rem Querschnitt zu wählen. Der Lautsprecher SG 16

entspricht in seinem Äusseren dem Hauptlautsprecher.

INSTALLATION
Die Installation ist nach dem beiliegenden Anlagen-

U'bersichtsplan, dor alle Einzclheitengenau zeigt,

durchzuführen. Den Netzanschluss bitten wir wie

auch

folgtvorzunehmen: .

a) Rückwand des Lautsprechers abschr~uben
b) Netzschnur an Lüsterklemme anschlie~~en

c) Falls eine andere Netzspannung als 220 V

vorhanden ist. muss der Anschluss am Netztrans-

formator auf den richtigen Spannungswert umge-

klenunt werden.

d) Rückwand wieder festschrauben.

3

BEDIENUNG
Die Anlage wird durch Einstecken des Netz-Steckers

in die Steckdose eingeschaltet. Vor der endgültigen
Inbetriebnahme ist die Lautstärke, die jeweils den
Raumverhältnissen entsprechend gewählt werden kann,
mit Hilfe eines Schraubenziehers am Lautstärkeregler
auf der Lautsprecher-Rückwand einzustellen. - Die

Rufanlage ist nun betriebsbereit.

SPRECHEN

Nach dem Einochalten des Sprechschaltere am Mikro-

phon leuchtet die rote Anzeigelampe auf und zeigt
dadurch die Sprechbereitschaft an. Die Durchsage kann

erfolgen. Hat der Angerufene eine Rückfrage, so muß
er während des Sprechens auf die Sprechtaste des

Lautsprechers drücken. Dadurch wird der Lautsprecher

zum Mikrophon und das Mikrophon zum Lautsprecher.
Nach dem Sprechen bzw. nach erfolgter Rückmeldung
nicht vergessen, das Mikrophon auszuschalten!

Es besteht auch die Möglichkeit, dass die "Laut-

sprecher-Seite" die Chefstelle anrufen kann, ohne
dass das Mikrophon eingeschaltet ist. In diesem

Falle ist die Sprechtaste des Lautsprechers zu

drücken. Will die Chefstelle antworten, dann muss
das Mikrophon eingeschaltet werden. Durch diese
Massnahme wird verhütet, dass die Chefstelle vom
Lautsprecher aus abgehört werden kann.

WARTUNG

Für den Fall, dass die Anzeigelampe defekt ist,

bitten wir, beim Auswechseln wie folgt vorzu -

gehen:

=(~I==

~

i I

I I

I I

I I

"I'

- 4 -

E
t:

...~

~ ::t C':i

~ ~'\I,~

'Q ",::...111

~~ ~=t~-

, ~ '" ""

~ '"' ... "

~

~ :..:..~

'" ~

~

~

~~ ~~~

a) Beide Schrauben auf der Rückseite des Tisch -

mikrophones lösen
b) Gehäuse öffnen
c) Lampe mit einem Bleistift oder ähnlichen Gegen-

stand aus der Fassung herausdrücken

d) Neue Lampe (Fahrrad-Rücklicht-Lampe 50 mA)

in die Fassung hineindrücken

e) Gehäuse wieder zusammensetzen.

Im übrigen ist eine Wartung der Anlage nicht erfor-
derlich. Röhren und andere Schalt-Elemente wurden

so ausgewählt, dass eine lange Lebensdauer voraus-

gesetzt werden kann.

Obwohl der Stromverbrauch der Anlage sehr minimal

1st, sollte man sie jedoch nach Dienstschluss durch
Herausziehen des Netzsteckers ausser Betrieb setzen.

Um bei evtl. notwendigen Reparaturen dem Fachmann
die Arbeit zu erleichtern, liegt neben dem Über -

sichtsplan dieser Installations- und Bedienungs-

anleitung auch noch ein Schaltbild der Anlage bei.

Sollen noch spezielle Fragen geklärt werden, ste -

hen wir jederzeit mit unseren Auskünften gern zur
Verfügung. Auch für Anregungen, die sich aus der
Praxis ergeben, sind wir dankbar.

Nun wünscht viel Erfolg und Freude bei der Arbeit

mit der Schnell - Eufanlage V 0 c a p h 0 n

I

LABOR- W - FEINGERÄTEBAU

I

Dr.-Ing. Sennheiser

Post Bissendorf (Hann.)

I ~ -+' I

N ~ ~ ~
~

'- -{5 ~ ~

C: ~.§-'"

().~~~ ~

~1:':::"'~ ~

:'<.,QJ~(:" <;)
I),~~~ ~!.: ~,

""':>:'::t ::i~

~ ~'-1"~ ~ cu

<u.~~ ~~ ~~

~~ t: $ ...~ ~

"'~<::>",~Qj!U

~~-t:"'~~~

'-;: '" i} () '!;t x

~-<::<;'Z""Qj

~~~"t\:'~§

\.~~~~~<u

~.~" "-i ~

1" ~«>:;

-..,

1 I

*'

~ ,
:~

~ ~ I

I -,:.t I

I ~ ':~ ,

I I.. \!) I~ I

I r'l I ~ I

~ J--J

\ ~

C) I

\

~ I

\, I

- - - - -- ,J

~

~

~

..;. t::
~ ;...

~ ~ ~

...

~

('J

.s:

~

iI1

~

.1:: ~

\<;~

I

';'
,~

~

t t

<:Oj~"~"

1

"

1

I

,

~

~
cu

~

t

I

~

~

~~

-9!~

:::s <;)

'}1

-S~

-~:'<:

~~~

I.:

~

~

...t:-?'

~~~

~~

~~

~~")

~ ...

~~ r.;'

~

t: .<u ()

"'~~

.

.~

'"

'"'-

~

""

.....

-c::

~

~

\..

~

I;)

~

\..

{J

Q

~

~

6-

~

~

~

.~'

~

~

t:

~

"

~

'Q.'

t
~

'<>

"'"

-<I-

~

.J

... h

~ ,,' : ~

'~5': ~!

~

~

.....

~

~

~

0

~

...
t:

t

I!:~~,

.g'" ~~

~i'IJ~ ~

~~~~ <u

~1~ ~ ~ ~

~ ,,~~

S::'~ ~~!ij

"'I::--:ts't~

t

~

, '" ' (;; ,

'~~ ~~ ~1

~ " .:!!~ ~ 1

,\--, j' "J () -

~

LABOR

"VV

?!!.~nel

"IJ!!!!!!.

gelehen

Vocaphon rVA2)

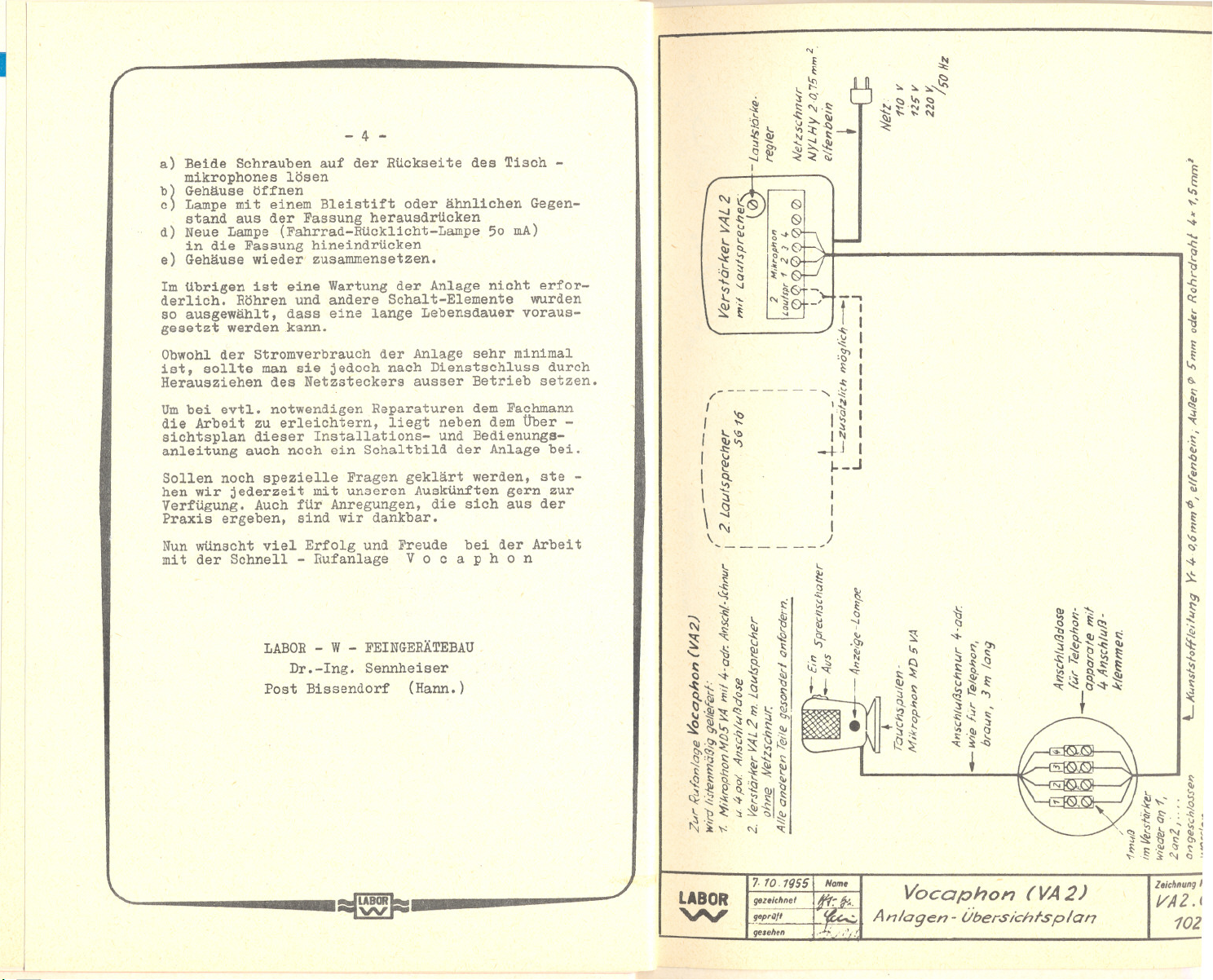

An/ogen- ÜbersichfSplal7

Zeichnung'

VA2./

102

giiliJg .D 55100

UF89

(Rö 1)

UL ~1

(R6 2)

---

~f---, S Q

I< , --

{::--

--I

\ 91

!h /

@j

S ".

- 9J

- --'J~-- -- ---

Ü,

~==

a

~

f '" f

:::-_91 91

/(9J

Rl
2M

R4

2M

~ --t~.

~ --11:$OOV.

~~

- -- .2!.f-{)12!10V t:le/drolyf

Pop;,r

SfyrofleJr

Elekfrolyl

rr2

JO<1o/1SA

(6 C1
i16..u1~ +!m'

"..,- R1 /,51<

Laufsprem"

L f

fffA

TrI

IVr,51119

0 1 $;

Gr{t15C50L

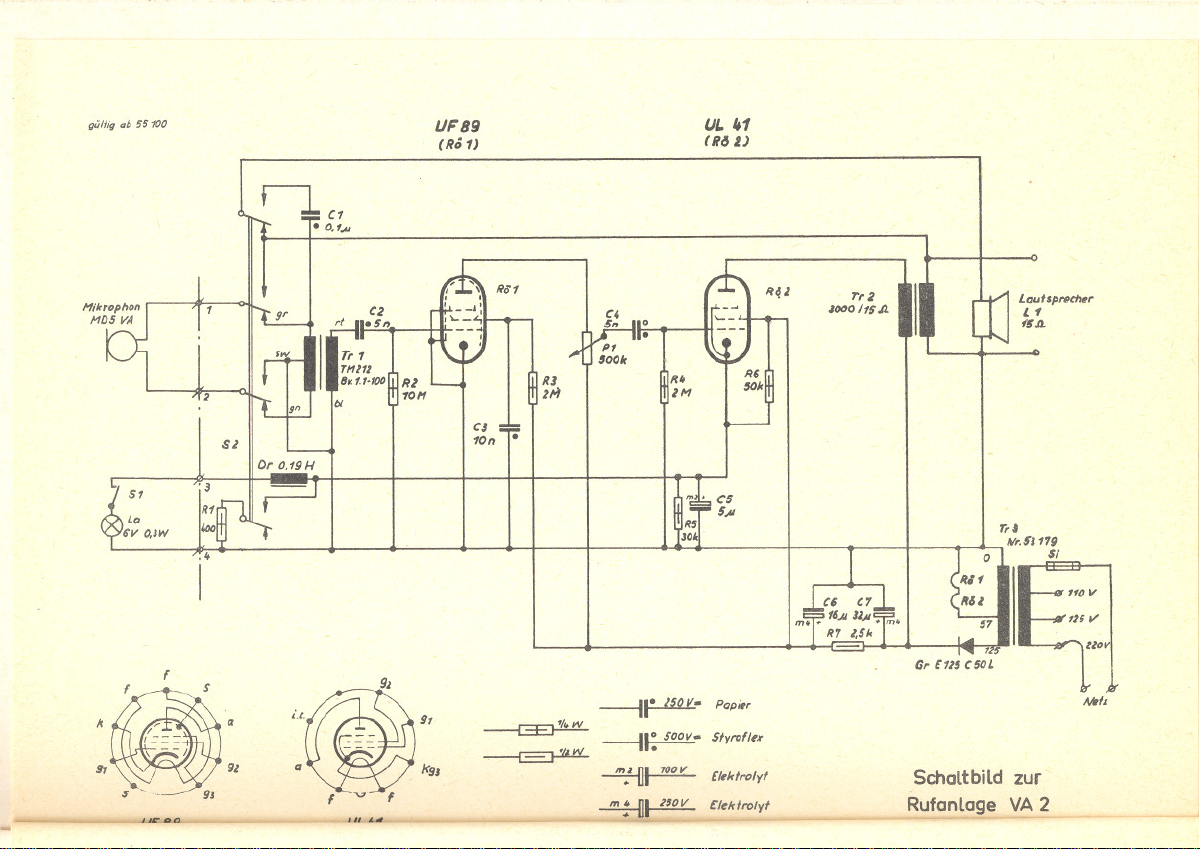

Schaltbild zur
