BEDIENUNGSANLEITUNG

SZI 1015-T

Sie haben die richtige Wahl getroffen!

Dieses Sennheiser-Produkt wird Sie lange Jahre durch Zuverlässigkeit, Wirtschaftlichkeit und einfache Bedienung überzeugen. Dafür garantiert Sennheiser mit seinem guten Namen und seiner in mehr als 50 Jahren erworbenen Kompetenz als Hersteller hochwertiger elektroakustischer Produkte „Made in Germany“.

Nehmen Sie sich nun ein paar Minuten Zeit, um diese Anleitung zu lesen. Wir möchten, daß Sie einfach und schnell in den Genuß dieser Technik kommen.

Kap. Bedienung des Steuersenders/Leistungsstrahlers SZI 1015-T ............................... Seite

1 Kurzbeschreibung...................................................................................................... 5

2 Lieferbare Ausführungen.......................................................................................... 5

3 Anschlüsse und Bedienelemente .............................................................................. 6

4 Infrarottechnik ........................................................................................................... 7

5 Netzanschluß ........................................................................................................... 10

6 Anschluß an die Tonquelle ..................................................................................... 10

7 Weitere Strahler anschließen .................................................................................. 10

8 Strahler aufstellen .................................................................................................... 11

9 Geeignete Infrarotempfänger.................................................................................. 12

10 Zubehör ................................................................................................................... 13

11 Technische Daten .................................................................................................... 15

1 Kurzbeschreibung

Infrarot-Steuersender/Leistungsstrahler

Der SZI 1015-T ist ein Infrarot-Leistungsstrahler mit integriertem Steuersender. Innerhalb einer drahtlosen Infrarot-Tonübertragungsanlage hat er die Aufgabe, das von einer NF-Quelle gelieferte elektrische Signal in unsichtbares Infrarotlicht umzuwandeln und abzustrahlen. Im Gegensatz zur Funkstrecke bleibt die Übertragung auf einen Raum begrenzt, so daß problemlos weitere Anlagen in benachbarten Räumen betrieben werden können.

2 Lieferbare Ausführungen

Infrarot-Steuersender/Leistungsstrahler SZI 1015-T

IR-Steuersender/Leistungsstrahler für den direkten NF-Anschluß mit einer symmetrischen XLR-3Eingangsbuchse. 2,3-MHz-Mono-Breitbandübertragung. HF-Ausgang zum Anschluß zusätzlicher SZI 1015. Spannungsversorgung über Netzteil (z.B. NT 1015). Schwarzes Gehäuse.

Infrarot-Steuersender/Leistungsstrahler SZI 1015-TW

Wie SZI 1015-T, jedoch weißes Gehäuse.

INPUT OUTPUT



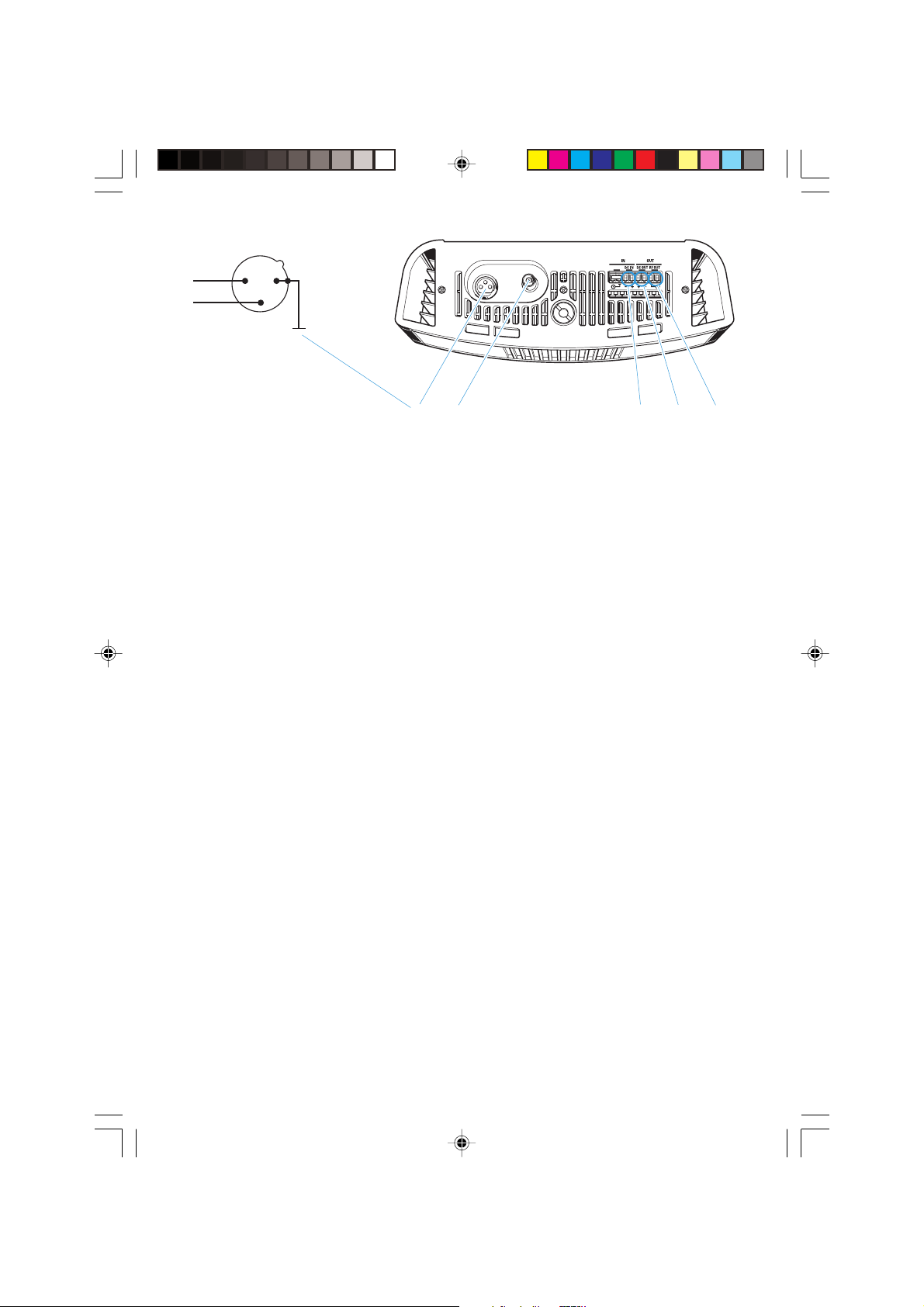

3 Anschlüsse und Bedienelemente

 NF-Eingang (XLR-3-Buchse)

 HF-Ausgang (BNC-Buchse)

 Gewinde für Stativbefestigung

 Klemmanschluß Stromversorgung

für Netzteil 25–35 V (Netzteil NT 1015-EU oder NT 1015-120)

 Klemmanschluß Stromversorgung (durchschleifen zu zusätzlichen Strahlern SZI 1015)

 HF-Klemmanschluß, Ausgang (parallel zu )

4 Infrarottechnik

Infrarotübertragung

Der SZI 1015-T ist ein Infrarot-Leistungsstrahler mit integriertem Modulator (Steuersender). Innerhalb einer drahtlosen Infrarot-Tonübertragungsanlage hat er die Aufgabe, ein Tonsignal in unsichtbares Infrarotlicht umzuwandeln und abzustrahlen. Im Gegensatz zur Funkstrecke bleibt die Übertragung auf einen Raum begrenzt, so daß problemlos weitere Anlagen in benachbarten Räumen betrieben werden können.

 Der Steuersender/Leistungsstrahler SZI 1015-T wird durch das NF-Signal eingeschaltet. Für

die NF-Verbindung des SZI 1015-T ist der symmetrisch beschaltete XLR-3-Eingang zu benutzen.

Von einem Steuersender/Leistungsstrahler SZI 1015-T zu weiteren nachgeschalteten Leistungsstrahlern SZI 1015 werden 50-Ω-Koaxialkabel mit BNC-Steckverbindern verlegt. Eine Verdrahtung mit unkonfektioniertem Kabel ist über die Klemmleisten möglich.

Breitband

Infrarot-Breitbandübertragungsanlagen dienen vorwiegend zur Übertragung von Tonsignalen in HiFi-Qualität.

Anwendungsbereiche

 Hochwertige drahtlose Tonübertragung für Kirchen, Theater etc.

Ausbreitung des infraroten Lichtes

Das vom SZI 1015-T ausgesandte IR-Signal breitet sich ähnlich dem normalen Lampen- oder Tageslicht in einem Raum aus. Es unterliegt daher auch beim Auftreffen auf verschiedene Materialien vergleichbaren Bedingungen:

IR-Licht

Reflexion

IR-Licht IR-Licht

Reflexion Reflexion

Gardinen, Teppiche, Farben

• Dunkle und schwere Stoffe, Gardinen, Teppiche, Holz und Wandverkleidungen können das Licht absorbieren. Nur im direkten „Sichtbereich“ des IR-Senders ist ein einwandfreier Empfang möglich.

• Rauhputz und stark strukturierte Wandbeläge reflektieren das Licht ungleichmäßig, können aber schon die gleichmäßigere Verteilung des IR-Signales begünstigen.

• Glatte und helle Wände, blanke Fliesenböden und Spiegel begünstigen die Verteilung des IRLichtes im Raum, sie reflektieren stark.

• Verschiedene Wandanstriche können trotz gleicher Farbe das infrarote Licht unterschiedlich reflektieren. Dies liegt an Art und Zusammensetzung der Pigmentierung.

Die Leistung, die aufgewandt werden muß, um einen Raum gleichmäßig auszuleuchten, ist dementsprechend unterschiedlich.

Fremdlicht-Einfluß

Tageslicht und Beleuchtung des Raumes beeinflussen den IR-Empfang ebenfalls. Da im Spektrum dieses Lichtes auch infrarote Anteile enthalten sind, überlagert dieses Licht das vom SZI 1015-T ausgestrahlte Infrarot-Nutzsignal. Im ungünstigen Fall wird der Empfang auf diese Weise durch Rauschen gestört.

Fremdlicht

IR-Licht

Fremdlicht

IR-Licht

Ausgeleuchtete Fläche, Polardiagramm

Das infrarote Licht wird vom Leistungsstrahler SZI 1015-T keulenförmig ausgesendet. Mit der Entfernung sinkt die Intensität. Verläßt ein Empfänger den Ausleuchtungsbereich, wird die Übertragung unterbrochen. Empfänger ohne Rauschsperre rauschen in diesem Fall auf, Empfänger mit Rauschsperre schalten stumm.

10˚

20˚

30˚

40˚

50˚

60˚

70˚

80˚

105m

98m

91m

84m

77m

70m

63m

56m

49m

42m

35m

28m

21m

14m

10˚

20˚

26dB

30˚

40dB

40˚

50˚

60˚

70˚

80˚

90˚

INPUT OUTPUT

XLR-3





5 Netzanschluß

Zur Spannungsversorgung schließen Sie das Gleichspannungskabel vom Netzteil (z.B. NT 1015-EU) an den Klemmanschluß  des SZI 1015-T an (Stecker bitte entfernen). Ein zusätzlicher InfrarotStrahler SZI 1015 kann über den Klemmanschluß  mit Spannung versorgt werden.

6 Anschluß an die Tonquelle

Am Steuersender/Leistungsstrahler SZI 1015-T wird die NF-Eingangsbuchse  (XLR-3) mit dem gewünschten NF-Ausgang (z.B. Mischpult) verbunden. Dazu verwenden Sie handelsübliche XLR-3Anschlußkabel in der gewünschten Länge.

Ihr Sennheiser-Partner kann durch eine einfache Schaltungsmodifikation den Eingang für den direkten Anschluß des K6-Mikrofonsystems anpassen.

Der Steuersender/Leistungsstrahler SZI 1015-T wird durch das eingehende NF-Signal eingeschaltet. Nachfolgenden SZI 1015 liefert er dann das HF-Trägersignal, um diese ebenfalls einzuschalten. Bei Ausbleiben des NF-Signales werden alle Strahler nach ca. 10 Minuten abgeschaltet.

7 Weitere Strahler anschließen

Beim Einsatz zusätzlicher SZI 1015/SZI 1029 werden die Strahler durchgeschleift. Dazu verbinden Sie die HF-Ausgangsbuchse  des SZI 1015-T mit der HF-Eingangsbuchse des folgenden Strahlers SZI 1015/SZI 1029. Maximal dürfen 100 Strahler hintereinandergeschaltet werden. Die maximale gesamte HF-Kabellänge bis zum letzten Strahler sollte 1500 m nicht überschreiten. Bitte beachten Sie auch die Gebrauchsanleitung der Strahler.

Sie können auch Koaxial-Kabel ohne Stecker verwenden, das in dem HF-Klemmanschluß  des SZI 1015-T und in dem HF-Klemmanschluß RF IN des nächsten SZI 1015 befestigt wird. Entfernen Sie dazu am Kabel etwa 20 mm der Kunststoffummantelung, und drehen Sie das Geflecht zusammen. Der Mittelleiter muß ca. 10 mm abisoliert werden. Das Geflecht wird an der Masseklemme eingesteckt, der Innenleiter an der Klemme rechts daneben. Die Stromversorgung mit einem Netzteil NT 1015 ist maximal ausreichend für einen SZI 1015-T und einen SZI 1015.

Nachdem der letzte Strahler angeschlossen worden ist, kann die Übertragungsanlage in Betrieb genommen werden.

Hinweis

Der letzte Strahler eines Zweiges wird mit einem Abschlußwiderstand von 50 Ω versehen. Damit werden stehende Wellen in der HF-Leitung vermieden.

BNC/BNC-Leitung (RG 58, 50 Ω):

XLR-3/XLR-3-Leitung

oder mit

offener Verdrahtung

GZL 1019 A1, -5, -10

Stromversorgung

Koaxial-Kabel

SZI 1015-T SZI 1015

weitere SZI 1015 ...  letzten Strahler mit

Abschlußwiderstand abschließen.

50 Ω

8 Strahler aufstellen

Installation

Die Strahler müssen so installiert werden, daß möglichst Sicht zu den Infrarotempfängern besteht. Dies läßt sich erreichen, indem man die Strahler möglichst hoch mit leichter Neigung nach unten installiert. Um eine gleichmäßige Ausleuchtung des betreffenden Raumes zu erreichen, sollten die Strahler dezentral, üblicherweise in den Raumecken, angebracht werden.

Abstand zwischen Strahler und Empfänger

Bitte achten Sie darauf, daß ein Mindestabstand von 2 m zwischen Strahlern und Empfängern eingehalten wird, da sonst die Gefahr der Übersteuerung der Empfänger-Eingangsstufe besteht. Die Folge wäre eine stark verminderte Übertragungsqualität.

Stativmontage

Zur Montage auf unterschiedlichen Stativen  ist der Steuersender/Leistungsstrahler SZI 1015-T mit einem

/8”-Wechselgewinde  ausgestattet, das es ermöglicht,

ihn mit dem beigefügten Reduzierstück auf

/2”-Gewinde zu verschrauben.

/8”- oder

Stellen Sie den SZI 1015-T möglichst senkrecht auf, und führen Sie die Kabel nach unten weg. Die senkrechte Aufstellung stellt sicher, daß der Strahler ausreichend gekühlt wird – die Luft kann durch die Kühlrippen in den Seitenteilen entweichen kann.





9 Geeignete Infrarotempfänger

RI 150 Breitband, Mono, Kinnbügelempfänger

RI 250 Breitband, Mono, Kinnbügelempfänger, Audiologievariante

RI 250 J Breitband, Mono, Kinnbügelempfänger, NF-Ausgangsbuchse 3,5-mm-Klinke

RI 250 S Breitband, Mono, ohne Hörerarme, NF-Ausgangsbuchse 3,5-mm-Klinke

HDI 302 Breitband, Stereo oder 2-Kanalbetrieb (nur Mono), Kinnbügelempfänger





10 Zubehör

Mechanisches Zubehör

Montageplatte GZP 10 

Zur Wand- und Deckenmontage.

Kugelgelenk GZG 1029 

Zur beweglichen Montage auf Stativen oder in Verbindung mit Montageplatte GZP 10.

Tischfuß MZT 100 

Mit GZG 1029 zur einfachen Aufstellung auf Borden und Schränken.

Traverse MZS 1019

Zur Montage von zwei Strahlern. Mit

Stativ SEMS 3134 

Stativ für die mobile Montage des Strahlers.

/8”-Innengewinde.

/8”-Gewinde.

 ... 

Elektrisches Zubehör

Anschlußkabel

Für den NF-Anschluß verwenden Sie bitte handelsübliche XLR-3-Anschlußkabel in der gewünschten Länge.

HF-Anschlußkabel GZL 1019 A1 

Für den Anschluß von Strahlern SZI 1015/SZI 1029 an den Steuersender/Leistungsstrahler SZI 1015-T. Länge 1 m.

HF-Anschlußkabel GZL 1019 A5 

Für den Anschluß von Strahlern SZI 1015/SZI 1029 an den Steuersender/Leistungsstrahler SZI 1015-T. Länge 5 m.

HF-Anschlußkabel GZL 1019 A10 

Für den Anschluß von Strahlern SZI 1015/SZI 1029 an den Steuersender/Leistungsstrahler SZI 1015-T. Länge 10 m.



BNC-Doppelbuchse GZV 1019 

Zum Zusammenschalten von zwei Anschlußleitungen GZL 1019 A1, -5, -10.

Hinweis

Sennheiser-Druckschrift „Infrarot-Planungsbroschüre“ (erhältlich bei Ihrem Sennheiser-Partner)

Über die verschiedenen Einsatzmöglichkeiten der Sennheiser-InfrarotSysteme informiert Sie die Sennheiser-Druckschrift „Infrarot-Planungsbroschüre“. Neben weiterreichenden Informationen über die Technik der Infrarot-Tonübertragung finden Sie dort auch Anwendungsbeispiele und Kombinationen mit Übersichtslisten für Ihre Planung.

11 Technische Daten

Steuersender/Leistungsstrahler SZI 1015-T

Anzahl der Sendedioden 66 Mittlere Strahlungsleistung 2 W Wellenlänge des abgestrahlten Infrarotlichts ca. 880 nm Modulation Breitband, FM Trägerfrequenz 2,3 MHz NF-Eingang XLR-3-Buchse, symmetrisch NF-Eingangsspannung 50 mV–3,5 V

optional für K6-Mikrofonsystem: 3 mV–300 mV mit 12-V- Phantomspeisung Nennhub ± 50 kHz NF-Klirrfaktor < 0,6 % HF-Ausgang BNC-Buchse/Klemmleisten Schaltschwelle für Einschaltautomatik 50 mV Abschaltzeit ca. 10 Minuten nach Ausbleiben

des NF-Signales Betriebsspannung 25–35 V DC (z.B. aus Netzteil NT 1015) Stromaufnahme Betrieb: 0,75 A bei 25 V

Stand-by: max. 60 mA Abmessungen in mm ca. 250 x 100 x 80 Gewicht ca. 1,3 kg

Lieferumfang 1 Steuersender/Leistungstrahler SZI 1015-T

1 Bedienungsanleitung

3 Kabelbinder

Das Netzteil NT 1015 ist nicht im Lieferumfang enthalten. Bitte gesondert bestellen!

Netzteil NT 1015

Netzspannung 100–240 V AC Ausgangsspannung 29 V DC, geregelt Ausgangsstrom 1,7 A, ausreichend für einen Steuersender/

Leistungsstrahler SZI 1015-T und einen

zusätzlichen Leistungsstrahler SZI 1015

Im Rahmen der Produktpflege kann es vorkommen, daß nach Redaktionsschluß dieser Druckschrift technische Änderungen der beschriebenen Produkte vorgenommen werden.

INSTRUCTIONS FOR USE

SZI 1015-T

Thank you for choosing Sennheiser!

We have designed this product to give you reliable operation over many years.

Please take a few moments to read these instructions carefully, as we want you to enjoy your new Sennheiser product quickly and to the full.

Chap. SZI 1015-T Modulator/Radiator...................................................................................... Page

1 Short description ..................................................................................................... 19

2 Available models ..................................................................................................... 19

3 Sockets and controls................................................................................................ 20

4 Infra-red technology ................................................................................................ 21

5 Connecting the SZI 1015-T to the mains .............................................................. 24

6 Connecting the audio source .................................................................................. 24

7 Connecting additional radiators............................................................................. 24

8 Mounting the radiators ........................................................................................... 25

9 Suitable infra-red receivers ..................................................................................... 26

10 Accessories ............................................................................................................... 27

11 Technical data .......................................................................................................... 29

1 Short Description

SZI 1015-T Infra-red Modulator/Radiator

The SZI 1015-T is a powerful infra-red radiator with integrated modulator. Within a cordless IR transmission system, it transforms the electrical signal of the audio source into invisible infra-red light and radiates it into the room. In contrast to radio transmission systems, infra-red transmission is restricted to the room, therefore, other systems can be used in neighbouring rooms without any risk of interference.

2 Available Models

SZI 1015-T Infra-Red Modulator/Radiator

IR modulator/radiator with balanced XLR-3 audio input socket for direct connection to an audio source. 2.3 MHz mono wideband transmission. RF output socket for connecting additional radiators, e.g. SZI 1015. Power supply via external mains unit (e.g. NT 1015). Black housing.

SZI 1015-TW Infra-Red Modulator/Radiator

As SZI 1015-T, but white housing.

INPUT OUTPUT



3 Sockets and Controls

 Audio (AF) input (XLR-3F)

 RF output (BNC socket)

 Thread for mounting

 DC input terminal for connection of mains unit (NT 1015-EU or NT 1015-120)

 DC output terminal for supplying additional SZI 1015 radiators

 RF output terminal (in parallel with )

4 Infra-Red Technology

Infra-Red Transmission

 The SZI 1015-T modulator/radiator is switched on by the audio signal. Please use the balanced

XLR-3 input socket for connecting the SZI 1015-T to the audio source.

To connect additional SZI 1015 radiators, use 50 Ω RG 58 co-axial cables with BNC connectors. Alternatively, you can also use cables without connectors with the barrier strip (RF output terminal).

Wideband

Wideband transmission systems are used for transmitting high-quality audio.

Areas of Application

 Any application which requires quality audio transmission, for example systems for the hard-

of-hearing in churches and theatres.

Propagation of Infra-Red Light

The propagation of the IR light emitted by the SZI 1015-T modulator/radiator is comparable to that of normal daylight or artificial (lamp) light. Therefore, the infra-red light is subject to similar conditions when it falls onto different surfaces and materials:

IR light

Reflection

IR light IR light

Reflection Reflection

Impact of Curtains, Carpets and Paints

• Dark, heavy material, curtains, carpets, panellings and wall coverings tend to absorb IR light.

Good reception is only possible in direct line-of-sight.

• Roughcast and strongly structured wallpapers (such as woodchip, embossed or fabric papers)

reflect the light unevenly but allow a more uniform propagation of the infra-red signal.

• Smooth and bright walls, smooth tiled floors and mirrors are highly reflective and therefore

favour the propagation of infra-red light.

• Different wall paints may reflect infra-red light differently although they have the same colour.

This is due to the type and composition of the paint pigmentation.

The power necessary to cover a given room varies accordingly.

Impact of Extraneous Light

Daylight and artificial light also have an impact on the IR reception. Their spectra contain infrared portions which may interfere with the useful signal of the SZI 1015-T. At worst, the reception is disturbed by hissing noise.

Extraneous light

Fremdlicht

IR light

IR-Licht

Extraneous light

Fremdlicht

IR light

IR-Licht

Polar Diagram & Area Covered

The SZI 1015-T modulator/radiator emits the infra-red light in a lobar shape. The IR intensity decreases with the distance. When a receiver leaves the area covered by the radiator, transmission is interrupted. Receivers without squelch will produce a hissing noise, receivers with squelch will mute.

10˚

20˚

30˚

40˚

50˚

60˚

70˚

80˚

105m

98m

91m

84m

77m

70m

63m

56m

49m

42m

35m

28m

21m

14m

10˚

20˚

26dB

30˚

40dB

40˚

50˚

60˚

70˚

80˚

90˚

INPUT OUTPUT

XLR-3





5 Connecting the SZI 1015-T to the mains

The SZI 1015-T is powered via an external mains unit (e.g. NT 1015). Connect the DC cable of the mains unit to terminal  (DC input) of the SZI 1015-T. First cut off the co-axial DC connector and prepare the cable by stripping off a 10 mm length of the plastic covering. Twist the wires and insert into the correct slots in the barrier strip. It is vital that correct polarity is maintained; the ribbed cable is connected to negative (–) and the other to positive (+). The mains unit can supply an additional SZI 1015 radiator via terminal  (DC output).

6 Connecting the audio source

Connect the output of your audio source (for example a mixing console) to the XLR-3 audio input socket  of the SZI 1015-T. Please use a standard XLR-3 cable of the required length.

If you wish to connect the K6 microphone system directly to the SZI 1015-T, a small modification is required to the input amplifier – please contact your local Sennheiser agent.

The SZI 1015-T modulator/radiator is switched on by the incoming audio signal. It will send an RF carrier signal to any connected radiators to switch them on, too. If no audio signal is present, all radiators will be switched off after about 10 minutes.

7 Connecting additional radiators

If you want to use additional radiators to increase coverage, they have to be daisy-chained. Connect the RF output socket  of your SZI 1015-T to the RF input socket of the following SZI 1015 or SZI 1029 radiator. A maximum of 100 radiators can be connected in series. The total RF cable length should not exceed 1,500 metres. Please also read the radiator manual.

Alternatively, you can use the barrier strip to connect additional radiators. Use co-axial cable without connectors to link the RF output terminal  of the SZI 1015-T to the RF input terminal RF IN of the subsequent SZI 1015 radiator. For connection, remove approx. 20 mm of the cable sheath and twist the braiding. Strip the neutral conductor by about 10 mm. The twisted braiding is inserted into the earth terminal, the neutral conductor into the terminal on the right of the earth terminal. An NT 1015 mains unit can supply one SZI 1015-T modulator/radiator plus one SZI 1015 slave radiator.

When the last radiator has been connected, the IR transmission system can be put into operation.

Please note:

The last radiator in an RF chain should be provided with a 50 Ω terminating impedance to avoid standing waves in the RF cable.

Further SZI 1015 radiators ...  Connect a 50 Ω terminating impedance to the BNC RF output socket of the last radiator

XLR-3F/XLR-3M cable

Alternatively: connection to

the barrier strip

BNC/BNC cable (RG 58, 50 Ω):

GZL 1019 A1, -5, -10

Power supply cable

Connection cable

SZI 1015-T SZI 1015

8 Mounting the Radiators

Installation

Wherever possible, install the radiators such that they are orientated directly towards the infra-red receivers. The easiest way to achieve this is to mount the radiators as high as possible with a slight downward inclination. For uniform coverage, the radiators should be installed “decentralised”, for example in the corners of the room.

Distance between Radiators and Receivers

Please observe a minimum distance of 2 m between radiators and receivers. Smaller distances could overmodulate the receiver input stage, which would result in a very poor transmission quality.

Stand Mounting

The SZI 1015-T modulator/radiator is provided with

/8” thread  for mounting it e.g. to stands . An

a adaptor to 3/8” and 1/2” threads is included.

Mount the SZI 1015-T in a vertical or almost vertical position and guide its cables downwards. The vertical position ensures sufficient cooling of the radiator section, as the air can circulate through the cooling fins at the sides of the SZI 1015-T.



9 Suitable Infra-Red Receivers

RI 150 Wideband mono stethoset receiver

RI 250 Wideband mono stethoset receiver, audiology variant

RI 250 J Wideband mono stethoset receiver with 3.5 mm audio output socket

RI 250 S Wideband mono receiver without stethoset arms,

with 3.5 mm audio output socket

HDI 302 Wideband stereo/two-channel stethoset receiver



+ 60 hidden pages
