SK 100
Bedienungsanleitung
Instruction manual
Notice d’emploi
Istruzioni per l’uso
Instrucciones de uso
Gebruiksaanwijzing
Manual de instruções
Tastensymbole / Button icons / Icônes de touches /
Simboli dei tasti / Símbolos de las teclas / Toetssymbolen /
Símbolos dos botões / Символы кнопок /
Taste ON/OFF / ON/OFF button / Touche ON/OFF /
ON/OFF
Tas to ON/OFF / Botón ON/OFF / Toe ts ON/OFF / Botão ON/OFF /
Кнопка
ON/OFF / 开关键 ON/OFF
ON/OFF drücken / Press the ON/OFF button / Appuyer sur la
ON/OFF
touche ON/OFF / Premere ON/OFF / Pulsar ON/OFF /
ON/OFF indrukken / Premir ON/OFF / Нажать
按 ON/OFF 键
Taste SET / SET button / Touche SET / Tasto SET / Botón SET /
SET
Toets SET / Botão SET / Кнопка
SET
SET drücken / Press the SET button / Appuyer sur la touche
SET / Premere SET / Pulsar SET / SET indrukken / Premir SET /
Нажать
SET / 按 SET 键
Wipptaste / Rocker button / Touche à bascule / Selettore /
Tecla basculante / Kanteltoets / Botão basculante /
Перекидная кнопка /
Wipptaste drücken / Press the rocker button /
Appuyer sur la touche à bascule / Premere il selettore /
Pulsar tecla basculante / De kanteltoets indrukken / Premir
botão basculante / Нажать перекидную кнопку /
上下键
按键图标
ON/OFF /
SET / 设置键 SET
按上下键
Содержание
Содержание
Важные указания по безопасности ............................................. 2
Миниатюрный передатчик SK 100 G3 ......................................... 3
Система канальных банков ....................................................... 3
Области применения .................................................................. 4
Объем поставки .............................................................................. 5
Общий вид ........................................................................................ 6
Общий вид миниатюрного передатчика SK 100 ...................... 6
Перечень органов индикации .................................................... 7
Ввод миниатюрного передатчика вработу ............................... 8
Установка батареек или аккумуляторного блока ..................... 8
Зарядка аккумуляторного блока ................................................ 8
Присоединение микрофонного/
инструментального кабеля ........................................................ 8
Крепление и направление соответствующих микрофонов ..... 9
Крепление передатчика на одежде ........................................ 10
Управление миниатюрным передатчиком ............................... 11
Включение/выключение передатчика ..................................... 11
Временное выключение блокировки кнопок .......................... 12
Отключение аудио-сигнала
или деактивирование радиосигнала ....................................... 12
Выбор стандартной индикации ............................................... 13
Управление меню ......................................................................... 14
Кнопки ........................................................................................ 14
Обзор меню управления .......................................................... 14
Использование меню управления ........................................... 15
Настройки в меню управления .................................................. 17
Главное меню «Menu» ............................................................. 17
Расширенное меню «Advanced Menu» ................................... 19
Указания по настройке ................................................................. 22
Настройка миниатюрного передатчика на приемник ............ 22
Очистка и уход за миниатюрным передатчиком .................... 22
Если возникают помехи .............................................................. 23
Технические
Разводка штекеров ................................................................... 25
Полярные и частотные диаграммы микрофонов ................... 25
Заявления изготовителя ............................................................. 27
характеристики ...................................................... 24
Дальнейшие пояснения к отдельным пунктам данной
инструкции по эксплуатации приведены на странице
SK 100 G3 нашего сайта www.sennheiser.com.
Там Вы также найдете анимационную инструкцию по
эксплуатации.
1
Важные указания по безопасности
Важные указания по безопасности
• Прочтите данную инструкцию по эксплуатации.
• Сохраняйте данную инструкцию. Всегда передавайте прибор
другим пользователям вместе с руководством по эксплуатации.
• Соблюдайте все предупреждения, следуйте всем указаниям,
приведенным в данной инструкции по эксплуатации.
• Очистите прибор только слегка увлажненной тканью.
• Не располагайте прибор вблизи источников тепла, как, напри-
мер, радиаторов отопления, печей или
чая усилители), выделяющих тепло.
• Используйте дополнительные устройства/аксессуары, рекомендованные фирмой Sennheiser.
• Используйте только запасные части, рекомендованные компанией Sennheiser, или же запасные части, имеющие такие же
свойства, что и оригинальные детали. Недопущенные запасные
части могут приводить к пожарам или поражению электрическим
током и скрывать за собой другие опасности.
•
Доверяйте работы по техническому обслуживанию только квалифицированному персоналу.
Работы по техническому обслуживанию должны быть выполнены, если прибор каким-либо образом был поврежден, например, если в прибор попали жидкости или посторонние предметы,
прибор попал под дождь, не функционирует должным образом
или упал.
• ПРЕДУПРЕЖДЕНИЕ! Не используйте этот прибор вблизи воды
Не допускайте попадания на прибор капель дождя или иных жидкостей. Имеется опасность короткого замыкания.
других аппаратов (вклю-
.
Использование по назначению
Использование по назначению приборов серии ew 100 G3 включает в себя следующие условия:
• Вы внимательно и подробно изучили данную инструкцию,
вособенности, раздел «Важные указания по безопасности» на
этой странице.
• Вы используете приборы при условиях эксплуатации, указанных
в данной инструкции.
Под использованием не по назначению понимается способ
использования приборов, отличный от указанных в данной
инструкции
, или несоблюдение Вами условий эксплуатации.
2
Миниатюрный передатчик SK 100 G3
Миниатюрный передатчик SK 100 G3
Данный миниатюрный передатчик относится к серии evolution
wireless Generation 3 (ew G3). Эта серия состоит из современных и
технически совершенных высокочастотных передающих установок
с высокой эксплуатационной надежностью и безопасностью, а также простым и удобным управлением. Приемники и передатчики
этой серии обеспечивают беспроводную передачу аудиосигналов
встудийном качестве.
Особенности серии evolution wireless 100 G3:
• Оптимизированные синтезаторы и микропроцессорная техника
ссистемой ФАПЧ
• Метод подавления
• Передача пилот-сигнала для надежной работы функции
отключения звукового тракта
• Разнесенный прием (True Diversity)
• Переключаемая полоса частот 42 МГц
• Улучшенная защита от взаимных помех и наложений в много-
канальном режиме
Система канальных банков
Для передачи в УВЧ-диапазоне имеется 6 диапазонов частот с 1680
несущими частотами передачи в каждом. Миниатюрный передатчик
предлагается в следующих вариантах диапазонов частот:
Диапазон A: 516 – 558 МГц Диапазон C: 734 – 776 МГц
Диапазон G: 566 – 608 МГц Диапазон D: 780 – 822 МГц
Диапазон
B: 626 – 668 МГц Диапазон E: 823 – 865 МГц
помех HDX
Каждый диапазон частот (A–E, G) имеет 21 канальный банк
с 12 каналами в каждом:
Канал 1 – фиксированная частота
Канал 2 – фиксированная частота
Канальный банк 1 ... 20
Канал 12 – фиксированная частота
Канал 1 – произвольно выбираемая частота
Канал 2 – произвольно выбираемая частота
Канальный банк U
Канал 12 – произвольно выбираемая частота
В канальных банках «1» – «20» на каждом из каналов предварительно настроена фиксированная частота.
В пределах одного канального банка фиксированные
частоты не
оказывают взаимных помех. Настройка фиксированных частот не
может быть изменена.
Перечень фиксированных частот приведен на вкладыше (объем
поставки). Обновленные версии этого вкладыша можно скачать
ссайта www.sennheiser.com.
В канальном банке «U» Вы можете произвольно настраивать и
сохранять частоты передачи. При известных обстоятельствах, они
могут оказывать взаимные помехи.
3
Миниатюрный передатчик SK 100 G3
Области применения
Миниатюрный передатчик можно комбинировать со стационарным
приемником EM 100 G3.
Приемник EM 100 G3 предлагается в том же варианте диапазона
частот и оснащен аналогичной системой канальных банков. Это
дает то преимущество, что:
• тракт передачи быстро и просто готов к работе,
• несколько параллельных трактов передачи не оказывают взаим-
ных помех.
Можно
Передатчик Приемник
SK 100 G3 EM 100 G3 • Нагрудные
PEAK
ew100 G3
1. 1
0
40
-10
MHz
25
543.200
-20
10
-30
MUTE
P
AF
RF
SET
Обзор микрофонов и инструментальных кабелей:
комбинировать с
микрофоны:
ME 2, ME 4
• Гол овн ые
микрофоны:
ME 3
• Инструментальные кабели:
CI 1
Микрофон/инструментальный кабель
Петличный микрофон ME 2
Тип
Поляризованный
Петличный микрофон ME 4
Голов ной микрофон ME 3
конденсаторный
микрофон
Инструментальный кабель CI 1 – –
Характеристика
направленности
Круговая
Кардиоидная
Кардиоидная
4
Объем поставки
Объем поставки
В объем поставки миниатюрного передатчика SK 100 G3 входят:
1 миниатюрный передатчик SK 100 G3
2 батарейки 1,5 В Mignon AA
1 инструкция по эксплуатации
1 вкладыш с частотами
5
Общий вид
Общий вид

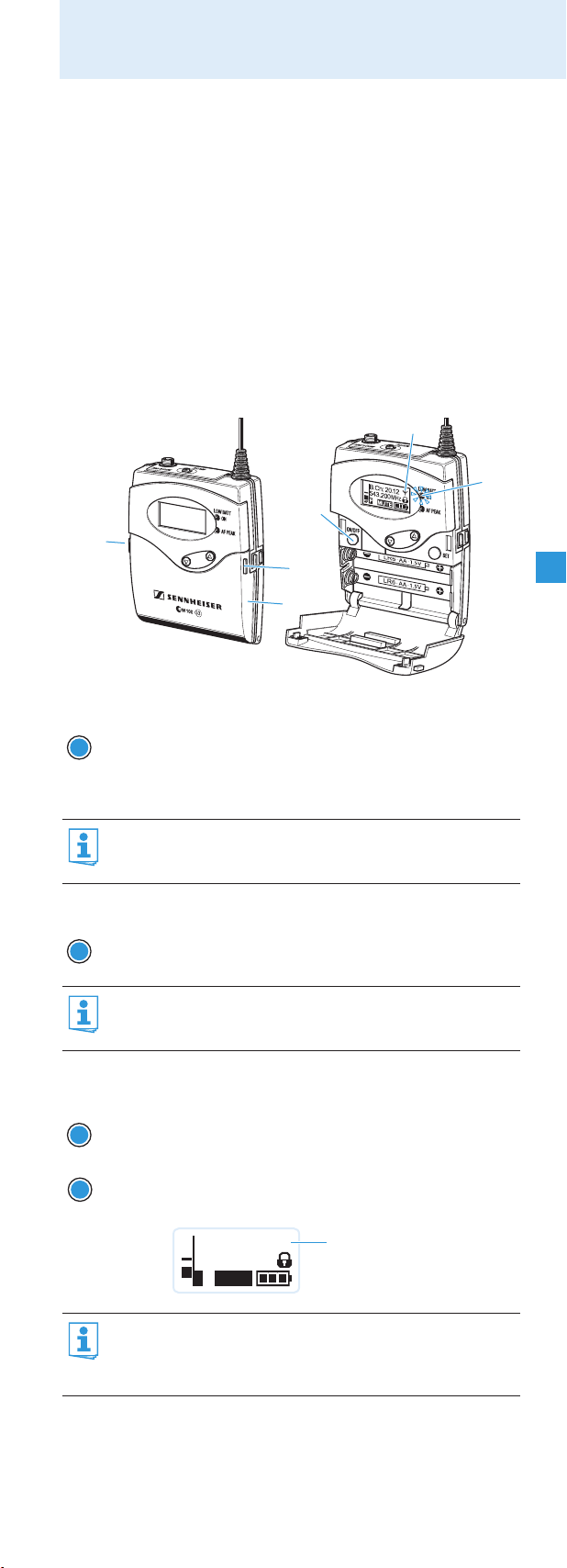

Общий вид миниатюрного передатчика SK 100
쐋
Гнездо диаметром 3,5 мм для микрофонного и инструменталь-
ного входа (MIC/LINE), свинчиваемое
Выключатель звука MUTE
Антенна
Рабочий индикатор и индикатор заряда батареек, красный све-
тодиод
(светится = ON/мигает = LOW BATTERY)
Индикатор перемодуляции аудио-сигнала, желтый светодиод
(светится = AF PEAK)
Контакты для зарядки
Кнопка SET
Перекидная кнопка 왖/왔 UP/DOWN
Отсек
Крышка отсека для батареек
Кнопка разблокировки
Инфракрасный интерфейс
Кнопка ON/OFF
Дисплей, с оранжевой подсветкой
для батареек
с функцией ESC (Прервать) в меню управления
6
Общий вид
Перечень органов индикации
После включения на миниатюрном передатчике появляется стандартная индикация «Частота/Имя». Альтернативное представление Вы найдете на стр. 13.
Подсветка дисплея приблизительно через 20 секунд автоматически
ослабляется.
543.200
MHz
ew100 G3
P
MUTE
AF
Индикация Значение
Уровень аудио-
сигнала «AF»
Частота Настроенная несущая частота передачи
Имя Индивидуально настроенное имя
Индикатор передачи Радиосигнал передается
Блокировка кнопок Блокировка кнопок включена
«P» (пилот) Передача пилот-сигнала включена
«MUTE» Звук микрофонного или линейного
Состояние заряда
батареек
Модуляция передатчика с функцией
Peak-Hold.
При перемодуляции индикатор «AF»
полностью отклоняется, дополнительно загорается желтый светодиод
AF PEAK :
входа выключен
Состояние заряда:
ок. 100 %
ок. 70 %
ок. 30 %
Критическое состояние
заряда, красный
светодиод LOW BATT
мигает:
7
Ввод миниатюрного передатчика в работу
Ввод миниатюрного передатчика
вработу
Установка батареек или аккумуляторного
блока
Миниатюрный передатчик может работать от батареек типа
Mignon AA, 1,5 В или от аккумуляторного блок а Sennheiser BA 2015.
왘 Нажмите обе кнопки разблокировки и откройте крышку
отсека для батареек .
왘 Вставьте батарейки или аккумуляторный бл ок, как показано
выше.
Соблюдайте полярность.
왘 Закройте отсек для батареек.
Крышка фиксируется с характерным щелчком.
Зарядка аккумуляторного блока
Для зарядки аккумуляторного блок а BA 2015:
왘 Вставьте передатчик в зарядное устройство L 2015 (дополни-
тельный аксессуар).
С помощью зарядного устройства L 2015 можно заряжать
только комбинацию аккумуляторный бл ок BA 2015/миниатюрный передатчик. Батарейки или отдельные аккумуляторные элементы не заряжаются.
Присоединение микрофонного/
инструментального кабеля
К аудио-входу можно присоединять как поляризованные конденсаторные микрофоны, так и инструменты (например, гитары). Питание постоянного тока поляризированных конденсаторных микрофонов производится через гнездо диаметром 3,5 мм MIC/LINE .
왘 Используйте рекомендуемые микрофоны Sennheiser или
опциональный инструментальный кабель CI 1 (см. стр. 4).
왘 Вставьте штекер «стереоджек» диаметром 3,5 мм микро-
фона Sennheiser или инструментального
диаметром 3,5 мм MIC/LINE .
кабеля в гнездо
왘 Навинтите накидную гайку кабеля Sennheiser.
왘 В меню управления настройте чувствительность входа «Mic/
Line» (см. стр. 17).
8
Ввод миниатюрного передатчика в работу
Крепление и направление соответствующих
микрофонов
ME 2
왘 Используйте крепление-булавку , чтобы закрепить микрофон
на одежде, например, на лацкане пиджака.
왘 Крепите микрофон ME 2 как можно ближе к источнику звука.
Микрофон ME 2 имеет круговую характеристику направленности.
Поэтому его можно не направлять точно.
ME 3
왘 Удо бно и надежно наденьте головной комплект ME 3.
Микрофон головного комплекта ME 3 кардиоидную характеристику
направленности.
왘 Направьте микрофон таким образом, чтобы амбушюр был
обращен в направлении источника звука (например, рта).
ME 4
왘 Закрепите микрофон креплением-булавкой на одежде,
например, на лацкане пиджака.
Микрофон ME 4 имеет кардиоидную характеристику направленности.
왘 Направьте микрофон ME 4 таким образом, чтобы амбушюр был
обращен в направлении источника звука (например, рта).
9
Ввод миниатюрного передатчика в работу
Крепление передатчика на одежде
С помощью зажима Вы можете закрепить передатчик, например,
на поясе брюк.
Передатчик можно также закреплять на одежде антенной вниз.
Для этого нужно вынуть зажим и установить его вновь, повернув
на 180°.
Зажим зафиксирован, благодаря чему он не может случайно
выскользнуть.
Для отсоединения зажима:
왘 Поднимите зажим, как показано на рисунке.
왘 Прижмите
вниз и вытащите его из корпуса передатчика.
왘 Повторите аналогичные действия с другой стороны.
вначале одну сторону зажима в точке крепления
10
Управление миниатюрным передатчиком
Управление миниатюрным
передатчиком
Устан овл ени е радиоконтакта выполняется следующим образом:
1. Включите приемник (см. инструкцию по эксплуатации
приемника).
2. Включите передатчик (см. ниже).
Устан авл ивается связь, индикатор уровня радиосигнала «RF»
приемника реагирует.
Включение/выключение передатчика
왘 Нажмите обе кнопки разблокировки и откройте крышку
отсека для батареек .
Для включения передатчика (онлайновый режим):
ON/OFF
Для выключения передатчика:
ON/OFF
Для включения передатчика и деактивирования радиосигнала при
включении (офлайновый режим):
ON/OFF
왘 Коротко нажмите кнопку ON/OFF .
Передатчик посылает радиосигнал. Появляется стандартная индикация «Частота/Имя». Красный светодиод ON загорается, появляется
передачи .
Вы можете включить передатчик и деактивировать радиосигнал при включении. Информация об этом Вы найдете
ниже.
왘 Удерживайте кнопку ON/OFF нажатой до тех пор,
пока на индикаторе не появится надпись «OFF».
Красный светодиод ON гаснет, дисплей выключается.
В меню управления кнопка ON/OFF имеет функцию
ESC. Вы прерываете ввод данных и возвращаетесь
в текущую стандартную индикацию.
왘 Удерживайте кнопку ON/OFF нажатой до тех пор,
пока нет появится сообщение «RF Mute On?».
индикатор
SET
왘 Нажмите кнопку SET .
Частота передачи указывается, но передатчик не посылает радиосигнал. Индикатор передачи не горит.
543.200
MHz
ew100 G3
P
MUTE
AF
Используйте эту функцию, чтобы экономить емкость батареек или если в режиме прямой передачи Вы хотите подготовить передатчик к работе, не мешая существующим
трактам передачи.
11
Управление миниатюрным передатчиком
Для активирования радиосигнала:
ON/OFF
왘 Коротко нажмите кнопку ON/OFF.
Появляется «RF Mute Off».
SET
왘 Нажмите кнопку SET.
Индикатор передачи появляется
снова.
Временное выключение блокировки кнопок
Автоматическую блокировоку кнопок Вы можете настроить в меню
«Auto Lock» (см. стр. 18). Если Вы включили блокировку кнопок, то
для управления передатчиком Вы должны временно выключить ее:
왘 Нажмите перекидную кнопку.
На индикаторе появляется «Unlock?».
SET
왘 Нажмите кнопку SET.
Блокировка кнопок временно выключается:
Вы работаете в меню управления
Блокировка кнопок будет выключена на то время,
что Вы работаете в меню управления.
Вы находитесь в стандартной индикации
Через 10 секунд блокировка кнопок автоматически
включается снова.
Во время повторного включения блокировки кнопок мигает символ
блокировки кнопок .
543.200
ew100 G3
P
AF
MHz
MUTE
Отключение аудио-сигнала
или деактивирование радиосигнала
Выключателем звука MUTE Вы можете выключать аудио-сигнал
или деактивировать радиосигнал. В пункте «Mute Mode» меню
управления настройте требуемую функцию выключателя MUTE
(см. стр. 20):
Настройка
вменю
«AF On/Off» переместить влево
«RF On/Off» переместить влево
«Disabled» переместить влево
왘 Выберите в меню «Mute Mode» требуемую настройку (см. стр. 20).
왘 Выйдите из меню управления.
Выключатель звука
MUTE ...
в положение MUTE
сместить вправо Отключение звука
в положение MUTE
сместить вправо Радиосигнал
в положение MUTE
Функция
Аудиосигнал
выключается
отменяется
Радиосигнал
деактивируется
(офлайновый
режим)
активируется
(онлайновый режим)
Нет
12
Управление миниатюрным передатчиком
왘 Переместите выключатель MUTE влево в положение MUTE.
Передатчик ведет себя так, как указано в таблице.
Тек ущ ее состояние функции отключения звука или радиосигнала
указывается на передатчике:
Аудиосигнал отключен
Индикация на передатчике «MUTE» светится
Аудио-сигнал активирован (отключение звука отменено)
Индикация на передатчике «MUTE» не светится
Радиосигнал деактивирован
Индикация на передатчике Индикатор передачи не све-
Радиосигнал активирован
Индикация на передатчике Индикатор передачи
Вы можете также деактивировать радиосигнал при включении. Информацию об этом Вы найдете в гл. «Включение/
выключение передатчика» на стр. 11.
Во время работы Вы также можете активировать/деактивировать радиосигнал кнопкой ON/OFF. Для этого во время
работы коротко нажмите кнопку ON/OFF и выполните операции, как описано на стр. 11.
тится
светится
Выбор стандартной индикации
왘
Для выбора стандартной индикации нажмите перекидную кнопку:
Представление Стандартная индикация
543.200
ew100 G3
P
MUTE
AF
B.Ch: 20.12
543.200
P
MUTE
AF
ew100 G3
B.Ch: 20.12
P
MUTE
AF
MHz
MHz
«Частота/Имя»
«Канал/Частота»
«Канал/Имя»
13
Управление меню
Управление меню
Кнопки
Кнопки Функция кнопки
Нажать кнопку
ON/OFF
ON/OFF
Нажать кнопку
SET
SET
Нажать перекидную кнопку
• Включение и выключение передатчика
• Функция ESC:
Прерывание ввода и возврат к текущей
стандартной индикации
• Деактивирование радиосигнала
(специальная функция, см. стр. 12)
• Переход из текущей стандартной индикации
вменю управления
• Вызов пункта меню
• Переход в подменю
• Сохранение настроек и возврат в меню
управления
• Выбор стандартной индикации
• Переход в предыдущий или следующий пункт
меню
• Изменение значений для пункта меню
Обзор меню управления
Главное меню
«Menu»
Sensitivity
Frequency Preset
Name
Auto Lock
Advanced
Exit
Индикация Функция пункта меню
Главное меню «Menu»
Sensitivity Настройка уровня аудио-сигнала «AF»
Frequency Preset* Настройка канального банка и канала
Name* Ввод индивидуального имени (см. стр. 18)
Auto Lock Включение/выключение блокировки
Advanced Вызов расширенного меню «Advanced
Exit Выход из меню и возврат к текущей
Расширенное меню «Advanced Menu»
Tune Настройка частоты передачи для
Mute Mode Настройка поведения выключателя
Cable Emulation Имитация емкости гитарного кабеля
Pilot Tone* Включение и выключение передачи
Расширенное меню
«Advanced Menu»
Tune
Mute Mode
Cable Emulation
Pilot Tone
LCD Contrast
Reset
Software Revision
Exit
(см. стр. 17)
(см. стр. 18)
кнопок (см. стр. 18)
Menu» (см. стр. 19)
стандартной индикации
канального банка «U» (см. стр. 19)
Специальная функция: Настройка
канала и частоты передачи для
канального банка «U» (см. стр. 19)
звука MUTE (см. стр. 20)
(см. стр. 20)
пилот-сигнала (см. стр. 20)
14
Управление меню
Индикация Функция пункта меню
LCD Contrast Настройка контрастности индикатора
(см. стр. 20)
Reset Сброс настроек передатчика (см. стр. 21)
Software Revision Показ текущей версии программного
обеспечения (см. стр. 21)
Exit Выход из расширенного меню «Advanced
Menu» и возврат в главное меню
* Информация о передаче настроек приведена в инструкции по
эксплуатации приемника.
Использование меню управления
При необходимости, для работы с меню управления Вы
должны отменить блокировку кнопок (см. стр 11) .
В этом разделе на примере пункта меню «Sensitivity» описывается,
как выполнять настройки в меню управления.
Переход из стандартной индикации в меню управления
SET
왘 Нажмите кнопку SET.
Вы переходите в главное меню.
Показывается последний вызывавшийся пункт меню.
Выбор пункта меню
왘 Нажмите перекидную кнопку, чтобы перейти в пункт
меню «Sensitivity».
На индикаторе Вы видите текущие настройки пункта
меню:
Menu
Sensitivity
–12 dB
Изменение и сохранение настроек
SET
Menu
Sensitivity
–12 dB
Вызов
«Sensitivity»
SET
왘 Для вызова пункта меню нажмите кнопку SET
왘 Для настройки чувствительности входа нажмите
перекидную кнопку.
SET
왘 Для подтверждения выбора нажмите кнопку SET.
Sensitivity
– 12 dB
Настройка
«Sensitivity»
«Stored»
Sensitivity
–36 dB
Сохранение
введенных
данных
SET
.
Перекидная кнопка имеет функцию повторения:
Перекидная
кнопка ...
Индикация
прижать вверх Предыдущий пункт меню/предыдущая
настройка
прижать вниз Следующий пункт меню/следующая
настройка
удерживать нажатой изменяется непрерывно
Прерывание ввода
ON/OFF
왘 Для прерывания ввода нажмите кнопку ON/OFF.
Появляется текущая стандартная индикация.
15
Управление меню
Для последующего возврата прямо к последнему редактировавшемуся пункту меню:
SET
왘 Нажимайте кнопку SET до тех пор, пока не появится
последний редактировавшийся пункт меню.
Выход из меню
Для перехода в следующий, более высокий в иерархии уровень
меню:
왘 Перейдите в пункт меню «Exit».
Menu
Exit
SET
왘 Подтвердите выбор.
Вы попадаете на следующий, более высокий
в иерархии уровень меню.
Для перехода прямо в текущую стандартную индикацию:
ON/OFF
왘 Коротко нажмите кнопку ON/OFF.
16
Настройки в меню управления
Настройки в меню управления
Воспользуйтесь возможностью выполнить настройки
вменю управления приемника и передать их в передатчик.
Информация об этом обозначена в инструкции по эксплуатации Вашего приемника символом Sync.
Подробное описание меню управления приведено на
сайте www.sennheiser.com.
Главное меню «Menu»
Настройка чувствительности входа – «Sensitivity»
SET
Menu
Sensitivity
–12 dB
Вызов
«Sensitivity»
Диапазон настройки: от 0 до −60 дБ с шагом 3 дБ
Уровень аудио-сигнала «AF» также показывается, если звук на
передатчике выключен, например, для проверки чувствительности
во время прямой передачи.
Sensitivity
– 12 dB
Настройка
«Sensitivity»
«Stored»
Sensitivity
–36 dB
Сохранение
введенных
данных
SET
B.Ch: 20.12
543.200
P
AF
Чувствительность входа ...
... слишком
высокая
... правильная Тол ь ко при самой высокой громкости звука
... слишком
низкая
Для грубой настройки Вы можете исходить из следующих ориентировочных значений:
Ситуация Настройка
Громкая музыка/пение от –30 до –21 дБ
Голос комментатора от –21 до 0 дБ
Инструментальный вход
Электрогитара с однокатушечным звукоснимателем
Электрогитара с хамбакером
(двухкатушечным звукоснимателем)
Гитары с активной электроникой (активные звукосниматели,
активные эквалайзеры,
пьезоэлектрические
звукосниматели)
MHz
MUTE
Действие/индикация
При близком расположении источника звука
к микрофону, громком голосе или громкой
музыке возникает перемодуляция.
Желтый светодиод AF PEAK загорается.
Индикатор уровня аудиосигнала «AF» на
время перемодуляции полностью отклоняется.
индикатор «AF» полностью отклоняется.
Тракт передачи слишком слабо модулируется. Это ведет к зашумлению сигнала.
от –30 до –24 дБ
от –45 до –30 дБ
от –45 до –30 дБ
17
Настройки в меню управления
ы
Выбор канального банка и канала вручную –
«Frequency Preset»
Menu
Frequency Preset
Вызов
«Frequency
Preset»
B.Ch:
5.12
SET
Frequency Preset
B.Ch:
Настройка
и подтверждение
канального банка
5.12
MHz
SET
Frequency Preset
B.Ch:
Настройка
каналка;
сохранение
введенных данных
1.12
MHz
«Stored»
SET
Когда Вы работаете в меню «Frequency Preset», радиосигнал
деактивируется.
Обзор канальных банков и каналов:
Канальный
банк
Каналы Тип
«1» – «20» по 12 Системный банк, частоты предва-
рительно настроены
«U» до 12 Пользовательский банк, частоты
могут свободно выбираться
При создании многоканальных установок учитывайте следующее:
Только предварительно настроенные частоты передачи в пределах
одного канального банка не оказывают взаимных помех (см.
стр.22). Для этого Вы должны настроить передатчик и приемник на
одну и ту же частоту. Строго соблюдайте указания
по выбору
частоты на стр. 22.
Ввод имени – «Name»
SET
Menu
Name
Lichael
Name
L ichael
Вызов «Name» Ввод и
подтверждение
буквы
SET
Name
Michael
Ввод букв;
сохранение
введенных данн
«Stored»
SET
В пункте меню «Name» введите для передатчика произвольно
выбираемое имя (например, имя музыканта).
Имя может быть показано в стандартной индикации «Частота/Имя» и
«Канал/Имя». Оно может состоять не более, чем из 8 символов:
• букв, за исключением букв с умлаутами
• цифр от 0 до 9
• специальных символов и знаков пробела
Ввод производится следующим образом
:
왘 Для выбора символа нажмите перекидную кнопку.
SET
왘 Для перехода к следующему разряду или сохранения
полностью введенного имени нажмите кнопку SET.
Включение/выключение автоматической блокировки
кнопок – «Auto Lock»
SET
Menu
Auto Lock
Active
Вызов
«Auto Lock»
Auto Lock
Active
Настройка
«Auto Lock»
«Stored»
Auto Lock
Inactive
Сохранение
введенных
данных
SET
18
Настройки в меню управления
Эта блокировка предотвращает случайное выключение передатчика или выполнение изменений. В текущей стандартной индикации символ замка указывает на то, что блокировка кнопок
включена.
왘 Для выбора требуемой настройки нажмите перекид-
ную кнопку.
Информация об использовании блокировки кнопок приведена на
стр. 12.
Расширенное меню «Advanced Menu»
Настройка частот передачи и канальных банков – «Tune»
Если Вы настроили передатчик на системный банк и вызываете
пункт меню «Tune», то автоматически устанавливается канал 1
канального банка «U». На индикаторе на короткое время
появляется сообщение «U.1». В состоянии при поставке каналь-
ному банку «U» не приданы частоты передачи.
Когда Вы работаете в меню «Tune», радиосигнал деактивируется.
В меню «Tune» Вы можете
текущего канала или выбрать канал в пределах канального банк а
«U» и настроить для него частоту передачи. Строго соблюдайте
указания по выбору частоты на стр. 22.
настроить частоту передачи для
Настройка частоты передачи для текущего канала
왘 Нажимайте перекидную кнопку до тех пор, пока не
появится пункт меню «Tune».
SET
왘 Нажмите кнопку SET.
Появляется окно выбора частоты.
Advanced
Tune
543.200 MHz
Вызов «Tune»
Menu
SET
Tune
543 .200 MHz
Настройка и
подтверждение
МГц-шагов
B.Ch: 20.1 B.Ch: 20.1
«Stored»
SET
Tune
544.200 MHz
Настройка
кГц-шагов;
сохранение
введенных данных
SET
왘 Настройте требуемую частоту.
SET
왘 Нажмите кнопку SET.
Ваши настройки вводятся в память.
Вы снова находитьесь в меню управления.
Выбор канала и распределение ему частоты
왘 Нажимайте перекидную кнопку
появится пункт меню «Tune».
SET
왘 Удерживайте кнопку SET нажатой до тех пор, пока не
появится окно выбора канального банка.
до тех пор, пока не
SET
Advanced
Tune
Menu
Tune
B.Ch: U. 1
543.200 MHz
Расширенный
вызов «Tune»
Настройка каналка;
сохранение
введенных данных
«Stored»
왘 Настройте требуемый канал.
SET
왘 Нажмите кнопку SET.
Появляется окно выбора частоты.
왘 Настройте частоту.
SET
19
Настройки в меню управления
Настройка функции выключателя звука – «Mute Mode»
Advanced
Mute Mode
Menu
AF On/Off
Вызов
«Mute Mode»
Режим Функция
«AF On/Off» В положении выключателя MUTE аудио-
«RF On/Off» В положении выключателя MUTE радио-
«Disabled» Функция Mute деактивирована.
Информация обуправлении выключателем звука приведена на
стр.12.
SET
Mute Mode
Настройка
«Mute Mode»
«Stored»
сигнал не передается.
сигнал деактивируется.
Mute Mode
RF On/OffAF On/Off
Сохранение
введенных
данных
SET
Имитация гитарного кабеля – «Cable Emulation»
SET
Advanced
Menu
Cable Emulation
Medium
Вызов «Cable
Emulation»
Cable Emulation
Medium
Настройка
«Cable
Emulation»
Cable Emulation
High
Сохранение
введенных
данных
SET
«Stored»
С помощью этого пункта меню Вы можете имитировать емкость
гитарного кабеля и, тем самым, влиять на звучание гитары.
Включение/выключение передачи пилот-сигнала –
«Pilot Tone»
Advanced
Name
Pilot Tone
Menu
Active
Вызов
«Pilot Tone»
Пилот-сигнал имеет неслышимую частоту, которая передается
передатчиком и обрабатывается приемником. Он поддерживает
функцию шумоподавления (Squelch) приемника.
Серия ew 100 первого поколения не оснащена функцией пилот-сигнала. Поэтому учитывайте следующее, если Вы хотите комбинировать передатчик или приемник 3-го поколения с приборами более
раннего поколения:
Миниатюрный
передатчик
w G3/ w G2 w G3/ w G2
w G3 w G1
w G1 w G3
SET
Pilot
Pilot
Active
Настройка
«Pilot Tone»
«Stored»
Сохранение
введенных
данных
Приемник Учитывайте ...
Включите на миниатюрном
передатчике и на приемнике пилот-сигнал.
Выключите на миниатюрном передатчике 3-го поколения пилот-сигнал.
Выключите на приемнике 3го поколения пилот-сигнал.
Inactive
SET
Настройка контрастности индикатора – «LCD Contrast»
Вы можете выбирать один из 16 уровней контрастности индикатора.
20
Настройки в меню управления
Сброс настроек передатчика – «Reset»
Advanced
Reset
Вызов «Reset»
Menu
SET
Настройка
«Reset»;
сохранение
введенных данных
«Stored»
Reset
Ye s
SET
Если Вы сбрасываете настройки передатчика, то сохраняются
только настройки пилот-сигнала и канального банка «U».
Показ версии программного обеспечения – «Software
Revision»
Вы можете показать текущую версию программного обеспечения.
21
Указания по настройке
Указания по настройке
Настройка миниатюрного передатчика на
приемник
При настройке миниатюрного передатчика на приемник учитывайте следующее:
왘 Используйте только передатчик и приемник из одного и того
же диапазона частот (см. заводские таблички передатчика
иприемника).
왘 Убедитесь в том, что частоты, которые Вы хотите использовать,
приведены во вкладыше с частотами.
왘 Убедитесь в том, допущены ли эти частоты в Вашей стране и,
при необходимости, подайте заявку на получение разрешения
на использование.
Настройка миниатюрного передатчика на приемник –
одноканальный режим
В состоянии при поставке передатчик и приемник настроены друг
на друга. Если Вы не можете соединить передатчик и приемник, то
настройте каналы приборов друг на друга.
Информация об автоматической настройке передатчика на
приемник в одноканальном режиме приведена в инструкции по
эксплуатации приемника. Она обозначена символом .
В качестве альтернативы Вы можете настроить канал на
датчике вручную:
왘 Убедитесь в том, что Вы настраиваете передатчик на тот же
канальный банк и тот же канал, что и приемник (см. стр. 18).
Если Вы, тем не менее, не можете установить связь, обратитесь
кглаве «Если возникают помехи» на стр. 23.
пере-
Настройка миниатюрного передатчика на приемник –
многоканальный режим
Миниатюрные передатчики серии ew 100 G3 подходят для того,
чтобы совместно с приемниками серии ew 100 G3 создавать тракты передачи для многоканальных установок. Для обеспечения
передачи без взаимных помех используйте для всех трактов передачи сигнала один и тот же канальный банк.
Информация об автоматической настройке передатчика на
приемник в многоканальном режиме приведена в инструкции по
эксплуатации
приемника.
Очистка и уход за миниатюрным
передатчиком
ОСТО-
РОЖНО!
Жидкость может разрушить электронные узлы
передатчика!
Она может попасть в корпус прибора и вызвать
короткое замыкание в электронике.
왘 Не допускайте попадания жидкости в передатчик.
왘 Периодически очищайте передатчик слегка влажной тканью.
Категорически запрещается использовать растворители или
чистящие вещества.
22
Если возникают помехи
Если возникают помехи
Возможное
Проблема Возможная причина
Управление
передатчиком не возможно, на
индикаторе
появляется
сообщение
«Locked»
Не горит
рабочий
индикатор
Отсутствует
радиосигнал
на приемнике
Радиосигнал
имеется, нет
звукового
сигнала, на
индикаторе
горит сообщение «MUTE»
Звуковой
сигнал
зашумлен или
искажен
Если у Вас возникла проблема, не указанная в таблице, или проблема не может быть решена предложенным в таблице способом,
обратитесь к дилеру компании Sennheiser.
Перечень дилеров в Вашей стране приведен на сайте
www.sennheiser.com в разделе Service & Support.
Блокировка кнопок
включена
Израсходованные
батарейки или разряженный аккумуляторный блок
Передатчик и приемник не настроены на
один и тот же канал
Превышена максимальная дальность
тракта передачи
сигнала
Деактивирован радиосигнал («RF Mute»)
На передатчике отключен звук (MUTE)
На приемнике установлен слишком высокий
порог отключения
звукового тракта
Передатчик не
посылает пилотсигнал
Слишком низкая/
высокая модуляция
передатчика
устранение
Выключение блокировки кнопок
(см. стр. 12)
Заменить батарейки
или зарядить аккумуляторный блок
(см. стр. 8)
На передатчике и приемнике настроить один
и тот же канал
Синхронизировать
миниатюрный передатчик и приемник
(см. стр. 22)
Проверить настройку
порога срабатывания
схемы отключения
звукового тракта на
приемнике
Уменьшить расстояние
между приемной антенной и передатчиком
Активировать
радиосигнал
(см. стр. 12)
Отмена отключения
звука
(см. стр. 12)
Уменьшить настройку
порога срабатывания
схемы отключения
звукового тракта на
приемнике
Включить или выключить передачу
пилот-сигнала
(см. стр. 20)
Изменить чувствительность входа
(см. стр. 17)
23
Техниче ск ие характеристики
Технические характеристики
Тракт радиопередачи
Тип модуляции Широкополосная ЧМ
Диапазоны частот 516–558, 566–608, 626–668,
Несущие частоты передатчика 1680 частот, настраиваемые
Ширина переключаемой полосы
частот 42 МГц
Номинальная/пиковая девиация ±24 кГц / ±48 кГц
Стабильность частоты ≤ ±15 1/млн
Мощность РЧ-выхода при 50 Ω тип. 30 мВт
Отключение пилот
-сигнала Отключаемый
Звуковой тракт
Компандерная система
шумопонижения Sennheiser HDX
Диапазон звуковых частот Микрофон: 80-18000 Гц
Отношение сигнал/шум
(1 мВ, пиковая девиация) ≥ 110 дБА
К. Н. И. ≤ 0,9 %
Макс. входное напряжение
микрофон/линейный
Полное входное сопротивление
микрофон/линейный 40 кОм, асимм./1 МОм
Входная емкость переключаемая
Диапазон настройки чувствительности входа (Sensitivity)
Общие параметры
Диапазон температур от –10 °C до +55 °C
Электропитание 2 батарейки типа Mignon AA,
Номинальное напряжение 2,4 В
Потребляемый ток
при номинальном напряжении тип. 180 мА (30 мВт)
при выключенном передатчике ≤ 25 мкА
Длительность работы тип. 8 ч
Размеры ок. 82 x 64 x 24 мм
Вес (с батарейками) ок. 160 g
734–776, 780–822,
823–865 МГц
(A - E, G, см. стр. 3)
с шагом 25 кГц
20 канальных банков
с 12 предварительно
настроенными каналами
вкаждом
1 канальный банк с 12 произвольно настраиваемыми
каналами
Линейный: 25–18000 Гц
3 В
эфф
60 дб,
настройка с шагом 3 дБ
1,5 В
или аккумуляторный блок
BA 2015
24
Техниче ск ие характеристики
В соответствии с
Европа ЭМС EN 301489-1/-9
Радио EN 300422-1/-2
Безопасность EN 60065
EN 62311 (SAR)
Имеет допуски по стандартам
Канада Industry Canada RSS 210
IC 2099A-G3SK
limited to 806 MHz
США FCC-Part 74
FCC-ID: DMO G3SK
limited to 698 MHz
Микрофоны
ME 2 ME 3 ME 4
Тип микрофона поляризо-
ванный
Чувствительность 20 мВ/Па 1,6 мВ/Па 40 мВ/Па
Характеристика
Круговая Кардио-
направленности
Макс. уровень
130 дБ SPL 150 дБ SPL 120 дБ SPL
звукового давления
поляризованный
идная
поляризованный
Кардиоидная
Разводка штекеров
Штекер «миниджек» диаметром 3,5 мм
Mic Line
Line
Mic
Полярные и частотные диаграммы
микрофонов
Полярная диаграмма
ME 3-ew
60°
90°
°
120
125 Hz
250 Hz
500 Hz
1000 Hz
0°
0
30°
150°
30°
5
10
15
20
25
dB
150°
180°
Полярная диаграмма ME 4
30°
60°
90°
90°
120°
125 Hz
150°
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
16000 Hz
60°
120°
0°
0
5
10
15
20
25
dB
180°
30°
60°
90°
120°
2000 Hz
150°
4000 Hz
8000 Hz
16000 Hz
25
Техниче ск ие характеристики
Частотная характеристика ME 2
dBV
-10
-20
-30
-40
-50
-60
100 1.000 10.000
50 100 200 500 1k 2k 5k 10k 20k
Частотная характеристика ME 3
dBV
-40
-50
-60
-70
-90
-100
100 1.000 10.000
50 100
200 500 1k 2k 5k 10k 20k
1 m 5 cm
Hz
Hz
Частотная характеристика ME 4
dBV
-10
-20
-30
-40
-50
-60
100 1.000 10.000
50 100
200 500 1k 2k 5k 10k 20k
0° / 1 m 90° / 1 m
0° / 10 cm
Hz
26
Заявления изготовителя
Заявления изготовителя
Гарантия
Компания Sennheiser electronic GmbH & Co. KG предоставляет
гарантию на данный продукт сроком 24 месяца.
Действующие положения по предоставлению гарантии можно получить на сайте www.sennheiser.com или у Вашего дистрибьютора
компании Sennheiser.
В соответствии со следующими требованиями
• нормативный акт RoHS (2002/95/EG)
• нормативный акт WEEE (2002/96/EG)
Пожалуйста, после окончания срока службы утилизируйте передатчик в местном пункте приема вторсырья
или вцентре утилизации.
• нормативный акт по использованию батареек (2006/66/EG)
Входящие в объем поставки аккумуляторы или батарейки
передатчика можно утилизировать. Утилизируйте аккумуляторы через специальные приемные пункты или через
специализированные торговые организации. Вцелях
обеспечения защиты окружающей
ряженные аккумуляторы или батарейки.
среды утилизируйте только раз-
Соответствие стандартам ЕС
•
0682
• нормативный акт R&TTE (1999/5/EG), нормативный акт по
ЭМС (2004/108/EG), нормативный акт по низковольтному
оборудованию (2006/95/EG)
Полный текст заявлений приведен на сайте www.sennheiser.com.
Перед вводом в эксплуатацию необходимо изучить соответствующие законодательства стран, в которых данное устройство
используется.
27
Sennheiser electronic GmbH & Co. KG
Am Labor 1, 30900 Wedemark, Germany
www.sennheiser.com
Printed in Germany
Publ. 0 /092
529669/A01
Loading...
