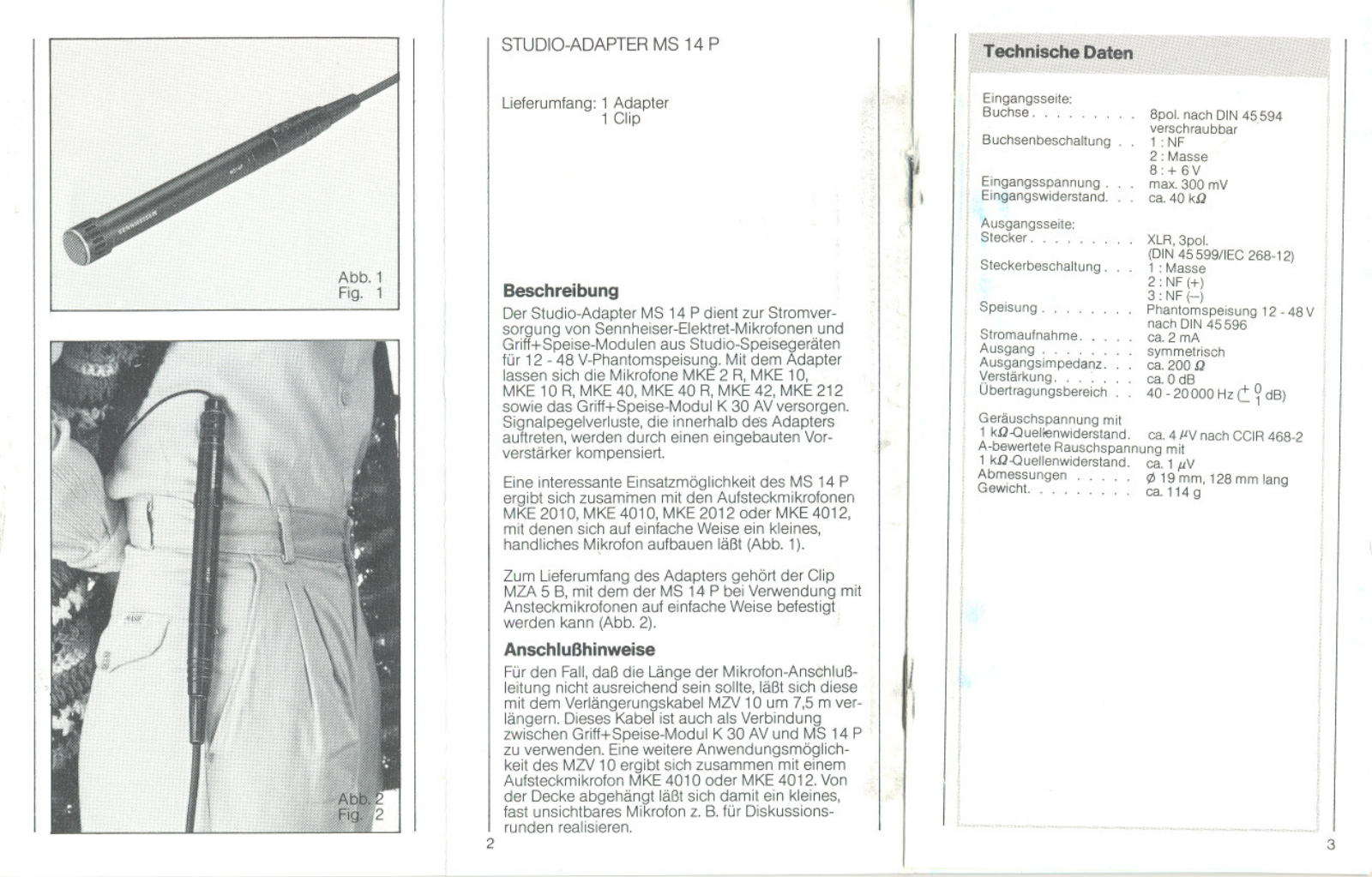

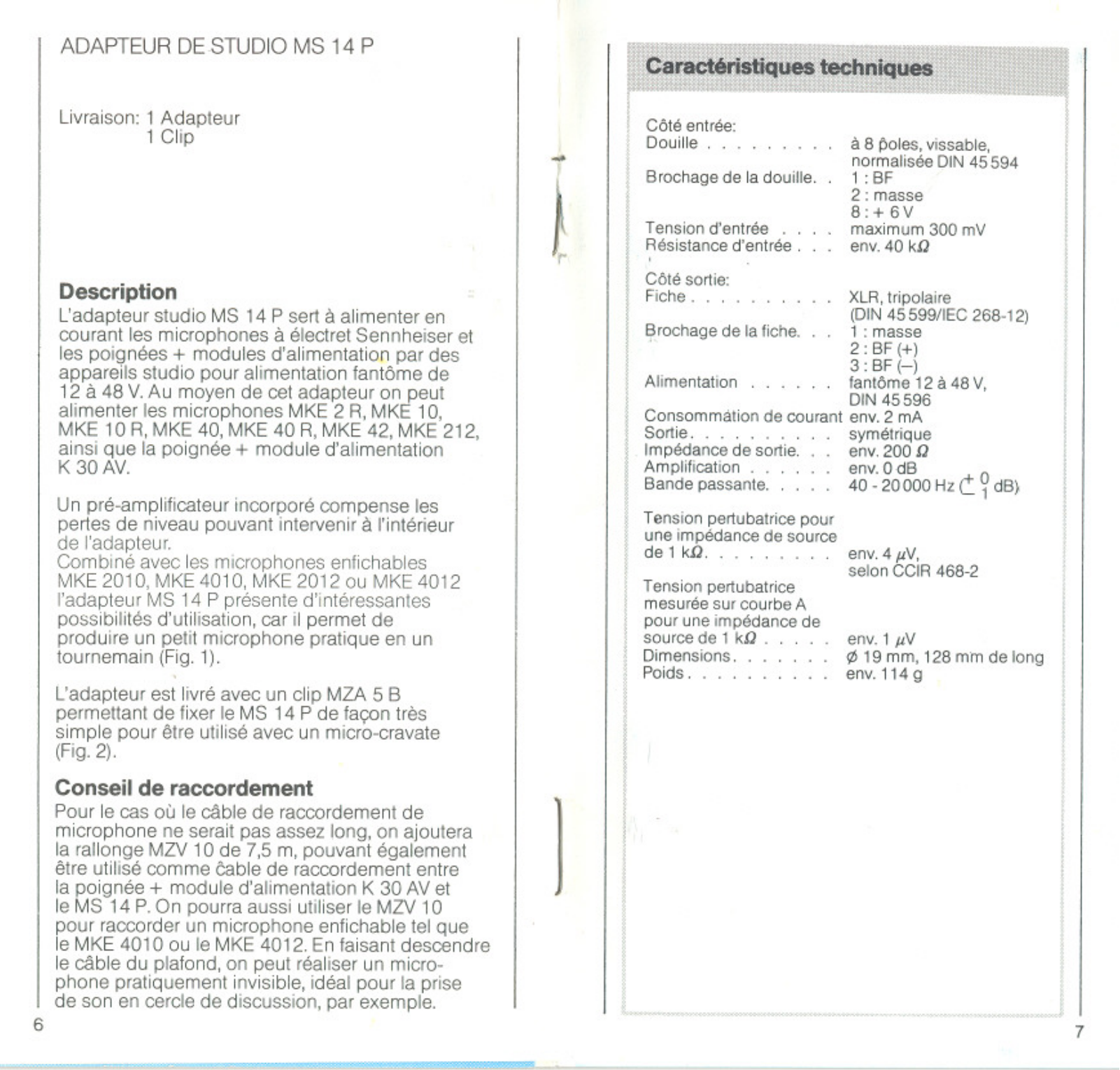

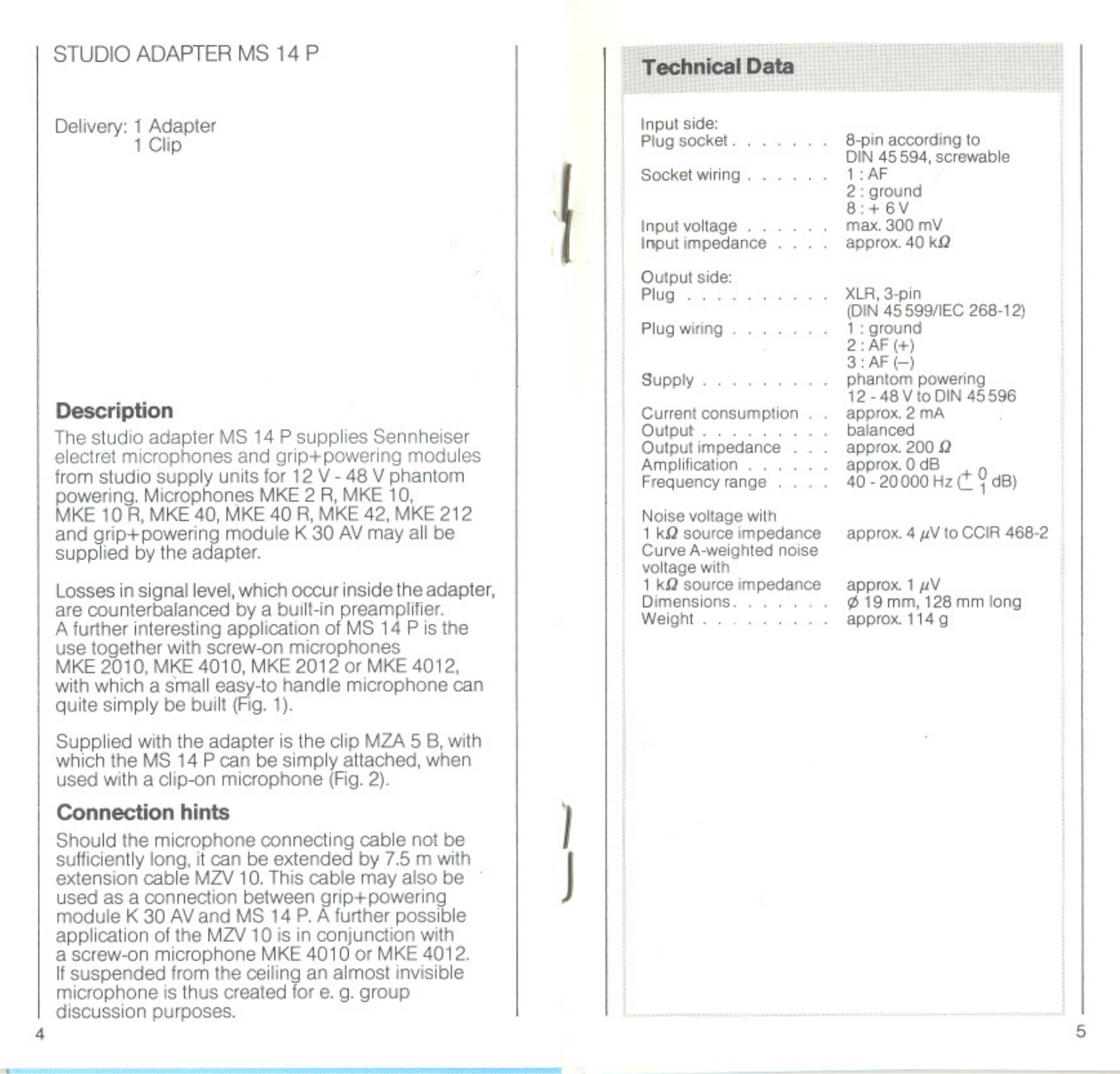

STUDIO-ADAPTERMS 14 P
Abb.1
Fig. 1
Lieferumfang: 1 Adapter
1 Clip
Beschreibung
Der Studio-Adapter MS 14 P dient zurStromver-
sorgung von Sennheiser-Elektret-Mikrofonen und
Griff+Speise-Modulen aus Studio-Speisegeräten
für 12 - 48 V-Phantomspeisung. Mit dem Adapter
lassen sich die Mikrofone MKE 2 R, MKE10,
MKE 10 R, MKE 40, MKE40 R, MKE42, MKE212
sowie das Griff+Speise-Modul K 30 AV versorgen.
Signalpegelverluste, die innerhalb des Adapters
auftreten, werden durch einen eingebauten Vor-
verstärker kompensiert.
Eine interessante Einsatzmöglichkeit des MS 14 P
ergibt sich zusammen mit den Aufsteckmikrofonen
MKE 2010, MKE 4010, MKE2012 oder MKE4012,
mit denen sichauf einfache Weise ein kleines,
handliches Mlkrofon aufbauen läßt(Abb. 1).
Zum Lieferumfang des Adapters gehört der Clip
MZA 5 S, mit dem der MS 14 P bei Verwendung mit
Ansteckmikrofonen auf einfache Weise befestigt
werden kann (Abb.2).
Anschlußhinweise
Für den Fall,daß die Länge der Mikrofon-Anschluß-
leitung nicht ausreichend sein sollte, läßt sich diese
mit dem Verlängerungskabel MZV 10 um 7,5 m ver-
längern. Dieses Kabel ist auch als Verbindung
zwischen Griff+Speise-Modul K 30 AV und MS 14 P
zu verwenden. Eineweitere Anwendungsmöglich-
keit des MZV 10 ergibt sich zusammen mit einem
Aufsteckmikrofon MKE4010 oder MKE4012. Von
der Decke abgehängt läßt sich damit ein kleines,
fast unsichtbares Mikrofon z. S.für Diskussions-
runden realisieren.
2
8pol. nach DIN 45.5.94
verschraubbar
,,/
I
Buchsenbeschaltung
Eingangsspannung.
Eingangswiderstand.
Ausgangsseite:
Stecker.
Steckerbeschaltung.
Speisung.
Stromaufnahme..
Ausgang. . . . . .
Ausgangsimpedanz.
Verstärkung... .
Übertragungsbereich
Geräuschspannung mit
1 kQ-Quell€nwlderstand. ca.4 /lV nach CCIR 468-2
A-bewertete Rauschspannung mit
1 kQ-Quellenwiderstand. ca. 1 /lV
Abmessungen 11519 mm, 128 mm lang
Gewicht. ca. 114 9
1: NF
2 : Masse
8. + 6V
max. 300 mV
ca. 40 kQ
XLR,3pol.
(DIN45.5.99/IEC268-12)
1 : Masse
2: NF(+)
3: NF(-)
Phantomspeisung 12 - 48 V
nach DIN 45.5.96
. ca.2mA
symmetnsch
ca. 200 Q
ca. 0 dB
40 - 20000 HzC: 7 dB)
