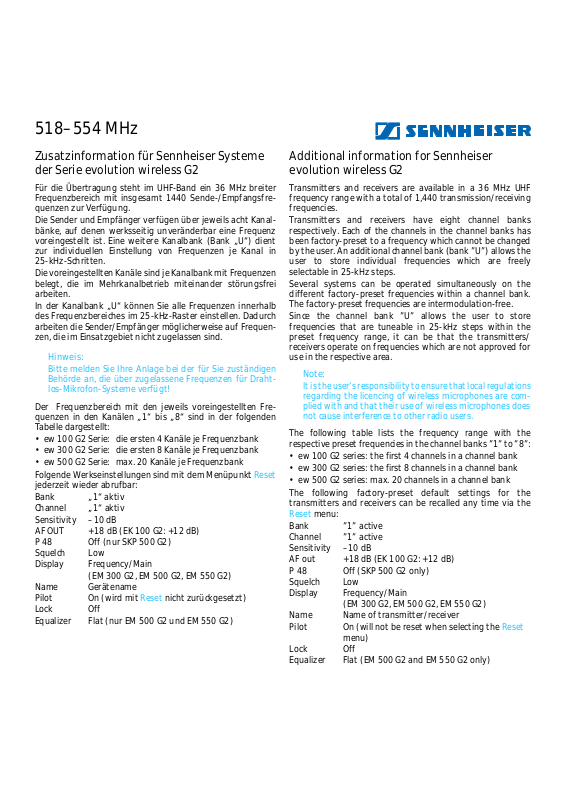

SENNHEISER EW G2 User Manual

518–554 MHz

Zusatzinformation für Sennheiser Systeme
der Serie evolution wireless G2

Für die Übertragung steht im UHF-Band ein 36 MHz breite r
Frequenzbereich mit insgesamt 1440 Sende-/Empfangsfre­quenzen zur Verfügung.

Die Sender und Empfänger verfügen über jeweils acht Kanal­bänke, auf denen werksseitig unveränderbar eine Frequenz
voreingestellt ist. Eine weitere Kanalbank (Bank „U“) dient
zur individuellen Einstellung von Frequenzen je Kanal in
25-kHz-Schritten.

Die voreingestellten Kanäle sind je Kanalbank mit Frequenzen
belegt, die im Mehrkanalbetrieb miteinander störungsfrei
arbeiten.

In der Kanalbank „U“ können Sie alle Frequenzen innerhalb
des Frequenzbereiches im 25-kHz-Raster einstellen. Dadurch
arbeiten die Sender/Empfänger möglicherweise auf Frequen­zen, die im Einsatzgebiet nicht zugelassen sind.

Hinweis:

Bitte melden Sie Ihre Anlage bei der für Sie zuständigen
Behörde an, die über zugelassene Frequenzen für Draht­los-Mikrofon-Systeme verfügt!

Der Frequenzbereich mit den jeweils voreingestellten Fre­quenzen in den Kanälen „1“ bis „8“ sind in der folgenden
Tabelle dargestellt:

• ew 100 G2 Serie: die ersten 4 Kanäle je Frequenzbank

• ew 300 G2 Serie: die ersten 8 Kanäle je Frequenzbank

• ew 500 G2 Serie: max. 20 Kanäle je Frequenzbank
Folgende Werkseinstellungen sind mit dem Menüpunkt Reset

jederzeit wieder abrufbar:
Bank „1“ aktiv
Channel „1“ aktiv
Sensitivity –10 dB

AF OUT +18 dB (EK 100 G2: +12 dB)
P 48 Off (nur SKP 500 G2)
Squelch Low
Display Frequency/Main

(EM 300 G2, EM 500 G2, EM 550 G2)
Name Gerätename
Pilot On (wird mit Reset nicht zurückgesetzt)
Lock Off
Equalizer Flat (nur EM 500 G2 und EM550G2)

Additional information for Sennheiser
evolution wireless G2

Transmitters and receivers are available in a 36 MHz UHF
frequency range with a total of 1,440 transmission/receiving
frequencies.

Transmitters and receivers have eight channel banks
respectively. Each of the channels in the channel banks has
been factory-preset to a frequency which ca nnot be changed
by the user. An additional channel bank (bank ”U”) allows the
user to store individual frequencies which are freely
selectable in 25-kHz steps.

Several systems can be operated simultaneously on the
different factory-preset frequencies within a channel bank.
The factory-preset frequencies are intermodulation-free.

Since the channel bank ”U” allows the user to store
frequencies that are tuneable in 25-kHz steps within the
preset frequency range, it can be that the transmitters/
receivers operate on frequencies which are not approved for
use in the respective area.

Note:

It is the user’s responsibility to ensure that local regulations
regarding the licencing of wireless microphones are com­plied with and that their use of wireless microphones does
not cause interference to other radio users.

The following table lists the frequency range with the
respective preset frequencies in the channel banks ”1” to ”8”:

• ew 100 G2 series: the first 4 channels in a channel bank

• ew 300 G2 series: the first 8 channels in a channel bank

• ew 500 G2 series: max. 20 channels in a channel bank
The following factory-preset default settings for the

transmitters and receivers can be recalled any time via the

Reset menu:

Bank ”1” active
Channel ”1” active
Sensitivity –10 dB
AF out +18 dB (EK 100 G2: +12 dB)
P 48 Off (SKP 500 G2 only)
Squelch Low
Display Frequency/Main

(EM 300 G2, EM 500 G2, EM 550 G2)
Name Name of transmitter/receiver
Pilot On (will not be reset when selecting the Reset

menu)
Lock Off
Equalizer Flat (EM 500 G2 and EM 550 G2 only)

Informations complémentaires concernant
les systèmes evolution wireless ew G2

Información adicional para sistemas
Sennheiser de la serie evolution wireless G2

Les émetteurs et les récepteurs sont disponibles dans une
version offrant une gamme de fréquences UHF de 36 MHz de
largeur, ce qui autorise un choix parmi 1440 fréquences
d'émission et de réception. Les émetteurs et les récepteurs
possèdent huit banques de canaux, dans lesquelles chaque
canal est préréglé en usine sur une fréquence non modifiable
par l'utilisateur. Une banque de canaux supplémentaire (la
banque “U”) permet de mémoriser des fréquences personnelles,
qui peuvent être réglées par pas de 25 kHz.

Les canaux préréglés à l’usine possèdent des fréquences à
l’interieur d’une banque de canaux qui ne sont pas soumises
à des phénomènes d’intermodulation en mode multi-canal.
Comme la banque de canaux “U” permet de mémoriser des
fréquences réglables par pas de 25 kHz dans la gamme de
fréquences présélectionnée, il peut arriver que les émetteurs/
récepteurs travaillent sur des fréquences dont l'utilisation
n'est pas approuvée dans la région.

Remarque:

Veuillez enregistrer votre système auprès des autorités de
régulation, qui possèdent les détails nécessaires sur les
fréquences autorisées pour les systèmes de microphones
sans fil !

Le tableau suivant dresse la liste des gammes de fréquences
avec leurs fréquences présélectionnées dans les banques de
canaux ”1” à ”8” :

• série ew 100 G2 : les 4 premiers canaux d'une banque

• série ew 300 G2 : les 8 premiers canaux d'une banque

• série ew 500 G2 : max. 20 canaux d'une banque
Les paramètres par défaut suivants, préréglés en usine,

peuvent être restaurés à tout moment sur les émetteurs et les
récepteurs via le menu Reset :

Bank ”1” active
Channel ”1” active
Sensitivity –10 dB
AF out +18 dB (EK 100 G2: +12 dB)
P 48 Off (SKP 500 G2 seulement)
Squelch Low
Display Frequency / Main

(EM 300 G2, EM 500 G2, EM 550 G2)
Name Nom de l'émetteur/récepteur
Pilot On (n'est pas réinitialisé lo rsque vous

sélectionnez le menu Reset)
Lock Off
Equalizer Flat (EM 500 G2 et EM 550 G2 seulement)

Para la transmisión se dispone de una gama de frecuencia
ancha de 36 Mhz en la banda UHF con un total de 1.440
frecuencias de transmisión/recepción. Los transmisores y
receptores ew 300 IEM G2 disponen de ocho bancos de
canales cada uno. En los bancos de canales está preajustada
de fábrica, una frecuencia en cada uno de los canales que no
puede ser modificada. Otro banco de canales (banco ”U”)
permite al usuario el ajuste individual de frecuencias por canal
en pasos de 25 kHz.

Los canales preajustados en cada banco de canales tienen
asignadas unas frecuencias que trabajan entre ellas sin fallos
en el modo multicanal. En el banco de canales ”U” puede
ajustar todas las frecuencias dentro de la gama de frecuencia
en pasos de 25kHz. En consecuencia, es posible que los
transmisores/receptores trabajen en frecuencias que no
estén autorizadas en el ámbito de aplicación.

¡Nota!

Es responsabilidad de los usuarios garantizar el cumplimi-

¡

ento de las regulacio nes lo cales referen tes a l a lice ncia de
micrófonos inalámbricos y que el empleo de sus micrófo­nos inalámbricos no provoque interferencias en otros usu­arios de radiofonía!

La gama de frecuencia con las frecuencias preajustadas en los
canales ”1” a ”8” están repres entadas en la siguiente tabla:

• Serie ew 100 G2: los 4 primeros canales por cada banco
de frecuencias

• Serie ew 300 G2: los 8 primeros canales por cada banco
de frecuencias

• Serie ew 500 G2 : máx. 20 canales por banco de frecuencias

Asimismo, se han realizado los siguientes ajustes de fábrica
que se pueden volver a consultar en todo momento con el
punto de menú Reset:

Bank ”1” activo
Channel ”1” activo
Sensitivity –10 dB
AF out +18 dB (EK 100 G2: +12 dB)
P 48 Off (sólo SKP 500 G2)
Squelch Low
Display Frequency/Main

(EM 300 G2, EM 500 G2, EM 550 G2)
Name Nombre del aparato
Pilot On (no se repone con Reset)
Lock Off
Equalizer Flat (sólo EM 500 G2 y EM 550 G2)

Informazioni supplementari sui sistemi
Sennheiser della serie evolution wireless G2

Aanvullende informatie voor Sennheiser­systemen uit de serie evolution wireless G2

Per la trasmissione è disponibile un campo di frequenza da
36 MHz nella banda UHF con complessivamente 1440 frequenze
di trasmissione/ricezione.

I trasmettitori e i ricevitori hanno otto canali. Su ognuno dei
canali dei banchi è preimpostata una frequenza non
modificabile. Un ulteriore banco di canali
consente all'utente di impostare frequenze personal izzate per
ogni canale a passi di 25 kHz.

In ogni banco, i canali preimpostati vengono occupati con fre­quenze che possono essere utilizzate senza disturbi reciproci
nella modalità multicanale e prive di intermodulazione.

Nel banco di canali ”U” possono essere impostate nel raster
25 kHz tutte le frequenze del campo di frequenze. In questo
modo i trasmettitori/ricevitori potrebbero funzionare su
frequenze che non sono autorizzate nell'area di impiego.

(banco ”U”)

Nota!

Spetta all'utente verificare che il sistema sia conforme alle
norme locali sulla concessione delle licenze per i microfoni
senza fili e che il loro utilizzo non causi interferenze con
altri utenti radio.

La tabella riporta le frequenze preimpostate nei canali da ”1”
a ”8” nel campo di frequenza:

• Serie ew 100 G2: i primi 4 canali per banco di frequenza

• Serie ew 300 G2: i primi 8 canali per banco di frequenza

• Serie ew 500 G2: max. 20 canali per banco di frequenze
Le seguenti impostazioni di fabbrica possono essere richiamate

con il punto di menu
Bank ”1” attivo

Channel ”1” attivo
Sensitivity –10 dB
AF out +18 dB (EK 100 G2: +12 dB)
P 48 Off (solo SKP 500 G2)
Squelch Low
Display Frequency/Main

Name Nome dell'a pparecchio
Pilot On (non viene ripristinato con Reset)
Lock Off
Equalizer Flat (solo EM 500 G2 e EM 550 G2)

Reset:

(EM 300 G2, EM 500 G2, EM 550 G2)

Voor de overdracht op de UHF-band is een 36 mHz breed
frequentiebereik met in totaal 1.440 zend-/ontvangstfre­quenties beschikbaar.

De zenders en ontvangers beschikken elk over acht kanaal­banken. Bij de kanaalbanken is op ieder kanaal af fabriek een
frequentie ingesteld, die niet kan worden veranderd. Een
extra kanaalbank (bank ”U“) is bestemd voor de individuele
instelling van frequenties per kanaal in stappen van 25kHz.

De vooraf ingestelde kanalen zijn per kanaalbank bezet met
frequenties, die in de meerkanaalsmodus storingvrij samen­werken.

In de kanaalbank ”U“ kunt u alle frequenties binnen het
frequentiebereik in stappen van 25 kHz instellen. Daardoo
werken de zenders/ontvangers mogelijkerwijs op frequenties,
die in het betreffende gebruiksgebied niet zijn toegestaan.

Opmerking:

Wij verzoeken u om uw installatie aan te melden bij de
daarvoor verantwoordelijke autoriteiten, die beschikken
over de toegestane frequenties voor draadloze microfoons!

Het frequentiebereik met de desbetreffende vooraf inge­stelde frequenties voor de kanalen ”1“ tot ”8“ worden in
onderstaande tabel weergegeven:

• ew 100 G2-serie: de eerste vier kanalen per frequentiebank

• ew 300 G2-serie:

• ew 500 G2-serie: max. 20 kanalen per frequentiebank
Bovendien moeten de onderstaande fabrieksinstellingen

worden uitgevoerd, die op ieder willekeurig moment weer
met het menupunt Reset kunnen worden opgeroepen:

Bank ”1” actief
Channel ”1” actief
Sensitivity –10 dB
AF out +18 dB (EK 100 G2: +12 dB)
P 48 Off (alleen SKP 500 G2)
Squelch Low
Display Frequency/Main

Name Naam van apparaat
Pilot On (wordt niet met Reset gereset)
Lock Off
Equalizer Flat (alleen EM 500 G2 en EM 550 G2)

de eerste acht kanalen per frequentiebank

(EM 300 G2, EM 500 G2, EM 550 G2)

r

Frequenzbereich/Banda di frequenza/Frequency Range

518–554 MHz

Gama de frecuencias/Bande de fréquence/Frequentiebereik

US TV-channel EBU TV-channel

Ch. 22 (518–524 MHz) Ch. 25 (536–542 MHz) Ch. 27 (518–526 MHz) Ch. 30 (542–550 MHz)
Ch. 23 (524–530 MHz) Ch. 26 (542–548 MHz) Ch. 28 (526–534 MHz) Ch. 31 (550–558 MHz)
Ch. 24 (530–536 MHz) Ch. 27 (548–554 MHz) Ch. 29 (534–542 MHz)

Kanal

Channel

Canal

Canal
Canale
Kanaal

1 518,150 529,850 530,150 536,550 542,350 553,850 520,775 538,775 519,500
2 518,850 528,950 531,150 538,350 543,150 552,850 521,500 540,000 522,500
3 519,750 528,150 531,650 538,750 543,650 552,450 526,100 549,500 528,500
4 520,950 526,950 532,250 539,850 544,650 551,750 528,025 551,000 538,500
5 521,950 526,550 532,950 540,450 545,850 550,850 530,975 518,300 539,500
6 522,450 525,550 533,850 541,450 546,750 550,250 532,500 519,000 546,500
7 523,250 525,050 534,650 537,500 547,450 549,050 533,700 522,025 551,500
8 523,850 524,450 535,850 541,900 547,850 548,550 536,025 524,700 518,750

9 524,950 533,650 526,050 519,350 550,850 542,850 549,700 526,300 527,250
10 529,450 535,450 539,650 521,650 553,750 540,350 550,100 533,500 553,250
11 532,050 538,950 548,850 522,350 537,850 535,250 553,500 541,100 553,750
12 534,050 542,950 551,350 522,850 534,150 533,350 552,975
13 538,950 547,150 552,750 524,850 532,450 530,550
14 541,350 550,750 544,550 525,750 527,650 529,250
15 545,550 553,050 522,050 524,200 519,550 525,050
16 549,450 518,650 520,150 534,900 520,150 522,150
17 552,750 519,350 519,750 534,150 522,050 521,350
18 553,150 520,100 518,500 518,500 520,100
19 546,800 521,400 529,300 522,500 525,900
20 533,100 538,400 538,600 533,400 532,900

Bemerkung kompletter

Note Full range Full range Full range preferred

Remarque Pleine bande Pleine bande Pleine bande À préférer

Nota Gama de

Nota area di lavoro

Opmerking Compleet

Bank 1
Bank 1

Banque 1

Banco 1
Banco 1

Bank 1

Arbeitsbereich

trabajo
completa

completa

werkgebied

Bank 2

Bank 2

Banque 2

Banco 2
Banco 2

Bank 2

kompletter
Arbeitsbereich

Gama de
trabajo
completa

area di lavoro
completa

Compleet
werkgebied

Bank 3

Bank 3

Banque 3

Banco 3
Banco 3

Bank 3

kompletter
Arbeitsbereich

Gama de
trabajo
completa

area di lavoro
completa

Compleet
werkgebied

Bank 4

Bank 4

Banque 4

Banco 4
Banco 4

Bank 4

bevorzugt
für Belgien

for Belgium

pour la
Belgique

preferencial
para Bélgica

preferito per
il Belgio

Voorkeur
voor België

Bank 5
Bank 5

Banque 5

Banco 5
Banco 5

Bank 5

kompletter
Arbeitsbereich

Full range Full range preferred

Pleine bande Pleine bande À préférer

Gama de
trabajo
completa

area di lavoro
completa

Compleet
werkgebied

Bank 6

Bank 6

Banque 6

Banco 6
Banco 6

Bank 6

kompletter
Arbeitsbereich

Gama de
trabajo
completa

area di lavoro
completa

Compleet
werkgebied

Bank 7

Bank 7

Banque 7

Banco 7
Banco 7

Bank 7

bevorzugt für
Frankreich
Nutzergruppe B

for France
user group B

pour la France
–

groupe util. B

preferencial
para Francia,
grupo de
usuarios B

preferito per
il Francia
gruppo di
utenti B

Voorkeur voor
Frankrijk
gebruikers­groep B

Bank 8

Bank 8

Banque 8

Banco 8
Banco 8

Bank 8

bevorzugt für
Frankreich
Nutzergruppe C

preferred
for France
user group C

À préférer
pour la France
–

groupe util. C

preferencial
para Francia,
grupo de
usuarios C

preferito per
il Francia
gruppo di
utenti C

Voorkeur voor
Frankrijk
gebruikers­groep C

bevorzugt für
Frankreich
Nutzergruppe A

preferred
for France
user group A

À préférer
pour la France
– groupe util. A

preferencial
para Francia,
grupo de
usuarios A

preferito per
il Francia
gruppo di
utenti A

Voorkeur voor
Frankrijk
gebruikers­groep A

Bank U

Bank U

Banque U

Banco U
Banco U

Bank U

Sennheiser electronic GmbH & Co. KG Phone [phone] Printed in Germany
30900 Wedemark, Germany Fax [phone] Publ. 02/04

www.sennheiser.com 93922/A03
