Sennheiser EW G2 - 740-776 MHZ ADDITIONAL INFORMATION, evolution wireless G2, ew 100 G2 series, ew 300 G2 series, ew 500 G2 series User Manual [en, nl, fr, de, it +1]

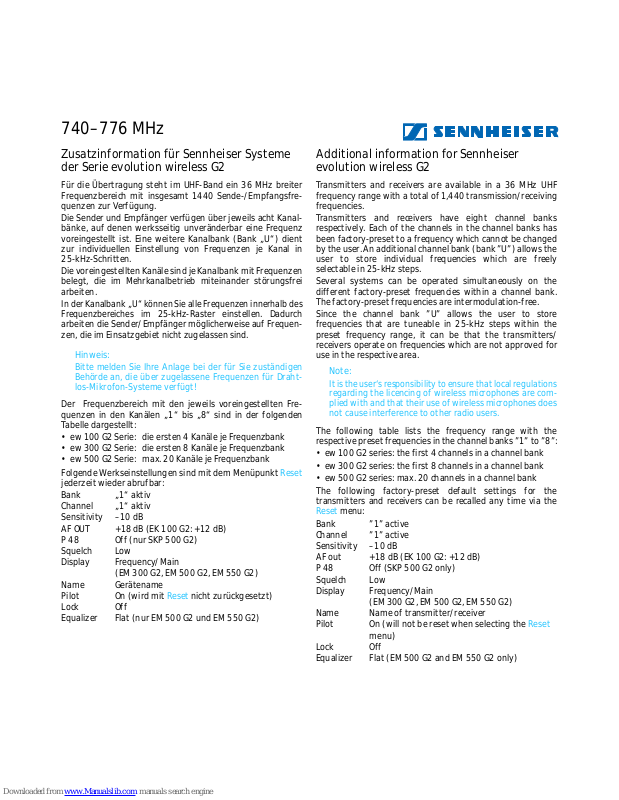

Zusatzinformation für Sennheiser Systeme
der Serie evolution wireless G2

Für die Übertragung steht im UHF-Band ein 36 MHz breiter
Frequenzbereich mit insgesamt 1440 Sende-/Empfangsfre­quenzen zur Verfügung.

Die Sender und Empfänger verfügen über jeweils acht Kanal­bänke, auf denen werksseitig unveränderbar eine Fre quenz
voreingestellt ist. Eine weitere Kanalbank (Bank „U“) dient
zur individuellen Einstellung von Frequenzen je Kanal in
25-kHz-Schritten.

Die voreingestellten Kanäle sind je Kanalbank mit Frequenzen
belegt, die im Mehrkanalbetrieb miteinander störungsfrei
arbeiten.

In der Kanalbank „U“ können Sie alle Frequenzen innerhalb des
Frequenzbereiches im

25-kHz-Raster einstellen. Dadurch
arbeiten die Sender/Empfänger möglicherweise auf Frequen­zen, die im Einsatzgebiet nicht zugelassen sind.

Hinweis:

Bitte melden Sie Ihre Anlage bei der für Sie zuständigen
Behörde an, die über zugelassene Frequenzen für Dr aht­los-Mikrofon-Systeme verfügt!

Der Frequenzbereich mit den jeweils voreingestellten Fre­quenzen in den Kanälen „1“ bis „8“ sind in der folgenden
Tabelle dargestellt:

• ew 100 G2 Serie: die ersten 4 Kanäle je Frequenzbank

• ew 300 G2 Serie: die ersten 8 Kanäle je Frequenzbank

• ew 500 G2 Serie: max. 20 Kanäle je Frequenzbank
Folgende Werkseinstellungen sind mit dem Menüpunkt Reset

jederzeit wieder abrufbar:
Bank „1“ aktiv
Channel „1“ aktiv
Sensitivity –10 dB
AF OUT +18 dB (EK 100 G2: +12 dB)
P 48 Off (nur SKP 500 G2)
Squelch Low
Display Frequency/Main

(EM 300 G2, EM 500 G2, EM 550 G2)
Name Gerätename
Pilot On (wird mit Reset nicht zurückgesetzt)
Lock Off
Equalizer Flat (nur EM 500 G2 und EM550G2)

Additional information for Sennheiser
evolution wireless G2

Transmitters and receivers are available in a 36 MHz UHF
frequency range with a total of 1,440 transmission/receiving
frequencies.

Transmitters and receivers have eight channel banks
respectively. Each of the channels in the channel banks has
been factory-preset to a frequency which cann ot be chan ged
by the user. An additional channel bank (bank ”U”) allows the
user to store individual frequencies which are freely
selectable in 25-kHz steps.

Several systems can be operated simultaneously on the
different factory-preset frequencies within a channel bank.
The factory-preset frequencies are intermodulation-free.

Since the channel bank ”U” allows the user to store
frequencies that are tuneable in 25-kHz steps within the
preset frequency range, it can be that the transmitters/
receivers operate on frequencies which are n ot approved for
use in the respective area.

Note:

It is the user‘s responsibility to ensure that local regulations
regarding the licencing of wireless microphones are com­plied with and that their use of wireless microphones does
not cause interference to other radio users.

The following table lists the frequency range with the
respective preset frequencies in the channel banks ”1” to ”8”:

• ew 100 G2 series: the first 4 channels in a channel bank

• ew 300 G2 series: the first 8 channels in a channel bank

• ew 500 G2 series: max. 20 channels in a channel bank
The following factory-preset default settings for the

transmitters and receivers can be recalled any time via the

Reset menu:

Bank ”1” active
Channel ”1” active
Sensitivity –10 dB
AF out +18 dB (EK 100 G2: +12 dB)
P 48 Off (SKP 500 G2 only)
Squelch Low
Display Frequency/Main

(EM 300 G2, EM 500 G2, EM 550 G2)
Name Name of transmitter/receiver
Pilot On (will not be reset when selecting the Reset

menu)
Lock Off
Equalizer Flat (EM 500 G2 and EM 550 G2 only)

740–776 MHz

Informations complémentaires concernant
les systèmes evolution wireless ew G2

Les émetteurs et les récepteurs sont disponibles dans une
version offrant une gamme de fréquences UHF de 36 MHz de
largeur, ce qui autorise un choix parmi 1440 fréquences
d'émission et de réception. Les émetteurs et les récepteurs
possèdent huit banques de canaux, dans lesquelles chaque
canal est préréglé en usine sur une fréquence non modifiable
par l'utilisateur. Une banque de canaux supplémentaire (la
banque “U”) permet de mémoriser des fréquences personnelles,
qui peuvent être réglées par pas de 25 kHz.

Les canaux préréglés à l’usine possèdent des fréquences à
l’interieur d’une banque de canaux qui ne sont pas soumises
à des phénomènes d’intermodulation en mode multi-canal.
Comme la banque de canaux “U” permet de mémoriser des
fréquences réglables par pas de 25 kHz dans la gamme de
fréquences présélectionnée, il peut arriver que les émetteurs/
récepteurs travaillent sur des fréquences dont l'utilisation
n'est pas approuvée dans la région.

Remarque:

Veuillez enregistrer votre système auprès des autorités de
régulation, qui possèdent les détails nécessaires sur les
fréquences autorisées pour les systèmes de microphones
sans fil !

Le tableau suivant dresse la liste des gammes de fréquences
avec leurs fréquences présélectionnées dans les banques de
canaux ”1” à ”8” :

• série ew 100 G2 : les 4 premiers canaux d'une banque

• série ew 300 G2 : les 8 premiers canaux d'une banque

• série ew 500 G2 : max. 20 canaux d'une banque
Les paramètres par défaut suivants, préréglés en usine,

peuvent être restaurés à tout moment sur les émetteurs et les
récepteurs via le menu Reset :

Bank ”1” active
Channel ”1” active
Sensitivity –10 dB
AF out +18 dB (EK 100 G2: +12 dB)
P 48 Off (SKP 500 G2 seulement)
Squelch Low
Display Frequency / Main

(EM 300 G2, EM 500 G2, EM 550 G2)
Name Nom de l'émetteur/récepteur
Pilot On (n'est pas réinitialisé lorsque vous

sélectionnez le menu Reset)
Lock Off
Equalizer Flat (EM 500 G2 et EM 550 G2 seulement)

Información adicional para sistemas
Sennheiser de la serie evolution wireless G2

Para la transmisión se dispone de una gama de frecuencia
ancha de 36 Mhz en la banda UHF con un total de 1.440
frecuencias de transmisión/recepción. Los transmisores y
receptores ew 300 IEM G2 disponen de ocho bancos de
canales cada uno. En los bancos de canales está preajustada
de fábrica, una frecuencia en cada uno de los canales que no
puede ser modificada. Otro banco de canales (banco ”U”)
permite al usuario el ajuste individual de frecuencias por canal
en pasos de 25 kHz.

Los canales preajustados en cada banco de canales tienen
asignadas unas frecuencias que trabajan entre ellas sin fallos
en el modo multicanal. En el banco de canales ”U” puede
ajustar todas las frecuencias dentro de la gama de frecuencia
en pasos de 25kHz. En consecuencia, es posible que los
transmisores/receptores trabajen en frecuencias que no
estén autorizadas en el ámbito de aplicación.

¡Nota!
¡

Es responsabilidad de los usuarios garantizar el cumplimi­ento de las regulaciones locales referentes a la licencia de
micrófonos inalámbricos y que el empleo de sus micrófonos
inalámbricos no provoque interferencias en otros usuarios
de radiofonía!

La gama de frecuencia con las frecuencias preajustadas en los
canales ”1” a ”8” están represen tadas en la siguiente tabla:

• Serie ew 100 G2: los 4 primeros canales por cada banco
de frecuencias

• Serie ew 300 G2: los 8 primeros canales por cada banco
de frecuencias

• Serie ew 500 G2 : máx. 20 canales por banco de frecuencias

Asimismo, se han realizado los siguientes ajustes de fábrica
que se pueden volver a consultar en todo mome nto con el
punto de menú Reset:

Bank ”1” activo
Channel ”1” activo
Sensitivity –10 dB
AF out +18 dB (EK 100 G2: +12 dB)
P 48 Off (sólo SKP 500 G2)
Squelch Low
Display Frequency/Main

(EM 300 G2, EM 500 G2, EM 550 G2)
Name Nombre del aparato
Pilot On (no se repone con Reset)
Lock Off
Equalizer Flat (sólo EM 500 G2 y EM 550 G2)

Informazioni supplementari sui sistemi
Sennheiser della serie evolution wireless G2

Per la trasmissione è disponibile un campo di frequenza da
36 MHz nella banda UHF con complessivamente 1440 frequenze
di trasmissione/ricezione.

I trasmettitori e i ricevitori hanno otto canali. Su ognuno dei
canali dei banchi è preimpostata una frequenza non
modificabile. Un ulteriore banco di canali

(banco ”U”)
consente all'utente di impostare frequenze personalizzate per
ogni canale a passi di 25 kHz.

In ogni banco, i canali preimpostati vengono occupati con fre­quenze che possono essere utilizzate senza disturbi reciproci
nella modalità multicanale e prive di intermodulazione.

Nel banco di canali ”U” possono essere impostate nel raster
25 kHz tutte le frequenze del campo di frequenze. In questo
modo i trasmettitori/ricevitori potrebbero funzionare su
frequenze che non sono autorizzate nell'area di impiego.

Nota!

Spetta all'utente verificare che il sistema sia conforme alle
norme locali sulla concessione delle licenze per i microfoni
senza fili e che il loro utilizzo non causi interferenze con
altri utenti radio.

La tabella riporta le frequenze preimpostate nei canali da ”1”
a ”8” nel campo di frequenza:

• Serie ew 100 G2: i primi 4 canali per banco di frequenza

• Serie ew 300 G2: i primi 8 canali per banco di frequenza

• Serie ew 500 G2: max. 20 canali per banco di frequenze
Le seguenti impostazioni di fabbrica possono essere richia-

mate con il punto di menu Reset:
Bank ”1” attivo

Channel ”1” attivo
Sensitivity –10 dB
AF out +18 dB (EK 100 G2: +12 dB)
P 48 Off (solo SKP 500 G2)
Squelch Low
Display Frequency/Main

(EM 300 G2, EM 500 G2, EM 550 G2)
Name Nome dell'apparecchio
Pilot On (non viene ripristinato con Reset)
Lock Off
Equalizer Flat (solo EM 500 G2 e EM 550 G2)

Aanvullende informatie voor Sennheiser­systemen uit de serie evolution wireless G2

Voor de overdracht op de UHF-band is een 36 mHz breed
frequentiebereik met in totaal 1.440 zend-/ontvangstfre­quenties beschikbaar.

De zenders en ontvangers beschikken elk over acht kanaal­banken. Bij de kanaalbanken is op ieder kanaal af fabriek een
frequentie ingesteld, die niet kan worden veranderd. Een
extra kanaalbank (bank ”U“) is bestemd voor de individuele
instelling van frequenties per kanaal in stappen van 25kHz.

De vooraf ingestelde kanalen zijn per kanaalbank bezet met
frequenties, die in de meerkanaalsmodus storingvrij samen­werken.

In de kanaalbank ”U“ kunt u alle frequenties binnen het
frequentiebereik in stappen van 25 kHz instellen. Daardoo

r
werken de zenders/ontvangers mogelijkerwijs op frequenties,
die in het betreffende gebruiksgebied niet zijn toegestaan.

Opmerking:

Wij verzoeken u om uw installatie aan te melden bij de
daarvoor verantwoordelijke autoriteiten, die beschikken
over de toegestane frequenties voor draadloze microfoons!

Het frequentiebereik met de desbetreffende vooraf inge­stelde frequenties voor de kanalen ”1“ tot ”8“ worden in
onderstaande tabel weergegeven:

• ew 100 G2-serie: de eerste vier kanalen per frequentiebank

• ew 300 G2-serie:

de eerste acht kanalen per frequentiebank

• ew 500 G2-serie: max. 20 kanalen per frequentiebank
Bovendien moeten de onderstaande fabrieksinstellingen

worden uitgevoerd, die op ieder willekeurig moment weer
met het menupunt Reset kunnen worden opgeroepen:

Bank ”1” actief
Channel ”1” actief
Sensitivity –10 dB
AF out +18 dB (EK 100 G2: +12 dB)
P 48 Off (alleen SKP 500 G2)
Squelch Low
Display Frequency/Main

(EM 300 G2, EM 500 G2, EM 550 G2)
Name Naam van apparaat
Pilot On (wordt niet met Reset gereset)
Lock Off
Equalizer Flat (alleen EM 500 G2 en EM 550 G2)

US TV-channel EBU TV-channel

Ch. 59 (740–746 MHz) Ch. 62 (758–764 MHz) Ch. 54 (734–742 MHz) Ch. 57 (758–766 MHz)
Ch. 60 (746–752 MHz) Ch. 63 (764–770 MHz) Ch. 55 (742–750 MHz) Ch. 58 (766–774 MHz)
Ch. 61 (752–758 MHz) Ch. 64 (770–776 MHz) Ch. 56 (750–758 MHz) Ch. 59 (774–782 MHz)

Kanal

Channel

Canal

Canal
Canale
Kanaal

Bank 1
Bank 1

Banque 1

Banco 1
Banco 1

Bank 1

Bank 2

Bank 2

Banque 2

Banco 2
Banco 2

Bank 2

Bank 3

Bank 3

Banque 3

Banco 3
Banco 3

Bank 3

Bank 4

Bank 4

Banque 4

Banco 4
Banco 4

Bank 4

Bank 5
Bank 5

Banque 5

Banco 5
Banco 5

Bank 5

Bank 6

Bank 6

Banque 6

Banco 6
Banco 6

Bank 6

Bank 7

Bank 7

Banque 7

Banco 7
Banco 7

Bank 7

Bank 8

Bank 8

Banque 8

Banco 8
Banco 8

Bank 8

Bank U
Bank U

Banque U

Banco U
Banco U

Bank U

1 745,850 746,150 757,850 758,150 769,850 770,150 760,500 740,900 749,100
2 745,450 747,050 757,450 758,850 769,150 771,150 763,250 744,775 749,900
3 744,550 747,550 756,450 760,050 768,550 771,650 767,750 746,225 751,000
4 743,850 748,150 755,950 760,650 768,050 772,250 769,750 748,500 754,025
5 743,050 749,150 755,350 761,650 767,050 772,950 740,250 752,025 765,500
6 742,050 750,350 754,150 762,150 766,650 773,850 742,750 757,700 767,000
7 740,850 751,050 753,350 763,050 765,450 774,650 747,750 758,500 768,225
8 740,350 751,850 752,450 763,850 764,650 775,850 750,750 764,500 740,000

9 753,850 745,750 751,750 766,450 763,750 769,750 743,750 769,500 742,300
10 754,950 754,150 746,650 770,050 759,550 764,350 744,500 772,500 770,775
11 760,350 757,350 742,850 773,150 756,550 761,750 754,500 772,900 773,900
12 760,950 759,950 740,650 774,450 754,250 756,650 775,500 774,100 774,300
13 763,550 765,150 764,350 740,150 750,150 753,550 746,025
14 767,150 766,850 765,650 744,850 745,150 749,150
15 769,250 771,950 770,250 745,250 742,450 745,750
16 772,350 774,450 772,950 748,950 740,250 742,450
17 773,750 741,650 775,750 756,150 775,450 740,150
18 775,650 740,300 741,100 742,000 741,400 741,100
19 741,600 755,700 744,100 743,100 746,900 746,400
20 747,200 764,000 747,500 752,800 753,700 755,300

Bemerkung kompletter

Arbeitsbereich

kompletter
Arbeitsbereich

kompletter
Arbeitsbereich

kompletter
Arbeitsbereich

kompletter
Arbeitsbereich

kompletter
Arbeitsbereich

bevorzugt für
Frankreich
Nutzergruppe A

bevorzugt für
Frankreich
Nutzergruppe B

bevorzugt für
Frankreich
Nutzergruppe C

Note Full range Full range Full range Full range Full range Full range preferred

for France
user group A

preferred
for France
user group B

preferred
for France
user group C

Remarque Pleine bande Pleine bande Pleine bande Pleine bande Pleine bande Pleine bande À préférer

pour la France
–

groupe util. A

À préférer
pour la France
–

groupe util. B

À préférer
pour la France
–

groupe util. C

Nota Gama de

trabajo
completa

Gama de
trabajo
completa

Gama de
trabajo
completa

Gama de
trabajo
completa

Gama de
trabajo
completa

Gama de
trabajo
completa

preferencial
para Francia,
grupo de
usuarios A

preferencial
para Francia,
grupo de
usuarios B

preferencial
para Francia,
grupo de
usuarios C

Nota area di lavoro

completa

area di lavoro
completa

area di lavoro
completa

area di lavoro
completa

area di lavoro
completa

area di lavoro
completa

preferito per
il Francia
gruppo di
utenti A

preferito per
il Francia
gruppo di
utenti B

preferito per
il Francia
gruppo di
utenti C

Opmerking Compleet

werkgebied

Compleet
werkgebied

Compleet
werkgebied

Compleet
werkgebied

Compleet
werkgebied

Compleet
werkgebied

Voorkeur
voor Frankrijk
gebruikers­groep A

Voorkeur
voor Frankrijk
gebruikers­groep B

Voorkeur
voor Frankrijk
gebruikers­groep C

740–776 MHz

Frequenzbereich/Banda di frequenza/Frequency Range
Gama de frecuencias/Bande de fréquence/Frequentiebereik

Sennheiser electronic GmbH & Co. KG Phone [phone] Printed in Germany
30900 Wedemark, Germany Fax [phone] Publ. 02/04

www.sennheiser.com 93924/A03
