Page 1
Bedienungsanleitung
Instructions for use
Notice d‘emploi
Istruzioni per l‘uso
Instrucciones para el uso
Gebruiksaanwijzing
945
Page 2
Bedienungsanleitung..............................................................3
Instructions for use .................................................................9
Notice d’emploi ......................................................................15
Istruzioni per l’uso.................................................................21
Instrucciones para el uso......................................................27
Gebruiksaanwijzing...............................................................33
Page 3
945
Hochwertiges dynamisches Mikrofon mit Supernierencharakteristik. Durch die Charakteristik besonders rückkopplungsarm. Hoher Nahbesprechungseffekt.
Merkmale
y
einzigartige Feedback-Sicherheit
y
extrem robust für den rauen Bühnenalltag
y
um 3−6 dB besseres „Gain before Feedback“
y
durchsetzungsfähiger, druckvoller Sound bei Vocals
y
enorm lebendiger Sound bei Drums und Percussions
y
integriertes Shock-mount
Lieferumfang
Mikrofon 945
Klammer MZQ 800 Art.-Nr. 4711
Tasche
Bedienungsanleitung
Garantiekarte
3
Page 4
Besprechen
4
Page 5
Mikrofonanschluss
+
+
12
3
XLR
Einsprachekorb abdrehen
1
+
2
3
+
XLR
+
2
1
3
XLR
+
2
1
3
XLR 6,3 mm
symmetrisch
6,3 mm
3
XLR
12
+
+
5
Page 6
Technische Daten
Wandlerprinzip dynamisch
Akustische Arbeitsweise Druckgradientenempfänger
−
Übertragungsbereich 40
Richtcharakteristik Superniere
Freifeldleerlauf-
Übertragungsfaktor (bei 1 kHz) 2,0 mV/Pa ± 3 dB
Magnetfeldstörfaktor
18.000 Hz
(bei 50 Hz)
Nennimpedanz (bei 1 kHz) 350 Ω
Min. Abschlussimpedanz 1 kΩ
Rückwärtsdämpfung
(bei 1 kHz und 120°) > 20 dB
Stecker 3-polig XLR-3-Stecker
Gewicht 365 g
Maße ∅ 46,6 mm, Länge 186 mm
≤ 1µV/µT
6
Page 7
Übersicht Mikrofonanwendungen
Modell
Anwendung
e901
e902
e904
e905
e906
e908B
e908B ew
e908D
e908T ew
e914
e935
e945
Gesang xx
Chor x
Studio,
x x
akust. Instrumente
Orchester x
Trompete, Posaune x x x
Saxophon x x x
Akustische Gitarre x
Akustischer Bass x
Gitarrenverstärker x
Bassverstärker x
Leslie xxxx
Piano, Flügel x
Kick Drum xx
Snare Drum xxx x
Hänge-Tom xxxx x
Stand-Tom x xxx x
Congas x xx x
Becken x
Percussion xxxx x x
Overhead x
7
Page 8
8
Page 9
945
High-quality dynamic microphone with super-cardioid
pick-up pattern. Exceptional feedback rejection. High proximity effect.
Features
y
Exceptional feedback rejection
y
Extremely rugged for rough stage use
y
“Gain before feedback” increased by 3-6 dB
y
Powerful sound with presence boost for improved
sound projection
y
Extremely vivid, crisp sound with drums and percussions
y
Integral shock mount
Delivery includes
945 microphone
MZQ 800 microphone clamp Cat. No. 4711
Pouch
Instruction manual
Guarantee Certificate
9
Page 10

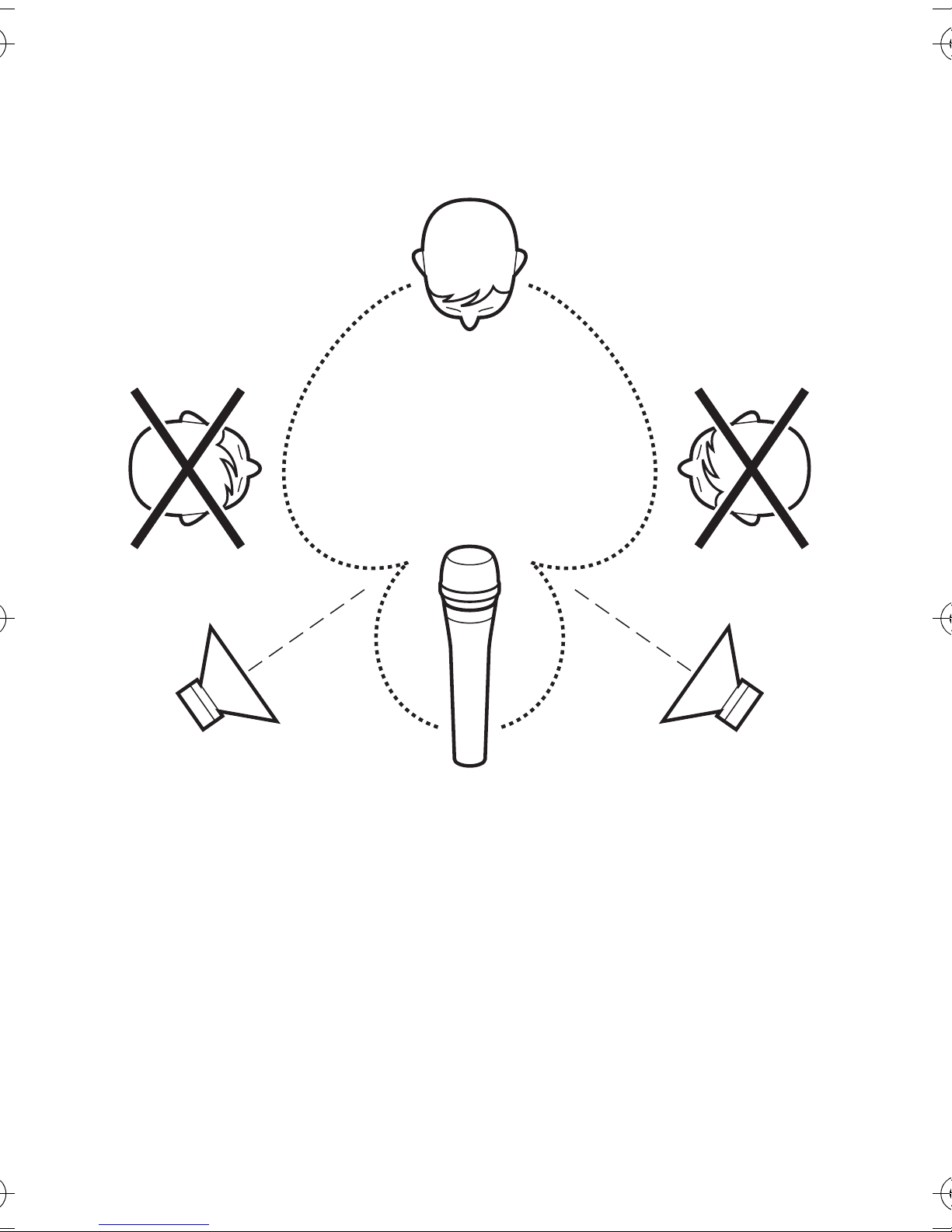

Sound pick-up
10
Page 11

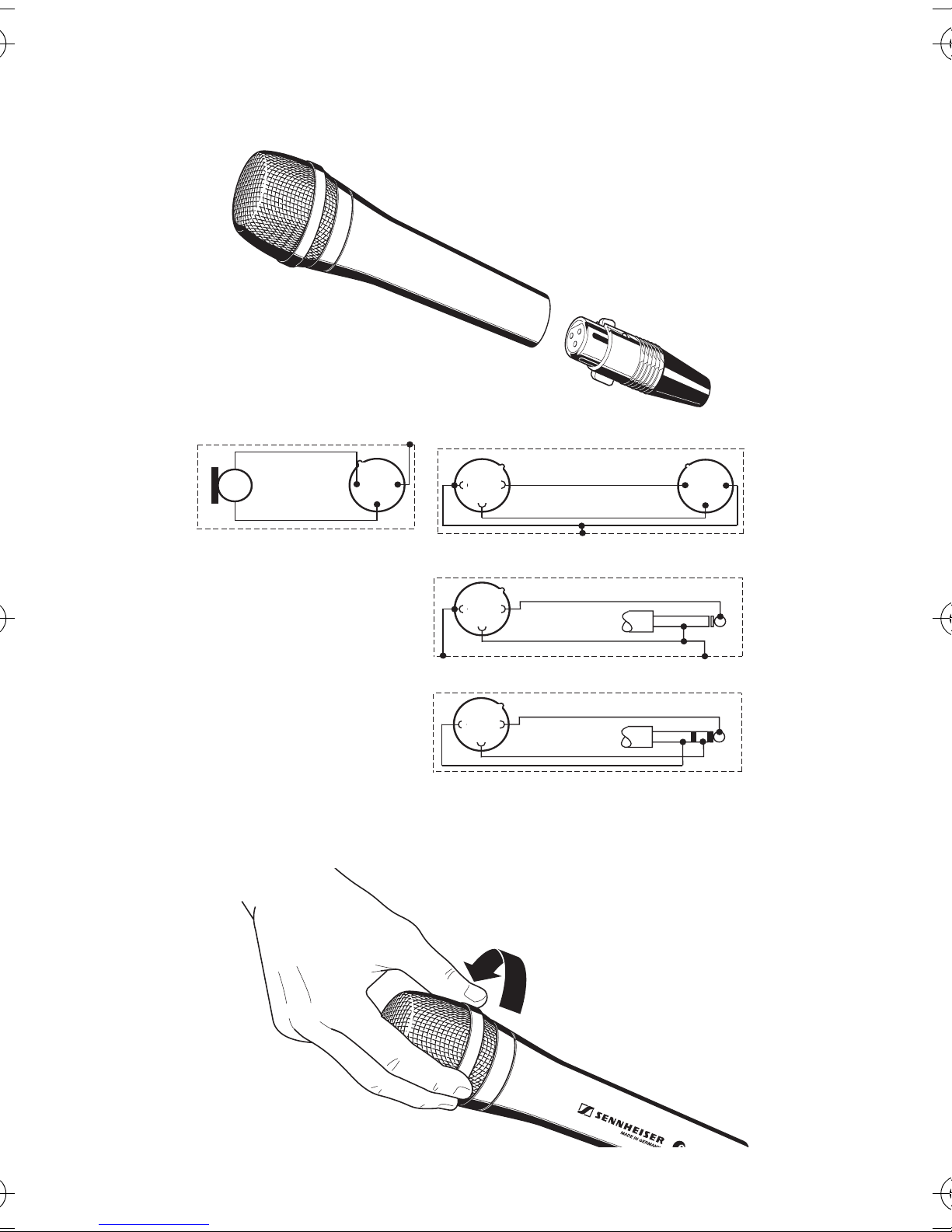

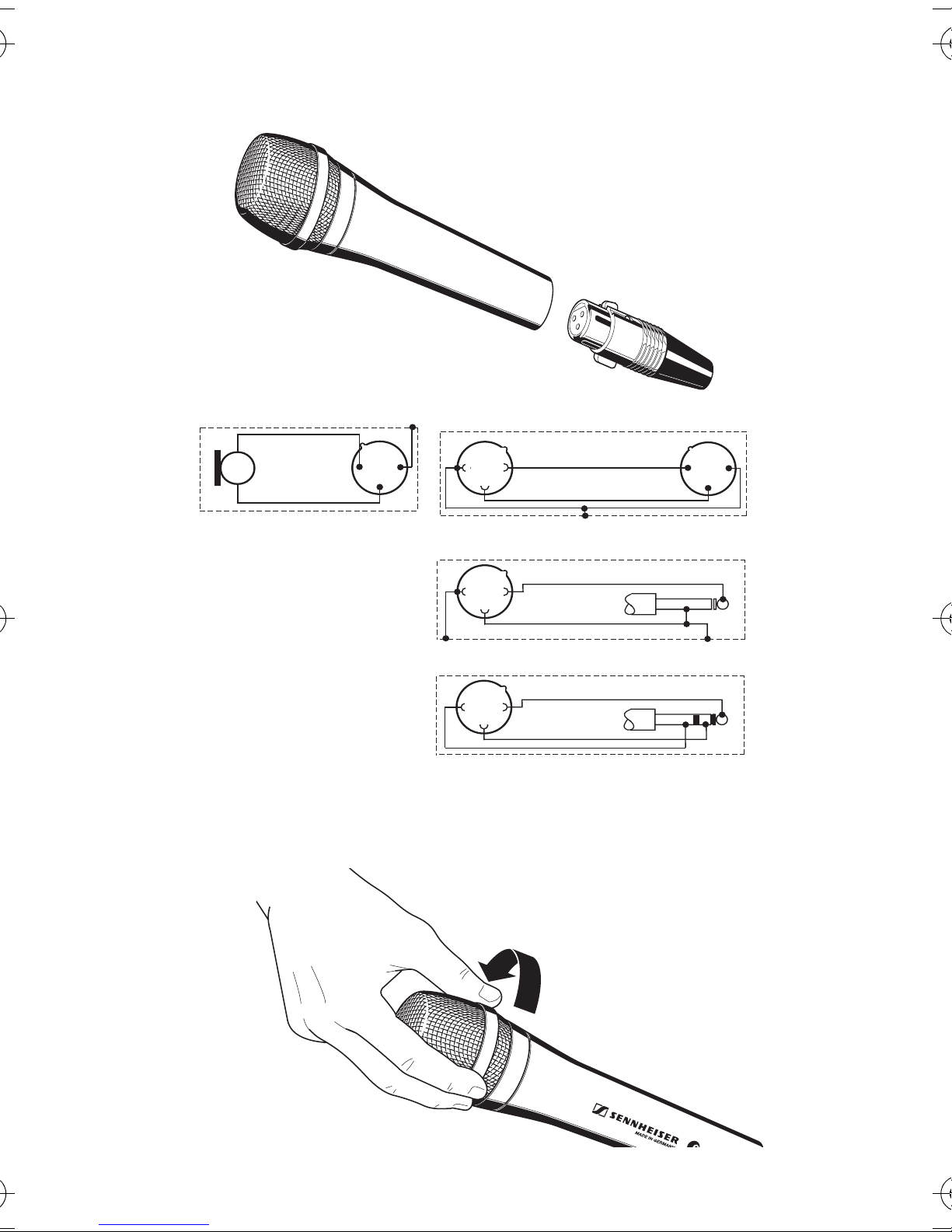

Connection details
+
3
XLR
3
+
2
+
2
+
12
3
1
XLR
1
XLR
+
2
1
3
XLR 6,3 mm
symmetrisch
balanced
Removing the sound inlet basket
+
XLR
6,3 mm
12
3
+
+
11
Page 12
Specifications
Transducer principle dynamic
Acoustic operating principle pressure gradient receiver
−
Frequency response 40
Pick-up pattern super-cardioid
Sensitivity
(free field, no load) (at 1 kHz) 2.0 mV/Pa ± 3 dB
Magnetic field
18,000 Hz
interference factor (at 50 Hz)
Nominal impedance (at 1 kHz) 350 Ω
Min. terminating impedance 1 kΩ
Front-to-back rejection
(at 1 kHz and 120°) > 20 dB
Connector XLR-3
Weight 365 g
Dimensions diameter: 46.6 mm,
≤ 1µV/µT
length: 186 mm
12
Page 13
Overview of microphone applications
Variant
Application
Vocals xx
Choir
Studio, acoustic
instruments
Orchestra x
Trumpets,
Trombones
Saxophone x x x
Acoustic guitar x
Acoustic bass x
Guitar amplifiers x
e901
e902
e904
e905
e906
e908B
e908B ew
x x
x x x
e908D
e908T ew
e914
x
e935
e945
Bass amplifiers x
Leslie xxxx
Piano, grand piano x
Kick Drum xx
Snare Drum xxx x
Rack toms xxxx x
Floor toms x xxx x
Congas x xx x
Cymbals x
Percussion xxxx x x
Overhead x
13
Page 14
14
Page 15
945
Microphone dynamique de haute qualité, de directivité
supercardioïde, assurant une exceptionnelle réjection du
Larsen. Effet de proximité prononcé.
Points forts
y
Exceptionnelle réjection du Larsen
y
Très grande robustesse, pour résister aux rigueurs
des concerts
y
« Gain avant Larsen » accru de 3 à 6 dB
y
Son d’une grande puissance, avec une bosse de présence
améliorant la projection sur les voix
y
Son très vivant sur la batterie et les percussions
y
Suspension élastique intégrée
L’emballage contient
Microphone 945
Pince MZQ 800 N° Réf. 4711
Etui
Notice d’emploi
Document de garantie
15
Page 16

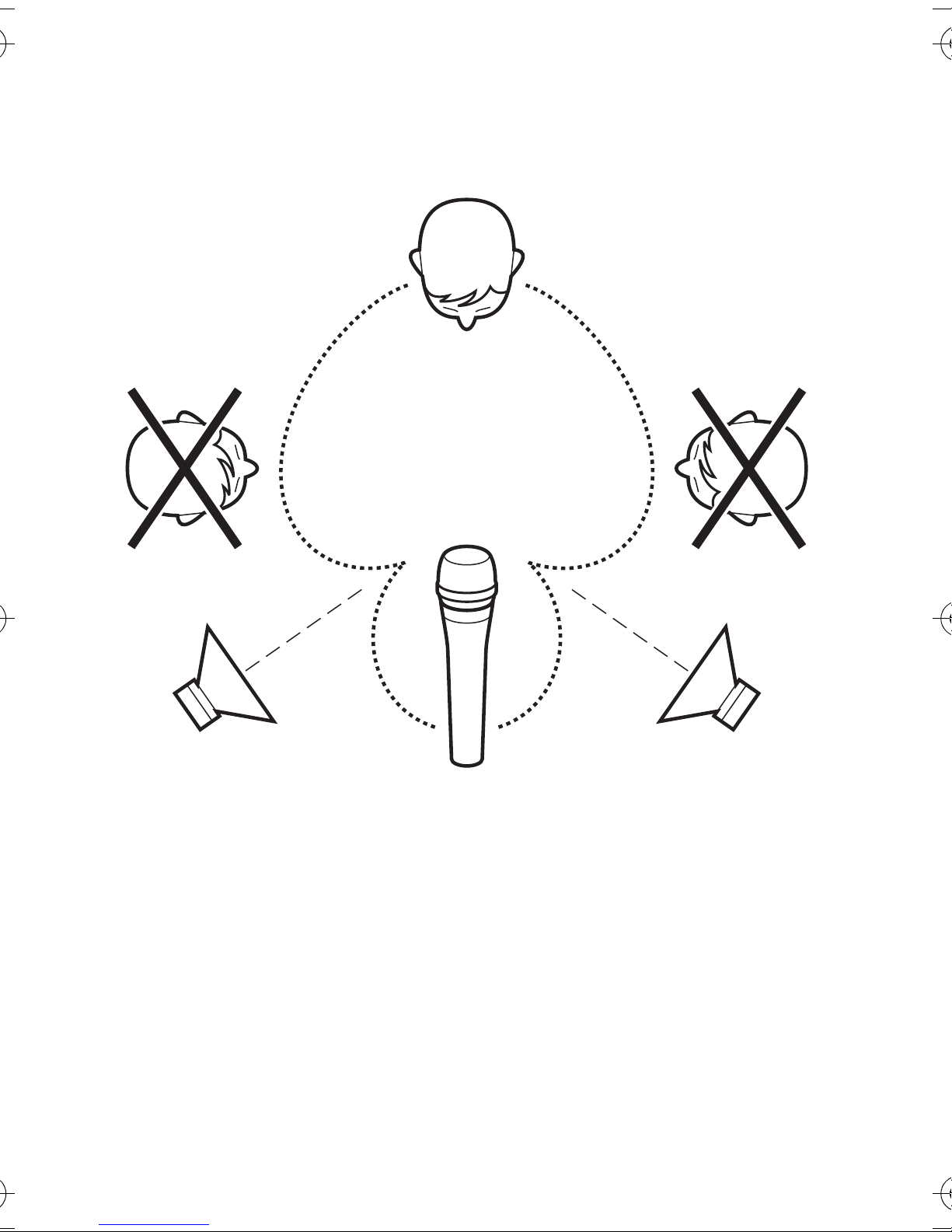

Directivité – zone de couverture
16
Page 17
Connexion du microphone
+
3
XLR
3
+
2
+
2
+
12
3
1
XLR
1
XLR
+
2
1
3
XLR 6,3 mm
symétrique
symmetrisch
Démontage de la tête de microphone
+
XLR
6,3 mm
12
3
+
+
17
Page 18
Caractéristiques techniques
Principe transducteur dynamique
Principe acoustique de
fonctionnement gradient de pression
Réponse en fréquence 40−18.000 Hz
Directivité super-cardioïde
Sensibilité
(champ libre, à vide) (à 1 kHz) 2,0 mV/Pa
Sensibilité aux champs
magnétiques (à 50 Hz)
Impédance nominale (à 1 kHz) 350 Ω
Impédance de charge minimale 1 kΩ
Réjection arrière
(à 1 kHz et 120°) > 20 dB
Connecteur XLR-3, 3 contacts
Poids 365 g
Dimensions diamètre : 46,6 mm,
≤ 1µV/µT
longueur : 186 mm
± 3 dB
18
Page 19
Vue d'ensemble des applications de microphones
Modèle
Application
Chant xx
Chœurs
Studio, instruments acoustiques
Orchestre x
Trompette,
Trombone
Saxophone x x x
Guitare acoustique x
Basse acoustique x
Ampli de guitare x
e901
e902
e904
e905
e906
e908B
e908B ew
x x
x x x
e908D
e908T ew
e914
x
e935
e945
Ampli de basse x
Leslie xxxx
Piano, à queue x
Grosse caisse xx
Caisse claire xxx x
Tom suspendu xxxx x
Tom sur pied x xxx x
Congas x xx x
Cymbale x
Percussions xxxx x x
Overhead x
19
Page 20
20
Page 21
945
Microfono dinamico supercardioide di qualità elevata.
Ottime proprietà anti-larsen. Effetto di prossimità
elevato.
Caratteristiche
y
straordinaria protezione contro il feedback
y
massima robustezza per il duro lavoro quotidiano
sul palco
y
"Gain before Feedback" migliorato di 3−6 dB
y
suono potente e intenso per il canto
y
suono estremamente realistico e percussivo con
batteria e percussioni
y
schockmount integrato
Dotazione di fornitura
Microfono 945
Dispositivo di fissaggio MZQ 800 N. art. 4711
Custodia
Istruzioni per l'uso
Scheda di garanzia
21
Page 22
Raggio di azione
22
Page 23
Collegamento del microfono
+
3
XLR
3
+
2
+
2
+
12
3
1
XLR
1
XLR
+
2
1
3
XLR 6,3 mm
Svitare la testa del microfono
simmetrico
symmetrisch
+
XLR
6,3 mm
12
3
+
+
23
Page 24
Dati tecnici
Principio di funzionamento dinamico
Principio di funzionamento a gradiente di pressione
−
Risposta in frequenza 40
Direttività supercardioide
Sensibilità (in campo libero,
senza carico) ad 1 kHz 2,0 mV/Pa ± 3 dB
Sensibilità ai campi magnetici
18.000 Hz
(a 50 Hz)
Impedenza nominale (ad 1 kHz) 350 Ω
Impedenza minima di carico 1 kΩ
Attenuazione avanti/indietro
(ad 1 kHz e 120°) > 20 dB
Connettore connettore XLR-3 a 3 poli
Peso 365 g
Dimensioni ∅ 46,6 mm,
≤ 1µV/µT
lunghezza 186 mm
24
Page 25
Panoramica degli utilizzi del microfono
Modello
Utilizzo
Canto xx
Coro
Studio,
strumenti acustici
Orchestra x
Tromba, Trombone x x x
Sassofono x x x
Chitarra acustica x
Basso acustico x
Amplificatore per
chitarra
Amplificatore per
basso
e901
x
e902
e904
e905
e906
e908B
e908B ew
e908D
x x
x
e908T ew
e914
x
e935
e945
Leslie xxxx
Piano,
pianoforte a coda
Kick Drum (tam-
buro a cornice)
Snare Drum
(cassa chiara)
Tom sospesi xxxx x
Tom a terra x xxx x
Conga x xx x
Piatti x
Percussioni xxxx x x
Overhead x
xx
xxx x
x
25
Page 26
26
Page 27
945
Micrófono dinámico de alta calidad con característica supercardioide. Gracias a su característica, especialmente
pobre en reacoplamientos. Elevado efecto anteboca.
Características
y
extraordinaria seguridad contra el reacoplamiento
y
extremadamente robusto para el uso duro en el
escenario
y
"Gain before Feedback" mejorado en 3−6 dB
y
sonido potente y pleno para voz
y
sonido percusivo enormemente vivo en baterías e
instrumentos de percusión
y
montado a prueba de sacudidas
Volumen de suministro
Micrófono 945
Pinza MZQ 800 nº art. 4711
Bolsa
Instrucciones para el uso
Tarjeta de garantía
27
Page 28
Hablar
28
Page 29
Conexión de micrófono
+
3
XLR
3
+
2
+
2
+
12
3
1
XLR
1
XLR
+
2
1
3
XLR 6,3 mm
simétrico
symmetrisch
Desmontaje de cesto de registro
+
XLR
6,3 mm
12
3
+
+
29
Page 30
Datos técnicos
Principio transductor dinámico
Modo acústico Receptor de gradiente de
presión
Respuesta 40−18.000 Hz
Característica direccional supercardioide
Factor de transmisión neutro
en campo libre (con 1 kHz) 2,0 mV/Pa
Factor de interferencia de
campo magnético (con 50 Hz)
Impedancia nominal
(con 1 kHz) 350 Ω
Impedancia terminal mín. 1 kΩ
Atenuación inversa
(con 1 kHz y 120°) > 20 dB
Conector Conector XLR-3 de 3 polos
Peso 365 g
Dimensiones ∅ 46,6 mm, largo 186 mm
≤ 1µV/µT
± 3 dB
30
Page 31
Vista general de las aplicaciones del micrófono
Modelo
Aplicación
Canto xx
Coros
Estudio, instrumentos acústicos
Orquesta x
Trompeta, Trombón x x x
Saxofón x x x
Guitarra acústica x
Bajo acústico x
Amplificador de
guitarra
e901
e902
e904
e905
e906
e908B
e908B ew
e908D
x x
x
e908T ew
e914
x
e935
e945
Amplificador de
bajo
Leslie xxxx
Piano, piano de cola x
Kick Drum xx
Snare Drum xxx x
Tam-tam
suspendido
Tam-tam con pie x xxx x
Congas x xx x
Platillos x
Percusión xxxx x x
Overhead x
x
xxxx x
31
Page 32
32
Page 33
945
Hoogwaardige dynamische microfoon met supernierkarakteristiek. Zeer ongevoelig voor rondzingen. Vol stemgeluid bij spreken op korte afstand.
Eigenschappen
y
unieke feedback-betrouwbaarheid
y
extreem robuust t.b.v. de meest zware podium
omstandigheden
y
met 3 – 6 dB verhoogde “Gain voor Feedback”
y
krachtig, indrukwekkend geluid voor zang toepassing
y
enorm levendig geluid bij drums en percussieinstrumenten
y
geïntegreerde verende ophanging
Omvang levering
Microfoon 945
Klem MZQ 800 Art.-Nr. 4711
Hoes
Gebruiksaanwijzing
Garantiebewijs
33
Page 34
Vergaderen
34
Page 35
Microfoonaansluiting
+
+
12
3
XLR
Spreekkorf losdraaien
1
+
2
3
+
XLR
+
2
1
3
XLR
+
2
1
3
XLR 6,3 mm
symmetrisch
6,3 mm
3
XLR
12
+
+
35
Page 36
Technische gegevens
Omvormerprincipe dynamisch
Akoestische werking drukgradiënt
−
Frequentiebereik 40
Richtkarakteristiek Supernier
Onbelaste werking
Frequentiefactor veld (bij 1 kHz) 2,0 mV/Pa ± 3 dB
Storingsfactor magneetveld
18.000 Hz
(bij 50 Hz)
Nom. impedantie (bij 1 kHz) 350 Ω
Min. afsluitimpedantie 1 kΩ
Achterwaartse demping
(bij 1 kHz en 120°) > 20 dB
Stekker 3-polige XLR-3-stekker
Gewicht 365 g
Afmeting ∅ 46,6 mm, lengte 186 mm
≤ 1µV/µT
36
Page 37
Overzicht van microfoontoepassingen
Model
Toepassing
Zang xx
Koor x
Studio, akoest.
instrumenten
Orkesten x
Trompet, Trombone x x x
Saxofoons x x x
Akoest. gitaren x
Akoestische bas x
Gitaarversterker x
e901
e902
e904
e905
e906
e908B
e908B ew
e908D
x x
e908T ew
e914
e935
e945
Basversterker x
Leslie xxxx
Piano, vleugel x
Kick Drum xx
Snare Drum xxx x
Hangende tom xxxx x
Staande tom x xxx x
Conga's x xx x
Bekken x
Percussie xxxx x x
Overhead x
37
Page 38

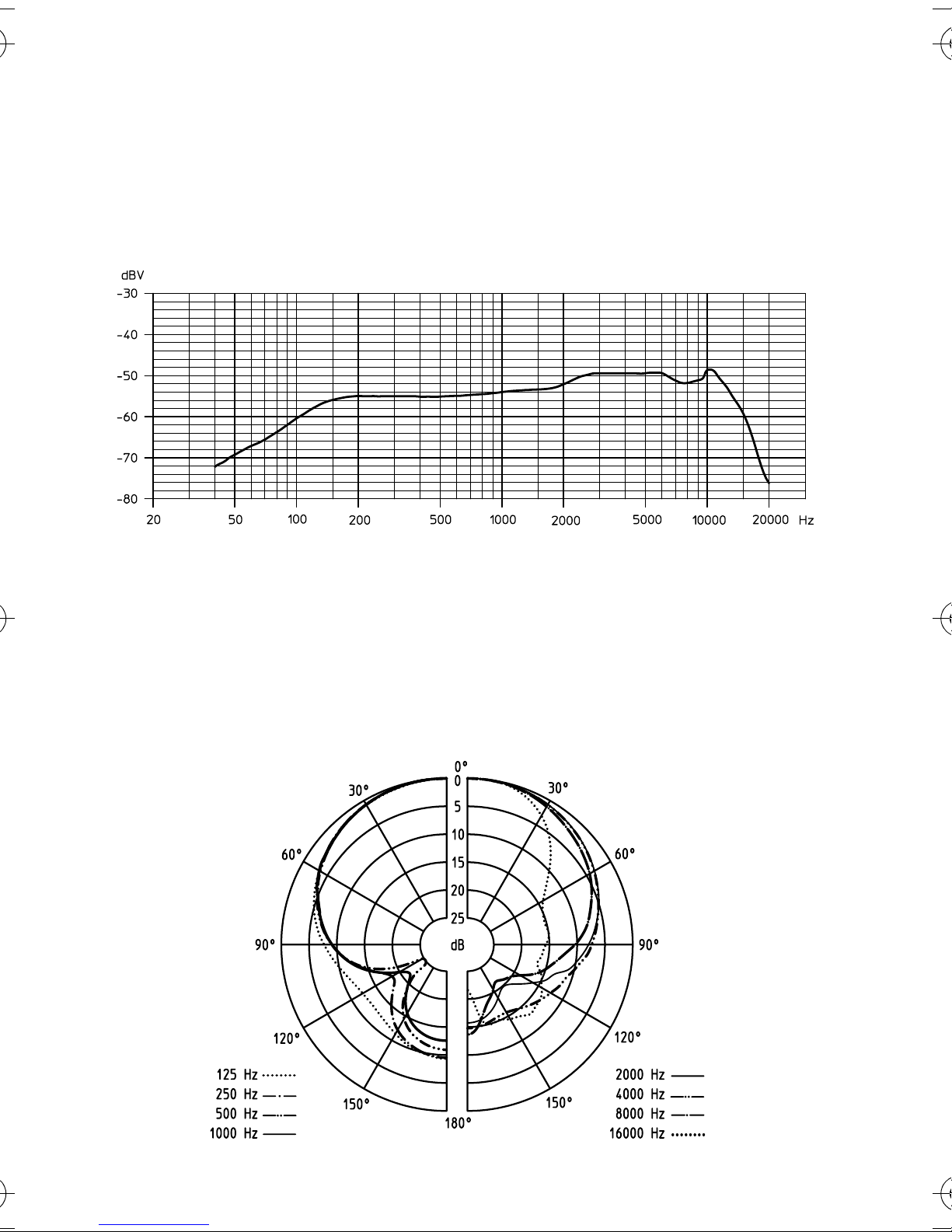

Soll-Frequenzgang
Nominal Frequency response
Courbe de réponse
Risposta armonica nominale
Respuesta nominal
Streefwaarde-Frequentiekarakteristiek
Polardiagramm
Pick-up pattern
Diagramme de la directivité
Diagramma polare
Diagrama de la directividad
Polardiagram
38
Page 39
Konformitätserklärung
Sennheiser electronic GmbH & Co. KG erklären, dass dieses Gerät
die anwendbaren CE-Normen und Vorschriften erfüllt.
Approval
Sennheiser electronic GmbH & Co. KG declare that this device is
in compliance with the applicable CE standards and regulations.
Certification
Sennheiser electronic GmbH & Co. KG déclarons que cet appareil
est en conformité avec les normes CE.
Certificazione
Sennheiser electronic GmbH & Co. KG diachiara che questo apparecchio risponde alle normative e alle prescrizioni CE applicabili.
Autorizacion
Sennheiser electronic GmbH & Co. KG declara que este aparato
cumple las normas y directrices de la CE aplicables.
Vergunning
Sennheiser electronic GmbH & Co. KG verklaren, dat dit toestel
voldoet aan de toepasselijke CE-normen en voorschriften.
Diese Service-Nummer gilt nur für Deutschland
Page 40
Sennheiser electronic GmbH & Co. KG
30900 Wedemark, Germany
Phone +49 (5130) 600 0
Fax +49 (5130) 600 300
www.sennheiser.com
Printed in Germany Publ. 04/05 89059/A02
Loading...
