Page 1
Bedienungsanleitung
Instructions for use
Notice d‘emploi
Istruzioni per l‘uso
Instrucciones para el uso
Gebruiksaanwijzing
606
Page 2
Bedienungsanleitung..............................................................3
Instructions for use.................................................................9
Notice d’emploi......................................................................15
Istruzioni per l’uso.................................................................21
Instrucciones para el uso......................................................27
Gebruiksaanwijzing...............................................................33
Page 3
606
El modelo 606 es un micrófono dinámico con
característica extra-ovalada. Ofrece un sonido especialmente directo en el registro de amplificadores de
guitarra. Está equipado con una bobina muy ligera y una
calota rígida. De este modo , el micrófono dispone de un a
amplia gama de tonos agudos.
La rejilla transversal ha sido desarrollada especialmente
para el registro de amplificadores de guitarra; la
característica extra-ovalada suprime eficazmente otras
fuentes de sonido en el escenario.
Gracias a su diseño plano se posiciona fácilmente.
Características
y
Carcasa metálica
y
Suspensión anti-choques
y
Característica extra-ovalada
y
Bobina de compensación de zumbidos
Volumen de suministro
y
Micrófono 606
y
Bolsa
y
Instrucciones para el uso
y
Tarjeta de garantía
27
Page 4
Posicionamiento del micrófono
Altavoz de un amplificador de guitarra
Posicionamiento Resultado Comentario
muchísimos agudos,
sonido agresivo y
menos agudos,
más medios
inferiores,
sonido más suave
sonido equilibrado
y natural
Orientación a la
calota del altavoz.
Buena posición de
partida:
alineación al centro
entre la calota y la
ranura; en su caso,
girando el micrófono aprox. 30° en
dirección a la ranura.
menos agudos,
más medios
inferiores,
sonido más suave
Orientación a la
ranura del altavoz.
Para evitar interferencias por diafonía desde fuentes de
sonido contiguas, trate de posicionar el micrófono de tal
manera que la fuente de interferencia se sitúe en la zona
angular de la mayor extinción del micrófono (aprox. 135°,
ver diagrama polar).
28
Page 5
Diagrama polar
0
5
5
0
50
80
50
0
000
z
000
z
z
6000
z
z
z
z
000 Hz
50
60
0
80
90
0
00
00
000
000
0000
0000
,
m
,
m
0
v
1
1
2
12
1
125 H
250 H
H
1
Respuesta de frecuencia
B
- 4
-
12
1
1
2
4
H
H
H
1
H
-
- 7
-
2
1
1
2
1
5 c
2
1
2
29
Page 6
Datos técnicos
Principio transductor dinámico
Margen de transmisión 40.....15.000 Hz
Característica direccional extra-ovalada
Actor de transmisión
en campo acústico libre
en vacío (1kHz) 1,5 mV/Pa
Impedancia nominal (con 1 kHz) 350 Ω
Impedancia terminal mín. 1 kΩ
Conector XLR-3
Medidas 55 mm
x 34 mm
x 134 mm
Peso 140 g
Asignación de terminales XLR-3
+
+
12
3
XLR
1
+
2
3
+
12
3
XLRXLR
30
Page 7
Vista general de las aplicaciones del micrófono
Modelo
Aplicación
Canto x xxxxx
Coros x
Estudio,
instrumentos acústicos
Orquesta x
Instrumentos de metal /
saxofón
Guitarra acústica x
Bajo acústico x
Amplificador de guitarra x
Amplificador de bajo x
e602
e604
e606
xx x
e608
x
e614
e815
e825
e835
e840
e845
e865
Leslie xxx
Piano, piano de cola x
Kick Drum x
Snare Drum x xx
Tam-tam suspendido x xx
Tam-tam con pie xxx
Congas x xx
Platillos x
Percusión x xxx
Overhead x
31
Page 8
32
Page 9

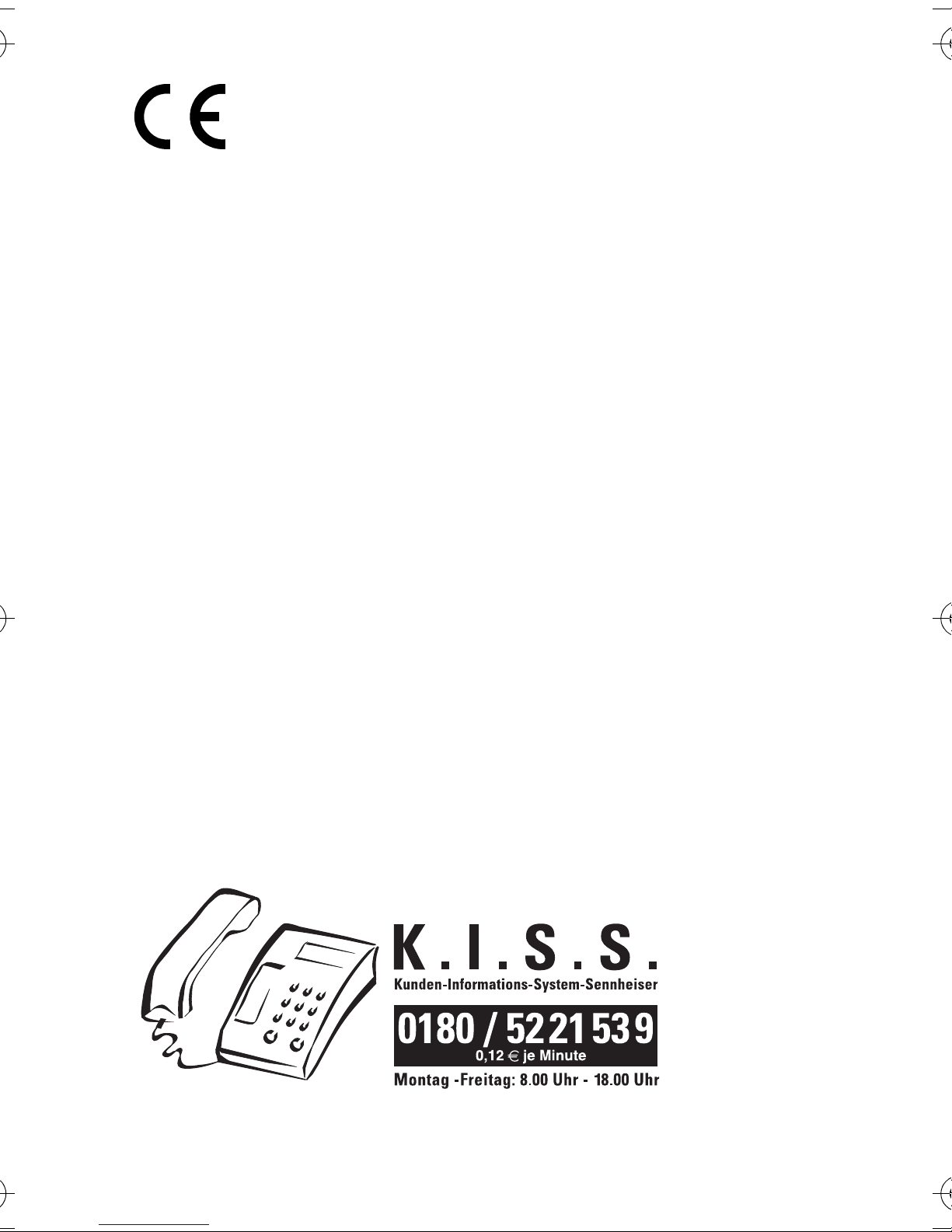

Konformitätserklärung
Sennheiser electronic GmbH & Co. KG erklären, dass dieses Gerät
die anwendbaren CE-Normen und Vorschriften erfüllt.
Approval
Sennheiser electronic GmbH & Co. KG declare that this device is
in compliance with the applicable CE standards and regulations.
Certification
Sennheiser electronic GmbH & Co. KG déclarons que cet appareil
est en conformité avec les normes CE.
Certificazione
Sennheiser electronic GmbH & Co. KG diachiara che questo apparecchio risponde alle normative e alle prescrizioni CE applica bil i.
Autorizacion
Sennheiser electronic GmbH & Co. KG declara que este aparato
cumple las normas y directrices de la CE aplicab les .
Vergunning
Sennheiser electronic GmbH & Co. KG verklaren, dat dit toestel
voldoet aan de toepasselijke CE-normen en voorschriften.
Diese Service-Nummer gilt nur für Deutschland
Page 10
Sennheiser electronic GmbH & Co. KG
30900 Wedemark, Germany
Phone +49 (5130) 600 0
Fax +49 (5130) 600 300
www.sennheiser.com
Printed in Germany Publ. 09/04 511651/01
