Sennheiser 416 User Manual

0°

90°

~

250 Hz-"-

500Hz---

1000 Hz-

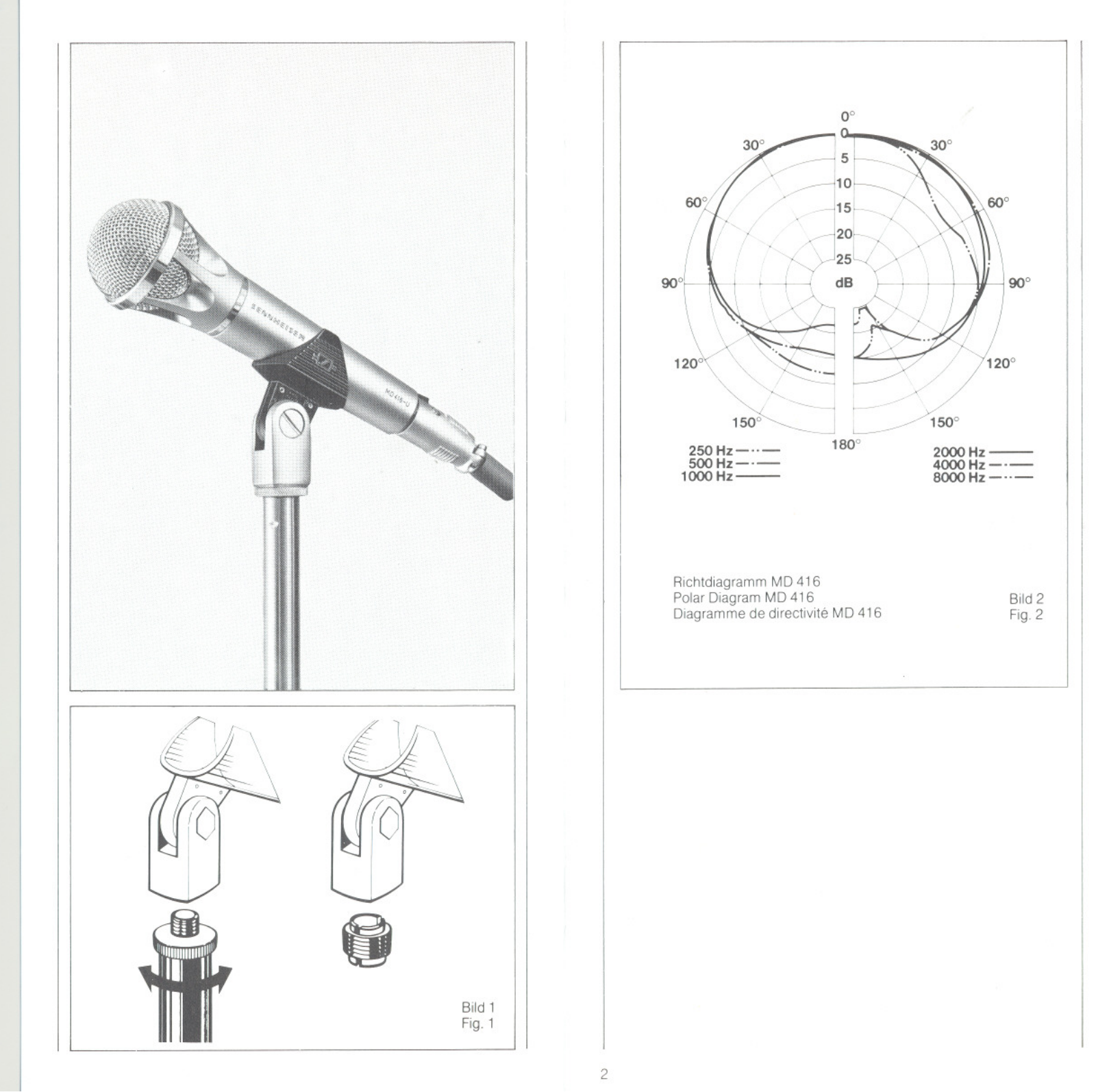

Richtdiagramm MD416
Polar Diagram MD416 Bild2
Diagramme de directiviteMD416 Fig.2

2000Hz-

4000Hz---
8000Hz----

Fig.1

2

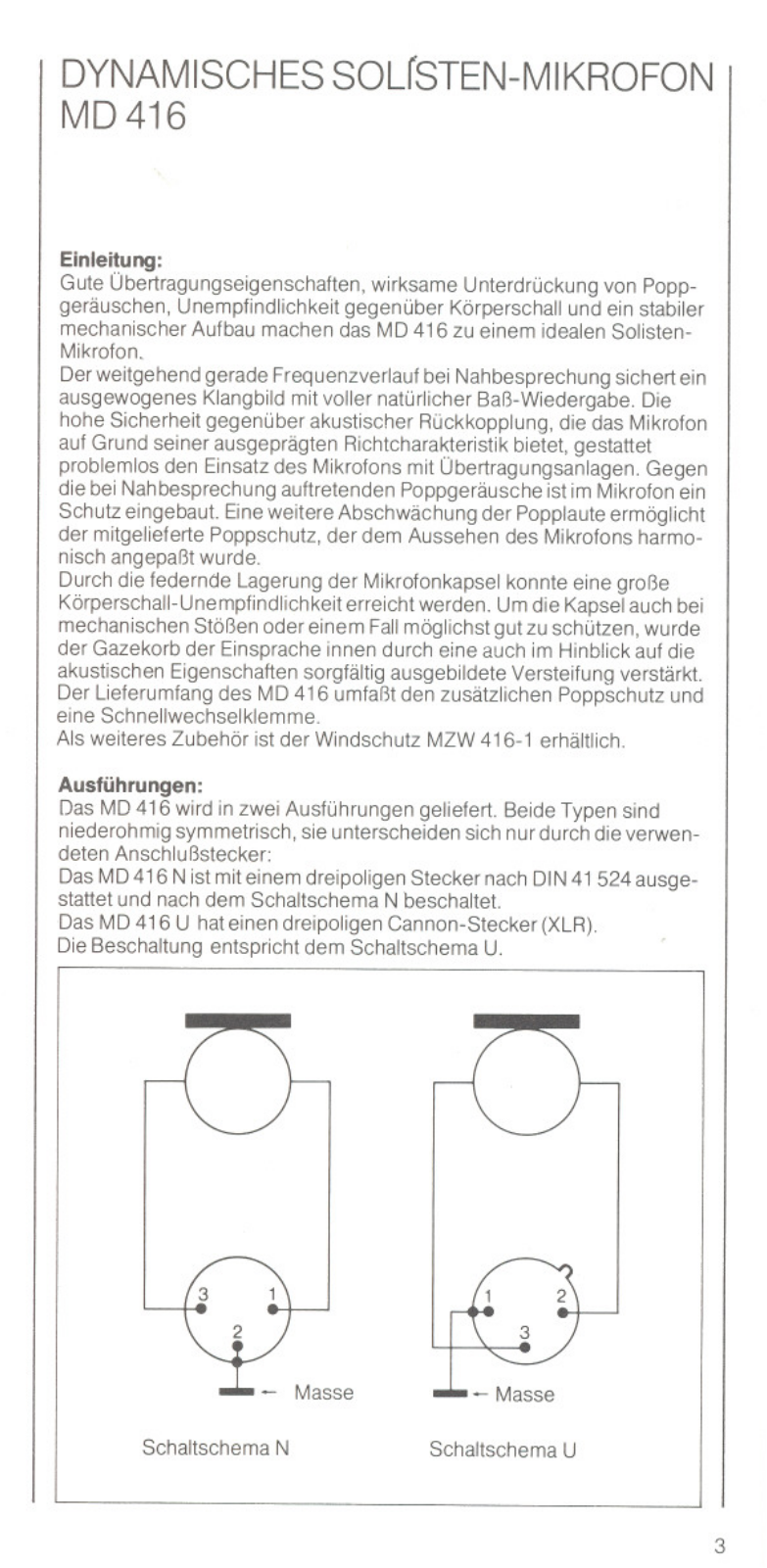

DYNAMISCHES SOUSTEN-MIKROFON

MD416

Einleitung:

Gute Übertragungseigenschaften, wirksame Unterdrückung von Popp-
geräuschen, Unempfindlichkeit gegenüber Körperschall und ein stabiler
mechanischer Aufbau machen das MD 416 zu einem idealen Solisten-
Mikrofon,

Der weitgehend gerade Frequenzverlauf bei Nahbesprechung sichert ein
ausgewogenes Klangbild mit voller natürlicher Baß-Wiedergabe, Die
hohe Sicherheit gegenüber akustischer Rückkopplung, die das Mikrofon
auf Grund seiner ausgeprägten Richtcharakteristik bietet, gestattet
problemlos den Einsatz des Mikrofons mit Übertragungsanlagen, Gegen
die bei Nahbesprechung auftretenden Poppgeräusche ist im Mikrofon ein
Schutz eingebaut Eineweitere Abschwächung der Popplaute ermöglicht
der mitgelieferte Poppschutz, der dem Aussehen des Mikrofons harmo-
nisch angepaßt wurde,

Durch die federnde Lagerung der Mikrofonkapsel konnte eine große
Körperschall-Unempfindlichkeit erreicht werden, Um die Kapsel auch bei
mechanischen Stößen oder einem Fallmöglichst gut zu schützen, wurde
der Gazekorb der Einsprache innen durch eine auch im Hinblick auf die

akustischen Eigenschaften sorgfältig ausgebildete Versteifung verstärkt
Der Lieferumfang des MD 416 umfaßt den zusätzlichen Poppschutz und

eine Schnellwechselklemme.
Als weiteres Zubehör ist der Windschutz MZW 416-1 erhältlich.

Ausführungen:

Das MD 416 wird in zwei Ausführungen geliefert. Beide Typen sind
niederohmig symmetrisch, sie unterscheiden sich nur durch die verwen-

deten Anschlußstecker:
Das MD 416 Nist mit einem dreipoligen Stecker nach DIN 41 524 ausge-

stattet und nach dem Schaltschema N beschaltet
Das MD 416 U hateinen dreipoligen Cannon-Stecker (XLR).

Die Beschaltung entspricht dem Schaltschema U.

- Masse

Schaltschema N

Schaltschema U

3
