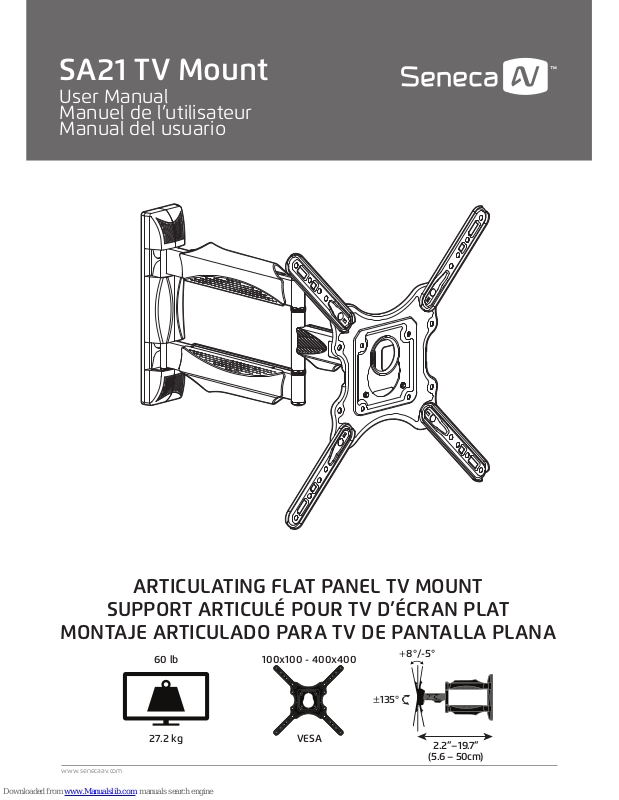

Page 1
ARTICULATING FLAT PANEL TV MOUNT
SUPPORT ARTICULÉ POUR TV D’ÉCRAN PLAT
MONTAJE ARTICULADO PARA TV DE PANTALLA PLANA
www.senecaav.com
SA21 TV Mount
User Manual
Manuel de l’utilisateur
Manual del usuario
VESA
100x100 - 400x400
27.2 kg
60 lb
+8°/-5°
2.2”– 19.7”
(5.6 – 50cm)
±135°
Page 2
Introduction
Introduction
Merci d’avoir choisi un support mural articulé de Seneca AV. Le SA21 est conçu pour monter les téléviseurs à écran plat pesant
jusqu’à 60 lb (27.2 kg), s’étend jusqu’à 19.7” (49.8 cm) à partir de votre mur, vous permettez de pivoter à gauche et à droite 135°, et
de l’incliner votre téléviseur +8°/-5°.
Lisez ces instructions avant d’installer le support mural. Si vous ne comprenez pas ces instructions ou vous avez des doutes quant
à la sécurité de l’installation, s’il vous plaît consultez un installateur qualifié pour installer ce support. Assurez-vous qu’il n’y a pas de
pièces défectueuses ou manquantes. N’utilisez pas les pièces défectueuses. Si il manque du matériel, ou si vous n’êtes pas certain
si la partie est défectueux, contacter Seneca AV directement au 1-855-430-4708 ou par courriel à par e-mail à support@senecaav.
com. Ce produit ne doit pas être monté sur les murs à ossature d’acier ou des murs en blocs de béton. Consultez un installateur
qualifié si vous n’êtes pas sûr du type de mur que vous pourriez avoir. Seneca AV ne peut pas être responsable pour des
dommages matériels ou des blessures causés par un montage, assemblage, manipulation ou utilisation incorrecte de ce produit.
Introducción
Gracias por elegir un soporte de pared articulado Seneca AV. El SA21 ha sido diseñado para el montaje de televisores de pantalla
plana con un peso máximo de 60 lb (27.2 kg), con una extensión máxima de 19.7” (49.8 cm) desde la pared, permitiendo un giro de
izquierda a derecha con un ángulo de hasta 135° y una inclinación del TV de +8°/-5°.
Lea completamente estas instrucciones antes de instalar este montaje. Si no entendiera alguna de ellas, o tuviera dudas sobre la
seguridad de la instalación, por favor, consulte a un contratista de instalaciones calificado para que se encargue de la instalación de
este montaje. Asegúrese de que no falte ninguna de las partes y de que estas no presentan defectos. Si no estuviera seguro de si
una parte fuera defectuosa, llame directamente a Seneca AV al 1-855-430-4708 envie un e-mail directamente a support@senecaav.
com. Este producto no deberá montarse en paredes con travesaños de acero o paredes de bloques de hormigón. Consulte a un
contratista de instalaciones calificado si no estuviera seguro de su tipo de pared. Seneca AV no se hace responsable de los daños
materiales o lesiones provocadas por un montaje o alzado incorrecto o un uso inadecuado del producto.
CAUTION
The maximum loading weight is 60 lb (27.2 kg). This wall mount is intended for use only up to the maximum weight
restriction as indicated. Use with products heavier than the maximum weights indicated may result in instability causing possible
injury. The wall you plan to ax the Seneca AV mount to must be able to suppor t more than 5 times the weight of the television
and the wall mount combined. Do not use this product for any purpose other than to mount a flat panel TV on a vertical surface
as outlined in this manual. Improper installation may cause damage to your T V or serious injury. This product should not be
mounted on steel stud walls or cinder block walls. Consult a qualified installation contractor if you are unsure about the type of
wall you may have.
ATTENTION
Le poids de chargement maximale est de 60 lb (27.2 kg). Ce système de fixation murale est destiné à être utilisé
uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut
causer une instabilité et des blessures. Ce produit ne doit pas être monté sur les murs à ossature d’acier ou des murs en blocs
de béton. Consultez un installateur qualifié si vous n’êtes pas sûr du type de mur que vous pourriez avoir. Nous faisons tout
eort d’assurer que tout le matériel nécessaire est inclus. Le mur que vous prévoyez d’installer le support Seneca AV doit être en
mesure de supporter plus de 5 fois le poids de la télévision et le système de fixation murale combinés. N’utiliser pas ce produit
pour tout autre but que de monter un téléviseur à écran plat sur une surface verticale, tel qu’expliqué dans ce manuel. Une
mauvaise installation peut causer des dommages à votre téléviseur ou de blessure grave.
PRECAUCIÓN
El peso máximo de carga es de 60 lb (27.2 kg). Este montaje de pared ha sido pensado únicamente para instalaciones
que no excedan el peso máximo indicado. Si el peso del producto excediera el especificado, podría dar como resultado una
instalación inestable, lo que podría causar lesiones. Este producto no deberá montarse en paredes con travesaños de acero
o paredes de bloques de hormigón. Consulte a un contratista de instalaciones cualificado si no estuviera seguro de su tipo de
pared. La pared a la que tenga pensado fijar el montaje Seneca AV deberá poder aguantar un peso 5 veces superior al del propio
televisor y el montaje de pared combinados. No le dé a este producto unos usos que no sean el del montaje de un televisor de
pantalla plana en una superficie vertical, tal y como se indica en este manual. Una instalación incorrecta podría causar daños en
su televisor o lesiones graves.
Thank you for choosing a Seneca AV articulating wall mount. The SA21 is designed to mount a flat panel television weighing up to
60 lb (27.2 kg), extend up to 19.7” (49.8 cm) from your wall, allow you to swivel left and right 135°, and tilt your TV +8°/-5°.
Read these instructions fully before assembly and installation of this mount. Visit our website at senecaav.com for the most
recent version of this manual. If you do not understand these directions, or have any doubts about the safety of the installation,
please consult a qualified installation contractor. Make sure there are no defective or missing parts. Do not use defective parts.
If there is hardware missing, or if you are uncertain whether the part is defective, call Seneca AV directly at 1-855-430-4708 or
email [email protected]. Seneca AV cannot be liable for property damage or injury caused by incorrect mounting, incorrect
assembly, lifting or incorrect use of this product.
2
SA21 | www.senecaav.com
See installation video online at:
Regarder la video d’installation en ligne à:
Vea el vídeo de instalación online en:
www.senecaav.com
Page 3
3
SA21 | www.senecaav.com

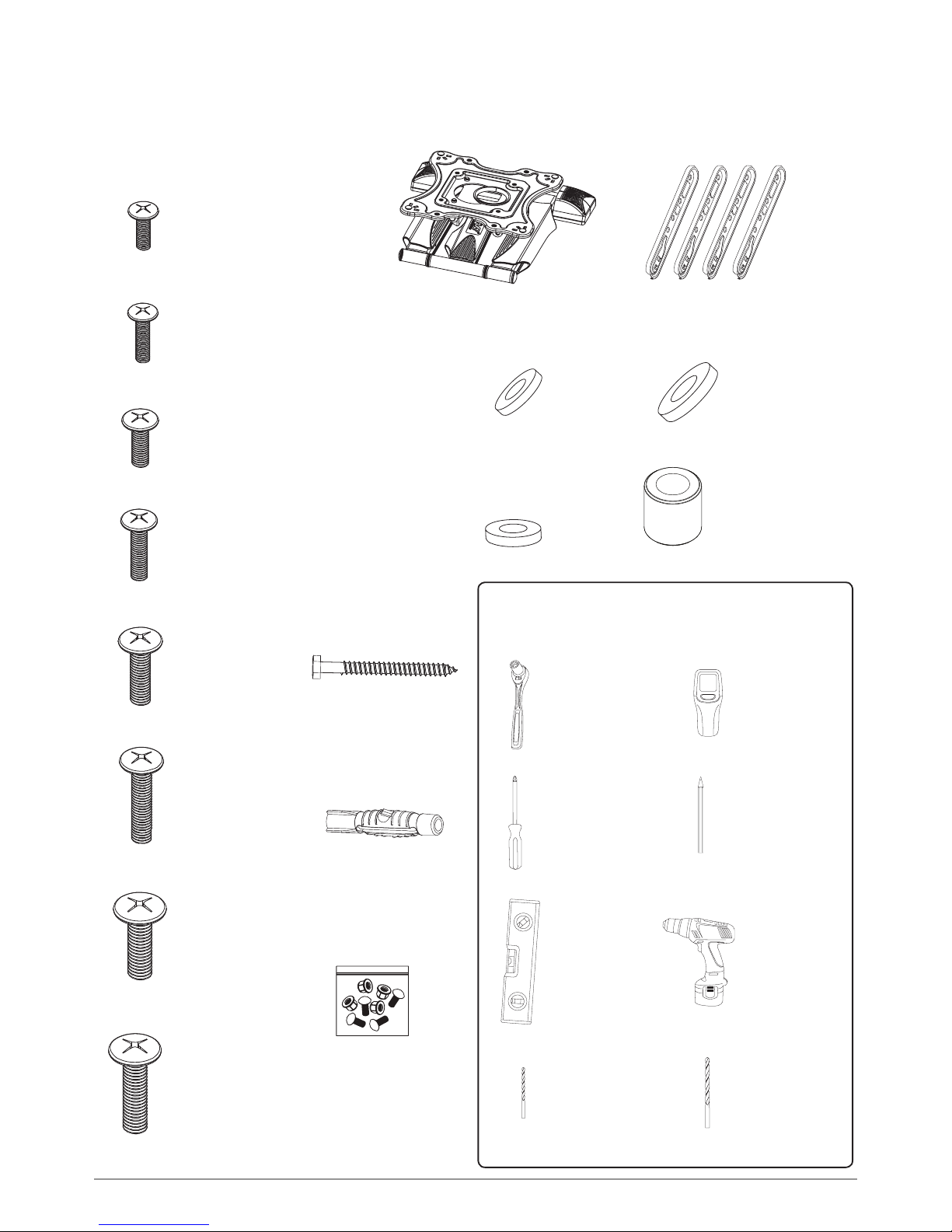

Supplied Parts and Hardware / Matériel et les pièces fournies /
Partes suministradas y materiales
M4 x 15 mm
M5 x 15 mm
M4 x 25 mm
M7 x 80 mm
x4
x4
x4
400x400 VESA
Bolts/Boulons/Pernos
x4
5 mm
x4
x4
12 mm
x4
M5 x 25 mm
x4
M6 x 25 mm
M8 x 25 mm
M6 x 35 mm
x4
x4
x4
M8 x 35 mm
x4
Bolts/
Boulons/
Pernos:
Washers/
Rondelles/
Arandelas:
Spacers/
Entretoises/
Separadores:
M6
x4
M8
x4
Required Tools/
Outils Nécessaires/
Herramientas Necesarias:
Stud Finder
Détecteur de montant
Detector de vigas
Level
Niveau de menuisier
Nivel de carpintero
Drill
Perceuse
Taladro
3/8” Masonry Bit
Forets de
maçonnerie 3/8”
3/8” broca de
masonería
3/16” Wood Bit
Forets à bois 3/16”
3/16” broca para
madera
Pencil
Crayon
Lápiz
Socket Set
Jeu de douilles
Conjunto del socket
Phillips Screwdriver
Tournevis Phillips
Destornillador Phillips
Concrete Anchor/
Ancrage pour béton
Anclaje para hormigón
Page 4
4
SA21 | www.senecaav.com
Project Overview / Le projet, en bref /
Descripción del proyecto
1. Select TV Screws and Spacers
Choisissez les écrous et entretoises de télé
Seleccione los tornillos de televisión y espaciadores
2. Configure and Attach TV Plate
Configurez et attachez la plaque de télé
Configurar y fijar la placa de TV
3. Choose TV Height & Install Mount
Choisissez la hauteur du télé & Installez le support
Elija la altura para el TV & Instalar el soporte
4. Hang and Secure TV
Attachez et sécurez le télé
Cuelgue y asegure el TV
5. Final Adjustments/Cable Management
Ajustements finals/gestion des câbles
Los ajustes finales / gestión de cables
IMPORTANT: Read this entire document before attempting installation
IMPORTANT: Lisez ce document avant de procéder à l’installation
IMPORTANTE: Lea este documento antes de intentar la instalación
If you have any problems or diculty while following these instructions, call
Seneca AV directly at 1-855-430-4708 or email [email protected].
Si vous avez des problèmes ou des questions en suivant ces instructions,
appelez Seneca AV directement à 1-855-430-4708 ou envoyez un courriel à
[email protected].
Si usted tiene algún problema o dificultad al seguir estas instrucciones, llame
directamente a Seneca AV al 1-855-430-4708 o por correo electrónico
[email protected].
Page 5
5
SA21 | www.senecaav.com

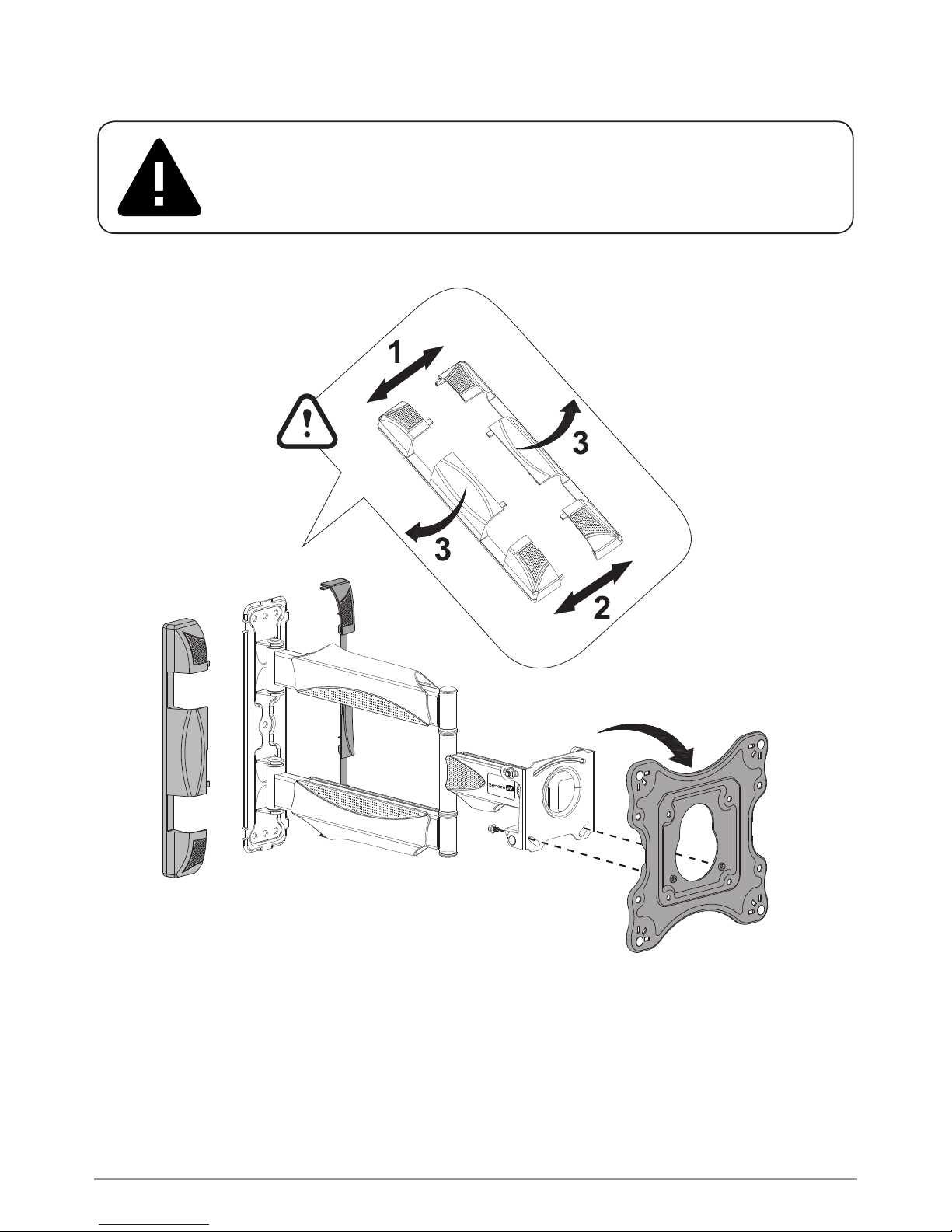

IMPORTANT: Disassemble mount before proceeding to step 1
IMPORTANT: Démontez le support avant de commencer étape 1.
IMPORTANTE: Desmonte el soporte antes de proceder con el paso 1
Page 6
6
SA21 | www.senecaav.com

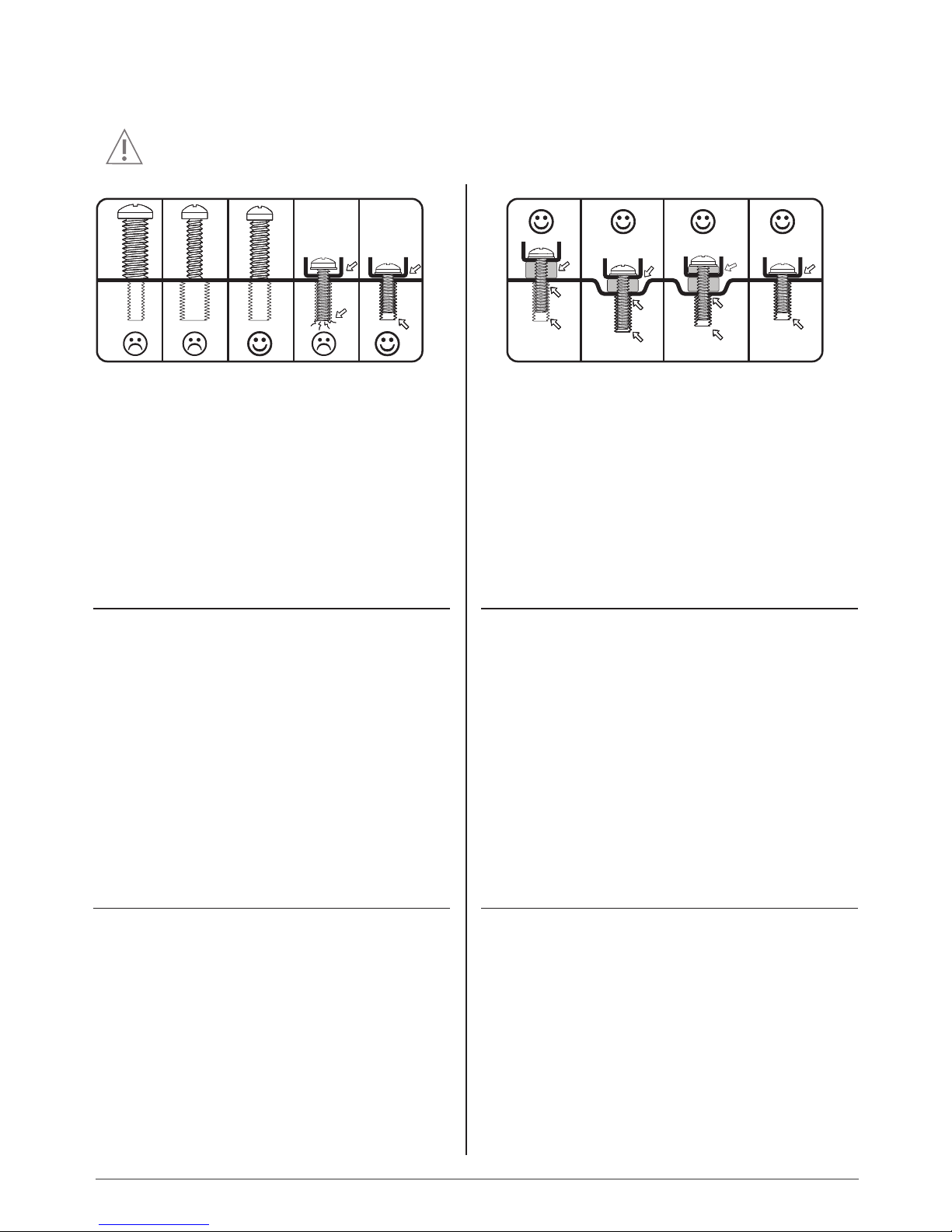

1. Select TV Screws and Spacers / Choisissez les écrous et
entretoises de télé / Seleccione los tornillos y espaciadores
WARNING/ AVERTISSEMENT/ PRECAUCIÓN
Do not lay the TV face down on its front. Lean against a wall or use a TV stand.
Ne posez pas la téléviseur sur son front. Restez contre un mur ou utilisez un stand de TV.
No deje el televisor posado sobre su cara de cristal. Apóyese contra una pared o un soporte de TV.
The back of your TV features 4 screw
holes in a square or rectangular pattern.
this is where the SA21 will mount to your
TV. Seneca AV provides 4 dierent screw
sizes across dierent lengths. This guide
will help you select the right screws
for your TV. You will only use 4 of the
provided screws to mount your TV, the
rest are not needed.
L’arrière de votre télé possède 4 trous
d’écrou en forme d’un carré ou d’un
rectangle. Le SA21 s’attachera à votre télé
en utilisant ces trous. Seneca AV fournit
4 écrous des tailles diérentes, tous en
longueurs diérentes. Ce guide vous
aidera de choisir les bons écrous pour
votre télé. Vous utiliserez seulement 4
des écrous fournis pour attacher le télé
au support. Le restant des écrous ne
seront pas utilisés.
La parte posterior de su televisor cuenta
con 4 orificios en un patrón cuadrado
o rectangular. Aquí es donde el SA21
se montará en el televisor. Seneca AV
ofrece 4 tamaños de tornillos diferentes
a través de longitudes diferentes. Esta
guía le ayudará a seleccionar los tornillos
adecuados para su televisor. Se deben
usar sólo 4 de los tornillos provistos para
montar el televisor, no se necesita el
resto.
Plastic spacers are also provided in 2
thicknesses to allow the mount to work
with TVs that have recessed mount holes,
protrusions, or inputs in the way. They can
also be used to prevent the TV screws
from going too deep and damaging your
TV. You may not need spacers for your TV,
thats OK.
Des entretoises en plastique sont aussi
fournies en 2 épaisseurs diérents pour
permettre l’utilisation de ce support avec
des télés qui possèdent des trous de
montage enfoncés, des saillies, ou des
entrées qui rendent l’installation plus
dicile. Les entretoises peuvent aussi
être utilisées pour assurer que les écrous
n’entrent pas trop loin dans votre télé et
causent des dommages. C’est possible que
vous n’aurez pas besoin des entretoises, et
ça va.
Separadores de plástico también se
proporcionan en 2 grosores para permitir
el montaje con los televisores que tienen
agujeros de montaje empotrado, salientes,
o que cuente con entradas de conexiones
en el camino. También se pueden utilizar
para evitar que los tornillos vayan
demasiado profundo y puedan dañar su
TV. Puede que no necesite separadores
para su televisor, eso está bien.
1.1 M4 / M5 / M6 / M8 1.2 5mm / 12mm
Page 7
V.E.S.A
100 x 100
200 x 100
200 x 200
V.E.S.A
200 x 300
200 x 400
300 x 200
300 x 300
400 x 200
400 x 400
2b.
Pg.8
2a.
7
SA21 | www.senecaav.com

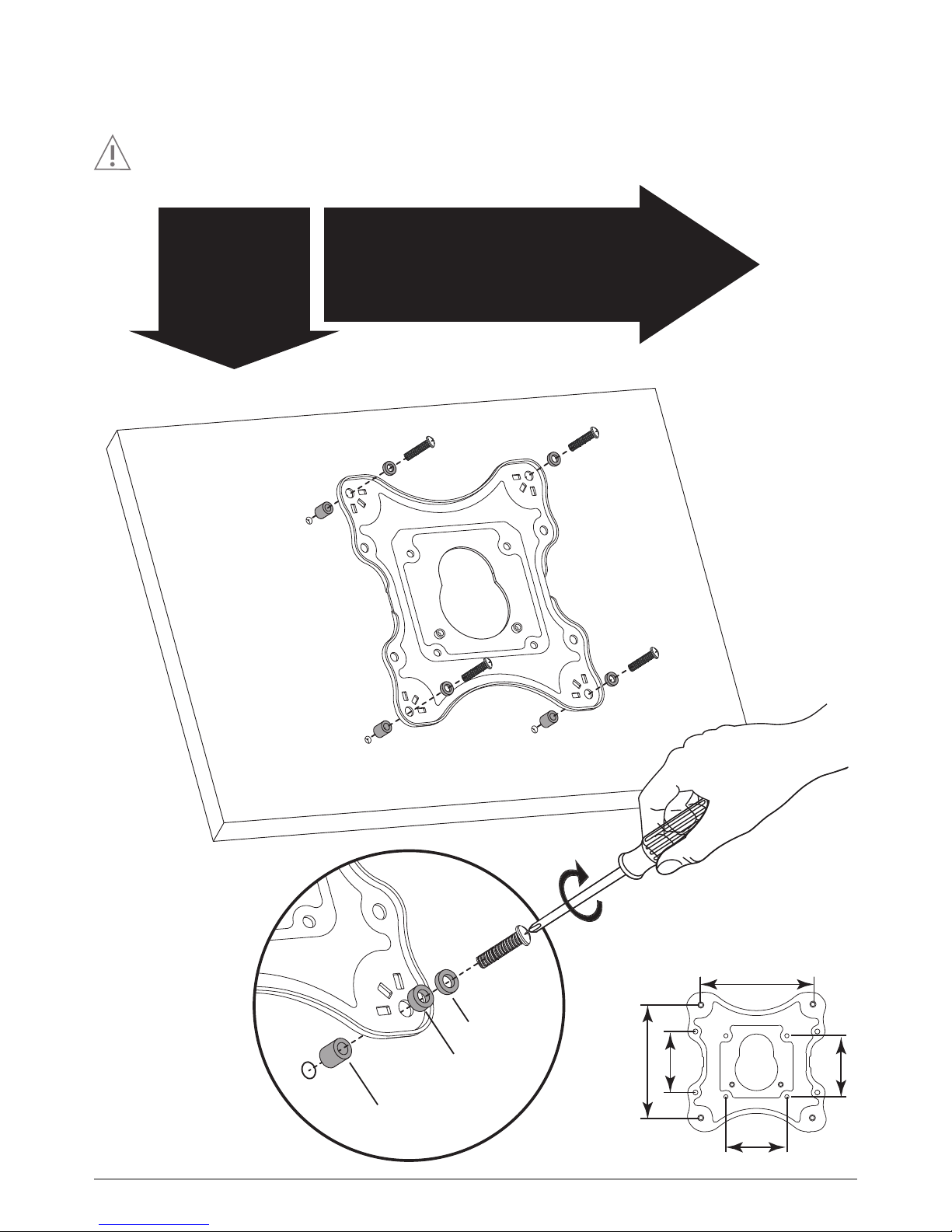

2. Configure and Attach TV Plate / Configurez et attachez la
plaque de télé / Configurar y fijar la placa de TV
2a.
V.E.S.A. refers to the horizontal and vertical distance between the mounting holes in mm.
V.E.S.A. Fait référence à la distance horizontale et verticale entre les trous de montage en mm.
V.E.S.A. Se refiere a la distancia horizontal y vertical entre les agujeros en mm de montaje.
M6
5mm/
12mm
5mm/
12mm
200
200
200
100
100
100
300
400
*
*
*
*Optional/ Optionnel/ Optionnel
Page 8
8
SA21 | www.senecaav.com

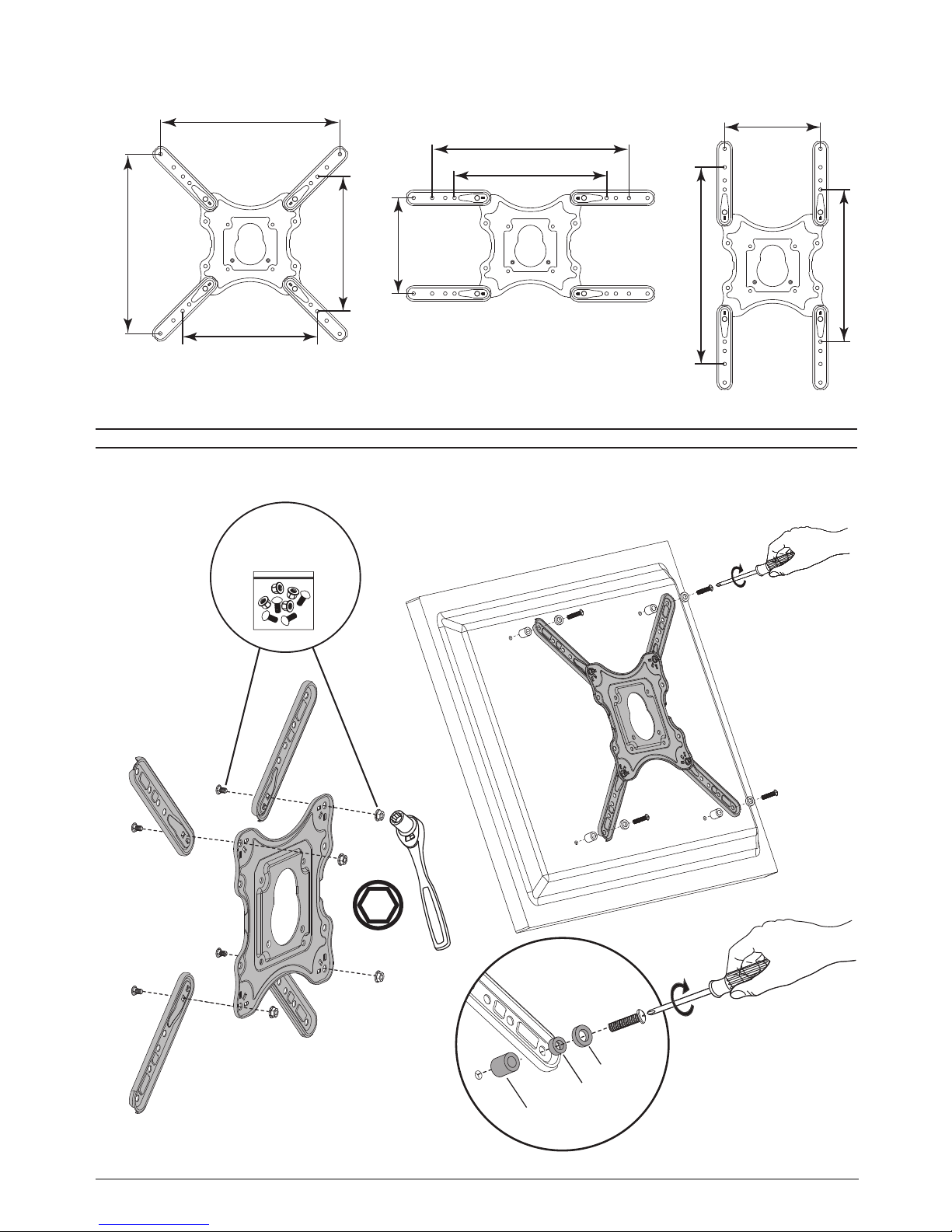

2b.
2.1 2.2
10mm
200
300
400
400 300
200
300
300
400
400
400x400 VESA
Bolts/Boulons/Pernos
M6
5mm/
12mm
5mm/
12mm
Determine configuration before proceeding / Déterminez la configuration avant de continuer. / Determine la configuración antes de continuar
*
*
*
*Optional/ Optionnel/ Optionnel
Page 9
9
SA21 | www.senecaav.com
CAUTION
Make sure the supporting sur face will s uppo rt the load limits outlined in the Caution at the bottom o f page t wo. Tighte n lag bo lts until t he wall plate
is snug fl at aga inst the wall. Do not over tighten lag bolts. Each lag bolt must be located in the wood s tud.
ATTENTION:
Assurez-vous que la surf ace porteuse suppor te la limite de poids mentionné e dans les aver tis seme nts de précaution en bas de la pa ge deux. Ser rez le s vis
tire-fond jusqu’à ce que la p laqu e mura le soi t bien fi xée con tre le mur. Ne serrez pas exces sivement les vis tire-fond. Chaque vis tire-fond doit être situé e au
centre d’un montant en bois.
PRECAUCIÓN
Asegúrese de que la supe rficie de ap oyo soportará los límites de carga destaca dos en la Prec aución de la parte inferior de la página dos . Apr iete los
tirafondos has ta que la plac a de pared quede plana y ajusta da contra la p ared . No apr iete en exceso los tirafondos. Cada tira fondo deberá estar atornillado a
un travesaño de madera.
3.1 3.2
3.3

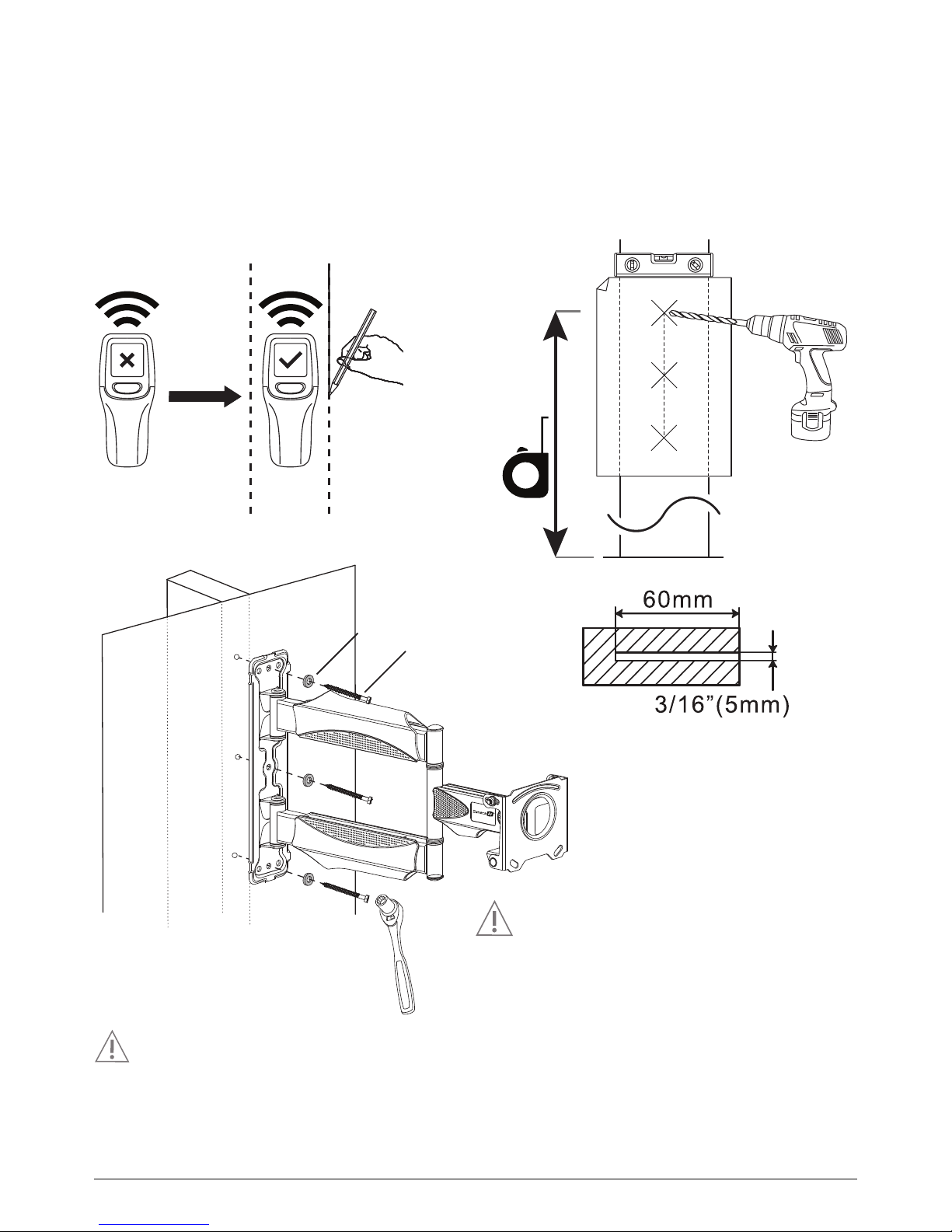

3a. Wood Stud Wall/ Mur de montants en bois/ Pared de vigas de madera
Mount height depends on TV size, viewing position, and personal preference.
La hauteur du support varie selon la taille du téléviseur, la position de visualisation et
depréférence personnelle.
La altura a la que se instala el montaje depende del tamaño de la televisión, la posición de
visualización, y las preferencias personales.
M7 x 80
M8
WARNING/ AVERTISSEMENT/ PRECAUCIÓN
Do not use the provided concrete anchors to ax
the mount to drywall.
N’utilisez pas les ancres de béton pour fixez le
support à un mur de cloison sêche.
No use los anclajes de hormigón provistos para
fijar el montaje en paneles de yeso.
Page 10
Anchor/
Ancrage/
Anclaje:
x4
10
SA21 | www.senecaav.com
CAUTION
Make sure the concre te or br ick wall is at least 2.5” thick . Make sure th e anch or is seated completely fl ush wi th the concrete surface even i f there
is anot her layer of material, su ch as dr ywall. If drywall is over 5/8” thick custom lag bol ts must be us ed. Co ncre te mus t be a minimum of 2000psi in
den si ty.
ATTENTION:
Assurez-vous que le mur en béton ou en b rique est d ’au moins 2,5” d’épaisseur. Ass urez-vous que l ’ancre est complètement ras avec la surface du bé ton,
même s’il y a une autr e couche de matérial, comme le placoplâtre. Si le placop lâtr e est supér ieure à 5/8” d’épaisseur, des tire-fonds personnalisés doivent être
util isés . La de nsité du béton doit être supérieure à 2 000 ps i.
PRECAUCIÓN
Asegúrese de que el hormigón o p ared de ladr illo sea de al menos 2 .5” de espesor. Asegúrese de que el anc la esté asentado completamente y e nras ada con
la superficie de hormigón, in clus ive si hay otra capa de material , tales como p aneles de yeso. Si la tablaroca tiene un grosor de más de 5/8” s e deberan us ar
pernos personalizados. El concreto debe ser de un mínimo de 2000 psi de densidad.
3.1
3.2

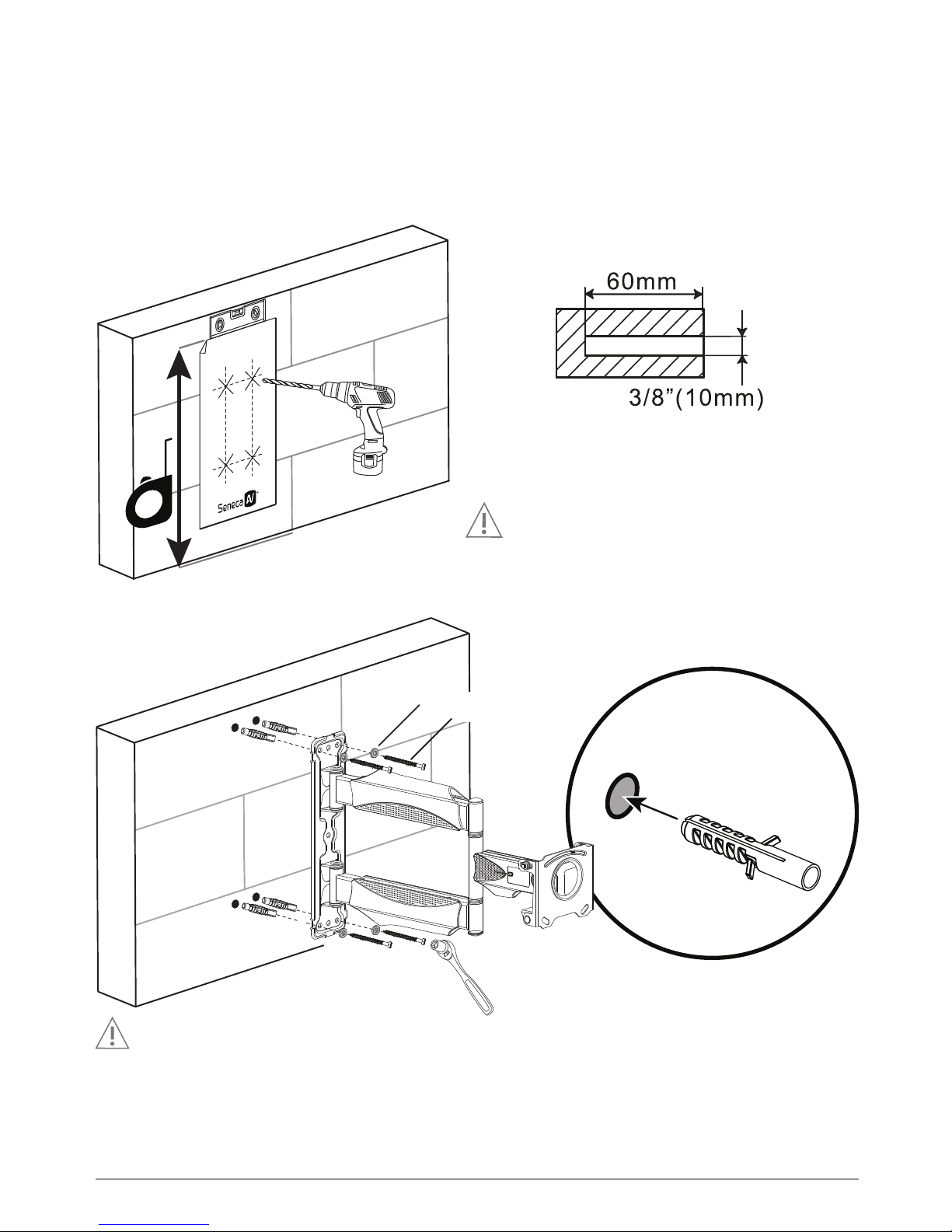

3b. Brick or Concrete/ Brique ou béton/ Ladrillo u hormigón
Mount height depends on TV size, viewing position, and personal preference.
La hauteur du support varie selon la taille du téléviseur, la position de visualisation et
depréférence personnelle.
La altura a la que se instala el montaje depende del tamaño de la televisión, la posición de
visualización, y las preferencias personales.
WARNING/ AVERTISSEMENT/ PRECAUCIÓN
Do not use the provided concrete anchors to afix
the mount to drywall.
N’utilisez pas les ancres de béton pour fixez le
support à un mur de cloison sêche.
No use los anclajes de hormigón provistos para
fijar el montaje en paneles de yeso.
M7 x 80
M8
Page 11
11
SA21 | www.senecaav.com

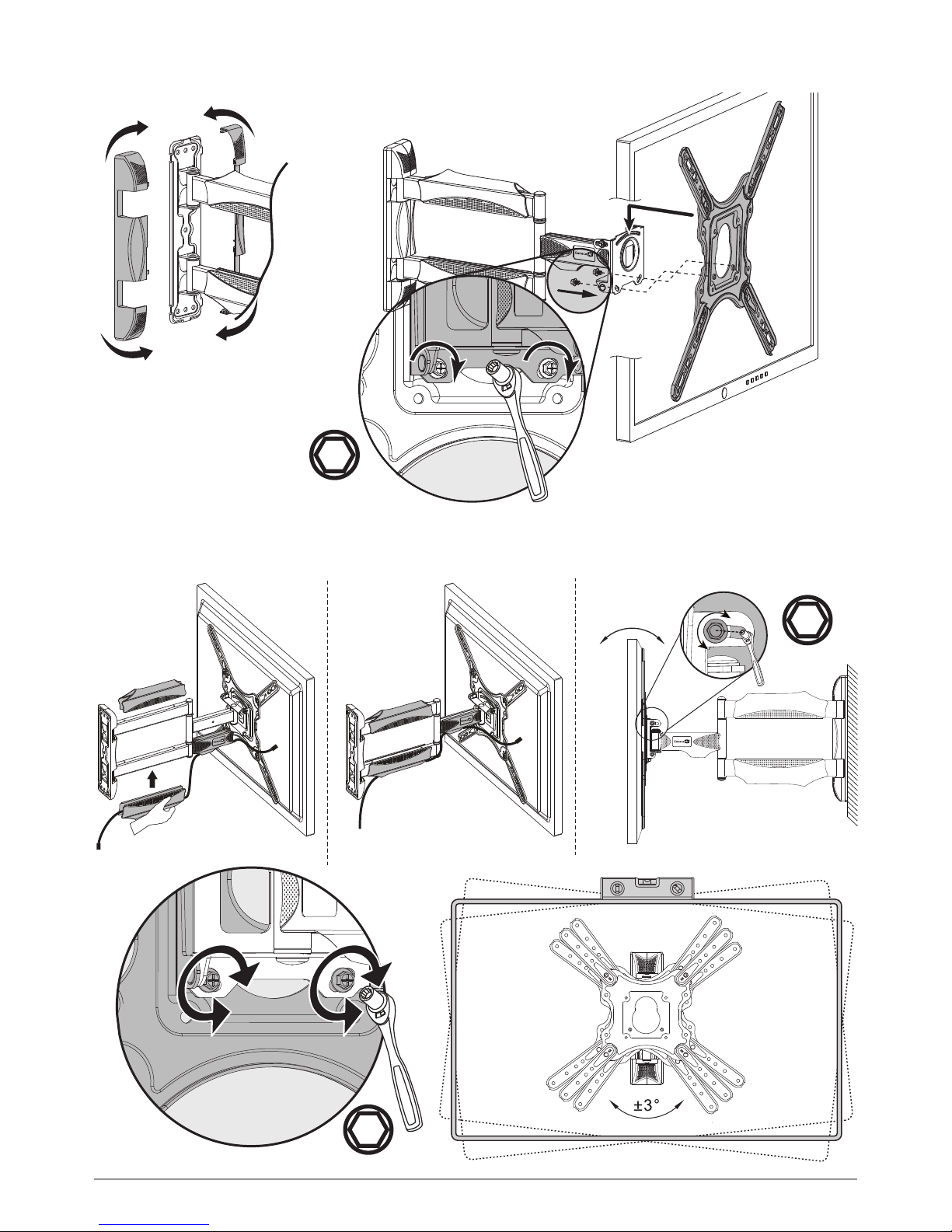

5. Final Adjustments/Cable Management / Ajustements finals/gestion des
câbles / Los ajustes finales / gestión de cables
+ 8 °/ -5°
10mm
10mm
4. Hang and Secure TV / Attachez et sécurez le télé / Cuelgue y asegure el TV
5.1 5.2
5.3
10mm
Page 12
www.senecaav.com
18-04
Check out more great products from Seneca AV
Découvrez d’autres produits de haute qualité par Seneca AV
¡Conozca alguno más de los grandes productos Seneca AV
SM61 SN21
www.senecaav.com
1-855-430-4708
Limited Warranty to Original Purchaser
Seneca AV warrants the equipment it manufactures to be free from defects in material and workmanship for the following limited warranty period of: 24 months
parts and labour.
If equipment fails because of such defects and Seneca AV or an authorized dealer is notified within 24 months from the date of shipment with proof of original
invoice, Seneca AV will, at its option, repair or replace the equipment, provided that the equipment has not been subjected to mechanical, electrical, or other
abuse or modifications. Equipment that fails under conditions other than those covered will be repaired at the current price of parts and labor in eect at the
repair. Such repairs are warranted for 90 days from the day of reshipment to the original purchaser. This warranty is in lieu of all other warranties expressed or
implied, including without limitation, any implied warranty or merchantability or fitness for any particular purpose, all of which are expressly disclaimed.
Customers will be responsible for obtaining a Return Authorization as well as shipping costs to return product to a Seneca AV location or authorized depot listed
on the website. If the equipment is covered under the warranty provisions above, Seneca AV will repair or replace, and be responsible for return shipping to the
customer. Please keep the original packaging so products will not be damaged during shipping, and we recommend you insure your shipment. If equipment fails
outside the warranty provisions, customers will be quoted repair and return shipping costs prior to work being performed.
The information in the owner’s manual has been carefully checked and is believed to be accurate. However, Seneca AV assumes no responsibility for any
inaccuracies that may be contained in the manual. In no event will Seneca AV, be liable for direct, indirect, special, incidental, or consequential damages resulting
from any defect or omission in this manual, even if advised of the possibility of such damages.
Warranty
Garantie Limitée à l’Acheteur Initial
Seneca AV garantie que le matériel qu’il produit est exempt de tout défaut dans les matériaux ou dans la main d’oeuvre pour la période de garantie suivante
limitée à: 24 mois pour les pièces et la main d’oeuvre.
Si le matériel tombe en panne du fait desdits défauts et que la notification en est faite à Seneca AV ou un revendeur agrée sous 24 mois à partir de la date de
livraison avec comme preuve la facture originale, Seneca AV réparera ou remplacera, à sa discrétion, le matériel, à condition que le matériel n’ait pas été soumis
à un usage incorrect ou une modification de nature mécanique, électrique ou autre. Le matériel qui tombe en panne sous des conditions autres que celles
couvertes sera réparé au prix courant des pièces et de la main d’oeuvre concernant la réparation. Ces réparations sont garanties 90 jours à partir du jour de la
nouvelle livraison à l’acheteur initial. Cette garantie tient lieu de toute autre garanties explicite ou tacite, y compris sans limitation, toute garantie tacite de qualité
marchande ou d’adaptabilité à un but particulier, ces dernières ne pouvant expressément pas faire l’objet d’une renonciation.
Les clients seront responsables pour l’obtention d’une autorisation de retour, ainsi que les frais pour retourner des produits à un endroit Seneca AV ou un dépôt
autorisée, trouvé sur le site Web. Si le matériel est couvert selon les dispositions de la garantie ci-dessus, Seneca AV réparera ou remplacera, et sera responsable
de l’expédition de retourau client. S’il vous plaît garder l’emballage original afin que les produits ne seront pas endommagés pendant le transport, et nous vous
recommandons d’assurer votre envoi. Sil’équipement fait défaut en dehors des dispositions de la garantie, les clients seront cotées les frais de réparation et
d’expédition de retour avant que le travail est eectué.
Les informations dans le manuel de l’utilisateur ont été soigneusement vérifiées et sont réputées exactes. Cependant Seneca AV n’engage aucune responsabilité
pour toute inexactitude pouvant apparaitre dans le manuel. Seneca AV ne sera en aucun cas tenu responsable pour les dégâts directs, indirects, spéciaux ou
résultant d’un quelconque défaut ou omission dans ce manuel, même si averti de la possibilité de tels dégâts.
Garantie
Garantía Limitada al Comprador Original
Seneca AV garantiza que las piezas del equipo no presentan ningún defecto material o de funcionamiento por el siguiente periodo de garantía limitado: 24
meses para las piezas y el coste de mano de obra.
Si su equipo fallara debido a dichos defectos y se ha notificado a Seneca AV o un distribuidor autorizado en un periodo inferior a 24 meses desde la fecha de
envío con prueba del recibo original, Seneca AV reparará o sustituirá el equipo, según su criterio, y siempre y cuando no se haya sometido el equipo a abusos
o modificaciones mecánicas, eléctricas o de otro tipo. Si el equipo fallara bajo unas condiciones distintas a las cubiertas por la garantía, será reparado teniendo
en cuenta el precio de las piezas y la mano de obra necesarios para tal fin. Dichas reparaciones están cubiertas por una garantía de 90 días desde la fecha de
reenvío al comprador original. Esta garantía prevalece sobre cualquier otra garantía expresa o implícita, incluyendo, y sin limitación alguna, cualquier garantía
implícita de comercialización o idoneidad para un propósito particular, quedando todas ellas expresamente rechazadas.
Los clientes serán responsables de obtener una autorización de devolución, así como los gastos de envío al devolver el producto a una ubicación de Seneca
AV o depósito autorizado que se lista en el sitio web. Si el equipo está cubierto por las disposiciones de garantía mencionadas, Seneca AV reparará o
reemplazará, y será responsable de envío de devolución al cliente. Por favor, guarde el embalaje original para que los productos no se dañen durante el envío,
y le recomendamos que asegure su envío. Si el equipo falla fuera de las disposiciones de la garantía, los clientes recibirán la estimación de los costos de envío,
reparación y devolución antes de que el trabajo de reparación se realize.
La información contenida en el Manual del usuario ha sido revisada concienzudamente, teniéndose por veraz y exacta. Sin embargo, Seneca AV no se
responsabiliza por las imprecisiones que podría haber en el manual. Seneca AV no será responsable, bajo ninguna circunstancia, de los daños directos, indirectos,
especiales, fortuitos o consiguientes, resultantes de algún defecto u omisión en este manual, incluso aunque se le haya informado acerca de la posibilidad de
dichos daños.
Garantía
SD13
Loading...
