Pasivní venkovní anténa pro digitální vysílání
Návod k použití
CZ
CZ-1
SDA 640
Copyright ©, Fast ČR, a.s. Revision 08/2011
Pasivní venkovní anténa pro digitální vysílání
SDA 640
CZ
CZ-2
Charakteristika
Špičkový příjem digitálního i analogového pozemního vysílání v pásmu UHF
Vysoký zisk
Výborná citlivost a odolnost proti rušení
Anténa je vhodná do oblastí s nízkou úrovní signálu
Použití kvalitních materiálů odolávajících povětrnostním vlivům
Robustní provedení
Jednoduchá montáž
Vestavěný symetrizační člen
F-konektor pro připojení kabelu s minimem ztrát
Technická data
Frekvenční rozsah: UHF 470~862 MHz
Přijímané kanály: 21–69
Zisk: 16 dB
Impedance: 75 Ω
Předozadní poměr: 25 dB
Počet prvků: 42
Polarizace: Horizontální
Dosah: 120 km
Konektor: F-konektor
Instalace
Po rozbalení si překontrolujte kompletnost antény.
Při sestavování a instalaci antény postupujte podle přiloženého návodu.
Přestože montáž antény je velmi jednoduchá, doporučujeme Vám obrátit se na specializovanou rmu z důvodu dosažení
nejlepšího příjmu a možného úrazu při práci ve výškách.
Anténu nainstalujte tam, kde předpokládáte signál vysílače a směrové nastavení provádějte jejím pomalým pootáčením
směrem k vysílači.
Kovové předměty (elektrické vedení, komíny atp.) v bezprostřední blízkosti antény mohou způsobovat nežádoucí rušení.
Jestliže je příjem nedostatečný, přemístěte anténu na jiné vhodné místo.
1. Sestavení ráhna antény

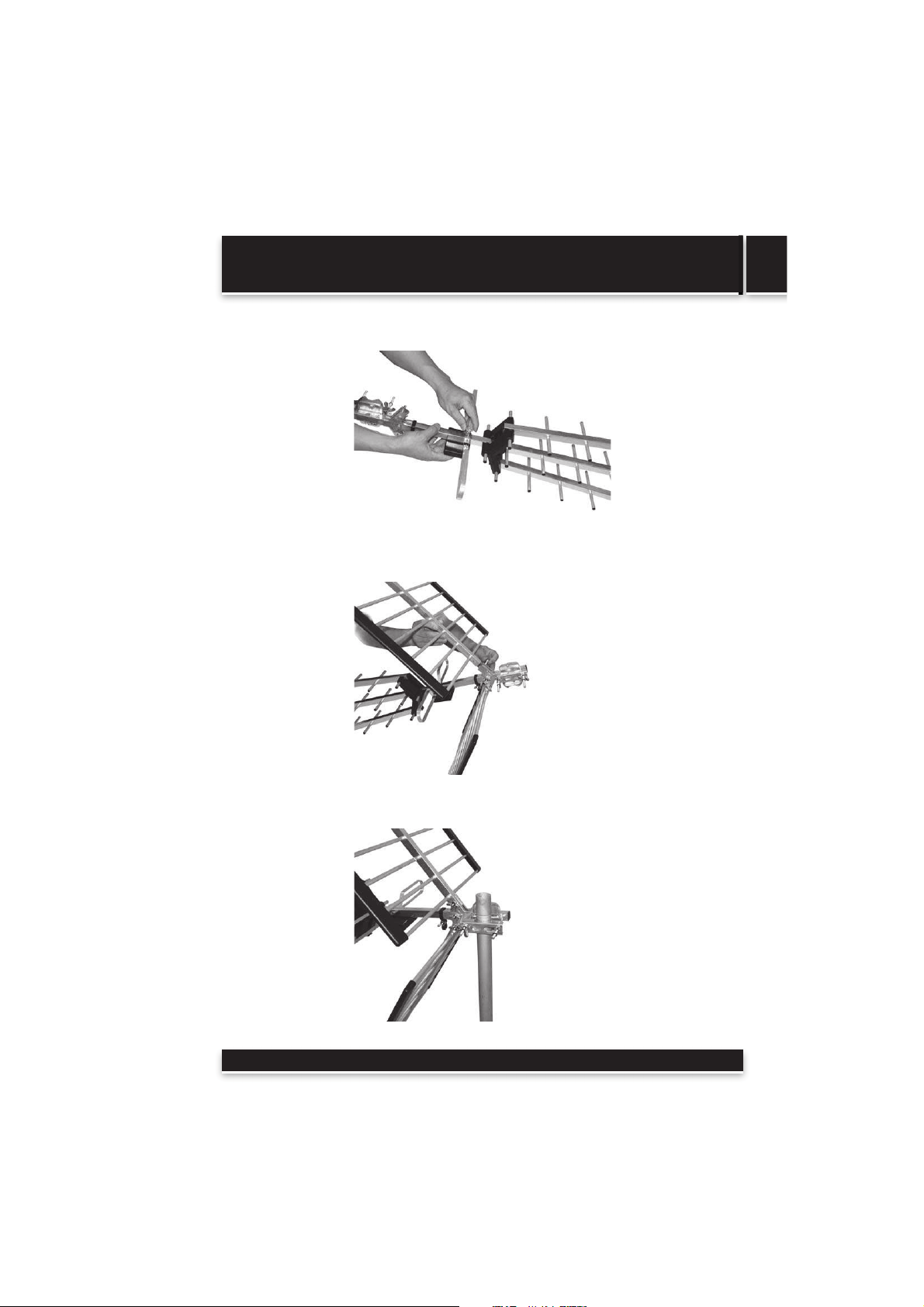

Rozevřete skládací část antény a přiloženým šroubky ji zajistěte – viz obrázky níže.
Copyright ©, Fast ČR, a.s. Revision 08/2011
Pasivní venkovní anténa pro digitální vysílání
SDA 640
CZ
CZ-3
2. Instalace krabičky zářiče
Krabičku zářiče přiložte k ráhnu antény a přišroubujte ji k němu přiloženou křídlovou maticí – viz obrázek níže.
3. Instalace reektoru
Dva rošty reektoru vložte do držáku a přiloženými šrouby je přišroubujte k ráhnu antény – viz obrázek níže.
4. Instalace antény na stožár
Na anténní stožár nasaďte úchyt a pevně jej přišroubujte – viz obrázek níže.
Copyright ©, Fast ČR, a.s. Revision 08/2011
Pasivní venkovní anténa pro digitální vysílání
SDA 640
CZ
CZ-4
5. Instalace vodotěsné krytky a konektoru F na koaxiální kabel
a) Ustřihněte konec přiložené gumové krytky, jak je naznačeno na obrázku.
b) Krytkou protáhněte koaxiální kabel.
c) Na koaxiální kabel nainstalujte konektor F – viz obrázek níže.
6. Připojení koaxiálního kabelu
Koaxiální kabel připojte ke krabičce zářiče na anténě. Poté přes spoj přetáhněte vodotěsnou krytku. Kabel k anténě
přichyťte kabelovým úchytem – viz obrázek níže.
Pokyny a informace pro nakládání s použitým obalem
Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.
Změny v textu, designu a specikací můžou nastat bez předchozího upozornění a vyhrazujeme si právo na jejich úpravu.
