SENCO SLP20XP, SLP20XP GLN, SBN10XP, LS1XP, FinishPro25XP User guide

...
Page 1
Operating Instructions
____________________________________
Betriebsanleitung
(Übersetzung der Ursprünglichen Anweisungen)
____________________________________
Gebruiksaanwijzing
(Vertaling van de Oorspronkelijke Gebruiksaanwijzing)
____________________________________
Käyttöohjeet
(Alkuperäisten Ohjeiden Käännös)
____________________________________
Bruksvisning
(Oversettelse av de Originale Instruksjonene)
____________________________________
Bruksvisning
(Översättning av de Ursprungliga Undervisningarna)
____________________________________
Brugsanvisning
(Oversættelse af de Originale Instruktioner)
____________________________________
Mode d’Emploi
(Traduction des Instructions Originales)
____________________________________
Instrucciones de Empleo
(La Traducción de las Instrucciones Originales)
____________________________________
Instruziono per l’Uso
(Traduzione delle Istruzioni Originali)
____________________________________
Instrukcja obsługi
(Tłumaczenie oryginalnej instrukcji)
____________________________________
Инструкция по эксплуатации
(Перевод оригинальной инструкции)
____________________________________
Kullanma Talimatları
(Orijinal talimatların çevirisi)
____________________________________
FinishPro23SXP
FinishPro23LXP
Stripnailers
XtremePro Series Pro Series SemiPro Series
SLP20XP
SLP20XP GLN
SBN10XP
LS1XP FinishPro25XP FinishPro30XP FinishPro42XP
SN90CXP
SN90FXP
FinishPro21LXP
WARNING: Please read the instructions and warnings for this tool carefully before use. Failure to do so could lead to serious injury.
FinishPro10
FinishPro18Mg
FinishPro18BL FinishPro16XP
FinishPro35Mg
FinishPro35BL
FramePro601 FramePro651
SidingPro40
SN1602 SN1302
S200BN
S200SM
S250FN S900FN
KYOCERA SENCO Netherlands B.V. Pascallaan 88 8218 NJ Lelystad, The Netherlands +31 320 295 575 senco.com EMEA: senco.eu
NFE2SN1042020
© 2019 by KYOCERA SENCO Netherlands B.V.
Page 2
EN
English 3
DE
NL
FR
FI
NO
SE
DK
ES
IT
Deutsch 13
Nederlands 23
Français 33
Suomi 43
Norsk 53
Svenska 63
Dansk 73
Español 83
Italiano 93
PL
RU
TR
Polski 103
Русский 113
Türkçe 123
2
Page 3
TABLE OF CONTENTS
Employer’s Responsibilities ���������������������������������������������������������������������������������3 General Description ���������������������������������������������������������������������������������������������3 Warnings �������������������������������������������������������������������������������������������������������������3 Safety Warnings ��������������������������������������������������������������������������������������������������4 Tool Use���������������������������������������������������������������������������������������������������������������6 Maintenance ��������������������������������������������������������������������������������������������������������8 Troubleshooting ���������������������������������������������������������������������������������������������������8 Technical Data �����������������������������������������������������������������������������������������������������9 Nail Range ���������������������������������������������������������������������������������������������������������10 Noise Information ����������������������������������������������������������������������������������������������11 Accessories �������������������������������������������������������������������������������������������������������11 Declaration Of Conformity �������������������������������������������������������������������������������132 Limited Warranty ���������������������������������������������������������������������������������������������134
EMPLOYER’S RESPONSIBILITIES GENERAL DESCRIPTION
It is the employer’s responsibility to assure this manual is read and understood by all personnel assigned to use the tool. Keep this
assessment and implementation of appropriate controls for all hazards are essential.
WORKPLACE HAZARDS
The following apply:
y
y
y
y
DUST AND EXHAUST HAZARDS
If the tool is used in an area where there is static dust, it may disturb the dust and cause a hazard. The following apply:
y
y
y
manual available for future reference. Risk
Slips, trips and falls are major causes of workplace injury. Be aware of slippery surfaces caused by use of the tool and also of trip hazards caused by the airline hose.
Proceed with additional care in unfamiliar surroundings. Hidden hazards may exist, such as electricity or other utility lines.
This tool is not intended for use in potentially explosive atmospheres and is not insulated from coming into contact with electric power.
Make sure there are no electrical cables, gas pipes etc. that could cause a hazard if damaged by use of the tool.
Risk assessment should include dust created by the use of the tool and the potential for disturbing existing dust. Direct the exhaust so as to minimize disturbance of dust in a dust filled environment. Where dust or exhaust hazards are created, the priority shall be to control them at the point of emission.

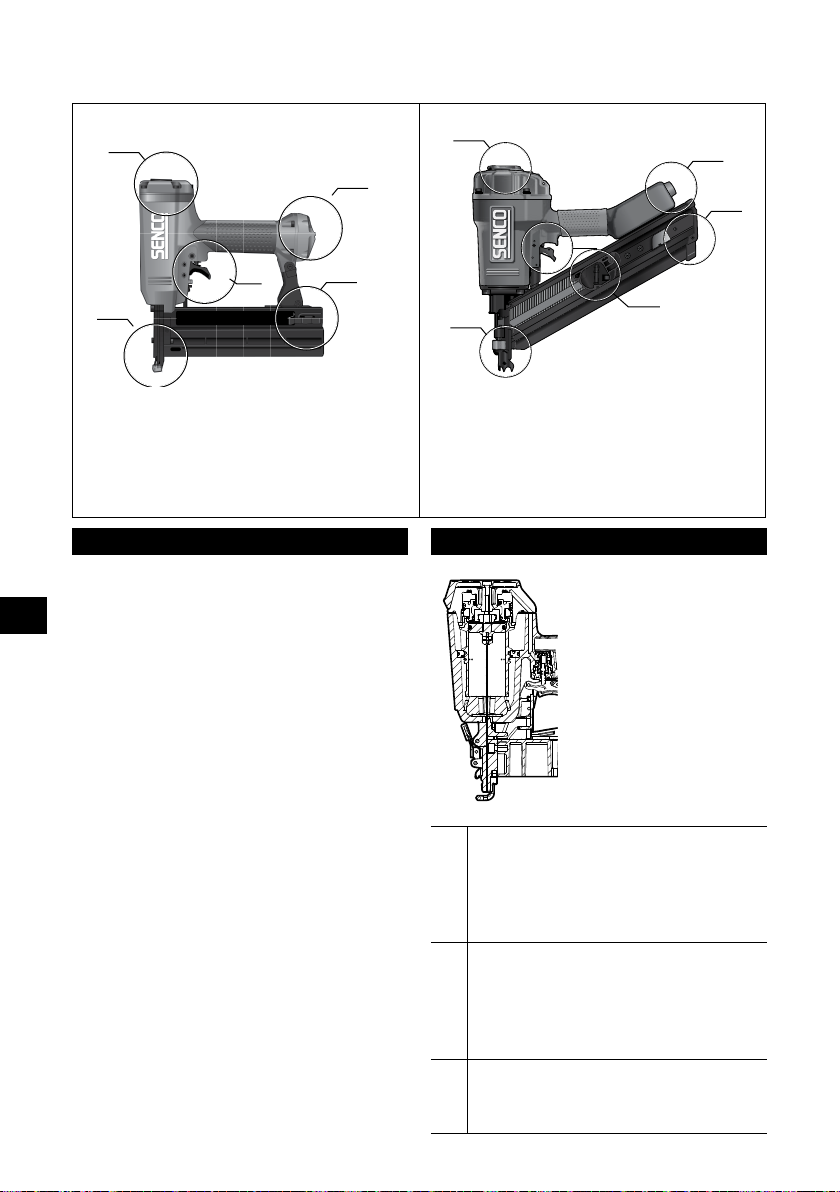

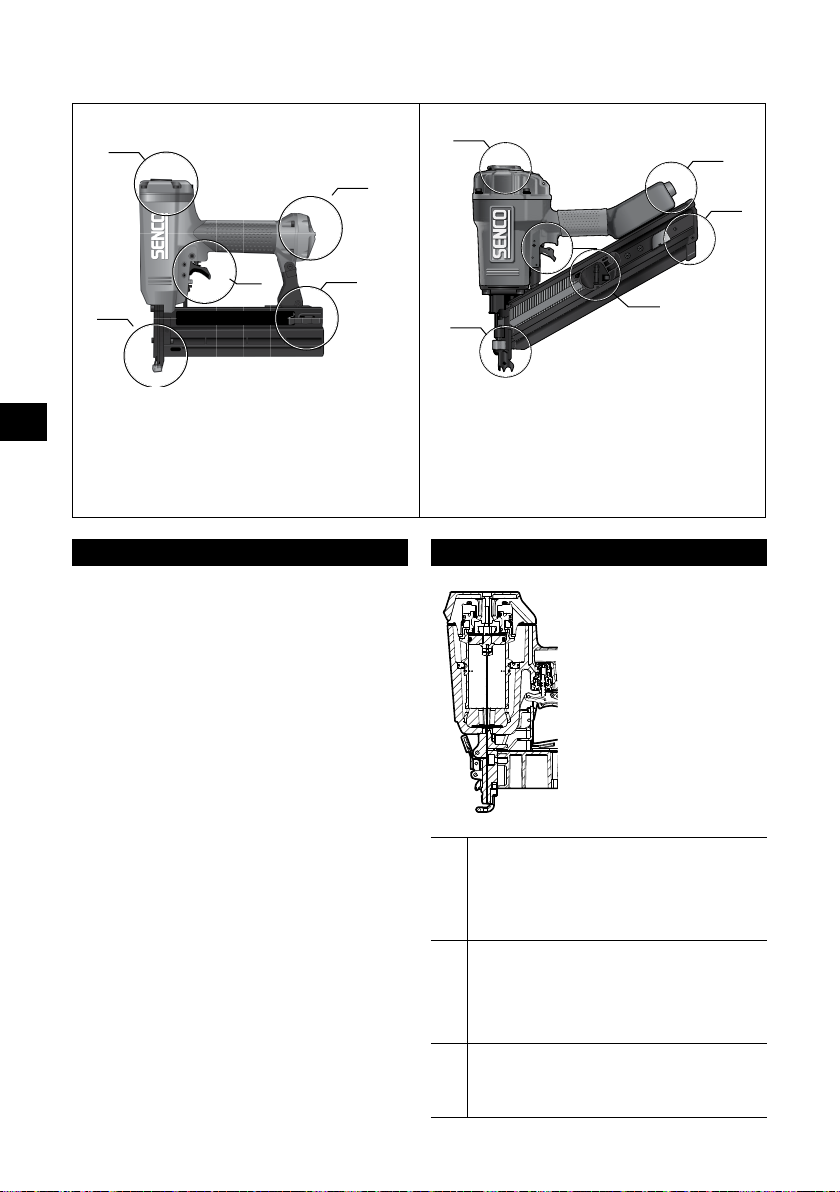

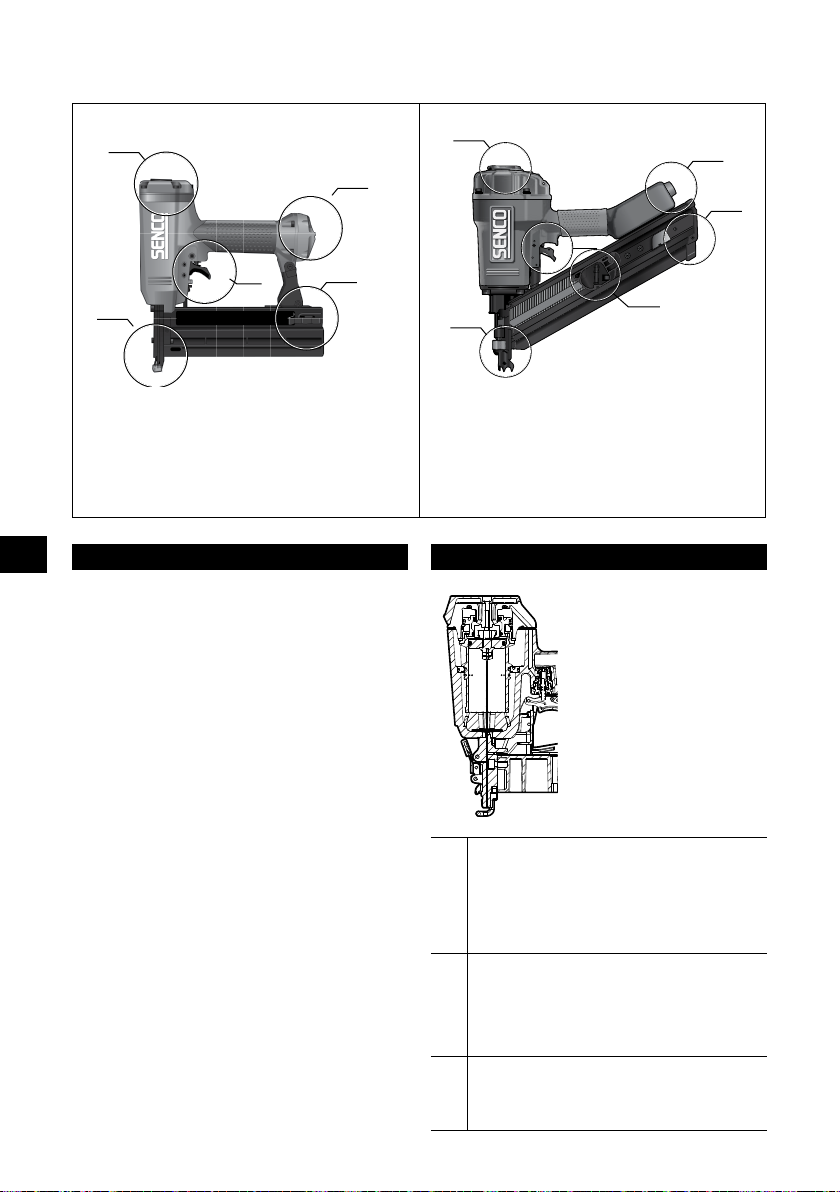

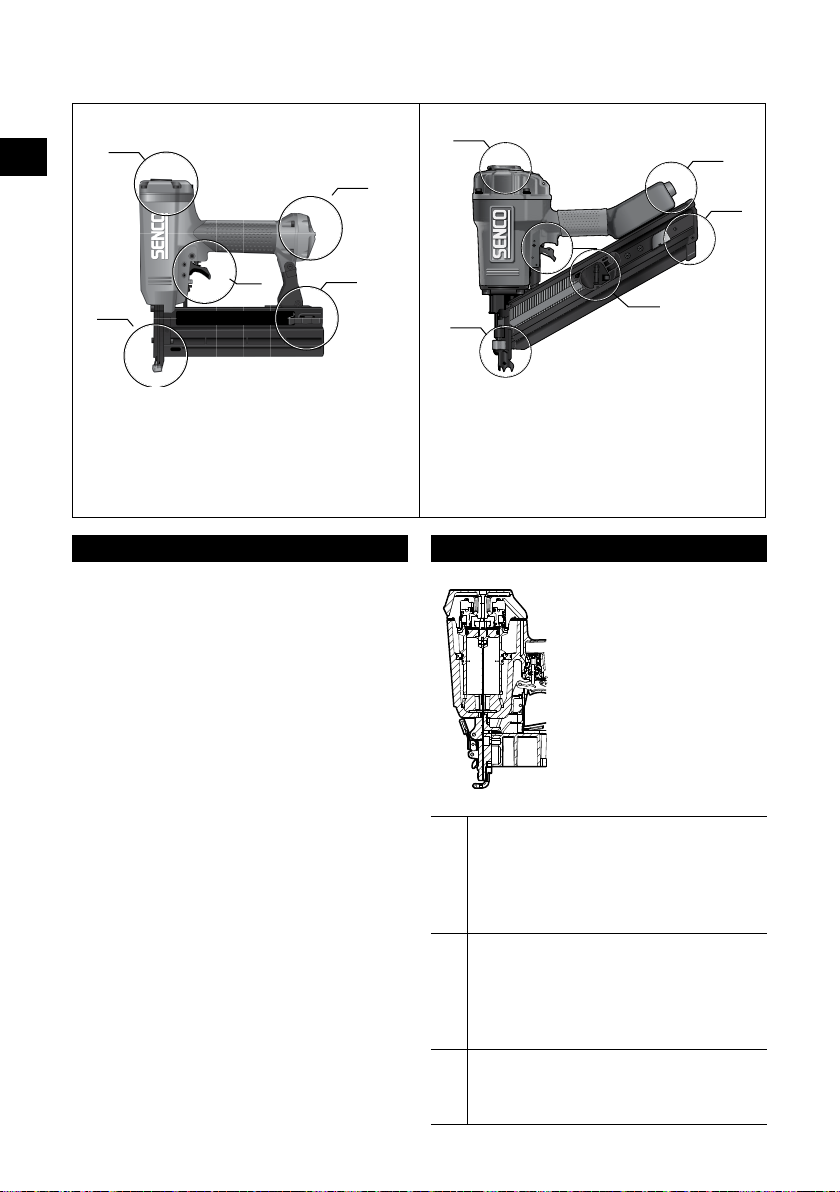

Hand-held power fastener driving tool consisting of a
y
pneumatic power unit, guide body and magazine in which energy is applied in a linear movement to a loaded fas­tener for the purpose of driving the fastener into defined materials unless using a specialized fastener intended for use in concrete or steel. Any other use is forbidden.
y
WARNINGS
Tools with symbol shall only be used for production applications. Any other use is forbidden.
Do not rest your finger on the trigger when
y
picking up the tool, moving between operating areas and positions or walking, as resting finger on trigger can lead to inadvertent opera­tion. For tools with selective actuation, always check the tool before use to ascertain the correct mode is selected.
This tool has either selective actuation for contact actua-
y
tion or continuous contact actuation by actuation mode selectors or is a contact actuation or continuous actua­tion contact tool and has been marked with the symbol above. Its intended uses are for production applications such as pallets, furniture, manufactured housing, uphol­stery and sheathing.
If using this tool in selective actuation mode, always
y
ensure it is in the correct actuation setting. Do not use this tool in contact actuation for applications
y
such as closing boxes or crates and fitting transportation safety systems on trailers and lorries.
Be careful when changing from one driving location to
y
another.
EN
3
Page 4
EN

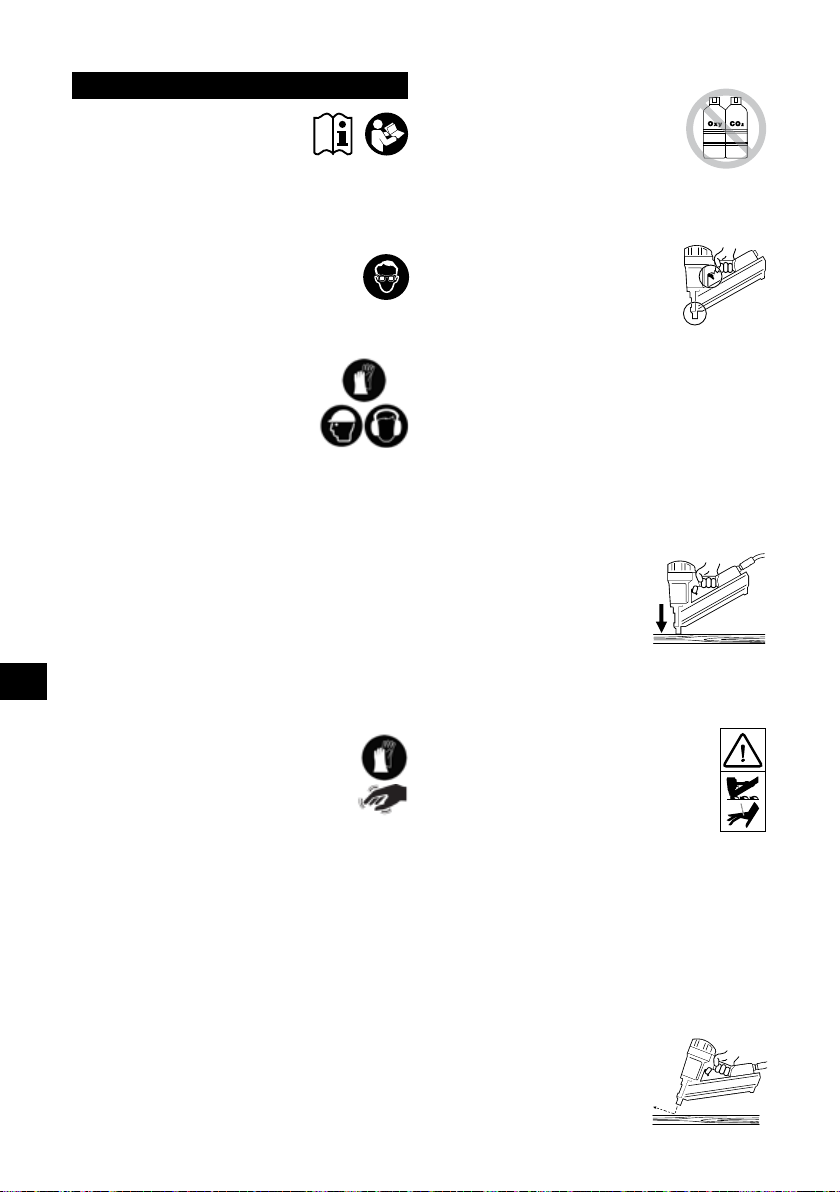

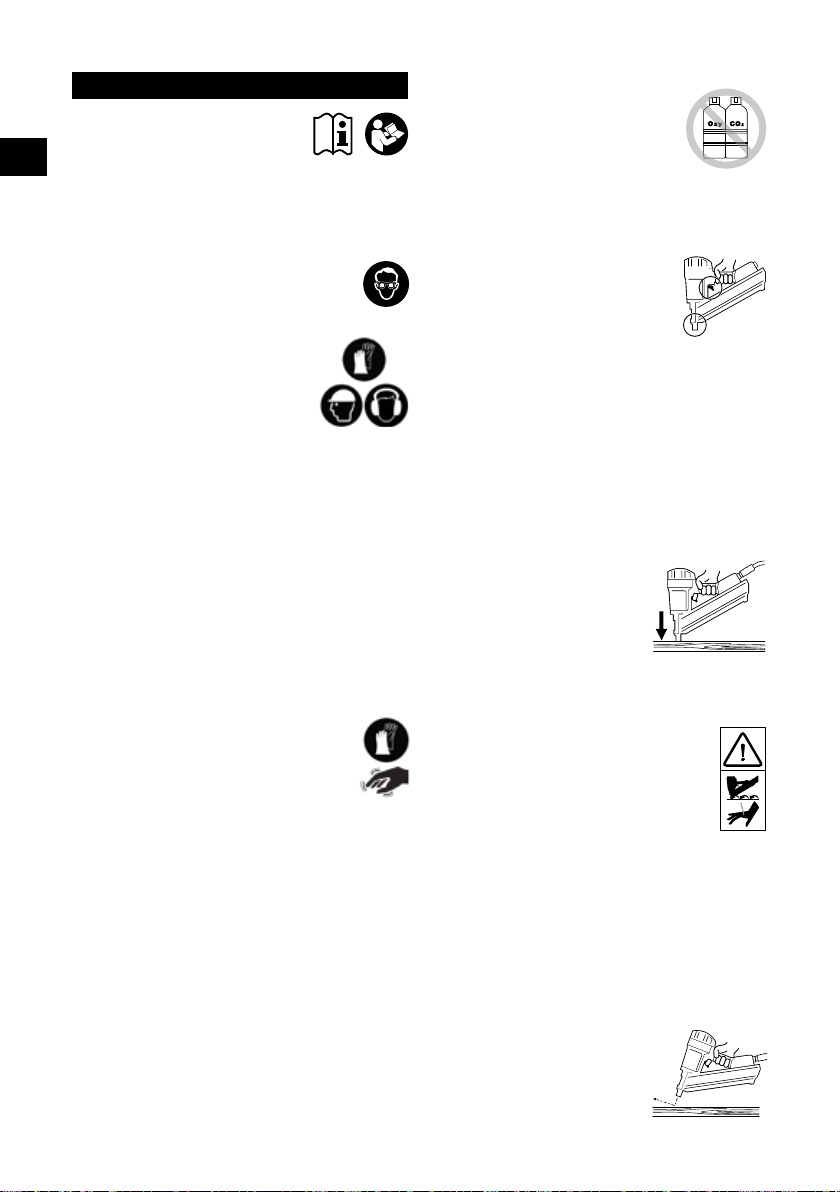

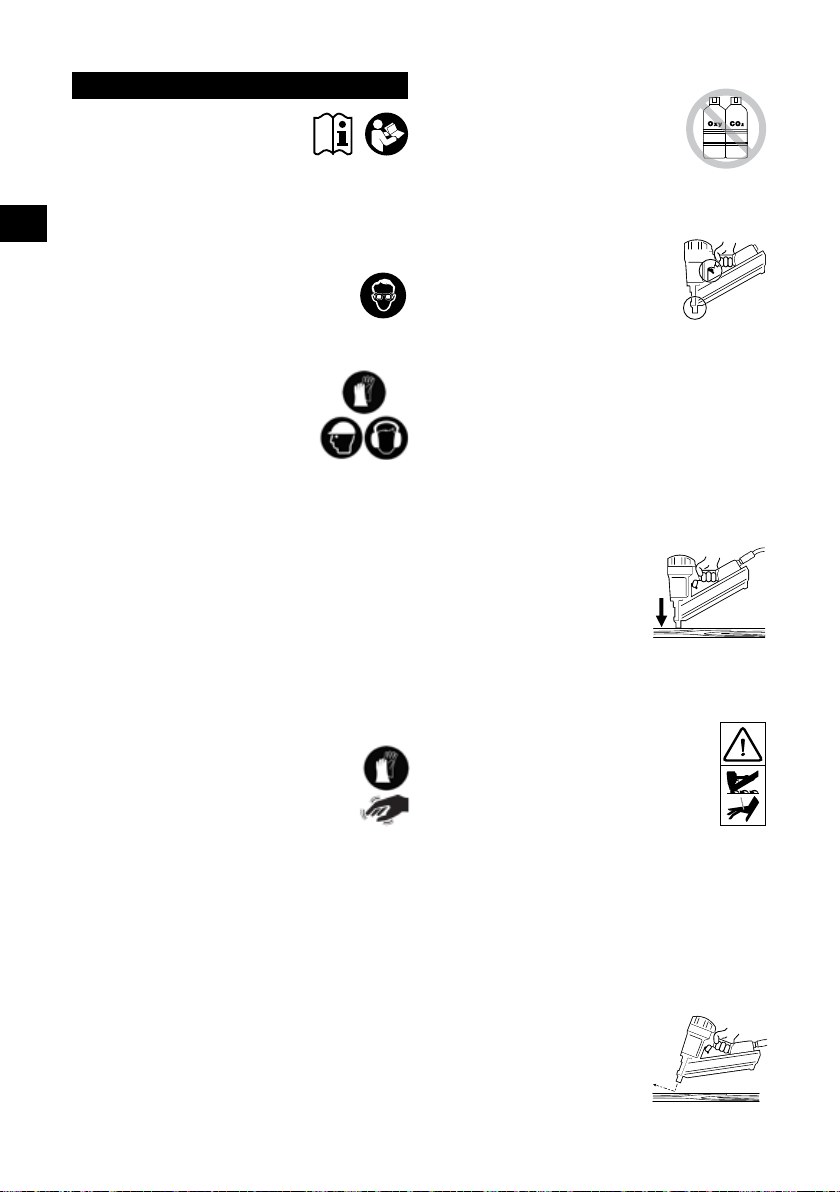

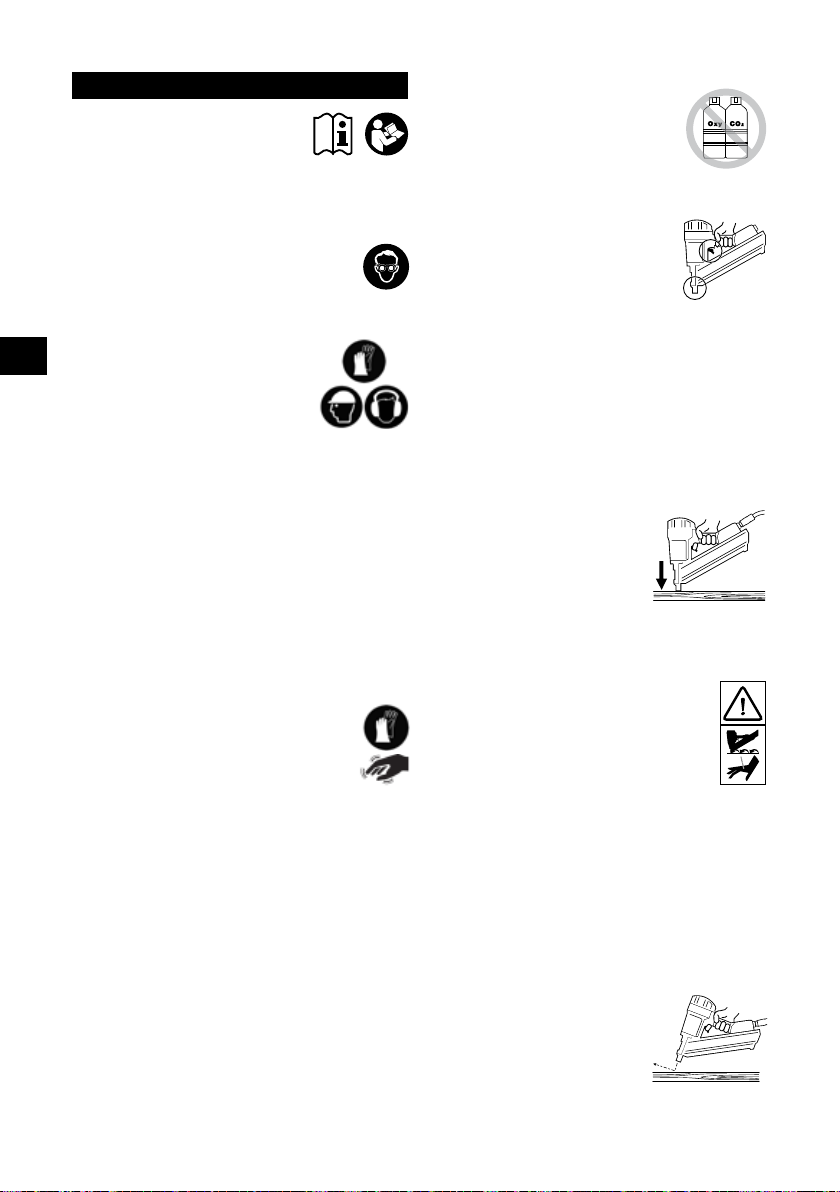

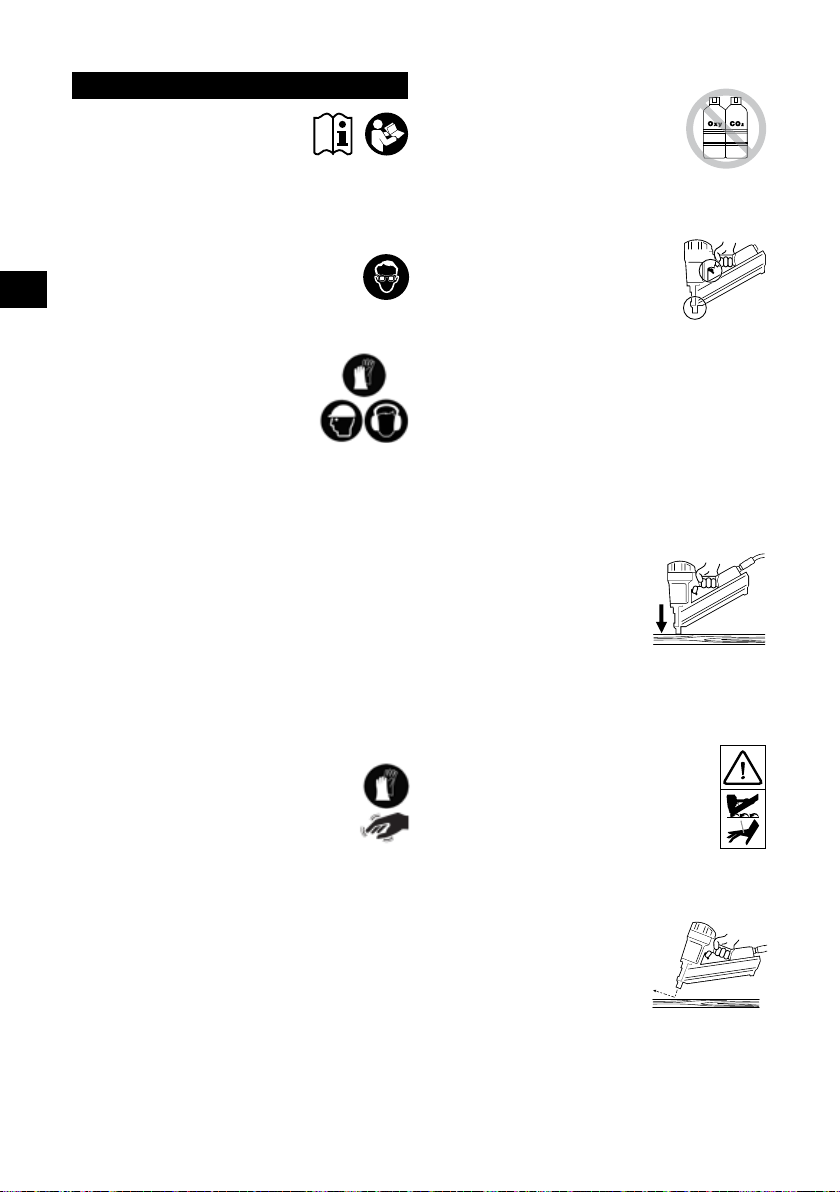

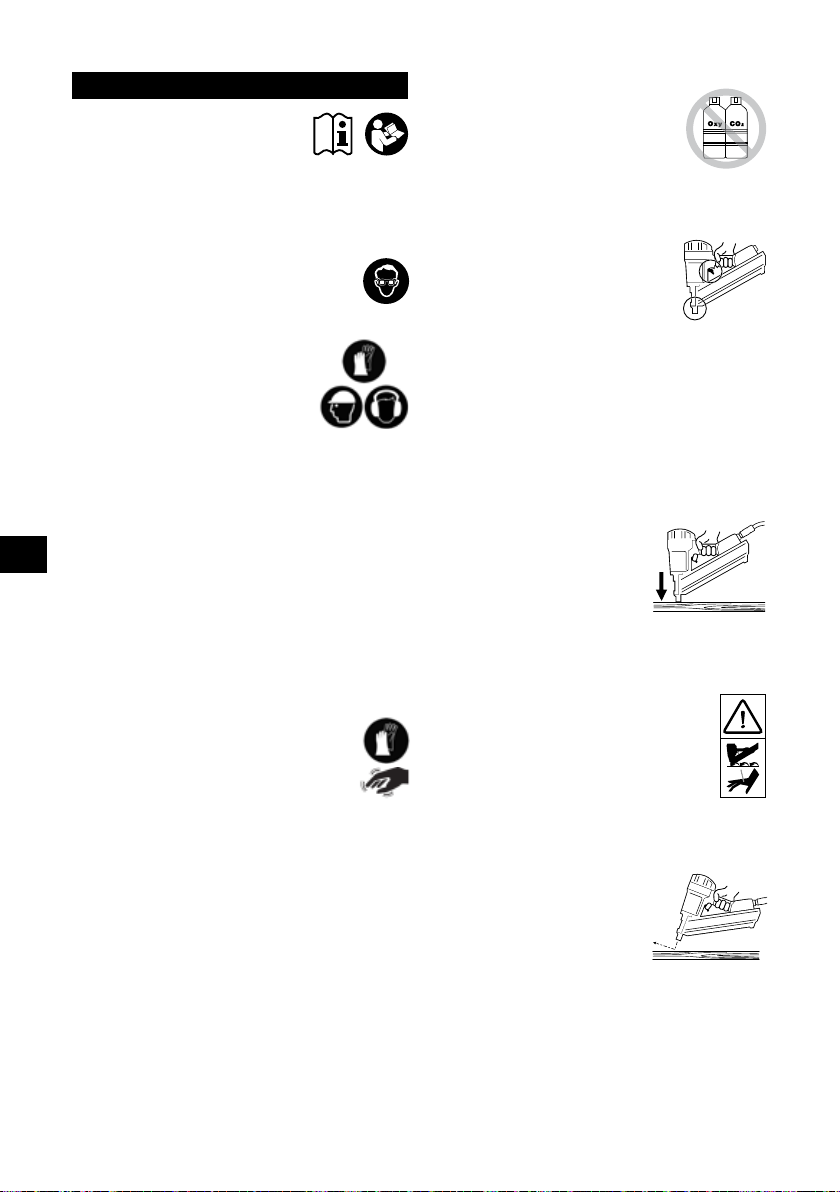

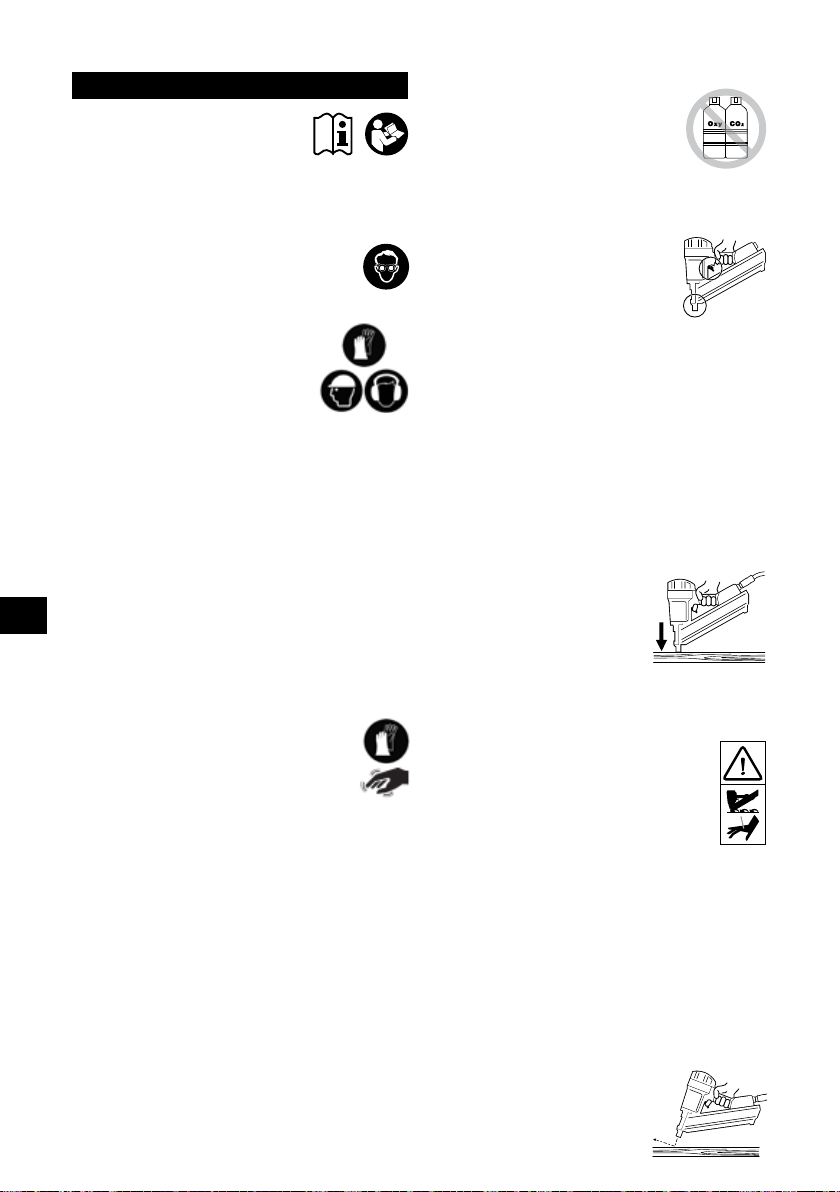

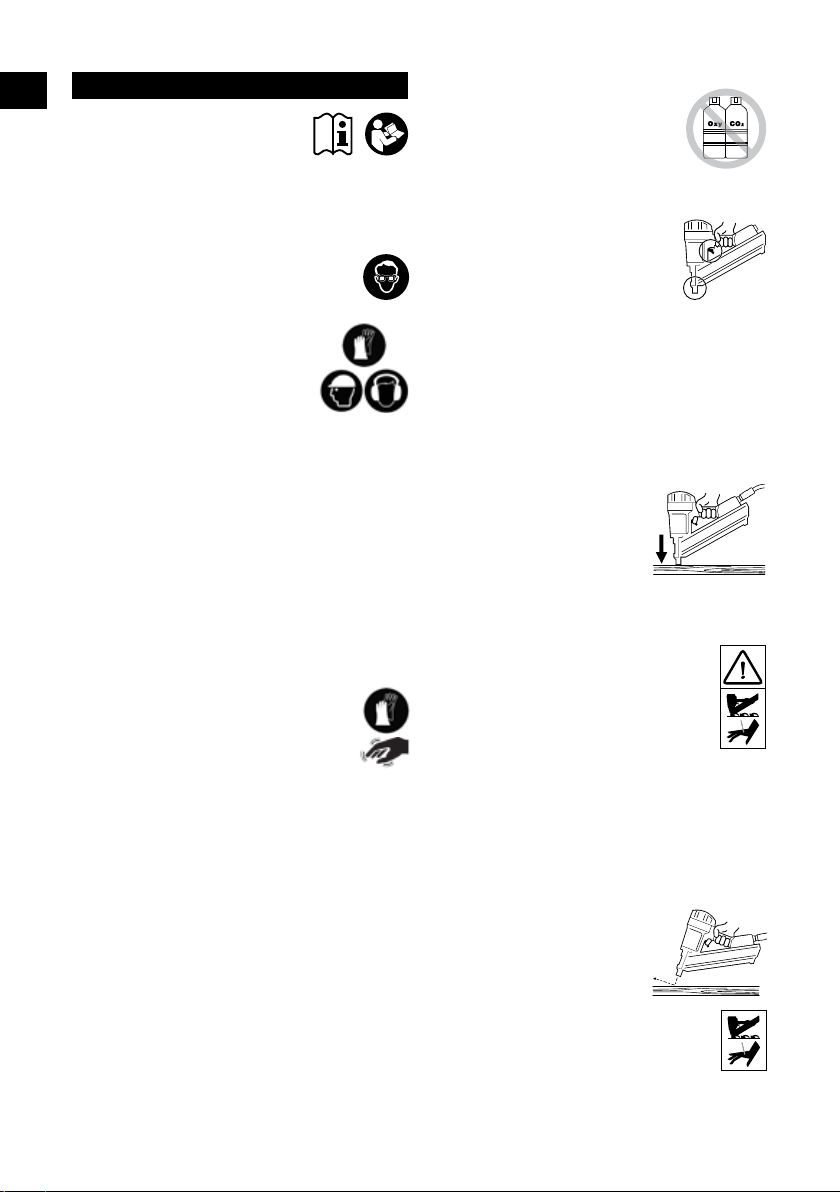

SAFETY WARNINGS
Read and understand these warnings
y
to prevent injuries to yourself and bystanders. Refer to tool use, mainte­nance and troubleshooting sections for additional information.
Failure to follow warnings could result in serious injury.
y
Do not discard.
y
_______________________________________________
Operators and others in work area shall wear
y
impact-resistant eye protection with side shields. Failure to do so can cause serious injury. CE equivalent to EN166
_______________________________________________
Always wear other personal protective
y
equipment such as hearing, gloves and hard hat. Only wear gloves that provide adequate
y
feel and safe control of triggers and adjusting devises. Operators and others in work area shall wear hearing
y
protection. Unprotected exposure to high noise levels can cause per-
y
manent, disabling, hearing loss and other problems such as tinnitus (ringing, buzzing, whistling or humming in the ears).
Appropriate controls to reduce the risk may include actions
y
such as damping materials to prevent workpieces from “ringing”.
Use appropriate hearing protection.
y
Operate and maintain the tool as recommended in these
y
instructions, to prevent an unnecessary increase in noise levels.
If the tool has a silencer, always ensure it is in place and in
y
good working order when the tool is being operated.
_______________________________________________
Exposure to vibration can cause disabling damage
y
to the nerves and blood supply of the hands and arms.
Wear warm clothing when working in cold condi-
y
tions, keep your hands warm and dry. If you experience numbness, tingling, pain or
y
whitening of the skin in your fingers or hands, seek medical advice from a qualified occupational health professional regarding overall activities.
Operate and maintain the tool as recommended in these
y
instructions, to prevent an unnecessary increase in vibration levels.
Hold the tool with a light, but safe, grip because the risk
y
from vibration is generally greater when the grip force is higher.
_______________________________________________
Stay alert, watch what you are doing, and use common
y
sense when operating a power tool. Do not use tool while tired or under the influence of drugs, alcohol, or medica­tion. A moment of inattention while operating power tools may result in serious personal injury.
_______________________________________________
Only use correct energy supply as directed
y
Never use oxygen, carbon dioxide or any
y
other bottled gas as a power source for this tool; the tool will explode and cause serious injury.
Using oxygen or combustible gases for
y
pneumatic tools creates a fire or explosion hazard.
_______________________________________________
Always remove finger from trigger when
y
not driving fasteners. Never carry the tool with finger on or under trigger. Tool will eject a fastener if the workpiece contact is bumped. Tool’s resting position is on its side disconnected from air.
y
Resting position includes removing finger from trigger
y
and positioning tool so that the workpiece contact is not actuated.
_______________________________________________
Always assume the tool contains fasteners. Keep the tool
y
pointed away from yourself and others. No horseplay. Respect the tool as a working implement. Keep hands and legs away from firing direction.
y
Only skilled operators should use fastener driving tools.
y
_______________________________________________
Drive fasteners into work surface
y
only; never into materials too hard to penetrate. Addition downforce is required for
y
steel and concrete tools. During operation, debris from from
y
workpiece & collation system may be discharged. Ensure tool is always safely engaged on the workpiece
y
and cannot slip.
_______________________________________________
Tools equipped with “Contact Actuation” shall
y
not be used:
If a change of driving locations is effected via
stairs, ladders or scaffolding.
For closing boxes or crates. For fitting transportation safety systems.Moving platforms
Read and understand risk associated with selective actua-
y
tion in “Tool Use” Section.
_______________________________________________
Do not force tool. Let the tool do the work. Use the cor-
y
rect tool for your application. The correct tool will do the job better and safer at the rate for which it is designed. Do not overeach
y
Keep proper footing and balance at all times.
y
_______________________________________________
Do not drive fasteners on top of
y
other fasteners or with the tool at too steep of an angle. Fastener could deflect and cause
y
injury.
_______________________________________________
When using tool, care should be taken due to
y
possibility of tool recoil after a fastener is driven. If workpiece contact is unintentionally allowed to re-contact work surface following a recoil, an unwanted fastener will be driven. Therefore, allow tool to recoil completely off work surface after a fastener is driven to avoid this condition. Do not push workpiece contact on work surface until a second fastener is desired.
4

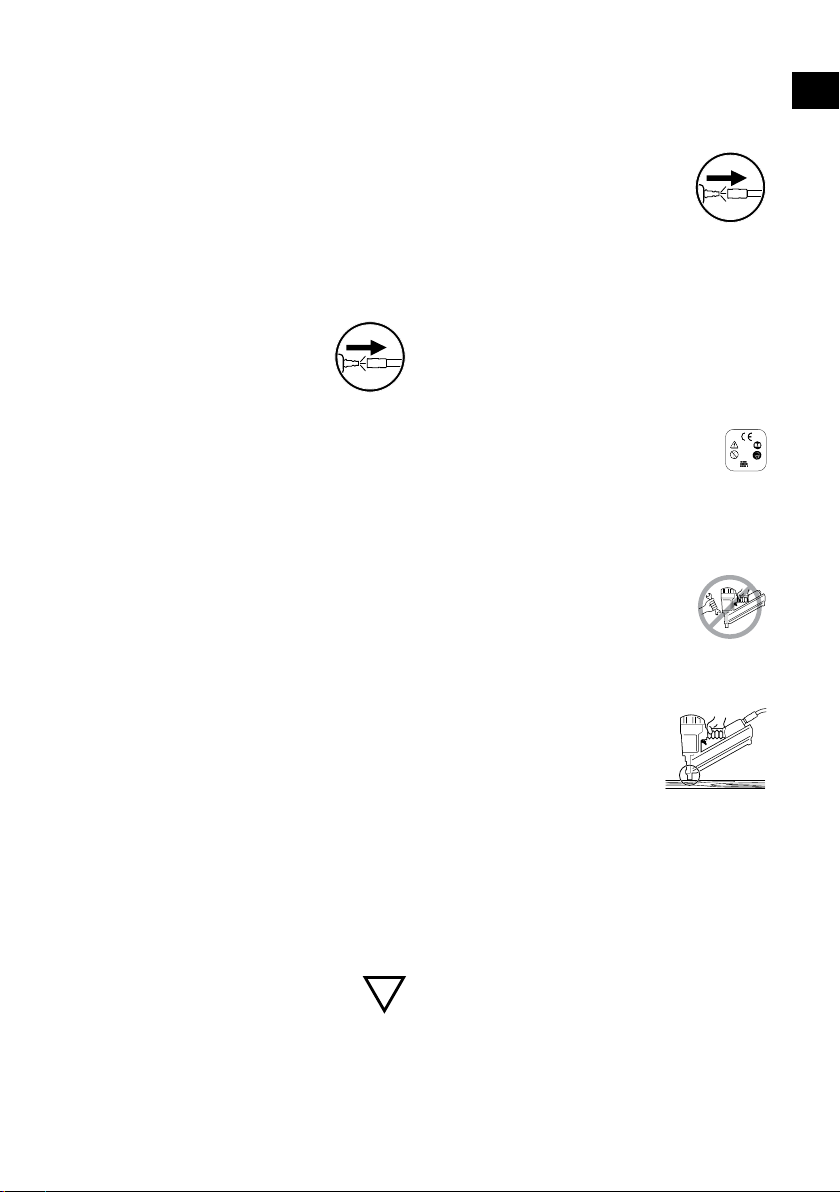

Page 5

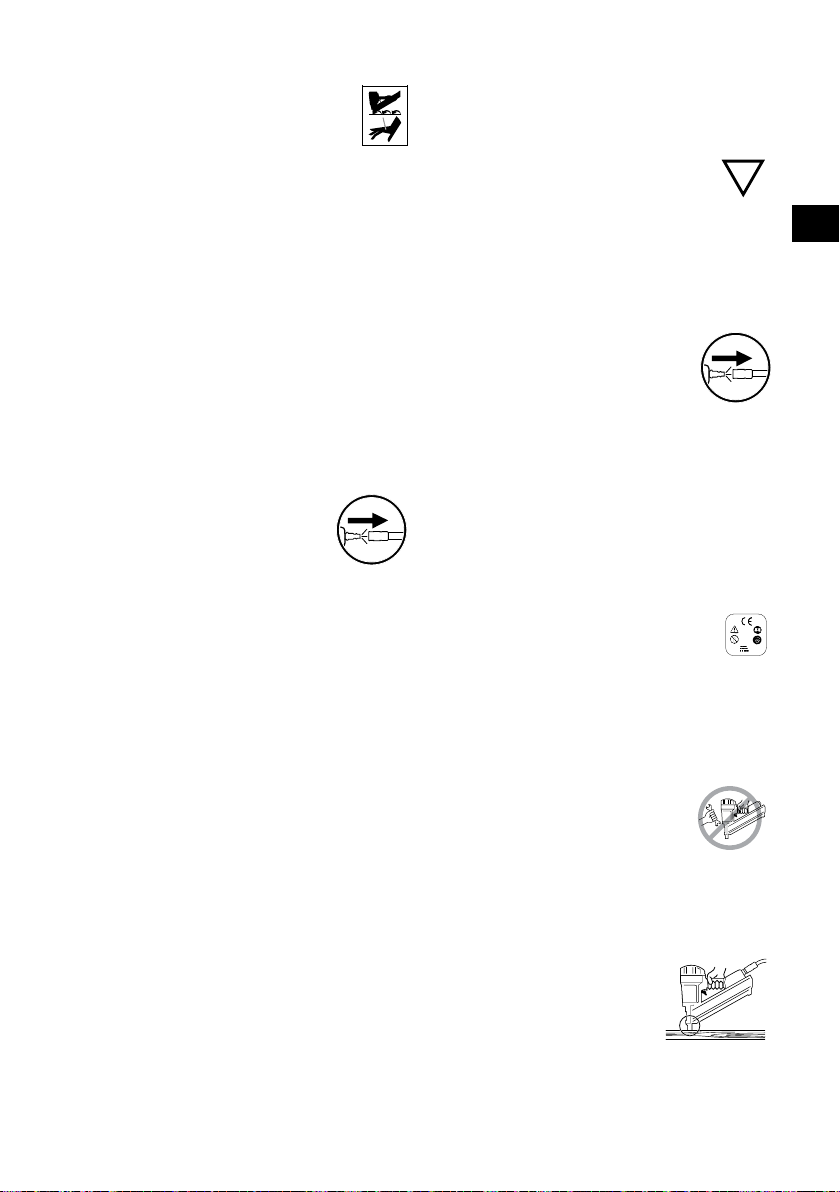

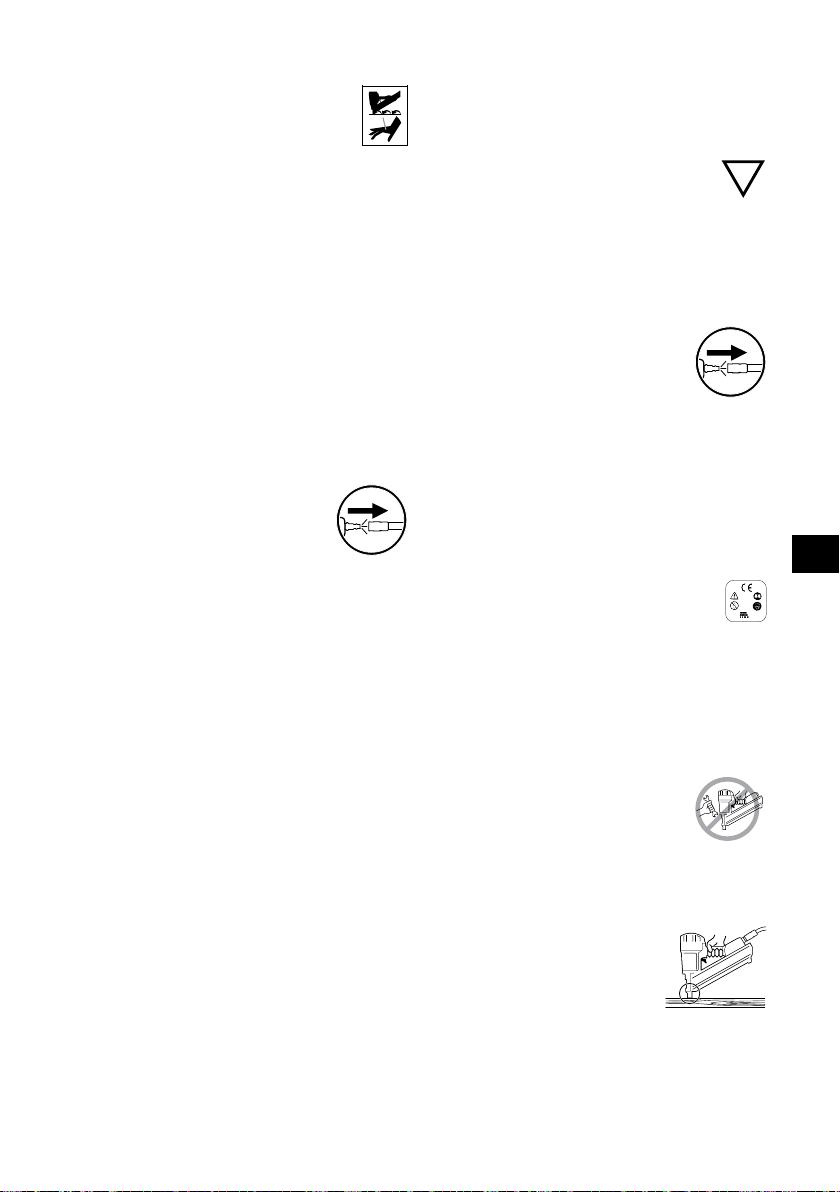

_______________________________________________
Hold the tool correctly with a firm grasp and be prepared
y
to counteract and manage normal or sudden movements such as recoil. Grip should be safe but appropriate to reduce vibration hazard which can cause serious injury. Maintain a balanced body position and secure footing.
y
Be careful when using pneumatic tools as the tool
y
becomes cold. This can affect grip and control.
_______________________________________________
Do not drive fasteners close to the edge of the work
y
surface. The fastener could deflect and cause injury.
y
Keep bystanders away.
y
Clearly mark off your operting area.
y
_______________________________________________
Disconnect tool from air before doing tool
y
maintenance, clearing a jammed fastener, making adjustments,leaving work area, moving tool to another location, or handing the tool to another person.
_______________________________________________
Tool may eject a fastener when connected to air supply;
y
therefore, ① remove all fasteners from tool before at­taching air hose. Be careful when handling fasteners when loading/unload-
y
ing. Fasteners have sharp points.
_______________________________________________
Never use tool if workpiece contact, trigger or springs
y
have become inoperable, missing or damaged. Do not tamper with or remove workpiece contact, trigger, or springs.
Modifications may reduce the effectiveness of safety
y
measures and increase risk to operator/bystanders. Do not use tool if tool has been damaged.
y
_______________________________________________
Make sure all screws and caps are securely tightened at
y
all times. Make daily inspections for free movement of trigger and workpiece contact. Never use the tool if parts are missing, worn or damaged.
Always use second handle (if supplied)
y
_______________________________________________
Use only parts, fasteners, lubricants and accessories
y
recommended or sold by SENCO. Do not modify tool without authorization from SENCO.
_______________________________________________
Use only clean, dry, regulated compressed air at recom-
y
mended pressure. Always shut off air supply and disconnect tool when not
y
in use.
_______________________________________________
Tools shall not be connected to pressure which potentially
y
exceeds maximum operating pressure by 10%. Do not exceed the maximum operating pressure Ps max.
y
_______________________________________________

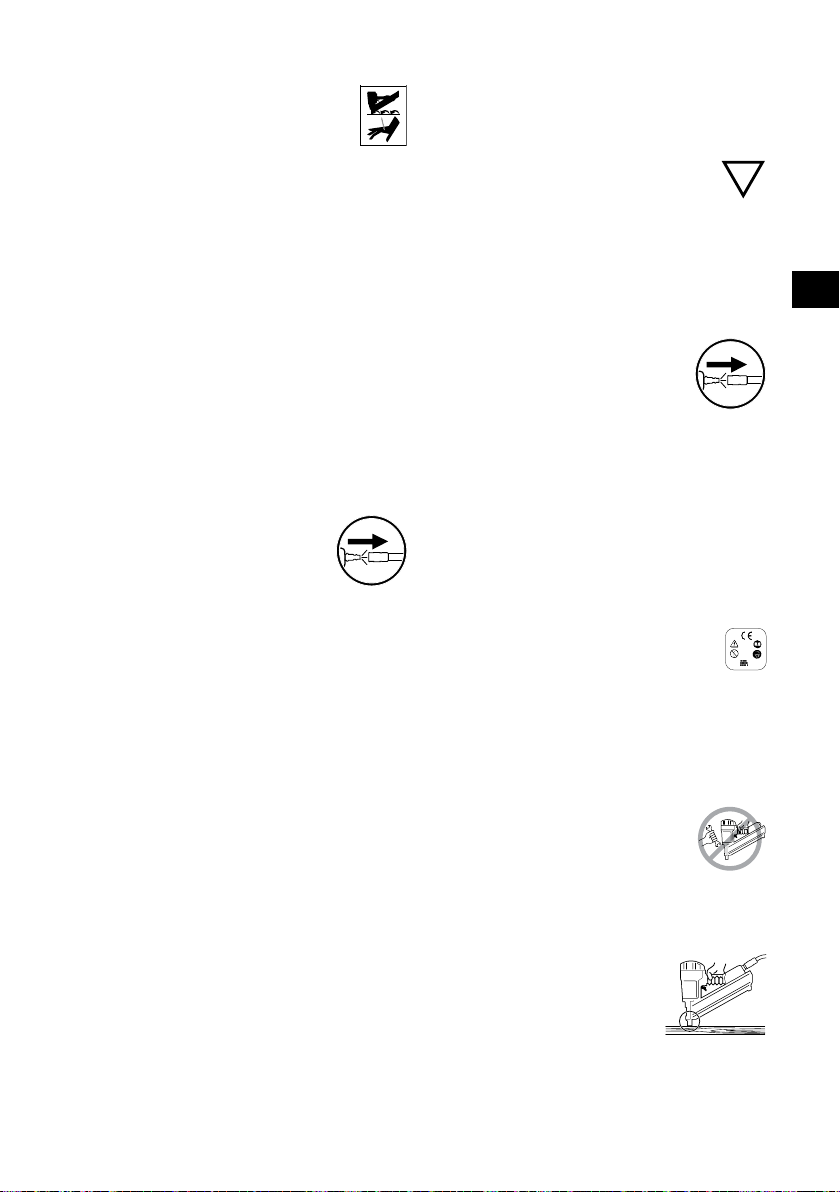

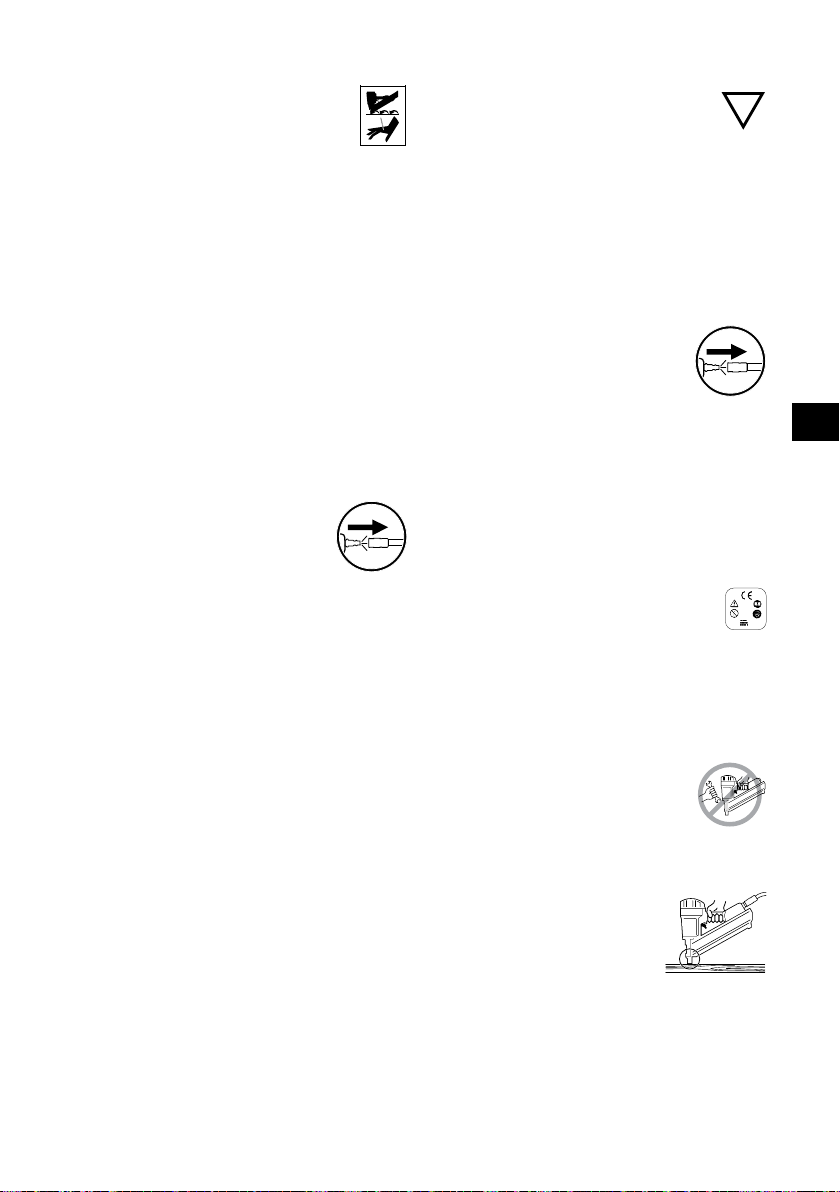

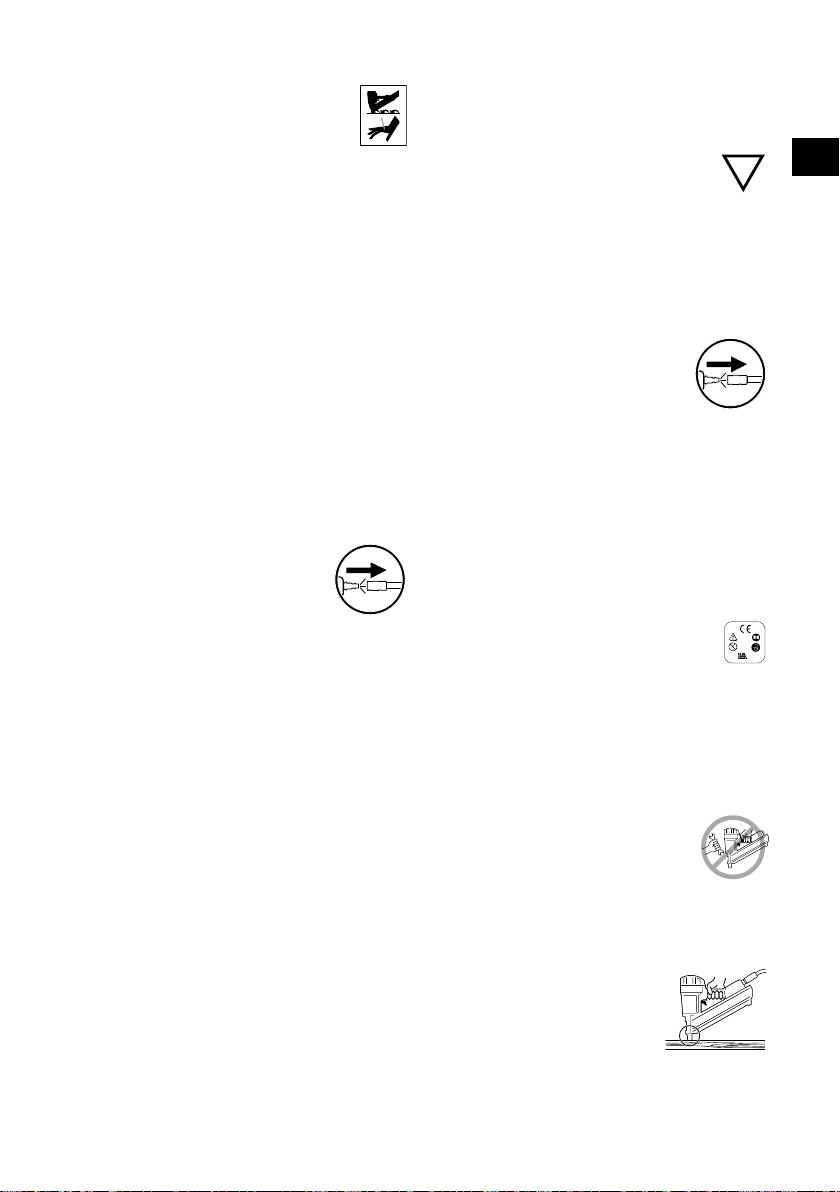

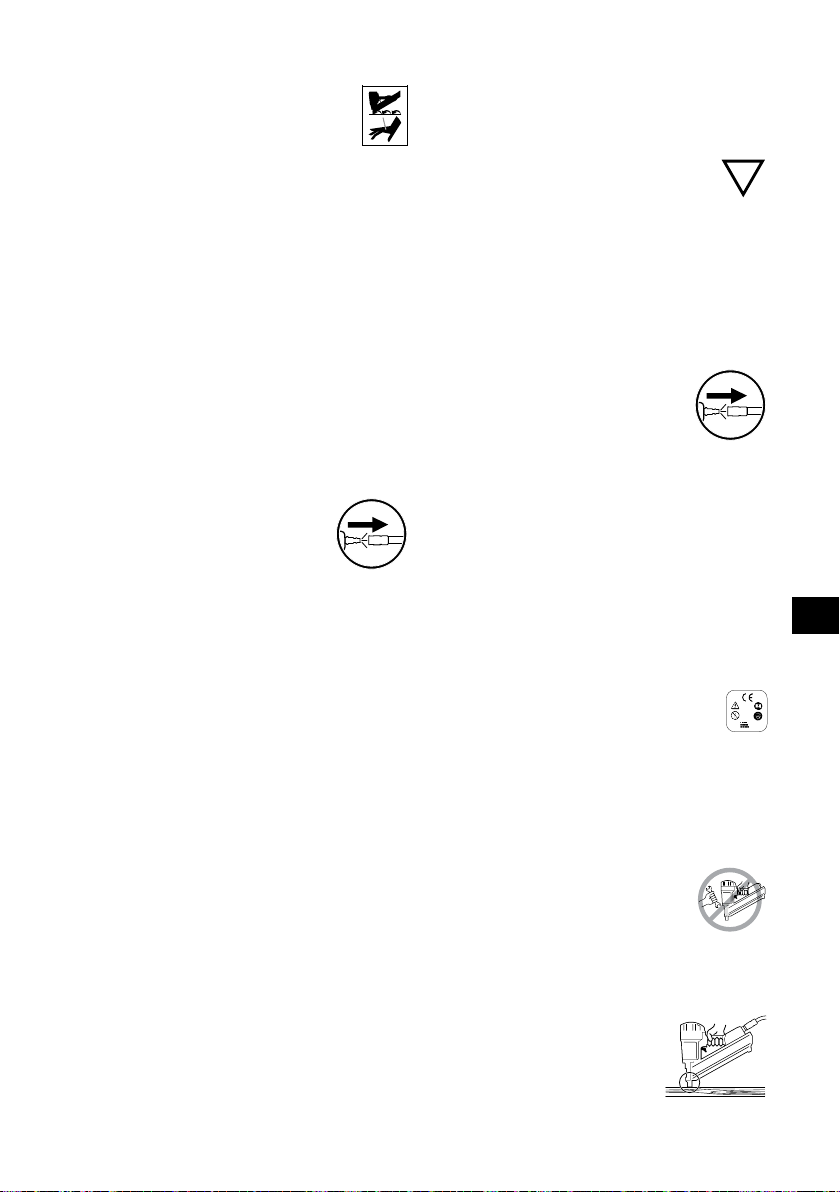

Tools marked with an inverted triangle may not
y
be used unless fitted with an effective workpiece contact.
Tools without workpiece contact can be fired unintention-
y
ally, causing injury.
_______________________________________________
Stands for mounting tools to a support shall be designed
y
and constructed by the stand manufacturer in such a way that the tool can be safely affixed for the intended use.
_______________________________________________
The tool and air supply hose must have a
y
connecting nipple such that all pressure is removed from the tool when the coupling joint is disconnected. Compressed air can cause severe injury.
y
Always disconnect the tool from the compressed air
y
supply before changing accessories, making adjustments and/or repairs or when moving away from an operating area to a different area.
Never direct compressed air at yourself or anyone else
y
Whipping hose can cause severe injury – always check
y
for damaged or loose hose.
_______________________________________________
Do not load fasteners with trigger or workpiece contact
y
depressed.
_______________________________________________
Do not use tool without danger label on tool. If
y
label is missing, damaged or unreadable, contact your SENCO representative to obtain a new label.
_______________________________________________
Never use a tool that leaks air or needs repair.
y
Do not use if the tool is damaged.
y
Never carry or drag a pneumatic tool by its hose.
y
_______________________________________________
Do not perform any “emergency repairs”
y
without proper tools and equipment. Always check tool before use for broken,
y
misconnected, loose or worn parts.
Written approval of the tool manufacturer must be obtained prior to making any modifications to tool.
_______________________________________________
Keep hands and other body parts away
y
from the area shown in the circle to avoid possible injury during operation. Keep fingers away from trigger when
y
not operating the tool and when moving from one operating position to another.
EN
5
Page 6
EN
TOOL USE
Lube
element
Jam Clearing Safety
Adjustment
Required
Via magazine
Single Sequential (D1)SN1302
Adjustable
Required
Safety
element
EZ-Clear Gate (F1)
Single Sequential (D1)
Oil Free
Via magazine
None
Single Sequential (D1)
Oil Free
Required
EZ-Clear Gate (F1)
Adjustable
Via magazine None
Single Sequential (D1)
Tool Loading Unloading Exhaust Trigger Type Depth of Drive
SN90CXP
Adjustable (C1) Bottom fire (D2)
SN90FXP
FramePro601
Front
FramePro651
SN1602
Release the feeder
shoe and
slide it forward (B1)
Rear Load
(A1)
S900FN Adjustable (C1)
SidingPro40 Front Bottom fire (D2)
FinishPro42XP Front Single Sequential Oil Free
FinishPro16XP Front- Push button integrated air duster Selectable
FinishPro30XP Adjustable (C1)
S250FN Adjustable (C1)
FinishPro35Mg Adjustable- Push button integrated air duster Selectable
FinishPro35BL Adjustable (C1) Single Sequential (D1)
6
Front
SLP20XP
SLP20XP GLN Front None Oil Free
SBN10XP Rear (C2) None Required
FinishPro25XP Front
Rear (C2) Bottom fire (D2)
Front
Push Latch and slide
rail open (B2)
Side Load
(A2)
FinishPro18Mg
FinishPro18BL
S200BN
S200SM
FinishPro23SXP
Rear (C2)
Rear (C2)
Push Latch and slide
Bottom
FinishPro23LXP
FinishPro21LXP
FinishPro10
rail open (B3)
Load (A3)
LS1XP Front None Oil Free
Page 7
The deflector can be rotated to change the
direction of the exhaust air
The deflector can be rotated to change the
direction of the exhaust air
Press the workpiece contact (safety
Pull the trigger and the fastener is driven.
①
element) against the work surface�
②
Pull trigger.② Depress workpiece contact element
①
against work surface and drive a fastener.
Each time you push the workpiece contact
(safety element) against the work surface,
a fastener is driven.
Release E-Z Clear latch and open door.
EN

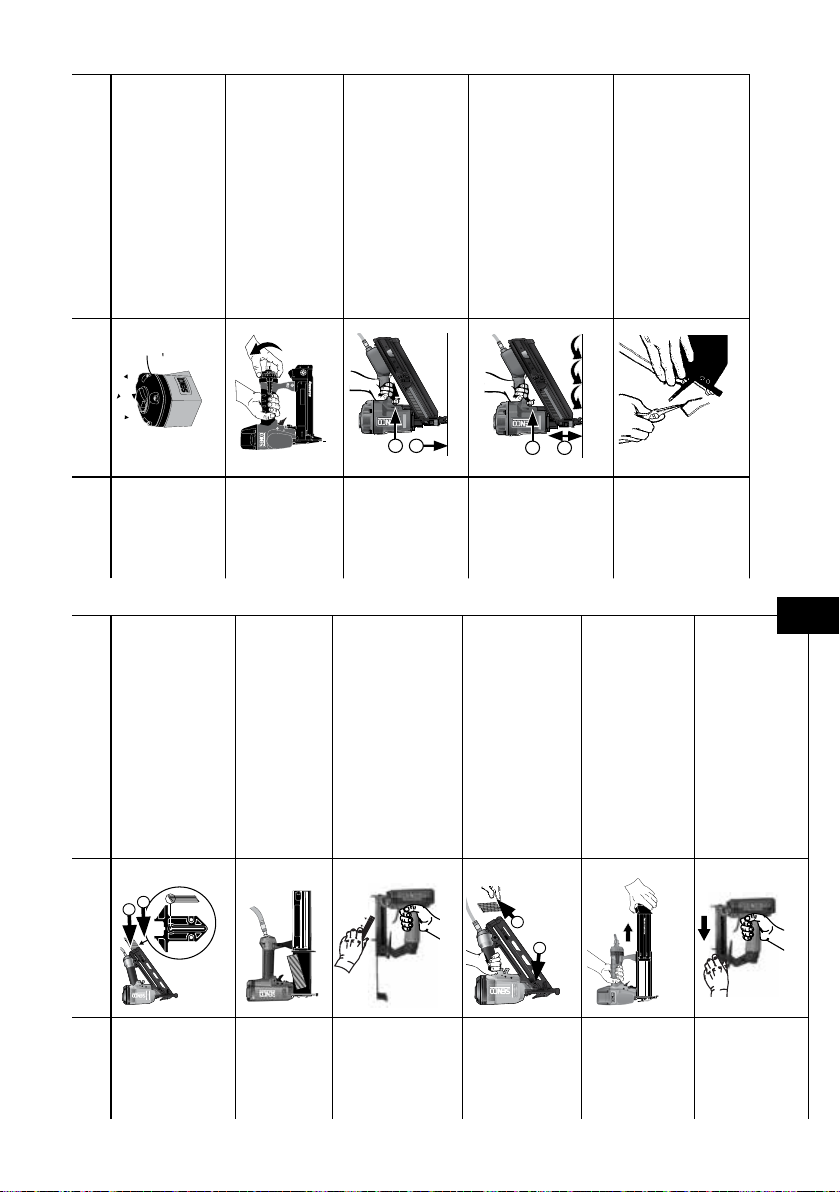

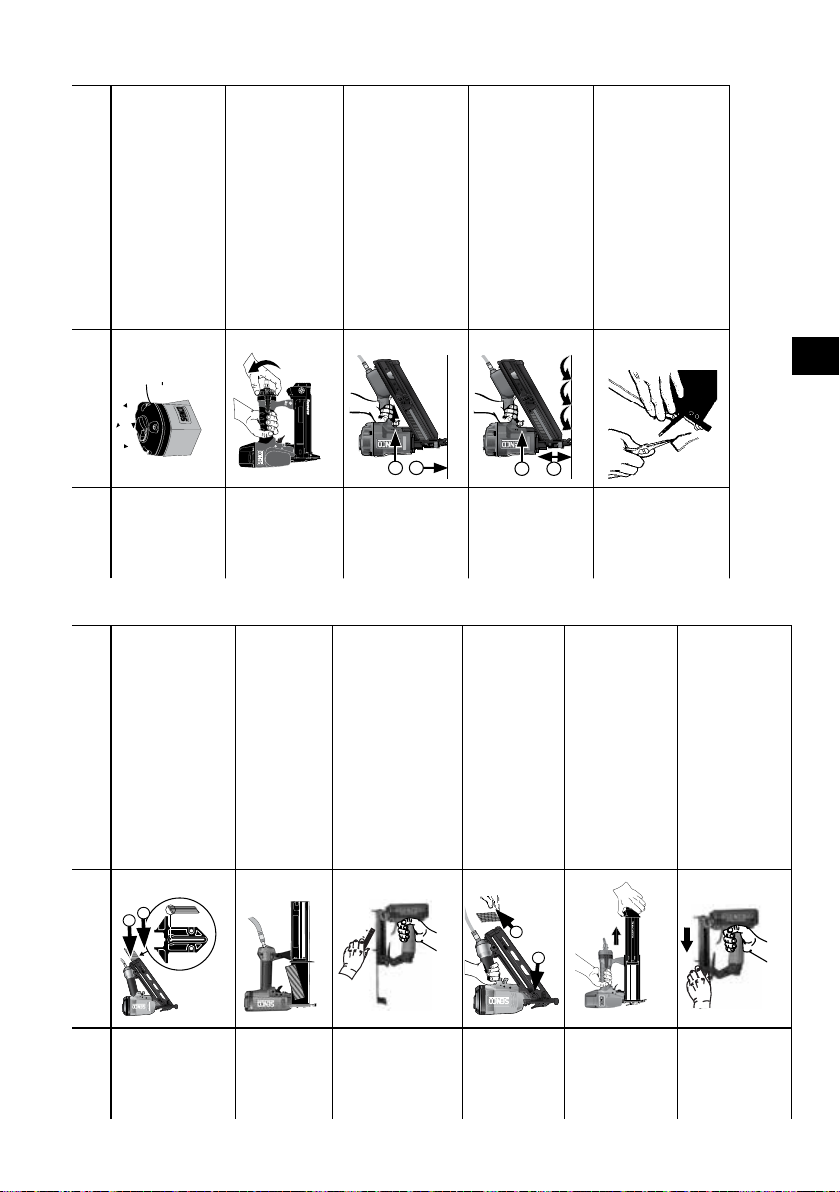

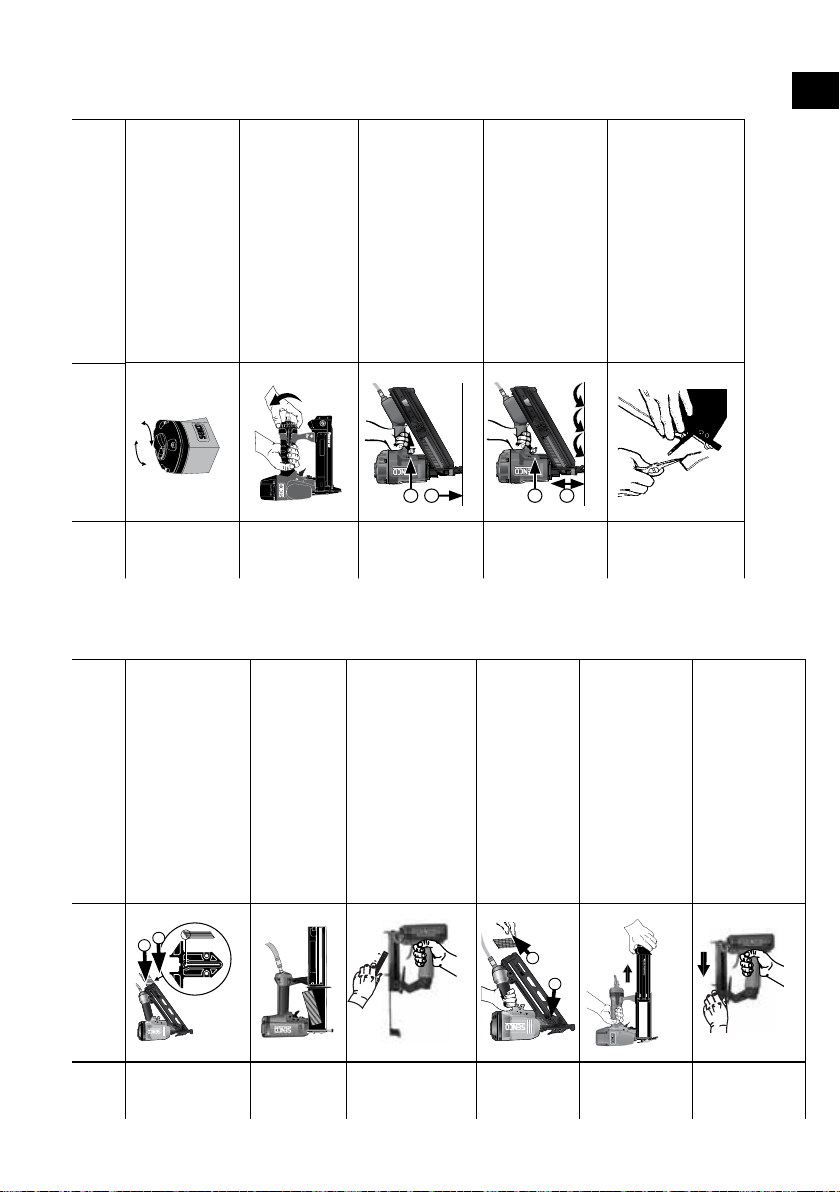

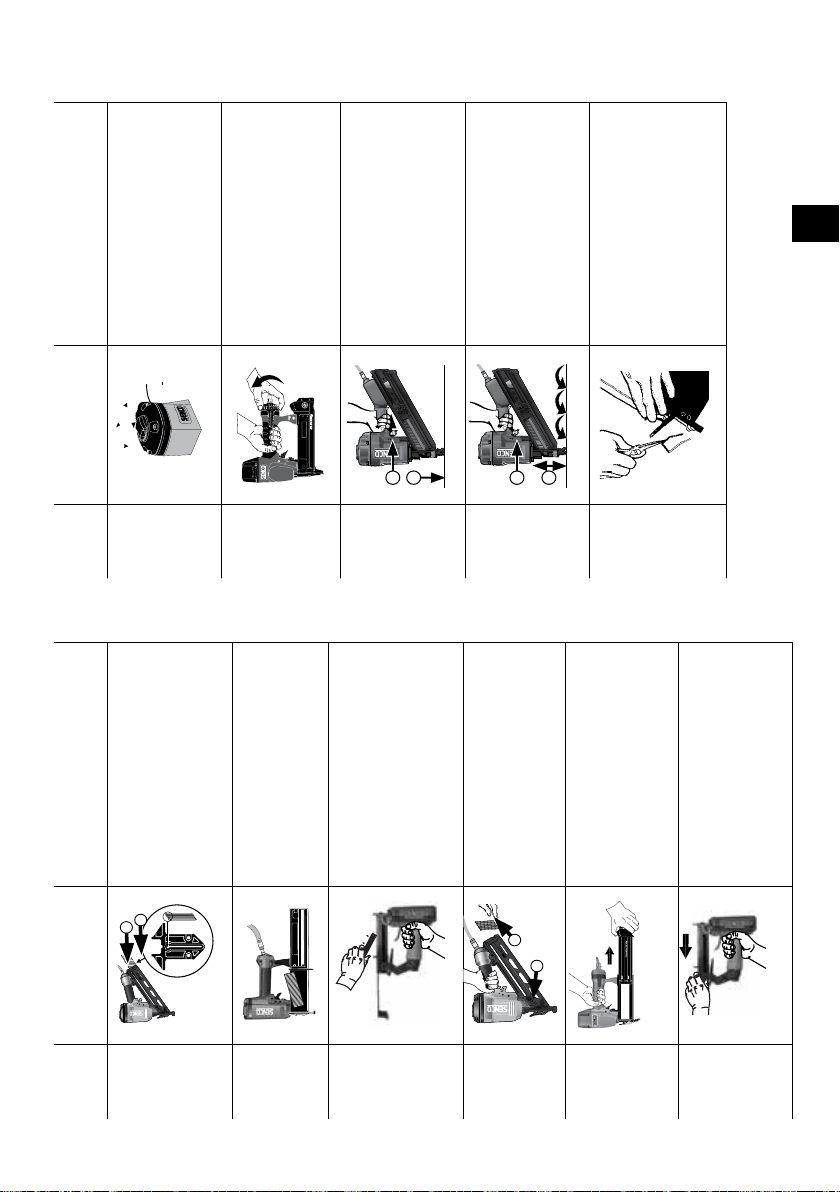

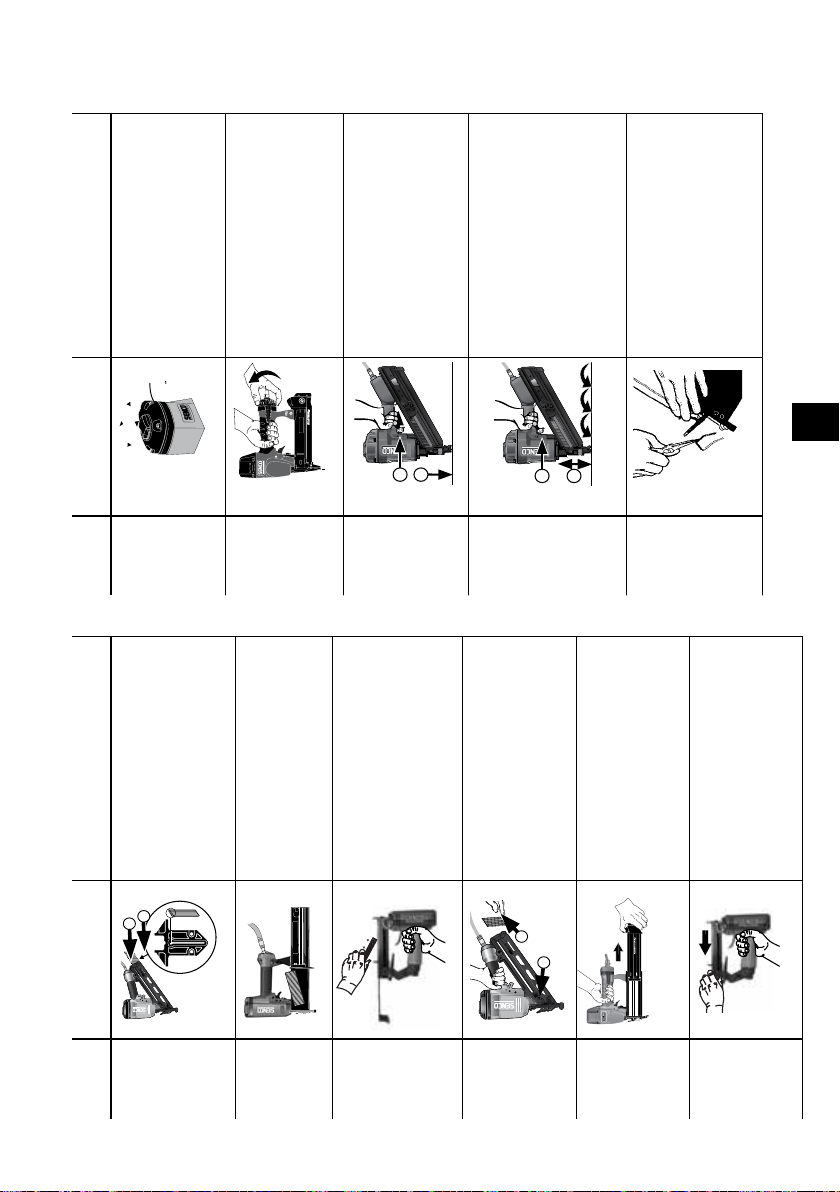

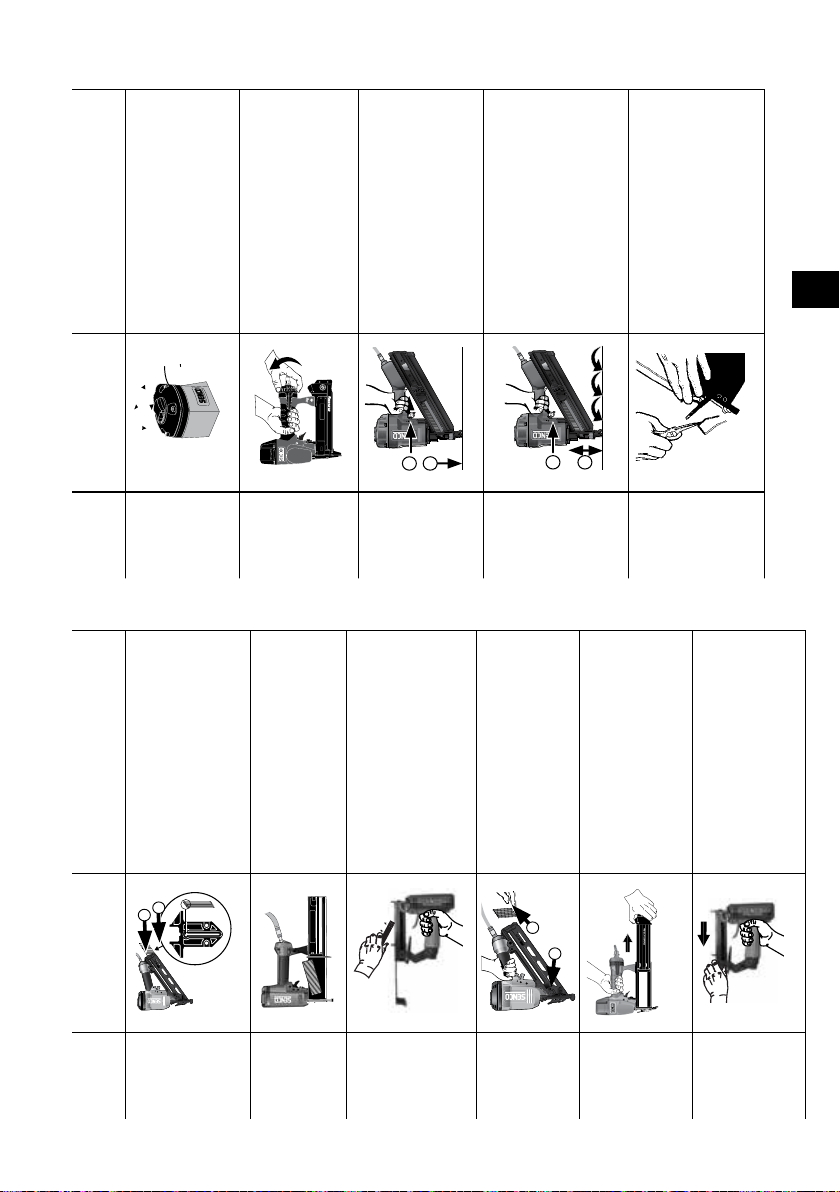

Description Image Notes
Matrix
no.
C1
Connect air supply
Insert Strip of nails - use only genuine
①
②
Do not load with trigger depressed
2
1
Adjustable
C2
SENCO fasteners
Rear Load
1211
Rear, Adjustable
2
2
D1
Connect air supply
Insert Strip of nails - use only genuine
Do not load with trigger depressed
①
②
SENCO fasteners
Depress latch, Slide rail open
Place strip of fasteners into magazine with
points facing direction shown
POINTS
Side Load
1211
701XP
®
10
9876
FramePro
5
4
3
2
1
Single
1
1
701XP
®
10
9876
FramePro
5
4
3
2
1
2
1
D2
Release the feeder shoe and slide it
Do not load with trigger depressed
then points 1 (depress Latch) and 2 (place
strips)
Bottom Load
Remove fasteners from the tool
①
forward.
②
2
1
Rear Load
Bottom
Gate
F1
Push Latch and slide rail open, remove
fasteners
Push Latch and slide rail open, remove
fasteners
Side Load
Bottom Load
Description Image Notes
Matrix
no.
A1
A2
A3
B1
B2
B3
7
Page 8
EN

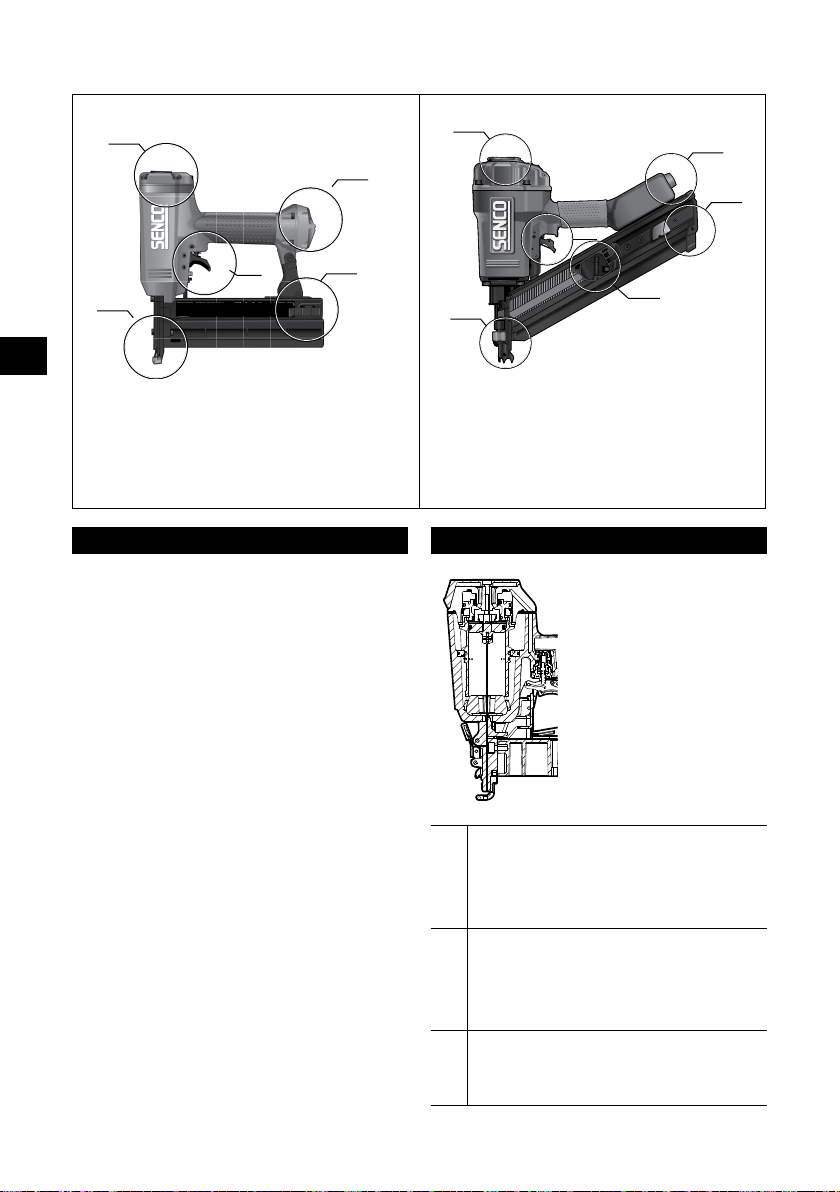

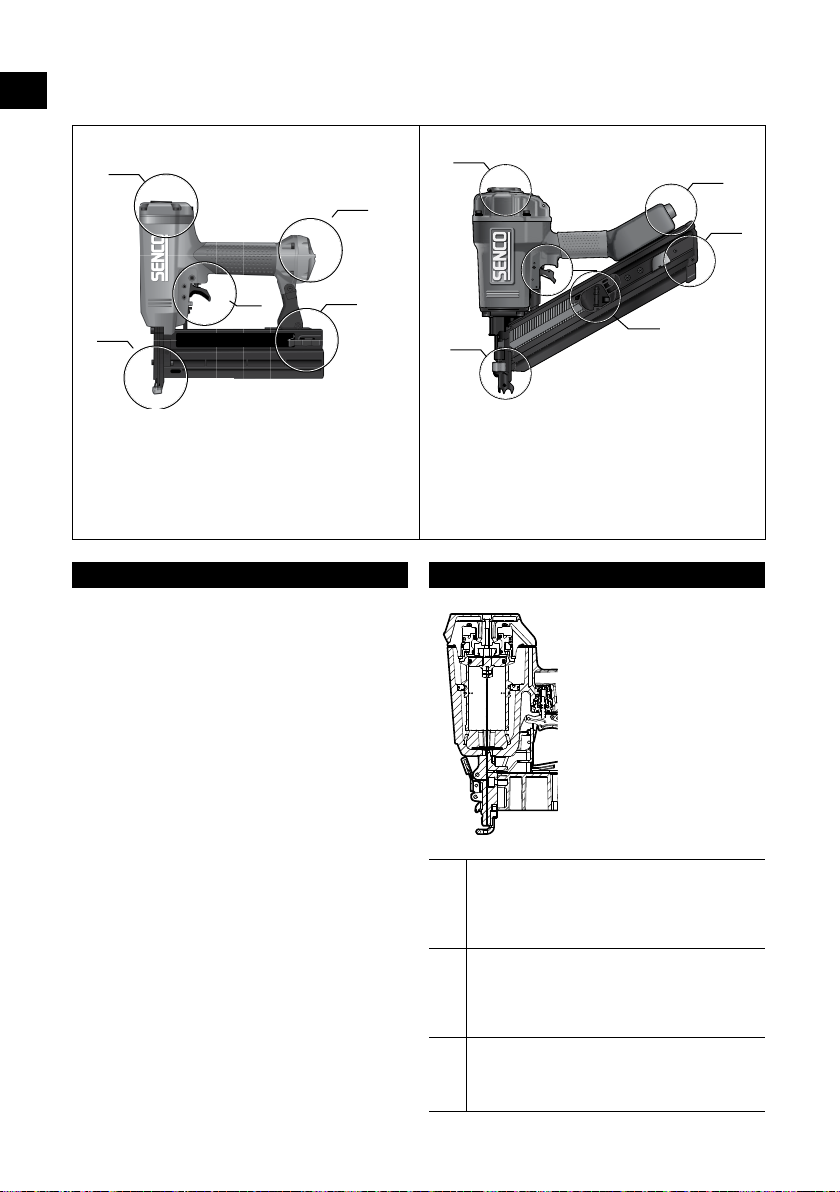

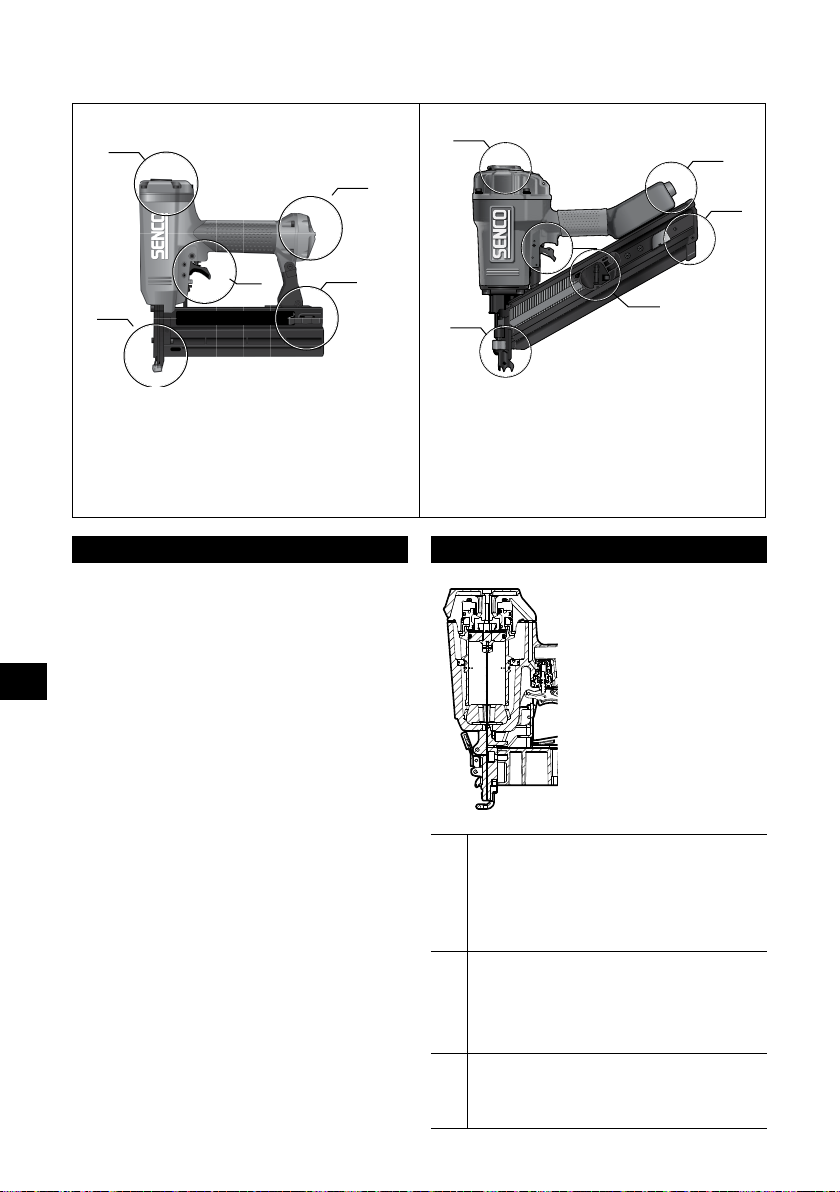

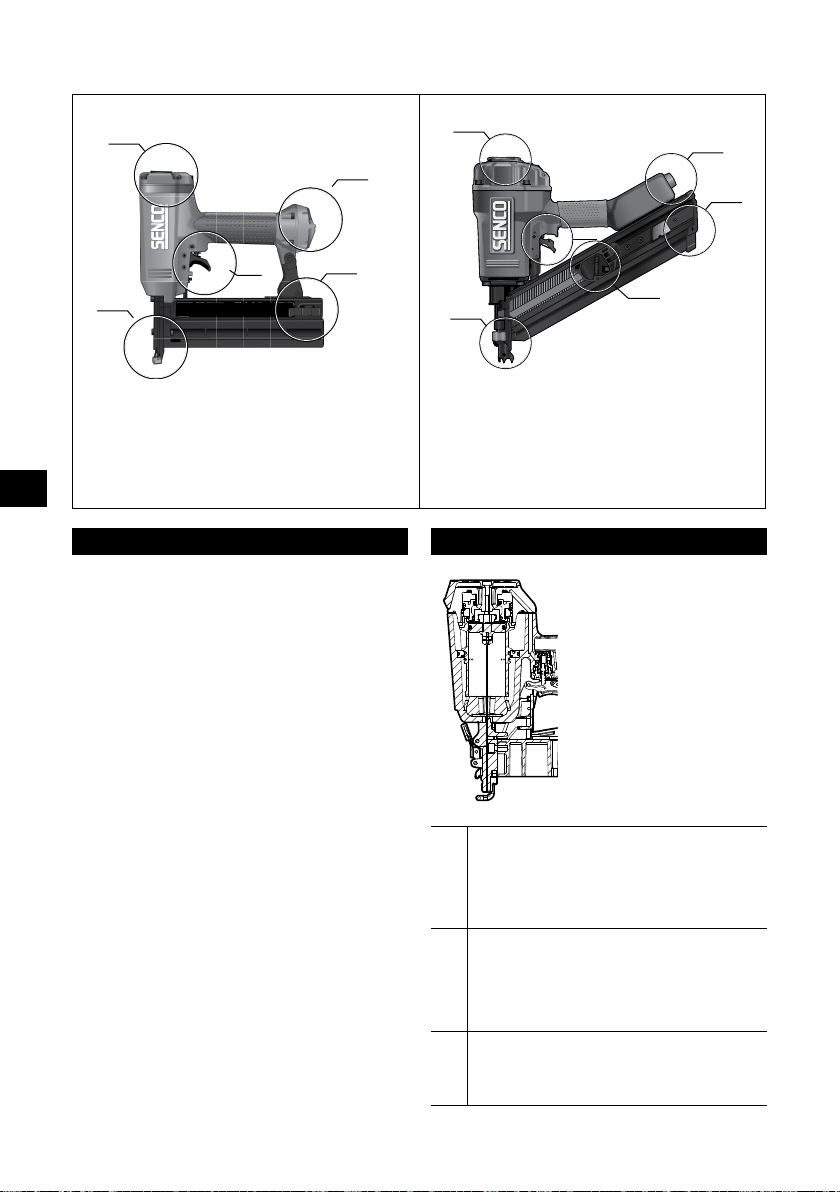

TOOL ELEMENTS
Finish Nailer Framing Nailer
FN2
FN5 FN6
FN8
FN9
FN11 FN12
FN10
FN3
FN1
FN1 Workpiece Contact FN2 Exhaust FN3 Trigger FN4 Magazine FN5 Inlet FN6 Exhausr Rear
MAINTENANCE
FN4
Warning
Repairs other than those described here should be
y
performed only by trained, qualified personnel. Contact SENCO for information at: +31 320 295 575.
Read section titled “Safety Warnings” before maintaining
y
tool. Only use spare parts specified by manufacturer or autho-
y
rized representative.
_______________________________________________
All screws should be kept tight. Loose screws result in
y
unsafe operation and parts breakage. Check monthly
y
_______________________________________________
With tool disconnected, make daily inspection to assure
y
free movement of workpiece contact and trigger. Do not use tool if workpiece contact or trigger sticks or binds.
_______________________________________________
Squirt Senco pneumatic oil (5 to 10 drops) into the air
y
inlet twice daily (depending on frequency of tool use). Other oils may damage O-rings and other tool parts.
Some Senco tools are Oil Free and DO NOT require oil,
y
Check label.
_______________________________________________
Wipe tool clean daily and inspect for wear. Use non-
y
flammable cleaning solutions only if necessary.
Do Not Soak.
y
Caution: Such solutions may damage O–rings and other
y
tool parts. Dispose of cleaning materials properly.
y
FN13
FN7
FN7 Workpiece Contact FN8 Exhaust FN9 Trigger FN10 Magazine FN11 Inlet FN12 Exhausr Rear FN13 Feeder Shoe
TROUBLE SHOOTING
Should Staple Jam Occur:
Disconnect Air Supply
Remove Fasteners
Clear the Jam
Follow loading Procedure
SYMPTOM
Air leak near top of tool. / Sluggish operation
1
SOLUTION
Verify air supply / tighten screws or install Repair Kit – See Parts Manual
SYMPTOM
Air leak near bottom of tool / Poor return.
2
SOLUTION
Clean tool / tighten screws or install Repair Kit See Parts Manual
SYMPTOM
Other problems.
3
SOLUTION
Contact SENCO.
8
Page 9
TECHNICAL DATA
Tool Type
Minimum to maximum
operating pressure
Air Consumption (60
cycles per minute) litre
XtremePro Series
SLP20XP 4,8-8,3 bar 52,7 1/4 in NPT 5 1,0 110 210 241 50 SLP20XP GLN 4,8-8,3 bar 52,7 1/4 in NPT 5 1,0 110 210 241 50 SBN10XP 4,5-7,0 bar 19,0 1/4 in NPT 2 0,96 105 167 255 42 LS1XP 4,8-7,5 bar 23,1 1/4 in NPT 5 1,3 100 197 211 51 FinishPro25XP 4,8-8,3 bar 52,7 1/4 in NPT 5 1,2 110 251 249 56 FinishPro30XP 4,8-8,3 bar 61,0 1/4 in NPT 5 1,73 104 244 305 83 FinishPro42XP 4,8-8,3 bar 133,0 1/4 in NPT 5 2,1 104 292 330 89 SN90CXP 4,8-8,3 bar 283,2 3/8 in NPT 2 3,62 70 337 384 106 SN90FXP 4,8-8,3 bar 283,2 3/8 in NPT 2 3,81 60 337 508 106 FinishPro23SXP 4.8-6.9 bar 31,0 1/4 in NPT 5 1,1 100 192 200 44 FinishPro23LXP 4,8-7.6 bar 31,0 1/4 in NPT 5 1,2 100 226 200 44 FinishPro21LXP 4,8-7.6 bar 31,0 1/4 in NPT 5 1,43 100 226 200 44
Pro Series
FinishPro10 4,8-6,5 bar 21,6 1/4 in NPT 2 1,1 110 168 229 44 FinishPro18Mg 4,8-8,3 bar 68,0 1/4 in NPT 5 1,1 110 247 266 64 FinishPro16XP 4,8-8,3 bar 61,2 1/4 in NPT 3 1,9 110 292 308 81 FinishPro35Mg 4,8-8,3 bar 62,0 1/4 in NPT 5 1,9 110 311 330 86 FramePro601 4,8-8,3 bar 283,2 3/8 in NPT 2 3,62 70 337 384 106 FramePro651 4,8-8,3 bar 311,5 3/8 in NPT 2 3,81 70 362 384 106 SidingPro40 4,8-8,3 bar 172,8 3/8 in NPT 4 2,13 70 323 351 86 SN1602 5,5-8,3 bar 255,0 3/8 in NPT 2 6,2 50-56 478 533 144 SN1302 5,5-8,3 bar 297,0 3/8 in NPT 2 7,0 48-56 500 560 140 SemiPro Series S200BN 4,8-8,3 bar 21,6 1/4 in NPT 5 1,4 107 232 251 68 S200SM 4,8-8,3 bar 88,3 1/4 in NPT 5 1,43 85 252 240 68 S250FN 4,8-8,3 bar 128,0 1/4 in NPT 4 2,25 100 303 346 85 S900FN 4,8-8,3 bar 273,8 3/8 in NPT 2 4,2 80 380 500 154
Black Label Series
FinishPro35BL 4,8-8,3 bar 90,5 1/4 in NPT 5 2,08 100 304 324 88,9 FinishPro18BL 4,8-8,3 bar 50,97 1/4 in NPT 3 1,4 100 248 254 64
Air Inlet
Maximum Speed
(cycles per second)
Weight Kg
Nail Capacity
Tool size: Height mm
Tool size: Length mm
Tool size: Width:
Main Body mm
EN
9
Page 10
EN
NAIL RANGE
0,68 0,84 1,2 1,6 1,8 2,3 2,9 3,1 3,3 3,8 4,2 4,6
Tool Type Nail Type in mm
Smooth Ring Smooth Ring Screw Smooth Ring Screw Smooth Ring Screw Smooth
less
Head-
Head
Slight
Reg
Head
SN1602 100-160 100-160 100-160
SN1302 90-130 90-130
SN90CXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SN90FXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro601 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro651 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100
S900FN 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SidingPro40 45-60 45-60
FinishPro42XP 32-63
FinishPro30XP 25-50
FinishPro35Mg 32-63
FinishPro35BL 32-63
S250FN 32-63
10
SLP20XP 16-42
SLP20XP GLN 16-42
FinishPro10 12-25
SBN10XP 12-25
LS1XP 13-25
FinishPro25XP 16-54 16-42
FinishPro18Mg 16-54
FinishPro18BL 16-54
S200BN 16-50
FinishPro16XP 32-63
S200SM 15-50
FinishPro23SXP 12-35
FinishPro23LXP 12-50
FinishPro21LXP 15-50
Page 11
NOISE INFORMATION
EN
Noise Information in accordance with EN12549 Vibration Information in accordance with ISO8662-11
Tool Type Sound pressure level (Lpa) dB Sound power level (Lwa) dB Vibration level m/s2 XtremePro Series
SLP20XP 83 89 1.18 SLP20XP GLN 83 89 1.18 SBN10XP 78.6 87.77 1.7 LS1XP 84 89 <2.5 FinishPro25XP 89 94 <2.5 FinishPro30XP 85 98 <2.5 FinishPro42XP 89 94 <2.5 SN90CXP 96 101 4 SN90FXP 96 101 4 FinishPro23SXP 47.8 60.8 1.63 FinishPro23LXP 47.8 60.8 1.63 FinishPro21LXP 47.8 60.8 1.63
Pro Series
FinishPro10 81 86 <2.5 FinishPro18Mg 68 78.8 <2.5 FinishPro16XP 93.7 106.7 <2,5 FinishPro35Mg 87.6 93.2 2.9 FramePro601 96 101 3.7 FramePro651 97 101 3.67 SidingPro40 84 97 2.6 SN1602 95.9 132 8.3 SN1302 93 106 4
SemiPro Series
S200BN 91 104 <2.5 S200SM 91 104 <2.5 S250FN 91 104 <2.5 S900FN 85 90 2.5
Black Label Series
FinishPro35BL 87,6 93,2 2,9 FinishPro18BL 68 78,8 <2.5
These values are tool-related characteristic values and do not represent noise developed at the point of use. Workplace design can also serve to reduce noise levels, for example placing workpiece on sound-damping supports. This value is a tool-related characteristic value and does not represent the influence to the handarm-system when using the tool.
ACCESSORIES
SENCO offers a full line of accessories for your SENCO tools, including:
Air Compressors
y
Hose
y
Couplers
y
Fittings
y
Safety Glasses
y
Pressure Gauges
y
Lubricants
y
Regulators
y
Filters
y
For more information or a complete illustrated catalogue of SENCO accessories, visit SENCO.EU.
11
Page 12
12EN13
Page 13
INHALTSVERZEICHNIS
Verantwortung des Arbeitgebers �����������������������������������������������������������������������13 Allgemeine Beschreibung ����������������������������������������������������������������������������������13
Gefahrenhinweise����������������������������������������������������������������������������������������������13 Sicherheitshinweise �������������������������������������������������������������������������������������������14
Gebrauch des Werkzeugs ���������������������������������������������������������������������������������16 Wartung �������������������������������������������������������������������������������������������������������������18 Störungen beheben �������������������������������������������������������������������������������������������18 Technische Daten ����������������������������������������������������������������������������������������������19 Naglersortiment �������������������������������������������������������������������������������������������������20 Angaben zum Lärmpegel ����������������������������������������������������������������������������������21 Zubehör �������������������������������������������������������������������������������������������������������������21 Konformitätserklärung �������������������������������������������������������������������������������������132 Eingeschränkte Garantie ���������������������������������������������������������������������������������134
VERANTWORTUNG DES ARBEITGEBERS ALLGEMEINE BESCHREIBUNG
Der Arbeitgeber ist dafür verantwortlich sicherzustellen, dass alle Mitarbeiter, die mit dem Werkzeug arbeiten sollen, diese Anweisungen
Anweisungen zum Nachschlagen griffbereit. Risikobewertungen und die Einführung angemessener Kontrollen hinsichtlich aller Gefahren sind unerlässlich.
GEFAHREN AM ARBEITSPLATZ
Es gilt:
y
y
y
y
GEFAHREN DURCH STAUB UND ABLUFT
Wenn das Werkzeug in einem Bereich mit Staubablagerungen eingesetzt wird, kann es den Staub aufwirbeln und dadurch Gefahren verursachen. Es gilt:
y
y
y
gelesen und verstanden haben. Halten Sie die
Hauptursachen für Arbeitsunfälle sind Ausrutschen, Stolpern und Stürze. Achten Sie auf rutschige Oberflächen, die durch die Verwendung des Werkzeugs verursacht werden, sowie auf die vom Druckluftschlauch ausgehende Stolpergefahr.
Gehen Sie in Umgebungen, die Sie nicht kennen, besonders vorsichtig vor. Es könnten versteckte Gefahrenquellen wie Strom- oder andere Versorgungsleitungen vorliegen.
Dieses Werkzeug ist nicht für den Einsatz in explosionsgefähr­deten Bereichen vorgesehen und nicht gegen den Kontakt mit elektrischer Energie isoliert.
Achten Sie darauf, dass keine elektrischen Kabel, Gasleitun­gen usw. vorhanden sind, die bei Beschädigung durch den Einsatz des Werkzeugs eine Gefahr darstellen können.
Bei der Risikobewertung sollten der Staub, der durch den Einsatz des Werkzeugs entsteht, und das Potenzial zum Auf­wirbeln bereits vorhandenen Staubs berücksichtigt werden. Richten Sie in einer staubbelasteten Umgebung die Abluft so aus, dass möglichst wenig Staub aufgewirbelt wird. Beim Auftreten von Gefahren durch Staub oder Abluft sind diese vorrangig am Ort der Emission zu bekämpfen.
Tragbares Eintreibwerkzeug für Nägel, bestehend aus einer
y
pneumatischen Antriebseinheit, einer Nagelführung und einem Magazin, in dem Energie in einer linearen Bewegung auf einen Nagel im Magazin aufgebracht wird, um den Nagel in bestimmte Materialien einzutreiben, es sei denn, es wird ein spezieller Nagel für die Verwendung in Beton oder Stahl verwendet. Jede sonstige Verwendung ist unzulässig.
y
WARNHINWEISE
Mit diesem Symbol gekennzeichnete Werkzeuge dürfen nur für Produktionsanwendungen verwendet werden. Jede sonstige Verwendung ist unzulässig.
Nehmen Sie beim Anheben des Werkzeugs,
y
beim Wechseln des Arbeitsbereichs oder der Arbeitshaltung und beim Gehen den Finger vom Auslöser, weil das Werkzeug sonst unbeabsichtigt ausgelöst werden kann. Überprüfen Sie bei Werkzeugen mit wählbarer Auslöseeinstellung vor der Verwendung immer, ob der richtige Modus eingestellt ist.
Dieses Werkzeug weist entweder eine selektive Auslösung
y
über Betriebsartenwahlschalter für Kontaktauslösung oder kontinuierliche Kontaktauslösung auf oder ist ein Werkzeug mit Kontaktauslösung oder kontinuierlicher Kontaktauslösung und wurde mit dem obigen Symbol gekennzeichnet. Es ist für die Verwendung in Produktionsanwendungen für Paletten, Möbel, Fertiggehäuse, Polster und Verkleidungen vorgesehen.
Bei Verwendung dieses Werkzeugs im selektiven Aus-
y
lösungsmodus ist immer sicherzustellen, dass die richtige Auslöseeinstellung eingestellt ist.
Verwenden Sie dieses Werkzeug für Anwendungen wie das
y
Schließen von Kästen oder Kisten und die Montage von Trans­portsicherungen auf Anhängern und Lastkraftwagen nicht mit Kontaktauslösung.
Gehen Sie beim Wechseln von einer Eintreibsstelle zur
y
nächsten vorsichtig vor.
DE
Page 14
DE
SICHERHEITSHINWEISE
Lesen und verstehen Sie diese Gefahren-
y
hinweise, um Verletzungen von sich selbst und umstehenden Personen zu vermeiden. Weitere Informationen finden Sie in den Abschnitten „Gebrauch des Werkzeugs“, „Wartung“ und „Störungen beheben“.
Bei Missachtung der Gefahrenhinweise besteht schwere
y
Verletzungsgefahr. Bewahren Sie die Hinweise auf.
y
_____________________________________________________
Der Bediener und andere Personen im Arbeitsbereich
y
müssen stoßfeste Sicherheitsbrillen mit Seitenschilden tragen. Bei Missachtung besteht schwere Verletzungs­gefahr. CE-Äquivalent mit EN166
_____________________________________________________
Tragen Sie immer andere persönliche Schutz-
y
ausrüstung wie Gehörschutz, Sicherheitshand­schuhe und Schutzhelm. Tragen Sie nur Handschuhe, die ein ange-
y
messenes Gefühl und eine sichere Bedienung von Auslöser und Einstellvorrichtungen gewährleisten. Der Bediener und andere Personen im Arbeitsbereich müssen
y
Gehörschutz tragen. Ungeschützte Exposition gegenüber hohen Lärmpegeln kann
y
zu einem dauerhaften Verlust des Hörvermögens und anderen Problemen wie Tinnitus (Klingeln, Pfeifen oder Summen in den Ohren) führen.
Geeignete Kontrollmaßnahmen zur Risikominderung könnten
y
sich auf die Verwendung von Dämpfungsmaterialien erstrecken, um zu verhindern, dass Werkstücke Geräusche verstärken.
Angemessenen Gehörschutz verwenden.
y
Betreiben und warten Sie das Gerät wie in dieser Anleitung
y
empfohlen, um einen unnötigen Anstieg des Geräuschpegels zu vermeiden.
Wenn das Werkzeug über einen Schalldämpfer verfügt, stellen
y
Sie immer sicher, dass dieser angebracht und in gutem Zustand ist, wenn das Werkzeug in Betrieb genommen wird.
_____________________________________________________
Vibrationen können zu einer Beeinträchtigung der
y
Nerven und der Blutversorgung in Händen und Armen führen.
Tragen Sie beim Arbeiten in kalter Umgebung warme
y
Kleidung, halten Sie Ihre Hände warm und trocken. Wenn Sie Taubheitsgefühle, Kribbeln, Schmerzen oder
y
Bleichheit der Haut an Ihren Fingern oder Händen verspüren, konsultieren Sie einen qualifizierten Arbeitsmediziner bezüglich Ihrer allgemeinen Tätigkeiten.
Betreiben und warten Sie das Gerät wie in dieser Anleitung
y
empfohlen, um unnötig starke Vibrationen zu vermeiden. Halten Sie das Werkzeug mit einem leichten, aber sicheren Griff,
y
da das von Vibrationen ausgehende Risiko im Allgemeinen bei höherer Greifkraft größer ist.
_____________________________________________________
Bleiben Sie wachsam, achten Sie darauf, was Sie tun, und
y
wenden Sie beim Bedienen von Elektrowerkzeugen gesunden Menschenverstand an. Arbeiten Sie nicht mit dem Werkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Eine kurze Phase der Unaufmerksamkeit kann beim Bedienen von Elektrowerkzeugen zu schweren Verletzungen führen.
_____________________________________________________

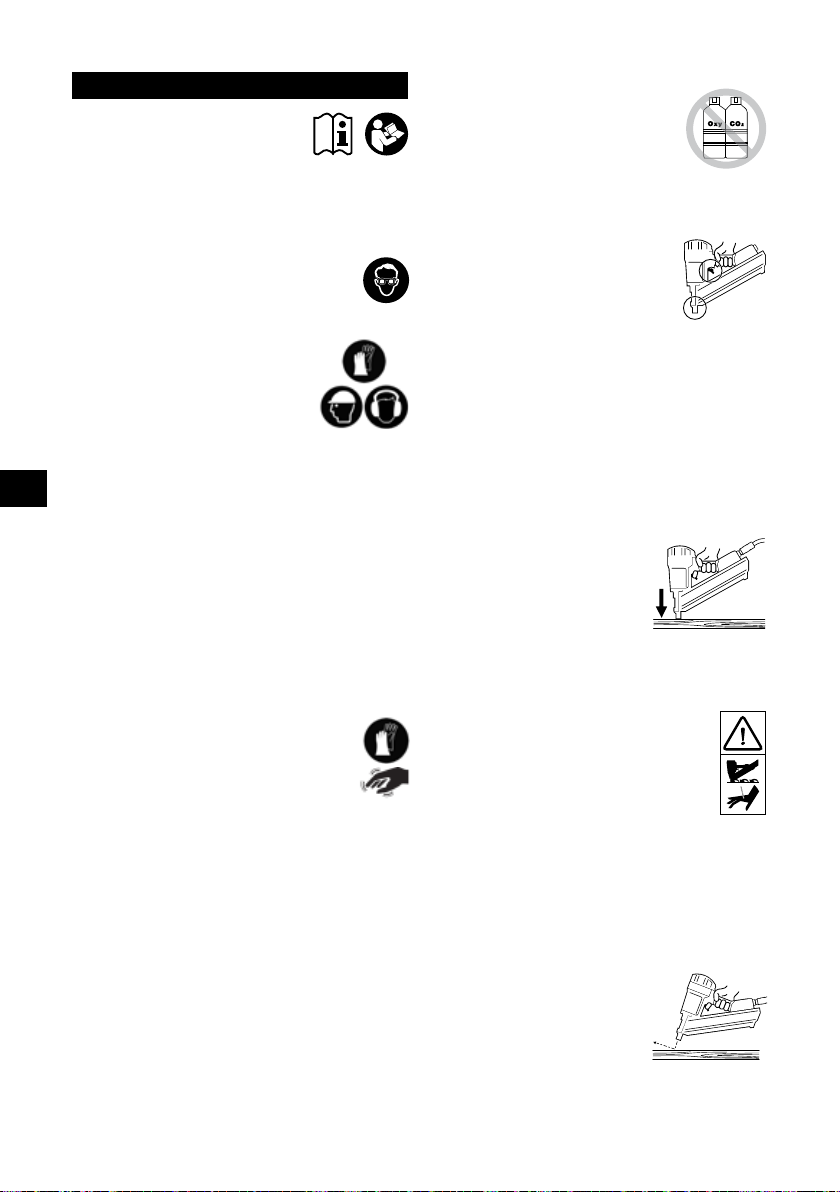

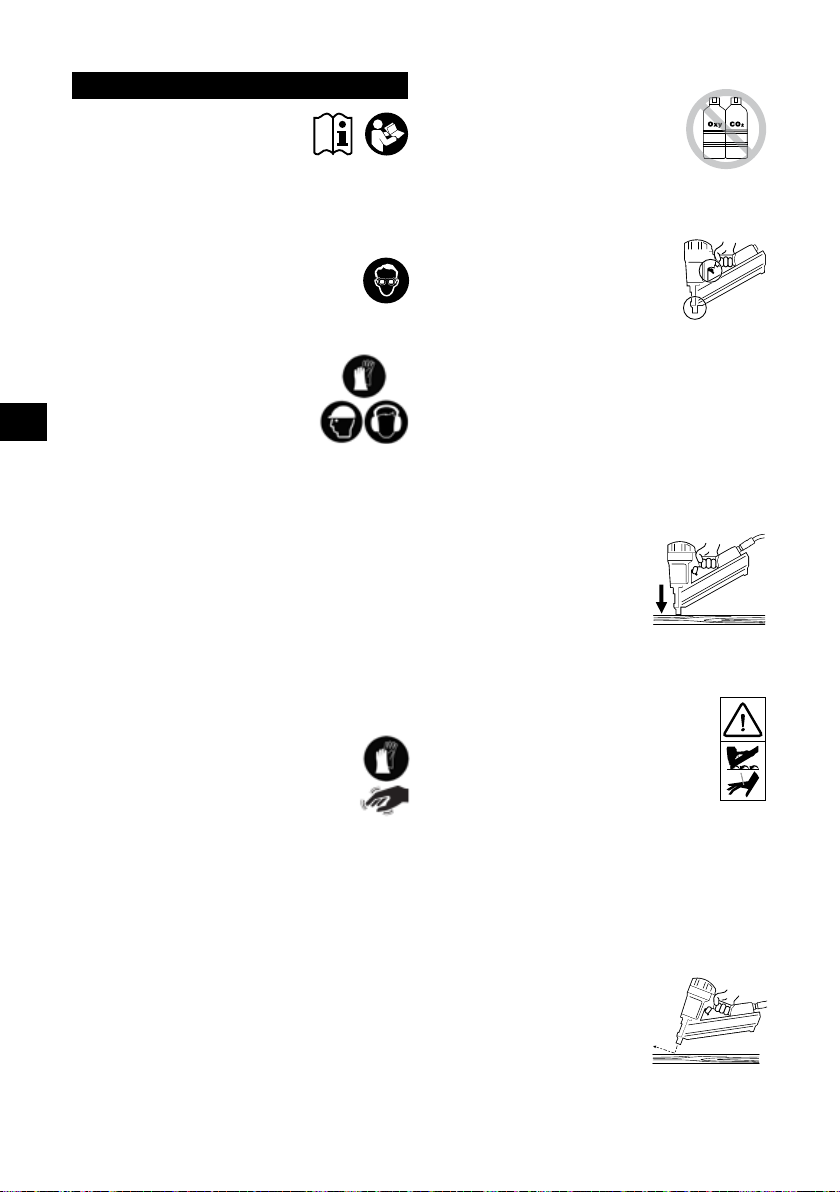

Verwenden Sie ausschließlich die vorgeschrie-
y
bene Energieversorgung. Verwenden Sie niemals Sauerstoff, Kohlendio-
y
xid oder andere Flaschengase als Energiequelle für dieses Werkzeug, weil das Werkzeug dadurch explodieren und schwere Verletzungen verursachen würde.
Die Verwendung von Sauerstoff oder brennbaren Gasen in
y
pneumatisch angetriebenen Werkzeugen führt zu Brand- und Explosionsgefahr.
_____________________________________________________
Nehmen Sie immer den Finger vom Abzug,
y
wenn Sie keine Nägel eintreiben. Tragen Sie das Werkzeug niemals mit dem Finger auf oder unter dem Auslöser. Das Werkzeug wirft ein Befestigungsmittel aus, wenn der Kontaktauslöser angestoßen wird. Außerhalb der Betriebszeiten ist das Werkzeug in Seitenlage und
y
von der Druckluft getrennt zu lagern. In der Ruheposition muss auch der Finger vom Auslöser
y
genommen und das Werkzeug so positioniert werden, dass der Kontaktauslöser nicht betätigt wird.
_____________________________________________________
Gehen Sie immer davon aus, dass das Werkzeug mit Nägeln
y
bestückt ist. Richten Sie das Werkzeug niemals auf sich selbst oder andere Personen. Nehmen Sie die Gefahr ernst. Respektie­ren Sie das Werkzeug als Arbeitsgerät. Halten Sie Hände und Beine aus der Schussrichtung.
y
Das Werkzeug zum Eintreiben von Nägeln darf nur durch
y
geschultes Fachpersonal gehandhabt werden.
_____________________________________________________
Treiben Sie Nägel ausschließlich in Ar-
y
beitsflächen und niemals in Materialien mit zu harter Oberfläche ein. Bei Stahl- und Betonwerkzeugen ist
y
zusätzlicher Anpressdruck erforderlich. Während des Betriebs werden mögli-
y
cherweise Bruchstücke des Werkstücks und des Trägersystems ausgeworfen. Achten Sie darauf, dass das Werkzeug immer sicher auf dem
y
Werkstück aufliegt und nicht abrutschen kann.
_____________________________________________________
In den folgenden Situationen darf kein Werkzeug mit
y
„Kontaktauslösung“ verwendet werden:
Wenn das Wechseln von einer Eintreibstelle
zur anderen über Treppen, Leitern oder Gerüste erfolgt.
Beim Schließen von Kästen oder Kisten. Beim Befestigen von Transportsicherungen.Bewegliche Arbeitsbühnen
Lesen und verstehen Sie das mit dem selektiven Auslösen
y
verbundene Risiko im Abschnitt „Gebrauch des Werkzeugs“.
_____________________________________________________
Üben Sie keine Gewalt auf das Werkzeug aus. Lassen Sie das
y
Werkzeug die Arbeit verrichten. Verwenden Sie das passende Werkzeug für Ihre Anwendung. Das passende Werkzeug erledigt die Arbeit besser und sicherer mit der Geschwindigkeit, für die es ausgelegt ist. Nicht zu weit vorlehnen
y
Achten Sie jederzeit darauf, sicher und im Gleichgewicht zu
y
stehen.
_____________________________________________________
Treiben Sie keine Befestigungsmittel
y
aufeinander oder mit einem für das Werkzeug zu großen Winkel ein. Der Nagel könnte abprallen und Verlet-
y
zungen verursachen.
14
Page 15
_____________________________________________________
Seien Sie bei der Verwendung des Werkzeugs auf einen
y
Rückstoß des Werkzeugs nach dem Eintreiben des Nagels gefasst. Wenn der Kontaktauslöser nach einem Rückstoß unbeabsichtigt wieder mit der Arbeitsfläche in Kontakt gerät, wird unkontrolliert ein Befestigungs­mittel eingetrieben. Lassen Sie also zu, dass das Werkzeug durch den Rückstoß komplett vom Werkstück abgehoben wird, um derartige Ereignisse zu vermeiden. Drücken Sie den Kontaktauslöser erst dann wieder auf die Arbeitsfläche, wenn ein weiterer Nagel eingetrieben werden soll.
_____________________________________________________
Halten Sie das Werkzeug korrekt mit festem Griff und seien
y
Sie bereit, normalen oder plötzlichen Bewegungen wie z.B. Rückschlägen entgegenzuwirken und sie aufzufangen. Der Griff sollte sicher, aber geeignet sein, um die Gefahr von Vibrationen zu verringern, die schwere Verletzungen verursachen können. Achten Sie darauf, im Gleichgewicht und sicher zu stehen.
y
Seien Sie bei der Arbeit mit pneumatischen Werkzeugen vorsich-
y
tig, weil diese kalt werden. Dadurch können Ihr Griff und Ihre Kontrolle über das Werkzeug beeinträchtigt werden.
_____________________________________________________
Treiben Sie keine Nägel in unmittelbarer Nähe zur Kante der
y
Arbeitsfläche ein. Das Befestigungsmittel könnte abprallen und Verletzungen
y
verursachen. Unbeteiligte Personen müssen einen Sicherheitsabstand
y
einhalten. Nehmen Sie eine deutliche Kennzeichnung Ihres Arbeitsbereichs
y
vor.
_____________________________________________________
Trennen Sie das Werkzeug von der Druckluft,
y
bevor Sie es warten, verklemmte Befestigungs­mittel entfernen, Einstellungen am Werkzeug ändern, den Arbeitsbereich verlassen, das Werkzeug an einen anderen Standort transpor­tieren oder das Werkzeug einer anderen Person übergeben.
_____________________________________________________
Das Werkzeug könnte einen Nagel auswerfen, wenn es an die
y
Druckluftversorgung abgeschlossen wird. ① Entfernen Sie deshalb alle Nägel aus dem Werkzeug, bevor Sie die Druckluft­leitung anschließen. Gehen Sie beim Laden/Entladen von Befestigungsmitteln
y
vorsichtig vor. Die Befestigungsmittel sind spitz.
_____________________________________________________
Benutzen Sie das Werkzeug nie, wenn der Kontaktauslöser, Aus-
y
löser oder Federn funktionsuntüchtig sind, fehlen oder Schäden aufweisen. Sie dürfen den Kontaktauslöser, Auslöser oder die Federn nicht modifizieren oder entfernen.
Modifikationen können die Wirksamkeit von Sicherheitsvor-
y
kehrungen beeinträchtigen und den Bediener und umstehende Personen einer erhöhten Gefahr aussetzen.
Verwenden Sie das Werkzeug nicht, wenn es Schäden aufweist.
y
_____________________________________________________
Achten Sie darauf, dass alle Schrauben und Abdeckungen
y
jederzeit fest angezogen sind. Inspizieren Sie den Auslöser und Kontaktauslöser täglich auf freie Beweglichkeit. Verwenden Sie das Werkzeug nie, wenn Teile fehlen, verschlissen oder beschädigt sind.
Verwenden Sie immer den zweiten Griff (soweit enthalten).
y
_____________________________________________________
Verwenden Sie ausschließlich von SENCO empfohlene oder ver-
y
triebene Teile, Verbinder, Schmiermittel und Zubehörelemente. Nehmen Sie keine nicht von SENCO autorisierten Modifikationen des Werkzeugs vor.
_____________________________________________________
Verwenden Sie ausschließlich trockene, saubere und geregelte
y
Druckluft mit dem empfohlenen Druck. Schalten Sie die Luftzufuhr immer ab und trennen sie vom
y
Werkzeug, wenn Sie es nicht benutzen.
_____________________________________________________
Werkzeuge dürfen nicht mit einem Druck verbunden werden, der
y
um mehr als 10% über dem maximalen Betriebsdruck liegt. Überschreiten Sie den maximalen Betriebsdruck Ps max. nicht.
y
_____________________________________________________
Werkzeuge, die mit einem umgekehrten Dreieck ge-
y
kennzeichnet sind, dürfen nur dann verwendet werden, wenn sie mit einem funktionsfähigen Kontaktauslöser ausgestattet sind.
Werkzeuge ohne Kontaktauslöser könnten unbeabsichtigt
y
ausgelöst werden und Verletzungen verursachen.
_____________________________________________________
Ständer für die Befestigung von Werkzeugen an einer Halterung
y
müssen vom Ständerhersteller so konzipiert und konstruiert sein, dass das Werkzeug für den vorgesehenen Verwendungs­zweck sicher befestigt werden kann.
_____________________________________________________
Das Werkzeug und der Druckluftschlauch
y
müssen einen Anschlussnippel aufweisen, bei dem durch Lösen der Kupplungsverbindung der gesamte Druck aus dem Werkzeug entfernt wird. Druckluft kann schwere Verletzungen verursa-
y
chen. Trennen Sie das Werkzeug immer von der Druckluftversorgung,
y
bevor Sie Zubehör austauschen, Einstellungen und/oder Repa­raturen vornehmen oder sich von einem Arbeitsbereich in einen anderen Bereich bewegen.
Richten Sie Druckluft niemals auf sich selbst oder andere
y
Personen. Schlagende Schläuche können schweren Verletzungen verursa-
y
chen – achten Sie jederzeit auf beschädigte oder lose Schläuche.
_____________________________________________________
Laden Sie das Werkzeug niemals mit Befestigungsmitteln,
y
während der Auslöser oder Kontaktauslöser gedrückt sind.
_____________________________________________________
Verwenden Sie das Werkzeug nicht, wenn die Gefahren-
y
hinweise auf dem Werkzeug fehlen. Wenn die Hinweise fehlen, beschädigt oder unleserlich sind, wenden Sie sich an Ihren SENCO-Vertreter, um ein neues Etikett anzufordern.
_____________________________________________________
Verwenden Sie niemals ein Werkzeug, aus dem Druckluft austritt
y
oder das repariert werden muss. Verwenden Sie das Werkzeug nicht, wenn es Schäden aufweist.
y
Tragen oder ziehen Sie ein pneumatisches Werkzeug niemals an
y
der Luftleitung.
_____________________________________________________
Nehmen Sie keine provisorischen Reparaturen
y
ohne angemessene Werkzeuge und Ausrüstung vor.
Überprüfen Sie das Werkzeug vor dem Gebrauch
y
immer auf gebrochene, falsch angeschlossene, lockere oder abgenutzte Teile.
Vor allen Änderungen am Werkzeug ist eine schriftliche Geneh­migung des Werkzeugherstellers einzuholen.
_____________________________________________________
Halten Sie Hände und andere Körperteile
y
von dem im Kreis abgebildeten Bereich fern, um Verletzungsrisiken während des Betriebs zu vermeiden. Halten Sie die Finger vom Auslöser fern,
y
wenn Sie das Werkzeug nicht bedienen und wenn Sie von einer Arbeitshaltung in eine andere wechseln.
15
DE
Page 16
GEBRAUCH DES WERKZEUGS
DE
Schmie-
ren
selement
Staubeseitigung Sicherheit-
Eintreibtiefe
Obligato-
Über das
Magazin
risch
Einzel Sequentiell (D1)SN1302
Einstellbar
Obligato-
risch
Sicherheits-
element
EZ-Clear-Klappe
(F1)
Einzel Sequentiell (D1)
Wählbar
Ölfrei
Über das
Magazin
Nicht vorhanden
Einzel Sequentiell (D1)
Ölfrei
EZ-Clear-Klappe
(F1)
Obligato-
risch
Einstellbar
Ölfrei
Nicht
vorhanden
Über das
Magazin
vorhanden
Einzel Sequentiell (D1)
Werkzeug Laden Entladen Abluft Auslösertyp Einstellung der
SN90CXP
Einstellbar (C1) Abzug unten (D2)
SN90FXP
FramePro601
FramePro651
Front
SN1602
Führungsschuh
freigeben und
nach vorne schieben
(B1)
Zuführung
von hinten
(A1)
S900FN Einstellbar (C1)
SidingPro40 Front Abzug unten (D2)
FinishPro42XP Front Einzel Sequentiell Ölfrei
FinishPro16XP Front - Integrierter Luftreiniger mit Drucktaste Wählbar
FinishPro30XP Einstellbar (C1)
Drucktaste
Front
S250FN Einstellbar (C1)
FinishPro35Mg Einstellbar - Integrierter Luftreiniger mit
FinishPro35BL Einstellbar (C1) Einzel Sequentiell (D1)
SLP20XP
SLP20XP GLN Front Nicht vorhanden Ölfrei
SBN10XP Hinten (C2) Nicht vorhanden Obligatorisch
16
Hinten (C2) Abzug unten (D2)
Auf Riegel drücken
Seitliche
FinishPro25XP Front
FinishPro18Mg
Front
und Führung
aufschieben (B2)
Zuführung
(A2)
FinishPro18BL
S200BN
S200SM
Hinten (C2)
FinishPro23SXP
FinishPro23LXP
FinishPro21LXP
Hinten (C2)
Auf Riegel drücken
und Führung
aufschieben (B3)
Zufuhr von
unten (A3)
FinishPro10
LS1XP Front Nicht
Page 17
DE
Der Deflektor kann gedreht werden, um die
Richtung der Abluft zu ändern.

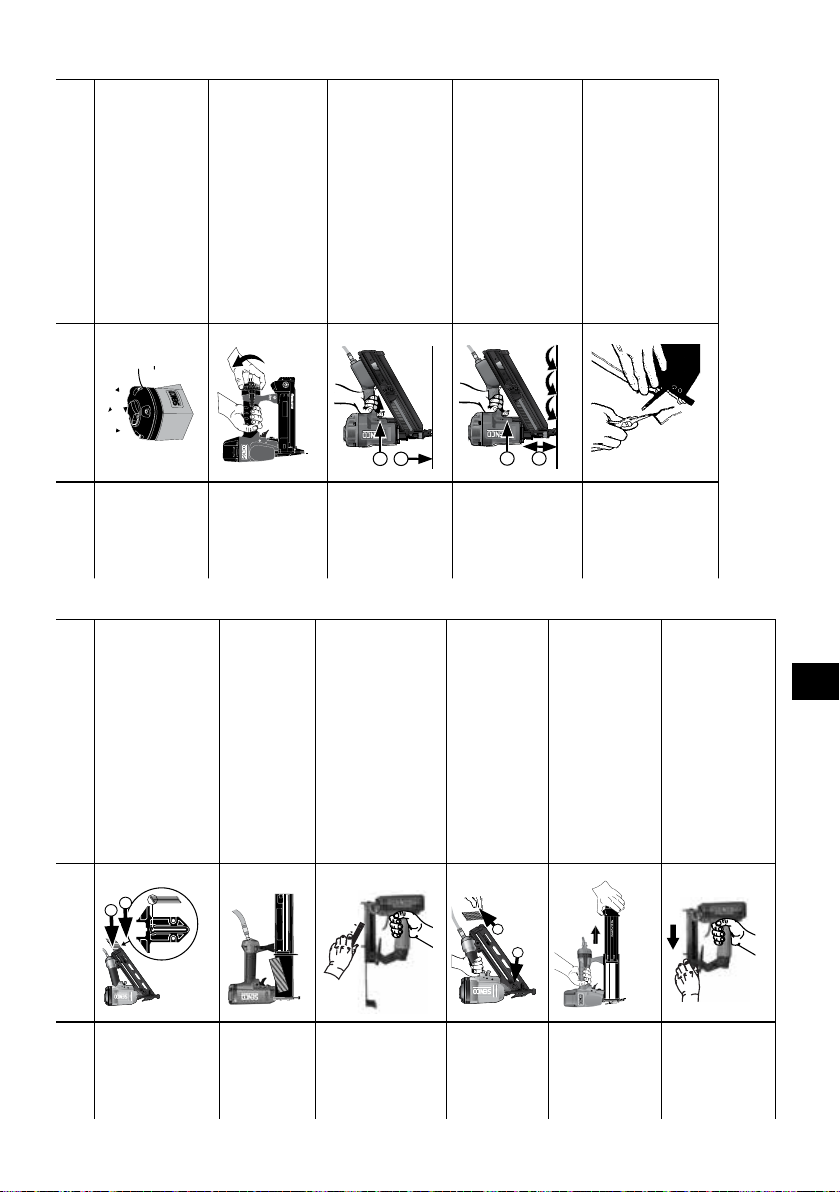

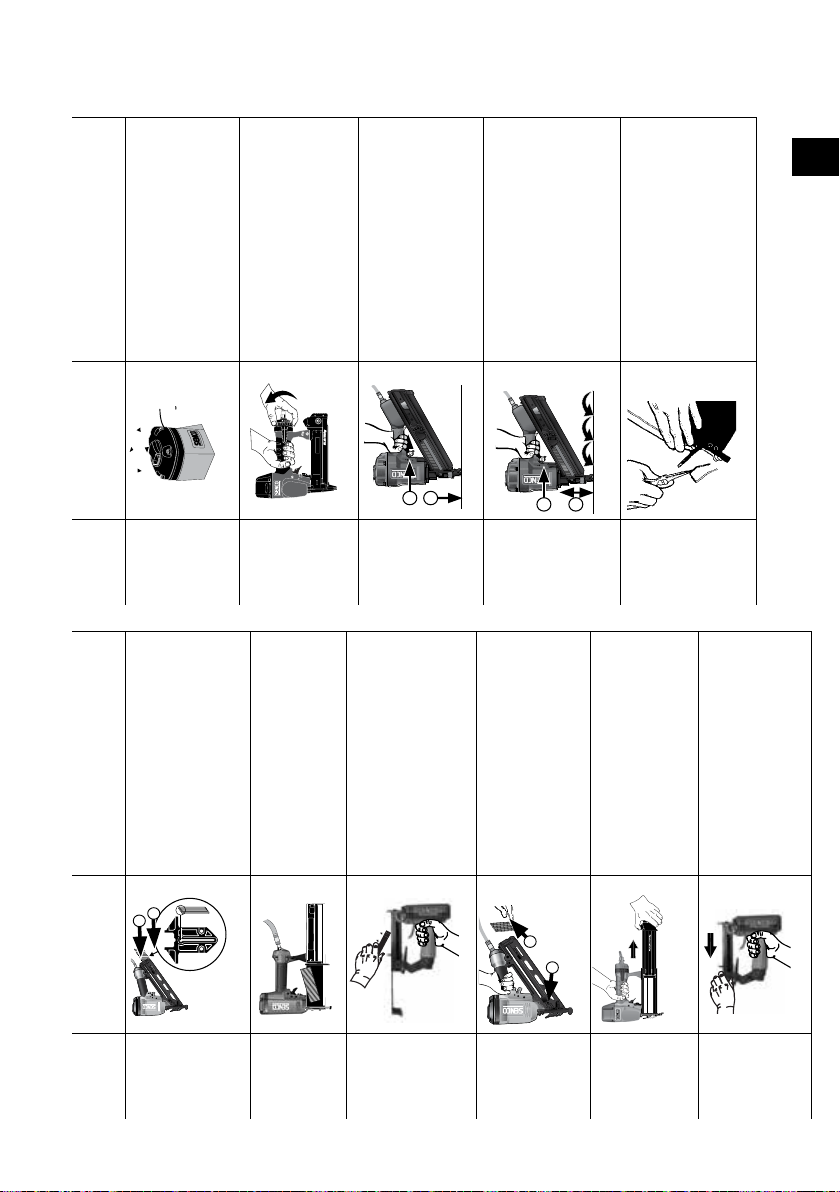

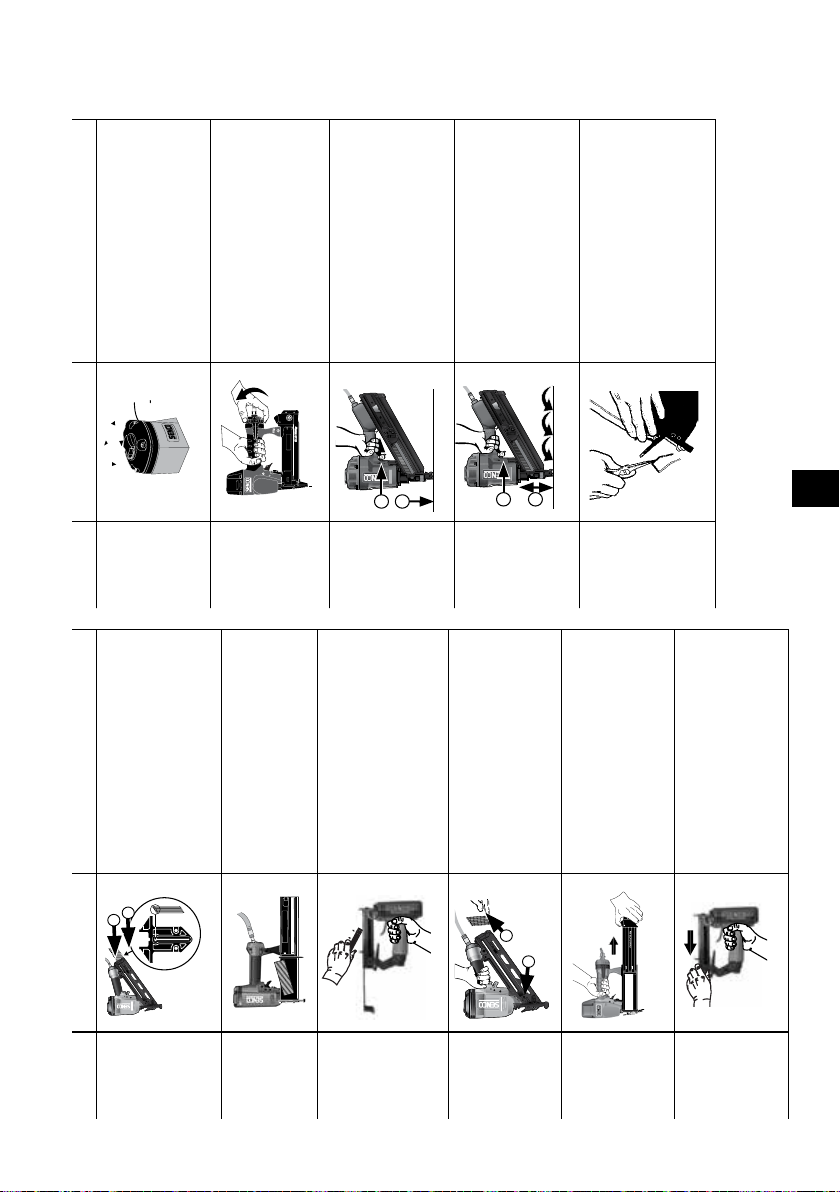

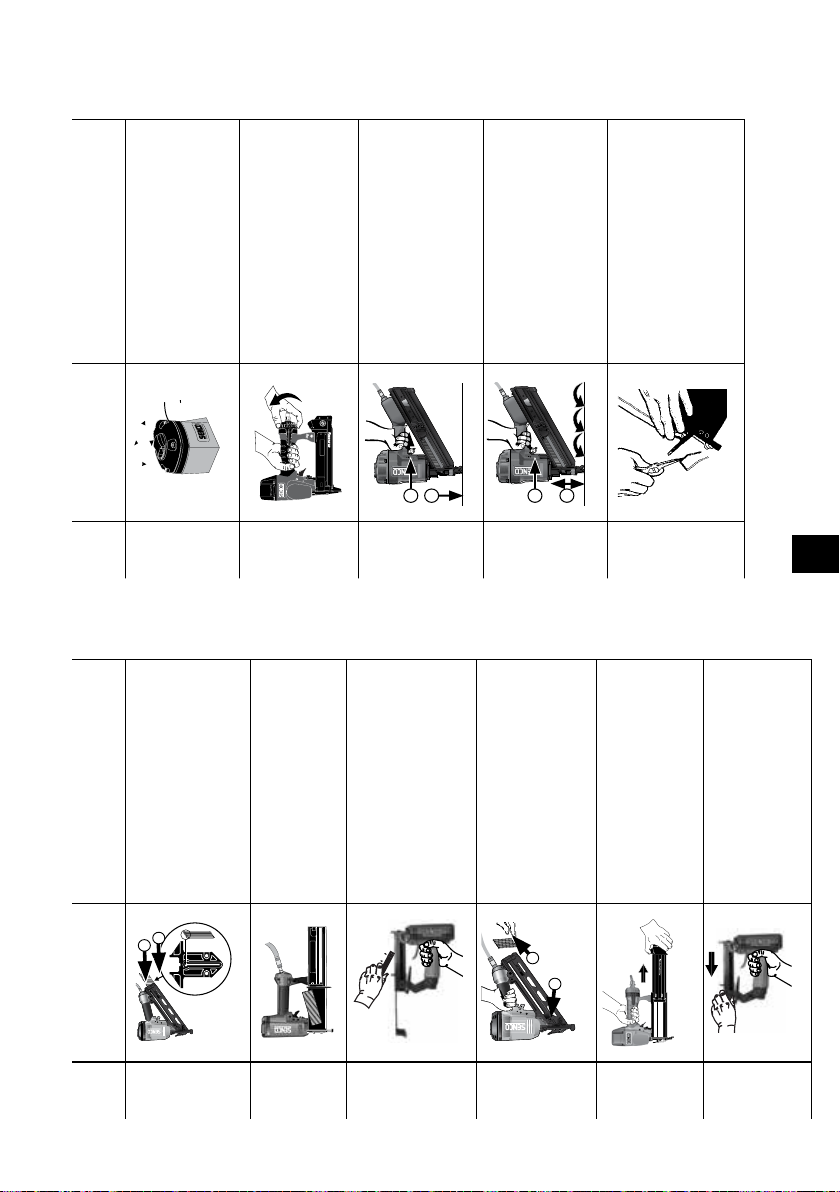

Beschreibung Hinweise zur Abbildung
Matrixabbil-
dungsnum-
mer
C1
Luftzufuhr anschließen.
Nagelstreifen einlegen - ausschließlich
Niemals mit betätigtem Auslöser laden.
①
②
Originalbefestigungsmittel von SENCO
verwenden.
Der Deflektor kann gedreht werden, um die
Richtung der Abluft zu ändern.
①
Einstellbar
Hinten, einstellbar
Drücken Sie den Kontaktauslöser
C2
Luftzufuhr anschließen.
Nagelstreifen einlegen - ausschließlich Ori-
Niemals mit betätigtem Auslöser laden.
①
②
D1
ginalbefestigungsmittel von SENCO verwenden.
Verriegelung herunterdrücken, Magazinführung
aufschieben
Nagelstreifen mit den Spitzen in der abgebilde-
Betätigen Sie den Auslöser und das
②
Befestigungsmittel wird eingetrieben.
(Sicherheitselement) gegen die Arbeitsfläche�
1211
701XP
®
10
9876
FramePro
5
4
3
2
1
2
1
2
1
Auslöser betätigen.
Kontaktauslöser gegen
①
②
Einfach
die Arbeitsfläche drücken und ein Befestigungs-
mittel eintreiben.
1211
701XP
®
1
D2
Führungsschuh freigeben und nach vorne
ten Richtung in das Magazin einlegen.
Niemals mit betätigtem Auslöser laden.
Dann Punkte 1 (Verriegelung drücken) und 2
(Streifen einlegen).
①
Befestigungsmittel aus dem Werkzeug
schieben.
②
Jedes Mal wenn Sie den Kontaktauslöser
(Sicherheitselement) gegen die Arbeitsfläche
drücken,
wird ein Befestigungsmittel eingetrieben.
E-Z Clear-Arretierung lösen und Klappe öffnen.
10
9876
FramePro
5
4
3
Unten
2
1
2
F1
entnehmen.
Auf Riegel drücken und Führung aufschieben,
Befestigungsmittel entfernen.
Auf Riegel drücken und Führung aufschieben,
Klappe
Befestigungsmittel entfernen.
2
1
Beschreibung Hinweise zur Abbildung
Matrixabbil-
dungsnum-
mer
A1
Zuführung von hinten
A2
POINTS
Seitliche Zuführung
A3
17
Zufuhr von unten
B1
2
1
Zuführung von hinten
B2
Seitliche Zuführung
B3
Zufuhr von unten
Page 18
DE
WERKZEUGELEMENTE
Stahlstiftnagler Rahmennagler
FN2
FN5 FN6
FN8
FN9
FN11 FN12
FN10
FN3
FN1
FN1 Kontaktauslöser FN2 Abluft FN3 Auslöser FN4 Magazin FN5 Anschluss FN6 Abluft hinten
WARTUNG
FN4
Achtung
Andere als die hier beschriebenen Reparaturen dürfen nur
y
von geschultem, qualifiziertem Personal durchgeführt werden. Informationen von SENCO erhalten Sie unter: +31 320 295 575.
Lesen Sie den Abschnitt „Sicherheitshinweise“, bevor Sie das
y
Werkzeug warten. Verwenden Sie nur vom Hersteller oder vom autorisierten
y
Vertreter empfohlene Ersatzteile.
_____________________________________________________
Alle Schrauben sollten immer fest angezogen sein. Lockere
y
Schraubverbindungen machen den Betrieb unsicher und können Schäden an Bauteilen verursachen.
Monatlich überprüfen.
y
_____________________________________________________
Führen Sie eine tägliche Inspektion durch, während alle Verbin-
y
dungen des Werkzeugs getrennt sind, um die Bewegungsfreiheit des Kontaktauslösers und des Auslösers zu überprüfen. Verwen­den Sie das Werkzeug nicht, wenn der Kontaktauslöser oder der Auslöser klemmt oder schwergängig ist.
_____________________________________________________
Spritzen Sie zweimal täglich Senco-Pneumatiköl (5 bis 10
y
Tropfen) in die Luftzufuhr (abhängig von der Nutzungsfrequenz des Werkzeugs). Andere Ölsorten können Schäden an O-Ringen und anderen Werkzeugteilen verursachen.
Einige Senco-Werkzeuge werden ölfrei betrieben und benötigen
y
KEIN Öl. Beachten Sie das Typenschild.
_____________________________________________________
Wischen Sie das Werkzeug täglich ab und prüfen Sie es auf
y
Verschleiß. Verwenden Sie nur bei Bedarf nicht brennbare Reinigungslösungen.
Nicht eintauchen.
y
Vorsicht: Derartige Lösungen können Schäden an O-Ringen und
y
anderen Werkzeugteilen verursachen. Entsorgen Sie die Reinigungsmaterialien ordnungsgemäß.
y
FN7
FN7 Kontaktauslöser FN8 Abluft FN9 Auslöser FN10 Magazin FN11 Anschluss FN12 Abluft hinten FN13 Führungsschuh
FEHLERBEHEBUNG
Wenn ein Stau von Befestigungsmitteln auftritt:
Luftzufuhr trennen.
Befestigungsmittel entnehmen.
Verklemmte Befestigungsmittel entfernen.
Ladeverfahren durchführen.
SYMPTOM
Luftleck an der Oberseite des Werkzeugs. / Verzögerter Betrieb
1
ABHILFE
Luftzufuhr überprüfen / Schrauben anziehen oder Reparatursatz installieren - Siehe Ersatzteilhandbuch.
SYMPTOM
Luftleck an der Unterseite das Werkzeugs / Mangelhafte Rückführung.
2
ABHILFE
Werkzeug reinigen / Schrauben anziehen oder Reparatursatz installieren Siehe Ersatzteilhandbuch.
SYMPTOM
Sonstige Probleme.
3
ABHILFE
Kontakt zu SENCO aufnehmen.
FN13
18
Page 19
TECHNISCHE DATEN
Werkzeugtyp
Minimaler bis
maximaler
Betriebsdruck
Luftverbrauch (bei 60
Zyklen pro Minute) in
Litern
Drucklufteinlass
Xtreme Pro Serie
SLP20XP 4,8 - 8,3 bar 52,7 1/4 Zoll NPT 5 1,0 110 210 241 50 SLP20XP GLN 4,8 - 8,3 bar 52,7 1/4 Zoll NPT 5 1,0 110 210 241 50 SBN10XP 4,5 - 7,0 bar 19,0 1/4 Zoll NPT 2 0,96 105 167 255 42 LS1XP 4,8 - 7,5 bar 23,1 1/4 Zoll NPT 5 1,3 100 197 211 51 FinishPro25XP 4,8 - 8,3 bar 52,7 1/4 Zoll NPT 5 1,2 110 251 249 56 FinishPro30XP 4,8 - 8,3 bar 61,0 1/4 Zoll NPT 5 1,73 104 244 305 83 FinishPro42XP 4,8 - 8,3 bar 133,0 1/4 Zoll NPT 5 2,1 104 292 330 89 SN90CXP 4,8 - 8,3 bar 283,2 3/8 Zoll NPT 2 3,62 70 337 384 106 SN90FXP 4,8 - 8,3 bar 283,2 3/8 Zoll NPT 2 3,81 60 337 508 106 FinishPro23SXP 4,8 - 6,9 bar 31,0 1/4 Zoll NPT 5 1,1 100 192 200 44 FinishPro23LXP 4,8 - 7,6 bar 31,0 1/4 Zoll NPT 5 1,2 100 226 200 44 FinishPro21LXP 4,8 - 7,6 bar 31,0 1/4 Zoll NPT 5 1,43 100 226 200 44
Pro Serie
FinishPro10 4,8 - 6,5 bar 21,6 1/4 Zoll NPT 2 1,1 110 168 229 44 FinishPro18Mg 4,8 - 8,3 bar 68,0 1/4 Zoll NPT 5 1,1 110 247 266 64 FinishPro16XP 4,8 - 8,3 bar 61,2 1/4 Zoll NPT 3 1,9 110 292 308 81 FinishPro35Mg 4,8 - 8,3 bar 62,0 1/4 Zoll NPT 5 1,9 110 311 330 86 FramePro601 4,8 - 8,3 bar 283,2 3/8 Zoll NPT 2 3,62 70 337 384 106 FramePro651 4,8 - 8,3 bar 311,5 3/8 Zoll NPT 2 3,81 70 362 384 106 SidingPro40 4,8 - 8,3 bar 172,8 3/8 Zoll NPT 4 2,13 70 323 351 86 SN1602 5,5 - 8,3 bar 255,0 3/8 Zoll NPT 2 6,2 50-56 478 533 144 SN1302 5,5 - 8,3 bar 297,0 3/8 Zoll NPT 2 7,0 48-56 500 560 140
SemiPro Serie
S200BN 4,8 - 8,3 bar 21,6 1/4 Zoll NPT 5 1,4 107 232 251 68 S200SM 4,8 - 8,3 bar 88,3 1/4 Zoll NPT 5 1,43 85 252 240 68 S250FN 4,8 - 8,3 bar 128,0 1/4 Zoll NPT 4 2,25 100 303 346 85 S900FN 4,8 - 8,3 bar 273,8 3/8 Zoll NPT 2 4,2 80 380 500 154
Black Label Serie
FinishPro35BL 4,8-8,3 bar 90,5 1/4 Zoll NPT 5 2,08 100 304 324 88,9 FinishPro18BL 4,8-8,3 bar 50,97 1/4 Zoll NPT 3 1,4 100 248 254 64
Maximale
Geschwindigkeit
(Zyklen pro Sekunde)
Gewicht in kg
Nagelkapazität
Werkzeugabmessungen:
Höhe in mm
Werkzeugabmessungen:
Länge in mm
Werkzeugabmessungen:
DE
Breite: Hauptgerät
in mm
19
Page 20
DE
NAGLERSORTIMENT
Glatt Ring Glatt Ring Schraube Glatt Ring Schraube Glatt Ring Schraube Glatt
Kopf
Ohne
Redu-
zierter
Stan-
dardkopf
0,68 0,84 1,2 1,6 1,8 2,3 2,9 3,1 3,3 3,8 4,2 4,6
Werkzeugtyp Nageltyp in mm
Kopf
SN1602 100-160 100-160 100-160
SN1302 90-130 90-130
SN90CXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SN90FXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro601 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro651 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100
S900FN 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SidingPro40 45-60 45-60
FinishPro42XP 32-63
FinishPro30XP 25-50
FinishPro35Mg 32-63
FinishPro35BL 32-63
20
S250FN 32-63
SLP20XP 16-42
SLP20XP GLN 16-42
FinishPro10 12-25
SBN10XP 12-25
LS1XP 13-25
FinishPro25XP 16-54 16-42
FinishPro18Mg 16-54
FinishPro18BL 16-54
S200BN 16-50
FinishPro16XP 32-63
S200SM 15-50
FinishPro23SXP 12-35
FinishPro23LXP 12-50
FinishPro21LXP 15-50
Page 21
ANGABEN ZUM LÄRMPEGEL
Angaben zum Lärmpegel gemäß EN12549
Angaben zu Vibrationen gemäß ISO8662-11
Werkzeugtyp Schalldruckpegel (Lpa) dB Schallleistungspegel (Lpa) dB Xtreme Pro Serie
SLP20XP 83 89 1,18 SLP20XP GLN 83 89 1,18 SBN10XP 78,6 87,77 1,7 LS1XP 84 89 < 2,5 FinishPro25XP 89 94 < 2,5 FinishPro30XP 85 98 < 2,5 FinishPro42XP 89 94 < 2,5 SN90CXP 96 101 4 SN90FXP 96 101 4 FinishPro23SXP 47,8 60,8 1,63 FinishPro23LXP 47,8 60,8 1,63 FinishPro21LXP 47,8 60,8 1,63
Pro Serie
FinishPro10 81 86 < 2,5 FinishPro18Mg 68 78,8 < 2,5 FinishPro16XP 93.7 106.7 <2,5 FinishPro35Mg 87,6 93,2 2,9 FramePro601 96 101 3,7 FramePro651 97 101 3,67 SidingPro40 84 97 2,6 SN1602 95,9 132 8,3 SN1302 93 106 4
SemiPro Serie
S200BN 91 104 < 2,5 S200SM 91 104 < 2,5 S250FN 91 104 < 2,5 S900FN 85 90 2,5
Black Label Serie
FinishPro35BL 87,6 93,2 2,9 FinishPro18BL 68 78,8 <2.5
Diese Werte sind werkzeugbezogene Kennwerte und geben nicht den an der Verwendungsstelle auftretenden Lärmpegel an. Auch die Arbeitsplatzgestaltung kann zu einer Reduzierung des Lärmpegels beitragen, z.B. durch Ablegen des Werkstücks auf schalldämmenden Unterlagen. Dieser Wert ist ein gerätebezogener Kennwert und stellt nicht die Einwirkung auf das Hand-Arm-System bei Verwendung des Werkzeugs dar.
Vibrationspegel m/s
DE
2
ZUBEHÖR
SENCO bietet ein umfassendes Zubehörsortiment für Ihre SENCO-Werkzeuge an:
Druckluftkompressoren
y
Schlauch
y
Kupplungen
y
Armaturen
y
Schutzbrillen
y
Manometer
y
Schmiermittel
y
Regler
y
Filter
y
Weitere Informationen oder einen vollständigen illustrierten SENCO-Zubehörkatalog erhalten Sie unter SENCO.EU.
21
Page 22
DE
22 23
Page 23
INHOUDSOPGAVE
Verantwoordelijkheid van de werkgever ������������������������������������������������������������23 Algemene beschrijving �������������������������������������������������������������������������������������23 Waarschuwingen ����������������������������������������������������������������������������������������������23 Veiligheidsvoorschriften ������������������������������������������������������������������������������������24 Gebruiksaanwijzing �������������������������������������������������������������������������������������������26 Onderhoud���������������������������������������������������������������������������������������������������������28 Probleemoplossing ��������������������������������������������������������������������������������������������28 Technische specicaties ������������������������������������������������������������������������������������29 Spijkerspecicaties ��������������������������������������������������������������������������������������������30
Geluid ����������������������������������������������������������������������������������������������������������������31 Accessoires �������������������������������������������������������������������������������������������������������31
Conformiteitsverklaring ������������������������������������������������������������������������������������132 Beperkte garantie �������������������������������������������������������������������������������������������134
NL
VERANTWOORDELIJKHEID VAN DE WERKGEVER
De werkgever moet ervoor zorgen dat alle medewerkers die dit gereedschap gebruiken deze gebruiksaanwijzing zorgvuldig doorlezen
gebruiksaanwijzing bij de hand om hem later te kunnen raadplegen. Een risicobeoordeling en de invoering van geschikte controles voor alle gevaren zijn essentieel.
GEVAREN OP DE WERKPLEK
Het volgende is van toepassing:
y
y
y
y
STOF EN UITLAAT Als het gereedschap wordt gebruikt in een stofrijke omgeving, kan opwervelend stof leiden tot een gevaarlijke situatie.
Het volgende is van toepassing:
y
y
y
en de inhoud goed begrijpen. Houd deze
Uitglijden, struikelen en vallen zijn belangrijke oorzaken van letsel op de werkplek. U kunt uitglijden over gevallen spijkers en struikelen over de luchtslang.
Wees extra voorzichtig in een onbekende omgeving. Daar kunnen verborgen gevaren aanwezig zijn, zoals elektrici­teitskabels of ander leidingwerk.
Dit gereedschap is niet bedoeld voor gebruik in een mogelijk explosieve omgeving en is niet beveiligd tegen elektrisch contact.
Controleer vooraf of er geen elektriciteitskabels, gaslei­dingen enz. aanwezig zijn die bij beschadiging door het gereedschap gevaar kunnen opleveren.
De risicobeoordeling dient onderscheid te maken tussen stof dat wordt geproduceerd door het gebruik van het gereedschap en de kans dat aanwezig stof opwervelt door het gebruik van het gereedschap. Richt de uitlaat zodanig dat in een stofrijke omgeving het stof zo min mogelijk wordt verstoord. Als ergens gevaar ontstaat door stof, dient dit zoveel mogelijk bij de emissiebron te worden opgelost.
ALGEMENE BESCHRIJVING
Elektrische spijkermachine bestaande uit een pneumati-
y
sche aandrijving, een geleider plus magazijn, waarbij de energie zorgt voor een lineaire beweging naar een spijker in het apparaat die met kracht in een bepaald materiaal wordt geschoten met uitzondering van speciale spijkers voor gebruik in beton of metaal. Elke ander gebruik is verboden.
y
WAARSCHUWINGEN
Gereedschap waarop dit pictogram aanwezig is, mag alleen worden gebruikt voor productiedoeleinden. Elke ander gebruik is verboden.
Houd uw vinger niet op de trekker als u het
y
apparaat meeneemt naar de werkplek of als u het draagt terwijl u loopt. U kunt het dan onbe­doeld inschakelen. Beschikt het apparaat over selectieve bediening, controleer dan altijd eerst of de juiste stand is geselecteerd.
Het apparaat kan worden ingesteld op individuele con-
y
tactactivering of continue contactactivering door middel van een keuzeschakelaar. Het kan ook beschikken over alleen individuele of continue contactactivering en gemar­keerd zijn met bovenstaand pictogram. Het gereedschap is bedoeld voor productietoepassingen, zoals pallets, meubilair, omkastingen, bekleding en beplating.
Gebruikt u het gereedschap in de stand individuele
y
activering, controleer dan altijd eerst of de juiste stand is geselecteerd.
Staat het apparaat in de stand continue contactactivering,
y
gebruik het dan niet voor bijvoorbeeld het sluiten van dozen of kratten en het monteren van transportbeveili­gingssystemen op aanhangwagens en vrachtwagens.
Wees voorzichtig als u van werkplek verandert.
y
23
Page 24
NL
VEILIGHEIDSVOORSCHRIFTEN
Lees deze waarschuwingen zorgvuldig
y
door en zorg dat u ze begrijpt om letsel aan uzelf en omstanders te voorkomen. Raadpleeg de hoofdstukken gebruiks­aanwijzing, onderhoud en probleemoplossing voor meer informatie.
Het niet opvolgen van de waarschuwingen kan leiden tot
y
ernstig letsel. Gebruiksaanwijzing niet weggooien.
y
_____________________________________________________
Gebruikers en andere personen in de werkomgeving
y
dienen een stootvaste veiligheidsbril te dragen met zijbeschermkappen. Het niet dragen van een veiligheidsbril kan tot ernstig letsel leiden. CE gelijkwaardig aan EN166
_____________________________________________________
Draag ook altijd andere persoonlijke bescher-
y
mingsmiddelen zoals gehoorbescherming, handschoenen en een helm. Draag alleen handschoenen met voldoende
y
gevoel waarmee u veilig de trekker en de stelknoppen kunt bedienen. Gebruikers en andere personen in de werk-
y
omgeving dienen gehoorbescherming te dragen. Onbeschermde blootstelling aan een hoog geluidsniveau kan
y
leiden tot permanent gehoorverlies met arbeidsongeschiktheid als gevolg, en andere problemen zoals oorsuizen (piepen, zoemen of fluiten in het oor).
Geschikte middelen om dit risico te beperken zijn onder
y
andere dempingsmaterialen om ‘galm’ te voorkomen. Gebruik de juiste gehoorbescherming.
y
Gebruik en onderhoud het apparaat zoals aanbevolen in deze
y
instructies om onnodige toename van het geluidsniveau te voorkomen.
Beschikt het apparaat over een geluidsdemper, zorg dan
y
dat dit altijd op zijn plaats zit en goed functioneert als u het gereedschap gebruikt.
_____________________________________________________
Blootstelling aan trillingen kan leiden tot schade aan
y
de zenuwen en de bloedtoevoer van de handen en armen, met arbeidsongeschiktheid als gevolg.
Draag warme kleding bij het werken in koude om-
y
standigheden, houd uw handen warm en droog. Ervaart u gevoelloosheid, tintelingen, pijn of witheid van de
y
huid in uw vingers of handen, raadpleeg dan een gekwa­lificeerde arbodeskundige voor medisch advies over uw activiteiten in het algemeen.
Gebruik en onderhoud het gereedschap zoals aanbevolen in
y
deze instructies om onnodige toename van het trillingsniveau te voorkomen.
Houd het apparaat licht, maar veilig vast. Het risico op trillin-
y
gen neemt over het algemeen toe naarmate de grip steviger is.
_____________________________________________________
Blijf alert, let op wat u doet en gebruik uw gezond verstand
y
bij het bedienen van een elektrisch apparaat. Gebruik het apparaat niet als u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
_____________________________________________________
Sluit het apparaat alleen aan op de aangege-
y
ven spanning. Gebruik nooit zuurstof, koolstofdioxide of
y
flessengas als energiebron voor dit apparaat. Het apparaat kan dan exploderen en ernstig letsel veroorzaken.
Het gebruik van zuurstof of brandbare gassen in pneumatisch
y
gereedschap veroorzaakt brand- of explosiegevaar.
_____________________________________________________
Haal uw vinger altijd van de trekker als u
y
niet bezig bent spijkers te schieten. Draag het apparaat nooit met de vinger op of onder de trekker. Als het contactpunt tegen het werkstuk stoot, wordt een spijker weggeschoten. Gebruikt u het gereedschap niet, leg het dan op zijn zij en
y
koppel de lucht los. Haal dan ook uw vinger van de trekker en verwijder het
y
positioneringshulpstuk zodat het contactpunt niet onbedoeld kan worden geactiveerd.
_____________________________________________________
Ga er altijd van uit dat er spijkers in het gereedschap zitten.
y
Richt de schietmond van het apparaat nooit op uzelf of andere personen. Beschouw het gereedschap niet als speelgoed, maar als een hulpmiddel voor uw werk. Houd handen en benen uit de baan van de spijkers.
y
Alleen geschoold personeel mag de spijkermachine gebruiken.
y
_____________________________________________________
Schiet alleen spijkers in het werkop-
y
pervlak en nooit in materiaal dat te hard is voor de spijkers. Voor staal en beton is gereedschap
y
met extra neerwaartse kracht nodig. Tijdens het gebruik mag afval van het
y
werkstuk en het verzamelsysteem worden verwijderd. Houd het contactpunt altijd goed tegen het werkstuk en zorg
y
dat het niet kan wegglijden.
_____________________________________________________
Gereedschap dat is uitgerust met contactactivering mag niet
y
worden gebruikt:
Als u alleen via trappen, ladders of steigers een
andere werkplek kunt bereiken.
Voor het sluiten van dozen of kratten. Voor het monteren van
transportbeveiligingssystemen.
Op bewegende platforms.
Lees het hoofdstuk Gebruiksaanwijzing zorgvuldig door om te
y
begrijpen wat de risico's zijn van individuele activering.
_____________________________________________________
Forceer het apparaat niet. Laat het apparaat zelf het werk
y
doen. Gebruik het juiste gereedschap voor uw toepassing. Het juiste gereedschap doet het werk beter en veiliger in het tempo waarvoor het is ontworpen. Reik niet te hoog.
y
Sta stevig op uw voeten en behoud altijd uw evenwicht.
y
_____________________________________________________
Schiet geen spijkers bovenop andere spijkers of in een te
y
scherpe hoek. De spijkers kunnen dan verbuigen en
y
letsel veroorzaken.
24
Page 25
_____________________________________________________
Houd er rekening mee dat na het schieten van
y
een spijker de kans bestaat op terugslag. Als het contactpunt bij terugslag per ongeluk in contact komt met het werkstuk, wordt onbedoeld nog een spijker weggeschoten. Zorg er daarom voor dat het apparaat tijdens de terugslag volledig los is van het werkoppervlak. Zet het contactpunt pas weer tegen het werkstuk als u een nieuwe spijker wilt wegschieten.
_____________________________________________________
Houd het apparaat goed vast met een stevige greep en houd
y
rekening met normale of plotselinge bewegingen zoals terugslag. De greep moet wel veilig zijn, maar ook niet zo stevig dat het leidt tot overmatige trillingen die kunnen leiden tot ernstig letsel. Sta met de voeten stevig op de grond en houd uzelf in
y
evenwicht. Ga voorzichtig om met pneumatische apparaten. Tijdens het
y
gebruik wordt het gereedschap koud, waardoor u de grip en dus de controle over het apparaat kunt verliezen.
_____________________________________________________
Schiet geen spijkers vlak langs de rand van het werkstuk.
y
De spijkers kunnen wegschieten en letsel veroorzaken.
y
Houd omstanders op afstand.
y
Zet uw werkplek duidelijk af.
y
_____________________________________________________
Koppel het apparaat los van de luchttoevoer
y
voor onderhoud, het verwijderen van een vastzittende spijker of het wijzigen van instel­lingen en als u de werkplek verlaat om naar een andere werkplek te gaan of het gereedschap overhandigt aan iemand anders.
_____________________________________________________
Het apparaat kan een spijker wegschieten als het
y
wordt aangesloten op de luchttoevoer. Verwijder daarom eerst alle spijkers voordat u de luchtslang aansluit. Wees voorzichtig tijdens het laden en verwijderen van de
y
spijkers. Ze hebben een scherpe punt.
_____________________________________________________
Gebruik het apparaat niet als het contactpunt, de trekker of de
y
veren niet werken, ontbreken of defect zijn. Probeer niet zelf het contactpunt, de trekker of de veren te manipuleren of te verwijderen.
Aanpassingen kunnen de doeltreffendheid van de veiligheids-
y
maatregelen verminderen en het risico voor de gebruiker/ omstanders verhogen.
Gebruik het apparaat niet als het beschadigd is.
y
_____________________________________________________
Controleer altijd of alle schroeven en doppen goed vastzitten.
y
Controleer elke dag of de trekker en het contactpunt vrij kunnen bewegen. Gebruik het apparaat niet als onderdelen ontbreken, versleten of beschadigd zijn.
Maak altijd gebruik van de tweede handgreep (indien
y
meegeleverd).
_____________________________________________________
Gebruik alleen onderdelen, spijkers, smeermiddelen en acces-
y
soires die door SENCO worden aanbevolen of verkocht. Breng geen wijzigingen aan in het apparaat zonder toestemming van SENCO.
_____________________________________________________
Gebruik alleen schone, droge en regelbare perslucht op de
y
aanbevolen druk. Sluit altijd de luchttoevoer af en koppel het apparaat los als u
y
het niet gebruikt.
_____________________________________________________
Sluit het apparaat niet aan op persdruk die de maximale
y
werkdruk met 10% kan overschrijden. Overschrijd de maximale werkdruk Ps max. niet.
y
_____________________________________________________
Apparaten die zijn gemarkeerd met een omgekeerde
y
driehoek mogen niet gebruikt worden, tenzij ze zijn voorzien van een goed contactpunt.
Apparaten zonder contactpunt kunnen onbedoeld een spijker
y
wegschieten en letsel veroorzaken.
_____________________________________________________
Als het apparaat op een standaard wordt geplaatst voor
y
montage op een steun, dient de standaard zodanig te zijn samengesteld door de fabrikant dat het gereedschap veilig kan worden bevestigd en gebruikt voor het beoogde doel.
_____________________________________________________
Het apparaat en de luchtslang moeten via een
y
nippel zodanig aan elkaar zijn gekoppeld dat alle druk van het apparaat wordt verwijderd als de koppeling wordt losgemaakt. Perslucht kan ernstig letsel veroorzaken.
y
Koppel het apparaat altijd los van de persluchttoevoer voordat
y
u accessoires verwisselt, aanpassingen en/of reparaties uitvoert of wanneer u zich verplaatst van de ene werkplek naar de andere.
Richt nooit perslucht op uzelf of op andere personen.
y
Een zwiepende slang kan ernstig letsel veroorzaken; contro-
y
leer altijd of de slang vastzit en onbeschadigd is.
_____________________________________________________
Laad geen spijkers in het apparaat terwijl de trekker of het
y
contactpunt ingedrukt zijn.
_____________________________________________________
Gebruik het gereedschap niet zonder gevarenlabel. Als
y
het label ontbreekt, beschadigd of onleesbaar is, neem dan contact op met uw SENCO-vertegenwoordiger voor een nieuw label.
_____________________________________________________
Gebruik nooit een apparaat dat lucht lekt of gerepareerd moet
y
worden. Gebruik het apparaat niet als het beschadigd is.
y
Draag of versleep het apparaat nooit aan de luchtslang.
y
_____________________________________________________
Verricht nooit een ‘noodreparatie’ zonder de
y
juiste hulpmiddelen en uitrusting. Controleer het apparaat voor gebruik altijd op
y
defecte, verkeerd aangesloten, losse of versleten onderdelen.
Voor het aanbrengen van wijzigingen aan het gereedschap is voorafgaande schriftelijke toestemming van de fabrikant vereist.
_____________________________________________________
Houd handen en andere lichaamsdelen uit de buurt van het
y
gebied dat in de cirkel is aangegeven om mogelijk letsel tijdens het gebruik te voorkomen. Houd uw vingers uit de buurt van de
y
trekker wanneer u het apparaat niet bedient en wanneer u van de ene naar de andere werkplek gaat.
NL
25
Page 26
GEBRUIKSAANWIJZING
NL
Smering
Veilig-
heidsele-
ment
Vastzitters
verwijderen
instelling
Via magazijn
Schietopening
onderzijde (D2)
Vereist
Enkel Sequentieel (D1)SN1302
Instelbaar
onderzijde (D2)
Vereist
Veilig-
heidsele-
ment
EZ-ontgrendeling
klep (F1)
Enkel Sequentieel (D1)
Oil Free
Via magazijn
Geen
Enkel Sequentieel (D1)
Oil Free
Schietopening
Vereist
EZ-ontgrendeling
klep (F1)
Instelbaar
onderzijde (D2)
Via magazijn Geen
Enkel Sequentieel (D1)
Machine Laden Verwijderen Uitlaat Type trekker Schietdiepte
SN90CXP
SN90FXP
Instelbaar (C1)
FramePro601
FramePro651
SN1602
Voorzijde
Maak de
invoerschoen los en
schuif hem naar
Achterlader
(A1)
S900FN Instelbaar (C1)
SidingPro40 Voorzijde Schietopening
voren (B1)
FinishPro42XP Voorzijde Enkel Sequentieel Oil Free
FinishPro16XP Voorzijde - Drukknop geïntegreerde air duster Selecteerbaar
FinishPro30XP Instelbaar (C1)
S250FN Instelbaar (C1)
FinishPro35Mg Instelbaar - Drukknop geïntegreerde air duster Selecteerbaar
FinishPro35BL Instelbaar (C1) Enkel Sequentieel (D1)
26
Voorzijde
SLP20XP
SLP20XP GLN Voorzijde Geen Oil Free
SBN10XP Achterzijde (C2) Geen Vereist
FinishPro25XP Voorzijde
Achterzijde (C2)
Druk de
vergrendeling naar
beneden, schuif de
geleidearm naar
Zijlader (A2)
FinishPro18Mg
FinishPro18BL
Voorzijde
achteren (B2)
S200BN
S200SM
Achterzijde (C2)
FinishPro23SXP
FinishPro23LXP
FinishPro21LXP
Achterzijde (C2)
Druk de
vergrendeling naar
beneden, schuif de
geleidearm naar
Onderlader
(A3)
FinishPro10
LS1XP Voorzijde Geen Oil Free
achteren (B3)
Page 27
Verdraai de uitlaat om de richting van de
uitgeblazen lucht te wijzigen.
Verdraai de uitlaat om de richting van de
uitgeblazen lucht te wijzigen.
Druk het contactpunt (veiligheidselement)
Haal de trekker over om de spijker weg te
①
tegen het werkstuk�
②
schieten.
Haal de trekker over.② Druk het contactelement
①
tegen het werkstuk en schiet een spijker weg.
Telkens als u het contactelement
(veiligheidselement) tegen het werkstuk
drukt, wordt een spijker weggeschoten.
Maak E-Z los. Ontgrendel de klep en open het
magazijn.
NL
Omschrijving Opmerkingen
Schema
afbeelding
nr
C1
Sluit luchttoevoer aan
①
Niet laden bij ingedrukte trekker
2
1
Instelbaar
Achterzijde, instelbaar
C2
Plaats spijkerstrip - gebruik alleen originele
②
SENCO-spijkers
Sluit luchttoevoer aan
Plaats spijkerstrip - gebruik alleen originele
①
②
SENCO-spijkers
Niet laden bij ingedrukte trekker
Achterlader
Zijlader
Druk de vergrendeling naar beneden, schuif de
1211
701XP
®
10
9876
FramePro
5
4
3
2
1
1
2
1
2
D1
geleidearm naar achteren
Plaats de spijkerstrip in het magazijn met de
punten in de getoonde richting
Niet laden bij ingedrukte trekker
Voer daarna punt 1 (indrukken vergrendeling) en 2
POINTS
Enkel
D2
Maak de invoerschoen los en
(plaats strip) uit
①
schuif hem naar voren.
Onderlader
1211
701XP
®
10
9876
FramePro
5
4
3
2
1
Onderzijde
2
1
F1
Verwijder de spijkers uit het gereedschap
②
2
Druk de vergrendeling naar beneden, schuif de
geleidearm naar achteren, verwijder de spijkers
1
Achterlader
Zijlader
Klep
Druk de vergrendeling naar beneden, schuif de
geleidearm naar achteren, verwijder de spijkers
Onderlader
Omschrijving Opmerkingen
Schema
afbeelding
nr
A1
A2
A3
B1
B2
B3
27
Page 28
NL
ONDERDELEN
Finish Nailer Framing Nailer
FN2
FN5 FN6
FN8
FN9
FN11 FN12
FN10
FN3
FN1
FN1 Neus FN2 Luchtafvoer FN3 Trekker FN4 Magazijn FN5 Inlaat FN6 Luchtafvoer achter
ONDERHOUD
FN4
Waarschuwing
Verricht alleen onderstaand onderhoud zelf en laat alle
y
andere reparaties verrichten door opgeleid en gekwalifi­ceerd personeel. Neem hiervoor contact op met SENCO: +31 320 295 575.
Lees het hoofdstuk "Veiligheidsvoorschriften" voordat u
y
onderhoudswerkzaamheden verricht. Gebruik alleen de door de fabrikant of een erkende verte-
y
genwoordiger gespecificeerde reserveonderdelen.
_______________________________________________
Alle schroeven moeten goed vastzitten. Losse schroeven
y
leiden tot onveilig werken en het breken van onderdelen. Controleer maandelijks
y
_______________________________________________
Controleer elke dag of het contactelement en de trekker
y
soepel kunnen bewegen. Koppel daarvoor eerst het gereedschap af. Gebruik het gereedschap niet als het con­tactelement of de trekker blijft hangen en niet soepel loopt.
_______________________________________________
Spuit tweemaal per dag SENCO pneumatische olie (5 à 10
y
druppels) in de luchtinlaat (al naar gelang de gebruiksfre­quentie). Een ander type olie kan de O-ringen en andere onderdelen beschadigen.
Sommige SENCO gereedschappen zijn Oil Free en hebben
y
dus GEEN olie nodig. Controleer hiervoor het label.
_______________________________________________
Maak het gereedschap dagelijks schoon en controleer het
y
op slijtage. Gebruik alleen niet-ontvlambare reinigings­middelen.
Niet onderdompelen.
y
Let op: Door onderdompelen kunnen de O-ringen en
y
andere onderdelen beschadigd raken. Gooi de reinigingsmiddelen op de juiste wijze weg.
y
FN13
FN7
FN7 Neus FN8 Luchtafvoer FN9 Trekker FN10 Magazijn FN11 Inlaat FN12 Luchtafvoer achter FN13 Toevoerschoen
PROBLEEMOPLOSSING
In het geval van vastzittende spijkers:
Koppel de luchttoevoer los
Verwijder de spijkers uit het magazijn
Haal de vastzittende spijkers weg
Plaats de spijkers weer in het magazijn
SYMPTOOM
Lucht lekt bovenaan het apparaat. / trage werking
OPLOSSING
1
Controleer de luchttoevoer / draai de schroeven aan of installeer onderdelenset – Zie Handleiding onderdelen
SYMPTOOM
Lucht lekt onderaan het apparaat / slecht resultaat.
2
OPLOSSING
Reinig het gereedschap / draai de schroeven aan of installeer onderdelenset – Zie Handleiding onderdelen
SYMPTOOM
Overige problemen.
3
OPLOSSING
Neem contact op met SENCO.
28
Page 29
TECHNISCHE SPECIFICATIES
Type gereedschap
Minimum-maximum
werkdruk
Luchtverbruik in liters
(bij 60 schoten per
minuut)
Luchtinlaat
XtremePro Serie
SLP20XP 4,8-8,3 bar 52,7 1/4 in NPT 5 1,0 110 210 241 50 SLP20XP GLN 4,8-8,3 bar 52,7 1/4 in NPT 5 1,0 110 210 241 50 SBN10XP 4,5-7,0 bar 19,0 1/4 in NPT 2 0,96 105 167 255 42 LS1XP 4,8-7,5 bar 23,1 1/4 in NPT 5 1,3 100 197 211 51 FinishPro25XP 4,8-8,3 bar 52,7 1/4 in NPT 5 1,2 110 251 249 56 FinishPro30XP 4,8-8,3 bar 61,0 1/4 in NPT 5 1,73 104 244 305 83 FinishPro42XP 4,8-8,3 bar 133,0 1/4 in NPT 5 2,1 104 292 330 89 SN90CXP 4,8-8,3 bar 283,2 3/8 in NPT 2 3,62 70 337 384 106 SN90FXP 4,8-8,3 bar 283,2 3/8 in NPT 2 3,81 60 337 508 106 FinishPro23SXP 4,8-6,9 bar 31,0 1/4 in NPT 5 1,1 100 192 200 44 FinishPro23LXP 4,8-7,6 bar 31,0 1/4 in NPT 5 1,2 100 226 200 44 FinishPro21LXP 4,8-7,6 bar 31,0 1/4 in NPT 5 1,43 100 226 200 44
Pro Serie
FinishPro10 4,8-6,5 bar 21,6 1/4 in NPT 2 1,1 110 168 229 44 FinishPro18Mg 4,8-8,3 bar 68,0 1/4 in NPT 5 1,1 110 247 266 64 FinishPro16XP 4,8-8,3 bar 61,2 1/4 in NPT 3 1,9 110 292 308 81 FinishPro35Mg 4,8-8,3 bar 62,0 1/4 in NPT 5 1,9 110 311 330 86 FramePro601 4,8-8,3 bar 283,2 3/8 in NPT 2 3,62 70 337 384 106 FramePro651 4,8-8,3 bar 311,5 3/8 in NPT 2 3,81 70 362 384 106 SidingPro40 4,8-8,3 bar 172,8 3/8 in NPT 4 2,13 70 323 351 86 SN1602 5,5-8,3 bar 255,0 3/8 in NPT 2 6,2 50-56 478 533 144 SN1302 5,5-8,3 bar 297,0 3/8 in NPT 2 7,0 48-56 500 560 140
SemiPro Serie
S200BN 4,8-8,3 bar 21,6 1/4 in NPT 5 1,4 107 232 251 68 S200SM 4,8-8,3 bar 88,3 1/4 in NPT 5 1,43 85 252 240 68 S250FN 4,8-8,3 bar 128,0 1/4 in NPT 4 2,25 100 303 346 85 S900FN 4,8-8,3 bar 273,8 3/8 in NPT 2 4,2 80 380 500 154
Black Label Series
FinishPro35BL 4,8-8,3 bar 90,5 1/4 in NPT 5 2,08 100 304 324 88,9 FinishPro18BL 4,8-8,3 bar 50,97 1/4 in NPT 3 1,4 100 248 254 64
Maximale snelheid
(schoten per seconde)
Gewicht in kg
Aantal spijkers in
magazijn
Afmetingen: Hoogte
in mm
Afmetingen: Lengte
in mm
Afmetingen: Breedte:
Behuizing in mm
NL
29
Page 30
NL
SPIJKERSPECIFICATIES
Type spijker in mm
Type
gereedschap
Glad Ring Glad Ring Schroef Glad Ring Schroef Glad Ring Schroef Glad
kop
Zonder
kop
zonken
Platkop Ver-
0,68 0,84 1,2 1,6 1,8 2,3 2,9 3,1 3,3 3,8 4,2 4,6
SN1602 100-160 100-160 100-160
SN1302 90-130 90-130
SN90CXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SN90FXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro601 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro651 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100
S900FN 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SidingPro40 45-60 45-60
FinishPro42XP 32-63
FinishPro30XP 25-50
FinishPro35Mg 32-63
FinishPro35BL 32-63
S250FN 32-63
SLP20XP 16-42
SLP20XP GLN 16-42
FinishPro10 12-25
SBN10XP 12-25
LS1XP 13-25
FinishPro25XP 16-54 16-42
FinishPro18Mg 16-54
FinishPro18BL 16-54
S200BN 16-50
FinishPro16XP 32-63
S200SM 15-50
FinishPro23SXP 12-35
FinishPro23LXP 12-50
FinishPro21LXP 15-50
30
Page 31
GELUID
Geluidsniveau overeenkomstig EN12549
Trillingsniveau overeenkomstig ISO8662­11
Type gereedschap Geluidsdrukniveau (Lpa) dB Geluidsvermogenniveau (Lwa) dB Trillingsniveau m/s2 XtremePro Serie
SLP20XP 83 89 1,18 SLP20XP GLN 83 89 1,18 SBN10XP 78,6 87,77 1,7 LS1XP 84 89 <2,5 FinishPro25XP 89 94 <2,5 FinishPro30XP 85 98 <2,5 FinishPro42XP 89 94 <2,5 SN90CXP 96 101 4 SN90FXP 96 101 4 FinishPro23SXP 47,8 60,8 1,63 FinishPro23LXP 47,8 60,8 1,63 FinishPro21LXP 47,8 60,8 1,63
Pro Serie
FinishPro10 81 86 <2,5 FinishPro18Mg 68 78,8 <2,5 FinishPro16XP 93.7 106.7 <2,5 FinishPro35Mg 87,6 93,2 2,9 FramePro601 96 101 3,7 FramePro651 97 101 3,67 SidingPro40 84 97 2,6 SN1602 95,9 132 8,3 SN1302 93 106 4
SemiPro Serie
S200BN 91 104 <2,5 S200SM 91 104 <2,5 S250FN 91 104 <2,5 S900FN 85 90 2,5
Black Label Serie
FinishPro35BL 87,6 93,2 2,9 FinishPro18BL 68 78,8 <2.5
Deze waarden zijn kenmerkend voor het gereedschap zelf en niet voor het geluid dat ontstaat op het werkstuk. De inrichting van de werkplek kan helpen het geluidsniveau te verlagen, bijvoorbeeld plaatsing van het werkstuk op een geluiddempende ondergrond. Deze waarde is kenmerkend voor het gereedschap zelf en houdt geen rekening met de invloed op hand en arm bij gebruik van het gereedschap.
ACCESSOIRES
SENCO biedt een volledig assortiment accessoires voor uw SENCO-gereedschappen, inclusief:
Luchtcompressoren
y
Slangen
y
Koppelingen
y
Aansluitingen
y
Veiligheidsbrillen
y
Manometers
y
Smeermiddelen
y
Regelaars
y
Filters
y
Voor meer informatie of een complete geïllustreerde catalogus van SENCO-accessoires, ga naar SENCO.EU.
NL
31
Page 32
NL
32 33
Page 33
TABLE DES MATIÈRES
Responsabilités de l'employeur �������������������������������������������������������������������������33 Description générale������������������������������������������������������������������������������������������33 Avertissements ��������������������������������������������������������������������������������������������������33 Avertissements de sécurité �������������������������������������������������������������������������������34 Utilisation de l'outil ���������������������������������������������������������������������������������������������36 Entretien ������������������������������������������������������������������������������������������������������������38 Dépannage ��������������������������������������������������������������������������������������������������������38 Spécications techniques ����������������������������������������������������������������������������������39 Gamme de clous �����������������������������������������������������������������������������������������������40 Informations sur le niveau de bruit ��������������������������������������������������������������������41 Accessoires �������������������������������������������������������������������������������������������������������41 Déclaration de conformité��������������������������������������������������������������������������������132 Garantie limitée �����������������������������������������������������������������������������������������������134
RESPONSABILITÉS DE L'EMPLOYEUR DESCRIPTION GÉNÉRALE
Il incombe à l'employeur de s'assurer que ce manuel est lu et compris par tout le personnel chargé d'utiliser l'outil. Conservez ce manuel
L'évaluation des risques et la mise en œuvre de contrôles appropriés pour tous les dangers sont essentielles.
DANGERS PROFESSIONNELS
Les consignes suivantes s'appliquent:
y
y
y
y
DANGERS LIÉS À LA POUSSIÈRE ET À L'ÉCHAPPEMENT
Si l'outil est utilisé dans une zone où il y a de la poussière statique, il peut perturber la poussière et causer un danger. Les consignes suivantes s'appliquent:
y
y
y
à portée de main pour consultation ultérieure.
Les glissades, les trébuchements et les chutes sont des causes majeures d'accidents du travail. Faites attention aux surfaces glissantes causées par l'utilisation de l'outil ainsi qu'aux risques de trébuchement causés par le tuyau d'air.
Procédez avec plus de prudence dans un environnement inconnu. Il peut exister des dangers cachés, comme les lignes électriques ou autres conduites.
Cet outil n'est pas destiné à être utilisé dans des atmos­phères potentiellement explosives et n'est pas isolé du contact avec le courant électrique.
Assurez-vous qu'il n'y a pas de câbles électriques, de conduites de gaz, etc. qui pourraient présenter un danger s'ils étaient endommagés par l'utilisation de l'outil.
L'évaluation des risques devrait inclure la poussière créée par l'utilisation de l'outil et la possibilité de perturber la poussière existante. Dirigez l'échappement de manière à réduire au minimum la perturbation de poussière dans un environnement rempli de poussière. Lorsque des dangers liés à la poussière ou à l'échappe­ment sont présents, la priorité doit être donnée à leur maîtrise au point d'émission.
Outil manuel électrique de clouage composé d'une unité
y
pneumatique, d'un corps de guidage et d'un magasin dans lequel de l'énergie est appliquée en un mouvement linéaire à un clou chargé afin d'enfoncer celui-ci dans des matériaux définis, à moins d'utiliser un clou spécial destiné à être utilisé dans le béton ou l'acier. Toute autre utilisation est interdite.
y
AVERTISSEMENTS
Les outils marqués d'un symbole ne doivent être utilisés que pour des applications de production. Toute autre utilisation est interdite.
Ne posez pas votre doigt sur la gâchette
y
lorsque vous prenez l'outil, passez d'une zone d'opération à une autre ou marchez, car le fait de poser votre doigt sur la gâchette peut entraîner un actionnement involontaire. Pour les outils à actionnement sélectif, vérifiez toujours l'outil avant utili­sation pour vous assurer que le mode de fonctionnement correct est sélectionné.
Cet outil dispose soit d'un actionnement sélectif pour
y
l'actionnement par contact, soit d'un actionnement conti­nu par contact via un sélecteur de mode d'actionnement, ou est un outil à actionnement par contact ou à action­nement continu par contact et a été marqué du symbole ci-dessus. Il est destiné à des applications de production telles que les palettes, les meubles, les encastrements, les rembourrages et les revêtements.
Si vous utilisez cet outil en mode d'actionnement sélectif,
y
assurez-vous toujours qu'il est réglé sur le mode d'ac­tionnement correct.
Ne pas utiliser cet outil en actionnement par contact
y
pour des applications telles que la fermeture de boîtes ou de caisses et l'installation de systèmes de sécurité de transport sur les remorques et camions.
Soyez prudent lorsque vous passez d'un endroit à un autre.
y
FR
33
Page 34
FR
AVERTISSEMENTS DE SÉCURITÉ
Lisez et comprenez ces avertissements
y
pour éviter de vous blesser et de blesser les personnes présentes. Pour plus d'informations, consultez les sections sur l'utilisation, l'entretien et le dépannage de l'outil.
Le non-respect des avertissements peut entraîner des blessures
y
graves. Ne les ignorez pas.
y
_______________________________________________
Les utilisateurs et autres personnes se trouvant dans
y
la zone de travail doivent porter des lunettes de pro tection résistantes aux chocs et munies de protections latérales. Le non-respect de cette consigne peut provoquer des blessures graves. CE équivalent à EN166
_______________________________________________
Portez toujours d'autres équipements de
y
protection individuelle tels qu'un casque de protection auditive, des gants et un casque de protection. Ne portez que des gants qui procurent une
y
sensation adéquate et un contrôle sécuritaire des gâchettes et des dispositifs de réglage. Les utilisateurs et autres personnes se trouvant dans la zone de
y
travail doivent porter des protections auditives. Une exposition non protégée à des niveaux de bruit élevés peut
y
causer une perte auditive permanente et invalidante et d'autres problèmes tels que des acouphènes (tintements, vrombisse ments, sifflements ou bourdonnements d'oreilles).
Des mesures appropriées visant à réduire le risque peuvent
y
comprendre l'utilisation de matériaux amortissants pour empêcher les pièces d'émettre des tintements.
Utilisez une protection auditive appropriée.
y
Utilisez et entretenez l'outil conformément aux recommanda-
y
tions de ces instructions, afin d'éviter une augmentation inutile des niveaux sonores.
Si l'outil est équipé d'un silencieux, assurez-vous toujours que
y
celui-ci est bien en place et en bon état de fonctionnement lorsque l'outil est utilisé.
_______________________________________________
L'exposition aux vibrations peut causer des dom-
y
mages invalidants aux nerfs et à l'apport sanguin au niveau des mains et des bras.
Portez des vêtements chauds lorsque vous travaillez
y
par temps froid, gardez vos mains au chaud et au sec. Si vous ressentez des engourdissements, des picotements, des
y
douleurs ou si vous constatez un blanchiment de la peau de vos doigts ou de vos mains, consultez un professionnel de la santé qualifié en matière d'activités professionnelles.
Utilisez et entretenez l'outil conformément aux recommanda-
y
tions de ces instructions, afin d'éviter une augmentation inutile des niveaux de vibration.
Tenez l'outil avec une poigne légère, mais sûre, car le risque
y
de vibration est généralement plus grand lorsque la force de poigne est plus élevée.
_______________________________________________
Soyez vigilant, surveillez ce que vous faites et faites preuve de
y
bon sens lorsque vous utilisez un outil électrique. N'utilisez pas l'outil si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention pendant l'utilisation d'outils électriques peut entraîner des blessures corporelles graves.
-
-
_______________________________________________
Utilisez uniquement une alimentation en éner-
y
gie adéquate conformément aux instructions. N'utilisez jamais d'oxygène, de dioxyde de
y
carbone ou tout autre gaz en bouteille comme source d'énergie pour cet outil; l'outil explose ra et causera des blessures graves.
L'utilisation d'oxygène ou de gaz combustibles pour les outils
y
pneumatiques crée un risque d'incendie ou d'explosion.
_______________________________________________
Retirez toujours le doigt de la gâchette
y
lorsque vous n'enfoncez pas de clous. Ne portez jamais l'outil avec le doigt sur ou sous la gâchette. L'outil éjectera un clou si le palpeur de sécurité est heurté. La position de repos de l'outil est posé sur
y
son côté et déconnecté de l'air. La position de repos comprend le retrait du doigt de la gâchette
y
et le positionnement de l'outil de manière à ce que le palpeur de sécurité ne soit pas déclenché.
_______________________________________________
Partez toujours du principe que l'outil contient encore des
y
clous. Ne pointez jamais l'outil dans votre direction ni celle des autres. Ne jouez / chahutez jamais avec l'outil. Respectez l'outil comme instrument de travail. Gardez les mains et les jambes éloignées de la direction de tir.
y
Seuls des utilisateurs compétents doivent utiliser des outils
y
de clouage.
_______________________________________________
Enfoncez des clous uniquement dans
y
la surface de travail; jamais dans des matériaux trop difficiles à pénétrer. Un effort d'appui supplémentaire est
y
nécessaire pour les outils à acier et béton. Pendant le fonctionnement, des débris
y
provenant de la pièce de travail et du système de collecte peuvent être projetés. Assurez-vous que l'outil est toujours bien engagé sur la pièce
y
et qu'il ne peut pas glisser.
_______________________________________________
Ne pas utiliser d'outils équipés d'un «actionnement
y
par contact»:
Si un changement de site de clouage a lieu via des
escaliers, échelles ou échafaudages.
Pour fermer des boîtes ou des caisses. Pour le montage de systèmes de sécurité de
transport.
Plates-formes mobiles
Lisez et comprenez les risques associés à l'actionnement
y
sélectif dans la section «Utilisation de l'outil».
_______________________________________________
Ne forcez pas l'outil. Laissez l'outil faire
y
le travail. Utilisez l'outil adapté à votre application. Un outil adapté fera mieux le travail et sera plus sûr au rythme pour lequel il a été conçu. Ne tendez pas le bras trop loin.
y
Gardez toujours un bon appui au sol et un bon équilibre.
y
_______________________________________________
N'enfoncez pas de clous sur d'autres clous, ou avec l'outil à un
y
angle trop incliné. Le clou pourrait dévier et causer des blessures.
y
-
34
Page 35
_______________________________________________
Lors de l'utilisation de l'outil, il faut faire attention à
y
la possibilité d'un recul de l'outil après l'enfoncement d'un clou. Si le palpeur de sécurité entre de nouveau accidentellement en contact avec la surface de travail à la suite d'un rebond, il sera réarmé et un clou non désiré sera enfoncé. Par conséquent, laissez l'outil reculer complètement de la surface de travail après avoir enfoncé un clou pour éviter cette situation. Ne repositionnez le palpeur de sécurité contre la surface de travail que lorsque vous être prêt à enfoncer un second clou.
_______________________________________________
Tenez bien l'outil avec une poigne ferme et soyez prêt à
y
contrer et à gérer les mouvements normaux ou soudains tels que le recul. La prise en main doit être sûre mais appropriée pour réduire les risques de vibrations qui peuvent causer des blessures graves. Gardez une posture équilibrée et un bon appui au sol.
y
Soyez prudent lorsque vous utilisez des outils pneumatiques
y
car l'outil devient froid. Cela peut affecter la prise en main et la maîtrise de l'outil.
_______________________________________________
N'enfoncez pas de clous près du bord de la surface de travail.
y
Le clou pourrait dévier et causer des blessures.
y
Tenez les personnes présentes à l'écart.
y
Marquez clairement votre zone de travail.
y
_______________________________________________
Débranchez l'outil de l'alimentation en air avant
y
d'effectuer l'entretien de l'outil, de retirer un clou coincé, de faire des réglages, de quitter la zone de travail, de déplacer l'outil à un autre endroit ou de le remettre à une autre personne.
______________________________________________
_ L'outil peut éjecter un clou lorsqu'il est connecté à l'alimentation
en air; par conséquent, ① retirez tous les clous de l'outil avant de fixer le tuyau d'air.
Soyez prudent lorsque vous manipulez les clous lors du char-
y
gement/déchargement. Les clous ont des pointes acérées.
_______________________________________________
N'utilisez jamais l'outil si le palpeur de sécurité, la gâchette ou
y
les ressorts sont inutilisables, manquants ou endommagés. Ne modifiez pas et ne retirez pas le palpeur de sécurité, la gâchette et les ressorts.
Les modifications peuvent réduire l'efficacité des mesures
y
de sécurité et accroître les risques pour l'utilisateur et les personnes présentes.
N'utilisez pas l'outil si celui-ci a été endommagé.
y
_______________________________________________
Assurez-vous que toutes les vis et tous les capuchons sont
y
bien serrés en tout temps. Effectuez des inspections quoti diennes pour vérifier la liberté de mouvement de la gâchette et du palpeur de sécurité. N'utilisez jamais l'outil si des pièces sont manquantes, usées ou endommagées.
Utilisez toujours la deuxième poignée (si fournie).
y
_______________________________________________
N'utilisez que les pièces, clous, lubrifiants et accessoires
y
recommandés ou vendus par SENCO. Ne modifiez pas l'outil sans l'autorisation de SENCO.
_______________________________________________
N'utiliser que de l'air comprimé propre, sec et régulé à la
y
pression recommandée. Fermez toujours l'alimentation en air et débranchez l'outil
y
lorsqu'il n'est pas utilisé.
-
_______________________________________________
Les outils ne doivent pas être raccordés à une pression suscep-
y
tible de dépasser de 10% la pression de service maximale. Ne dépassez pas la pression de service maximale (PS max).
y
_______________________________________________
Les outils marqués d'un triangle inversé ne peuvent
y
être utilisés que s'ils sont équipés d'un palpeur de sécurité valable.
Les outils sans palpeur de sécurité peuvent être déclenchés
y
involontairement et provoquer des blessures.
_______________________________________________
Les supports pour le montage des outils sur un support
y
doivent être conçus et construits par le fabricant du support de manière à ce que l'outil puisse être fixé de manière sûre pour l'utilisation prévue.
_______________________________________________
L'outil et le tuyau d'alimentation en air doivent
y
être munis d'un raccord de telle sorte que toute pression soit retirée de l'outil lorsque le raccord d'accouplement est débranché. L'air comprimé peut provoquer des blessures
y
graves. Débrancher toujours l'outil de l'alimentation en air comprimé
y
avant de changer d'accessoires, d'effectuer des réglages et/ou des réparations, ou de passer d'une zone de travail à une autre.
Ne dirigez jamais l'air comprimé vers vous-même ou vers
y
quelqu'un d'autre. Un tuyau qui fouette peut causer des blessures graves - vérifiez
y
toujours que le tuyau n'est pas endommagé ou desserré.
_______________________________________________
Ne chargez pas les clous avec la gâchette ou le palpeur de
y
sécurité enfoncés.
_______________________________________________
N'utilisez pas l'outil sans étiquette de danger sur l'outil.
y
Si l'étiquette est manquante, endommagée ou illisible, contactez votre représentant SENCO pour obtenir une nouvelle étiquette.
_______________________________________________
N'utilisez jamais un outil qui présente une fuite d'air ou qui a
y
besoin d'être réparé. N'utilisez pas l'outil s'il est endommagé.
y
Ne jamais porter ou traîner un outil pneumatique par son tuyau.
y
_______________________________________________
N'effectuez aucune réparation d'urgence sans les
y
outils et l'équipement appropriés. Vérifiez toujours que l'outil ne présente aucune
y
pièce cassée, mal raccordée, desserrée ou usée avant utilisation.
L'autorisation écrite du fabricant de l'outil doit être obtenue avant d'apporter toute modification à l'outil.
_______________________________________________
Gardez les mains et autres parties du
y
corps éloignées de la zone indiquée dans le cercle pour éviter tout risque de blessure pendant le fonctionnement. Gardez les doigts éloignés de la gâchette
y
lorsque vous n'utilisez pas l'outil et lorsque vous vous déplacez d'une position de travail à une autre.
FR
35
Page 36
UTILISATION DE L'OUTIL
FR
Lubrifiant
sitif de
sécurité
Désenrayage Dispo-
Réglage de
la profondeur
d'enfoncement
ment
Requis
Via magasin
Détente par contact
(D2)
Séquentiel unique (D1)SN1302
Réglable
Dispositif
de
Dispositif EZ-Clear
(F1)
Sélectif
Séquentiel unique (D1)
Requis
sécurité
Sélectif
Sans huile
Via magasin
Aucun
Séquentiel unique (D1)
Sans huile
Portique EZ-Clear
Détente par contact
(D2)
(F1)
Requis
Via magasin Aucun
Réglable
Séquentiel unique (D1)
Réglable (C1)
Déchargement Échappement Type de déclenche-
ment
Outil Charge-
SN90CXP
SN90FXP
FramePro601
FramePro651
Avant
SN1602
Libérer le patin
d'alimentation et
le faire glisser vers
l'avant (B1)
Chargement
arrière (A1)
S900FN Réglable (C1)
SidingPro40 Avant Détente par contact (D2)
FinishPro42XP Avant Séquentiel unique Sans huile
FinishPro16XP Dépoussiéreur à air intégré avant à bouton
poussoir
FinishPro30XP Réglable (C1)
poussoir
Avant
S250FN Réglable (C1)
FinishPro35Mg Dépoussiéreur à air intégré réglable à bouton
FinishPro35BL Réglable (C1) Séquentiel unique (D1)
SLP20XP
SLP20XP GLN Avant Aucun Sans huile
SBN10XP Arrière (C2) Aucun Requis
FinishPro25XP Avant
Arrière (C2)
Avant
Pousser le loquet
et ouvrir en faisant
coulisser le rail (B2)
Chargement
latéral (A2)
FinishPro18Mg
FinishPro18BL
S200BN
S200SM
FinishPro23SXP
Arrière (C2)
Arrière (C2)
Enfoncer le loquet et
FinishPro23LXP
FinishPro21LXP
FinishPro10 Chargement
ouvrir le rail en tirant
vers l'arrière (B3)
par le bas
(A3)
LS1XP Avant Aucun Sans huile
36
Page 37
Le déflecteur peut être tourné pour changer la
direction de l'air d'échappement
Le déflecteur peut être tourné pour changer la
direction de l'air d'échappement
Presser le palpeur de sécurité (dispositif de
Appuyer sur la gâchette pour enfoncer
①
sécurité) contre la surface de travail�
②
l'attache.
Appuyer sur la gâchette.
Presser le palpeur de sécurité
①
②
contre la surface de travail pour enfoncer une
attache.
Chaque fois que vous pressez le palpeur de
sécurité
(dispositif de sécurité) contre la surface de
travail,
une attache est enfoncée.
FR
Déverrouiller le loquet EZ-Clear et ouvrir le
portique.
Description Remarque
N°
d'illustration
du schéma
C1
Connecter à l'alimentation en air
Insérer la bande de clous - n'utiliser que
①
②
des attaches SENCO d'origine
Ne pas charger avec la gâchette enfoncée
2
1
Réglable
Arrière, réglable
C2
Connecter à l'alimentation en air
Insérer la bande de clous - n'utiliser que
Ne pas charger avec la gâchette enfoncée
①
②
D1
des attaches SENCO d'origine
Enfoncer le loquet et ouvrir le rail en tirant vers
1211
701XP
®
10
9876
FramePro
5
4
3
2
1
Unique
1
2
1211
701XP
®
10
9876
FramePro
5
4
1
D2
Libérer le patin d'alimentation et pousser-le
l'arrière
Placer la bande d'attaches dans le magasin avec
les pointes orientées vers la direction indiquée
Ne pas charger avec la gâchette enfoncée
Procéder ensuite à l'étape 1 (enfoncer le loquet)
et 2 (placer la bande)
POINTS
Retirer les attaches de l'outil
①
vers l'avant.
②
2
1
3
2
1
Contact
Portique
2
F1
Enfoncer le loquet et ouvrir le rail en tirant vers
l'arrière, retirer les attaches
Enfoncer le loquet et ouvrir le rail en tirant vers
l'arrière, retirer les attaches
Description Remarque
N°
d'illustration
du schéma
Chargement arrière
A1
A2
Chargement latéral
A3
Chargement par le bas
B1
Chargement arrière
B2
Chargement latéral
B3
Chargement par le bas
37
Page 38
ÉLÉMENTS DE L'OUTIL
Cloueur de finition Cloueur à charpente
FN2
FN5 FN6
FN8
FN9
FN11 FN12
FN10
FR
FN3
FN1
FN1 Palpeur de sécurité FN2 Échappement FN3 Gâchette FN4 Magasin FN5 Arrivée d'air FN6 Échappement arrière
ENTRETIEN
FN4
Avertissement
Les réparations autres que celles décrites ici ne doivent être
y
effectuées que par du personnel qualifié et formé. Pour obtenir des informations, contacter SENCO au: +31 320 295 575.
Lire la section intitulée "Avertissements de sécurité" avant de
y
procéder à l'entretien de l'outil. Utiliser uniquement des pièces de rechange spécifiées par le
y
fabricant ou son représentant autorisé.
_______________________________________________
Toutes les vis doivent rester bien serrées. Des vis desserrées
y
entraînent un fonctionnement non sécuritaire et la ruptures de pièces.
Vérifier une fois par mois
y
_______________________________________________
Avec l'outil débranché, procéder à une inspection quotidienne
y
pour s'assurer de la liberté de mouvement du palpeur de sécurité et de la gâchette. Ne pas utiliser l'outil si le palpeur de sécurité ou la gâchette se bloque ou ne fonctionne pas aisément.
_______________________________________________
Injecter de l'huile pneumatique Senco (5 à 10gouttes) dans
y
l'entrée d'air deux fois par jour (selon la fréquence d'utilisation de l'outil). D'autres huiles peuvent endommager les joints toriques et autres pièces de l'outil.
Certains outils Senco sont sans huile et NE nécessitent PAS
y
d'huile, vérifier l'étiquette.
_______________________________________________
Essuyer l'outil tous les jours pour le nettoyer et vérifier l'ab-
y
sence de signes d'usure. Utiliser des produits de nettoyage non inflammables uniquement si nécessaire.
Ne pas faire tremper.
y
Mise en garde: d'autres produits peuvent endommager les
y
joints toriques et autres pièces de l'outil. Éliminer les produits de nettoyage de façon appropriée.
y
FN13
FN7
FN7 Palpeur de sécurité FN8 Échappement FN9 Gâchette FN10 Magasin FN11 Arrivée d'air FN12 Échappement arrière FN13 Patin d'alimentation
DÉPANNAGE
En cas de bourrage de clous:
Débrancher l'alimentation en air
Retirer les attaches
Supprimer le bourrage
Suivre la procédure de chargement
SYMPTÔME
Fuite d'air près du haut de l'outil / Fonctionnement mou
1
SOLUTION
Vérifier l'alimentation en air / serrer les vis ou installer le kit de réparation - Voir le manuel des pièces
SYMPTÔME
Fuite d'air près du bas de l'outil / Faible retour
2
SOLUTION
Nettoyer l'outil / serrer les vis ou installer le kit de réparation - Voir le manuel des pièces
SYMPTÔME
Autres problèmes.
3
SOLUTION
Contacter SENCO.
38
Page 39
SPÉCIFICATIONS TECHNIQUES
Type d'outil
Pression de service
minimale à maximale
Consommation d'air
(60 cycles par minute)
en litres
Entrée d'air
Série XtremePro
SLP20XP 4,8-8,3 bars 52,7 1/4 en NPT 5 1,0 110 210 241 50 SLP20XP GLN 4,8-8,3 bars 52,7 1/4 en NPT 5 1,0 110 210 241 50 SBN10XP 4,5-7,0 bars 19,0 1/4 en NPT 2 0,96 105 167 255 42 LS1XP 4,8-7,5 bars 23,1 1/4 en NPT 5 1,3 100 197 211 51 FinishPro25XP 4,8-8,3 bars 52,7 1/4 en NPT 5 1,2 110 251 249 56 FinishPro30XP 4,8-8,3 bars 61,0 1/4 en NPT 5 1,73 104 244 305 83 FinishPro42XP 4,8-8,3 bars 133,0 1/4 en NPT 5 2,1 104 292 330 89 SN90CXP 4,8-8,3 bars 283,2 3/8 en NPT 2 3,62 70 337 384 106 SN90FXP 4,8-8,3 bars 283,2 3/8 en NPT 2 3,81 60 337 508 106 FinishPro23SXP 4,8-6,9 bars 31,0 1/4 en NPT 5 1,1 100 192 200 44 FinishPro23LXP 4,8-7,6 bars 31,0 1/4 en NPT 5 1,2 100 226 200 44 FinishPro21LXP 4,8-7,6 bars 31,0 1/4 en NPT 5 1,43 100 226 200 44
Série Pro
FinishPro10 4,8-6,5 bars 21,6 1/4 en NPT 2 1,1 110 168 229 44 FinishPro18Mg 4,8-8,3 bars 68,0 1/4 en NPT 5 1,1 110 247 266 64 FinishPro16XP 4,8-8,3 bars 61,2 1/4 en NPT 3 1,9 110 292 308 81 FinishPro35Mg 4,8-8,3 bars 62,0 1/4 en NPT 5 1,9 110 311 330 86 FramePro601 4,8-8,3 bars 283,2 3/8 en NPT 2 3,62 70 337 384 106 FramePro651 4,8-8,3 bars 311,5 3/8 en NPT 2 3,81 70 362 384 106 SidingPro40 4,8-8,3 bars 172,8 3/8 en NPT 4 2,13 70 323 351 86 SN1602 5,5-8,3 bars 255,0 3/8 en NPT 2 6,2 50-56 478 533 144 SN1302 5,5-8,3 bars 297,0 3/8 en NPT 2 7,0 48-56 500 560 140
Série SemiPro
S200BN 4,8-8,3 bars 21,6 1/4 en NPT 5 1,4 107 232 251 68 S200SM 4,8-8,3 bars 88,3 1/4 en NPT 5 1,43 85 252 240 68 S250FN 4,8-8,3 bars 128,0 1/4 en NPT 4 2,25 100 303 346 85 S900FN 4,8-8,3 bars 273,8 3/8 en NPT 2 4,2 80 380 500 154
Série Black Label
FinishPro35BL 4,8-8,3 bar 90,5 1/4 en NPT 5 2,08 100 304 324 88,9 FinishPro18BL 4,8-8,3 bar 50,97 1/4 en NPT 3 1,4 100 248 254 64
Vitesse maximale
(cycles par seconde)
Poids en kg
Capacité de clous
Taille de l'outil: Hauteur
en mm
Taille de l'outil:
Longueur en mm
Taille de l'outil:
Largeur:
Corps principal en mm
FR
39
Page 40
FR
GAMME DE CLOUS
Lisse Annelé Lisse Annelé Torsadé Lisse Annelé Torsadé Lisse Annelé Torsadé Lisse
tête
Sans
Tête
homme
Tête
plate
0,68 0,84 1,2 1,6 1,8 2,3 2,9 3,1 3,3 3,8 4,2 4,6
Type d'outil Type de clou en mm
SN1602 100-160 100-160 100-160
SN1302 90-130 90-130
SN90CXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SN90FXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro601 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro651 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100
S900FN 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SidingPro40 45-60 45-60
FinishPro42XP 32-63
FinishPro30XP 25-50
FinishPro35Mg 32-63
FinishPro35BL 32-63
S250FN 32-63
40
SLP20XP 16-42
SLP20XP GLN 16-42
FinishPro10 12-25
SBN10XP 12-25
LS1XP 13-25
FinishPro25XP 16-54 16-42
FinishPro18Mg 16-54
FinishPro18BL 16-54
S200BN 16-50
FinishPro16XP 32-63
S200SM 15-50
FinishPro23SXP 12-35
FinishPro23LXP 12-50
FinishPro21LXP 15-50
Page 41
INFORMATIONS SUR LE NIVEAU DE BRUIT
Informations sur le niveau de bruit
conformément à la norme EN12549
Informations sur les vibrations
conformément à la norme ISO8662-11
Type d'outil Niveau de pression acoustique
Série XtremePro
SLP20XP 83 89 1,18 SLP20XP GLN 83 89 1,18 SBN10XP 78,6 87,77 1,7 LS1XP 84 89 <2,5 FinishPro25XP 89 94 <2,5 FinishPro30XP 85 98 <2,5 FinishPro42XP 89 94 <2,5 SN90CXP 96 101 4 SN90FXP 96 101 4 FinishPro23SXP 47,8 60,8 1,63 FinishPro23LXP 47,8 60,8 1,63 FinishPro21LXP 47,8 60,8 1,63
Série Pro
FinishPro10 81 86 <2,5 FinishPro18Mg 68 78,8 <2,5 FinishPro16XP 93.7 106.7 <2,5 FinishPro35Mg 87,6 93,2 2,9 FramePro601 96 101 3,7 FramePro651 97 101 3,67 SidingPro40 84 97 2,6 SN1602 95,9 132 8,3 SN1302 93 106 4
Série SemiPro
S200BN 91 104 <2,5 S200SM 91 104 <2,5 S250FN 91 104 <2,5 S900FN 85 90 2,5
Série Black Label
FinishPro35BL 87,6 93,2 2,9
FinishPro18BL 68 78,8 <2.5
Ces valeurs sont des valeurs caractéristiques liées à l'outil et ne représentent pas le bruit généré au point d'utilisation. La conception du poste de travail peut également servir à réduire les niveaux sonores, par exemple en plaçant la pièce sur des supports insonorisants.
Cette valeur est une valeur caractéristique liée à l'outil et ne représente pas l'influence sur l'ensemble main-bras lors de l'utilisation de l'outil.
(LpA) dB
Niveau de puissance acoustique (LwA) dB
Niveau de vibrations m/s2
FR
ACCESSOIRES
SENCO propose une gamme complète d'accessoires pour vos outils SENCO, incluant:
Compresseurs d'air
y
Tuyaux
y
Coupleurs
y
Raccords
y
Lunettes de sécurité
y
Manomètres
y
Lubrifiants
y
Régulateurs
y
Filtres
y
Pour plus d'informations ou un catalogue illustré complet des accessoires SENCO, consulter SENCO.EU.
41
Page 42
FR
42 43
Page 43
SISÄLLYSLUETTELO
Työnantajan vastuut ������������������������������������������������������������������������������������������43 Yleinen kuvaus ��������������������������������������������������������������������������������������������������43
Varoitukset ���������������������������������������������������������������������������������������������������������43 Turvallisuusvaroitukset ��������������������������������������������������������������������������������������44
Työkalun käyttö��������������������������������������������������������������������������������������������������46 Huolto ����������������������������������������������������������������������������������������������������������������48 Vianmääritys ������������������������������������������������������������������������������������������������������48 Tekniset tiedot����������������������������������������������������������������������������������������������������49
Naulausalue�������������������������������������������������������������������������������������������������������50 Melutasotiedot ���������������������������������������������������������������������������������������������������51
Lisävarusteet �����������������������������������������������������������������������������������������������������51 Vaatimustenmukaisuusvakuutus ���������������������������������������������������������������������132 Rajoitettu takuu������������������������������������������������������������������������������������������������134
TYÖNANTAJAN VASTUUT YLEINEN KUVAUS
On työnantajan vastuulla varmistaa, että kaikki työkalua käyttävät henkilökunnan jäsenet ovat lukeneet ja ymmärtävät nämä käyttöohjeet.
Säilytä tämä käyttöohje mahdollista myöhempää tarvetta varten. Riskien arviointi ja kaikkia vaaroja koskevien hallintatapojen implementaatio ovat ehdottomia.
Käsikäyttöinen sähköinen naulaustyökalu, joka koostuu
y
paineilmamoottorista, ohjainrungosta ja lippaasta, jossa virtaa johdetaan lineaarisella liikkeellä ladattuun naulaan ja jolla ammutaan naula tiettyihin materiaaleihin, paitsi jos käytetään erityisiä nauloja, jotka on tarkoitettu käytettä­väksi betoniin tai teräkseen. Muunlainen käyttö on kielletty.
y
FI
TYÖPAIKAN VAARAT
Huomioi seuraavat:
Liukastuminen, kompastuminen ja putoaminen ovat
y
suurimpia työpaikkaloukkaantumisten aiheuttajia. Varo työkalun käytöstä johtuvia liukkaita pintoja ja ilmaletkun aiheuttamia kompastusvaaroja.
Ole erityisen varovainen tuntemattomassa ympäristössä.
y
Piilovaaroja saattaa olla olemassa, kuten sähköön tai muihin utiliteetteihin liittyviä.
Tätä työkalua ei ole tarkoitettu käytettävän räjähdysalttiis-
y
sa ympäristöissä, eikä sitä ole eristetty sähköverkosta. Varmista, ettei ympäristössä ole sähköjohtoja, kaasuput-
y
kia jne., jotka voivat aiheuttaa vaaratilanteen, jos työkalu vaurioittaa niitä.
PÖLY- ja POISTOILMAVAARAT
Jos työkalua käytetään alueella, jossa on pölyä, työkalu saattaa pöllyttää sitä ja aiheuttaa vaaran. Huomioi seuraavat:
Riskienhallinnassa tulee huomioida työkalun käytöstä
y
aiheutuva pöly ja olemassa olevan pölyn pöllyämisen mahdollisuus. Ohjaa ilmanpoisto siten, että pölyisen ympäristön pölyn
y
aiheuttamat häiriöt minimoituvat. Jos ympäristössä on pölyyn tai poistoilmaan liittyviä
y
vaaroja, tärkeintä on hallita niitä päästöpisteessä.
VAROITUKSET:
Symbolilla merkittyjä työkaluja tulee käyttää vain tuotantokäyttöön. Muunlainen käyttö on kielletty.
Älä pidä sormeasi liipaisimella nostaessasi työ-
y
kalun, siirtäessäsi sitä käyttöalueiden välillä tai kävellessäsi – sormen pitäminen liipaisimella voi johtaa työkalun tahattomaan laukaisemi­seen. Työkalut, joiden käyttötila on valittavissa: tarkista aina työkalu ennen käyttöä ja varmista, että oikea käyttötila on valittuna.
Tässä työkalussa on joko selektiivinen kosketuskäyttö
y
tai jatkuva kosketuskäyttö käyttötilavalitsimella, tai se on kosketuskäytön tai jatkuvan kosketuskäytön työkalu ja merkitty yllä olevalla symbolilla. Se on suunniteltu tuotan­tokäyttöön, kuten lavoihin, huonekaluihin, valmistaloihin, verhoiluihin ja vuoraukseen.
Jos tätä työkalua käytetään selektiivisessä käyttötilassa,
y
varmista aina, että se on oikealla käyttöasetuksella. Älä käytä tätä työkalua kosketuskäyttötilassa töihin, kuten
y
laatikoiden tai kuljetuslaatikoiden sulkemiseen tai kulje­tusturvallisuusjärjestelmien kiinnittämiseksi peräkärryihin ja kuorma-autoihin.
Ole varovainen, kun siirryt käyttöpaikasta toiseen.
y
43
Page 44
TURVALLISUUSVAROITUKSET
Lue ja ymmärrä nämä varoitukset
y
estääksesi itsesi tai sivullisten louk­kaantumisen. Lue lisätietoja työkalun käyttöön, huoltoon ja vianmääritykseen liittyvistä osioista.
Varoitusten sivuuttaminen voi johtaa vakaviin vammoihin.
y
Älä hävitä näitä ohjeita.
y
_______________________________________________
Työkalun käyttäjien ja muiden työalueella
y
olevien henkilöiden tulee käyttää iskunkestäviä silmäsuojia, joissa on myös sivusuojat. Jos näin ei tehdä, voi seurauksena olla vakava vammaantuminen. CE-merkintä, joka vastaa standardia EN166
_______________________________________________
Käytä aina muuta suojavaatetusta,
FI
y
kuten kuulosuojaimia, suojakäsineitä ja suojakypärää. Käytä vain suojakäsineitä, joiden läpi
y
tunnet kunnolla ja joilla pystyt turvallisesti hallitsemaan liipaisimia ja säätölaitteita. Työkalun käyttäjien ja muiden työskentelyalueella olevien
y
henkilöiden tulee käyttää kuulosuojaimia. Korkealle melutasolle altistuminen suojaamattomana
y
voi aiheuttaa peruuttamattoman, elämää häiritsevän kuulon heikentymisen ja muita ongelmia, kuten tinnitusta (korvien soiminen, särinä, vihellys tai humina).
Asianmukaisia toimia riskien vähentämiseksi ovat muun
y
muassa vaimentavat materiaalit, jotka estävät työmateri­aaleja ”soimasta”.
Käytä asianmukaisia kuulosuojaimia.
y
Käytä ja huolla työkalua kuten näissä ohjeissa suositellaan
y
välttyäksesi turhalta melutason kasvulta. Jos työkalussa on vaimennin, varmista aina, että se on
y
paikallaan ja kunnossa, kun työkalua käytetään.
_______________________________________________
Tärinälle altistuminen voi vahingoittaa käsien ja
y
käsivarsien hermoja ja verenkiertoa. Käytä lämpimiä vaatteita työskennellessäsi
y
kylmissä olosuhteissa. Pidä kätesi lämpiminä ja kuivina.
Jos sormiesi tai käsiesi ihossa tuntuu puutu-
y
mista, kihelmöintiä tai kipua tai se muuttuu valkoiseksi, hakeudu työterveyslääkäriin.
Käytä ja huolla työkalua näiden ohjeiden suositusten
y
mukaisesti välttyäksesi turhalta tärinätason kasvulta. Pitele työkalua kevyesti mutta turvallisesti, koska tärinän
y
riski on yleisesti suurempi, kun työkalusta pitää tiukem­min kiinni.
_______________________________________________
Pysy valppaana, kiinnitä huomiota tekemääsi ja käytä
y
maalaisjärkeä käyttäessäsi sähkötyökalua. Älä käytä työkalua väsyneenä tai ollessasi huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetkellinenkin keskitty­misen herpaantuminen sähkötyökalujen käytön aikana voi johtaa vakavaan henkilövahinkoon.
_______________________________________________
Käytä vain ohjeiden mukaista virransyöttöä
y
Älä koskaan käytä happea, hiilidioksidia tai
y
muuta pullotettua kaasua tämän työkalun virtalähteenä; työkalu räjähtää ja aiheuttaa vakavia vammoja.
Hapen tai syttyvien kaasujen käyttö pai-
y
neilmatyökaluissa aiheuttaa tulipalo- tai räjähdysvaaran.
_______________________________________________
Poista aina sormi liipaisimelta, kun et
y
ammu nauloja. Älä koskaan kanna työ­kalua siten, että sormesi on liipaisimen päällä tai alla. Työkalu ampuu naulan, kun turvakärkeä kosketetaan. Käyttämätöntä työkalua tulee pitää kyljellään ja irrotettuna
y
paineilmasta. Kun työkalua ei käytetä, sormi tulee ottaa pois liipaisi-
y
melta ja työkalu tulee asettaa sellaiseen asentoon, ettei turvakärki aktivoidu.
_______________________________________________
Oleta aina, että työkaluun on ladattu nauloja. Älä osoita
y
työkalulla itseäsi tai muita kohti. Työkalulla ei saa leikkiä. Työkalua tulee pitää apuvälineenä. Pidä kädet ja jalat poissa ampumissuunnasta.
y
Vain pätevien käyttäjien tulee käyttää naulainta.
y
_______________________________________________
Ammu nauloja vain työmateriaa-
y
leihin; älä koskaan materiaaleihin, jotka ovat liian kovia nauloille. Teräkselle ja betonille tarkoitettuja
y
työkaluja tulee painaa voimak­kaammin. Työkalun käytön aikana työmateriaa-
y
lista ja keräysjärjestelmästä voi lentää pirstaleita. Varmista, että työkalu on aina turvallisesti kiinni työmate-
y
riaalissa eikä pysty luiskahtamaan irti.
_______________________________________________
Työkaluja, joissa on ”kosketuskäyttö”, ei tule
y
käyttää:
Jos käyttöpaikkojen välillä on portaita,
tikapuita tai rakennustelineitä.
Laatikoiden tai säilytyslaatikoiden
sulkemiseen.
Kuljetusturvallisuusjärjestelmien
kiinnittämiseen.
Liikkuviin alustoihin
Lue ja ymmärrä selektiiviseen käyttötilaan liittyvät riskit
y
”Työkalun käyttö” -osiossa.
_______________________________________________
Älä paina työkalua kovaa. Anna työkalun tehdä työt.
y
Käytä työhön sopivaa työkalua. Oikeanlainen työkalu tekee työn paremmin ja turvallisemmin sen suunnitellulla nopeudella. Älä nojaa liian pitkälle työkalun yli.
y
Pidä jalat tukevassa asennossa ja tasapainoa yllä.
y
_______________________________________________
Älä ammu nauloja muiden naulojen
y
päälle tai siten, että työkalu on liian jyrkässä kulmassa. Naula saattaa kimmota ja aiheuttaa
y
loukkaantumisen.
44
Page 45
_______________________________________________
Työkalua käytettäessä tulee ottaa huomioon työ-
y
kalun mahdollinen takaisku naulaa ammuttaessa. Jos turvakärjen annetaan tahattomasti koskettaa työkappaleen pintaa takaiskun jälkeen, työkalu ampuu naulan tahattomasti. Anna työkalun takaiskun ohjautua kokonaan pois työmateriaalin pinnasta naulan ampumisen jälkeen tämän välttämiseksi. Älä paina turvakärkeä työmateriaalin pintaan, ellet halua ampua toista naulaa.
_______________________________________________
Pitele työkalua oikein tiukalla otteella ja valmistaudu
y
vastustamaan ja hallitsemaan tavallisia tai äkkinäisiä liikkeitä, kuten takaiskua. Otteen tulee olla turvallinen ja oikeanlainen, jotta tärinän vaara, joka voi aiheuttaa vakavan loukkaantumisen, vähenee. Seiso tasapainoisesti ja pidä jalat vankasti maassa.
y
Ole varovainen paineilmatyökaluja käyttäessäsi, sillä
y
työkalusta tulee kylmä. Tämä voi vaikuttaa otteeseen ja työkalun hallintaan.
_______________________________________________
Älä ammu nauloja lähellä työmateriaalin pinnan reunaa.
y
Naula saattaa kimmota ja aiheuttaa loukkaantumisen.
y
Pidä sivulliset kaukana.
y
Merkitse työalueesi selkeästi.
y
_______________________________________________
Kytke paineilma pois päältä ennen työkalun
y
huoltotoimenpiteitä, jumiutuneen naulan poistamista, säätöjen tekemistä, työalueelta poistumista, työkalun siirtämistä tai sen antamista toiselle henkilölle.
_______________________________________________
Työkalu saattaa vapauttaa naulan, kun paineilma kytke-
y
tään päälle; ilmaletkun kiinnittämistä. Käsittele nauloja varoen työkalua täytettäessä/tyhjennet-
y
täessä. Naulat ovat teräviä.
_______________________________________________
Älä koskaan käytä työkalua, jos turvakärki , liipaisin tai
y
jouset eivät toimi, puuttuvat tai ovat vaurioituneet. Älä peukaloi tai irrota turvakärkeä, liipaisinta tai jousia.
Muutokset saattavat heikentää turvallisuustoimenpiteiden
y
tehokkuutta ja kasvattaa työkalun käyttäjään / sivullisiin kohdistuvia riskejä.
Älä käytä työkalua, jos se on vaurioitunut.
y
_______________________________________________
Varmista aina, että kaikki ruuvit ja suojukset ovat kunnolla
y
kiinni. Tarkista päivittäin liipaisimen ja turvakärjen vapaa liikkuvuus. Älä koskaan käytä työkalua, jos siitä puuttuu osia tai ne ovat kuluneet tai vaurioituneet.
Käytä aina toista kahvaa (jos se toimitetaan tuotteen
y
mukana)
_______________________________________________
Käytä vain SENCOn suosittelemia tai myymiä osia, nau-
y
loja, voiteluaineita ja lisävarusteita. Älä muokkaa työkalua ilman SENCOn lupaa.
_______________________________________________
Käytä vain puhdasta, säänneltyä paineilmaa suositellulla
y
paineella. Sammuta aina paineilman syöttö ja irrota työkalu siitä,
y
kun sitä ei käytetä.
poista siksi kaikki naulat työkalusta ennen
①
_______________________________________________
Työkaluja ei saa yhdistää paineeseen, joka saattaa ylittää
y
enimmäiskäyttöpaineen 10 prosentilla. Älä ylitä enimmäiskäyttöpainetta.
y
_______________________________________________
Työkaluja, jotka on merkitty ylösalaisin olevalla
y
kolmiolla, ei saa käyttää, ellei niissä ole toimivaa turvakärkeä.
Työkalut, joissa ei ole turvakärkeä, voivat ampua tahatto-
y
masti, mikä voi aiheuttaa loukkaantumisen.
_______________________________________________
Työkalutelineiden valmistajien tulee suunnitella ja raken-
y
taa telineet siten, että työkalu voidaan kiinnittää siihen turvallisesti sen tarkoitettua käyttötarkoitusta varten.
_______________________________________________
Työkalussa ja ilmansyöttöletkussa tulee olla
y
liitinnippa, jonka avulla kaikki paine voidaan poistaa työkalusta, kun liitin irrotetaan. Paineilma voi aiheuttaa vakavan loukkaan-
y
tumisen. Irrota aina työkalu paineilman syötöstä ennen lisävarus-
y
teiden vaihtamista, säätöjen tekoa tai korjaustoimenpitei­tä, tai kun siirryt työkalun käyttöalueelta toiselle alueelle.
Älä koskaan kohdista paineilmaa itseäsi tai muita kohti.
y
Letkun irtoaminen voi aiheuttaa vakavan loukkaantumi-
y
sen – tarkista aina, ettei letku ole vaurioitunut tai löysästi kiinni.
_______________________________________________
Älä lataa nauloja siten, että liipaisin tai turvakärki on
y
painettuna alas.
_______________________________________________
Älä käytä työkalua ilman varoitustarraa. Jos tarra
y
puuttuu, se on vaurioitunut tai lukukelvoton, ota yhteyttä SENCO-edustajaan saadaksesi uuden tarran.
_______________________________________________
Älä koskaan käytä työkalua, joka vuotaa ilmaa tai vaatii
y
korjausta. Älä käytä työkalua, jos se on vaurioitunut.
y
Älä koskaan kanna tai vedä paineilmatyökalua sen
y
letkusta.
_______________________________________________
Älä suorita ”hätäkorjauksia” ilman asianmu-
y
kaisia työkaluja ja varusteita. Tarkista aina työkalu ennen käyttöä rikkou-
y
tuneiden, irronneiden, löysien tai kuluneiden osien varalta.
Työkalun valmistajan kirjallinen suostumus tulee saada ennen työkalun muokkaamista millään tavalla.
_______________________________________________
Pidä kädet ja muut ruumiinosat poissa
y
ympyrässä näytetyltä alueelta välttyäk­sesi mahdolliselta loukkaantumiselta käytön aikana. Pidä sormet poissa liipaisimelta, kun
y
työkalua ei käytetä ja kun siirryt yhdeltä käyttöalueelta toiselle.
FI
45
Page 46
TYÖKALUN KÄYTTÖ
FI
Turvaosa Voitelu
Tukosten
poistaminen
den säätö
Vaaditaan
Lippaasta
Yksitoiminen peräkkäinen (D1)SN1302
Säädettävä
EZ-Clear-portti
Turvaosa
(F1)
Vaaditaan
Öljytön
Ei ole
Öljytön
Lippaasta
Yksitoiminen peräkkäinen (D1)
EZ-Clear-portti
(F1)
Vaaditaan
Lippaasta Ei ole
Säädettävä
Yksitoiminen peräkkäinen (D1)
Säädettävä (C1) Laukaisu pohjasta (D2)
Työkalu Lataaminen Purkaminen Ilmanpoisto Liipaisimen tyyppi Naulaussyvyy-
SN90CXP
SN90FXP
FramePro601
Etuosa
FramePro651
SN1602
Vapauta syöttimen
luisti ja
työnnä se eteenpäin
(B1)
Takaa
ladattava
(A1)
S900FN Säädettävä (C1)
SidingPro40 Etuosa Laukaisu pohjasta (D2)
FinishPro42XP Etuosa Yksitoiminen peräkkäinen Öljytön
FinishPro16XP Edessä - pölynpoistajan painike Valittava
FinishPro30XP Säädettävä (C1) Yksitoiminen peräkkäinen (D1)
S250FN Säädettävä (C1)
FinishPro35Mg Säädettävä - pölynpoistajan painike Valittava
FinishPro35BL Säädettävä (C1) Yksitoiminen peräkkäinen (D1)
Etuosa
SLP20XP
SLP20XP GLN Etuosa Ei ole Öljytön
SBN10XP Takana (C2) Ei ole Vaaditaan
FinishPro25XP Etuosa
Etuosa
Paina salpaa ja
työnnä kisko auki
(B2)
Sivusta
ladattava
(A2)
FinishPro18Mg Takana (C2) Laukaisu pohjasta (D2)
FinishPro18BL
S200BN
S200SM
Takana (C2)
FinishPro23SXP
FinishPro23LXP
FinishPro21LXP
Takana (C2)
Paina salpaa ja
työnnä kisko auki
(B3)
ladattava
(A3)
FinishPro10 Pohjasta
LS1XP Etuosa Ei ole Öljytön
46
Page 47
Ilmanohjainta voidaan kääntää poistoilman
Ilmanohjainta voidaan kääntää poistoilman
suunnan vaihtamista varten
suunnan vaihtamista varten
Paina turvakärki (turvaosa) työkappaleen
Vedä liipaisimesta, jolloin naula laukaistaan.
①
pintaa vasten.
②
Vedä liipaisimesta.
Paina turvakärkeä
①
②
työkappaletta vasten ja ammu naula.
Joka kerta, kun painat turvakärkeä
(turvaosa) työkappaletta vasten,
naula ammutaan.
Vapauta E-Z Clear -salpa ja avaa luukku.
Säädettävä
Kuvaus Kuvaan liittyvät huomautukset
Matriisikuva
nro
C1
Kytke paineilma
Laita naulat paikalleen - käytä vain
Älä lataa, kun liipaisin on painettuna
①
②
alkuperäisiä SENCO-nauloja
2
1
Kuvaus Kuvaan liittyvät huomautukset
Takana, säädettävä
C2
Kytke paineilma
Laita naulat paikalleen - käytä vain
Älä lataa, kun liipaisin on painettuna
①
②
Takaa ladattava
Paina salpaa, liukukisko aukeaa
alkuperäisiä SENCO-nauloja
Sivusta ladattava
1211
701XP
®
10
9876
FramePro
5
4
3
2
1
Yksittäinen
1
2
1
2
D1
Laita naulakampa lippaaseen siten, että kärjet
osoittavat näytettyyn suuntaan
Älä lataa, kun liipaisin on painettuna
sitten ovat vuorossa kohdat 1 (paina salpaa) ja
2 (laita naulakammat paikalleen)
POINTS
1211
701XP
®
10
9876
FramePro
5
4
3
2
1
D2
Vapauta syöttimen luisti ja työnnä se
Poista naulat työkalusta
①
eteenpäin.
②
2
1
Pohjasta ladattava
Pohja
1
Portti
2
F1
Paina salpaa, työnnä kisko auki ja poista naulat
Takaa ladattava
Paina salpaa, työnnä kisko auki ja poista naulat
Sivusta ladattava
FI
Pohjasta ladattava
Matriisikuva
nro
A1
A2
A3
B1
B2
B3
47
Page 48
TYÖKALUN OSAT
Viimeistelynaulain Kehystysnaulain
FN2
FN5 FN6
FN8
FN9
FN11 FN12
FN10
FN3
FN1
FI
FN1 Turvakärki FN2 Poistoaukko FN3 Liipaisin FN4 Lipas FN5 Tuloaukko FN6 Ilmanpoisto takana
HUOLTO
Varoitus
Muut kuin tässä kuvatut korjaukset saa suorittaa vain
y
koulutettu ja pätevä henkilöstö. Voit ottaa yhteyttä SEN­COon soittamalla numeroon: +31 320 295 575
Lue osa ”Turvavaroitukset” ennen koneen huoltoa.
y
Käytä vain valmistajan tai valtuutetun jälleenmyyjän
y
määrittelemiä varaosia.
_______________________________________________
Kaikkien ruuvien kireys on varmistettava. Löysät ruuvit
y
vaarantavat turvallisuuden ja aiheuttavat osien rikkoutu­misen.
Kuukausittainen tarkastus
y
_______________________________________________
Kytke työkalu pois päältä ja tee päivittäinen tarkastus,
y
jotta varmistat turvakärjen ja liipaisimen vapaan liikku­vuuden. Älä käytä työkalua, jos turvakärki tai liipaisin jumittuvat.
_______________________________________________
Ruiskuta paineilmalaitteille tarkoitettua Senco-öljyä
y
(5-10 tippaa) ilma-aukkoon päivittäin (riippuu työkalun käyttöasteesta). Muut öljyt voivat vahingoittaa O-renkaita ja työkalun muita osia.
Jotkin Senco-työkalut ovat öljyttömiä EIVÄTKÄ tarvitse
y
öljyä. Lue tavaraseloste.
_______________________________________________
Pyyhi työkalu puhtaaksi päivittäin ja tarkasta kulumien
y
varalta. Käytä syttymättömiä puhdistusnesteitä vain, jos se on välttämätöntä.
Älä liota työkalua.
y
Varoitus: Sellaiset liuokset voivat vahingoittaa O-renkaita
y
ja työkalun muita osia. Hävitä puhdistusaineet asianmukaisella tavalla.
y
FN4
FN7
FN7 Turvakärki FN8 Poistoaukko FN9 Liipaisin FN10 Lipas FN11 Tuloaukko FN12 Ilmanpoisto takana FN13 Syöttimen luisti
VIANETSINTÄ
Mikäli naulat jumittuvat:
Kytke paineilma pois päältä.
Poista naulat
Poista tukos
Noudata latausmenettelyä
OIRE
Ilmaa vuotaa työkalun yläosasta. / työkalu toimii hitaasti
1
RATKAISU
Tarkista paineilman syöttö / kiristä ruuvit tai asenna korjaussarja - katso varaosakirjaa
OIRE
Ilmaa vuotaa työkalun alaosan lähellä / työkalu toimii heikosti
2
RATKAISU
Puhdista työkalu / kiristä ruuvit tai asenna korjaussarja - katso varaosakirjaa
OIRE
Muita ongelmia.
3
RATKAISU
Ota yhteyttä SENCOon.
FN13
48
Page 49
TEKNISET TIEDOT
Työkalun tyyppi
Minimi–
maksimikäyttöpaine
Ilmankulutus (60
kierrosta minuutissa)
litroina
Ilman sisääntulo
XtremePro-sarja
SLP20XP 4,8-8,3 bar 52,7 1/4 in NPT 5 1,0 110 210 241 50 SLP20XP GLN 4,8-8,3 bar 52,7 1/4 in NPT 5 1,0 110 210 241 50 SBN10XP 4,5-7,0 bar 19,0 1/4 in NPT 2 0,96 105 167 255 42 LS1XP 4,8-7,5 bar 23,1 1/4 in NPT 5 1,3 100 197 211 51 FinishPro25XP 4,8-8,3 bar 52,7 1/4 in NPT 5 1,2 110 251 249 56 FinishPro30XP 4,8-8,3 bar 61,0 1/4 in NPT 5 1,73 104 244 305 83 FinishPro42XP 4,8-8,3 bar 133,0 1/4 in NPT 5 2,1 104 292 330 89 SN90CXP 4,8-8,3 bar 283,2 3/8 in NPT 2 3,62 70 337 384 106 SN90FXP 4,8-8,3 bar 283,2 3/8 in NPT 2 3,81 60 337 508 106 FinishPro23SXP 4,8-6,9 bar 31,0 1/4 in NPT 5 1,1 100 192 200 44 FinishPro23LXP 4,8-7,6 bar 31,0 1/4 in NPT 5 1,2 100 226 200 44 FinishPro21LXP 4,8-7,6 bar 31,0 1/4 in NPT 5 1,43 100 226 200 44
Pro-sarja
FinishPro10 4,8-6,5 bar 21,6 1/4 in NPT 2 1,1 110 168 229 44 FinishPro18Mg 4,8-8,3 bar 68,0 1/4 in NPT 5 1,1 110 247 266 64 FinishPro16XP 4,8-8,3 bar 61,2 1/4 in NPT 3 1,9 110 292 308 81 FinishPro35Mg 4,8-8,3 bar 62,0 1/4 in NPT 5 1,9 110 311 330 86 FramePro601 4,8-8,3 bar 283,2 3/8 in NPT 2 3,62 70 337 384 106 FramePro651 4,8-8,3 bar 311,5 3/8 in NPT 2 3,81 70 362 384 106 SidingPro40 4,8-8,3 bar 172,8 3/8 in NPT 4 2,13 70 323 351 86 SN1602 5,5-8,3 bar 255,0 3/8 in NPT 2 6,2 50-56 478 533 144 SN1302 5,5-8,3 bar 297,0 3/8 in NPT 2 7,0 48-56 500 560 140
SemiPro-sarja
S200BN 4,8-8,3 bar 21,6 1/4 in NPT 5 1,4 107 232 251 68 S200SM 4,8-8,3 bar 88,3 1/4 in NPT 5 1,43 85 252 240 68 S250FN 4,8-8,3 bar 128,0 1/4 in NPT 4 2,25 100 303 346 85 S900FN 4,8-8,3 bar 273,8 3/8 in NPT 2 4,2 80 380 500 154
Black Label-sarja
FinishPro35BL 4,8-8,3 bar 90,5 1/4 in NPT 5 2,08 100 304 324 88,9 FinishPro18BL 4,8-8,3 bar 50,97 1/4 in NPT 3 1,4 100 248 254 64
Maksiminopeus
(kierrosta sekunnissa)
Paino kg
Naulakapasiteetti
Työkalun koko: Korkeus
mm
Työkalun koko: Pituus
mm
Työkalun koko: Leveys:
Päärunko mm
FI
49
Page 50
FI
NAULAUSALUE
Naulan tyyppi millimetreinä
Työkalun
tyyppi
0,68 0,84 1,2 1,6 1,8 2,3 2,9 3,1 3,3 3,8 4,2 4,6
Kannaton Smooth Rengas Smooth Rengas Ruuvi Smooth Rengas Ruuvi Smooth Rengas Ruuvi Smooth
kanta
Uppo-
kanta
Normaali
SN1602 100-160 100-160 100-160
SN1302 90-130 90-130
SN90CXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SN90FXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro601 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro651 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100
S900FN 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SidingPro40 45-60 45-60
FinishPro42XP 32-63
FinishPro30XP 25-50
FinishPro35Mg 32-63
FinishPro35BL 32-63
50
S250FN 32-63
SLP20XP 16-42
SLP20XP GLN 16-42
FinishPro10 12-25
SBN10XP 12-25
LS1XP 13-25
FinishPro25XP 16-54 16-42
FinishPro18Mg 16-54
FinishPro18BL 16-54
S200BN 16-50
FinishPro16XP 32-63
S200SM 15-50
FinishPro23SXP 12-35
FinishPro23LXP 12-50
FinishPro21LXP 15-50
Page 51
MELUTASOTIEDOT
Melutasotiedot EN12549:n mukaisesti
Tärinään liittyvää tietoa ISO8662-11:n mukaisesti
Työkalun tyyppi Äänenpainetaso (Lpa) dB Äänenvoimakkuus (Lwa) dB Tärinätaso m/s2 XtremePro-sarja
SLP20XP 83 89 1,18 SLP20XP GLN 83 89 1,18 SBN10XP 78,6 87,77 1,7 LS1XP 84 89 <2,5 FinishPro25XP 89 94 <2,5 FinishPro30XP 85 98 <2,5 FinishPro42XP 89 94 <2,5 SN90CXP 96 101 4 SN90FXP 96 101 4 FinishPro23SXP 47,8 60,8 1,63 FinishPro23LXP 47,8 60,8 1,63 FinishPro21LXP 47,8 60,8 1,63
Pro-sarja
FinishPro10 81 86 <2,5 FinishPro18Mg 68 78,8 <2,5 FinishPro16XP 93.7 106.7 <2,5 FinishPro35Mg 87,6 93,2 2,9 FramePro601 96 101 3,7 FramePro651 97 101 3,67 SidingPro40 84 97 2,6 SN1602 95,9 132 8,3 SN1302 93 106 4
SemiPro-sarja
S200BN 91 104 <2,5 S200SM 91 104 <2,5 S250FN 91 104 <2,5 S900FN 85 90 2,5
Black Label-sarja
FinishPro35BL 87,6 93,2 2,9
FinishPro18BL 68 78,8 <2.5
Nämä arvot ovat työkalusta riippuvia tyypillisiä arvoja eivätkä kuvaa melua, joka syntyy käyttöpaikalla. Työpiste voidaan myös suunnitella siten, että vähennetään melua, esimerkiksi asettamalla työkappale ääntä vaimentavien tukien päälle. Tämä arvo on työkalukohtainen ominaisarvo, eikä se kerro vaikutusta käteen/käsivarteen työkalun käytön aikana.
FI
LISÄVARUSTEET
SENCO tarjoaa kattavan valikoiman lisävarusteita SENCO-työkaluille, mukaan lukien:
Ilmakompressorit
y
Letkut
y
Liittimet
y
Kiinnittimet
y
Suojalasit
y
Painemittarit
y
Voiteluaineet
y
Säätimet
y
Suodattimet
y
Lisätietoja tai kuvitetun luettelon SENCOn lisävarusteista saa osoitteesta SENCO.EU.
51
Page 52
FI
52 53
Page 53
INNHOLDSFORTEGNELSE
Arbeidsgivers ansvar �����������������������������������������������������������������������������������������53 Generell beskrivelse ������������������������������������������������������������������������������������������53
Advarsler �����������������������������������������������������������������������������������������������������������53 Sikkerhetsadvarsler �������������������������������������������������������������������������������������������54
Bruk av verktøyet�����������������������������������������������������������������������������������������������56 Vedlikehold ��������������������������������������������������������������������������������������������������������58 Feilsøking ����������������������������������������������������������������������������������������������������������58 Tekniske data�����������������������������������������������������������������������������������������������������59 Spikerområde ����������������������������������������������������������������������������������������������������60 Støyinformasjon�������������������������������������������������������������������������������������������������61
Ekstrautstyr��������������������������������������������������������������������������������������������������������61 Samsvarserklæring������������������������������������������������������������������������������������������132
Begrenset garanti ��������������������������������������������������������������������������������������������134
ARBEIDSGIVERS ANSVAR GENERELL BESKRIVELSE
Det er arbeidsgiverens ansvar å sørge for at
denne bruksanvisningen er lest og forstått av
alle ansatte som skal ta i bruk verktøyet. Ha
bruk. Risikovurdering og implementering av nødvendige kontroller for alle farer er ekstremt viktig.
FARER PÅ ARBEIDSPLASSEN
Følgende gjelder:
y
y
y
y
STØV- OG UTBLÅSINGSFARER
Hvis verktøyet brukes i et område med statisk støv, kan det forstyrre støvet og føre til fare. Følgende gjelder:
y
y
y
bruksanvisningen tilgjengelig for fremtidig
Å snuble, skli eller falle er hovedårsakene til at skader oppstår på arbeidsplassen. Vær oppmerksom på glatte overflater forårsaket av bruk av verktøyet, samt farer som kan oppstå på grunn av luftslangen.
Bruk verktøyet med ekstra forsiktighet i ukjente omgi­velser. Det kan finnes skjulte farer som elektrisitet eller andre ledninger.
Dette verktøyet er ikke ment til bruk i potensielt eksplo­sive atmosfærer, og er ikke isolert fra å komme i kontakt med elkraft.
Sørg for at det ikke finnes elektriske kabler, gassrør etc. i nærheten som kan forårsake farer hvis de skades av verktøyet.
Risikovurdering bør inkludere støv som oppstår ved bruk av verktøyet og den potensielle mengden forstyrrende og eksisterende støv. Rett utblåsingen for å minimere forstyrrelsen av støv i et støvpreget miljø. I tilfeller der det oppstår støv- eller utblåsingsfarer, skal det prioriteres å kontrollere dem ved utslippspunktet.
Håndholdt spikerpistol med festeelement som består av
y
et trykkluftaggregat, hovedhus og magasin der energi brukes i en lineær bevegelse til en ladet spiker med for­mål om å skyte spikeren inn i bestemte materialer, med mindre det brukes en spesialutviklet spiker ment til bruk på stål eller betong. All annen bruk er forbudt.
y
ADVARSLER
Verktøy med dette symbolet skal kun brukes til produksjonsarbeid. All annen bruk er forbudt.
Ikke hvil fingeren på avtrekkeren når du plukker
y
opp verktøyet, beveger deg mellom arbeids­områder, bytter posisjon eller går. Dersom du hviler fingeren på avtrekkeren, kan dette føre til utilsiktet bruk. Verktøy som har selektiv drivkraft skal alltid sjekkes før det tas i bruk for å sikre at riktig modus er valgt.
Dette verktøyet har verken selektiv aktuator for kontak-
y
taktuator eller kontinuerlig kontaktaktuator ved aktuator­modus-velgere eller en kontaktaktuator eller kontinuerlig kontaktaktuatorverktøy, og er merket med symbolet ovenfor. Verktøyets bruksområder er produksjonsarbeid som produksjon av lastepaller, møbler, hus, møbeltapet­sering og kledning.
Hvis dette verktøyet brukes i selektiv akturatormodus,
y
må du alltid sørge for at verktøyet er stilt inn på riktig aktuatorinnstilling.
Ikke bruk dette verktøyet i kontaktaktuator i forbindelse
y
med arbeidsoppgaver som innebærer å lukke bokser eller kasser eller montere transportsikkerhetssystemer på lastebiler og godsvogn.
Vær forsiktig når du bytter fra én boreplassering til en
y
annen.
NO
53
Page 54
NO
SIKKERHETSADVARSLER
Les og forstå disse advarslene for å
y
forhindre at du skader deg selv eller andre i nærheten. Se seksjonene bruk av verktøy, vedlikehold og feilsøking for mer informasjon.
Dersom det unnlates å følge advarslene, kan dette føre til
y
alvorlige skader. Skal ikke kasseres.
y
_______________________________________________
De som skal bruke verktøyet og andre som
y
befinner seg på arbeidsområdet, skal bruke støtsikre vernebriller med sidebeskyttelse. Der­som det unnlates å gjøre dette, kan det oppstå alvorlige skader. CE tilsvarende EN166
_______________________________________________
Bruk alltid annet beskyttelsesutstyr som
y
hørselsvern, hansker og hjelm. Bruk kun hansker som gir tilstrekkelig
y
følsomhets- og kontrolleringsevne av avtrekkere og ved enhetsjusteringer. De som bruker verktøyet og de som
y
befinner seg i nærheten, skal bruke hørselsvern. Ubeskyttet eksponering for høye lydnivåer kan forårsake
y
permanente og invalidiserende hørselsskader og andre problemer som tinnitus (summing, ringing eller piping i ørene).
Hensiktsmessige kontroller for å redusere risikoen kan in-
y
kludere handlinger som å fukte materialer for å forhindre at arbeidsstykker «piper/ringer».
Bruk hensiktsmessig hørselsvern.
y
Bruk og vedlikehold verktøyet som anbefalt i denne
y
bruksanvisningen for å unngå unødvendig økning av vibrasjonsnivåene.
Hvis verktøyet har en lyddemper, bør du sørge for at den
y
er på plass og fungerer som den skal når verktøyet er i bruk.
_______________________________________________
Eksponering for vibrasjon kan forårsake invali-
y
diserende skader på nerver og blodforsyning til hender og armer.
Bruk varme klær når du jobber i kalde omgivel-
y
ser, og hold hendene varme og tørre. Hvis du opplever nummenhet, prikking, smerte
y
eller blek hud på fingrene eller hendene, skal du rådføre deg med kvalifisert helsepersonell vedrørende generelle aktiviteter.
Bruk og vedlikehold verktøyet som anbefalt i denne anvis-
y
ning for å unngå unødvendig økning av vibrasjonsnivåer. Hold verktøyet med et lett og trygt grep, da risikoen ved
y
vibrasjon som regel er større desto hardere du holder det.
_______________________________________________
Vær på vakt, følg med på det du gjør og bruk sunn fornuft
y
når du håndterer elektroniske verktøy. Ikke bruk verktøyet hvis du er trøtt eller påvirket av rusmidler, alkohol eller medisin. Et øyeblikks uoppmerksomhet under bruk av verktøyet kan resultere i alvorlige personskader.
_______________________________________________
Bruk kun den energiforsyningen som er
y
angitt Aldri bruk oksygen, karbondioksid eller
y
annen gass på flasker som strømkilde for dette verktøyet. Verktøyet vil eksplodere og forårsake alvorlige skader.
Bruk av oksygen eller lettantennelige gasser for pressluft-
y
verktøy skaper fare for brann eller eksplosjon.
_______________________________________________
Fjern alltid fingeren fra avtrekkeren
y
når du ikke skyter inn spikre. Aldri bær verktøyet med fingeren på eller under avtrekkeren. Verktøyet vil skyte ut en spiker hvis kontaktnesen kommer i kontakt med noe. Verktøyets hvilestilling er liggende på siden, frakoblet
y
luften. Hvilestillingen inkluderer å fjerne fingeren fra avtrekkeren
y
og plassere verktøyet slik at kontaktnesen ikke kommer i kontakt med noe.
_______________________________________________
Gå alltid ut fra at verktøyet inneholder spikre. Hold verk-
y
tøyet vendt bort fra deg selv og andre. Verktøyet skal ikke lekes med. Respekter verktøyet som et arbeidsredskap. Hold hender og bein på avstand fra retningen du skyter i.
y
Kun erfarne brukere skal bruke spikerboreverktøy.
y
_______________________________________________
Spikre skal kun skytes inn i arbeids-
y
overflater, og aldri inn i materialer som er harde å trenge gjennom. Ekstra vertikalkraft er nødvendig ved
y
bruk av verktøy for stål og betong. Under bruk kan rester fra arbeids-
y
stykker og kollasjonssystemer tømmes. Sørg for at verktøyet er sikkert plassert på arbeidsstykket,
y
og at det ikke kan gli.
_______________________________________________
Verktøy utstyrt med «kontaktaktuator» skal ikke
y
brukes:
Hvis endring av arbeidsposisjon påvirkes av
trapper, stiger eller stillas.
Til å lukke bokser eller kasser. For å montere transportsikkerhetssystemer.Plattformer i bevegelse
Les og forstå risikoen knyttet til selektiv aktuator under
y
«Bruk av verktøy»-seksjonen.
_______________________________________________
Ikke bruk kraft når du håndterer verktøyet. La verktøyet
y
gjøre jobben. Bruk korrekt verktøy til å gjennomføre job­ben. Det korrekte verktøyet gjør jobben bedre og tryggere slik det er designet til. Ikke strekk deg for langt når i bruk
y
Sørg for godt fotfeste og god balanse til enhver tid.
y
_______________________________________________
Ikke skyt spikre oppå andre spikre
y
eller med verktøyet i en for spiss vinkel. Spikere kan avledes og forårsake
y
skader.
54
Page 55
_______________________________________________
Når du bruker verktøyet, skal du være forsiktig
y
på grunn av muligheten for at verktøyet støter tilbake etter at spikeren er skutt inn. Hvis kontakt­nesen utilsiktet kommer i kontakt med overflaten på nytt etter et tilbakestøt, vil en uønsket spiker skytes ut. Derfor bør du la verktøyet støte helt tilbake fra arbeidso­verflaten etter at en spiker er skutt inn for å unngå denne tilstanden. Ikke press kontaktnesen på arbeidsoverflaten før du ønsker å skyte inn enda en spiker.
_______________________________________________
Hold verktøyet på riktig måte med et fast grep og vær
y
forberedt på å motarbeide eller håndtere normale eller plutselige bevegelser slik som tilbakestøt. Grepet bør være trygt, men egnet til å redusere vibrasjonsfarer som kan forårsake alvorlige skader. Sørg for å ha en balansert kroppsposisjon og sikkert
y
fotfeste. Vær forsiktig når du bruker trykkluftverktøy da verktøyet
y
blir kaldt. Dette kan påvirket grepet og kontrollen.
_______________________________________________
Ikke skyt inn spikre nær kanten av arbeidsoverflaten.
y
Spikeren kan avledes og forårsake skader.
y
Hold tilskuere på avstand.
y
Marker arbeidsområdet ditt tydelig.
y
_______________________________________________
Koble verktøyet fra luften før du foretar ved-
y
likehold av verktøyet, fjerner en spiker som har satt seg fast, gjør justeringer, forlater arbeidsområdet, flytter verktøyet til et annet sted eller gir verktøyet til en annen person.
_______________________________________________
Verktøyet kan utløse en spiker når det kobles til lufttilfør-
y
selen. Derfor skal du du kobler til luftslangen. Vær forsiktig når du legger i og fjerner spikre. Spikere er
y
spisse.
_______________________________________________
Bruk aldri verktøyet hvis kontaktnesen, avtrekkeren eller
y
fjæringen ikke fungerer, mangler eller er skadet. Ikke tukle med eller fjern kontaktnese, avtrekker eller fjæring.
Modifiseringer kan redusere effektiviteten av sikkerhets-
y
tiltak og øke risikoen for bruker og de som befinner seg i nærheten.
Ikke bruk verktøyet hvis det har blitt skadet.
y
_______________________________________________
Sørg for at alle skruer og deksler er sikre og strammet til
y
enhver tid. Sjekk daglig at avtrekker og kontaktnese kan beveges fritt. Bruk aldri verktøyet hvis noen av delene mangler, er slitte eller skadet.
Alltid bruk det andre håndtaket (hvis det følger med)
y
_______________________________________________
Bruk kun deler, spikre, smøremidler og ekstrautstyr som
y
anbefales eller selges av SENCO. Ikke modifiser verktøyet uten autorisasjon fra SENCO.
_______________________________________________
Bruk kun ren, tørr og regulert trykkluft med anbefalt
y
trykk. Slå alltid av luftforsyningen og koble fra verktøyet når det
y
ikke er i bruk.
fjerne alle spikre fra verktøyet før
①
_______________________________________________
Verktøy skal ikke være koblet til trykk som poten-
y
sielt kan overskride maksimalt trykk med 10 %. Ikke overskrid maksimalt driftstrykk psi maks.
y
_______________________________________________
Verktøy som er merket med en omvendt trekant skal
y
ikke brukes med mindre de er utstyrt med en effektiv kontaktnese.
Verktøy uten kontaktnese kan utilsiktet skyte ut spikere
y
og forårsake skader.
_______________________________________________
Stativ for å montere verktøy for å støtte dem skal være
y
utviklet og konstruert av stativprodusenten på en slik måte at verktøyet sikkert kan festes for tiltenkt bruk.
_______________________________________________
Ledningen til verktøyet og luftforsynings-
y
slangen må ha en tilkoblet nippel slik at alt trykk fjernes fra verktøyet når leddkoblingen kobles fra. Trykkluft kan forårsake alvorlige skader.
y
Koble alltid verktøyet fra trykkluftforsyningen før du
y
bytter ut ekstrautstyr, foretar justeringer og/eller repara­sjoner eller når du beveger deg bort fra et arbeidsområde.
Aldri rett trykkluft mot deg selv eller andre.
y
Løse slanger kan forårsake alvorlige skader – sjekk alltid
y
om slangen er skadet eller løs.
_______________________________________________
Ikke legg i spiker mens det er trykk på avtrekkeren eller
y
kontaktnesen.
_______________________________________________
Ikke bruk verktøy som ikke har en advarsel-etikett.
y
Hvis verktøyet mangler etiketten eller den er øde­lagt eller uleselig, kan du kontakte din SENCO-re­presentant for å få en ny etikett.
_______________________________________________
Aldri bruk et verktøy som lekker luft eller som må
y
repareres. Ikke bruk verktøyet hvis det er skadet.
y
Aldri bær eller dra et trykkluftverktøy etter slangen.
y
_______________________________________________
Ikke foreta «nødreparasjoner» uten riktig
y
verktøy og utstyr. Sjekk alltid om verktøyet har ødelagte,
y
feiltilkoblede, løse eller slitte deler.
Du må ha en skriftlig godkjennelse fra fabrikanten før du kan gjennomføre modifikasjoner på verktøyet.
_______________________________________________
Hold hender og andre kroppsdeler
y
på avstand fra området som vises i sirkelen for å unngå potensielle skader under bruk. Hold fingre på avstand fra avtrekkeren
y
når verktøyet ikke er i bruk og når du skifter posisjon.
NO
55
Page 56
BRUK AV VERKTØYET
NO
Smøring
Sikker-
hetsele-
ment
Løse opp en
blokkering
inntrengings-
dybde
Obligatorisk
Via magasin
Enkel sekvensiell (D1)SN1302
Justerbar
Obligatorisk
Sikker-
hetsele-
ment
EZ-Clear port
(F1)
Enkel sekvensiell (D1)
Oljefri
Via magasin
Ingen
Enkel sekvensiell (D1)
Oljefri
EZ-Clear port
(F1)
Justerbar
Obligatorisk
Via magasin Ingen
Enkel sekvensiell (D1)
Verktøy Lading Tømming Utløp Avtrekkertype Justering av
Justerbar (C1) Underskyting (D2)
SN90CXP
SN90FXP
FramePro601
FramePro651
SN1602
Forside
S900FN Justerbar (C1)
Frigjør mateskoen og
skyv den forover (B1)
Baklading
(A1)
SidingPro40 Forside Underskyting (D2)
FinishPro42XP Forside Enkel sekvensiell Oljefri
FinishPro16XP Foran- Trykknapp luftstøvfjerner Valgbar
FinishPro30XP Justerbar (C1)
S250FN Justerbar (C1)
FinishPro35Mg Justerbar- Trykknapp luftstøvfjerner Valgbar
56
Forside
FinishPro35BL Justerbar (C1) Enkel sekvensiell (D1)
SLP20XP
SLP20XP GLN Forside Ingen Oljefri
SBN10XP Bak (C2) Ingen Obligatorisk
Bak (C2) Underskyting (D2)
Trykk på sperren og
Sidelading
FinishPro25XP Forside
FinishPro18Mg
Forside
skyv opp skinnen (B2)
(A2)
FinishPro18BL
S200BN
S200SM
FinishPro23SXP
Bak (C2)
Bak (C2)
Trykk på sperren og
Bunnlading
FinishPro23LXP
FinishPro21LXP
FinishPro10
skyv opp ski§nnen (B3)
(A3)
LS1XP Forside Ingen Oljefri
Page 57
Deflektoren kan roteres for å endre
utslippsluftens retning.
Beskrivelse Bildenotater
Matriksbilde
nr.
C1
Koble til lufttilførselen
Sett inn en spikerremse, bruk kun originale
①
②
festemidler fra SENCO
Ikke lad mens det er trykk på avtrekkeren
Deflektoren kan roteres for å endre
utslippsluftens retning.
Justerbar
Bak, justerbar
C2
Koble til lufttilførselen
Sett inn en spikerremse, bruk kun originale
Ikke lad mens det er trykk på avtrekkeren
①
②
festemidler fra SENCO
Trykk kontaktnesen (sikkerhetselement)
Trykk på avtrekkeren, spikeren skytes ut.
①
mot arbeidsstykkets overflate�
②
1211
701XP
®
10
9876
FramePro
5
4
1
2
1
2
D1
3
2
1
Trykk på avtrekkeren.
①
Enkel
D2
Trykk inn kontaktnesen
②
Frigjør mateskoen og skyv den forover. ② Fjern spikrene fra verktøyet
Trykk ned sperren, skyv opp skinnen
Plasser en remse spikre i magasinet med
spissene i retningen som vist
Ikke lad mens det er trykk på avtrekkeren
deretter punkt 1 (trykk ned sperre) og 2
(plasser remse)
①
mot arbeidsstykkets overflate og skyt inn en
spiker.
Hver gang du trykker kontaktnesen
(sikkerhetselement) mot arbeidsstykkets
overflate,
skytes det inn en spiker.
Løsne E-Z Clear sperren og åpne døren.
1211
701XP
®
10
9876
FramePro
5
4
3
2
1
Bunn
2
1
F1
Trykk på sperren og skyv opp skinnen, fjern
spikrene
NO
Port
Trykk på sperren og skyv opp skinnen, fjern
spikrene
1
Beskrivelse Bildenotater
Matriksbilde
nr.
A1
2
2
1
Baklading
B1
B2
Sidelading
B3
Bunnlading
Baklading
A2
Sidelading
A3
POINTS
Bunnlading
57
Page 58
VERKTØYELEMENTER
Spikerpistol til finarbeid Spikerpistol til rammearbeid
FN2
FN5 FN6
FN8
FN9
FN11 FN12
FN10
NO
FN3
FN1
FN1 Kontaktnese FN2 Luftutløp FN3 Avtrekker FN4 Magasin FN5 Inntak FN6 Luftutløp bak
VEDLIKEHOLD
FN4
Advarsel
Reparasjoner annet enn de som er beskrevet her skal
y
kun utføres av opplært og kvalifisert personell. Kontakt SENCO for informasjon på: +31 320 295 575
Les avsnittet “Sikkerhetsadvarsler” før verktøyet vedli-
y
keholdes. Bruk kun reservedeler som er spesifisert av produsenten
y
eller en autorisert representant.
_______________________________________________
Alle skruer skal alltid være stramme. Løse skruer kan føre
y
til utrygg bruk og at deler går i stykker. Kontroller hver måned
y
_______________________________________________
Gjennomfør daglig inspeksjon med verktøyet frakoblet,
y
kontroller at kontaktnesen og avtrekkeren beveger seg fritt. Ikke bruk verktøyet hvis kontaktnesen eller arbeids­stykket sitter fast.
_______________________________________________
Sprut Senco pneumatisk olje (5 til 10 dråper) inn i
y
luftinntaket to ganger per dag (avhengig av bruksfrekvens av verktøyet). Andre oljer kan skade O-ringer og andre verktøydeler.
Enkelte Senco-verktøy er oljefrie og krever IKKE olje, se
y
merking.
_______________________________________________
Tørk verktøyet rent hver dag og se etter slitasje. Bruk
y
ikke-brennbare rengjøringsløsninger kun hvis det er nødvendig.
Må ikke legges i bløtt.
y
Forsiktig: Slike løsninger kan skade O-ringer og andre
y
verktøydeler. Avhend rengjøringsmaterialer på riktig måte.
y
FN13
FN7
FN7 Kontaktnese FN8 Luftutløp FN9 Avtrekker FN10 Magasin FN11 Inntak FN12 Luftutløp bak FN13 Matesko
FEILSØKING
Hvis spikerblokkering skulle skje:
Koble fra lufttilførselen
Fjern spikrene
Klarer blokkeringen
Følg ladeprosedyren
SYMPTOMER
Luftlekkasje nært øverste del av verktøyet / verktøyet jobber langsomt eller kraftløst
1
LØSNING
Verifiser lufttilførselen / stram skruer eller installer reparasjonssett – Se Delehåndbok
SYMPTOMER
Luftlekkasje nært nederste del av verktøyet/slitt returledning.
2
LØSNING
Rengjør verktøyet / stram skruer eller installer reparasjonssett Se Delehåndbok
SYMPTOMER
Andre problemer.
3
LØSNING
Kontakt SENCO.
58
Page 59
TEKNISKE DATA
Verktøytype
Minimum til maksimalt
driftstrykk
Luftforbruk (60 sykluser
per minutt) liter
XtremePro­serien
SLP20XP 4,8-8,3 bar 52,7 1/4 in. NPT 5 1,0 110 210 241 50 SLP20XP GLN 4,8-8,3 bar 52,7 1/4 in. NPT 5 1,0 110 210 241 50 SBN10XP 4,5-7,0 bar 19,0 1/4 in. NPT 2 0,96 105 167 255 42 LS1XP 4,8-7,5 bar 23,1 1/4 in. NPT 5 1,3 100 197 211 51 FinishPro25XP 4,8-8,3 bar 52,7 1/4 in. NPT 5 1,2 110 251 249 56 FinishPro30XP 4,8-8,3 bar 61,0 1/4 in. NPT 5 1,73 104 244 305 83 FinishPro42XP 4,8-8,3 bar 133,0 1/4 in. NPT 5 2,1 104 292 330 89 SN90CXP 4,8-8,3 bar 283,2 3/8 in. NPT 2 3,62 70 337 384 106 SN90FXP 4,8-8,3 bar 283,2 3/8 in. NPT 2 3,81 60 337 508 106 FinishPro23SXP 4,8-6,9 bar 31,0 1/4 in. NPT 5 1,1 100 192 200 44 FinishPro23LXP 4,8-7,6 bar 31,0 1/4 in. NPT 5 1,2 100 226 200 44 FinishPro21LXP 4,8-7,6 bar 31,0 1/4 in. NPT 5 1,43 100 226 200 44
Pro-serien
FinishPro10 4,8-6,5 bar 21,6 1/4 in. NPT 2 1,1 110 168 229 44 FinishPro18Mg 4,8-8,3 bar 68,0 1/4 in. NPT 5 1,1 110 247 266 64 FinishPro16XP 4,8-8,3 bar 61,2 1/4 in. NPT 3 1,9 110 292 308 81 FinishPro35Mg 4,8-8,3 bar 62,0 1/4 in. NPT 5 1,9 110 311 330 86 FramePro601 4,8-8,3 bar 283,2 3/8 in. NPT 2 3,62 70 337 384 106 FramePro651 4,8-8,3 bar 311,5 3/8 in. NPT 2 3,81 70 362 384 106 SidingPro40 4,8-8,3 bar 172,8 3/8 in. NPT 4 2,13 70 323 351 86 SN1602 5,5-8,3 bar 255,0 3/8 in. NPT 2 6,2 50-56 478 533 144 SN1302 5,5-8,3 bar 297,0 3/8 in. NPT 2 7,0 48-56 500 560 140
SemiPro-serien
S200BN 4,8-8,3 bar 21,6 1/4 in. NPT 5 1,4 107 232 251 68 S200SM 4,8-8,3 bar 88,3 1/4 in. NPT 5 1,43 85 252 240 68 S250FN 4,8-8,3 bar 128,0 1/4 in. NPT 4 2,25 100 303 346 85 S900FN 4,8-8,3 bar 273,8 3/8 in. NPT 2 4,2 80 380 500 154
Black Label-serien
FinishPro35BL 4,8-8,3 bar 90,5 1/4 in. NPT 5 2,08 100 304 324 88,9 FinishPro18BL 4,8-8,3 bar 50,97 1/4 in. NPT 3 1,4 100 248 254 64
Luftinntak
Maksimumshastighet
(sykluser per sekund)
Vekt kg
Spikerkapasitet
Verktøyets mål: Høyde
mm
Verktøyets mål: Lengde
mm
Verktøyets mål: Bredde:
Hovedhus mm
NO
59
Page 60
NO
SPIKEROMRÅDE
Glatt Ring Glatt Ring Skrue Glatt Ring Skrue Glatt Ring Skrue Glatt
Uten
hode
Lite
hode
hode
Vanlig
0,68 0,84 1,2 1,6 1,8 2,3 2,9 3,1 3,3 3,8 4,2 4,6
Verktøytype Spikertype i mm
SN1602 100-160 100-160 100-160
SN1302 90-130 90-130
SN90CXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SN90FXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro601 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro651 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100
S900FN 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SidingPro40 45-60 45-60
FinishPro42XP 32-63
FinishPro30XP 25-50
FinishPro35Mg 32-63
FinishPro35BL 32-63
S250FN 32-63
60
SLP20XP 16-42
SLP20XP GLN 16-42
FinishPro10 12-25
SBN10XP 12-25
LS1XP 13-25
FinishPro25XP 16-54 16-42
FinishPro18Mg 16-54
FinishPro18BL 16-54
S200BN 16-50
FinishPro16XP 32-63
S200SM 15-50
FinishPro23SXP 12-35
FinishPro23LXP 12-50
FinishPro21LXP 15-50
Page 61
STØYINFORMASJON
Støyinformasjon i samsvar med EN12549
Vibrasjonsinformasjon i samsvar med ISO8662-11
Verktøytype Lydtrykknivå (Lpa) dB Lydstyrkenivå (Lwa) dB Vibrasjonsnivå m/s2 XtremePro-serien
SLP20XP 83 89 1,18 SLP20XP GLN 83 89 1,18 SBN10XP 78,6 87,77 1,7 LS1XP 84 89 <2,5 FinishPro25XP 89 94 <2,5 FinishPro30XP 85 98 <2,5 FinishPro42XP 89 94 <2,5 SN90CXP 96 101 4 SN90FXP 96 101 4 FinishPro23SXP 47,8 60,8 1,63 FinishPro23LXP 47,8 60,8 1,63 FinishPro21LXP 47,8 60,8 1,63
Pro-serien
FinishPro10 81 86 <2,5 FinishPro18Mg 68 78,8 <2,5 FinishPro16XP 93.7 106.7 <2,5 FinishPro35Mg 87,6 93,2 2,9 FramePro601 96 101 3,7 FramePro651 97 101 3,67 SidingPro40 84 97 2,6 SN1602 95,9 132 8,3 SN1302 93 106 4
SemiPro-serien
S200BN 91 104 <2,5 S200SM 91 104 <2,5 S250FN 91 104 <2,5 S900FN 85 90 2,5
Black Label-serien
FinishPro35BL 87,6 93,2 2,9
FinishPro18BL 68 78,8 <2.5
Disse verdiene er verktøyrelaterte karakteristiske verdier og representerer ikke støyutvikling ved brukspunktet. Designet av arbeidsstedet kan også redusere støynivåer, for eksempel ved å plassere arbeidsstykket på et støydempende underlag. Denne verdien er en verktøyrelatert verdi og representerer ikke innvirkningen til hånd-arm-systemet når verktøyet er i bruk.
NO
TILBEHØR
SENCO kan tilby et komplett utvalg av tilbehør til dine SENCO-verktøy, inkludert:
Luftkompressorer
y
Slange
y
Koblinger
y
Tilbehør
y
Vernebriller
y
Trykkmålere
y
Smøremidler
y
Regulatorer
y
Filtre
y
For mer informasjon eller en komplett illustrert katalog med SENCO-tilbehør, besøk SENCO.EU.
61
Page 62
NO
62 63
Page 63
INNEHÅLLSFÖRTECKNING
Arbetsgivarens ansvar ���������������������������������������������������������������������������������������63 Allmän beskrivning ��������������������������������������������������������������������������������������������63 Varningar �����������������������������������������������������������������������������������������������������������63 Säkerhetsvarningar �������������������������������������������������������������������������������������������64 Användning av verktyget �����������������������������������������������������������������������������������66 Underhåll �����������������������������������������������������������������������������������������������������������68 Felsökning ���������������������������������������������������������������������������������������������������������68 Tekniska data�����������������������������������������������������������������������������������������������������69 Spik��������������������������������������������������������������������������������������������������������������������70 Bullerinformation������������������������������������������������������������������������������������������������71 Tillbehör �������������������������������������������������������������������������������������������������������������71 Deklaration om överensstämmelse �����������������������������������������������������������������132 Begränsad garanti �������������������������������������������������������������������������������������������134
ARBETSGIVARENS ANSVAR ALLMÄN BESKRIVNING
Det är arbetsgivarens ansvar att försäkra sig
om att denna bruksanvisning läses och förstås
av all personal som är utsedd till att använda
tillgänglig för framtida referens. Det är mycket viktigt att göra en riskbedömning och genomförande av lämpliga kontroller för alla faror.
ARBETSPLATSFAROR
Följande gäller:
y
y
y
y
DAMM- OCH AVGASFAROR
Om verktyget används i ett område där det finns statiskt damm kan det röra upp dammet och orsaka fara. Följande gäller:
y
y
y
verktyget. Håll den här bruksanvisningen
Att halka, snubbla och falla är de främsta orsakerna till arbetsplatsskador. Var medveten om hala ytor som orsakas av användning av verktyget och även om faror som orsakas av luftledningsslangen.
Fortsätt med extra försiktighet i okända omgivningar. Det kan finnas dolda risker, till exempel el- eller andra allmännyttiga ledningar.
Detta verktyg är inte avsett att användas i explosions­farliga omgivningar och är inte isolerat från att komma i kontakt med elkraft.
Se till att det inte finns några elkablar, gasrör etc. som kan orsaka fara om de skadas genom användning av verktyget.
Riskbedömningen ska omfatta damm som skapas av verktyget och potentialen att röra upp befintligt damm. Rikta avgasröret för att minimera att damm rörs upp i en dammfylld miljö. När det finns damm- eller avgasfara ska kontroll av detta vid utsläppspunkten prioriteras.
Elektrisk handhållen spikpistol som består av en pneu-
y
matisk kraftenhet, styrkropp och magasin där energin tillämpas i en linjär rörelse till en laddad spik för att driva in spiken i definierade material om man inte använder en speciell spik som är avsedd att användas i betong eller stål. All annan användning är förbjuden.
y
VARNING
Verktyg med symbol ska endast användas för produktionstillverkning. All annan användning är förbjuden.
Sätt inte fingret på utlösaren när du plockar
y
upp verktyget, flyttar dig mellan arbetsområden och positioner eller promenerar, eftersom fingret på utlösaren kan leda till oavsiktlig drift. För verktyg med selektiv aktivering ska du alltid kontrollera verktyget före användning för att se om du har valt rätt läge.
Det här verktyget har antingen selektiv aktivering för
y
kontaktaktivering eller kontinuerlig kontaktaktivering genom att aktivera lägesväljare eller är ett kontaktaktive­rings- eller kontinuerligt kontaktaktiveringsverktyg och har markerats med symbolen ovan. Dess avsedda an­vändningsområden är för produktionstillverkningar, t.ex. lastpallar, möbler, industritillverkade bostäder, stoppad klädsel och fodral.
Om du använder det här verktyget i selektivt aktiverings-
y
läge ska du alltid kontrollera att det är i rätt aktiverings­inställning.
Använd inte det här verktyget med kontaktaktivering
y
för tillämpningar som exempelvis att stänga lådor eller packlårar och montera transportsäkerhetssystem på släp och lastbilar.
Var försiktig när du byter från en körplats till en annan.
y
SE
63
Page 64
SE
SÄKERHETSVARNINGAR
Läs och förstå dessa varningar för
y
att förhindra skador på dig själv och personer som står bredvid. Mer infor­mation finns i avsnittet om användning av verktyg, underhåll och felsökning.
Underlåtenhet att följa varningar kan leda till allvarlig
y
personskada. Kasta inte bort det.
y
_______________________________________________
Operatörer och andra människor i arbetsområdet
y
ska ha slagtåligt ögonskydd med sidoskydd. Underlåtenhet att bära detta kan orsaka allvarlig personskada. CE motsvarar EN166
_______________________________________________
Använd alltid annan personlig skyddsut-
y
rustning, t.ex. hörselskydd, handskar och skyddshjälm. Använd endast handskar som ger tillräck-
y
lig känsla och säker kontroll av utlösare och justeringsanordningar. Operatörer och andra människor inom arbetsområdet ska
y
bära hörselskydd. Oskyddad exponering för höga ljudnivåer kan orsaka
y
permanent, funktionshindrande hörselnedsättning och andra problem, t.ex. tinnitus (ringande, surrande, pipande eller brummande ljud i öronen).
Lämpliga kontroller för att minska risken kan omfatta till
y
exempel dämpande material för att förhindra att arbetss­tycken ”ringer”.
Använd lämpligt hörselskydd.
y
Använd och underhåll verktyget enligt rekommendatio-
y
nerna i dessa anvisningar för att förhindra onödig ökning av ljudnivåer.
Om verktyget har en ljuddämpare ser du till att den är på
y
plats och i gott skick när verktyget används.
_______________________________________________
Exponering för vibrationer kan orsaka funktions-
y
hindrande skador på nerverna och blodtillförseln till händer och armar.
Använd varma kläder när du arbetar i kalla förhål-
y
landen och håll händerna varma och torra. Om du upplever domningar, stickningar, smärta eller
y
blekning av huden på dina fingrar eller händer ska du uppsöka en behörig läkare inom företagshälsovården angående den övergripande verksamheten.
Använd och underhåll verktyget enligt rekommendatio-
y
nerna i dessa anvisningar för att förhindra onödig ökning av vibrationsnivåer.
Håll verktyget med ett lätt men stadigt grepp eftersom
y
risken för vibrationer i allmänhet är större när gripkraften är högre.
_______________________________________________
Var uppmärksam, se vad du gör och använd sunt förnuft
y
när du använder ett elverktyg. Använd inte verktyget om du är trött eller påverkad av droger, alkohol eller medici­ner. Ett ögonblick av ouppmärksamhet när du använder elverktyg kan resultera i allvarlig personskada.
_______________________________________________
Använd endast korrekt energiförsörjning i
y
enlighet med anvisningarna Använd aldrig syre, koldioxid eller någon
y
annan gas på flaska som strömkälla för detta verktyg eftersom verktyget kan ex­plodera och orsaka allvarlig personskada.
Användning av syre eller lättantändliga gaser för pneuma-
y
tiska verktyg skapar brand- eller explosionsrisk.
_______________________________________________
Ta alltid bort fingret från utlösaren när
y
du inte kör in spikar. Bär aldrig verktyget med ett finger på eller under utlösaren. Verktyget kommer att mata ut en spik om arbetsstyckets kontakt stöts till. Verktygets viloläge är från sidan bort-
y
kopplat från luften. Viloläget innefattar att ta bort fingret från utlösaren och
y
att placera verktyget så att arbetsstyckets kontakt inte påverkas.
_______________________________________________
Antag alltid att verktyget innehåller spikar. Håll verktyget
y
bortriktat bort från dig själv och från andra. Skoja inte med det. Respektera verktyget som ett fungerande redskap. Håll händer och ben borta från avfyrningsriktningen.
y
Spikpistoler bör endast användas av kunniga operatörer.
y
_______________________________________________
Kör endast in spikar i arbetsytan
y
och aldrig i material som är för svåra att penetrera. Ytterligare nedåtkraft krävs för stål-
y
och betongverktyg. Under drift kan skräp från arbets-
y
stycke och kontrollsystem släppas ut. Se till att verktyget alltid är säkert anslutet till arbetsstyck-
y
et och att det inte kan glida.
_______________________________________________
Verktyg utrustade med "kontaktaktivering" får inte
y
användas:
Om en förändring av körställen sker via
trappor, stegar eller byggnadsställningar.
För stängning av lådor eller packlårar. För montering av transportsäkerhetssystem.Flytta plattformar
Läs och förstå risken för selektiv aktivering i avsnittet
y
"Användning av verktyg".
_______________________________________________
Tvinga inte verktyget. Låt verktyget göra arbetet. Använd
y
rätt verktyg för din tillverkning. Rätt verktyg gör jobbet bättre och säkrare i den takt det är utformat för. Gå inte för långt.
y
Håll stabil bas och balans hela tiden.
y
_______________________________________________
Kör inte in spikar ovanpå andra
y
spikar eller med verktyget i en för lutande vinkel. Spikarna kan böjas och orsaka
y
personskada.
64
Page 65
_______________________________________________
Vid användning av verktyget bör försiktighet
y
vidtas på grund av möjligheten till verktygsreky­ler efter att en spik körs in. Om arbetsstyckets kontakt får oavsiktlig kontakt med arbetsytan efter en rekyl kommer en oönskad spik att köras in. Därför ska verktyget rekyleras helt från arbetsytan efter att en spik körs in för att undvika detta tillstånd. Tryck inte på arbetsstyckets kontakt på arbetsytan förrän en andra spik önskas.
_______________________________________________
Håll verktyget korrekt med ett fast grepp och var beredd
y
att motverka och hantera normala eller plötsliga rörelser såsom rekylering. Greppet ska vara säkert men lämpligt för att minska vibrationer som kan orsaka allvarliga personskador. Behåll en balanserad kroppsposition och stabil bas.
y
Var försiktig när du använder pneumatiska verktyg
y
eftersom verktyget blir kallt. Detta kan påverka greppet och kontrollen.
_______________________________________________
Kör inte in spikar nära arbetsytans kant.
y
Spiken kan böjas och orsaka skada.
y
Håll åskådare borta.
y
Markera tydligt ditt arbetsområde.
y
_______________________________________________
Koppla ur verktyget från luften innan du
y
utför underhåll av verktyget, rensar en blockerad spik, gör justeringar, lämnar arbetsområdet, flyttar verktyget till en annan plats eller lämnar över verktyget till en annan person.
_______________________________________________
Verktyget kan mata ut en spik när det är anslutet till
y
lufttillförseln, därför ska du verktyget innan du fäster luftslangen. Var försiktig vid hantering av spikar vid lastning/lossning.
y
Spikar har vassa spetsar.
_______________________________________________
Använd aldrig verktyget om arbetsstyckets kontakt,
y
utlösare eller fjädrar inte går att använda eller saknas eller är skadade. Manipulera inte eller ta bort arbetsstyckets kontakt, utlösare eller fjädrar.
Ändringar kan minska säkerhetsåtgärdernas effektivitet
y
och öka risken för operatörer/åskådare. Använd inte verktyget om det har skadats.
y
_______________________________________________
Se till att alla skruvar och lock alltid är ordentligt åtspän-
y
da. Gör dagliga kontroller av att utlösare och arbetsstyck­ets kontakt kan röra sig fritt. Använd aldrig verktyg med saknade, slitna eller skadade delar.
Använd alltid ett andra handtag (om det tillhandahålls)
y
_______________________________________________
Använd endast delar, spikar, smörjmedel och tillbehör
y
som rekommenderas eller säljs av SENCO. Ändra inte verktyget utan tillstånd från SENCO.
_______________________________________________
Använd endast ren, torr, reglerad tryckluft vid rekommen-
y
derat tryck. Stäng alltid av lufttillförseln och koppla ur verktyget när
y
det inte används.
ta bort alla spikar från
①
_______________________________________________
Verktyg får inte anslutas till tryck som potentiellt överskri-
y
der det maximala arbetstrycket med 10 %. Överskrid inte det maximala drifttrycket Ps max.
y
_______________________________________________
Verktyg markerade med en inverterad triangel får
y
inte användas om de inte är utrustade med en effektiv arbetsstyckeskontakt.
Verktyg utan arbetsstyckeskontakt kan avfyras oavsiktligt
y
och orsaka personskada.
_______________________________________________
Stativ som stöd för monteringsverktyg ska utformas och
y
tillverkas av stativets tillverkare så att verktyget kan fästas säkert för den avsedda användningen.
_______________________________________________
Verktyget och lufttillförselslangen måste
y
ha en anslutningsnippel så att allt tryck tas bort från verktyget när kopplingsleden är frånkopplad. Tryckluft kan orsaka allvarlig personskada.
y
Koppla alltid bort verktyget från tryckluftsförsörjningen
y
innan du byter tillbehör, gör justeringar och/eller repara­tioner eller flyttar från ett arbetsområde till ett annat.
Rikta aldrig tryckluft mot dig själv eller någon annan.
y
En piskande slang kan orsaka allvarlig personskada –
y
kontrollera alltid om slangen är skadad eller lös.
_______________________________________________
Ladda inte spikar med utlösaren eller arbetsstyckets
y
kontakten nedtryckt.
_______________________________________________
Använd inte verktyg utan varningsetikett. Om
y
etiketten saknas, är skadad eller oläslig kontaktar du din SENCO-representant för att få en ny etikett.
_______________________________________________
Använd aldrig ett verktyg som läcker luft eller som
y
behöver repareras. Använd inte verktyget om det är skadat.
y
Bär aldrig eller dra ett pneumatiskt verktyg i slangen.
y
_______________________________________________
Utför inga "akuta reparationer" utan rätt
y
verktyg och utrustning. Kontrollera alltid verktyget före användning
y
om det finns trasiga, felanslutna, lösa eller slitna delar.
Du måste erhålla skriftligt godkännande från verktygstill­verkaren innan du gör några ändringar av verktyget.
_______________________________________________
Håll händer och andra kroppsdelar bor-
y
ta från det område som visas i cirkeln för att undvika eventuell personskada under drift. Håll fingrarna borta från utlösaren när
y
du inte använder verktyget och när du flyttar dig från en arbetsposition till en annan.
SE
65
Page 66
ANVÄNDNING AV VERKTYGET
SE
Smörjning
Säkerhet-
selement
Rensa bloc-
kering
inkörningsdjup
Erfordrat
Via magasin
Enkel sekventiell (D1)SN1302
Justerbar
Erfordrat
Säker-
hetsele-
ment
EZ-Clear lucka
(F1)
Enkel sekventiell (D1)
Oljefri
Via magasin
Ingen
Enkel sekventiell (D1)
Oljefri
Erfordrat
EZ-Clear lucka
(F1)
Justerbar
Via magasin Ingen
Enkel sekventiell (D1)
Verktyg Laddning Lossning Avgas Utlösartyp Justering
Justerbar (C1) Bottenavfyrning (D2)
SN90CXP
SN90FXP
FramePro601
Fram
FramePro651
SN1602
Frigör matarskon och
för den framåt (B1)
Laddning
bakifrån
(A1)
S900FN Justerbar (C1)
SidingPro40 Fram Bottenavfyrning (D2)
FinishPro42XP Fram Enkel sekventiell Oljefri
FinishPro16XP Fram- tryckknapp integrerad luftdammare Valbar
FinishPro30XP Justerbar (C1)
S250FN Justerbar (C1)
FinishPro35Mg Justerbar- tryckknapp integrerad luftdammare Valbar
FinishPro35BL Justerbar (C1) Enkel sekventiell (D1)
66
Fram
SLP20XP
SLP20XP GLN Fram Ingen Oljefri
SBN10XP Bak (C2) Ingen Erfordrat
FinishPro25XP Fram
Bak (C2) Bottenavfyrning (D2)
Fram
Tryck på regel och
öppna skenan (B2)
Sidoladd-
ning (A2)
FinishPro18Mg
FinishPro18BL
S200BN
S200SM
Bak (C2)
FinishPro23SXP
FinishPro23LXP
FinishPro21LXP
Bak (C2)
Tryck på regel och
öppna skenan (B3)
underifrån
(A3)
FinishPro10 Laddning
LS1XP Fram Ingen Oljefri
Page 67
Luftavledaren kan vridas för att ändra riktningen
för utsläppet av utloppsluften
Luftavledaren kan vridas för att ändra riktningen
för utsläppet av utloppsluften
Tryck arbetsstyckets kontakt
Tryck på utlösaren och spiken körs in.
①
(säkerhetselement) mot arbetsytan�
②
Tryck på utlösaren.
Tryck ned arbetsstyckets kontakt
①
②
mot arbetsytan och kör in en spik.
Varje gång du trycker arbetsstyckets kontakt
(säkerhetselement) mot arbetsytan
körs en spik in.
Öppna E-Z Clear regeln och öppna luckan.
Matrisbild nr. Beskrivning Bildanteckningar
C1
Anslut lufttillförseln
För i en spikstav - använd endast SENCO
①
②
Ladda inte med utlösaren intryckt
2
1
Justerbar
originalspik
Bak, justerbar
C2
Anslut lufttillförseln
För i en spikstav - använd endast SENCO
Ladda inte med utlösaren intryckt
①
②
originalspik
Tryck ned regel, öppna skenan
Laddning bakifrån
Sidoladdning
1211
701XP
®
10
9876
FramePro
5
4
3
2
1
1
2
1
2
D1
Placera spikstavarna i magasinet med spetsarna
nedåt
Ladda inte med utlösaren intryckt
därefter punkter 1 (tryck ned regel) och 2
(placera stavar)
POINTS
Laddning underifrån
1211
701XP
®
10
9876
FramePro
5
4
3
Enkel
2
1
2
1
D2
Frigör matarskon och för den framåt.
Ta bort spikarna från verktyget
①
②
2
1
Laddning bakifrån
Botten
Lucka
F1
Tryck på regeln och öppna skenan, ta bort
spikarna
Tryck på regeln och öppna skenan, ta bort
spikarna
Sidoladdning
SE
Laddning underifrån
Matrisbild nr. Beskrivning Bildanteckningar
A1
A2
A3
B1
B2
B3
67
Page 68
VERKTYGSDELAR
Inomhusspikpistol Ramspikpistol
FN2
FN5 FN6
FN8
FN9
FN11 FN12
FN10
SE
FN3
FN1
FN1 Arbetsstyckets kontakt FN2 Avgas FN3 Utlösare FN4 Magasin FN5 Inlopp FN6 Avgas bak
UNDERHÅLL
FN4
Varning
Andra reparationer än de som beskrivs här, får endast
y
utföras av utbildad och kvalificerad personal. Kontakta SENCO för mer information på +31 320 295 575.
Läs avsnittet ”Säkerhetsvarningar” innan underhåll utförs.
y
Använd endast reservdelar som specificeras av tillverka-
y
ren eller auktoriserad återförsäljare.
_______________________________________________
Alla skruvar ska vara åtdragna. Lösa skruvar kan leda till
y
osäker drift och att delar går sönder. Kontrollera varje månad
y
_______________________________________________
Med verktyget frånkopplat, gör dagliga kontroller av
y
arbetsstyckets kontakt och utlösare, för att säkerställa att de kan röra sig fritt. Använd inte verktyget om arbetss­tyckets kontakt eller utlösare fastnar eller kärvar.
_______________________________________________
Spruta Senco pneumatisk olja (5 till 10 droppar) i luft-
y
inloppet två gånger om dagen (beroende på hur mycket verktyget används). Andra oljor kan skada O-ringar och andra verktygsdelar.
Vissa SENCO-verktyg är oljefria och kräver INTE olja.
y
Kontrollera etikett.
_______________________________________________
Torka av verktyget varje dag och kontrollera slitage.
y
Använd endast brandsäkra rengöringsmedel vid behov.
Sänk inte ned i vätska.
y
Försiktig: Sådana medel kan skada O– ringar och andra
y
verktygsdelar. Avyttra rengöringsmaterial på ett korrekt sätt.
y
FN7
FN7 Arbetsstyckets kontakt FN8 Avgas FN9 Utlösare FN10 Magasin FN11 Inlopp FN12 Avgas bak FN13 Matarsko
FELSÖKNING
Vid spikblockering:
Koppla från lufttillförseln
Ta bort spikar
Rensa blockeringen
Följ laddningsproceduren
SYMPTOM
Luftläcka nästan längst upp på verktyget /Trög drift
1
LÖSNING
Kontrollera lufttillförseln / dra åt skruvar eller installera reservdelssats – se Delmanual
SYMPTOM
Luftläcka nästan längst ned på verktyget/Dålig retur.
2
LÖSNING
Rengör verktyget / dra åt skruvar eller installera reservdelssats Se Delmanual
SYMPTOM
Andra problem.
3
LÖSNING
Kontakta SENCO.
FN13
68
Page 69
TEKNISKA DATA
Verktygstyp
Minsta till maximalt
arbetstryck
Luftåtgång (60 cykler per
minut) liter
XtremePro­serien
SLP20XP 4,8-8,3 bar 52,7 1/4 tums NPT 5 1,0 110 210 241 50 SLP20XP GLN 4,8-8,3 bar 52,7 1/4 tums NPT 5 1,0 110 210 241 50 SBN10XP 4,5-7,0 bar 19,0 1/4 tums NPT 2 0,96 105 167 255 42 LS1XP 4,8-7,5 bar 23,1 1/4 tums NPT 5 1,3 100 197 211 51 FinishPro25XP 4,8-8,3 bar 52,7 1/4 tums NPT 5 1,2 110 251 249 56 FinishPro30XP 4,8-8,3 bar 61,0 1/4 tums NPT 5 1,73 104 244 305 83 FinishPro42XP 4,8-8,3 bar 133,0 1/4 tums NPT 5 2,1 104 292 330 89 SN90CXP 4,8-8,3 bar 283,2 3/8 tums NPT 2 3,62 70 337 384 106 SN90FXP 4,8-8,3 bar 283,2 3/8 tums NPT 2 3,81 60 337 508 106 FinishPro23SXP 4,8-6,9 bar 31,0 1/4 tums NPT 5 1,1 100 192 200 44 FinishPro23LXP 4,8-7,6 bar 31,0 1/4 tums NPT 5 1,2 100 226 200 44 FinishPro21LXP 4,8-7,6 bar 31,0 1/4 tums NPT 5 1,43 100 226 200 44
Pro-serien
FinishPro10 4,8-6,5 bar 21,6 1/4 tums NPT 2 1,1 110 168 229 44 FinishPro18Mg 4,8-8,3 bar 68,0 1/4 tums NPT 5 1,1 110 247 266 64 FinishPro16XP 4,8-8,3 bar 61,2 1/4 tums NPT 3 1,9 110 292 308 81 FinishPro35Mg 4,8-8,3 bar 62,0 1/4 tums NPT 5 1,9 110 311 330 86 FramePro601 4,8-8,3 bar 283,2 3/8 tums NPT 2 3,62 70 337 384 106 FramePro651 4,8-8,3 bar 311,5 3/8 tums NPT 2 3,81 70 362 384 106 SidingPro40 4,8-8,3 bar 172,8 3/8 tums NPT 4 2,13 70 323 351 86 SN1602 5,5-8,3 bar 255,0 3/8 tums NPT 2 6,2 50-56 478 533 144 SN1302 5,5-8,3 bar 297,0 3/8 tums NPT 2 7,0 48-56 500 560 140
SemiPro-serien
S200BN 4,8-8,3 bar 21,6 1/4 tums NPT 5 1,4 107 232 251 68 S200SM 4,8-8,3 bar 88,3 1/4 tums NPT 5 1,43 85 252 240 68 S250FN 4,8-8,3 bar 128,0 1/4 tums NPT 4 2,25 100 303 346 85 S900FN 4,8-8,3 bar 273,8 3/8 tums NPT 2 4,2 80 380 500 154
Black Label-serien
FinishPro35BL 4,8-8,3 bar 90,5 1/4 tums NPT 5 2,08 100 304 324 88,9 FinishPro18BL 4,8-8,3 bar 50,97 1/4 tums NPT 3 1,4 100 248 254 64
Luftinlopp
Maximal hastighet
(cykler per sekund)
Vikt kg
Spikkapacitet
Verktygsstorlek: Höjd
mm
Verktygsstorlek: Längd
mm
Verktygsstorlek: Bredd:
Huvudkropp mm
SE
69
Page 70
SE
SPIK
Slät Ring Slät Ring Skruv Slät Ring Skruv Slät Ring Skruv Slät
Dyck-
Litet
Vanligt
0,68 0,84 1,2 1,6 1,8 2,3 2,9 3,1 3,3 3,8 4,2 4,6
Verktygstyp Spiktyp i mm
ert
huvud
huvud
SN1602 100-160 100-160 100-160
SN1302 90-130 90-130
SN90CXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SN90FXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro601 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro651 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100
S900FN 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SidingPro40 45-60 45-60
FinishPro42XP 32-63
FinishPro30XP 25-50
FinishPro35Mg 32-63
FinishPro35BL 32-63
S250FN 32-63
70
SLP20XP 16-42
SLP20XP GLN 16-42
FinishPro10 12-25
SBN10XP 12-25
LS1XP 13-25
FinishPro25XP 16-54 16-42
FinishPro18Mg 16-54
FinishPro18BL 16-54
S200BN 16-50
FinishPro16XP 32-63
S200SM 15-50
FinishPro23SXP 12-35
FinishPro23LXP 12-50
FinishPro21LXP 15-50
Page 71
BULLERINFORMATION
Bullerinformation i enlighet med EN12549
Vibrationsinformation i enlighet med ISO8662-11
Verktygstyp Ljudtrycksnivå (Lpa) dB Ljudstyrkenivå (Lwa) dB Vibrationsnivå m/s2 XtremePro-serien
SLP20XP 83 89 1,18 SLP20XP GLN 83 89 1,18 SBN10XP 78,6 87,77 1,7 LS1XP 84 89 <2,5 FinishPro25XP 89 94 <2,5 FinishPro30XP 85 98 <2,5 FinishPro42XP 89 94 <2,5 SN90CXP 96 101 4 SN90FXP 96 101 4 FinishPro23SXP 47,8 60,8 1,63 FinishPro23LXP 47,8 60,8 1,63 FinishPro21LXP 47,8 60,8 1,63
Pro-serien
FinishPro10 81 86 <2,5 FinishPro18Mg 68 78,8 <2,5 FinishPro16XP 93.7 106.7 <2,5 FinishPro35Mg 87,6 93,2 2,9 FramePro601 96 101 3,7 FramePro651 97 101 3,67 SidingPro40 84 97 2,6 SN1602 95,9 132 8,3 SN1302 93 106 4
SemiPro-serien
S200BN 91 104 <2,5 S200SM 91 104 <2,5 S250FN 91 104 <2,5 S900FN 85 90 2,5
Black Label-serien
FinishPro35BL 87,6 93,2 2,9
FinishPro18BL 68 78,8 <2.5
Dessa värden är verktygsrelaterade karakteristiska värden och representerar inte ljud som uppstår där verktyget används. Arbetsplatsens utformning kan reducera ljudnivåerna, till exempel genom att placera arbetsstycket på ljudabsorberande underlägg. Detta värde är ett verktygsrelaterat karakteristiskt värde och representerar inte påverkan på hand-arm-systemet vid användning av verktyget.
SE
TILLBEHÖR
SENCO erbjuder ett fullständigt tillbehörssortiment till dina SENCO-verktyg, inklusive:
Luftkompressorer
y
Slang
y
Kopplingar
y
Nipplar
y
Skyddsglasögon
y
Manometrar
y
Smörjmedel
y
Tryckregulatorer
y
Filter
y
För mer information eller en fullständig illustrerad katalog över SENCO-tillbehör, besök SENCO.EU.
71
Page 72
SE
72 73
Page 73
INDHOLDSFORTEGNELSE
Medarbejderansvar��������������������������������������������������������������������������������������������73 Grundlæggende beskrivelse������������������������������������������������������������������������������73
Advarsler �����������������������������������������������������������������������������������������������������������73 Sikkerhedsadvarsler ������������������������������������������������������������������������������������������74
Brug af værktøj ��������������������������������������������������������������������������������������������������76 Vedligeholdelse �������������������������������������������������������������������������������������������������78 Fejlnding ����������������������������������������������������������������������������������������������������������78 Tekniske specikationer�������������������������������������������������������������������������������������79 Sømsortiment ����������������������������������������������������������������������������������������������������80 Støjinformation ��������������������������������������������������������������������������������������������������81 Tilbehør �������������������������������������������������������������������������������������������������������������81 Overensstemmelseserklæring �������������������������������������������������������������������������132 Begrænset garanti �������������������������������������������������������������������������������������������134
MEDARBEJDERANSVAR GRUNDLÆGGENDE BESKRIVELSE
Det er medarbejderens ansvar at sikre,
at denne vejledning læses og forstås af
alt personale, tildelt til værktøjet. Gem
denne vejledning til fremtidig reference. Risikovurdering og indføring af passende kontroller for alle farer er meget vigtige.
Håndholdt elektrisk sømpistol, der består af en pneuma-
y
tisk effektenhed, styrehus og magasin, hvor energien til­føres i en lineær bevægelse til et ladt søm, med det formål at slå sømmet ind i specifikke materialer medmindre der anvendes et specielt søm, beregnet til beton eller stål. Enhver anden brug er forbudt.
y
DK
FARER PÅ ARBEJDSPLADSEN
Følgende er gældende:
Fare for at glide, snuble og falde er de største årsager
y
til skader på arbejdspladsen. Vær opmærksom på glatte overflader forårsaget af brug af værktøjet og snublefarer forårsaget af slangen.
Vær forsigtig når der arbejdes i ukendte omgivelser. Der
y
kan findes skjulte farer, såsom elektricitet eller andre elkabler.
Dette værktøj er ikke beregnet til brug i potentielt eksplo-
y
sive atmosfærer og er ikke isoleret fra at komme i kontakt med elektrisk energi.
Kontrollér, at der ikke er nogen elektriske kabler, gasrør
y
osv., som kan udgøre en fare, hvis de beskadiges af værktøjet.
FARER IFM. STØV OG UDSTØDNING
Hvis værktøjet anvendes i et område, hvor der er statisk støv, kan det hvirvles op og forårsage fare. Følgende er gældende:
Risikovurdering bør inkludere støv dannet af værktøjet og
y
risikoen for at eksisterende støv hvirvles op. Ret udstødningen i en retning, der minimerer forstyrrel-
y
sen af støv, i et miljø med meget støv. Hvor der dannes støv eller udstødningsfarer, skal man
y
sørge for at kontrollere dem fra udstødningspunktet.
ADVARSELER
Værktøjer med symbol må kun anvendes til produktionsanordninger. Enhver anden brug er forbudt.
Lad ikke fingeren hvile på aftrækkeren, når
y
værktøjet tages op, når du flytter dig mellem arbejdsområder og positioner eller går, da det kan forårsage utilsigtet betjening. For værktøjer med selektiv aktivering skal du altid kontrollere værktøjet før brug for at sikre, at den korrekte tilstand er valgt.
Dette værktøj har enten selektiv aktivering for knapaktive-
y
ring eller løbende knapaktivering ved at aktivere tilstands­vælgere eller aktiveres ved knapaktivering eller løbende aktiveringsknap og er markeret med symbolet ovenfor. Den tilsigtede anvendelse er til produktionsanordninger, såsom paller, møbler, fremstillet indkapsling, møbelpol­string og beklædning.
Hvis dette værktøj anvendes i tilstanden selektiv aktive-
y
ring, skal det altid kontrolleres, at det anvendes i den korrekte aktiveringsindstilling.
Brug ikke dette værktøj i knapaktivering til anvendelser,
y
som at lukke papkasser eller kasser og påsætning af transportsikkerhedssystemer på anhængere og lastbiler.
Vær forsigtig når der skiftes arbejdsplacering.
y
73
Page 74
DK
SIKKERHEDSADVARSLER
Læs og forstå disse advarsler for
y
at forhindre, at du selv eller andre kommer til skade. Se afsnittene ’brug, vedligeholdelse og fejlfinding for værktøjet’ for yderligere oplysninger.
Manglende overholdelse af disse advarsler kan medføre
y
alvorlig skade. Må ikke bortskaffes.
y
_______________________________________________
Operatører og andre i arbejdsområdet skal bære
y
slagfast øjenbeskyttelse med sideafskærmning. Manglende overholdelse af dette kan medføre alvorlig skade. CE der svarer til EN166
_______________________________________________
Bær altid andet personligt beskyttelsesud-
y
styr, såsom høreværn, handsker og hjelm. Bær kun handsker, der giver en passende
y
fornemmelse og sikker kontrol af aftræk­kere og justeringsenheder. Operatører og andre personer i arbejds-
y
området skal bære høreværn. Ubeskyttet eksponering for høje støjniveauer kan forårsa-
y
ge permanent, invaliderende høretab og andre problemer, såsom tinnitus (ringen, summen, fløjten eller brummen for ørerne).
Passende kontroller til reducering af risikoen kan inklude-
y
re handlinger såsom dæmpningsmaterialer til at forhindre arbejdsemner i at "ringe".
Anvend passende høreværn.
y
Betjen og vedligehold værktøjet, som anbefalet i
y
vejledningerne, for at forhindre unødvendige stigninger i støjniveauer.
Hvis værktøjet har en lyddæmper, skal du altid kontrol-
y
lere, at den er installeret og i god stand, når værktøjet betjenes.
_______________________________________________
Eksponering for vibration kan forårsage invalide-
y
rende skade på nerver og blodtilførsel til hænder og arme.
Bær varmt tøj når der arbejdes under kolde
y
forhold, hold dine hænder varme og tørre. Hvis du oplever følelsesløshed, prikken, smerte, eller
y
huden på dine fingre eller hænder bliver bleg, skal du forhøre dig med en kvalificeret erhvervssundhedsprofes­sionel angående de samlede aktiviteter.
Betjen og vedligehold værktøjet som anbefalet i
y
vejledningerne for at forhindre unødvendige stigninger i vibrationsniveauer.
Hold værktøjet med et let men sikkert greb, fordi risikoen
y
for vibration normalt er større, når gribestyrken er højere.
_______________________________________________
Vær opmærksom på hvad du gør og brug din sunde for-
y
nuft, når du betjener et elværktøj. Brug ikke værktøjet når du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under betjening af elværktøjer, kan medføre alvorlig personskade.
_______________________________________________
Anvend kun korrekt energiforsyning, som
y
anvist Anvend aldrig ilt, kuldioxid eller anden gas
y
på flaske som energikilde til dette værktøj; værktøjet vil eksplodere og forårsage alvorlig skade.
Anvendelse af ilt eller brændbare gasser til pneumatiske
y
værktøjer udgør en brand- eller eksplosionsfare.
_______________________________________________
Fjern altid fingeren fra aftrækkeren, når
y
der ikke slås søm i. Bær aldrig værktøjet med en finger på aftrækkeren. Værktøjet afskyder et søm, hvis det støder ind i arbejdsemnet. Værktøjets hvileposition er på siden,
y
med luften afbrudt. Hvilepositionen inkluderer at fjerne fingeren fra aftræk-
y
keren og placere værktøjet således, at det ikke kommer i kontakt med arbejdsemnet.
_______________________________________________
Håndter altid værktøjet, som om det indeholder søm.
y
Hold værktøjet rettet væk fra dig selv og andre. Ingen fjolleri. Respekter værktøjet som et arbejdsredskab. Hold hænder og fødder væk fra affyringsretningen.
y
Kun dygtige operatører bør anvende sømpistoler.
y
_______________________________________________
Slå kun søm i arbejdsoverfladen,
y
aldrig i materialer der er hårde at gennemtrænge. Det er nødvendigt at lægge pres på
y
værktøjet til stål og beton. Under betjening kan der blive
y
udledt rester fra arbejdsemnet og indsamlingssystemet. Kontroller, at værktøjet altid er sikkert i indgreb på
y
arbejdsemnet og ikke kan glide.
_______________________________________________
Værktøjer udstyret med "Knapaktivering" må ikke
y
anvendes:
Hvis der skiftes arbejdsområde via trapper,
stiger eller stilladser.
Til at lukke papkasser eller kasser. Til montering af
transportsikkerhedssystemer.
Til at flytte platforme
Læs og forstå risici i forbindelse med selektiv aktivering i
y
afsnittet "Brug af værktøj".
_______________________________________________
Tving ikke værktøjet. Lad værktøjet
y
gøre arbejdet. Brug det rigtige værktøj til din arbejdsopgave. Det rigtige værktøj vil udføre jobbet bedre og mere sikkert ved den hastighed, det er designet til. Stræk dig ikke for langt ud
y
Hav godt fodfæste og hold balancen til enhver tid.
y
_______________________________________________
Slå ikke søm oven i andre søm eller med værktøjet i en
y
for stejl vinkel. Sømmet kan blive bøjet og forårsage skade.
y
74
Page 75
_______________________________________________
Vær forsigtig med bagslag efter der slås søm i
y
med værktøjet. Hvis der utilsigtet opstår kontakt med arbejdsemnet igen efter et bagslag, vil et nyt uønsket søm blive slået i. Tillad derfor værktøjet at lave bagslag væk fra arbejdsoverfladen, efter et søm er slået i for at undgå dette forhold. Tryk ikke på arbejdsem­nekontakten på arbejdsfladen før et nyt søm skal slås i.
_______________________________________________
Hold værktøjet korrekt i et fast greb og vær klar til at
y
modvirke og styre normale eller pludselige bevægelser, såsom bagslag. Grebet bør være sikkert men passende for at reducere vibrationsfare, som kan forårsage alvorlig skade. Oprethold en afbalanceret kropsposition og et sikkert
y
fodfæste. Vær forsigtig, når der anvendes pneumatiske værktøjer,
y
da værktøjet bliver koldt. Dette kan påvirke greb og kontrol.
_______________________________________________
Slå ikke søm i tæt på kanten på arbejdsoverfladen.
y
Sømmet kan blive bøjet og forårsage skade.
y
Hold tilskuere på afstand.
y
Marker tydeligt dit arbejdsområde.
y
_______________________________________________
Afbryd værktøjet fra luft før det vedlige-
y
holdes, der fjernes søm der sidder fast, laves justeringer, arbejdsområdet forlades, værktøjet flyttes til et andet sted eller gives til en anden person.
_______________________________________________
Værktøjet kan afskyde et søm, når det tilsluttes til lufttil-
y
førslen; derfor luftslangen påsættes. Vær forsigtig ved håndtering af søm, under ladning/aflad-
y
ning. Søm har skarpe spidser.
_______________________________________________
Anvend aldrig værktøjet, hvis arbejdsemnekontakt,
y
aftrækker eller fjedre er uvirksomme, mangler eller er beskadiget. Lav ikke indgreb på eller fjern arbejdsemne­kontakt, aftrækker eller fjedre.
Ændringer kan reducere effektiviteten af sikkerhedsfor-
y
holdsregler og øge risikoen for operatør/tilskuere. Anvend ikke værktøjet, hvis det er beskadiget.
y
_______________________________________________
Kontrollér, at alle skruer og hætter er sikkert påsat hele
y
tiden. Lav daglige kontroller for fri bevægelse af aftrækker og arbejdsemnekontakt. Anvend aldrig værktøjet, hvis der mangler dele eller de er slidte eller beskadigede.
Anvend altid det sekundære håndtag (hvis det medfølger)
y
_______________________________________________
Anvend kun dele, søm, smøremidler og tilbehør, der an-
y
befales eller sælges af SENCO. Værktøjet må ikke ændres uden tilladelse fra SENCO.
_______________________________________________
Anvend kun ren, tør, reguleret trykluft ved anbefalet tryk.
y
Slå altid lufttilførslen fra og afbryd værktøjet, når det ikke
y
anvendes.
skal alle søm fjernes fra værktøjet, før
①
_______________________________________________
Værktøjer må ikke tilsluttes til tryk, som overskrider det
y
maksimale driftstryk med 10 %. Overskrid ikke det maksimale driftstryk PS maks.
y
_______________________________________________
Værktøjer markeret med en omvendt trekant må
y
ikke anvendes, medmindre de udstyres med en effektiv arbejdsemnekontakt.
Værktøjer uden arbejdsemnekontakt kan starte utilsigtet
y
og forårsage skade.
_______________________________________________
Stativer til montering af værktøjer på en holder, skal
y
designes og fremstilles af producenten af stativet således, at værktøjet sikkert kan fastgøres til det tilsigtede formål.
_______________________________________________
Værktøjet og lufttilførselsslangen skal have
y
en tilslutningsstuds, så alt trykket fjernes fra værktøjet, når koblingssamlingen er afbrudt. Trykluft kan forårsage alvorlig skade.
y
Afbryd altid værktøjet fra trykluftforsy-
y
ningen, før der udskiftes tilbehør, laves justeringer og/eller reparationer, eller når det flyttes til et andet arbejdsområde.
Ret aldrig trykluft mod dig selv eller nogen andre.
y
Et slag med slangen kan forårsage alvorlig skade – kon-
y
troller altid for beskadiget eller løs slange.
_______________________________________________
Ilæg ikke søm, når aftrækkeren eller arbejdsemnekontak-
y
ten er nedtrykket.
_______________________________________________
Anvend ikke værktøj uden faremærkat på
y
værktøjet. Hvis der mangler en mærkat, eller den er beskadiget eller ulæselig, skal du kontakte en SENCO-repræsentant for at få en ny mærkat.
_______________________________________________
Anvend aldrig et værktøj, der lækker luft eller skal
y
repareres. Anvend ikke, hvis værktøjet er beskadiget.
y
Bær eller træk aldrig et pneumatisk værktøj i slangen.
y
_______________________________________________
Udfør ikke nogle "nødreparationer" uden korrekt værktøj
y
og udstyr. Kontroller altid værktøjet før brug for øde-
y
lagte, fejltilsluttede, løse eller slidte dele.
Skriftlig godkendelse af fabrikanten af værk­tøjet skal opnås forud for enhver ændring på værktøjet.
_______________________________________________
Hold hænder og andre dele af kroppen væk fra området
y
vist i cirklen for at undgå mulig skade under betjening. Hold fingre væk fra aftrækkeren, når
y
værktøjet ikke betjenes og når det flyttes til en ny driftsposition.
DK
75
Page 76
BRUG AF VÆRKTØJET
DK
Smøring
Sikker-
hedsele-
ment
Fjernelse af
søm, der sidder
fast
slagdybde
Påkrævet
Via magasin
Affyringsmekanisme i
bunden (D2)
Enkelt sekventiel (D1)SN1302
Justerbar
bunden (D2)
Påkrævet
Sikker-
hedsele-
ment
EZ-Clear port (F1)
Enkelt sekventiel (D1)
Oliefri
Via magasin
Ingen
Enkelt sekventiel (D1)
Oliefri
EZ-Clear port (F1)
Affyringsmekanisme i
bunden (D2)
Påkrævet
Via magasin Ingen
Justerbar
Enkelt sekventiel (D1)
Værktøj Ladning Afladning Udstødning Aftrækkertype Justering af
SN90CXP
SN90FXP
Justerbart (C1)
FramePro601
FramePro651
Front
SN1602
Udløs skyderen og
skub den fremad
(B1)
Lademagasin
bag på (A1)
S900FN Justerbart (C1)
SidingPro40 Front Affyringsmekanisme i
FinishPro42XP Front Enkelt sekventiel (D1) Oliefri
FinishPro16XP Forside - Luftudblæsning integreret i trykknap Kan vælges
FinishPro30XP Justerbart (C1)
76
S250FN Justerbart (C1)
FinishPro35Mg Justerbar- Luftudblæsning integreret i trykknap Kan vælges
FinishPro35BL Justerbart (C1) Enkelt sekventiel (D1)
Front
SLP20XP
SLP20XP GLN Front Ingen Oliefri
SBN10XP Bagpå (C2) Ingen Påkrævet
FinishPro25XP Front
Bagpå (C2)
Skub lås og
glideskinne åben
(B2)
Sidelader
(A2)
FinishPro18Mg
FinishPro18BL
S200BN
Front
S200SM
Bagpå (C2)
FinishPro23SXP
FinishPro23LXP
FinishPro21LXP
Bagpå (C2)
Skub lås og glide-
skinne åben (B3)
Lademagasin
i bund (A3)
FinishPro10
LS1XP Front Ingen Oliefri
Page 77
Deflektoren kan roteres for at ændre retningen
af udstødningsluften.
Deflektoren kan roteres for at ændre retningen
af udstødningsluften.
Tryk arbejdsemnekontakten
Tryk på aftrækkeren og sømmen rammes
①
(sikkerhedsanordning) mod arbejdsfladen�
②
ned.
Tryk på aftrækkeren.
①
Tryk arbejdskontaktelementet
②
mod arbejdsfladen og slå et søm i.
Hver gang du skubber arbejdsemnekontakten
(sikkerhedsanordning) mod arbejdsfladen,
nedrammes et søm.
Frigør E-Z Clear låsen til magasinet, og åbn
døren.
Beskrivelse Bemærkninger om billeder
Matrix
billede
nr.
C1
Tilslut luftforsyningen
Indsæt en stang med søm - brug kun
①
②
Lad ikke værktøjet, når aftrækkeren er trykket
ned
2
1
Beskrivelse Bemærkninger om billeder
Justerbar
C2
Tilslut luftforsyningen
originale SENCO søm
①
Lad ikke værktøjet, når aftrækkeren er trykket ned
Lademagasin bag på
Bagpå, justerbar
Indsæt en stang med søm - brug kun
②
originale SENCO søm
Tryk på låsen; glideskinnen åbner
Sidelader
1211
701XP
®
10
9876
FramePro
5
4
3
2
1
Enkelt
1
2
1
2
D1
Anbring stangen med søm i magasinet, så
punkterne peger i den viste retning
Lad ikke værktøjet, når aftrækkeren er trykket ned
derefter punkt 1 (tryk lås ned) og 2 (anbring
søm)
POINTS
Lademagasin i bund
1211
701XP
®
10
9876
FramePro
5
4
3
2
1
Bund
2
1
D2
Udløs skyderen og skub den fremad (B1).
Tag sømmene ud af værktøjet
①
②
2
1
F1
Skub lås og glideskinne åben; tag sømmene ud
Lademagasin bag på
Port
DK
Skub lås og glideskinne åben; tag sømmene ud
Sidelader
Lademagasin i bund
Matrix
billede
nr.
A1
A2
A3
B1
B2
B3
77
Page 78
VÆRKTØJSELEMENTER
Dykkerpistol Rammesømpistol
FN2
FN5 FN6
FN8
FN9
FN11 FN12
FN10
DK
FN3
FN1
FN1 Arbejdsemnekontakt FN2 Udstødning FN3 Aftrækker FN4 Magasin FN5 Indtag FN6 Udstødning bag
VEDLIGEHOLDELSE
FN4
Advarsel
Reparationer ud over de her beskrevne, bør kun udføres
y
af uddannet kvalificeret personale. Kontakt SENCO for information ved at ringe til: +31 320 295 575.
Læs afsnittet “Sikkerhedsadvarsler” inden værktøjet
y
vedligeholdes. Brug kun reservedele, der er angivet af producenten eller
y
autoriserede forhandlere.
_______________________________________________
Alle skruer skal være skruet godt fast. Løse skruer resul-
y
terer i usikker betjening og beskadigelse af dele. Kontrollér hver måned
y
_______________________________________________
Foretag dagligt eftersyn for at sikre fri bevægelse af
y
arbejdsemnekontakten og aftrækkeren, mens værktøjet er frakoblet. Brug ikke værktøjet, hvis arbejdsemnekontakten eller aftrækkeren sidder fast eller binder.
_______________________________________________
Sprøjt SENCO pneumatisk olie (5 til 10 dråber) i luft-
y
indtaget to gange om dagen (afhængig af hvor hyppigt værktøjet bruges). Andre olietyper kan beskadige O-ringe og andre dele af værktøjet.
Nogle Senco værktøjer er oliefrie og KRÆVER IKKE olie.
y
Kontrollér etiketten.
_______________________________________________
Rengør værktøjet dagligt med en klud, og kontrollér for
y
slitage. Brug ikke-antændelige rengøringsmidler, men kun hvis det er nødvendigt.
Nedsænk ikke værktøjet i rengøringsvæske.
y
Forsigtigt! Sådanne opløsningsmidler kan beskadige
y
O-ringe og andre dele af værktøjet. Bortskaf rengøringsmateriale korrekt.
y
FN13
FN7
FN7 Arbejdsemnekontakt FN8 Udstødning FN9 Aftrækker FN10 Magasin FN11 Indtag FN12 Udstødning bag FN13 Skyder
FEJLFINDING
Hvis værktøjet blokeres af søm:
Frakobl luftforsyningen
Fjern sømmene
Afhjælp blokeringen
Følg fremgangsmåden for ladning
SYMPTOM
Luft siver ud i nærheden af værktøjets øverste del. / Værktøjet fungerer trægt.
1
LØSNING
Bekræft at luftforsyningen er tilstrækkeligt. / Stram skruer eller installer reparationssættet. Se reservedelsmanualen
SYMPTOM
Luftlækage i bunden af værktøjet/dårlig tilbagekomst.
2
LØSNING
Rens værktøj/stram skruer eller installer reparationssættet. Se reservedelsmanualen
SYMPTOM
Andre problemer.
3
LØSNING
Kontakt SENCO.
78
Page 79
TEKNISKE SPECIFIKATIONER
Værktøjstype
Minimum til maksimum
driftstryk
Luftforbrug (60 cyklusser
pr. minut) liter
XtremePro Serie
SLP20XP 4,8-8,3 bar 52,7 1/4 i NPT 5 1,0 110 210 241 50 SLP20XP GLN 4,8-8,3 bar 52,7 1/4 i NPT 5 1,0 110 210 241 50 SBN10XP 4,5-7,0 bar 19,0 1/4 i NPT 2 0,96 105 167 255 42 LS1XP 4,8-7,5 bar 23,1 1/4 i NPT 5 1,3 100 197 211 51 FinishPro25XP 4,8-8,3 bar 52,7 1/4 i NPT 5 1,2 110 251 249 56 FinishPro30XP 4,8-8,3 bar 61,0 1/4 i NPT 5 1,73 104 244 305 83 FinishPro42XP 4,8-8,3 bar 133,0 1/4 i NPT 5 2,1 104 292 330 89 SN90CXP 4,8-8,3 bar 283,2 3/8 i NPT 2 3,62 70 337 384 106 SN90FXP 4,8-8,3 bar 283,2 3/8 i NPT 2 3,81 60 337 508 106 FinishPro23SXP 4,8-6,9 bar 31,0 1/4 i NPT 5 1,1 100 192 200 44 FinishPro23LXP 4,8-7,6 bar 31,0 1/4 i NPT 5 1,2 100 226 200 44 FinishPro21LXP 4,8-7,6 bar 31,0 1/4 i NPT 5 1,43 100 226 200 44
Pro Serie
FinishPro10 4,8-6,5 bar 21,6 1/4 i NPT 2 1,1 110 168 229 44 FinishPro18Mg 4,8-8,3 bar 68,0 1/4 i NPT 5 1,1 110 247 266 64 FinishPro16XP 4,8-8,3 bar 61,2 1/4 i NPT 3 1,9 110 292 308 81 FinishPro35Mg 4,8-8,3 bar 62,0 1/4 i NPT 5 1,9 110 311 330 86 FramePro601 4,8-8,3 bar 283,2 3/8 i NPT 2 3,62 70 337 384 106 FramePro651 4,8-8,3 bar 311,5 3/8 i NPT 2 3,81 70 362 384 106 SidingPro40 4,8-8,3 bar 172,8 3/8 i NPT 4 2,13 70 323 351 86 SN1602 5,5-8,3 bar 255,0 3/8 i NPT 2 6,2 50-56 478 533 144 SN1302 5,5-8,3 bar 297,0 3/8 i NPT 2 7,0 48-56 500 560 140
SemiPro Serie
S200BN 4,8-8,3 bar 21,6 1/4 i NPT 5 1,4 107 232 251 68 S200SM 4,8-8,3 bar 88,3 1/4 i NPT 5 1,43 85 252 240 68 S250FN 4,8-8,3 bar 128,0 1/4 i NPT 4 2,25 100 303 346 85 S900FN 4,8-8,3 bar 273,8 3/8 i NPT 2 4,2 80 380 500 154
Black Label Serie
FinishPro35BL 4,8-8,3 bar 90,5 1/4 i NPT 5 2,08 100 304 324 88,9 FinishPro18BL 4,8-8,3 bar 50,97 1/4 i NPT 3 1,4 100 248 254 64
Luftindtag
Maks. hastighed
(cyklusser pr. sekunde)
Vægt i kg
Sømkapacitet
Værktøjsstørrelse: Højde
i mm
Værktøjsstørrelse:
Længde i mm
Værktøjsstørrelse:
Bredde:
Hoveddel i mm
DK
79
Page 80
DK
SØMSORTIMENT
Glat Ring Glat Ring Skrue Glat Ring Skrue Glat Ring Skrue Glat
Hoved-
Let
Reg.
0,68 0,84 1,2 1,6 1,8 2,3 2,9 3,1 3,3 3,8 4,2 4,6
Værktøjstype Sømtype i mm
løs
hoved
hoved
SN1602 100-160 100-160 100-160
SN1302 90-130 90-130
SN90CXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SN90FXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro601 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro651 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100
S900FN 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SidingPro40 45-60 45-60
FinishPro42XP 32-63
FinishPro30XP 25-50
FinishPro35Mg 32-63
FinishPro35BL 32-63
S250FN 32-63
80
SLP20XP 16-42
SLP20XP GLN 16-42
FinishPro10 12-25
SBN10XP 12-25
LS1XP 13-25
FinishPro25XP 16-54 16-42
FinishPro18Mg 16-54
FinishPro18BL 16-54
S200BN 16-50
FinishPro16XP 32-63
S200SM 15-50
FinishPro23SXP 12-35
FinishPro23LXP 12-50
FinishPro21LXP 15-50
Page 81
STØJINFORMATION
Støjinformation i overensstemmelse med EN12549 Information om svingning i overensstemmelse med ISO8662-11
Værktøjstype Lydtrykniveau (Lpa) dB Lydeffektniveau (Lwa) dB Vibrationsniveau m/s2 XtremePro Serie
SLP20XP 83 89 1,18 SLP20XP GLN 83 89 1,18 SBN10XP 78,6 87,77 1,7 LS1XP 84 89 <2,5 FinishPro25XP 89 94 <2,5 FinishPro30XP 85 98 <2,5 FinishPro42XP 89 94 <2,5 SN90CXP 96 101 4 SN90FXP 96 101 4 FinishPro23SXP 47,8 60,8 1,63 FinishPro23LXP 47,8 60,8 1,63 FinishPro21LXP 47,8 60,8 1,63
Pro Serie
FinishPro10 81 86 <2,5 FinishPro18Mg 68 78,8 <2,5 FinishPro16XP 93.7 106.7 <2,5 FinishPro35Mg 87,6 93,2 2,9 FramePro601 96 101 3,7 FramePro651 97 101 3,67 SidingPro40 84 97 2,6 SN1602 95,9 132 8,3 SN1302 93 106 4
SemiPro Serie
S200BN 91 104 <2,5 S200SM 91 104 <2,5 S250FN 91 104 <2,5 S900FN 85 90 2,5
Black Label Serie
FinishPro35BL 87,6 93,2 2,9
FinishPro18BL 68 78,8 <2.5
Disse værdier er værktøjsrelaterede karakteristiske værdier og repræsenterer ikke støj udviklet på anvendelsesstedet. Konstruktionen af arbejdslokalet kan også tjene til at nedsætte støjniveauer, f.eks. ved at placere arbejdsemnet på støjdæmpningsstøtter. Denne værdi er en værktøjsrelateret karakteristisk værdi og repræsenterer ikke indflydelsen på hånd-arm­systemet, når værktøjet anvendes.
TILBEHØR
SENCO tilbyder et komplet udvalg af tilbehør til Deres SENCO værktøjer, herunder:
Luftkompressorer
y
Slanger
y
Koblinger
y
Beslag
y
Sikkerhedsbriller
y
Manometre
y
Smøremidler
y
Regulatorer
y
Filtre
y
For yderligere oplysninger eller et komplet illustreret katalog af SENCO tilbehør, gå til SENCO.EU.
DK
81
Page 82
DK
82 83
Page 83
ÍNDICE
Responsabilidades del empleador ��������������������������������������������������������������������83 Descripción general �������������������������������������������������������������������������������������������83 Advertencias ������������������������������������������������������������������������������������������������������83 Advertencias de seguridad ��������������������������������������������������������������������������������84 Uso de la herramienta ���������������������������������������������������������������������������������������86 Mantenimiento ���������������������������������������������������������������������������������������������������88 Solución de problemas ��������������������������������������������������������������������������������������88 Datos técnicos ���������������������������������������������������������������������������������������������������89 Gama de clavos�������������������������������������������������������������������������������������������������90 Información sobre ruidos �����������������������������������������������������������������������������������91 Accesorios ���������������������������������������������������������������������������������������������������������91 Declaración de conformidad ����������������������������������������������������������������������������132 Garantía limitada ���������������������������������������������������������������������������������������������134
RESPONSABILIDADES DEL EMPLEADOR DESCRIPCIÓN GENERAL
Es responsabilidad del empleador asegurarse
de que todo el personal asignado al uso
de esta herramienta lea y comprenda este
manual. Guarde este manual en lugar seguro para futuras consultas. Para prevenir todos los riesgos, es esencial realizar una evaluación de riesgos e implementar las medidas de control adecuadas.
Herramienta portátil de clavado mecánico que consta de:
y
una unidad de accionamiento neumático, un bastidor guía y un cargador en el que la energía se aplica en forma de movimiento lineal a un clavo cargado para clavarlo en los materiales definidos, a menos que se se use un clavo específico diseñado para uso en hormigón o acero. Queda prohibido cualquier otro uso.
y
ES
RIESGOS DEL ENTORNO LABORAL
Son de aplicación los siguientes puntos:
Resbalones, tropiezos y caídas son las causas principales
y
de lesiones en el puesto de trabajo. Preste atención a la presencia de superficies deslizantes derivadas del uso de la herramienta y al riesgo de tropiezo por la manguera de suministro de neumático.
Extreme la precaución al trabajar en entornos con los que
y
no esté familiarizado. Podría haber peligros ocultos como electricidad u otros conductos de suministro.
Esta herramienta no está diseñada para su uso en
y
atmósferas potencialmente explosivas y no está aislada del contacto con la energía eléctrica.
Asegúrese de que no haya presencia de cables eléctricos,
y
conductos de gas, etc., que pudieran representar un ries­go en caso de sufrir daños por parte de la herramienta.
PELIGROS DERIVADOS DEL POLVO Y GASES DE ESCAPE
Si la herramienta se utiliza en áreas con acumulación de polvo estático, podría alterar la atmósfera suponiendo un riesgo. Son de aplicación los siguientes puntos:
La evaluación de riesgos debe incluir el polvo generado
y
por el uso de la herramienta y la alteración potencial del polvo existente. Dirija los gases de escape minimizando la alteración de
y
entornos con acumulación de polvo. Allí donde el polvo o los gases de escape generen un ries-
y
go, la prioridad será su control en el punto de emisión.
ADVERTENCIAS
Las herramientas con este símbolo solo se utilizarán en aplicaciones de producción. Queda prohibido cualquier otro uso.
No ponga los dedos sobre el gatillo al recoger
y
la herramienta, trasladarla entre áreas y ubicaciones de trabajo ni al andar para evitar accionamientos accidentales. En herramientas con accionamiento selectivo, compruebe siempre la unidad antes de utilizarla para verificar la selección del modo correcto.
Esta herramienta dispone de accionamiento selectivo por
y
contacto o contacto continuo por medio de selectores de modo de accionamiento o es una herramienta de contacto de accionamiento por contacto o accionamiento continuo y está marcada con el símbolo anterior. Su uso previsto es para aplicaciones de producción como palés, mobiliario, casas de madera, tapicería y recubrimiento.
Si se utiliza esta herramienta en modo de accionamiento
y
selectivo, asegúrese en todo momento de que se encuen­tre en el ajuste correcto.
No utilice esta herramienta en accionamiento por
y
contacto en aplicaciones como cierre de cajas y montaje de sistemas de seguridad de transporte en remolques y camiones.
Preste atención al cambiar entre posiciones de clavado.
y
83
Page 84
ES
ADVERTENCIAS DE SEGURIDAD
Lea y comprenda estas advertencias para
y
evitar lesiones personales y a terceros. Consulte las secciones de uso, mante­nimiento y solución de problemas de la herramienta para obtener información adicional.
No seguir las advertencias podría causar lesiones.
y
No descartar.
y
_______________________________________________
Los operadores y otros miembros del área de trabajo
y
deberán utilizar protección ocular resistente a impac­tos con protecciones laterales. No hacerlo podría ocasionar lesiones graves. CE equivalente a EN166
_______________________________________________
Utilice siempre equipo de protección
y
personal como protección auditiva, guantes y casco. Utilice solo guantes que proporcionen el
y
tacto adecuado y un control seguro de los gatillos y dispositivos de ajuste. Los operadores y el resto de los miembros del personal del
y
área de trabajo utilizarán protección acústica. La exposición sin protección a altos niveles de ruido puede
y
provocar pérdidas auditivas permanentes y otros problemas como zumbidos del oído (ruido de zumbidos, silbidos o pitidos en los oídos).
Entre los controles adecuados para reducir el riesgo, pueden
y
incluirse el uso de materiales de amortiguación para evitar que las piezas emitan zumbidos.
Utilice la protección acústica adecuada.
y
Utilice y mantenga la herramienta siguiendo las instrucciones
y
recomendadas para evitar aumentos innecesarios de los niveles de ruido.
Si la herramienta dispone de un silenciador, asegúrese
y
siempre de que se encuentre en su sitio y en perfecto estado al utilizar la unidad.
_______________________________________________
La exposición a la vibración puede ocasionar daños
y
permanentes en los nervios y el riego sanguíneo de manos y brazos.
Utilice ropa de abrigo al trabajar en climas fríos,
y
mantenga las manos calientes y secas. Si sufre entumecimiento, hormigueo, dolor o falta de riego
y
en la piel de dedos o manos, solicite asistencia médica a un profesional de salud laboral en actividades generales.
Utilice y mantenga la herramienta siguiendo las instrucciones
y
recomendadas para evitar aumentos innecesarios de los niveles de vibración.
Sostenga la herramienta sujetando de forma no excesivamen-
y
te firme, pero segura, ya normalmente la vibración aumenta con la fuerza de agarre.
_______________________________________________
Permanezca alerta, atento en todo momento a sus acciones
y
y utilice el sentido común al utilizar herramientas mecánicas. No utilice herramientas si está cansado, bajo la influencia de estupefacientes, alcohol o medicación. Una falta de atención puntual durante el uso de herramientas mecánicas puede provocar lesiones graves.
_______________________________________________
Utilice solo la fuente de energía correcta
y
No utilice nunca oxígeno, dióxido de carbono
y
ni otros gases embotellados para alimentar esta herramienta o explotará provocando lesiones graves.
El uso de oxígeno o gases combustibles en
y
herramientas neumáticas representa un riesgo de incendio o explosión.
_______________________________________________
Retire siempre los dedos del gatillo al clavar
y
clavos. No transporte nunca la herramienta con el dedo en o bajo el gatillo. La herra­mienta disparará un clavo si se acciona el contacto con la pieza de trabajo. La posición de reposo de la herramienta se encuentra sobre
y
su lateral, desconectada del suministro neumático. La posición de reposo incluye la retirada de los dedos del
y
gatillo y disponer la herramienta de modo que no pueda accionarse el contacto con la pieza de trabajo.
_______________________________________________
Asuma siempre que la herramienta está cargada con clavos.
y
Evita orientar la herramienta hacia usted o hacia el resto de las personas que le rodean. No bromee. Considere siempre la herramienta como un accesorio de trabajo. Mantenga las manos y piernas alejadas de la dirección de
y
disparo. Solo pueden utilizar pistolas de clavos operadores con
y
formación específica.
_______________________________________________
Clave los clavos solo sobre superficies
y
de trabajo; nunca en materiales de difícil penetración. Será preciso ejercer fuerza adicional
y
para herramientas de acero y hormigón. Durante la operación, la pieza y el
y
sistema de recogida pueden generar suciedad o restos. Asegúrese de que la herramienta esté siempre acoplada de
y
forma segura a la pieza de trabajo y no resbale.
_______________________________________________
Las herramienta dotadas con "accionamiento por
y
contacto" no deben utilizarse:
Si un cambio en las posiciones de clavado se
ve afectado por escaleras, escaleras de mano o andamios.
Para cerrar cajas. Para el montaje de sistemas de seguridad de
transporte.
Plataformas móviles
Lea y comprenda los riesgos asociados al accionamiento
y
selectivo de la sección "Uso de la herramienta".
_______________________________________________
No fuerce la herramienta. Deje que la herramienta haga el
y
trabajo. Utilice la herramienta adecuada a su aplicación. La herramienta realizará su tarea con más precisión y seguridad a la velocidad para la que fue diseñada. No se extralimite.
y
Mantenga una posición firme y en equilibrio en todo
y
momento.
_______________________________________________
No clave clavos sobre otros clavos ni
y
con la herramienta dispuesta en un ángulo excesivo. Los clavos pueden desviarse y provo-
y
car lesiones.
84
Page 85
_______________________________________________
Al utilizar la herramienta, extreme la precaución por
y
la posibilidad de retroceso tras clavar un clavo. Si se acciona accidentalmente el contacto con la pieza de trabajo volviendo a producirse contacto con la superficie de aplicación tras el retroceso, podría dispararse accidentalmente un clavo. Por lo tanto, permite el retroceso completo de la herramienta apartada de la superficie de trabajo tras disparar un clavo para evitar este problema. No presione el contacto con la pieza de trabajo sobre la superficie de aplicación hasta que desee clavar otro clavo.
_______________________________________________
Sujete la herramienta correcta y firmemente y esté preparado
y
para contrarrestar y gestionar movimientos normales y repentinos como el retroceso. El agarre debe ser seguro pero el adecuado para reducir el peligro de vibraciones que puede ocasionar lesiones graves. Mantenga una posición firme y equilibrada.
y
Tenga en cuenta que las herramientas neumáticas se enfrían.
y
Condición que puede repercutir en el agarre y control.
_______________________________________________
No clave clavos cerca del borde de la superficie de trabajo.
y
Los clavos pueden desviarse y provocar lesiones.
y
Mantenga el área de trabajo despejada de transeúntes.
y
Marque claramente su área de trabajo.
y
_______________________________________________
Desconecte la herramienta del suministro
y
neumático antes de proceder con trabajos de mantenimiento en la herramienta, retirar un clavo atascado, realizar ajustes, abandonar el área de trabajo, trasladar la herramienta a otra ubicación o pasar la herramienta a otra persona.
_______________________________________________
La herramienta puede disparar un clavo al conectarla al sumi-
y
nistro neumático; por lo tanto, ① retire todos los clavos de la herramienta antes de acoplar la manguera de aire. Preste atención al gestionar la carga y descarga de los clavos.
y
Los clavos tienen puntas afiladas.
_______________________________________________
Nunca utilice la herramienta con el contacto con la pieza de
y
trabajo, gatillo o muelles inoperativos, ausentes o dañados. No manipule ni desmonte el contacto con la pieza de trabajo, el gatillo o los muelles.
Las modificaciones pueden reducir la efectividad de las
y
medidas de seguridad y aumentar el riesgo para el operario/ transeúntes.
No utilice la herramienta si presenta daños.
y
_______________________________________________
Asegúrese de que todos los tornillos y tapas estén apretadas
y
firmemente en todo momento. Efectúe inspecciones diarias en busca de holguras del gatillo y en el contacto con la pieza de trabajo. No utilice nunca la herramienta con piezas ausentes, desgastadas o dañadas.
Utilice siempre la segunda agarradera (si existe)
y
_______________________________________________
Utilice solo piezas, clavos, lubricantes y accesorios recomen-
y
dados o vendidos por SENCO. No modifique las herramienta sin la autorización de SENCO.
_______________________________________________
Utilice solo aire comprimido limpio, seco y regulado a la
y
presión recomendada. Desactive siempre el suministro neumático y desconecte la
y
herramienta cuando no vaya a usarla.
_______________________________________________
No se conectarán herramientas a presiones que superen
y
potencialmente la presión operativa máxima en un 10 %. No supere la presión operativa máxima PS máx.
y
_______________________________________________
Las herramientas marcadas con un triángulo
y
invertido podrían no poder utilizarse a menos que estén dotadas con un contacto con la pieza de trabajo efectivo.
Las herramientas que carezcan de contacto con la pieza
y
de trabajo pueden incendiarse accidentalmente y provocar lesiones.
_______________________________________________
Los soportes para montar herramientas en un apoyo
y
estarán diseñados y fabricados por un fabricante de dichos componentes de modo que pueda sujetar de forma segura la herramienta para su utilización prevista.
_______________________________________________
La herramienta y la manguera de suministro de
y
aire deben contar con una boquilla de conexión que elimine toda la presión de la herramienta al desconectar el racor de acoplamiento. El aire comprimido puede provocar lesiones
y
graves. Desconecte siempre la herramienta del suministro de aire
y
comprimido antes de cambiar los accesorios, realizar ajustes y/o reparaciones o al trasladarla del área de trabajo a otra zona diferente.
No oriente la salida de aire comprimido hacia usted ni hacia
y
nadie más. El efecto látigo de la manguera puede provoca lesiones
y
graves; compruebe siempre la presencia de daños o de mangueras sueltas.
_______________________________________________
No cargue los clavos con el gatillo o con el contacto con la
y
pieza de trabajo presionados.
_______________________________________________
No utilice la herramienta sin la etiqueta de peligro. Si
y
la etiqueta falta, está dañada o es ilegible, contacte con su representante de SENCO para obtener una nueva.
_______________________________________________
Nunca utilice una herramienta que presente fugas de aire o
y
que necesite reparación. No utilice la herramienta si presenta daños.
y
No transporte ni arrastre herramientas neumáticas por su
y
manguera.
_______________________________________________
No realice "reparaciones de emergencia" sin con-
y
tar con las herramientas o el equipo necesario. Compruebe siempre la presencia de piezas
y
rotas, mal conectadas, sueltas o desgastadas en la herramienta antes de utilizarla.
Antes de realizar cualquier modificación en la herramienta, debe obtenerse aprobación por escrito del fabricante.
_______________________________________________
Mantenga las manos y el resto de las par-
y
tes del cuerpo alejadas del área macada con el círculo para evitar posible lesiones durante la operación. Mantenga los dedos alejados del gatillo
y
cuando no esté utilizando la herramienta y el trasladarla.
ES
85
Page 86
USO DE LA HERRAMIENTA
ES
Lubricante
Elemento
de seg-
uridad
Liberación de
atascos
del ajuste del
accionamiento
Necesario
A través del
cargador
Único secuencial (D1)SN1302
Ajustable
Necesario
Elemento
de seguri-
dad
Puerta desp.
EZ (F1)
Único secuencial (D1)
Sin aceite
A través del
cargador
Ninguno
Único secuencial (D1)
Sin aceite
Puerta desp.
EZ (F1)
Ajustable
Necesario
Único secuencial (D1)
Ninguno
A través del
cargador
Herramienta Carga Descarga Escape Tipo de gatillo Profundidad
SN90CXP
SN90FXP
Ajustable (C1) Acc. inferior (D2)
FramePro601
FramePro651
SN1602
Parte delantera
Libere la zapata
del alimentador
y deslícela hacia
Carga en la
parte trasera
S900FN Ajustable (C1)
SidingPro40 Parte delantera Acc. inferior (D2)
delante (B1)
(A1)
FinishPro42XP Parte delantera Único secuencial Sin aceite
FinishPro16XP Botón frontal-pulsador integrado en el aspirador Seleccionable
FinishPro30XP Ajustable (C1)
S250FN Ajustable (C1)
Parte delantera
FinishPro35Mg Botón ajustable-pulsador integrado en el aspirador Seleccionable
FinishPro35BL Ajustable (C1) Único secuencial (D1)
SLP20XP
86
SLP20XP GLN Parte delantera Ninguno Sin aceite
SBN10XP Trasero (C2) Ninguno Necesario
Trasero (C2) Acc. inferior (D2)
Presione el cierre
y deslice el raíl
Carga lateral
(A2)
FinishPro25XP Parte delantera
FinishPro18Mg
FinishPro18BL
Parte delantera
para abrir (B2)
S200BN
S200SM
FinishPro23SXP
Trasero (C2)
Trasero (C2)
Presione el cierre
FinishPro23LXP
FinishPro21LXP
FinishPro10 Carga en la
y deslice el raíl
para abrir (B3)
parte inferior
(A3)
LS1XP Parte delantera Ninguno Sin aceite
Page 87
El deflector puede girarse para modificar la
dirección del aire de salida
El deflector puede girarse para modificar la
dirección del aire de salida
Presione el contacto con la pieza de trabajo
Tire del gatillo para disparar el clavo.
①
(elemento de seguridad) contra la superficie
de trabajo.�
②
Accione del gatillo.
Presione el elemento de contacto con la
①
②
pieza de trabajo
contra la superficie de trabajo y dispare un
clavo.
Cada ve que presione el contacto con la pieza
de trabajo
(elemento de seguridad) contra la superficie
de trabajo,
se disparará un clavo.
Liberar E-Z. Quitar el cierre y abrir la puerta.
Descripción Notas de la imagen
N.º de imagen de
matriz
C1
Conecte el suministro de aire
Inserte la tira de clavos: utilice solo clavos
①
②
originales SENCO
No cargar con el gatillo presionado
2
1
Descripción Notas de la imagen
Ajustable
C2
Conecte el suministro de aire
Inserte la tira de clavos: utilice solo clavos
No cargar con el gatillo presionado
①
②
originales SENCO
Carga lateral
Carga en la parte trasera
1211
701XP
®
10
9876
FramePro
5
4
3
2
1
Único
1
2
1
Parte trasera, ajustable
2
D1
D2
Libere la zapata del alimentador y deslícela
Presione el cierre, deslice el carril para abrir
Coloque la tira de clavos en el cargador con las
puntas orientadas hacia la dirección mostrada
No cargar con el gatillo presionado
luego los puntos 1 (presionar el cierre) y 2
(colocar tiras)
①
hacia delante.
POINTS
Carga en la parte inferior
1211
701XP
®
10
9876
FramePro
5
4
3
2
1
Parte inferior
2
1
F1
Retire los clavos de la herramienta
②
2
Presione el cierre y deslice el raíl para abrir;
retire los clavos
1
Carga en la parte trasera
Puerta
ES
Presione el cierre y deslice el raíl para abrir;
retire los clavos
Carga lateral
Carga en la parte inferior
N.º de imagen de
matriz
A1
A2
A3
B1
B2
B3
87
Page 88
ELEMENTOS DE LA HERRAMIENTA
Clavadora de acabado Clavadora de bastidor
FN2
FN5 FN6
FN8
FN9
FN11 FN12
FN10
ES
FN3
FN1
FN1 Contacto con la pieza de trabajo FN2 Salida FN3 Gatillo FN4 Cargador FN5 Entrada FN6 Salida, parte trasera
MANTENIMIENTO
FN4
Advertencia
Las reparaciones no descritas en este documento deben
y
realizarlas exclusivamente profesionales cualificados y con formación. Contacte con SENCO para obtener más informa­ción en el teléfono: +31 320 295 575.
Lea la sección “Advertencias de seguridad” antes de realizar
y
trabajos de mantenimiento en la herramienta. Utilice solo repuestos especificados por el fabricante o el
y
representante autorizado.
_______________________________________________
Todos los tornillos deben estar apretados firmemente. La pre-
y
sencia de tornillos sueltos puede derivar en rotura de piezas y en un funcionamiento inseguro.
Realizar una comprobación mensual
y
_______________________________________________
Con la herramienta desconectada, realice una inspección
y
diaria para garantizar que el contacto con la pieza de trabajo y el gatillo se mueven libremente. No utilice la herramienta si el contacto con la pieza de trabajo o el gatillo presentasen alguna limitación u obstrucción.
_______________________________________________
Aplique un poco de aceite neumático Senco (de 5 a 10 gotas)
y
en la entrada de aire dos veces al día (dependiendo de la frecuencia de uso de la herramienta). Otros aceites podrían dañar las juntas tóricas u otras piezas de la herramienta.
Algunas herramientas Senco funcionan sin aceite y, por tanto,
y
NO lo requieren; compruebe la etiqueta.
_______________________________________________
Limpie la herramienta a diario e inspecciónela en busca de
y
posible desgaste. Utilice solo soluciones de limpieza no inflamables, en caso necesario.
No sumergir.
y
Precaución: otras soluciones podrían dañar las juntas tóricas
y
u otras piezas de la herramienta. Elimine los materiales de limpieza por las vías adecuadas.
y
FN13
FN7
FN7 Contacto con la pieza de trabajo FN8 Salida FN9 Gatillo FN10 Cargador FN11 Entrada FN12 Salida, parte trasera FN13 Zapata del alimentador
SOLUCIÓN DE PROBLEMAS
Si se produce un atasco de grapas:
Desconecte el suministro de aire
Retire los clavos
Elimine el atasco
Siga el procedimiento de
SÍNTOMA
Fuga de aire próxima a la parte superior de la herramienta. / Funcionamiento lento
1
SOLUCIÓN
Verifique el suministro de aire/apriete de los tornillos o monte el kit de reparación; consulte el manual de piezas
SÍNTOMA
Fuga de aire en la parte inferior de la herramienta / Retorno débil.
2
SOLUCIÓN
Limpie la herramienta/apriete los tornillos o monte el kit de reparación; consulte el manual de piezas
SÍNTOMA
Otros problemas.
3
SOLUCIÓN
Contacte con SENCO.
88
Page 89
ESPECIFICACIONES TÉCNICAS
Tipo de herramienta
Presión operativa
mínima-máxima
Consumo de aire
(60 ciclos por
minuto), litros
Entrada de aire
XtremePro Series
SLP20XP 4,8-8,3 bar 52,7 1/4 pulg. NPT 5 1,0 110 210 241 50 SLP20XP GLN 4,8-8,3 bar 52,7 1/4 pulg. NPT 5 1,0 110 210 241 50 SBN10XP 4,5-7,0 bar 19,0 1/4 pulg. NPT 2 0,96 105 167 255 42 LS1XP 4,8-7,5 bar 23,1 1/4 pulg. NPT 5 1,3 100 197 211 51 FinishPro25XP 4,8-8,3 bar 52,7 1/4 pulg. NPT 5 1,2 110 251 249 56 FinishPro30XP 4,8-8,3 bar 61,0 1/4 pulg. NPT 5 1,73 104 244 305 83 FinishPro42XP 4,8-8,3 bar 133,0 1/4 pulg. NPT 5 2,1 104 292 330 89 SN90CXP 4,8-8,3 bar 283,2 3/8 pulg. NPT 2 3,62 70 337 384 106 SN90FXP 4,8-8,3 bar 283,2 3/8 pulg. NPT 2 3,81 60 337 508 106 FinishPro23SXP 4,8-6,9 bar 31,0 1/4 pulg. NPT 5 1,1 100 192 200 44 FinishPro23LXP 4,8-7,6 bar 31,0 1/4 pulg. NPT 5 1,2 100 226 200 44 FinishPro21LXP 4,8-7,6 bar 31,0 1/4 pulg. NPT 5 1,43 100 226 200 44
Pro Series
FinishPro10 4,8-6,5 bar 21,6 1/4 pulg. NPT 2 1,1 110 168 229 44 FinishPro18Mg 4,8-8,3 bar 68,0 1/4 pulg. NPT 5 1,1 110 247 266 64 FinishPro16XP 4,8-8,3 bar 61,2 1/4 pulg. NPT 3 1,9 110 292 308 81 FinishPro35Mg 4,8-8,3 bar 62,0 1/4 pulg. NPT 5 1,9 110 311 330 86 FramePro601 4,8-8,3 bar 283,2 3/8 pulg. NPT 2 3,62 70 337 384 106 FramePro651 4,8-8,3 bar 311,5 3/8 pulg. NPT 2 3,81 70 362 384 106 SidingPro40 4,8-8,3 bar 172,8 3/8 pulg. NPT 4 2,13 70 323 351 86 SN1602 5,5-8,3 bar 255,0 3/8 pulg. NPT 2 6,2 50-56 478 533 144 SN1302 5,5-8,3 bar 297,0 3/8 pulg. NPT 2 7,0 48-56 500 560 140
SemiPro Series
S200BN 4,8-8,3 bar 21,6 1/4 pulg. NPT 5 1,4 107 232 251 68 S200SM 4,8-8,3 bar 88,3 1/4 pulg. NPT 5 1,43 85 252 240 68 S250FN 4,8-8,3 bar 128,0 1/4 pulg. NPT 4 2,25 100 303 346 85 S900FN 4,8-8,3 bar 273,8 3/8 pulg. NPT 2 4,2 80 380 500 154
Black Label Series
FinishPro35BL 4,8-8,3 bar 90,5 1/4 pulg. NPT 5 2,08 100 304 324 88,9 FinishPro18BL 4,8-8,3 bar 50,97 1/4 pulg. NPT 3 1,4 100 248 254 64
Velocidad máxima
(ciclos por segundo)
Peso, kg
Capacidad del clavo
Dimensiones de la
herramienta: Alto, mm
Dimensiones de la
herramienta: Longitud
en mm
Dimensiones de la
herramienta: Ancho:
Cuerpo principal, mm
ES
89
Page 90
RANGO DE LOS CLAVOS
ES
Tipo de clavo, mm
Liso Anillo Liso Anillo Tornillo Liso Anillo Tornillo Liso Anillo Tornillo Liso
Sin
Cabezal
Cabezal
0,68 0,84 1,2 1,6 1,8 2,3 2,9 3,1 3,3 3,8 4,2 4,6
Tipo de
herramienta
cabezal
lig.
reg.
SN1602 100-160 100-160 100-160
SN1302 90-130 90-130
SN90CXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SN90FXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro601 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro651 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100
S900FN 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SidingPro40 45-60 45-60
FinishPro42XP 32-63
FinishPro30XP 25-50
FinishPro35Mg 32-63
FinishPro35BL 32-63
90
S250FN 32-63
SLP20XP 16-42
SLP20XP GLN 16-42
FinishPro10 12-25
SBN10XP 12-25
LS1XP 13-25
FinishPro25XP 16-54 16-42
FinishPro18Mg 16-54
FinishPro18BL 16-54
S200BN 16-50
FinishPro16XP 32-63
S200SM 15-50
FinishPro23SXP 12-35
FinishPro23LXP 12-50
FinishPro21LXP 15-50
Page 91
INFORMACIÓN SOBRE RUIDOS
Información sobre ruidos de acuerdo con la norma EN12549
Información sobre vibraciones
de acuerdo con la norma ISO8662-11
Tipo de herramienta Nivel de presión acústica
XtremePro Series
SLP20XP 83 89 1,18 SLP20XP GLN 83 89 1,18 SBN10XP 78,6 87,77 1,7 LS1XP 84 89 <2.5 FinishPro25XP 89 94 <2.5 FinishPro30XP 85 98 <2.5 FinishPro42XP 89 94 <2.5 SN90CXP 96 101 4 SN90FXP 96 101 4 FinishPro23SXP 47,8 60,8 1,63 FinishPro23LXP 47,8 60,8 1,63 FinishPro21LXP 47,8 60,8 1,63
Pro Series
FinishPro10 81 86 <2.5 FinishPro18Mg 68 78,8 <2.5 FinishPro16XP 93.7 106.7 <2,5 FinishPro35Mg 87,6 93,2 2,9 FramePro601 96 101 3,7 FramePro651 97 101 3,67 SidingPro40 84 97 2,6 SN1602 95,9 132 8,3 SN1302 93 106 4
SemiPro Series
S200BN 91 104 <2.5 S200SM 91 104 <2.5 S250FN 91 104 <2.5 S900FN 85 90 2,5
Black Label Series
FinishPro35BL 87,6 93,2 2,9
FinishPro18BL 68 78,8 <2.5
Estos valores son característicos de la herramienta y no representan el ruido generado en el punto de uso. El diseño del entorno de trabajo también puede servir parar reducir los niveles de ruido, por ejemplo disponerlo sobre soportes con amortiguación acústica. Este valor es una cifra característica asociada a la herramienta y no representa la influencia sobre el sistema mano-brazo al utilizar la herramienta.
(LpA), dB
Nivel de potencia acústica (Lwa), dB
Nivel de vibración, m/s2
ES
ACCESORIOS
SENCO ofrece una gama completa de accesorios para sus herramientas SENCO, incluyendo:
Compresores de aire
y
Manguera
y
Acopladores
y
Racores
y
Gafas de seguridad
y
Manómetros
y
Lubricantes
y
Reguladores
y
Filtros
y
Para obtener más información o un catálogo ilustrado completo de accesorios SENCO, visite SENCO.UE.
91
Page 92
ES
92 93
Page 93
SOMMARIO
Responsabilità del datore di lavoro �������������������������������������������������������������������93 Descrizione generale �����������������������������������������������������������������������������������������93 Avvertenze ���������������������������������������������������������������������������������������������������������93 Avvisi di sicurezza ���������������������������������������������������������������������������������������������94 Utilizzo ���������������������������������������������������������������������������������������������������������������96 Manutenzione ����������������������������������������������������������������������������������������������������98 Risoluzione dei problemi �����������������������������������������������������������������������������������98 Dati tecnici ���������������������������������������������������������������������������������������������������������99 Gamma chiodi �������������������������������������������������������������������������������������������������100 Informazioni sulla rumorosità���������������������������������������������������������������������������101 Accessori ���������������������������������������������������������������������������������������������������������101 Dichiarazione di conformità �����������������������������������������������������������������������������132 Garanzia limitata����������������������������������������������������������������������������������������������134
RESPONSABILITÀ DEL DATORE DI LAVORO DESCRIZIONE GENERALE
Il datore di lavoro è tenuto ad assicurarsi
che tutto il personale assegnato all’utilizzo
di questo utensile abbia letto e compreso
disposizione affinché possa essere consultato in qualsiasi momento. La valutazione del rischio e l’implementazione di controlli adeguati per tutte le situazioni di pericolo sono di fondamentale importanza.
RISCHI SUL LUOGO DI LAVORO
Si prega di tenere presente quanto segue:
y
y
y
y
RISCHI RELATIVI A POLVERE E USCITA DELL’ARIA
Se l'utensile è utilizzato in ambienti ricchi di polvere statica, la polvere potrebbe sollevarsi e costituire un pericolo. Si prega di tenere presente quanto segue:
y
y
y
il presente manuale. Tenere il manuale a
Scivolare, inciampare e cadere sono le principali cause di infortuni sul lavoro. Prestare attenzione alle superfici rese scivolose dall’uso dell’utensile, nonché al rischio di inciampare a causa del flessibile dell’aria.
In ambienti che non si conoscono operare con estrema attenzione. Possono essere presenti rischi nascosti, come quelli connessi all’elettricità o ad altre linee di servizi.
Questa chiodatrice non è adatta all’utilizzo in atmosfere potenzialmente esplosive e non è isolata dal contatto con la corrente elettrica.
Assicurarsi che non vi siano cavi elettrici, condotte del gas, ecc. che possano creare un pericolo se danneggiati dall’uso della sparachiodi.
Nella valutazione del rischio si dovrebbe considerare la polvere creata dall’uso dell’utensile e il potenziale di rischio rappresentato dalla polvere esistente. Direzionare l’uscita dell’aria in modo da ridurre al minimo il disturbo creato alla polvere in un ambiente pieno di polvere. In presenza di questi rischi, la priorità deve essere quella di controllarli nel punto di emissione.
Pistola sparachiodi (chiodatrice) manuale consistente in
y
una centralina pneumatica, un corpo guida e un carica­tore in cui con un movimento lineare si applica energia a un chiodo caricato allo scopo di conficcare dei chiodi all’interno di determinati materiali ad eccezione del caso in cui si usino chiodi speciali progettati per l’utilizzo su calcestruzzo o acciaio. Qualsiasi altro utilizzo è vietato.
y
AVVERTENZE
Le chiodatrici contrassegnate da questi simboli devono essere utilizzate esclusivamente per applicazioni produttive. Qualsiasi altro utilizzo è vietato.
Non lasciare il dito sul grilletto quando si
y
afferra l'utensile, quando ci si sposta tra di­verse zone e posizioni operative o si cammina, poiché questo potrebbe provocare un azionamento invo­lontario dello stesso. Per gli utensili dotati di attivazione selettiva, si prega di controllare sempre l’utensile per accertarsi che sia stata selezionata la modalità corretta.
Questo utensile può essere dotato di un selettore della
y
modalità di azionamento che consente di scegliere fra la modalità di sparo a contatto singolo e quella di sparo a contatto sequenziale, oppure può essere solo nella versione con sparo singolo o solo in quella con sparo sequenziale ed è contrassegnato dal simbolo soprain­dicato. È progettato per essere utilizzato in applicazioni produttive come pallet, mobili, case prefabbricate, rivestimenti e coperture.
Se si usa l’utensile nella modalità di attivazione selettiva,
y
assicurarsi sempre che si trovi nell’impostazione di attivazione corretta.
Nella versione con sparo singolo, non utilizzare questo
y
utensile per chiudere scatole o casse o per installare si­stemi di sicurezza per il trasporto su rimorchi e autocarri.
Prestare attenzione quando ci si sposta da un punto di
y
fissaggio a un altro.
93
Page 94
AVVISI DI SICUREZZA
Per prevenire infortuni all’utilizzatore e alle
y
persone presenti, leggere e comprendere queste avvertenze. Per ulteriori informazio ni, consultare le sezioni relative all’utilizzo, alla manutenzione e alla risoluzione dei problemi.
Il mancato rispetto delle avvertenze implica il rischio di gravi
y
infortuni. Non buttare via.
y
_______________________________________________
Operatori e altre persone presenti nell’area di lavoro
y
devono indossare occhiali di sicurezza resistenti agli urti con protezioni laterali. In caso contrario, si possono rischiare gravi incidenti. CEE equivalente alla norma EN166
_______________________________________________
Indossare sempre altri dispositivi di protezio-
y
ne individuale come cuffie, guanti e casco. Indossare esclusivamente guanti che
y
consentano un’adeguata sensibilità e un controllo sicuro dei grilletti e dei dispositivi di regolazione. Operatori e altre persone presenti nell’area di
y
lavoro devono indossare dispositivi di protezione dell’udito. L’esposizione non protetta a elevati livelli di rumore può causa-
y
re una perdita di udito permanente e invalidante e altri problemi come acufene (suono, ronzio, fischio o brusio nelle orecchie).
Per ridurre il rischio può essere opportuno utilizzare, tra le
y
altre cose, materiali assorbenti per evitare il “ronzio” dei pezzi da lavorare.
Indossare sempre dispositivi di protezione dell’udito.
y
Per evitare un inutile innalzamento dei livelli di rumore, il
y
funzionamento e la manutenzione dell’utensile devono seguire i suggerimenti forniti in queste istruzioni.
Se l’utensile è dotato di silenziatore, assicurarsi sempre che
IT
y
questo sia in posizione e in buone condizioni operative quando l’utensile è in funzione.
_______________________________________________
L’esposizione alle vibrazioni può causare danni
y
invalidanti ai nervi e alla circolazione del sangue negli arti superiori.
Quando si lavora in ambienti freddi, indossare abiti
y
caldi, tenere le mani asciutte e al caldo. Nel caso in cui si noti intorpidimento, formicolio,
y
dolore o sbiancamento della pelle delle dita o delle mani, consultare un medico specializzato in medicina del lavoro.
Per evitare un inutile innalzamento dei livelli di vibrazione, il
y
funzionamento e la manutenzione dell’utensile devono seguire i suggerimenti forniti in queste istruzioni.
Impugnare l’utensile senza forza eccessiva, ma in modo sicuro,
y
perché il rischio di vibrazione è solitamente maggiore se maggiore è la forza d’impugnatura.
_______________________________________________
Restare vigili, prestare attenzione a ciò che si fa e usare il
y
buon senso quando si opera con un utensile elettrico. Non usarlo quando si è stanchi o sotto l’influenza di droghe, alcool o medicinali. Un momento di disattenzione potrebbe causare gravi lesioni fisiche.
_______________________________________________
Utilizzare esclusivamente la fonte di alimenta-
y
zione appropriata Non utilizzare mai ossigeno, anidride carbo-
-
y
nica o qualsiasi altro gas in bombola come alimentazione per questo utensile, l'utensile esploderebbe causando gravi lesioni.
L’utilizzo di ossigeno o di gas combustibili per gli utensili
y
pneumatici crea il rischio di incendio o esplosione.
_______________________________________________
Togliere sempre il dito dal grilletto quando
y
non si sta utilizzando l'utensile. Non traspor tare mai l’utensile tenendolo dal griletto o da sotto il grilletto. Se si urta la punta, l'utensile espellerà un chiodo. La posizione in cui lasciare a riposo l’utensile
y
è sul fianco e scollegato dall'aria. Per mettere l’utensile in posizione di riposo occorre anche
y
togliere il dito dal grilletto e posizionare l'utensile in modo che non possa esserci il contatto con il pezzo da lavorare.
_______________________________________________
Partire sempre dal presupposto che l'utensile sia carico.
y
Tenerlo, quindi, puntato lontano da se stessi e dagli altri. Non utilizzarlo per gioco. Trattare l'utensile come uno strumento di lavoro. Tenere mani e gambe lontane dalla direzione di sparo.
y
L’utilizzo delle pistole sparachiodi è consentito esclusivamente
y
a operatori qualificati.
_______________________________________________
I chiodi devono essere conficcati sol-
y
tanto nella superficie da lavorare e mai in materiali eccessivamente resistenti. Per l’acciaio e il calcestruzzo è necessa-
y
ria una forza verso il basso superiore. Durante il funzionamento, è possibile
y
scaricare residui del pezzo da lavorare e del sistema di raccolta. Assicurarsi che l'utensile sia sempre puntato in sicurezza sul
y
pezzo da lavorare e che non possa scivolare.
_______________________________________________
Gli utensili in modalità “Sparo singolo” non devono
y
essere utilizzati:
Nel caso in cui si debba raggiungere un altro
punto di fissaggio utilizzando scale di qualsiasi tipo, ponteggi o impalcature.
Per chiudere scatole o casse. Per l’installazione di sistemi di sicurezza per i
trasporti.
Su piattaforme in movimento
Leggere e comprendere i rischi associati all’azionamento
y
selettivo nella sezione “Utilizzo”.
_______________________________________________
Non forzare l'utensile. Lasciare che l'utensile faccia il suo
y
lavoro. Utilizzare l’utensile adatto alla propria applicazione. L’utensile adatto farà il lavoro meglio e più rapidamente nei tempi per cui è stato progettato. Non spingere eccessivamente
y
Stare ben poggiati sui piedi e mantenere sempre l’equilibrio.
y
_______________________________________________
Non conficcare i chiodi su altri chiodi
y
oppure in angoli troppo stretti. I chiodi potrebbero deviare e provocare
y
lesioni.
-
94
Page 95
_______________________________________________
Si tenga presente che, quando si utilizza l'utensile,
y
è possibile che dopo aver sparato un chiodo, ci sia l’effetto di rinculo. Nel caso in cui la punta rientri in volontariamente in contatto con la superficie di lavoro a seguito di un rinculo, verrà sparato un altro chiodo. Pertanto, onde evitare questa situazione, consentire all’utensile di rincu lare completamente lontano dalla superficie di lavoro dopo aver conficcato un chiodo. Se non si desidera inserire un secondo chiodo, non spingere la punta sulla superficie di lavoro.
_______________________________________________
Tenere l'utensile correttamente e con presa sicura ed essere
y
pronti a reagire gestendo movimenti normali o improvvisi come il rinculo. L’impugnatura dovrebbe essere sicura ma anche adatta a ridurre il rischio di vibrazioni che può causare gravi lesioni. Mantenere il corpo in posizione ben equilibrata e tenersi ben
y
saldi sui piedi. Fare attenzione con gli utensili pneumatici: quando si
y
raffreddano è possibile perdere la presa dell’utensile e quindi il controllo.
_______________________________________________
Non conficcare i chiodi troppo in prossimità del bordo della
y
superficie di lavoro, in quanto potrebbero deviare e provocare lesioni.
y
Tenere lontane le persone presenti.
y
Segnalare chiaramente la zona operativa.
y
_
______________________________________________
Scollegare l'utensile dal tubo dell'aria prima di effettuare la manutenzione, prima di rimuovere un chiodo incastrato, prima di apportare delle modifi che, prima di lasciare l’area di lavoro, di spostare l'utensile in un altro luogo o di passare l'utensile a un’altra persona.
_______________________________________________
Quando è collegato all'alimentazione dell'aria, l'utensile può
y
espellere un chiodo, pertanto, ① rimuovere tutti i chiodi dall'utensile prima di attaccare il tubo dell’aria. Prestare attenzione in fase di caricamento/scaricamento dei
y
chiodi, poiché sono molto appuntiti.
_______________________________________________
Non utilizzare mai l'utensile se la punta, il grilletto o le molle
y
sono diventati inutilizzabili, mancano o sono danneggiati. Non manomettere o rimuovere la punta, il grilletto o le molle.
Le modifiche possono ridurre l’efficacia delle misure di sicurez-
y
za e aumentare i rischi per l’operatore/le persone presenti. Non utilizzare l'utensile nel caso in cui sia danneggiato.
y
_______________________________________________
Assicurarsi sempre che tutte le viti e i tappi siano ben stretti.
y
Verificare giornalmente che il grilletto e la punta non siano bloccati. Non usare mai l'utensile in caso di parti mancanti, consumate o danneggiate.
Utilizzare sempre il secondo manico (se in dotazione)
y
_______________________________________________
Utilizzare esclusivamente ricambi, chiodi, lubrificanti e acces-
y
sori consigliati o venduti da SENCO. Non apportare modifiche all'utensile senza il consenso di SENCO.
_______________________________________________
Utilizzare esclusivamente aria compressa pulita, asciutta e
y
regolata alla pressione consigliata. Chiudere sempre l’alimentazione dell’aria e scollegare l'utensile
y
quando non lo si utilizza.
-
-
_______________________________________________
Le chiodatrici non devono essere collegate a una pressione
y
potenzialmente in grado di superare del 10% la massima pressione di esercizio. Non superare la massima pressione di esercizio Ps max.
y
______________________________________________
_
-
Le sparachiodi contrassegnate da un triangolo al con­trario non possono essere utilizzate salvo il caso in cui dotate di un’ottima punta.
Gli utensili senza punta possono sparare inavvertita-
y
mente, provocando lesioni.
_
______________________________________________
I trespoli per l’installazione degli utensili su un supporto devono
y
essere progettati e costruiti dal produttore del trespolo in modo che l'utensile possa essere fissato in sicurezza allo stesso e utilizzato per lo scopo previsto.
______________________________________________
_
L'utensile e il tubo dell’aria devono avere un
y
nipplo di collegamento che consenta, una volta scollegato il giunto di accoppiamento, di eliminare tutta la pressione. L’aria compressa può provocare gravi lesioni.
y
Scollegare sempre l'utensile dall’alimentazione dell'aria com-
y
pressa prima di cambiare gli accessori, apportare modifiche e/o fare riparazioni o quando ci si sposta da un’area di lavoro a un’altra.
Non dirigere mai l’aria compressa verso se stessi o chiunque
y
altro. Un tubo che sbatte può provocare lesioni gravi - controllare
y
sempre che il tubo non sia danneggiato o staccato.
______________________________________________
_
Non caricare mai chiodi nell'utensile se il grilletto o la punta
y
sono premuti.
______________________________________________
_
Non utilizzare l'utensile in assenza dell’etichetta di
y
pericolo. Se l’etichetta manca, è danneggiata o è illeggibile, contattare il proprio rappresentate SENCO per richiedere una nuova etichetta.
______________________________________________
_
Non utilizzare mai una pistola che perde aria o che ha bisogno
y
di essere riparata. Non utilizzare se l'utensile è danneggiato.
y
Non portare o trascinare mai un utensile pneumatico dal tubo.
y
______________________________________________
_
Non effettuare alcuna “riparazione d’urgenza”
y
senza attrezzi e strumenti adatti. Prima dell’utilizzo verificare sempre che l'utensile
y
non abbia parti rotte, mal collegate, scollegate o usurate.
Prima di apportare qualsiasi modifica all'utensile occorre ottenere il consenso scritto del fabbricante.
_
______________________________________________
Tenere le mani e altre parti del corpo
y
lontane dalla zona indicata nel cerchio per evitare infortuni durante il funzionamento. Tenere le dita lontane dal grilletto quando
y
non si vuole azionare l'utensile e quando ci si sposta da una posizione a un’altra.
IT
95
Page 96
UTILIZZO
Lubrifi-
cante
Elemento
di sicu-
rezza
Rimozione
inceppamento
regolazione
della punta
Richiesto
Attraverso
caricatore
Regolabile
Richiesto
Elemento
di
sicurezza
Sportello EZ-
Clear (F1)
Oil Free
Attraverso
Nessuna
Oil Free
caricatore
Richiesto
Cancello EZ-Clear
Gate (F1)
Regolabile
Nessuna
Attraverso
caricatore
Oil Free
IT
Utensile Caricare Scaricare Uscita Tipo grilletto Profondità di
Regolabile (C1) Bottom fire (a contatto) (D2)
SN90CXP
SN90FXP
FramePro601
FramePro651
Singolo Sequenziale (D1)SN1302
Anteriore
SN1602
Selezionabile
pressione
Rilasciare la slitta di
alimentazione e
farla scorrere in avanti
(B1)
Caricamento
posteriore
(A1)
S900FN Regolabile (C1)
SidingPro40 Anteriore Bottom fire (a contatto (D2))
FinishPro42XP Anteriore Singolo Sequenziale Oil Free
FinishPro16XP Frontale- Aspiratore integrato con tasto a
Selezionabile
a pressione
FinishPro30XP Regolabile (C1) Singolo Sequenziale (D1)
S250FN Regolabile (C1)
FinishPro35Mg Regolabile- Aspiratore integrato con tasto
Singolo Sequenziale (D1)
Anteriore
FinishPro35BL Regolabile (C1) Singolo Sequenziale (D1)
SLP20XP
SLP20XP GLN Anteriore Nessuna Oil Free
96
Posteriore (C2) Bottom fire (a contatto (D2))
Spingere la serratura
Caricamento
SBN10XP Posteriore (C2) Nessuna Richiesto
FinishPro25XP Anteriore
FinishPro18Mg
Anteriore
e aprire il binario
facendolo scorrere (B2)
laterale
(A2)
FinishPro18BL
S200BN
S200SM
FinishPro23SXP
Singolo Sequenziale (D1)
Posteriore (C2)
Posteriore (C2)
Spingere la serratura
e aprire il binario
facendolo scorrere (B3)
inferiore
(A3)
FinishPro23LXP
FinishPro21LXP
FinishPro10 Caricamento
LS1XP Anteriore Nessuna
Page 97
Il deflettore può essere ruotato per modificare la
direzione dell’aria di uscita
Il deflettore può essere ruotato per modificare la
direzione dell’aria di uscita
Tirando il grilletto, il chiodo viene inserito.
Premere la punta (elemento di sicurezza)
①
contro la superficie di lavoro�
②
Tirare il grilletto.
Premere lentamente la punta
①
②
contro la superficie di lavoro e inserire un
chiodo.
Ogni volta che si spinge la punta
(elemento di sicurezza) contro la superficie
di lavoro,
si inserisce un chiodo.
Rilasciare la serratura del caricatore E-Z e aprire
lo sportello
Descrizione Note immagine
N. immagine
matrice
C1
Collegare l’alimentazione dell'aria
Inserire la striscia di chiodi - utilizzare
Non caricare con il grilletto premuto
①
②
esclusivamente chiodi SENCO originali
2
1
Regolabile
C2
Collegare l’alimentazione dell'aria
Inserire la striscia di chiodi - utilizzare
Non caricare con il grilletto premuto
①
②
esclusivamente chiodi SENCO originali
1211
701XP
®
10
9876
FramePro
5
4
3
2
1
Singolo
1
Posteriore, Regolabile
2
1
2
D1
D2
Rilasciare la slitta di alimentazione e farla
Premere la serratura, far scorrere il binario
aperto
Inserire la striscia di chiodi all’interno del
caricatore con i punti rivolti verso la direzione
indicata
Non caricare con il grilletto premuto
quindi i punti 1 (premere serratura) e 2 (inserire
strisce)
①
scorrere in avanti.
POINTS
1211
701XP
®
10
9876
FramePro
5
4
3
2
1
Parte inferiore
2
1
F1
Rimuovere i chiodi dall’utensile
②
2
Spingere la serratura e aprire il binario
facendolo scorrere, togliere i chiodi
1
Sportello
IT
Premere la serratura, far scorrere il binario
aperto, togliere i chiodi
Descrizione Note immagine
N. immagine
matrice
A1
Caricamento posteriore
A2
Caricamento laterale
A3
Caricamento inferiore
B1
97
Caricamento posteriore
B2
Caricamento laterale
B3
Caricamento inferiore
Page 98
ELEMENTI DELL’UTENSILE
Chiodatrice per finiture Chiodatrice per intelaiature
FN2
FN5 FN6
FN8
FN9
FN11 FN12
FN10
FN3
FN1
FN1 Punta FN2 Uscita FN3 Grilletto FN4 Caricatore FN5 Ingresso FN6 Uscita Posteriore
MANUTENZIONE
Avvertenza
Gli interventi di riparazione diversi da quelli descritti nel pre-
y
sente manuale dovrebbero essere eseguiti esclusivamente da personale qualificato ed esperto. Per informazioni contattare SENCO al numero: +31 320 295 575.
Prima di eseguire la manutenzione, leggere la sezione intitola-
IT
y
ta “Avvisi di sicurezza”. Utilizzare esclusivamente ricambi specificati dal produttore o
y
da un rappresentante autorizzato.
_______________________________________________
Tutte le viti dovrebbero essere ben serrate. Viti lente sono
y
responsabili di un funzionamento non sicuro e della rottura dei componenti.
Controllare mensilmente
y
_______________________________________________
Con l’utensile scollegato, controllare quotidianamente che
y
la punta e il grilletto possano muoversi liberamente. Non utilizzare l’utensile se la punta o il grilletto sono incastrati o bloccati.
_______________________________________________
Versare olio pneumatico Senco (da 5 a 10 gocce) nell’ingres-
y
so dell’aria due volte al giorno (a seconda della frequenza d’uso dell’utensile). Altri oli potrebbero danneggiare le guarnizioni ad anello e altri componenti.
Alcuni utensili Senco sono Oil Free e NON NECESSITANO di
y
olio. Controllare l’etichetta.
_______________________________________________
Pulire l’utensile quotidianamente e controllare che non sia
y
usurato. Usare soluzioni detergenti non infiammabili soltanto se necessario.
Non immergere in acqua.
y
Attenzione: queste soluzioni potrebbero danneggiare le
y
guarnizioni ad anello e altri componenti. Smaltire correttamente i materiali utilizzati per la pulizia.
y
FN4
FN13
FN7
FN7 Punta FN8 Uscita FN9 Grilletto FN10 Caricatore FN11 Ingresso FN12 Uscita Posteriore FN13 Slitta di alimentazione
RISOLUZIONE DEI PROBLEMI
In caso di inceppamento:
Scollegare l’alimentazione dell’aria
Rimuovere l’inceppamento
Seguire la procedura di caricamento
SINTOMO
Fuoriuscita di aria vicino alla parte superiore della sparachiodi. / Funzionamento lento
1
SOLUZIONE
Verificare l’alimentazione dell'aria / serrare le viti o installare il Set di ricambi – Vedere il Manuale dei ricambi
SINTOMO
Perdita d’aria vicino alla parte inferiore della sparachiodi / Risultato insoddisfacente.
2
SOLUZIONE
Pulire l’utensile / serrare le viti o installare il Set di ricambi Vedere il Manuale dei ricambi
SINTOMO
Altri problemi.
3
SOLUZIONE
Contattare SENCO.
98
Page 99
DATI TECNICI
Tipo utensile
Pressione di esercizio
minima-massima
Consumo d’aria (60 cicli
al minuto) litro
Serie XtremePro
SLP20XP 4,8-8,3 bar 52,7 1/4 in NPT 5 1,0 110 210 241 50 SLP20XP GLN 4,8-8,3 bar 52,7 1/4 in NPT 5 1,0 110 210 241 50 SBN10XP 4,5-7,0 bar 19,0 1/4 in NPT 2 0,96 105 167 255 42 LS1XP 4,8-7,5 bar 23,1 1/4 in NPT 5 1,3 100 197 211 51 FinishPro25XP 4,8-8,3 bar 52,7 1/4 in NPT 5 1,2 110 251 249 56 FinishPro30XP 4,8-8,3 bar 61,0 1/4 in NPT 5 1,73 104 244 305 83 FinishPro42XP 4,8-8,3 bar 133,0 1/4 in NPT 5 2,1 104 292 330 89 SN90CXP 4,8-8,3 bar 283,2 3/8 in NPT 2 3,62 70 337 384 106 SN90FXP 4,8-8,3 bar 283,2 3/8 in NPT 2 3,81 60 337 508 106 FinishPro23SXP 4,8-6,9 bar 31,0 1/4 in NPT 5 1,1 100 192 200 44 FinishPro23LXP 4,8-7,6 bar 31,0 1/4 in NPT 5 1,2 100 226 200 44 FinishPro21LXP 4,8-7,6 bar 31,0 1/4 in NPT 5 1,43 100 226 200 44
Serie Pro
FinishPro10 4,8-6,5 bar 21,6 1/4 in NPT 2 1,1 110 168 229 44 FinishPro18Mg 4,8-8,3 bar 68,0 1/4 in NPT 5 1,1 110 247 266 64 FinishPro16XP 4,8-8,3 bar 61,2 1/4 in NPT 3 1,9 110 292 308 81 FinishPro35Mg 4,8-8,3 bar 62,0 1/4 in NPT 5 1,9 110 311 330 86 FramePro601 4,8-8,3 bar 283,2 3/8 in NPT 2 3,62 70 337 384 106 FramePro651 4,8-8,3 bar 311,5 3/8 in NPT 2 3,81 70 362 384 106 SidingPro40 4,8-8,3 bar 172,8 3/8 in NPT 4 2,13 70 323 351 86 SN1602 5,5-8,3 bar 255,0 3/8 in NPT 2 6,2 50-56 478 533 144 SN1302 5,5-8,3 bar 297,0 3/8 in NPT 2 7,0 48-56 500 560 140
Serie SemiPro
S200BN 4,8-8,3 bar 21,6 1/4 in NPT 5 1,4 107 232 251 68 S200SM 4,8-8,3 bar 88,3 1/4 in NPT 5 1,43 85 252 240 68 S250FN 4,8-8,3 bar 128,0 1/4 in NPT 4 2,25 100 303 346 85 S900FN 4,8-8,3 bar 273,8 3/8 in NPT 2 4,2 80 380 500 154
Serie Black Label
FinishPro35BL 4,8-8,3 bar 90,5 1/4 in NPT 5 2,08 100 304 324 88,9 FinishPro18BL 4,8-8,3 bar 50,97 1/4 in NPT 3 1,4 100 248 254 64
Ingresso aria
Velocità massima
(cicli al secondo)
Peso Kg
Capacità chiodi
Dimensioni: Altezza mm
Dimensioni: Lunghezza
mm
Dimensioni: Larghezza:
Corpo principale mm
IT
99
Page 100
IT
GAMMA CHIODI
Vite Liscio
zione
Vite Liscio Guarni-
zione
Vite Liscio Guarni-
zione
Liscio Guarni-
zione
Liscio Guarni-
testa
Senza
sottile
A testa
A testa
normale
0,68 0,84 1,2 1,6 1,8 2,3 2,9 3,1 3,3 3,8 4,2 4,6
Tipo utensile Tipo chiodo in mm
SN1602 100-160 100-160 100-160
SN1302 90-130 90-130
SN90CXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SN90FXP 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro601 50-90 50-75 50-75 50-90 50-75 50-75 50-90 50-75 50-75 50-90
FramePro651 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100 50-100
S900FN 50-90 50-75 50-75 50-90 50-75 50-75 50-90
SidingPro40 45-60 45-60
FinishPro42XP 32-63
FinishPro30XP 25-50
FinishPro35Mg 32-63
FinishPro35BL 32-63
S250FN 32-63
100
SLP20XP 16-42
SLP20XP GLN 16-42
FinishPro10 12-25
SBN10XP 12-25
LS1XP 13-25
FinishPro25XP 16-54 16-42
FinishPro18Mg 16-54
FinishPro18BL 16-54
S200BN 16-50
FinishPro16XP 32-63
S200SM 15-50
FinishPro23SXP 12-35
FinishPro23LXP 12-50
FinishPro21LXP 15-50
Loading...
