Seltron SGC36, SGC67, SGC67HV, SGC36HV User Manual

ENG

Differential controller

SGC36: 3 o utput s, 6 inputs
SGC36HV: 3 o utputs, 6 i nputs, 2x ERP , 1x VFS
SGC67: 6 o utput s, 7 inputs
SGC67HV: 6 o utputs, 7 i nputs, 2x ERP , 1x VFS

DEU

Differenzregler

SGC36: 3 Ausgänge, 6 Eingänge
SGC36HV: 3 Ausgänge, 6 Eingänge, 2x ERP , 1x VFS
SGC67: 6 Ausgänge, 7 Eingänge
SGC67HV: 6 Ausgänge, 7 Eingänge, 2x ERP , 1x VFS

SGC36, SGC36HV, SGC67, SGC67HV

Differential controllers
SGC36, SGC36HV, SGC67, SGC67HV

Differenzregler
SGC36, SGC36HV, SGC67, SGC67HV

Differential controllers
SGC36, SGC36HV, SGC67, SGC67HV

INTRODUCTION

Differential controllers SGC are modern designed, microprocessor-driven devices made
with digital and SMT technology.

These devices are intended for regulating domestic hot water warming by means of solar
collectors or for regulating domestic hot water warming by means solid fuel boiler, electric
heater or other energy resources.

For initial setup see Initial controller setup, page 8!

5

CONTENTS

Appearance of controller ............................................................................................ 7

Initial controller setup .................................................................................................. 8

Graphic LCD display ............................................................................................... 10

Description of symbols shown on the display ......................................................... 11

Display for help, notices and warnings ..................................................................... 13

Menu entry and navigation ..................................................................................... 14

Menu structure and description................................................................................ 15

Temperature settings ............................................................................................... 18

User functions ......................................................................................................... 19

Operation mode selection ........................................................................................ 20

Time program settings ............................................................................................ 21

Basic settings........................................................................................................... 24

Data overview ......................................................................................................... 26

Controller parameters and auxiliary tools ................................................................ 27

Basic parameters ................................................................................................. 27

Service parameters ............................................................................................. 30

Heat metering parameters .................................................................................. 35

Heat metering ....................................................................................................... 37

Parameters for available outputs programming .................................................... 37

Factory settings ...................................................................................................... 44

Controller installation .............................................................................................. 45

Wall installation ........................................................................................................ 45

Marking and description of temperature sensors .................................................... 46

Controller’s electric connection ................................................................................. 47

Impulse flow meter installation ................................................................................ 48

Connecting the electronic flow meters VFS (VORTEX FLOW SENSOR) ................. 48

Connection of a high-efficiency pump with an external control Signal ...................... 49

Setting the flow in a solar system and testing the control function ............................ 49

Temperature simulation mode .................................................................................. 50

Technical data .......................................................................................................... 51

Disposal of old electrical and electronic equipment .................................................. 52

Hydraulic and electric schemes .............................................................................. 103

Installation protocol ................................................................................................. 139

USER MANUAL

SERVICE MANUAL

INSTALLATION MANUAL

6

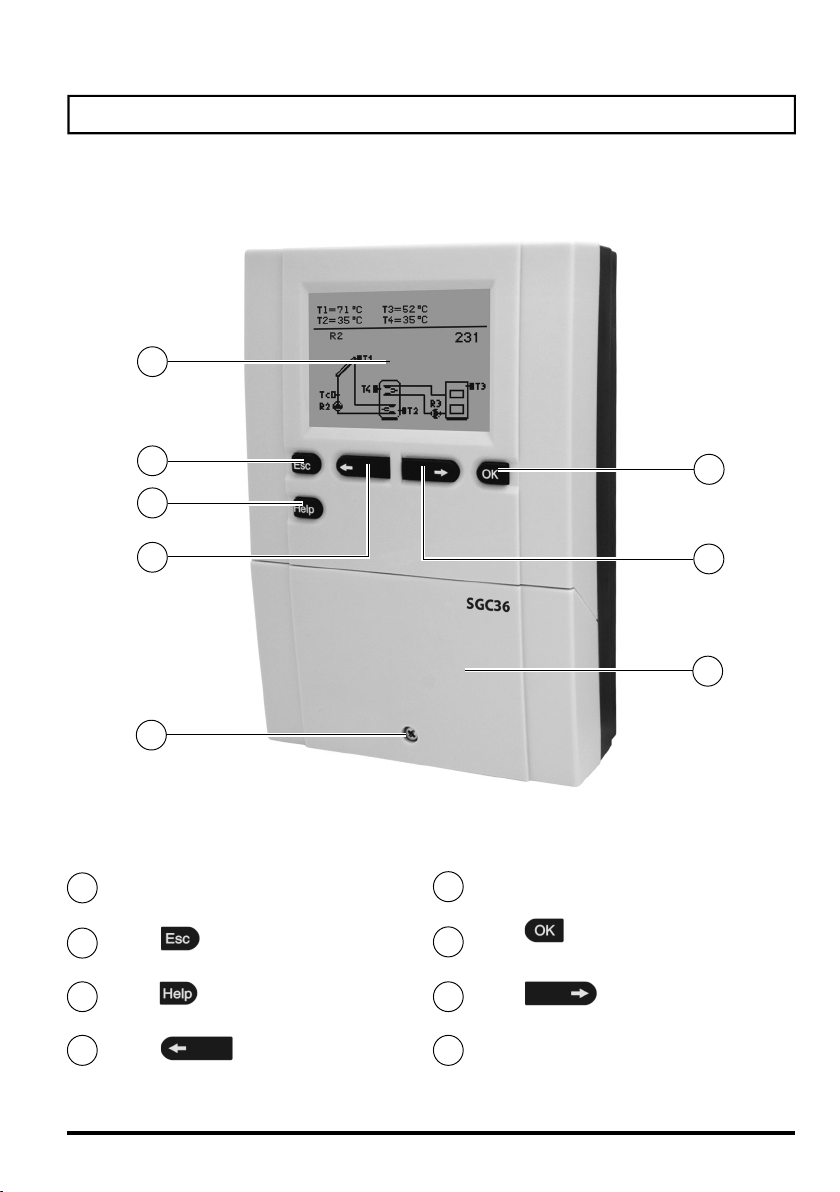

APPERANCE OF CONTROLLER

1

USER MANUAL

2

3

4

5

1

Graphic display

2

Button
(Esc - return back)

3

Button (Help)

4

Button
(move to left, decreasing)

5

Screw for fastening the cover

Button

6

(menu entry, confirmation of selection)

7

Button
(move to right, increasing)

8

Cover for connection area

6

7

8

7

User and settings manual

INITIAL CONTROLLER SETUP

SGC differential controllers are equipped with an innovative solution, which allows initial
setup of the controller in only two steps.

When you connect the controller to the power supply for the first time, the software ver­sion is shown. Next, the first step appears on the screen.

STEP 1

Using buttons and you select the required language.
Press the button to confirm the selected language.

After selecting the language, the controller requires
confirmation of the selection by pressing the
button.
If you accidentally selected the wrong language, go
back to reset the language by pressing button .

If you cannot find the required language on the first screen, move to the fol­lowing screens by pressing the button .

User and settings manual

8

function. Move between schemes by means of buttons

STEP 2

Next, you select a hydraulic scheme for the controller

and .
Confirm the selected scheme by pressing the button.

After you selected the scheme, the controller requires
confirmation of the selection by pressing the button.
If you accidentally selected the wrong scheme, go back
to reset the scheme by pressing button .

Selected hydraulic scheme can be later changed with service parameter S1.1.

Controller RESET!

Disconnect the controller from the power supply. Press and hold the button
and switch on power supply. The controller resets and goes to initial set­up.

CAUTION!

By selecting ‘reset’ all previous controller settings are erased.

9

User and settings manual

GRAPHIC LCD DISPLAY

All important data of controller operation are shown on the graphic LCD display.

DESCRIPTION AND DESIGN OF THE MAIN DISPLAY:

Controller mode

Measured
temperatures,
state of output
and other data

Active time program

Active functions

Time
and
date

Warnings

2s

Measured
temperatures

State
of output

Diagram
of hydraulic
scheme

Advanced review of temperatures:

Measured temperature

Set point temperature

For temperature and other data review we use buttons and .
Number of sensors and other data seen on the display depends on the selected hydraulic
scheme and controller settings.

Which data are shown on the basic display depends on the selected scheme.
If we want to change the displayed information, press button or
to select the required data and confirm it by holding button for 2 sec­onds.

User and settings manual

10

DESCRIPTION OF SYMBOLS SHOWN ON THE DISPLAY

All important data about controller operation are seen on the LCD display.
We browse through data by means of buttons and . .

OPERATION MODE SYMBOLS

Symbol Description

Controller operates in automatic mode

R1, R2, R3, …, R6

R1, R2, R3, …, R6

R1

or R1

R1, R2, R3, …, R6

Controller operates automatically according to program timer , ,
or . ON and OFF indicates status of the timer.

Manual operation mode

Controller is turned OFF

One-time warming of domestic hot water function is activated

Holiday mode function is activated

Return cooling of storage tank is activated

Protection against overheating of the solar collectors is activated

Protection against freezing of the solar collectors is activated

Protection against legionella is activated

State of outputs ON*
OFF*

Output has a function pogrammed (parameters F1, F2, F3)*

Inverted operation of output

RPM stage indication for pumps R2 and R3*

Indication impulsive pump mode - tube collectors (Parameter S2.2)

* Depends on the controller model.

11

User and settings manual

TEMPERATURE AND OTHER DATA SYMBOLS

Symbol

T1, T2, T3, T4, T5, T6. T7

Description

Solar collectors temperature

Temperature of storage tank or heat accumulator - bottom

Temperature of storage tank or heat accumulator - top

Liquid fuel boiler temperature

Solid fuel boiler temperature

Pellet boiler temperature

Outdoor temperature

Swimming pool water temperature

Stand- pipe or return- pipe temperature

Measured temperature

Set point or calculated temperature

Temperature sensors T1, T2, T3, T4, T5, T6 and T7

SYMBOLS FOR NOTICE AND WARNINGS

Symbol Description

Notice

In case of exceeding the maximum temperature or activation of pro­tection function, the controller indicates the event with flashing symbol
on the display. If the maximum temperature is no longer exceeded or if
the protection function is turned off, a lited symbol indicates a recent
event.
Press to open the screen to check notifications.

Warning
In the event of sensor failure, pump error or flow sensor error, the
controller indicates the failure with flashing symbol on the display. If
the issue is resolved or no longer present, a lited symbol indicates a
recent event.
Press to open the screen for warnings.

User and settings manual

12

DISPLAY FOR HELP, NOTICES AND WARNINGS

Press button to open the screen for help, notices and warnings is opened.

Available posibilities:

Short manual

Short manual for use of the controller.

Controller version

Overview of controller type and software version.

Notices
Log of maximum temperatures exceeds and activated protection functions.
By pressing the buttons and move through the list of notifica­tions. Press to exit the list.

Warnings
Log of sensors, pump or flow meter failures.
By pressing the buttons and move through the list of warnings.
Press to exit the list.

Delete warning and notification logs
Pressing this button will erase notification and warning log. All sensors that
are not connected will be deleted from the list of failures.

Note: Failures of sensors that are required for controller operation can
not be deleted.

13

User and settings manual

MENU ENTRY AND NAVIGATION

The menu is simplified with the help of graphic symbols.

To enter the menu, press the button .

Move around the menu using the buttons and , with the button you
confirm your selection.

By pressing the button you return to the previous screen.

If no button is pressed for several seconds, the screen illumination goes out.
In such case pressing any button switches on backlight illumination.

User and settings manual

14

MENU STRUCTURE AND DESCRIPTION

TEMPERATURE SETTINGS

Set-point temperature in d. h. w. storage tank or heat accumulator - bottom*

Desired temperature of domestic hot water tank or heat accumulator - top*

Desired swimming pool water temperature

Desired return-pipe temperature

USER FUNCTIONS

One - time domestic hot water warming

Holiday operation mode

Cancelation of user function

OPERATION MODE

Automatic operation

Controller operation - switch-off

Manual operation mode

TIME PROGRAMS

SELECTION OF ACTIVE TIME PROGRAM

Without time program

Time program #1

Time program #2

* The “n” symbol marks the successive number of d. h. w. storage tank or heat accumulator, if there is more than
one d. h. w. storage tank or heat accumulator present in the system. The “Tx” symbol marks the number of the
sensor for which the thermostatic operation of the available output is programmed.

15

User and settings manual

Time program #3

Time program #4

TIME PROGRAM EDITOR

Time program #

Time program #2

Time program #3

Time program #4

BASIC SETTINGS

Language selection

Time and date

Duration of active display illumination and menu autoexit

Intensity of active display illumination

Intensity of inactive display illumination

Display contrast

DATA OVERVIEW

Numeric and graphic display of acquired energy

Diagrams of measured temperatures for last week

Diagrams of measured temperatures for current day

Output operation time counter

Special service data

User and settings manual

16

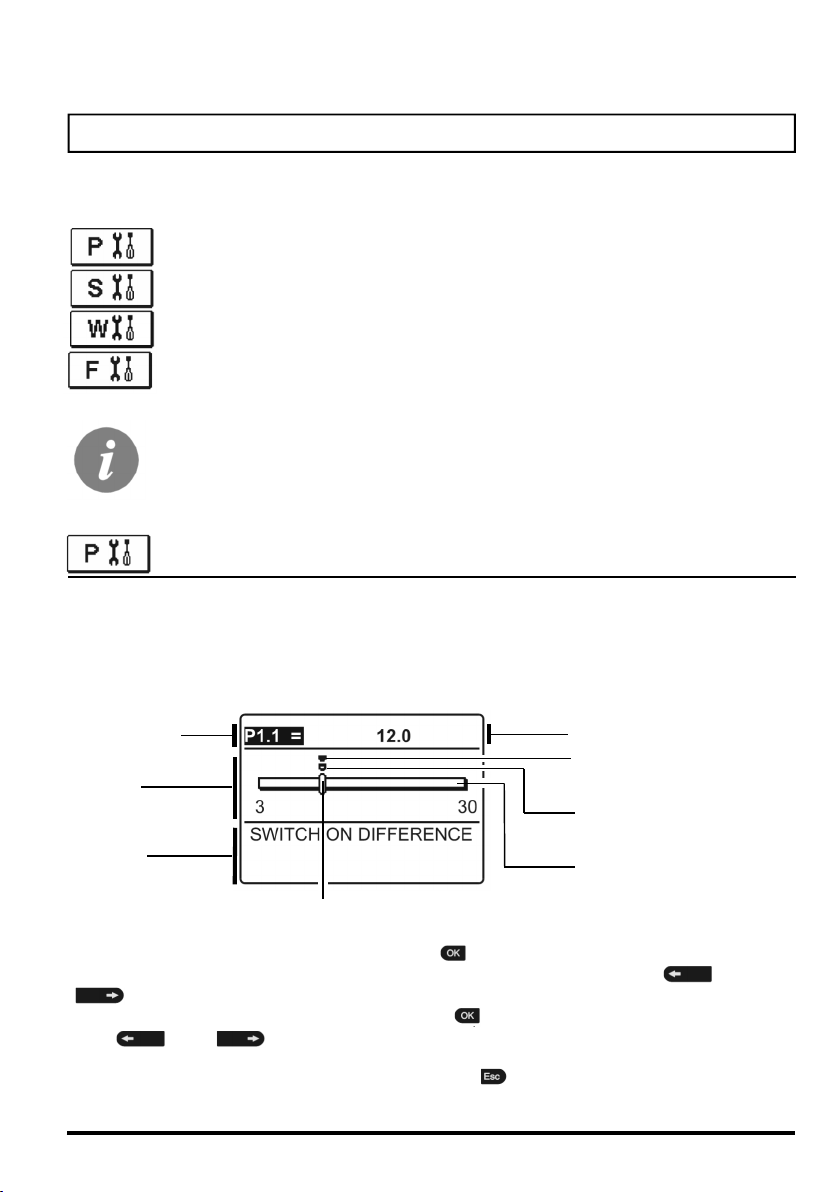

BASIC PARAMETERS

Differences and hysteresis

Minimum and maximum temperatures

Operation settings.

SERVICE PARAMETERS

Service parameters 1

Service parameters 2

Service parameters 3

PARAMETERS FOR HEAT METERING

PARAMETERS FOR AVAILABLE OUTPUTS PROGRAMMING

Free programming of the first available relay output operation

Free programming of the second available relay output operation.*

Free programming of the third available relay output operation.*

FACTORY SETTINGS

Reset of all controller parameters

Reset of time programs

Reset of all controller settings and restart of initial setup

Save user settings

Load user settings

* Depends on model of controller.

17

User and settings manual

TEMPERATURE SETTINGS

In the menu “TEMPERATURE SETTINGS” you can set the set-point temperature for the sen­sors shown.

By pressing buttons , and you choose the required temperature, and a
new window opens:

Current value

Sensor location

Graphic review
of settings

Current value
of set-point temperature
(analogue mode)

of set-point temperature
(numeric mode)

Value of the last
confirmed setting

Default value

Setting range

Set the set-point temperature with buttons , and confirm with button .

Exit settings with button .

User and settings manual

18

USER FUNCTIONS

User functions enable additional comfort and benefits when using the controller. In menu,
the following user functions are available:

One-time domestic hot water warming

Use this function when you want to immediately turn on the d. h. w. warming.

By pressing buttons and select function and activate it by pressing the but­ton .
You leave settings by pressing the button .

One-time d. h. w. warming is possible only by schemes with a liquid fuel
boiler, heat pump or electric heater.

Holiday mode

Holiday mode activates cooling down of the storage tank during night time to minimum
temperature (P2.3). Cooling is carried out through solar collectors. This way we enable the
solar system to operate normally the next day for as long time as possible.
Holiday mode is activated until selected date. After you have activated the Holiday mode,
choose the Holiday mode icon again. A new screen is displayed, where you can set the
date when the Holiday mode should be cancelled.

Holiday mode is enabled in schemes with solar collectors, liquid fuel boiler,
heat pump or electric heater.

Function switch-off

You can deactivate a currently active function at any time by selecting the icon with
buttons and , and confirming it with the button.

19

User and settings manual

OPERATION MODE SELECTION

In group “OPERATION MODE” select the required controller operation mode. You can select
between automatic mode, controller switch-off and manual mode.

You choose the required mode by pressing buttons , and confirm it by press­ing button .

You exit the setting by pressing button .

Description of operation mode:

Automatic operation

Heating is active.
In the automatic operation mode, the controller enables activation and deacti­vation of additional energy sources (for example: oil boiler, heat pump, electric
heater, etc.).
To activate or deactivate additional sources, select the icon again,
when the automatic operation mode has already been selected. A new screen
with additional sources will appear, where you can move through sources with
buttons and . By pressing the button,
select the source you wish to activate or deactivate. Symbol or will
begin to flash. You can change the source status with buttons and .
Exit the setting by pressing the button.

Controller switch-off

Controller is not performing system control and switches off all outputs.
All temperatures are still measured and shown. Protection functions are still
active and able to switch on output.

Manual mode

This mode is used for testing the heating system or in case of a malfunction.
Every output can be manually activated or deactivated.

* Depends on model of controller.

User and settings manual

By pressing buttons and ,
move through move among individual out­puts R1-R6*. Select the output of which
state you want to change by pressing the
button. Values ON, OFF, AUTO or pump
RPM 40 %, 55%, 70 % and 85 % will begin
to flash. Now you can change the output
status with buttons and .
Confirm the selection by pressing the
button.
Exit the setting by pressing the button.

20

TIME PROGRAM SETTINGS

In menu “TIME PROGRAMS” you have two submenus - selection of active program timer
and program time editor .

Selection of active program timer

In the “SELECTION OF ACTIVE PROGRAM TIMER” menu are five settings:

WITHOUT PROGRAM TIMER

Controller operates without program timer.

PROGRAM TIMER #1

Controller operates according to program timer #1.

PROGRAM TIMER #2

Controller operates according to program timer #2.

PROGRAM TIMER #3

Controller operates according to program timer #3.

PROGRAM TIMER #4

Controller operates according to program timer #4.

Time program editor

In the “PROGRAM TIME EDITOR” menu we set or edit program time.

By pressing buttons , and select the program timer you want to edit or
modify. You can select between four program timers , , and .

21

User and settings manual

Modifying the time programs:

To modify a time program first press buttons , to select and to open the
selected time program. A new window opens:

Number of time program

Selected day

Time program editing

Time program copying

Time axis:

- time program review for selected day

First, by pressing buttons , and select the day whose time program
course you want to edit or copy to other days.

Now, by pressing buttons , and you select the icon for editing or
icon for copying the time program.

Time program editing

A new window opens which shows the time program
for a selected day and three command icons:

- free cursor movement

- OFF cursor

- ON cursor

Pressing buttons and to select requested cursor. Press to activate the
selected cursor.
Now by pressing buttons , you move the cursor on the time axis and draw
the required course of time program.
Editing of the time program is finished by pressing button .

User and settings manual

22

Time program copying

Default time program settings

A new window opens which shows the time program for
a selected day. At the top is a field where you can select
a day or more days together in which you want to copy
the time program.
A day or group of days are selected by pressing buttons
and .
For copying press button .

Finish copying by pressing button .

Day Switch-on interval

MON. - FRI. 05:00 - 07:30

13:30 - 22:00

SAT. - SUN. 07:00 - 22:00

Day Switch-on interval

MON. - FRI. 06:00 - 22:00

SAT. - SUN. 07:00 - 23:00

Day Switch-on interval

MON. - FRI. 05:30 - 22:00

SAT. - SUN. 06:00 - 23:00

Day Switch-on interval

MON. - FRI. 14:00 - 22:00

SAT. - SUN. 07:00 - 22:00

23

User and settings manual

BASIC SETTINGS

“BASIC SETTINGS” menu is intended for language, time, date and display settings.

Language selection

The required user language is selected by pressing buttons , and confirmed
with button .
You exit the settings by pressing button .

Time and date setting

You set the exact time and date in the following manner:

By pressing buttons and move among
individual data. By pressing button you select data
that you want to change.
When data flashes, change it by pressing buttons ,
and confirm it with the button .

You exit the settings by pressing button .

User and settings manual

24

Display settings

In the “DISPLAY SETTINGS” menu are four settings:

TIME OF ACTIVE ILLUMINATION AND MENU AUTOEXIT

Time of active (more intensive) screen illumination and autoexit from menu to the main screen.

INTENSITY OF ACTIVE ILLUMINATION

INTENSITY OF INACTIVE ILLUMINATION

DISPLAY CONTRAST

By pressing buttons , and you select and confirm required setting.
A new window opens:

Graphic symbol

Factory
value

Current value of setting

The last confirmed
value of setting

Setting range

Current value of setting

You change settings by pressing buttons and and confirm by pressing
button .

You exit the settings by pressing button .

The change of settings is carried out when you confirm it by pressing button
.

25

User and settings manual

DATA OVERVIEW

In the menu “DATA OVERVIEW” there are icons to access the following data on controller
performance:

NUMERIC AND GRAPHIC REVIEW OF ACQUIRED ENERGY

There is an extract of acquired energy by years, months and weeks.

DIAGRAMS OF MEASURED TEMPERATURES FOR LAST WEEK

Graphic overview of temperature by day for each sensor. Temperatures are recorded for last week.

DIAGRAMS OF MEASURED TEMPERATURES FOR CURRENT DAY

Detailed graphic overview of temperature in current day for each sensor. How often are temper­atures logged is set with parameter S1.5. Such temperature overview is useful by analyse of
heating system operation mode or by setup and service.

OUTPUT’S OPERATION TIME COUNTERS

Counters of controller’s outputs operation time.

SPECIAL SERVICE DATA

Intended for diagnostics for technical service.

To overview graphs press buttons and to move between sensors.
Press button to review the daily temperatures of selected sensor. Press but­tons and to move between days of selected sensor.
By pressing the button you can change the span of temperature review on
the graph.

User and settings manual

26

SERVICE MANUAL

CONTROLLER PARAMETERS AND AUXILIARY TOOLS

All additional settings and adjustments of controller performance are carried out by means
of parameters. In controller parameter settings menu there are three selectable groups:

Basic parameters

Service parameters

Heat metering parameters

Parameters for free programming available outputs.

You can only see those parameters which have an effect on the selected hy­draulic scheme. Factory settings for parameters also depend on the selected
hydraulic scheme.

BASIC PARAMETERS

Basic parameters are divided into groups P1, P2 and P3. In group P1 there are setting
for differences and hysteresis for built-in thermostats, in group P2 there are settings for
minimum and maximum temperatures for individual sensors, and controller performance
settings in group P3.
When selecting the required parameter group in the menu, a new window opens:

Parameter mark

Diagram
of the setting

Parameter
description
(Help)

Current parameter value

Current parameter value

The last confirmed
setting value

Factory value

Setting range

You modify the setting by pressing the button .
The value of setting starts to flash, and you can edit it by pressing buttons and
.
The setting is confirmed by pressing the button . Now you can move by pressing but­tons and to another parameter and repeat the procedure.

You exit the parameter settings by pressing button .

27

Service settings manual

Table with description of parameters :

Para-

Function Setting

meter

P1.1 SWITCH -ON DIFFERENCE 1
P1.2 SWITCH -OFF DIFFERENCE 1
P1.4 SWITCH -ON DIFFERENCE 2
P1.5 SWITCH -OFF DIFFERENCE 2
P1.7 SWITCH -ON DIFFERENCE 3
P1.8 SWITCH -OFF DIFFERENCE 3
P1.9 HYSTERESIS FOR SENSOR T1
P1.10 HYSTERESIS FOR SENSOR T2
P1.11 HYSTERESIS FOR SENSOR T3
P1.12 HYSTERESIS FOR SENSOR T4
P1.13 HYSTERESIS FOR SENSOR T5
P1.14 HYSTERESIS FOR SENSOR T6
P1.15 HYSTERESIS FOR SENSOR T7
P1.17 HYSTERESIS FOR MINIMUM TEMPERATURES
P1.18 HYSTERESIS FOR MAXIMUM AND PROTECTION TEMPERATURES

range

3 ÷ 30 °C depends on selected scheme*
1 ÷ 20 °C depends on selected scheme *
3 ÷ 30 °C depends on selected scheme *
1 ÷ 20 °C depends on selected scheme *
3 ÷ 30 °C depends on selected scheme *
1 ÷ 20 °C depends on selected scheme *
1 ÷ 30 °C depends on selected scheme *
1 ÷ 30 °C depends on selected scheme *
1 ÷ 30 °C depends on selected scheme *
1 ÷ 30 °C depends on selected scheme *
1 ÷ 30 °C depends on selected scheme *
1 ÷ 30 °C depends on selected scheme *
1 ÷ 30 °C depends on selected scheme *
1 ÷ 10 °C depends on selected scheme *

-15 ÷ -1 °C depends on selected scheme *

Table with description of parameters :

Para-

Function Setting range Default value

meter

P2.1 MINIMUM TEMPERATURE OF SENSOR T1
P2.2 MAXIMUM TEMPERATURE OF SENSOR T1
P2.3 MINIMUM TEMPERATURE OF SENSOR T2
P2.4 MAXIMUM TEMPERATURE OF SENSOR T2
P2.5 MINIMUM TEMPERATURE OF SENSOR T3
P2.6 MAXIMUM TEMPERATURE OF SENSOR T3
P2.7 MINIMUM TEMPERATURE OF SENSOR T4
P2.8 MAXIMUM TEMPERATURE OF SENSOR T4
P2.9 MINIMUM TEMPERATURE OF SENSOR T5
P2.10 MAXIMUM TEMPERATURE OF SENSOR T5
P2.11 MINIMUM TEMPERATURE OF SENSOR T6
P2.12 MAXIMUM TEMPERATURE OF SENSOR T6
P2.13 MINIMUM TEMPERATURE OF SENSOR T7
P2.14 MAXIMUM TEMPERATURE OF SENSOR T7
P2.17 EMERGENCY SHUTDOWN TEMPERATURE FOR COLLECTORS
P2.18 COLLECTOR’S FROST PROTECTION TEMPERATURE

*

See tables on pages 136, 137 and 138.

-30 ÷ 100 °C depends on selected scheme *
0 ÷ 200 °C depends on selected scheme *

-30 ÷ 100 °C depends on selected scheme *
0 ÷ 200 °C depends on selected scheme *

-30 ÷ 100 °C depends on selected scheme *
0 ÷ 200 °C depends on selected scheme *

-30 ÷ 100 °C depends on selected scheme *
0 ÷ 200 °C depends on selected scheme *

-30 ÷ 100 °C depends on selected scheme *
0 ÷ 200 °C depends on selected scheme *

-30 ÷ 100 °C depends on selected scheme *
0 ÷ 200 °C depends on selected scheme *

-30 ÷ 100 °C depends on selected scheme *
0 ÷ 200 °C depends on selected scheme *
100 ÷ 280 °C depends on selected scheme *

-30 ÷ 10 °C depends on selected scheme *

Default value

Service settings manual

28

Table with description of parameters :

Para-

Function Parameter description Setting range

meter

P3.1 LEGIONELLA

LEGIONELLA - ACTIVA-

P3.2

TION DAY

LEGIONELLA - ACTIVA-

P3.3

TION TIME
PRIMARY HEAT SOUR-

P3.4

CE - STANDBY AT MIN.
TEMPERATURE

PRIMARY HEAT SOUR-

P3.5

CE - OPERATION WITH
RESPECT OF COLLEC­TOR'S TREND
PRIMARY HEAT SOUR-

P3.6

CE - COLLECTOR'S
TREND TIME

PRIMARY HEAT SOUR-

P3.7

CE - COLLECTOR'S
TEMP. TO SWITCH OF
PRIMARY HEAT SOUR­CE

Activation of legionella function.

Setting of day when the legionella protection should activate.

Setting of hour when the legionella protection should activate. 0 ÷ 23 h

Selection if primary heat source should permanently heat the
water to min. temperature.

Selection if primary (controlled) heat source should activate
immediately or with delay if the collectors have trend and
tendency to warm the water to requested temperature.

Setting of time in which we tolerate water warming only with
collectors. Primary heat source will not be activated if the water
can be warmed (in setted time) only by means of solar collec­tors.
Setting of solar collector's temperature at which the primary
heat source will switch off and the solar system will start to run
for a period of 30 minutes. In this time period controller checks
for trend and tendency if the water can be warmed solely with
solar system. Water warming with solar system will continue
after expiration of trend checking period if solar system has
trend to warm water solely with solar collectors. If solar system
has no trend to warm water the primary heat source will activa­te. This parameter is valid only for schemes 243b and 243c.

0- NO
1- YES
1- MON
2- TUE
3- WEN
4- THU
5- FRI
6- SAT
7- SUN

0- NO
1- YES, TIME
PROG.
2- ALWAYS
0- NO
1- YES

0 ÷ 1440 min

50 ÷ 150 °C

Default
value

0

5

5

0

1

0

80

STORAGE TANK LOA-

P3.11

DING MODE

With this setting we set the operation mode and priority in
systems with more than one storage tank.
1 - OPTIMAL mode - optimal use of solar energy for d. h. w.
warming with respect to storage tank priorities
2 - AUTO mode - automatic shift between Summer, Optimal
and Winter mode according to the calendar
3 - SUMMER mode - only priority storage tank is loaded until it
reaches set-point temperature. Other storage tanks are loaded
only when the priority storage tank has reached its set-point
temperature. This operation mode is suitable for summer period
when there is no need for room heating
4 - WINTER mode - parallel alternating loading of all storage
tanks. This mode is advisable in winter time, when we wish to
use all available energy for d. h. w. warming and room heating

Month 1 2 3 4 5 6 7 8 9 10 11 12

Winter Optimal Summer Winter Optimal

AUTO

29

1- OPTIMAL
2- AUTO
3- SUMMER
4- WINTER

Service settings manual

1

SERVICE PARAMETERS

Service parameters are arranged in groups S1, S2 and S3. With service parameters it
is possible to activate or select many additional functions and adaptations of controller
performance. When you select the required parameter group in the menu, a new screen
opens:

Parameters are locked

Parameter
mark

Default
value

Parameter value

MIN is the minimum possible parameter setting
MAX is the maximum possible parameter setting

Parameter description

You modify settings by pressing the button . Because parameters are locked
a new screen opens to insert the code for unlocking:

By pressing buttons and you mark the
number which you want to modify and press the but­ton .
When the number flashes you can modify it by press­ing buttons , and confirm it by pressing
button .
When the correct code is inserted, the controller un­locks the parameters for editing and returns to the
selected group of parameters.

Return back from unlocking by pressing button .

Factory set code is “0001”.

Now you can modify the value of the unlocked parameter by pressing buttons ,
. . The setting is confirmed by pressing the button .
By pressing buttons , you can move to another parameter and repeat the
procedure.

You exit parameter settings by pressing the button .

Change of service and functional parameters must be carried out only by a
properly qualified expert.

Service settings manual

30

Table with description of parameters :

Para-

Function Parameter description Setting range Default

meter

HYDRAULIC SCHEME

S1.1

CODE FOR UNLOCKING THE

S1.2

SERVICE SETTINGS

TEMPERATURE SENSOR

S1.3

TYPE
TEMPERATURE ROUND UP

S1.4

PERIOD OF TEMPERAT.

S1.5

LOGGING
ADVANCED DISPLAY OF

S1.6

TEMPERATURES

Selection of hydraulic scheme.

This setting enables the change of code which is necessary
to unlock the service settings (S and F parameters).
WARNING! Keep new code on a safe place. Without this
code is impossible to change service settings.

Selection of temperature sensors Pt1000 or KTY10.

Precision of displayed temperatures.

By setting this field you define how often the measured
temperatures are saved.

Advanced display of temperatures displays temperatures on
main screen in double rows. First row is measured tempera­ture; second row is required or calculated temperature.

depends on type
of controller

0000 - 9999

0- PT1000
1- KTY10

0- 0.1 °C
1- 0.2 °C
2- 0.5 °C
3- 1 °C
1 ÷ 30 min

0- NO
1- YES

value

201

0001

0

2

5

1

AUT. SHIFT OF CLOCK TO

S1.7

SUMMER / WINTER TIME

ANTI-BLOCK FUNCTION

S1.8

INVERTED OPERATION OF

S1.9

OUTPUTS

TONES

S1.10

SENSOR T1 CALIBRATION

S1.13

SENSOR T2 CALIBRATION

S1.14

SENSOR T3 CALIBRATION

S1.15

SENSOR T4 CALIBRATION

S1.16

S1.17 SENSOR T5 CALIBRATION

S1.18 SENSOR T6 CALIBRATION

With the help of a calendar, the controller carries out the
automatic clock changeover between summer and winter
time.
All outputs that haven’t been activated in the last week are
activated on Friday at 20:00 for 60 seconds.

Setting of inverted operation for outputs. Invertion of output is
possible only if operation mode of output is ON/OFF
(S3.1=0).

By setting this field you define whether key pressing is
accompanied with sound signals or not.

Correction of displayed measured temperature for sensor T1. -5 ÷ 5 °C

Correction of displayed measured temperature for sensor T2. -5 ÷ 5 °C

Correction of displayed measured temperature for sensor T3. -5 ÷ 5 °C

Correction of displayed measured temperature for sensor T4. -5 ÷ 5 °C

Correction of displayed measured temperature for sensor T5. -5 ÷ 5 °C

Correction of displayed measured temperature for sensor T6. -5 ÷ 5 °C

0- NO
1- YES

0- NO
1- YES

0- NO
1- R1
2- R2
3- R1, R2
4- R2, R3
5- R1, R3
6- R2, R3
7- R1, R2, R3

0- OFF
1- KEYPAD
2- ERRORS
3- KEYPAD &
ERRORS

1

0

0

1

0

0

0

0

0

0

S1.19 SENSOR T7 CALIBRATION

Correction of displayed measured temperature for sensor T7. -5 ÷ 5 °C

31

Service settings manual

0

Table with description of parameters :

Para-

Function Parameter description Setting range Default

meter

PROTECTION OF MAX.

S2.1

COLLECTORS TEMPERA­TURE

S2.2 PUMP KICK FUNCTION

COLLECTOR’S FROST

S2.3

PROTECTION

When the temperature in the storage tank is higher than the set
point temperature plus hysteresis (P1.10), heating with the
collectors stops. If then the collector temperature exceeds
maximum temperature (P2.2), the solar pump switches on again
until collectors are cooled down to the maximum temperature
(P2.2) plus hysteresis (P1.18).
In case the storage tank exceeds the maximum temperature
(P2.4), the solar pump stops unconditionally.

Special algorithm activates the solar pump to switch -on for short
intervals. This way you get realistic temperature of collectors.
This function is used especially with vacuum (tube) collectors.
This function is also possible with classic collectors if the sensor
is fitted outside of the collector body. Circualtion pump is activa­ted every 15 minutes and runs for setted time.
If the temperature drops bellow the set point value (P2.18), the
solar pump switches -on to prevent freezing in the collectors and
pipelines.
NOTE: This setting is suitable only for climates areas where the

0- NO
1- YES

0- NO
1- YES, 10 s
2- YES, 30 s
3- YES, 45 s
4- YES, 60 s

0- NO
1- YES

value

1

0

0

STORAGE TANK LOA-

S2.4

DING PRIORITY

STORAGE TANK LOA-

S2.5

DING - OPERATION PERI­OD

STORAGE TANK LOA-

S2.6

DING - STANDBY PERIOD

RECOOLING OF STORA-

S2.7

GE TANK 1

RECOOLING OF STORA-

S2.8

GE TANK 2

RECOOLING OF STORA-

S2.9

GE TANK 3

RESPECT REQUESTED

S2.10

TEMPERATURE OF STO­RAGE TANK 1

RESPECT REQUESTED

S2.11

TEMPERATURE OF STO­RAGE TANK 2

RESPECT REQUESTED

S2.12

TEMPERATURE OF STO­RAGE TANK 3

In a system with two or more storage tanks, you set the order of
loading priority.

If the system is loading (for a setted time) the non priority storage
tank, the operation is temporarily stopped. This way controller
(after setted pause interval S2.6) is able to check the differential
condition for the priority storage tank and switch to the priority

This is the time in which controller waits for rise of collector
temperature, which needs to be 2 K or higher. If the rise is suffici­ent, controller waits for the differential condition for loading the
priority storage tank to be fulfilled. If temperature rise isn't suffici­ent, the controller starts to load first non-priority storage tank with
fulfilled differential condition.
Means that storage tank 1, if heated above the set-point tempe­rature, can be forcibly cooled down to the set-point temperature.
Cooling is achieved by means of collectors and pipe installation.

Means that storage tank 2, if heated above the set-point tempe­rature, can be forcibly cooled down to the set-point temperature.
Cooling is achieved by means of collectors and pipe installation.

Means that storage tank 3, if heated above the set-point tempe­rature, can be forcibly cooled down to the set-point temperature.
Cooling is achieved by means of collectors and pipe installation.

We define whether storage tank 1 should be loaded (by means of
collectors) only to the set point temperature.

We define whether storage tank 2 should be loaded (by means of
collectors) only to the set point temperature.

With settings we define whether storage tank 3 should be loaded
(by means of collectors) only to the set point temperature.

1- 1, 2, 3
2- 3, 2, 1

5 ÷ 60 min

1 ÷ 30 min

0- NO
1- YES

0- NO
1- YES

0- NO
1- YES

0- NO
1- YES

0- NO
1- YES

0- NO
1- YES

1

20

3

0

0

0

1

1

1

Service settings manual

32

Para-

Function Parameter description Setting range Default

meter

MIN. COLLECTOR TEMPE-

S2.13

RATURE

MIN. TEMP. OF AUX. HEAT

S2.14

SOURCE Q1

MIN. TEMP. OF AUX. HEAT

S2.15

SOURCE Q2

S2.18 SENSOR T3 SUBSTITUTE

We define whether and how the minimum collector temperatu­re is considered.

We define whether and how the minimum temperature of
auxiliary heat source Q1 is considered.

We define whether and how the minimum temperature of
auxiliary heat source Q2 is considered.

Selection of substitute sensor to replace the T3 sensor.
This setting is used when there is no option to install or con­nect the sensor.

0- NO
1- YES
2- YES, ONLY
SWITCH-ON

0- NO
1- YES
2- YES, ONLY
SWITCH-ON

0- NO
1- YES
2- YES, ONLY
SWITCH-ON

0- NO
1- SENSOR T1
2- SENSOR T2

value

2

1

1

0

S2.19 SENSOR T4 SUBSTITUTE

S2.20 SENSOR T5 SUBSTITUTE

Selection of substitute sensor to replace the T4 sensor.
This setting is used when there is no option to install or con­nect the sensor.

Selection of substitute sensor to replace the T5 sensor.
This setting is used when there is no option to install or con­nect the sensor.

0- NO
1- SENSOR T1
2- SENSOR T2
3- SENSOR T3

0- NO
1- SENSOR T1
2- SENSOR T2
3- SENSOR T3
4- SENSOR T4

Table with description of parameters :

Para-

Function Parameter description Setting range Default

meter

SOLAR PUMP R2 OPERATI-

S3.1

ON MODE

MIN. SPEED (RPM) FOR

S3.2

SOLAR PUMP R2

You can set the operation mode of the R2 pump with a set­ting.
0- ON/OFF mode is used exclusively for control of classic
pumps without speed control
1- RPM mode is used exclusively for speed control of classic
pumps
2- PWM mode is used exclusively for speed control of high
efficiency solar pumps with external PWM control signal
3- PWM, INVERTED mode is used exclusively for speed
control of high efficiency heating pumps with external PWM
control signal
4- 0-10 V mode is used exclusively for speed control of high
efficiency solar pumps with external analogue control signal
5- 10-0 V mode is used exclusively for speed control of high
efficiency heating pumps with external analogue control signal
Minimum speed rate (RPM) for the R2 pump is set. The
setting is only valid for the speed control of a classic circulati­on pump.
Important! Minimum speed rate of a pump depends on the
characteristics of the hydraulic system and pump power. In
the case of an undersized pump it can happen that the pump
cannot overcome the initial resistance in the system at the
minimum speed rate. Setting of min. speed rate is detail
described in the manual.

0- ON/OFF
1- RPM
2- PWM
3- PWM,
INVERT.
4- 0-10 V
5- 10-0 V

1- 40 %
2- 55 %
3- 70 %

0

0

value

0

1

33

Service settings manual

Para-

Function Parameter description Setting range Default

meter

TIME OF MAX. SPEED FOR When the differential condition is fulfilled, the R2 runs at full

S3.3

5 ÷ 300 s

value

20

MIN. PWM / 0-10 V FOR

S3.4

SOLAR PUMP R2

MAX. PWM / 0-10 V FOR

S3.5

SOLAR PUMP R2

SWITCH-OFF PWM / 0-10 V

S3.6

FOR SOLAR PUMP R2

SOLAR PUMP R3 OPERATI-

S3.7

ON MODE

MIN. SPEED (RPM) FOR

S3.8

SOLAR PUMP R3

TIME OF MAX. SPEED FOR

S3.9

SOLAR PUMP R3

MIN. PWM / 0-10 V FOR

S3.10

SOLAR PUMP R3

MAX. PWM / 0-10 V FOR

S3.11

SOLAR PUMP R3

SWITCH-OFF PWM / 0-10 V

S3.12

FOR SOLAR PUMP R3

BOILER CIRCULATION

S3.13

PUMP - TIME OF BOILER
TEMPERATURE RISE

Minimum speed rate for the R2 pump is set. This setting is
only valid for the speed control of high efficiency circulation
pump.
Maximum rotation rate for the R2 pump is set. This setting is
only valid for the speed control of high efficiency circulation
pump.
A control signal is set, where the R2 pump will be switch-off.
This setting is only valid for high efficiency circulation pumps
with control line break detection.
You can set the operation mode of the R3 pump with a set­ting.
0- ON/OFF mode is used exclusively for control of classic
pumps without speed control
1- RPM mode is used exclusively for speed control of classic
pumps
2- PWM mode is used exclusively for speed control of high
efficiency solar pumps with external PWM control signal
3- PWM, INVERTED mode is used exclusively for speed
control of high efficiency heating pumps with external PWM
control signal
4- 0-10 V mode is used exclusively for speed control of high
efficiency solar pumps with external analogue control signal
5- 10-0 V mode is used exclusively for speed control of high
efficiency heating pumps with external analogue control signal
Minimum speed rate (RPM) for the R3 pump is set. The
setting is only valid for the speed control of a classic circulati­on pump.
Important! Minimum speed rate of a pump depends on the
characteristics of the hydraulic system and pump power. In
the case of an undersized pump it can happen that the pump
cannot overcome the initial resistance in the system at the
minimum speed rate. Setting of min. speed rate is detail
described in the manual.
When the differential condition is fulfilled, the R3 runs at full
speed for a setted time.

Minimum speed rate for the R3 pump is set. This setting is
only valid for the speed control of high efficiency circulation
pump.
Maximum rotation rate for the R3 pump is set. This setting is
only valid for the speed control of high efficiency circulation
pump.

A control signal is set, where the R3 pump will be switch-off.
This setting is only valid for high efficiency circulation pumps
with control line break detection.

This function is used to control the solid fuel boiler return-pipe
temperature if there is no sensor installed in the storage tank.
In setted time controller monitors boiler temperature rise of 2 °
C. If there is a rise of 2 °C detected the boiler circulation

20 ÷ 50 %

60 ÷100 %

0 ÷ 10 %

0- ON/OFF
1- RPM
2- PWM
3- PWM,
INVERT.
4- 0-10 V
5- 10-0 V

1- 40 %
2- 55 %
3- 70 %

5 ÷ 300 s

20 ÷ 50 %

60 ÷100 %

0 ÷ 10 %

30 ÷ 900 s

20

100

5

0

1

20

20

100

5

300

BOILER CIRCULATION

S3.14

PUMP - RUNNING PERIOD

Service settings manual

Setting of runnig period for boiler circulation pump if a boiler
temperature rise of 2 °C is detected. Circulation pump is
running until there is a temperature difference between boiler
and boiler return pipe.

34

30 ÷ 900 s

300

Para-

Function Parameter description Setting range Default

meter

S3.15 ACTUATOR RUNNING TIME

Actuator running time, needed for a 90° turn. This data is
considered at delayed switchovers with valves.

1 ÷ 8 min

value

2

BOILER CIRCULATION

S3.16

PUMP - OPERATION MODE

MIXING VALVE P - CON-

S3.17

STANT

MIXING VALVE I - CON-

S3.18

STANT

MIXING VALVE D - CON-

S3.19

STANT

BACKLASH OF MIXING

S3.20

VALVE

This setting defines how boiler circulation pump shall operate:
1- STANDARD means that circulation pump is running ac­cording to setted minimum boiler temperature and according
to temperature difference between return pipe and boiler
temperature.
2- ALWAYS means that circulation pump is running always
when boiler temperature is higher as setted minimum boiler
temperature. Such operation mode is used for systems of
pellet boiler without sensor in storage tank.
Setting of mixing valve position correction intensity. Smaller
value means shorter movements, higher value means longer
movements.

Setting of mixing valve control frequency - how often mixing
valve position is being controlled. Smaller value means low
frequency, higher value means higher frequency.

Sensitivity of mixing valve for stand-pipe temperature chan­ges. Smaller value means low sensitivity, higher value means
high sensitivity.

Setting of mixing valve running time to compensate the bac­klash of actuator and mixing valve assembly, which occours
by change of rotation direction.

1- STANDARD
2- ALWAYS

0,5 ÷ 2,0

0,4 ÷ 2,5

0,0 ÷ 2,5

0 ÷ 5 s

1

1

1

1

1

HEAT METERING PARAMETERS

Group W contains parameters to set the solar heat metering.

The procedure for setting function parameters is the same as for service
parameters (see page 30).

35

Service settings manual

Table with description of parameters :

Para-

Function Parameter description Setting range Default

meter

W1.1 HEAT METERING

W1.2 MEDIUM

W1.3 GLYCOL MIXTURE

With this setting we turn on the system which measures
acquired solar energy.

Select transfer medium in the solar system.

Set the glycol concentration.
By Tyfocor LS and G-LS this setting has no effect.

0- NO
1- YES

0- WATER
1- PROPYLENGLYCOL
2- ETHYLENGLYCOL
3- TYFOCOR
4- TYFOCOR LS, G-LS
5- THESOL
10 ÷ 100 %

value

0

0

40

W1.4 HOT SENSOR

W1.5 COLD SENSOR

W1.6 FLOW METER

IMPULSE RATE OF

W1.7

FLOW METER

FLOW IN FIRST COL-

W1.8

LECTOR FIELD

FLOW IN SECOND

W1.9

COLLECTOR FIELD

FLOW IN FIRST AND

W1.10

SECOND COLLECTOR
FIELD

MIN. SOLAR POWER

W1.11

TO SWITCH-OFF AUX.
HEAT SOURCES

OUTPUTS SWITCHED

W1.12

OFF AT MIN. SOLAR
POWER

Select the sensor which is in collectors.

Select the sensor Tc which is on the return pipe into
collectors.

With settings you define whether there is a built-in flow
meter.

You insert characteristic data of flow meter - amount od
volume per impulse.

If you do not use the flow meter, read out and set flow
from the mechanic flow meter in first collector field when
the pump is running at 100 %.

If you do not use the flow meter, read out and set flow
from the mechanic flow meter in second collector field
when the pump is running at 100 %.

If you do not use the flow meter, read out and set flow
from the mechanic flow meter for both collector fields
when both pumps are running at 100 %.

This setting is used only by schems where both collector
fields can operate simultaneously.

Setting of solar collector power output, by which the
auxiliary heat sources should switch-off.
REMARK: This function is possible only if energy mea­surement is activated and at least one auxiliary heat
source is selected.
Selection of auxiliary heat sources which should switch­off if solar system exceeds setted power output.

1- T1 (T3) 2- T2
3- T3 4- T4
5- T5 6- T6
7- T7

1- T1T3 2- T2
3- T3 4- T4
5- T5 6- T6
7- T7

0- NO
1- IMPULSE
2- VFS12
3- VFS20
4- VFS40
5- VFS100
6- VFS200
7- VFS400

0,5 ÷ 25 l/imp

1 ÷ 100 l/min

1 ÷ 100 l/min

2 ÷ 100 l/min

1 ÷ 20 kW

0- NONE
1- R1
2- R3
3- R1, R3

1

5

0

1

6

6

12

10

0

Service settings manual

36

HEAT METERING

Controllers SGC enable simple and advanced metering of acquired solar energy.
For heat metering it is necessary to have an additional sensor installed into solar collec­tor’s return pipe - cold sensor Tc.
Heat metering is activated with the setting of the parameter W1.1=1. Medium and its
concentration are set with parameters W1.2 and W1.3.

Simple heat metering

By this metering principle it is necessary to read out the max. amount of flow on mechanic
flow meter and enter this value into the setting W1.8 for the first collector field and into the
setting W1.9 for the second collector field, if it exists. By applications with two collector
fields (scheme 236 and 248) it is necessary to enter also the sum amount of flow, when
both circulation pumps are running. This setting is done with parameter W1.10.
Amount of flow needs to be read, when pump is running at its full power or at 100 %
RPM. To do that, manually activate the pump (see chapter Manual mode, page 20).
Connect collector return pipe sensor Tc and perform the setting for sensor selection

W1.5.

Advanced heat metering with volume flow sensor

For advanced heat metering it is necessary to install impulse type volume flow sensor into
the solar circuit.
(pulse encoder). Advanced heat metering is activated with setting the parameter W1.6=1.
Flow quotient of the installed flow meter is set with parameter W1.7.
Connect collector return pipe sensor Tc and perform the setting for sensor selection

W1.5.

Heat metering is in both cases only informational type and can be used only
as a personal reference. Measured data cannot be used for energy billing or
similar purposes.

PARAMETERS FOR AVAILABLE OUTPUTS PROGRAMMING

Group F contains the parameters for programming the available outputs.

The procedure for function parameters setting is the same as the procedure
for service settings (see page 30).

37

Service settings manual

Table with description of parameters :

Para-

Function Parameter description Setting range Default

meter

OUTPUT PROGRAM-

F1.1

MING

DEPENDENCE TO

F1.2

OTHER OUTPUTS

F1.3 DEPENDENT OUTPUT

TIME PROGRAM FOR

F1.4

OUTPUT

THERMOSTATIC

F1.5

OPERATION OF
OUTPUT

TYPE OF AUXILIARY

F1.6

HEAT SOURCE

Selection of output for programming.

Define dependence of programmed output to other control­ler's outputs.
&- selected relay has to be switched-on for programmed
output to be able to switch- on
&!- selected relay has to be switched-off for programmed
output to be able to switch- on
I- programmed output will switch-on always when selected
relay is switched-on
I!- programmed output will always switch- on when the
selected relay is switched-off

Selection of output on which depends operation of pro­grammed output.

Selection of required time program for programmed output.

Selection if programmed output operates as a thermostat.

Selection of type of heating source.

0- NO 4- R4
1- R1 5- R5
2- R2 6- R6
3- R3
0- NO
1- &
2- &!
3- I
4- I!

1- R1 4– R4
2- R2 5– R5
3- R3 6– R6

0- NO
1- P1
2- P2
3- P3
4- P4
5- SEL. PROG. TIMER

0- NO
1- YES
2- YES, INVERTED
3- YES, AUX. SOURCE
4- YES, CASC. SOURCE

1- BURNER
2- EL. HEATER
3- HEAT PUMP

value

0*

0

*

0

0

0

SENSOR FOR THER-

F1.7

MOSTATIC OPERATI­ON

THERMOSTAT

F1.8

HYSTERESIS
AUXILIARY HEAT

F1.9

SOURCE - DELAYED
ACTIVATION

AUXILIARY HEAT

F1.10

SOURCE - STANDBY
AT MIN. TEMPERATU­RE

* Depends on the controller model.

Selection of sensor for thermostatic operation.

Hysteresis for thermostatic operation. 1 ÷ 30 °C

Selection if auxiliary heat source should activate immedia­tely or with delay if the collectors have trend and tendency
to warm the water to requested temperature. Delay time is
considered as a time in which the collectors should warm
the water to requested temperature. Auxiliary heat source
will activate immediately if collectors don't have trend and
tendency to warm the water to requested temperature in
setted delayed activation time.

Selection if auxiliary heat source should permanently heat
the water to min. temperature.

Service settings manual

38

1- T1 2- T2
3- T3 4- T4
5- T5 6- T6

0- NO DELAY
1 ÷ 1440 min- DELAY

0- NO
1- YES, BY TIME PR.
2- ALWAYS

4*

4

0

0

Para-

Function Parameter description Setting range Default

meter

DIFFERENTIAL THER-

F1.11

MOSTAT

Selection if programmed output should operate as a
differential thermostat.

0- NO
1- YES
2- YES, INVERTED

value

0

HEAT SOURCE SEN-

F1.12

SOR FOR DIFF. THER­MOSTAT

HEAT SINK SENSOR

F1.13

FOR DIFF. THERMO­STAT

SWITCH- ON DIFFE-

F1.14

RENCE FOR DIFFEREN­TIAL THERMOSTAT

SWITCH- OFF DIFFE-

F1.15

RENCE FOR DIFFEREN­TIAL THERMOSTAT

CIRCULATION ON

F1.16

OUTPUT

SWITCH-ON IMPULSE /

F1.17

CIRCULATION PUMP
RUNNING TIME

SWITCH-ON DELAY /

F1.18

CIRCULATION PUMP
STANDBY TIME

Selection of heat source sensor (higher temperature) for
differential thermostat.

Selection of heat sink sensor (lower temperature) for
differential thermostat.

Switch -on difference setting for differential thermostat. 4 ÷ 30 °C

Switch -off difference setting for differential thermostat. 1 ÷ 20 °C

Selection if output should be used for hot water circulati­on and the way it should operate.
1- circulation with pump running and standby time
2- circulation is activated with flow switch on terminal T3
and is running for setted running time
3- circulation is activated with flow switch on terminal T4
and is running for setted running time
4- circulation is activated with flow switch on terminal T5
and is running for setted running time
5- circulation is activated with flow switch on terminal T6
and is running for setted running time

This function activates output for setted time. After setted
time expires, the output is switched off, regardless to
other switch-on or switch-off commands.
This setting is especially useful for control of support
pump in Drain-back systems.
Setting 0 means there is no delay and the output should
activate immedately and stay activated for the whole time
of switch-on command.

This function delays activation of output for setted time.
Output is activated when setted delay time expires.
REMARK: If delay time is longer as time of switch-on
period the output won't activate.
Setting 0 means there is no delay and the output should
activate immedately and stay activated for the whole time
of switch-on command.

1- T1 5- T5
2- T2 6- T6
3- T3 7- T7
4- T4

1- T1 5- T5
2- T2 6- T6
3- T3 7- T7
4- T4

0- NO
1- YES, RUN/STANDBY
TIME
2- YES, T3
3- YES, T4
4- YES, T5
5- YES, T6
6- YES, T7

0 ÷ 3600 s

0 ÷ 3600 s

3*

4*

8

3

0*

0

0

* Depends on the controller model.

39

Service settings manual

Para-

Function Parameter description Setting range Default

meter

MIN/MAX TEMPERATU-

F1.19

RE LIMITATION

Setting if controller should respect min. and max. tempe­rature limitations of certain sensor by control of output.
This function is usefull by thermostatic operation of
output, where min. and max. temperature limitations of
particular sensor should also be respected.

0- NO
1- MIN OFF
2- MAX ON
3- MIN OFF & MAX ON
4- MIN ON
5- MAX OFF
6- MIN ON & MAX OFF

value

0

SENSOR FOR MIN/MAX

F1.20

TEMPERATURE LIMI­TATION

Selection of sensor for the MIN/MAX limitation.

1- T1 5- T5
2- T2 6- T6
3- T3 7- T7
4- T4

Table with description of parameters :

Para-

Function Parameter description Setting range Default

meter

OUTPUT PROGRAM-

F2.1

MING

DEPENDENCE TO

F2.2

OTHER OUTPUTS

F2.3 DEPENDENT OUTPUT

TIME PROGRAM FOR

F2.4

OUTPUT

THERMOSTATIC OPE-

F2.5

RATION OF OUTPUT

TYPE OF AUXILIARY

F2.6

HEAT SOURCE

Selection of output for programming.

Define dependence of programmed output to other
controller's outputs.
&- selected relay has to be switched-on for programmed
output to be able to switch- on
&!- selected relay has to be switched-off for programmed
output to be able to switch- on
I- programmed output will switch-on always when se­lected relay is switched-on
I!- programmed output will always switch- on when the
selected relay is switched-off
Selection of output on which depends operation of
programmed output.

Selection of required time program for programmed
output.

Selection if programmed output operates as a thermostat.

Selection of type of heating source.

0- NO 4- R4
1- R1 5- R5
2- R2 6- R6
3- R3

0- NO
1- &
2- &!
3- I
4- I!

1- R1 4– R4
2- R2 5– R5
3- R3 6– R6

0- NO
1- P1
2- P2
3- P3
4- P4
5- SEL. PROG. TIMER

0- NO
1- YES
2- YES, INVERTED
3- YES, AUX. SOURCE
4- YES, CASC. SOURCE

1- BURNER
2- EL. HEATER
3- HEAT PUMP

5*

value

0*

0

*

0

0

0

* Depends on the controller model.

Service settings manual

40

Para-

Function Parameter description Setting range Default

meter

F2.7

F2.8

SENSOR FOR
THERMOSTATIC
OPERATION

THERMOSTAT
HYSTERESIS

Selection of sensor for thermostatic operation.

Hysteresis for thermostatic operation. 1 ÷ 30 °C

1- T1 2- T2
3- T3 4- T4
5- T5 6- T6

value

4*

4

AUXILIARY HEAT

F2.9

SOURCE - DE­LAYED ACTIVATION

AUXILIARY HEAT

F2.10

SOURCE - STAND­BY AT MIN. TEMPE­RATURE

DIFFERENTIAL

F2.11

THERMOSTAT

HEAT SOURCE

F2.12

SENSOR FOR DIFF.
THERMOSTAT

HEAT SINK SEN-

F2.13

SOR FOR DIFF.
THERMOSTAT

SWITCH- ON DIFFE-

F2.14

RENCE FOR DIFFE­RENTIAL THERMO­STAT

SWITCH- OFF DIF-

F2.15

FERENCE FOR
DIFFERENTIAL
THERMOSTAT

CIRCULATION ON

F2.16

OUTPUT

SWITCH-ON IMPUL-

F2.17

SE / CIRCULATION
PUMP RUNNING
TIME

* Depends on the controller model.

Selection if auxiliary heat source should activate immediately or with
delay if the collectors have trend and tendency to warm the water to
requested temperature. Delay time is considered as a time in which
the collectors should warm the water to requested temperature.
Auxiliary heat source will activate immediately if collectors don't have
trend and tendency to warm the water to requested temperature in
setted delayed activation time.
Selection if auxiliary heat source should permanently heat the water
to min. temperature.

Selection if programmed output should operate as a differential
thermostat.

Selection of heat source sensor (higher temperature) for differential
thermostat.

Selection of heat sink sensor (lower temperature) for differential
thermostat.

Switch -on difference setting for differential thermostat. 4 ÷ 30 °C

Switch -off difference setting for differential thermostat. 1 ÷ 20 °C

Selection if output should be used for hot water circulation and the
way it should operate.
1- circulation with pump running and standby time
2- circulation is activated with flow switch on terminal T3 and is
running for setted running time
3- circulation is activated with flow switch on terminal T4 and is
running for setted running time
4- circulation is activated with flow switch on terminal T5 and is
running for setted running time
5- circulation is activated with flow switch on terminal T6 and is
running for setted running time

This function activates output for setted time. After setted time expi­res, the output is switched off, regardless to other switch-on or switch

-off commands.
This setting is especially useful for control of support pump in Drain­back systems.
Setting 0 means there is no delay and the output should activate
immedately and stay activated for the whole time of switch-on com­mand.

0- NO DELAY
1 ÷ 1440 min­DELAY

0- NO
1- YES, BY TIME
PR.
2- ALWAYS

0- NO
1- YES
2- YES, INVERTED

1- T1 5- T5
2- T2 6- T6
3- T3 7- T7
4- T4
1- T1 5- T5
2- T2 6- T6
3- T3 7- T7
4- T4

0- NO
1- YES, RUN/
STANDBY TIME
2- YES, T3
3- YES, T4
4- YES, T5
5- YES, T6
6- YES, T7

0 ÷ 3600 s

0

0

0

3*

4*

8

3

0*

0

41

Service settings manual

Para-

Function Parameter description Setting range Default

meter

SWITCH-ON DE-

F2.18

LAY / CIRCULATI­ON PUMP STANDBY
TIME

MIN/MAX

F2.19

TEMPERATURE
LIMITATION

SENSOR FOR MIN/

F2.20

MAX TEMPERATU­RE LIMITATION

This function delays activation of output for setted time. Output is
activated when setted delay time expires.
REMARK: If delay time is longer as time of switch-on period the
output won't activate.
Setting 0 means there is no delay and the output should activate
immedately and stay activated for the whole time of switch-on com­mand.

Setting if controller should respect min. and max. temperature limita­tions of certain sensor by control of output. This function is usefull by
thermostatic operation of output, where min. and max. temperature
limitations of particular sensor should also be respected.

Selection of sensor for the MIN/MAX limitation.

0 ÷ 3600 s

0- NO
1- MIN OFF
2- MAX ON
3- MIN OFF & MAX
ON
4- MIN ON
5- MAX OFF
6- MIN ON & MAX
OFF

1- T1 5- T5
2- T2 6- T6
3- T3 7- T7
4- T4

Table with description of parameters :

Para-

Function Parameter description Setting range Default

meter

OUTPUT PROGRAM-

F3.1

MING

DEPENDENCE TO

F3.2

OTHER OUTPUTS

F3.3 DEPENDENT OUTPUT

TIME PROGRAM FOR

F3.4

OUTPUT

THERMOSTATIC OPE-

F3.5

RATION OF OUTPUT

TYPE OF AUXILIARY

F3.6

HEAT SOURCE

* Depends on the controller model.

Selection of output for programming.

Define dependence of programmed output to other
controller's outputs.
&- selected relay has to be switched-on for programmed
output to be able to switch- on
&!- selected relay has to be switched-off for programmed
output to be able to switch- on
I- programmed output will switch-on always when se­lected relay is switched-on
I!- programmed output will always switch- on when the
selected relay is switched-off
Selection of output on which depends operation of
programmed output.

Selection of required time program for programmed
output.

Selection if programmed output operates as a thermostat.

Selection of type of heating source.

Service settings manual

42

0- NO 4- R4
1- R1 5- R5
2- R2 6- R6
3- R3
0- NO
1- &
2- &!
3- I
4- I!

1- R1 4– R4
2- R2 5– R5
3- R3 6– R6
0- NO
1- P1
2- P2
3- P3
4- P4
5- SEL. PROG. TIMER
0- NO
1- YES
2- YES, INVERTED
3- YES, AUX. SOURCE
4- YES, CASC. SOURCE
1- BURNER
2- EL. HEATER
3- HEAT PUMP

value

0

0

5*

value

0*

0

*

0

0

0

Para-

Function Parameter description Setting range Default

meter

F3.7

F3.8

SENSOR FOR
THERMOSTATIC
OPERATION

THERMOSTAT
HYSTERESIS

Selection of sensor for thermostatic operation.

Hysteresis for thermostatic operation. 1 ÷ 30 °C

1- T1 2- T2
3- T3 4- T4
5- T5 6- T6

value

4*

4

AUXILIARY HEAT

F3.9

SOURCE - DE­LAYED ACTIVATION

AUXILIARY HEAT

F3.10

SOURCE - STAND­BY AT MIN. TEMPE­RATURE

DIFFERENTIAL

F3.11

THERMOSTAT

HEAT SOURCE

F3.12

SENSOR FOR DIFF.
THERMOSTAT

HEAT SINK SEN-

F3.13

SOR FOR DIFF.
THERMOSTAT

SWITCH- ON DIFFE-

F3.14

RENCE FOR DIFFE­RENTIAL THERMO-

SWITCH- OFF DIF-

F3.15

FERENCE FOR
DIFFERENTIAL

CIRCULATION ON

F3.16

OUTPUT

SWITCH-ON IMPUL-

F3.17

SE / CIRCULATION
PUMP RUNNING
TIME

* Depends on the controller model.

Selection if auxiliary heat source should activate immediately or with
delay if the collectors have trend and tendency to warm the water to
requested temperature. Delay time is considered as a time in which
the collectors should warm the water to requested temperature.
Auxiliary heat source will activate immediately if collectors don't have
trend and tendency to warm the water to requested temperature in
setted delayed activation time.
Selection if auxiliary heat source should permanently heat the water
to min. temperature.

Selection if programmed output should operate as a differential
thermostat.

Selection of heat source sensor (higher temperature) for differential
thermostat.

Selection of heat sink sensor (lower temperature) for differential
thermostat.

Switch -on difference setting for differential thermostat. 4 ÷ 30 °C

Switch -off difference setting for differential thermostat. 1 ÷ 20 °C

Selection if output should be used for hot water circulation and the
way it should operate.
1- circulation with pump running and standby time
2- circulation is activated with flow switch on terminal T3 and is
running for setted running time
3- circulation is activated with flow switch on terminal T4 and is
running for setted running time
4- circulation is activated with flow switch on terminal T5 and is
running for setted running time
5- circulation is activated with flow switch on terminal T6 and is
running for setted running time
This function activates output for setted time. After setted time expi­res, the output is switched off, regardless to other switch-on or switch

-off commands.
This setting is especially useful for control of support pump in Drain­back systems.
Setting 0 means there is no delay and the output should activate
immedately and stay activated for the whole time of switch-on com­mand.

43

0- NO DELAY
1 ÷ 1440 min­DELAY

0- NO
1- YES, BY TIME
PR.
2- ALWAYS
0- NO
1- YES
2- YES, INVERTED

1- T1 5- T5
2- T2 6- T6
3- T3 7- T7
4- T4
1- T1 5- T5
2- T2 6- T6
3- T3 7- T7
4- T4

0- NO
1- YES, RUN/
STANDBY TIME
2- YES, T3
3- YES, T4
4- YES, T5
5- YES, T6
6- YES, T7

0 ÷ 3600 s

Service settings manual

0

0

0

3*

4*

8

3

0*

0

Para-

Function Parameter description Setting range Default

meter

SWITCH-ON DELAY /

F3.18

CIRCULATION PUMP
STANDBY TIME

MIN/MAX TEMPERATU-

F3.19

RE LIMITATION

This function delays activation of output for setted time.
Output is activated when setted delay time expires.
REMARK: If delay time is longer as time of switch-on
period the output won't activate.
Setting 0 means there is no delay and the output should
activate immedately and stay activated for the whole time
of switch-on command.

Setting if controller should respect min. and max. tempe­rature limitations of certain sensor by control of output.
This function is usefull by thermostatic operation of
output, where min. and max. temperature limitations of
particular sensor should also be respected.

0 ÷ 3600 s

0- NO
1- MIN OFF
2- MAX ON
3- MIN OFF & MAX ON
4- MIN ON
5- MAX OFF
6- MIN ON & MAX OFF

value

0

0

SENSOR FOR MIN/MAX

F3.20

TEMPERATURE LIMI­TATION

Selection of sensor for the MIN/MAX limitation.

1- T1 5- T5
2- T2 6- T6
3- T3 7- T7
4- T4

FACTORY SETTINGS

In the menu “FACTORY SETTINGS” there are software tools to help with setting the
controller.

RESET OF ALL CONTROLLER PARAMETERS

Restores all settings of parameters P1, P2, P3, S1 (except S1.1), S2, S3, W,
F1, F2* and F3* to default values.

RESET OF TIME PROGRAMS
Restores default time programs.

RESET OF ALL CONTROLLER SETTINGS AND RESTART INITIAL SETUP
Restores all parameters to default values and starts the initial setup.

SAVE USER'S SETTINGS

Save current parameter values as user's settings.
All sensors marked with an error (ERR) are reset to status - - - (disconnected
sensor).

LOAD USER'S SETTINGS

Load previously saved user's settings.

Before performing of the commands stated above, the
controller requires a confirmation of the selected com­mand.

5*

* Depends on the controller model.

Service settings manual

44

INSTALLATION MANUAL

CONTROLLER INSTALLATION

The SGC controllers are installed directly on the wall or on DIN rail or in the opening of
the solar group system.

WALL INSTALLATION

Install the regulator inside in a dry place, where it is not exposed to any strong electro­magnetic fields.
The controller is most common installed on the wall in the boiler room. Installation on the
wall is carried out according to the following procedure:

1

1. In the area of installation drill 2 holes with 6 mm in diameter, app. 40 mm deep.

Centres of holes must be 120 mm apart vertically.

Insert screws anchors. Screw the screw in the upper anchor in a way that approximate­ly 4 mm of gap remains between the screw head and wall.

45

Installation manual

2

2. Hang the controller on the upper screw.

3. Insert the lower screw and screw it in.

MARKING AND DESCRIPTION OF TEMPERATURE SENSORS

TABLE: Resistance values for temperature sensors type Pt-1000

3

Temperature

[°C]

-20 922 35 1136 90 1347 145 1555

-15 941 40 1155 95 1366 150 1573

-10 961 45 1175 100 1385 155 1592

-5 980 50 1194 105 1404 160 1611

10 1039 65 1252 120 1461 175 1666
15 1058 70 1271 125 1480 180 1685
20 1078 75 1290 130 1498 185 1703

25 1097 80 1309 135 1515 190 1722

30 1117 85 1328 140 1536 195 1740

Installation manual

Resistance

[]

0 1000 55 1213 110 1423 165 1629
5 1020 60 1232 115 1442 170 1648

Temperature

[°C]

Resistance

[]

Temperature

[°C]

46

Resistance

[]

Temperature

[°C]

Resistance

[]

CONTROLLER'S ELECTRIC CONNECTION

Each project with differential controller needs to base exclusively on customer
design and calculations and needs to be in compliance with valid rules and
regulations. Pictures, diagrams and text in this manual are intended solely as
an example and the manufacturer does not accept any responsibility for them.

If you use content of this manual as a base for your project, then you carry
also full responsibility for it. Responsibility of publisher for unprofessional, wrong and
false information and consecutive damage are explicitly excluded. We retain the right for
technical errors, mistakes, changes and corrections without prior notice.

Installation of controlling devices should be done by an expert with suitable qualifications
or by an authorised organisation. Before you deal with the main wiring, make sure that the
main switch is switched off.
You have to follow the rules for low-voltage installations IEC 60364 and VDE 0100, law
prescriptions for prevention of accidents, law prescriptions for environmental protection
and other national regulations.
Before you open the housing make sure all poles of electric supply are disconnected. Not
following the rules this may lead to serious injuries such as burns or even risk of death.

The controller must be connected to the power supply via a separating switch for all
poles. The distance between poles by open contact must be at least 3 mm.
The relays R2 and R3 sre designed as semi conductor relays for pump speed control.

All low-voltage cables, such as temperature sensor cables, have to be routed separately
from mains voltage cables. All connections of temperature sensors are carried out to the
left, and main voltage connections to the right side of the controller.

Fuse

Spare fuse

47

Installation manual

IMPULSE FLOW METER INSTALLATION

The flow meter is installed in the return pipe of the solar system. When installing the flow
meter please refer to the user manual that is included. After installing the flow meter you
have to set operation parameters in the function parameters W.

CONNECTING THE ELECTRONIC FLOW METERS VFS (VORTEX FLOW SENSOR) *

Flowmeter is installed in the return pipe of the solar system. Electrical connection to the
controller is carried out using a cable that came with the flow meter. When installing follow
the instructions. After installing the flow meter you have to set operation parameters in the
function parameters W.

User and settings manual

48

CONNECTION OF A HIGH-EFFICIENCY PUMP WITH AN EXTERNAL CONTROL
SIGNAL

The SGC controller enables the regulation of high-efficiency pump rotation with PWM
external control signal or 0÷10 V. This type of rotation regulation is activated by setting the
parameter S3.1=2 or 4 for bypass pump R2 and R3. After connecting the pump, you have
to set the parameter S3.1 to S3.6 for the R2 pump and parameter S3.7 to S3.12 for the
R3 pump.

SETTING THE FLOW IN A SOLAR SYSTEM AND TESTING THE CONTROL
FUNCTION

Based on the surface of the installed collectors, the rated system flow has to be deter­mined, ranging from 0.5 to 1.2 l/min for each square meter of solar collectors or according
to the manufacturer's instructions (example: for 3 solar collectors with a total surface of 6
m2, the rated flow in the system is 5,4 l/min, with the selected flow of 0,9 l/min per square
meter of a collector).

TESTING THE FUNCTIONING OF RPM REGULATION FOR CLASSIC BYPASS PUMPS

Manually turn on the bypass pump to maximum rotation (see section Manual operation on
page 20). Set the speed on the bypass pump to the rate, where the pump slightly exceeds
the calculated rated system flow. Use the regulation valve to adjust the flow in the system
to be equal to the calculated rated flow. On the controller, set the pump rotation to 40 %
and check whether the float on the flow meter is lifted. If there is no flow in the system, set
the next rotation rate on the controller, namely 55 %, and check the flow again. If there is
still no flow, you need to set the next pump rotation rate on the controller, namely 70 %, or
increase the rated system flow and repeat the procedure.
If you had to increase the initial pump rotation rate in the test, the initial phase of pump
function has to be entered into the parameter S3.2 for the R2 pump and S3.8 for pump

R3.

.

49

Service settings manual

TESTING THE FUNCTIONING OF PWM / 0-10V REGULATION FOR HIGH-EFFICIENCY
BYPASS PUMPS

Completely open the regulation valve for the regulation of the flow in the system. Manually

set the rotation (see page 20), where the pump achieves the rated flow in the system.
Enter this value into the parameter S3.5 for the R2 pump. Now you have to check the min­imum rotation, at which the pump still enables flow in the system. This is done by decreas­ing pump rotation to the rate, where the pump still enables a constant flow in the system.
Enter the minimum pump rotation into the parameter S3.2 for the pump R2 and S3.8 for
pump R3.

* Only SGC36HV, SGC67HV.

TEMPERATURE SIMULATION MODE

SGC controller has a special function which enables user, to simulate temperature for
each sensor and through that study behaviour and operation of the controller. This func­tion is intended for cases of maintenance, malfunctions or suspected false controller oper­ation. Simulation mode is activated in the following way. Press key to select screen
with display of hydraulic scheme. Now press and hold key for 10 seconds. Controller
switches to simulation mode. Press button to scroll between sensors and button
or to change temperature of the selected sensor. Controller changes tem­perature symbol from T to S, when the temperature is simulated. Output is activated ac­cordingly to selected scheme and simulated or actual temperatures.
Simulation mode can be cancelled by pressing button or if for more than 5 minutes no
button is pressed.

Service settings manual

50

TECHNICAL DATA

Technical characteristics - controller

Dimensions:................................................................. 113mm x 163mm x 48mm

Controller weight ......................................................... 391g

Controller housing ....................................................... ASA - thermoplastics

Supply voltage ............................................................. 230 V ~ , 50 Hz

Power consumption ..................................................... 5 VA

Cross-sectional area of network conductors................ 0.75 to 1.5mm2

Degree of protection .................................................... IP20 according to EN 60529

Safety class ................................................................. I according to EN 60730-1

Permissible ambient temperature ................................ 5 °C to +40 °C

Permissible relative humidity ...................................... max. 85 % rH at 25 °C

Storage temperature ................................................... -20 °C to +65 °C

Relay output

R1 ................................................................................ pot. free, max. 4 (1) A ~, 230 V ~

R4, R5, R6................................................................... 4 (1) A ~, 230 V ~

Triac output

R2, R3 ......................................................................... 1 (1) A ~, 230 V~

External control signal Y2, Y3

PWM .............................................................................. 1 kHz, 5 mA, 13.2 V

Analogue ......................................................................... 0÷10 V, max 3 mA

Program timer Type ..................................................... 7-day program timer

Min. interval ................................................................. 15 min

Accuracy of the installed program timer ...................... ± 5 min / year

Program class ............................................................. A

Data storage without power supply ............................. min. 10 years

Technical characteristics - sensors

Temperature sensor type ............................................ Pt1000 or KTY10

Sensor resistance

Pt1000 ......................................................................... 1078 Ohm at 20 °C

KTY10 ......................................................................... 1900 Ohm at 20 °C

Temperature scope of use

Outdoor sensor AF ...................................................... -25 ÷ 65 °C, IP32

Immersion sensor TF .................................................. -25 ÷ 150 °C, IP32

Surface sensor VF ....................................................... 0 ÷ 85 °C, IP32

Gas exhaust sensor CF ............................................... 20 ÷ 350 °C, IP32

Min. cross-sectional area of sensor cables ................. 0.3 mm2

Max. length of sensor cables ....................................... max. 30 m

51

Technical data

DISPOSAL OF OLD ELECTRICAL & ELECTRONIC EQUIPMENT

Discarding old electrical and electronic equipment (valid for EU member states and other
European countries with organized separate waste collection).

This symbol on the product or packaging means the product cannot be
treated as a household waste and it has to be disposed of separately via
designated collection facilities for old electrical and electronic equipment
(OEEO). The correct disposal and separate collection of your old appli­ance will help prevent potential negative consequences for the environ­ment and human health. It is a precondition for reuse and recycling of
used electrical and electronic equipment. For more detailed information
about disposal of your old appliance, please contact you city office, waste
disposal service or the shop where you purchased the product.

Declarations and Statemens

52

Differenzregler
SGC36, SGC36HV, SGC67, SGC67HV

EINLEITUNG

Differenzregler SGC sind moderne, von Mikroprozessoren gesteuerte Geräte. Die Diffe­renzregler benutzen Digitale und SMT- Technologie.

Diese Geräte eignen sich für die Regulierung der Brauchwassererwärmung durch Solar­kollektoren oder für die Regulierung der Brauchwassererwärmung mit Festbrennstoffkes­seln, elektrischen Heizungen oder anderen Energiequellen.

Für die erste Inbetriebnahme des Reglers, siehe REGLEREINSTELLUNG
BEI ERSTEINSCHALTUNG DES REGLERS (Seite 56)!

53

INHALT

BEDIENUNGSANLEITUNGEN

Aussehen des Reglers ............................................................................................. 55

Reglereinstellung bei Ersteinschaltung des Reglers ................................................. 57

Graphischer LCD Display und Datendarstellung....................................................... 59

Beschreibung der Symbole am Display ................................................................... 60

Hilfebildschirm, Meldungen und Warnungen ............................................................ 61

Öffnen des Menüs und der Navigation ...................................................................... 62

Menüstruktur und Menübeschreibung ...................................................................... 63

Temperatureinstellung .............................................................................................. 66

Benutzerfunktionen ................................................................................................... 67

Betriebsartenwahl .................................................................................................... 68

Zeitprogramme ......................................................................................................... 69

Grundeinstellungen ................................................................................................... 72

Display Einstellung .................................................................................................... 73

Daten Kontrolle ......................................................................................................... 74

WARTUNGSANLEITUNGEN

Reglerparameter ....................................................................................................... 75

Grundparameter ........................................................................................................ 75

Wartungsparameter .................................................................................................. 78

Wärmemessungparameter ....................................................................................... 84

Energiemessungen ................................................................................................... 86

Parameter für die programmierung der freien Ausgänge .......................................... 86

Werkseinstellungen ................................................................................................... 94

MONTAGEANLEITUNGEN

Montage des Reglers ................................................................................................ 95

Wandmontage........................................................................................................... 95

Fühlerbezeichnung und Fühlerbeschreibung ............................................................ 96

Elektrische Anbringung des Reglers ......................................................................... 97

Anbringung des Impuls- Volumenmessteils .............................................................. 98

Anschluss von elektronischen Durchflussmesser VFS (Vortex Flow Sensor) .......... 98

Anschluss einer Hocheffizienz Pumpe durch ein externes Steuersignal ................... 99

Durchflussreinstellung im Solarsystem und Regler Funktionstest............................. 99

Temperatur-Simulation Modus ................................................................................ 100

Technische Daten ................................................................................................... 101

Entsorgung von gebrauchten elektrischen und elektronischen Geräten ................. 102

Hydraulik– und elektroschemas .............................................................................. 103

Montage protokoll ................................................................................................... 139

54

BEDIENUNGSANLEITUNGEN

AUSSEHEN DES REGLERS

1

2

3

4

5

1

Graphisches Display

2

Taste
(Esc – zurücksetzen)

3

Taste (Hilfe)

5

Deckelbefestigungsschraube

6

Taste
(Menüanwahl, Anwahlbestätigung)

7

Taste
(Bewegung nach rechts, Wertzunahme)

6

7

8

Taste

4

(Bewegung nach links, Wertabnahme).

55

8

Gerätdeckel

Bedienungsanleitungen

REGLEREINSTELLUNG BEI ERSTEINSCHALTUNG DES REGLERS

Die Differenzregler SGC beinhalten eine innovative Lösung, die eine Einstellung des Reg­lers in nur zwei Schritten ermöglicht.

Bei der Ersteinschaltung des Reglers ans Netz wird, nach dem Anzeigen der Programm­version, auf dem Display der 1. Schritt zur Einstellung des Reglers angezeigt.

1. SCHRITT

Mit den Tasten und wird die gewünschte Sprache angewählt. Die Spra­che mit der Taste bestätigen.

Nach der Bestätigung der ausgewählten Sprache, ver­langt der Regler noch eine Bestätigung mit der Tas­te .
Haben Sie versehentlich die falsche Sprache ange­wählt, blättern Sie zurück, bis zur Sprachenauswahl mit
der Taste .

Falls Sie die gewünschte Sprache am ersten Display nicht finden können,
blättern Sie mit der Taste bis zum Nächsten weiter.

Bedienungsanleitungen

56

2. SCHRITT

Jetzt wird das Hydraulische Schema des Reglerbetriebs
ausgewählt. Zwischen den Schemen bewegen Sie sich
mit den Tasten und . Das angewählte
Schema wird mit Drücken auf die Taste bestätigt.

Nach der Bestätigung des ausgewählten Schemas, ver­langt der Regler noch eine Bestätigung der richtigen Aus­wahl mit der Taste .
Haben Sie versehentlich das falsche Schema angewählt,
blättern Sie zurück, bis zur Auswahl des Schemas mit
der Taste .

Das gewählte Hydraulische Schema, kann später mit dem Wartungsparame­ter S1.1 verändert werden.

Erneute Einstellung des Reglers!

Schalten sie die Stromversorgung des Reglers aus. Drücken und halten Sie
die Taste und schalten die Stromversorgung ein. Der Regler wird rese­tiert und kann erneut in 2-Schritten eingestellt werden.

ACHTUNG!

Alle vorherigen Einstellungen werden damit gelöscht.

57

Bedienungsanleitungen

GRAPHISCHER LCD DISPLAY UND DATENDARSTELLUNG

Alle wichtigen Daten sind auf dem graphischen LCD Display ersichtlich.

BESCHREIBUNG UND AUSSEHEN DES HAUPTDISPLAYS

Die Betriebsart des Reglers

Aktives Zeitprogramm

Gemessene
Temperaturen,
Zustand des
Relaisaus­gangs und
andere Daten

Aktive Funktionen

Zeit
und
Datum

2s

Warnungen

Ist-Temperatur

Zustand der
Relaisausgänge

Graphische Darstellung
des Hydraulikschemas

Erweiterte Darstellung der Temperatur:

Ist-Temperatur
Soll-Temperatur

Um die Temperatur und andere Daten durchzusehen, benutzt man die Tasten und
. Die Nummer der Fühler und die Menge der angezeigten Daten, die im Display zu
sehen sind, hängen mit dem gewählten Hydraulikschema und der Reglerbestimmungen
zusammen.

Welche Daten in der Hauptanzeige gezeigt werden, hängt von dem ausge­wählten Schema ab. Wenn wir die Anzeige ändern wollen, wählen wir mit
den Tasten oder die gewünschten Daten, und bestätigen die
Auswahl mit drücken der Taste für 2 Sekunden.

Bedienungsanleitungen

58

BESCHREIBUNG DER SYMBOLE AM DISPLAY

Regler arbeitet im automatischen Modus nach dem Zeitprogramm ,

SYMBOLE ZUR DARSTELLUNG DER BETRIEBSART

Symbol Beschreibung

Regler arbeitet im automatischen Modus

R1, R2, R3, …, R6

R1, R2, R3, …, R6

R1

oder R1

R1, R2, R3, …, R6

, oder .
ON und OFF stellen den aktuellen Stand des Zeitprogramms dar.

Manueller Betrieb

Regler ausgeschaltet

Einmaliges Einschalten der Brauchwassererwärmung

Urlaubmodus eingeschaltet

Rückkühlung des Speichers

Überhitzungsschutz der Sonnenkollektoren eingeschaltet

Frostschutz der Sonnenkollektoren eingeschaltet

Legionellenschutzfunktion eingeschaltet

Zustand des Relaisausgangs ON*
OFF*

Der freie Relaisausgang hat eine programmierte Funktion
(Parameter F1, F2* und F3)*

Invertierte Arbaitsweise der Ausgänge

* Hängt vom Reglermodel ab.

Drehzahl-Leistungsgrad der Pumpenregelung R2 und R3*

Impuls-Einschaltung der Pumpe- Röhrenkollektoren (Parameter S2.2)

59

Bedienungsanleitungen

SYMBOLE ZUR DARSTELLUNG DER TEMPERATUR UND ANDERER DATEN

Symbol

T1, T2, T3, T4, T5, T6, T7

Beschreibung

Sonnenkollektortemperatur

Temperatur des Brauchwassererwärmers oder des
Wärmespeichers - unten

Temperatur des Brauchwassererwärmers oder des
Wärmespeichers - oben

Temperatur des Flüssigbrennstoffkessels

Temperatur des Festbrennstoffkessels

Temperatur des Kessels für Pellets

Außentemperatur

Temperatur des Beckenwassers

Vorlauftemperatur oder Rücklauftemperatur

Ist-Temperatur

Soll-Temperatur oder ausgerechnete Temperatur

Fühlertemperatur T1, T2, T3, T4, T5, T6 und T7

WARNSYMBOLE

Symbol Beschreibung

Meldung

Im Falle einer Überschreitung der maximalen Temperatur oder des Ein­schaltens der Schutzfunktion blinkt auf der Anzeige ein entsprechendes
Symbol. Wenn die maximale Temperatur nicht mehr überschritten ist oder
sich die Schutzfunktion wieder abgeschaltet hat, wird auf der Anzeige ein
entsprechendes Symbol angezeigt. Mit dem Drücken der Taste kön­nen Sie die vorhandenen Meldungen durchsehen.

Warnung

Im Falle einer Störung des Fühlers, eines Schadens am Volumenmessteil
oder an der Umwälzpumpe für Sonnenkollektoren blinkt auf der Anzeige
ein entsprechendes Symbol. Im Falle, dass die Störung beseitigt wurde,
wird auf der Anzeige ein entsprechendes Symbol angezeigt. Mit dem Drü­cken der Taste können Sie die vorhandenen Warnungen durchse­hen.

Bedienungsanleitungen

60

HILFEBILDSCHIRM, MELDUNGEN UND WARNUNGEN

Mit dem Drücken der Taste können Sie den Hilfebildschirm, Meldungen und Hinweise
abrufen. Es öffnet sich ein neues Fenster mit folgenden Möglichkeiten.

Verfügbare Möglichkeiten:

Kurze Einleitungen
Kurze Einleitungen für Regler betrieb.

Version des Reglers
Anzeige des Models und der Softwareversion des Reglers.

Meldungen

Liste der Überschreitungen der maximalen Temperatur und der Aktivierun­gen der Schutzfunktionen. Mit dem Drücken der Tasten und
können Sie sich durch die Liste der Meldungen bewegen.
Mit der Taste können Sie die Liste der Ereignisse verlassen.

Warnungen

Liste der Fühler-, Volumemessteil- oder Umwälzpumpestörungen. Mit dem
Drücken der Tasten und können Sie sich durch die Liste der
Warnungen bewegen.
Mit der Taste können Sie die Liste der Ereignisse verlassen.

Löschung der Warnungen

Mit dem Drücken der Taste können Sie Meldungsliste und Warnungsliste
löschen. Alle Fühler, die nicht angeschlossen sind aus der Fehlerliste lö­schen.

Achtung: Fühler, die für das Funktionieren des Reglers notw endig
sind, können nicht gelöscht werden.

61

Bedienungsanleitungen

ÖFFNEN DES MENÜS UND DER NAVIGATION

Das Menü der Benutzereinstellungen wird mit Hilfe von graphischen Symbolen ausge­führt.

Um das Menü zu öffnen, drückt man die Taste . Innerhalb des Menüs bewegt man
sich mit den Tasten und , mit der Taste wird die Wahl bestätigt.
Mit dem Drücken auf die Taste wird man auf das vorherige Display zurückgesetzt.

Wenn eine zeitlang keine Taste gedrückt wird, schaltet sich die Bildschirmbe­leuchtung ab. In dem Fall, wird sie mit dem Drücken einer beliebigen Taste
wieder eingeschaltet.

Bedienungsanleitungen

62

MENÜSTRUKTUR UND MENÜBESCHREIBUNG

TEMPERATUREINSTELLUNG

Soll-Temperatur des Brauchwassererwärmers oder des Wärmespeichers ­unten*

Soll-Temperatur des Brauchwassererwärmers oder des Wärmespeichers ­oben*

Soll-Temperatur des Beckenwassers

Soll-Rücklauftemperatur

BENUTZERFUNKTIONEN

Einmaliges Einschalten der Brauchwassererwärmung

Urlaubmodus

Function Abshalten

BETRIEBSART

Automatikbetrieb

Ausschaltung des Reglers

Manueller Betrieb

ZEITPROGRAMME

ZEITPROGRAM AUSWAHL

Ohne Zeitprogramm

Zeitprogramm #1

Zeitprogramm #2

* n – ist die Folgenummer des Brauchwassererwärmers oder des Wärmepeichers. Wenn es im System nur einen Brauchwassererwärmer

oder nur einen Heizspeicher gibt, dann wird auf der Ikone keine Folgenummer dargestellt.

63

Bedienungsanleitungen

Zeitprogramm #3

Zeitprogramm #4

ZEITPROGRAM EINSTELLUNG

Zeitprogramm #1

Zeitprogramm #2

Zeitprogramm #3

Zeitprogramm #4

GRUNDEINSTELLUNGEN

Sprachenauswahl

Zeit und Datum

DISPLAY EINSTELLUNG

Dauer der aktiven Displaybeleuchtung

Intensität der aktiven Displaybeleuchtung

Intensität der inaktiven Displaybeleuchtung

Kontrast des Displays

DATEN KONTROLLE

Numerische und graphische Darstellungen der gewonnenen Energie

Graphische Darstellungen der gemessenen Temperaturen für die vergangene
Woche

Graphische Darstellungen der Temperaturen des aktuellen Tages

Betriebsstundenzähler der Relaisausgänge

Spezielle Wartungsdaten

Bedienungsanleitungen

64

REGLERPARAMETER

Differenzen und Hysteresen

Minimale und maximale Temperaturen

Betriebsparameter

WARTUNGSPARAMETER

Wartungsparameter 1

Wartungsparameter 2

Wartungsparameter 3

ENERGIEMESSUNG

PARAMETER FÜR FREIE BETRIEBSPROGRAMMIERUNG DES AUSGÄNGE

Freie Betriebsprogrammierung des Ausgangs

Freie Betriebsprogrammierung des Ausgangs*

Freie Betriebsprogrammierung des Ausgangs*

WERKSEINSTELLUNGEN

Reset der Parameter des ausgewählten Hydraulikschemas

Reset der Reglereinstellungen

Reset aller Zeitprogramme

Benutzereinstellungen speichern

Benutzereinstellungen laden

* Hängt vom Reglermodel ab.

65

Bedienungsanleitungen

TEMPERATUREINSTELLUNG

Im Menü „TEMPERATUREINSTELLUNG“ sind nur die Werte angezeigt, bei welchen man am
ausgewählten Hydraulikschema die Soll-Temperatur einstellen kann.

Wenn mit den Tasten , und die gewünschte Temperatur angewählt
wird, öffnet sich eine neue Displayanzeige:

Momentaner Wert
Montagestelle
des Fühlers

Graphische
Darstellung

Momentaner Wert
der Soll-Temperatur
(analoge Darstellung)

der Soll-Temperatur

(numerische Darstellung)

Zuletzt gespeicherte

Werteinstellung

Werkseinstellungswert

Einstellbereich

Mit den Tasten und wählt man die gewünschte Temperatur und mit der Tas­te

bestätigt man sie.

Das Einstellen verlässt man mit dem Drücken der Taste .

Bedienungsanleitungen

66

BENUTZERFUNKTIONEN

Benutzerfunktionen ermöglichen einen zusätzlichen Komfort und Funktionalität beim Ge­brauch des Reglers. Im Menü stehen Ihnen folgende Benutzerfunktionen zur Verfügung:

Einmaliges Einschalten der Brauchwassererwärmung

Diese Funktion benutzt man, wenn man ungeachtet anderer Kriterien, sofort die Brauch­wassererwärmung einschalten möchte.

Mit den Tasten und wählt man die Funktion aus und schaltet sie mit der
Taste ein. Das Einstellen verlässt man mit dem Drücken der Taste .

Das einmalige Einschalten der Brauchwassererwärmung ist nur bei Schemen
mit zusätzlicher Wärmequelle möglich (Heizöl, Gas, Pellets, Elektrizität).

Urlaubmodus

Die Funktion „Urlaubmodus“ aktiviert das Abkühlen des Speichers über Nacht und das bis
auf die minimale Temperatur (P2.3). Das Abkühlen erfolgt durch Sonnenkollektoren. So
wird es ermöglicht, dass das Solarsystem am nächsten Tag so lang wie möglich normal
betrieben wird.
Für Ablaufdatumeinstellung wählt man die Ikone noch einmal dann, wenn der Urlaubmo­dus schon angewählt ist.

Das Einschalten der Funktion „Urlaubmodus“ ist nur bei Schemen mit zusätzli­cher Wärmequelle möglich (Heizöl, Gas, Pellets, Elektrizität).

Function Abshalten

Sie können einen aktiven Funktion jederzeit abschalten, indem Sie das Ikone mit
den Tasten und wählen, und bestätigt es mit der Taste .

67

Bedienungsanleitungen

BETRIEBSARTENWAHL

Unter der Gruppe wird die gewünschte Betriebsart des Reglers ausgewählt.

Die gewünschte Betriebsart wählt man mit den Tasten und aus und bestä­tigt sie mit der Taste .

Das Einstellen verlässt man mit dem Drücken der Taste .

Beschreibung der Betriebsarten:

Automatikbetrieb.

Die Heizung ist aktiv.
Im Automatikbetrieb ermöglicht der Regler, dass die Funktion mit zusätzlichen
Energiequellen (z. B. Ölbrenner, Wärmepumpe, elektrischem Heizer...) einge­schaltet oder ausgeschaltet wird.
Zum Einschalten bzw. Ausschalten der zusätzlichen Quellen wählen Sie noch
einmal die Ikone , wenn der Automatikbetrieb schon ausgewählt wur­de. Es erscheint ein neues Fenster mit zusätzlichen Quellen, die Sie mit den
Tasten und auswählen. Mit der Taste wählen Sie die Quel­le, die Sie einschalten oder ausschalten möchten. Das Symbol oder
beginnt zu blinken. Mit den Tasten und wird der Status der
Quelle verändert. Die Einstellung verlässt man durch Drücken der Taste .

Ausschaltung des Reglers.
Der Regler funktioniert nicht und schaltet alle Relaisausgänge aus. Weiterhin
werden aber alle Temperaturen gemessen und angezeigt.

Manueller Betrieb.
Diese Betriebsart wird zum Test vom Heizsystem oder im Falle eines Scha­dens verwendet. Jeder Ausgang kann manuell eingeschaltet oder ausge­schaltet werden.

* Hängt vom Reglermodel ab.

Bedienungsanleitungen

Mit den Tasten und bewegt man
sich zwischen den einzelnen Ausgängen R1-
R6*. Der Ausgang, den man verändern
möchte, wird mit Drücken der Taste ange­wählt. ON, OFF, 40 %, 55 %, 70 %, 85 % oder
OFF fängt an zu blinken. Jetzt kann der
Ausgang mit den Tasten und
verändert werden. Die Einstellung bestätigt
man durch Drücken der Taste .

Mit der Taste verlässt man das Einstellme­nü.

68

ZEITPROGRAMME

Im Menü „ZEITPROGRAMME„ haben sie zwei Untermenüs – Auswahl der aktiven Zeit­programme und dem Zeitprogramm – Editor .

Auswahl des Aktiven Zeitprogrammes

In dem “AUSWAHL DES AKTIEVEN ZEITPROGRAMMES” Menü, sind fünf Einstellungs­möglichkeiten.

OHNE ZEITPROGRAMM
Betrieb ohne Zeitprogramm.

ZEITPROGRAMM #1
Betrieb nach dem Zeitprogram #1.

ZEITPROGRAMM #2
Betrieb nach dem Zeitprogram #2.

ZEITPROGRAMM #3
Betrieb nach dem Zeitprogram #3.

ZEITPROGRAMM #4
Betrieb nach dem Zeitprogram #4.

Zeitprogramm – Editor

In dem “ZEITPROGRAMM – EDITOR” Menü, einstellen und verändern wir die Zeitprograme.

Mit drücken der Tasten , und wählen Sie das Zeitprogramm zum ein­stellen oder ändern. Sie können zwischen Zeitprogrammen , , und
wählen.

69

Bedienungsanleitungen

Änderungen in den Zeitprogrammen:

Um das Zeitprogramm zu ändern, muss man erst mit den Tasten , und
das gewünschte Zeitprogramm anwählen. Eine neue Anzeige erscheint:

Nr. des Zeitprogramms

Ausgewählter Tag

Zeitlinie - Der Zeitprogramm für den
jeweiligen Tag wird angezeigt.

Zeitprogramm kopieren

Zeitprogramm einstellen

Erst mit den Tasten , und den Tag, an dem die Veränderung im Zeitpro­gramm stattfinden soll anwählen oder den Tag in andere Wochentage kopieren.

Jetzt mit den Tasten , und die Icon für die Einstellungen anwählen
oder die Icon für das Kopieren des Zeitprogramms anwählen.

Zeitprogramm einstellen

Eine neue Anzeige mit Zeitprogramm für den jeweiligen
Tag und drei Icons öffnen sich:

- Kursor bewegt sich frei

- Kursor OFF

- Kursor ON

Die Ikone verändert man mit hintereinander folgenden Drücken der Taste . Mit den
Tasten und bewegt man den Kursor entlang der Zeitlinie und stellt das
gewählte Zeitprogramm graphisch dar.
Das Einstellen des Zeitprogramms beendet man mit Drücken der Taste .

Bedienungsanleitungen

70

Zeitprogramm kopieren

Eine neue Anzeige mit dem Zeitprogramm für den je­weiligen Tag öffnet sich. Auf der oberen Displayhälfte
befindet sich das Feld für die Wahl des Wochentages
oder Gruppe der Tage in die man das Zeitprogramm
kopieren möchte. Die Wahl des Wochentages oder
Gruppe der Tage wählt man mit den Tasten ,
und aus.

Das Kopieren beendet man mit der Taste .

Werkseinstellungen der Zeitprogramme

Tag Einschaltintervall

MO-FR 05:00 - 07:30

13:30 - 22:00

SA-SO 07:00 - 22:00

Tag Einschaltintervall

MO-FR 06:00 - 22:00

SA-SO 07:00 - 23:00

Tag Einschaltintervall

MO-FR 05:30 - 22:00
SA-SO 06:00 - 23:00

Tag Einschaltintervall
MO-FR 14:00 - 22:00

SA-SO 07:00 - 22:00

71

Bedienungsanleitungen

GRUNDEINSTELLUNGEN

Das Menü „GRUNDEINSTELLUNGEN“ dient zur Einstellung der Sprache, der genauen Zeit
und des genauen Datums sowie der Einstellung des Displays.

Sprachenauswahl

Die Soll- Sprache wird mit den Tasten , angewählt und mit der Taste
bestätigt.

Das Einstellen verlässt man mit dem Drücken der Taste .

Die genaue Zeit- und Datumseinstellung

Die genaue Zeit und das genaue Datum wird wie folgt eingestellt:

Mit den Tasten und bewegt man sich
zwischen den einzelnen Angaben. Mit der Taste
wählt man die Angabe, die man verändern möchte aus.
Wenn die Angabe blinkt, verändert man sie mit den
Tasten und bestätigt sie mit dem
Drücken der Taste .

Das Einstellen verlässt man mit dem Drücken der Taste .

Bedienungsanleitungen

72

DISPLAY EINSTELLUNG

Im Menü für die „DISPLAY EINSTELLUNG“ stehen Ihnen 4 Einstellungen zur Verfügung und
zwar:

ZEIT DER AKTIVEN DISPLAY BELEUCHTUNG UND AUTOMATISCHES VERLASSEN DES
MENÜS

Zeit der Aktiven (intensivere) Display Beleuchtung und Automatisches Verlassen des Menüs
ins Hauptmenü.

INTENSITÄT DER AKTIVEN DISPLAYBELEUCHTUNG

INTENSITÄT DER INAKTIVEN DISPLAYBELEUCHTUNG

KONTRAST DES DISPLAYS

Wenn mit den Tasten , und die angewählte Icon bestätigt wird, er­scheint eine neue Dipslay-Angabe:

Graphisches
Symbol

Wert bei der Werks­einstellung

Momentaner Wert der Einstellung

Momentaner Wert der Einstellung

Zuletzt gespeicherte Werteinstellung

Einstellbereich

Die Einstellung wird mit den Tasten und verändert und mit der Taste
bestätigt.

Das Einstellen verlässt man mit dem Drücken der Taste .

Die Veränderung der Einstellung wird erst nach der Bestätigung mit der
Taste akzeptiert.

73

Bedienungsanleitungen

DATEN KONTROLLE

Im Menü „DATEN KONTROLLE“ befinden sich Icons, die Ihnen einen Zugang zu den folgen­den Betriebsarten des Reglers ermöglichen:

NUMERISCHE UND GRAPHISCHE DARSTELLUNG DER GEWONNENEN ENERGIE

Darstellung der gewonnenen Energie pro Jahre, Monate und Wochen.

GRAPHISCHE DARSTELLUNGEN DER GEMESSENEN TEMPERATUREN FÜR DIE
VERGANGENE WOCHE

Detaillierte grafische Übersicht von Tages Fühlertemperaturen gemessen in
der vergangenen Woche.

GRAPHISCHE DARSTELLUNGEN DER TEMPERATUREN DES AKTUELLEN TAGES

Detaillierte grafische Übersicht der einzelnen Temperaturen in einen Tag für
alle Fühler. Wie oft die Temperaturen gespeichert werden, stellt man mit dem
Parameter S1.5 ein. Solche Temperaturübersicht ist sinnvoll für die Analyse
des Heizsystems, der Einstellung und Service.

BETRIEBSSTUNDENZÄHLER DER AUSGÄNGE

Die Betriebsstundenzähler je nach einzelnem Reglerausgang.

SPEZIELLE WARTUNGSDATEN

Dienen zur Diagnostik bei Wartungsarbeiten.

Um sich die Fühler-Graphe anzusehen, bewegt man sich mit den Tasten
und zwischen den Fühlern. Mit der Taste wird der Fühler, dessen
Temperaturen in den vergangenen Perioden überprüft werden sollen,ausge­wählt. Zwischen den Tagen bewegt man sich jetzt mit der Taste und
. Mit der Taste wird der Tag, für den man die Temperaturen ansehen
möchte, ausgewählt.
Mit der Taste kann die Reichweite der Temperaturanzeige auf dem Graph
geändert werden. Die Graphübersicht verlässt man mit der Taste .

Bedienungsanleitungen

74

WARTUNGSANLEITUNGEN

REGLERPARAMETER

Alle anderen Einstellungen und Anpassungen des Reglerbetriebes werden mit Hilfe der
Reglerparameter ausgeführt. Im Menü für die Parameter- und Reglereinstellungen stehen
Ihnen 3 Gruppen zur Verfügung und zwar:

Grundparameter

Wartungsparameter

Wärmemessungparameter

Parameter für freie Betriebsprogrammierung des Ausgänge

Es werden nur die Parameter, die sich auf das Hydraulikschema auswirken
angezeigt. Von dem gewählten Hydraulikschema hängen auch die Werte der
Werkseintellungen für die Parameter ab.

GRUNDPARAMETER

Die Grundparameter befinden sich in den Gruppen P1, P2 und P3. In der Gruppe P1
befinden sich die Differenz- und Hystereseeinstellungen des integrierten Thermostats; in
der Gruppe P2 sind minimale und maximale Temperaturen der einzelnen Fühler festge­legt und in der Gruppe P3 die Betriebsarteinstellungen des Reglers. Wenn im Menü die
Gruppe der gewünschten Parameter angewählt wird, erscheint eine neue Anzeige:

Bezeichnung
des Parameters

Graphische
Darstellung

Beschreibung
des Parameters
(Help)

Momentaner Wert des Parameters.

Momentaner Wert des Parameters.
Zuletzt gespeicherte

Werteinstellung

Werkseinstellungswert

Einstellbereich

Die Einstellung wird mit dem Drücken auf die Taste verändert.
Der eingestellte Wert fängt an zu blinken und kann mit den Tasten und
verändert werden. Die Einstellung bestätigt man mit der Taste . Jetzt kann man sich
mit den Tasten und zum anderen Parameter bewegen und das Verfahren
wiederholen

Die Parametereinstellungen verlässt man mit dem Drücken der Taste .

75

Wartungsanleitungen

Tabelle mit Beschreibung der Parameter :

Para-

Parameterbezeichnung Einstel-

meter

P1.1 EINSCHALTDIFFERENZ 1
P1.2 AUSSCHALTDIFFERENZ 1
P1.4 EINSCHALTDIFFERENZ 2
P1.5 AUSSCHALTDIFFERENZ 2
P1.7 EINSCHALTDIFFERENZ 3
P1.8 AUSSCHALTDIFFERENZ 3
P1.9 FÜHLERHYSTERESE T1
P1.10 FÜHLERHYSTERESE T2
P1.11 FÜHLERHYSTERESE T3
P1.12 FÜHLERHYSTERESE T4
P1.13 FÜHLERHYSTERESE T5
P1.14 FÜHLERHYSTERESE T6
P1.14 FÜHLERHYSTERESE T7
P1.17 HYSTERESE FÜR MINIMALE TEMPERATUREN
P1.18 HYSTERESE FÜR MAXIMALE- UND SCHUTZTEMPERATUREN

Tabelle mit Beschreibung der Parameter :

Para-

Parameterbezeichnung Einstel-

meter

P2.1 MINIMALE FÜHLERTEMPERATUR T1
P2.2 MAXIMALE FÜHLERTEMPERATUR T1
P2.3 MINIMALE FÜHLERTEMPERATUR T2
P2.4 MAXIMALE FÜHLERTEMPERATUR T2
P2.5 MINIMALE FÜHLERTEMPERATUR T3
P2.6 MAXIMALE FÜHLERTEMPERATUR T3
P2.7 MINIMALE FÜHLERTEMPERATUR T4
P2.8 MAXIMALE FÜHLERTEMPERATUR T4
P2.9 MINIMALE FÜHLERTEMPERATUR T5
P2.10 MAXIMALE FÜHLERTEMPERATUR T5
P2.11 MINIMALE FÜHLERTEMPERATUR T6
P2.12 MAXIMALE FÜHLERTEMPERATUR T6
P2.13 MINIMALE FÜHLERTEMPERATUR T7
P2.14 MAXIMALE FÜHLERTEMPERATUR T7

SICHERHEITSABSCHALTUNGSTEMPERATUR FÜR SONNENKOL-

P2.17

LEKTOREN

P2.18 DIE TEMPERATUR DER KOLLEKTOREN FÜR FROSTSCHUTZ

lungsbereic
h

3 ÷ 30 °C
1 ÷ 20 °C
3 ÷ 30 °C
1 ÷ 20 °C
3 ÷ 30 °C
1 ÷ 20 °C
1 ÷ 30 °C
1 ÷ 30 °C
1 ÷ 30 °C
1 ÷ 30 °C
1 ÷ 30 °C
1 ÷ 30 °C
1 ÷ 30 °C
1 ÷ 10 °C

-15 ÷ -1 °C

lungsbereich

-30 ÷ 100 °C
0 ÷ 200 °C

-30 ÷ 100 °C
0 ÷ 200 °C

-30 ÷ 100 °C
0 ÷ 200 °C

-30 ÷ 100 °C
0 ÷ 200 °C

-30 ÷ 100 °C
0 ÷ 200 °C

-30 ÷ 100 °C
0 ÷ 200 °C

-30 ÷ 100 °C
0 ÷ 200 °C
100 ÷ 280 °C

-30 ÷ 10 °C

Übernommener Wert

Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*

Übernommener Wert

Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*
Von Schema abhängend*

Von Schema abhängend*

* Siehe die Tabellen auf den Seiten 136, 137 und 138.

Wartungsanleitungen

76

Tabelle mit Beschreibung der Parameter :

Para-

Parameterbezeich-

meter

nung

P3.1 LEGIONELLENSCHUTZ

LEGIONELLENSCHUTZ

P3.2

- EINSCHALTTAG

LEGIONELLENSCHUTZ

P3.3

- EINSCHALTUHRZEIT
PRIMÄRE WÄRMEQU-

P3.4

ELLE - WASSERWÄR­MUNG AUF DIE MINI­MALE TEMPERATUR

Parameterbeschreibung Einstellungs-

Aktiviert wird die Schutzfunktion gegen Legionellen.

Eingestellt wird der Einschalttag des Legionellenschutzes.

Eingestellt wird die Einschaltuhrzeit des Legionellenschutzes. 0 ÷ 23 h

Es wird festgelegt, ob mit einer zusätzlichen Quelle das Was­ser auf die min. Temperatur erhitzt wird oder nicht.

bereich

0- NEIN
1- JA

1- MO 2- DI
3- MI 4- DO
5- FR 6- SA
7- SO

0- NEIN
1- ZEITPROG.
2- IMMER

Übernom­mener
Wert

0

5

5

0

PRIMÄRE WÄRMEQU-

P3.5

ELLE - ARBEITSWEISE
NACH TREND DER
KOLLEKTOREN

PRIMÄRE WÄRMEQU-

P3.6

ELLE - TRENDZEIT
DER KOLLEKTOREN

ART DER SPEICHER-

P3.11

BELADUNG

Es wird festgelegt, ob sich die primäre (kontrollierte) Ener­giequelle sofort einschaltet oder erst dann, wenn es nicht
möglich ist, in einer Bestimmten Zeitspanne das Wasser mit
den Kollektoren zu erhitzen.

Es wird die Zeit, in der nur zugelassen wird, dass das Wasser
durch die Kollektoren erhitzt wird. Der Regler schaltet die
primäre Energiequelle nicht ein, wenn er errechnet hat, dass
es in der eingestellten Zeit möglich ist, das Wasser
ausschließlich mit den Kollektoren entsprechend zu erhitzen.

Mit dieser Einstellung bestimmen wir die Ladepriorität der
Betriebsart mit mehreren Speichern, die Vorrang haben:
1 - Betriebsart OPTIMAL, bedeutet die optimale Nutzung der
Solarenergie für die Erwärmung aller Speicher, bei Berüc­ksichtigung des Vorrang-Speichers.
2 - Betriebsart AUTO, bedeutet automatische Umschaltung
zwischen der Sommer, Optimal und Winter Betriebsart über
einen im Voraus festgelegten Kalender.
3 - Betriebsart SOMMER, bedeutet, dass nur der Vorrang­Speicher erwärmt wird; die anderen Speicher werden erst
nach dem der Vorrang-Speicher die gewünschte Temperatur
errecht hat, erwärmt. Eine solche Betriebsart ist für die Som­merzeit geeignet, da man im Sommer keine Energie für die
Raumbeheizung brauch.
4 - Betriebsart WINTER, bedeutet wechselhaftes, paralleles
Heizen aller Speicher. Eine solche Betriebsart ist für die
Winterzeit geeignet. In der Zeit möchte man die verfügbare
Solarenergie best möglichst für die Brauchwasser- und Ra­umerwärmung ausnutzen.

Monat 1 2 3 4 5 6 7 8 9 10 11 12

Winter Optimal Sommer Winter Optimal

AUTO

0- NEIN
1- JA

0 ÷ 1440 min

1- OPTIMAL
2- AUTO
3- SOMMER
4- WINTER

1

0

1

77

Wartungsanleitungen

WARTUNGSPARAMETER

Wartungsparameter befinden sich in der Gruppen S1, S2 und S3. Mit den Wartungspara­metern kann man den Regler einschalten und zwischen mehreren Zusatzfunktionen und
Einstellungen in Reglerbetrieb entscheiden. Wenn im Menü die Gruppe der gewünschten
Parameter angewählt wird, erscheint eine neue Anzeige:

- Parameter sind gesperrt

Bezeichnung
des Parameters

Werkseinstellung
des Parameters

Parameterwert

MIN ist der mi nimalmög liche
Einstellwert des Parameters
MAX ist der max imalmögl iche
Einstellwert des Parameters

Beschreibung des Parameters (Help)

Die Einstellung wird mit dem Drücken der Taste verändert. Weil die Parameter
gesperrt sind, erscheint eine neue Anzeige. Hier muss man den Entsperrkode eintragen:

Mit den Tasten und stellt man sich auf
die gewünschte Ziffer und drückt die Taste .
Wenn die Ziffer blinkt, kann man sie mit den Tasten
und verändern und mit der Taste
bestätigen. Wenn der richtige Kode eingeschrieben ist,
entsperrt der Regler die Einstellungsparameter und
Sie werden in die angewählte Gruppe der Parameter
zurückgesetzt.
Aus der „Entsperrfunktion“ werden Sie mit dem Drü­cken auf die Taste zurückgesetzt.

Die Werkseinstellung für den Kode ist „0001“.

Dem entsperrten Parameter kann der Wert mit den Tasten und verändert
werden. Die Einstellung bestätigt man mit der Taste . Jetzt kann man sich mit den
Tasten und zum anderen Parameter bewegen und das Verfahren wieder­holen.
Die Parametereinstellungen verlässt man mit dem Drücken der Taste .

Wartungs- und Funktionsparametereinstellungen sind gesperrt.
Die Parameteränderung kann nur von Fachpersonal ausgeführt werden.

Wartungsanleitungen

78

Tabelle mit Beschreibung der Parameter :

Para-

Parameterbezeichnung Parameterbeschreibung Einstellungs-

meter
S1.1

HYDRAULIKSCHEMA

S1.2 ENTSPERRKODE FÜR

AUFSCHLIESSUNG DER
WARTUNGSEINSTEL­LUNGEN

S1.3 TEMPERATUR-

FÜHLERTYP

S1.4 DARSTELLUNG DER

TEMPERATURRUN­DUNG

S1.5 AUFZEICHNUNGSPERI-

ODE DER GEMESSENEN
TEMPERATUR

S1.6 FORTGESCHRITTENE

DARSTELLUNG DER
TEMPERATUREN

Auswahl des gewünschten Hydraulikschemas.

Die Einstellung ermöglicht eine Veränderung des Kodes,
notwendig für die Aufschließung der Wartungseinstellungen. (S
und F Parameter). ACHTUNG! Den neuen Kode sorgfältig
aufbewahren, da ohne den Kode keine Veränderung der
Wartungseinstellungen möglich ist.
Den Temperaturfühlertyp Pt1000 oder KTY10 anwählen.

Bestimmung der Darstellung der Temperaturrundung der
gemessenen Temperatur.

Mit der Einstellung wird der Speicherzeitintervall der gemesse­nen Temperaturen bestimmt.

Fortgeschrittene Darstellung bedeutet, dass beim Durchblät­tern der Temperaturwerte die Ist- und Soll-Temperatur oder die
ausgerechnete Temperatur angezeigt wird.

bereich

Vom Regler­Typ abhängig

0000 - 9999

0- PT1000
1- KTY10
0- 0.1 °C
1- 0.2 °C
2- 0.5 °C
3- 1 °C
1 ÷ 30 min

0- NEIN
1- JA

Übernom­mener Wert

201

0001

0

2

5

1

S1.7 AUTOMATISCHER

ÜBERGANG DER UHR
AUF SOMMER-/
WINTERZEIT

S1.8 ANTIBLOKIERFUNK-

TION

S1.9 INVERTIERTE ARBAIT-

SWEISE DER AUSGÄN­GE

S1.10

SIGNALTÖNE

S1.13

FÜHLERABGLEICH T1

S1.14

FÜHLERABGLEICH T2

S1.15

FÜHLERABGLEICH T3

S1.16

FÜHLERABGLEICH T4

S1.17

FÜHLERABGLEICH T5

S1.18 FÜHLERABGLEICH T6

S1.19 FÜHLERABGLEICH T7

Mit Hilfe des Kalenders, schaltet der Regler automatisch auf
die Sommer- und Winterzeit um.

Wenn über die Woche keiner der Relaisausgänge eingeschal­tet wurde, schaltet sich der am Freitag um 20.00 Uhr, für die
Dauer von 60 s, selbständig ein.
Eingestellt wird welcher Ausgang funktioniert Invertiert. Inverti­eren ist nur für ON/OFF Ausgang-Arbeitsweise möglich
(S3.1=0).

Mit der Einstellung wird festgelegt, ob bei Tastendruck der
Signalton aktiviert wird oder nicht.

Temperaturwert des Fühlers T1, kann hier nachkorrigiert
werden.
Temperaturwert des Fühlers T2, kann hier nachkorrigiert
werden.
Temperaturwert des Fühlers T3, kann hier nachkorrigiert
werden.
Temperaturwert des Fühlers T4, kann hier nachkorrigiert
werden.
Temperaturwert des Fühlers T5, kann hier nachkorrigiert
werden.

Temperaturwert des Fühlers T6, kann hier nachkorrigiert
werden.

Temperaturwert des Fühlers T7, kann hier nachkorrigiert
werden.

0- NEIN
1- JA

0- NEIN
1- JA

0- NE
1- R1
2- R2
3- R1, R2
4- R2, R3
5- R1, R3
…. - R1, R2,
R3, R4, R5, R6
0- AUS
1- TASTATUR
2- FEHLER
3- TASTATUR &
FEHLER

-5 ÷ 5 °C

-5 ÷ 5 °C

-5 ÷ 5 °C

-5 ÷ 5 °C

-5 ÷ 5 °C

-5 ÷ 5 °C 0

-5 ÷ 5 °C 0

1

0

0

1

0

0

0

0

0

79

Wartungsanleitungen

Tabelle mit Beschreibung der Parameter :

Parame-

Parameterbezeichnung Parameterbeschreibung Einstel-

ter

SCHUTZ DER MAXIMA-

S2.1

LE KOLLEKTORTEMPE­RATUR

IMPULZ-

S2.2

EINSCHALTUNG DER
PUMPE- ROHRENKOL­LEKTOREN

FROSTSCHUTZ FÜR DIE

S2.3

KOLLEKTOREN

SPEICHER LADEVOR-

S2.4

RANG

SPEICHERLADEVOR-

S2.5

RANG ­TÄTIGKEITSINTERVALL

SPEICHERLADEVOR-

S2.6

RANG ­RUHEZUSTANDINTER­VALL

RÜCKKÜHLUNG DES

S2.7

SPEICHERS 1

RÜCKKÜHLUNG DES

S2.8

SPEICHERS 2

RÜCKKÜHLUNG DES

S2.9

SPEICHERS 3

EINHALTUNG DER

S2.10

SOLL-TEMPERATUR
DES SPEICHERS 1

Wenn die Temperatur im Speicher höher als die Eingestellte
Soll- Temperatur ist + Hysterese (P1.10), schaltet das Heizen
mit Sonnenkollektoren aus. Wird jetzt die maximalle ein­gestellte Kollektortemperatur (P2.2) überschritten, wird die
Solarpumpe wieder eingeschaltet bis sich die Kollektoren auf
den Wert der maximalle Kolektortemperatur (P2.2) plus
Hysterese (P1.18) abkühlen. Im Fall, dass auch im Speicher
die maximale eingestellte Temperatur (P2.4) überschritten
wird, schaltet die Solarpumpe bedingungslos aus.
Ein besonderer Algorithmus aktiviert das kurzzeitige Ein­schalten der Solarpumpe. So erfährt man die aktuelle Tem­peratur der Kollektore. Diese Möglichkeit wird insbesondere
an Vakuumrohrenkollektoren angewandt. Es kann aber auch
an klassischen Kollektoren angewandt werden, wenn der
Kollektorfühler außerhalb des Kollektorkörpers angebracht
ist.
Wenn die Temperatur unter den eingestellten Wert (P2.18)
fällt, wird die Solarpumpe eingeschaltet um das Zufrieren der
Sonnenkollektore und Rohrleitungen zu verhindern.
BEMERKUNG: Diese Einstellung ist nur für die Gebiete, an
denen die Temperatur nur zeitweise unter den Gefrierpunk
fällt, geeignet.
Im Fall von zwei oder mehreren Speichern, wird die Befüllre­ihenfolge nach der Priorität bestimmt.

Wenn für die eingestellte Zeit das System nach dem
nachrangigen Speicher funktioniert, wird der Betrieb vorüber­gehend angehalten. So wird erreicht, dass sich nach der
Ruhezeit (S2.6) der Speicher mit größerer Priorität einschal­ten wird.

Ist die Zeit, in der der Regler den Aufstieg der Kollektortem­peratur überprüft. Diese Temperatur muss mindestens 2K
oder mehr betragen. Istder Temperaturanstieg ausreichend,
wartet der Regler bis die Differenzbedingung erreicht ist und
schaltet erst dann den Vorrangspeicher ein. Ist der Tempera­turanstieg nicht ausreichend, schaltet das Heizen des ersten
nachrangigen Speichers, der die Differenzbedingung erfühlt
ein.
Bedeutet, dass sich der Speicher 1, wenn er über die Soll­Temperatur hinaus erhitzt wird, zwangsmäßig auf die Soll­Temperatur abkühlt. Das Abkühlen erfolgt durch die Kollekto­ren und Rohrinstallationen.
Bedeutet, dass sich der Speicher 2, wenn er über die Soll­Temperatur erhitzt wird, zwangsmäßig auf die Soll­Temperatur abkühlt. Das Abkühlen erfolgt durch die Kollekto­ren und Rohrinstallationen.
Bedeutet, dass sich der Speicher 3, wenn er über die Soll­Temperatur erhitzt wird, zwangsmäßig auf die Soll­Temperatur abkühlt. Das Abkühlen erfolgt durch die Kollekto­ren und Rohrinstallationen.
Hier wird bestimmt ,ob sich der Speicher 1 mit den Sonnen­kollektoren nur bis auf die Soll-Temperatur erwärmt.

lungsbereic
h

0- NEIN
1- JA

0- NEIN
1- JA

0- NEIN
1- JA

1- 1, 2, 3
2- 3, 2, 1

5 ÷ 60 min

1 ÷ 30 min

0- NEIN
1- JA

0- NEIN
1- JA

0- NEIN
1- JA

0- NEIN
1- JA

Übernomme­ner Wert

1

0

0

1

20

3

0

0

0

1

Wartungsanleitungen

80

Parame­ter

S2.11

Parameterbezeich­nung

EINHALTUNG DER
SOLL-TEMPERATUR
DES SPEICHERS 2

Parameterbeschreibung Einstellungs-

Hier wird bestimmt ,ob sich der Speicher 2 mit den Sonnen­kollektoren nur bis auf die Soll-Temperatur erwärmt.

bereich

0- NEIN
1- JA

Übernomme­ner Wert

1

EINHALTUNG DER

S2.12

SOLL-TEMPERATUR
DES SPEICHERS 3

MINIMALE KOLLEK-

S2.13

TORTEMPERATUR

MINIMALE TEMPERA-

S2.14

TUR DER UNTER­STÜTZENDEN
WÄRMEQUELLE Q1

MINIMALE TEMPERA-

S2.15

TUR DER UNTER­STÜTZENDEN
WÄRMEQUELLE Q2

S2.18 FÜHLER T3 ERSATZ

S2.19 FÜHLER T4 ERSATZ

S2.20 FÜHLER T5 ERSATZ

Hier wird bestimmt ,ob sich der Speicher 3 mit den Sonnen­kollektoren nur bis auf die Soll-Temperatur erwärmt.

Mit der Einstellung wird bestimmt, „ob“ und „wie“ die Begren­zung der minimalen Kollektortemperatur berücksichtigt wird.

Mit der Einstellung wird bestimmt, „ob“ und „wie“ die Begren­zung der minimalen Temperatur der unterstützenden
Wärmequelle Q1 berücksichtigt wird.

Mit der Einstellung wird bestimmt, „ob“ und „wie“ die Begren­zung der minimalen Temperatur der unterstützenden
Wärmequelle Q2 berücksichtigt wird.

Auswahl des Fühlers, durch den der fehlende Fühler T3
ersetzt wird.
Das Austauschen des Fühlers erfolgt dann, wenn kein Fühler
vorhanden ist oder er nicht angeschlossen werden kann.

Auswahl des Fühlers, durch den der fehlende Fühler T4
ersetzt wird.
Das Austauschen des Fühlers erfolgt dann, wenn kein Fühler
vorhanden ist oder er nicht angeschlossen werden kann.

Auswahl des Fühlers, durch den der fehlende Fühler T5
ersetzt wird.
Das Austauschen des Fühlers erfolgt dann, wenn kein Fühler
vorhanden ist oder er nicht angeschlossen werden kann.

0- NEIN
1- JA

0- NEIN
1- JA
2- JA, NUR
EINSCHALTEN

0- NEIN
1- JA
2- JA, NUR
EINSCHALTEN

0- NEIN
1- JA
2- JA, NUR
EINSCHALTEN

0- NEIN
1- FÜHLER T1
2- FÜHLER T2

0- NEIN
1- FÜHLER T1
2- FÜHLER T2
3- FÜHLER T3

0- NEIN
1- FÜHLER T1
2- FÜHLER T2
3- FÜHLER T3
4- FÜHLER T4

1

2

1

1

0

0

0

81

Wartungsanleitungen

Tabelle mit Beschreibung der Parameter :

Para-

Parameterbezeichnung Parameterbeschreibung Einstellungs-

meter

S3.1 BETRIEBSART DER

SOLARPUMPE R2

MINIMALER DRAHZAHL

S3.2

(RPM) DER SOLARPUM­PE R2

Mit dieser Einstellung wird die Betriebsart der Pumpe R2
ausgewählt.
0- Die ON/OFF-Betriebsart bedeutet, dass die Pumpe mit
der maximalen Drehzahl arbeitet
1- Die Betriebsart RPM wird ausschließlich zur Regulierung
der Drehzahl klassischer Umwälzpumpen verwendet
2- Die Betriebsart PWM wird ausschließlich zur Regulierung
der Drehzahl sparsamer Solar-Umwälzpumpen mit PWM­Steuersignal verwendet
3- PWM, INVERTIERT wird ausschließlich zur Regulierung
der Drehzahl sparsamer Heiz-Umwälzpumpen mit PWM­Steuersignal verwendet
4- Die Betriebsart 0-10 V wird ausschließlich zur Regulierung
der Drehzahl sparsamer Solar-Umwälzpumpen mit analo­gem Steuersignal verwendet
5- Die Betriebsart 10-0 V wird ausschließlich zur Regulierung
der Drehzahl sparsamer Heiz-Umwälzpumpen mit analogem
Steuersignal verwendet

Einstellung der minimalen Drehzahl (RPM) für die Pumpe
R2. Die Einstellung gilt nur für die Regulierung der
Geschwindigkeit der klassischen Umwälzpumpe.
Wichtig! Die minimale Drehzahl der Pumpe hängt von den
Eigenschaften des hydraulischen Systems und der Pumple­istung ab. Im Fall einer unterdimensionierten Pumpe kann es
vorkommen, dass die Pumpe bei der minimalen Drehzahl
den Anfangswiderstand im System nicht überwinden kann.
Die Bestimmung der minimalen Drehzahl der Pumpe ist in
der Betriebsanleitung detailliert beschrieben.

bereich

0- ON/OFF
1- RPM
2- PWM
3- PWM, IN­VERT.
4- 0-10 V
5- 10-0 V

1- 40 %
2- 55 %
3- 70 %

Übernom­mener Wert

0

1

ZEIT DER MAXIMALEN

S3.3

DREHZAHL DER SOLAR­PUMPE R2

MIN. PWM / 0-10 V DER

S3.4

SOLARPUMPE R2

S3.5

MAX. PWM / 0-10 V DER

SOLARPUMPE R2

AUSSCHALT-PWM / 0-10

S3.6

V DER SOLARPUMPE R2

Wartungsanleitungen

Wenn die Differenzbedingung erfüllt ist, schaltet sich, gemäß
der Zeiteinstellung, die Pumpe R2 mit maximalem Pumpen­betrieb ein.

Einstellung der minimalen Drehzahl für die Pumpe R2. Die
Einstellung gilt nur für die Regulierung der Geschwindigkeit
der sparsamen Umwälzpumpe.

Einstellung der maximalen Drehzahl für die Pumpe R2. Die
Einstellung gilt nur für die Regulierung der Geschwindigkeit
der sparsamen Umwälzpumpe.

Einstellung des Steuersignals, bei dem die Pumpe R2
ausgeschaltet wird. Diese Einstellung wird bei sparsamen
Pumpen mit Unterbrechungserkennung der Steuerlinien
verwendet.

82

5 ÷ 300 s

20 ÷ 50 %

60 ÷100 %

0 ÷ 10 %

20

20

100

5

Para-

Parameterbezeichnung Parameterbeschreibung Einstellungs-

meter

BETRIEBSART DER

S3.7

SOLARPUMPE R3

MINIMALER DRAHZAHL

S3.8

(RPM) DER SOLARPUM­PE R3

Mit dieser Einstellung wird die Betriebsart der Pumpe R3
ausgewählt.
0- Die ON/OFF-Betriebsart bedeutet, dass die Pumpe mit
der maximalen Drehzahl arbeitet
1- Die Betriebsart RPM wird ausschließlich zur Regulierung
der Drehzahl klassischer Umwälzpumpen verwendet
2- DIe Betriebsart PWM wird ausschließlich zur Regulierung
der Drehzahl sparsamer Solar-Umwälzpumpen mit PWM­Steuersignal verwendet
3- PWM, INVERTIERT wird ausschließlich zur Regulierung
der Drehzahl sparsamer Heiz-Umwälzpumpen mit PWM­Steuersignal verwendet
4- Die Betriebsart 0-10 V wird ausschließlich zur Regulierung
der Drehzahl sparsamer Solar-Umwälzpumpen mit analo­gem Steuersignal verwendet
5- Die Betriebsart 10-0 V wird ausschließlich zur Regulierung
der Drehzahl sparsamer Heiz-Umwälzpumpen mit analogem
Steuersignal verwendet

Einstellung der minimalen Drehzahl (RPM) für die Pumpe
R3.
Die Einstellung gilt nur für die Regulierung der Geschwin­digkeit der klassischen Umwälzpumpe.
Wichtig! Die minimale Drehzahl der Pumpe hängt von den
Eigenschaften des hydraulischen Systems und der Pumple­istung ab. Im Fall einer unterdimensionierten Pumpe kann es
vorkommen, dass die Pumpe bei der minimalen Drehzahl
den Anfangswiderstand im System nicht überwinden kann.
Die Bestimmung der minimalen Drehzahl der Pumpe ist in
der Betriebsanleitung detailliert beschrieben.

bereich

0- ON/OFF
1- RPM
2- PWM
3- PWM, IN­VERT.
4- 0-10 V
5- 10-0 V

1- 40 %
2- 55 %
3- 70 %

Übernom­mener Wert

0

1

ZEIT DER MAXIMALEN

S3.9

DREHZAHL DER SOLAR­PUMPE R3

S3.10

MIN. PWM / 0-10 V DER

SOLARPUMPE R3

S3.11

MAX. PWM / 0-10 V DER

SOLARPUMPE R3

AUSSCHALT-PWM / 0-10

S3.12

V DER SOLARPUMPE R3

UMLAUFPUMPE DES

S3.13

KESSELS - ZEIT DES
TEMPERATURANSTIEGS
DES KESSELS

UMLAUFPUMPE DES

S3.14

KESSELS - BETRIEBSDA­UER

Wenn die Differenzbedingung erfüllt ist, schaltet sich, gemäß
der Zeiteinstellung, die Pumpe R3 mit maximalem Pumpen­betrieb ein.

Einstellung der minimalen Drehzahl für die Pumpe R3. Die
Einstellung gilt nur für die Regulierung der Geschwindigkeit
der sparsamen Umwälzpumpe.

Einstellung der maximalen Drehzahl für die Pumpe R3. Die
Einstellung gilt nur für die Regulierung der Geschwindigkeit
der sparsamen Umwälzpumpe.

Einstellung des Steuersignals, bei dem die Pumpe R3
ausgeschaltet wird. Diese Einstellung wird bei sparsamen
Pumpen mit Unterbrechungserkennung der Steuerlinien
verwendet.

Diese Funktion wird bei der Rücklaufregelung im Kessel für
Feststoff-Brennmaterial verwendet, wo im Wärmespeicher
kein Fühler vorhanden ist. In der eingestellten Zeit ermittelt
der Regler den Temperaturanstig des Kessels um 2 °C.
Wenn der Anstieg festgestellt wird, schaltet der Regler die
Umlaufpumpe für die eingestellte Zeit ein.
Die Zeit, für die der Regler die Umlaufpumpe einschaltet,
wenn er den Temperaturanstieg im Kessel festgelegt hat.
Solang es zwischen dem Kessel und dem Rücklauf in den
Speicher eine Differenz gibt, bleibt die Pumpe eingeschaltet.

83

5 ÷ 300 s

20 ÷ 50 %

60 ÷100 %

0 ÷ 10 %

30 ÷ 900 s

30 ÷ 900 s

Wartungsanleitungen

20

20

100

5

300

300

Para-

Parameterbezeichnung Parameterbeschreibung Einstellungs-

meter

S3.15 STELLMOTOR LAUFZEIT

Die notwendige Zeit des Stellmotors für den Drehwinkel von
90°. Die Angabe wird bei der Verzögerung der Umschaltun­gen mit dem Stellmotor berücksichtigt.

bereich

1 ÷ 8 min

Übernom­mener Wert

2

UMLAUFPUMPE DES

S3.16

KESSELS - BETRI­EBSART

P -KONSTANTE DER

S3.17

MISCHVENTILREGELUNG

I -KONSTANTE DER

S3.18

MISCHVENTILREGELUNG

D -KONSTANTE DER

S3.19

MISCHVENTILREGELUNG

S3.20 SPIEL DES MISCHVENTIL

Mit dieser Einstellung wählen Sie die Betriebsart der Kessel­kreispumpe:
1- STANDARD bedeutet, dass die Pumpe je nach der ein­gestellten Mindesttemperatur des Kessels und bei der
Überschreitung der Differenz zwischen Kessel und Rücklauf
läuft.
2 – IMMER bedeutet, dass die Pumpe ständig eingeschaltet
ist, wenn die Kesseltemperatur höher ist als die eingestellte
Mindesttemperatur im Kessel. Diese Funktionsweise wird für
Pelletkessel verwendet, wenn sich im Wärmespeicher kein
Sensor befindet.

Die Einstellung legt fest, wie Intensiv der Regler die Stellung
des Mischers korrigiert. Ein Niedriger Wert bedeutet kürzere
Verschiebungen, ein größerer Wert bedeutet Längere Ver­schiebungen.

Die Einstellung legt fest, wie oft der Regler die Stellung des
Mischers korrigiert. Ein niedrigerer Wert bedeutet eine
seltenere und ein höherer Wert eine häufigere Korrektur der
Lage des Mischers.

Das Einstellen der Auswirkungsintensität der Vorlauftempe­raturänderung auf die Funktion des Mischventilreglers.

Eingestellt wird die Betriebszeit des Mischventils, die bei
Richtungsänderung für das Neutralisieren des Spiels des
Antriebselements und des Mischventils benötigt wird.

1- STANDARD
2- IMMER

0,5 ÷ 2,0

0,4 ÷ 2,5

0,0 ÷ 2,5

0 ÷ 5 s

1

1

1

1

1

WÄRMEMESSUNGPARAMETER

In der Gruppe W befinden sich Parameter zur Einstellung des Messgeräts der gewonne­nen Solarenergie.

Das Verfahren zur Einstellung der Funktionsparameter ist gleich wie bei
den Wartungseinstellungen. (Siehe Seite 78).

Tabelle mit Beschreibung der Parameter :

Para-

Parameterbezeich-

meter

nung

W1.1 ENERGIEMESSUNG

W1.2 MEDIUM

Wartungsanleitungen

Parameterbeschreibung Einstellungsbereich Übernom-

Mit der Einstellung wird das System zur Messung der
gewonnenen Solarenergie eingeschaltet.

Es wird das wärmeübertragende Medium im Solarsystem
angewählt.

84

0- NEIN
1- JA

0- WASSER
1- PROPYLENGLYCOL
2- ETHYLENGLYCOL
3- TYFOCOR
4- TYFOCOR LS, G-LS
5- THESOL

mener Wert

0

0

Para-

Parameterbezeich-

meter

nung

W1.3 GLYKOLMISCHUNG

WÄRMEUR-

W1.4

SPRUNGFÜHLER

WÄRMESCHWIN-

W1.5

DUNGSFÜHLER

W1.6 VOLUMENMESSTEIL

Parameterbeschreibung Einstellungsbereich Übernom-

mener Wert

Hier wird die Konzentration des Glykols eingestellt. 10 - 100 %
Hier sucht man sich den Fühler im Kollektor aus.

Hier sucht man sich den Fühler Tc, der in den Rückla­ufkollektoren ist aus.

1- T1 (T3) 2- T2
3- T3 4- T4
5- T5 6- T6

1- T1 2- T2
3- T3 4- T4

40

1

7

5- T5 6- T6
7- T7

Mit der Einstellung wird bestätigt, ob das Volumen­messteil eingesetzt ist.

0- NEIN
1- IMPULS
2- VFS12
3- VFS20
4- VFS40
5- VFS100
6- VFS200

0

VERHÄLTNISZAHL

W1.7

DER IMPULSE AM
DURCHFLUS­SMESSGERÄT

DURCHFLUSS IM

W1.8

ERSTEN KOLLEKTO­RENFELD

DURCHFLUSS IM

W1.9

ZWEITEN KOLLEK­TORENFELD

DURCHFLUSS IM

W1.10

ERSTEN UND IM
ZWEITEN KOLLEK­TORENFELD

KOLLEKTORLE-

W1.11

ISTUNG BEI DER
SICH DIE ZUSAT­ZWÄRMEQUELLE
AUSSCHALTET

WÄRMEQUELLEN

W1.12

DIE SICH NACH DER
LEISTUNG DER
KOLLEKTOREN
AUSSCHALTEN

Die Angabe darüber, wie viel Liter pro Impuls verbraucht
werden.

Hier wird Menge des Durchflusses im ersten Kollekto­renfeld eingestellt. Wenn die Solarpumpe mit 100 %
Leistung betrieben wird, kann der Durchfluss am Dur­chflussmessgerät abgelesen werden.

Bei Schemas mit zwei Speichern oder zwei Kollektorfel­dern ist das der Durchfluss des zweiten Speichers oder
zweiten Kollektorfeldes.

Hier wird die Menge des Gesamtdurchflusses im ersten
und im zweiten Kollektorenfeld eingestellt. Wenn beide
Solarpumpen mit 100 % Leistung betrieben werden, kann
der Durchfluss am Durchflussmessgerät abgelesen
werden.

Diese Einstellung ist nur für Hydraulikschemas mit
gleichzeitig arbeitenden Kollektorenfeldern (2) vorgese­hen.

Es wird eingestellt, ob das Heizen mit der zusätzlichen
Energiequelle ausgeschaltet werden soll, wenn die
Solarkollektoren die Heizkraft erreichen, die für das
erhitzen des Wassers ausschließlich mit Kollektoren
benötigt wird.
Anmerkung: Diese Funktion ist nur möglich, wenn die
Energiemessung eingeschaltet ist und wenn eingestellt
ist, dass die zusätzliche Quelle ausgeschaltet wird, wenn
die Kollektoren die benötigte Heizkraft erreicht haben.

Es werden zusätzliche Quellen ausgewählt, die
ausgeschaltet werden, wenn die Solarkollektoren die für
das Erhitzen des Wassers ausschließlich mit Kollektoren
benötigt wird, erreicht haben.

0,5 ÷ 25 l/imp

1 ÷ 100 l/min

1 ÷ 100 l/min

2 ÷ 100 l/min

1 ÷ 20 kW

0- KEINE
1- R1
2- R3
3- R1, R3

1

6

6

12

10

0

85

Bedienungsanleitungen

ENERGIEMESSUNGEN

Die Regler SGC ermöglichen eine einfache Wärmeerfassung und eine genauere Wärme­erfassung der gewonnenen Solarenergie mit dem Volumenmessteil.

Für diese Wärmeerfassung ist ein zusätzlicher Temperaturfühler im Kollektorrücklauf not­wendig - Wärmeschwindungsfühler Tc.
Die Erfassung der gewonnenen Energie wird mit der Einstellung des Parameters W1.1=1
aktiviert. Das Medium und das Mediumanteil werden mit den Parametern W1.2 und W1.3
eingestellt.

Einfache Wärmeerfassung

Bei der Erfassung muss am mechanischen Volumenmessteil der maximale Durchfluss
abgelesen werden und der Wert in die Einstellung W1.8 (das erste Kollektorenfeld) und
W1.9 (das zweite Kollektorenfeld, falls vorhanden) eingetragen werden. Bei Sche­men mit zwei Kollektorenfeldern muss noch der gemeinsame Durchfluss, bei gleichzeitig
betriebenen Pumpen eingetragen werden. Die Einstellung wird mit Parameter W1.10 ein­gestellt.

Der Durchfluss soll erst dann abgelesen werden, wenn die Pumpe mit maximaler bzw.
100 % Drehzahl betrieben wird. Das wird mit manueller Einschaltung der Pumpe erreicht
(siehe „Manueller Betrieb“, Seite 68). Den Kollektorrücklauf-Temperaturfühler anschließen
und den Fühler mit Parameter W1.5 einstellen.

Genaue Erfassung mit Volumenmessteil

Für die genaue Erfassung muss im Solarkreis ein Volumenmessteil mit Impulsgeber ein­gebaut werden. Die genaue Erfassung der Energie wird mit der Einstellung des Parame­ters W1.6=1 aktiviert. Mit dem Parameter W1.7 wird die Verhältniszahl des Durchflusses
für den eingebauten Volumenmessteil eingegeben.
Den Kollektorrücklauf-Temperaturfühler an die Klemmenleiste T4 anschließen und den
Fühler W1.5=4 einstellen.

Die Wärmemengenwerte haben in beiden Fällen lediglich informativen
Charakter und dienen zur Eigennutzung. Die Wärmemengenwerte dürfen
nicht zur Energieabrechnung oder ähnlichen Zwecken benutzt werden.

PARAMETER FÜR DIE PROGRAMMIERUNG DER FREIEN AUSGÄNGE

In der Gruppe F sind die Programmierparameter der freien Reglerausgänge verzeichnet.

Das Verfahren für die Einstellung der Funktionsparameter ist gleich wie für
die Wartungseinstellungen (siehe Seite 76).

Bedienungsanleitungen

86

Tabelle mit Beschreibung der Parameter

Para-

Parameterbe-

meter

zeichnung

PROGRAMMIE-

F1.1

RUNG DER
AUSGÄNGE

AUSGANGSAB-

F1.2

HÄNGIGKEIT IM
BEZUG ZU
ANDEREN
AUSGÄNGEN

ABHÄNGIGE

F1.3

AUSGANG

ZEITPROGRAMM

F1.4

FÜR AUSGANG

THERMOSTAT-

F1.5

FUNKTION DES
AUSGANGS

ART DER ZU-

F1.6

SATZQUELLE

FÜHLER FÜR

F1.7

THERMOSTAT­FUNKTION

THERMO-

F1.8

STATHYSTERES
E
ZUSÄTZLICHEN

F1.9

QUELLE - EIN­SCHALTVERZÖ
GERUNG

ZUSÄTZLICHE

F1.10

QUELLE - HE­IZUNG AUF DIE
MIN. TEMPERA­TUR

* Hängt vom Reglermodel ab.

Parameterbeschreibung Einstellungsbereich

Es wird ausgewählt, ob für das Ausgangsrelais die Funktion
programmiert wird und welcher Ausgang das ist.

Es wird festgelegt, ob die Funktion des Ausgangs abhängig
von anderen Reglerausgängen sein soll und welche Art der
Abhängigkeit das ist.
&- der ausgewählte Ausgang muss eingeschaltet sein, damit
der programmierte Ausgang eingeschaltet werden kann
&!- der ausgewählte Ausgang muss ausgeschaltet sein,
damit der programmierte Ausgang eingeschaltet werden
kann
I- der programmierte Ausgang wird immer eingeschaltet,
wenn der gewählte Ausgang eingeschaltet ist
I!- der programmierte Ausgang wird immer eingeschaltet,
wenn der gewählte Ausgang ausgeschaltet ist

Es wird der Ausgang gewählt, von dem die Funktion des
Ausgangs, der programmiert wird, abhängt.

Anwahl des gewünschten Zeitprogramms für Ausgang.

Es wird festgelegt, ob der programmierte Ausgang als Ther­mostat wirken soll.

Es wird festgelegt, welche Energiequelle gesteuert wird.

Auswahl des Fühlers für Thermostatfunktion.

Einstellen der Thermostathysterese-Funktion. 1 ÷ 30 °C

Es wird festgelegt, ob die Zusatzquelle sofort eingeschaltet
wird oder erst dann, wenn es in der bestimmten Zeit nicht
möglich ist, den Speicher mit den Kollektoren auf die
gewünschte Temperatur zu erhitzen. Wenn die Verzugszeit
für das Einschalten eingestellt wird, ist das max. die Zeit, in
der die Kollektoren die gewünschte Temperatur erreichen
sollen. Wenn der Regler feststellt, dass es in der ein­gestellten Zeit nicht möglich ist, die gewünschte Temperatur
mit den Kollektoren zu erreichen, wird die Zusatzquelle, die
das Wasser auf die gewünschte Temperatur erhitzt, ein­geschaltet.
Es wird festgelegt, ob mit der zusatzquelle der Speicher auf
die min. Temperatur erhitzt wird oder nicht.

0- NEIN 4- R4
1- R1 5- R5
2- R2 6- R6
3- R3
0- NEIN
1- &
2- &!
3- I
4- I!

1- R1 4- R4
2- R2 5- R5
3- R3 6- R6

0- NEIN 1- P1
2- P2 3- P3
4- P4
5- AUSGEW. PROG.
0- NEIN
1- JA
2- JA, INVERTIERT
3- JA, ZUSÄT. QUELLE
4- JA, KASK. QUELLE
1- BRENNER
2- EL. HEIZSTAB
3- WÄRMEPUMPE

1- T1 2- T2
3- T3 4- T4
5- T5 6- T6

0- KEINE VERZÖGE­RUNG
1 - 1440 MINUTEN
VERZ.

0- NEIN
1- JA, NACH PRO­GRAMM
2- IMMER

Übernomme­ner Wert

0*

0

*

0

0

0

4*

4

0

0

87

Wartungsanleitungen

Para-

Parameterbezeichnung Parameterbeschreibung Einstellungsbereich

meter

DIFFERENZTHERMO-

F1.11

STAT

WÄRMEUR-

F1.12

SPRUNGFÜHLER DES
DIFFERENZTHERMO-

Auswahl ob das Ausgang wie ein Differenzthermostat
funktionieren soll.

Auswahl des Wärmeursprungfühlers (höhere Tempe­ratur) für Differenzfunktion.

0- NEIN
1- JA
2- JA, INVERTIERT

1- T1 5- T5
2- T2 6- T6
3- T3 7- T7

Übernom­mener Wert

0*

3*

WÄRMESCHWIN-

F1.13

DUNGSFÜHLER DES
DIFFERENZTHERMO-

EINSCHALTDIFFERENZ

F1.14

DES DIFFERENZTHER­MOSTATS
AUSSCHALTDIFFERENZ

F1.15

DES DIFFERENZTHER­MOSTATS

F1.16 ZIRKULATION

BETRIEBSZEIT BEIM

F1.17

EINSCHALTEN / BETRI­EBSZEIT DER ZIRKULA­TION

F1.18 ZEIT DES VERZÖGER-

TES EINSCHALTEN /
RUHEZEIT DER ZIRKU­LATION

* Hängt vom Reglermodel ab.

Auswahl des Wärmeschwindungsfühlers (niedrige
Temperatur) für Differenzfunktion.

Einstellung der Einschaltdifferenz. 4 ÷ 30 °C

Einstellung der Ausschaltdifferenz. 1 ÷ 20 °C

Es wird festgelegt, ob der Ausgang für die Zirkulation
des Brauchwassers verwendet wird sowie die Funk­tionsart.
1- die Zirkulation erfolgt mit der Betriebszeit und der
Zeit des Stillstands der Pumpe
2- die Zirkulation wird durch den Durchflussschalter
auf Klemme T3 aktiviert und erfolgt für die vor­bestimmte Betriebszeit
3- die Zirkulation wird durch den Durchflussschalter
auf Klemme T4 aktiviert und erfolgt für die vor­bestimmte Betriebszeit
4- die Zirkulation wird durch den Durchflussschalter
auf Klemme T5 aktiviert und erfolgt für die vor­bestimmte Betriebszeit
5- die Zirkulation wird durch den Durchflussschalter
auf Klemme T6 aktiviert und erfolgt für die vor­bestimmte Betriebszeit
Diese Funktion schaltet den Ausgang für die vor­bestimmte Zeit ein, und zwar beim Eintritt der Ein­schaltbedingung. nach Ablauf der vorbestimmten Zeit
schaltet sich der Ausgang aus, unabhängig von der
Einschalt- oder Ausschaltbedingung.
Diese Einstellung wird für das Einschalten der
Hilfsumlaufpumpe bei Drain-Back-Systemen benötigt.
Die Zeiteinstellung 0 bedeutet, dass es keinen Verzug
gibt und dass sich Ausgang sofort einschaltet und für
die gesamte Zeit der Einschaltbedingung eingeschal­tet bleibt.
Diese Funktion verzögert das Einschalten des
Ausgangs für die vorbestimmte Zeit, beim Eintreten
der Einschaltbedingung. Der Ausgang schaltet sich
aus, wenn die Einschaltbedingung nicht mehr erfüllt
ist.

Warnung: Wenn die eingestellte Verzugszeit länger
ist als die Zeit der Einschaltbedingung, schaltet sich

der Ausgang nicht ein.
Die Zeiteinstellung 0 bedeutet, dass es keinen Verzug
gibt und dass sich Ausgang sofort einschaltet und für
die gesamte Zeit der Einschaltbedingung eingeschal­tet bleibt.

1- T1 5- T5
2- T2 6- T6
3- T3 7- T7

0- NEIN
1- JA, BETRIEBS- /
RUHEZEIT
2- JA, T3
3- JA, T4
4- JA, T5
5- JA, T6
6- JA, T7

0 ÷ 3600 s

0 ÷ 3600 s

4*

8

3

0*

0

0

Wartungsanleitungen

88

Para-

Parameterbezeichnung Parameterbeschreibung Einstellungsbereich

meter

MIN / MAX SICHERHEIT-

F1.19

SGRENZEN FÜR
FÜHLER

Es wird festgelegt, ob der Regler bei der Steuerung
des freien Ausgangs auch die min. und max. Grenzen
des Fühlers berücksichtigt. Diese Funktion wird auch
bei der thermostatischen Funktion des Ausgangs
verwendet, wo für den ausgewählten Fühler festgelegt
wird, ob für die Funktion auch die min. und max.
eingestellte Temperatur berücksichtigt werden soll.

0- NEIN
1- MIN OFF
2- MAX ON
3- MIN OFF & MAX ON
4- MIN ON
5- MAX OFF
6- MIN ON & MAX OFF

Übernom­mener Wert

0

FÜHLER FÜR DIE MIN/

F1.20

MAX SICHERHEIT­SGRENZE

Es wird der Fühler ausgewählt, für den man den
Schutz der MIN-/MAX-Grenzen haben möchte.

Tabelle mit Beschreibung der Parameter

Para-

Parameterbe-

meter

zeichnung

PROGRAMMIE-

F2.1

RUNG DER
AUSGÄNGE

AUSGANGSAB-

F2.2

HÄNGIGKEIT IM
BEZUG ZU
ANDEREN
AUSGÄNGEN

ABHÄNGIGE

F2.3

AUSGANG

ZEITPROGRAMM

F2.4

FÜR AUSGANG

THERMOSTAT-

F2.5

FUNKTION DES
AUSGANGS

ART DER ZU-

F2.6

SATZQUELLE

* Hängt vom Reglermodel ab.

Parameterbeschreibung Einstellungsbereich

Es wird ausgewählt, ob für das Ausgangsrelais die Funktion
programmiert wird und welcher Ausgang das ist.

Es wird festgelegt, ob die Funktion des Ausgangs abhängig
von anderen Reglerausgängen sein soll und welche Art der
Abhängigkeit das ist.
&- der ausgewählte Ausgang muss eingeschaltet sein, damit
der programmierte Ausgang eingeschaltet werden kann
&!- der ausgewählte Ausgang muss ausgeschaltet sein,
damit der programmierte Ausgang eingeschaltet werden
kann
I- der programmierte Ausgang wird immer eingeschaltet,
wenn der gewählte Ausgang eingeschaltet ist
I!- der programmierte Ausgang wird immer eingeschaltet,
wenn der gewählte Ausgang ausgeschaltet ist.
Es wird der Ausgang gewählt, von dem die Funktion des
Ausgangs, der programmiert wird, abhängt.

Anwahl des gewünschten Zeitprogramms für Ausgang.

Es wird festgelegt, ob der programmierte Ausgang als Ther­mostat wirken soll.

Es wird festgelegt, welche Energiequelle gesteuert wird.

1- T1 5- T5
2- T2 6- T6
3- T3 7- T7
4- T4

0- NE 4- R4
1- R1 5- R5
2- R2 6- R6
3- R3
0- NEIN
1- &
2- &!
3- I
4- I!

1- R1 4- R4
2- R2 5- R5
3- R3 6- R6

0- NEIN
1- P1
2- P2
3- P3
4- P4
5- AUSGEW. PROG.

0- NEIN
1- JA
2- JA, INVERTIERT
3- JA, ZUSÄT. QUELLE
4- JA, KASK. QUELLE

1- BRENNER
2- EL. HEIZSTAB
3- WÄRMEPUMPE

5*

Übernomme­ner Wert

0*

0

*

0

0

0

89

Wartungsanleitungen

Para-

Parameterbezeich-

meter

nung

FÜHLER FÜR THER-

F2.7

MOSTATFUNKTION

THERMO-

F2.8

STATHYSTERESE

Parameterbeschreibung Einstellungsbereich

Auswahl des Fühlers für Thermostatfunktion.

Einstellen der Thermostathysterese-Funktion. 1 ÷ 30 °C

1- T1 2- T2
3- T3 4- T4
5- T5 6- T6

Übernomme­ner Wert

4*

4

ZUSÄTZLICHEN

F2.9

QUELLE - EIN­SCHALTVERZÖGERU
NG

ZUSÄTZLICHE QUEL-

F2.10

LE - HEIZUNG AUF
DIE MIN. TEMPERA­TUR

DIFFERENZTHERMO-

F2.11

STAT

WÄRMEUR-

F2.12

SPRUNGFÜHLER
DES DIFFE­RENZTHERMOSTATS
WÄRMESCHWIN-

F2.13

DUNGSFÜHLER DES
DIFFERENZTHERMO­STATS
EINSCHALTDIFFE-

F2.14

RENZ DES DIFFE­RENZTHERMOSTATS

AUSSCHALTDIFFE-

F2.15

RENZ DES DIFFE­RENZTHERMOSTATS

F2.16 ZIRKULATION

* Hängt vom Reglermodel ab.

Es wird festgelegt, ob die Zusatzquelle sofort ein­geschaltet wird oder erst dann, wenn es in der
bestimmten Zeit nicht möglich ist, den Speicher mit den
Kollektoren auf die gewünschte Temperatur zu erhitzen.
Wenn die Verzugszeit für das Einschalten eingestellt
wird, ist das max. die Zeit, in der die Kollektoren die
gewünschte Temperatur erreichen sollen. Wenn der
Regler feststellt, dass es in der eingestellten Zeit nicht
möglich ist, die gewünschte Temperatur mit den Kollek­toren zu erreichen, wird die Zusatzquelle, die das
Wasser auf die gewünschte Temperatur erhitzt, ein­geschaltet.
Es wird festgelegt, ob mit der zusatzquelle der Speicher
auf die min. Temperatur erhitzt wird oder nicht.

Auswahl ob das Asugang wie ein Differenzthermostat
funktionieren soll.

Auswahl des Wärmeursprungfühlers (höhere Tempera­tur) für Differenzfunktion.

Auswahl des Wärmeschwindungsfühlers (niedrige
Temperatur) für Differenzfunktion.

Einstellung der Einschaltdifferenz. 4 ÷ 30 °C

Einstellung der Ausschaltdifferenz. 1 ÷ 20 °C

Es wird festgelegt, ob der Ausgang für die Zirkulation
des Brauchwassers verwendet wird sowie die Funk­tionsart.
1- die Zirkulation erfolgt mit der Betriebszeit und der
Zeit des Stillstands der Pumpe
2- die Zirkulation wird durch den Durchflussschalter auf
Klemme T3 aktiviert und erfolgt für die vorbestimmte
Betriebszeit
3- die Zirkulation wird durch den Durchflussschalter auf
Klemme T4 aktiviert und erfolgt für die vorbestimmte
Betriebszeit
4- die Zirkulation wird durch den Durchflussschalter auf
Klemme T5 aktiviert und erfolgt für die vorbestimmte
Betriebszeit
5- die Zirkulation wird durch den Durchflussschalter auf
Klemme T6 aktiviert und erfolgt für die vorbestimmte
Betriebszeit

0- KEINE VERZÖGE­RUNG
1 - 1440 MINUTEN
VERZ.

0- NEIN
1- JA, NACH PRO­GRAMM
2- IMMER
0- NEIN
1- JA
2- JA, INVERTIERT

1- T1 5- T5
2- T2 6- T6
3- T3 7- T7
4- T4
1- T1 5- T5
2- T2 6- T6
3- T3 7- T7
4- T4

0- NEIN
1- JA, BETRIEBS- /
RUHEZEIT
2- JA, T3
3- JA, T4
4- JA, T5
5- JA, T6
6- JA, T7

0

0

0*

3*

4*

8

3

0*

Wartungsanleitungen

90

Para-

Parameterbezeich-

meter

nung

BETRIEBSZEIT BEIM

F2.17

EINSCHALTEN / BETRI­EBSZEIT DER ZIRKU­LATION

ZEIT DES VERZÖGER-

F2.18

TES EINSCHALTEN /
RUHEZEIT DER ZIRKU­LATION

MIN / MAX SICHERHEIT-

F2.19

SGRENZEN FÜR
FÜHLER

FÜHLER FÜR DIE MIN/

F2.20

MAX SICHERHEIT­SGRENZE

Parameterbeschreibung Einstellungsbe-

reich

Diese Funktion schaltet den Ausgang für die vorbestimmte
Zeit ein, und zwar beim Eintritt der Einschaltbedingung.
nach Ablauf der vorbestimmten Zeit schaltet sich der
Ausgang aus, unabhängig von der Einschalt- oder
Ausschaltbedingung.
Diese Einstellung wird für das Einschalten der Hilfsumla­ufpumpe bei Drain-Back-Systemen benötigt.
Die Zeiteinstellung 0 bedeutet, dass es keinen Verzug gibt
und dass sich Ausgang sofort einschaltet und für die
gesamte Zeit der Einschaltbedingung eingeschaltet bleibt.

Diese Funktion verzögert das Einschalten des Ausgangs
für die vorbestimmte Zeit, beim Eintreten der Einschaltbe­dingung. Der Ausgang schaltet sich aus, wenn die Ein­schaltbedingung nicht mehr erfüllt ist.
Warnung: Wenn die eingestellte Verzugszeit länger ist als
die Zeit der Einschaltbedingung, schaltet sich der Ausgang
nicht ein.
Die Zeiteinstellung 0 bedeutet, dass es keinen Verzug gibt
und dass sich Ausgang sofort einschaltet und für die
gesamte Zeit der Einschaltbedingung eingeschaltet bleibt.

Es wird festgelegt, ob der Regler bei der Steuerung des
freien Ausgangs auch die min. und max. Grenzen des
Fühlers berücksichtigt. Diese Funktion wird auch bei der
thermostatischen Funktion des Ausgangs verwendet, wo
für den ausgewählten Fühler festgelegt wird, ob für die
Funktion auch die min. und max. eingestellte Temperatur
berücksichtigt werden soll.

Es wird der Fühler ausgewählt, für den man den Schutz
der MIN-/MAX-Grenzen haben möchte.

0 ÷ 3600 s

0 ÷ 3600 s

0- NEIN
1- MIN OFF
2- MAX ON
3- MIN OFF &
MAX ON
4- MIN ON
5- MAX OFF
6- MIN ON & MAX
OFF
1- T1 5- T5
2- T2 6- T6
3- T3 7- T7
4- T4

Übernomme­ner Wert

0

0

0

5*

* Hängt vom Reglermodel ab.

91

Wartungsanleitungen

Tabelle mit Beschreibung der Parameter :

Para-

Parameterbe-

meter

zeichnung

PROGRAMMIE-

F3.1

RUNG DER
AUSGÄNGE

AUSGANGSAB-

F3.2

HÄNGIGKEIT IM
BEZUG ZU
ANDEREN
AUSGÄNGEN

ABHÄNGIGE

F3.3

AUSGANG

ZEITPROGRAMM

F3.4

FÜR AUSGANG

THERMOSTAT-

F3.5

FUNKTION DES
AUSGANGS

ART DER ZU-

F3.6

SATZQUELLE

FÜHLER FÜR

F3.7

THERMOSTAT­FUNKTION

THERMO-

F3.8

STATHYSTERES

Parameterbeschreibung Einstellungsbereich

Es wird ausgewählt, ob für das Ausgangsrelais die Funktion
programmiert wird und welcher Ausgang das ist.

Es wird festgelegt, ob die Funktion des Ausgangs abhängig
von anderen Reglerausgängen sein soll und welche Art der
Abhängigkeit das ist.
&- der ausgewählte Ausgang muss eingeschaltet sein, damit
der programmierte Ausgang eingeschaltet werden kann
&!- der ausgewählte Ausgang muss ausgeschaltet sein,
damit der programmierte Ausgang eingeschaltet werden
kann
I- der programmierte Ausgang wird immer eingeschaltet,
wenn der gewählte Ausgang eingeschaltet ist
I!- der programmierte Ausgang wird immer eingeschaltet,
wenn der gewählte Ausgang ausgeschaltet ist
Es wird der Ausgang gewählt, von dem die Funktion des
Ausgangs, der programmiert wird, abhängt.

Anwahl des gewünschten Zeitprogramms für Ausgang.

Es wird festgelegt, ob der programmierte Ausgang als Ther­mostat wirken soll.

Es wird festgelegt, welche Energiequelle gesteuert wird.

Auswahl des Fühlers für Thermostatfunktion.

Einstellen der Thermostathysterese-Funktion. 1 ÷ 30 °C

0- NEIN 4- R4
1- R1 5- R5
2- R2 6- R6
3- R3
0- NEIN
1- &
2- &!
3- I
4- I!

1- R1 4- R4
2- R2 5- R5
3- R3 6- R6

0- NEIN 1- P1
2- P2 3- P3
4- P4
5- AUSGEW. PROG.
0- NEIN
1- JA
2- JA, INVERTIERT
3- JA, ZUSÄT. QUELLE
4- JA, KASK. QUELLE
1- BRENNER
2- EL. HEIZSTAB
3- WÄRMEPUMPE

1- T1 2- T2
3- T3 4- T4
5- T5 6- T6

Übernomme­ner Wert

0*

0

*

0

0

0

4*

4

ZUSÄTZLICHEN

F3.9

QUELLE - EIN­SCHALTVERZÖ
GERUNG

ZUSÄTZLICHE

F3.10

QUELLE - HE­IZUNG AUF DIE
MIN. TEMPERA­TUR

* Hängt vom Reglermodel ab.

Es wird festgelegt, ob die Zusatzquelle sofort eingeschaltet
wird oder erst dann, wenn es in der bestimmten Zeit nicht
möglich ist, den Speicher mit den Kollektoren auf die
gewünschte Temperatur zu erhitzen. Wenn die Verzugszeit
für das Einschalten eingestellt wird, ist das max. die Zeit, in
der die Kollektoren die gewünschte Temperatur erreichen
sollen. Wenn der Regler feststellt, dass es in der ein­gestellten Zeit nicht möglich ist, die gewünschte Temperatur
mit den Kollektoren zu erreichen, wird die Zusatzquelle, die
das Wasser auf die gewünschte Temperatur erhitzt, ein­geschaltet.
Es wird festgelegt, ob mit der zusatzquelle der Speicher auf
die min. Temperatur erhitzt wird oder nicht.

Wartungsanleitungen

92

0- KEINE VERZÖGE­RUNG
1 - 1440 MINUTEN
VERZ.

0- NEIN
1- JA, NACH PRO­GRAMM
2- IMMER

0

0

Para-

Parameterbezeichnung Parameterbeschreibung Einstellungsbe-

meter

DIFFERENZTHERMO-

F3.11

STAT

WÄRMEUR-

F3.12

SPRUNGFÜHLER DES
DIFFERENZTHERMO-

Auswahl ob das Ausgang wie ein Differenzthermostat
funktionieren soll.

Auswahl des Wärmeursprungfühlers (höhere Tempera­tur) für Differenzfunktion.

reich

0- NEIN

1- JA

2- JA, INVERTIERT

0- NEIN

1- JA

2- JA, INVERTIERT

Übernom­mener Wert

0

0*

WÄRMESCHWIN-

F3.13

DUNGSFÜHLER DES
DIFFERENZTHERMO­STATS
EINSCHALTDIFFERENZ

F3.14

DES DIFFERENZTHER­MOSTATS

AUSSCHALTDIFFERENZ

F3.15

DES DIFFERENZTHER­MOSTATS

F3.16 ZIRKULATION

BETRIEBSZEIT BEIM

F3.17

EINSCHALTEN / BETRI­EBSZEIT DER ZIRKULA­TION

F3.18 ZEIT DES VERZÖGER-

TES EINSCHALTEN /
RUHEZEIT DER ZIRKU­LATION

Auswahl des Wärmeschwindungsfühlers (niedrige Tem­peratur) für Differenzfunktion.

Einstellung der Einschaltdifferenz.

Einstellung der Ausschaltdifferenz. 4 ÷ 30 °C

Es wird festgelegt, ob der Ausgang für die Zirkulation des
Brauchwassers verwendet wird sowie die Funktionsart.
1- die Zirkulation erfolgt mit der Betriebszeit und der Zeit
des Stillstands der Pumpe
2- die Zirkulation wird durch den Durchflussschalter auf
Klemme T3 aktiviert und erfolgt für die vorbestimmte
Betriebszeit
3- die Zirkulation wird durch den Durchflussschalter auf
Klemme T4 aktiviert und erfolgt für die vorbestimmte
Betriebszeit
4- die Zirkulation wird durch den Durchflussschalter auf
Klemme T5 aktiviert und erfolgt für die vorbestimmte
Betriebszeit
5- die Zirkulation wird durch den Durchflussschalter auf
Klemme T6 aktiviert und erfolgt für die vorbestimmte
Betriebszeit

Diese Funktion schaltet den Ausgang für die vor­bestimmte Zeit ein, und zwar beim Eintritt der Einschalt­bedingung. nach Ablauf der vorbestimmten Zeit schaltet
sich der Ausgang aus, unabhängig von der Einschalt­oder Ausschaltbedingung.
Diese Einstellung wird für das Einschalten der Hilfsumla­ufpumpe bei Drain-Back-Systemen benötigt.
Die Zeiteinstellung 0 bedeutet, dass es keinen Verzug
gibt und dass sich Ausgang sofort einschaltet und für die
gesamte Zeit der Einschaltbedingung eingeschaltet
bleibt.
Diese Funktion verzögert das Einschalten des Ausgangs
für die vorbestimmte Zeit, beim Eintreten der Einschalt­bedingung. Der Ausgang schaltet sich aus, wenn die
Einschaltbedingung nicht mehr erfüllt ist.

Warnung: Wenn die eingestellte Verzugszeit länger ist
als die Zeit der Einschaltbedingung, schaltet sich der

Ausgang nicht ein.
Die Zeiteinstellung 0 bedeutet, dass es keinen Verzug
gibt und dass sich Ausgang sofort einschaltet und für die
gesamte Zeit der Einschaltbedingung eingeschaltet
bleibt.

1- T1 5- T5

2- T2 6- T6

3- T3 7- T7

4- T4

1- T1 5- T5

2- T2 6- T6

3- T3 7- T7

4- T4

1 ÷ 20 °C

0- NEIN

1- JA, BETRIEBS- /

RUHEZEIT

2- JA, T3

3- JA, T4

4- JA, T5

5- JA, T6

6- JA, T7

0 ÷ 3600 s

3*

4*

8

3

0*

0

* Hängt vom Reglermodel ab.

93

Wartungsanleitungen

Para-

Parameterbezeichnung Parameterbeschreibung Einstellungsbereich

meter

MIN / MAX SICHERHEIT-

F3.19

SGRENZEN FÜR
FÜHLER

Es wird festgelegt, ob der Regler bei der Steuerung
des freien Ausgangs auch die min. und max. Grenzen
des Fühlers berücksichtigt. Diese Funktion wird auch
bei der thermostatischen Funktion des Ausgangs
verwendet, wo für den ausgewählten Fühler festgelegt
wird, ob für die Funktion auch die min. und max.
eingestellte Temperatur berücksichtigt werden soll.

0- NEIN
1- MIN OFF
2- MAX ON
3- MIN OFF & MAX ON
4- MIN ON
5- MAX OFF
6- MIN ON & MAX OFF

Übernom­mener Wert

0

FÜHLER FÜR DIE MIN/

F3.20

MAX SICHERHEIT­SGRENZE

Es wird der Fühler ausgewählt, für den man den
Schutz der MIN-/MAX-Grenzen haben möchte.

1- T1 5- T5
2- T2 6- T6
3- T3 7- T7
4- T4

5*

WERKSEINSTELLUNGEN

Im Menü „WERKSEINSTELLUNGEN“ befinden sich Softwarewerkzeuge für leichteres
Einstellen des Reglers sowie Möglichkeiten für die Rücksetzung in Werkseinstellungen.

RESET DER PARAMETER DES AUSGEWÄHLTEN HYDRAULIKSCHEMAS

Stellt alle Parametereinstellungen P1, P2, P3, S1 (außer S1.1), S2, S3 und W
auf Werkseinstellungen zurück.

RESET ALLER REGLEREINSTELLUNGEN

Stellt alle Parametereinstellungen P1, P2, P3, S1, S2, S3 und W auf Werks­einstellungen zurück.

RESET DER ZEITPROGRAMME

Löscht die eingestellten Zeitprogramme und stellt die werkseingestellten Zeit­programme wieder her.

SPEICHERN DER BENUTZEREINSTELLUNGEN

Alle Einstellungen des Reglers als Benutzereinstellung speichern. Alle Tem­peraturfühler, die einen möglichen Fehler (ERR) aufzeigen können, werden
Zurückgestellt und zwar auf - - - (Fühler ist nicht angeschlossen).

BENUTZEREINSTELLUNGEN LADEN

Lädt die vorher gespeicherten Benutzereinstellungen.

Wartungsanleitungen

Vor der Durchführung der einzelnen oben angeführ­ten Befehle verlangt der Regler die Bestätigung des
Befehls.

94

MONTAGEANLEITUNGEN

MONTAGE DES REGLERS

Montieren Sie den Regler Innen, an einem trockenen Ort, wo er keinem starken elektro­magnetischen Feld ausgesetzt wird. Direkt an die Wand oder die DIN Leiste oder in die
Öffnung der Solargruppe des Systems montieren.

WANDMONTAGE

Der Regler SGC wird üblicherweise an die Heizraumwand montiert. Die Montage an die
Wand wird wie folgt ausgeführt:

1

1. An die Montagestelle 2 Löcher, 6 mm Durchmesser und ca.40 mm Tiefe, bohren.

Die Zentralbohrungen müssen vertikal 120 mm von einander entfernt sein.

In die Löcher Dübel setzen. In die obere Einlage die Schraube so befestigen, dass sie

noch ca. 4 mm aus der Wand ragt.

95

Montageanleitungen

2

2. Regler mit den Schrauben befestigen.

3. Regler am unteren Befestigungsloch festschrauben.

3

FÜHLERBEZEICHNUNG UND FÜHLERBESCHREIBUNG

TABELLE: Wiederstand der Temperaturfühler Typ Pt1000

Temperatur

[°C]

-20 922 35 1136 90 1347 145 1555

-15 941 40 1155 95 1366 150 1573

-10 961 45 1175 100 1385 155 1592

-5 980 50 1194 105 1404 160 1611

10 1039 65 1252 120 1461 175 1666
15 1058 70 1271 125 1480 180 1685
20 1078 75 1290 130 1498 185 1703

25 1097 80 1309 135 1515 190 1722

30 1117 85 1328 140 1536 195 1740

Montageanleitungen

Widerstand

[]

0 1000 55 1213 110 1423 165 1629
5 1020 60 1232 115 1442 170 1648

Temperatur

[°C]

Widerstand

[]

Temperatur

[°C]

96

Widerstand

[]

Temperatur

[°C]

Widerstand

[]

ELEKTRISCHE ANBRINGUNG DES REGLERS

Jedes Differenzregler-Projekt muss auf Berechnungen basieren und geplant
sein. Das Berechnen und Planen liegt ausschließlich in Ihren Händen und muss
den geltenden Regeln gerecht sein. Die Zeichnungen und die Texte in der vor­liegenden Anleitung haben lediglich Beispielcharakter, für die der Herausgeber

keine Verantwortung übernimmt. Benutzen Sie in diesen Anleitungen vermittel­te Inhalte, geschieht dies auf das eigene Risiko und Sie tragen die Verantwortung. Der
Herausgeber haftet nicht für unsachgemäße, unvollständige und falsche Angaben und die
daraus resultierenden Schäden werden grundsätzlich ausgeschlossen. Alle Rechte vorbe­halten. Technische Änderungen und Irrtümer und das Recht auf Veränderung vorbehal­ten.
Der Anschluss des Reglers soll nur von qualifizierten Fachpersonal oder einem bevoll­mächtigten Industriebetrieb durchgeführt werden. Bevor in die Verdrahtung gegriffen wird,
sicherstellen, dass der Hauptschalter ausgeschaltet ist.
Beachten Sie die Vorschriften für Niederspannungsinstallationen IEC 60364 und VDE
0100, sowie auch gesetzliche Regeln und Vorschriften der Verhütung vor Berufsunfällen,
Vorschriften im Umweltschutz und sonstige nationalen Vorschriften.
Vor jedem öffnen des Gehäuses, vergewissern sie sich, dass alle Pole der Spannungska­bel unterbrochen sind. Ignorieren von Anweisungen kann zu schweren Verletzungen wie
Verbrennungen führen oder sogar Leben gefährden.

Der Regler muss über einen Trennstecker allpolig angeschlossen werden. Die Entfernung
der Pole bei offenem kontakt muss mindestens 3 mm sein. Die Relais R2 un R3 sind für
die Drehzahlregelung und sind Halbleiterrelais.
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen sind getrennt von
netzspannungsführenden Leitungen zu Verlegen. Temperaturfühlerleitungen nur in die
linke Seite und die netzspannungsführenden Leitungen nur in die Rechte Seite des Gerä­tes einführen.

Sicherung

Ersatzsicherung

97

Montageanleitungen

ANBRINGUNG DES IMPULS- VOLUMENMESSTEILS

Das Volumenmessteil wird in die Rücklaufleitung des Solarsystems montiert. Bei der
Montage befolgen Sie die beigefügten Anweisungen. Nach der Anbringung des Messge­räts ist es notwendig, die Funktionsparameter W einzustellen.

ANSCHLUSS VON ELEKTRONISCHEN DURCHFLUSSMESSER VFS (VORTEX FLOW
SENSOR) *

Durchflussmesser ist in der Rücklaufleitung des Solarsystems installiert. Elektrische Ver­bindung zur Steuerung erfolgt über ein Kabel, das mit dem Durchflussmesser mitgeliefert
wurde. Bei der Installation folgen Sie den Anweisungen. Nach der Anbringung des Mess­geräts ist es notwendig, die Funktionsparameter W einzustellen.

* Nur SGC36HV, SGC67HV.

Montageanleitungen

98

ANSCHLUSS EINER HOCHEFFIZIENZ PUMPE DURCH EIN EXTERNES S
TEUERSIGNAL

SGC Regler ermöglichen die Drehzahlregelung der Hocheffizienz Pumpen mit einem
externen PWM oder 0 ÷ 10 V Steuersignal. Die Drehzahlregelung Aktivieren wir durch die
Einstellung des Parameters S3.1 = 2 oder 4 für die Umwälzpumpe R2. Nach dem An­schluss der Pumpe müssen wir noch die Parameter S3.1 bis S3.6 für die Pumpe R2 und
Parameter S3.7 bis S3.12 für die Pumpe R3 einstellen.

DURCHFLUSSREINSTELLUNG IM SOLARSYSTEM UND REGLER FUNKTIONSTEST

Basierend auf der Oberfläche der eingebauten Kollektoren ist es notwendig, den nomina­len Durchfluss des Systems zu bestimmen. Der Durchfluss beträgt von 0,5 bis 1,2 l / min
für jeden Quadratmeter Kollektorfläche oder in Übereinstimmung mit den Anweisungen
des Herstellers (z. B. bei 3 Kollektoren mit einer Gesamtfläche von 6 m2 ist der nominale
Durchfluss im System 5,4 l / min, bei ausgewählter Flussrate 0,9 l / min, pro Quadratmeter
des Kollektors).

FUNKTIONSPRÜFUNG FÜR STANDARD PUMPEN
Danach muss die Umlaufpumpe manuell auf die maximale Drehzahl eingeschaltet werden
(siehe Kapitel Manueller Betrieb auf Seite 68). Stellen Sie die Geschwindigkeit auf der
Umlaufpumpe auf eine Stufe ein, bei der die Pumpe den errechneten Nennfluss des Sys­tems ein wenig überschreitet. Stellen Sie mit dem Regelventil den Durchfluss im System
so ein, dass er dem errechneten Nennfluss entspricht. Danach muss am Regler die Dreh­zahl der Pumpe auf 40 % eingestellt werden und auch geprüft werden, ob der Schwimmer
am Flussmessgerät angehoben ist. Wenn es im System keinen Durchfluss gibt, dann stel­len Sie am Regler die nächste Drehzahlstufe ein, das sind 55 %, und prüfen erneut den
Durchfluss. Falls der Durchfluss noch immer nicht vorhanden ist, muss am Regler die
nächste Drehzahlstufe eingestellt werden, also 70 %, und der Nennfluss des Systems ver­größert und der Vorgang wiederholt werden.
Falls beim Test die Anfangsstufe der Drehzahl der Pumpe vergrößert werden musste,
muss die Anfangsstufe des Pumpenbetriebs in den Parameter S3.2 für die Pumpe R2 und
den Parameter S3.8 für die Pumpe R3.

99

Wartungsanleitungen

FUNKTIONSPRÜFUNG PWM / 0-10V STEUERUNG FÜR HOCHEFFIZIENZ PUMPEN*
Öffnen sie das Regelventil für Systemstromregelung vollständig auf. Stellen Sie Manuell
die Drehgeschwindigkeit ein (siehe Seite 68), bei der die Pumpe den nominalen Durch­fluss im System erreicht. Die erhaltenen Daten tragen Sie in den Parameters S3.5 für die
Pumpe R2. Nun ist es notwendig noch die minimale Drehzahl zu überprüfen, bei der die
Pumpe einen minimalen Durchfluss ermöglicht. Dies tun Sie durch die Verringerung der
Drehzahl der Pumpe in einem solchen Ausmaß, das die Pumpe noch einen stetigen
Strom im System ermöglicht. Die Mindestgeschwindigkeit der Pumpe, geben Sie in den
Parameter S3.2 für die Pumpe R2 und Parameter S3.8 für die Pumpe R3 ein.

* Nur SGC36HV, SGC67HV.

TEMPERATUR-SIMULATION MODUS

Der Regler SGC hat eine speziell eingebaute Funktion, die uns eine Simulation der Tem­peraturen ermöglicht und eine Analyse des Reglers. Diese Funktion ist besonders nütz­lich bei der Inbetriebnahme und im Falle von Ausfall oder Fehlfunktion des Systems.
Der Simulationsmodus wird im Hauptmenü eingeschaltet. Mit der Taste wählen sie
die Anzeige des Hydraulikschemas. Dann halten sie die Taste für 10 Sekunden. Der
Regler ist jetzt in den Simulationsmodus.
Mit der Taste bewegen sie sich zwischen den Fühlern. Mit den Tasten und
ändern wir den Wert des Fühlers. Wenn wir anfangen, den Wert des Temperatur­fühlers zu verändern, ändert sich das Fühlersymbol vom T auf S. Der Regler steuert die
Ausgänge nach den eingestellten Parametern, dem ausgewähltem Schema und den si­mulierten Temperaturen.
Der Simulationsmodus wird durch Drücken der Taste unterbrochen. Der Simulations­modus wird automatisch beendet, nach 5 Minuten vom letzten Tastendruck.

Wartungsanleitungen

100
