SELFSAT SNIPE PRO, SNIPE PRO MAX User Manual

ENGLISH GERMAN FRENCH SPANISH DUTCH SVENSKA

User’s manual • Bedienungsanleitung • Manual utilisateur

• Manuale utente • Gebruikershandleiding

ver 3.0

TTT

T

AUTOMATIC

ANTENNA

THE WORLD’S BEST
CAMPING AUTOMATIC ANTENNA

SNIPE PRO / SNIPE PRO MAX

www.selfsat.com

I DO IT CO., LTD

I DO IT CO., LTD

#637, Smart-Hub Industry-University Convergence Center, 237 Sangidaehak-ro, Siheung-si, Gyeonggi-do, Korea (429-793)
TEL [phone] FAX [phone] E-MAIL [email protected] WEB www.selfsat.com

SVENSKA ENGLISH GERMAN FRENCH SPANISH DUTCH

Contents

1. General Information

.....................................................................................

......................................................................

....................................................................................

1-1.
1-2.
1-3.

2
3
4

Introduction
Proper use and Operation
Safety Notes

2. Contents

............................................................................

...................................................................................

2-1.
2-2.

5
6

Components Bundle
Name of parts

3. Operating Instruction

...........................................................................

.........................................................................

................................................................................

3-1.
3-2.
3-3.

7
8

10

Connection Diagram
Functional Description
Quick Reference

4. Program update

.............................................................

.................................................................................

4-1.
4-2.

11
12

Connection Diagram for updating
Update Process

5. Trouble Shooting

...............................................................................5-1.

14

Trouble Shooting

6. Specications

......................................................................................

...................................................................................

6-1.
6-2.

15
15

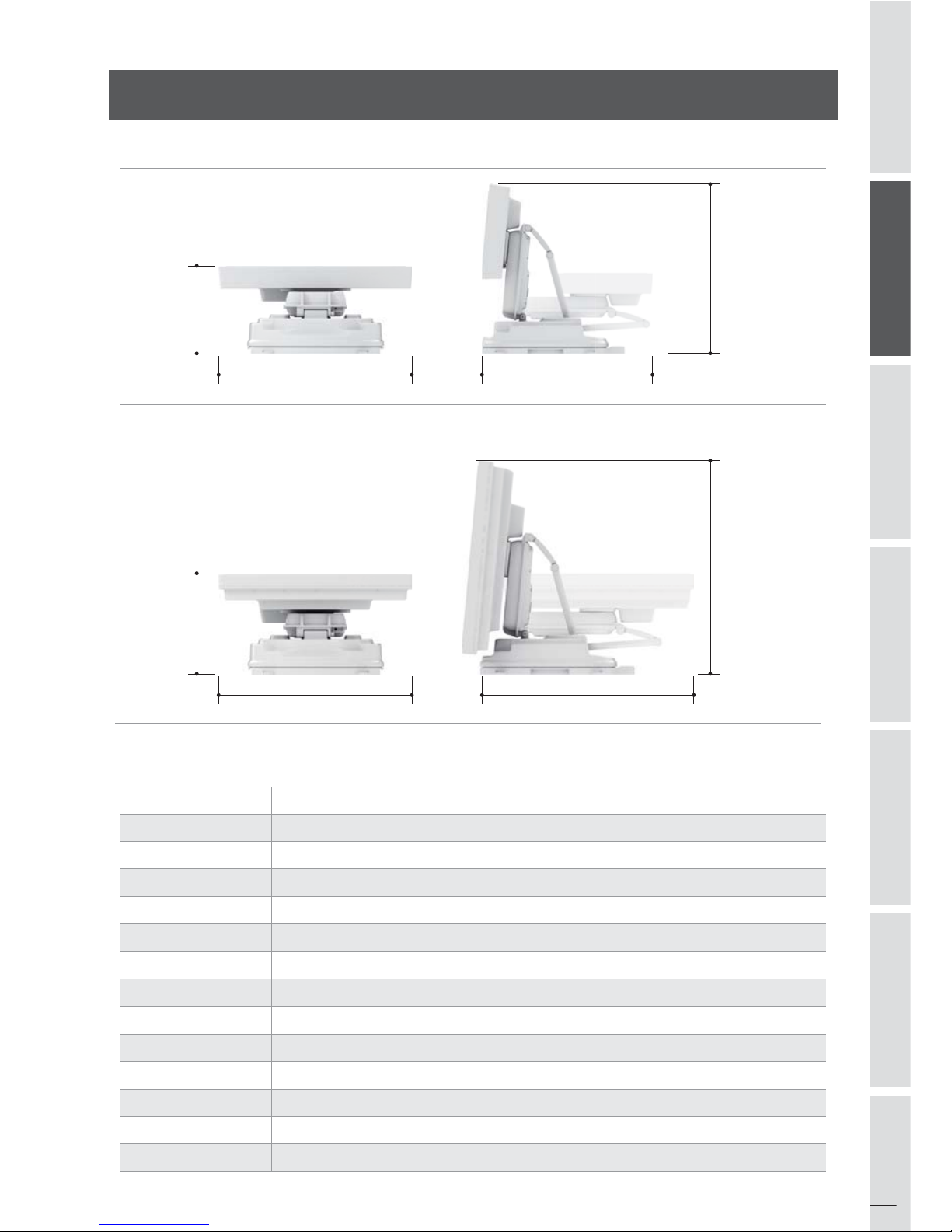

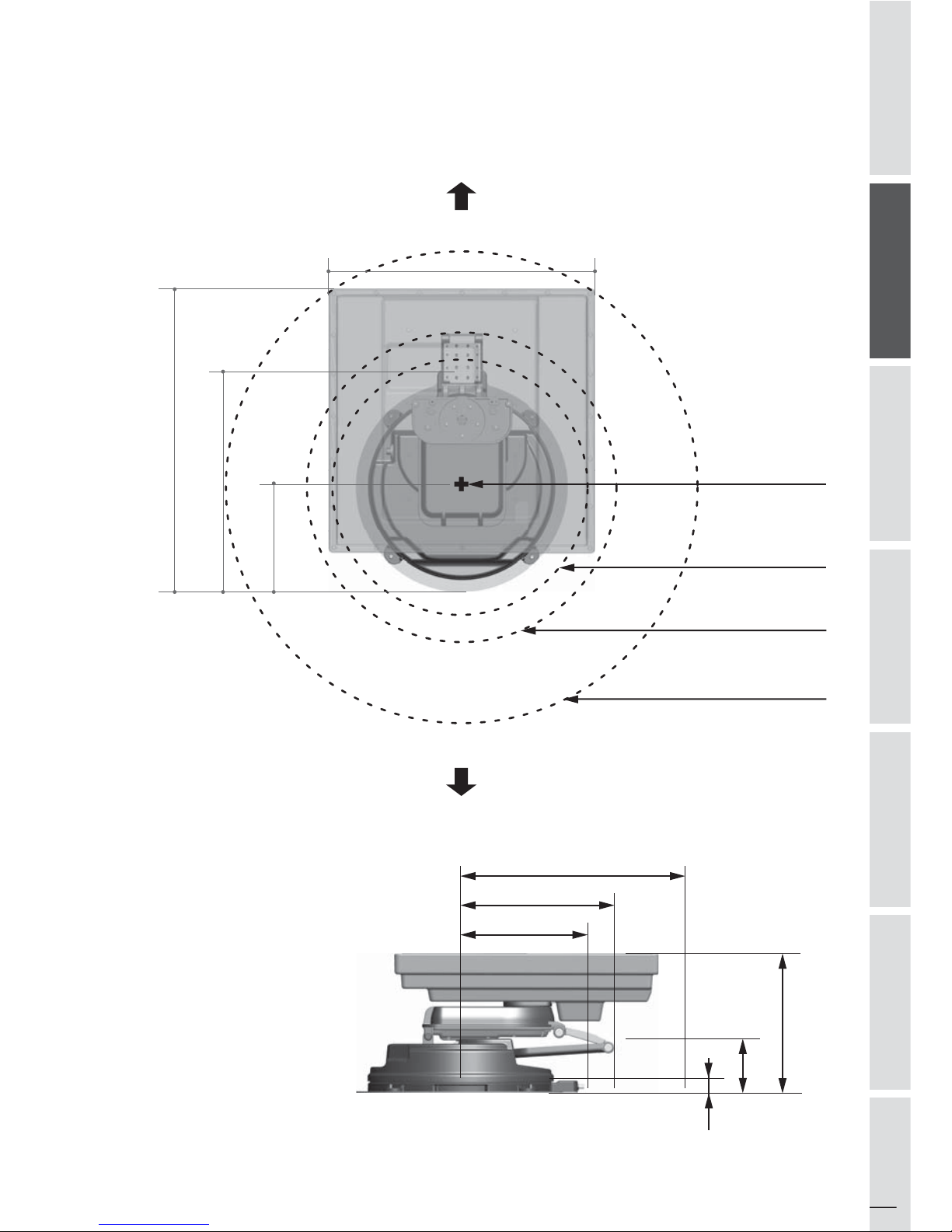

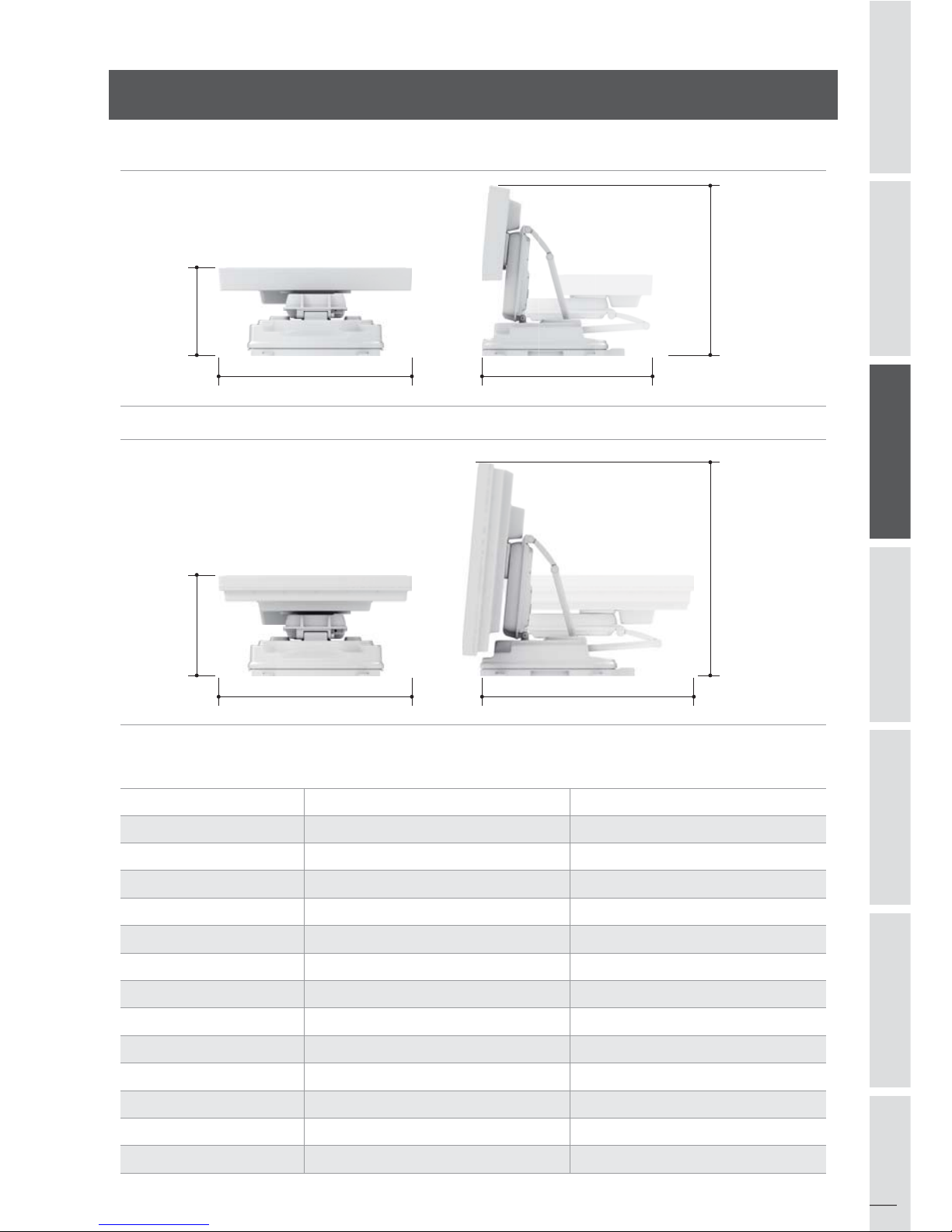

Dimension
Specications

7. Camping Car Installation

..........................................

......................................................................

......................................................................................

.............................................................................

............................................................................

7-1.
7-2.
7-3.
7-4.
7-5.

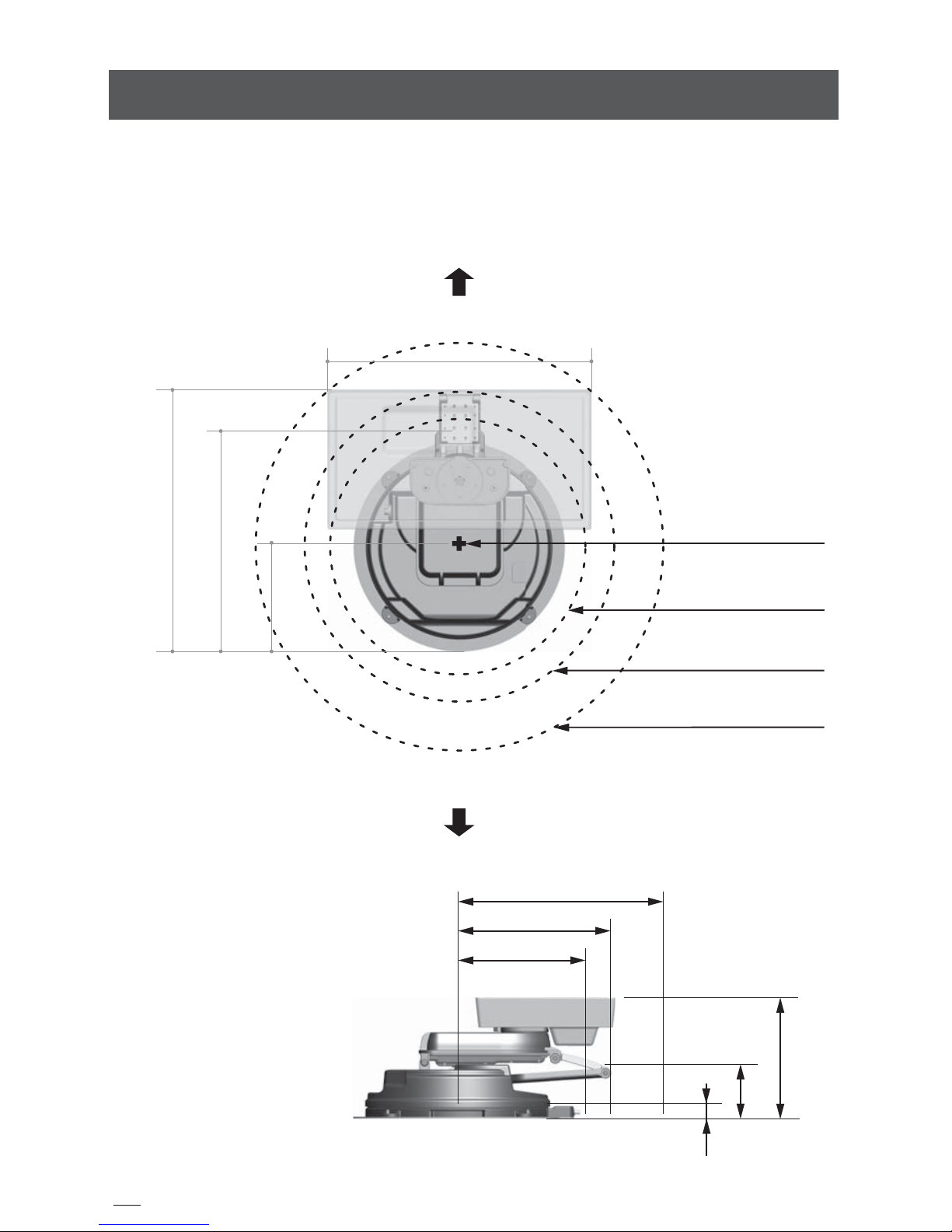

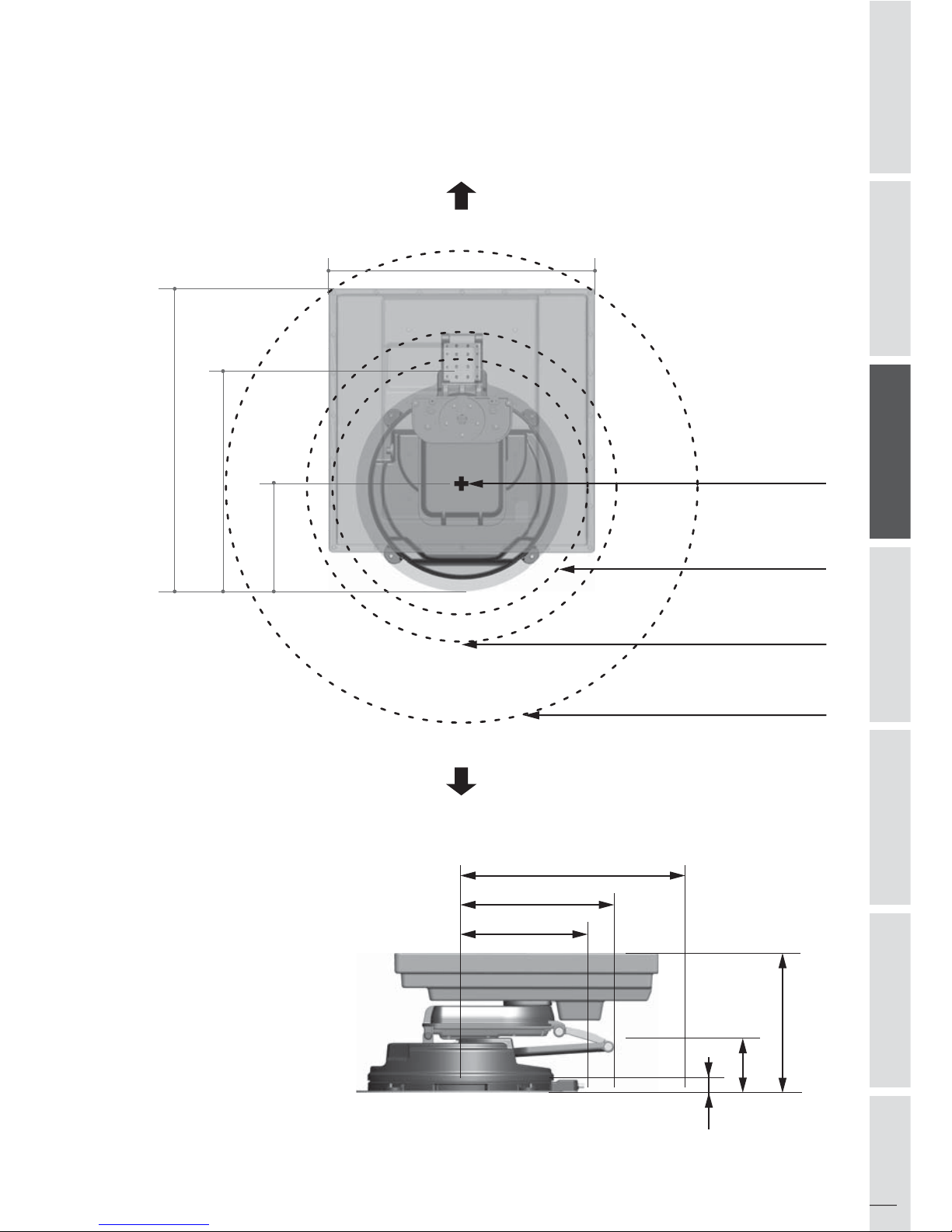

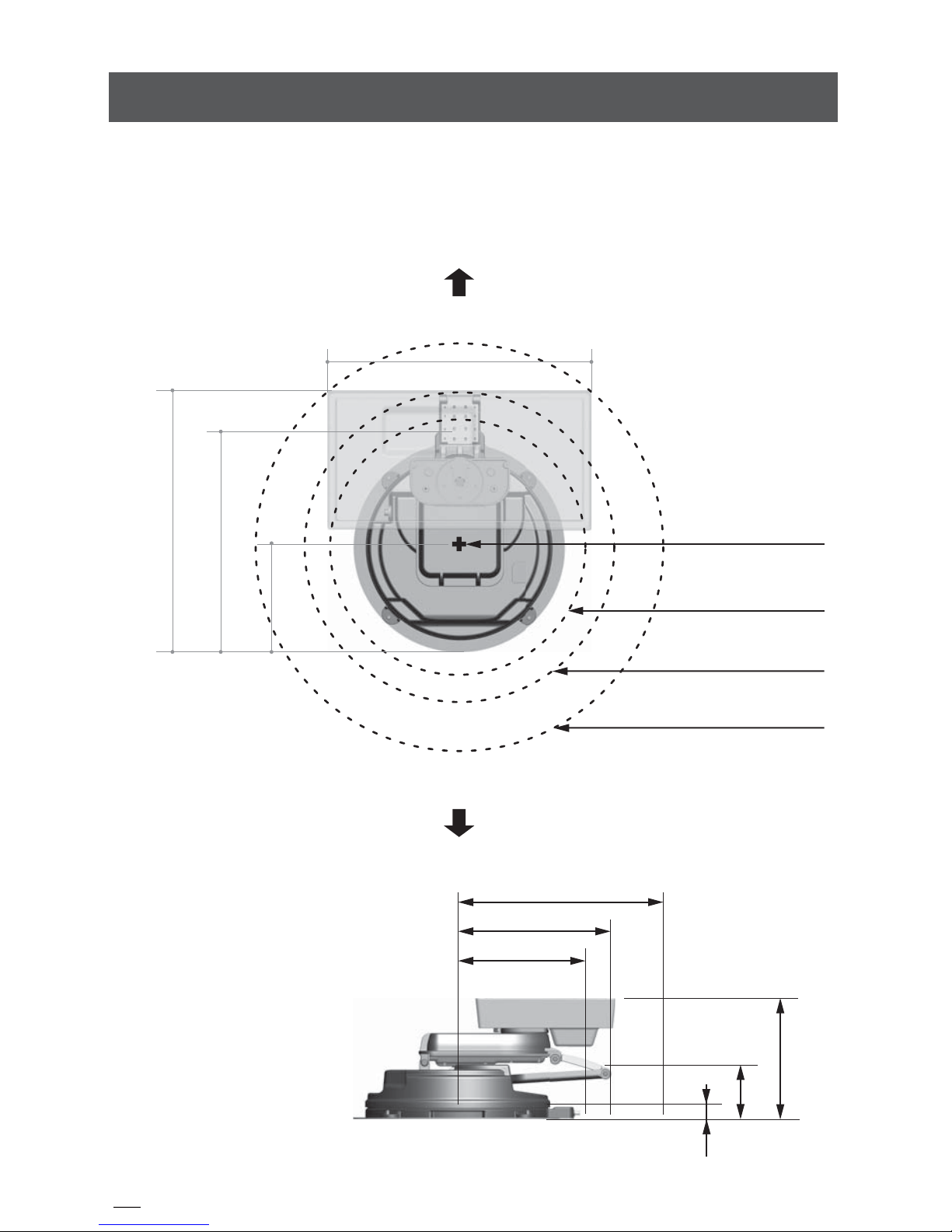

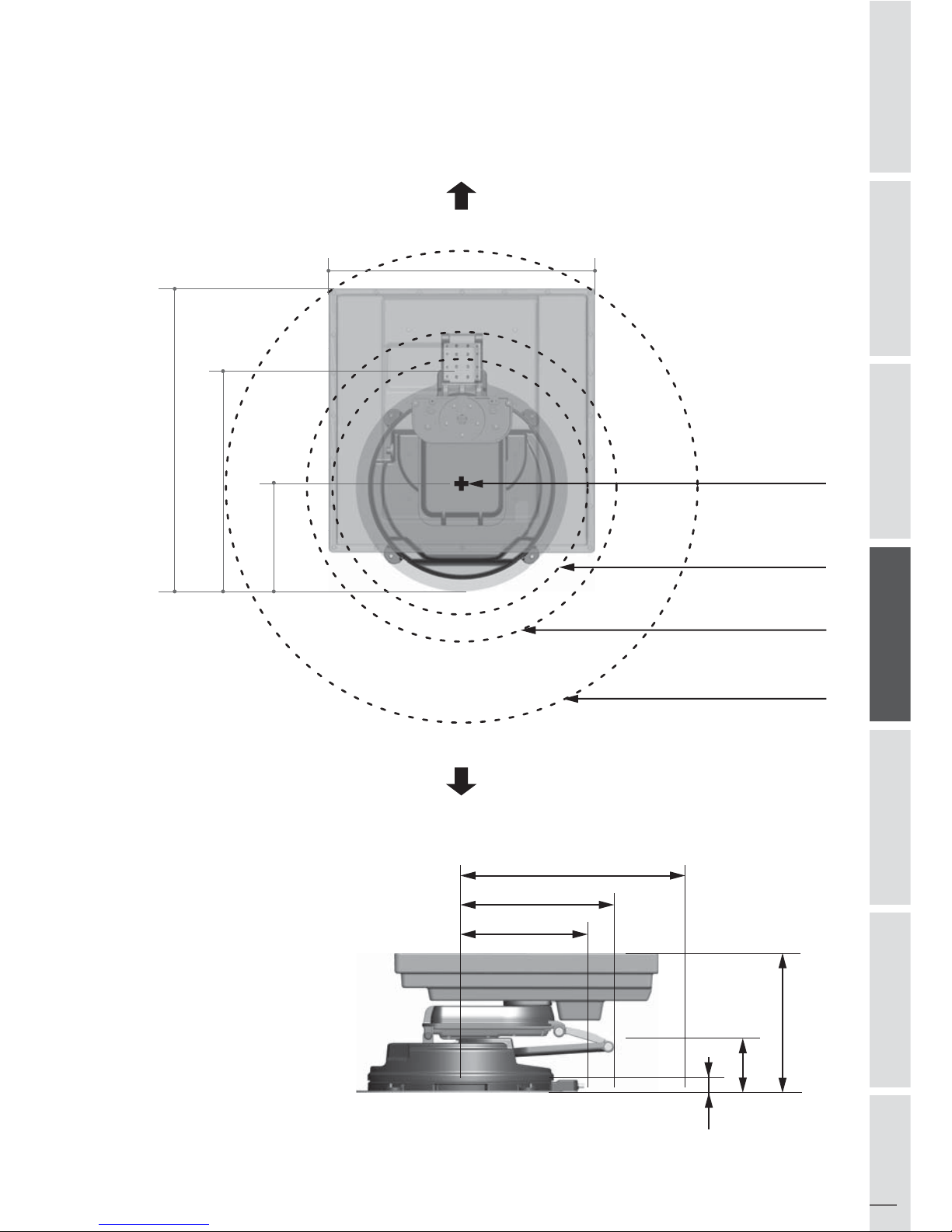

Required space for the SNIPE PRO / SNIPE PRO MAX
Equipment for Installation

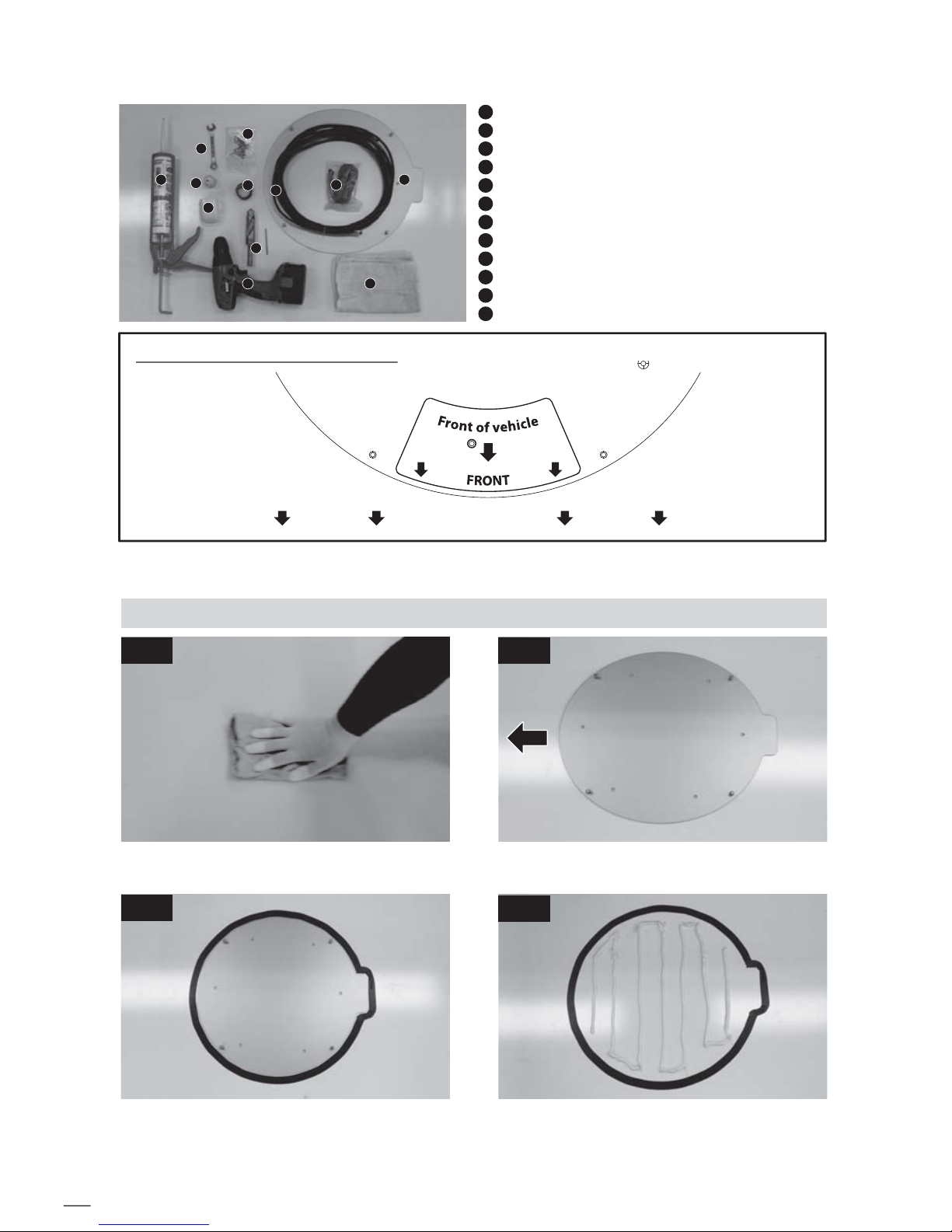

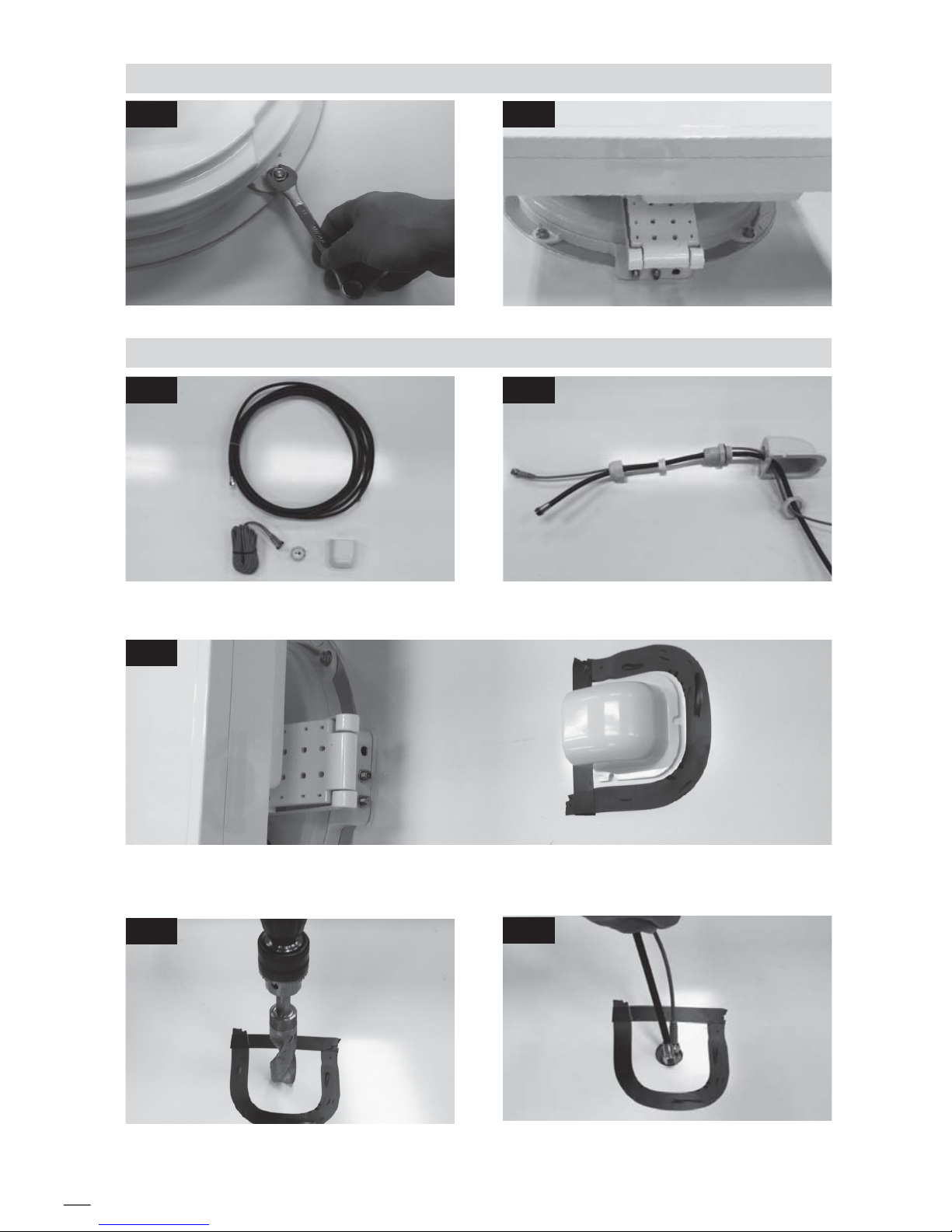

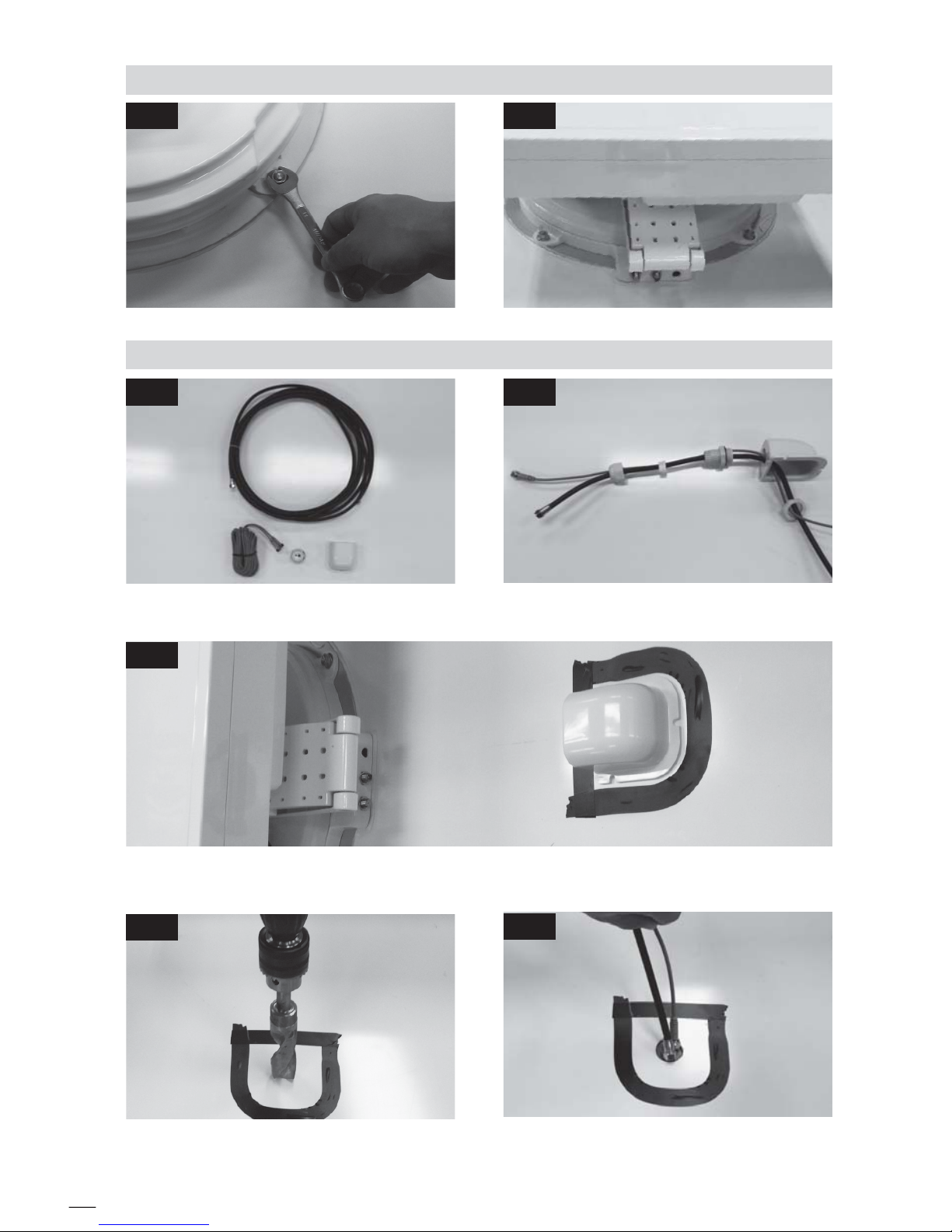

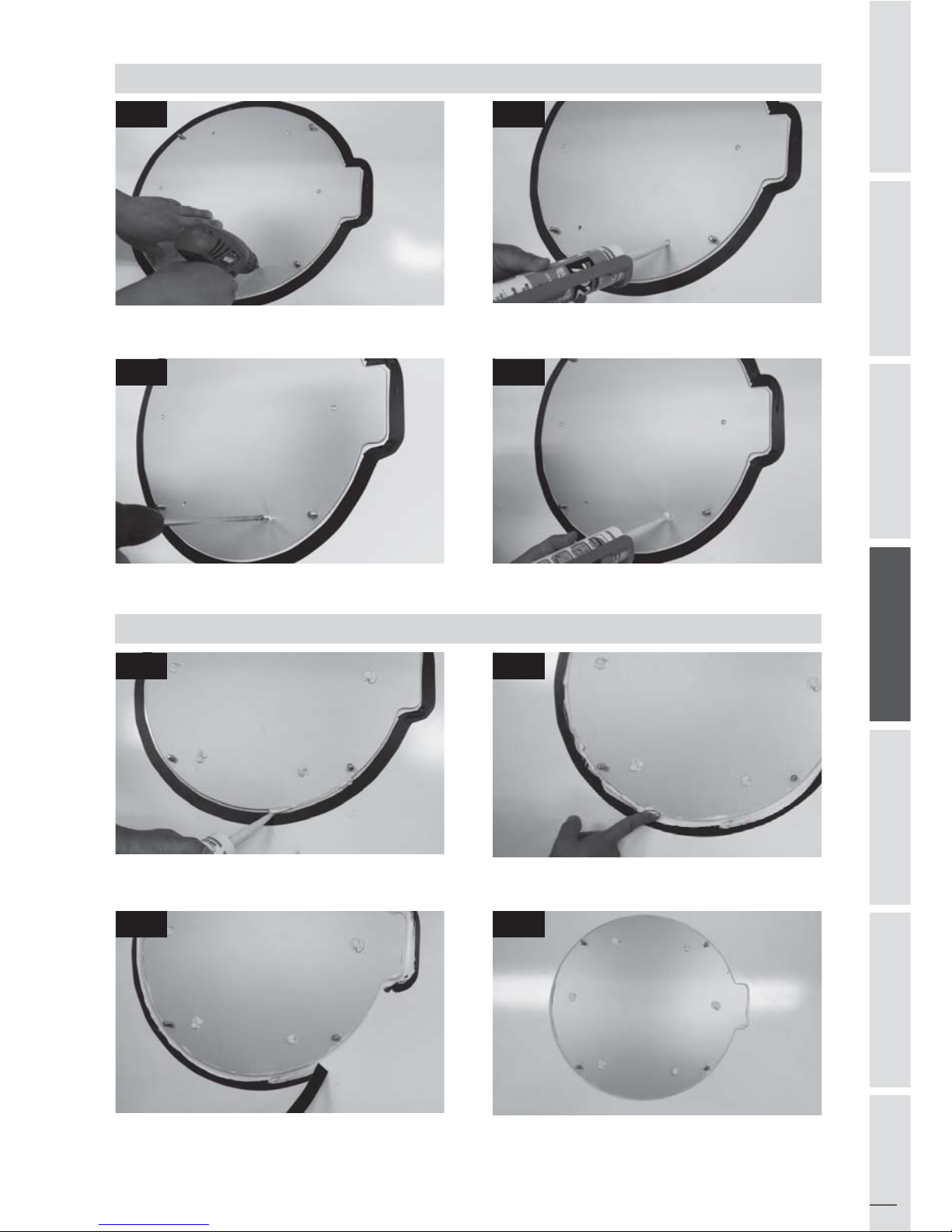

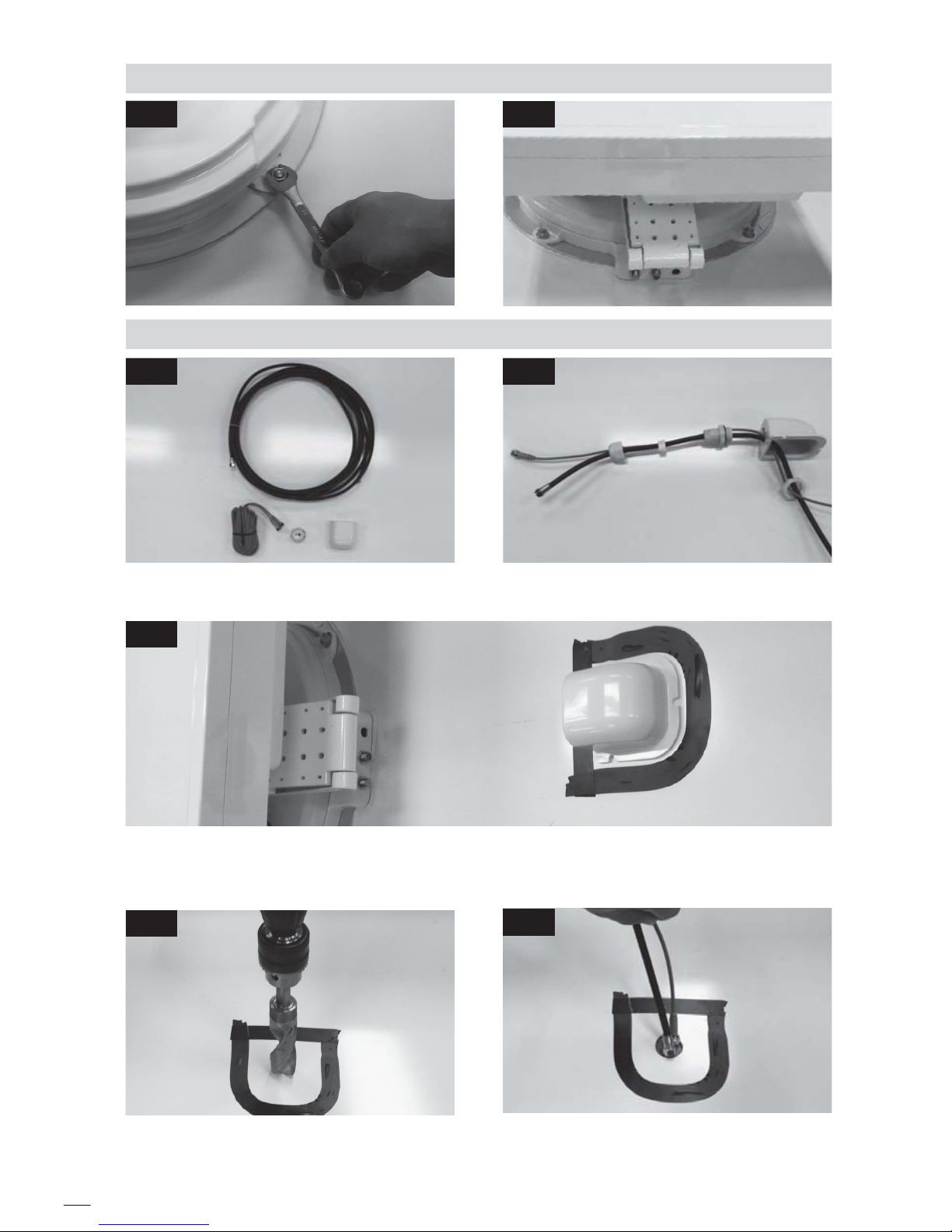

Installation
Battery connection
Installation diagram

16
18
18
22
22

2

1. General Information

1-1. Introduction

These instructions describe the functions and operation of the SNIPE PRO auto skew satellite
system.
Correct and safe operation of the system can only be ensured by following these instructions.
Your SNIPE PRO is an intelligent satellite TV reception antenna system which can align itself
towards a preset satellite automatically as long as the system is located within the footprint of
this satellite.
The SNIPE PRO only occupies requisite space while it performs the necessary adjustments with
the slim and agile antenna body.
For general operation, please ensure that the system always has a clear view to the sky. If the
satellite‘s signal beam is interrupted by obstacles such as mountains, buildings or trees, the unit
will not function and no TV signal will be received
The rst few pages of these instructions contain information about using the general functions of
your SNIPE PRO, followed by an explanation of all the adjustment options. The last pages of the
instructions cover various technical aspects of the SNIPE PRO.

FRENCH SPANISH DUTCH SVENSKA

3

ENGLISH GERMAN

It is not permitted to change the overall device by removing or adding individual components.

The use of any other components to those originally installed is not permissible.

Installation must only be performed by suciently qualied personnel. All instructions in the supplied Installation

Instructions, which is separately provided, must be carefully followed.

The product does not require any regular maintenance. Housings and enclosures must not be opened. Check and

maintenance work should always be carried out by a qualied specialist.

All of the relevant and approved guidelines of the automotive industry must be observed and complied with.

The equipment must only be installed on hard vehicle roofs.

Avoid to clean your vehicle with the mounted satellite system in a single-bay or drive-through car wash or with a

high-pressure cleaner.

•

•

•

•

•

•

•

Please also note the following instructions from the manufacturer :

1-2. Proper use and operation

This product has been designed for xed installation on vehicles with

maximum speeds of

130 km/h. It is designed to automatically aim an antenna at geostationary

television satellites.
The power to the system is supplied by a standard vehicle electrical system with a rated
voltage of 12 or 24 Volts DC.
Use of the equipment for any other purpose to the one specied is not permitted.

4

1-3. Safety Notes

In order to ensure that your SNIPE PRO works properly you must

ensure that it is following by the Operating Instructions in this

manual and used as intended purpose.

When it is correctly installed, the antenna automatically assumes

the rest position when the ignition is switched on and locks itself.

If the system cannot fully be removed due to user's negligence,

then it is your responsibility to check that the antenna is properly

stored in safe.

Please also note that dierent legal requirements are applied to

the operation of electrical and electronic equipment in dierent

countries. As the user of this equipment, you are responsible for

yourself ensuring compliance with the relevant laws and regulations.

The manufacturer does not take liability for direct or indirect

consequential damage of the system, motor vehicles or other

equipments by reason of unsuitable battery usage or erroneous

installation or wrong wire connection.

SVENSKA ENGLISH GERMAN FRENCH SPANISH DUTCH

5

2. Contents

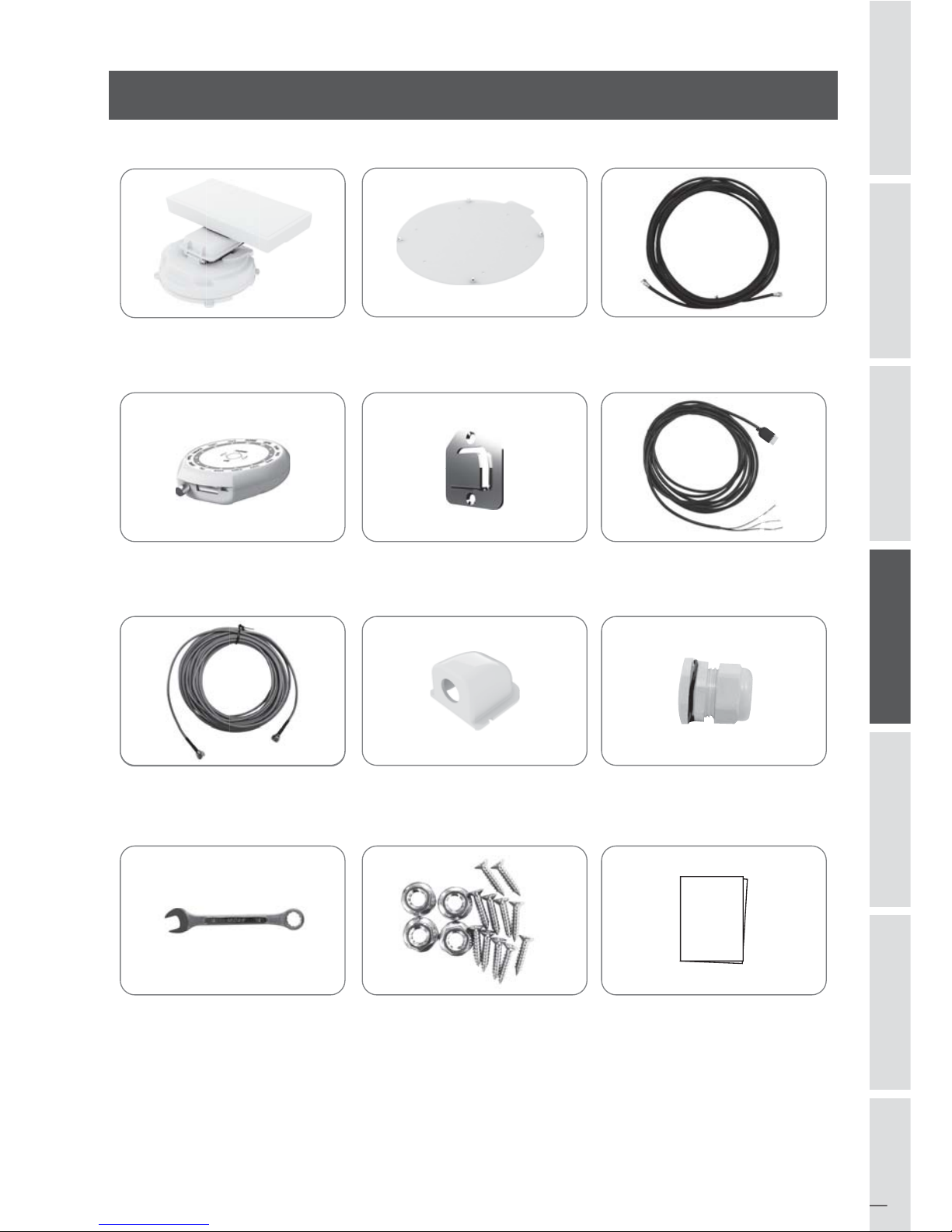

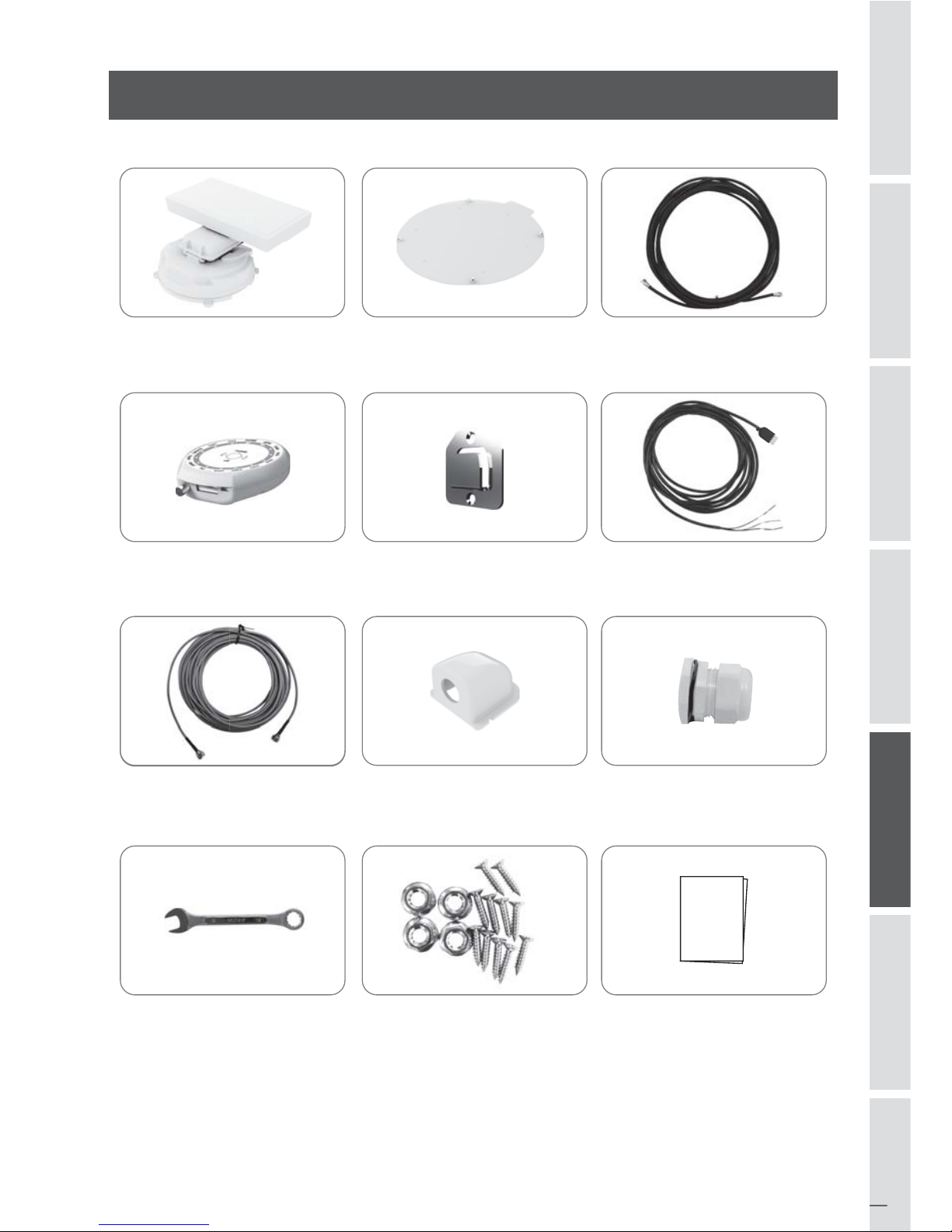

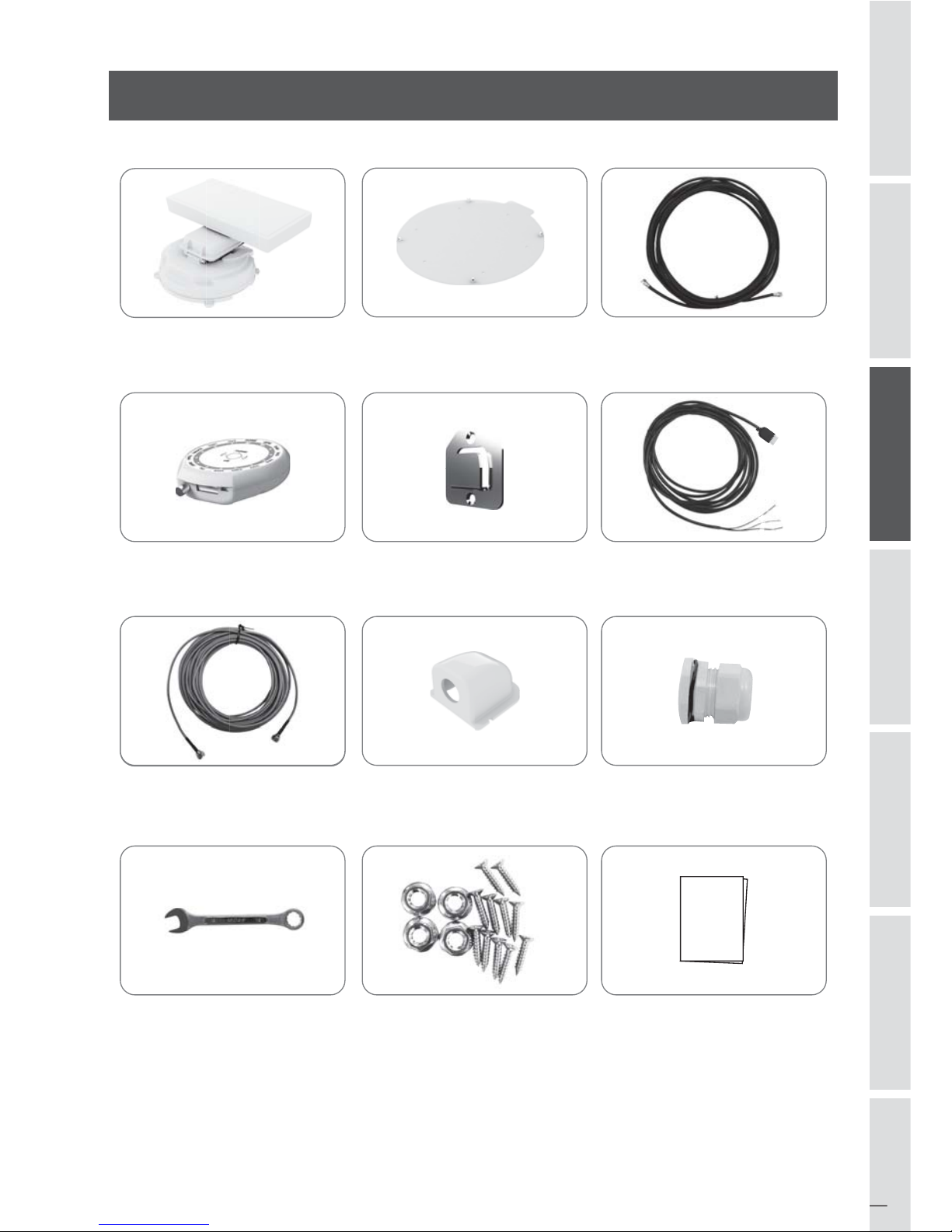

2-1. Components Bundle

Main unit

Mounting plate

Controller

Controller bracket

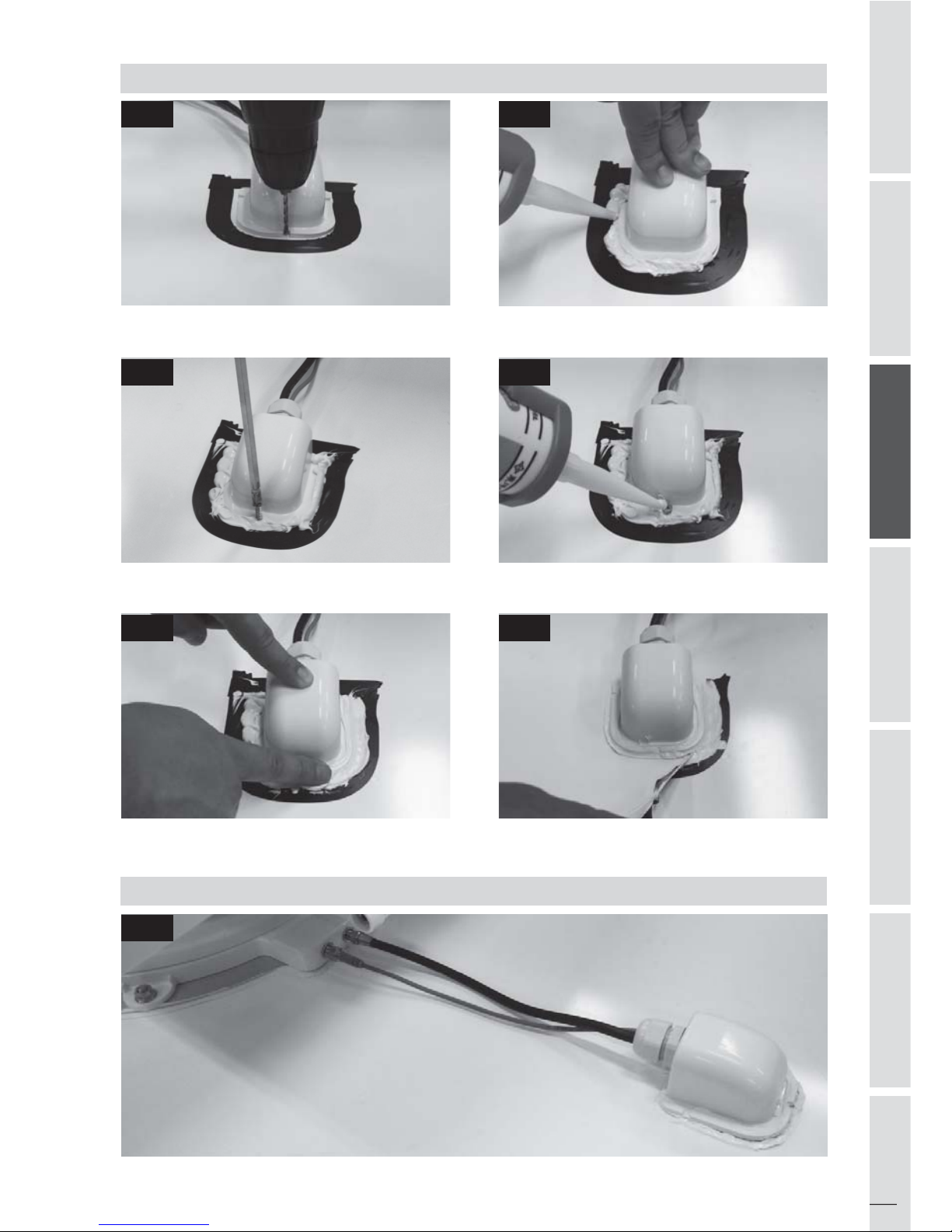

Cable gland

Power Input Cable

Cable holder

Receiver cable

(12m – Grey color)

5C Power Cable

(7m)

User manual

M4x20(11), M8 Flanged Nut(4)Spanner

Manual

6

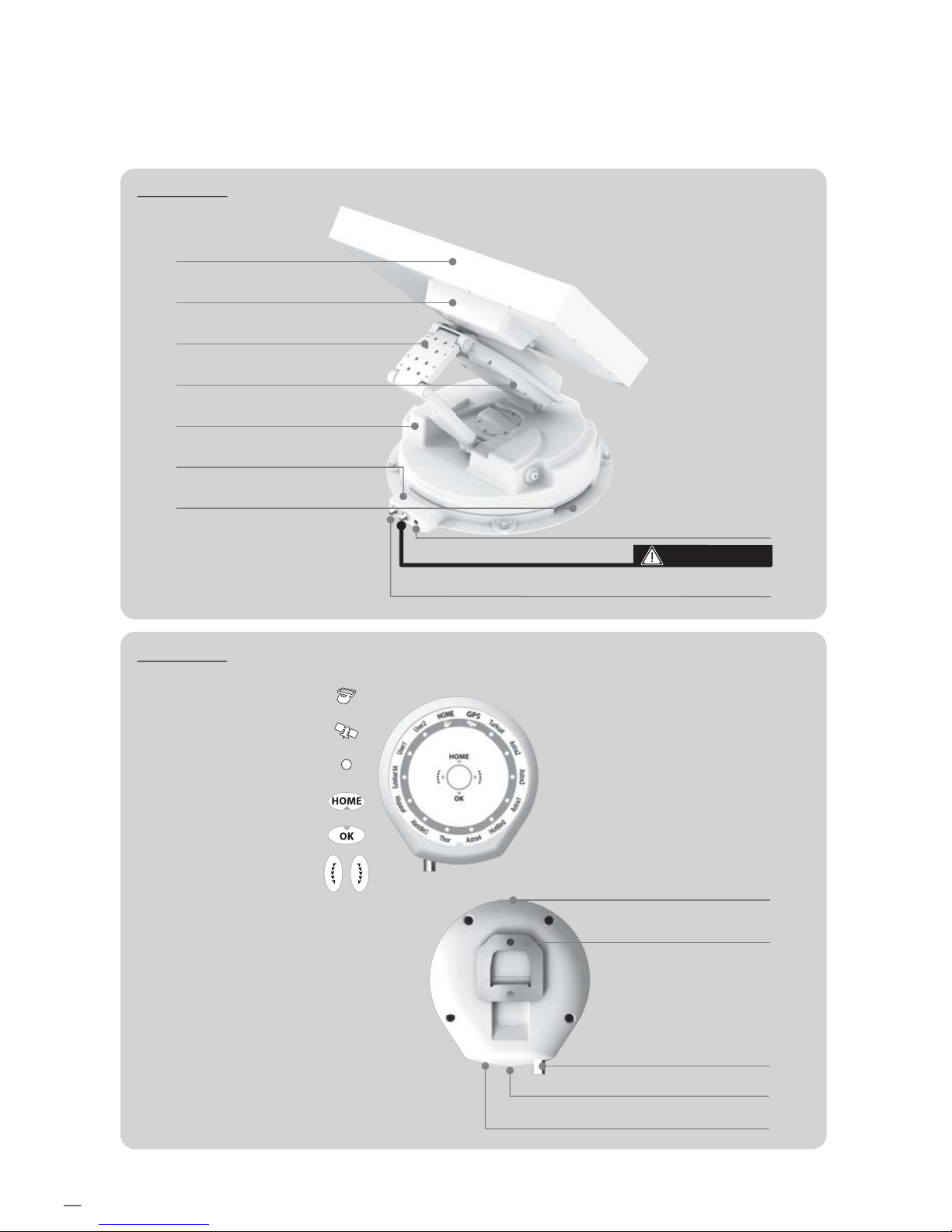

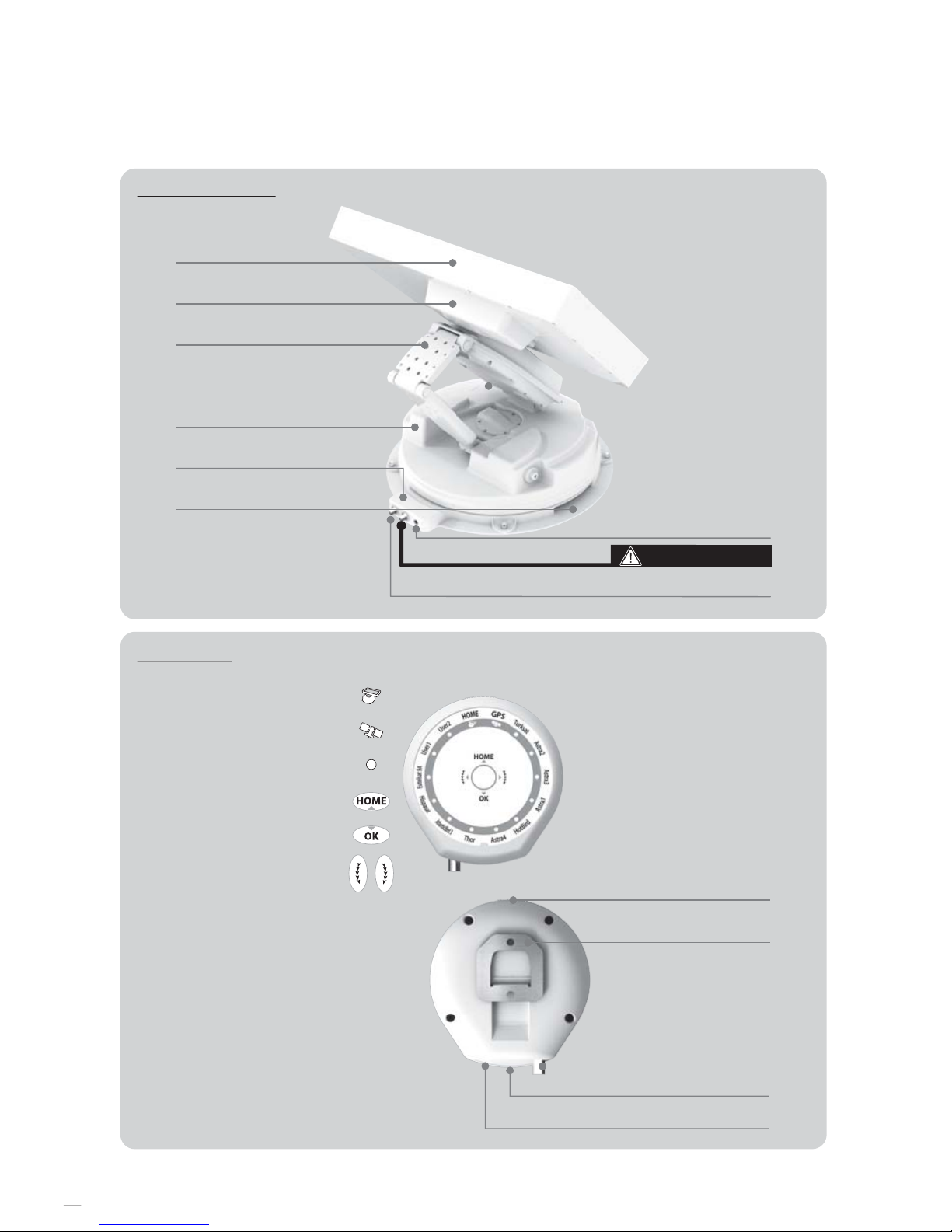

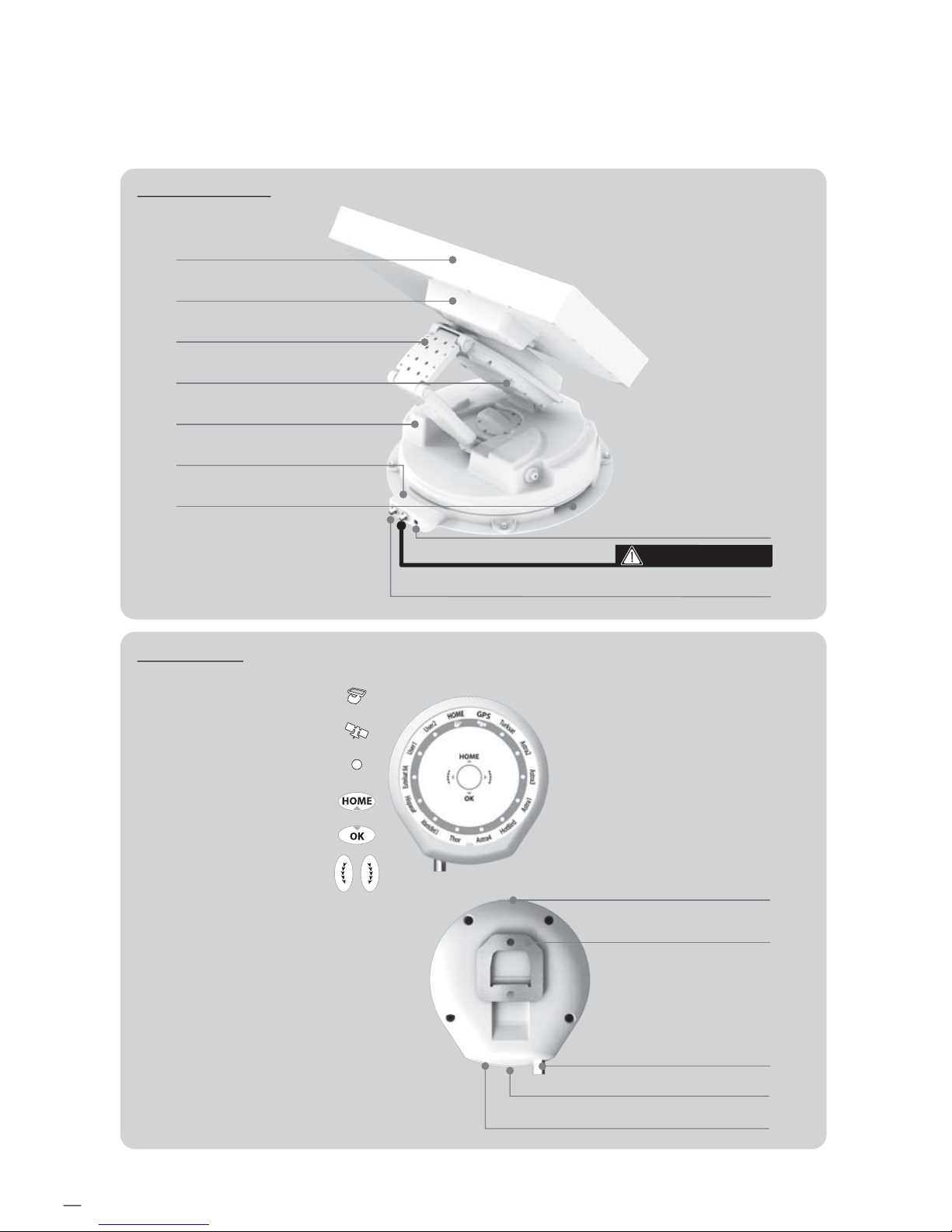

2-2. Name of parts

Main unit

Controller

GPS status light

HOME status light

Satellite light

HOME button

OK button

Satellite CCW / CW button

Antenna

LNB

Elevation : 5° ~ 90°

Skew pivot : -60° ~ +60°

Main body : 390° Turning

Base

Mounting plate

to Receiver (Option)

to Controller

to Receiver

Power switch

Bracket

Power port : DC 12~24V

USB port : For F/W upgrade

to Main unit

SVENSKA ENGLISH GERMAN FRENCH SPANISH DUTCH

7

3. Operating Instruction

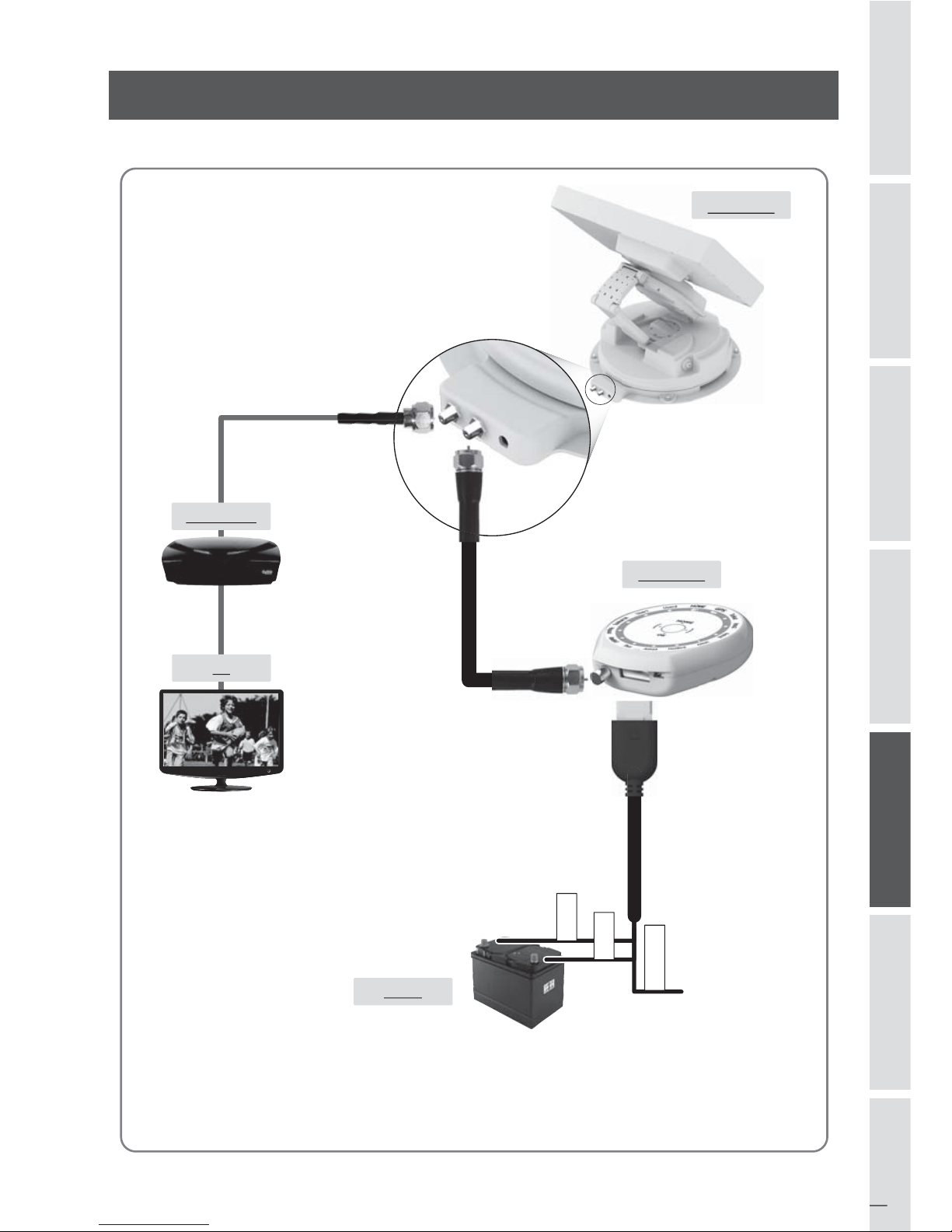

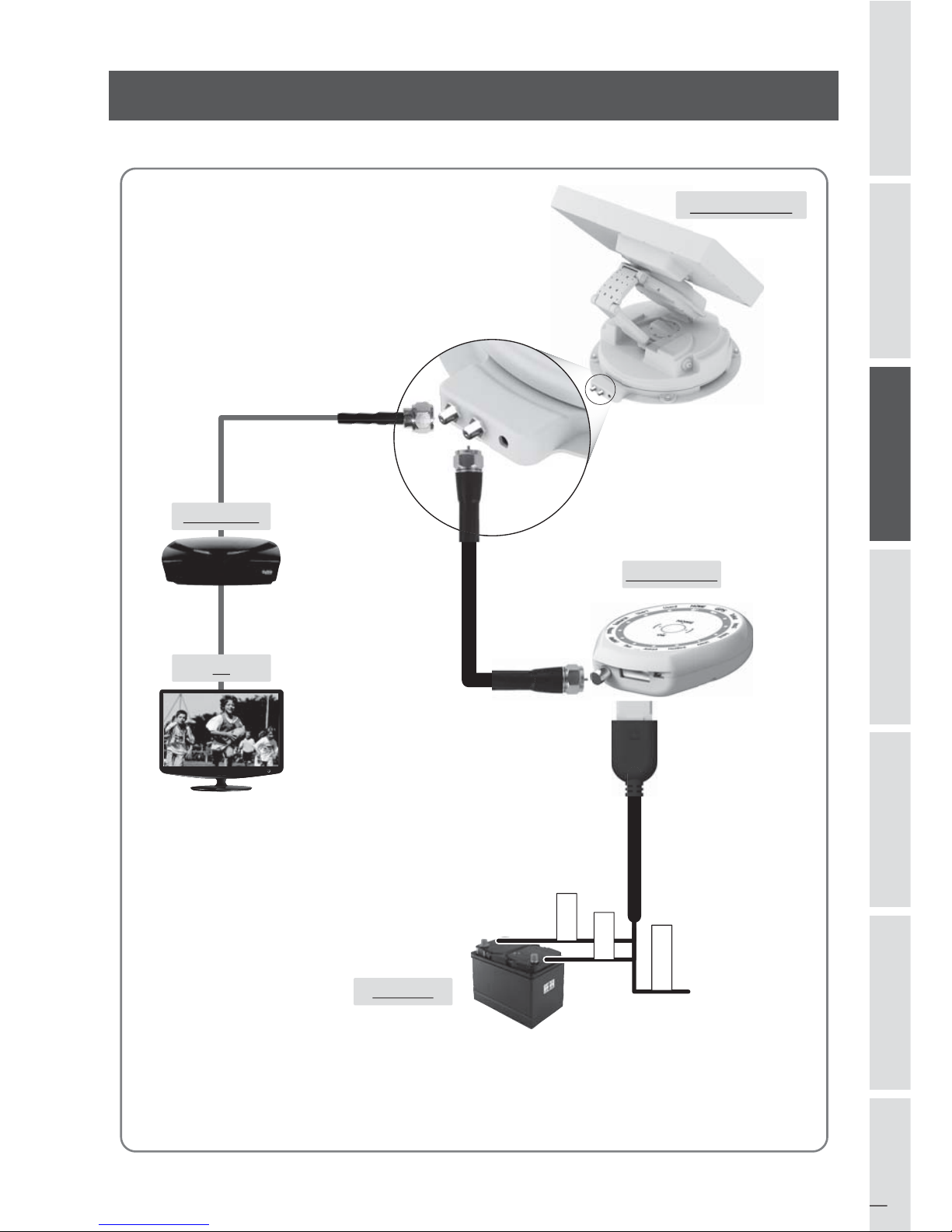

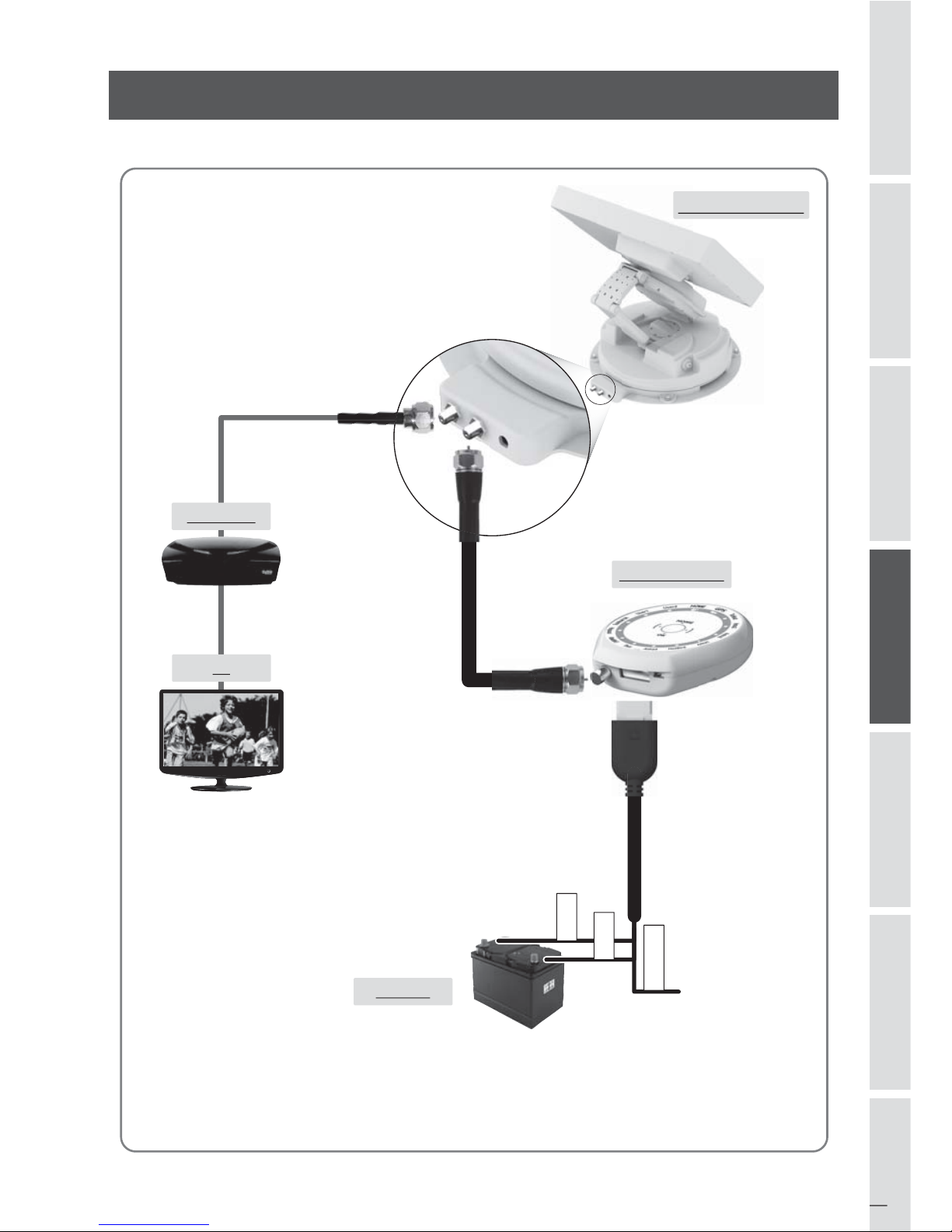

3-1. Connection Diagram

Use the 5C Power cable to connect between the controller and antenna.

The controller cable looks similar to the antenna receiver cable but you can distinguish

them by the color and labeling.

Receiver cable

(Grey color)

5C Power Cable

Power Input Cable

CONTROLLER

MAIN UNIT

RECEIVER

TV

BATTERY

to Ignition

+

Ignition

-

8

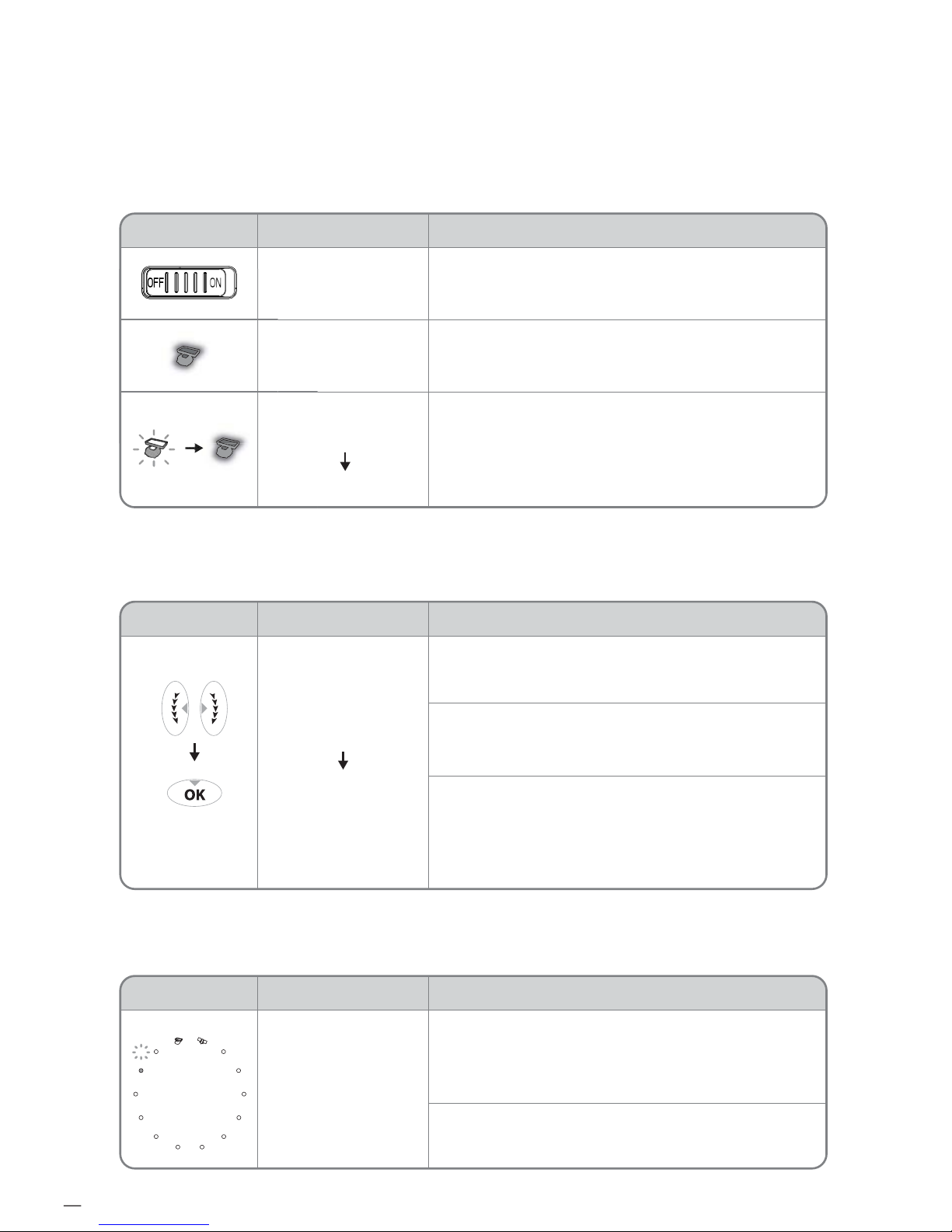

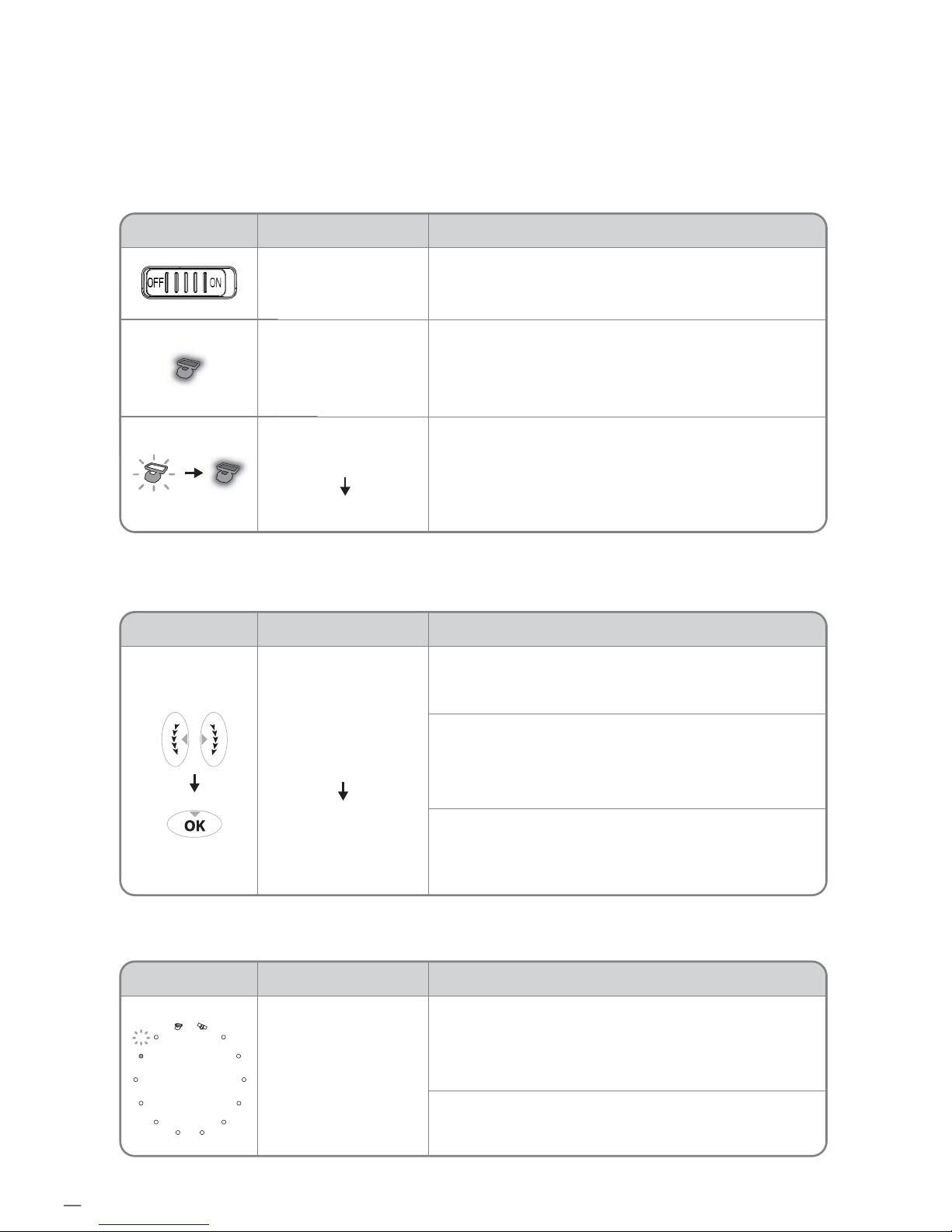

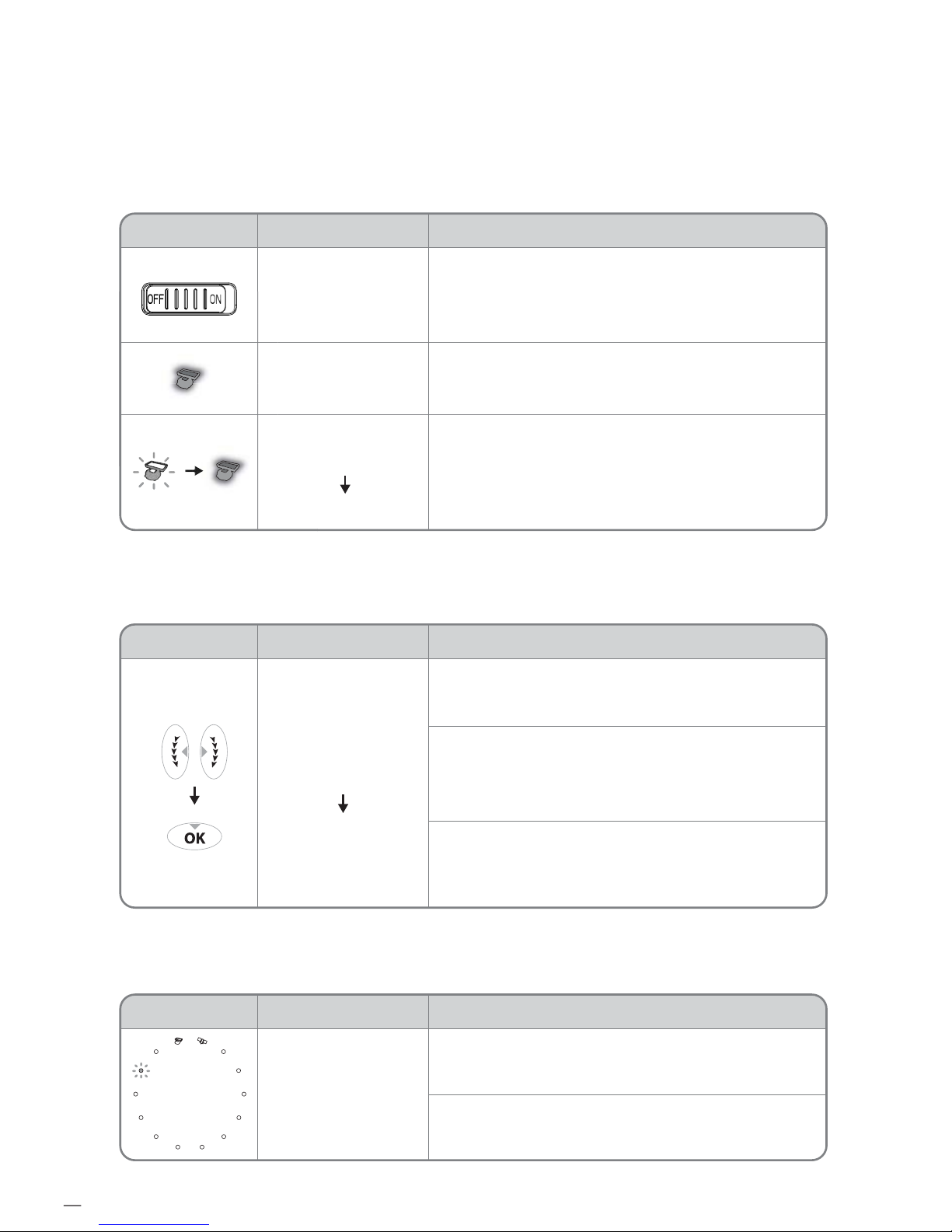

3-2. Functional Description

A. Power On

When the all cable connections are completed, switch on

with the “Power Switch” button on the top of the controller.

◆

The “Home position” means antenna completely folded down to the body part which is the basic position for
functioning.

If the antenna was at home position, “Home status” light

will be solid on to show it is ready to use.

If the antenna was not in the home position, “Home status”

light will flash, and the antenna will return to the home

position within a maximum 2 minutes. Then will be solid

on.

Function Description

“Power” Switch

"Home Status"

light Flashing

Turning into "ON"

"Home Status" light

Stand By "ON"

Operation

Once antenna and controller are connected, you can select

& change the satellite as you desire.

Select the preferring satellite using the “CCW / CW”

buttons, then press the “OK” button to accept the setting.

If you select the wrong satellite, you can re-search target

satellite using the “CCW / CW” button, then press the “OK”

button to accept the new setting.

i.

ii.

iii.

After the satellite selection, “Home Status” light will go off

and the LED light of the selected satellite will start flashing.

Once selected satellite has been found, the LED light of the

satellite will become solid.

Function Description

“Satellite” light

Operation

i.

ii.

i.

ii.

iii.

Function Description Operation

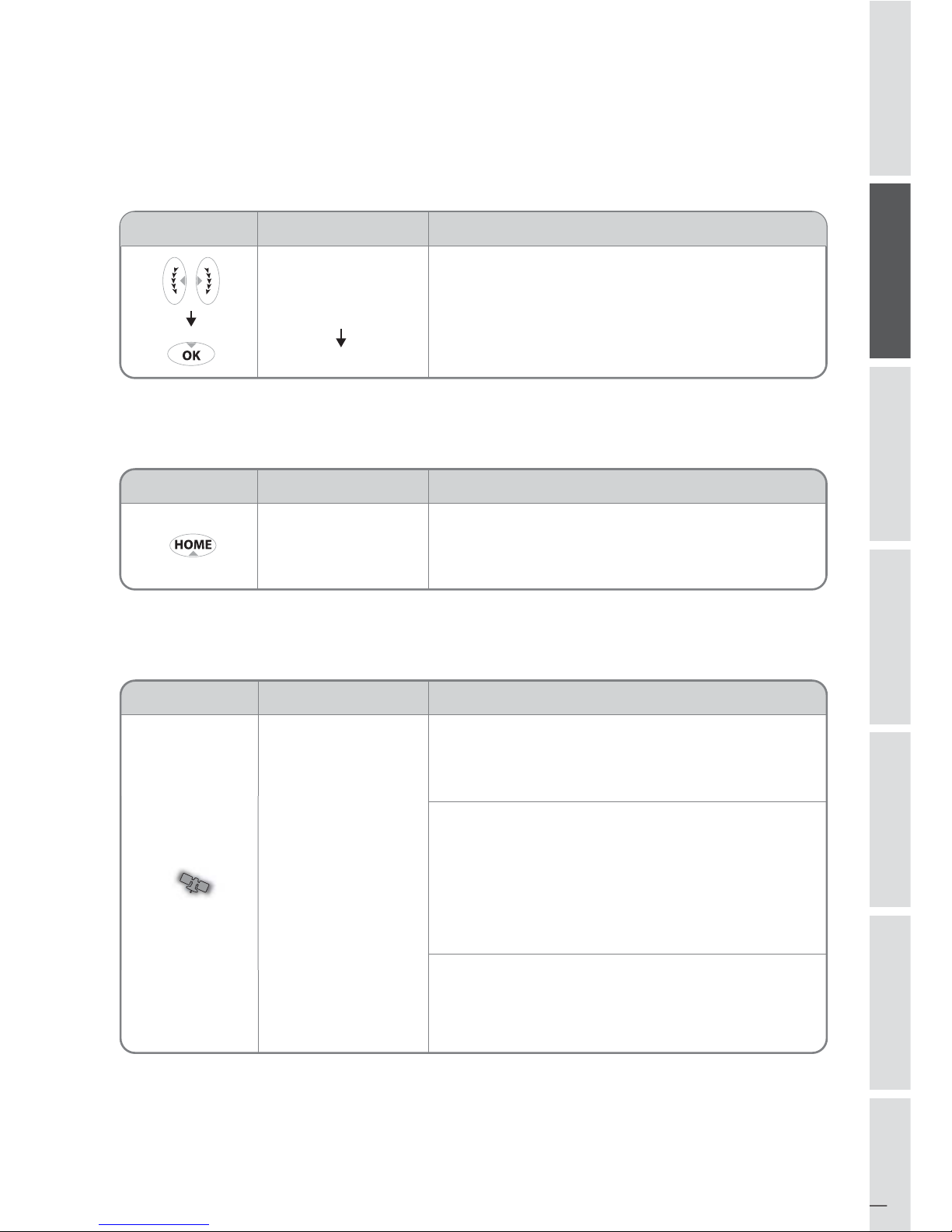

B. Selecting the satellite

“OK” Button

“Satellite

CCW / CW button” Light

C. Searching the satellite

SVENSKA

9

ENGLISH GERMAN FRENCH SPANISH DUTCH

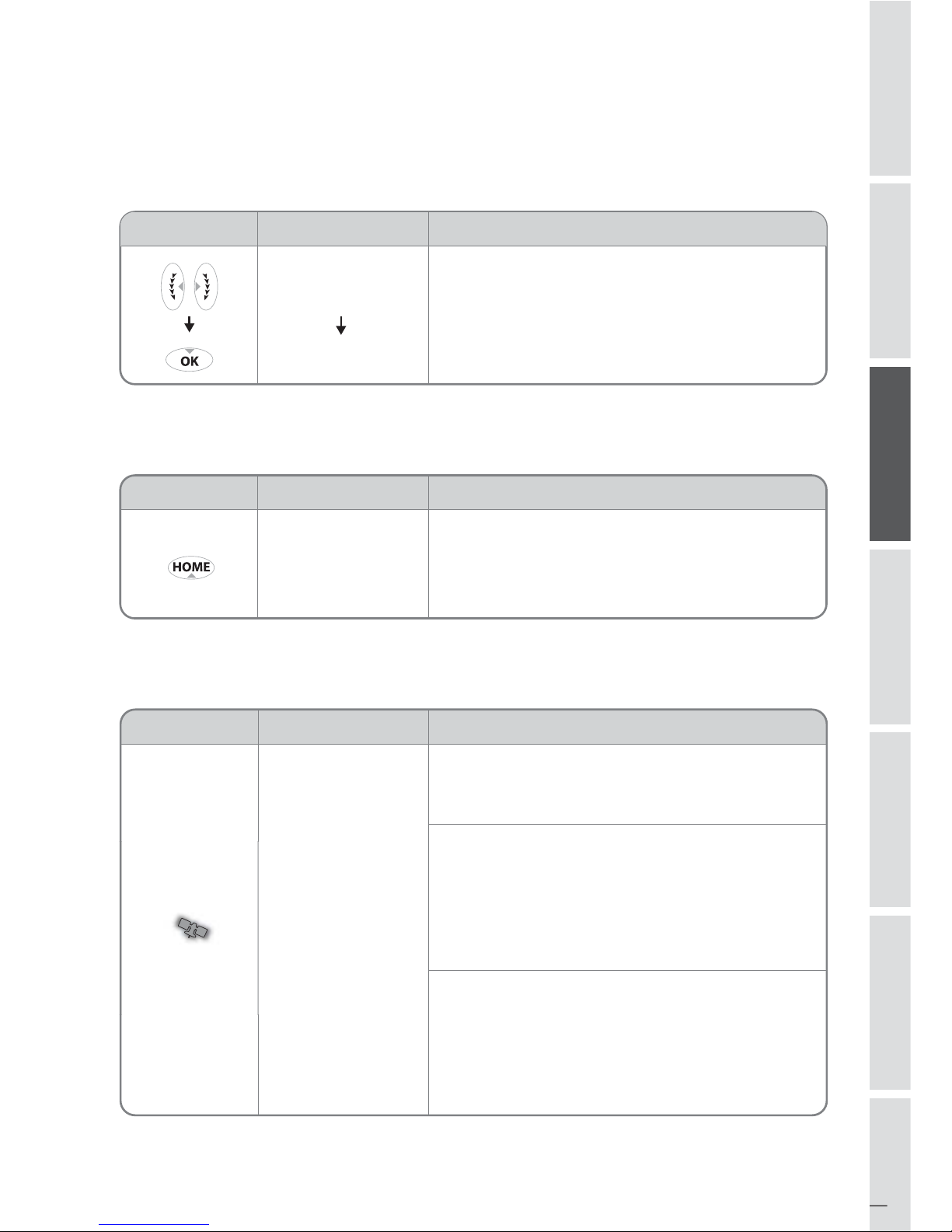

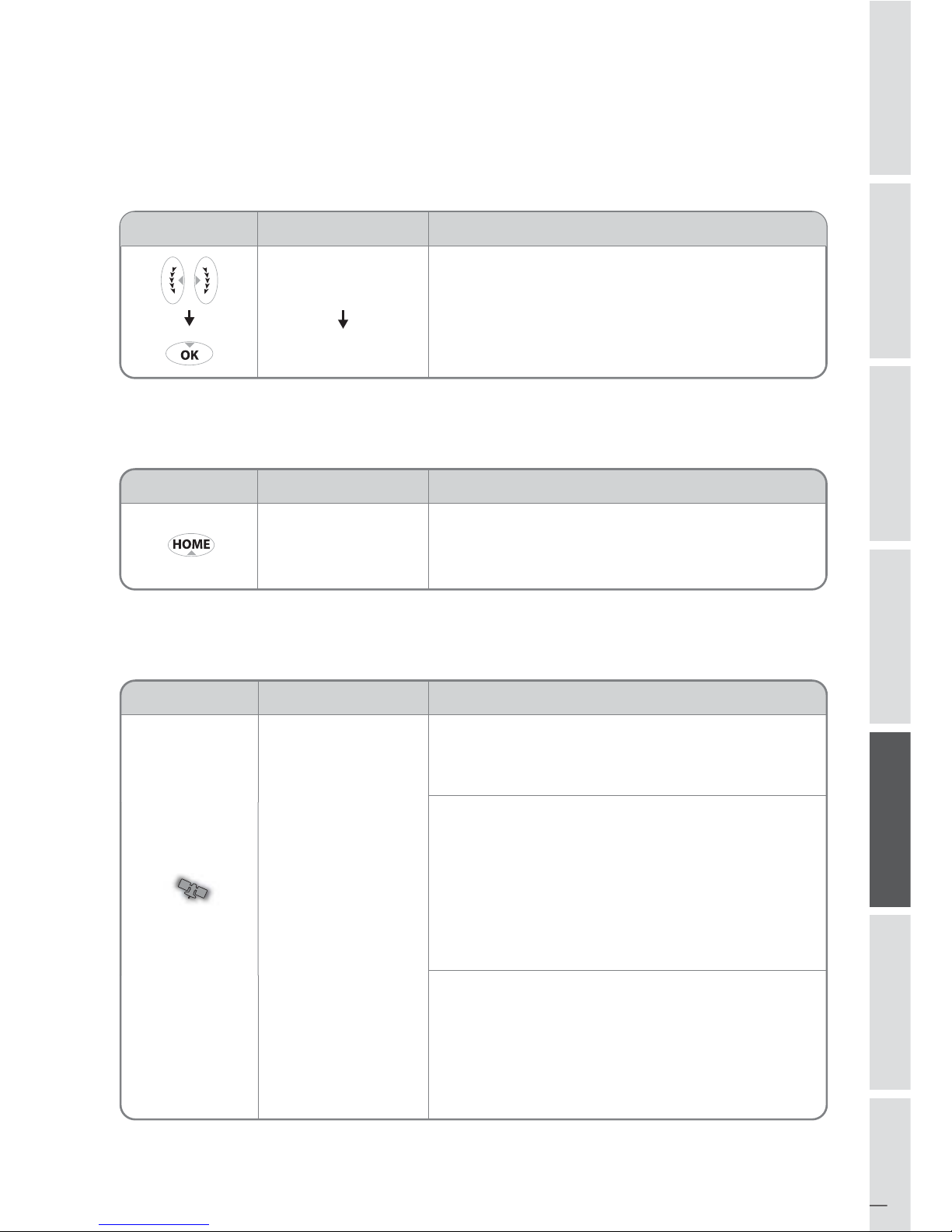

“HOME” Button

Whenever you wish to return the antenna back to the Home

position, press and hold the“Home” button for a few seconds.

i.

Function Description Operation

E. Back to Home position

If you want to change desired satellite, you can change the

target satellite using the “CCW / CW” buttons, then press

the “OK” button to select the new satellite.

i.

Function Description Operation

“OK” Button

“Satellite

CCW / CW button” Light

D. Changing the satellite

GPS LED confirms the current location from 24 GPS satellites

in the world.

When your SNIPE PRO identifies a GPS signal, GPS LED light
will remain on, regardless if the antenna is pausing or
moving.
GPS can help to search for the satellite faster & catch the
optimum satellite signal, and assist SNIPE PRO to acheive
the best elevation & skew angle.

Function Description

“GPS” light

Operation

i.

Also, while program updating, the GPS LED light will flash

to show the update procedure is processing. During this

time, GPS LED light on doesn’t mean the unit is communi-

cating with GPS satellite.

iii.

ii.

F. GPS LED light

10

3-3. Quick Reference

When you move SNIPE PRO, the at dish of the antenna must be at the
Home position.

WARNING

SNIPE PRO will be automatically folded back to HOME position if the
vehicle moves faster than 10km/h, when the reception of GPS is stable.

NOTE

Operating

(Searching the satellite)

Switch on with the “Power switch” button on the top of the controller.

Upon power on, all LED will flash twice.

Wait until “HOME Status” light & one “Satellite LED” light, which you set
previously or the first satellite in the controller (Turksat), remain solid on.

Select the desired satellite using the “CCW / CW” buttons, then press the
“OK” button to select.

IF the satellite LED light starts flashing, please wait for a while until it
turns to keep the LED on steadily.

When the satellite LED light stays on, the selceted satellite has been
located and a signal can be seen on the satellite TV.

1.

2.

3.

4.

5.

6.

Classication Description

SVENSKA

11

ENGLISH GERMAN FRENCH SPANISH DUTCH

4. Program update

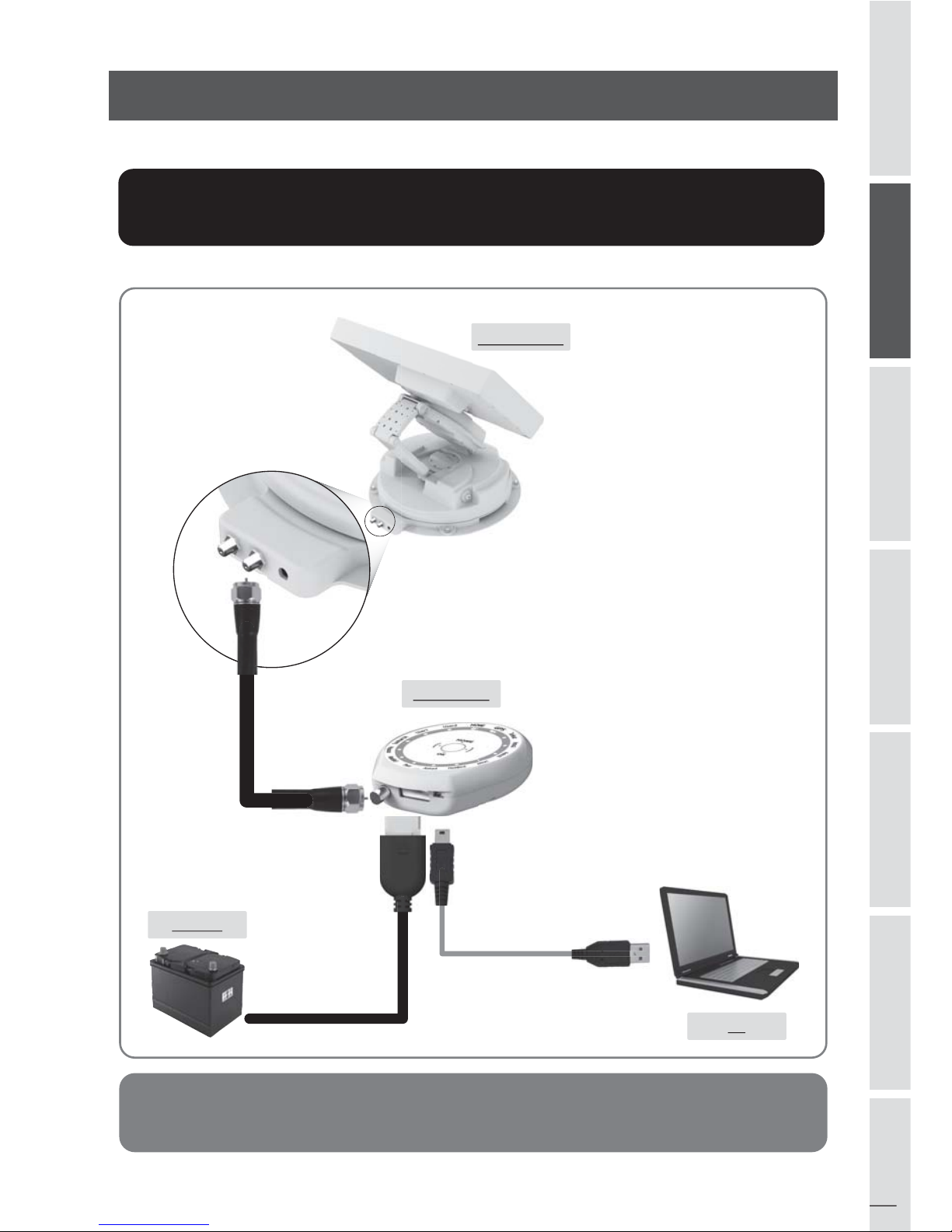

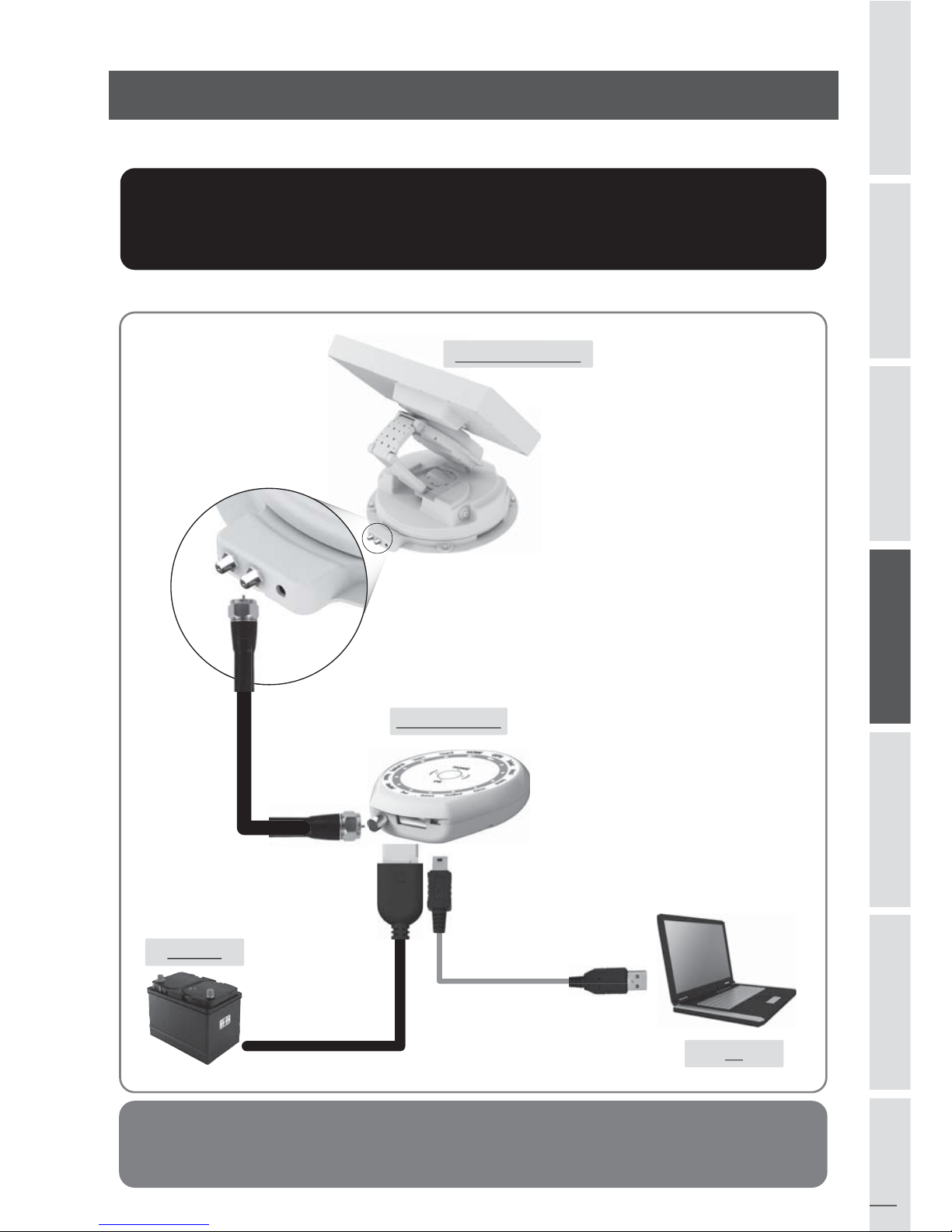

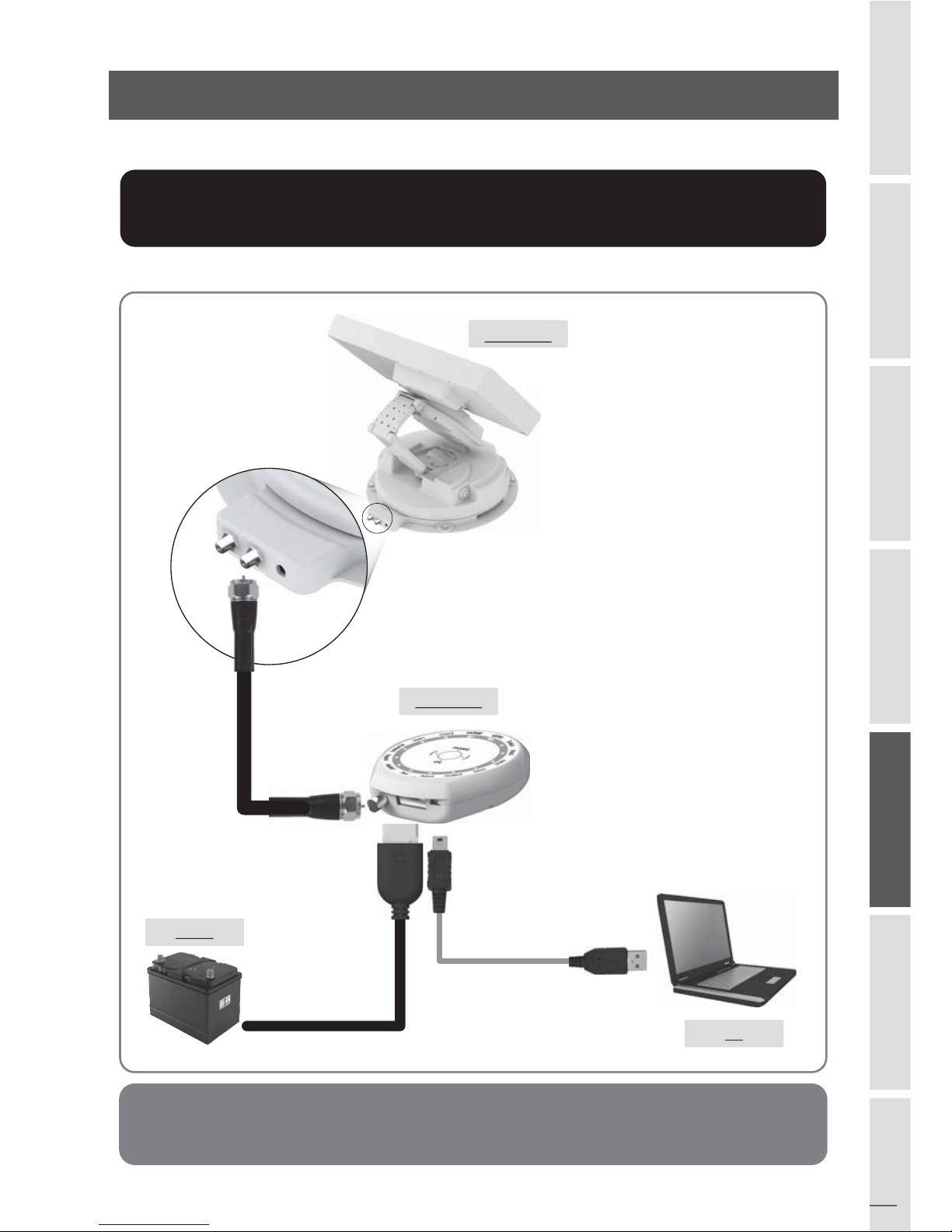

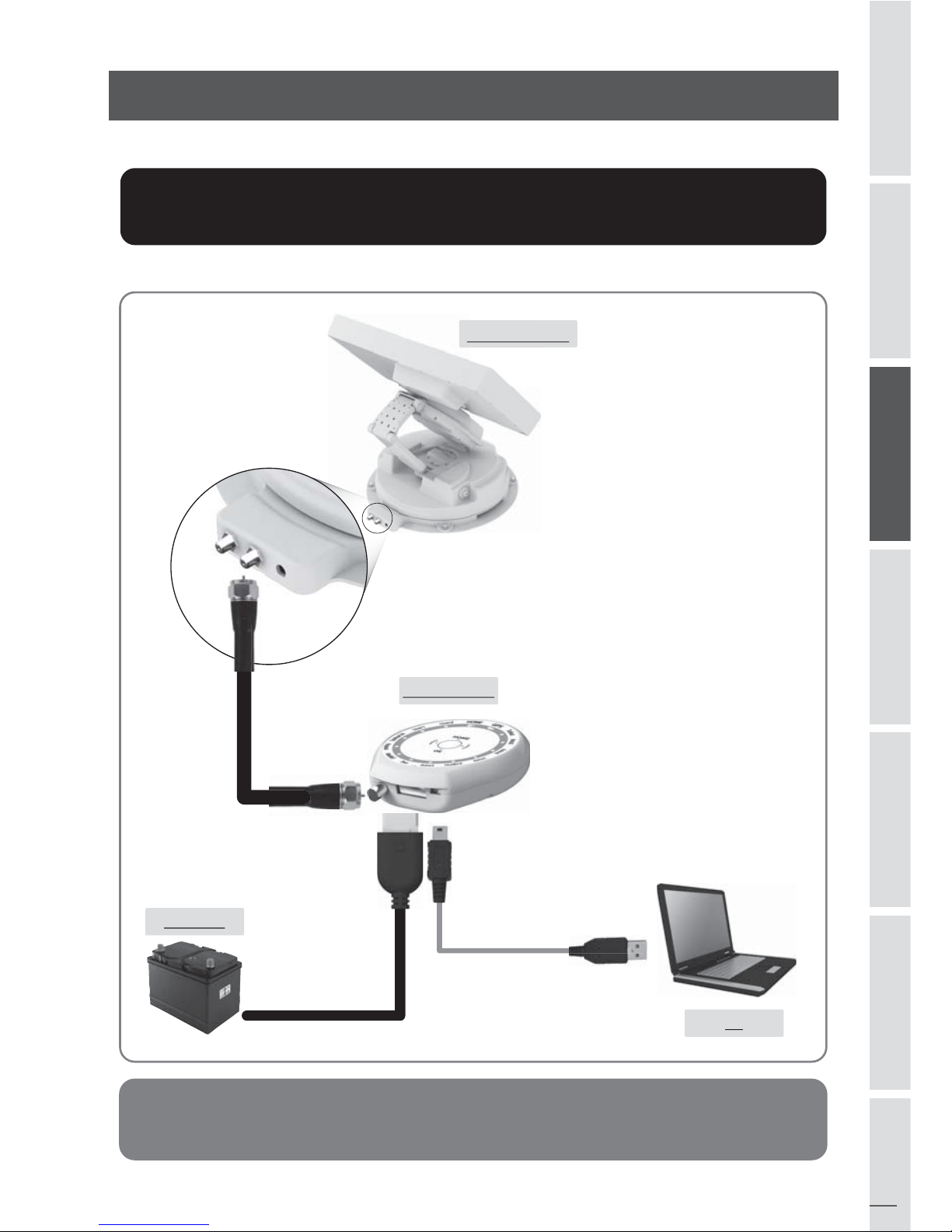

4-1. Connection Diagram for updating

USB cable

“USB port is used for rmware upgrade only”

MINI USB type

A type

Simply connect the Controller to PC using USB cable.

USB cable is not included in the package.

Searching program with targeting satellites is pre-programmed. If there
is no problem to search the satellites, do not need below update process.

※

PC

Power Input Cable

CONTROLLER

MAIN UNIT

BATTERY

5C Power Cable

12

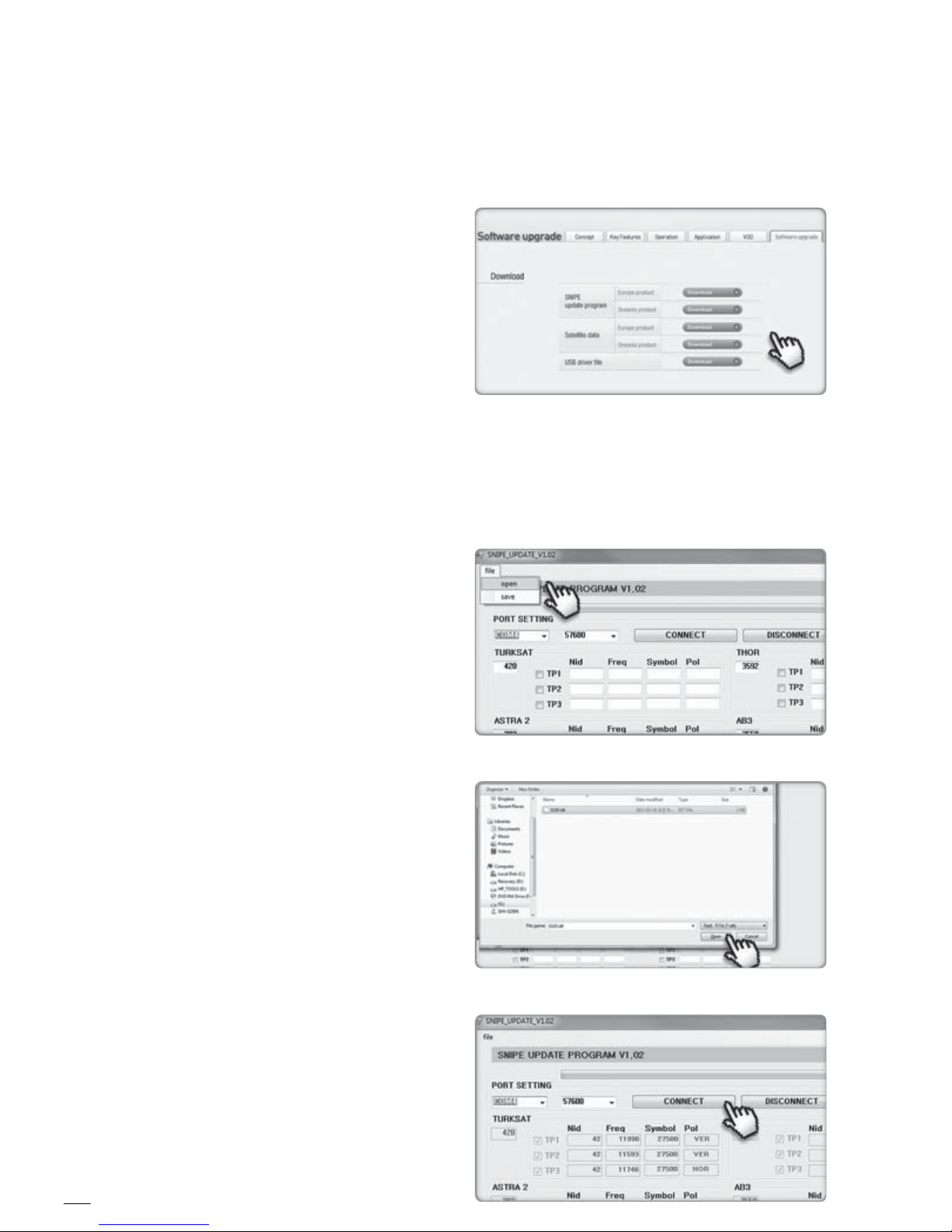

4-2. Update Process

i.

①

Download the SNIPE PRO Update
Program to your PC from our
website (www.selfsat.com).

②

Download the newest satellite data to
your PC from our website .

③

Connect the controller to your PC using USB cable, then install the SNIPE PRO Update Program
you downloaded.

※

Download driver le, if your OS does not
support it.

※

Be sure your product location and download
correct location le.

Using SNIPE PRO Update Program, refresh the satellite data of your SNIPE PRO.

Update Program download

ii. Update the 10 satellites which are pre-stored

④

⑤

⑥

Run the SNIPE PRO update program.

Click “le” on left-upper side on program,
and click "open" to select folder which
contains downloaded satellite data.

Select folder and click the “OK” button.

⑦

When folder is opened, select le and
click the “Open” button.

⑧

⑨

The data of 10 satellites are shown to
you, but they are not modiable by
yourself.

Check the Port Setting, then click the
“CONNECT” button.

13

SVENSKA ENGLISH GERMAN FRENCH SPANISH DUTCH

Do not turn o the power or disconnect the cable before update proce­dure is completed.
How to update satellite information can be changed by reecting the
newest satellite information.
Please make sure to get how to update the product through our web site
(www.selfsat.com)

NOTE

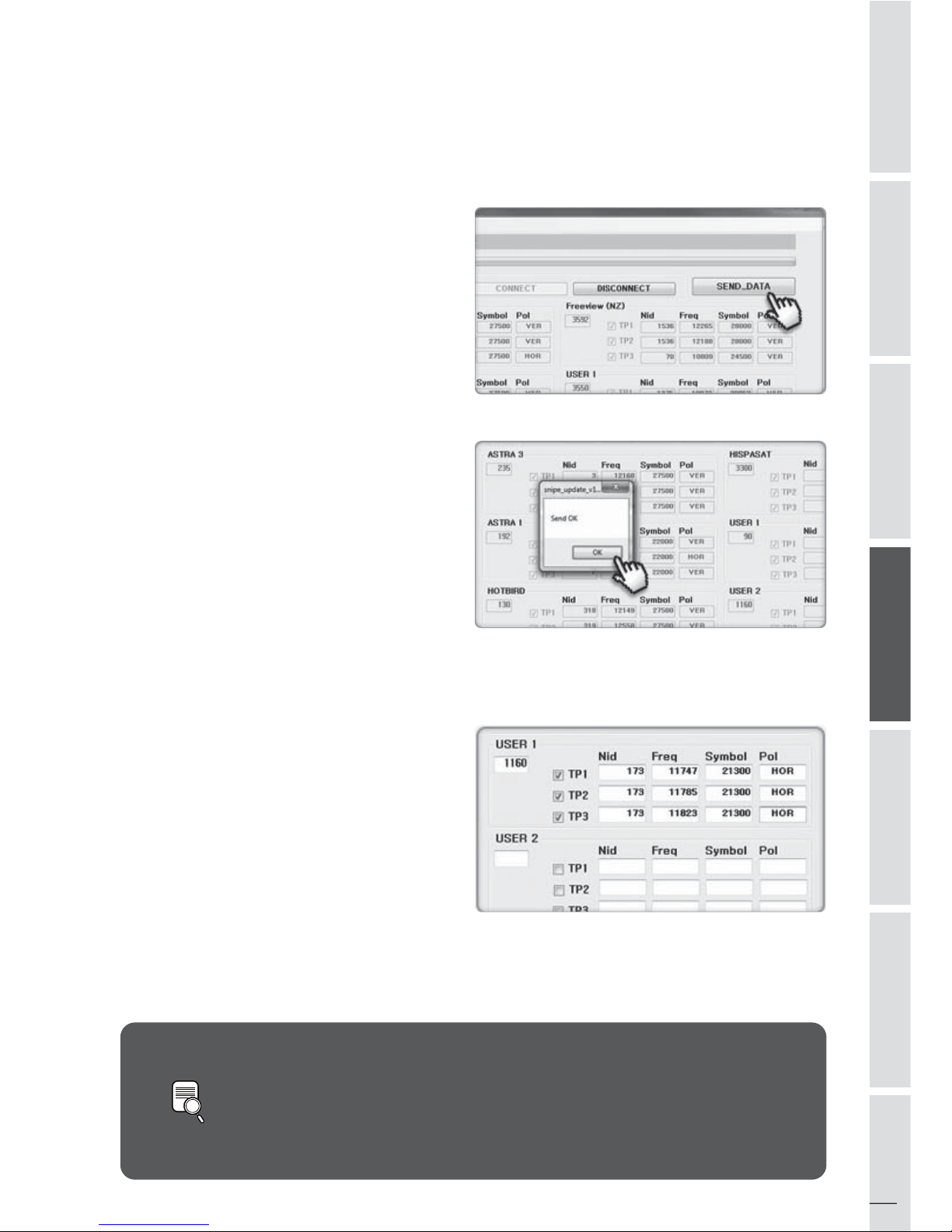

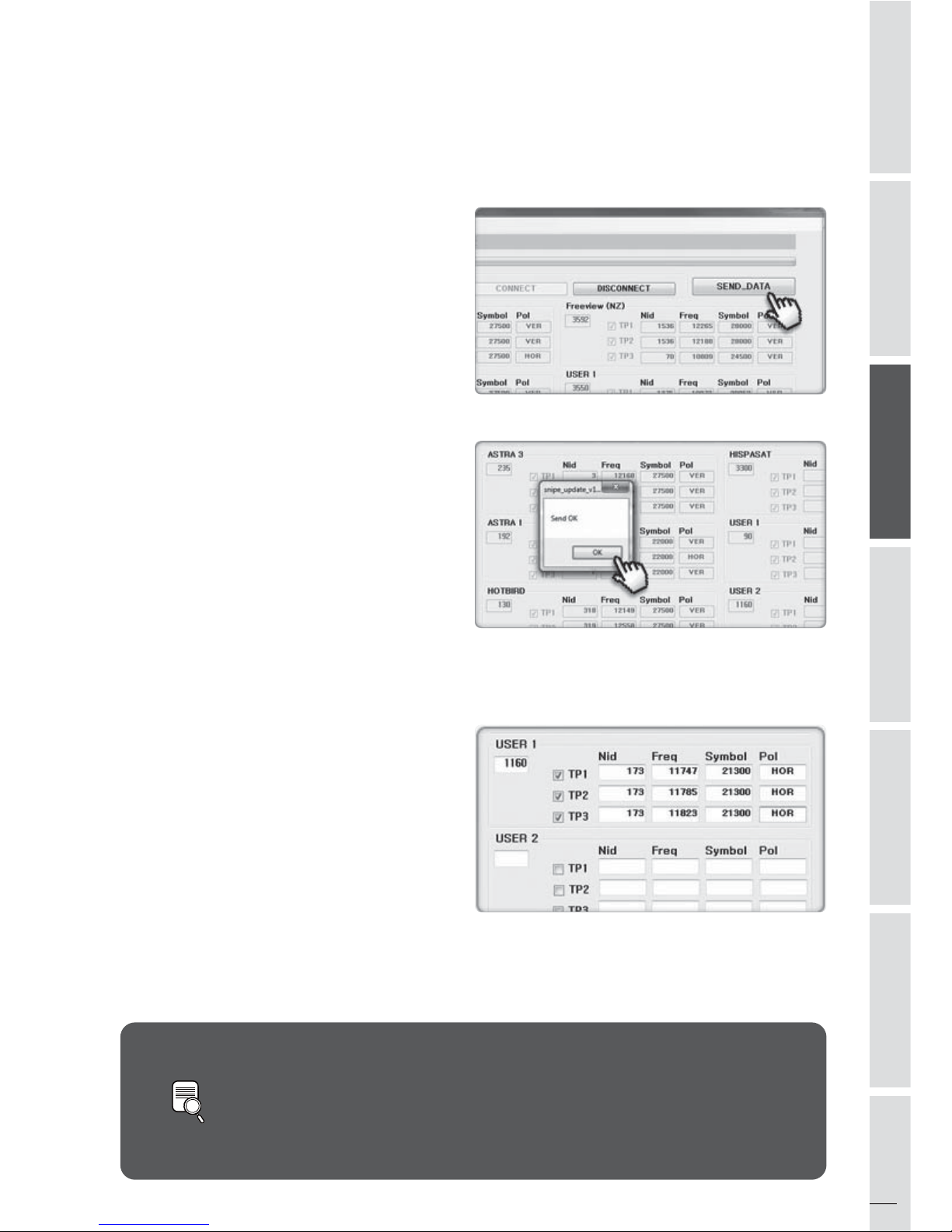

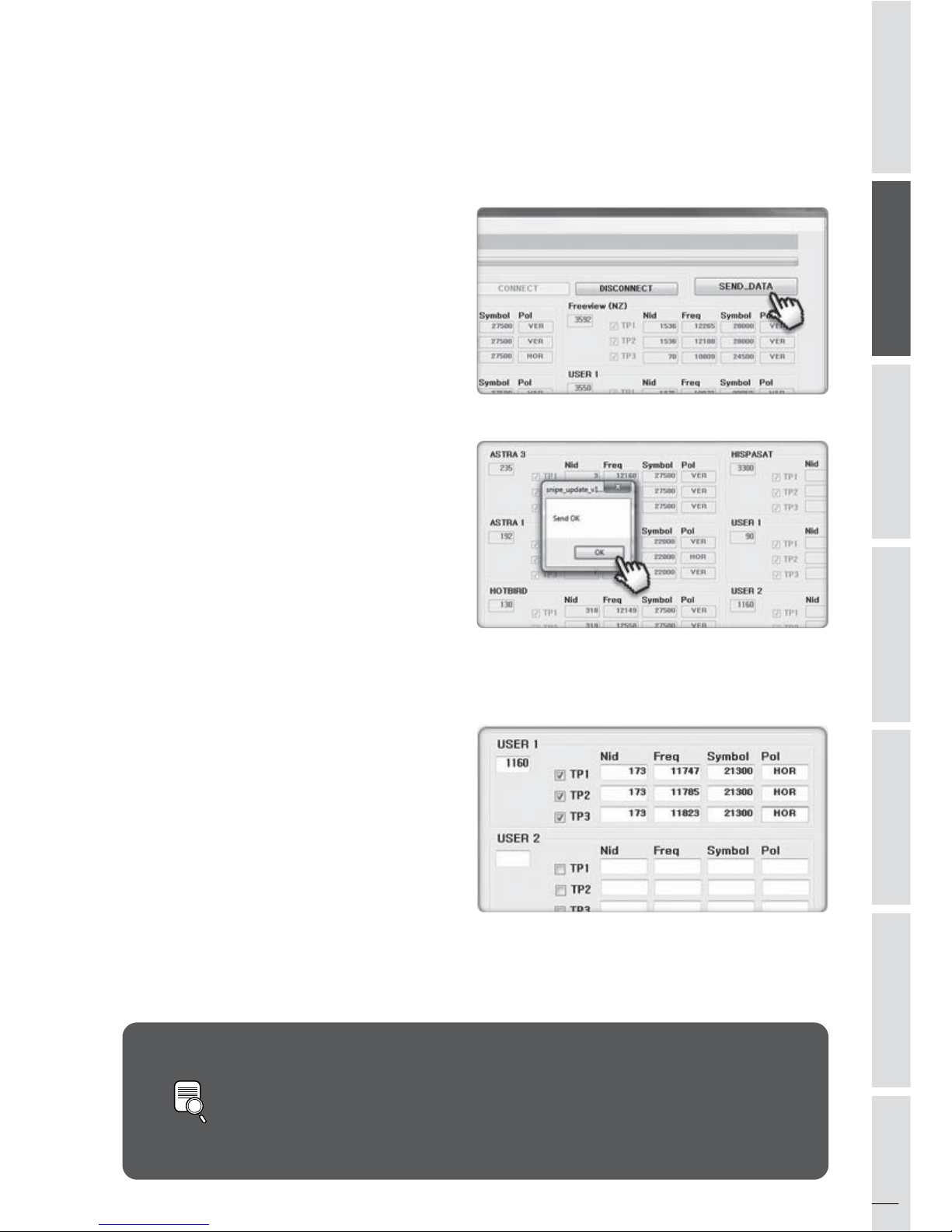

⑩

Once “SEND_DATA” button is activated,
click the “SEND_DATA” button.

⑪

⑫

Wait until green bar reaches to the end
and "Send OK" message box is popping
up.

Once "Send OK" message box is shown,
update is completed.

iii.

•

•

•

USER 1~2 are for extra addition of your
desired satellites which are not pre-stored.

After download the SNIPE PRO update
program, start it.
Then tick the box on USER 1~2 which
you wish to update, and write the
satellite data in the box by yourself.
Then follow the procedure from ⑨ as
above.

To get detailed information of satellite data, please contact your local distributor.

Update USER 1~2

14

There are a number of common issues that can aect the signal reception quality or the

operation of the SNIPE PRO. The following sections address these issues and potential

solutions.

5. Trouble shooting

i.

Connection between the power and controller
Connection between the controller and the antenna. Make sure that the right port of the antenna
should be connected to the controller.

Check if the power input cable has been damaged.ii.

Use Power Input Cable to Connect Car Battery (+ / - Polarities have to be matched) and
Ignition Terminal.

iii.

A. No function when you power on the Controller

Check again all the cable connections have been made correctly.

C. Mechanical problems

i.

Try to power OFF/ON again.

If the antenna does not move into desired position.

ii.

Try to power OFF/ON again. If problem persists, please contact your local distributor for assistance.

If the antenna makes a noise whilst remaining static.

i.

ii.

B. Fail to search the selected satellite

Satellite signals can be blocked or degraded by buildings, trees.
Make sure there are no obstructions in a southward direction.

Check your program of Controller often, and get the latest updates for your SNIPE PRO.

i.

D. Other issues

If the system has been improperly wired, it will not operate properly. Contact your local
distributor for assistance of cable damage.

15

SVENSKA ENGLISH GERMAN FRENCH SPANISH DUTCH

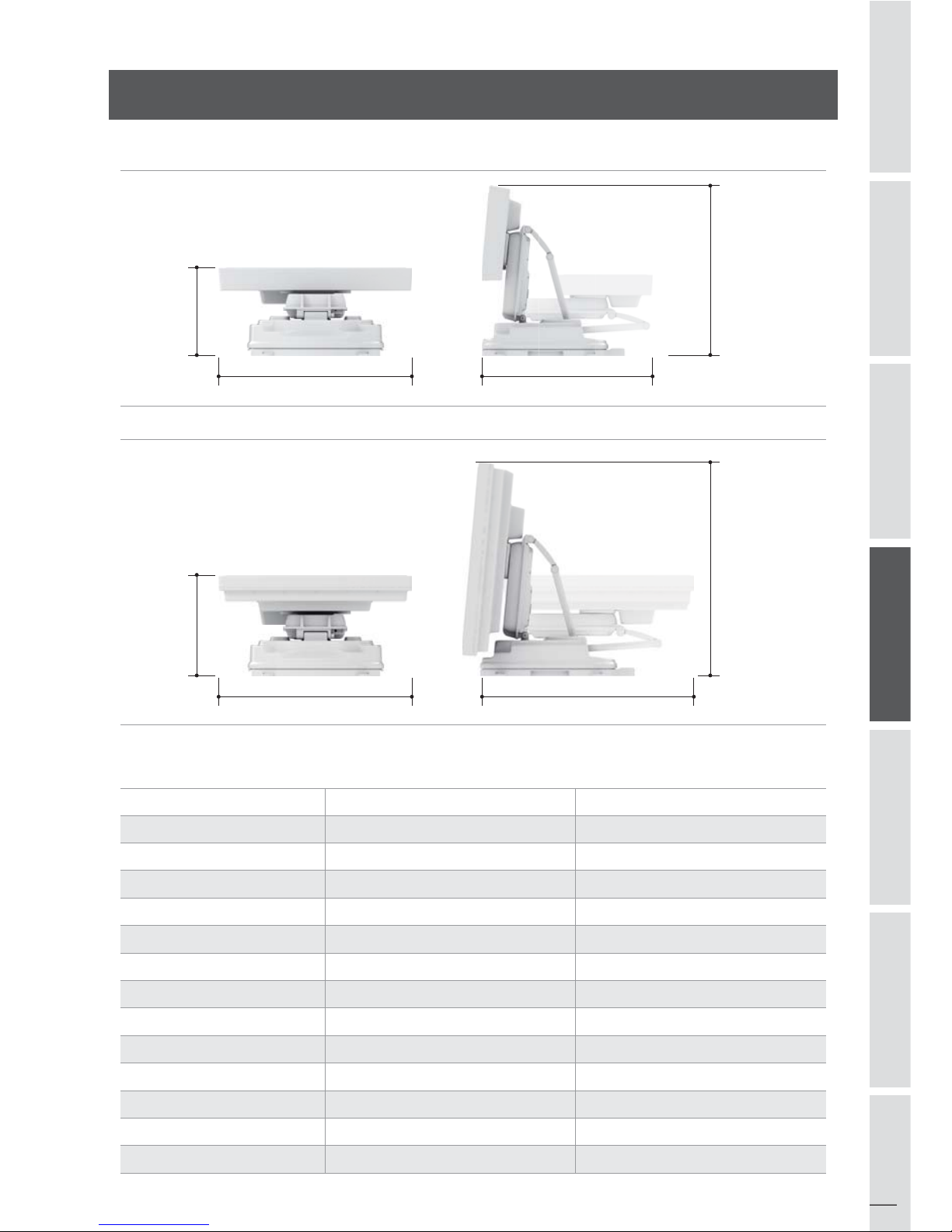

6. Specications

6-1. Dimension

SNIPE PRO

MODEL

Weig ht

Work Condition

Antenna Gain

Min EIRP

Polarization

LNB Output

LNB Input Frequency

LNB Output Frequency

Angle Range

Satellite Searching Time

Power Requirement

Power Consumption

Operating Temperature

SNIPE PRO

15.3 kg

Stationary

33.7 dBi @ 12.7GHz

50 dBw

Linear (Horizontal / Vertical)

1 output(optional 2 output)

10.7 ~ 12.75 GHz

950 ~ 2,150 MHz

(EL) 5° ~ 90° / (AZ) 390° / (SK) -60° ~ +60°

120 seconds (average)

DC 12~24V

84W (in searching)

-30°C ~ +60°C

SNIPE PRO MAX

19.6 kg

Stationary

36.1dBi @ 12.7GHz

48 dBw

Linear (Horizontal / Vertical)

1 output / 2 output (Optional)

10.7 ~ 12.75 GHz

950 ~ 2,150 MHz

(EL) 5° ~ 90° / (AZ) 390° / (SK) -60° ~ +60°

120 seconds (average)

DC 12~24V

84W (in searching)

-30°C ~ +60°C

51.5cm 49.1cm

MAX 49.1cm
MIN 23.5cm

23.5cm

SNIPE PRO MAX

51.8cm 56.9cm

MAX 57.5cm
MIN 27.0cm

27.0cm

6-2. Specication

16

Take care, that there is enough space for the fold SNIPE PRO / SNIPE PRO MAX, just as for the
operation range(cruising radius).

7. Camping Car Installation

SNIPE PRO

7-1 . Required space for the SNIPE PRO / SNIPE PRO MAX

Driving direction

Veh icle rea r

C : Radius 45cm

up to a height 26cm

B : Radius 35cm

up to a height 12cm

A : Radius 30cm

up to a height 5cm

Center of

the rotation unit

51.5cm

51.5cm

44cm

20.5cm

A : Radius 30cm

B : Radius 35cm

C : Radius 45cm

5cm

12cm

26cm

ENGLISH GERMAN FRENCH SPANISH DUTCH

17

SVENSKA

Driving direction

Veh icle rea r

C : Radius 50cm

up to a height 30cm

B : Radius 35cm

up to a height 12cm

A : Radius 30cm

up to a height 5cm

Center of

the rotation unit

59.5cm

51.8cm

44cm

20.5cm

A : Radius 30cm

B : Radius 35cm

C : Radius 50cm

5cm

12cm

30cm

SNIPE PRO MAX

18

Silicone
Spanner
M4x20(11), M8 Flanged Nut(4)
Cable gland
Cable holder
Friction tape
2mm drill bit, 15mm drill bit
Power drill
5C Power Cable (7m)
Receiver cable (12m-Grey color)
Mounting plate
Cleaner

7-2. Equipment for Installation

7-3. Installation

A. Mounting plate Installation on the car roof

1

3

2

4

6

5

7

9

10

11

1

2

3

4

5

6

7

8

9

10

11

12

812

Put aside the mounting plate to apply silicone
within the guided tape line but leave 2cm gap
from the line

Attach friction tape outside of the mounting
plate by 4mm away from plate edges

A-4

A-2

FRONT

Clean the surface with cleaner

A-3

A-1

Locate mounting plate in the center of car roof

Driving direction

※ Mounting Plate direction

ENGLISH GERMAN FRENCH SPANISH DUTCH

19

SVENSKA

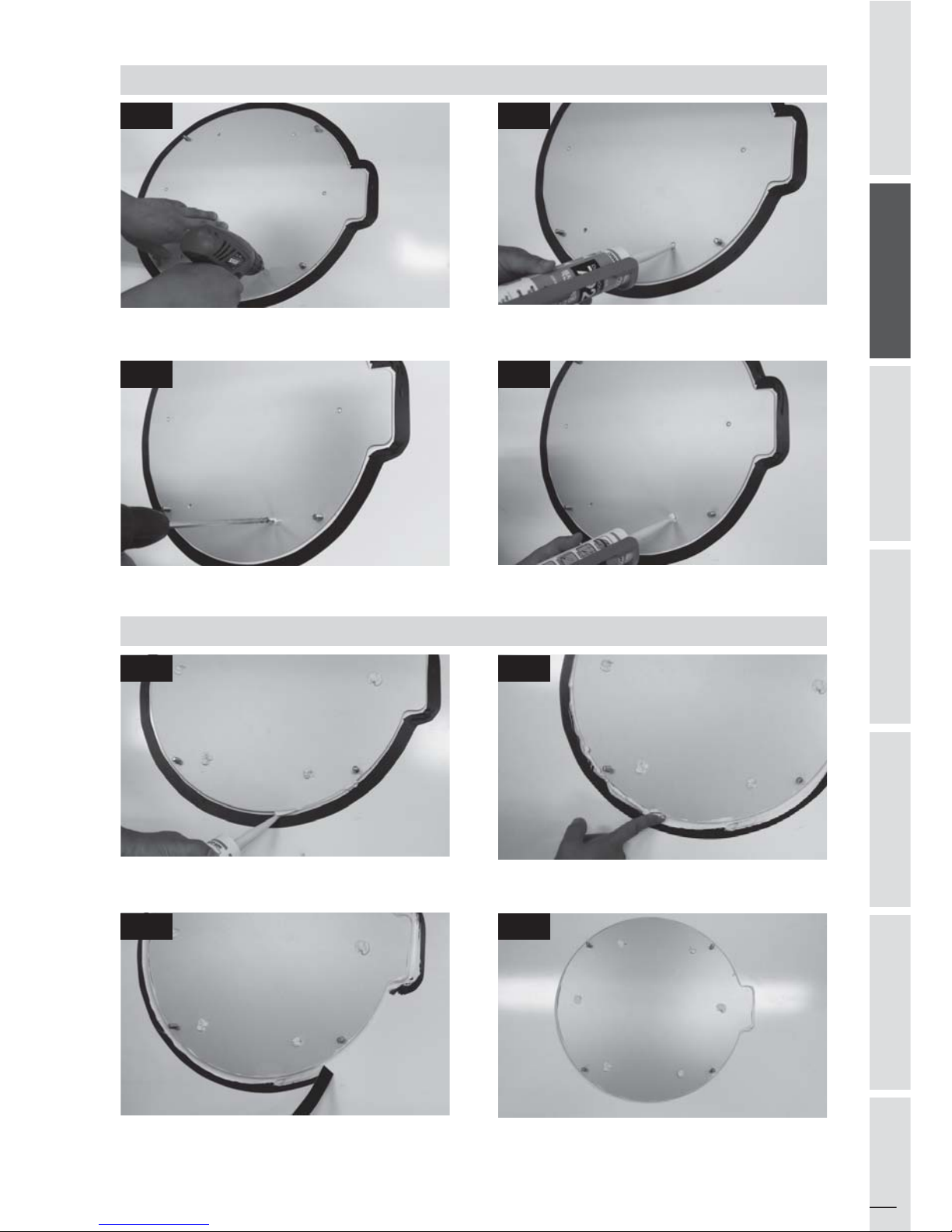

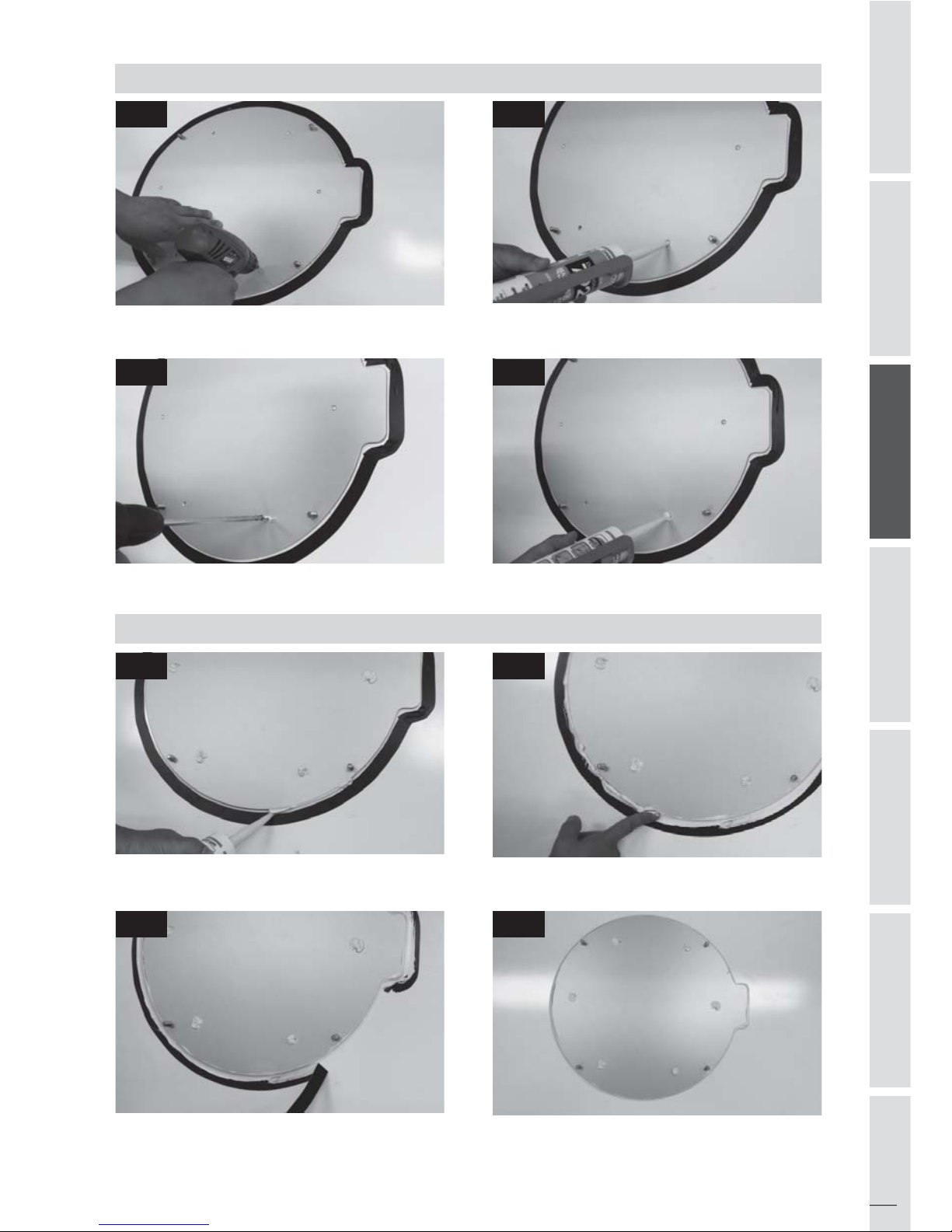

B. Assemble 6pcs of M4x20 bolt at the x bracket

Assemble bolts Re-apply silicone to cover bolts assembled

B-4

B-2

Put back the mounting plate on the silicone
applied and make 6holes (2mm) with power drill

B-3

B-1

Apply silicone on the holes

C. Apply siliconebetween x bracket and friction tape

Remove friction tape and get dry

C-4

C-2

Apply silicone around mounting plate

C-3

C-1

Tidy the area silicone applied

The image you will see. Place main unit on the
top of xed plate

20

D. Fix the mounting plate with 4 pcs of bolts using spanner

E. Cable holder installation 1

Insert cables like picture Equipment to initiate Cable holder installation

Insert Receiver & 5c Power cable through the
hole

E-4

Arrange cable holder in front of (30cm apart from) antenna center by facing open side of cable holder
toward projected part of the mounting plate. Then attach friction tape outside of cable holder

E-5

E-3

Make 15mm drill hole in the center of the tape
marking

D-2D-1

E-2E-1

ENGLISH GERMAN FRENCH SPANISH DUTCH SVENSKA

21

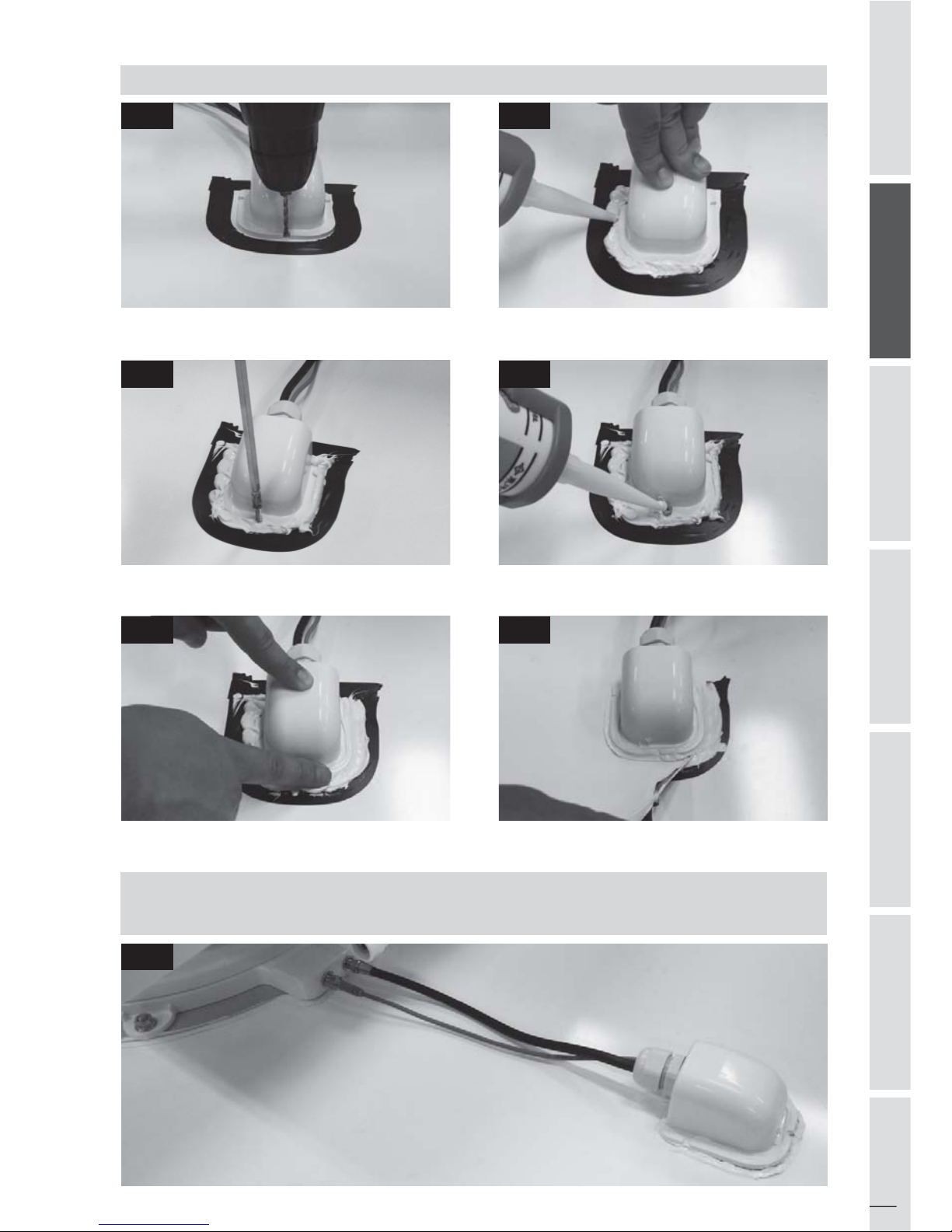

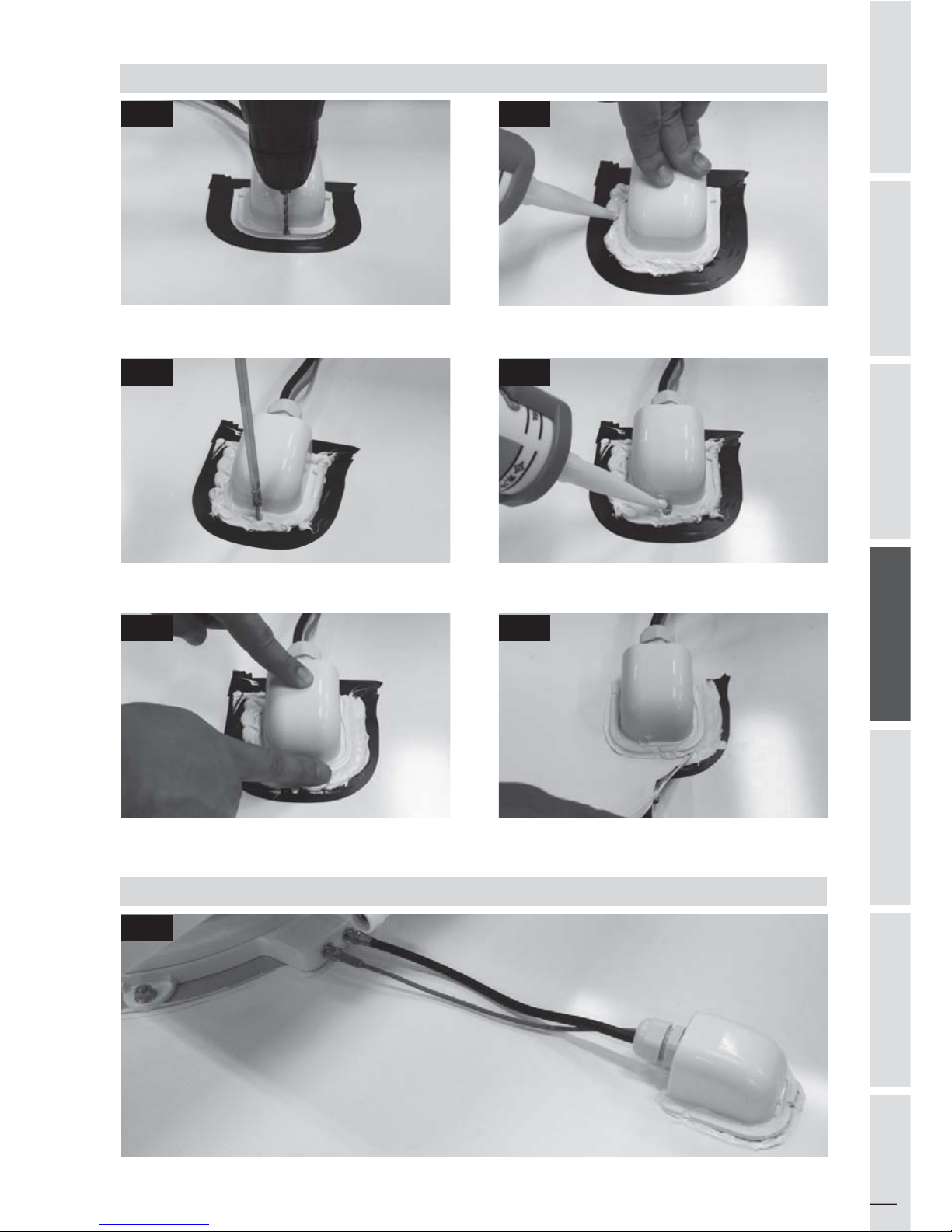

F. Cable holder installation 2

Fix cable holder on the car roof with 3 of M4x20
screws

Apply silicone around and on the top of screws

F-4

F-2

Place cable holder in the tape marked and make
3 of 2mm drill holes

F-3

Tidy silicon Remove friction tape

F-6F-5

F-1

G. Connect 5C cable to the controller(middle) and grey cable to the receiver(Left)

G-1

Apply silicone around cable holder

22

Receiver cable

(Grey color)

5C Power Cable

Power Input Cable

CONTROLLER

BATTERY

MAIN UNIT

RECEIVER

TV

Ignition

+

+

-

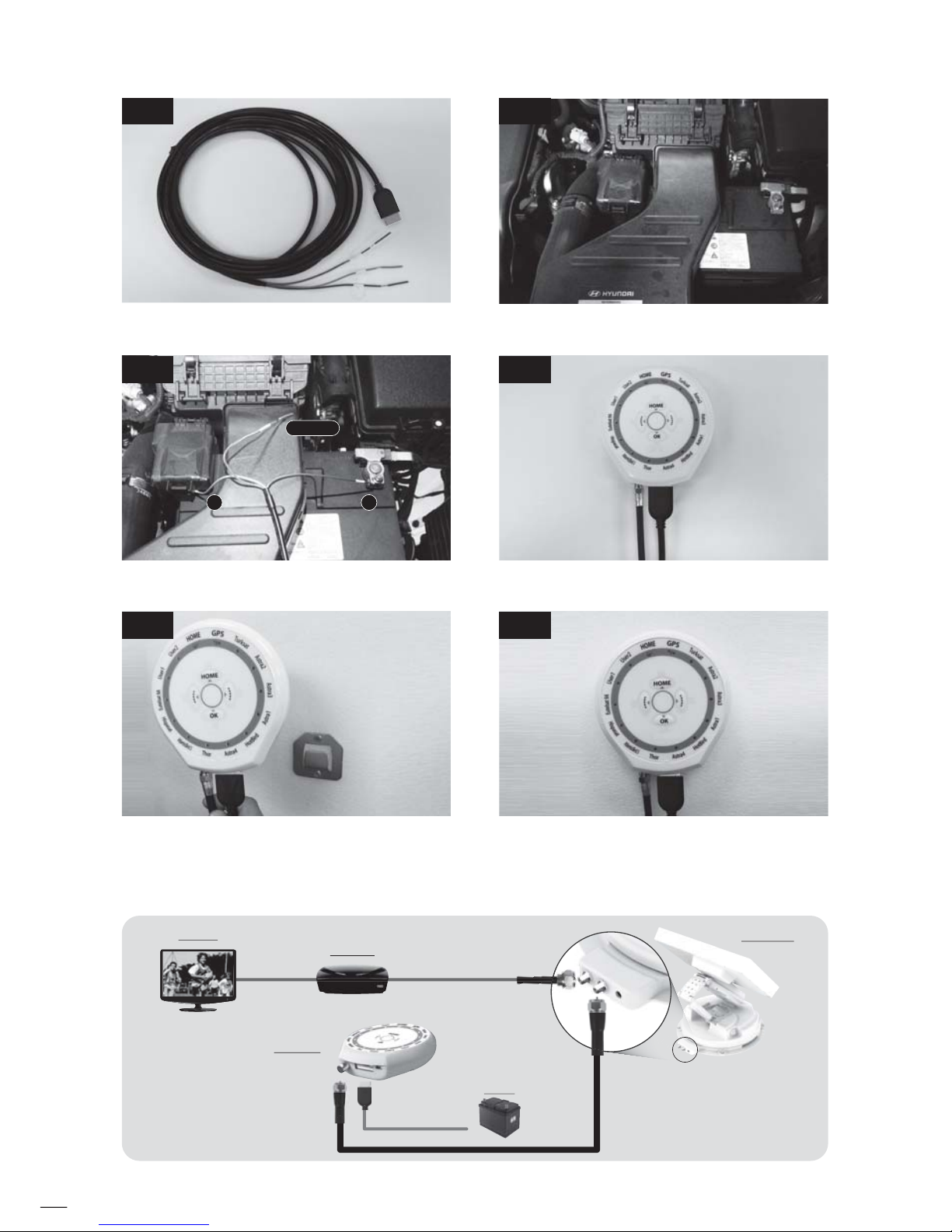

7-4. Battery connection

7-5. Installation diagram

Use Power Input Cable to Connect Car Battery (+/­Polarities have to be matched) and Ignition Terminal

Use Power Input Cable and 5c Power Cable to
Connect to Controller

4

2

Power Input Cable

3

Fix the Controller Bracket Place the Controller at where you want

65

1

Check the Polarity of Car Battery (+/-)

ENGLISH GERMAN FRENCH SPANISH DUTCH SVENSKA

Inhalt

1. Allgemeine Informationen

..............................................................................

............................................................

..............................................................................

1-1.
1-2.
1-3.

Produktvorstellung
Bestimmungsgemäße Verwendung
Sicherheitshinweise

2
3
4

2. Verpackungsinhalt

....................................................................................

............................................................................

2-1. Lieferumfang
2-2. Teilebezeichnungen

5
6

3. Bedienungsanleitung

............................................................................

.........................................................................

....................................................................................

3-1. Anschlussdiagramm
3-2. Funktionsbeschreibung
3-3. Kurzanleitung

7
8

10

4. Programm-Update

............................................................

.................................................................................

4-1. Anschlussdiagramm für das Update
4-2. Update-Vorgang

11
12

5. Fehlerbehebung

................................................................................5-1. Fehlerbehebung

14

6. Technische Daten

...................................................................................

...............................................................................

6-1. Abmessungen
6-2. Technische Daten

15
15

7 . Einbau ins Wohnmobil

..................................................

...................................................................

........................................................................................

.................................................................................

............................................................................

7-1.
7-2.
7-3.
7-4.
7-5.

Platzbedarf für SNIPE PRO / SNIPE PRO MAX
Ausrüstung für die Montage
Montage
Batterie-Anschluss
Anschlussdiagramm

16
18
18
22
22

2

1. Allgemeine Informationen

1-1. Produktvorstellung

Die Bedienungsanleitung beschreibt die Funktion und die Bedienung des automatischen,

selbstnachführenden Satelliten-Systems SNIPE PRO.

Der korrekte und sichere Betrieb des Systems ist nur gewährleistet, wenn die Bedienungsanleitung

befolgt wird.

Ihre SNIPE PRO ist ein intelligentes Satelliten-TV-Empfangssystem, das sich automatisch auf

die gespeicherten Satelliten ausrichten kann, solange es sich in der Ausleuchtzone bendet.

Die SNIPE PRO benötigt nur geringen Platz, während es die nötigen Anpassungen zur

Ausrichtung der schlanken und agilen Antenne durchführt. Im allgemeinen Betrieb stellen

Sie bitte sicher, dass das System immer eine ungehinderte Sicht auf den Himmel hat. Wenn

das direkte Satelliten-Signal durch Hindernisse wie Berge, Gebäude oder Bäume unterbrochen

wird, kann das Gerät nicht funktionieren und kein TV-Signal kann empfangen werden.

Die ersten Seiten der Bedienungsanleitung enthalten Informationen über die allgemeinen

Funktionen Ihrer SNIPE PRO, gefolgt von der Erläuterung der möglichen Einstellungen. Die

letzten Seiten der Anleitung behandeln die technischen Aspekte der SNIPE PRO.

FRENCH SPANISH DUTCH

3

ENGLISH GERMAN SVENSKA

Jede Änderung des Geräts durch Hinzufügen oder Entfernen von Teilen ist nicht gestattet.

Die Verwendung von anderen Bauteilen, als ursprünglich eingebaut, ist nicht gestattet.

Die Installation am Fahrzeug darf nur von qualiziertem Fachpersonal durchgeführt werden. Alle Anweisungen

in der Montageanleitung, die separat mitgeliefert werden, müssen sorgfältig befolgt werden.

Das Gerät bedarf keiner Wartung. Das Gehäuse des Geräts darf nicht geönet werden.

Überprüfung und Wartung sollte immer durch eine qualiziertes Fachpersonal durchgeführt werden.

Alle relevanten und vorgeschriebenen Richtlinien der Automobilindustrie müssen beachtet werden.

Das Gerät darf nur auf Hartschalendächern installiert werden.

Vermeiden Sie Ihr Fahrzeug mit dem montierten Satellitensystem in Bürstenwaschanlagen, Waschstraßen

oder mit Hochdruckreinigern zu reinigen.

•

•

•

•

•

•

•

Bitte beachten Sie auch die folgenden Hinweise des Herstellers:

1-2. Bestimmungsgemäße Verwendung

Das vorliegende Produkt wurde für eine feste Installation auf Fahrzeugen mit einer
Höchstgeschwindigkeit von 130 km/h konzipiert. Es richtet seine Antenne vollautomatisch
auf geostationäre TV-Satelliten aus. Das System kann mit einer Standard- Fahrzeugspannung
von 12 oder 24 Volt DC (Gleichstrom) versorgt werden.

Das vorliegende Produkt darf nur für den in dieser Anleitung beschriebenen Zweck verwendet
werden.

4

1-3. Sicherheitshinweise

Um einen einwandfreien Betrieb der SNIPE PRO zu gewährleisten, müssen Sie sich vergewissern, dass alle

Komponenten gemäß der vorliegenden Anleitung angeschlossen sind und wie vorgesehen verwendet

werden.

Wenn das System ordnungsgemäß montiert ist, nimmt die Antenne automatisch ihre vorgesehene

Ruheposition ein, sobald die Zündung eingeschaltet wird. Falls die Antenne, aufgrund von Vernachlässi-

gungen durch den Nutzer, nicht vollständig eingefahren werden kann, ist es Ihre Verantwortung, sich zu

vergewissern, dass die Antenne sicher verstaut ist.

Bitte beachten Sie auch die unterschiedlichen gesetzlichen Bestimmungen für den Betrieb elektrischer

Geräten im Ausland.

Sie, als Nutzer des Geräts, übernehmen die Verantwortung dafür, das Gerät in Einhaltung der relevanten

Gesetze und Vorschriften zu betreiben.

Der Hersteller haftet nicht für direkte oder indirekte Schäden an dem Gerät, Kraftfahrzeug oder anderen

Geräten, die durch den Anschluss an ungeeigneten Stromquellen, falscher Montage oder falscher

Verkabelung entstanden sind.

ENGLISH GERMAN FRENCH SPANISH DUTCH SVENSKA

5

2. Verpackungsinhalt

2-1. Lieferumfang

Haupteinheit

Befestigungsplatte

Steuergerät Steuergeräthalterung

Kabelverschraubung

Stromversorgungskabel

Kabelhalter

Empfängerkabel

(12m - grau)

5C Stromkabel

(7m)

Bedienungsanleitung

M4x20(11), M8 Flanschmutter(4)Schraubenschlüssel

Manual

6

2-2. Teilebezeichnungen

Haupteinheit

Steuergerät

GPS-Statusanzeige

HOME-Statusanzeige

Satelliten-Statusanzeige

HOME-Taste

OK-Taste

Satelliten CCW/CW-Tasten

Antenne

LNB

Neigung : 5° ~ 90°

Neigung/Drehung : -60° ~ +60°

Haupteinheit : 390° Drehung

Befestigungsplatte

Sockel

zum Steuergerät

zum Satellitenempfänger(Option)

zum Satellitenempfänger

Netzschalter

Halterung

Stromanschluss: DC 12~24V

USB: Für das Firmware-Update

zur Haupteinheit

ENGLISH GERMAN FRENCH SPANISH DUTCH SVENSKA

7

3. Bedienungsanleitung

3-1. Anschlussdiagramm

Verwenden Sie das schwarze 5C Stromkabel um das Steuergerät mit der Antenne
zu verbinden.
Das 5C Stromkabel sieht dem Empfängerkabel sehr ähnlich, aber Sie können sie
anhand der Farbe und der Beschriftung unterscheiden.

Empfängerkabel

(grau)

5C Stromkabel

Stromversorgungskabel

Steuergerät

Haupteinheit

Empfänger

Fernseher

BATTERIE

zur Zündung

+

Ignition

-

8

3-2. Funktionsbeschreibung

A. Inbetriebnahme

Wenn alle Kabel angeschlossen sind, schalten Sie den

Netzschalter auf der Geräteoberseite ein.

◆

In der HOME (bzw. PARK)-Position ist die Antenne komplett zusammengeklappt. Dies ist die Grundposition für
alle weiteren Funktionen.

Wenn sich die Antenne in der Parkposition befindet,

leuchtet die HOME-Statusanzeige auf, um die

Betriebsbereitschaft anzuzeigen.

Falls sich die Antenne nicht in der Parkposition befindet,
blinkt die HOME-Statusanzeige und die Antenne fährt
innerhalb von zwei Minuten in die Parkposition. Dann
leuchtet die HOME-Statusanzeige dauerhaft.

Funktion Beschreibung

Netzschalter

HOME-Statusanzeige

blinkt

leuchtet dauerhaft

HOME-Statusanzeige

leuchtet auf

Bedienung

i.

ii.

iii.

Wenn der gewählte Satellit gefunden wurde, leuchtet

die Satellitenanzeige dauerhaft auf.

Funktion Beschreibung

Satellitenanzeige

leuchtet auf

Bedienung

Nach der Auswahl des Satelliten erlischt die HOME-

Statusanzeige & die entsprechende Satellitenanzeige

blinkt.

i.

ii.

Funktion Beschreibung Bedienung

Sobald Antenne und Steuergerät verbunden sind, ist
die Auswahl des Satelliten oder die Umschaltung
zwischen Satelliten möglich.

Wählen Sie mit den CCW/CW-Tasten den gewünschten
Satelliten aus, und bestätigen Sie mit "OK" die Auswahl.

Wenn Sie den falschen Satelliten ausgewählt haben,
können Sie erneut mit den CCW/CW-Tasten den
gewünschten Satelliten auswählen und mit der
OK-Taste die Auswahl bestätigen.

i.

ii.

iii.

B. Auswahl des Satelliten

OK-Taste

Mit den CCW / CW-

Tasten den

gewünschten Satelliten

auswählen

C. Suchen des Satelliten

SVENSKA

9

ENGLISH GERMAN FRENCH SPANISH DUTCH

HOME-Taste

Wenn Sie die Antenne in die Parkposition zurückfahren

möchten, halten Sie die HOME-Taste für ein paar Sekunden

gedrückt.

i.

Funktion Beschreibung Bedienung

E. Zurück in die Parkposition

Wenn Sie auf einen anderen Satelliten umschalten

möchten, wählen Sie mit den CCW/CW-Tasten den

gewünschten Satelliten aus und bestätigen Sie mit der

OK-Taste die Auswahl.

i.

Funktion Beschreibung Bedienung

OK-Taste

Mit den CCW / CW-

Tasten den

gewünschten Satelliten

auswählen

D. Umschalten zwischen Satelliten

Die GPS-LED bestätigt die Bestimmung der aktuellen

Position durch 24 GPS-Satelliten.

Funktion Beschreibung

GPS-Anzeige

Bedienung

i.

Während des Programm-Update-Vorgangs blinkt die

GPS-LED-Anzeige, was allerdings nicht auf den Empfang des

GPS-Signals hinweist

iii.

Wenn Ihr SNIPE PRO ein GPS-Signal identifiziert hat,
leuchtet die GPS-LED auf, unabhängig vom Betriebszustand
der Antenne. Das GPS trägt zur Beschleunigung des
Suchvorgangs und zum Auffangen des besten Satellitensignals
bei und hilft SNIPE PRO den besten Erhebungs- und
Azimutwinkel zu erreichen.

ii.

F. GPS-LED-Anzeige

10

3-3. Kurzanleitung

Wenn Sie das SNIPE PRO bewegen, muss sich die Antenne immer in der
Parkposition benden.

Achtung

Bedienung

(Suchen des Satelliten)

Den Netzschalter auf der Geräteoberseite einschalten.

Beim Einschalten des Geräts leuchten alle LEDs zwei Mal auf.

Warten Sie bis die HOME-Statusanzeige und die Satelliten- Statusanzeige
aufleuchten. Der Satellit kann entweder der Satellit, auf den sich die Antenne
zuletzt ausgerichtet hat, oder der erste Satellit auf dem Controller (Turksat)
sein.

Den gewünschten Satelliten mit den CCW / CW Tasten auswählen und mit
der OK-Taste bestätigen.

Wenn die Satelliten-Anzeige blinkt, warten Sie bis die Anzeige dauerhaft
leuchtet.

Wenn die Satelliten-Anzeige dauerhaft leuchtet, wurde der Satellit geortet
und Sie können das Signal auf Ihrem Satellitenfernseher empfangen.

1.

2.

3.

4.

5.

6.

Zuordnung Beschreibung

SNIPE PRO geht automatisch zurück in die Parkposition, falls sich das Fahrzeug
schneller als 10 km/h bei stabilem GPS-Empfang bewegt.

Hinweis

SVENSKA

11

ENGLISH GERMAN FRENCH SPANISH DUTCH

4. Programm-Update

4-1. Anschlussdiagramm für das Update

"Der USB-Anschluss wird nur für das Update verwendet"

Einfach das Steuergerät mit dem PC per USB-Kabel verbinden.

Das USB-Kabel ist nicht im Lieferumfang enthalten.

USB-Kabel

Mini USB

USB Typ A

PC

Stromversorgungskabel

Steuergerät

Haupteinheit

Batterie

5C Stromkabel

Suchprogramm mit Targeting Satelliten vorprogrammiert. Wenn es kein
Problem, die Satelliten zu suchen, müssen nicht unter Update-Prozess.

※

12

i. Update-Programm herunterladen

Mit dem Update-Programms aktualisieren Sie die Satellitendaten Ihres SNIPE PRO ständig.

4-2. Update-Vorgang

①

Laden Sie das SNIPE PRO Update­Programm von unserer Webseite
(www.selfsat.com) herunter.

②

Laden Sie die aktuellen Satellitendaten
von unserer Webseite auf Ihren Computer.

③

Verbinden Sie das Steuergerät mit Ihrem Computer per USB-Kabel und installieren Sie das SNIPE PRO
Update-Programm, das Sie heruntergeladen haben.

※

Falls von Ihrem Betriebssystem benötigt,
laden Sie die Treiberdatei herunter.

※

Achten Sie auf Ihre Produktposition und laden Sie
die richtige Positionsdatei.

ii. Aktualisieren der 10 gespeicherten Satelliten

④

⑤

⑥

Führen Sie das SNIPE PRO Update­Programm aus.

Klicken Sie auf "Datei" links oben im
Programm. Danach klicken Sie auf "Ö nen",
um den Ordner auszuwählen, der

die

heruntergeladenen Satellitendaten enthält.

Wählen Sie den entsprechenden Ordner
aus und bestätigen Sie mit "OK".

⑦

Wenn der Ordner geönet ist, wählen
Sie die Datei aus und bestätigen Sie mit
"OK".

⑧

⑨

Die Daten von 10 Satelliten werden Ihnen
angezeigt, diese können aber nicht von
Ihnen verändert werden.

Ü berprüfen Sie die Port-Einstellung und
klicken Sie auf die Schaltäche "Verbinden".

ENGLISH GERMAN FRENCH SPANISH

13

SVENSKA DUTCH

Schalten Sie nicht den Netzschalter aus oder entfernen das Kabel bevor der
Update-Vorgang beendet ist. Der Prozess der Aktualisierung der Satelliten­Informationen kann sich ändern, um die neusten Satelliten-Informationen
wiedergeben zu können. Bitte vergewissern Sie sich auf unserer Webseite
(www.selfsat.com), wie Sie das Produkt aktualisieren können.

HINWEIS

⑩

Sobald die "SEND_DATA"-Taste aktiv
ist, klicken Sie auf die "SEND_DATA"­Taste.

⑪

⑫

Warten Sie bis der grüne Balken das
Ende erreicht hat und die "Send OK"­Meldung erscheint.

Sobald die "Send OK"-Meldung erschienen
ist, ist das Update abgeschlossen.

iii.

•

•

•

USER 1~2 dienen der zusätzlichen Eingabe
der von Ihnen gewünschten Satelliten, die
nicht im Voraus gespeichert sind.

Starten Sie, nach dem Download, das SNIPE
PRO Update-Programm. Dann kreuzen Sie
das Kästchen der USER 1~2 an, die Sie
aktualisieren möchten, und schreiben Sie
die Satellitendaten selber in das Textfeld.
Dann folgen Sie dem Vorgang ab ⑨ wie oben.

Für weitere Informationen zu Satellitendaten
wenden Sie sich bitte an Ihren lokalen
Händler.

Aktualisieren der Benutzer 1~2

14

Es gibt eine Reihe von Ursachen, die die Signalqualität oder den Betrieb des SNIPE PRO
beeinträchtigen können. Der folgende Abschnitt befasst sich mit den Ursachen und
deren möglichen Lösungen.

5. Fehlerbehebung

i.

Die Verbindung zwischen Strom und Steuergerät.
Die Verbindung zwischen dem Steuergerät und der Antenne. Stellen Sie sicher, dass der rechte
Anschluss der Antenne an das Steuergerät angeschlossen ist.

Überprüfen Sie, ob das Stromversorgungskabel beschädigt wurde.ii.

Verbinden Sie das Stromversorgungskabel mit der Autobatterie (+/- Polaritäten müssen
passen) und der Zündung.

iii.

A. Keine Reaktion, wenn das Steuergerät eingeschaltet wird

Sämtliche Anschlüsse erneut überprüfen.

C. Mechanische Probleme

i.

Schalten Sie den Netzschalter aus und wieder ein.

Die Antenne bewegt sich nicht in die gewünschte Position.

ii.

Schalten Sie den Netzschalter aus und wieder ein. Bei weiter bestehenden Problemen wenden
Sie sich an Ihren Vertragshändler.

Die Antenne macht Geräusche, aber bewegt sich nicht.

i.

B. Fehler bei der Suche des ausgewählten Satelliten

Hindernisse, wie Gebäude oder Bäume, können Satellitensignale blockieren oder die
Qualität des Signalempfangs beeinträchtigen. Vergewissern Sie sich, dass die Umgebung
Richtung Süden frei von Hindernissen ist.

i.

D. Weitere Ursachen

Wenn die Kabel des Systems nicht ordnungsgemäß angeschlossen sind, läuft das System
nicht einwandfrei. Im Falle eines Kabelschadens, wenden Sie sich bitte an Ihren
Vertragshändler.

ii. Aktualisieren Sie das Programm des Steuergeräts oft, sodass die Satellitendaten des SNIPE PRO

stets aktuell bleiben.

15

SVENSKA ENGLISH GERMAN FRENCH SPANISH DUTCH

6. Technische Daten

6-1. Abmessungen

6-2. Technische Daten

SNIPE PRO MAX

51.8cm 56.9cm

MAX 57.5cm
MIN 27.0cm

27.0cm

SNIPE PRO

MODEL

Gewicht

Betriebsbedingung

Antennengewinn

Min EIRP

Polarisation

LNB-Ausgang

LNB-Eingangsfrequenz

LNB-Ausgangsfrequenz

Winkelbereich

Satellitensuchzeit

Spannungsversorgung

Stromverbrauch

Betriebstemperatur

SNIPE PRO

15.3 kg

stationär

33.7 dBi @ 12.7GHz

50 dBw

Linear (horizontal / vertikal)

1 Ausgang (optional 2 Ausgänge)

10.7 ~ 12.75 GHz

950 ~ 2,150 MHz

(EL) 5° ~ 90° / (AZ) 390° / (SK) -60° ~ +60°

120 Sekunden (Durchschnitt)

DC 12~24V

84W (während des Suchlaufs)

-30°C ~ +60°C

SNIPE PRO MAX

19.6 kg

stationär

36.1dBi @ 12.7GHz

48 dBw

Linear (horizontal / vertikal)

1 Ausgang (optional 2 Ausgänge)

10.7 ~ 12.75 GHz

950 ~ 2,150 MHz

(EL) 5° ~ 90° / (AZ) 390° / (SK) -60° ~ +60°

120 Sekunden (Durchschnitt)

DC 12~24V

84W (während des Suchlaufs)

-30°C ~ +60°C

51.5cm 49.1cm

MAX 49.1cm
MIN 23.5cm

23.5cm

16

Fahrtrichtung

Fahrzeugheck

C : Radius 45cm

Höhe: bis 26cm

B : Radius 35cm

Höhe: bis 12cm

A : Radius 30cm

Höhe: bis 5cm

Drehachse
des Geräts

51.5cm

51.5cm

44cm

20.5cm

A : Radius 30cm

B : Radius 35cm

C : Radius 45cm

5cm

12cm

26cm

Achten Sie darauf , dass das SNIPE PRO / SNIPE PRO MAX genügend Platz zum
Zusammenklappen sowie für den Betrieb hat.

7. Einbau ins Wohnmobil

7-1. Platzbedarf für das SNIPE PRO / SNIPE PRO MAX

SNIPE PRO

ENGLISH GERMAN FRENCH SPANISH DUTCH

17

SVENSKA

Fahrtrichtung

Fahrzeugheck

C : Radius 50cm

Höhe: bis 30cm

B : Radius 35cm

Höhe: bis 12cm

A : Radius 30cm

Höhe: bis 5cm

Drehachse
des Geräts

59.5cm

51.8cm

44cm

20.5cm

A : Radius 30cm

B : Radius 35cm

C : Radius 50cm

5cm

12cm

30cm

SNIPE PRO MAX

18

Legen Sie die Befestigungsplatte zur Seite und
verteilen Sie das Silikon innerhalb der umran­deten Fläche, aber halten Sie dabei zu dem
Isolierband einen Abstand von 2cm.

Kleben Sie das Isolierband mit einem Abstand
von 4mm um die Befestigungsplatte auf dem Dach.

A-4

A-2

FRONT

Reinigen Sie die Oberäche mit dem Putzlappen.

A-3

A-1

Platzieren Sie die Befestigungsplatte in der
Mitte des Dachs.

7-3. Montage

A. Montage der Befestigungsplatte auf dem Dach

Silikon
Schraubenschlüssel
M4x20(11), M8 Flanschmutter(4)
Kabelverschraubung
Kabelhalter
Isolierband
2mm Bohrer, 15mm Bohrer
Akkubohrmaschine
5C Stromkabel (7m)
Empfängerkabel(12m - grau)
Befestigungsplatte
Putzlappen

7-2. Ausrüstung für die Montage

1

3

2

4

6

5

7

9

10

11

1

2

3

4

5

6

7

8

9

10

11

12

812

Fahrtrichtung

※ Befestigungsplatte Richtung

ENGLISH GERMAN FRENCH SPANISH DUTCH

19

SVENSKA

C. Verteilen Sie das Silikon zwischen Isolierband und Befestigungsplatte

Entfernen Sie das Isolierband und lassen Sie
das Silikon trocknen.

C-4

C-2

Verteilen Sie das Silikon um die Befestigungsplatte
herum.

C-3

C-1

Glätten Sie das Silikon.

Das Ergebnis sollte diesem Bild entsprechen.
Platzieren Sie die Haupteinheit auf der
Befestigungsplatte.

Verschrauben Sie die Platte mit 6 Schrauben. Bedecken Sie die Schrauben mit Silikon.

B-4

B-2

Platzieren Sie die Befestigungsplatte auf dem
Silikon und bohren Sie 6 Löcher (2mm).

B-3

B-1

Verteilen Sie das Silikon auf die Löchern.

B. Montage der Befestigungsplatte mit 6 M4x20 Schrauben

20

Ziehen Sie das Empfängerkabel und das 5C
Stromkabel durch das Loch.

E-4

Positionieren Sie den Kabelhalter mittig vor der Antenne (30cm entfernt). Die oene Seite des Kabelhalters soll
Richtung Befestigungsplatte zeigen. Danach kleben Sie das Isolierband um den Kabelhalter herum.

E-5

E-3

Bohren Sie ein 15mm Loch in die Mitte der mit
Isolierband markierten Fläche.

D-2D-1

E-2E-1

D. Verschrauben Sie die Befestigungsplatte mit den 4 Flanschmuttern

E. Montage des Kabelhalters

Verlegen Sie die Kabel wie auf dem Bild zu sehen.

Ausrüstung zur Montage des Kabelhalters.

ENGLISH GERMAN FRENCH SPANISH DUTCH SVENSKA

21

Glätten Sie das Silikon.

Entfernen Sie das Isolierband.

F-6F-5

F-1

G-1

Verteilen Sie das Silikon um den Kabelhalter herum.

Befestigen Sie den Kabelhalter auf dem Dach
mit 3 M4x20 Schrauben.

Verteilen Sie das Silikon auf den Schrauben.

F-4

F-2

Platzieren Sie den Kabelhalter auf der mit Isolierband
markierten Fläche und bohren Sie 3 2mm Löcher.

F-3

F. Montage des Kabelhalters 2

G. Verbinden Sie das 5C Kabel mit dem Steuergerät (Mitte) und das graue Kabel mit

dem Empfänger (links)

Verbinden Sie das Stromversorgungskabel mit der
Batterie (+/- Polaritäten müssen passen) & der Zündung.

Verbinden Sie das Stromversorgungskabel und
das 5C Stromkabel mit dem Steuergerät.

4

2

Stromversorgungskabel

3

Bringen Sie die Steuergeräthalterung an. Platzieren Sie das Steuergerät am gewünschten

Ort.

65

1

Ü berprüfen Sie die Polarität der Batterie (+/-).

Ignition

+

+

-

7-4. Batterie-Anschluss

7-5. Anschlussdiagramm

Empfängerkabel

(grau)

5C Stromkabel

Stromversorgungskabel

Steuergerät

Batterie

Haupteinheit

Empfänger

Fernseher

ENGLISH GERMAN FRENCH SPANISH DUTCH SVENSKA

Table des matières

1. Informations générales

....................................................................................

........................................................

..........................................................................

1-1.
1-2.
1-3.

2
3
4

Introduction
Utilisation et Fonctionnement corrects
Consignes de sécurité

2. Contenu

............................................................................

................................................................................

2-1.
2-2.

5
6

Ensemble de composants
Noms des pièces

3. Mode d’emploi

.........................................................................

.....................................................................

.....................................................................

3-1.
3-2.
3-3.

7
8

10

Schéma de Connexion
Description des Fonctions
Rapide tour de Références

4. Mise à jour du Programme

....................................................

.......................................................................

4-1.
4-2.

11
12

Schéma de Connexion pour la Mise à jour
Processus de Mise à jour

5. Dépannage

.....................................................................................5-1.

14

Dépannage

6. Caractéristiques

......................................................................................

................................................................................

6-1.
6-2.

15
15

Dimension
Caractéristiques

7. Installation dans le Camping Car

..............................................

......................................................................

......................................................................................

.......................................................................

...........................................................................

7-1.
7-2.
7-3.
7-4.
7-5.

Espace requis pour SNIPE PRO / SNIPE PRO MAX
Equipement d’Installation
Installation
Connexion de la Batterie
Schéma d’Installation

16
18
18
22
22

2

1. formations Générales

1-1. Introduction

Ces instructions décrivent les fonctionnalités et le fonctionnement du système satellite
d’'inclinaison automatique de SNIPE PRO.
Un fonctionnement correct et sûr du système ne peut être assuré qu’en suivant ces instructions.
Votre SNIPE PRO est un système d'antenne de réception TV satellite intelligente qui peut s'aligner
vers un satellite prédéni automatiquement tant que le système se trouve dans l'empreinte de ce
satellite.
SNIPE PRO n'occupe que l'espace nécessaire alors qu'il eectue les ajustements nécessaires avec
le corps n et agile de l'antenne.
Pour un fonctionnement général, assurez-vous s'il vous plaît que le système a toujours une vue
dégagée sur le ciel. Si le faisceau de signal du satellite est interrompu par des obstacles tels que
les montagnes, les bâtiments ou arbres, l'appareil ne fonctionnera pas et aucun signal TV sera reçu.
Les premières pages de ces instructions contiennent des informations sur l'utilisation des
fonctionnalités générales de votre SNIPE PRO, suivies par une explication de toutes les options de
réglage. Les dernières pages des instructions couvrent divers aspects techniques de SNIPE PRO.

3

ENGLISH GERMAN FRENCH SPANISH DUTCH SVENSKA

Il n'est pas autorisé de changer l'ensemble du dispositif en supprimant ou en ajoutant des composants individuels.

L'utilisation de tout autre composant que ceux initialement installés n'est pas autorisée.

L'installation doit être eectuée par un personnel susamment qualié. Toutes les instructions dans la Notice

d’Installation fournie séparément, doivent être suivies attentivement.

Le produit ne nécessite aucun entretien régulier. Boîtiers et enveloppes de doivent pas être ouverts. Les travaux

de contrôle et d'entretien doivent toujours être eectués par un spécialiste.

Toutes les directives pertinentes et approuvées de l'industrie automobile doivent être observées et respectées.

L'appareil ne doit être installé sur des toits de véhicule durs.

Évitez de nettoyer votre véhicule avec le système satellite monté, dans une station de lavage automatique de

voitures ou avec un nettoyeur haute pression.

•

•

•

•

•

•

•

S'il vous plaît, notez également les instructions suivantes du fabricant :

1-2. Utilisation et Fonctionnement corrects

Ce produit a été conçu pour une installation xe sur des véhicules avec des vitesses
maximales de 130 km / h. Il est conçu pour diriger automatiquement une antenne sur des
satellites de télévision géostationnaires. L'alimentation du système est fournie par un
système électrique de véhicule standard avec une tension nominale de 12 ou 24 Volts en
courant continu.
L'utilisation de l'équipement à d'autres ns que celle spéciée n'est pas autorisée.

4

1-3. Consignes de Sécurité

An de s’assurer que votre SNIPE PRO fonctionne correctement

vous devez vous assurer qu'il suit le mode d'emploi de ce manuel

et est utilisé aux ns prévues.

Quand il est correctement installé, l'antenne se met automatiquement

en position de repos lorsqu’on met le contact et se verrouille.

Si le système ne peut pas être entièrement retiré en raison de la

négligence de l'utilisateur, alors il est de votre responsabilité de

vérier que l'antenne est correctement stockée en sécurité.

Merci de noter également que des dispositions légales diérentes

sont appliquées à l'exploitation d'équipements électriques et

électroniques dans diérents pays. En tant qu’utilisateur de cet

équipement, vous êtes responsable d’assurer le respect des lois et

règlements applicables.

Le fabricant ne prend pas la responsabilité pour les dommages

conséquents directs ou indirects du système, des véhicules à

moteur ou d'autres équipements en raison d’une utilisation

impropre de la batterie ou d’une installation erronée ou d’une

mauvaise connexion de câble.

5

ENGLISH GERMAN FRENCH SPANISH DUTCH SVENSKA

2. Contenu

2-1. Ensemble de Composants

Unité Principale

Plaque de Montage

Contrôleur

Support du contrôleur

Presse-étoupe

Câble d'alimentation d'Entrée

Porte-câble

Câble récepteur

(12m – Couleur grise)

Câble Eléctrique 5C

(7m)

Manuel utilisateur

M4x20(11), Ecrous à brides M8 (4)Clé à molette

Manual

6

2-2. Nom des pièces

Unité Principale

Contrôleur

Voyant d’état du GPS

Voyant d’état HOME

Voyant du Satellite

Bouton HOME

Bouton OK

Bouton CCW / CW du Satellite

Antenne

LNB

Elévation : 5° ~ 90°

Pivot d'inclinaison : -60° ~ +60°

Corps principal : 390°Turning

Plaque de montage

Base

vers le Contrôleur

vers le Récepteur (Option)

vers le Récepteur

Interrupteur d’alimentation

Support

vers l’Unité Principale

Port d'alimentation : DC 12~24V

Port USB : Pour la mise à niveau F/W

7

ENGLISH GERMAN FRENCH SPANISH DUTCH SVENSKA

3. Mode d’Emploi

3-1. Schéma de connexion

Utilisez le câble électrique 5C pour connecter le contrôleur à l'antenne.

Le câble du contrôleur ressemble au câble du récepteur de l'antenne mais vous

pouvez les distinguer par la couleur et l'étiquetage.

Câble du récepteur

(Couleur grise)

5CPowerCable

PowerInputCable

CONTROLEUR

Unité Principale

RECEPTEUR

TV

BATTERIE

vers le Contact

+

Ignition

-

8

3-2. Description des Fonctions

A. Sous Tension

Lorsque toutes les connexions sont terminées, allumez

avec le bouton "Power Switch" sur le dessus du contrôleur.

◆

La "position Home" signifie que l'antenne est complètement rabattue à la partie corps, ce qui est la position de
base pour le fonctionnement.

Si l'antenne était à la position Home, le voyant "Etat Home"

sera allumé pour indiquer qu'elle est prête à l’utilisation.

Si l’antenne n’était pas à la position Home, le voyant

“EtatHome” va clignoter, et l’antenne va retourner à la

position. Home dans un maximum de 2 minutes, et le

clignotant sera alors, allumé en continu.

Fonction Description

Interrupteur

d’”Alimentation”

"Etat Home"

Voyant clignotant

Passant sur "ON"

Voyant “Etat Home”

Veille "ON"

Fonctionnement

Une fois antenne et contrôleur reliés, vous pouvez selectionnez

et changez de satellite comme vous le désirez.

Sélectionner le satellite désiré en utilisant les boutons “CCW / CW”,

puis presser le bouton “OK” button pour accepter le réglage.

Si vous sélectionnez le mauvais satellite, vous pouvez

rechercher à nouveau le satellite cible en utilisant le

bouton “CCW / CW” , puis presser le bouton “OK” pour

accepter le nouveau réglage.

i.

ii.

iii.

Après la sélection du satellite, le voyant “Etat Home ” va

s’éteindre et le voyant LED du satellite sélectionné va

commencer à clignoter.

Une fois que le satellite sélectionné a été trouvé, le voyant

LED du satellite sera allumé en continu.

Fonction Description

yant “Satellite”

Fonctionnement

i.

ii.

i.

ii.

iii.

Fonction Description Fonctionnement

B. Selectionner le satellite

Bouton “OK”

Voyant “Bouton

CCW / CW Satellite”

C. Rechercher le satellite

ENGLISH GERMAN FRENCH SPANISH DUTCH SVENSKA

9

Bouton “HOME”

Chaque fois que vous souhaitez replacer l’antenne dans la

position Home, pressez et maintenez le bouton “Home”

appuyé pendant quelques secondes.

i.

Fonction Description Fonctionnement

E. Retour à la position Home

Si vous voulez changer le satellite désiré, vous pouvez

changer le satellite cible en utilisant les boutons “CCW /

CW” , puis presser le bouton “OK” pour sélectionner le

nouveau satellite.

i.

Fonction Description Fonctionnement

Bouton “OK”

Voyant “Bouton

CCW / CW Satellite”

D. Changer de satellite

La LED GPS confirme la localisation exacte à partir de 24

satellites GPS dans le monde.

Quand votreSNIPE PRO identifie un signal GPS, le voyant
LED GPS restera allumé, que l’antenne bouge ou pas. Le
GPS peut aider à rechercher le satellite plus rapidement et
trouver le signal satellite optimal, et assister SNIPE PRO à
réaliser la meilleure élévation et le meilleur angle
d'inclinaison.

Fonction Description

Voyant “GPS”

Fonctionnement

i.

Aussi, pendant la mise à jour du programme, le voyant LED

GPS clignotera pour indiquer que la procédure de mise à

jour est en cours de traitement. Pendant ce temps, le fait

que le voyant LED GPS soit allumé ne signifie pas que

l'appareil communique avec un satellite GPS.

iii.

ii.

F. Voyant LED GPS

10

3-3. Rapide tour de Références

Lorsque vous déplacez SNIPE PRO, le plat de l'antenne doit être à la
position Home.

ATTENTION

SNIPE PRO sera automatiquement rabattu en position HOME si le véhicule
se déplace à plus de 10 km/h, lorsque la réception GPS est stable.

REMARQUE

Fonctionnement

(Recherche du satellite)

Allumer avec le bouton “Interrupteur d’alimentation” sur le dessus du
contrôleur.

Après mise sous tension, toutes les LED clignoteront deux fois.

Attendez jusqu'à ce que le voyant "Etat HOME" et un voyant “LED du
Satellite” que vous avez réglé précédemment ou le premier satellite du
contrôleur (Turksat), restent allumés en continu.

Sélectionnez le satellite désiré en utilisant les boutons “CCW / CW” , puis
pressez le bouton “OK” pour sélectionner.

Si le voyant LED du Satellite commence à clignoter, veuillez attendre un
moment jusqu’à ce qu’il soit allumé en continu.

Quand le voyant LED du Satellite reste allumé, le satellite sélectionné a
été localisé et un signal peut être vu sur la Télévision Satellite.

1.

2.

3.

4.

5.

6.

Classication Description

ENGLISH GERMAN FRENCH SPANISH DUTCH SVENSKA

11

Cable USB

4. Mise à jour du Programme

4-1. Schéma de Connexion pour la Mise à jour

“Le port USB est utilisé pour la mise à niveau du rmware uniquement”

Type MINI USB

Type A

Connectez simplement le contrôleur au PC en utilisant le câble USB.

Le câble USB n’est pas inclus dans le pack.

PC

Cable d’Alimentation

CONTROLEUR

Unité Principale

BATTERIE

5CPowerCable

Programme Recherche avec des satellites de ciblage est pré-programmé.
S'il n'y a pas de problème pour rechercher les satellites, n'ont pas besoin
ci-dessous mise à jour.

※

12

4-2. Processus de Mise à jour

i.

①

Téléchargez le programme de mise à
jpur de votre SNIPE PRO depuis notre
site internet (www.selfsat.com)

②

Téléchargez les dernières mise à jour
des satellites depuis notre site internet.

③

Connectez le contrôleur à votre PC en utilisant un câble USN, et téléchargez par la suite le
programme de mise à jour de la SNIPE PRO.

※

Télécharger le chier pilote, si votre système
d'exploitation ne prend pas en charge.

※

Assurez-vous que l'emplacement du produit
et le téléchargement de chiers bon endroit.

Téléchargement du Programme de Mise à jour

ii. Mise à jour des 10 satellites pré-enregistrés

④

⑤

⑥

Exécutez le programme de mise à SNIPE PRO.

Cliquez sur "le" sur le côté supérieur
gauche sur le programme et cliquez sur
"Ouvrir" pour sélectionner le dossier qui
contient les données satellitaires téléchargés.

Choisir le chier et clickez sur 'OK" pour
conrmer.

⑦

Une fois le dossier ouvert, choisir le
chier et clickez sur le bouton "ouvrir".

⑧

⑨

Les données de 10 satellites sont présentés
à vous, mais ils ne sont pas modiables
par vous-même.

Vériez le paramétrage des ports, puis
cliquez sur le bouton "CONNECT".

En mettent à jour votre SNIPE PRO, cela rafraichit la data des satellites
de votre produit.

ENGLISH GERMAN FRENCH SPANISH DUTCH

13

SVENSKA

REMARQUE: Ne mettez pas l'appareil hors tension ou de débrancher le
câble avant la procédure mise à jour terminée.
Comment mettre à jour les informations par satellite peut être changé
enrééchissant les dernières informations par satellite.
S'il vous plaît assurezvous d'obtenir la mise à jour du produit via notre site
web. (www.selfsat.com)

REMARQUE

⑩

Une fois "SEND_DATA" bouton est
activé, cliquez sur le "SEND_DATA"
bouton.

⑪

⑫

Attendez jusqu'à ce que la barre verte
atteint à la n et "Envoi OK" boîte de
message est popping up.

Une fois le message "Envoi OK" est
achée, la mise à jour est terminée.

iii.

•

•

•

USER 1~2 sont pour l'addition
supplémentaire de vos satellites désirés
qui ne sont pas pré-enregistré.

Une fois le téléchargement de la mise à
jour du programme SNIPE PRO, démarrez-le.
Puis cocher la case USER 1 ~ 2 que vous
souhaitez mettre à jour, et d'écrire les
données satellitaires dans la boîte par
vous-même.
Suivez ensuite la procédure à partir ⑨ comme ci-dessus.

Pour obtenir des informations détaillées des données satellitaires, merci de contacter votre
distributeur local.

Mise à jour USER 1~2

14

Il ya un certain nombre de problèmes communs qui peuvent aecter la qualité de réception

du signal ou le fonctionnement de la SNIPE PRO. Les sections suivantes traitent de ces

questions et les solutions possibles.

5. Dépannage

i.

Connexionentrel'alimentationetlecontrôleur.
Connexion entre le contrôleur et l'antenne. Assurez-vous que le port gauche de l'antenne
doit être connectéaucontrôleur.

Vériez si le câble d'alimentation a été endommagé.ii.

Utilisez du câble d'alimentation pour connecter la batterie de voiture (+ / - les Polarités
doivent correspondre) et les bornes d'allumage.

iii.

A. Pas de réaction lors de la mise en tension du contrôleur.

Vériez de nouveau que toutes les connections on été proprement faites.

C. Problème méchanique

i.

Essayezd'éteindreetderallumervotreproduitparlebiaisduboutonON/OFF.

Dans e cas où l'antenne ne tourne pas sur certines positions.

ii.

Try to power OFF/ON again. If problem persists, please contact your local distributor for
assistance.

Dans le cas où l'antenne faitt un bruit lors du mouvement ou qu'elle a été coincée dans une
certaine position.

i.

B. Défaut de rechercher le satellite sélectionné

Les signaux des satellites peuvent être bloqués ou dégradés par les bâtiments, les arbres.
Assurez-vous qu'il n'ya aucune obstruction dans la direction vers le sud.

i.

D. Autres

Si le système a été mal câblé, il ne fonctionnera pas correctement. Veuillez contactez votre
distributeur local pour de l'assistance.

ii. Veuillez vérier la version de votre logiciel régulièrement, et téléchargez les mises jours.

ENGLISH GERMAN FRENCH SPANISH DUTCH

15

SVENSKA

6. Caractéristiques

6-1. Dimensions

SNIPE PRO

MODEL

Poids

Conditiondefonctionnement

Gaindel'antenne

MinEIRP

Polarisation

SortieLNB

Fréquenced'entréeLNB

FréquencedesortieLNB

rayon d'angle

Linéaire (Horizontale/ Vericale)

Energierequise

Consommationd'énergie

Tepératuredefonctionnement

SNIPE PRO

15.3 kg

à l'arrêt

33.7 dBi @ 12.7GHz

50 dBw

Linéaire (Horizontale/ Vericale)

1 sortie (2 sorties optionel)

10.7 ~ 12.75 GHz

950 ~ 2,150 MHz

(EL) 5° ~ 90° / (AZ) 390° / (SK) -60° ~ +60°

120 seconds (moyenne)

DC 12~24V

84W (en mouvement)

-30°C ~ +60°C

SNIPE PRO MAX

19.6 kg

à l'arrêt

36.1dBi @ 12.7GHz

48 dBw

Linéaire (Horizontale/ Vericale)

1 sortie (2 sorties optionel)

10.7 ~ 12.75 GHz

950 ~ 2,150 MHz

(EL) 5° ~ 90° / (AZ) 390° / (SK) -60° ~ +60°

120 seconds (moyenne)

DC 12~24V

84W (en mouvement)

-30°C ~ +60°C

51.5cm 49.1cm

MAX 49.1cm
MIN 23.5cm

23.5cm

SNIPE PRO MAX

51.8cm 56.9cm

MAX 57.5cm
MIN 27.0cm

27.0cm

6-2. Caractéristiques

16

Prenez garde, qu'il ya susamment d' espace pour le SNIPE PRO/SNIPE PRO MAX fois , tout
comme pour la plage de fonctionnement ( croisière rayon).

7 . Installation dans le Camping Car

SNIPE PRO

7-1 . Espace requis pour SNIPE PRO / SNIPE PRO MAX

Direction de conduite

l'arrière du véhicule

C : Rayon 45cm

jusqu'à une hauteur de 26cm

B : Rayon 35cm

jusqu'à une hauteur de 12cm

A : Rayon 30cm

jusqu'à une hauteur de 5cm

Centre de l'unité

de rotation

51.5cm

51.5cm

44cm

20.5cm

A : Rayon 30cm

B : Rayon 35cm

C : Rayon 45cm

5cm

12cm

26cm

ENGLISH GERMAN FRENCH SPANISH DUTCH

17

SVENSKA

Direction de conduite

l'arrière du véhicule

C : Rayon 50cm

jusqu'à une hauteur de 30cm

B : Rayon 35cm

jusqu'à une hauteur de 12cm

A : Rayon 30cm

jusqu'à une hauteur

de 5cm

Centre de l'unité

de rotation

59.5cm

51.8cm

44cm

20.5cm

A : Rayon 30cm

B : Rayon 35cm

C : Rayon 50cm

5cm

12cm

30cm

SNIPE PRO MAX

18

Silicone
Spanner
M4x20 (11) , M8 écrou à bride (4)
Presse-étoupe
Support de câble
Bande de frottement
Foret de 2 mm , 15mm foret
Perceuse
5C Câble d'alimentation (couleur 7m)
Câble du récepteur (couleur 12m -Grey)
Plaque de montage
Nettoyeur

7-2. Equipement d’Installation

7-3. Installation

A. Installation de la Plaque de Montage sur le Toit du Véhicule

1

3

2

4

6

5

7

9

10

11

1

2

3

4

5

6

7

8

9

10

11

12

812

Appliquez de la silicone en laissant un jeu de
2cm de la plaque de montage

Fixez la bande de marquage autour de la
plaque de montage en sortant des bords de
4mm

A-4

A-2

FRONT

Nettoyer la surface avec un chion

A-3

A-1

Localiser l’emplacement de la plaque de
montage sur le toit du véhicule

Direction de conduite

※ Direction de plaque montage

ENGLISH GERMAN FRENCH SPANISH DUTCH

19

SVENSKA

B. Assemblez les 7 pièces M4x20 vis au niveau du support correctif

Montez les boulons Re-appliquer de la silicone

B-4

B-2

Faire 7 trous (2mm) avec une perceuse électrique

B-3

B-1

Appliquez de la silicone

C. Appliquez de la silicone entre le support correctif et la bande de frottement

Enlevez la bande de marquage

C-4

C-2

Appliquez de la silicone autour de la plaque de
montage

C-3

C-1

La surface silicone rangée

L'image que vous verrez.
Placez l'unité principale sur le dessus de la
plaque xe

20

D. Fixer la plaque de montage avec 4 pièces de boulons à l'aide de la clé Allen

E. Passe Toit 1

Insérez les câbles comme image

Equipement pour lancer l'installation du support
de câble

Insérer le câble de commande et le câble de
l’antenne

E-4

Disposer support de câble en face de 30 cm ( à part ) de centre de l'antenne en faisant face côté ouvert
du support de câble en direction partie saillante de la plaque de montage. Ensuite, xez la bande de
frottement en dehors de support de câble

E-5

E-3

Fixez la bande de marquage et percez le toit du
véhicule par un trou de 15mm de diamètre par
un foret dans le centre de la bande de marquage

D-2D-1

E-2E-1

ENGLISH GERMAN FRENCH SPANISH DUTCH SVENSKA

21

F. Passe Toit 2

Fixer le passe toit sur le toit du véhicule avec 3
vis M4x20 de

Appliquez de la silicone autour et sur le dessus
de vis

F-4

F-2

Percez le toit en faisant passer le foret dans les
trous du passe toit

F-3

La surface silicone rangée Retirer la bande de marquage

F-6F-5

F-1

G. Branchez le câble 5C sur le contrôleur (gauche) et le câble gris à l'antenne (à droite)

G-1

Appliquez de la silicone autour du passe toit, y
compris autour des vis

22

Câble du récepteur

(Couleur grise)

5CPowerCable

PowerInputCable

CONTROLEUR

BATTERIE

UNITE PRINCIPALE

RECEPTEUR

TV

Ignition

+

+

-

7-4. Connexion de la Batterie

7-5. Schéma d’Installation

Utilisez du câble d'alimentation d'entrée de raccordement
batterie de voiture ( + / - polarités doivent être
assorties ) et Terminal allumage

Utilisez du câble d'alimentation d'entrée et 5c
câble d'alimentation à connecter au contrôleur

4

2

Câble d'alimentation d'entrée

3

Fixez le support du contrôleur Placez le contrôleur à l'endroit où vous voulez

65

1

Vériez la polarité de batterie de voiture ( + / -)

SVENSKA ENGLISH GERMAN FRENCH SPANISH DUTCH

Contenido

1. Información General

....................................................................................

...............................................................

.............................................................................

1-1.
1-2.
1-3.

2
3
4

Introducción
Uso y funcionamiento adecuado
Notas de seguridad

2. Contenido

........................................................................

...........................................................................

2-1.
2-2.

5
6

Componentes incluidos
Nombre de las piezas

3. Instrucciones de funcionamiento

.........................................................................

..........................................................................

...............................................................................

3-1.
3-2.
3-3.

7
8

10

Diagrama de conexión
Descripción funcional
Referencia rápida

4. Actualización del programa

.....................................................

.......................................................................

4-1.
4-2.

11
12

Diagrama de conexión para actualización
Proceso de actualización

5. Solución de problemas

.........................................................................5-1.

14

Solución de problemas

6. Especicaciones

......................................................................................

................................................................................

6-1.
6-2.

15
15

Dimensión
Especicaciones

7. Instalación en el vehículo de camping

.......................................

......................................................................

......................................................................................

..........................................................................

........................................................................

7-1.
7-2.
7-3.
7-4.
7-5.

Espacio requerido para el SNIPE PRO / SNIPE PRO MAX
Equipo para la instalación
Instalación
Conexión de la batería
Diagrama de instalación

16
18
18
22
22

2

1. Información general

1-1. Introducción

Estas instrucciones describen las funciones de operación del Sistema satelital automáticamente
asimétrico SNIPE PRO.
El funcionamiento correcto y seguro del sistema, sólo puede garantizarse siguiendo las siguientes
instrucciones. Su SNIPE PRO es un sistema satelital inteligente de antena de recepción de TV, que
puede alinearse automáticamente hacia un satélite preestablecido, siempre y cuando el sistema
se encuentre dentro del rango de este satélite.
El SNIPE PRO sólo ocupa el espacio requerido, mientras se realizan los ajustes necesarios con el
cuerpo de la antena delgada y fácil de girar.
Para el buen funcionamiento, por favor asegúrese de que el sistema siempre tenga una vista clara
al cielo. Si la señal satelital es interrumpida por obstáculos tal como montañas, edicios o árboles,
la unidad no funcionará y no enviará señales de TV.
Las primeras páginas contienen información sobre el uso de las funciones generales de su SNIPE
PRO, seguido por una explicación de todas las opciones de ajuste. Las últimas páginas de las
instrucciones se reeren a diversos aspectos técnicos del SNIPE PRO.

FRENCH SPANISH DUTCH SVENSKA

3

ENGLISH GERMAN

No está permitido cambiar los dispositivos en su totalidad, ya sea mediante la remoción o adición de

componentes individuales.

No está permitido el uso de cualquier otro componente a los instalados originalmente.

Todas las instrucciones de instalación deben seguirse cuidadosamente por separado. La instalación sólo

debe ser realizada por personal calicado.

El producto no requiere ningún tipo de mantenimiento regular, por lo que se recomienda no abrir las cajas

y gabinetes. Las tareas de mantenimiento siempre deben ser realizadas por un especialista calicado.

Se aconseja observar y seguir todas las guías correspondientes y aprobados de la industria del automotriz.

El aparato debe ser instalado en los techos duros de vehículos.

No debe limpiar su vehículo con el sistema de satélites montado, ya sea en un lavado de autos automático

o con un limpiador de alta presión.

•

•

•

•

•

•

•

Por favor, tenga también en cuenta las siguientes instrucciones del fabricante:

1-2. Adecuado uso y funcionamiento

Este producto ha sido diseñado para la instalación ja en vehículos con una velocidad
máxima de 130 km / h. Está diseñado para apuntar automáticamente a una antena en
satélites geoestacionarios de televisión. La energía al sistema es suministrada por un sistema
eléctrico de un vehículo estándar con un voltaje nominal de 12 o 24 voltios DC.

No se permite el uso del equipo para otros propósitos que no sean los especicados.

4

1-3. Notas de seguridad

Con el n de garantizar que su SNIPE PRO funcione correctamente,

debe asegurarse de que esté siguiendo las instrucciones de

funcionamiento. Este manual debe ser usado solo con un n

determinado.

Cuando el equipo está instalado correctamente, la antena

automáticamente asume la posición de reposo, cuando está

conectado el encendido y el equipo se auto bloquea. Si el sistema

no puede funcionar debido a la negligencia del usuario, entonces

es su responsabilidad comprobar que la antena esté almacenada

correctamente en un lugar seguro.

Tenga en cuenta también de los diferentes requerimientos

legales que se aplican al funcionamiento de los equipos eléctricos,

y electrónicos en los diferentes países.

El usuario de este equipo es responsable de garantizar el

cumplimiento de las leyes y reglamentos pertinentes. El fabricante

no es responsable por daños directos o indirectos al sistema, ya

sea a los vehículos de motor u otros equipos debido al uso de la

batería inadecuada o instalación errónea o conexión de cable

equivocado.

SVENSKA ENGLISH GERMAN FRENCH SPANISH DUTCH

5

2. Contenido

2-1. Componentes Incluidos

Unidad principal

Placa de montaje

Controlador

Soporte de Controlador

Prensacable

Cable de entrada de alimentación

Soporte de cable

Cable del receptor

(12m –Color gris)

Cable de energía 5C

(7m)

Manual de usuario

M4x20(11), Tuerca-brida M8 (4)Llave inglesa

Manual

6

2-2. Nombre de las piezas

Unida principal

Controlador

Estado de luz GPS

Estado de luz HOME

Luz de conexión Satelital

Botón HOME

Botón OK

Botón de Satélite CCW / CW

Antena

LNB

Elevación: 5° ~ 90°

Pivote de inclinación: -60° ~ +60°

Cuerpo principal: 390° de giro

Placa de montaje

Base

Para Receptor (Opcional)

Para Controlador

Para Receptor

Interruptor de encendido

Soporte

Para la Unidad Principal

Puerto de alimentación: DC 12~24V

Puerto USB: Para actualización F/W

SVENSKA ENGLISH GERMAN FRENCH SPANISH DUTCH

7

3. Instrucción de Operación

3-1. Diagrama de Conexión

Utilice el cable de alimentación 5C de para la conexión entre el controlador y la anten

a.
El cable del controlador es similar al cable de la antena del receptor, pero se puede
distinguir de ellos por el color y el etiquetado.

Cable del receptor

(Color gris)

Cable de energía 5C

Cable de entrada de alimentación

CONTROLADOR

UNIDAD PRINCIPAL

RECEPTOR

TV

BATERIA

Para Encendido

+

Ignition

-

8

3-2. Descripción Funcional

A. Operaciones de encendido

Cuando haya terminado de conectar todos los cables de

conexión, presione el botón de “Power” que se encuentra

en la parte superior del controlador.

◆

La posición “Home” significa que la antena está doblada completamente hacia la pieza principal, que es la
posición básica para su funcionamiento.

Si la antena estaba en posición HOME, la luz de estado

“Home” estará sólida indicando que está lista para ser usada.

Si la antena no estaba en posición HOME, la luz de

estado “Home” estará intermitente, y la antena volverá

a la posición home dentro de un tiempo máximo de 2

minutos, luego se volverá sólida.

Función Descripción

Interruptor de “Power”

Luz intermitente

"Home"

Cambiando a "ON"

Luz de estado "Home"

En espera "ON"

Operación

Una vez que la Antena y el Controlador estén comunicados,

usted puede seleccionar y cambiar el satélite que desee.

Seleccione el satélite deseado usando los botones

“CCW / CW”, luego presione el botón “OK” para aceptar

la configuración.

If you select the wrong satellite, you can re-search target

satellite using the “CCW / CW” button, then press the “OK”

button to accept the new setting.

i.

ii.

iii.

Después de seleccionar el satélite, la luz “Home” se apagará

y la luz LED del satélite seleccionado volverá a parpadear.

Una vez que el satélite ha sido encontrado, la luz LED del

satélite se volverá sólida.

Función Descripción

Luz de “Satélite”

Operación

i.

ii.

i.

ii.

iii.

Función Descripción Operación

B. Selección de satélite

Botón “OK

Luz “botón

CCW / CW satelital

C. Búsqueda del satélite

SVENSKA

9

ENGLISH GERMAN FRENCH SPANISH DUTCH

Botón “HOME”

Cuando quiera volver a la posición anterior HOME,

presione y mantenga presionada el botón “Home” por

unos segundos.

i.

Función Descripción Operación

E. Regreso a la posición inicial

Si usted desea cambiar el satélite, usted puede cambiar el

objetivo del satélite usando los botones “CCW / CW”, luego

presione el botón “OK” para seleccionar el nuevo satélite.

i.

Función Descripción Operación

Botón “OK”

Luz del “botón

CCW / CW del satélite”

D. Cambiando el satélite

El LED de GPS confirma la ubicación actual desde los

satélites 24 GPS en el mundo.

Cuando el SNIPE PRO identifica una señal GPS, la luz de
LED de GPS permanecerá encendida, a pesar de que si
la antena esté en pausa o en movimiento. El GPS puede
ayudar a buscar la señal satelital más rápida y optima, y
ayudarle a obtener el mejor elevación y ángulo de
inclinación.

Función Descripción

Luz “GPS”

Operación

i.

También, mientras se actualiza el programa, la luz de

LED de GPS se encenderá para indicar que el proced-

imiento de actualización está en to proceso. Durante

este tiempo, la luz de LED de GPS encendida no significa

que esté haciendo comunicación con el satélite.

iii.

ii.

F. Luz LED de GPS LED

10

3-3. Referencia Rápida

Cuando usted mueva el SNIPE PRO, asegúrese que el plato plano de la
antena este en la posición inicial.

ADVERTENCIA

El SNIPE PRO volverá automáticamente a su posición inicial, si el vehículo va a
una velocidad mayor que 10km/h y cuando la recepción de GPS es estable.

NOTA

Operación

(Buscando el satélite)

Encienda con el botón de "POWER" que está en la parte superior del
controlador.

Una vez el encendido, todos los LED parpadearán dos veces.

Espere hasta que la luz de estado "HOME" y una luz de "Satélite LED"
(definido previamente o el primer satélite con el controlador (Turksat))
permanezcan encendidos.

Seleccione el satélite deseado utilizando los botones "CCW / CW", luego
pulse el botón "OK" para seleccionar.

Si la luz de LED del satélite comienza a ser intermitente, por favor espere
un momento hasta que se mantenga la luz del LED en forma constante.

Cuando la luz de LED del satélite permanece encendido, significa que el
satélite seleccionado ha sido localizado y una señal puede ser vista en la
TV por satélite..

1.

2.

3.

4.

5.

6.

Classication Descripción

SVENSKA

11

ENGLISH GERMAN FRENCH SPANISH DUTCH

Cable USB

4. Programa de actualización

4-1. Diagrama de conexión de actualización

“El puerto USB es utilizado solamente para actualización de rmware”

Tipo MINI USB

Tipo A

Simplemente conecte el Controlador a la PC

usando el cable de USB.

PC

Cable de entrada de alimentación

CONTROLADOR

UNIDAD PRINCIPAL

BATERIA

Cable de energía 5C

Programa de Búsqueda con satélites destinados está pre-programado.
Si no hay ningún problema para buscar los satélites, no es necesario a
continuación proceso de actualización.

※

12

4-2. Proceso de Actualización

i.

①

Descargue el Programa de Actualización
SNIPE PRO a su PC de nuestro sitio web
(www.selfsat.com).

②

Descargue los datos de satélites más
nuevos a su PC desde nuestro sitio web.

③

Conecte el controlador al PC mediante el cable USB, luego, instale el programa de
actualización de SNIPE PRO que ha descargado.

※

Descargue el archivo del controlador, si su
sistema operativo no lo soporta.

※

Asegúrese de que sea correcta la ubicación
del producto y descargue el archivo ubicación.

Descargue el Programa de actualización

ii. Actualice los 10 satélites que están pre-almacenados

④

⑤

⑥

Ejecute el programa de actualización
SNIPE PRO.

Haga clic en el "Archivo" que se encuentra
en el lado superior izquierdo del programa,
y haga clic en "Abrir" para seleccionar la
carpeta que contiene datos descargados
del satélite.

Seleccione la carpeta y haga clic en el
botón "OK".

⑦

Al abrir la carpeta, seleccione el archivo
y haga clic en el botón "Abrir".

⑧

⑨

Los datos que aparecen de 10 satélites
no pueden ser modicados por usted.

Compruebe la conguración del puerto,
luego haga clic en el botón "Conectar".

Usando el Programa de Actualización SNIPE, actualice los datos de los satélites
a su SNIPE PRO.

13

SVENSKA ENGLISH GERMAN FRENCH SPANISH DUTCH

No apague la energía o desconecte el cable antes de que se complete el
procedimiento de actualización.
La actualización de la información del satélite se reeja mediante la
información más reciente.
Por favor, asegúrese de obtener la actualización del producto a través de
nuestro sitio web (www.selfsat.com)

NOTA

⑩

Una vez que es activado el botón
"SEND_DATA", haga clic en el botón
"SEND_DATA".

⑪

⑫

Espere hasta que la barra verde llegue
al nal y el cuadro de mensaje "Enviar
Aceptar" aparezca.

Una vez que se muestre el cuadro de
mensaje "Enviar OK", la actualización
estará terminada.

iii.

•

•

•

La opción USER 1~2 para la adición extra
de los satélites deseados que no han sido
almacenados previamente.

Después de descargar el programa de
actualización SNIPE PRO, ejecútelo.
Luego marque la casilla de del USER 1 ~ 2
que desea actualizar, y escriba los datos
satelitales que se encuentran en la caja.
A continuación siga el procedimiento

⑨

Si desea obtener información detallada de los datos de satélites, por favor póngase en
contacto con su distribuidor local.

Actualice USER 1~2

14

Hay una serie de problemas comunes que pueden afectar la calidad de recepción de la

señal o la operación del SNIPE PRO. Las siguientes secciones tratan de estos temas y sus

posibles soluciones.

5. Resolución de problemas

i.

La conexión entre la energía y el controlador.
La conexión entre el controlador y la antena. Asegúrese de que el puerto derecho de la
antena esté conectado al controlador.

Verique si el cable de entrada de energía ha sido dañada.ii.

Use el cable de entrada de energía para conectar la batería del automóvil (+ / - Las
polaridades tienen que coincidir) y la terminal de ignición.

iii.

A. No funciona al encender el Controlador

Vuelva a comprobar, que todas las conexiones de los cables se hayan realizado correctamente.

C. Problemas mecánicos

i.

Tratar de apagar y encender otra vez OFF/ON.

Si la antena no mueve en la dirección deseada.

ii.

Tratar de apagar y encender otra vez OFF/ON. Si el problema persiste, póngase en
contacto con su distribuidor local para obtener ayuda.

Si la antena hace un ruido que permanece estático

i.

ii.

B. Fallo al buscar el satélite seleccionado

Las señales satelitales pueden ser bloqueadas o degradadas por edicios, árboles.
Asegúrese de que no haya obstáculos en la dirección hacia el sur.

Verique a menudo el programa del controlador, y obtenga las últimas actualizaciones
para su SNIPE PRO.

i.

D. Otros problemas

Si el sistema está mal cableado, el equipo no funcionará correctamente. Por favor póngase
en contacto con su distribuidor local para obtener ayuda sobre daños en los cables.

15

SVENSKA ENGLISH GERMAN FRENCH SPANISH DUTCH

6. Especicaciones

6-1. Dimensión

SNIPE PRO

MODEL

Peso

Condición de trabajo

Antena Gain

Min EIRP

Polarización

Salida LNB

Frecuencia de entrada LNB

Frecuencia de salida LNB

Rango de ángulo

Tiempo de búsqueda por satélites

Requerimiento de energía

Consumo de energía

Temperatura de funcionamiento

SNIPE PRO

15.3 kg

Fijo

33.7 dBi @ 12.7GHz

50 dBw

Lineal (Horizontal / Vertical)

1 salida(opcional 2 salidas)

10.7 ~ 12.75 GHz

950 ~ 2,150 MHz

(EL) 5° ~ 90° / (AZ) 390° / (SK) -60° ~ +60°

120 segundos (promedio)

DC 12~24V

84W (en búsqueda)

-30°C ~ +60°C

SNIPE PRO MAX

19.6 kg

Fijo

36.1dBi @ 12.7GHz

48 dBw

Lineal (Horizontal / Vertical)

1 salida / 2 salidas (Opcional)

10.7 ~ 12.75 GHz

950 ~ 2,150 MHz

(EL) 5° ~ 90° / (AZ) 390° / (SK) -60° ~ +60°

120 segundos (promedio)

DC 12~24V

84W (en búsqueda)

30°C ~ +60°C

51.5cm 49.1cm

MAX 49.1cm
MIN 23.5cm

23.5cm

SNIPE PRO MAX

51.8cm 56.9cm

MAX 57.5cm
MIN 27.0cm

27.0cm

6-2. Especicación

16

Verique que exista suciente espacio para la operación de rango (radio de acción) del SNIPE
PRO / SNIPE PRO MAX.

7. Instalación en el vehículo de camping

SNIPE PRO

7-1 . Espacio requerido para el SNIPE PRO / SNIPE PRO MAX

Dirección de manejo

Parte trasera del vehículo

C : Radius 45cm

up to a height 26cm

B : Radio 35cm

Hasta una altura de 12cm

A : Radio 30cm

Hasta una altura de 5cm

Centro de la unidad

de rotación

51.5cm

51.5cm

44cm

20.5cm

A : Radio 30cm

B : Radio 35cm

C : Radio 45cm

5cm

12cm

26cm

ENGLISH GERMAN FRENCH SPANISH DUTCH

17

SVENSKA

Dirección de manejo

Parte trasera del vehículo

C : Radio 50cm

Hasta una altura de 30cm

B : Radio 35cm

Hasta una altura de 12cm

A : Radio 30cm

Hasta una altura de 5cm

Centro de la unidad

de rotación

59.5cm

51.8cm

44cm

20.5cm

A : Radio 30cm

B : Radio 35cm

C : Radio 50cm

5cm

12cm

30cm

SNIPE PRO MAX

18

Silicona
Llave inglesa
M4x20(11), tuerca-brida M8 (4)
Prensa cable
Soporte de cable
Cinta aislante
Broca de 2mm, broca de 15mm
Taladro eléctrico
Cable de energía 5C (7m)
Cable receptor (12m-Color gris)
Placa de montaje
Limpiador

7-2. Equipo de instalación

7-3. Installation

A. Instalación de la placa de montaje en el techo del automóvil

1

3

2

4

6

5

7

9

10

11

1

2

3

4

5

6

7

8

9

10

11

12

812

Deje de lado la placa de montaje para aplicar la
silicona dentro la línea guida de la cinta, pero
deje un espacio de 2 cm. desde la línea

Fije la cinta aislante en el exterior de la placa de
montaje por 4 mm a distancia de los bordes de
la placa

A-4

A-2

FRONT

Limpie la supercie con un limpiador

A-3

A-1

Ubique la placa de montaje en el centro del
techo del vehículo

Dirección de manejo

※ Dirección de placa de montaje

ENGLISH GERMAN FRENCH SPANISH DUTCH

19

SVENSKA

B. Montaje de 6 pernos M4x20 en el soporte de jación

Asegure los tornillos

Vuelva a aplicar silicona sobre los pernos montados

B-4

B-2

Vuelva a poner la placa de montaje en la silicona
aplicada y haga 6 agujeros de 2 mm con el taladro

B-3

B-1

Aplique silicona en los agujeros

C. Aplique la silicona entre el soporte jo y la cinta aislante

Retire la cinta aislante y déjelo secar

C-4

C-2

Aplique la silicona alrededor de la placa de montaje

C-3

C-1

Fije la silicona área aplicada

Retire la cinta aislante y déjelo secar de la placa
ja

20

D. Fije la placa de montaje con los 4 pernos usando la llave inglesa

E. Instalación del soporte de cable 1

Inserte los cables como muestra la gura

Equipos para iniciar instalación de soporte de
cable

Inserte a través del agujero el receptor y el
cable de energía 5c

E-4

Arregle el soporte de cable al frente del (30cm aparte de) centro de la antena, hacia el lado abierto del
soporte del cable hacia la pieza proyectada de la placa de montaje. Luego pegue con cinta adhesiva la
tapa del soporte del cable

E-5

E-3

Haga un agujero de taladro de 15mm, en el
centro de la marca de cinta

D-2D-1

E-2E-1

ENGLISH GERMAN FRENCH SPANISH DUTCH SVENSKA

21

F. Instalación del soporte de cable 2

Fije el soporte del cable en el techo del automóvil
con 3 tornillos M4x20

Aplique la silicona alrededor y en la parte
superior de los tornillos

F-4

F-2

Ponga el soporte de cable en la cinta marcada y
haga 3 de agujeros de perforación de 2 mm

F-3

Fije la silicona Retire la cinta aislante

F-6F-5

F-1

G. Conecte el cable 5C al controlador (centro) y el gris al receptor (izquierda)

G-1

Aplique la silicona alrededor del soporte del
cable

22

Cable del receptor

(Color gris)

Cable de energía 5C

Cable de entrada

de alimentación

CONTROLADOR

BATERIA

UNIDAD PRINCIPAL

RECEPTOR

TV

Ignition

+

+

-

7-4. Conexión de la batería

7-5. Diagrama de instalación

Utilice el cable de entrada de energía para conectar a
la batería del automóvil (+/- las polaridades tienen
que ajustarse) y a la Terminal de ignición

Utilice el cable de entrada de energía y el cable
de energía eléctrica 5c para la conectar al Controlador

4

2

Cable de entrada de energía

3

Fije el soporte del controlador Ponga el controlador donde usted desee

65

1

Verique la polaridad de la batería de automóvil
(+/-)

SVENSKA ENGLISH GERMAN FRENCH SPANISH DUTCH

Inhoudsopgave

1. Algemene informatie

......................................................................................

..................................................................

...........................................................................

1-1.
1-2.
1-3.

2
3
4

Introductie
Correct gebruik en bediening
Veiligheidsinstructies

2. Inhoud

.................................................................................

.........................................................................

2-1.
2-2.

5
6

Onderdelenlijst
Naam van onderdelen

3. Bedieningsinstructies

...........................................................................

...................................................................

...................................................................................

3-1.
3-2.
3-3.

7
8

10

Verbindingsdiagram
Beschrijving van de functies
Snelle naslag

4. Updaten van de rmware

.......................................................

..................................................................................

4-1.
4-2.

11
12

Verbindingsdiagram voor het updaten
Updateproces

5. Probleemoplossing

.............................................................................5-1.

14

Probleemoplossing

6. Specicaties

.....................................................................................

.....................................................................................

6-1.
6-2.

15
15

Afmetingen
Specicaties

7. Installatie op de camper

......................................

...................................................................

.......................................................................................

...............................................................................

..............................................................................

7-1.
7-2.
7-3.
7-4.
7-5.

Benodigde ruimte voor de SNIPE PRO / SNIPE PRO MAX
Gereedschap voor installatie
Installatie
Accu-aansluiting
Installatiediagram

16
18
18
22
22

2

1. Algemene informatie

1-1. Introductie

Deze instructies beschrijven de functies en bediening van het SNIPE PRO auto-rotatie satellietsys­teem.
Alleen door deze instructies te volgen wordt de juiste en veilige bediening van het systeem
gewaarborgd. Uw SNIPE PRO is een intelligent satelliet-TV ontvangst-antennesysteem dat
zichzelf op een vooraf ingestelde satelliet kan richten zolang het systeem zich binnen bereik van
deze satelliet bevindt.
De SNIPE PRO neemt met zijn slanke en wendbare antennebehuizing alleen de benodigde ruimte
in beslag terwijl het de vereiste aanpassingen maakt.
Zorg voor algemeen gebruik altijd ervoor dat het systeem een ongehinderd zicht heeft op de
hemel. Als het signaal van de satelliet wordt onderbroken door obstakels zoals bergen, gebou­wen of bomen, zal het toestel niet werken en kan er geen tv-signaal worden ontvangen.
De eerste paar pagina’s van deze instructies bevatten informatie over de algemene functies van
uw SNIPE PRO, gevolgd door een uitleg over alle instellingsopties. De laatste pagina’s van de
instructies gaan over verschillende technische aspecten van de SNIPE PRO.

FRENCH SPANISH DUTCH SVENSKA

3

ENGLISH GERMAN

Het is niet toegestaan om het apparaat aan te passen door individuele componenten toe te voegen of te

verwijderen.

Het gebruik van componenten anders dan de origineel geïnstalleerde componenten is niet toegestaan.

Installatie mag alleen gedaan worden door voldoende gekwaliceerd personeel. Alle instructies in de apart

geleverde installatiehandleiding moeten nauwlettend worden gevolgd.

Het product heeft geen regulier onderhoud nodig. De behuizingen mogen niet geopend worden. Controles en

onderhoud moeten altijd uitgevoerd worden door een gekwaliceerde specialist.

Alle relevante en goedgekeurde richtlijnen van de auto-industrie moeten in acht worden genomen en nageleefd.

Het systeem mag alleen op harde voertuigdaken worden geïnstalleerd .

Vermijd het schoonmaken van uw voertuig met gemonteerd satellietsysteem in een wasstraat of wasbox of met

een hogedrukreiniger.

•

•

•

•

•

•

•

Let ook op de volgende instructies van de fabrikant:

1-2. Correct gebruik en bediening

Dit product is ontworpen om te monteren op voertuigen met maximum snelheden tot 130
km/u. De antenne is ontworpen om zich automatisch op geostationaire TV-satellieten te
richten. De stroomvoorziening van het systeem word verzorgd door het standaard
elektrische systeem van het voertuig met een gelijkspanning van 12V of 24V.

Gebruik van het systeem voor enig ander doel is niet toegestaan.

4

1-3. Veiligheidsinstructies

Om er zeker van te zijn dat uw SNIPE PRO juist werkt, moet u

ervoor zorgen dat de bedieningsinstructies in deze handleiding

gevolgd worden en gebruikt wordt zoals bedoeld.

Als het systeem correct geïnstalleerd is, zal de antenne automatisch

de ruststand aannemen en zich in deze positie vergrendelen als

de motor gestart wordt. Als het systeem niet volledig verwijderd

kan worden vanwege nalatigheid van de gebruiker, dan is het uw

verantwoordelijkheid te controleren dat de antenne juist en veilig

opgeborgen is.

Let er ook op dat verschillende wettelijke voorschriften voor het

gebruik van elektrische en elektronische apparaten worden

toegepast in verschillende landen. Als gebruiker van het product

bent u verantwoordelijk voor het zorgen voor naleving van de

relevante wetten en regelgeving. De fabrikant is niet aansprake-

lijk voor directe of indirecte daaruit volgende schade aan het

systeem, het motorvoertuig of andere apparaten door gebruik

van ongeschikte accu’s, foutieve installatie of foutieve aansluiting

van de kabels.

SVENSKA ENGLISH GERMAN FRENCH SPANISH DUTCH

5

2. Inhoud

2-1. Onderdelenlijst

Hoofdunit

Bevestigingsplaat

Bediening

Beugel voor bediening

Kabelklem

Stroomtoevoerkabel

Kabelhouder

Ontvangerkabel

(12m – grijs)

5C elektriciteitskabel

(7m)

Gebruikshandleiding

M4x20 (11), M8 moer (4)Moersleutel

Manual

6

2-2. Naam van onderdelen

Hoofdunit

Bediening

GPS statusindicator

HOME statusindicator

Sateliiet indicator

HOME knop

OK knop

Satelliet CCW / CW knop

Antenne

LNB

Elevatie : 5° ~ 90°

Rotatievrijheid scharnier : -60° ~ +60°

Hoofdunit : 390° Rotatie

Bevestigingsplaat

Voet

naar ontvanger (optioneel)

naar bediening

naar ontvanger

Aan-/uitknop

Beugel

Stroomtoevoer : DC 12~24V

USB poort : Voor rmware update

Naar hoofdunit

SVENSKA ENGLISH GERMAN FRENCH SPANISH DUTCH

7

3. Bedieningsinstructies

3-1. Verbindingsdiagram

Gebruik de 5C elektriciteitskabel om de bediening met de antenne te verbinden.
De bedieningskabel lijkt op de antenne-ontvangerkabel maar u kunt ze door de
kleur en het label onderscheiden.

Ontvangerkabel

(grijs)

5C elektriciteitskabel

Stroomtoevoerkabel

Bediening

Hoofdunit

Ontvanger

TV

ACCU

Naar onsteking

+

Ignition

-

8

3-2. Beschrijving van de functies

A. Aanzetten

Als alle kabels correct zijn aangesloten, zet dan het apparaat

aan met de aan-/uit knop boven op de bediening.

◆

De ruststand betekent dat de antenne volledig opgevouwen is op de voet. Dit is de standaardpositie.

Als de antenne in de ruststand staat, zal de “Home status”

indicator continu oplichten om aan te geven dat het

systeem klaar voor gebruik is.

Als de antenne niet in de ruststand stond, zal de “Home

status” indicator knipperen en de antenne zal binnen

maximaal 2 minuten terugkeren naar de ruststand. Daarna

licht de indicator continu op.

Functie Omschrijving

“Aan-/uit” knop

“Home status” indicator

knippert

gaat “AAN”

“Home Status” indicator

Standby “AAN”

Bediening

Zodra de antenne en de bediening verbonden zijn, kunt u

naar wens een satelliet selecteren en wijzigen.

Selecteer met de “CCW/CW” knoppen de gewenste

satelliet en druk vervolgens op de “OK” knop om de keuze

te bevestigen.

Als u de verkeerde satelliet geselecteerd heeft kunt u

opnieuw naar een doelsatelliet zoeken met de “CCW/CW”

knop. Met de “OK” knop wordt de keuze bevestigd.

i.

ii.

iii.

Na het selecteren van de satelliet gaat de “Home status”

indicator uit en begint de indicator van de geselecteerde

satelliet te knipperen.

Zodra de geselecteerde satelliet gevonden is licht de

indicator van de satelliet continu op.

Functie Omschrijving

“Satelliet” indicator

Bediening

i.

ii.

i.

ii.

iii.

Functie Omschrijving Bediening

B. Satelliet selecteren

“OK” knop

“Satelliet CCW/CW knop”

indicator

C. Een satelliet zoeken

SVENSKA

9

ENGLISH GERMAN FRENCH SPANISH DUTCH

“HOME” knop

Houd de “Home” knop een aantal seconden ingedrukt

als u de antenne terug in de ruststand wilt zetten.

i.

Functie Omschrijving Bediening

E. Terug naar de ruststand

Als u van satelliet wilt veranderen kunt u de doelsatelliet

wijzigen met de “CCW/CW” knoppen en vervolgens de

“OK” knop indrukken om de nieuwe satelliet te selecteren.

i.

Functie Omschrijving Bediening

“OK” knop

“Satelliet CCW/CW knop”

indicator

D. Van satelliet veranderen

De GPS indicator bevestigt de positie via 24 GPS

satellieten over de hele wereld.

Als uw SNIPE PRO een GPS signaal identificeert zal de
GPS LED indicator continu oplichten, ongeacht of de
antenne stil staat of beweegt.
Met GPS kan een satelliet sneller gevonden worden,
het optimale signaal sneller ontvangen worden en kan
de SNIPE PRO geassisteerd worden met het vinden van
de beste elevatie en rotatiehoek.

Functie Omschrijving

“GPS” indicator

Bediening

i.

De GPS LED indicator knippert ook als de firmware

ge-update wordt om te laten zien dat de update-

procedure gestart is. Tijdens de update procedure

betekent een oplichtende GPS LED indicator niet dat

de unit met een GPS satelliet communiceert.

iii.

ii.

F. GPS LED indicator

10

3-3. Snelle naslag

De platte schotel van de antenne moet in ruststand staan als u de SNIPE
PRO verplaatst.

WAARSCHUWING

De SNIPE PRO vouwt automatisch op in de ruststand als het voertuig
sneller dan 10 km/h gaat en de GPS ontvangst stabiel is.

LET OP

Bediening

(Een satelliet zoeken)

Zet het apparaat aan met de “aan-/uitknop” boven op de bediening.

Alle indicatoren knipperen tweemaal als het apparaat wordt aangezet.

Wacht tot “Home status” en de “Satelliet” indicator van de door u reeds
geselecteerde satelliet of de eerste satelliet in de bediening (Turksat)
constant oplichten.

Selecteer de gewenste satelliet met de “CCW/CW” knoppen en druk
vervolgens op de “OK” knop om te selecteren.

Als de satelliet indicator gaat knipperen, wacht dan a.u.b. een moment
totdat deze continu oplicht.

Als de satelliet indicator constant oplicht, is de geselecteerde satelliet
gevonden en kan het signaal op de satelliet-TV ontvangen worden.

1.

2.

3.

4.

5.

6.

Soort Beschrijving

SVENSKA

11

ENGLISH GERMAN FRENCH SPANISH DUTCH

Zoeken programma met targeting satellieten is voorgeprogrammeerd. Als
er geen probleem om de satellieten te zoeken, hoeft onder updateproces.

※

USB kabel

4. Updaten van de rmware

4-1. Verbindingsdiagram voor het updaten

“De USB poort wordt alleen voor rmware updates gebruikt”

MINI USB type

A type

Sluit de bediening simpelweg op de PC aan met een USB kabel.

De USB kabel is niet meegeleverd.

PC

Stroomtoevoerkabel

Bediening

Hoofdunit

ACCU

5C elektriciteitskabel
