Selfsat Snipe Platinum User guide

Automatic Flat Satellite Camping Antenna

I DO IT Co., Ltd.

#637, Smart-Hub Industry-University Convergence Center, 237 Sangidaehak-ro, Siheung-si, Gyeonggi-do, Korea
TEL : [phone] FAX : [phone] E-MAIL : [email protected]

I DO IT France

9 Allée du Dauphiné 91090 LISSES, France
Tel : [phone] E-MAIL : [email protected]

User’s manual

Bedienungsanleitung

Manuel utilisateur

ver 1.0

www.selfsat.com

Contents

1. General Information

1-1. Introduction
1-2. Proper use and operation
1-3. Safety notes

2. Contents

2-1. Accessory included
2-2. Name of parts

3. Operating Instruction

3-1. Connection diagram
3-2. Functional description
3-3. Quick reference

.............................................................................................

.............................................................................................

.......................................................................................

...........................................................................................

....................................................................................

..................................................................................

.........................................................................................

...............................................................................

2
3
3

4
5

6
7

13

4. Software Update ..................................................................................

5. Troubleshooting

.................................................................................

6. Specications

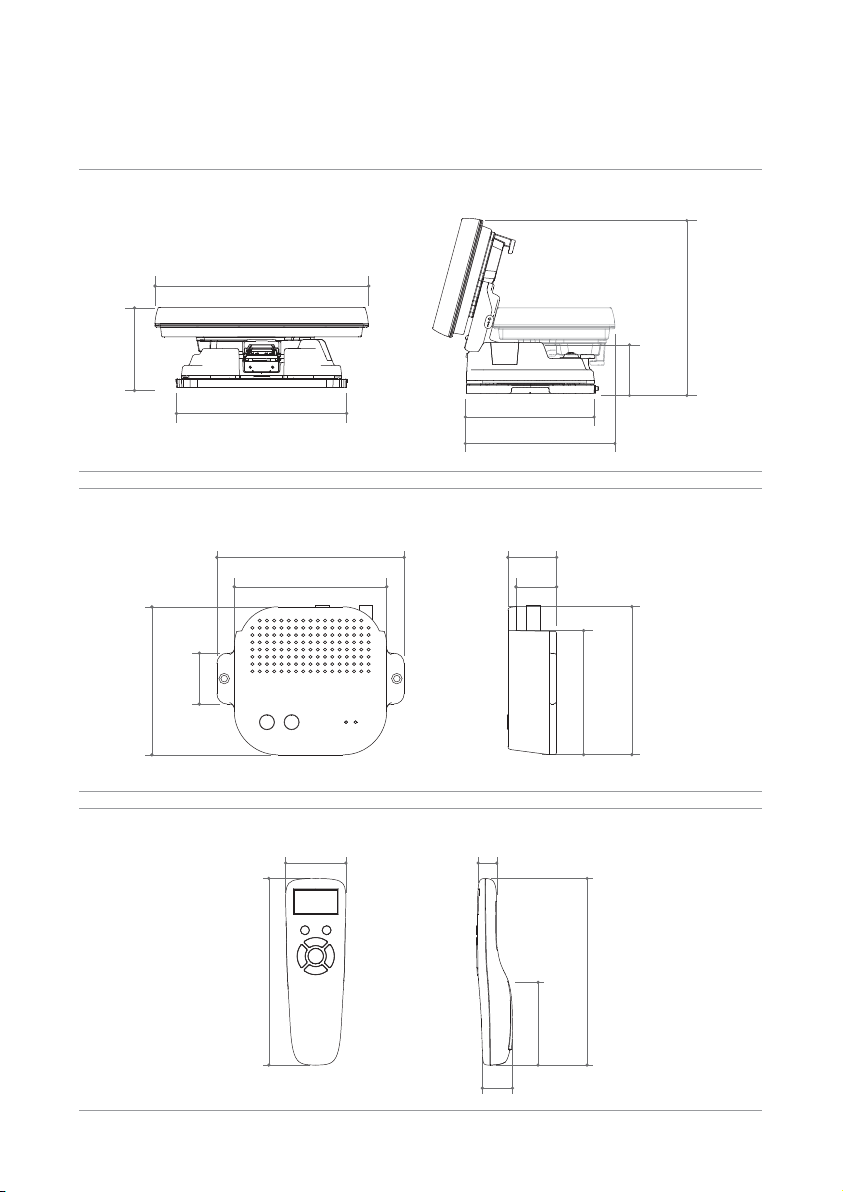

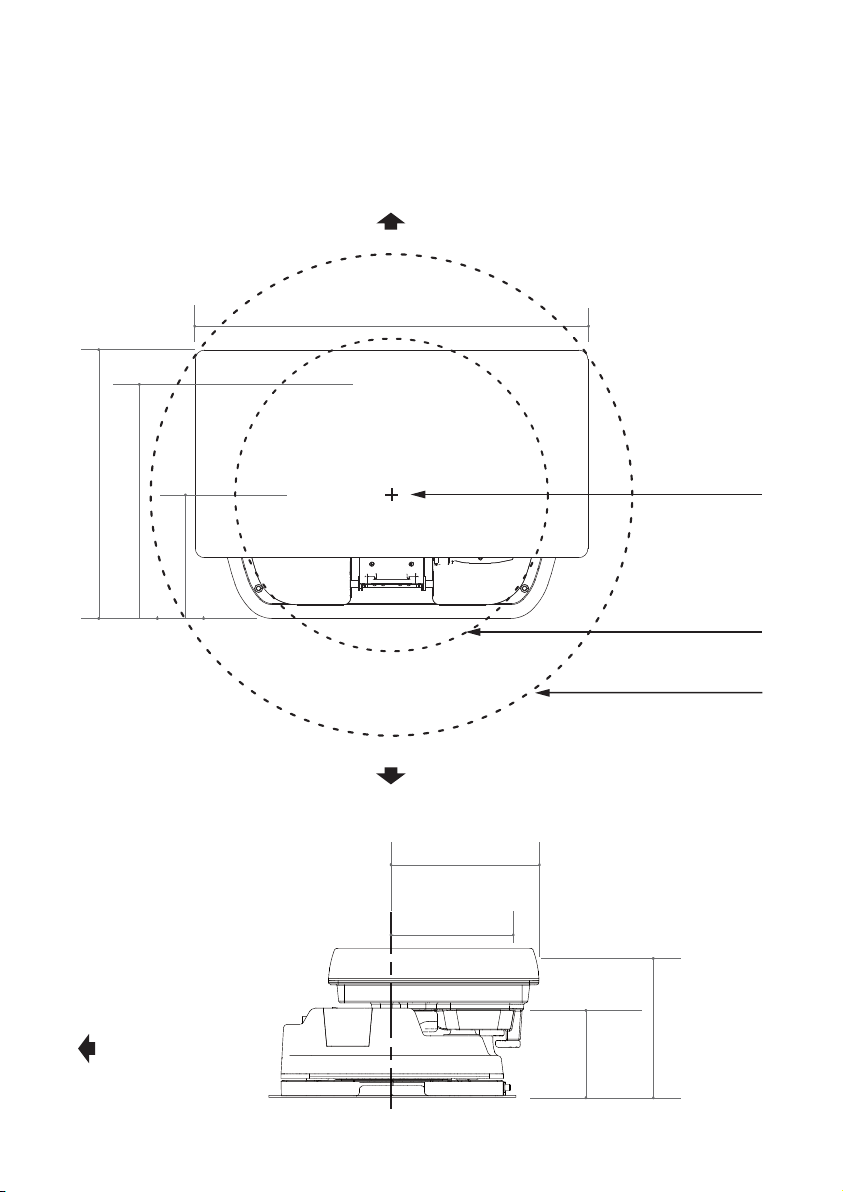

6-1. Dimension
6-2. Specications

...............................................................................................

............................................................................................

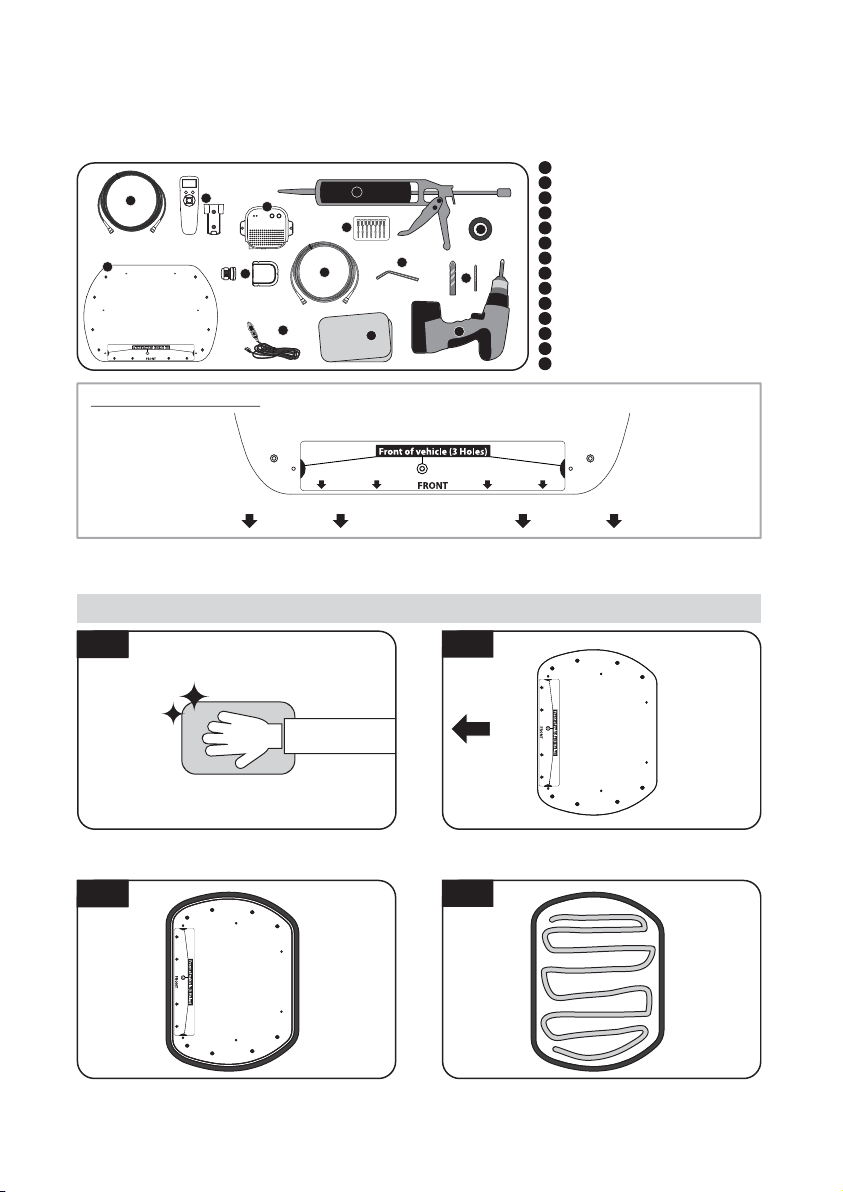

7. Caravan/Motorhome Installation

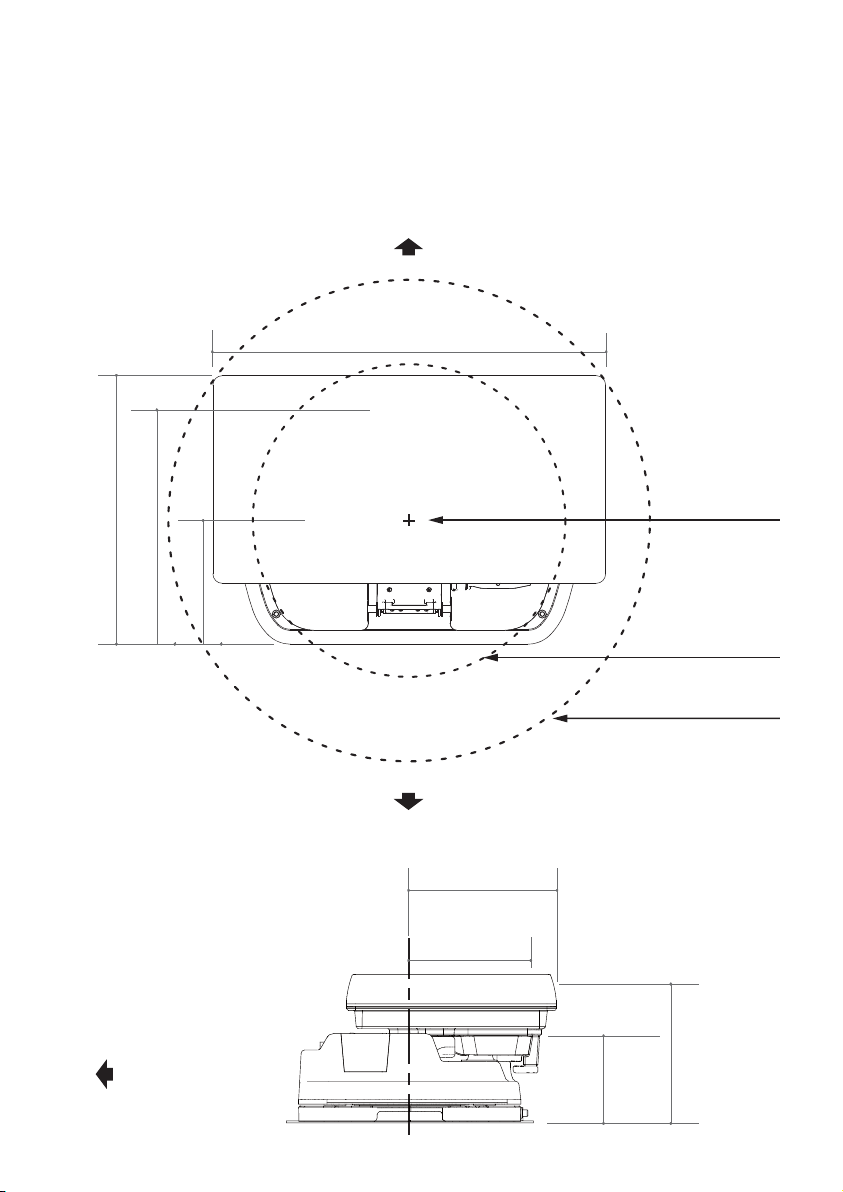

7-1. Required space for installation

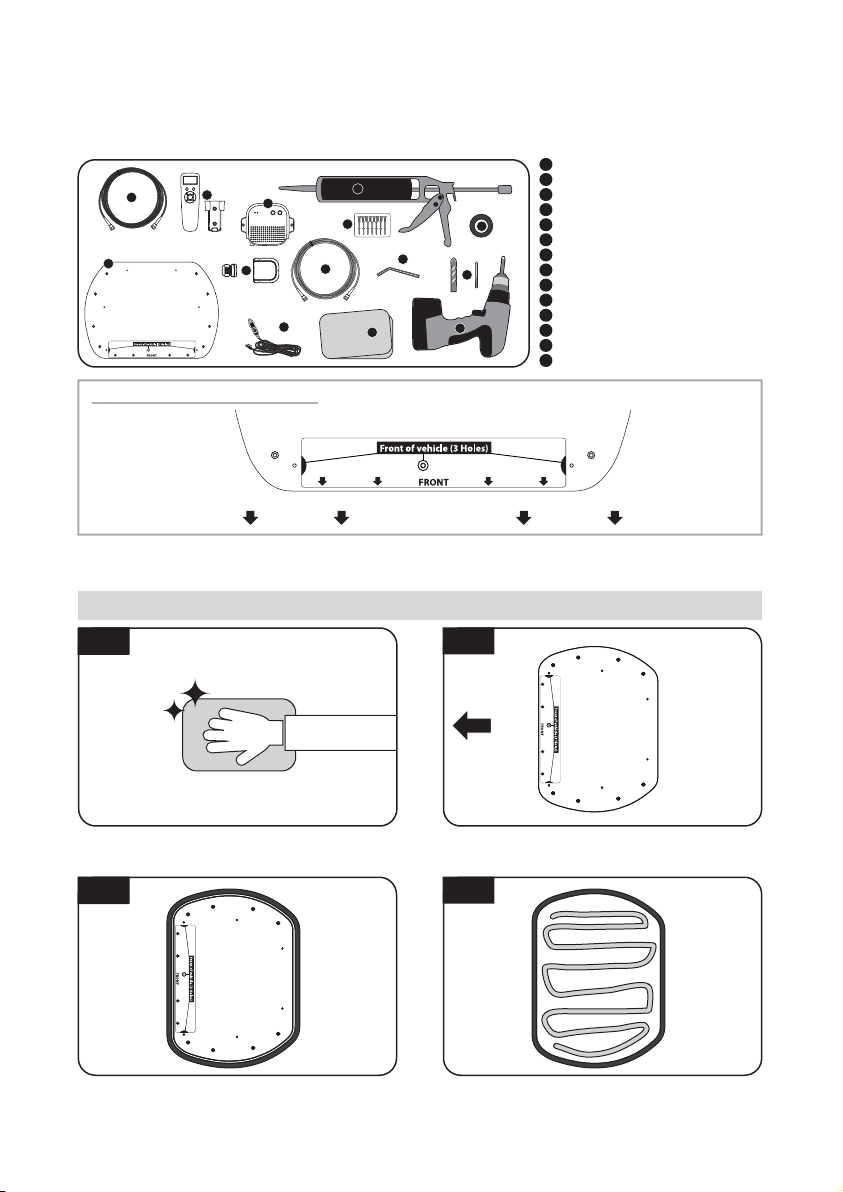

7-2. Equipment for installation

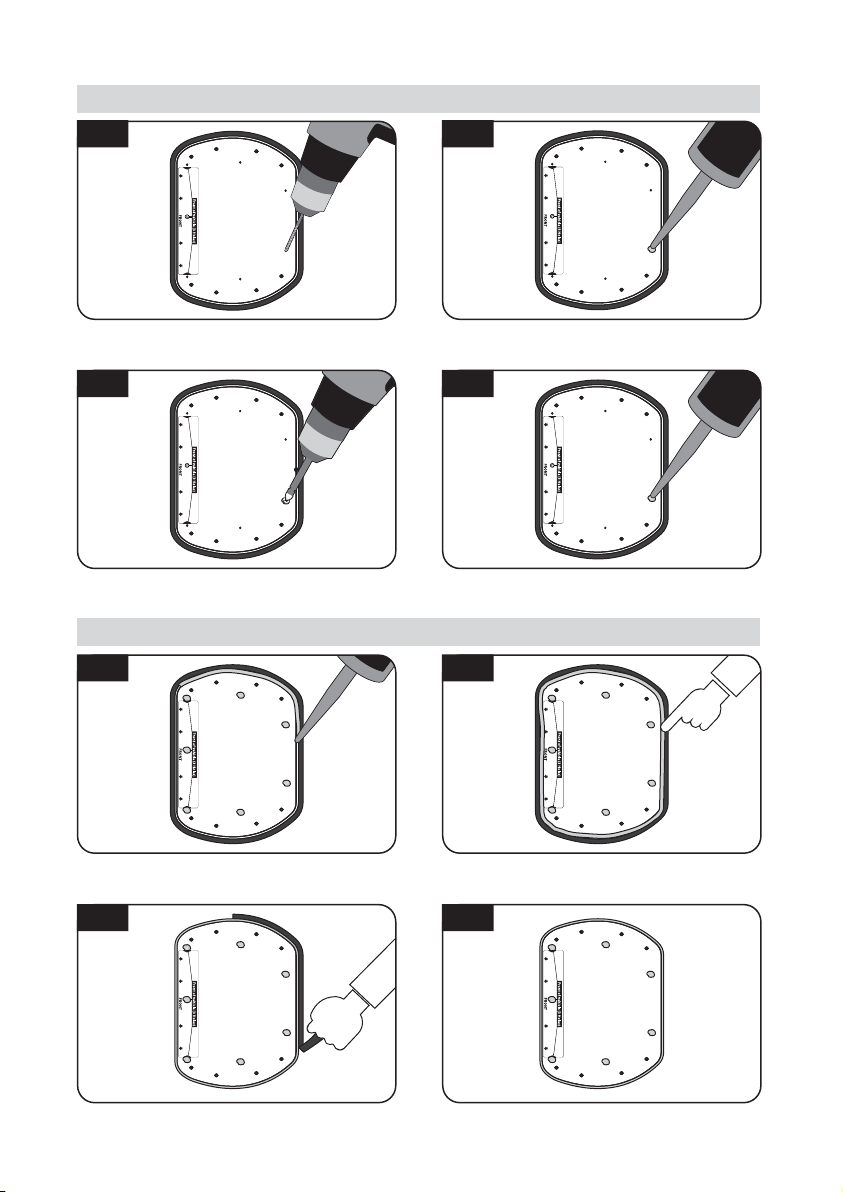

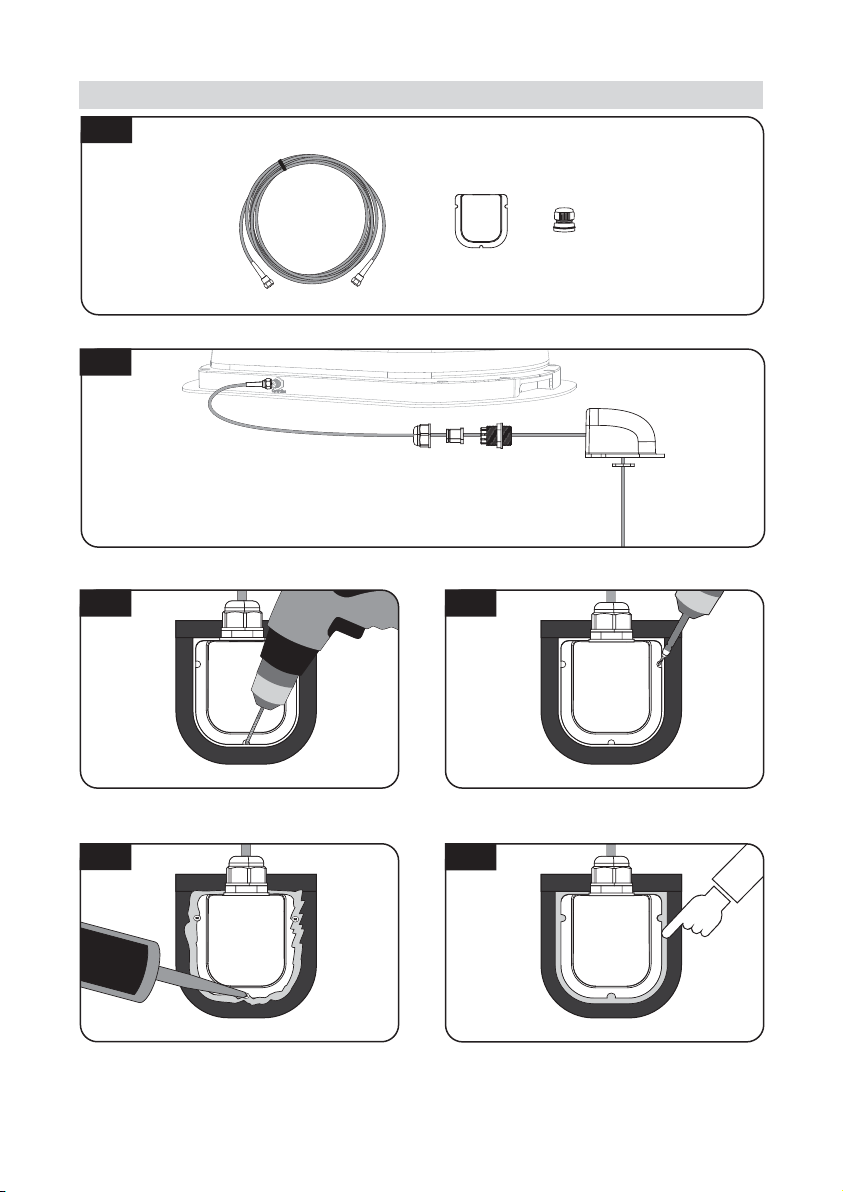

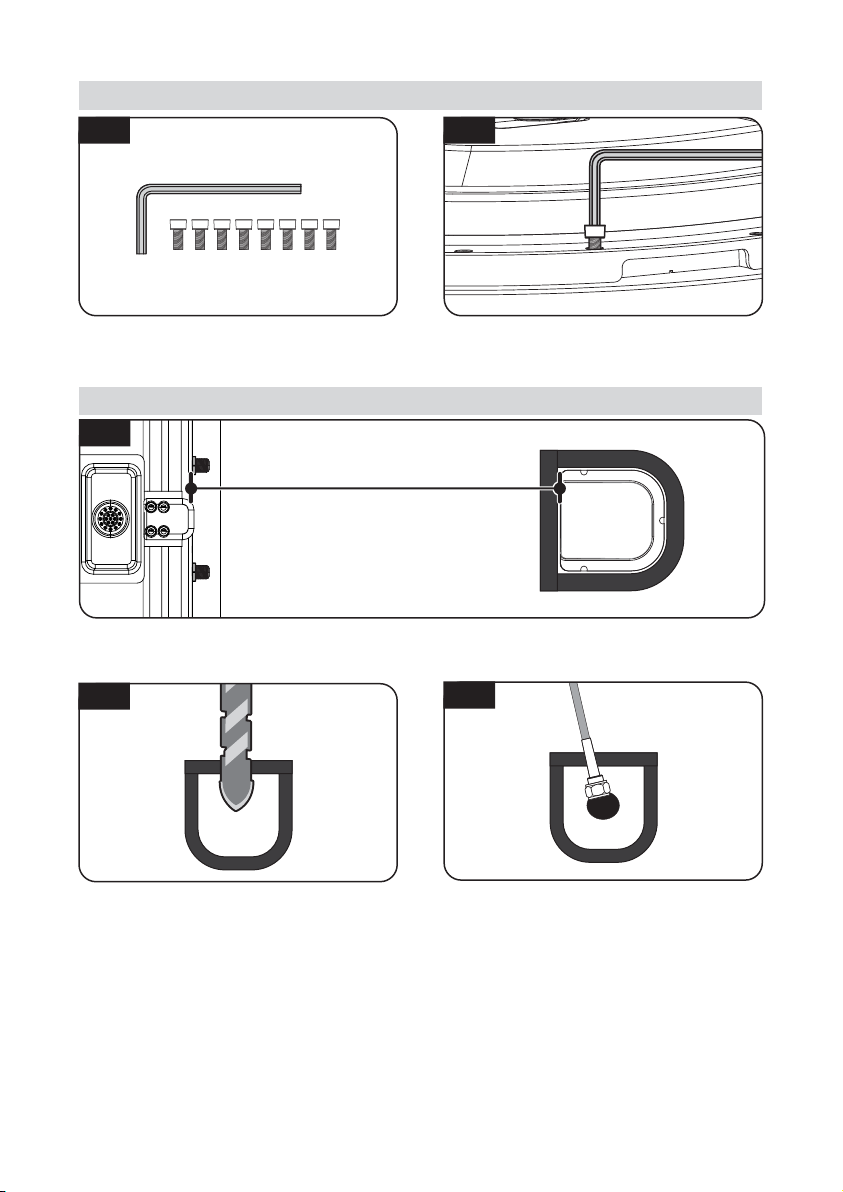

7-3. Instruction for installation

.........................................................................

..............................................................................

..............................................................................

13

14

15
16

17
18
18

1. General Information

1-1. Introduction

SNIPE PLATINUM is an intelligent satellite-TV reception system which can align itself towards a

preset satellite automatically as long as the system is located within the footprint of the selected

satellite.

SNIPE PLATINUM applies a new at antenna with better reception than the regular SNIPE series

for better performance(antenna gain 34.5dBi), but still takes up only occupies requisite space

while it performs the necessary adjustments with slim and agile antenna body.

These instructions describe the functions and operation of SNIPE PLATINUM, auto skew satellite

system with Remote control function.

Correct and safe operation of the system can only be ensured by following instruction, both for

installation and operation.

For general operation, please ensure that the system always has a clear view to the sky. In Europe,

all satellites are in an approximate position on the equator. If the satellite‘s signal beam is

interrupted by obstacles such as mountains, buildings or trees, the unit will not function and no

TV signal will be received.

For more information on general use of this unit consult local dealer for assistance.

ENGLISH - 2

1-2. Proper use and operation

This product has been designed for portable use or xed installation on vehicles with

maximum speeds of 130 km/h. The unit is programmed to automatically aims at geostation-

ary television satellites.

The power is supplied by a standard vehicle electrical system with a rated voltage of 12VDC.

For installations on the vehicle, use power input cable (cigarette lighter cable) to supply

power.

For portable use, optional power adaptor produced by manufacturer must be used.

Please also note the following instructions from the manufacturer :

•

It is not possible to add or remove components on this product.

•

The use of other components other than those originally supplied is not permitted.

•

To complete installation, installer must strictly follow instruction in the supplied user manual.

Failure to follow the user manual may cause damage to the unit or user's vehicle.

•

The product does not require any regular maintenance; all service must be carried out at

approved service centers.

All relevant guidelines of the automotive industry must be observed and complied with.

•

The equipment must only be installed on solid vehicle roofs.

•

Avoid cleaning user's vehicle with the mounted satellite system in a drive-through car wash or

•

a car wash with a high-pressure cleaner.

1-3. Safety notes

Please carefully read and follow the operating instructions in this manual and use the

SNIPE PLATINUM for its intended purpose.

Upon installation of SNIPE PLATINUM, please ensure the installation is done with

supplied cables and ensure the cables are not modied in any way.

As the user of this equipment, be responsible for ensuring compliance with the relevant

laws and regulations.

The manufacturer does not take liability for direct or indirect consequential damage of

the system, motor vehicles or other equipment by reason of unsuitable battery usage or

erroneous installation or wrong wire connection.

ENGLISH - 3

2. Contents

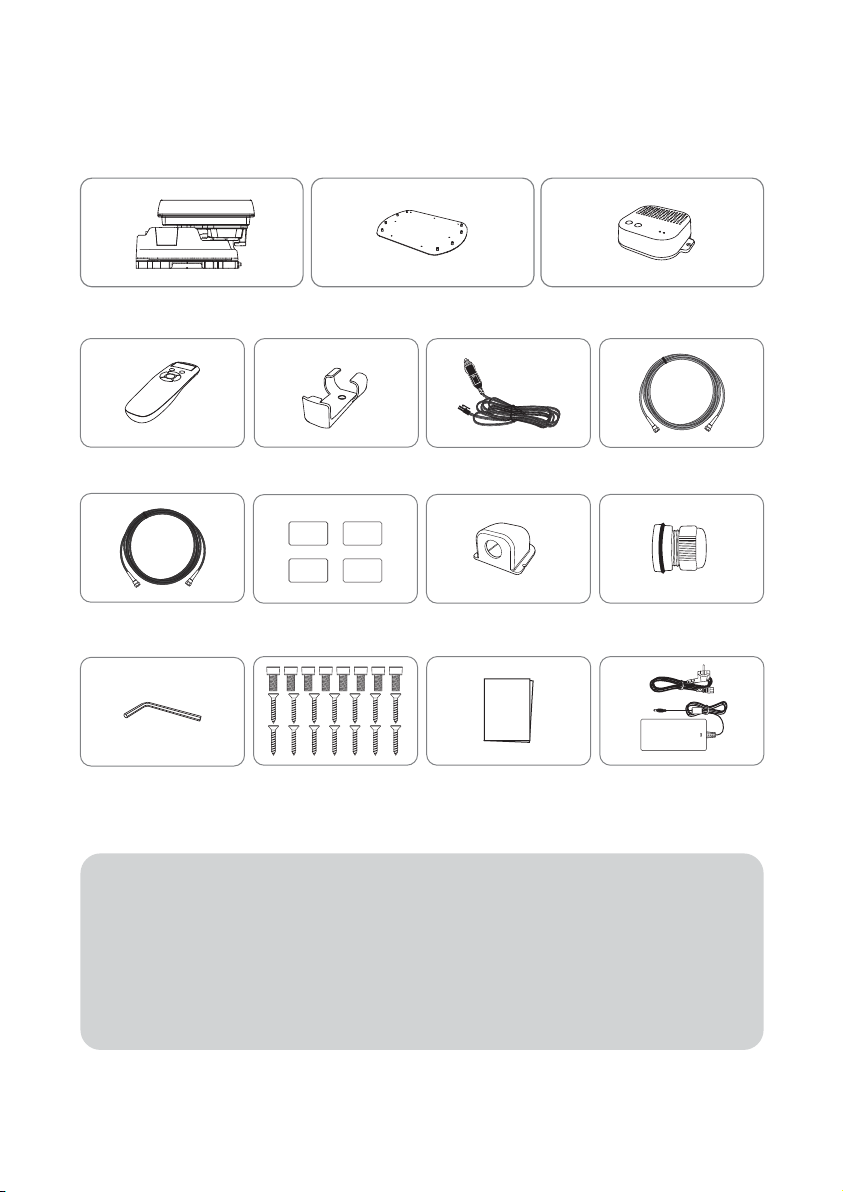

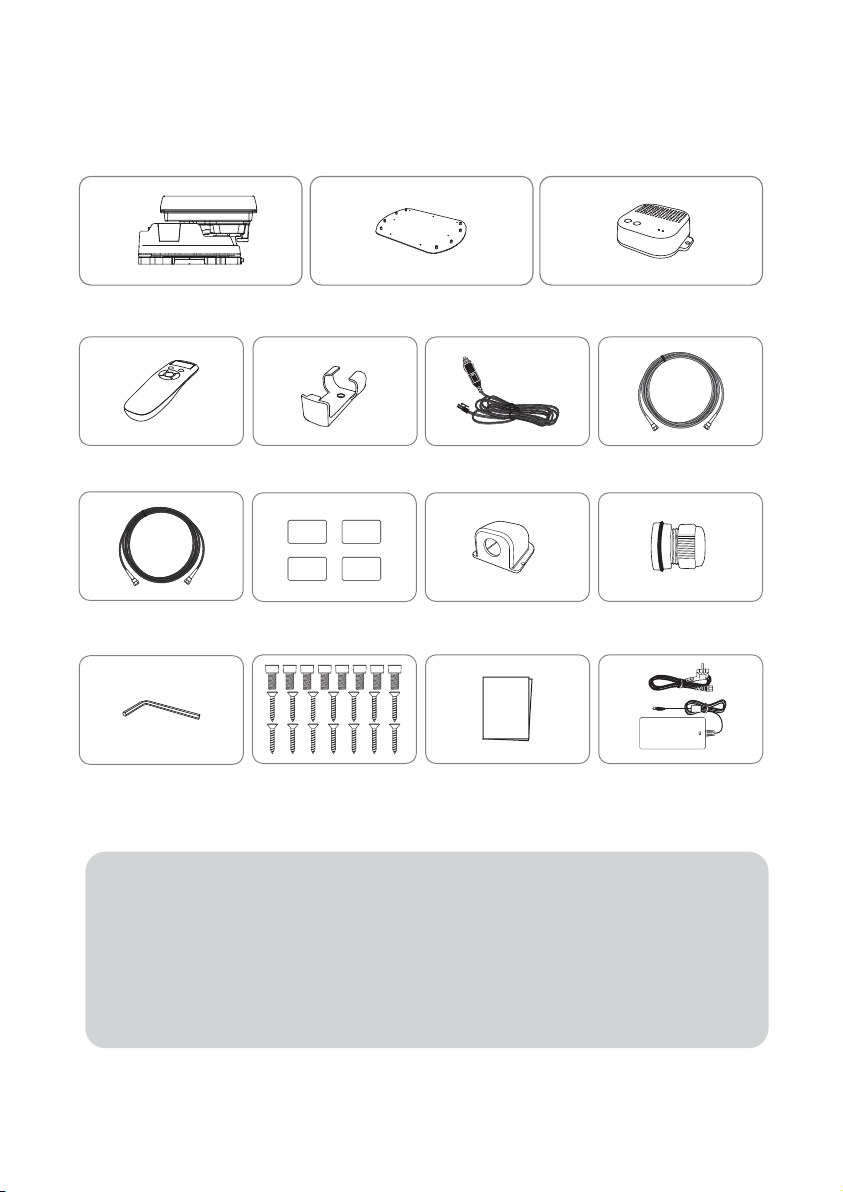

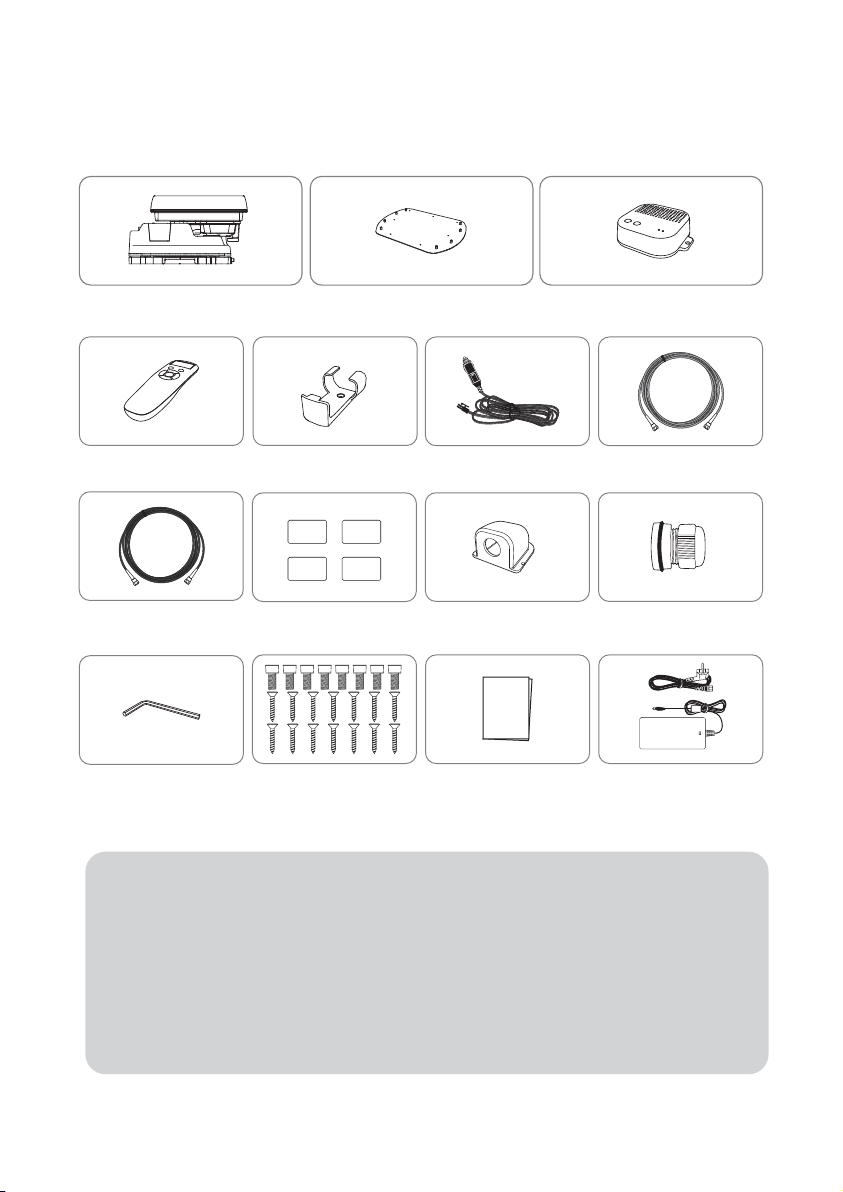

2-1. Accessory included

Main unit Mounting plate

Remote control bracketRemote control

PI cable - 1.5m

Allen wrench

Actual components may dier from the above images.

※

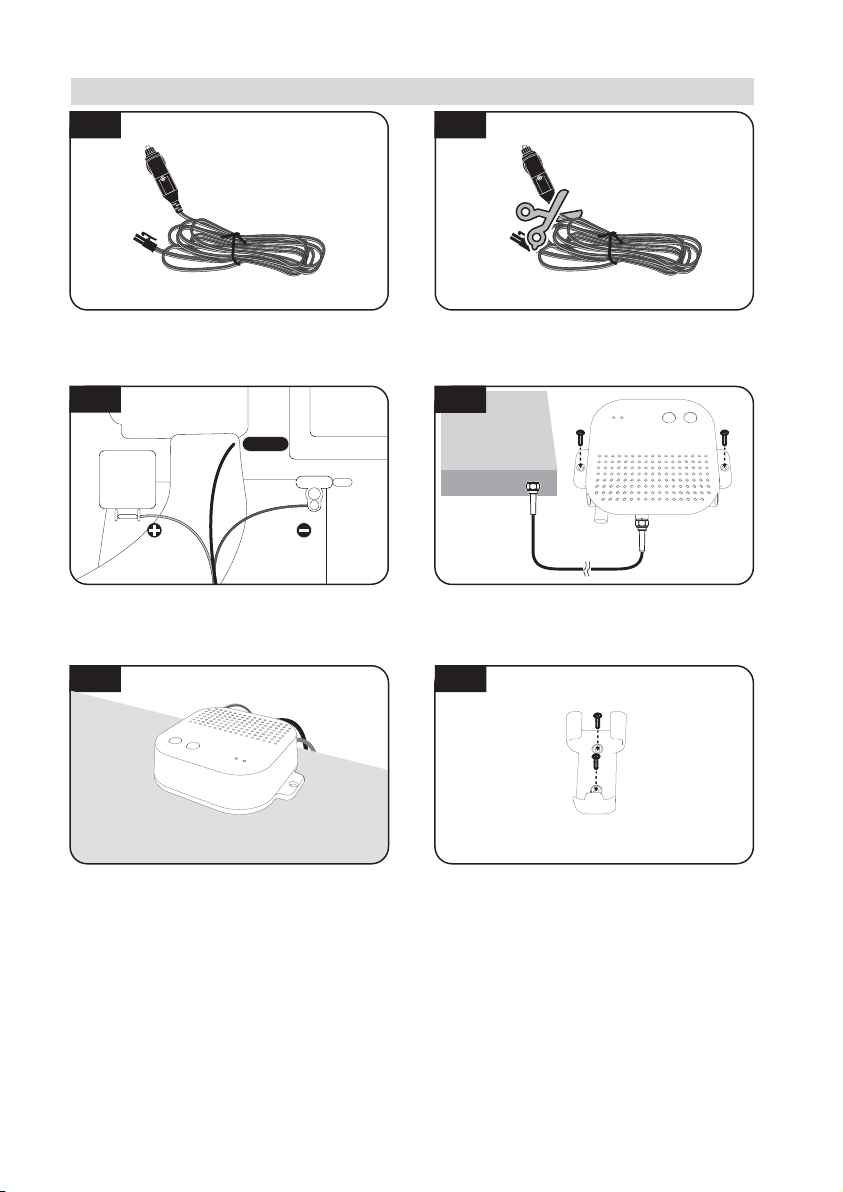

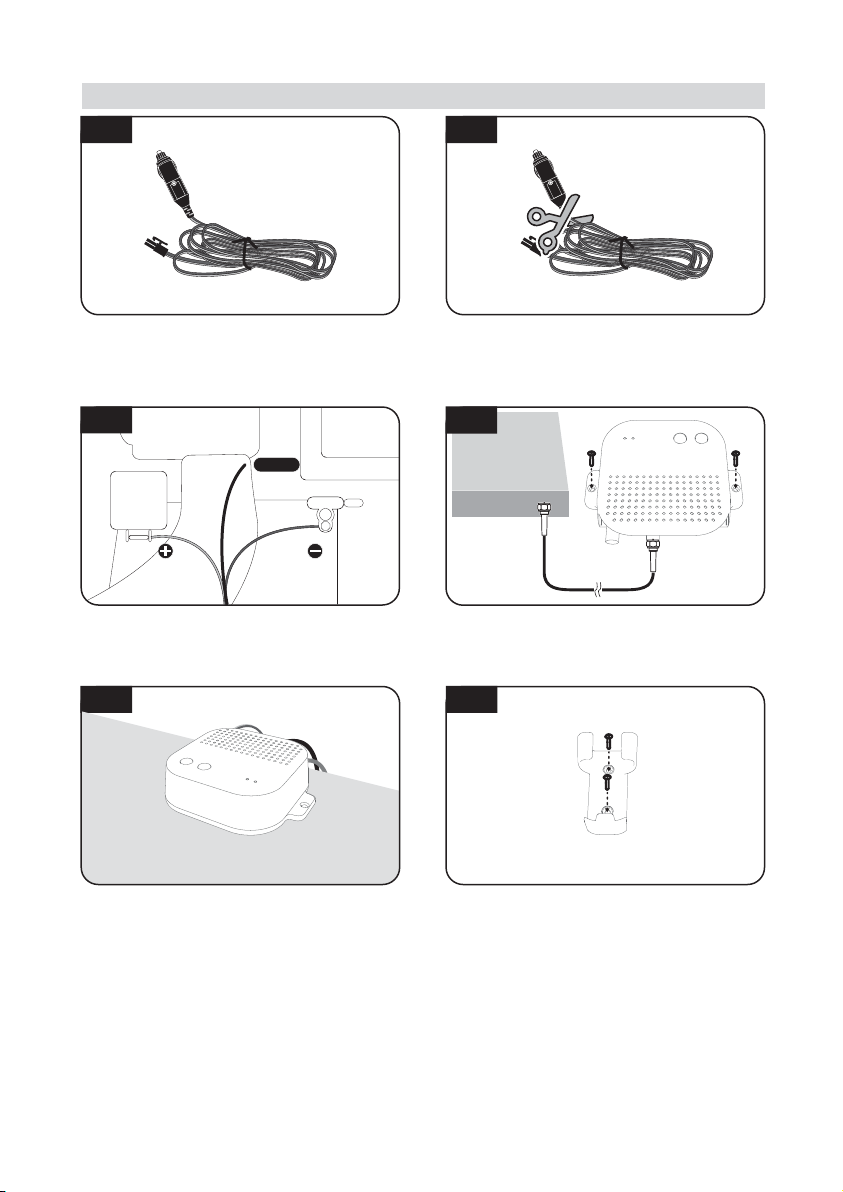

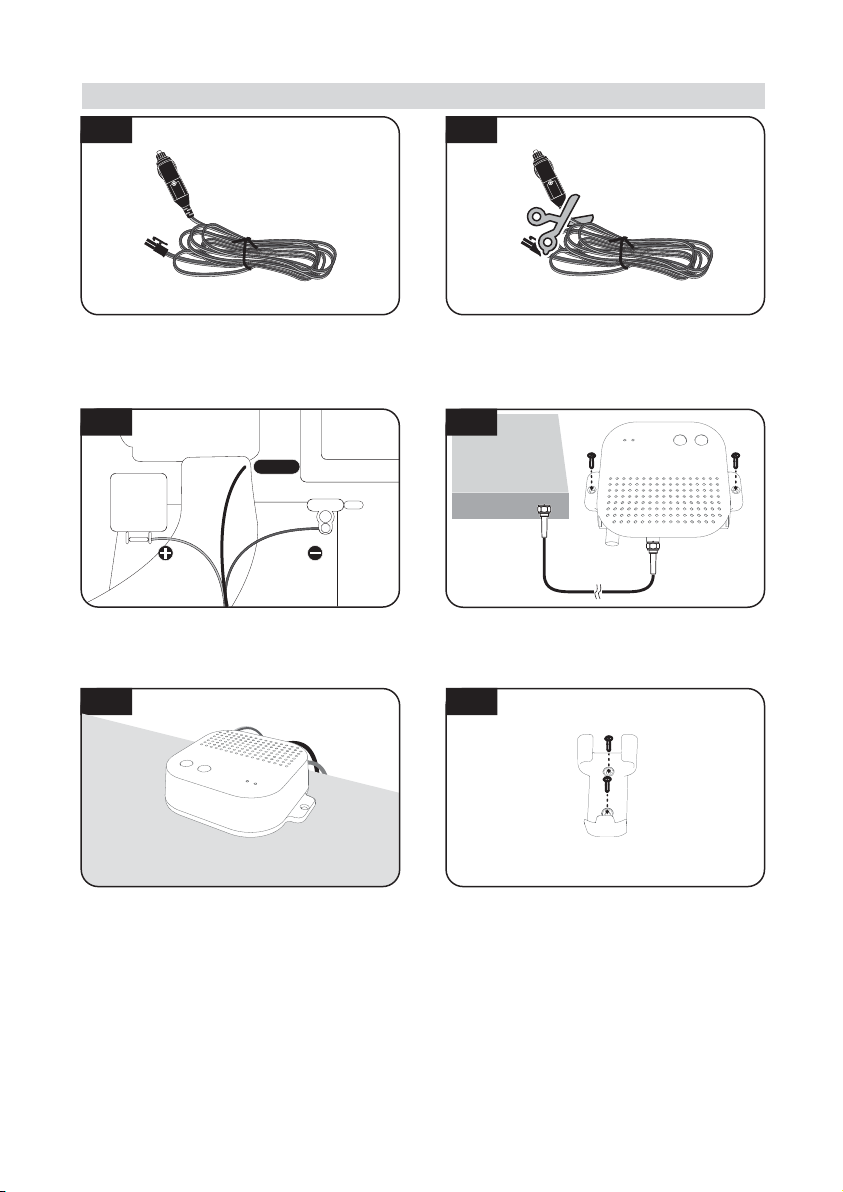

The unit enables to have power from car battery. To make power input cable for

※

Base pads

M6 × 15(8), M4 ×20(14)

Cigarette lighter adaptor

User manual

PI box

Signal cable - 12 m

(x2 for twin outputs)

Cable glandCable holder

Power adaptor

(Optional)

direct connection, cut o cigarette lighter adaptor and peel o to take copper
cables out.
Only power adaptor produced by SNIPE series manufacturer is guaranteed and

※

has be used.
Power adaptor has to be purchased separate. Please ask to local dealer/shop for

※

more information.

ENGLISH - 4

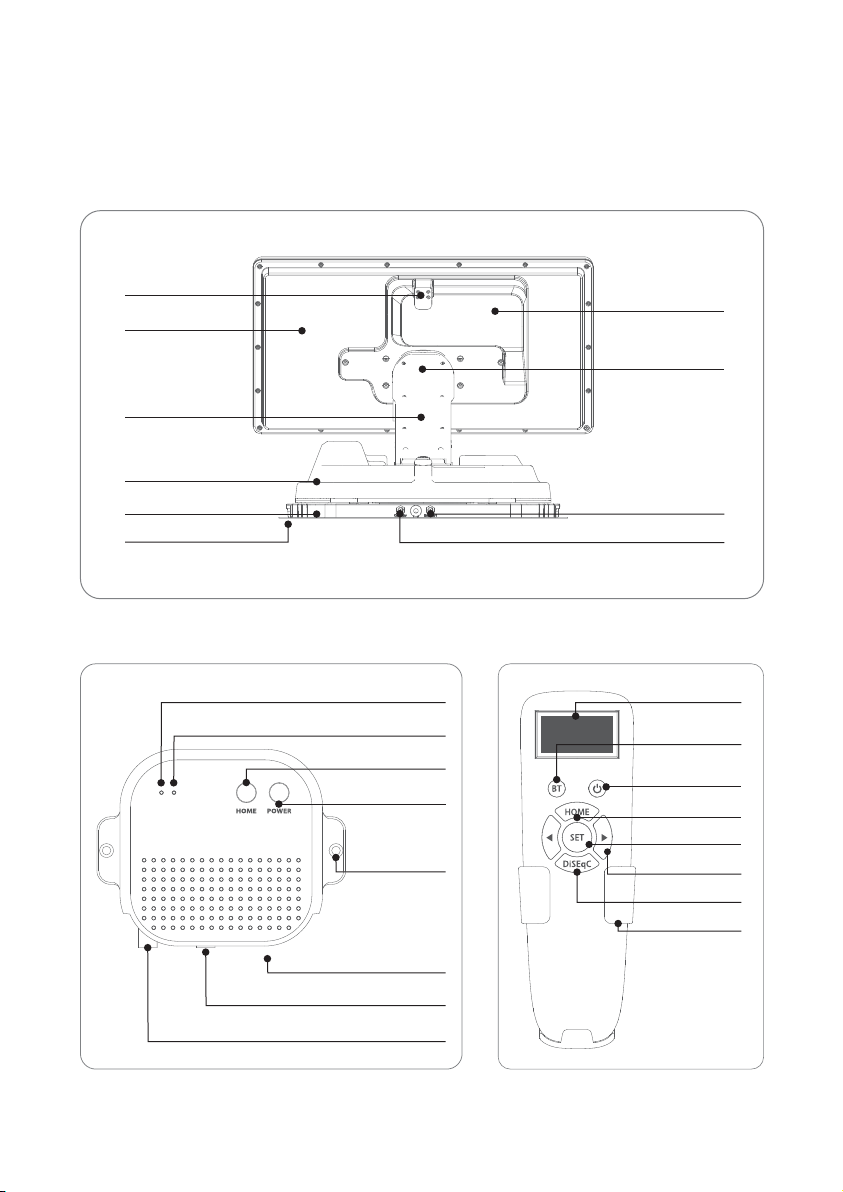

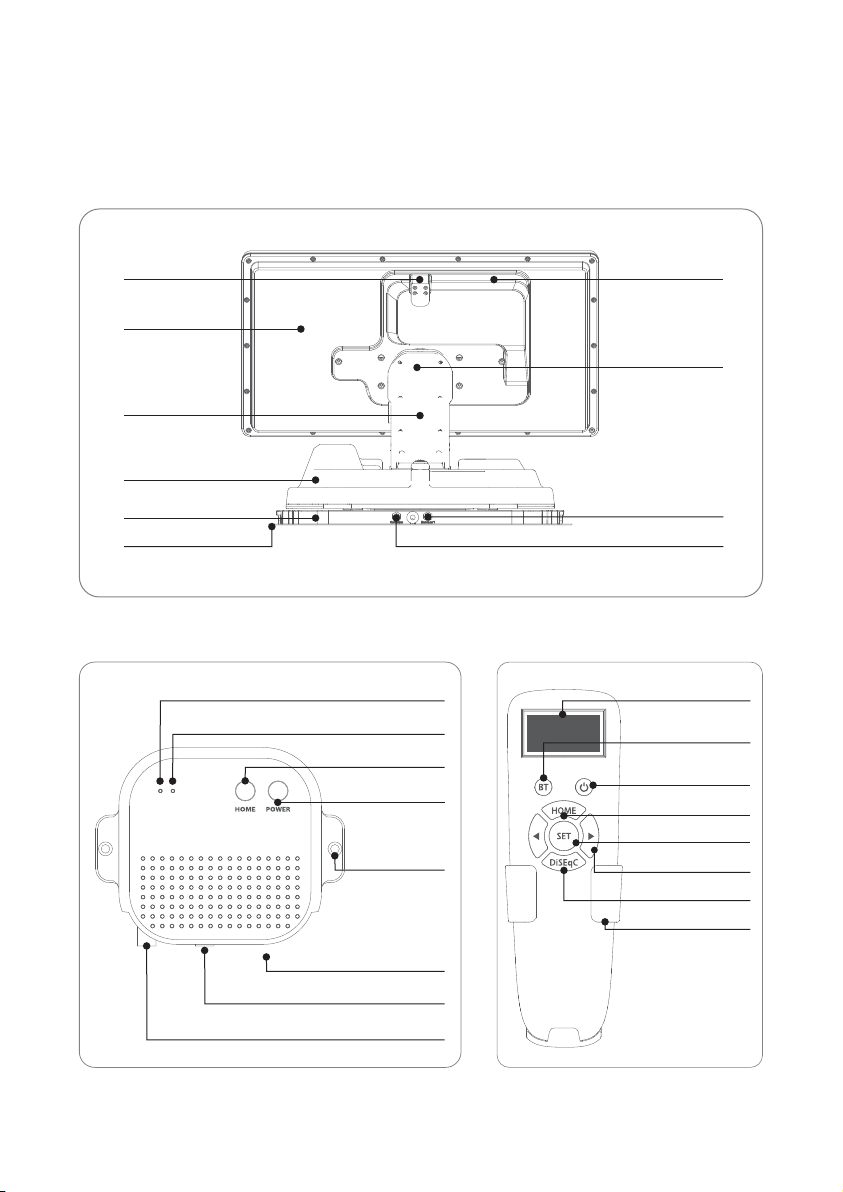

2-2. Name of parts

Main unit

Latch

Antenna

Elevation

Main body

Base

Mounting plate

to Receiver (optional)

PI box Remote control

HOME LED

POWER LED

HOME button

POWER button

Fixed hole

LNB

Skew pivot

to PI (ANT Port)

Display window

BT button

Pairing antenna

with remote control

Power button

HOME button

SET button

Arrow button

DiSEqC button

Bracket

Power

to STB

to unit

ENGLISH - 5

3. Operating Instruction

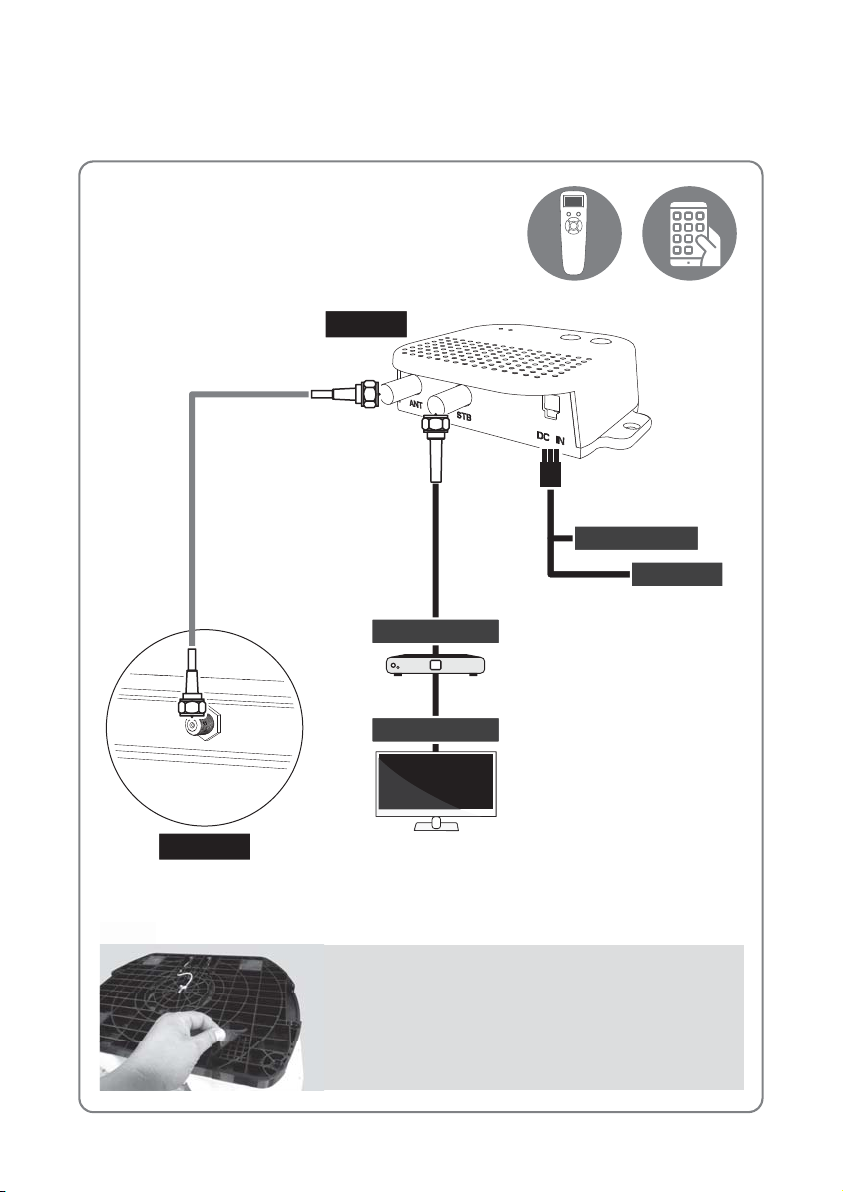

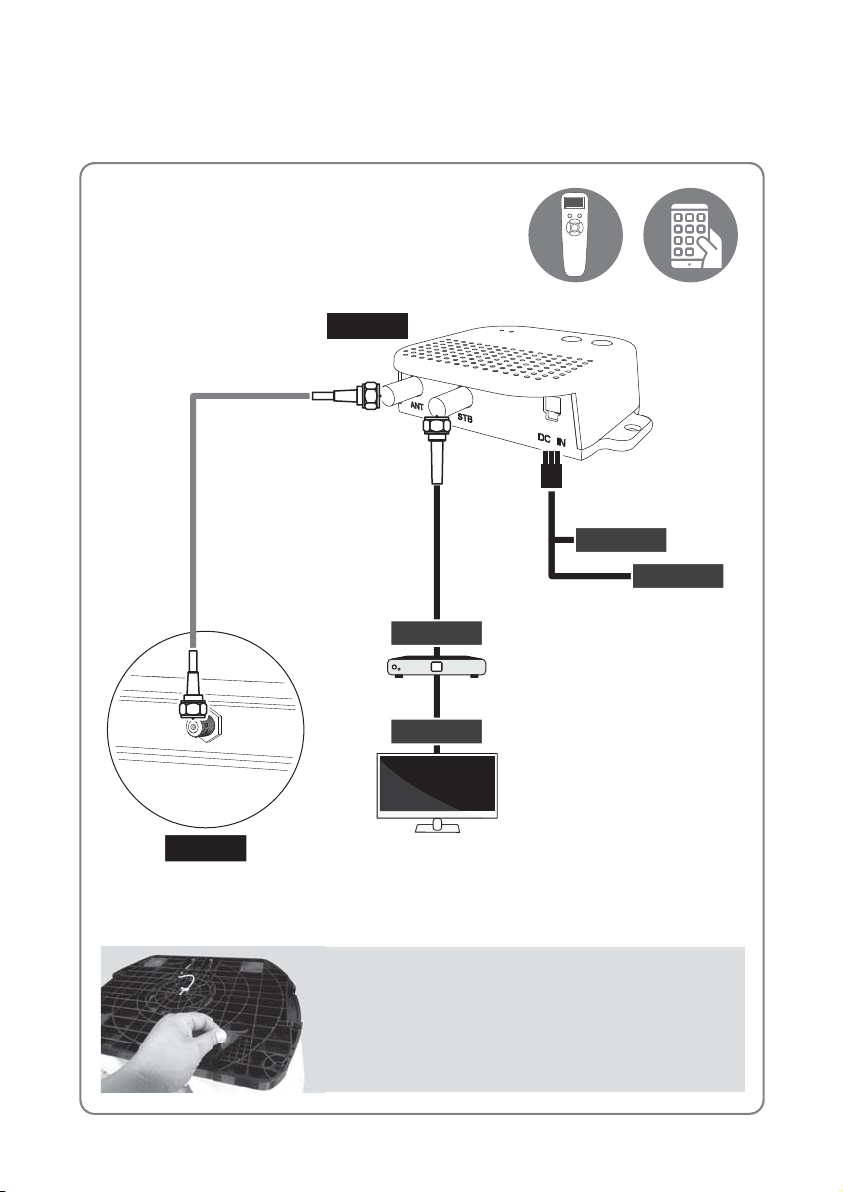

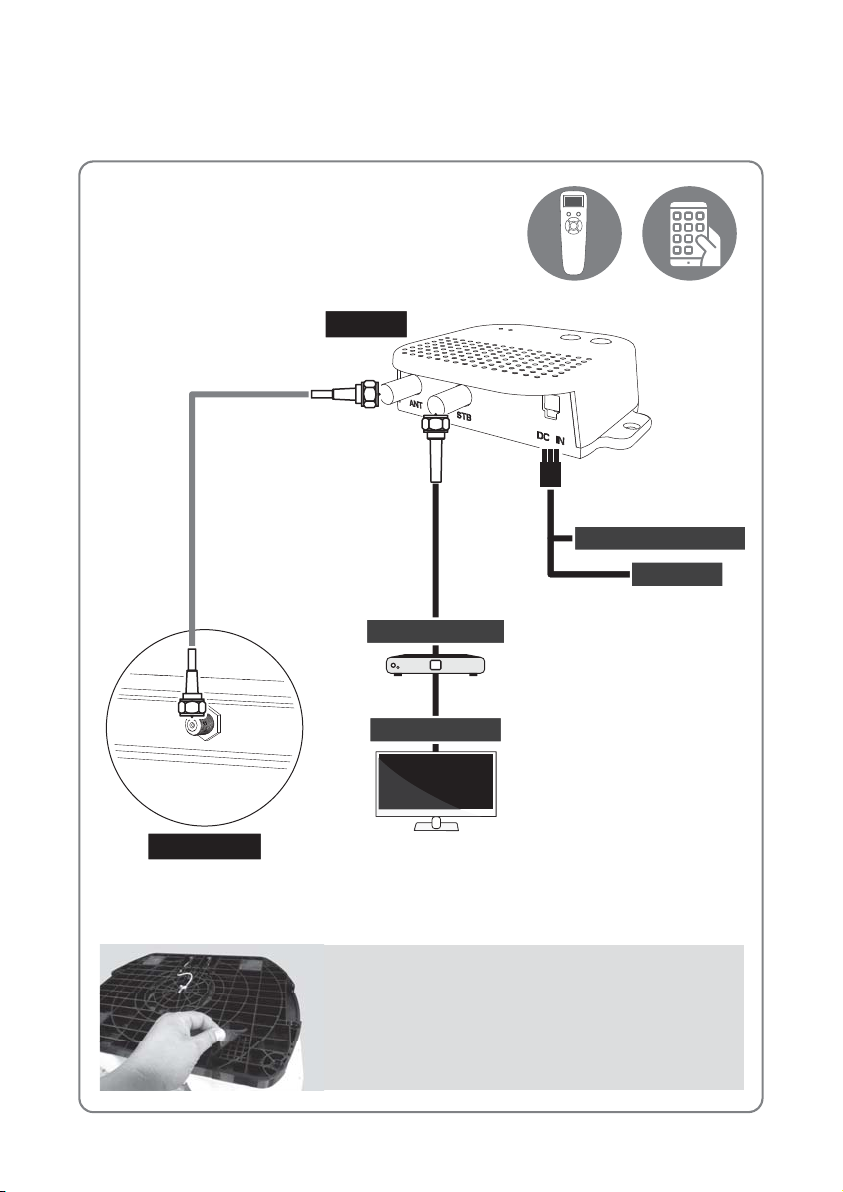

3-1. Connection diagram

PI box

Remote control Mobile App

Power input cable

Cigar jack

Signal cable (12 m)

MAIN UNIT

PI cable (1.5 m)

STB

TV

Turn on the PI power after all cables connections are complete.
When not using the antenna, turn o the PI power.

Portable use

Attach four(4) base pads to the bottom of antenna
base.

Ignition

ENGLISH - 6

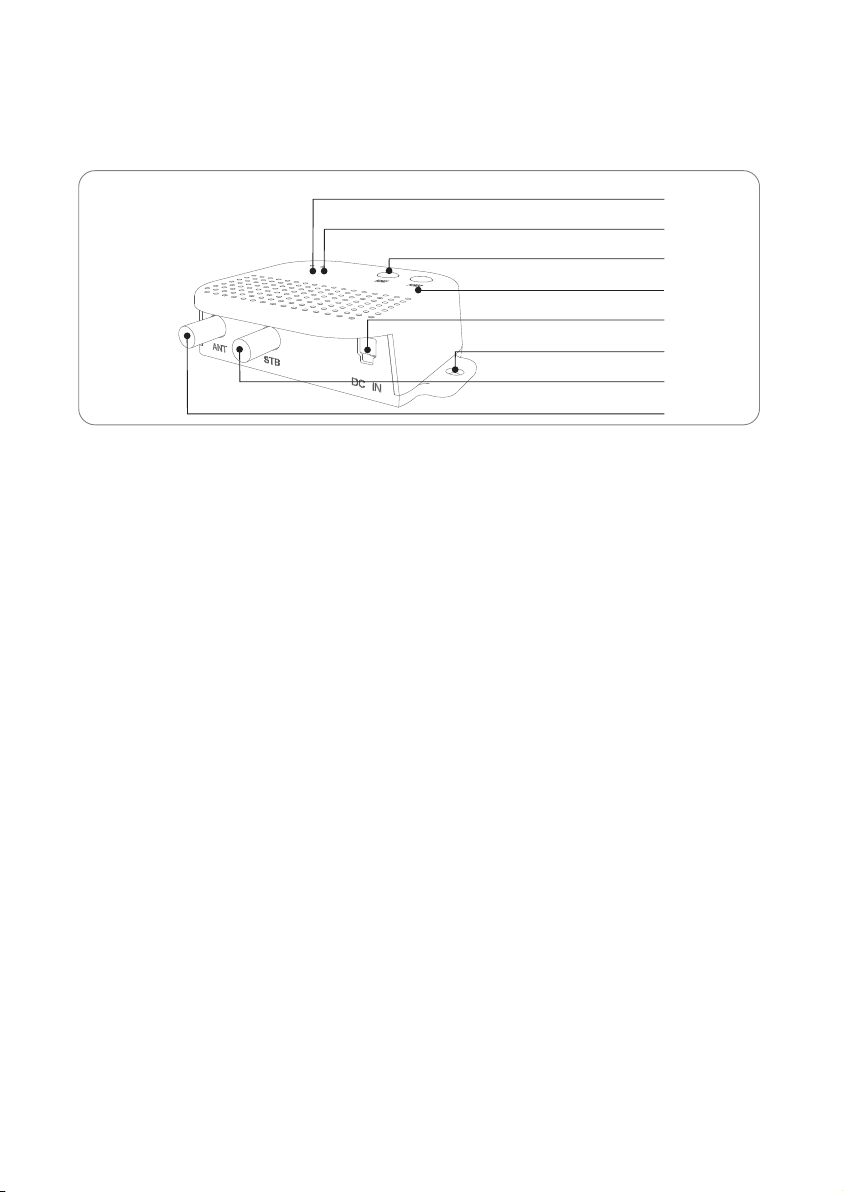

3-2. Functional description

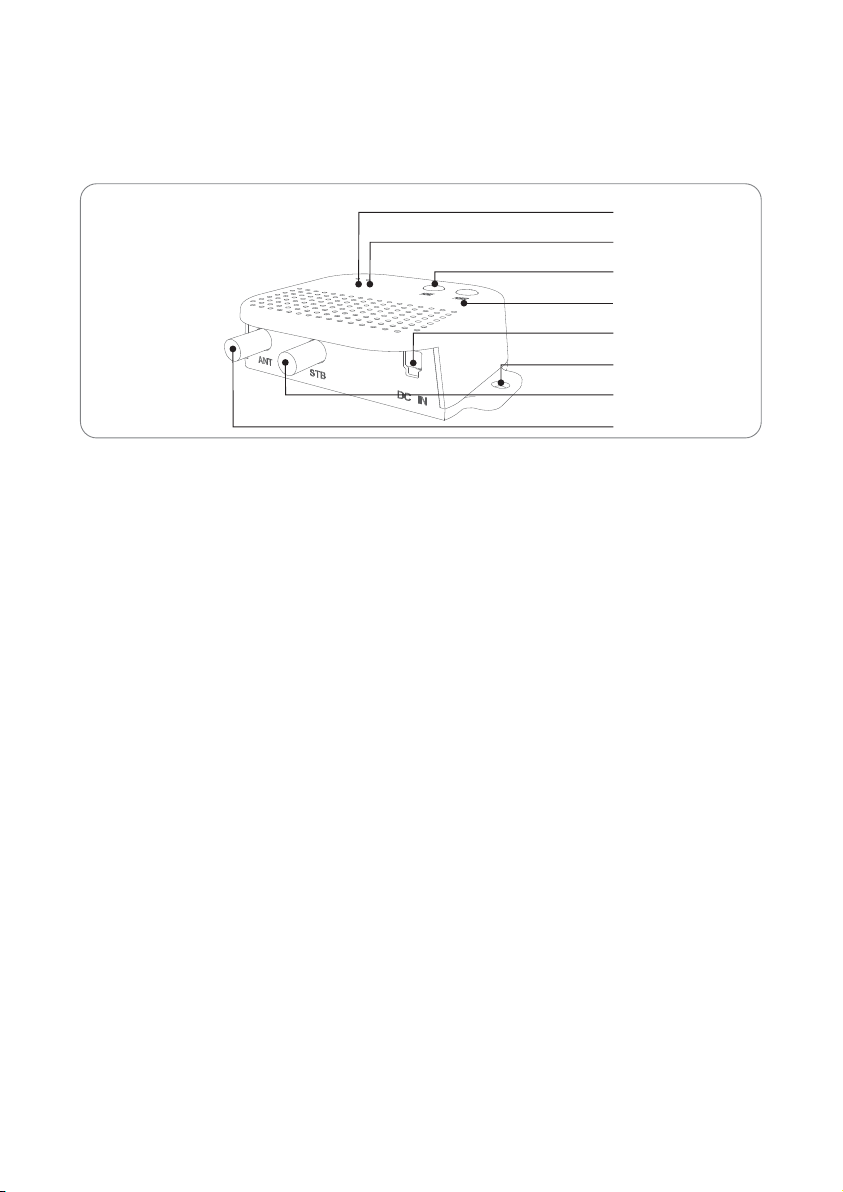

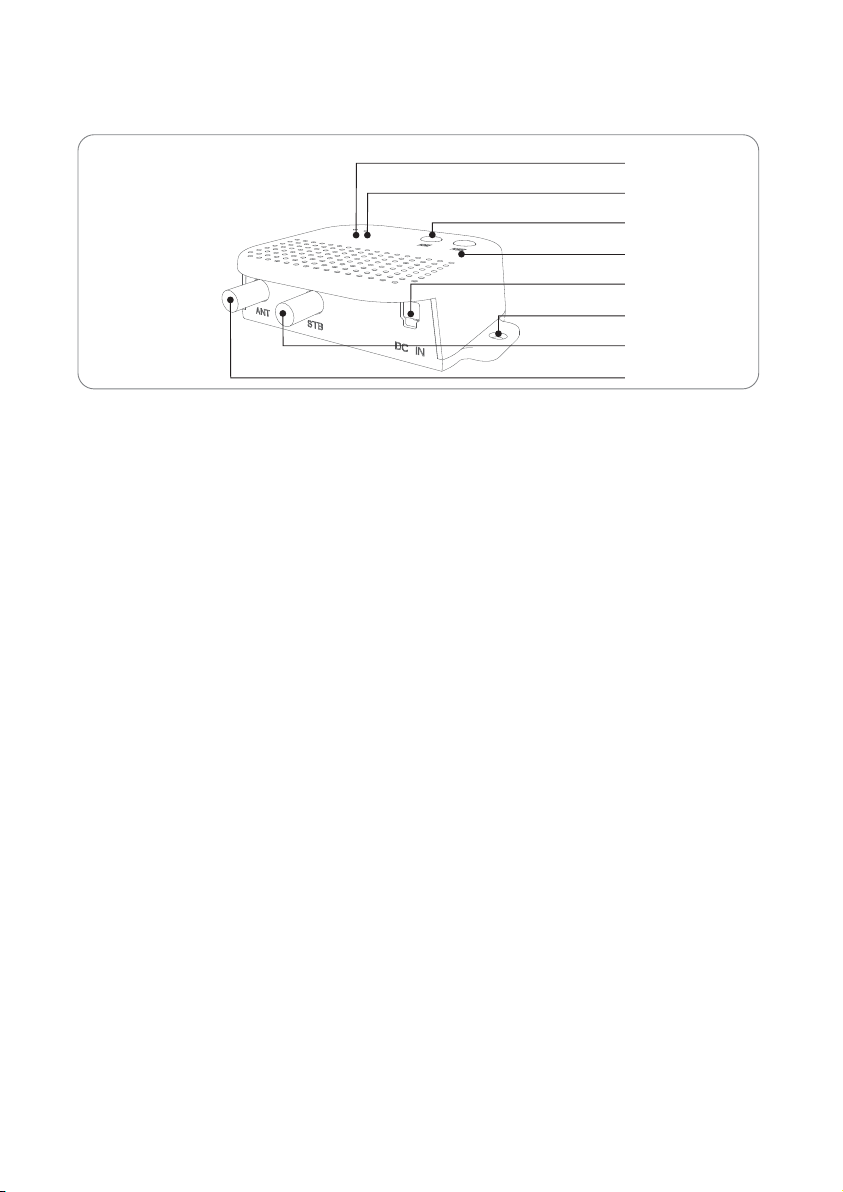

1. PI box

HOME LED

POWER LED

HOME button

POWER button

Power

Fixed hole

to STB

to unit

A. HOME Button / HOME LED (Blue)

When the Home button is pressed, the antenna moves to the home position

i.

HOME LED turn on when the antenna is in the home position, and Blink when the antenna is

ii.

move to home from another position

B. POWER Button / POWER LED (Red)

i. POWER ON / LED ON

Press the POWER button to turn on the PI box, and power to the antenna unit

a.

ii. POWER OFF / LED OFF

n order to turn o the PI power, you must rst turn o the STB power

a.

When the power of the STB is turned o, Press and hold for more than 3 seconds to turn o the

b.

power. (Power LED OFF)

- At this time, if the antenna is not in the home position (e.g. when towards the satellite), the
power is turned o after the antenna is moved to the home position

If the STB is not powered o, the PI BOX does not turn o even when the power button is

c.

pressed, and the POWER LED ashes to indicate that the STB Power is ON.

- At this time, the PI does not turn o, and only the antenna moves to the home position

C. Basic Features

i. Power save mode

When receiving a broadcast signal or when the antenna is in the home position, the antenna

a.

operates only with the current from the STB

When searching for a satellite or when the antenna moves, it automatically changes to the power

b.

connected to DC power adapter

ENGLISH - 7

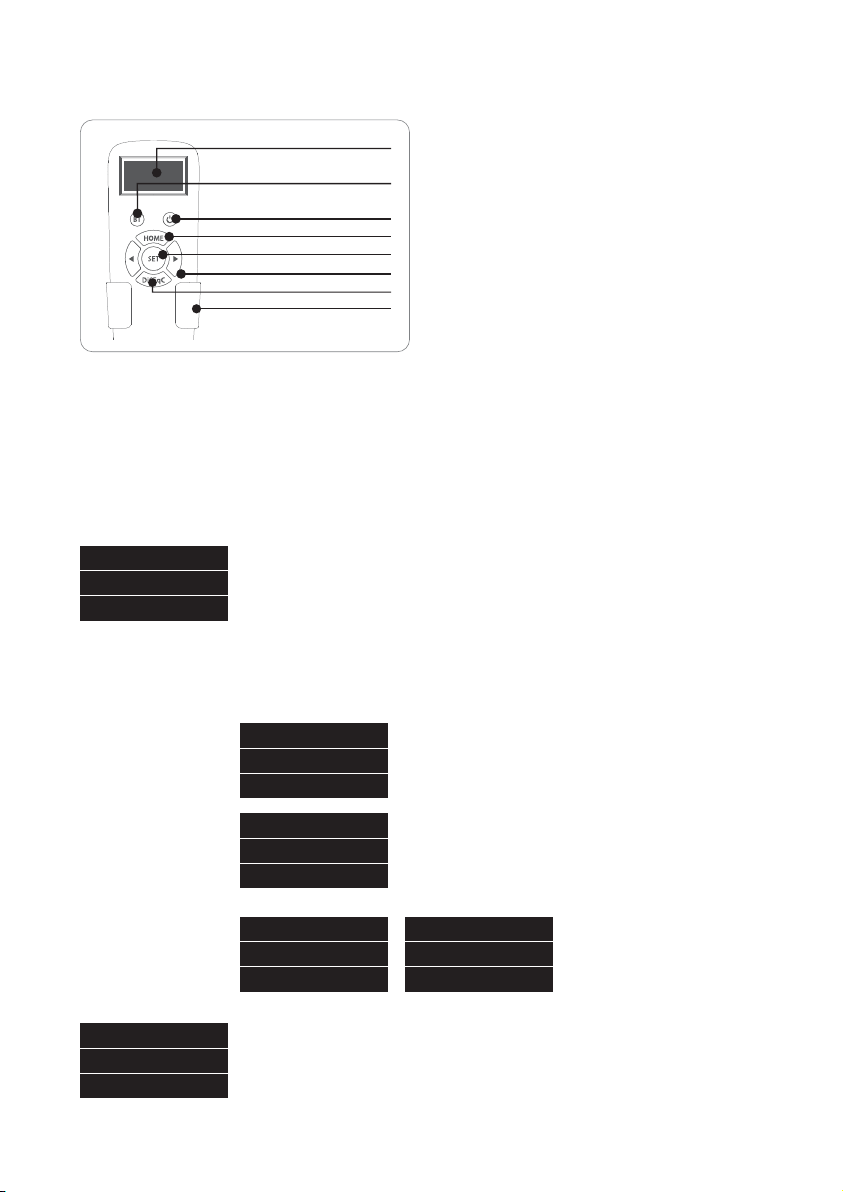

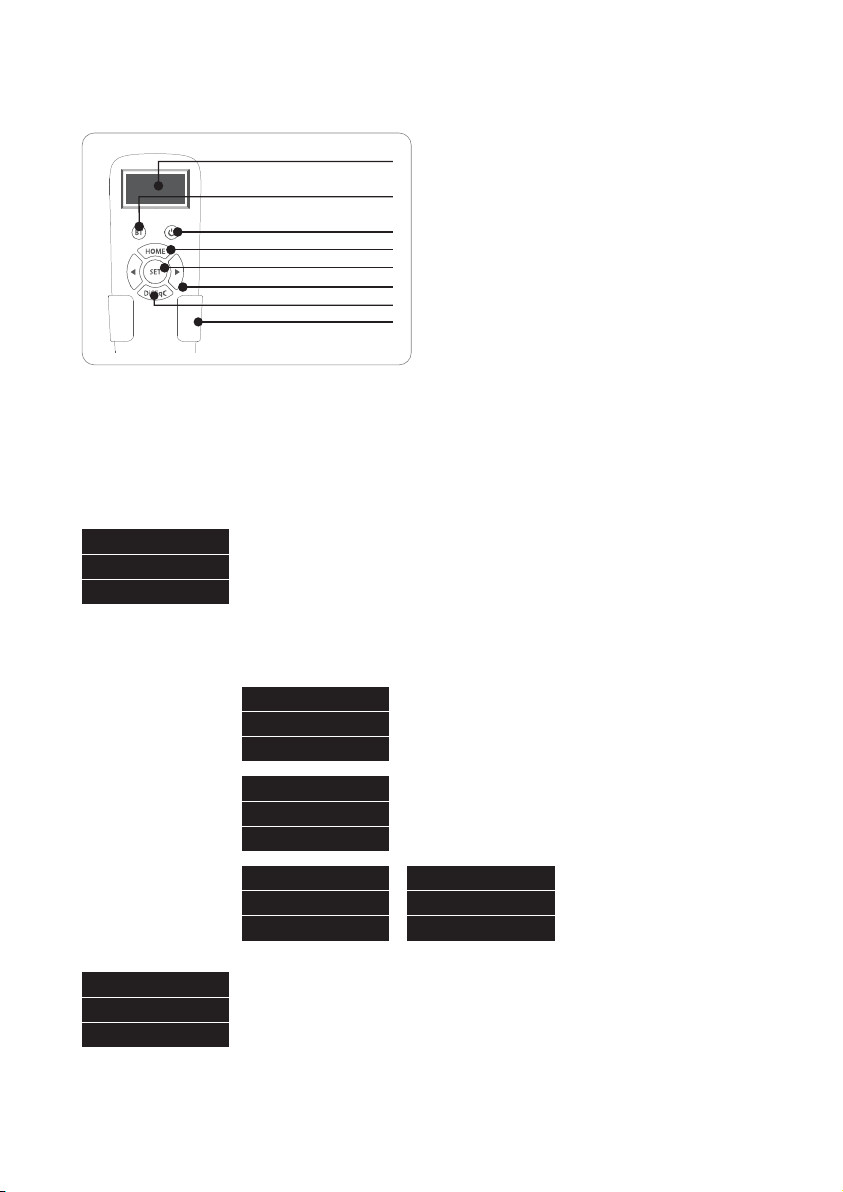

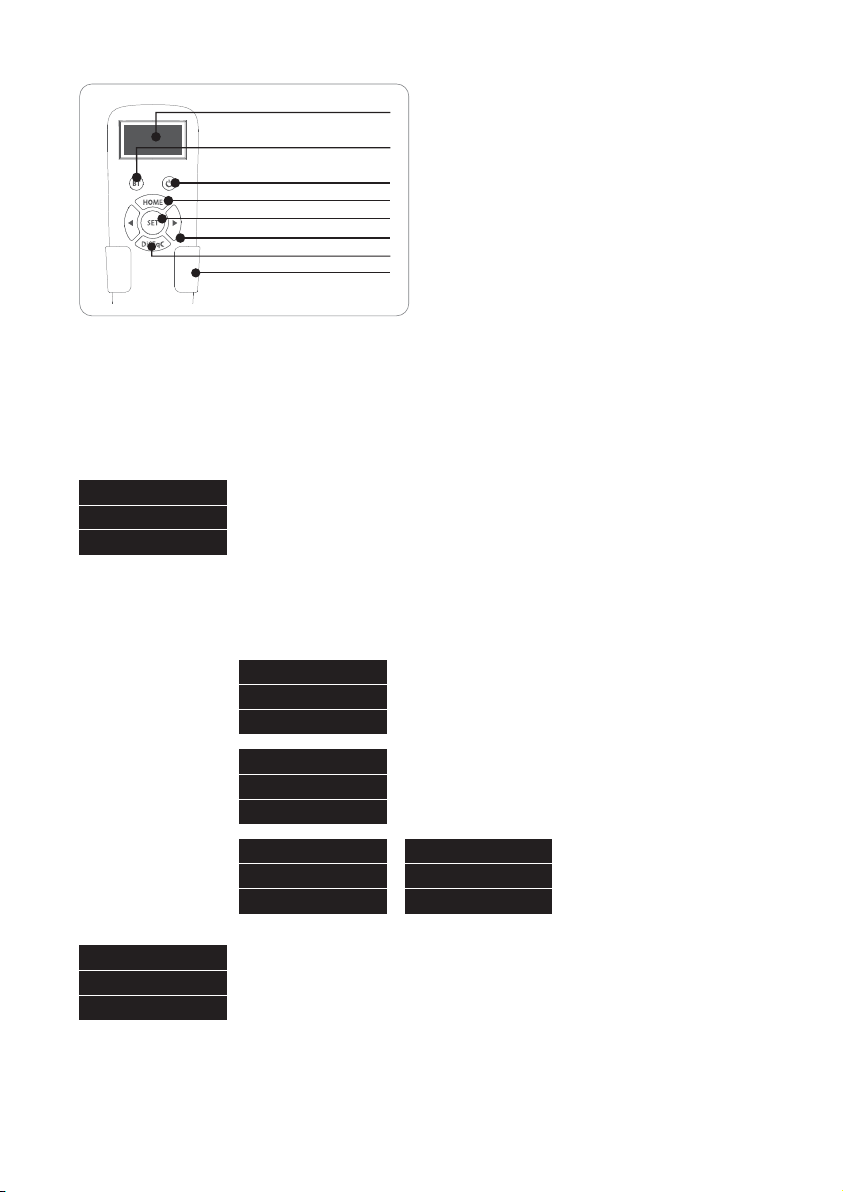

2. Remote control

Display window

B. BT Setting

i. BT button

Press BT button to change to BT setting screen. Press the arrow to move to the desired function

a.

and set with the SET button

Press and hold BT button for more than 5 seconds to reset the remote control

b.

SELECT MAC

WP - E9 : FC : E4

PRESS SET

Pairing antennas with remote controls

BT button

Power button
HOME button

SET button

Arrow button

DiSEqC button

Bracket

A. Sleep mode – battery save mode

When not used for more than 15 seconds, it

i.

enters the power saving mode.
(When the battery is inserted in the remote
control)

To return from sleep mode, press only SET

ii.

button

When use antenna and remote control for the rst time or when you delete the
antenna list stored in the remote control, a list of products that can be connected
will appear.
Press the left and right buttons on the remote control to select the MAC Address of
your antenna unit, and press the SET button to connect to the remote control

SNIPE PLATINUM has two MAC addresses, so need to choose exactly according to
the use

WP - XX : XX : XX

MAC address of PI BOX of SNIPE PLATINUM
When use antenna and remote control for the rst time,
must select a MAC address starting with WP

BT SET

REMOVE MAC

PRESS SET

WM - XX : XX : XX

MAC address starting with WM used for special
operations and should not be selected in general
situations.
For details, refer to [G. Additional function].

W - XX : XX : XX W - XX : XX

or

When using general operations,
it is displayed abbreviated on
the remote control screen

Delete the MAC Address of antenna stored in the remote control.
Used to connect to other products

ENGLISH - 8

C. Power Button

i. POWER ON

When press the POWER button on the remote control, the PI turns on and the antenna is powered

a.

on

W - E9 : FC

Press POWER

Indicated when PI is o. When you press the power button, the screen changes as
shown below

W - E9 : FC

Indicated when PI is turn on (appears for about 2 seconds)

PI POWER ON

ii. POWER OFF

Press the power button of Remote control and hold for more than 3 seconds to turn o the PI

a.

power after the antenna is moved to the home position

In order to turn o the PI power, you must rst turn o the STB power.

b.

Can be checked the states of STB power on the remote control screen

W - E9 : FC

Indicated when PI power (antenna power) is turn o

Press POWER

W - E9 : FC

Now STB On

Indicated that the PI cannot be turned o because the STB power is on (appears
for about 1 second)

Home

When the power of the STB is turned o, press the power button of Remote control, the power of

c.

PI is turned o after the antenna is moved to the home position (if the antenna is not in the home
position)

If the STB's power is not turned o, the PI BOX will not turn o even if you press the power button

d.

on the remote control, and the remote control screen indicates that the STB power is ON. At this
time, the PI does not turn o, and only the antenna moves to the home position

D. Basic Features

CONNECTING

Remote control

Version : XX

W - E9 : FC

Connected

The remote control automatically searches for nearby antenna unit.
If there is an antenna that has been connected before, connect it immediately

When the remote control and the antenna are connected, a “Connected” message
appears.

ENGLISH - 9

W - E9 : FC

ASTRA 1

Home

E. DiSEqC setting

W - E9 : FC D

ASTRA 1

Found SAT

When the user sets up the STB to use DiSEqC 1.1, the list of DiSEqC satellites in the STB must be set in the
same order as the list of satellites in SNIPE

Refer SNIPE’s pre-satellites for DiSEqC 1.1 below.

NO

The MAC Address of the connected antenna, the satellite name set for the antenna,
and the current status are displayed.
Press the left or right arrow button to select the desired satellite and press the SET
button to search for the satellite

HOME - When the antenna is in the home position
Searching - When the antenna is searching for satellites
Found SAT - When the satellite search is complete
Mov To Home - the antenna will move to the home position.

Pressing the DiSEqC button changes the DiSEqC settings of antenna unit.
DiSEqC mode is indicated by [D] mark in the rst line

The DiSEqC function is disabled when the antenna is in the HOME position.
To use DiSEqC, press the DiSEqC button to activate the function when the message
‘Searching’ or ‘Found SAT’ to appear on the remote control screen

LNB

Satellite

10

11

12

1

2

3

4

5

6

7

8

9

LNB 1

LNB 2

LNB 3

LNB 4

LNB 5

LNB 6

LNB 7

LNB 8

LNB 9

LNB 10

LNB 11

LNB 12

Turksat

ASTRA2

ASTRA3

ASTRA1

Hot Bird

Eutelsat 9

ASTRA 4

Thor

Eutelsat 5W

Hispasat

USER1

USER2

ENGLISH - 10

F. Error message

W - E9 : FC D

ASTRA 1

Error ELdn

G. Additional function

SELECT MAC

WM - E9 : FC : E4

PRESS SET

If an error occurs during operation, the error code appears with the error statement.

Error ELdn - EL Movement
Error COM - Communication error

If an error message appears, turn o the power of the STB and PI, disconnect all
connected cables, and reconnect them

MAC addresses starting with WM are used for special operations, When pairing to
the product using this MAC address, other functions cannot be used (such as
satellite search).
Do not select in normal operations, other than emergency mode or rmware
update mode

※ Emergency mode
If the antenna is stopped in an abnormal state with 'ERROR Com' displayed on the
remote control (or the PI was brokendown), the antenna can be returned to its
home position through the following process

Instead of PI, connect another 24V power supply directly to the antenna. (Via

1.
coaxial cable)
Pair by selecting a MAC address starting with WM- instead of a MAC address

2.
starting with WP with the app or remote control
When you press the home button on the remote control, the antenna returns to

3.
the home position

3. Mobile application

A. Download the app from the App Store (Android/iOS)

Search for SELFSAT on the App Store and download "SAT CONNECT" app

※ Before using this app, need to activate BT and GPS function on your smart device.

B. Pairing the antenna with App

Check the MAC Address at your antenna unit (on the antenna or PI box / User manual)

step 1.

When you run the downloaded application, a connectable antenna unit is automatically detected

step 2.

Select the one that matches your antenna MAC Address

step 3.

There are two antenna MAC addresses, one starting with WM- and one starting with WP.
For satellite search operation, must select a MAC address that starting with WP.

Click the 'connect' button to complete Bluetooth connection between your antenna unit and

step 4.

smart device

ENGLISH - 11

C. Basic Features

Setting button

Firmware version, language setting can be checked

Status display window

Indicates the current status of the antenna

Antenna power ON/OFF

To power o the antenna, you must rst power o the STB.
Power o the STB, then press the power button to power o after
the antenna moves to the home position.
If the power button is pressed while the receiver is not powered o,

①②③

④⑤⑥

Used to move the antenna to the home position.

①

The orange lamp blinks while moving to the home, and the green lamp turns on after it has completely
moved to the home position

Used to searching satellites.

②

Select the desired satellite and press the button, the antenna will search for it. While searching for a
satellite, the orange lamp ashes, and when a satellite is found, the green lamp lights up

Used to set DiSEqC support of set-top box.

③

When DiSEqC is set, the orange lamp turns on and supports DiSEqC in the set-top box

the antenna only moves to the home position and the power does
not turn o

Satellite selection window

Select a satellite to search

Used to move the antenna manually.

④

This option is only available after completing the satellite search.
This option allows to manually move the antenna, but it does not guarantee optimal performance.

Used to check the direction of the selected satellite

⑤

Used to update the rmware of the antenna.

⑥

To update the F/W, must select a MAC address starting with WM- instead of a MAC address starting with
WP-.
"NEW" message appears when there is a new updated version of F/W
After completing the update, you need to unpair the antenna's WM-MAC address and re-pair with the
WP-MAC address.

ENGLISH - 12

3-3. Quick reference

Turn on the remote control and select the unit that matches the MAC

1.
Address(starting with WM-) of your antenna.
Use the left and right arrow buttons to select the satellite and press the SET

2.
button.
Wait for the message 'FOUND SAT' to appear on the remote control screen.

3.
When the satellite search is complete, watch the broadcast.

4.

WARNING

When you physically move unit, the unit must be returned to HOME
position to prevent damage.

NOTE

SNIPE PLATINUM will be automatically folded back to HOME position if
vehicle moves faster than 30km/h when the unit is powered.

SNIPE PLATINUM supports the ignition function. If the ignition cable is
connected, the antenna automatically moves to the home position when
the vehicle starts.

4. Software Update

Download and install the Sat Connect app from the App store

1.

Turn on the receiver power and PI BOX

2.

Pair the app with the antenna. At this time, the antenna should select a MAC

SELECT MAC

WM - E9 : FC : E4

PRESS SET

3.
address starting with WM (instead of a MAC address starting with WP-)

Select [F/W Update] from the menu to update the antenna

4.

After completing the update, must unpair the WM- MAC address of antenna

5.
and re-pairing with the WP- MAC address

ENGLISH - 13

5. Troubleshooting

There are a number of common issues that can aect the signal reception quality or the
operation of the unit. The following sections address these issues and potential
solutions.

A. No function when power on the antenna

i.

Check again all the cable connections have been made correctly.

-

Connection between the power and the PI box.

-

Connection between the PI box and antenna.

Check if the power input cable has been damaged.

ii.

Check the battery polarities (+/-).

iii.

Check if the PI Box is powered on (Check Power LED of PI BOX is on)

iv.

B. The remote control does not turn on

Try pressing any button other than the DiSEqC button.

i.

Check if the battery is properly inserted.

ii.

Check if the remote control's battery is exhausted.

iii.

C. Fail to search the selected satellite

Satellite signals can be blocked or degraded by buildings, trees.

i.

Make sure there are no obstructions in a southward direction.

Select another satellite as example Astra3, if this locks then select your desired satellite. ie Astra1.

ii.

Turn the unit o and then back on again and select desired satellite.

iii.

Turn o the STB or TV with DVB-S2-Tuner and start the satellite search again.

iv.

Only switch on the STB or TV with DVB-S2-Tuner, after your sat system has found the satellite.

D. Mechanical problems

i.

If the antenna does not move into desired position.

-

Try to power OFF/ON again.

ii.

If the antenna makes a noise whilst remaining static.

-

Try to power OFF/ON again. If problem persists, please contact local dealer/shop for assistance.

E. Other issues

i.

If the system has been improperly wired, it will not operate properly. Contact local dealer/shop
for assistance of cable damage.

ENGLISH - 14

6. Specications

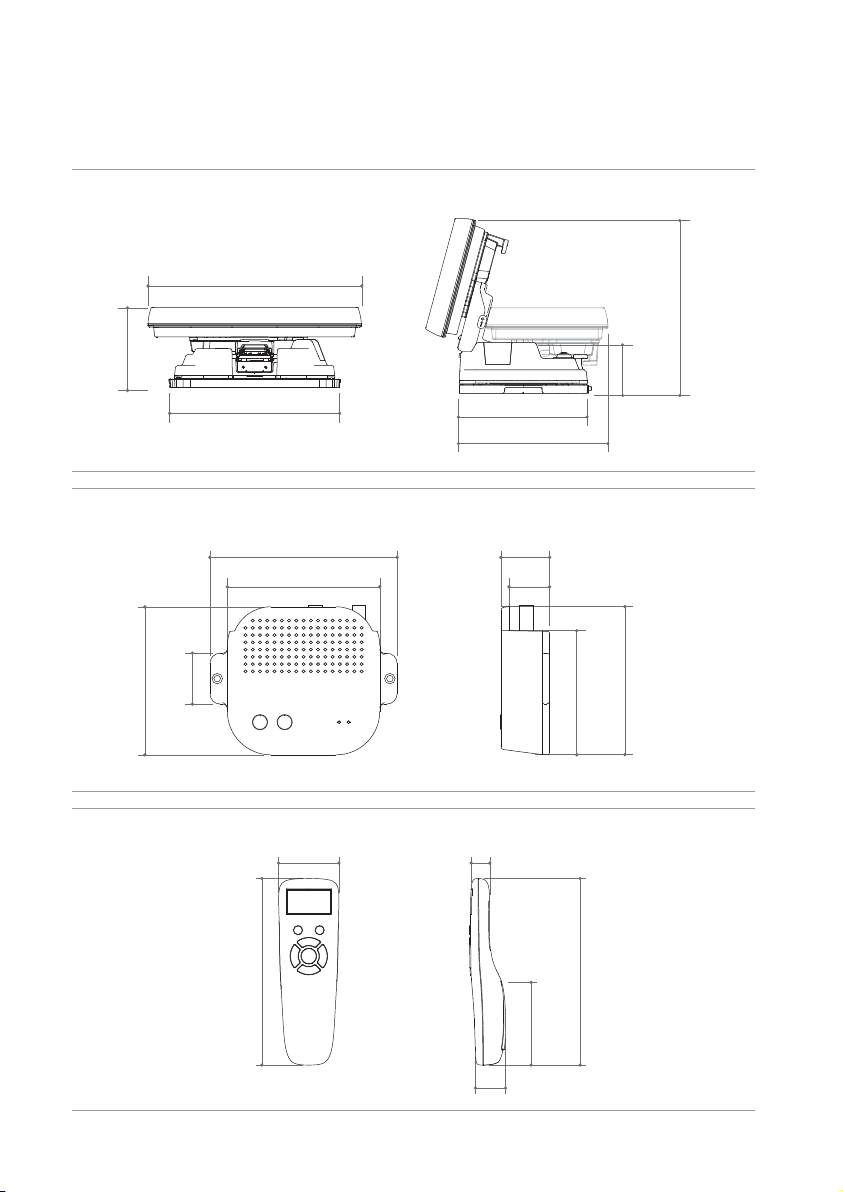

6-1. Dimension

SNIPE PLATINUM

212 mm

PI box

102 mm

35 mm

Remote control

566 mm

454 mm

129 mm

105 mm

MAX 429 mm
MIN 212 mm

126mm

316mm

355mm

34 mm

28 mm

102 mm

85mm

15 mm50 mm

155 mm

155 mm

69 mm

25 mm

ENGLISH - 15

6-2. Specications

Model

Input Frequency

Polarization

Antenna Gain

Size (W x D x H)

Weight

Min EIRP

Angle Range (EL / AZ / SK)

Satellite Switching System

Satellite Searching Time

Output

LNB

Input Voltage

Power Consumption

Model

Frequency

Support Bluetooth version

BLE Gain

Size (W x D x H)

Screen size (L X H)

Battery

Output Frequency

L.O. Frequency

TX power

RX sensitivity

SNIPE PLATINUM

10.7 ~ 12.75 GHz

Vertical & Horizontal

34.5 dBi @ 12.7 GHz

(ANT) 566 X 367 X 212 mm

(ANT) 11.6 kg / (RCU) 23 g

48 dBW

15° ~ 90° / 360° / -40° ~ +40°

DiSEqC

180 seconds (average)

1 / 2 output (optional)

950 ~ 2,150 MHz

9.75 / 10.6 GHz

DC 12 V

30 W (in searching)

Remote control

2.4 GHz

Ver 4.2

up to +3 dBm

down to -92 dBm

140 X 50 X 18 mm

128 X 64 Pixels

AAA X 2

ENGLISH - 16

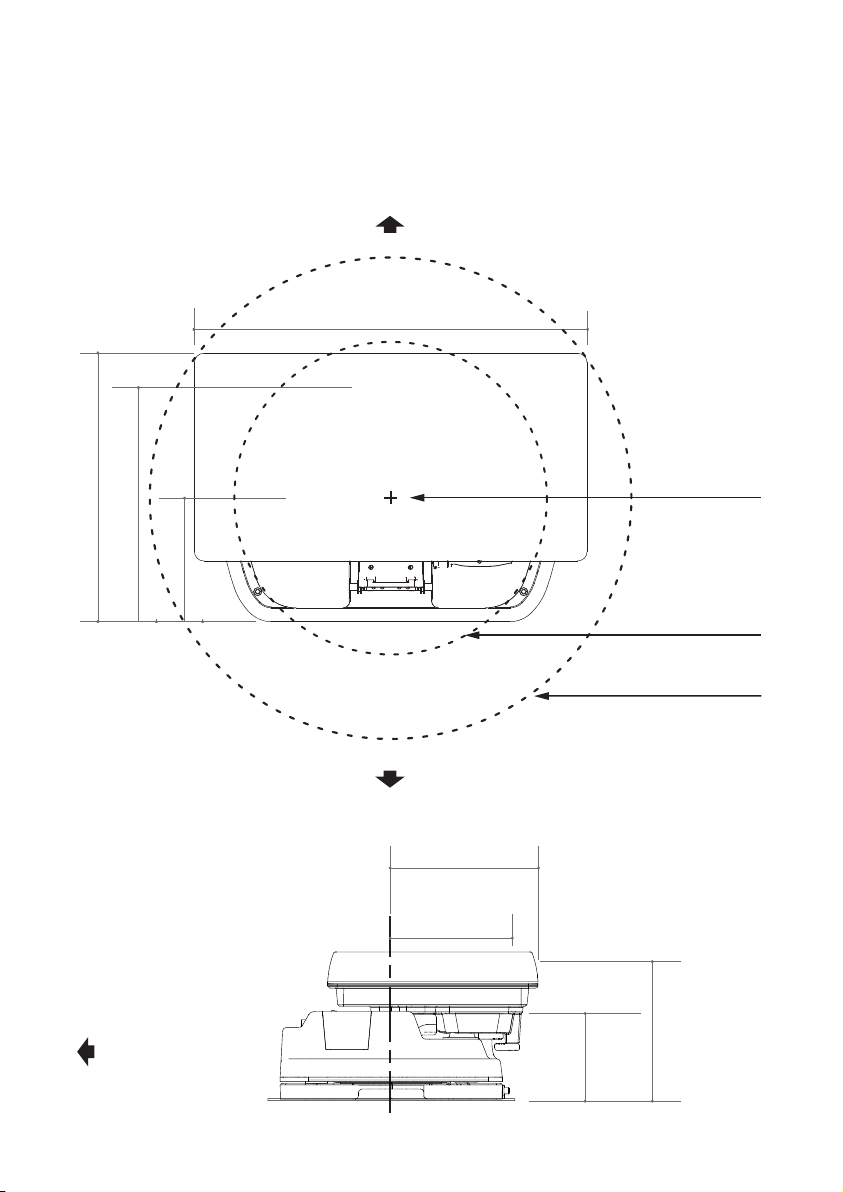

7. Caravan/Motorhome Installation

7-1 . Required space for installation

Please allow that there is enough space around for at antenna section to complete a full

360° scan of the sky and return to the HOME position.

Veh ic le re ar

56.6 cm

Center of

38.7 cm

33.8 cm

17.8 cm

the rotation unit

A : Radius 22.5 cm

up to a height 12.9 cm

Driving direction

B : Radius 36.1 cm

up to a height 21.5 cm

Driving direction

20.9 cm

16.9 cm

21.5 cm

12.9 cm

ENGLISH - 17

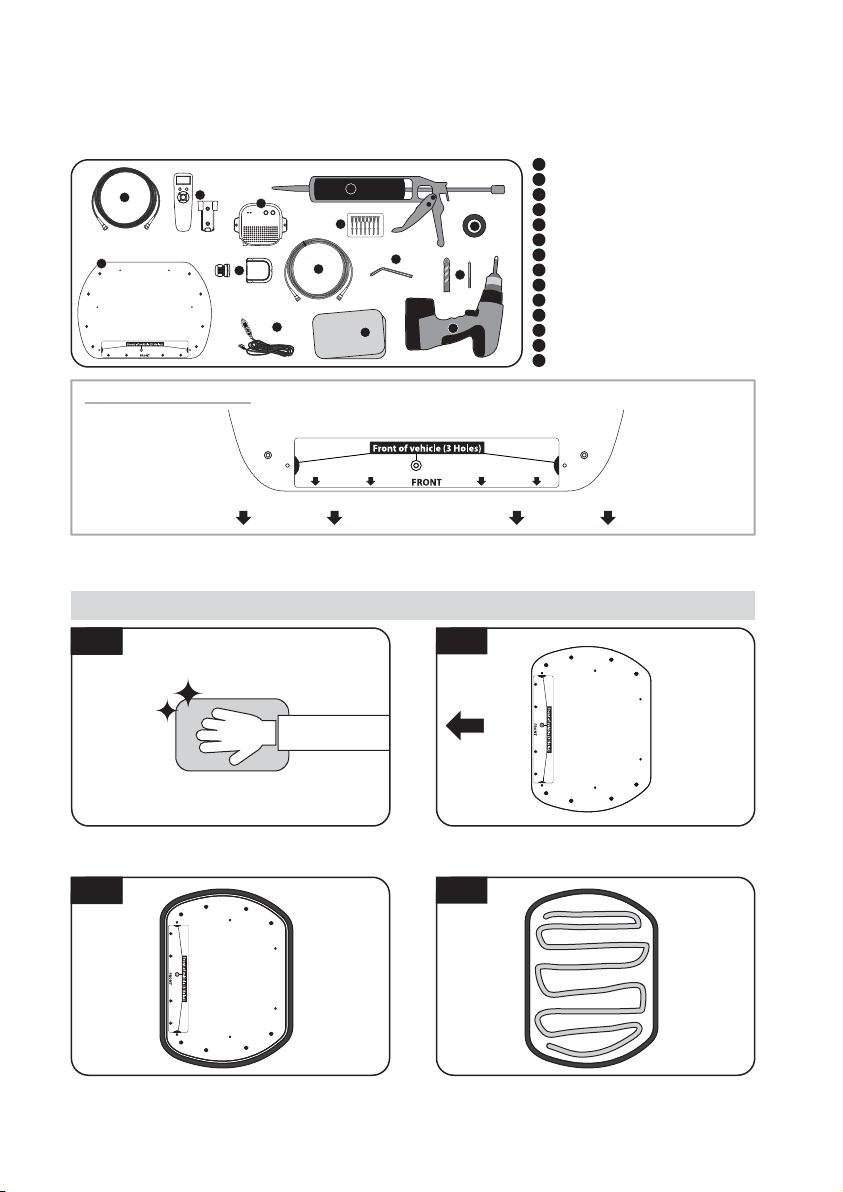

7-2. Equipment for installation

10

7

5

12

14

※ Mounting plate direction

9

13

1

8

11

3

Driving direction

2

6

5

7-3. Instruction for installation

A. Mounting plate installation on a vehicle roof

1

Silicone

2

Allen wrench

3

Cleaner

4

Masking tape

4

5

Power drill

6

2mm drill bit, over 20mm drill bit

7

Mounting plate

8

M6 × 15(8) , M4 ×20(14)

9

PI box

10

PI cable (1.5m)

11

Signal cable (12m)

12

Remote conteol, Remote conteol bracket

13

Cigarette lighter adaptor (Power input cable)

14

Cable holder & gland

A-1

Clean the surface with cleaner

A-3

Attach masking tape outside of the mounting
plate by 5mm away from the plate edges

A-2

FRONT

Locate mounting plate in the center of the
vehicle roof

A-4

Put aside the mounting plate to apply silicone
within the attached tape line but leave 2cm
inward gap from the line

ENGLISH - 18

B. Assemble 7pcs of M4x20 bolt to x the mounting plate

B-1

B-2

Place the mounting plate on the silicone and
make 7 holes (2mm) with a power drill

B-3

Assemble seven(7) of M4x20 screw Re-apply silicone to cover bolts assembled

Apply silicone on the holes

B-4

C. Apply silicone between mounting plate and masking tape

C-1

Apply silicone around mounting plate edges

C-2

Tidy silicone surface

C-3

Remove masking tape and allow to dry

C-4

Prepare to place the antenna on to the upright
bolts

ENGLISH - 19

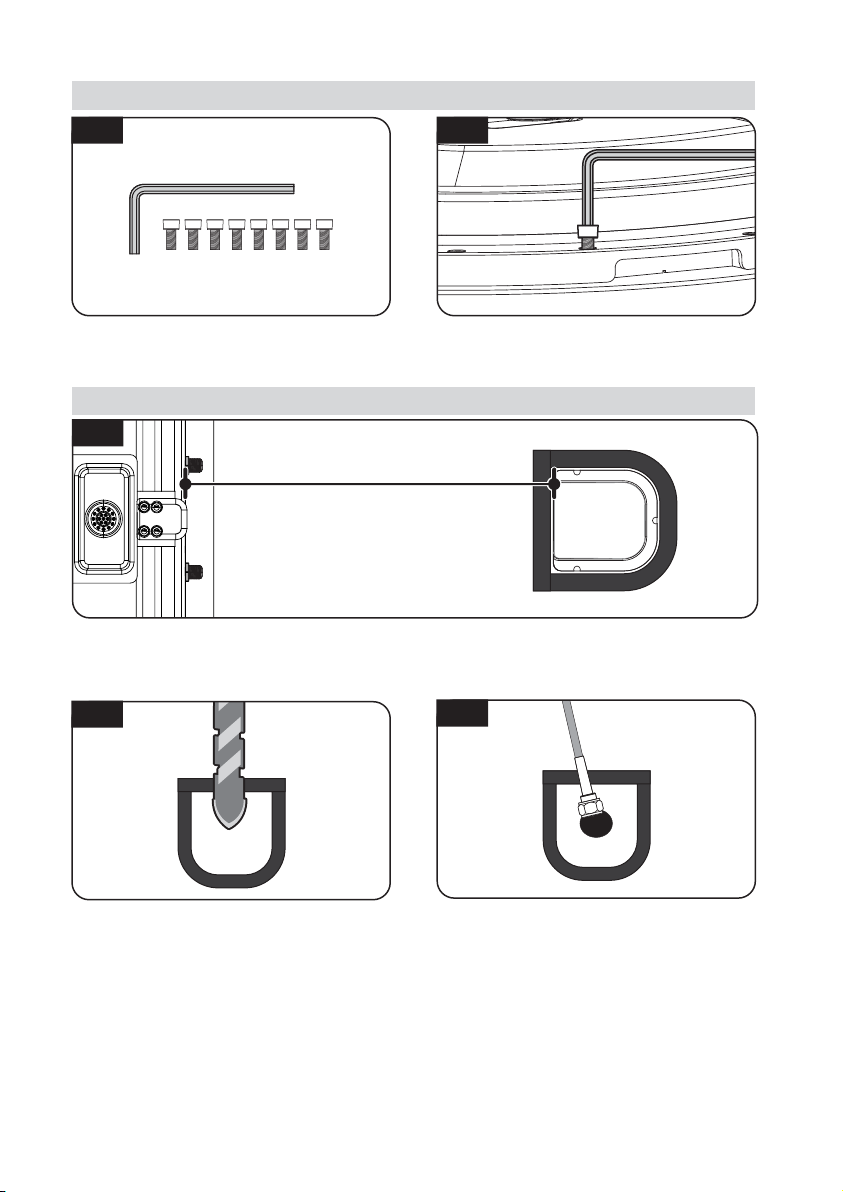

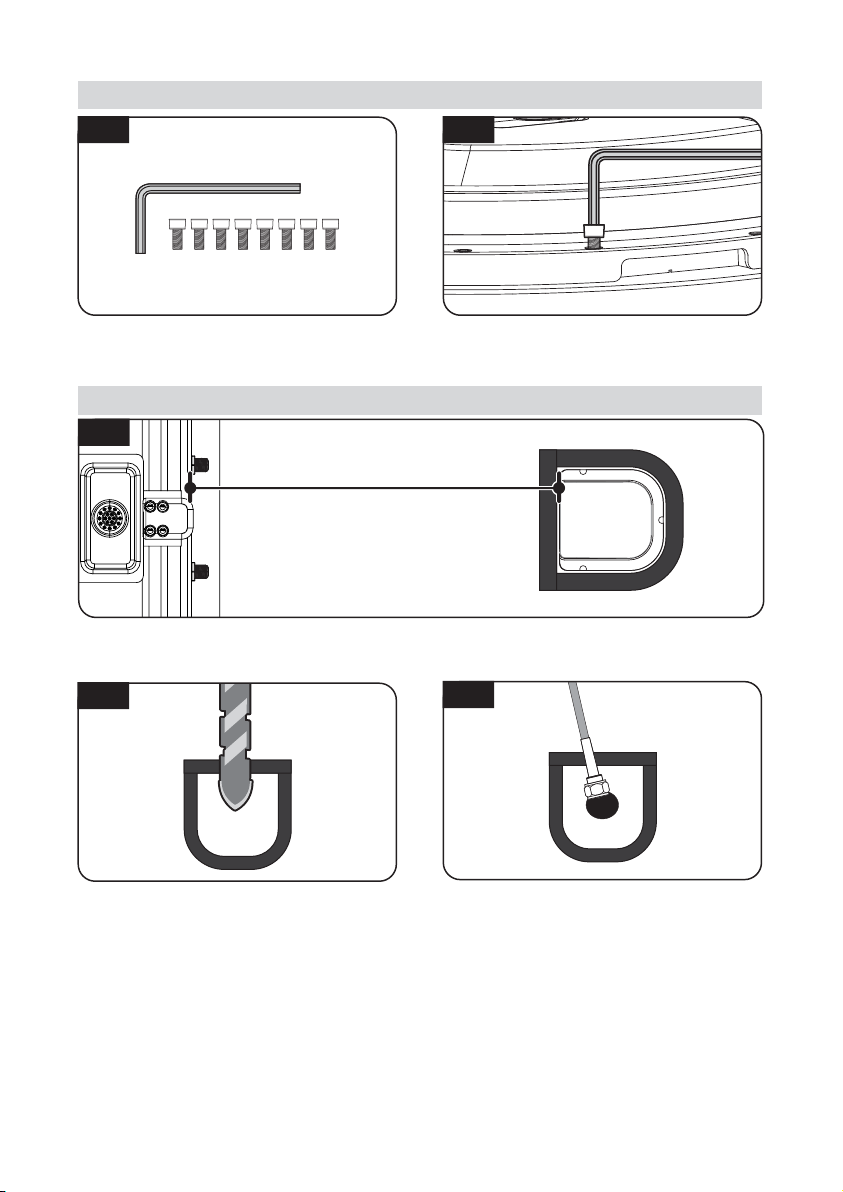

D. Fix mounting plate with 8 pcs of M6x15 bolt using allen wrench

D-2D-1

Parts required, allen wrench and eight(8) of
M6×15 bolt

Place the antenna on mounting plate and
tighten rmly each bolt by allen wrench

E. Cable holder installation 1

E-1

approx. 30cm

Place cable holder 30cm away from the rear center of the antenna. Apply masking tape 5mm from
away the outside of holder

E-2

Drill a 20mm hole in the center of the tape
marking

E-3

Make sure that hole size is minimum so that the
cable can pass through

ENGLISH - 20

F. Cable holder installation 2

F-1

Signal cable, cable holder and gland are required

F-2

Set up required parts as above picture

F-4F-3

Place the assembled cable holder inside the tape
marking and drill three(3) of 2mm holes

Apply silicone around cable holder and on the
top of screws for waterproof

ENGLISH - 21

Fix cable holder on the vehicle roof with
three(3) of M4 x 20 screws on drill holes made

F-6F-5

Connect cables to the ports of the antenna ,
remove masking tape and tidy silicone before
dry

G. PI box and Remote control installation

G-1

G-2

Get Power input cable and plug into cigar
lighter socket (12V outlet)

G-3

Ignition

12V DC

Match the power cables polarities to the
battery polarities, red to red / black to black and
white ignition cable to ignition port of the
vehicle

G-5

Connect power-PI box-receiver using cigarette
lighter adaptor and PI cable

To source power from car battery, cut o
cigar-jack connector to take inner three cables
out and peel o each to take copper cable out

G-4

STB

approx.1.5m

Fix PI Box where it should be xed using two(2)
of M4x20 screw

G-6

Fix Remote control bracket where it should be
xed using two(2) of M4x20 screw

ENGLISH - 22

Inhaltsverzeichnis

1. Allgemeine Informationen

1-1. Produktvorstellung
1-2. Bestimmungsgemäße Verwendun
1-3. Sicherheitsanweisungen

2. Verpackungsinhalt

2-1. Lieferumfang
2-2. Teilebezeichnung

3. Bedienungsanweisungen

3-1. Anschlussdiagramm
3-2. Funktionsbeschreibung
3-3. Kurzanleitung

.....................................................................................

...............................................................................

............................................................................................

.......................................................................................

....................................................................................

................................................................................

............................................................................................

.....................................................................

2
3
3

4
5

6
7

10

4. Software-Update .................................................................................

5. Störungsbehebung

.............................................................................

6. Technische Daten

6-1. Abmessungen
6-2. Technische Daten

...........................................................................................

......................................................................................

7. Wohnwagen / Wohnmobil Installations

7-1. Platzbedarf für die Installation
7-2. Ausrüstung für die Installation
7-3. Montage

................................................................................................

.........................................................................

.........................................................................

12

14

15
16

17
18
18

1. Allgemeine Informationen

1-1. Produktvorstellung

SNIPE PLATINUM ist ein intelligentes Satelliten-TV-Empfangssystem, das sich automatisch
auf einen voreingestellten Satelliten ausrichten kann, solange sich das System innerhalb des
Footprints des ausgewählten Satelliten bendet.

SNIPE PLATINUM verwendet eine neue ache Antenne mit besserem Empfang als die
reguläre SNIPE-Serie für eine bessere Leistung (Antennengewinn 34,5 dBi), nimmt jedoch
nur den erforderlichen Platz ein, während die erforderlichen Einstellungen mit einem
schlanken und agilen Antennenkörper vorgenommen werden.

Diese Anleitung beschreibt die Funktionen und den Betrieb von SNIPE PLATINUM, einem
automatischen Skew-Satellitensystem mit Fernbedienungsfunktion.
Ein korrekter und sicherer Betrieb des Systems kann nur durch Befolgen der Anweisungen
sowohl für die Installation als auch für den Betrieb sichergestellt werden.

Stellen Sie für den allgemeinen Betrieb sicher, dass das System immer freie Sicht zum
Himmel hat. In Europa benden sich alle Satelliten ungefähr am Äquator. Wenn der
Signalstrahl des Satelliten durch Hindernisse wie Berge, Gebäude oder Bäume unterbrochen
wird, funktioniert das Gerät nicht und es wird kein TV-Signal empfangen.

Weitere Informationen zur allgemeinen Verwendung dieses Geräts erhalten Sie vom
örtlichen Händler.

DEUTSCH - 2

1-2. Bestimmungsgemäße Verwendung

Dieses Produkt wurde für den tragbaren Einsatz oder die feste Installation in Fahrzeugen mit
einer Höchstgeschwindigkeit von 130 km/h entwickelt.
Das Gerät ist so programmiert, dass es automatisch auf geostationäre Fernsehsatelliten zielt.
Die Leistung wird von einem Standard-Fahrzeug-Bordnetz mit einer Nennspannung von
12V versorgt. Verwenden Sie bei Installationen am Fahrzeug ein Stromeingangskabel
(Zigarettenanzünderkabel) zur Stromversorgung.
Für den mobilen Einsatz, optionales Netzteil von SNIPE PLATINUM Hersteller verwendet
werden.
Die Verwendung des Geräts zu anderen als den angegebenen Zwecken ist nicht gestattet.

Beachten Sie bitte folgende Hinweise des Herstellers:

•

Es ist nicht möglich bei diesem Produkt Komponenten hinzuzufügen oder zu entfernen.

•

Es dürfen keine anderen Komponenten, als ursprünglich geliefert, verwendet werden.

•

Um die Installation abzuschließen strikt befolgen Sie alle Installationsanleitung in der
mitgelieferten Bedienungsanleitung. Die Nichtbeachtung der Bedienungsanleitung kann
zu Schäden an dem Gerät oder Fahrzeug führen.
Das Produkt erfordert keine regelmäßige Wartung. Alle Servicearbeiten müssen in

•

zugelassenen Servicecentern durchgeführt werden.
Alle relevanten Richtlinien der Automobilindustrie müssen beachtet und eingehalten

•

werden.
Das Produkt darf nur auf soliden Fahrzeugdächern montiert werden.

•

Falls Satellitensystem auf einem Fahrzeug angebracht ist, ist es zu vermeiden, das Fahrzeug

•

in einer Bürstenwaschanlage, Waschstraße oder mit Hochdruckreinigern zu waschen.

1-3. Sicherheitsanweisungen

Bitte lesen Sie sorgfältig die Bedienungsanleitung und befolgen Sie die Anweisungen i n
diesem Handbuch und verwenden antenne für den vorgesehenen Zweck.
Stellen Sie bei der Montage antenne bitte sicher, dass die Montage mit den
Kabel erfolgt, und dass diese Kabel nicht in irgendeiner Weise verändert wurden.
Falls das Gerät im Ausland betrieben wird, beachten Sie bitte die dafür geltenden gesetzlichen
Bestimmungen. Sie übernimmt als Nutzer des Geräts die Verantwortung dafür, das Gerät in
Beachtung der relevanten Gesetze und Vorschriften zu betreiben.
Der Hersteller haftet nicht für Verluste oder Schäden, die durch Anschluss an
Stromquellen, Einsatz falscher Anschlusskabel oder unsachgemäße Installation mittelbar oder
unmittelbar an dem Gerät, Fahrzeug oder anderen Geräten entstanden sind.

DEUTSCH - 3

mitgelieferten

ungeeigneten

2. Verpackungsinhalt

2-1. Lieferumfang

Haupteinheit Montageplatte

FernbedienungshalterungFernbedienung

PI-Kabel - 1,5 m

Inbusschlüssel

Die tatsächlichen Komponenten können sich von den obigen Bildern unter-

※

Basispolster

M6 × 15(8), M4 ×20(14)

Stromversorgungskabel

(Zigarettenanzünder-Kabel)

Bedienungsanleitung

PI-box

Signalkabel - 12m

(x2 für optionale 2 Ausgänge)

KabelverschraubungKabelhalter

Netzteil

(Optional)

scheiden.
Das Gerät kann mit einer Autobatterie versorgt werden. Um ein Kabel für die

※

Stromversorgung herstellen, schneiden Sie den Zigarettenanzünder ab und
entfernen die Isolierung der Kupferkabel.
Nur ein Netzteil des Herstellers der SNIPE Serie stellt die korrekte Funktion sicher

※

und sollte verwendet werden.
Netzteil muss separat erworben werden. Bitte fragen Sie lokalen Händler/Laden

※

für weitere Informationen.

DEUTSCH - 4

2-2. Teilebezeichnung

Haupteinheit

Verriegelung

Antenne

Neigunng/Drehung

Erhebung

Hauptkorper

Sockel

Montageplatte

zu empfänger (optional)

zu PI-box ("ANT" Port)

PI-box Fernbedienung

HOME LED

POWER LED

HOME-Taste

POWER-Taste

Befestigungsloch

LNB

Flüssigkristallanzeige

Koppeln Antenne mit

BT-Taste

Fernbedienung

Power-Taste

Home-Taste

Set-Taste

Pfeiltaste

DiSEqC-Taste

Halterung

Power

zu empfänger

Zur Haupteinheit

DEUTSCH - 5

3. Bedienungsanweisungen

3-1. Anschlussdiagramm

PI-box

Fernbedienung Mobile Applikation

Stromeingangskabel

Zigarrenheber

Signalkabel (12 m)

Haupteinheit

PI-Kabel (1,5 m)

STB (Empfänger)

Fernseher

Zündung

* Schalten Sie den PI-box, nachdem alle Kabel Verbindungen hergestellt sind.
* Wenn die Antenne nicht verwendet wird, schalten die PI-box ausgeschaltet.

Mobiler Einsatz

Bringen 4 Basispolster an der Bodenplatte.

DEUTSCH - 6

3-2. Functional description

1. PI box

HOME LED

POWER LED

HOME-Taste

POWER-Taste

Power

Befestigungsloch

zu empfänger

Zur Haupteinheit

A. HOME-Taste / HOME-LED (Blau)

Wenn die Home-Taste gedrückt wird, bewegt sich die Antenne in die Home-Position

i.

Die HOME-LED leuchtet, wenn sich die Antenne in der Ausgangsposition bendet, und blinkt,

ii.

wenn die Antenne von einer anderen Position in die Ausgangsposition bewegt wird

B. POWER-Taste / POWER-LED (Rot)

i. POWER Ein- / LED Ein-

Drücken Sie die POWER-Taste, um die PI-Box einzuschalten und die Antenneneinheit mit Strom zu

a.

versorgen

ii. POWER Aus- / LED Aus-

Um den PI auszuschalten, müssen Sie zuerst die STB ausschalten

a.

Wenn die STB ausgeschaltet ist, halten Sie die POWER-Taste länger als 3 Sekunden gedrückt,

b.

um die Stromversorgung auszuschalten. (Power-LED aus)
Bendet sich die Antenne zu diesem Zeitpunkt nicht in der HOME-position (z. B. in Richtung
des Satelliten), wird die PI-Box ausgeschaltet, nachdem die Antenne in die HOME-position
gebracht wurde

Wenn die STB nicht ausgeschaltet ist, schaltet sich die PI-Box auch beim Drücken des

c.

Netzschalters nicht aus und die POWER-LED blinkt, um anzuzeigen, dass die STB einges­chaltet ist.
Zu diesem Zeitpunkt schaltet sich der PI nicht aus und nur die Antenne bewegt sich in die
HOME-position.

C. Grundfunktionen

i. Energiesparmodus

Beim Empfang eines Sendesignals oder wenn sich die Antenne in der Ausgangsposition

a.

bendet, arbeitet die Antenne nur mit dem Strom von der STB

Bei der Suche nach einem Satelliten oder wenn sich die Antenne bewegt, wechselt sie

b.

automatisch zu dem Strom von der PI-Box

DEUTSCH - 7

2. Fernbedienung

B. BT-Einstellung

i. BT-Taste

a.

Drücken Sie die BT-Taste, um zum BT-Einstellungsbildschirm zu wechseln. Mit dem Pfeil zur
gewünschten Funktion wechseln und mit der SET-Taste

b.

Halten Sie die BT-Taste länger als 5 Sekunden gedrückt, um die Fernbedienung zurückzusetzen

SELECT MAC

WP - E9 : FC : E4

PRESS SET

Flüssigkristallanzeige

Koppeln Antenne mit Fernbedienung

BT-Taste

Power-Taste
Home-Taste

Set-Taste

Pfeiltaste

DiSEqC-Taste

Halterung

A. Schlafmodus – Energiesparmodus

Wenn es länger als 15 Sekunden nicht

i.

verwendet wird, wechselt es in den
Energiesparmodus. (Wenn die Batterie in
die Fernbedienung eingelegt ist)

Um aus dem Energiesparmodus

ii.

zurückzukehren, drücken Sie nur die
SET-Taste.

Wenn Sie Antenne und Fernbedienung zum ersten Mal verwenden oder die in der
Fernbedienung gespeicherte Antennenliste löschen, erscheint eine Liste der
Produkte, die angeschlossen werden können.
Drücken Sie die linke und rechte Taste auf der Fernbedienung, um die MAC-Adresse
Ihrer Antenneneinheit auszuwählen, und drücken Sie die SET-Taste, um eine
Verbindung zur Fernbedienung herzustellen

SNIPE PLATINUM hat zwei MAC-Adressen, also müssen Sie genau nach der
Verwendung auswählen

WP - XX : XX : XX

MAC-Adresse der PI BOX von SNIPE PLATINUM.
Wenn Sie Antenne und Fernbedienung zum ersten Mal
verwenden, müssen Sie eine MAC-Adresse auswählen,
die mit WP beginnt

WM - XX : XX : XX

MAC-Adresse beginnend mit WM wird für spezielle
Operationen verwendet und sollte nicht in allgemeinen
Situationen ausgewählt werden.
Einzelheiten nden Sie unter [G. Zusatzfunktion]

W - XX : XX : XX W - XX : XX

or

Bei Verwendung allgemeiner
Bedienvorgänge wird es auf
dem Fernbedienungsbild­schirm abgekürzt angezeigt

BT SET

REMOVE MAC

PRESS SET

Löschen Sie die in der Fernbedienung gespeicherte MAC-Adresse der Antenne.
Wird verwendet, um eine Verbindung zu anderen Produkten herzustellen

DEUTSCH - 8

C. Power-Taste

i. EINSCHALTEN

Wenn Sie die POWER-Taste auf der Fernbedienung drücken, schaltet sich der PI ein und die

a.

Antenne wird eingeschaltet

W - E9 : FC

Press POWER

Wird angezeigt, wenn PI ausgeschaltet ist. Wenn Sie den Netzschalter drücken,
ändert sich der Bildschirm wie unten gezeigt

W - E9 : FC

Wird angezeigt, wenn PI eingeschaltet ist (erscheint etwa 2 Sekunden lang)

PI POWER ON

ii. AUSSCHALTEN

Drücken Sie die Power-Taste der Fernbedienung und halten Sie sie länger als 3 Sekunden gedrückt,

a.

um die PI-Box auszuschalten, nachdem die Antenne in die HOME-position bewegt wurde

Um die PI-Box auszuschalten, müssen Sie zuerst die STB ausschalten.

b.

Die Zustände der STB-Strom können auf dem Fernbedienungsbildschirm überprüft werden

W - E9 : FC

Wird angezeigt, wenn die PI (Antenne) ausgeschaltet ist

Press POWER

W - E9 : FC

Now STB On

Zeigt an, dass der PI nicht ausgeschaltet werden kann, weil die STB eingeschaltet
ist (erscheint etwa 1 Sekunde lang)

Home

Wenn die STB ausgeschaltet ist, drücken Sie die POWER-Taste der Fernbedienung. Die Strom des PI

c.

wird ausgeschaltet, nachdem die Antenne in die HOME-position gebracht wurde (wenn sich die
Antenne nicht in der HOME-position bendet).

Wenn die STB nicht ausgeschaltet wird, schaltet sich die PI BOX auch dann nicht aus, wenn Sie die

d.

Netztaste auf der Fernbedienung drücken, und der Fernbedienungsbildschirm zeigt an, dass die
STB eingeschaltet ist. Zu diesem Zeitpunkt schaltet der PI nicht ab und nur die Antenne bewegt
sich in die HOME-position

D. Grundfunktionen

CONNECTING

Remote control

Version : XX

W - E9 : FC

Connected

Die Fernbedienung sucht automatisch nach einer Antenneneinheit in der Nähe.
Wenn bereits eine Antenne angeschlossen wurde, schließen Sie diese sofort an

Wenn die Fernbedienung und die Antenne angeschlossen sind, wird die Meldung
„Connected” angezeigt

DEUTSCH - 9

W - E9 : FC

ASTRA 1

Home

E. DiSEqC-Einstellung

W - E9 : FC D

ASTRA 1

Die MAC-Adresse der angeschlossenen Antenne, der für die Antenne eingestellte
Satellitenname und der aktuelle Status werden angezeigt.
Drücken Sie die linke oder rechte Pfeiltaste, um den gewünschten Satelliten
auszuwählen und drücken Sie die SET-Taste, um nach dem Satelliten zu suchen.

HOME - Wenn sich die Antenne in der HOME-position bendet
Searching - Wenn die Antenne nach Satelliten sucht
Found SAT - Wenn die Satellitensuche abgeschlossen ist
Mov To Home - Die Antenne bewegt sich in die HOME-position

Durch Drücken der DiSEqC-Taste werden die DiSEqC-Einstellungen der Antennene­inheit geändert.
Der DiSEqC-Modus wird durch das [D]-Zeichen in der ersten Zeile angezeigt

Found SAT

Die DiSEqC-Funktion ist deaktiviert, wenn sich die Antenne in der HOME-Position
bendet.
Um DiSEqC zu verwenden, drücken Sie die DiSEqC-Taste, um die Funktion zu
aktivieren, wenn die Meldung „Searching“ oder „Found SAT“ auf dem Fernbedi­enungsbildschirm erscheint

Wenn der Benutzer die STB für die Verwendung von DiSEqC 1.1 einrichtet, muss die Liste der DiSEqC-Satel­liten in der STB in derselben Reihenfolge eingestellt werden wie die Liste der Satelliten in SNIPE.

Siehe SNIPEs Vorsatelliten für DiSEqC 1.1 unten

NO

LNB

Satellit

10

11

12

1

2

3

4

5

6

7

8

9

LNB 1

LNB 2

LNB 3

LNB 4

LNB 5

LNB 6

LNB 7

LNB 8

LNB 9

LNB 10

LNB 11

LNB 12

Turksat

ASTRA2

ASTRA3

ASTRA1

Hot Bird

Eutelsat 9

ASTRA 4

Thor

Eutelsat 5W

Hispasat

USER1

USER2

DEUTSCH - 10

F. Fehlermeldung

W - E9 : FC D

ASTRA 1

Error ELdn

G. Zusatzfunktion

SELECT MAC

WM - E9 : FC : E4

PRESS SET

Tritt während des Betriebs ein Fehler auf, erscheint der Fehlercode mit der
Fehleranweisung
Error ELdn : EL Bewegung
Error COM : Kommunikationsfehler

Wenn eine Fehlermeldung erscheint, schalten Sie die STB und PI aus, trennen Sie
alle angeschlossenen Kabel und schließen Sie sie wieder an

MAC-Adressen, die mit WM beginnen, werden für spezielle Vorgänge verwendet.
Beim Pairing mit dem Produkt unter Verwendung dieser MAC-Adresse können
andere Funktionen nicht verwendet werden (z. B. Satellitensuche).
Wählen Sie im normalen Betrieb keine andere Option als den Notfallmodus oder
den Firmware-Aktualisierungsmodus

※ Notfallmodus
Wenn die Antenne in einem abnormalen Zustand gestoppt wird und auf der
Fernbedienung „ERROR Com“ angezeigt wird (oder der PI ausgefallen ist), kann die
Antenne durch den folgenden Vorgang in ihre HOME-position zurückgebracht
werden

Anstelle von PI ein weiteres 24V Netzteil direkt an die Antenne anschließen.

1.
(Über Koaxialkabel)
Koppeln Sie, indem Sie eine MAC-Adresse beginnend mit WM- anstelle einer

2.
WP- mit der App oder Fernbedienung auswählen
Wenn Sie die Home-Taste auf der Fernbedienung drücken, kehrt die Antenne in

3.
die Home-Position zurück

3. Mobile App

A. Laden Sie die App aus dem App Store herunter (Android/iOS)

Suchen Sie im App Store nach SELFSAT und laden Sie die App "SAT CONNECT" herunter

Bevor Sie diese App verwenden, müssen Sie die BT- und GPS-Funktion auf Ihrem Smart-Gerät

※

aktivieren.

B. Antenne mit App koppeln

Überprüfen Sie die MAC-Adresse an Ihrer Antenneneinheit (auf der Antenne oder PI-Box /

Schritt 1.

Bedienungsanleitung)

Wenn Sie die heruntergeladene Anwendung ausführen, wird automatisch eine anschließbare

Schritt 2.

Antenneneinheit erkannt

Wählen Sie diejenige aus, die Ihrer Antennen-MAC-Adresse entspricht

Schritt 3.

Es gibt zwei Antennen-MAC-Adressen, eine beginnt mit WM- und eine beginnt mit WP. Für
den Satellitensuchbetrieb muss eine MAC-Adresse ausgewählt werden, die mit WP beginnt

Klicken Sie auf die Schaltäche "Connect", um die Bluetooth-Verbindung zwischen Ihrer

Schritt 4.

Antenneneinheit und dem Smart-Gerät herzustellen

DEUTSCH - 11

C. Grundfunktionen

Einstelltaste

Firmware-Version, Spracheinstellung kann überprüft werden

Statusanzeigefenster

Zeigt den aktuellen Status der Antenne an

Antennenstrom EIN/AUS

Um die Antenne auszuschalten, müssen Sie zuerst die STB
ausschalten.
Schalten Sie die STB aus und drücken Sie dann den POWER-Taste,
um das PI-Box auszuschalten, nachdem sich die Antenne in die

①②③

④⑤⑥

Wird verwendet, um die Antenne in die HOME-position zu bewegen.

①

Die orangefarbene Lampe blinkt während der Fahrt zur Ausgangsposition und die grüne Lampe schaltet
sich ein, nachdem sie vollständig in die Ausgangsposition gefahren ist

Wird für die Suche nach Satelliten verwendet.

②

Wählen Sie den gewünschten Satelliten aus und drücken Sie die Taste, die Antenne sucht danach.
Während der Suche nach einem Satelliten blinkt die orangefarbene Lampe, und wenn ein Satellit gefund­en wird, leuchtet die grüne Lampe

Wird verwendet, um die DiSEqC-Unterstützung der STB einzustellen.

③

Wenn DiSEqC eingestellt ist, leuchtet die orangefarbene Lampe und unterstützt DiSEqC in der STB

HOME-position bewegt hat.
Wird der POWER-Taste gedrückt, während der Receiver nicht
ausgeschaltet ist, bewegt sich die Antenne nur in die HOME-posi­tion und der Strom wird nicht ausgeschaltet

Satellitenauswahlfenster

Wählen Sie einen Satelliten für die Suche aus

Wird verwendet, um die Antenne manuell zu bewegen.

④

Diese Option ist erst nach Abschluss der Satellitensuche verfügbar.
Diese Option ermöglicht das manuelle Verschieben der Antenne, garantiert jedoch keine optimale
Leistung

Wird verwendet, um die Richtung des ausgewählten Satelliten zu überprüfen

⑤

Wird verwendet, um die Firmware der Antenne zu aktualisieren.

⑥

Zum Aktualisieren der Firmware der Antenne, muss eine MAC-Adresse beginnend mit WM- anstelle einer
MAC-Adresse beginnend mit WP- ausgewählt werden.
Die Meldung "NEU" wird angezeigt, wenn eine neue aktualisierte Version von F/W vorliegt
Nach Abschluss des Updates müssen Sie die WM-MAC-Adresse der Antenne entkoppeln und erneut mit
der WP-MAC-Adresse koppeln

DEUTSCH - 12

3-3. Kurzübersicht

1.

Schalten Sie die Fernbedienung ein und wählen Sie das Gerät, das der
MAC-Adresse Ihrer Antenne entspricht.

2.

Wählen Sie mit der linken und rechten Pfeiltaste den Satelliten aus und
drücken Sie die SET-Taste.

3.

Warten Sie, bis die Meldung 'FOUND SAT' auf dem Fernbedienungsbild­schirm erscheint.

4.

Wenn die Satellitensuche abgeschlossen ist, sehen Sie sich die Sendung an.

WARNUNG

Wenn Sie das Gerät physisch bewegen, muss das Gerät in die HOME-Posi­tion zurückgebracht werden, um Schäden zu vermeiden.

Hinweis

SNIPE PLATINUM wird automatisch in die HOME-Position zurückgeklappt,
wenn sich das Fahrzeug bei eingeschaltetem Gerät schneller als 30 km/h
bewegt.
SNIPE PLATINUM unterstützt die Zündfunktion. Bei angeschlossenem
Zündkabel fährt die Antenne beim Starten des Fahrzeugs automatisch in
die HOME-Position.

4. Software-Update

Laden Sie die Sat Connect App aus dem App Store herunter und installieren Sie sie

1.

Schalten Sie den STB(Empfänger) und die PI BOX ein

2.

Koppeln Sie die App mit der Antenne. Zu diesem Zeitpunkt sollte die

SELECT MAC

WM - E9 : FC : E4

PRESS SET

3.
Antenne eine MAC-Adresse auswählen, die mit WM beginnt (anstelle einer
MAC-Adresse, die mit WP- beginnt).

Wählen Sie [F/W Update] aus dem Menü, um die Antenne zu aktualisieren

4.

Nach Abschluss des Updates müssen Sie die WM-MAC-Adresse der

5.
Antenne entkoppeln und erneut mit der WP-MAC-Adresse koppeln

DEUTSCH - 13

5. Störungsbehebung

Es gibt eine Reihe Ursachen, die die Signalempfangsqualität oder den Betrieb des Gerät
beeinträchtigen können. Der folgende Abschnitt befasst sich mit den häugsten
Ursachen und deren eventuellen Lösungen.

A. Keine Funktion beim Einschalten der Antenne

i.

Überprüfen Sie erneut, ob alle Kabelverbindungen korrekt hergestellt wurden.

Überprüfen Sie die Verbindung zwischen Stromversorgung und PI-Box.

­Überprüfen Sie die Verbindung zwischen der PI-Box und der Antenne.

-

Überprüfen Sie, ob das Stromeingangskabel beschädigt wurde.

ii.

Überprüfen Sie die Batteriepolaritäten (+/-).

iii.

Überprüfen Sie, ob die PI-Box eingeschaltet ist (Überprüfen Sie, ob die Power-LED der PI-Box

iv.

leuchtet).

B. Die Fernbedienung lässt sich nicht einschalten

Versuchen Sie, eine andere Taste als die DiSEqC-Taste zu drücken.

i.

Überprüfen Sie, ob der Akku richtig eingelegt ist.

ii.

Überprüfen Sie, ob der Akku der Fernbedienung leer ist.

iii.

C. Der ausgewählte Satellit kann nicht durchsucht werden

i.

Satellitensignale können durch Gebäude oder Bäume blockiert oder beeinträchtigt werden.
Stellen Sie sicher, dass sich in südlicher Richtung keine Hindernisse benden.

Wählen Sie einen anderen Satelliten als Beispiel für Astra3. Wenn dies sperrt, wählen Sie den

ii.

gewünschten Satelliten aus. dh Astra1.

Schalten Sie das Gerät aus und wieder ein und wählen Sie den gewünschten Satelliten aus.

iii.

Schalten Sie den Receiver oder den Fernseher mit DVB-S2-Tuner aus und starten Sie den

iv.

Suchvorgang erneut. Schalten Sie den Receiver oder den Fernseher mit DVB-S2-Tuner erst ein,
nachdem Ihre Sat-Anlage den Satelliten gefunden hat.

D. Mechanische Probleme

i.

Die Antenne hängt in einer bestimmten Position fest und bewegt sich nicht.

­Schalten Sie den Netzschalter aus und wieder ein.

Die Antenne macht während der Bewegung knackende Geräusche und hängt in einer Stellung fest.

ii.

­Schalten Sie den Netzschalter aus und wieder ein. Bei weiter bestehenden Problemen wenden Sie

sich an lokalen Händler/Laden.

D. Weitere Ursachen

i.

Wenn die Kabel des Systems nicht ordnungsmäßig angeschlossen sind, läuft das System nicht
einwandfrei. Im Falle eines Kabelschadens, wenden Sie sich bitte an lokalen Händler/Laden.

DEUTSCH - 14

6. Technische Daten

6-1. Abmessungen

SNIPE PLATINUM

212 mm

PI-box

102 mm

35 mm

Fernbedienung

566 mm

454 mm

129 mm

105 mm

MAX 429 mm
MIN 212 mm

126mm

316mm

355mm

34 mm

28 mm

102 mm

85mm

15 mm50 mm

155 mm

155 mm

69 mm

25 mm

DEUTSCH - 15

6-2. Technische Daten

Modell

Eingangsfrequenz

Polarisation

Antennengewinn

Abmessungen ( W x D x H )

Gewicht

Min EIRP

Winkelbereich (EL/AZ/SK)

Satellitenvermittlungssystem

Satellitensuchzeit

Ausgang

LNB

Spannungsversorgung

Stromverbrauch

Modell

Frequenz

Unterstützt Bluetooth-Version

BLE gewinn

Abmessungen (W x D x H)

Flüssigkristall Abmessungen (L X H)

Batterie

Ausgangsfrequenz

L.O. frequenz

Sendeleistung

Empfangsempndlichkeit

SNIPE PLATINUM

10.7 ~ 12.75 GHz

Horizontal / Vertikal

34.5 dBi @ 12.7 GHz

(ANT) 566 X 367 X 212 mm

(ANT) 11.6 kg / (RCU) 23 g

48 dBW

15° ~ 90° / 360° / -40° ~ +40°

DiSEqC

180 Sekunden (AVG)

1 (Optional 2 Ausgäng)

950 ~ 2,150 MHz

9.75 / 10.6 GHz

DC 12 V

30 W (wahrend des Suchlaufs)

Fernbedienung

2.4 GHz

Ver 4.2

bis zu +3 dBm

bis auf -92 dBm

140 X 50 X 18 mm

128 x 64 Pixel

AAA X 2

DEUTSCH - 16

7. Wohnwagen / Wohnmobil Installations

7-1 . Platzbedarf für die Installation

Achten Sie darauf , dass genügend Platz für die fach SNIPE PLATINUM, ebenso wie für den
Betriebsbereich ( Aktionsradius ).

Fahrzeugheck

56.6 cm

Drehachse des Gerats

38.7 cm

33.8 cm

17.8 cm

A : Radius 22.5cm

Höhe: bis 12.9cm

Fahrzeugheck

B : Radius 32cm

Hohe: bis 20.1cm

Fahrzeugheck

20.9 cm

16.9 cm

21.5 cm

12.9 cm

DEUTSCH - 17

7-2. Ausrüstung für die Installation

10

7

5

12

※ Montageplatte Richtung

9

14

13

1

8

11

2

3

4

6

5

Fahrtrichtung

7-3. Montage

A. Montageplatte Installation auf dem Autodach

1

Silikon

2

Inbusschlüssel

3

Reiniger

4

Abdeckband

5

Bohrmaschine

6

2mm Bohrer, über 20mm Bohrer

7

Montageplatte

8

M6 × 15(8), M4 × 20(14)

9

PI-box

10

PI-kabel (1,5m)

11

Signalkabel (12 m)

12

Fernbedienung, Fernbedienunghalterung

13

Stromversorgungskabel (Zigarettenanzunder-Kabel)

14

Kabelverschraubung & Kabelhalter

A-1

Reinigen Sie die Oberache mit Reiniger

A-3

Bringen abdeckband um die Montageplatte
neben 5mm

A-2

FRONT

Suchen Montageplatte in der Mitte Autodach

A-4

Beiseite legen Montageplatte zum Silikon
innerhalb der angeschlossenen abdeckband,
aber lassen Sie 2cm innen Lücke von der Linie

DEUTSCH - 18

B. Montieren Sie 7pcs der M4x20 Schraube der Montageplatte zu befestigen

B-1

B-2

Platzieren Sie das Montageplatte auf der Silikon, und
machen 7 Bohrungen (2 mm) mit einer Bohrmaschine

B-3

Montieren Sie 7pcs der M4x20 Silikon re-auftragen die Montagebolzen oben

Silikon auftragen auf den Löchern

B-4

C. Silikon auftragen zwischen Montageplatte und abdeckband

C-1

Silikon auftragen rund Montageplatte Kante

C-2

Aufgeräumter Silikonoberäche

C-3

Das abdeckband entfernen und trocknen
lassen

C-4

Bereiten Sie die Antenne platzieren auf den
aufrechten acht(8) Bolzen

DEUTSCH - 19

D. Befestigen Sie die Montageplatte mit 4 Stück Schrauben mit Inbusschlüssel

D-2D-1

Teile erforderlich, Inbusschlüssel und acht (8)
der M6 × 15 Bolzen

Legen Sie das Antenne auf der Montageplatte
und fest anziehen jeder der Bolzen mit
Inbusschlüssel

E. Kabelhalter Installation 1

E-1

ca. 30cm

Platzieren Sie den Kabelhalter 30cm von der hinteren Mitte der Antenne entfernt. Bringen Sie
Abdeckband 5mm von der Außenseite des Halters entfernt an

E-2

E-3

Ein 20 mm Loch in der Mitte des Klebebandes
bohren

Stellen Sie sicher, dass die Lochgröße so
minimal ist, sodass ein Kabel durchgezogen
werden kann

DEUTSCH - 20

F. Kabelhalter Installation 2

F-1

Signalkabel, Kabelhalter und Kabelverschraubung sind erforderlich

F-2

Das Kabel an den Kabelhalter aufstellen, wie oben abgebildet

F-4F-3

Den Kabelhalter in die Klebebandmarkierungen
einsetzen. Drei (3) 2 mm Löcher bohren

Das Silikon um Kabelhalter herum und auf die
Oberseite der Schrauben für Wasserdichtigkeit
aufbringen

DEUTSCH - 21

Den Kabelhalter am Fahrzeugdach mit drei(3)
M4x20 Schrauben an den Bohrlöchern befestigen

F-6F-5

Die Kabel anschließen und das abdeckband
entfernen, danach Silikon vor dem Trocknen
entfernen

G. PI-box, Fernbedienung und Fernbedienunghalterung Installation

G-1

G-2

Nehmen Sie ein Stromversorgungskabel und
stecken Sie es in Zigarettenanzünder (12V
Steckdose) ein

G-3

Zündung

12V DC

Passen Sie die Polaritäten der Stromkabel an
die Polaritäten der Batterie an, rot an rot /
schwarz an schwarz und weißes Zündkabel an
den Zündanschluss des Fahrzeugs

G-5

Stellen Sie den PI-box auf und schließen Sie die
Kabel an den PI-box (Strom-, Signal- und
PI-kabel) ein

Für die Stromversorgung von der Autobatterie
machen Sie den Zigarrenstecker stromlos, um
innere drei Kabel herauszunehmen und
loskoppeln, um Kupferkabel herauszunehmen

G-4

STB

(Empfänger)

ca. 1,5 m

Befestigen Sie die PI Box dort, wo sie mit zwei
(2) M4x20-Schrauben befestigt werden soll

G-6

Befestigen Sie die Fernbedienungshalterung
dort, wo sie mit zwei (2) M4x20-Schrauben
befestigt werden soll

DEUTSCH - 22

Table des matières

1. Informations générales

1-1. Introduction
1-2. Utilisation et fonctionnement
1-3. Notice de sécurité

2. Contenu

2-1. Accessoires Inclus
2-2. Nom des pièces

3. Instructions de fonctionnement

3-1. Diagramme de Connection
3-2. Description fonctionnelle
3-3. Référence rapide

.............................................................................................

..........................................................................

.......................................................................................

......................................................................................

.........................................................................................

.............................................................................

...............................................................................

.......................................................................................

2
3
3

4
5

6
7

13

4. Mise à jour programme .......................................................................

5. Solutions aux problèmes

....................................................................

6. Spécications

6-1. Dimension
6-2. Spécications

..............................................................................................

...........................................................................................

7. Caravane / Camping Installation

7-1. Espace necessaire pour l'installation
7-2. L'équipement pour l'installation
7-3. Instruction pour l'installation

...................................................................

........................................................................

...........................................................................

13

14

15
16

17
18
18

1. Informations générales

1-1. Introduction

SNIPE PLATINUM est un système de réception de télévision par satellite intelligent qui peut

s'aligner automatiquement sur un satellite préréglé tant que le système est situé dans

l'empreinte du satellite sélectionné.

SNIPE PLATINUM applique une nouvelle antenne plate avec une meilleure réception que la

série SNIPE régulière pour de meilleures performances (gain d'antenne 34,5 dBi), mais

n'occupe toujours que l'espace requis tout en eectuant les ajustements nécessaires avec

un corps d'antenne mince et agile.

Ces instructions décrivent les fonctions et le fonctionnement du SNIPE PLATINUM, système

satellite à inclinaison automatique avec fonction de télécommande.

Un fonctionnement correct et sûr du système ne peut être garanti qu'en suivant les instruc-

tions, tant pour l'installation que pour le fonctionnement.

Pour un fonctionnement général, veuillez vous assurer que le système a toujours une vue

dégagée vers le ciel. En Europe, tous les satellites sont dans une position approximative sur

l'équateur. Si le faisceau du signal du satellite est interrompu par des obstacles tels que des

montagnes, des bâtiments ou des arbres, l’unité ne fonctionnera pas et aucun signal TV ne

sera reçu.

Pour plus d'informations sur l'utilisation générale de cet appareil, consultez votre revendeur

local pour obtenir de l'aide.

FRANÇAIS - 2

1-2. Utilisation et fonctionnement

Ce produit a été conçu pour une utilisation portable ou une installation xe sur des véhicules
à une vitesse maximale de 130 km/h.
L'unité est programmée pour viser automatiquement les satellites de télévision géostation­naires.
L'alimentation est fournie par un systeme electrique de vehicule standard avec une tension
nominale de 12V. Pour les installations sur le vehicule, utilisez un cable d'entree d'alimenta­tion (cable allume-cigare) pour fournir l'alimentation.
Pour une utilisation portable, l'adaptateur d'alimentation en option produit par le fabricant
SNIPE PLATINUM doit être utilisé.
L'utilisation de l'équipement à d'autres ns que celles spéciées n'est pas autorisée.

Merci de noter également les instructions suivantes fournies par le fabricant:

•

Il est impossible d'ajouter ou de supprimer des composants sur ce produit.

•

L'utilisation d'autres composants autres que ceux fournis initialement.

•

Pour terminer l'installation, l'installateur doit suivre strictement les instructions que le mode
d'emploi fourni. Défaut de suivre le mode d'emploi peut causer des dommages à l'appareil ou
votre véhicule.

•

Le produit ne nécessite pas d'entretien régulier; Tout service doit être eectué dans les centres
de services agréés.

•

Toutes les directives de l'industrie automobile doivent être observées et respectées.

•

L'équipement ne doit être installé que sur les toits des véhicules solides.

•

Évitez de nettoyer le véhicule avec le système de satellites monté dans une station de lavage
automatique de voiture ou avec un nettoyeur à haute pression.

1-3. Notice de sécurité

Veuillez s’il vous plaît à lire attentivement et suivre les instructions de fonctionnement

dans ce manuel et utiliser le SNIPE PLATINUMpour son usage prévu.

Lors de l'installation de SNIPE PLATINUM, assurez vous s'il vous plaît que l'installation est

eectuée avec les câbles fournis et que les câbles ne soient en aucune façon modiés.

En tant d'utilisateur de cet équipement, vous êtes responsable de veiller au respect des

lois et des règlements pertinents.

Le fabricant décline toute responsabilité pour les dommages directs ou indirects subi par

le système lui-même, les véhicules à moteur ou d'autres équipements ou de biens

résultant de la connexion de systèmes de batteries inappropriées ou d'installation /

câblage par erreur.

FRANÇAIS - 3

2. Contenu

2-1. Accessoires Inclus

Unité principale Plaque de montage

Support de télécommandeTélécommande

Câble PI - 1,5m

Clé de montage

Les photos ci-dessus sont pas contractuelles avec les compsants actuels.

※

L’appareil permet d’obtenir de la puissance à partir d’une batterie de voiture.

※

Coussin de la Base

M6 × 15(8), M4 ×20(14)

Câble d'entrée d'alimentation

(Adaptateur allume-cigare)

Manuel d'utilisation

Boîtier PI

Câble de signal - 12m

(x2 pour les sorties jumelles optionnelles)

Presse-étoupeSupport de câble

Adaptateur (optionel)

Pour élaborer un câble d’entrée d’alimentation pour le branchement direct,
coupez la lumière de la cigarette et détacher pour prendre les câbles en cuivre.
Seul un adaptateur d’alimentation produit par le fabricant de séries SNIPE est

※

garanti et doit être utilisé.
L’adaptateur d’alimentation doit être acheté séparément. Veuillez, s’il vous plait,

※

contacter un revendeur / un magasin local pour plus d’informations.

FRANÇAIS - 4

2-2. Nom des pièces

Unité principale

Loquet

Antenne

Élévation

Maintenir le corps

Base

Plaque de montage

au récepteur (optionnel)

au Boitier PI (port "ANT")

Boîtier PI Télécommande

Voyant LED de HOME

Voyant LED de POWER

Bouton HOME

Bouton POWER

(d'alimentation)

Trou de support

de Boîtier PI

Port d'alimentation

LNB

Pivot d'inclinaison

Écran à distance

Touche BT

Couplage d'antenne
avec télécommande

Touche POWER

(d'alimentation)

Touche HOME

Touche SET

Touches de èches

Touche DiSEqC

de télécommande

Support

Câble de PI vers récepteur

Câble de signal vers l'unite principale

FRANÇAIS - 5

3. Instructions de fonctionnement

3-1. Diagramme de Connection

Télécommande Application mobile

Boîtier PI

Câble d'entrée d'alimentation

Adaptateur allume-cigare

Câble de signal (12 m)

Unité principale

Câble de PI (1,5m)

Récepteur satellite

Tél é

Allumage

Allumez la puissance Boitier PI après toutes les connexions des câbles sont complets.
Lorsque vous n'utilisez pas l'antenne, coupez l'alimentation Boitier PI.

Utilisation pour la portabilité

Monter 4 Coussin de la Base en dessous de la plaque.

FRANÇAIS - 6

3-2. Description fonctionnelle

1. Boîtier PI

Voyant LED de HOME

Voyant LED de POWER

TBouton HOME

Bouton POWER (d'alimentation)

Port d'alimentation

Trou de support de Boîtier PI

Câble de PI vers récepteur

Câble de signal vers l'unite principale

A. Bouton HOME / LED d’HOME (Bleu)

Lorsque le touche Home est enfoncé, l'antenne se déplace vers la position d'accueil

i.

La LED d’HOME s'allume lorsque l'antenne est dans la position initiale et clignote lorsque

ii.

l'antenne est déplacée vers la maison depuis une autre position

B. Bouton POWER / LED d'alimentation (Rouge)

i. Allumer d'alimentation / LED d'alimentation allumée

Appuyez sur le Bouton POWER pour allumer le boîtier PI et alimenter l'antenne.

a.

ii. Éteindre d'alimentation / LED d'alimentation éteinte

Pour couper l'alimentation PI, vous devez d'abord couper l'alimentation STB

a.

Lorsque l'alimentation du STB est éteinte, appuyez sur le bouton POWER et maintenez-le

b.

enfoncé pendant plus de 3 secondes pour éteindre l'appareil. (LED d'alimentation éteinte)

- A ce stade, si l'antenne n'est pas dans sa position d'HOME (par exemple lorsqu'elle se dirige
vers le satellite), l'alimentation est coupée une fois l'antenne déplacée vers la position
d'HOME

Si le STB n'est pas éteint, la PI BOX ne s'éteint pas même lorsque le bouton d'alimentation est

c.

enfoncé et la LED d'alimentation clignote pour indiquer que le STB est sous tension.

- A ce moment, le PI ne s'éteint pas et seule l'antenne se déplace vers la position d'HOME

C. Fonctions de base

i. Mode économie d'énergie

Lors de la réception d'un signal de diusion ou lorsque l'antenne est en position d'HOME,

a.

l'antenne ne fonctionne qu'avec le courant du STB

Lors de la recherche d'un satellite ou lorsque l'antenne se déplace, elle passe automatique-

b.

ment à la connexion avec PI

FRANÇAIS - 7

2. Télécommande

Écran à distance

B. Réglage BT

i. Touche BT

a.

Appuyez sur le touche BT pour passer à l'écran de réglage BT. Appuyez sur la èche pour passer à
la fonction souhaitée et réglez avec le touche SET

b.

Appuyez sur le touche BT et maintenez-le enfoncé pendant plus de 5 secondes pour réinitialiser la
télécommande

SELECT MAC

WP - E9 : FC : E4

PRESS SET

Couplage d'antenne avec télécommande

Touche POWER (d'alimentation)

Support de télécommande

Touche BT

Touche HOME

Touche SET

Touches de èches

Touche DiSEqC

A. Mode veille – mode d'économie de batterie

Lorsqu'il n'est pas utilisé pendant plus de 15

i.

secondes, il passe en mode d'économie
d'énergie. (Lorsque la pile est insérée dans la
télécommande)

Pour quitter le mode veille, appuyez

ii.

uniquement sur le Touche SET

Lorsque vous utilisez l'antenne et la télécommande pour la première fois ou lorsque
vous supprimez la liste des antennes stockée dans la télécommande, une liste des
produits pouvant être connectés s'ache.
Appuyez sur les boutons gauche et droit de la télécommande pour sélectionner
l'adresse MAC de votre antenne et appuyez sur le touche SET pour vous connecter
à la télécommande

SNIPE PLATINUM dispose de deux adresses MAC, il faut donc bien choisir en
fonction de l'utilisation.

WP - XX : XX : XX

Adresse MAC de la PI BOX de SNIPE PLATINUM
Lorsque vous utilisez l'antenne et la télécommande pour
la première fois, vous devez sélectionner une adresse
MAC commençant par WP

WM - XX : XX : XX

L'adresse MAC commençant par WM est utilisée pour des
opérations spéciales et ne doit pas être sélectionnée dans
des situations générales.
Pour plus de détails, reportez-vous à [G. Fonction supplé­mentaire]

W - XX : XX : XX W - XX : XX

or

Lors de l'utilisation des
opérations générales, il
s'ache en abrégé sur l'écran
de la télécommande

BT SET

REMOVE MAC

PRESS SET

Supprime l'adresse MAC de l'antenne stockée dans la télécommande.
Utilisé lors de la connexion à d'autres produits

FRANÇAIS - 8

C. Touche POWER

i. ALLUMER

Lorsque vous appuyez sur le touche POWER de la télécommande, le PI s'allume et l'antenne est

a.

allumée

W - E9 : FC

Indiqué lorsque PI est désactivé. Lorsque vous appuyez sur le bouton d'alimenta­tion, l'écran change comme indiqué ci-dessous

Press POWER

W - E9 : FC

Indiqué lorsque l'alimentation PI est allumée
(apparaît pendant environ 2 secondes)

PI POWER ON

ii. ÉTEINDRE

Appuyez et maintenez enfoncé le bouton POWER de la télécommande pendant plus de 3

a.

secondes, le PI s'éteindra une fois que l'antenne se sera déplacée vers la position d'HOME

Pour couper l'alimentation PI, vous devez d'abord couper l'alimentation STB.

b.

Vous pouvez vérier l'état d'alimentation du STB sur l'écran de la télécommande

W - E9 : FC

Indiqué lorsque l'alimentation PI (alimentation de l'antenne) est désactivée

Press POWER

W - E9 : FC

Now STB On

Indiqué que le PI ne peut pas être éteint car le STB est sous tension (apparaît
pendant environ 1 seconde)

Home

Lorsque l'alimentation du STB est coupée, appuyez sur le touthe POWER de la télécommande,

c.

l'alimentation du PI est coupée une fois que l'antenne est déplacée vers la position d'HOME

Si l'alimentation du STB n'est pas coupée, la PI BOX ne s'éteindra pas même si vous appuyez sur le

d.

touthe POWER de la télécommande, et l'écran de la télécommande indique que le STB est sous
tension. À ce stade, le PI ne s'éteint pas et seule l'antenne se déplace vers la position d'HOME.

D. Fonctions de base

CONNECTING

Remote control

Version : XX

W - E9 : FC

Connected

La télécommande recherche automatiquement l'antenne à proximité.
S'il y a déjà une antenne connectée, la connexion sera eectuée immédiatement

Lorsque la télécommande et l'antenne sont connectées, un message « Connected
» apparaît

FRANÇAIS - 9

W - E9 : FC

ASTRA 1

Home

E. Réglage DiSEqC

W - E9 : FC D

ASTRA 1

Found SAT

Lorsque l'utilisateur congure le STB pour utiliser DiSEqC 1.1, la liste des satellites DiSEqC dans le STB doit
être dénie dans le même ordre que la liste des satellites dans SNIPE.

Reportez-vous aux pré-satellites de SNIPE pour DiSEqC 1.1 ci-dessous

NO

L'adresse MAC de l'antenne connectée, le nom du satellite déni pour l'antenne et
l'état actuel sont achés.
Appuyez sur la touche échée gauche ou droite pour sélectionner le satellite
souhaité et appuyez sur la touche SET pour rechercher le satellite

HOME - Lorsque l'antenne est en position initiale
Searching - Lorsque l'antenne recherche des satellites
Found SAT - Lorsque la recherche de satellite est terminée
Mov To Home - l'antenne se deplacera vers la position d'HOME

Appuyez sur le touche DiSEqC pour modier les paramètres DiSEqC de l'antenne.
Le mode DiSEqC est indiqué par la marque [D] sur la première ligne.

La fonction DiSEqC est désactivée lorsque l'antenne est en position d’HOME.
Pour utiliser DiSEqC, appuyez sur le touche DiSEqC pour activer la fonction lorsque
le message « Searching » ou « Found SAT » apparaît sur l'écran de la télécommande

LNB

Satellite

10

11

12

1

2

3

4

5

6

7

8

9

LNB 1

LNB 2

LNB 3

LNB 4

LNB 5

LNB 6

LNB 7

LNB 8

LNB 9

LNB 10

LNB 11

LNB 12

Turksat

ASTRA2

ASTRA3

ASTRA1

Hot Bird

Eutelsat 9

ASTRA 4

Thor

Eutelsat 5W

Hispasat

USER1

USER2

FRANÇAIS - 10

F. Message d'erreur

W - E9 : FC D

ASTRA 1

Error ELdn

G. Fonction supplémentaire

SELECT MAC

WM - E9 : FC : E4

PRESS SET

Si une erreur se produit pendant le fonctionnement, le code d'erreur apparaît

Error ELdn : Mouvement EL
Error COM : Erreur de communication

Si un message d'erreur apparaît, coupez l'alimentation du STB et du PI, débranchez
tous les câbles connectés et rebranchez-les

Les adresses MAC commençant par WM sont utilisées pour des opérations
spéciales. Lors du couplage avec le produit à l'aide de cette adresse MAC, d'autres
fonctions ne peuvent pas être utilisées (comme la recherche de satellite).
Ne pas sélectionner en fonctionnement normal, autre que le mode d'urgence ou le
mode de mise à jour du micrologiciel.

※ Mode d'urgence
Si l'antenne est arrêtée dans un état anormal avec 'ERROR Com' aché sur la
télécommande (ou si le PI est en panne), l'antenne peut être ramenée à sa position
d'HOME par le processus suivant

Au lieu de PI, connectez une autre alimentation 24V directement à l'antenne. (Par

1.
câble coaxial)
Associez-le en sélectionnant une adresse MAC commençant par WM- au lieu

2.
d'une adresse MAC commençant par WP avec l'application ou la télécommande
Lorsque vous appuyez sur le bouton d'accueil de la télécommande, l'antenne

3.
revient à la position d'HOME

3. Application mobile

A. Téléchargez l'application depuis l'App Store (Android/iOS)

Recherchez SELFSAT sur l'App Store et téléchargez l'application "SAT CONNECT"

Avant d'utiliser cette application, vous devez activer les fonctions BT et GPS sur votre appareil

※

intelligent.

B. Couplage de l'antenne avec l'application

Vériez l'adresse MAC de votre antenne (sur l'antenne ou le boîtier PI / Manuel d'utilisation)

étape 1.

Lorsque vous exécutez l'application téléchargée, une antenne connectable est automatique-

étape 2.

ment détectée

Sélectionnez celle qui correspond à l'adresse MAC de votre antenne

étape 3.

Il existe deux adresses MAC d'antenne, l'une commençant par WM- et l'autre commençant par
WP.
Pour l'opération de recherche par satellite, vous devez sélectionner une adresse MAC
commençant par WP

Cliquez sur le bouton « connecter » pour terminer la connexion BT entre votre antenne et votre

étape 4.

appareil intelligent

FRANÇAIS - 11

C. Fonctions de base

Touche Paramètres

La version du micrologiciel et les paramètres de langue peuvent
être vériés

Fenêtre d'achage d'état

Indique l'état actuel de l'antenne

Touche POWER : ALLUMER/ÉTEINDRE de l'antenne

Pour éteindre l'antenne, vous devez d'abord éteindre le STB.
Si le thuche POWER est enfoncé alors que le récepteur est éteint,
l'antenne sera éteinte une fois que l'antenne se sera déplacée vers
la position HOME.

①②③

④⑤⑥

Utilisé pour déplacer l'antenne vers la position d'origine.

①

Le voyant orange clignote pendant le déplacement vers la maison et le voyant vert s'allume une fois qu'il
s'est complètement déplacé vers la position initiale

Utilisé pour rechercher des satellites.

②

Sélectionnez le satellite souhaité et appuyez sur le bouton, l'antenne le recherchera. Lors de la recherche
d'un satellite, le voyant orange clignote, et lorsqu'un satellite est trouvé, le voyant vert s'allume

Utilisé pour dénir la prise en charge DiSEqC du décodeur.

③

Lorsque DiSEqC est déni, le voyant orange s'allume et prend en charge DiSEqC dans le décodeur

Si le touche POWER est enfoncé alors que le récepteur n'est pas
éteint, l'antenne se déplace uniquement vers la position d'HOME et
ne s'éteint pas

Fenêtre de sélection des satellites

Sélectionnez le satellite que vous souhaitez rechercher

Utilisé pour déplacer l'antenne manuellement.

④

Cette option n'est disponible qu'après avoir terminé la recherche par satellite.
Cette option permet de déplacer manuellement l'antenne, mais elle ne garantit pas des performances
optimales

Utilisé pour vérier la direction du satellite sélectionné

⑤

Utilisé pour mettre à jour le rmware de l'antenne.

⑥

Pour mettre à jour le F/W, vous devez sélectionner une adresse MAC commençant par WM- au lieu d'une
adresse MAC commençant par WP-.
Le message "NOUVEAU" apparaît lorsqu'il y a une nouvelle version mise à jour de F/W.
Une fois la mise à jour terminée, vous devez dissocier l'adresse WM-MAC de l'antenne et la ré-associer
avec l'adresse WP-MAC

FRANÇAIS - 12

3-3. Référence rapide

Allumez la télécommande et sélectionnez l'unité qui correspond à l'adres-

1.
se MAC de votre antenne.
Utilisez les touches échées gauche et droite pour sélectionner le satellite

2.
et appuyez sur la touche SET.
Attendez que le message « FOUND SAT » apparaisse sur l'écran de la

3.
télécommande.
Une fois la recherche de satellite terminée, regardez l'émission.

4.

ATTENTION

Lorsque vous déplacez physiquement l'unité, celle-ci doit être remise en
position HOME pour éviter tout dommage

Noter

SNIPE PLATINUM sera automatiquement replié en position HOME si le
véhicule se déplace à plus de 30 km/h lorsque l'unité est alimentée.
SNIPE PLATINUM prend en charge la fonction d'allumage. Si le câble
d'allumage est connecté, l'antenne se déplace automatiquement vers la
position HOME lorsque le véhicule démarre.

4. Mise à jour du logiciel

Téléchargez et installez l'application Sat Connect depuis l'App Store

1.

Allumez le récepteur et la PI BOX

2.

Associez l'application à l'antenne. À ce stade, l'antenne doit sélectionner une

SELECT MAC

WM - E9 : FC : E4

PRESS SET

3.
adresse MAC commençant par WM (au lieu d'une adresse MAC commençant
par WP-).
Sélectionnez [F/W Update] dans le menu pour mettre à jour l'antenne

4.

Une fois la mise à jour terminée, vous devez dissocier l'adresse WM-MAC de

5.
l'antenne et ré-apparier avec l'adresse WP-MAC

FRANÇAIS - 13

5. Solutions aux problèmes

Il y a un certain nombre de problèmes communs qui peuvent aecter la qualité de
réception du signal ou le fonctionnement. Les sections suivantes traitent ces questions
et les solutions possibles.

A. Aucune fonction lors de la mise sous tension de l'antenne

i.

Vériez à nouveau que toutes les connexions des câbles ont été eectuées correctement.

-

vérier la connexion entre l'alimentation et le boîtier PI.

-

vériez la connexion entre le boîtier PI et l'antenne.

Vériez si le câble d'entrée d'alimentation a été endommagé.

ii.

Vériez les polarités de la batterie (+/-).

iii.

Vériez si la Boîtier PI est sous tension (la DEL d'alimentation de Boîtier PI est allumée).

iv.

B. La télécommande ne s'allume pas

Essayez d'appuyer sur n'importe quel Touche autre que le Touche de DiSEqC.

i.

Vériez si la batterie est correctement insérée.

ii.

Vériez si la pile de la télécommande est épuisée.

iii.

C. Défaut de rechercher le satellite sélectionné

Les signaux des satellites peuvent être bloqués ou dégradés par les bâtiments, les arbres.

i.

Assurez-vous qu'il n'y a aucune obstruction dans la direction vers le sud.

Sélectionnez un autre satellite à titre d’exemple Astra 3, si elle ce verrous, puis selectionnez votre

ii.

satellite, à savoir, Astra1.

Éteignez l'unité et rallumez-la, sélectionnez le satellite de choix.

iii.

Éteignez le décodeur ou le téléviseur avec tuner DVB-S2 et relancez la recherche de satellite.

iv.

N'allumez le décodeur ou le téléviseur avec tuner DVB-S2 qu'après que votre système satellite a
trouvé le satellite.

D. Problème méchanique

i.

Dans le cas où l'antenne ne tourne pas sur certines positions.

-

Éteignez et rallumez le produit, puis eectuez une nouvelle recherche.

Dans le cas où l'antenne fait un bruit lors du mouvement ou qu'elle a été coincée dans une

ii.

certaine position.

-

Éteignez et rallumez le produit, puis eectuez une nouvelle recherche. s'il ne fonctionne pas,
contacter régional vendeur(ou magasin) pour assistance .

E. Autres

i.

Si le système a été mal câblé, il ne fonctionnera pas correctement. Veuillez contacter régional
vendeur(ou magasin) pour de l'assistance.

FRANÇAIS - 14

6. Spécications

6-1. Dimension

SNIPE PLATINUM

212 mm

Boîtier PI

102 mm

35 mm

Télécommande

566 mm

454 mm

129 mm

105 mm

MAX 429 mm
MIN 212 mm

126mm

316mm

34 mm

28 mm

102 mm

85mm

15 mm50 mm

155 mm

155 mm

69 mm

25 mm

FRANÇAIS - 15

6-2. Spécications

modèle

Fréquence d'entrée

Polarisation

Gain de l'antenne

Dimensions ( W x D x H )

Poids

Min EIRP

Rayon d'angle (élévation / azimut / inclinaison)

Système de commutation par satellite

Temps de recherche du satellite

Sortie

LNB

Energie requise

Consommation d'énergie

Modèle

Fréquence

Prise en charge de la version Bluetooth

BLE Gain

Taille (L x P x H)

Taille de l'écran (L X H)

Batterie

Fréquence de sortie

L.O. fréquence

Puissance TX

Sensibilité RX

SNIPE PLATINUM

10.7 ~ 12.75 GHz

Horizontale/ Vericale

34.5 dBi @ 12.7 GHz

(ANT) 566 X 367 X 212 mm

(ANT) 11.6 kg / (RCU) 23 g

48 dBW

15° ~ 90° / 360° / -40° ~ +40°

DiSEqC

180 secondes (moyenne)

1 / 2 sortie (Optionel)

950 ~ 2,150 MHz

9.75 / 10.6 GHz

DC 12 V

30 W (en mouvement)

Télécommande

2.4 GHz

Ver 4.2

+3 dBm ou plus

-92 dBm ou moins

140 X 50 X 18 mm

128 X 64 Pixels

AAA X 2

FRANÇAIS - 16

7. Caravane / Camping Installation

7-1. Espace necessaire pour l'installation

Prenez garde, qu'il y a susamment d' espace pour le SNIPE PLATINUM pour une rotation de
360°.

l'arrière du véhicule

56.6 cm

Centre de l'unité

38.7 cm

33.8 cm

17.8 cm

de rotation

l'arrière du véhicule

jusqu'à une hauteur de 12,9 cm

A: Rayon 22,5 cm

B: rayon 36,1 cm

jusqu'à une hauteur de 21,5 cm

l'arrière du véhicule

20.9 cm

16.9 cm

21.5 cm

12.9 cm

FRANÇAIS - 17

7-2. L'équipement pour l'installation

1

10

7

5

12

9

14

13

1

8

11

2

3

4

6

5

2

3

4

5

6

7

8

9

10

11

12

13

14

※ Direction de la plaque de montage

Direction de montage

7-3. Instruction pour l'installation

A. Installation Plaque de montage sur le toit du véhicule

Silicone
Clé de montage
Nettoyant
Ruban de masquage
Perceuse électrique
Trépan de 2 mm, trépan de 20 mm
Plaque de montage
M6 × 15(8), M4 × 20(14)
Boîtier PI
Câble PI (1.5m)
Câble de signal (12m)
Télécommande, Support de télécommande
Adaptateur allume-cigarettes (Cable d'alimentation)
Presse-étoupe & Support de câble

A-1

Nettoyer la surface avec un nettoyant

A-3

Attacher du Ruban de masquage à l'extérieur
de la plaque de montage de 5 mm à partir des
bords de la plaque

FRANÇAIS - 18

A-2

FRONT

Localiser la plaque de montage au centre du
toit du véhicule

A-4

Mettre la plaque de montage de côté pour
appliquer de la silicone au sein de la ligne de
bande connectée mais laisser un écart de 2cm
vers l'intérieur de la ligne

B. 7pcs à vis de boulon M4x20 pour xer la Plaque de montage

B-1

B-2

Placer la plaque de montage sur la silicone et
faire 6 trous (2 mm) avec une perceuse électrique

B-3

Visser les sept (7) vis M4x20 Réappliquer de la silicone pour couvrir les

Appliquer de la silicone sur les trous

B-4

boulons vissés

C. Appliquer du silicone entre la plaque de montage et le ruban de masquage

C-1

Appliquer silicone autour de plaque de
montage

C-3

C-2

Surface de silicone bien rangé

C-4

Retirer le ruban de masquage et laisser sécher Préparez-vous à placer l'antenne sur le

montant boulons

FRANÇAIS - 19

D. Fixez la plaque de montage avec 8 boulons M6x15 à l'aide le clé

D-2D-1

Clé de montage et huit piéces (M6x15) de
boulons

Placez l'antenne sur la plaque de montage et
serrez fermement chacun des boulons avec le
clé

E. Installation du câble support 1

E-1

environ. 30cm

Positionner le passe toit (support des câbles) face à l'antenne à une distance de 30cm.
Fixer la bande de marquage en dépassant de 5mm des bords

E-2

Percer un trou de 20mm dans le centre de la
Bande de frottement

E-3

Assurez-vous que la taille du trou est minimale
an que le câble passe à travers

FRANÇAIS - 20

F. Câble installation du support 2

F-1

Câble de signal, support de câble et presse-étoupe sont nécessaires

F-2

Mettre en place les parties nécessaires en photo ci-dessus

F-4F-3

Placez et maintenez le support de câble assemblé
à l'intérieur des marquages de bande. Percer trois
(3) trous de 2mm

Appliquer silicone autour de support de câble
et sur le dessus des vis pour l'étanchéité

FRANÇAIS - 21

Fix support de câble sur le toit du véhicule avec
trois (3) des vis M4 x 20 sur les trous de forage
eectués

F-6F-5

Connectez les câbles aux ports de l'antenne,
retirez le ruban de masquage et rangez le
silicone avant de sécher

G. L'installation du Boîtier PI et de Télécommande

G-1

G-2

Obtenez le câble d'alimentation et branchez-le
dans une prise allume cigare (prise 12V)

G-3

Allumage

12V DC

Faites correspondre les polarités des câbles
d'alimentation aux polarités de la batterie,
rouge à rouge / noir à noir et câble d'allumage
blanc au port d'allumage du véhicule

G-5

Placez le Boîtier PI et branchez les câbles PI
(câbles d'alimentation, de signal et de Boîte PI)

Pour alimenter la batterie de la voiture, couper
le connecteur du cigare pour retirer les trois
câbles intérieurs et retirer chacun pour retirer le
câble en cuivre

G-4

Récepteur

satellite

environ.1.5m

FIxer Boitier PI a l'aide des deux vis (M4x20) au
endroit voulu

G-6

FIxer le Support de telecommande a l'aide des
deux vis (M4x20) au endroit voulu

FRANÇAIS - 22
