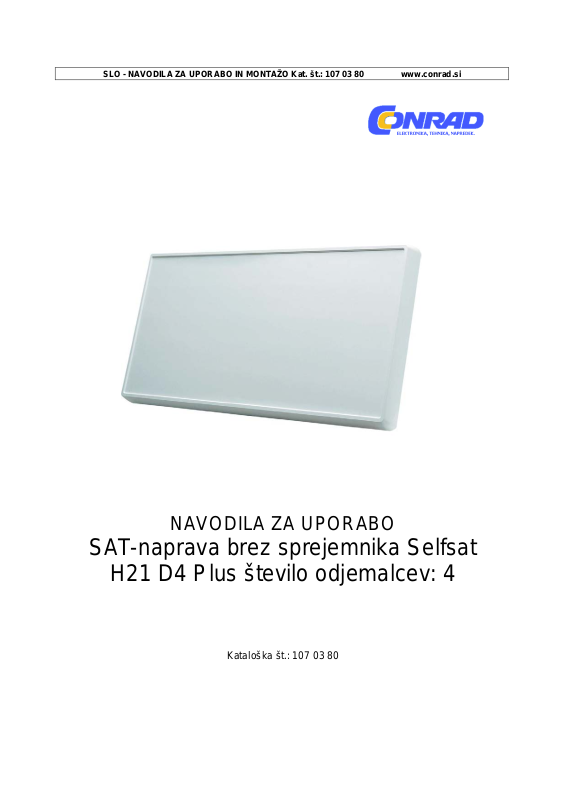

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 107 03 80 www.conrad.si
NAVODILA ZA UPORABO
SAT-naprava brez sprejemnika Selfsat
H21 D4 Plus število odjemalcev: 4
Kataloška št.: 107 03 80
2
Kazalo
1. Predstavitev izdelka ………………………………………………………………………..……. 2
1. 1 Kaj je SELFSAT –H21D+/H30D+? …………………………………………………………… 2
2. Varnostna navodila ………………………………………………………………………………. 2
3. Vsebina paketa …………………………………………………………………………..………. 4
4. Namestitev ………………………………………………………………………………….……. 5
4.1 Kako namestiti? ………………………………………………………………………………… 5
5. Seznam reševanja težav za začetno namestitev …………………………………………… 11
6. Izguba signala / Motnje zaradi dežja ………………………………………………….……… 12
7. Namestitev z uporabo dolgega kabla ………………………………………………….…….. 12
Garancijski lis t ....................................................................................................................... 14
1. Predstavitev izdelka
1. 1 Kaj je SELFSAT –H21D+/H30D+?
SELFSAT –H21D+/H30D+ je satelitska antena v obliki roga z dvojno linear no polarizacijo in
lahko sprejema signal iz velikih satelitov in nadomesti normalen nekdanji parabolični krožnik.
Majhen, diskreten in enostaven za uporabo, lahko ga namestite v nekaj minutah in
uporabljate kot prenosno anteno za vse satelitske sprejemnike.
SELFSAT –H21D+/H30D+ ima dva načina sprejemanja kanalov: prost prenos ali šifriran
način (zahtevana naročnina pri operaterju), lahko tudi sprejema visoko ločljivostne kanale z
visoko kvaliteto slike.
Prosimo pozorno preberite naslednja navodila za uporabo in namestitev.
Imate doma več kot en televizijsko sprejemnik?
Vzemite SEL FSAT z več vgrajenimi LNB izhodi
Možno gledanje dveh kanalov skozi H21D2+/H30D2+
Možno je celo gledanje štirih kanalov skozi H21D4+/H30D4+
2. Varnostna navodila
- Prosimo, da pozorno prebereta ta navodila za uporabo pred uporabo tega izdelka in
natančno sledite vsem navodilom za namestitev, montažo in usmeritev.
- Potrebno je slediti navodilom za uporabo, da se izognete morebitnim tehničnimi
težavam.
- Kakšno koli električno ali magnetno polje blizu SELFSAT –H21D+/H30D+ lahko
povzroči slab sprejem ali celo popolnoma blokira signal.
- Ne vrtajte v plastičen pokrov antene, saj ščiti anteno pred vlago.
3
- Z anteno ravnajte previdno, saj lahko vsak vpliv poškoduje elektroniko.
- Ne odpirajte pokrova, vsak poskus popravila neusposobljene osebe je lahko nevaren
in izniči garancijo.
- Ovire (zgradbe, drevesa, itd.) lahko blokirajo sprejem signala.
- Kabel med anteno in satelitom ne sme biti daljši od 30 m ker drugače zmanjša
kvaliteto signala.
- Uporaba ne-izoliranih priključkov lahko pomeni izgubo ravni signala.
- Ne pozabite prilagoditi anteno in nosilec za navzkrižno polarnost.
- Ko končate s prilagoditvami, dobro privijte vse vijake na anteni.
- Ta izdelek ima priložen en univerzalen LNB izhod, prepovedano je dodajanje,
spreminjanje ali prilagajanje LNB. izhoda
- Za natančnejše podatke o zgornjih točkah ali za druge informacije se obrnite na
vašega prodajalca ali na pomoč za stranke.
Opozorilo
Nepravilno nameščene antene ali nameščene na neustrezno oporo, so lahko izpostavljene
poškodbam, ki jih povzroči veter. To so zelo resne poškodbe, lahko celo ogrozijo življenje.
Lastnik in inštalater prevzemata popolno odgovornost za pravilno namestitev, tako da antena
prenese vsa bremena (težo, veter in led) in je primerno zaščitena pred vlago. Proizvajalec ne
prevzema odgovornosti za škodo nastalo na anteni povzročeno s strani več neznanih
vzrokov.
4
3. Vsebina paketa
5
4. Namestitev
4.1 Kako namestiti?
Če po korakih sledite tem navodilom, lahko enostavno in sami oz. s pomočjo inštalaterja za
anteno namestite SELFSAT –H21D+/H30D+.
Pred namestitvijo vaše antene, preverite, če paket SELFSAT –H21D+/H30D+ vsebuje vse
dele naštete zgoraj v Vsebini paketa. V primeru, da kateri del manjka se obrnite na vašega
distributerja.
6
Korak 1: Kje namestiti?
Da bi prejeli satelitski signal mora biti SELFSAT –H21D+/H30D+ nameščen na odprtem
prostoru (zunaj hiše ali stanovanja), v smeri satelita proti ekvatorju za katerega boste
potrebovali kompas za natančno usmeritev SELFSAT –H21D+/H30D+ proti satelitu
(Opomba: Prosimo glejte tabelo kotov Azimuta, ki je navedena na zadnjih straneh tega
priročnika).
Opomba: Da zagotovite natančnost kompasa, se izogibajte velikih kovinskih predmetov, še
posebej električnih kablov in večkrat preverite odčitke.
Prepričajte se, da ni ovir pred SELFSAT –H21D+/H30D+, ki bi lahko zmanjšale kvaliteto
sprejema signala, kot so zgradbe ali drevesa (imejte v mislih, da bodo drevesa zrasla in
lahko v bodoče blokirajo signal).
Da lahko enostavno namestite in pritrdite anteno izberite lažje dostopen prostor brez
potencialnih nevarnosti za nameščanje.
Razmislite na kak način boste diskretno namestili kabel med SELFSAT –H21D+/H30D+ in
vašim digitalnim sprejemnikom. Antena ne sme biti preveč oddaljena od satelitskega
sprejemnika; kabel daljši od 30 m lahko zmanjša kvaliteto signala.
7
Korak 2: Izbira namestitve
Odvisno od izbire položaja namestitve za SELFSAT –H21D+/H30D+ lahko odločite o tipu
montaže, vsi deli so vključeni.
A) Namizna montaža (na ravni površini)
8
B) Montaža na steno
C) Montaža na okno
9
D) Montaža na balkon s pomočjo objemk
Korak 3: Povezava antene in digitalnega sprejemnika
Ko namestite anteno na odprtem prostoru tako kot vi želite, je naslednji korak povezava vseh
enot.
Da lahko gledate vaše najljubše satelitske programe, morate s kablom povezati vašo
satelitsko anteno s sprejemnikom.
Kabel med anteno in satelitskim sprejemnikom ne sme biti daljši od 30 m, ker lahko zmanjša
kvaliteto signala.
Uporaba dolgega kabla ali kabla slabše kvalitete in ne-izoliranih priključkov lahko povzroči
izgubo ravni signala zato je priporočljivo uporabiti RG6 koaksialni kabel (HF 17VATC ali
19VATC kabel), da bi zmanjšali izgubo signala.
10
A) Kako pri praviti kabel?
B) Kako povezati kabel z anteno in digitalnim sprejemnikom?
Pomembno je, da koaksialni kabel ni upognjen ali da se ne poškoduje med namestitvijo.
Korak 4: Antenin usmeritveni meni (Antenna Pointing Menu)
Ko je vse povezano, vklopite TV in satelitski sprejemnik. Izberite »Antenna Pointing Menu«
na vašem digitalnem sprejemniku. Na vašem TV sprejemniku boste videli to sliko, ki vam
kaže stopnjo signala.
11
Ne pozabite izbrati »LNB:ON«. Potrebovali boste nekoga, ki bo ostal pred televizorjem in
vam govoril ali je signal dober, medtem ko boste vi zunaj poskušali na najboljši način
prilagoditi anteno.
Korak 5: Usmerjanje in lociranje signala
Raven signala in usmerjanje je prikazano na TV sprejemniku in se bo spreminjalo ter nihalo v
skladu s prilagoditvijo in spreminjanjem položaja antene, medtem ko iščete signal in
usmerjate anteno (Azimut, višina in zamik kota).
Raven kaže moč signala in barva pomeni kvaliteto sprejema signala izbranega satelita.
Ko je iskanje kanalov zaključeno in je signal na vrhuncu in dobre kakovosti, lahko prenehate
s prilagoditvijo antene.
(Primer usmerjanja in iskanja signala)
Da bi gledali francoski program Canal+ skozi satelit ATRA1 (19,2 vzhodno) od mesta
»Brest«, Francija, boste videli zamik kota na 12,7, višinski k ot 30, in kot Azimuta 149,6 (s
sklicevanjem na tabelo kota na zadnji strani tega priročnika).
5. Seznam reševanja težav za začetno namestitev
Če ne najdete signala, se prepričajte, da ste sledili navodilom za uporabo sprejemnika in
antene, preverite še naslednje:
- Prepričajte se, da so vse povezave kablov pravilno vzpostavljene in je vsaka
povezava nameščena in dobro privita.
- Preverite notranjost vsakega priključka na kablu, preglejte da ni umazanije in da ni na
priključku še vedno nameščena zaščita.
- Preverite Azimut, višino in kot nagiba za vašo lokacijo s poštno številko.
- Prepričajte se, da kot nagiba ni spremenjen od priporočene nastavitve za lokacijo
antene.
- Odstranite obstoječe specifične TV komponente kot so TV razdelilec, itd.; omejite
namestitev na osnovne povezave, ki so omenjene v tem priročniku. Te komponente
12
morda ne delujejo s satelitskim signalom in so morda v steni, kjer jih ne vidite. Ko ste
v dvomih zaženite RG6 kabel neposredno z vašim sprejemnikom.
- Prepričajte se, da ni ovir (drevesa, zgradbe, okna, vogal ali previs strehe, vaše telo in
roke) – signal ne gre skozi liste, veje, steklo, itd.
- Priporočen je RG 6 kabel s trdno bakreno prevodno sredico, ker ima nižji padec
napetosti v primerjavi z RG 6 kablom z bakrom prevlečeno prevodno kovinsko
sredico.
- Običajni RG 59 kabli povzročijo previsok padec signala in napetosti in tako ga ne
morete uporabljati za prenašanje satelitskega signala. Potrebno je uporabiti RG 6
koaksialni kabel.
- Dodatne komponente, ki jih lahko kupite iz druge roke ali v trgovini niso vedno takšne
kot jih oglašujejo. Morda ne delujejo ali povzročijo dodaten padec napetosti in
slabljenje amplitude signala. Odstranite takšne komponente. Vrnite se k osnovni
povezavi, ki je opisana v tem priročniku in jo ponovno preverite.
- Prepričajte se, da je k abel satelita povezan na priključek »Sat In«, ne pa na priključek
»Antenna In«. Priključek »Antenna In« na zadnji strani sprejemnika je namenjen za
priključitev zunanje antene ali vhoda za kabelsko TV.
- Če ste vse pravilno naredili, ampak še vedno nimate signala, prilagodite naklon
antene (±2°, nato ±4° od začetne nastavitve) in nato ponovite postopek.
- Prepričajte se, da je kartica dostopa vašega sprejemnika popolnoma vstavljena v
režo za kartico dostopa (Access Card) in pravilno vstavljena.
6. Izguba signala / Motnje zaradi dežja
- Satelitski signal je lahko začasno prekinjen zaradi nenavadno močnih padavin.
Optimalno poravnana antena, skupaj z najkrajšim možnim kablom, zmanjša motnje,
ki jih povzročijo padavine.
- Prepričajte se, da je antena varno nameščena in tako preprečite da bi jo odpihnilo iz
položaja v hudem vetru.
- Velika količina snega na anteni lahko zmanjša moč satelitskega signala.
Priporočamo, da očistite sneg z antene takoj ko je možno.
- Rast vej in listja dreves v smeri anteninega sprejema satelitskega signala, lahko
povzroči znatno izgubo slike.
7. Namestitev z uporabo dolgega kabla
- Za namestitev, kjer dolžina kabla RG 6, zaradi velike razdalje m ed sprejemnikom in
LNB, presega 30,48 metrov oz. 100 čevljev (45,72 metrov oz. 150 čevljev ali več), kot
13
se dogaja v večstanovanjskih zgradbah, morate uporabiti napravo za povečanje AC
moči in tako vplivate na LNB.
- Potrebovali boste tudi dodaten ojačevalec za RF signal, da nadomestite izgubo
amplitude signala. Drugače vaša antena in sprejemnik ne bosta delovala pr avilno in
bosta pogosto podvržena pogostim prekinitvam signala v slabem vremenu. V takih
primerih se obrnite na strokovnjaka za nameščanje anten.
Opomba: Ker vaše države ni navedene v dodatku tabel, obiščite spletno stran
sat.com.
www.self-
14
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
www.conrad.si, info@conrad.si
GARANCIJSKI LIST
Izdelek: SAT-naprava brez sprejemnika Selfsat H21
D4 Plus število odjemalcev: 4
Kat. št.: 107 03 80
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim lis tom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
