SelfSat H10D, H21D User guide [fr]
SELFSAT-H10D/H21D
SELFSAT-H10D/H21D
SELFSAT-H10D/H21D
Manuel d’utilisation
France
SELFSAT-H21D
SELFSAT-H10D
Antenne Satellite Plate
A Double Polarisation Linéaire
www.self-sat.com
Contenu
Qu’est-ce que SELFSAT-H10D/H21D?
......................................................................Qu’est-ce que SELFSAT-H10D/H21D?
Consignes de Sécurité
......................................................................................Consignes de Sécurité
CONTENU DE LA BOITE
.....................................................................................CONTENU DE LA BOITE
Installation
Comment l’installer?
Etape 1: Où l’installer ?
Etape 2: Choix d’Installation
A) Type position Tableau (sur un Support Horizontal)
B) Type Montage sur Mur
C) Type Fenêtre
D) Type Fixation sur Balcon

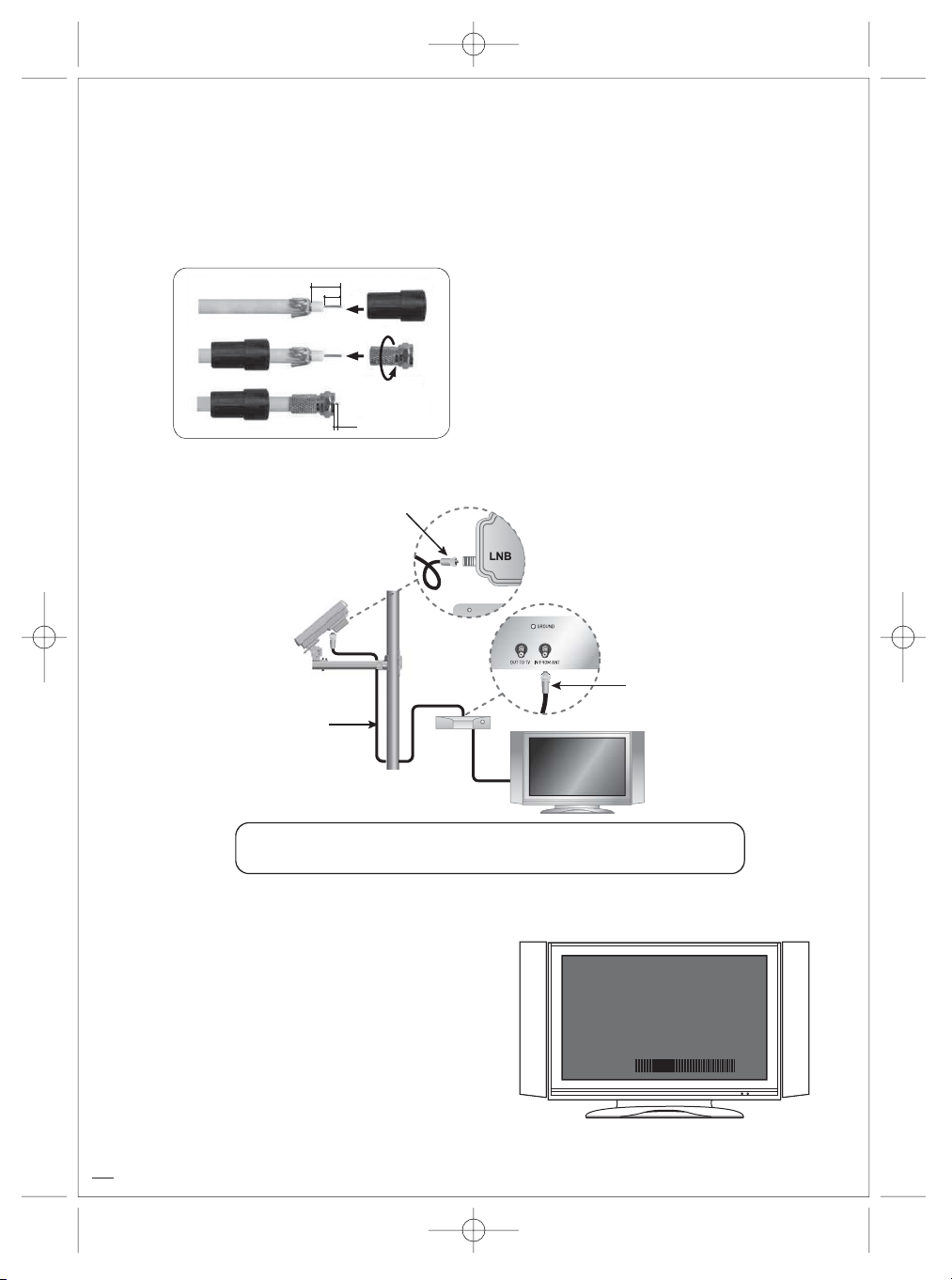

Etape 3 : Connexion de l’Antenne au Récepteur Satellite
A) Comment préparer le câble?
B) Comment connecter le câble à l’Antenne et au Récepteur Satellite ?
Etape 4: Menu Pointage de l’Antenne

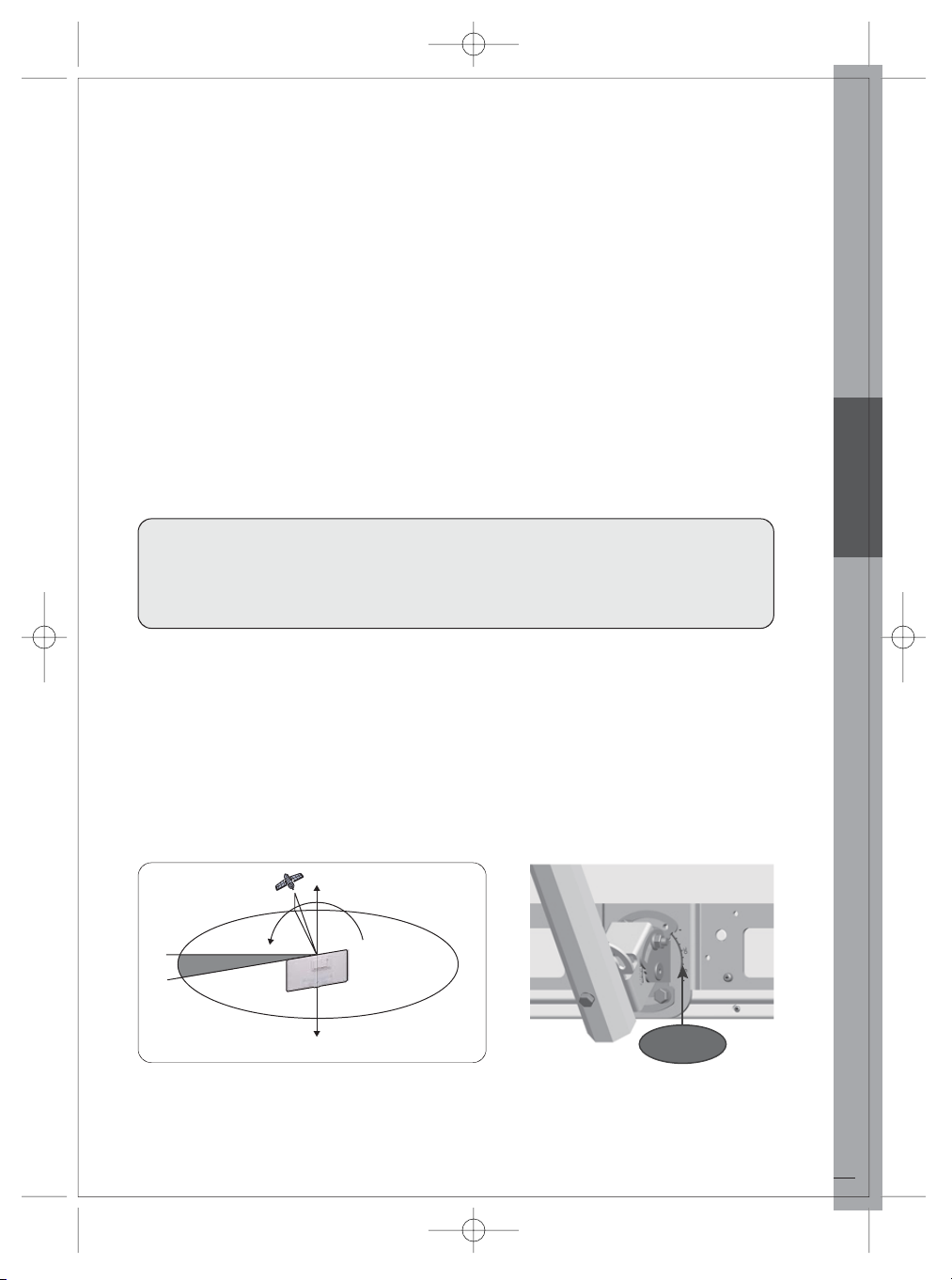

Etape 5: Pointage et Localisation du Signal (sans le Filtre d’Atténuation)
A) Polarisation Croisée (Angle de déexion)
B) Angle d’Elevation
C) Azimut
Etape 6: Pointage Optimum et Constatation du Signal (avec le Filtre d’Atténuation)
.......................................................................................
......................................................................................
................................................................................
.................................................
...............................................................................
..........................................................................................
.............................................................................
.................................................
.........................................................................
.....................................................................
................................
...........................................................
.....................................................................................
................................................................................................
..............................
....................
3
4
5
7
7
8
8
9
9
10
10
11
11
11
12
12
13
13
15
Liste de dépannage pour Installation Initiale
..............................................................Liste de dépannage pour Installation Initiale
Perte de Signal / « Aaiblissement dû à la pluie »
..........................................................Perte de Signal / « Aaiblissement dû à la pluie »
Installation Nécessitant un long câble
.....................................................................Installation Nécessitant un long câble
16
17
17
SELFSAT-H10D/H21D
France
Qu’est-ce que SELFSAT-H10D/H21D?
Qu’est-ce que SELFSAT-H10D/H21D?
SELFSAT-H10D/H21D est une Antenne Satellite à Double Polarisation Linéaire, elle
peut capter le signal des satellites majeurs et remplace votre ancienne Parabole.
Petite, discrète et facile d’utilisation, elle peut être installé en quelques minutes et
également être utilisée comme antenne portable pour toutes réceptions satellites.
SELFSAT-H10D/H21D peut être utilisé aussi bien pour la réception de chaînes en clair
qu’en crypter (ces dernières exigeant la souscription d’un abonnement auprès d’un
opérateur) ; Elle peut aussi recevoir toutes les chaînes Haute Dénition avec une
qualité d’image supérieure.
Pour l’utilisation et l’installation, veuillez lire attentivement les instructions et les
modalités d’installation du matériel suivantes.
Avez-vous plus d’une TV chez vous?
H10D2
/ H21D2
Avec une sortie LNB Double
Alors essayez SELFSAT avec sa sortie LNB multiple.
Regarder 2 chaines est maintenant possible grace a la H10D2/ H21D2
Il est meme possible de proter de 4 chaines grace a la H21D4
3
Avec une sortie LNB Quadruple
H21D4
Consignes de Sécurité
Avant d’utiliser ce produit, veuillez lire attentivement ce manuel et suivre à la lettre toutes les
•
instructions d’installation, de montage et d’orientation.
Les instructions doivent être respectées an d’éviter tout problème technique.
•
Tout champ électrique ou magnétique situé près du SELFSAT-H10D/H21D peut entraîner une
•
mauvaise réception voire même couper complètement le signal.
Ne percez pas la protection en plastique de l’antenne qui la rend étanche et la protège de
•
l’humidité.
Manipulez l’antenne avec précaution car tout choc risque d’endommager l’électronique.
•
N’ouvrez pas le cache de protection, toute tentative de réparation par une personne non qualiée
•
peut être dangereuse et entraîner l’annulation de la garantie.
Tout obstacle (bâtiments, arbres, etc…) bloquera la réception du signal provenant du satellite vers
•
l’antenne.
Ne peignez pas et n’ajoutez aucune substance sur le cache de protection de l’antenne, cela
•
bloquera la réception du signal provenant du satellite.
Le câble reliant l’antenne au récepteur Satellite ne devrait pas excéder 30m car cela diminuerait la
•
qualité du signal.
L’utilisation de prise non isolée entraînera une perte du niveau de signal.
•
Pour une réception optimum du signal, veuillez utiliser le Filtre d’Atténuation lors de la première
•
installation. (pour plus de renseignements, veuillez vous référer à l’étape 6)
N’oubliez pas d’ajuster l’antenne et la console à la polarité croisée (angle de déexion, veuillez
•
vous référer à l’étape 5.
Serrez toutes les vis de l’antenne lorsque vous avez terminé les réglages.
•
Ce produit contient un Convertisseur de Fréquences Descendant universel (LNB), il est interdit
•
d’en ajouter un autre, de le changer ou de le modier.
Pour obtenir des renseignements plus précis quant aux indications ci-dessus ou pour toute
•
information, veuillez contacter votre détaillant ou le service après-vente.
France
AVERTISSEMENT
Les antennes installées de façon incorrecte ou sur une structure inadéquate sont fortement
susceptibles d’entraîner des dommages. Ces dommage peuvent être très importants voire
mortels .Le propriétaire et l’installateur assument l’entière responsabilité de l’installation
sensée supporter toutes les charges (poids, vent et glace) et de l’étanchéité aux fuites. En
raison de nombreuses demandes dont les tenants sont inconnus, le fabricant n’acceptera pas
que sa responsabilité soit engagée pour tout dommage causé par un système satellite.
www.self-sat.com
4
CONTENU DE LA BOITE
No
Symbole
1 1
A1
Nom de la Pièce
Corps de l’Antenne
Image Quantité
SELFSAT-H21DSELFSAT-H10D
P1
2 1
3
4B2 1
5B3 1
6B4 1
7B5 1
Filtre d’Atténuation
B1 1
Equerre de Support
Support Principal
Support de Fenêtre A
Support de Fenêtre B
Support de Fixation A
AT-PAD
AT-PAD
8B6 1
Support de Fixation B
9B71Clé à Boulon
5
No
Symbole
Nom de la Pièce
Image Quantité
10 1
11 4
12
13
14 1
15 S5 3
C1
S1
S2
S3
S4
Boussole
Vis
M4x10 SEMS2
Ancrage Hexagonal
M6x18 SEMS2
Ancrage Hexagonal
M6X50 SEMS2
Vis à Tête Bombée à
Collet Carré
M6x30
Vis à Tête Bombée à
Collet Carré
M6x50
France
3
1
16 S6 2
17 N1 7
18 E1 4Caoutchouc
Boulon en U
M6x85
Ecrou à Collet carré
M6
www.self-sat.com
6
Installation
Comment l’installer?
En suivant les instructions pas à pas, vous pouvez installer facilement SELFSAT-H10D/H21D vous-même ou
faire appel à un installateur d’antenne professionnel.
Avant d’installer votre antenne, assurez-vous que la boîte SELFSAT-H10D/H21D contient toutes les
pièces listées ci-dessus dans la rubrique « Contenu de la boîte ». En cas de pièce manquante, veuillez
contacter votre distributeur.
Etape 1: Où l’installer?
An de recevoir un signal provenant du Satellite, SELFSAT-H10D/H21D doit être installé dans un
espace à ciel ouvert (à l’extérieur de la maison ou de l’appartement), en direction du satellite vers le
sud. Vous aurez besoin d’une boussole an d’orienter avec exactitude SELFSAT-H10D/H21D vers le
satellite (A noter : veuillez vous référer à la table des angles d’Azimut que vous trouverez dans les
dernières pages de ce manuel).
A noter
An d’assurer une lecture précise de la boussole,restez éloignés
de grands objets métalliques, plus particulièrement des câbles
électriques, et eectuez de nombreuses lectures.
Assurez-vous qu’il n’y ait aucun obstacle susceptible de diminuer la
des bâtiments ou des arbres (gardez cependant à l’esprit que les arbres vont pousser et qu’ils
pourraient alors bloquer le signal).
qualité de réception du signal devant SELFSATH10D/H21D, tels que
An d’être en mesure de xer et d’installer facilement votre antenne, choisissez un endroit aisément
accessible, sans danger potentiel pour l’installation.
Rééchissez à la façon dont vous pourriez passer votre câble de la SELFSAT-H10D/H21D jusqu’à votre
décodeur discrètement. L’antenne ne doit pas être trop éloignée de votre récepteur satellite ; un
câble de plus de 30 mètres pourrait diminuer la qualité du signal.
Réception du signal de Mauvaise Qualité
Mauvais!Mauvais!
7
Réception du signal de Bonne Qualité
Bon!Bon!
Etape 2 : Choix d’Installation
En fonction du choix de position d’installation du SELFSAT-H10D/H21D, vous pourrez alors décider
du type de montage, toutes les pièces étant incluses dans la boîte.
A) Type position Tableau (sur un Support Horizontal)
France
S2
B1
A1
N1
B1
B5
S2
S1
N1
S4
12
S5
S2
3
www.self-sat.com
8
B) Type Montage sur Mur
N1
S5
S2
B1
A1
N1
2
S2
B2
S3
4
B6
12
S5
S2
3
B2
C) Type Fenêtre
S2
A1
N1
2
S2
B2
12
S5
S1
B4
B1
4
B6
S2
B3
N1
S4N1
S5
3
B2
S3
Attention
9
Le support numéro B6 a 2 trous pour le modèle H10D & 4 trous pour le modèle H21D.
