SelfSat H10D, H21D User guide [sv]
SELFSAT-H10D/H21D
SELFSAT-H10D/H21D
SELFSAT-H10D/H21D
Användarhandledning
SELFSAT-H21D
SELFSAT-H10D
Platt satellitantenn
med
dubbellinjär polarisering
www.self-sat.com
Sweden
Innehåll
Vad är SELFSAT-H10D/H21D?
..............................................................................Vad är SELFSAT-H10D/H21D?
Säkerhetsinformation
......................................................................................Säkerhetsinformation
Lådans innehåll
.............................................................................................Lådans innehåll
Installation
Installation
Steg 1: Val av plats
Steg 2: Val av montering
Step 3: Ansluta antennen till mottagaren
Steg 4: Antennjusteringsmenyn
Steg 5: Rikta in antennen (först utan dämpningsltret)
Steg 6: Optimering av inriktning med hjälp av dämpningsltret
..................................................................................................
..........................................................................................
....................................................................................
A) Horisontell installation
B) Vägginstallation
C) Fönsterinstallation
D) Balkonginstallation
A) Förbereda kabeln
B) Ansluta kabeln till mottagaren
A) Lutningsvinkel (korspolarisering)
B) Höjdvinkel (elevation)
C) Vridningsvinkel (azimut)
...............................................................................
.......................................................................................
....................................................................................
...................................................................................
..................................................................
.....................................................................................
.......................................................................
...........................................................................
......................................................................
.................................................................................
..............................................................................
...................................................
.........................................
3
4
5
7
7
8
8
9
9
10
10
11
11
11
12
12
13
13
15
Felsökning vid installation
.................................................................................Felsökning vid installation
Signalförlust/regnstörning
.................................................................................Signalförlust/regnstörning
Installationer med lång kabel
..............................................................................Installationer med lång kabel
16
17
17
SELFSAT-H10D/H21D
Sweden
Vad är SELFSAT-H10D/H21D?
Vad är SELFSAT-H10D/H21D?
SELFSAT-H10D/H21D är en satellitantenn av horntyp med dubbellinjär polarisering som kan
ta emot signaler från större satelliter och ersätta en vanlig parabolantenn. Den är liten, diskret
och lätt att använda, kan installeras på ett par minuter, och kan användas som en portabel
antenn för alla satellitmottagningar.
SELFSAT-H10D/H21D kan användas till mottagning av både gratis och kodade kanaler (kräver
abonnemang), och kan även ta emot HD-kanaler med överlägsen bildkvalitet.
Denna handledning beskriver installation och handhavande av antennen. Följ dessa instruk-
tioner noggrant.
Har du en TV hemma mer än en?
H10D2
/ H21D2
Inbyggd Twin LNB utgång
Sedan tar SELFSAT byggdes era LNB utgång
Titta på 2 kanaler är möjligt genom H10D2/H21D2
Även åtnjuter 4 kanaler är möjligt genom H21D4
3
Inbyggt Quad LNB utgång
H21D4
Säkerhetsinformation
Innan du använder denna produkt bör du läsa igenom denna handledning och noggrant följa alla
•
installations-, monterings- och inställningsanvisningar.
Samtliga anvisningar måste följas i tur och ordning för att undvika tekniska problem.
•
Elektriska fält eller magnetfält i närheten av SELFSAT-H10D/H21D kan orsaka försämrad mottagning
•
eller förhindra mottagning helt.
Borra inga hål i antennens plasthölje, eftersom detta är till för att skydda antennen från fukt.
•
Hantera antennen varsamt, eftersom stötar kan skada elektroniken.
•
Öppna inte höljet. Reparationsförsök av icke behörig personal kan vara farligt och upphäver
•
garantin.
Hinder (byggnader, träd, o.s.v.) kan förhindra mottagning av signalen till antennen.
•
Måla inte höljet och täck inte över det på något annat sätt, eftersom detta kan förhindra mottagnin-
•
gen av signalen från satelliten.
Kabeln mellan antennen och satellitmottagaren bör inte vara längre än 30 m, eftersom detta kan
•
försämra signalkvaliteten.
Användning av icke isolerade anslutningar kan göra att signalnivån försämras.
•
För bästa signalmottagning bör dämpningsltret användas vid installationen (se steg6).
•
Glöm inte att justera antennen och hållaren även vad gäller lutningsvinkel (korspolaritet, se steg 5).
•
Dra åt samtliga skruvar när alla njusteringar är klara.
•
Denna produkt innehåller en universal-LNB. Det är förbjudet att lägga till, ändra eller modiera
•
denna LNB.
För närmare information om ovanstående punkter, eller för vidare information, fråga din återförsäl-
•
jare eller kundtjänst.
VARNING
Antenner som installerats felaktigt eller på ett olämpligt underlag kan lätt skadas av vind. En sådan
skada kan vara allvarlig och till och med livsfarlig. Ägaren och installatören är helt ansvariga för att
installationen klarar av alla typer av belastning (vikt, vind, snö och is) och att den är ordentligt
tätad mot läckor. Tillverkaren tar inget ansvar för skador som orsakats av satellitsystemet, på grund
av den stora mängden möjliga användningsområden.
www.self-sat.com
Sweden
4
Lådans innehåll
Nr
Beteckning
A1
1 1
P1
2 1Dämpningslter
3
B1 1Vinkelfäste
Namn Bild Antal
SELFSAT-H21DSELFSAT-H10D
Antenn
AT-PAD
AT-PAD
4B2 1Huvudfäste
5B3 1Fönsterfäste A
6B4 1Fönsterfäste B
7B5 1
8B6 1
Fixeringsfäste A
Fixeringsfäste B
9B71Nyckel
5
Nr
Beteckning
Namn Bild Antal
10 1
11 4
12
13
14 1
15 S5 3
C1
S1
S2
S3
S4
Kompass
Skruv
M4x10 SEMS2
Sexkantsbult
M6x18 SEMS2
Sexkantsbult
M6X50 SEMS2
Vagnsbult
M6x30
TVagnsbult
M6x50
3
1
16 S6 2
17 N1 7
18 E1 4Gummi
U-Fastskruv
M6x85
Låsmutter M6
www.self-sat.com
Sweden
6
Installation
Installation?
Med hjälp av dessa stegvisa instruktioner kan man enkelt installera SELFSAT-H10D/H21D, antingen själv eller
med hjälp av en professionell antenninstallatör.
Innan du installerar antennen, kontrollera att lådan med SELFSAT-H10D/H21D innehåller alla
saker som räknas upp i föregående tabell. Om något skulle saknas, kontakta din återförsäljare

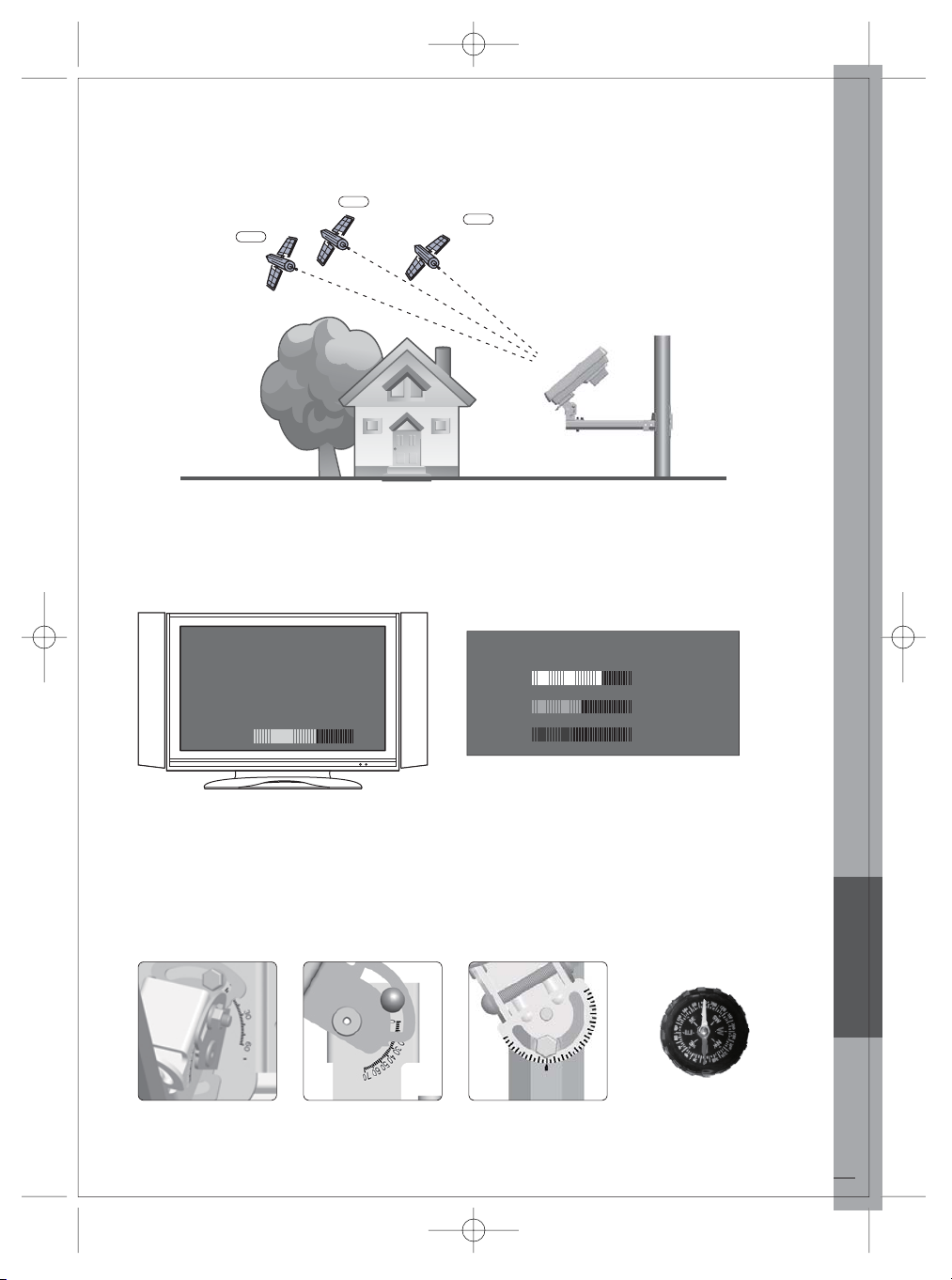

Steg 1: Val av plats
För att kunna ta emot en signal från satelliten måste SELFSAT-H10D/H21D installeras på en öppen
plats (utanför huset eller lägenheten), riktad mot satelliten. Till detta krävs en kompass.
OBS
För att vara säker på att du får en korrekt avläsning av kompassen
måste du hålla den borta från större metallföremål, i synnerhet
elkablar, och sedan läsa av den upprepade gånger.
Se till att inga hinder är ivägen framför SELFSAT-H10D/H21D, t.ex.
byggnader eller träd, eftersom detta kan försämra signalkvaliteten.
(Tänk på att träd kan växa upp och störa mottagningen längre fram i tiden.)
För att enkelt kunna installera och justera antennen kan det vara klokt att välja en lättåtkomlig plats,
där ingen risk nns att skada vare sig antennen eller sig själv.
Tänk även på hur du ska dra kabeln från SELFSAT-H10D/H21D till mottagaren. Antennen bör inte
sitta för långt från mottagaren, eftersom en kabel som är längre än 30 meter kan försämra
signalkvaliteten.
Dålig signalmottagning
Mala!Mala!
7
Bra signalmottagning
Buena!Buena!
Steg 2: Val av montering
Beroende på var du valt att placera SELFSAT-H10D/H21D måste du sedan bestämma dig för vilken
typ av montering du vill ha. Lådan innehåller monteringsdetaljer för alla olika typer av montering.
A) Horisontell installation
S2
B1
A1
N1
B1
B5
S2
S1
N1
S4
12
S5
S2
3
www.self-sat.com
Sweden
8
B) Vägginstallation
N1
S5
S2
B1
A1
N1
2
S2
B2
S3
4
B6
12
S5
S2
3
B2
C) Fönsterinstallation
S2
A1
N1
2
S2
B2
12
S5
S1
B4
B1
4
B6
S2
B3
N1
S4N1
S5
3
B2
S3
Attention
9
Part number B6 bracket has 2 holes for H10D model & 4 holes for H21D model respectively.
