SelfSat H10D, H21D User guide [de]
SELFSAT-H10D/H21D
SELFSAT-H10D/H21D
SELFSAT-H10D/H21D
Bedienungsanleitung
SELFSAT-H21D
Germany
SELFSAT-H10D
Flache Satellitenantenne
mit
doppelter Linear-Polarisation
www.self-sat.com
Inhalt
Einführung
..................................................Um was handelt es sich bei der SELFSAT-H10D/H21D?
Sicherheitsanweisungen
...................................................................................Sicherheitsanweisungen
Schachtelinhalt
.............................................................................................Schachtelinhalt
Installation
So wird sie installiert?
Schritt 1: Wo kann man sie installieren?
Schritt 2 : Wahl der Installation
A) Tischstand-Typ (auf einer waagrechten Ebene)
B) Wandmontage-Typ
C) Fenster-Typ
D) Balkonklammer-Typ
Schritt 3 : Verbinden der Antenne mit dem Digitalempfänger
A) Wie präpariert man das Kabel?
B) So verbindet man Kabel mit Antenne und Digitalempfänger
Schritt 4 : Antennenausrichtungs-Menü
Schritt 5: Ausrichten und Anpeilen des Signals (zuerst ohne Dämpfungs-Kissen)
A) Kreuz-Polarisation (Schiefer Winkel)
B) Erhebungs-Winkel
C) Azimut
Schritt 6: Optimales Ausrichten und Finden des Signals (mit Dämpfungs-Kissen)
.......................................................................................
...................................................................
.............................................................................
.....................................................
...................................................................................
...........................................................................................
..................................................................................
............................................
.......................................................................
......................................
...................................................................
..................................................................
....................................................................................
................................................................................................
..........................
.......................
3
4
5
7
7
8
8
9
9
10
10
11
11
11
12
12
13
.
13
15
Störungsbehebungs-Prüiste für die Erstinstallation
.....................................................Störungsbehebungs-Prüiste für die Erstinstallation
Verlust des Signals / Regen-Verblassung
..................................................................Verlust des Signals / Regen-Verblassung
Installation mittels langem Kabel
..........................................................................Installation mittels langem Kabel
16
17
17
SELFSAT-H10D/H21D
Germany
Einführung
Um was handelt es sich bei der SELFSAT-H10D/H21D?
Die SELFSAT-H10D/H21D ist eine Satellitenantenne vom Typ Hornanordnung mit
doppelter Linear- Polarisation, die Signale von großen Satelliten empfangen kann und eine
normale Parabol-Antenne, wie es sie früher gab, ersetzen kann.
Da sie klein, unauällig und bedienungsfreundlich ist, kann sie innerhalb von wenigen
Minuten aufgestellt werden und als tragbare Antenne für sämtliche Arten des Satellitenempfangs verwendet werden.
Die SELFSAT-H10D/H21D kann sowohl für den Empfang frei zugänglicher als auch den
verschlüsselter Kanäle verwendet werden (wobei in diesem Fall ein Abonnement bei einem
Betreiber benötigt wird); sie kann auch alle Kanäle mit hochauösenden und deshalb
hervorragenden Fernsehbildern empfangen.
Um Näheres über Gebrauch und Installation zu erfahren, lesen Sie bitte die nun folgenden
Anweisungen und Installationshinweise sorgfältig durch.

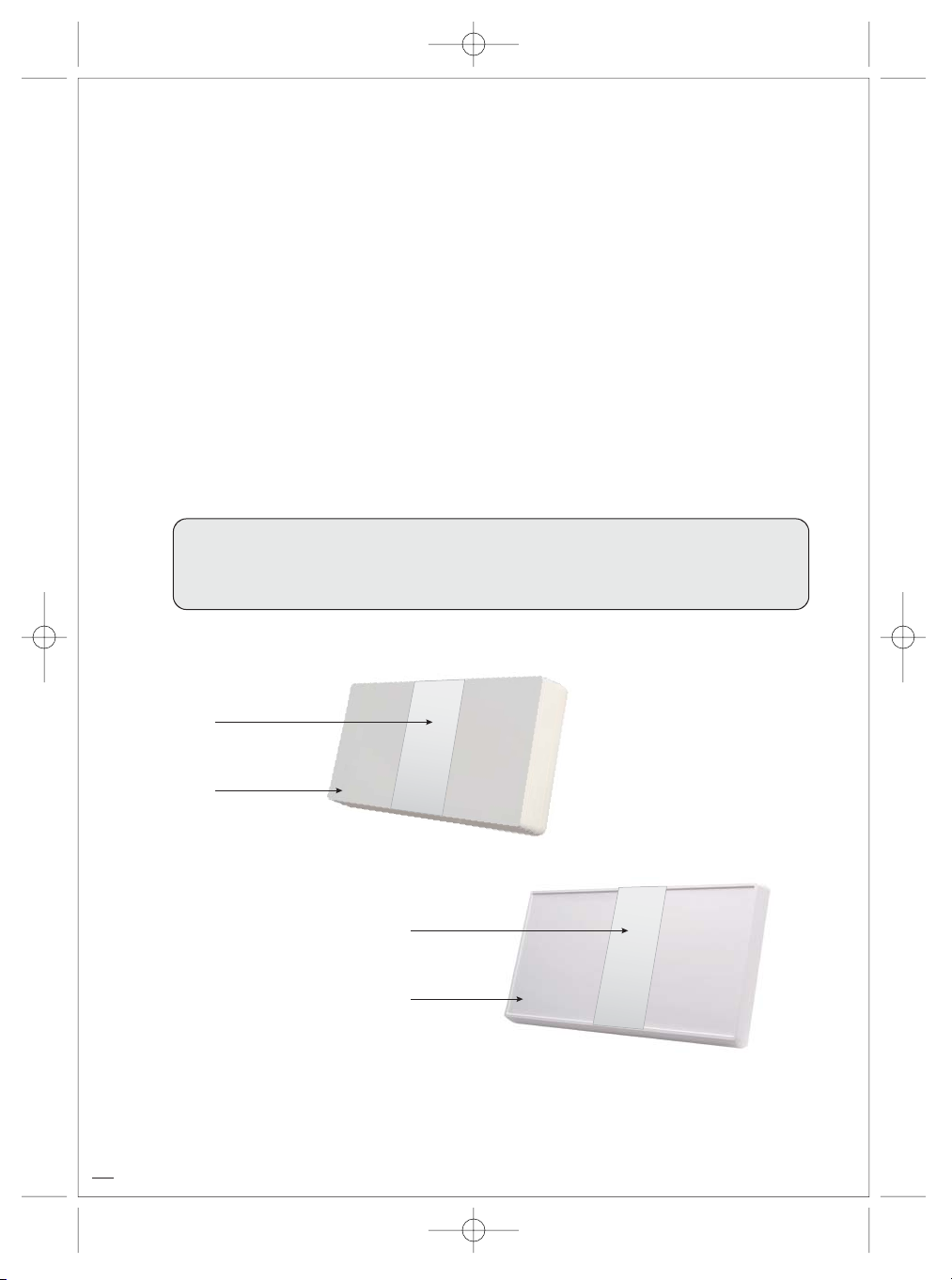

Nutzen Sie zuhause mehr als einen Fernseher?
H10D2
/ H21D2
zwei eingebaute LNB
Anschlüsse
Nehmen Sie einen SELFSAT mit mehrfachem Ausgang
Es ist möglich 2 Kanäle gleichzeitig mit der SELFSAT-H10D2/H21D2 zu schauen
Wollen Sie 4 Kanäle gleichzeitig geniessen? Dies ist möglich mit der SELFSAT-H21D4
3
vier eingebaute LNB
Anschlüsse
H21D4
Sicherheitsanweisungen
Vor dem Gebrauch dieses Produkts lesen Sie bitte diese Bedienungsanleitung sorgfältig durch und
•
befolgen sie Installations-, Montage- und Ausrichtungsanweisungen genau.
Alle Anweisungen sollten befolgt werden, um technische Probleme zu vermeiden.
•
Jegliches elektrische oder magnetische Feld, das sich in der Nähe der SELFSAT-H10D/H21D
•
bendet, kann zu schlechtem Empfang führen oder sogar dafür verantwortlich sein, dass das Gerät
vollständig vom Signal getrennt wird.
Bohren Sie den Kunststodeckel der Antenne, der diese vor Feuchtigkeit schützt, nicht an.
•
Gehen Sie vorsichtig mit der Antenne um, da jeglicher Stoß die Geräteelektronik beschädigt.
•
Önen Sie den Deckel nicht, jeglicher Reparatur-Versuch einer nicht entsprechend ausgebildeten
•
Person kann gefährlich sein und die Garantieansprüche erlöschen lassen.
Jegliches Hindernis (Gebäude, Bäume, etc.) blockiert den Empfang des Signals vom Satelliten an
•
die Antenne.
Malen Sie nichts auf den Antennendeckel oder fügen diesem irgendeine Substanz zu, da dies den
•
Empfang des Signals vom Satelliten blockiert.
Das Kabel zwischen der Antenne und dem Satellitenempfänger darf nicht länger als 30 m sein, da
•
dies zur Qualitätsminderung des zu empfangenden Signals führt.
Der Gebrauch von nichtisolierten Buchsen führt zum Verlust des Signalpegels.
•
Um ein optimales Signal zu empfangen, gebrauchen Sie bitte das Dämpfungspolster zur Erstinstal-
•
lation (Einzelheiten erfahren Sie in Schritt 6).
Vergessen Sie nicht, die Antenne und die Halterung an die Kreuzpolarität anzupassen (bei
•
schiefem Winkel sehen Sie bitte in Schritt 5 nach).
Ziehen Sie alle Antennenschrauben an, wenn Sie sämtliche Anpassungen vorgenommen haben.
•
Dieses Produkt enthält einen Universal-LNB, es ist untersagt, einen LNB hinzuzufügen, ihn
•
auszuwechseln oder zu verändern.
Um Näheres über die oben genannten Punkte oder sonstige weitere Informationen zu erfahren,
•
wenden Sie sich bitte an Ihren Händler oder den Kundendienst.
Germany
WARNUNG
Nicht korrekt oder an eine unpassende Struktur angebrachte Antennen sind leicht durch den
Wind zu beschädigen. Diese Schäden können sehr ernsthafter Natur und sogar lebensgefährlich sein. Der Eigentümer und Antennen-Installateur übernimmt die volle Verantwortung dafür, dass die Installation strukturell in Ordnung ist, damit sie sämtliche Lasten tragen
kann (Gewicht, Wind und Eis) und gegen lecke Stellen vorschriftsmäßig abgedichtet ist. Der
Hersteller übernimmt aufgrund der vielen unbekannt variierenden Anwendungen keine
Haftung für Schäden, die durch ein Satellitensystem verursacht worden sind.
www.self-sat.com
4
Schachtelinhalt
Nr.
Symbol Teilename Abbildung Menge
SELFSAT-H21DSELFSAT-H10D
A1
1 1
Antennen-
Hauptteil
2 1
P1
3
B1 1Winkelhalterung
Dämpfungs-
KISSEN
AT-PAD
AT-PAD
4B2 1Hauptstütze
5B3 1
6B4 1
7B5 1
Fensterhalterung A
Fensterhalterung B
Fixierungshalterung A
8B6 1
9B7
Fixierungshalterung B
Schraubenschlüssel
panner
1
5
Nr.
Symbol Teilename Abbildung Menge
Germany
10 1
11 4
12
13
14 1
15 S5 3
C1
S1
S2
S3
S4
Kompass
Schraube
M4X10 SEMS2
Sechskantschraube
M6x18 SEMS2
Sechskantschraube
M6X50 SEMS2
Halbrund-Vierkant-
Halsschraube
M6x30
Halbrund-Vierkant-
Halsschraube
M6x50
3
1
16 S6 2
17 N1 7
18 E1 4Gummi
U-Bolzen
M6x85
Bundmutter
M6
www.self-sat.com
6
Installation
So wird sie installiert?
Indem man die Anweisungen Schritt für Schritt befolgt, ist es einfach, die SELFSAT-H10D/H21D selbst
oder mit Hilfe eines professionellen Antenneninstallateurs zu installieren.
Vor dem Installieren Ihrer Antenne prüfen Sie bitte, ob der SELFSAT-H10D/H21D -Kasten alle oben
unter ‚Kasteninhalt’ genannten Teile enthält. Sollten Teile fehlen, kontaktieren Sie bitte Ihren Händler.
Schritt 1: Wo kann man sie installieren?
Um ein Signal vom Satelliten zu erhalten, sollte die SELFSAT-H10D/H21D an einer prozessparallelen Stelle
(außerhalb des Hauses oder der Wohnung) in Richtung des Satelliten zum Äquator hin installiert werden.
Hierzu benötigen Sie einen Kompass, um die SELFSAT-H10D/H21D genau auf den Satelliten hin auszurichten
(Anmerkung: Als Bezug nehmen Sie bitte die Tabelle der Azimut-Winkel, die auf den letzten Seiten dieser
Bedienungsanleitung aufgeführt sind).
Anmerkung
Zur Sicherstellung einer genauen Ablesung am Kompass, führen
Sie die Messungen ausserhalb der Wohnung durch und achten Sie
bei der Ablesung bitte darauf, dass Sie sich nicht in der Nähe von
großen Metallobjekten benden, insbesondere Elektrokabeln.
Führen Sie außerdem die Ablesung mehrfach durch.
Bäume, vor der SELFSAT-H10D/H21D benden, die die Qualität des Signalempfangs beeinträchtigen
(denken Sie daran, dass Bäume wachsen und das Signal blockieren können).
Um Ihre Antenne einfach zu befestigen und zu installieren, können Sie einen leicht zugänglichen Ort ohne
irgendwelche potenziellen Gefahren für die Installation auswählen.
Denken Sie daran, wie Sie an Ihrem Kabel vorbei ungehindert von der SELFSAT-H10D/H21D zu Ihrem
Digitalempfänger gelangen können. Die Antenne sollte sich nicht zu weit entfernt von Ihrem Satellitenempfänger benden; ein mehr als 30 Meter langes Kabel kann zu einer Verschlechterung der Bildqualität führen.
Stellen Sie sicher, dass sich keine Hindernisse, wie etwa Gebäude oder
Signal wird schlecht empfangen
Schlecht!Schlecht!
7
Signal wird gut empfangen
Gut!Gut!
Schritt 2: Wahl der Installation
Abhängig von der Lage der Installation der SELFSAT-H10D/H21D, können Sie sich jetzt für
einen Montagetypen entscheiden, alle Einzelteile sind beigelegt.
A) Tischstand-Typ (auf einer waagrechten Ebene)
Germany
S2
B1
A1
N1
B1
B5
S2
S1
N1
S4
12
S5
S2
3
www.self-sat.com
8
B) Wandmontage-Typ
N1
S5
S2
B1
A1
N1
2
S2
B2
S3
4
B6
12
S5
S2
3
B2
C) Fenster-Typ
S2
A1
N1
2
S2
B2
12
S5
S1
B4
B1
4
B6
S2
B3
N1
S4N1
S5
3
B2
S3
Achtung
9
Der Beschlag Nr. B6 hat 2 Löcher für das Modell H10D und 4 Löcher für das Modell H21D.
