English
Contents
What is SELFSAT-CAMP?
.....................................................................................What is SELFSAT-CAMP?
2
|
Safety Instructions
...........................................................................................Safety Instructions
2
|
Box Content
.................................................................................................Box Content
3
|
Home position
......................................................Return the antenna to home position before driving
6
|
How to Install?
....................................................................................
.........................................................
..........................................................................
..........................................................................................
.....................................................
Step 1 : Where to Install?
Step 2 : Required space for the CAMP38 / CAMP58
Step 3 : Equipment for Installation
Step 4 : Installation
Step 5 : Connecting the Antenna and the Set top box
|
|
|
|
|
8
8
10
10
14
How to use?
................................................................................
.........................................................
Step 1: General Information
Step 2: Adjust Azimuth, Elevation and Skew angle
|
|
4
5
Troubleshooting Check List for Initial Installation
..........................................................Troubleshooting Check List for Initial Installation
15
|
Loss of Signal / Rain Fade
....................................................................................Loss of Signal / Rain Fade
16
|
Page 3
CAMP38 / CAMP58 User manual - 2
Warning
Antennas improperly installed or installed to an inadequate structure are very susceptible to wind damage. This damage can be very serious or even life threatening. The owner and installer assumes full responsibility that the installation is structurally sound to support all loads (weight, wind & ice) and properly sealed against leaks. The manufacturer will not accept liability for any damage caused by a satellite system due to many unknown variable applications.
1)2)Make sure to tighten wall mount rubber and wall mount joint together to prevent water from leaking in the vehicle. SELFSAT-CAMP antenna has to be folded down to driving direction before driving.
Before using this product please read this manual carefully and follow exactly all installation, mounting & orientation instructions. All the instructions should be followed in order to avoid any technical problems. Any electric or magnetic eld close to the SELFSAT-CAMP may cause a bad reception or even cut o the signal completely. Do not drill the antenna plastic cover which protects the antenna from moisture. Handle the antenna with care as any impact can cause damage to the electronics. Do not open the cover. Any attempt to repair by a non-qualied person can be dangerous and void the warranty. Obstacles (buildings, trees, etc.) may block the reception of the signal from the satellite to the antenna. Do not paint or add any substance on the antenna cover, this will block the reception of the signal from the satellite. This product contains one universal LNB which is forbidden to add, change or modify discretionally. For more precise details on the above points or for any information, please ask your retailer or customer service.
•
•
•
•
•
•
•
•
•
•
Safety Instructions
What is SELFSAT-CAMP?
SELFSAT-CAMP is a Horn Array Type Flat Satellite Antenna with Dual Linear Polarization. It receives signal from major Satellites and is the world’s rst manual antenna with 3 axis control (including adjustable skew angle). SELFSAT-CAMP can be used for both free to air and encrypted (requiring a subscription with an operator) channel reception; it can also receive all High Denition channels with a superior image quality. For the use and installation, please read the following instructions and installation materials carefully.
Page 4
CAMP38 / CAMP58 User manual - 3
English

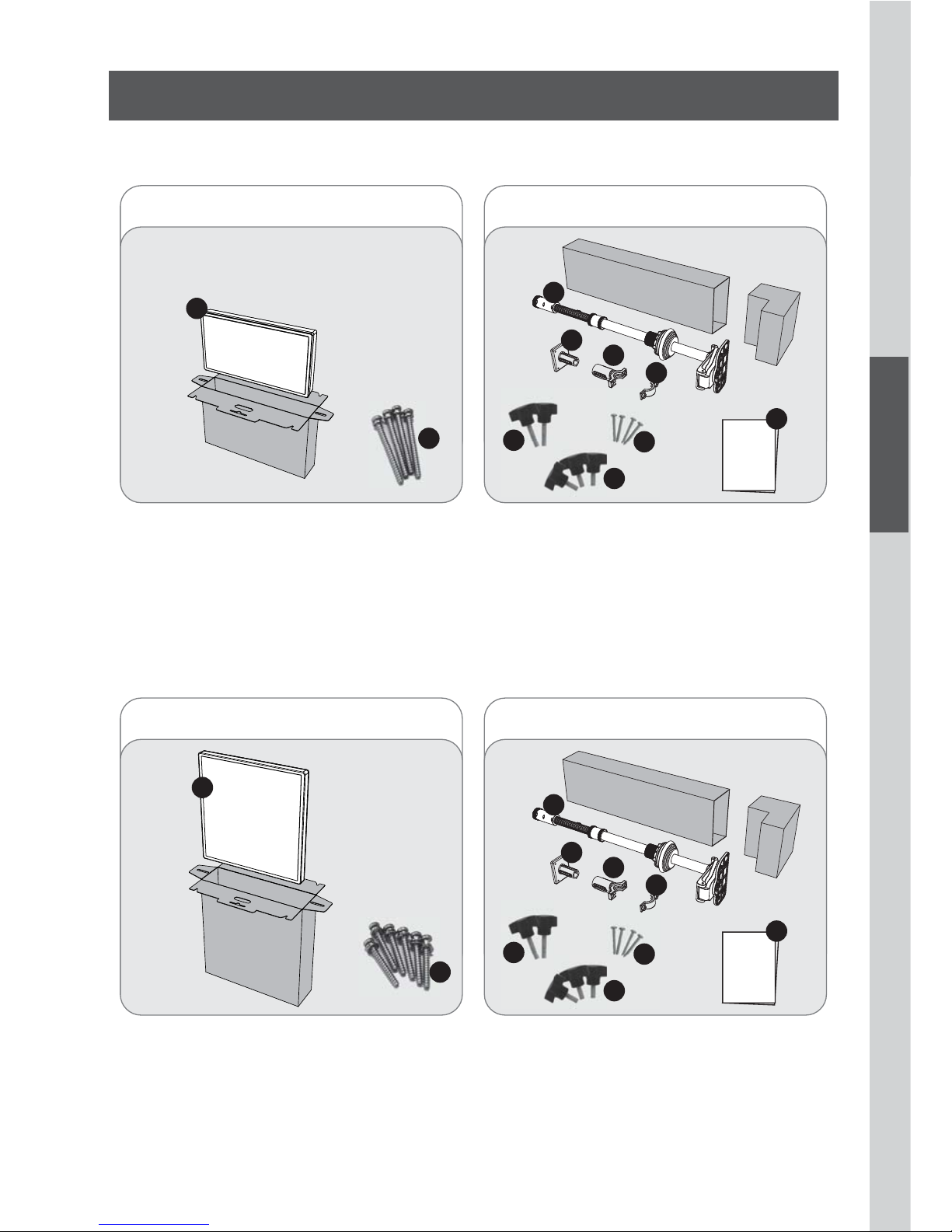

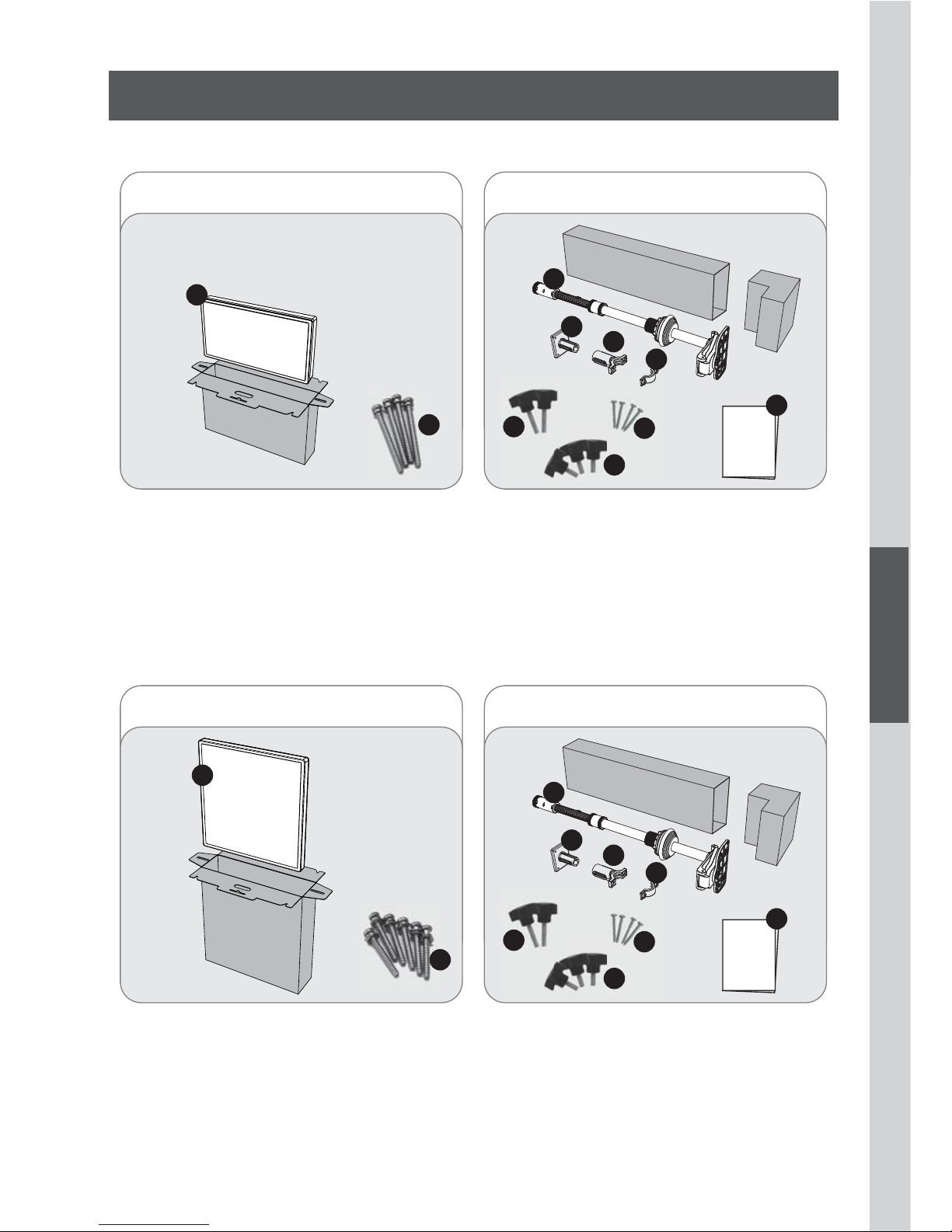

Box Content
CAMP38
1. CAMP38
2. Screw M4x40 (4)
Antenna master box
1. CAMP Bracket
2. Inside Fix A
3. Inside Fix B
4. Inside Fix C
5. Screw M4x30 (4)
6. Knob Bolt M6x25 (2)
7. Knob Bolt M6x15 (3)
8. User Manual
CAMP Bracket Kit master box
Manual
CAMP58
1. CAMP58
2. Screw M4x28 (6)
Antenna master box
1
1
1
2
2
2
3
4
8
6
5
7
1. CAMP Bracket
2. Inside Fix A
3. Inside Fix B
4. Inside Fix C
5. Screw M4x30 (4)
6. Knob Bolt M6x25 (2)
7. Knob Bolt M6x15 (3)
8. User Manual
CAMP Bracket Kit master box
Manual
1
2
3
4
8
6
5
7
Page 5
CAMP38 / CAMP58 User manual - 4
How to use?
Step 1 : General Information
Surrounding environment and Antenna pointing menu
Antenna Pointing Menu
Signal: 0
Satelite : ASTRA 1 Transponder : 23 LNB : ON Frequency : 12640
Once all connected, turn on the TV and the Satellite receiver. Select the Antenna Pointing Menu on your set top box. You can check signal level on your TV. (Ensure that to choose “LNB : ON”)
The signal level and quality is indicated on the TV screen and will uctuate and change color according to the adjustment & movement of the antenna while you are pointing & nding (azimuth, elevation angle). The level indicates the power of the signal and the color is the signal reception quality from the chosen satellite.

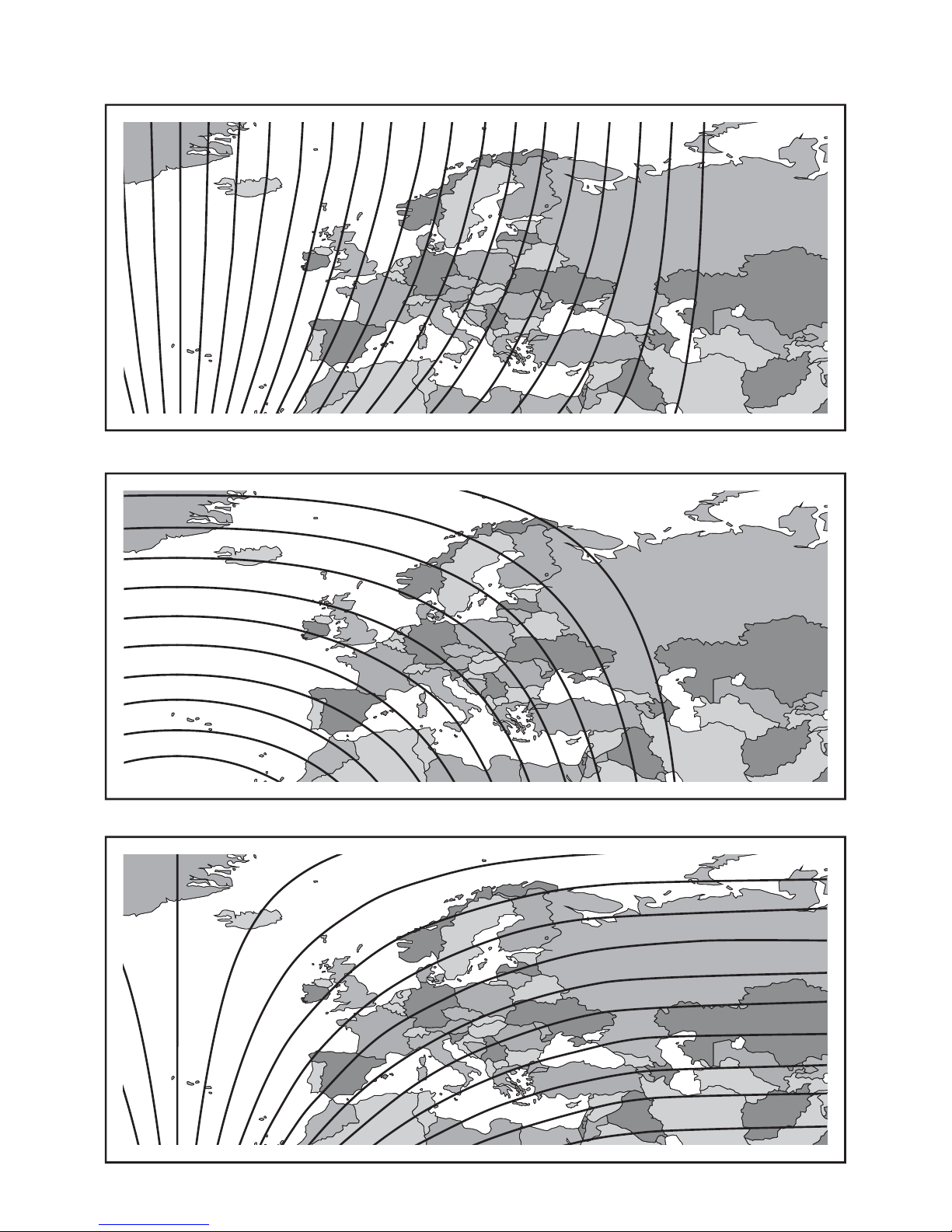

Please take reference to the pictures of the Azimuth, Elevation and Skew angle in the back pages of this manual.
Azimuth Elevation Skew angle
Bad Quality Signal Reception
BAD!BAD!
Good Quality Signal Reception
GOOD!GOOD!

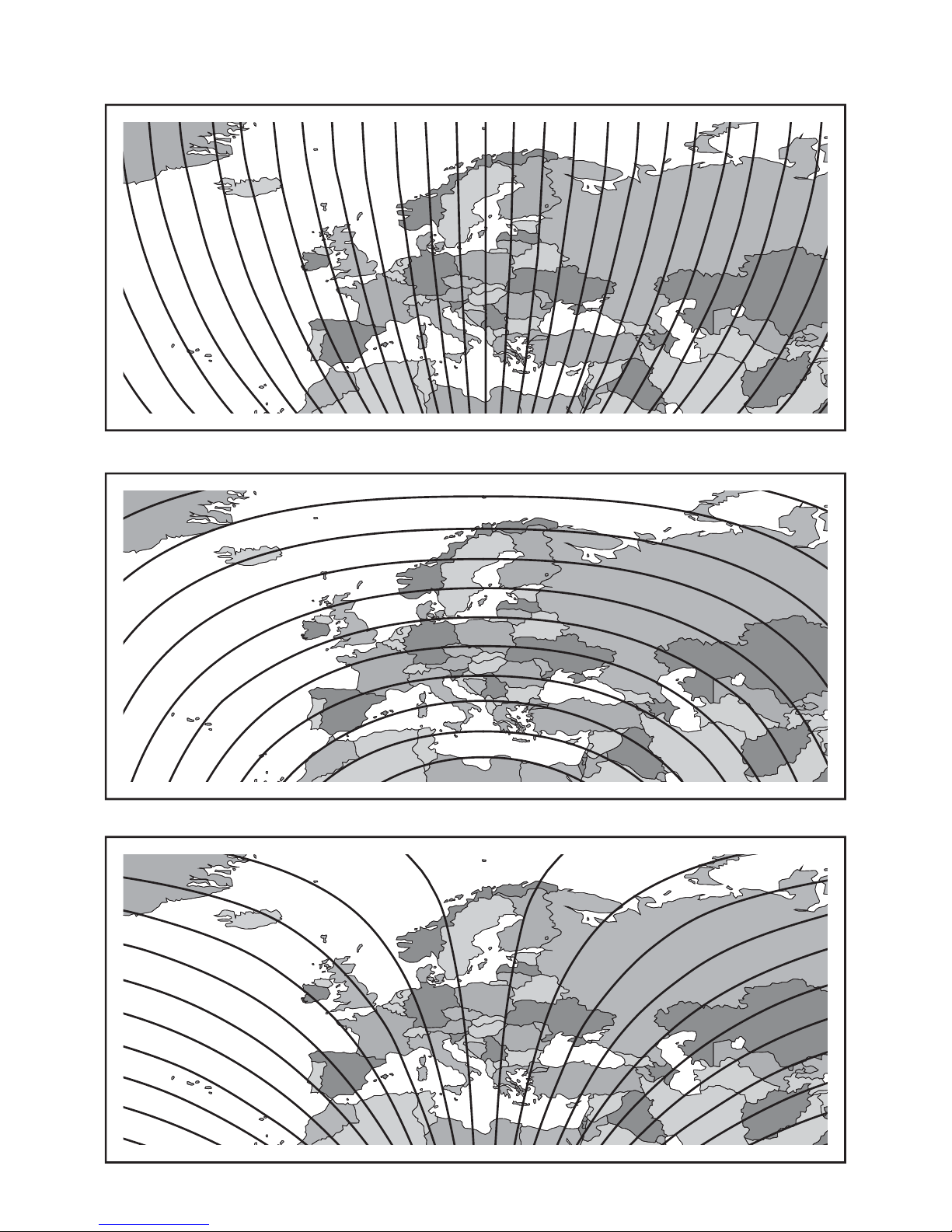

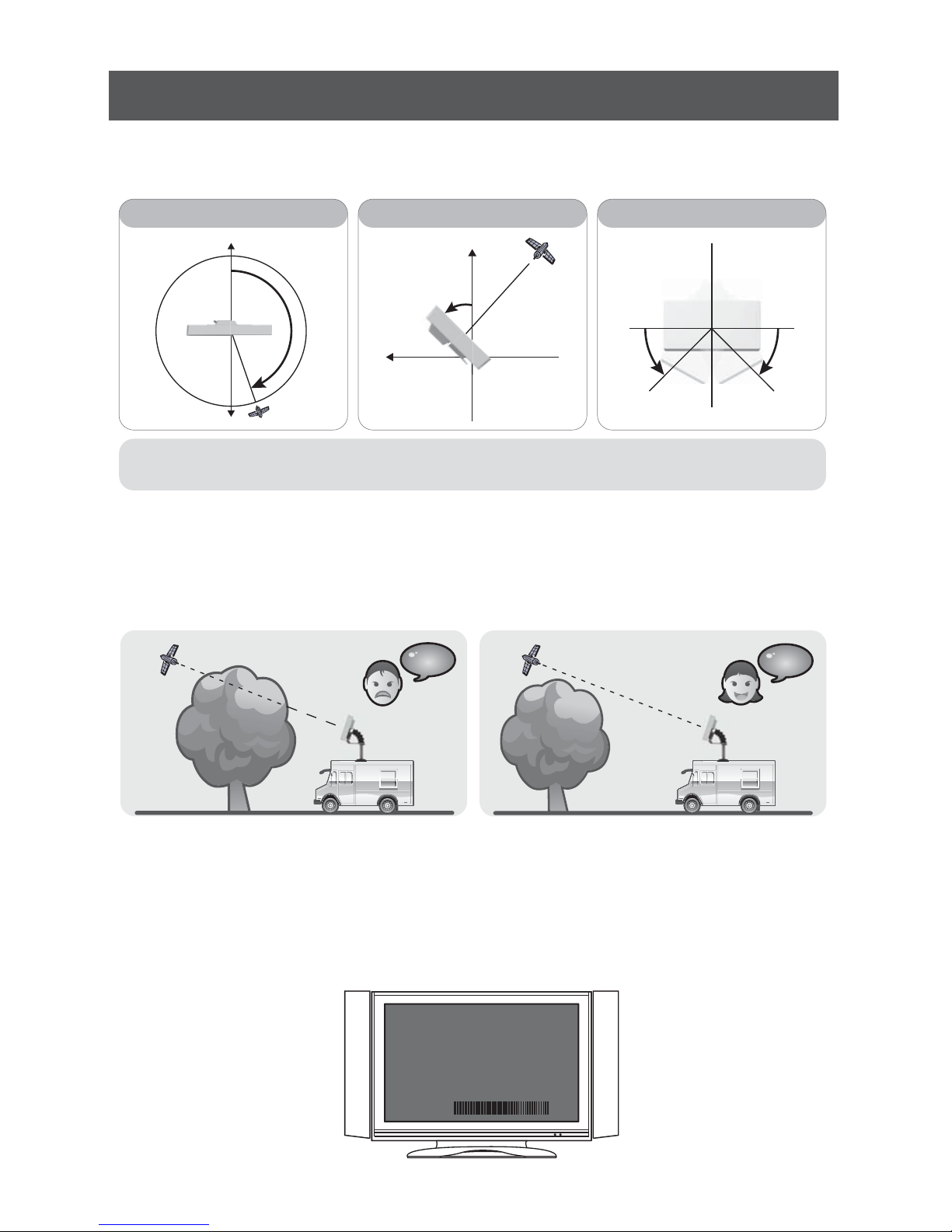

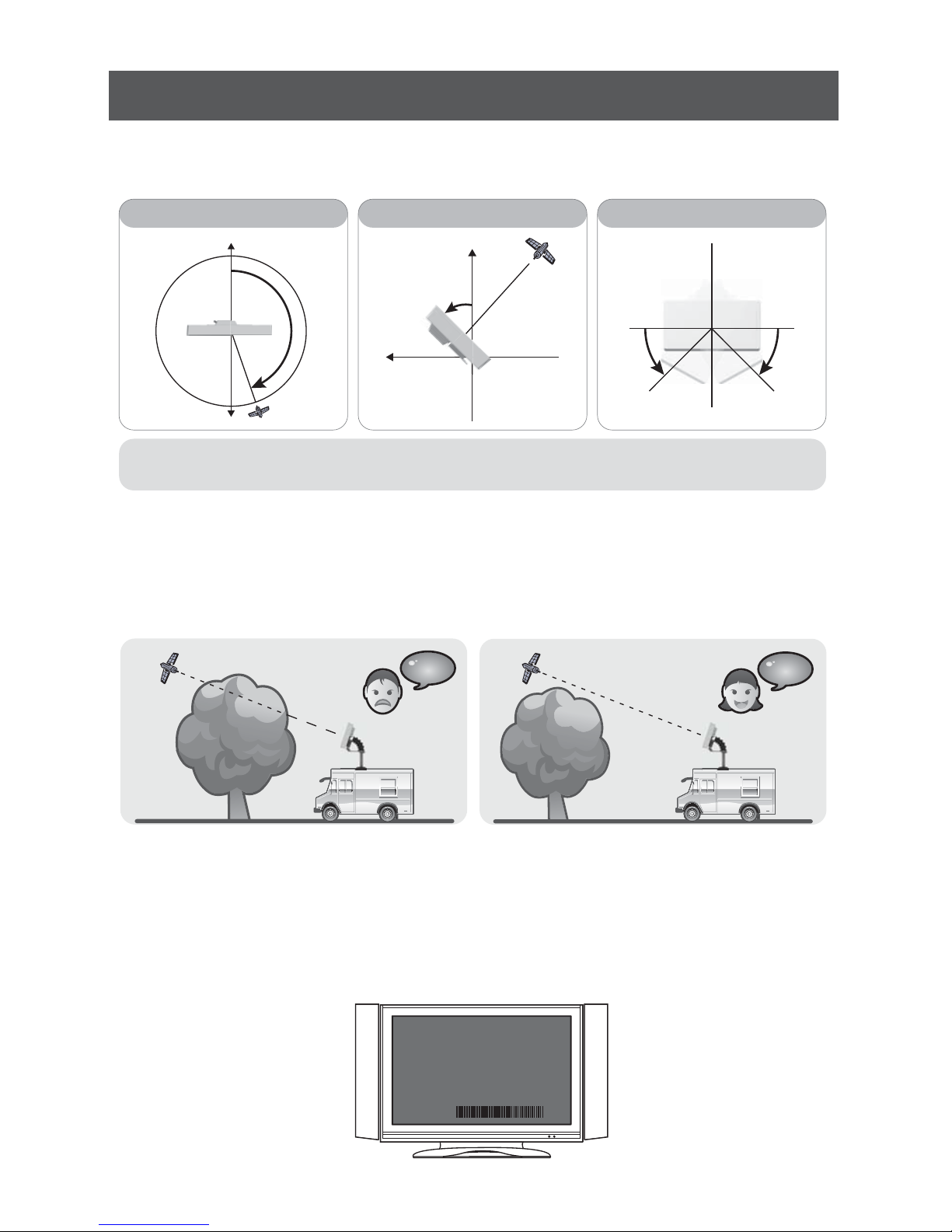

What are the Azimuth, Elevation and Skew Angle?
Make sure that there are no obstacles in front of SELFSAT-CAMP which can decrease the signal reception quality, such as buildings or trees (You may keep in mind that trees will grow and may block the signal).
S 180˚
N 0˚
90˚
0˚
-45˚+45˚
Page 6
CAMP38 / CAMP58 User manual - 5
English
Step 2 : Adjust Azimuth, Elevation and Skew angle
Do not push up the antenna by holding elevation control knob and skew control knob.
Turn the skew control knob should be limited up & down to marked red. Over lining causes failure.

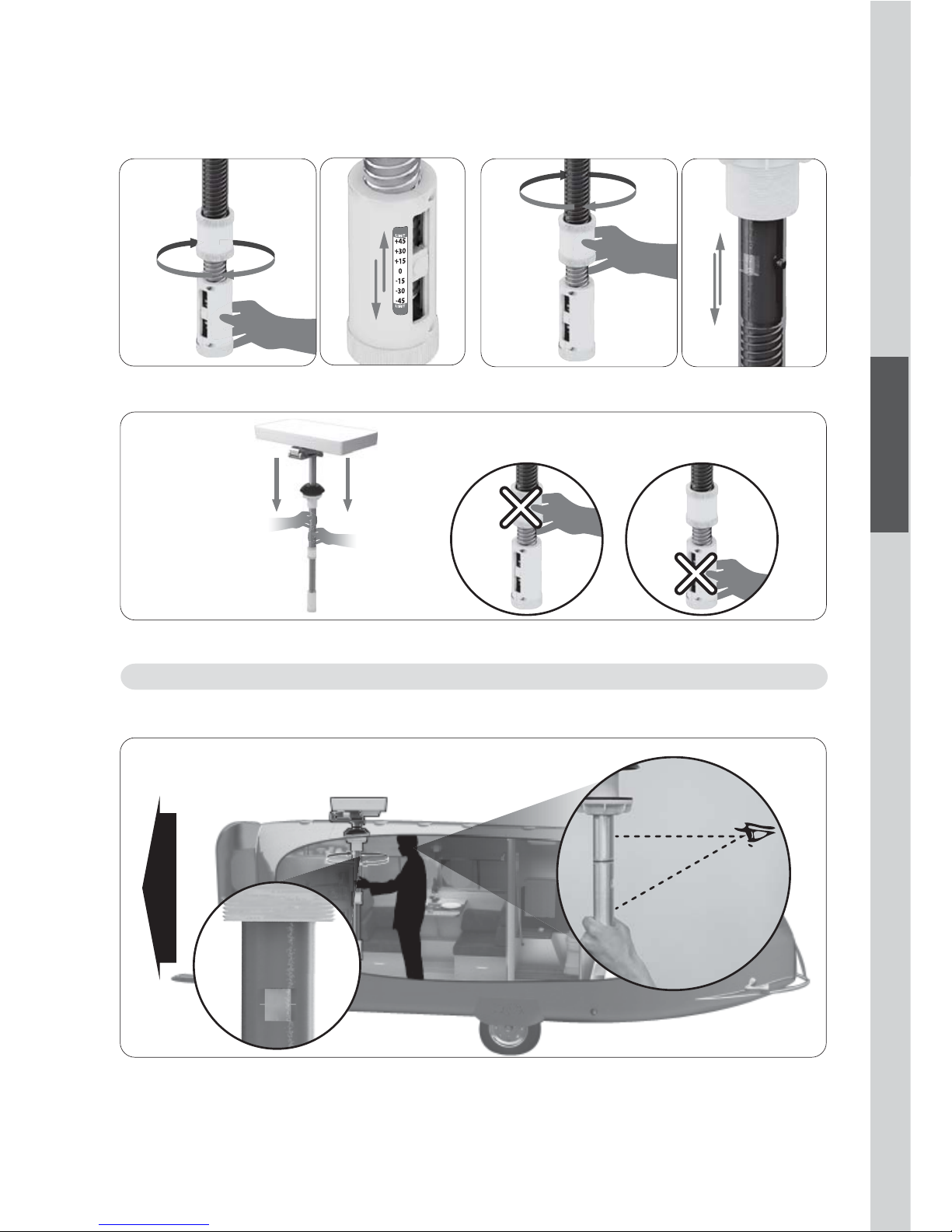

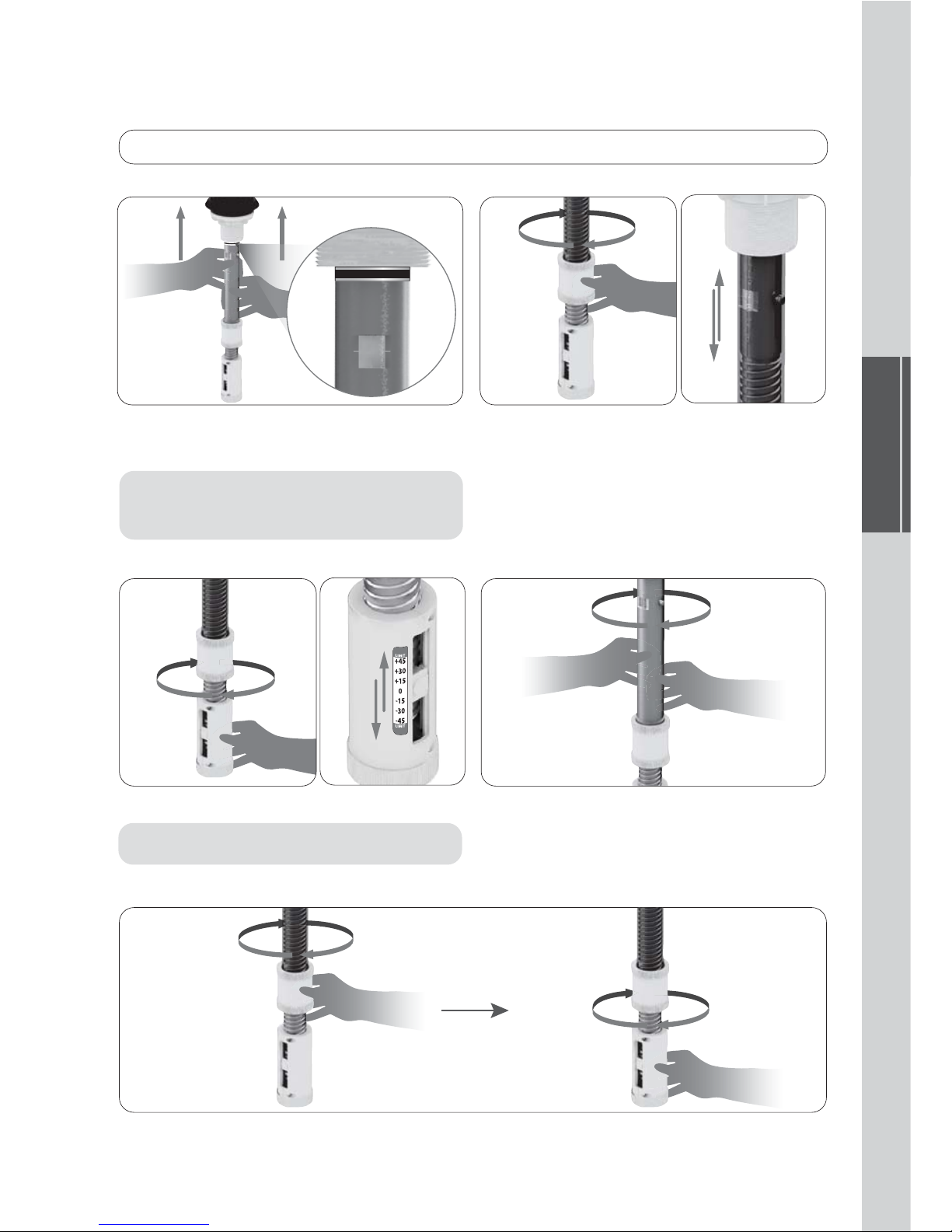

2. Lift the antenna pole
1. Preparation
Lift up the antenna pole up to red line to secure enough adjustable space on the roof.
3. Adjust elevation
Turn the elevation control knob according to the target satellite elevation angle.
4. Adjust skew
Turn the skew control knob according to the target satellite skew angle.
5. Adjust azimuth
Turn the azimuth control pole. The signal level and quality is indicated on the TV screen. Please nd and hold the pole at the position of the best signal.
5-1. 5-2.
6-1. 6-2.
Slightly turn the elevation and skew control knob for ne tuning. The level indicates the power of the signal and the color is the signal reception quality from the chosen satellite. Please nd and hold the pole at the position of the best signal.
6. Fine tuning
Select the target satellite (Check the Elevation and Skew angle in manual)
85
Page 7
CAMP38 / CAMP58 User manual - 6
Home position

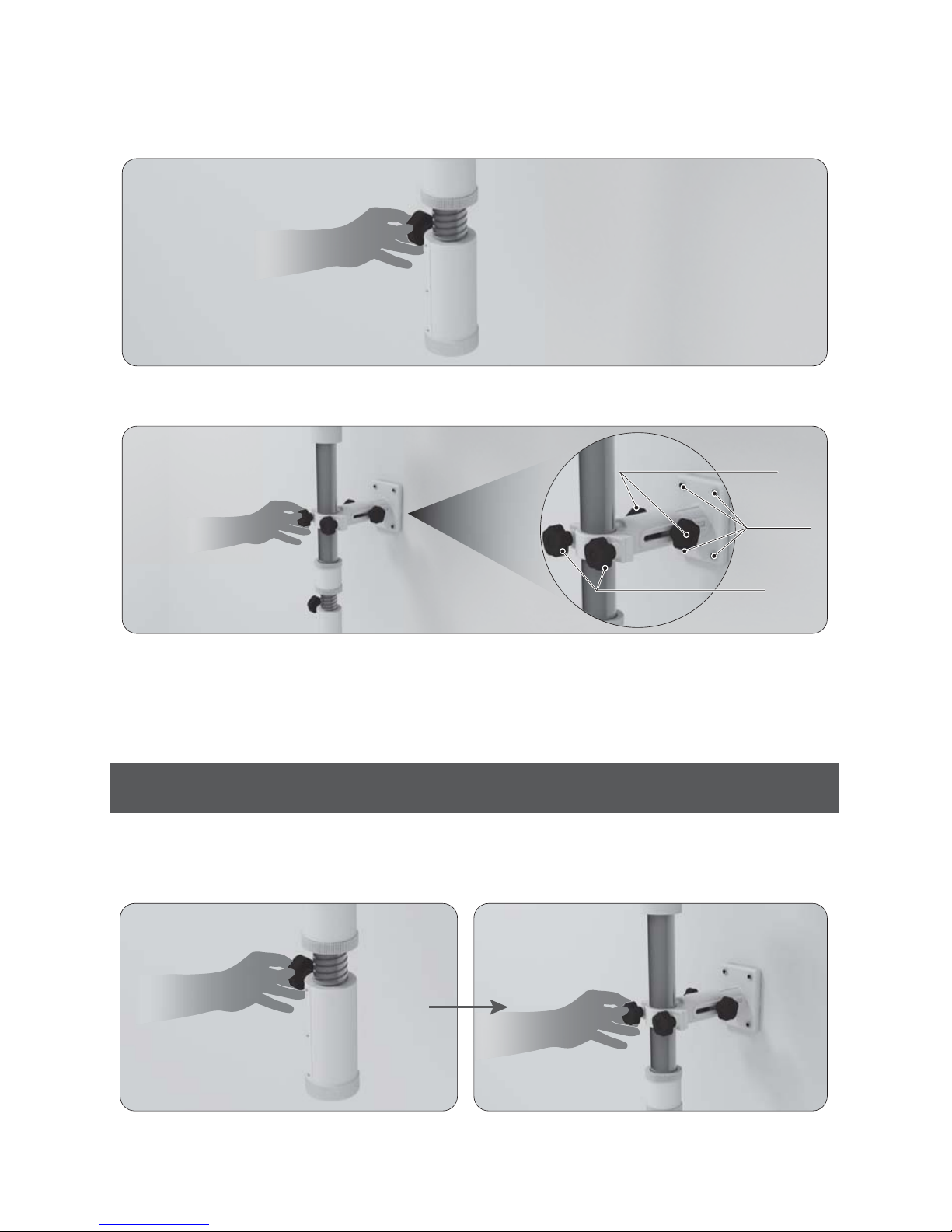

1. Screw o ‘Knob Bolt M6X15’ and both of ‘Knob Bolt M6x25’.
※
SELFSAT-CAMP has to be at HOME position before driving
Screw ‘Knob Bolt M6X15’ like the picture below And make skew control knob xed.

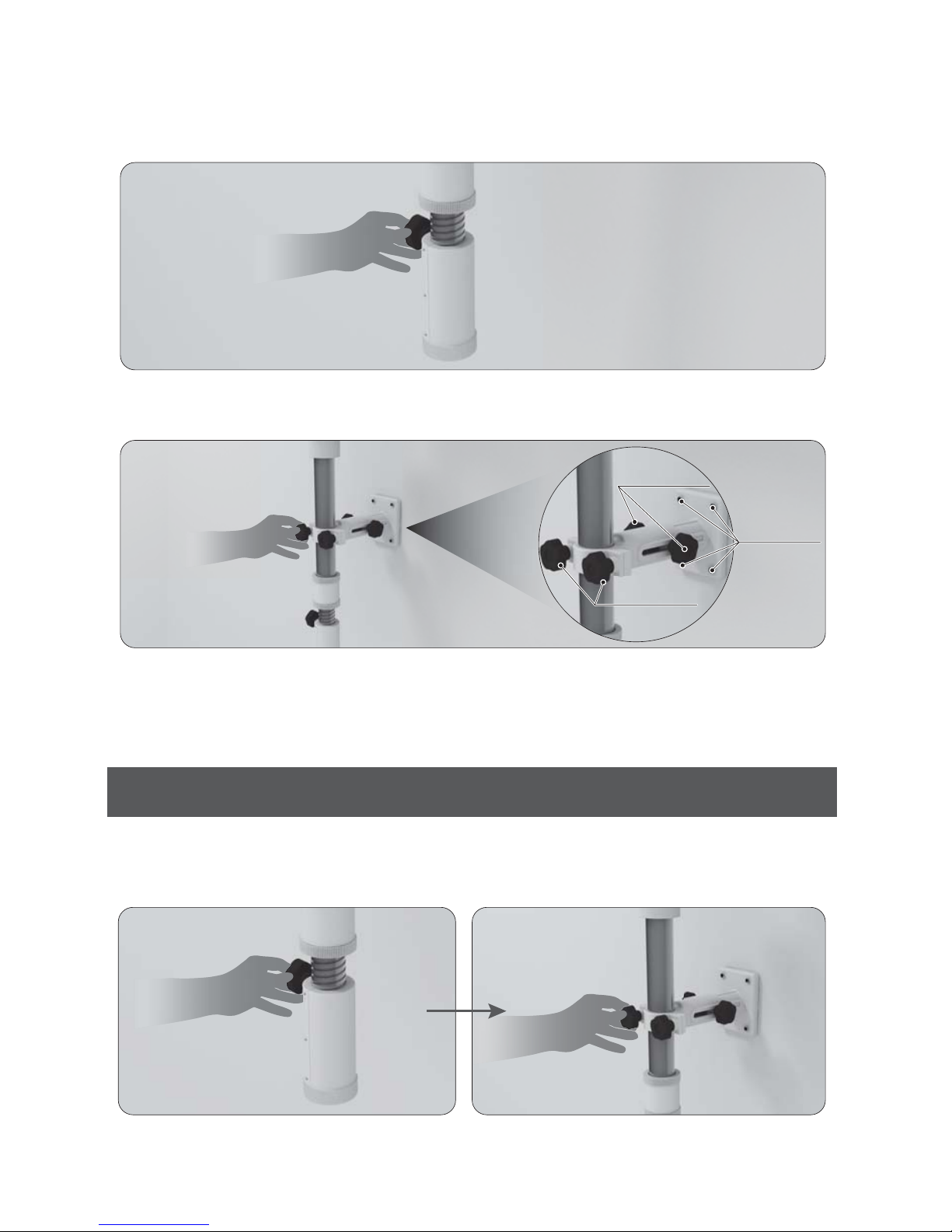

7. Fix ‘CAMP Bracket’
7-1. Fix skew control knob
After adjusting azimuth, elevation and skew Fix ‘CAMP Bracket’ on the wall of camping car using ‘Inside Fix A/B/C’
7-2. Fix ‘CAMP Bracket’ on the wall of camping car
Screw M4x25 4ea
Screw M4x25 4ea
Knob Bolt M6x15 2ea
Knob Bolt M6x15 2ea
Knob Bolt M6x25 2ea
Knob Bolt M6x25 2ea
Screw M4x25 4ea
Knob Bolt M6x15 2ea
Knob Bolt M6x25 2ea
Page 8
CAMP38 / CAMP58 User manual - 7
English

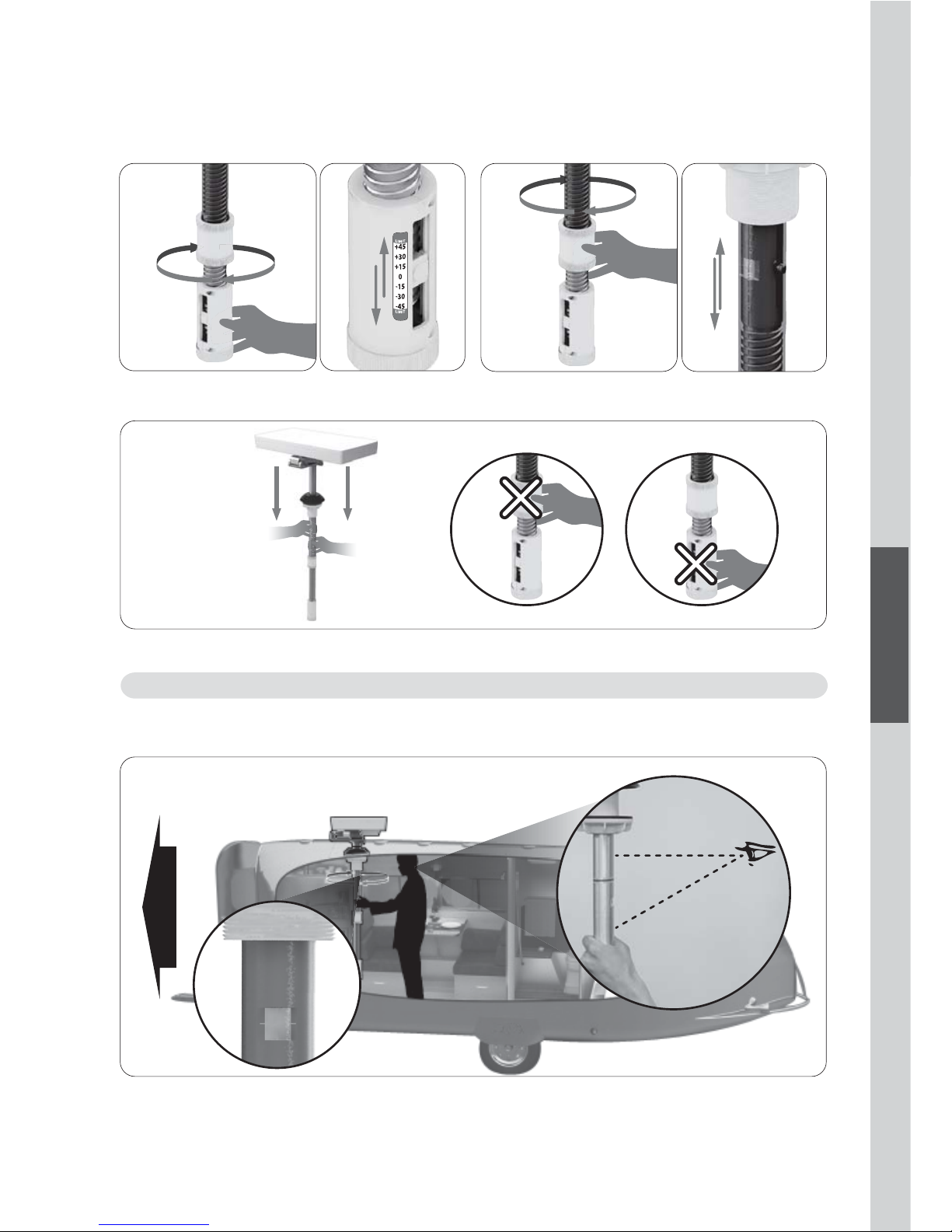

Do not push up the antenna by holding elevation control knob and skew control knob.

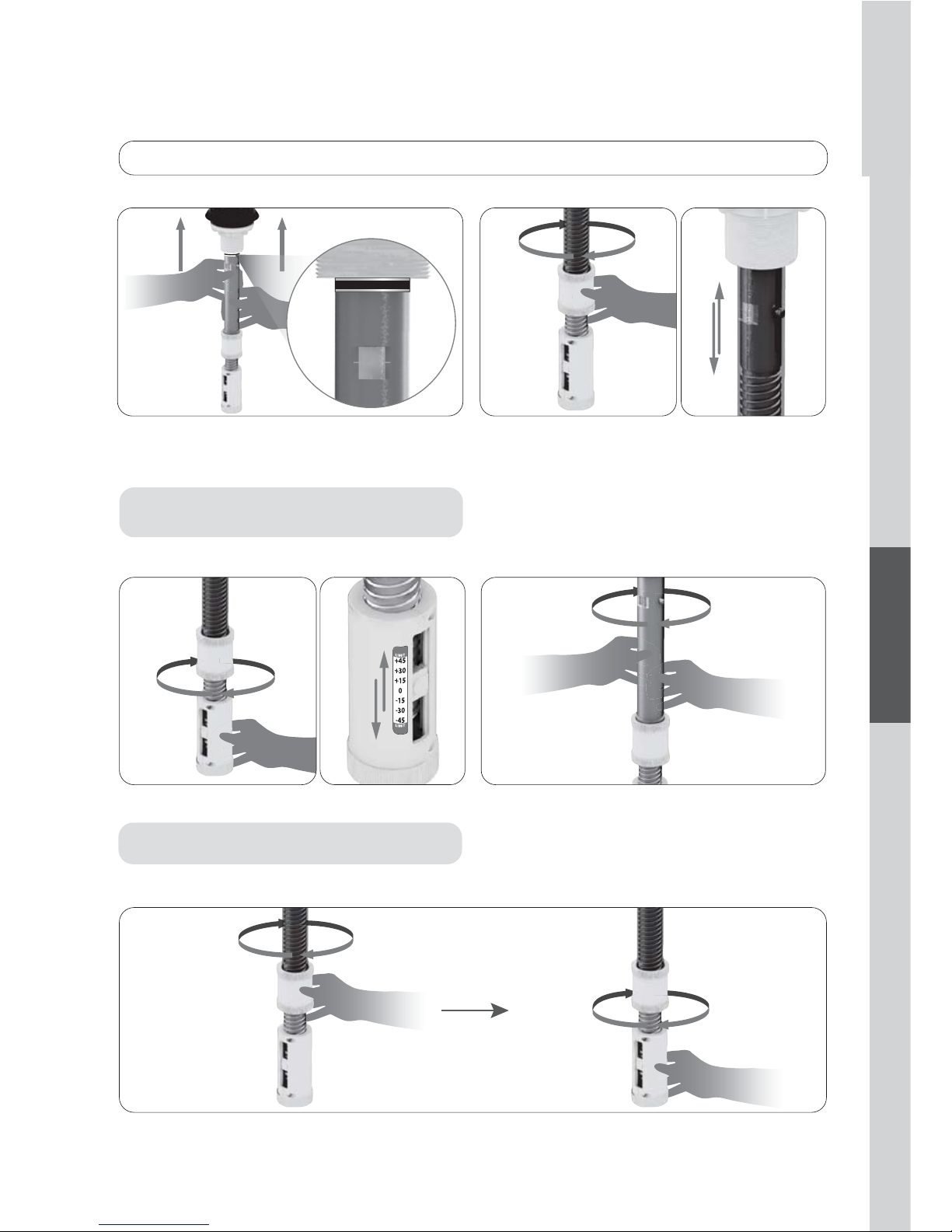

3. Set elevation back to 90°.
4. Down the antenna to the ground fully
5. Adjust azimuth
Return the antenna to home position. Elevation indicator has to be faced to the center of vehicle rear to conrm that the azimuth is adjusted to right direction. (HOME position)
Down the antenna to the ground fully with pole (Do not pull down the antenna by holding elevation screw cap and skew screw cap)
2. Set Skew angle back to 0°.
85
Driving direction
Eye viewpoint
Page 9
CAMP38 / CAMP58 User manual - 8
How to Install?
By following the instructions step by step, you can easily proceed to install SELFSAT-CAMP by yourself or with the help of a professional antenna installer.
Step 1: Where to Install?

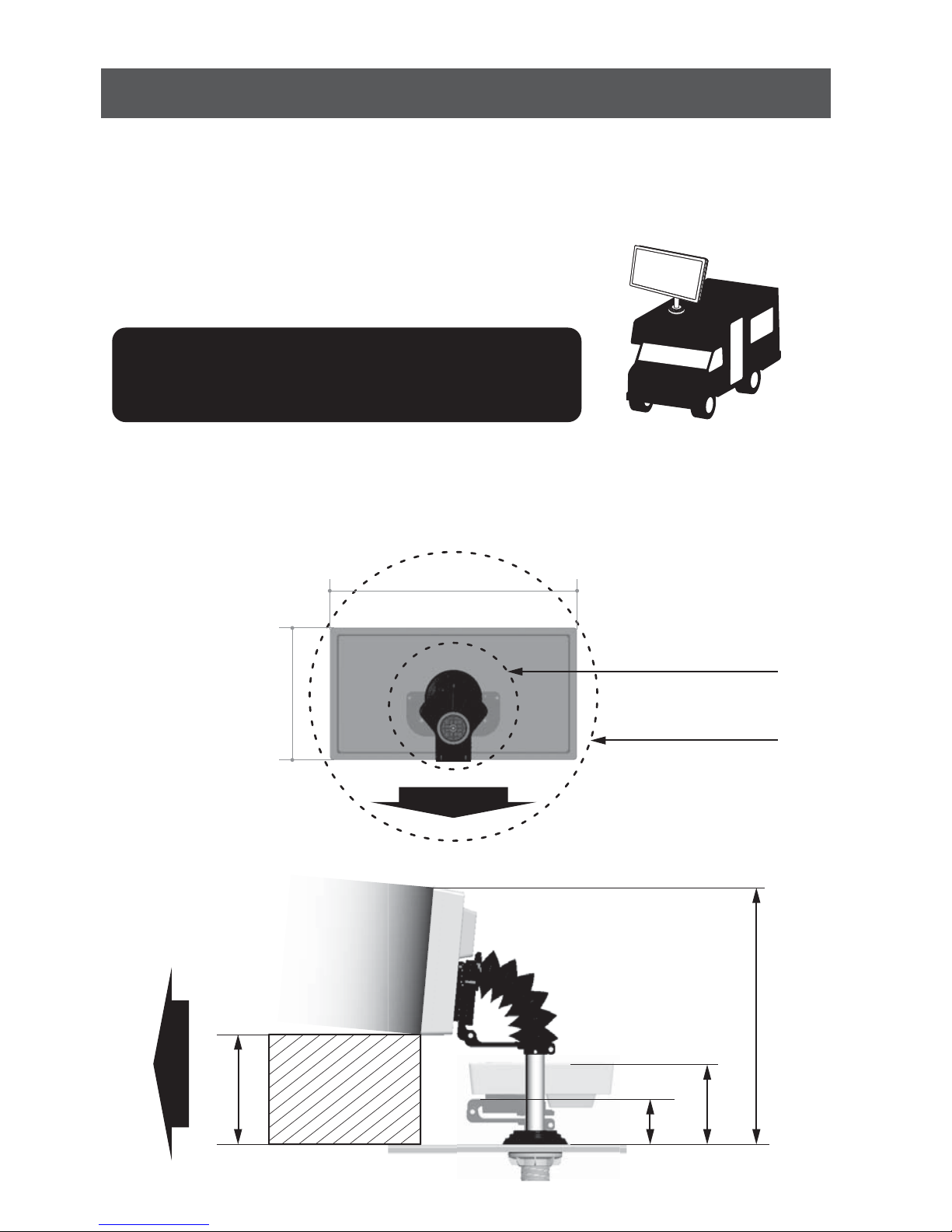

Please conrm enough space to allow SELFSAT-CAMP operation range (cruising radius). It has to be installed on the at surface roof of a vehicle. (Please install it on the center of car roof, if possible)
Take care that there is enough space to allow the folding SELFSAT-CAMP within its operation range (cruising radius).
CAMP38

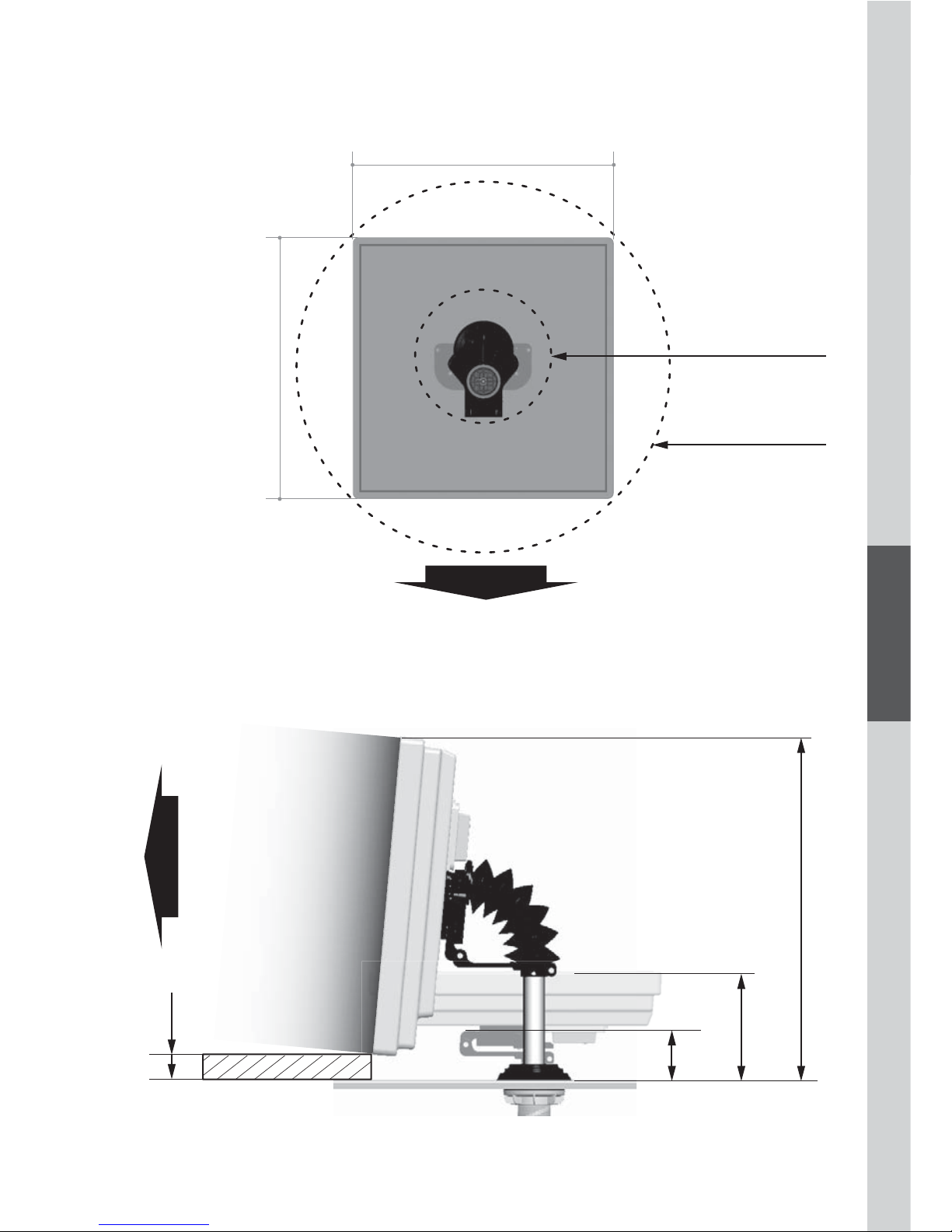

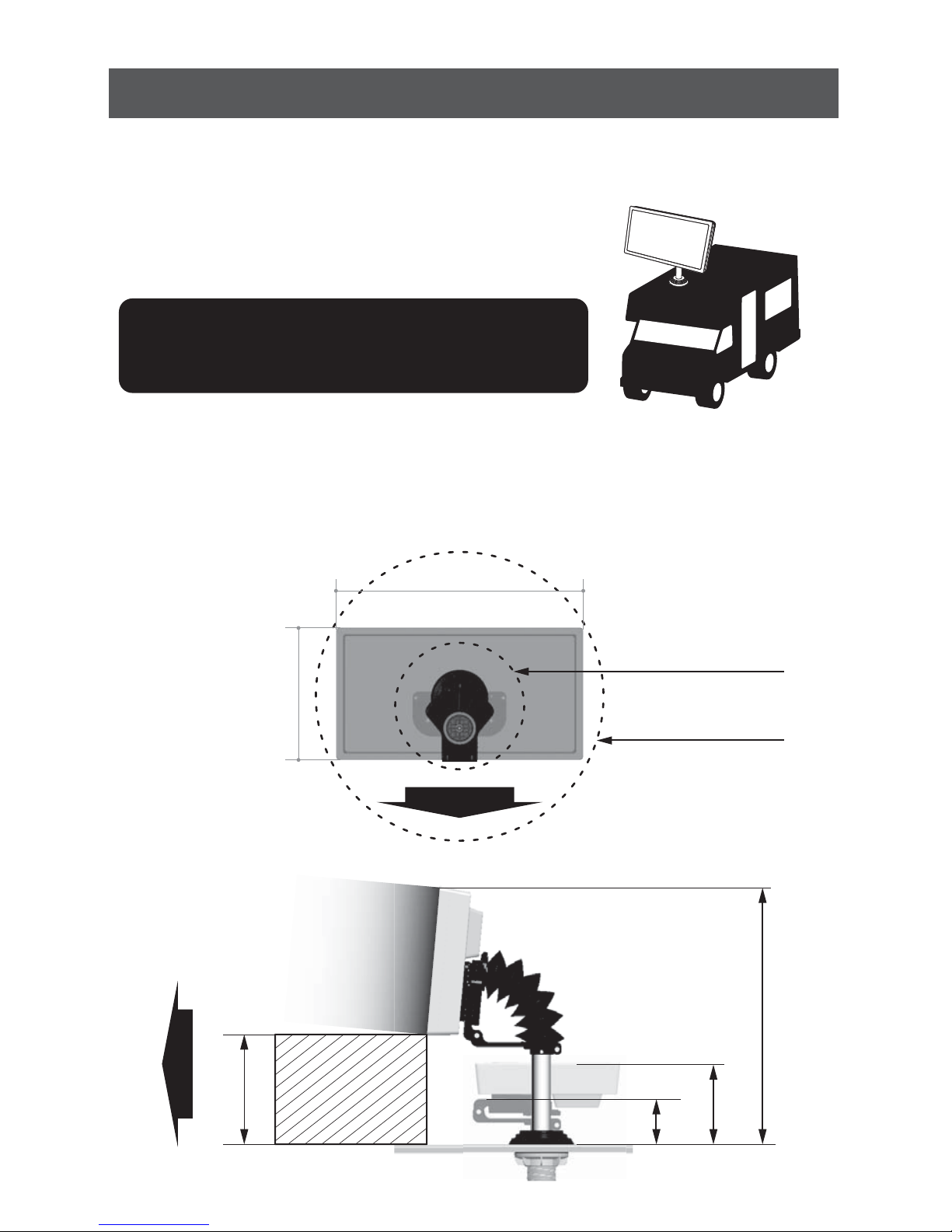

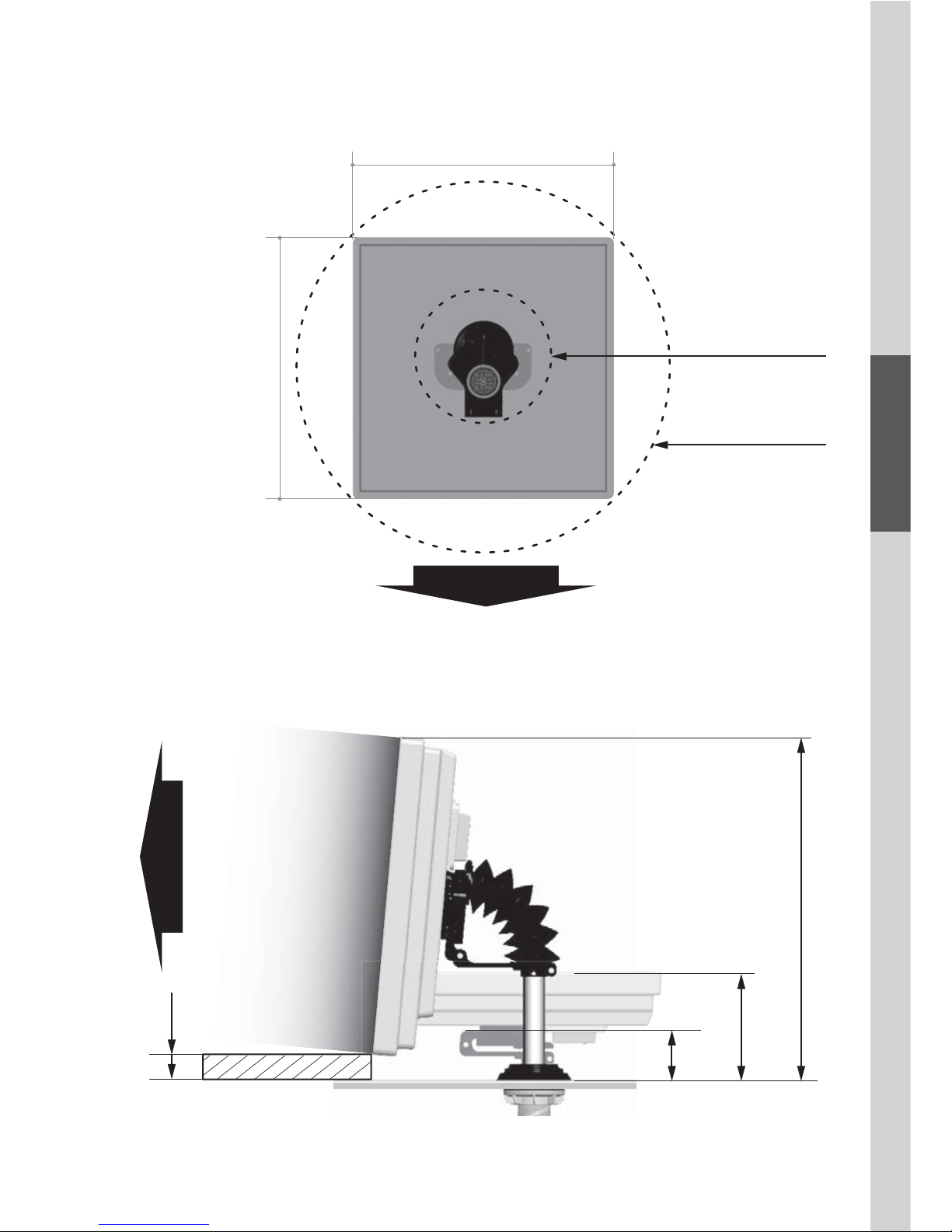

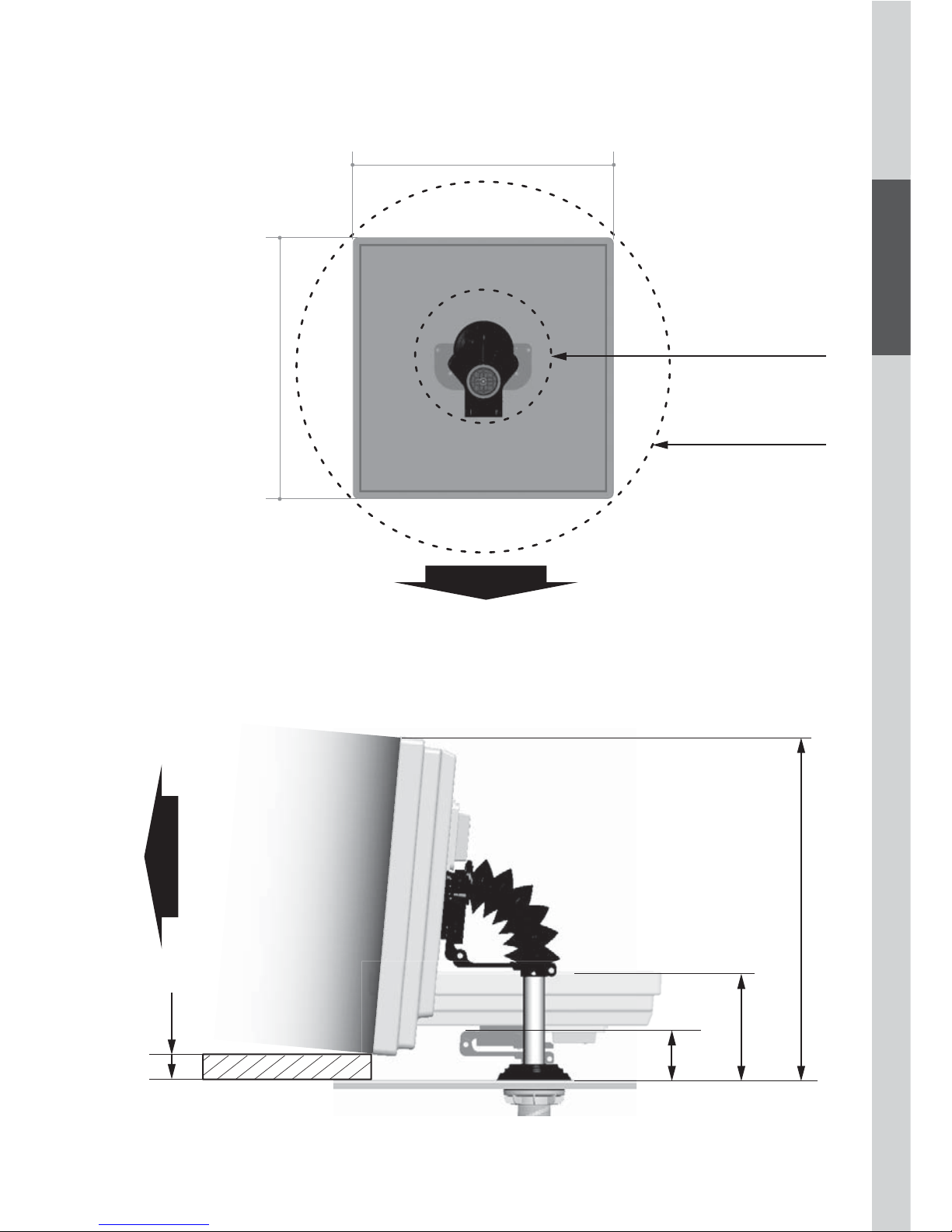

Step 2 : Required space for the CAMP38 / CAMP58
Obstacle
47.6cm
18cm
16cm
9cm
B : Radius 29.5cm
up to a height 16cm
A : Radius 13.5cm
up to a height 9cm
Sate
l
li
te
r
e
c
e
p
ti
o
n
27.5cm
51.5cm
Driving direction
Driving direction
Lower pipe has to be in 11cm~15cm away from the inside wall to x for rm installation.
Page 10
CAMP38 / CAMP58 User manual - 9
English

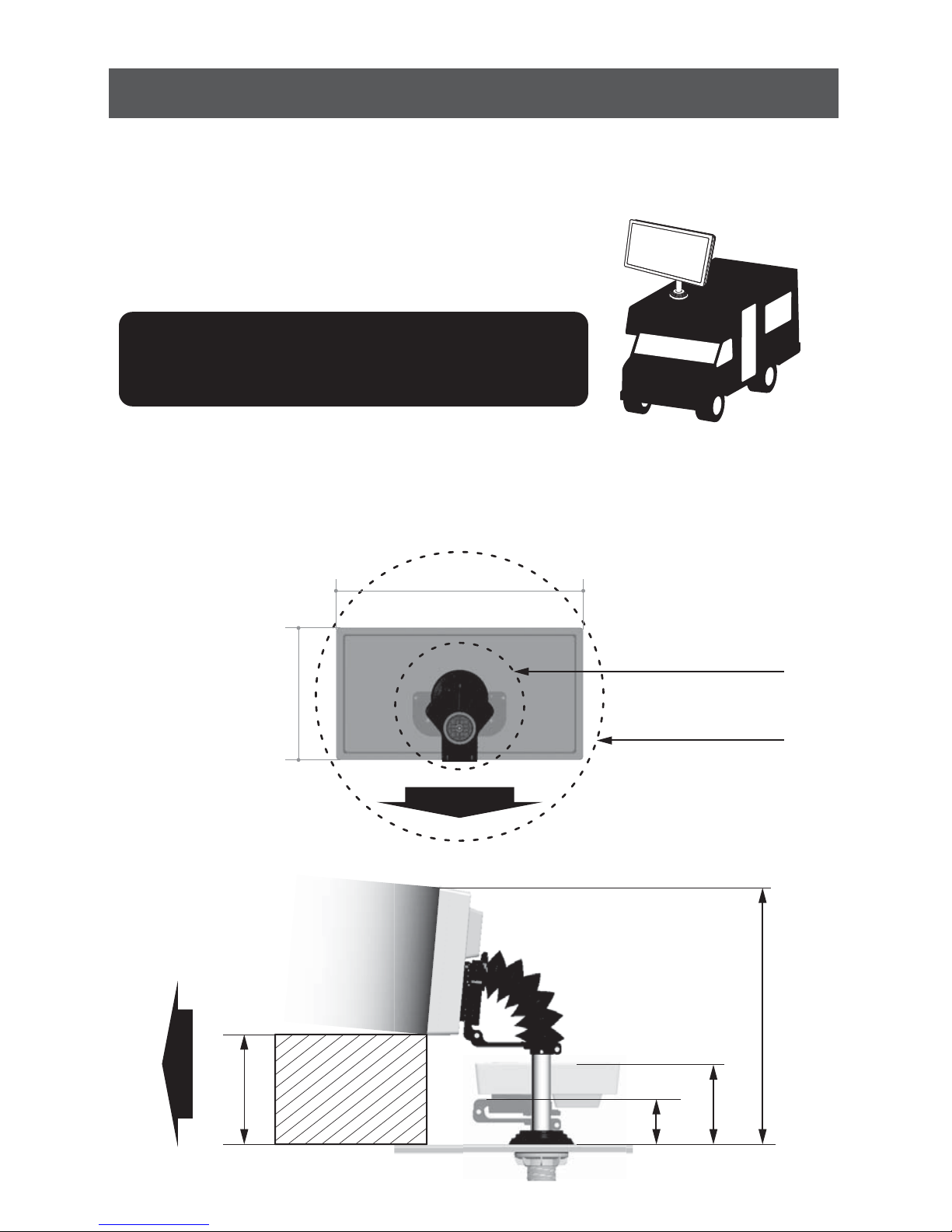

CAMP58
55.7cm
19cm
9cm
B : Radius 39cm
up to a height 19cm
A : Radius 13.5cm
up to a height 9cm
Obstacle
2cm
Sate
l
lite re
c
e
pti
o
n
51.7cm
51.7cm
Driving direction
Driving direction
Page 11
CAMP38 / CAMP58 User manual - 10
Antenna
Camp Bracket
Power drill
11mm spanner
Cleaner
Screw set ( CAMP38: M4x40 (4) / CAMP58 : M4x28 (6) )
Ø54 Hole-saw
Step 3 : Equipment for Installation
1
2
3
4
5
6
7
15
2
6
7
4
3
Step 4 : Installation

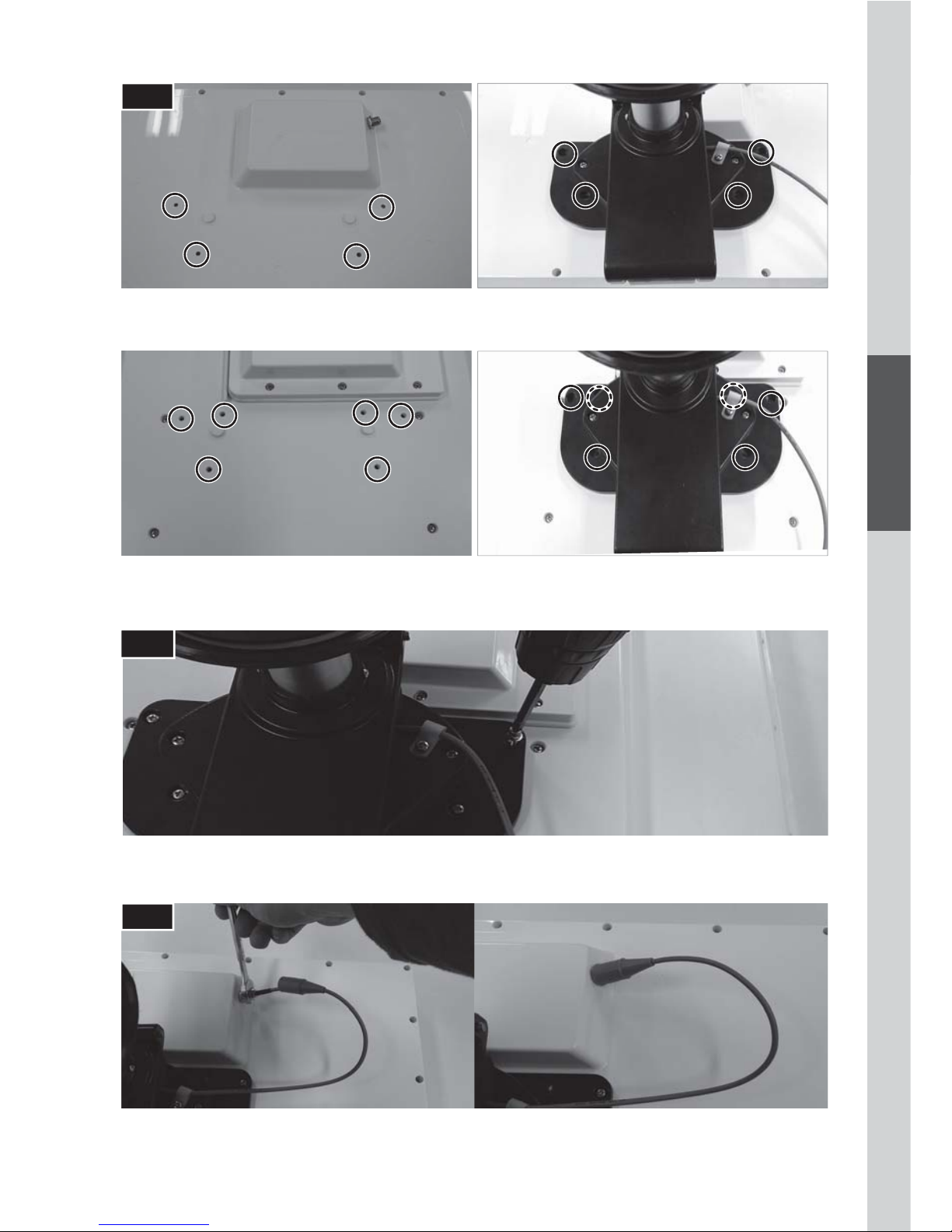

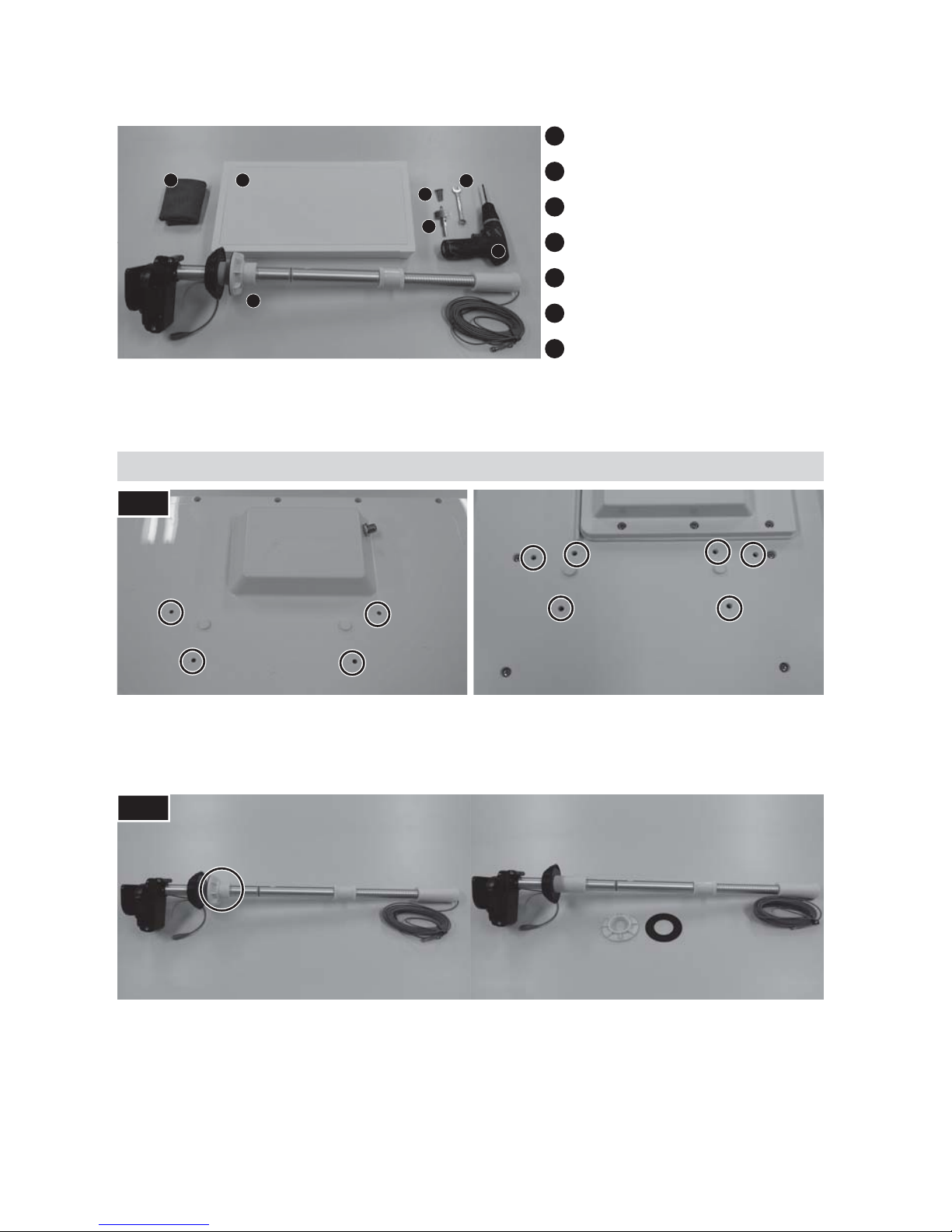

A. Connect the antenna and CAMP Bracket
A-2
CAMP38

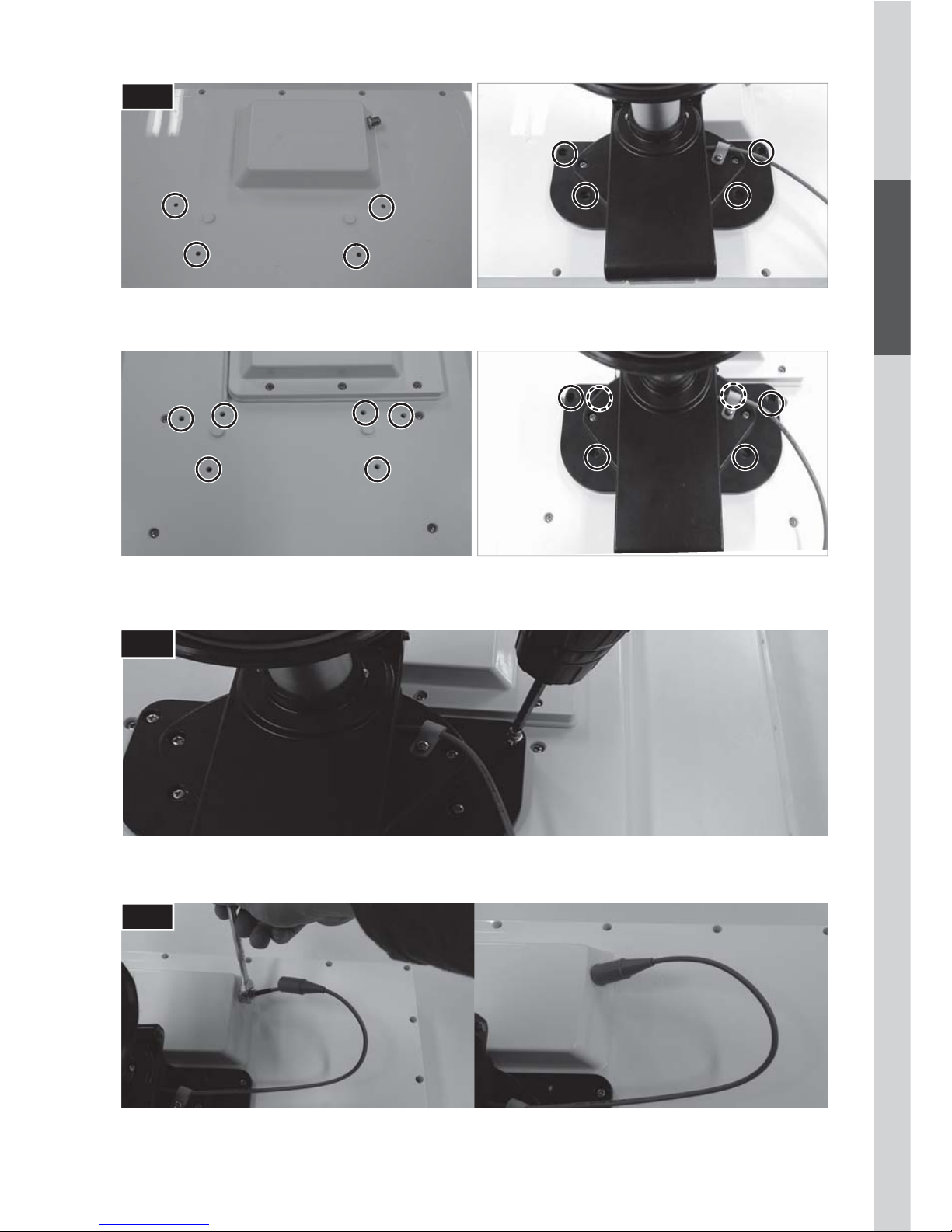

Place the antenna back-side up to check the 4 screw holes for assembling with Camp Bracket
CAMP58
Place the antenna back-side up to check the 6 screw holes for assembling with Camp Bracket
A-1
Separate Wall Mount Joint and Wall Mount Rubber
Page 12
CAMP38 / CAMP58 User manual - 11
English
CAMP38
Combine Camp Bracket with Antenna (Skew angle 0°)
A-3
Connect Antenna Cable to Antenna and tighten it with a 11mm Spanner
A-5
a
a
a
c
c
b
b
d
d
CAMP58
Combine Camp Bracket with Antenna (Skew angle 0°)
a
a
e
f
c
b
b
c
d
d
e
f
A-4
Assemble Camp Bracket with screws
Page 13
CAMP38 / CAMP58 User manual - 12

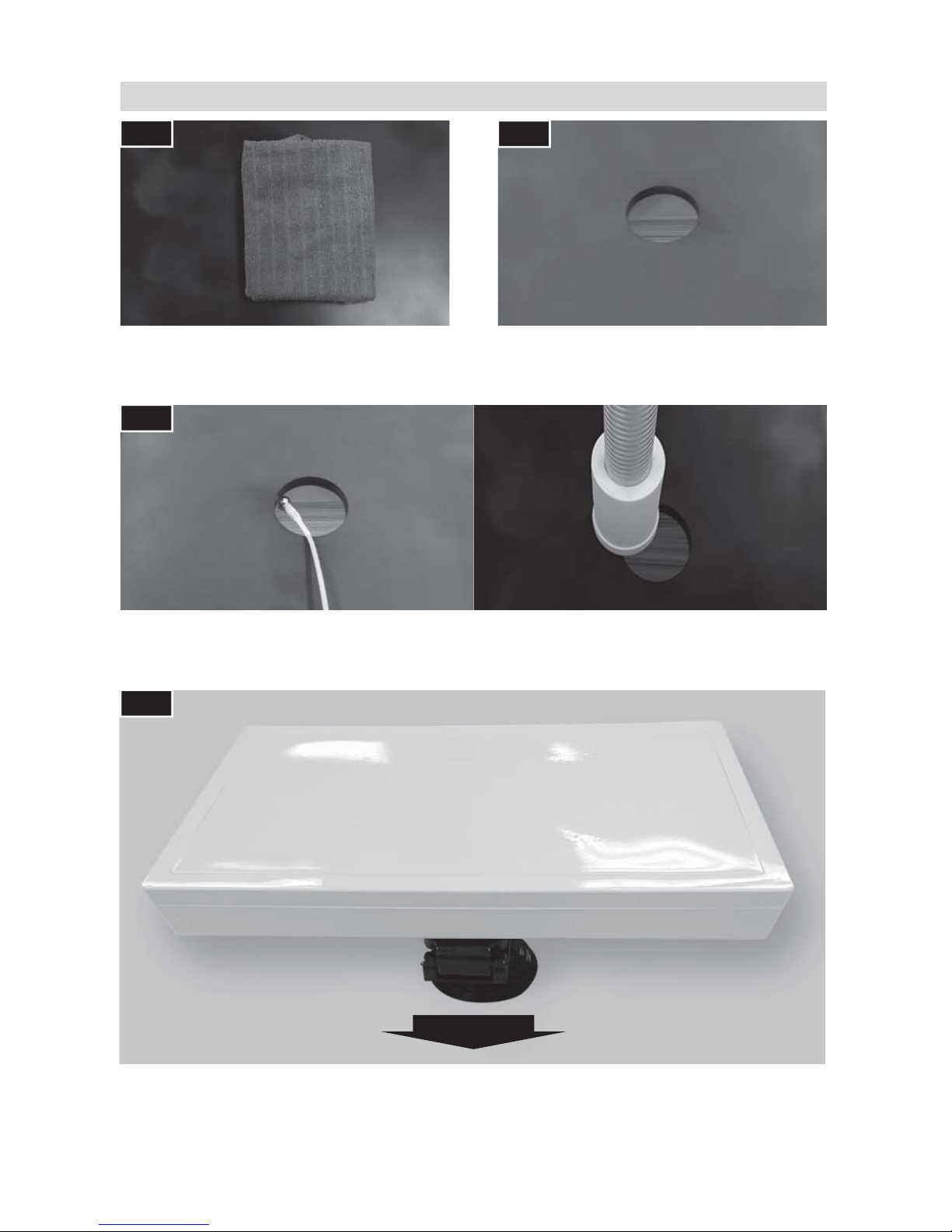

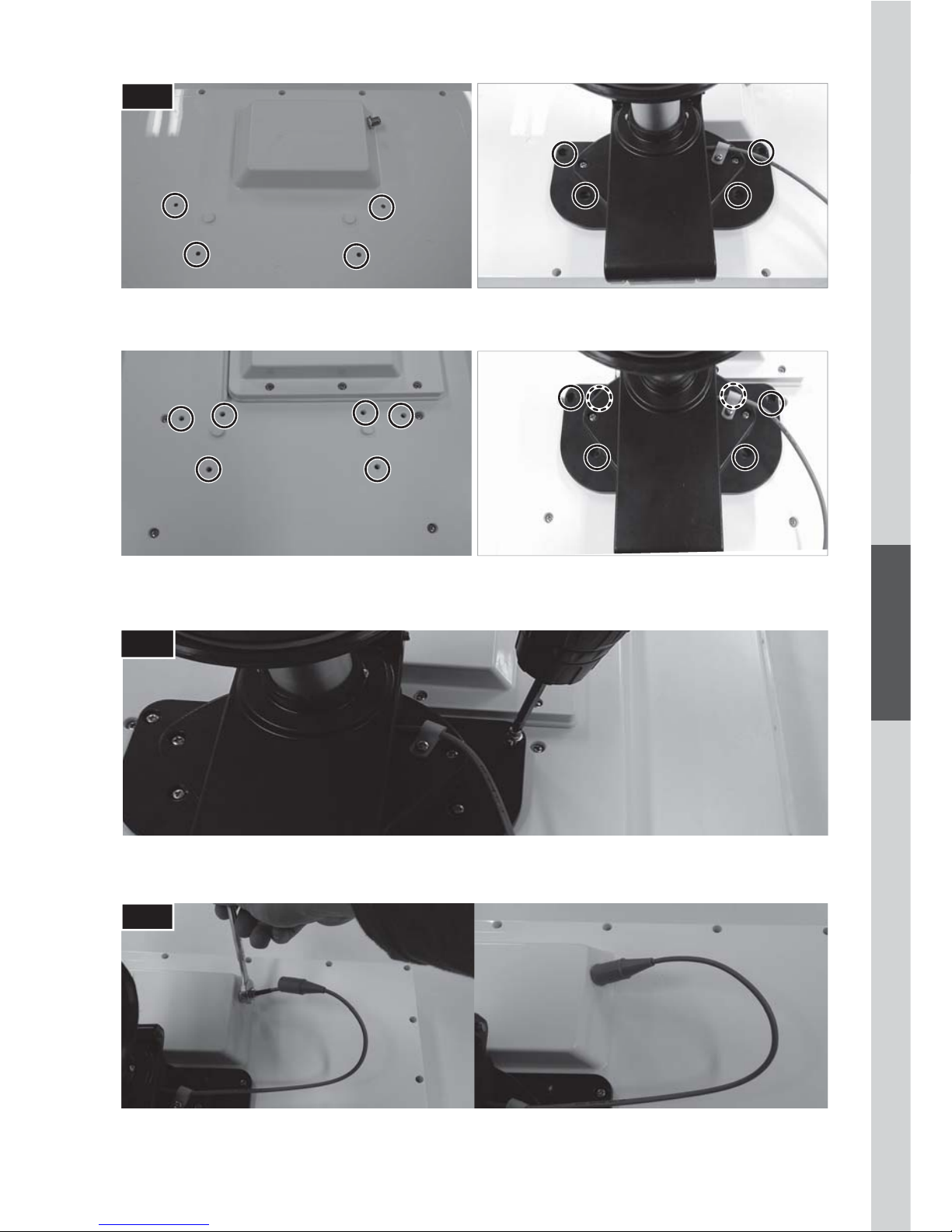

B. Perforation
B-2
B-1
Clean the car roof surface with cleaner Make 54mm drill hole on the roof of a vehicle
(Use Hole Saw)
B-3
B-4
Insert Antenna Cable and Camp Bracket through the hole
After Installation Picture
Driving direction
Page 14
CAMP38 / CAMP58 User manual - 13
English

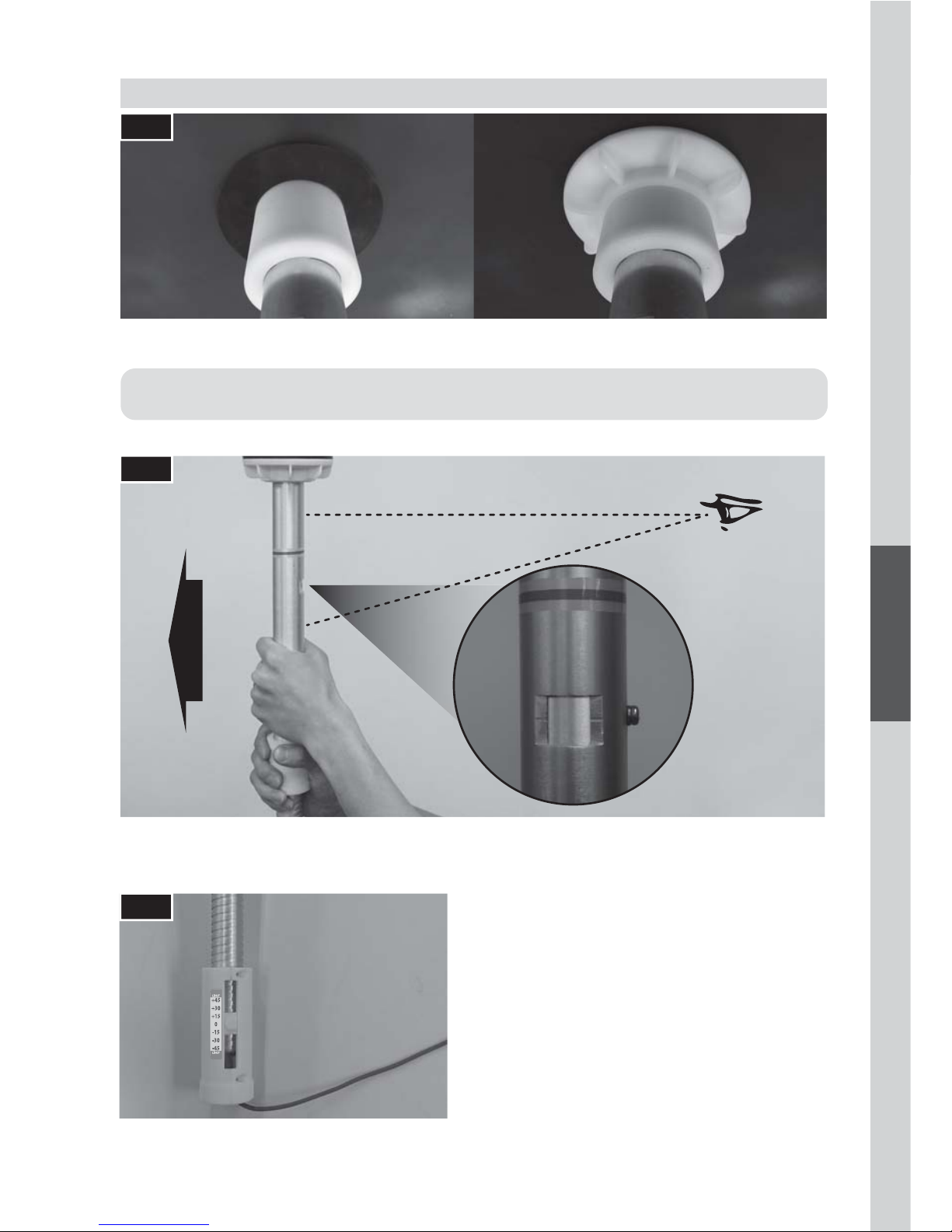

Make sure to tighten wall mount rubber and wall mount joint to prevent water from leaking in the vehicle.

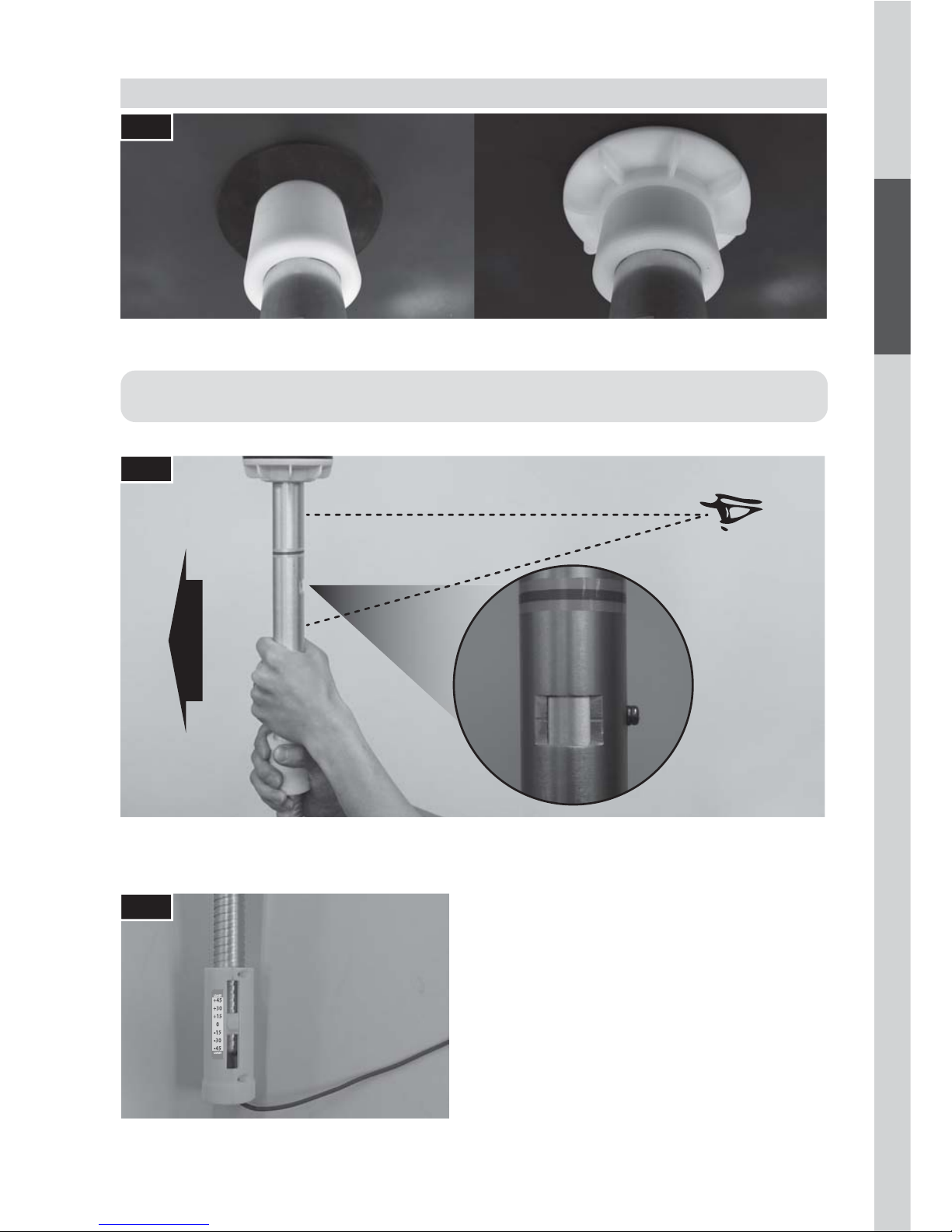

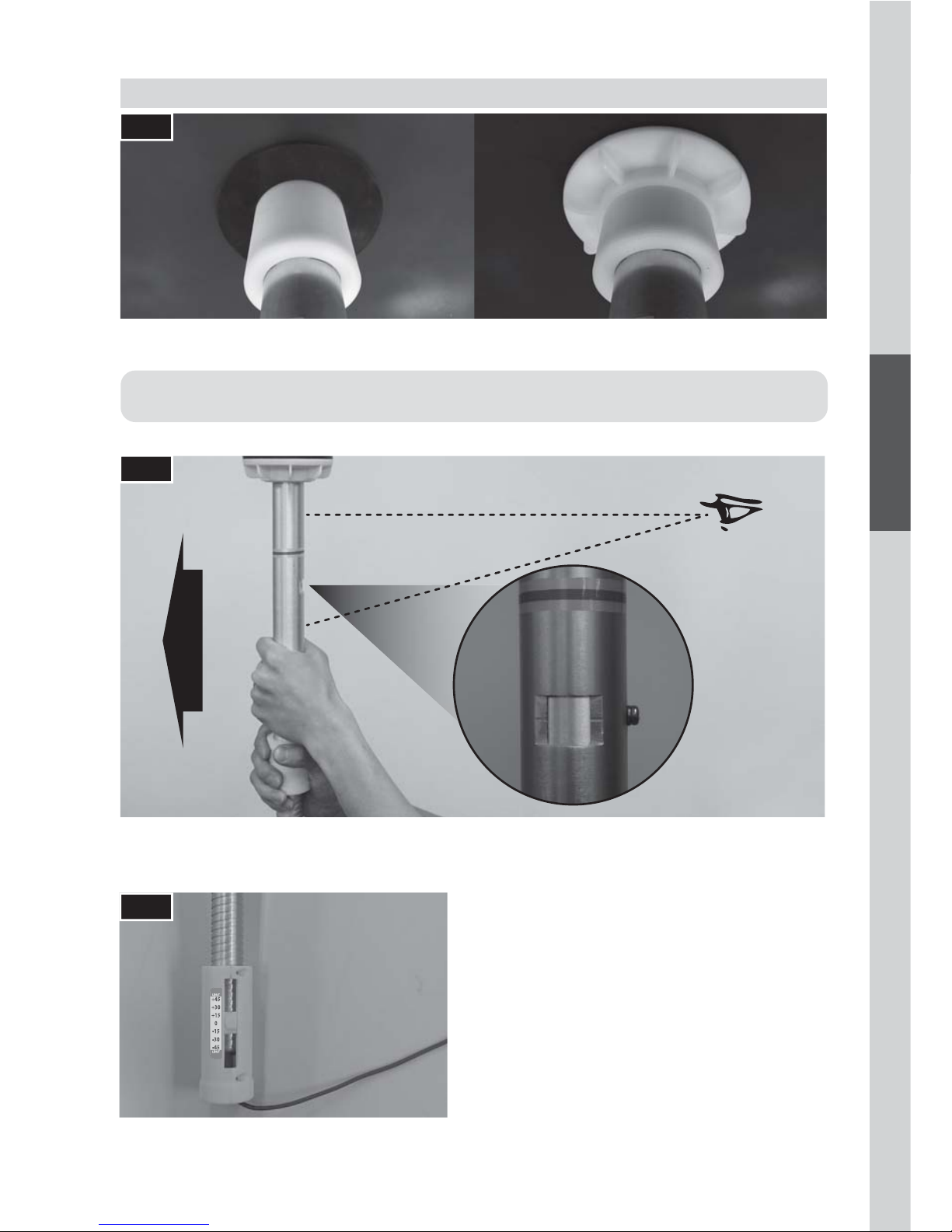

C. Inside
C-1
C-2
Eye viewpoint
Enter the vehicle and assemble Wall Mount Rubber and Wall Mount Joint which were separated [install A-2]
Elevation indicator has to be faced to the passenger to conrm the HOME position
C-3
Connect antenna cable to set top box
85
Driving direction
Page 15
CAMP38 / CAMP58 User manual - 14
One side to antenna
Other side to receiver

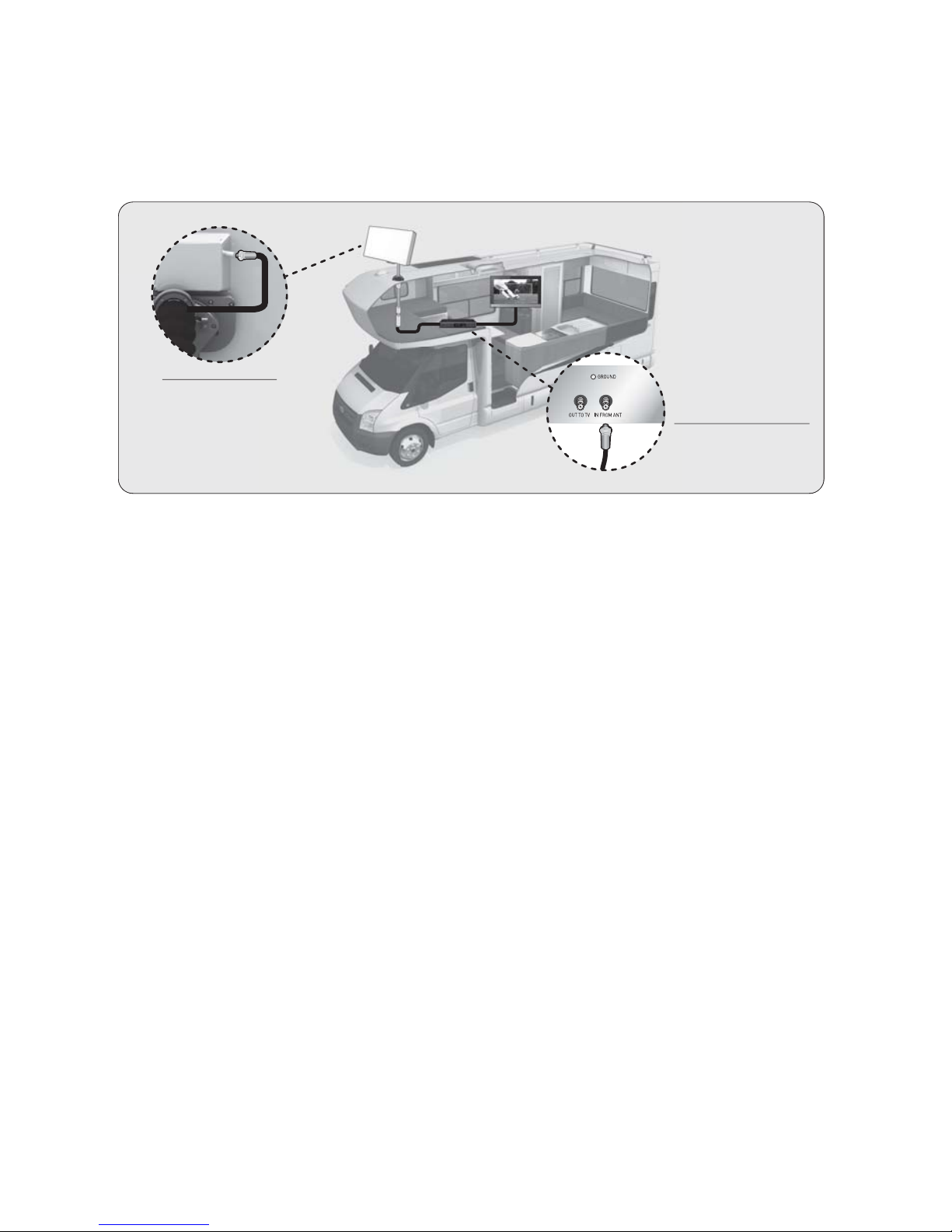

Step 5 : Connecting the Antenna and the Set top box
Once you have installed SELFSAT-CAMP on solid vehicle roof, the next step is to connect them all together.
In order to be able to watch your favorite satellite programs, you need to connect your satellite antenna to a receiver with a cable.
Receiver
Receiver
TV
TV
Receiver
TV
Page 16
CAMP38 / CAMP58 User manual - 15
English
Make sure all cable connections are correct and each connection is seated / tightened properly.
Inspect the inside of each cable connector for dirt or possible short of connector case/shield.
Make sure the Tilt and Elevation pointers are aligned correctly to the scales.
Make sure there are no obstructions (trees, buildings, windows, corner or overhang of your roof, your body or hands) – the signal does not pass leaves, branches, glass, etc.
Make sure the satellite cable is connected to the “Sat In” jack, not the “Antenna In” jack. The “Antenna In” jack at the back of the receiver is for o-air antenna input or cable TV input.
If all are done correctly but the signal is still not found, change the Elevation adjustment of the antenna slightly (±2°, then ±4°from the called-for setting) and repeat the procedure.
Make sure the Access Card from your receiver is fully inserted into the Access Card slot and oriented correctly.
Make sure to tighten wall mount rubber and wall mount joint together to prevent water from leaking in the vehicle.
SELFSAT-CAMP has to be at HOME position before driving.
•
•
•
•
•
•
•
•
•
Troubleshooting Check List for Initial Installation
If the signal is not found, be sure the receiver user manual and the antenna user manual have been followed closely, check the following:
Page 17
CAMP38 / CAMP58 User manual - 16
Note
As for an area not stated in the pictures, you can visit to www.selfsat.com and nd it from the column of Satellite nder under Customer service.

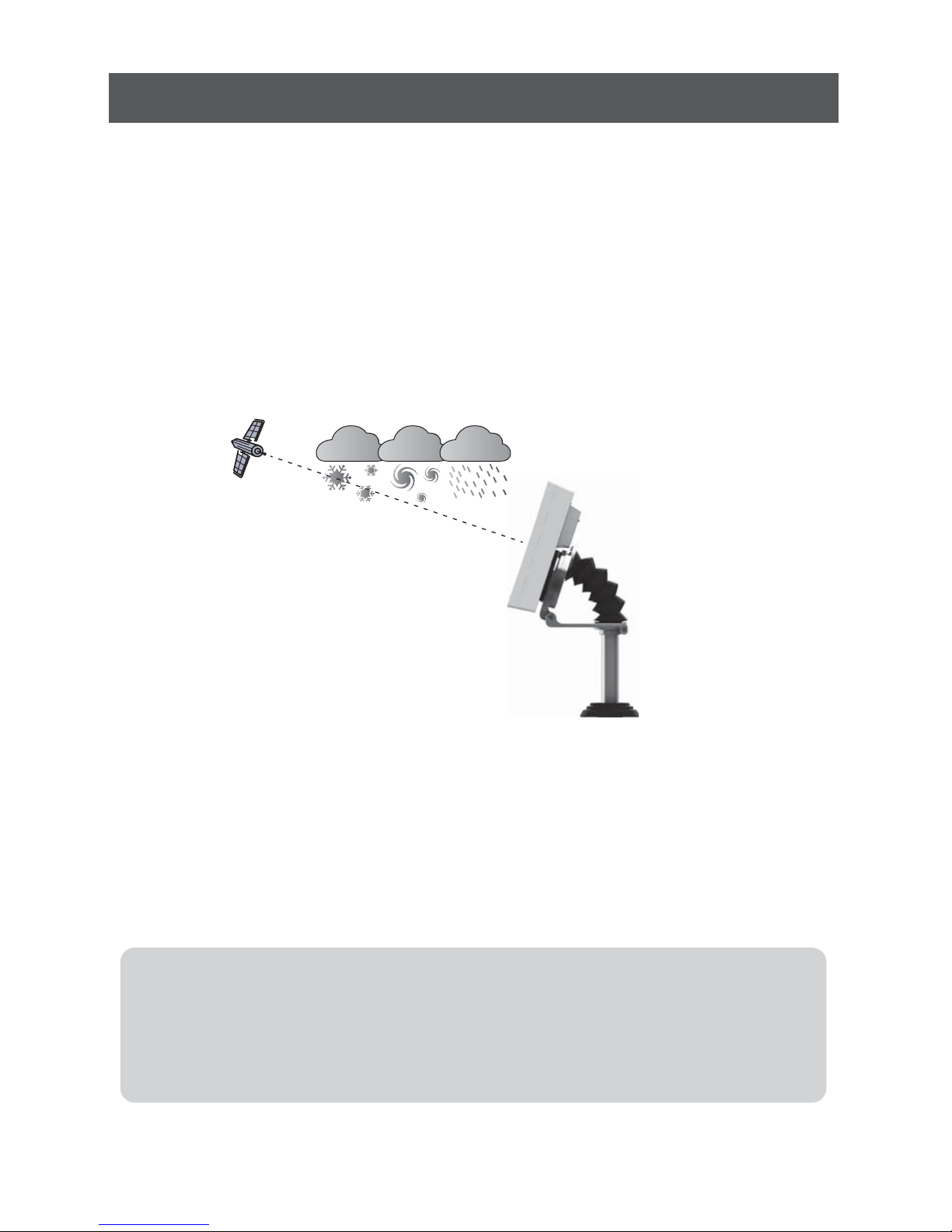

The satellite signal may be lost temporarily due to unusual heavy rainfall. An optimally aligned
antenna, along with the cable as short as possible, minimizes the chances of “rain fade.”
Make sure the antenna is mounted securely to prevent it from being fallen apart of alignment in a
heavy wind.
Heavy snow accumulation on the antenna may reduce the satellite signal strength; snow should be
swept away as soon as possible.
Tree foliage growth into antenna’s line-of-sight to the satellite may result in gradual loss of picture.
•
•
•
•

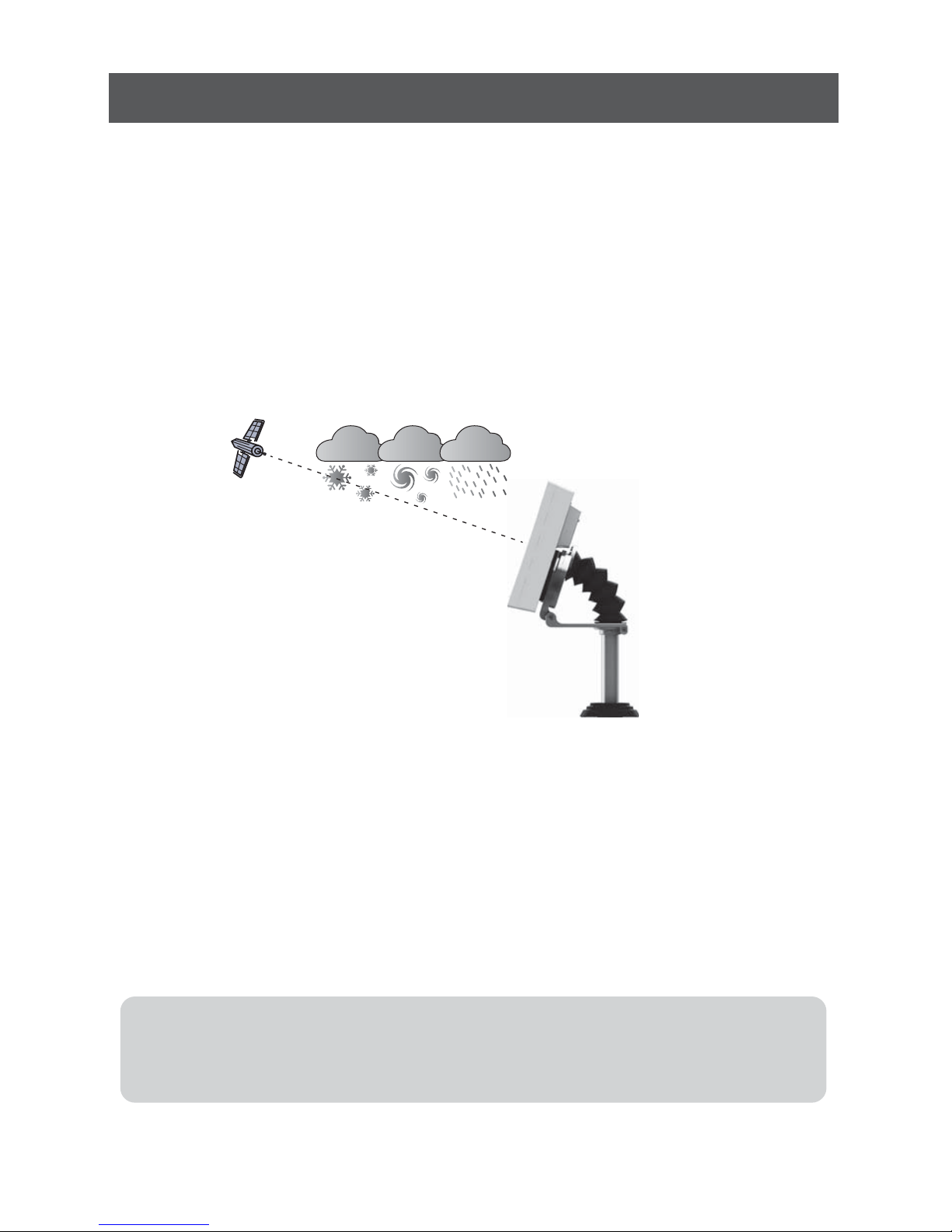

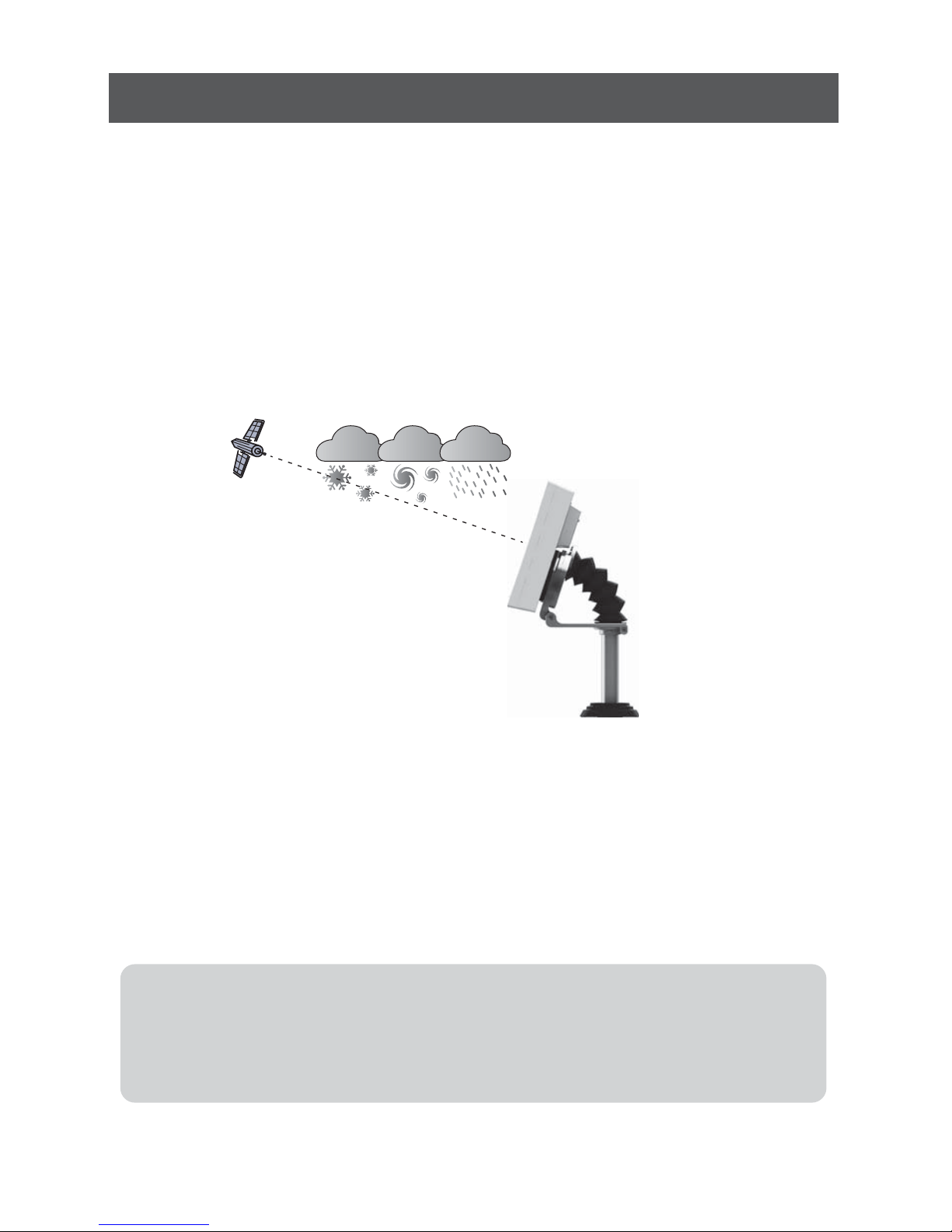

Loss of Signal / Rain Fade
Page 18
Deutsch
Inhalt
Was ist das SELFSAT-CAMP?
.................................................................................Was ist das SELFSAT-CAMP?
2
|
Sicherheitshinweise
.........................................................................................Sicherheitshinweise
2
|
Verpackungsinhalt
...........................................................................................Verpackungsinhalt
3
|
Grundposition
..........................................Zurückholen der Antenne in die Grundposition vor dem Fahren
6
|
Wie wird es montiert?
.............................................................................
..........................................................
.....................................................................
..........................................................................................
...................................................
Schritt 1 :
Schritt 2 :
Schritt 3 :
Schritt 4 :
Schritt 5 :
Wo wird es montiert?
Platzbedarf für das CAMP38 / CAMP58
Ausrüstung für die Montage
Montage
Anschluss der Antenne und der Set-Top-Box
|
|
|
|
|
8
8
10
10
14
Wie wird es verwendet?
.......................................................................
...................................
Schritt 1 :
Schritt 2 :
Allgemeine Informationen
Änderung von Richtungs-, Erhebungs- und Neigungswinkel
|
|
4
5
Checkliste für die Fehlersuche bei der ersten Installation
..................................................Checkliste für die Fehlersuche bei der ersten Installation
15
|
Signalverlust / Verrauschen durch Regen
...................................................................Signalverlust / Verrauschen durch Regen
16
|
Page 19
CAMP38 / CAMP58 User manual - 2
Warnung
Nicht ordnungsgemäß installierte Antennen oder Installationen an unzureichenden Strukturen sind sehr anfällig für Windschaden. Dieser Schaden kann sehr schwerwiegend oder sogar lebensbedrohlich sein. Der Eigentümer und Monteur trägt die volle Verantwortung, dass die Montage allen Belastungen (Eigengewicht, Wind und Eis) gewachsen und ordnungsgemäß gegen Leckagen versiegelt ist. Der Hersteller übernimmt keine Haftung für jegliche Schäden durch das Satellitensystem, da es zu viele unbekannte Anwendungsmöglichkeiten gibt.
1)2)Stellen Sie sicher, den Montagedichtring und den Montageverbinder festzudrehen, um das Durchsickern von Wasser in das Fahrzeug zu verhindern. Die SELFSAT-CAMP Antenne muss vor dem Losfahren in Fahrtrichtung eingeklappt werden.
Bitte lesen Sie vor der Verwendung dieses Produkts diese Bedienungsanleitung sorgfältig durch und befolgen Sie genau alle Installations- und Montageanweisungen. Alle Anweisungen sollten befolgt werden, um jegliche technische Probleme zu vermeiden. Jegliche elektrische oder magnetische Felder nahe des SELFSAT-CAMP können schlechten Empfang verursachen oder sogar den Empfang des Signals ganz verhindern. Bohren Sie nicht in die Kunststoabdeckung der Antenne, da diese die Antenne vor Feuchtigkeit schützt. Handhaben Sie die Antenne mit Vorsicht, da Stöße die Elektronik beschädigen können. Önen Sie nicht die Abdeckung. Jeder Reparaturversuch durch nicht qualizierte Personen kann gefährlich sein und macht die Garantie ungültig. Hindernisse (Gebäude, Bäume, usw.) können den Empfang des Satellitensignals blockieren. Lackieren Sie nicht die Antennenabdeckung oder bringen irgendwelche Materialien an, da dies den Empfang des Satellitensignals blockiert. Dieses Produkt enthält ein Universal-LNB. Jegliche Anbauten, Änderungen oder Modikationen daran sind verboten. Für weitere Einzelheiten zu den oben genannten Punkten oder für weitere Informationen wenden Sie sich bitte an Ihren Händler oder an den Kundendienst.
•
•
•
•
•
•
•
•
•
•
•
Sicherheitshinweise
Was ist das SELFSAT-CAMP?
SELFSAT-CAMP ist eine ache Satellitenantenne, die aus einer Anordnung von Hornstrahlern mit dualer linearer Polarisation besteht. Es empfängt das Signal der Hauptsatelliten und ist die weltweit erste manuelle Antenne mit 3-Achsen-Kontrolle (einschließlich des einstellbaren Neigungswinkels). Das SELFSAT-CAMP kann sowohl für den frei empfangbaren als auch für verschlüsselten (benötigt ein Abonnement des Betreibers) Empfang von Kanälen verwendet werden. Es kann außerdem alle HD-Kanäle mit überragender Bildqualität empfangen. Für die Verwendung und die Montage lesen Sie bitte sorgfältig die folgende Bedienungs- und Montageanleitung.
Page 20
CAMP38 / CAMP58 User manual - 3
Deutsch
Verpackungsinhalt
CAMP38
1. CAMP38
2. Schraubensatz M4x40 (4)
Antenne Hauptkarton CAMP Halterung Hauptkarton
CAMP58
1. CAMP58
2. Schraubensatz M4x28 (6)
Antenne Hauptkarton
CAMP Halterung Hauptkarton
1. CAMP Halterung
2. Innenbefestigung A
3. Innenbefestigung B
4. Innenbefestigung C
5. Schraube M4x30 (4)
6. Drehknopf M6x25 (2)
7. Drehknopf M6x15 (3)
8. Benutzerhandbuch
1. CAMP Halterung
2. Innenbefestigung A
3. Innenbefestigung B
4. Innenbefestigung C
5. Schraube M4x30 (4)
6. Drehknopf M6x25 (2)
7. Drehknopf M6x15 (3)
8. Benutzerhandbuch
Manual
1
2
3
4
8
6
5
7
Manual
1
2
3
4
8
6
5
7
1
1
2
2
Page 21
CAMP38 / CAMP58 User manual - 4
Wie wird es verwendet?
Schritt 1 : Allgemeine Informationen
Die Umgebung und das Antennen-Ausrichtungs-Menü
Antenna Pointing Menu
Signal: 0
Satelite : ASTRA 1 Transponder : 23 LNB : ON Frequency : 12640
Nachdem alles angeschlossen ist, schalten Sie den Fernseher und den Satellitenreceiver ein. Wählen Sie das Antennen-Ausrichtungs-Menü auf Ihrer Set-Top-Box aus. Sie können die Signalstärke auf Ihrem Fernseher überprüfen. (Stellen Sie sicher, dass „LNB: ON“ ausgewählt ist)
Die Signalstärke und Qualität wird auf dem Fernseher dargestellt und wird, entsprechend den Einstel­lungen und den Bewegungen der Antenne während des Suchlaufs (Richtungs- & Erhebungswinkel), schwanken und die Farbe wechseln. Die Balkenlänge gibt die Signalstärke und die Farbe die Empfang­squalität des ausgewählten Satelliten wieder.
Bitte nehmen Sie Bezug auf die Bilder des Richtungs-, Erhebungs- und Neigungswinkel in den hinteren Seiten dieses Handbuchs.
Richtungswinkel Erhebungswinkel Neigungswinkel
Schlechter Signalempfang
SCHLECHT!SCHLECHT!
Guter Signalempfang
GUT!GUT!
Was sind die Richtungs-, Erhebungs- und Neigungswinkel?
Stellen Sie sicher, dass sich keine Hindernisse, wie Gebäude oder Bäume, vor dem SELFSAT-CAMP benden, da dies die Qualität des Signalempfangs verringern kann. (Denken Sie daran, dass Bäume wachsen und das Signal blockieren können).
S 180˚
N 0˚
90˚
0˚
-45˚+45˚
Page 22
CAMP38 / CAMP58 User manual - 5
Deutsch
Schritt 2 : Änderung von Richtungs-, Erhebungs- und Neigungswinkel
Drücken Sie nicht die Antenne, indem Höhensteuerknopf und Skew-Drehknopf.
2. Heben Sie den Antennenstab
1. Vorbereitung
Heben Sie den Antennenstab bis zur roten Linie, um genug Freiraum auf dem Dach sicherzustellen.
3. Einstellung der Erhebung
Drehen Sie den Drehgri für den Erhebungswinkel um den Winkel des Zielsatelliten einzustellen.
4. Einstellung der Neigung
Drehen Sie den Drehgri für den Neigungswinkel gemäß des Winkels des Satelliten.
5. Einstellung der Ausrichtung
Drehen Sie den Antennenstab zur Ausrichtung. Die Signalstärke und Qualität wird auf dem Fernseher dargestellt. Finden und belassen Sie den Stab an der besten Signalposition.
5-1. 5-2.
6-1. 6-2.
Drehen Sie leicht an den Drehgrien für Erhebung und Neigung zur Feinabstimmung. Die Balkenlänge gibt die Signalstärke und die Farbe die Empfangsqualität des ausgewählten Satelliten wieder. Bitte nden und belassen Sie den Stab an der besten Signalposition.
6. Feinabstimmung
Wählen Sie den Zielsatelliten aus (Prüfen Sie den Erhebungs- und Neigungswinkel im Handbuch)
85
Drehen Sie den Steuerknopf Schräg sollte up & down zu rot markiert begrenzt werden. Über Futter verursacht Fehler.
Page 23
CAMP38 / CAMP58 User manual - 6
Grundposition
1. Schrauben Sie den "Drehknopf M6X15” und beide “Drehknöpfe M6x25" ab.
※
SELFSAT-CAMP muss sich vor dem Fahren in der Grundposition benden
Verschrauben Sie den "Drehknopf M6X15" wie auf dem Bild unten und montieren Sie den Neigungs­kontrollknopf.
7. Montage "CAMP Halterung"
7-1. Montage Neigungskontrollknopf
Nach der Einstellung von Richtung, Erhebung und Neigung, befestigen Sie die "CAMP Halterung" an der Wand des Wohnmobils mit “Innenbefestigung A/B/C”.
7-2. Montage der "CAMP Halterung” an der Wand des Wohnmobils
Schraube M4x25 4ea
Schraube M4x25 4ea
Drehknopf M6x15 2ea
Drehknopf M6x15 2ea
Drehknopf M6x25 2ea
Drehknopf M6x25 2ea
Schraube M4x25 4ea
Drehknopf M6x15 2ea
Drehknopf M6x25 2ea
Page 24
CAMP38 / CAMP58 User manual - 7
Deutsch
Drücken Sie nicht die Antenne, indem Höhensteuerknopf und Skew-Drehknopf.
4. Ziehen Sie die Antenne komplett herunter
5. Einstellung der Ausrichtung
Drehen Sie die Antenne zurück in die Grundposition. Die Richtungsmarkierung muss zur Mitte des Fahrzeughecks zeigen, um die korrekte Ausrichtung sicherzustellen (Grundposition).
Ziehen Sie die Antenne, mit Hilfe des Stabes, komplett herunter (Ziehen Sie dabei nicht an den Drehg­rien zur Höhen- oder Neigungsverstellung)
3. Setzen Sie den Erhebungswinkel zurück auf 90°.2. Setzen Sie den Neigungswinkel zurück auf 0°.
85
Fahrtrichtung
Standpunkt
Page 25
CAMP38 / CAMP58 User manual - 8
Für eine feste Installation, muss das untere Rohr 11cm bis 15cm von der Wand entfernt sein.
Wie wird es montiert?
Durch Folgen der Montageanleitung Schritt für Schritt, können Sie SELFSAT-CAMP leicht selbst oder mit der Hilfe eines professionellen Antennenmonteurs anbringen.
Schritt 1: Wo wird es montiert?
Bitte prüfen Sie, dass es genügend Freiraum für das SELFSAT-CAMP gibt. (Bewegungsradius). Es muss auf einer achen Stelle des Fahrzeugdachs montiert werden. (Bitte montieren Sie es, wenn möglich, in der Mitte des Fahrzeugdachs)
Achten Sie darauf, dass genug Platz vorhanden ist, um das Einfahren des SELFSAT­CAMP im Bewegungsbereich zu erlauben.
CAMP38
Schritt 2 : Platzbedarf für das CAMP38 / CAMP58
Hindernis
47.6cm
18cm
16cm
9cm
B : Radius 29.5cm
Höhe bis zu 16cm
A : Radius 13.5cm
Höhe bis zu 4.5cm
S
a
te
llit
e
n
e
mp
f
a
n
g
27.5cm
51.5cm
Fahrtrichtung
Fahrtrichtung
Page 26
CAMP38 / CAMP58 User manual - 9
Deutsch
CAMP58
55.7cm
19cm
9cm
B : Radius 39cm
Höhe bis zu 19cm
A : Radius 13.5cm
Höhe bis zu 4.5cm
Hindernis
2cm
S
a
tel
l
itene
mpfan
g
51.7cm
51.7cm
Fahrtrichtung
Fahrtrichtung
Page 27
CAMP38 / CAMP58 User manual - 10
Antenne
CAMP Halterung
Akkubohrmaschine
11mm Schraubenschlüssel
Putzlappen
Schraubensatz ( CAMP38: M4x40 (4) / CAMP58 : M4x28 (6) )
Ø54 Lochsäge
Schritt 3 : Ausrüstung für die Montage
1
2
3
4
5
6
7
15
2
6
7
4
3
Schritt 4 : Montage
A. Verbinden der Antenne und der CAMP Halterung
A-2
CAMP38
Platzieren Sie die Antenne mit der Rückseite nach oben, um die 4 Löcher für die Verbindung mit der Camp Halterung, zu überprüfen.
CAMP58
Platzieren Sie die Antenne mit der Rückseite nach oben, um die 6 Löcher für die Verbindung mit der Camp Halterung, zu überprüfen.
A-1
Trennen Sie den Montageverbinder und den Montagedichtring.
Page 28
CAMP38 / CAMP58 User manual - 11
Deutsch
CAMP38
Verbinden Sie die Camp Halterung mit der Antenne (Neigungswinkel 0°)
A-3
Schließen Sie das Antennenkabel an die Antenne an und ziehen Sie es mit dem 11-mm-
Schraubenschlüssel fest.
A-5
a
a
a
c
c
b
b
d
d
CAMP58
Verbinden Sie die Camp Halterung mit der Antenne (Neigungswinkel 0°)
a
a
e
f
c
b
b
c
d
d
e
f
A-4
Montieren Sie die Camp Halterung mit Schrauben.
Page 29
CAMP38 / CAMP58 User manual - 12
B. Bohrung
B-2
B-1
Reinigen Sie das Fahrzeugdach mit dem Putzlappen.
Bohren Sie ein 54mm Loch in das Fahrzeugdach (Verwenden Sie die Lochsäge)
B-3
B-4
Führen Sie das Antennenkabel und die CAMP Halterung durch das Loch.
Nach der Montage
Fahrtrichtung
Page 30
CAMP38 / CAMP58 User manual - 13
Deutsch
Drehen Sie den Montagedichtring und den Montageverbinder fest an, um das Durchsickern von Wasser in das Fahrzeug zu verhindern.
C. Im Inneren
C-1
C-2
Standpunkt
Begeben Sie sich in das Fahrzeug und montieren Sie den Montagedichtring und den Montage­verbinder, die Sie zuvor getrennt hatten [A-2]
Die Erhebungsmarkierung muss in Ihre Richtung zeigen, um die Grundposition sicherzustellen.
C-3
Schließen Sie das Antennenkabel an die Set-Top-Box an.
Fahrtrichtung
85
Page 31
CAMP38 / CAMP58 User manual - 14
Eine Seite zur Antenne
Andere Seite zum Receiver
Schritt 5: Anschließen der Antenne und der Set-Top-Box
Nachdem Sie das SELFSAT-CAMP auf einem soliden Fahrzeugdach installiert haben, ist der nächste Schritt alle Geräte miteinander zu verbinden. Um Ihre Lieblingssatellitenprogramme sehen zu können, müssen Sie die Satellitenantenne über das Kabel mit dem Receiver verbinden.
Receiver
Receiver
TV
TV
Receiver
TV
Page 32
CAMP38 / CAMP58 User manual - 15
Deutsch
Stellen Sie sicher, dass alle Kabelverbindungen korrekt sind und jede Verbindung sitzt / richtig angezogen ist.
Überprüfen Sie das Innere der einzelnen Steckverbinder auf Schmutz oder mögliche Kurzschlüsse des Gehäuses oder der Abschirmung.
Stellen Sie sicher, dass Neigungs- und Erhebungswinkel korrekt eingestellt sind.
Stellen Sie sicher, dass keine Hindernisse das Signal blockieren (Bäume, Gebäude, Fenster, Ecken oder Dachüberhang, Ihr Körper oder Ihre Hände) – das Signal kann Blätter, Äste, Glas usw. nicht durchdringen.
Stellen Sie sicher, dass das Satellitenkabel mit dem “Sat In”-Anschluss und nicht mit dem “Antenna In”-Anschluss verbunden ist. Der “Antenna In”-Anschluss auf der Rückseite des Receivers dient dem Anschluss von Kabel-TV.
Falls dies alles korrekt erfolgt ist, aber immer noch kein Signal empfangen wird, verändern Sie den Erhöhungswinkel der Antenne leicht (±2°, dann ±4°ausgehend von den geforderten Einstellungen) und wiederholen Sie den Vorgang.
Stellen Sie sicher, dass die Access-Karte Ihres Receivers komplett im Access-Karten-Schacht eingeführt ist und die Ausrichtung stimmt.
Stellen Sie sicher, den Montagedichtring und den Montageverbinder festzudrehen, um das Durchsickern von Wasser in das Fahrzeug zu verhindern.
Das SELFSAT-CAMP muss sich vor dem Fahren in der Grundposition benden.
•
•
•
•
•
•
•
•
•
Checkliste für die Fehlersuche bei der ersten Installation
Falls kein Signal empfangen wird und Sie die Bedienungsanleitungen des Receivers und der Antenne genau befolgt haben, prüfen Sie das Folgende:
Page 33
CAMP38 / CAMP58 User manual - 16
Hinweis

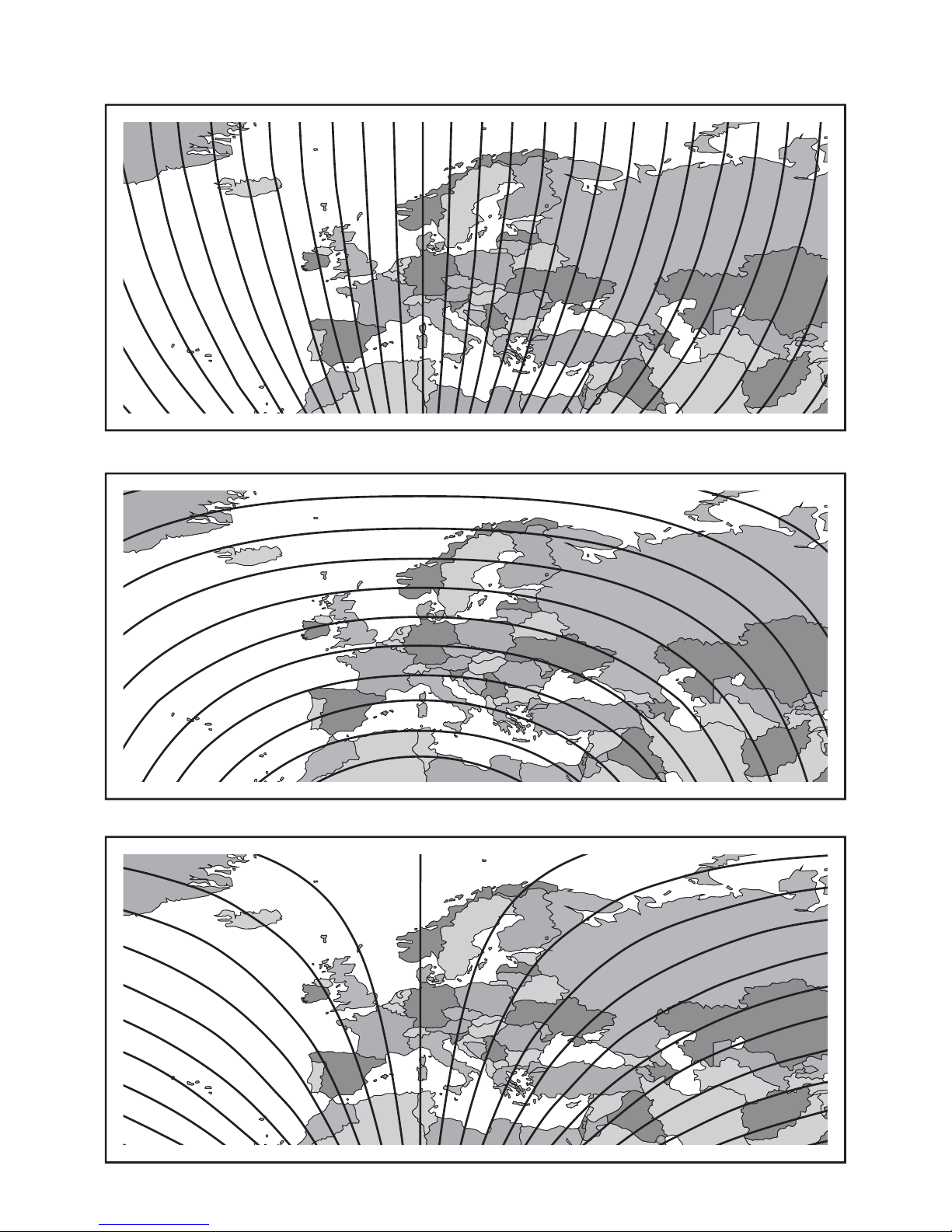

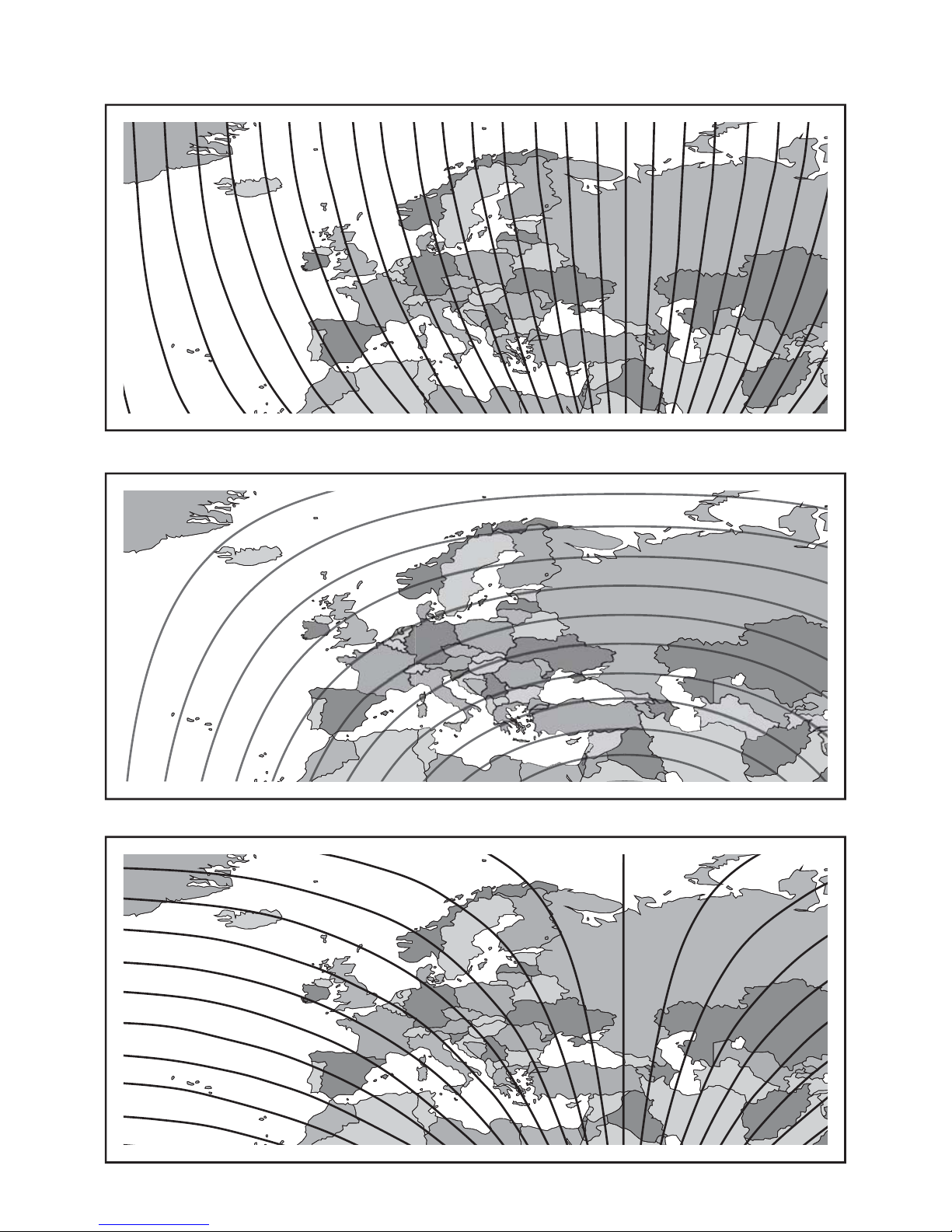

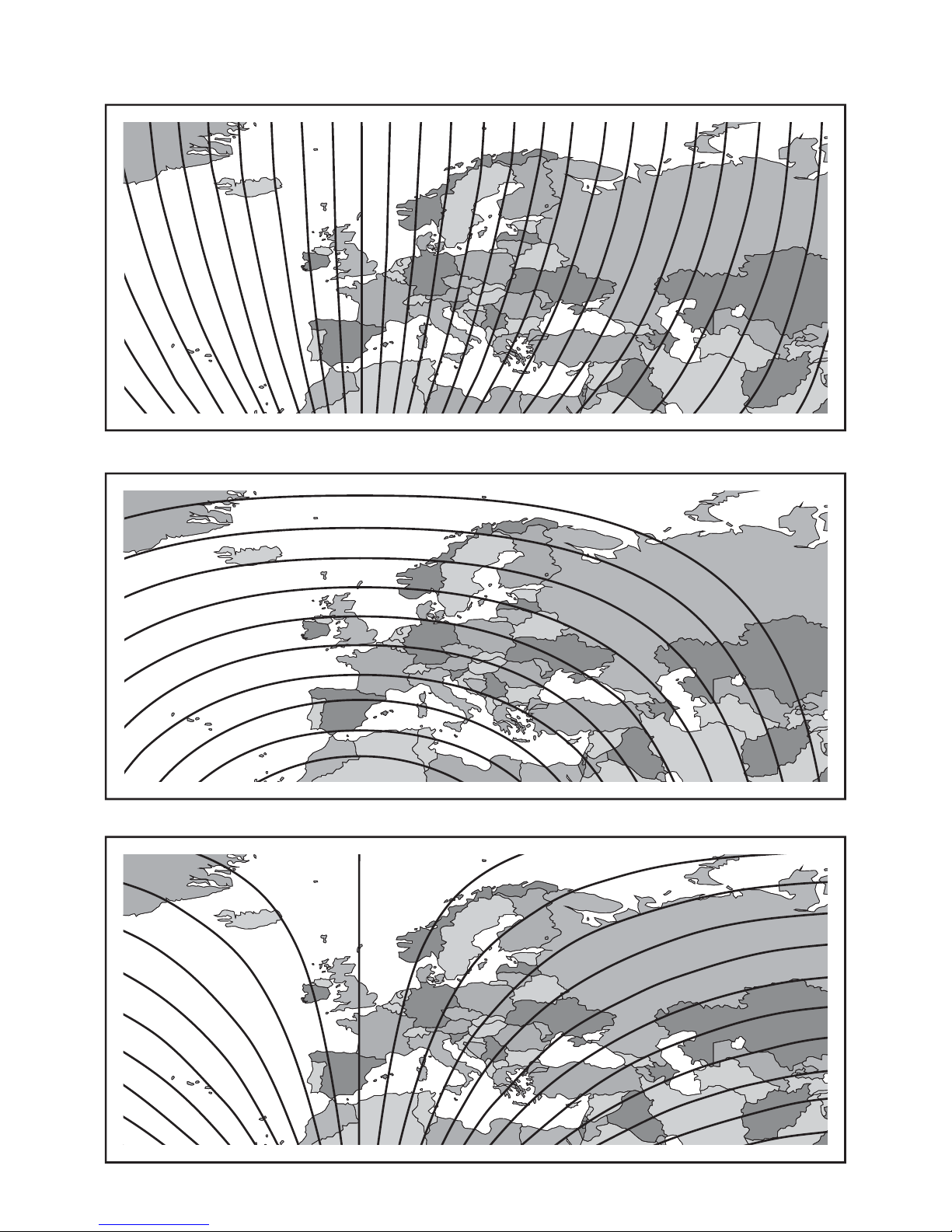

Für Bereiche, die nicht auf den Bildern dargestellt wurden, können Sie www.selfsat.com besuchen und sie in der Spalte „Satellite Finder“ unter „ Customer Support“ nden.
Das Satellitensignal kann aufgrund von ungewöhnlich starken Regenfällen vorübergehend unterbrochen
werden. Eine optimal abgestimmte Antenne zusammen mit einem kurzen Kabel minimiert die
Wahrscheinlichkeit von Regenverlusten.
Stellen Sie sicher, dass die Antenne ordnungsgemäß montiert ist, um Abweichungen durch starken
Wind zu verhindern.
Schneemassen auf der Antenne können die Satellitensignalstärke verringern; Schnee sollte so bald
wie möglich entfernt werden.
Blattwerk, das in die Sichtlinie des Satelliten wächst, kann zu allmählichem Bildverlust führen.
•
•
•
•
Signalverlust / Verrauschen durch Regen
Page 34
Français
Contenu
Quelle est SELFSAT-CAMP?
..................................................................................Quelle est SELFSAT-CAMP?
2
|
Consignes de sécurité
.......................................................................................Consignes de sécurité
2
|
Contenu de la Boîte
.........................................................................................Contenu de la Boîte
3
|
Position HOME
................................................Retour de l'antenne à la position HOME avant de conduire
6
|
Comment installer?
.......................................................................................
.........................................................
....................................................................
..........................................................................................
...............................
étape 1 :
étape 2 :
étape 3 :
étape 4 :
étape 5 :
Où installer?
Espace requis pour la CAMP38 / CAMP58
Équipement pour l'installation
Installation
Raccordement de l'antenne et la Set top box (Boîtier Décodeur)
|
|
|
|
|
8
8
10
10
14
Comment utiliser ?
...........................................................................
..................................................
étape 1 :
étape 2 :
Informations générales
Réglez azimut, l'élévation et l'angle d'obliquité
|
|
4
5
Liste de contrôle de résolution des problèmes pour l'installation initiale
.................................Liste de contrôle de résolution des problèmes pour l'installation initiale
15
|
Perte de signal / Pluie
.......................................................................................Perte de signal / Pluie
16
|
Page 35
CAMP38 / CAMP58 User manual - 2
Attention
Antennes mal installés ou installés sur une structure inadéquate sont très sensibles au vent. Ces dommages peuvent être très graves, voire mortelles. Le propriétaire et l'installateur assument l'entière responsabilité de l'installation qui est sensée supporter toutes les charges (poids, vent et glace) et de l'étanchéité aux fuites. Le fabricant décline toute responsabilité pour tout dommage causé par un système de satellites en raison de nombreuses applications variables inconnues.
1)2)Assurez-vous de serrer xation du caoutchouc murale et le joint du support mural ensemble pour prévenir les fuites d'eau dans le véhicule. Antenne SELFSAT-CAMP doit être rabattu à la direction de conduite avant de conduire.
Avant d'utiliser ce produit s'il vous plaît lisez attentivement ce manuel et suivez exactement toutes les instructions des installations, de montage et d'orientation. Toutes les instructions doivent être respectées an d'éviter d'éventuels problèmes techniques. Tous les champs électriques ou magnétiques à proximité du SELFSAT-CAMP peuvent entraîner une mauvaise réception ou même couper complètement le signal. Ne pas percer le couvercle en plastique de l'antenne qui protège l'antenne de l'humidité. Manipulez l'antenne avec précaution car tout choc peut causer des dommages au système électronique. Ne pas ouvrir le couvercle. Toute tentative de réparation par une personne non qualiée peut être dangereuse et annulera la garantie. Obstacles (bâtiments, arbres, etc) peuvent bloquer la réception du signal provenant du satellite à l'antenne. Ne pas peindre ou ajouter une substance sur la couverture de l'antenne, cela bloquerait la réception du signal provenant du satellite. Ce produit contient un LNB universel qui est interdit d'ajouter, changer ou de modier de manière discrétionnaire. Pour plus de précisions sur les points ci-dessus ou pour toute information, s'il vous plaît demander à votre revendeur ou le service à la clientèle.
•
•
•
•
•
•
•
•
•
•
Consignes de sécurité
Quelle est SELFSAT-CAMP?
SELFSAT-CAMP est une antenne satellite plat de type en cornet ou en réseau avec double polarisation linéaire. Il reçoit le signal des principaux satellites et est la première antenne manuelle au monde avec 3 commandes d'axe (y compris l'angle d'inclinaison réglable). SELFSAT-CAMP peut être utilisé aussi bien pour la réception de chaînes en clair que cryptées (nécessitant un abonnement auprès d'un opérateur) la réception des chaînes ; il peut également recevoir toutes les chaînes Haute Dénition avec une qualité d'image supérieure. Pour l'utilisation et l'installation, s'il vous plaît lisez attentivement les instructions et l’installation du matériel suivantes.
Page 36
CAMP38 / CAMP58 User manual - 3
Français
Contenu de la boîte
CAMP38
1. CAMP38
2. Ensemble de vis M4x40 (4)
Boîte principale de l’antenne Boîte principale de Kit de support CAMP
CAMP58
1. CAMP58
2. Ensemble de vis M4x28 (6)
Boîte principale de l’antenne
Boîte principale de Kit de support CAMP
1. Support CAMP
2. Fixation intérieure A (Inside Fix A)
3. Fixation intérieure B (Inside Fix B)
4. Fixation intérieure C (Inside Fix C)
5. Vis M4x30 (4)
6. Boulon Knob (Knob Bolt) M6x25 (2)
7. Boulon Knob (Knob Bolt) M6x15 (3)
8. Manuel de l'utilisateur
Manual
1
1
1
2
2
2
3
4
8
6
5
7
1. Support CAMP
2. Fixation intérieure A (Inside Fix A)
3. Fixation intérieure B (Inside Fix B)
4. Fixation intérieure C (Inside Fix C)
5. Vis M4x30 (4)
6. Boulon Knob (Knob Bolt) M6x25 (2)
7. Boulon Knob (Knob Bolt) M6x15 (3)
8. Manuel de l'utilisateur
Manual
1
2
3
4
8
6
5
7
Page 37
CAMP38 / CAMP58 User manual - 4
Comment utiliser?
Etape 1 : Informations générales
Autour de l'environnement et de menu de pointage de l'antenne
Menu de pointage d’antenne
Signal: 0
Satellite : ASTRA 1 Transpondeur : 23 LNB : ON Fréquence : 12640
Une fois tous connectés, allumez le téléviseur et le récepteur satellite. Sélectionnez le menu de pointage de l'antenne sur votre décodeur. Vous pouvez vérier le niveau de signal sur votre TV. (Assurez-vous que choisir “LNB : ON”)
Le niveau et la qualité du signal sont indiqués sur l'écran du téléviseur et peuvent uctuer et changer de couleur selon l'ajustement et le mouvement de l'antenne pendant que vous pointez et trouver (azimut, angle d'élévation). Le niveau indique la puissance du signal et la couleur est la qualité de réception de signal du satellite choisi.
S'il vous plaît prendre référence aux photos de l'azimut, l'élévation et de l'angle d'obliquité dans les dernières pages de ce manuel.
Azimut Elévation Angle d’obliquité
Mauvaise qualité de réception du signal
Mauvaise!Mauvaise!
Bonne qualité de réception du signal
Bonne!Bonne!
Réglez azimut, l'élévation et l'angle d’obliquité ?
Assurez-vous qu'il n'y a pas d'obstacle devant SELFSAT-CAMP qui peut diminuer la qualité de réception du signal, tels que des bâtiments ou des arbres (Vous pouvez garder à l'esprit que les arbres vont grandir et peut bloquer le signal).
S 180˚
N 0˚
90˚
0˚
-45˚+45˚
Page 38
CAMP38 / CAMP58 User manual - 5
Français
Tournez le bouton de contrôle de la déformation doit être limitée de haut en bas au rouge marqué. Plus de doublure provoque l'échec.
Etape 2 : Réglez azimut, l'élévation et l'angle d'obliquité
Ne poussez pas l'antenne en tenant le bouton de commande d'élévation et le bouton de contrôle de la déformation.
2. Soulevez le poteau d'antenne
1. Préparation
Soulevez l'antenne pôle jusqu'à la ligne rouge pour garantir tournez le bouton de commande d'élévation selon l'espace susant réglable sur le toit.
3. Réglez l'élévation
Angle d'élévation du satellite cible.
4. Réglez l'inclinaison
Tournez le bouton de contrôle de la déformation en fonction de la cible angle de d'inclinaison du satellite.
5. Réglez azimut
Tournez le pôle de contrôle de l'azimut. Le niveau et la qualité du signal sont indiqués sur l'écran du téléviseur. S'il vous plaît trouver et tenir le bâton à la position du meilleur signal.
5-1. 5-2.
6-1. 6-2.
Tourner légèrement l'élévation et le bouton de commande d'inclinaison pour un réglage n. Le niveau indique la puissance du signal et la couleur est la qualité réception de signal du satellite choisi. S'il vous plaît trouver et tenir le bâton à la position du meilleur signal.
6. Un réglage n
Sélectionnez le satellite cible (Vérier l'élévation et l'angle d'obliquité dans le manuel)
85
Page 39
CAMP38 / CAMP58 User manual - 5
Position HOME
1. Dévissez le 'Boulon Knob M6x15' et les deux 'Boulon Knob 6x25.
※
SELFSAT-CAMP doit être à la position HOME avant de conduire
Visser " Boulon Knob M6x15 'comme l'image ci-dessous et xer le bouton de commande de skew.
7. Fixer le ‘support CAMP’
7-1. Fixer le Boulon Knob de commande skew
Après ajustement de l'azimut, l'élévation et l'inclinaison. Fixer le support CAMP sur le mur du camping­car en utilisant Fixation intérieure A / B / C.
-2. Fixer le support CAMP sur le mur du camping-car
Vis M4x25 4ea
Vis M4x25 4ea
Boulon Knob (Knob Bolt) M6x15 2ea
Boulon Knob (Knob Bolt) M6x15 2ea
Boulon Knob (Knob Bolt) M6x25 2ea
Boulon Knob (Knob Bolt) M6x25 2ea
Vis M4x25 4ea
Boulon Knob (Knob Bolt) M6x15 2ea
Boulon Knob (Knob Bolt) M6x25 2ea
Page 40
CAMP38 / CAMP58 User manual - 7
Français
Ne poussez pas l'antenne en tenant le bouton de commande d'élévation et le bouton de contrôle de la déformation.
4. Poussez l'antenne au sol entièrement (vers le bas)
5. Réglez l’azimut
Retour de l'antenne à la position HOME. Indicateur d'élévation doit être face au centre de l'arrière du véhicule pour conrmer que l'azimut est ajusté à la bonne direction. (Position HOME)
Poussez l'antenne au sol entièrement (vers le bas) avec le pôle (Ne tirez pas l'antenne en tenant élévation bouchon à vis et bouchon à vis l'inclinaison)
3. Réglez l'élévation retour à 90°.2. Dénir l'angle d'obliquité de retour à 0°.
85
Direction de conduite
Point de vue des yeux
Page 41
CAMP38 / CAMP58 User manual - 8
Le tube inférieur doit être à 11cm~15cm de distance de la paroi intérieure pour xer l'installation.
Comment installer?
En suivant les instructions étape par étape, vous pouvez facilement procéder à l'installation SELFSAT-CAMP par vous-même ou avec l'aide d'un installateur professi­onnel d'antennes.
Étape 1: Où installer?
S'il vous plaît conrmer susamment d'espace pour permettre à la plage de fonctionnement SELFSAT-CAMP (croisière rayon). Il doit être installé sur le toit de la surface plate d'un véhicule. (Please install it on the center of car roof)
Veillez à ce que l'espace est susant pour permettre le pliage SELFSAT-CAMP dans sa plage de fonctionnement (croisière rayon).
CAMP38
Étape 2: Obligation d'espace pour le CAMP38 / CAMP58
Obstacle
47.6cm
18cm
16cm
9cm
B : Rayon 29.5cm
Jusqu'à une hauteur de 16cm
A : Rayon 13.5cm
Jusqu'à une hauteur de 4.5cm
R
é
c
e
p
t
i
o
n
p
a
r
s
a
t
el
l
i
t
e
27.5cm
51.5cm
Fahrtrichtung
Direction de conduite
Page 42
CAMP38 / CAMP58 User manual - 9
Français
CAMP58
55.7cm
19cm
9cm
B : Rayon 39cm
Jusqu'à une hauteur de 19cm
A : Rayon 13.5cm
Jusqu'à une hauteur de 4.5cm
Obstacle
2cm
Réception pa
r s
a
tell
it
e
51.7cm
51.7cm
Direction de conduite
Direction de conduite
Page 43
CAMP38 / CAMP58 User manual - 10
Antenne
Support CAMP
Perceuse électrique
Clé11mm
Nettoyeur
Ensemble de vis ( CAMP38: M4x40 (4) / CAMP58 : M4x28 (6) )
Ø54 Trou-scie
Étape 3: Équipement pour l'installation
1
2
3
4
5
6
7
15
2
6
7
4
3
Étape 4 : Installation
A. Connectez l'antenne et le support CAMP
A-2
CAMP38
Placez l'antenne de retour vers le haut pour vérier la 4 trous de vis pour l'assemblage avec le Camp Support.
CAMP58
Placez l'antenne de retour vers le haut pour vérier la 6 trous de vis pour l'assemblage avec le Camp Support.
A-1
Séparée le joint de montage de mur et le caoutchouc de montage de mur.
Page 44
CAMP38 / CAMP58 User manual - 11
Français
CAMP38
Combinez Support Camp avec l'antenne (angle d'inclinaison 0°)
A-3
Connectez câble d'antenne à l'antenne et serrer avec une clé 11mm.
A-5
a
a
a
c
c
b
b
d
d
CAMP58
Combinez Support Camp avec l'antenne (angle d'inclinaison 0°)
a
a
e
f
c
b
b
c
d
d
e
f
A-4
Assembler support Camp avec les vis.
Page 45
CAMP38 / CAMP58 User manual - 12
B. Perforation
B-2
B-1
Nettoyer la surface du toit de la voiture avec un nettoyant.
Faire trou de perçage de 54 mm sur le toit d'un véhicule(Utilisez Scie)
B-3
B-4
Insérez câble d'antenne et le support camp à travers le trou.
Image d’après l'installation
Direction de conduite
Page 46
CAMP38 / CAMP58 User manual - 13
Français
Assurez-vous de serrer caoutchouc de montage de mur et le joint de montage de mur pour éviter les fuites d'eau dans le véhicule.
C. à l'intérieur
C-1
C-2
Point de vue des yeux
Entrez dans le véhicule et monter caoutchouc de montage de mur et le joint de montage de mur qui ont été séparés [installer A-2]
Indicateur d'élévation doit être face au passager de conrmer la position HOME.
C-3
Branchez le câble d'antenne au décodeur.
Direction de conduite
85
Page 47
CAMP38 / CAMP58 User manual - 14
Un côté à l'antenne
De l'autre côté au récepteur
Étape 5 : Raccordement de l'antenne et la Set top box (Décodeur)
Une fois que vous avez installé SELFSAT-CAMP sur le toit du véhicule solide, l'étape suivante consiste à les relier tous ensemble. An d'être en mesure de regarder vos programmes satellites préférés, vous devez connecter votre antenne satellite à un récepteur avec un câble.
Receiver
Receiver
TV
TV
Receiver
TV
Page 48
CAMP38 / CAMP58 User manual - 15
Français
Assurez-vous que toutes les connexions sont correctes et que chaque connexion est bien en place / bien serrées.
Inspecter l'intérieur de chaque connecteur de câble pour la saleté ou un court-circuit de boîtier de connecteur / bouclier.
Assurez-vous que les pointeurs de l'inclinaison et élévation sont alignés correctement pour les échelles.
Assurez-vous qu'il n'y a aucun obstacle (arbres, bâtiments, fenêtres, coin ou en surplomb de votre toit, votre corps ou les mains) - le signal ne passe pas les feuilles, les branches, le verre, etc.
Assurez-vous que le câble satellite est connecté à la prise "Sat In", pas la prise "Antenna In". La prise "Antenna In" à l'arrière du récepteur est pour l'entrée d'antenne sur les ondes ou l'entrée de télévision par câble.
Si tous sont fait correctement mais le signal n'est toujours pas trouvé, changer le réglage de l'obliquité de l'antenne légèrement (± 2 °, 4 ° ± de l'appelé pour le réglage) et répéter la procédure.
Assurez-vous que la carte d'accès de votre récepteur est complètement insérée dans la fente de carte d'accès et correctement orienté.
Assurez-vous de serrer la xation en caoutchouc de montage de mur et le joint de montage de mur ensemble pour prévenir les fuites d'eau dans le véhicule. S ELFSAT-CAMP doit être à la position HOME avant de conduire.
•
•
•
•
•
•
•
•
•
Liste de contrôle de résolution des problèmes pour l'installation initiale
Si le signal n'est pas trouvé, vériez que le mode d'emploi du récepteur et l'utilisateur de l'antenne emploi ont été suivis de près, vérier les points suivants :
Page 49
CAMP38 / CAMP58 User manual - 16
Remarque
Comme pour une zone non précisé dans les images, vous pouvez visiter le site www.selfsat.com et vous pouvez le trouver à partir de la colonne de viseur satellite dans le service à la clientèle.
Le signal du satellite peut être perdu temporairement en raison de fortes pluies inhabituelles. Une
antenne alignées de manière optimale, avec le câble le plus court possible, minimise les risques de "
forte pluie."
Assurez-vous que l'antenne est solidement xé pour empêcher d'être eondré d'alignement dans un
vent fort.
Accumulation de neige sur l'antenne peut réduire la puissance du signal du satellite; La neige doit être
balayée dès que possible.
Croissance du feuillage de l’arbre à la ligne de vue de l'antenne vers le satellite peut entraîner une
perte progressive de l'image.
•
•
•
•
Perte de signal / Pluie
Page 50
Nederlands
Inhoud
Wat is de SELFSAT-CAMP?
...................................................................................Wat is de SELFSAT-CAMP?
2
|
Veiligheidsinstructies
........................................................................................Veiligheidsinstructies
2
|
Inhoud van de doos
..........................................................................................Inhoud van de doos
3
|
Ruststand
..........................................De antenne naar de ruststand laten terugkeren voor het rijden
6
|
Hoe te installeren?
.................................................................................
.....................................................
.......................................................................
............................................................................................
...........................................................
Stap 1 : Waar te installeren?
Stap 2 : Benodigde ruimte voor de CAMP38 / CAMP58
Stap 3 : Gereedschap voor installatie
Stap 4 : Installatie
Stap 5 : De antenne op de ontvanger aansluiten
|
|
|
|
|
8
8
10
10
14
Hoe te gebruiken?
................................................................................
.........................................................
Stap 1: Algemene informatie
Stap 2: Azimut, elevatie en rotatiehoek aanpassen
|
|
4
5
Probleemoplossing, Checklist voor eerste installatie
.......................................................Probleemoplossing, Checklist voor eerste installatie
15
|
Signaalverlies / Regen fading
...............................................................................Signaalverlies / Regen fading
16
|
Page 51
CAMP38 / CAMP58 User manual - 2
Waarschuwing
Antennes die verkeerd geïnstalleerd zijn of geïnstalleerd zijn op een ontoereikende constructie zijn erg vatbaar voor schade door wind. Deze schade kan zeer serieus en zelfs levensbedreigend zijn. De eigenaar en installateur dragen de volledige verantwoordelijkheid voor een toereikende constructie die alle belasting kan dragen (gewicht, wind en ijs) en die goed is afgedicht tegen lekken. De fabrikant accepteert geen verantwoordelijkheid voor schade veroorzaakt door een satellietsysteem vanwege vele onbekende wisselende toepassingen.
1)2)Zorg ervoor dat de rubberen wandmontage-ring en de wandmontage-aansluiting strak zitten om lekkage van water in het voertuig te voorkomen. De SELFSAT-CAMP antenne moet in de rijrichting ingeklapt zijn alvorens te rijden.
Lees voor gebruik van dit product de handleiding zorgvuldig door en volg alle instructies voor installatie, montage en oriëntatie precies. Alle instructies moeten worden gevolgd om technische problemen te voorkomen. Elektrische of magnetische velden dichtbij de SELFSAT-CAMP kunnen slechte ontvangst of zelfs het geheel afbreken van het signaal tot gevolg hebben. Boor niet door de plastic antennebehuizing. Deze beschermt de antenne tegen vocht. Behandel de antenne met zorg omdat schokken schade aan de elektronica kunnen veroorzaken. Maak de behuizing niet open. Elke poging tot reparatie door ongekwaliceerd personeel kan gevaarlijk zijn en de garantie doen vervallen. Obstakels (gebouwen, bomen, enz.) kunnen de ontvangst van het signaal van de satelliet naar de antenne blokkeren. Bedek de antennebehuizing niet met verf of andere materialen. Dit blokkeert de ontvangst van het satellietsignaal. Dit product bevat één universele LNB. Het is verboden om er één toe te voegen, te wisselen of naar eigen inzicht te wijzigen. Neem a.u.b. contact op met uw verkoper of klantenservice voor meer details over het bovenstaande of andere informatie.
•
•
•
•
•
•
•
•
•
•
Veiligheidsinstructies
Wat is SELFSAT-CAMP?
De SELFSAT-CAMP is een hoorn-array type vlakke satellietantenne met dubbele lineaire polarisatie. Hij ontvangt signalen van de meeste satellieten en is ‘s werelds eerste handmatige antenne met 3-assige bediening (incl. instelbare rotatiehoek). De SELFSAT-CAMP kan worden gebruikt voor ontvangst van zowel “free to air” als gecodeerde (die een abonnement bij een operator vereisen) kanalen; hij kan ook alle High Denition kanalen ontvangen met een superieure beeldkwaliteit. Lees voor gebruik en installatie de volgende instructies en installatiematerialen zorgvuldig door.
Page 52
CAMP38 / CAMP58 User manual - 3
Nederlands
Inhoud van de doos
CAMP38
1. CAMP38
2. Schroevenset M4x40 (4)
Antenne master doos CAMP steun kit master doos
CAMP58
1. CAMP38
2. Schroevenset M4x28 (6)
Antenne master doos
CAMP steun kit master doos
1. CAMP beugel
2. Binnenkant verbinding A
3. Binnenkant verbinding B
4. Binnenkant verbinding C
5. Schroef M4x30 (4)
6. Knop bout M6x25 (2)
7. Knop bout M6x15 (3)
8. Gebruikshandleiding
1. CAMP beugel
2. Binnenkant verbinding A
3. Binnenkant verbinding B
4. Binnenkant verbinding C
5. Schroef M4x30 (4)
6. Knop bout M6x25 (2)
7. Knop bout M6x15 (3)
8. Gebruikshandleiding
Manual
1
1
1
2
2
2
3
4
8
6
5
7
Manual
1
2
3
4
8
6
5
7
Page 53
CAMP38 / CAMP58 User manual - 4
Hoe te gebruiken?
Stap 1 : Algemene informatie
Directe omgeving en het antenne-richtmenu
Antenne-richtmenu
Signaal: 0
Satelliet : ASTRA 1 Transponder : 23 LNB : AAN Frequentie : 12640
Zet de TV en de satellietontvanger aan zodra alles aangesloten is. Selecteer het antenne-richtmenu op uw ontvanger. U kunt het signaalniveau op uw TV controleren. (Zorg ervoor dat “LNB:AAN” is geselecteerd)
Het signaalniveau en de kwaliteit worden op het TV-scherm aangegeven en zullen uctueren en van kleur veranderen afhankelijk van de instelling en beweging van de antenne terwijl u richt en zoekt (azimut, elevatiehoek). Het niveau geeft het vermogen van het signaal weer en de kleur de ontvangstk­waliteit van het signaal van de gekozen satelliet.
Raadpleeg a.u.b. de afbeeldingen van de azimut, elevatie en rotatiehoek op de laatste pagina’s van deze handleiding.
Azimut Elevatie Rotatiehoek
Slechte ontvangstkwaliteit signaal
SLECHT!SLECHT!
Goede ontvangstkwaliteit signaal
GOED!GOED!
Wat zijn de azimut, elevatie en rotatiehoeken?
Zorg ervoor dat er zich geen obstakels voor de SELFSAT-CAMP bevinden welke de ontvangstkwaliteit van het signaal kunnen verminderen, zoals gebouwen of bomen (Houd er rekening mee dat bomen groeien en het signaal kunnen blokkeren).
S 180˚
N 0˚
90˚
0˚
-45˚+45˚
Page 54
CAMP38 / CAMP58 User manual - 5
Nederlands
Stap 2: Azimut, elevatie en rotatiehoek aanpassen
Druk niet op de antenne door te oordelen elevatie regelknop en scheef bedieningsknop.
2. Beweeg de antennestaaf omhoog
1. Voorbereiding
Beweeg de antennestaaf omhoog tot de rode lijn om er zeker van te zijn dat er voldoende ruimte op het dak is.
3. Pas de elevatie aan
Draai de elevatie-instellingsknop naar de elevatie­hoek van de doelsatelliet.
4. Pas de rotatiehoek aan
Draai de rotatiehoek-instellingsknop naar de rotatiehoek van de doelsatelliet.
5. Pas de azimut aan
Draai de azimut-instellingsstaaf. Het signaalniveau en de kwaliteit worden op het TV-scherm aangegeven. Zoek en houd de staaf in de positie van het beste signaal.
5-1. 5-2.
6-1. 6-2.
Draai de instellingsknoppen voor elevatie en rotatiehoek licht voor jnafstemming. Het niveau geeft het vermogen van het signaal weer en de kleur de ontvangstkwaliteit van het signaal van de gekozen satelliet. Zoek en houd de staaf in de positie van het beste signaal.
6. Fijnafstemming
Selecteer de doelsatelliet (Controleer de elevatie en rotatiehoek in de handleiding)
85
Draai de skew bedieningsknop moeten worden beperkt en neer aan rood gemarkeerd. Over voering veroorzaakt mislukking.
Page 55
CAMP38 / CAMP58 User manual - 6
Ruststand
1. Schroef de ‘knop bout M6X15’ en beide ‘knop bouten M6x25’ eraf.
※
De SELFSAT-CAMP moet zich in de ruststand bevinden voor het rijden
Schroef de ‘knop bout M6X15’ vast zoals in de onderstaande afbeelding en bevestig de skew afstelling­sknop.
7. Maak de ‘CAMP beugel’ vast
7-1. Bevestig de skew afstellingsknop
Maak de ‘CAMP’ bracket aan de wand van de camper vast met binnenkant verbinding A/B/C na het afstellen van de azimut, elevatie en skew.
7-2. Maak de ‘CAMP beugel’ vast aan de wand van de camper
Schroef M4x25 4ea
Schroef M4x25 4ea
Knob Bolt M6x15 2ea
Knob Bolt M6x15 2ea
Knob Bolt M6x25 2ea
Knob Bolt M6x25 2ea
Schroef M4x25 4ea
Knob Bolt M6x15 2ea
Knob Bolt M6x25 2ea
Page 56
CAMP38 / CAMP58 User manual - 7
Nederlands
Druk niet op de antenne door te oordelen elevatie regelknop en scheef bedieningsknop.
4. Trek de antenne volledig naar beneden
5. Azimut aanpassen
Breng de antenne terug naar de ruststand. De elevatie-indicator moet naar het midden van de achterkant van het voertuig wijzen om te bevestigen dat de azimut in de juiste richting is ingesteld. (Ruststand)
Trek de antenne aan de staaf volledig naar benenden (trek de antenne niet naar beneden aan de schroefknoppen om de elevatie en rotatiehoek in te stellen)
3. Zet de elevatie terug naar 90°.2. Zet de rotatiehoek terug naar 0°.
85
Rijrichting
Oog gezichtspunt
Page 57
CAMP38 / CAMP58 User manual - 8
Hoe te installeren?
Door deze instructies stap voor stap te volgen, kunt u gemakkelijk de SELFSAT­CAMP zelf of met behulp van een professionele antenne installateur installeren.
Stap 1: Waar te installeren?
Zorg ervoor dat er genoeg ruimte is om de SELFSAT-CAMP op te vouwen binnen zijn bedieningsbereik (bewegingsradius).
CAMP38
Stap 2 : Benodigde ruimte voor de CAMP38 / CAMP58
Obstakel
47.6cm
18cm
16cm
9cm
B : Radius 29.5cm
Hoogte tot 16cm
A : Radius 13.5cm Hoogte tot 4.5cm
S
a
tell
ie
t
o
n
t
v
a
n
g
s
t
27.5cm
51.5cm
Rijrichting
Rijrichting
Bevestig eerst of er genoeg ruimte is voor het bedieningsbereik (bewegingsradius) van de SELFSAT-CAMP). Hij moet op het vlakke dak van een voertuig worden geïnstalleerd. (Installeer indien mogelijk in het midden van het dak)
De lagere pijp moet 11cm-15cm van de binnenwand verwijderd zijn voor solide installatie.
Page 58
CAMP38 / CAMP58 User manual - 9
Nederlands
CAMP58
55.7cm
19cm
9cm
B : Radius 39cm
Hoogte tot 19cm
A : Radius 13.5cm Hoogte tot 4.5cm
Obstakel
2cm
Satel
l
i
etontvan
gs
t
51.7cm
51.7cm
Rijrichting
Rijrichting
Page 59
CAMP38 / CAMP58 User manual - 10
Antenne
CAMP steun
Boormachine
11mm moersleutel
Schoonmaakdoek
Schroevenset ( CAMP38: M4x40 (4) / CAMP58 : M4x28 (6) )
Ø54 Gatenzaag
Stap 3 : Gereedschap voor installatie
1
2
3
4
5
6
7
15
2
6
7
4
3
Stap 4 : Installatie
A. Monteer de antenne en de CAMP steun
A-2
CAMP38
Plaats de antenne met de 4 schroefgaten voor montage op de CAMP steun naar boven
CAMP58
Plaats de antenne met de 6 schroefgaten voor montage op de CAMP steun naar boven
A-1
Haal de wandmontage-aansluiting en de rubberen wandmontage-ring los
Page 60
CAMP38 / CAMP58 User manual - 11
Nederlands
CAMP38
Bevestig de CAMP steun aan de antenne (rotatiehoek 0°)
A-3
Sluit de antennekabel aan op de antenne en zet deze vast met een 11mm moersleutel
A-5
a
a
a
c
c
b
b
d
d
CAMP58
Bevestig de CAMP steun aan de antenne (rotatiehoek 0°)
a
a
e
f
c
b
b
c
d
d
e
f
A-4
Maak de CAMP steun vast met schroeven
Page 61
CAMP38 / CAMP58 User manual - 12
B. Gat boren
B-2
B-1
Maak het oppervlak van het autodak schoon met een schoonmaakdoek
Boor een gat van 54mm in het dak van de auto (Gebruik een gatenboor)
B-3
B-4
Haal de antennekabel en de CAMP steun door het gat
Afbeelding na installatie
Rijrichting
Page 62
CAMP38 / CAMP58 User manual - 13
Nederlands
Zorg ervoor dat de rubberen wandmontage-ring en de wandmontage-aansluiting strak zitten om lekkage van water in het voertuig te voorkomen.
C. Interieur
C-1
C-2
Oog gezichtspunt
Ga het voertuig in en monteer de rubberen wandmontage-ring en de wandmontage-aansluiting die los gehaald waren [installatie A-2]
De elevatie-indicator moet naar de passagier gericht zijn om de Ruststand positie te bevestigen
C-3
Sluit de antennekabel op de ontvanger aan
Rijrichting
85
Page 63
CAMP38 / CAMP58 User manual - 14
Een uiteinde naar de antenne
Het andere uiteinde naar de ontvanger
Stap 5 : De antenne op de ontvanger aansluiten
Zodra u de SELFSAT-CAMP op het autodak geïnstalleerd heeft, is de volgende stap om alles op elkaar aan te sluiten. Om uw favoriete satellietprogramma’s te kunnen kijken, moet u uw satellietantenne met een kabel op een ontvanger aansluiten.
Ontvanger
Ontvanger
TV
TV
Ontvanger
TV
Page 64
CAMP38 / CAMP58 User manual - 15
Nederlands
Zorg ervoor dat alle kabels correct zijn aangesloten en elke aansluiting goed ingeplugd/vast zit.
Controleer de binnenkant van elke kabelaansluiting op vuil of mogelijke kortsluiting van het omhulsel/de behuizing van de aansluiting.
Zorg ervoor dat de kantel- en elevatie-indicatoren correct zijn uitgelijnd op de schaalmarkering.
Zorg ervoor dat er geen obstakels zijn (bomen, gebouwen, ramen, hoek of overstek van uw dak, uw lichaam of handen) – het signaal gaan niet door bladeren, takken, glas, etc. heen.
Zorg ervoor dat de satellietkabel is aangesloten op het “Sat In” contact, niet het “Antenne In” contact. Het “Antenne In” contact aan de achterkant van de ontvanger is voor invoer van een o-air antenne of kabel-TV.
Als alles correct is gedaan maar er nog steeds geen signaal gevonden wordt, pas dan de elevatie van de antenne licht aan (met ±2°, daarna met ±4° vanaf de benodigde instelling) en herhaal de procedure.
Zorg dat de toegangskaart van uw ontvanger volledig in de toegangskaartsleuf zit in de juiste oriëntatie.
Zorg ervoor dat de rubberen wandmontage-ring en de wandmontage-aansluiting strak zitten om lekkage van water in het voertuig te voorkomen.
De SELFSAT-CAMP moet zich in de ruststand bevinden voor het rijden.
•
•
•
•
•
•
•
•
•
Probleemoplossing Checklist voor eerste installatie
Als er geen signaal gevonden kan worden, ga dan eerst na of de gebruikshandleiding van de ontvanger en van de antenne nauwkeurig zijn gevolgd en controleer het volgende:
Page 65
CAMP38 / CAMP58 User manual - 16
Let op
Als informatie in afbeeldingen ontbreekt, kunt u www.selfsat.com bezoeken en de informatie vinden in de kolom Satelliet-zoeker onder Klantenservice.
Het satellietsignaal kan tijdelijk onderbroken worden door ongewoon zware regenval. Een optimaal
uitgelijnde antenne, i.c.m. een zo kort mogelijke kabel, verkleint de kans op “regen fading.”
Zorg dat de antenne goed is gemonteerd om te voorkomen dat deze uit lijn waait in hevige wind.
Als zich zware sneeuw verzamelt op de antenne kan de sterkte van het satellietsignaal verminderd
worden; sneeuw moet zo snel mogelijk weggeveegd worden.
Boomgebladerte in de zichtlijn van de satelliet naar de antenne kan storing van het beeld veroorzaken.
•
•
•
•
Signaalverlies / Regen fading
Page 66
Appendix
Note
As for an area not stated in the picture, you can visit to www.selfsat.com and find it from the column of Satellite finder under Customer service.
Flat Satellite Antenna
Page 67
40
30
35
20
25
15
10
5-5 0
45
-35
-25
-30
-15
-20
-10
-50
-55
-40
-45
45 504030 3520 251510
5
0
95
100 105 110 115 120 125 130 135
140
145 150 155 160 170 175 180 185 190 195 200 205 210
215
225
220
230
165
Turksat @ 42.0˚E
SKEW
AZIMUTH
ELEVATION
Page 68
40
30
35
25
20
15105
45
50
55
-35
-25
-30
-15
-20
-10
-5
-40
-45
45 504030 3520 2515
10
5
0
0
105
110
115 120 125 130 135
140
145 150 155 160 170 175 180 185 190 195 200 205 210 215 225220
230
235
240
165
Astra2 @ 28.2˚E
SKEW
AZIMUTH
ELEVATION
Page 69
45 504030 3520 25
15
10
5
0
40
30
35
25
20
15105
45
50
55
-35
-25
-30
-15
-20
-10
-5
-40
-45
0
105
110
115
120 125 130 135
140
145 150 155 160 170 175 180 185 190 195 200 205 210 215 225220 230165
235
240
245
Astra3 @ 23.5˚E
SKEW
AZIMUTH
ELEVATION
Page 70
45 504030 3520 25
15
10
5
0
40
30
35
25
20
15105
45
50
55
-35
-25
-30
-15
-20
-10
-5
-40
-45
0
245
250
110
115
120
125 130 135
140
145 150 155 160 170 175 180 185 190 195 200 205 210 215 225220 230165 235
240
Astra1 @ 19.2˚E
SKEW
AZIMUTH
ELEVATION
Page 71
40
30
35
20
25
15
105-5
55
45
50
-35
-25
-30
-15
-20
-10
-50
-40
-45
45 504030 35
20
25
15
10
5
0
0
245
250
115
120
125
130 135
140
145 150 155 160 170 175 180 185 190 195 200 205 210 215 225220 230165 235
240
HotBird @ 13.0˚E
AZIMUTH
ELEVATION
SKEW
Page 72
45 504030 35
20
25
15
10
5
0
0-5
-10
5
10
15
20
25
30
35
40
45
50
55
-15
-20
-25
-30
-35
-40
-45
-50
245
250
255
115
120
125
130
135
140
145 150 155 160 170 175 180 185 190 195 200 205 210 215 225220 230165 235
240
Eutelsat 9A @ 9.0˚E
SKEW
AZIMUTH
ELEVATION
Page 73
45
50
40
30
35
20
25
15
10
5
0-5-10 510
15
20
25
30
35
40
45
50
55
-15
-20
-25
-30
-35
-40
-45
-50
245 250
255
120
125
130
135
140
145 150 155 160 170 175 180 185 190 195 200 205 210 215 225220 230165 235
240
Astra4 @ 4.9˚E
SKEW
AZIMUTH
ELEVATION
Page 74
45
50
40
30
35
20
25
15
10
5
0-5
-10
510
15
20
25
30
35
40
45
50
55
-15
-20
-25
-30
-35
-40
245 250 255
260
125
130
135
140
145 150 155 160 170 175 180 185 190 195 200 205 210 215 225220 230165 235
240
Thor @ 0.8˚W
SKEW
AZIMUTH
ELEVATION
Page 75
45
50
40
30
35
20
25
15
10
5
0
0-5-10 510
15
20
25
30
35
40
45
50
55
-15
-20
-25
-30
-35
-40
-45
-50
245 250
255
125
120
130
135
140
145 150 155 160 170 175 180 185 190 195 200 205 210 215 225220 230165 235
240
AtlanticBird3 @ 5.0˚W
SKEW
AZIMUTH
ELEVATION
Page 76
45
50
40
30
35
20
25
15
10
5
510
15
20
25
30
35
40
45
50
55
0
0
245 250
255 260 265170 175 180 185 190 195 200 205 210 215 225220 230
165
235
240
Hispasat @ 30.0˚W
SKEW
AZIMUTH
ELEVATION
Page 77
www.selfsat.com
Page 78
CAMP38 · CAMP58
CAMP38 · CAMP58
Loading...
