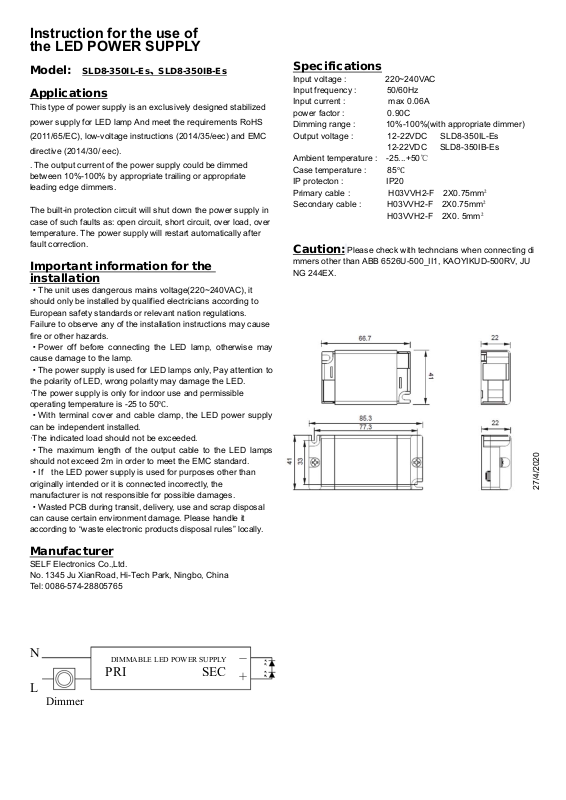

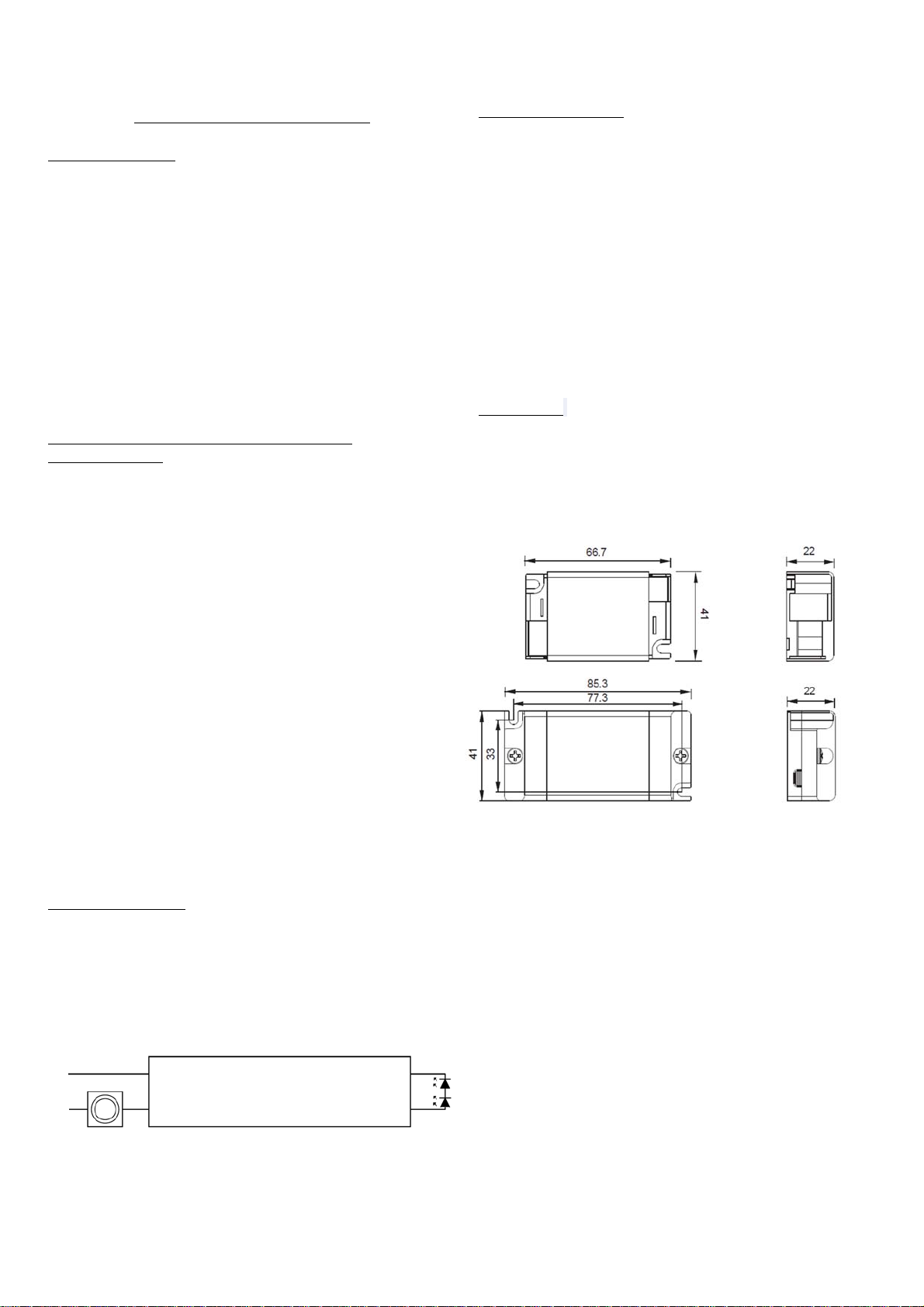

Page 1
Instruction for the use of
－
＋
the LED POWER SUPPLY
Model:
Applications
This type of power supply is an exclusively designed stabilized
power supply for LED lamp And meet the requirements RoHS
(2011/65/EC), low-voltage instructions (2014/35/eec) and EMC
directive (2014/30/ eec).
. The output current of the power supply could be dimmed
between 10%-100% by appropriate trailing or appropriate
leading edge dimmers.
The built-in protection circuit will shut down the power supply in
case of such faults as: open circuit, short circuit, over load, over
temperature. The power supply will restart automatically after
fault correction.
Important information for the
installation
·The unit uses dangerous mains voltage(220~240VAC), it
should only be installed by qualified electricians according to
European safety standards or relevant nation regulations.
Failure to observe any of the installation instructions may cause
fire or other hazards.
·Power off before connecting the LED lamp, otherwise may
cause damage to the lamp.
·The power supply is used for LED lamps only, Pay attention to
the polarity of LED, wrong polarity may damage the LED.
ꞏThe power supply is only for indoor use and permissible
operating temperature is -25 to 50℃.
·With terminal cover and cable clamp, the LED power supply
can be independent installed.
ꞏThe indicated load should not be exceeded.
·The maximum length of the output cable to the LED lamps
should not exceed 2m in order to meet the EMC standard.
·If the LED power supply is used for purposes other than
originally intended or it is connected incorrectly, the
manufacturer is not responsible for possible damages.
·Wasted PCB during transit, delivery, use and scrap disposal
can cause certain environment damage. Please handle it
according to “waste electronic products disposal rules” locally.
Manufacturer
SELF Electronics Co.,Ltd.
No. 1345 Ju XianRoad, Hi-Tech Park, Ningbo, China
Tel: 0086-574-28805765
N
L
Dimmer
SLD8-350IL-Es、SLD8-350IB-Es
DIMMABLE LED POWER SUPPLY
Specifications
Input voltage : 220~240VAC
Input frequency : 50/60Hz
Input current : max 0.06A
power factor : 0.90C
Dimming range : 10%-100%(with appropriate dimmer)
Output voltage : 12-22VDC SLD8-350IL-Es
12-22VDC SLD8-350IB-Es
Ambient temperature : -25...+50℃
Case temperature : 85℃
IP protecton : IP20
Primary cable : H03VVH2-F 2X0.75mm²
Secondary cable : H03VVH2-F 2X0.75mm²
H03VVH2-F 2X0. 5mm²
Caution:
mmers other than ABB 6526U-500_II1, KAOYIKUD-500RV, JU
NG 244EX.
Please check with techncians when connecting di
27/4/2020

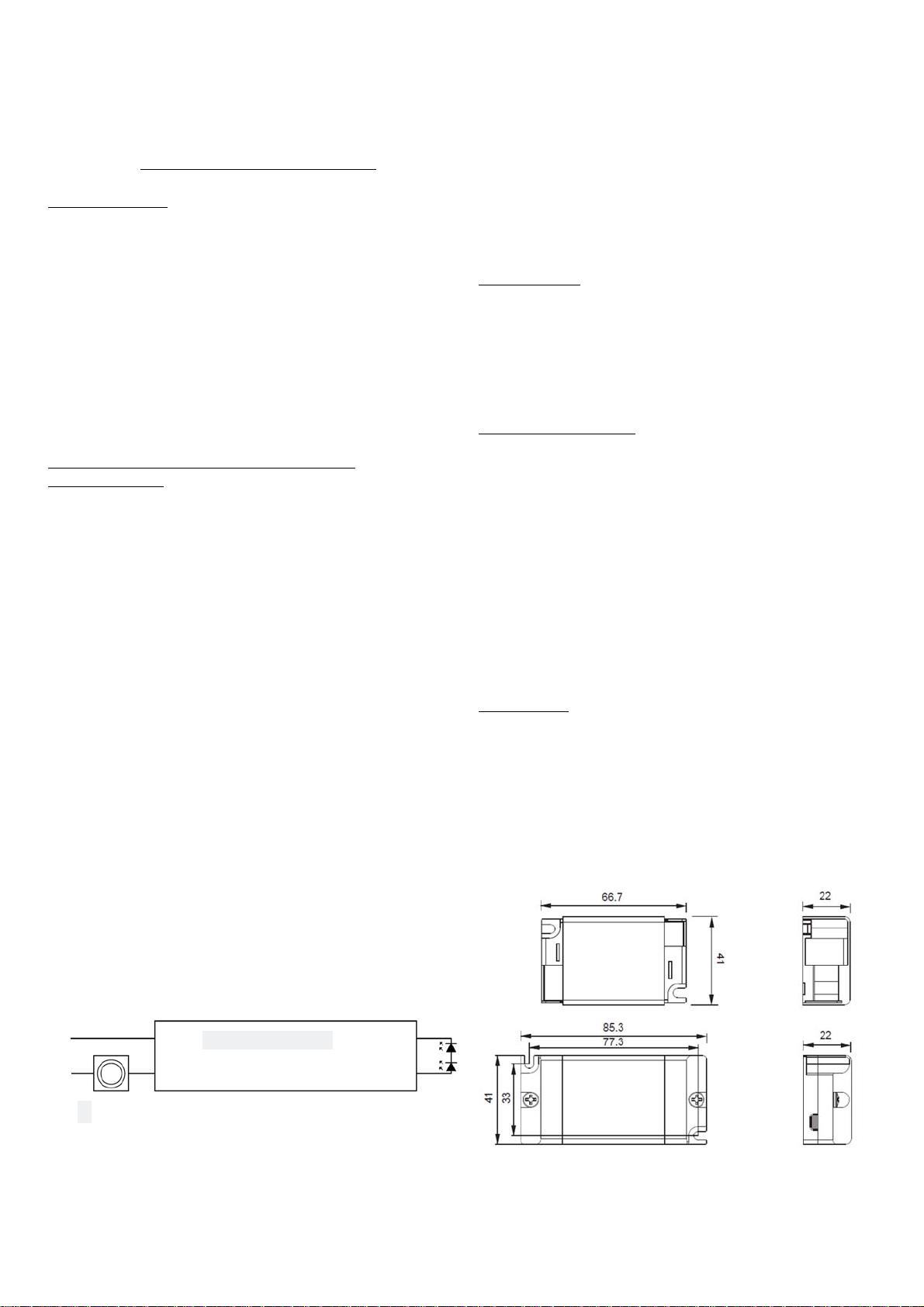

Page 2
－
＋
Bedienungsanleitung für das LED
NETZTEIL
Modell:
Anwendung
Dieses stabilisierte Netzteil wurde speziell für die Versorgung
von LED-Leuchten entwickelt und erfüllt die Anforderungen
der RoHS (2011/65/EG), der Niederspannungsrichtlinie
(2014/35/EU) und der EMV-Richtlinie (2014/30/EU).
Der Ausgangsstrom des Konverters kann zwischen 10%-100% von
Phasenabschnitts- oder Phasenanschnittsdimmern gedimmt
werden.
Die eingebauten Schutzschaltungen schalten das Netzteil in den
folgenden Fällen aus: Leerlauf, Kurzschluss, Überlastung oder
Überhitzung. Das Netzteil startet automatisch erneut, wenn der
Fehlerfall behoben ist.
WichtigeInformationenfür die
Installation
ꞏDas Gerät benötigt zum Betrieb eine (220-240VAC)
Netzversorgung und sollte daher nur von einer qualifizierten
Elektrofachkraft gemäß den europäischen Sicherheitsstandards
oder relevanten nationalen Regularien installiert werden.
Eine unsachgemäße Installation kann Brände, einen
elektrischen Schlag oder andere Gefahren zur Folge haben.
ꞏSchalten Sie das Gerät vor dem Anschluss der LEDs aus, sonst
kann es zur Beschädigung der LEDs kommen.
ꞏDas Netzteil ist nur für LED-Leuchten vorgesehen. Achten Sie
insbesondere auf die korrekte Polarität der LED. Eine falsche
Polarität könnte die LED beschädigen.
ꞏDas Netzteil ist für den Innenbereich geeignet und die zulässige
Betriebstemperatur beträgt -25 bis 50 ℃.
ꞏMit Klemmenabdeckung und der Kabelklemme kann das
Netzteil unabhängig installiert warden.
ꞏDie angegebene Leistung sollte nicht überschritten werden.
ꞏDie maximale Länge des Sekundärkabels zur LED-Leuchte
sollte 2 m nicht überschreiten, um die EMV-Standards zu
erfüllen.
N
L
D
immer
SLD8-350IL-Es、SLD8-350IB-Es
ꞏWenn das LED Netzteil für andere als die ursprünglich
vorgesehenen Zweck verwendet wird oder falsch
angeschlossen ist, übernimmt der Hersteller keine
Verantwortung für mögliche Schäden.
ꞏElektronische Altgeräte sind Wertstoffe und gehören nicht in
den Hausmüll. Bitte entsorgen Sie das Gerät gemäß den
örtlichen Entsorgungsregularien für „Elektronische
Abfallprodukte”.
Hersteller
SELF Electronics Co.,Ltd
No. 1345 Ju Xian Road,Hi Tech Park, Ningbo, China
Tel: 0086-574-28805765
Spezifikationen
Eingangsspannung: 220~240VAC
Eingangsfrequenz: 50/60Hz
Eingangsstrom: max 0.06A
Eingangsleistungsfaktor: 0.90C
Dimmbereich: 10% -100% (mit entsprechendem Dimmer)
Ausgangsspannung: 12-22VDC SLD8-350IL-Es
12-22VDC SLD8-350IB-Es
Umgebungs temperatur: -25...+50℃
Gehäuse temperatur: 85 ℃
IP-Schutz : IP20
Primärkabel: H03VVH2-F 2X0.75mm2
Sekundärkabel: H03VVH2-F 2X0.75mm
H03VVH2-F 2X0. 5mm2
2
Achtung:
Geprüfte kompatible Dimmer
ꞏABB 6526U-500_II1
ꞏKAOYIKUD-500RV
ꞏJUNG 244EX
27/4/2020
