RODKICKER 10/20/30
595-073-SET
2004-11-30
➆
➀
➅
➅
➁
➂
➃
➄

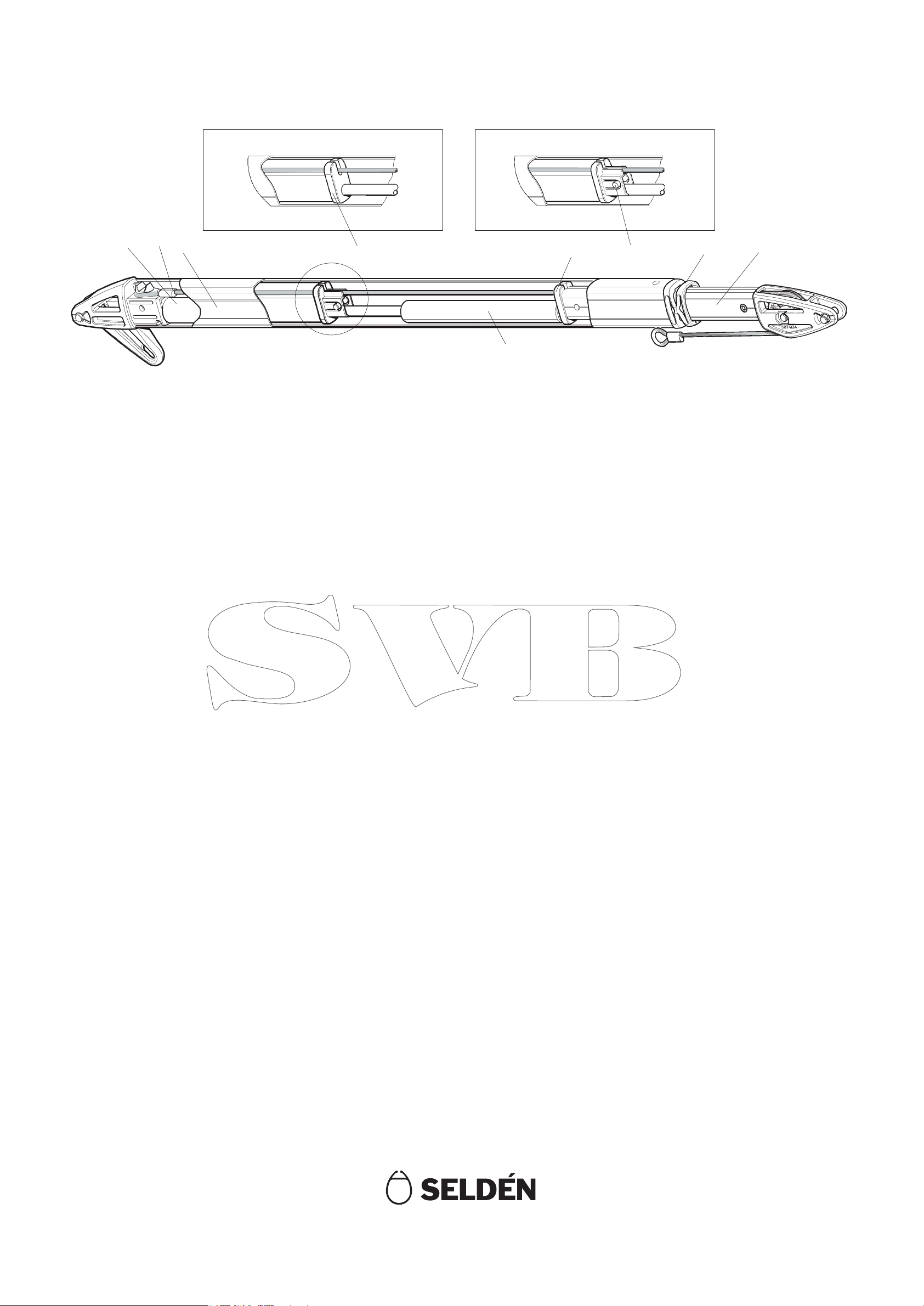

RK 1 0 RK 2 0 / 3 0
595-073-SET
2009-11-05
Rodkicker 10/20/30
A. Montering av Gasfjäder
För Rodkicker utan gasfjäder, gå direkt till avdelning B.
Ta ut gasfjäder 1. och tillhörande ändplugg ur sin
förpackning.
Gänga på ändpluggen 2. på gasfjäderns kolvstångsände
(den smala delen). Om ändpluggen har änsar (endast
RK 20 & RK 30), skall dessa vändas mot gasfjädern.
Ändplugg för RK 10 är plan på båda sidor.
Lossa den övre bussningen 3. , monterad med två
snäppfästen, genom att trycka in båda fästena samtidigt.
Det smala röret 4. går nu att dra ut. Ta loss
ändpluggen .
I ändpluggen 5. nns ett gängat hål. Gänga på gasfjäderns cylinderdel (den tjocka änden). Rikta in ändpluggarna och på linje t.ex. med hjälp av ett plant
underlag. Slitsarna i ändpluggen skall vara vända åt
samma håll.
Håll undan wiren och skjut in distansröret 6. i det
grövre röret ända ner till ändbeslaget. Se till att röret
stannar under wire taloriten .
Skjut försiktigt ner gasfjädern med de hopkopplade 7.
delarna, med ändpluggen först, i det grövre röret .
Tryck in ändpluggen i det smala röret och fortsätt
skjuta i delarna tills de bottnar. Håll wiren sträckt, och
kontrollera att den kommer i ändpluggarnas slitsar.
Skjut ner bussningen 8. och tryck den på plats med
snäppfästena.
C. Rodkicker kan kortas.
Med hänsyn till gasfjäderns längd kan kortningen maximalt
göras:
Rodkicker 10: 190 mm
Rodkicker 20: 300 mm
Rodkicker 30: 570 mm
OBS! Rodkicker 30XS kan inte kortas. (Det undre röret är
1377 mm långt).
En kortning av wiren kan bli nödvändig för att taljan skall få
plats.
Demontera Rodkicker enl. punkt A3 och A4, första 1.
meningen.
Korta det grövre röret 2. genom att kapa i den övre
ände där bussningen satt.
Borra två nya hål, Ø 8,5 mm, för bussningen vid den 3.
kapade änden med placering som på den avkapade
biten. (21.1 + 0-0,5 mm). Grada hål och kapytor.
Kapa distansröret 4. lika mycket som det grövre röret
(endast för Rodkicker med gasfjäder.)
Återmontera Rodkicker enligt punkterna A6 – A8.5.
A. Fitting the gas cylinder
For Rodkickers without gas cylinders go direct to B.
Remove the gas cylinder 1. with its end-plug from
its wrappings.
Screw the end-plug 2. on to the thin end of the gas
cylinder. Ensure that the at end of the plug faces away
from the cylinder (RK 20 & RK 30). Lower plug on RK
10 is at on both sides.
Remove the upper bushing 3. by pressing in both snapfasteners simultaneously.
Withdraw the small tube 4. . Remove the end-plug .
There is a threaded hole in the end-plug 5. . Screw endplug onto the thick end of the gas cylinder. Carefully
line up endplug and wire slots.
Hold the wire clear and push the spacer tube 6. in
the larger tube down to the end tting. Ensure that it
remains below the wire eye terminal .
Ensuring that the wire is tight and runs in the slots of 7.
endplugs, push the assembled components carefully into
the larger tube , with the end-plug foremost. When
plug reaches the top of main tube , re-connect with
small tube . Continue to insert the complete assembly
until the gas cylinder end-plug bottoms. Check that the
wire runs in the slots of the end-plugs.
Push the bushing 8. down, and lock it in place with its
snapfasteners.
C. Rodkicker can be shortened
Depending on the length of the gas spring the maximum
length reduction is:
Rodkicker 10: 190 mm
Rodkicker 20: 300 mm
Rodkicker 30: 570 mm
NOTE! Rodkicker 30XS can not be shortened. (The
lower tubes is 1377 mm).
It may be necessary to shorten the wire to make space for
the tackle.
Dismantle the rodkicker acc. to items A3 and A4, 1.
rst sentence.
Shorten the larger tube 2. by cutting the end where
the bushing was tted.
Drill two new holes (Ø 8.5 mm) for the bushing at 3.
the newly cut end, to match the previous holes (21.1
+ 0-0.5 mm). Remove burrs and chamfer cut end.
Cut the circular spacer tube 4. by the same amount as
the larger tube (only valid for Rodkickers with a
gas spring).
Reassemble the Rodkicker acc. to items A6 – A8.5.
A. Montage der Gasdruckfeder
Wenn Ihr Rodkicker keine Gasdruckfeder enthält, lesen Sie
bitte unter Abschnitt B weiter.
Nehmen Sie die Gasdruckfeder 1. und den Endbeschlag
aus der Verpackung.
Schrauben Sie den Endbeschlag 2. auf die Kolbens-
tange. Dabei muß die ache Seite (als Auageäche für
das Distanzrohr) nach außen zeigen.
Nehmen Sie die Auagefeder 3. ab, indem Sie gleich-
zeitig die beiden Arretierungsknöpfe nach innen
drücken.
Ziehen Sie das innere Prol 4. heraus und nehmen Sie
den Endbeschlag ab.
Schrauben Sie den Zylinder (schwarze Seite) der 5. Gasdruckfeder in den Endbeschlag . Stellen Sie die
Endbeschläge und so, daß sie uchten.
Halten Sie das Drahtseil an der Oberseite des Rodkick-6.
ers unter Spannung und schieben Sie das Distanzrohr in
das untere Prol. Stellen Sie sicher, daß das Rohr nicht
auf der Drahtpressung auiegt.
Halten Sie weiterhin das Drahtseil unter leichter Span-7.
nung und führen Sie die vorbereitete Gasdruckfeder in
das untere Prol ein. Dabei muß zuerst der Beschlag
an der Kolbenstange eingeführt werden, dann der
Beschlag am schwarzen Zylinder mit aufgesetztem in-
neren Prol . Setzen Sie vorher die Feder auf das
innere Prol. Prüfen Sie dabei, ob das Drahtseil frei in
den dafür vorgesehenen Schlitzen der Endbeschläge
liegt.
Schieben Sie die Auagefeder 8. nach unten, bis die
Arretierungsknöpfe eingerastet sind.
C. Der Rodkicker kann verkürzt werden
Bedingt durch die Länge der Gasdruckfeder kann die
Verkürzung maximal betragen:
Rodkicker 10: 190 mm
Rodkicker 20: 300 mm
Rodkicker 30: 570 mm
Der Rodkicker 30XS kann nicht abgekürzt werden. (Das
äussere Prol ist 1377 mm lang).
Bei einer Verkürzung kann es erforderlich sein, auch das
Drahtseil zu kürzen, damit die Talje ausreichend Platz hat.
Demontieren Sie den Rodkicker gemäß A3 und A4 1.
ziehen Sie das innere Prol heraus.
Verkürzen Sie das äußere Prol 2. nach Bedarf (nicht
über max.) am oberen Ende, an dem die Auagefeder
saß.
Bohren Sie zwei neue Löcher (Ø 8.5 mm) für die Arreti-3.
erungsknöpfe der Auagefeder wie sie auf dem abgeschnittenen Stück vorhanden sind (21.1 + 0-0,5 mm).
Entgraten Sie die Schnittstelle und die Bohrungen.
Bei einem Rodkicker mit Gasdruckfeder schneiden Sie 4.
das Distanzrohr in gleicher Länge wie das äußere
Prol ab.
Montieren Sie den Rodkicker wieder gemäß A6 bis A8.5.
595-073-SET Printed in Sweden
www.seldenmast.com
Sweden: Seldén Mast AB • Tel: +46 (0)31 69 69 00 • [email protected] Denmark: Seldén Mast A/S • Tel: +45 39 18 44 00 • [email protected]
UK: Seldén Mast Ltd. • Tel: +44 (0)1329 50 40 00 • [email protected] the Nether lands: Seldén Mid Europe B.V. • Tel: +31 (0)111- 698 120 • [email protected]
USA: Seldén Mast Inc. • Tel: +1 843-760-6278 • [email protected] France: Seldén Mast SAS • Tel: 33 (0) 251 362 110 • [email protected]
Page 2
Rodkicker 10/20/30
595-854-SET
200
5-02-08

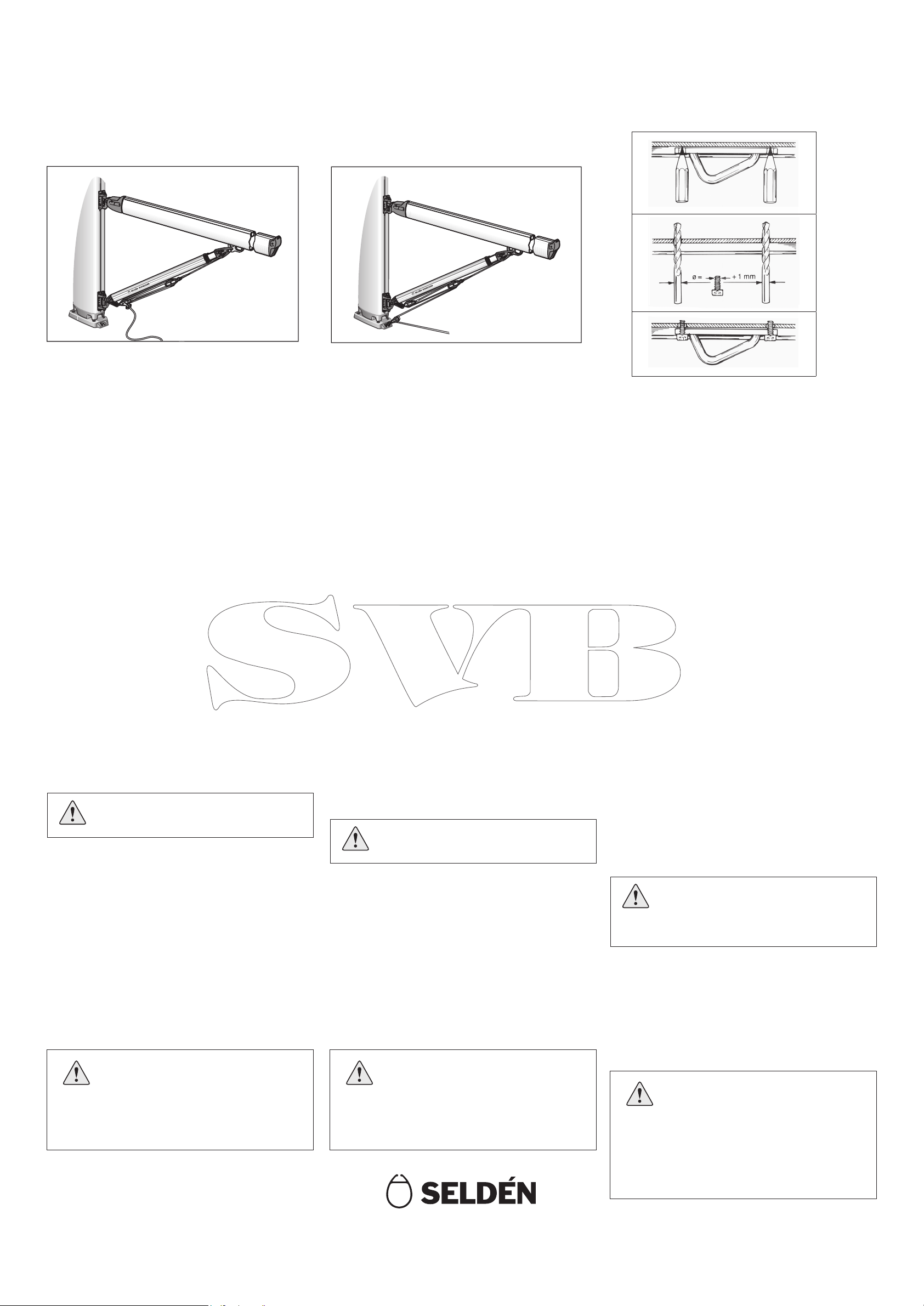

Manövrering vid sittbrunn/
Operation at cockpit/
Bedienu ng vom Cockpi t
Manövrering vid mast/
Operation at mast/
Bedienung
am Mast
Fig. 1 Fig. 2
595-073-SET
2009-11-05
Fig. 3
B. Montering av Rodkick
Montera/lossa bomtravaren så att den är rörlig i bom-1.
mens längdriktning. Om bommen är försedd med en
fast bomtravare, som ej går att ytta, måste montagepunkt B3 utföras med stor försiktighet så att Rodkicken
ej skadas. Rodkickens längd i hoptryckt läge kan ändras
genom att kapa/-byta ut det nedre röret. Tag kontakt
med återförsäljaren.
Montera Rodkicken på bom och mastfäste. Kontrollera 2.
att bomtravaren kan glida så att kicken ej utsätts för
några tryckkrafter under moment B3.
Skjut ihop kicken så att övre beslaget vilar mot den 3.
fjädrande bussningen. Använd kicktaljan. Om en
gasfjäder är monterad fordras en kraft på 600–5000 N
(”60–500 kg”) beroende på vilken fjäder som är monterad.
Hissa storseglet och skota hem hårt. Kontrollera att 4.
Rodkicken ej går ”i botten”.
Markera travarens läge på bommen.5.
Montera travaren provisoriskt ca 5 mm AKTER OM 6.
markeringen.
Hissa storseglet igen och kontrollera att Rodkicken ej 7.
går ”i botten”. Upprepa kontrollen för revat storsegel
(alla rev).
Kontrollera hur bommen, i sitt viloläge, kommer i för-8.
hållande till vindrutor, sprayhood, mantåg etc.
Montera bomtravaren permanent, se g. 3. 9.
Om bomljus är monterat, borra med försiktighet
för att inte skada kablarna. Troligen är elkab larna placerade direkt ovanför travaren.
I hamn och vid motorgång bör bommen säkras i sitt höjdläge
med hjälp av storfallet eller dirkstropp. Beträffande olika
arrangement av kicktaljan, se ovan.
Rodkicker kan kortas. Se omstående sida, rubrik C.
B. Fitting the Rodkicker
Fit the boom-slider so that it is moveable along the 1.
boom. If the boom has a tting that cannot be moved,
great care must be taken to avoid damaging the Rodkicker when executing point B3 below. The length of
the Rodkicker in its compressed state can be altered by
shortening or replacing the larger tube. Contact your
dealer.
Fit the Rodkicker to the boom and the mast ttings. En-2.
sure that the boom slider can slide so that the Rodkicker
is not subjected to any compression forces during point
B3 below.
Keep the boom in the position achieved in B3, compress 3.
the Rodkicker with it´s tackle until the upper tting just
contacts the upper bushing. If a gas cylinder is tted, a
force of between 600–5000 N (60–500 kg) is required
depending upon which cylinder is tted.
Hoist the mainsail, and sheet home hard whilst ensuring 4.
that the Rodkicker does not ”bottom”.
During step B4, the slider will move. Mark its new 5.
position.
Provisionally x the slider approximately 5 mm (3/16”) 6.
AFT OF the mark.
Again hoist the mainsail and check that the Rodkicker 7.
does not ”bottom”. Repeat hoisting and checking with
the mainsail reefed – go through all reefs.
Allow the boom to rest, and check its level in relation to 8.
the sprayhood, wind screen, lifelines etc.
Secure the boom-slider in its permanent position. 9.
See g. 3.
If boom light is tted, electric cables are likely
to be directly above the slider’s track. Drill very
carefully to avoid any damage to the cables.
When in habour, or under power, the boom level should be
maintained by using a topping lift strop or the main halyard.
Re alternative kicking strap arrangements see above.
The Rodkicker can be shortened. See overleaf, heading C.
B. Montage des Rodkickers
Der Baumniederholer-Beschlag am Baum muß 1. gelöst
(bzw. neu eingeschoben) werden, damit er in der Schiene nach vorn und achtern beweglich ist. Falls der Baum
mit einem festen Baumniederholer-Beschlag versehen
ist, können Sie den Rodkicker gegebenenfalls kürzen
(Siehe C). Bei der Anpassung an einen festen Beschlag
müssen Sie mit besonderer Vorsicht die Einstellungen
vornehmen, besonders unter Punkt 3. Im Zweifel fragen
Sie Ihren Fachhändler.
Montieren Sie den Rodkicker am Mast- und am Baum-2.
beschlag. Stellen Sie sicher, daß der Baumbeschlag sich
frei bewegen kann. Weil der Rodkicker in
diesem Zustand noch nicht als Baumstütze funktioniert,
sichern Sie den Baum mit einer Dirk oder mit einem
Fall.
Wenn die Großschot ganz dicht geholt ist, schieben Sie 3.
den Baumbeschlag mit dem Rodkicker soweit nach
vorn, daß der obere Beschlag auf der Auagefeder liegt.
Dazu benötigen Sie die Niederholertalje, wenn eine
Gasdruckfeder installiert ist.
Setzen Sie das Großsegel und holen Sie die Großschot 4.
langsam dicht. Kontrollieren Sie dabei, daß der Rodkick
noch nicht ganz zusammengeschoben wird.
Markieren Sie die Position des Baumbeschlages im 5.
Baum.
Montieren Sie den Baumbeschlag provisorisch ca. 5 6.
mm hinter der Markierung im Baum.
Setzen Sie das Großsegel wieder und kontrollieren Sie, 7.
daß selbst bei ganz dichtgeholter Schot der Rodkicker
nicht bis zum Anschlag zusammengeschoben wird.
Prüfen Sie die Stellung des Baumes in in Auageposi-8.
tion (Anschlag) z.B. im Verhältnis zum Sprayhood.
Montieren Sie den Baumbeschlag endgültig. Siehe 9.
Abb. 3.
Wenn eine Baumbeleuchtung montiert ist,
können Elektrokabel direkt über dem zu montie-
renden Beschlag liegen. Bohren Sie daher vor sichtig, um Schäden an den Kabeln zu vermei den.
OBS. För att gasfjäderns kolvstångspackning ej skall torka måste gasfjädern
användas/förvaras med kolvstångsänden
lägre än den tjockare cylinderänden d.v.s.
Rodkicken användes/-förvaras med den
grövre prolen lägre än den smalare.
Sweden: Seldén Mast AB • Tel: +46 (0)31 69 69 00 • [email protected] Denmark: Seldén Mast A/S • Tel: +45 39 18 44 00 • [email protected]
UK: Seldén Mast Ltd. • Tel: +44 (0)1329 50 40 00 • [email protected] the Nether lands: Seldén Mid Europe B.V. • Tel: +31 (0)111- 698 120 • [email protected]
USA: Seldén Mast Inc. • Tel: +1 843-760-6278 • [email protected] France: Seldén Mast SAS • Tel: 33 (0) 251 362 110 • [email protected]
NOTE. To prevent the gas cylinder piston
packing drying out, the cylinder must be
used, parked, and stored with the piston rod
end lower than the end of the thicker cylinder (i.e. the larger end of the Rodkicker
lower than the smaller end.)
www.seldenmast.com
Hinweise: Im Hafen oder bei Fahrt unter Maschine sollte der
Baum mit einer Dirk oder dem Großfall gesichert werden,
um eine aufschwingen zu verhindern. Die Niederholertalje
(nicht im Lieferumfang) kann am Rodkicker gefahren oder
nach achtern umgelenkt werden.
Der Rodkicker kann verkürzt werden. Anleitung unter C.
ACHTUNG: Damit die Dichtung der
Gasdruckfeder nicht austrocknet, soll bei
der Anwendung und Lagerung der Zylinder
(schwarze, dickere Seite) immer höher als
die Kolbenstange gehalten werden, d. h.
auch bei der Winterlagerung des Rodkickers soll die Mastseite tiefer als die Baumseite liegen.
595-073-SET Printed in Sweden
Loading...
