MISURAZIONE DELLA DISTANZA SULLE MAPPE ................................. 31
PRECAUZIONI PER L’USO DELL’OROLOGIO CON FUNZIONE DI
MISURAZIONE DELLA DISTANZA SULLE MAPPE ................................. 34
BUSSOLA A CALOTTA ROTANTE ........................................................... 36
PRECAUZIONI PER L’USO DELLA BUSSOLA A CALOTTA ROTANTE .. 38
MISURAZIONE DELLA DISTANZA SULLE MAPPE E
BUSSOLA A CALOTTA ROTANTE
MISURATORE DI DISTANZA SULLE MAPPE
Il misuratore di distanza sulle mappe calcola la distanza reale di un certo percorso,
misurato sulla mappa stessa, tracciando il percorso con la rotella motrice che fa girare
l’anello graduato ubicato esternamente al quadrante dell’orologio, per la lettura della
distanza.
[Rotella motrice bloccata]
Bloccaggio
(rotazione in
senso antiorario)
[Rotella motrice sbloccata]
Rotella motrice
Italiano
Italiano
ITALIANO
30
Sbloccaggio
(rotazione in
senso orario)
Dispositivo di
protezione della rotella
motrice
Anello graduato di
misurazione della distanza
31
1/
M
Avanzamento
Rotella motrice
MAPPE
[Uso della funzione di misurazione della distanza sulle mappe]
1. Sbloccare la rotella motrice ruotando in senso orario il dispositivo di protezione sino
a quando si arresta.
2. Ruotare lentamente la rotella motrice in senso orario sino a quando l’indicazione “0
km” presente sull’anello graduato viene a trovarsi allineata con il contrassegno “ ”
ubicato in corrispondenza delle ore 9 del quadrante dell’orologio.
3. Posizionare la mappa su una superficie in piano. Appoggiare la rotella motrice
leggermente inclinata sul punto di partenza del percorso che si vuole misurare.
Tenendo l’orologio con il quadrante rivolto verso l’alto e la rotella motrice in
corrispondenza dell’indicazione delle ore 9, tracciare lentamente il percorso con la
Italiano
rotella motrice stessa, in modo che questa ruoti in senso antiorario.
4. Al termine del percorso leggere la cifra dell’anello graduato sulla quale punta
l’indicazione “ ” del quadrante (per la lettura vedere il paragrafo “Lettura della scala
di misurazione della distanza sulle mappe”).
32
▲
5. Al termine di tutte le misurazioni, bloccare di nuovo la rotella motrice ruotando in
senso antiorario il dispositivo di protezione sino a quando questo si arresta.
[Lettura della scala di misurazione della distanza sulle mappe]
● In caso di uso di una mappa in scala 1:50.000:
La cifra della scala graduata indicata dal
contrassegno “ ” presente sul quadrante
corrisponde alla distanza reale del percorso
▲
tracciato per mezzo della rotella motrice.
Es.: Se il contrassegno “ ” punta sulla cifra “2”
della scala graduata, la distanza reale del
▲
percorso tracciato è di “2 km”.
▲
“2”
● In caso di uso di una mappa in scala 1:25.000:
Dividere per “2” il valore della scala graduata
indicato dal contrassegno “ ”.
Es.: Se il contrassegno “ ” punta sulla cifra “2”
della scala graduata, la distanza reale del
▲
▲
Italiano
percorso tracciato è di “1 km”.
33
● In caso di uso di una mappa in scala diversa da quelle sopraindicate:
Dividere il valore della scala della mappa utilizzata per il valore della scala
dell’orologio (50.000). Moltiplicare poi il risultato per la distanza indicata dal
contrassegno “ ” sulla scala graduata.
Es. 1: Se la mappa utilizzata per la misurazione della distanza è in scala 1:20.000, ed
il contrassegno “ ” del quadrante punta sulla cifra “2” della scala graduata,
la distanza reale del percorso tracciato è:
Es. 2: Se la mappa utilizzata per la misurazione della distanza è in scala 1:150.000,
ed il contrassegno “ ” del quadrante punta sulla cifra “6” della scala graduata,
la distanza reale del percorso tracciato è:
▲
▲
20.000/50.000 x 2 = 0,8 km
▲
150.000/50.000 x 6 = 18 km
PRECAUZIONI PER L’USO DELL’OROLOGIO CON FUNZIONE
DI MISURAZIONE DELLA DISTANZA SULLE MAPPE
● Durante la misurazione della distanza, tracciare, con la rotella motrice, il percorso
da misurare sulla mappa lentamente e in modo sicuro, evitando di agire con
Italiano
forza eccessiva sulla rotella stessa.
Se, però, si appoggia la rotella motrice sulla mappa in modo troppo leggero, la
rotella stessa potrebbe scivolare fuori dal percorso previsto.
34
● Non usare la funzione di misurazione della distanza in luoghi sabbiosi o polverosi.
● Questo orologio è stato costruito per poter resistere sino ad una pressione di 20
bar (circa 20 atmosfere). Evitare tuttavia di utilizzare dentro l’acqua la funzione di
misurazione della distanza, perché in tali condizioni la rotella motrice potrebbe
subire danni. Se si tiene l’orologio al polso mentre si è in acqua, verificare che la
rotella motrice sia ben strettamente chiusa e bloccata.
● Per non sottoporre l’albero ad un carico eccessivo, tenere la rotella motrice
chiusa e bloccata quando si uso l’orologio per le sue funzioni normali.
● La precisione nell’indicazione della distanza misurata può subire l’influenza delle
condizioni nelle quali la misurazione viene effettuata. L’indicazione ottenuta,
pertanto, deve essere usata solamente come guida generale di massima.
● Quando si maneggia l’orologio, fare attenzione al bordo zigrinato della rotella
motrice, che è aguzzo e potrebbe essere all’origine di potenziali ferite. Per evitare
appunto possibili ferite causate dal bordo zigrinato della rotella, tenere sempre la
rotella stessa chiusa e bloccata nel corso del normale uso dell’orologio.
Italiano
35
BUSSOLA A CALOTTA ROTANTE
Usata in combinazione con la lancetta delle ore la bussola a calotta rotante serve ad
indicare la direzione dei poli.
● Se nella zona in cui si utilizza questa funzione è in vigore l’ora legale, spostare l’ora
indicata dall’orologio di un’ora indietro rispetto a quella del momento, prima di
passare all’uso della bussola a calotta rotante.

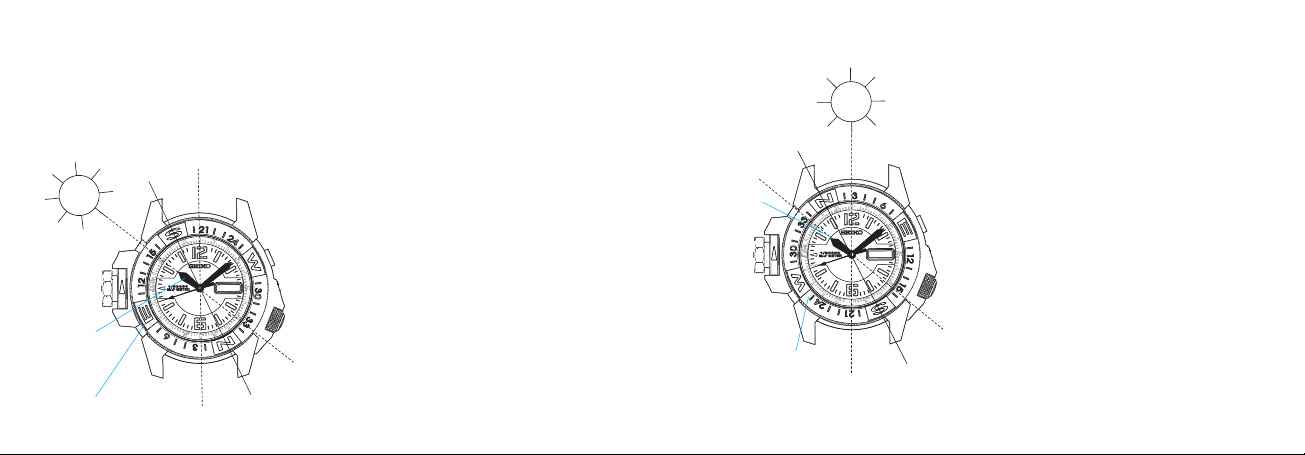

[Nell’emisfero boreale]
Sole
Sud
Lancetta
Italiano
delle ore
Calotta della bussola
36
Nord
1. Tenendo il quadrante in posizione
orizzontale, puntare la lancetta delle ore
nella direzione del sole.
2. Portare l’indicazione “S” della calotta
rotante della bussola in corrispondenza del
punto centrale dell’arco compreso fra il
contrassegno delle ore 12 e l’ora del
momento, indicata dalla lancetta delle ore.
* Nel corso delle ore antimeridiane, posizionare
la “S” della calotta rotante nel punto centrale
dell’arco alla sinistra dell’indicazione delle
ore 12. Nel corso delle ore pomeridiane
posizionare la “S” della calotta rotante nel
punto centrale dell’arco alla destra
dell’indicazione delle ore 12.
3. Le lettere “N”, “S”, “E” e “W” presenti sulla
bussola a calotta rotante indicano i quattro
punti cardinali, rispettivamente “nord”,
“sud”, “est” e “ovest”.
[Nell’emisfero australe]
Nord
Lancetta
delle ore
Calotta della bussola
Sole
Sud
1. Tenendo il quadrante in posizione
orizzontale, puntare l’indicazione delle
ore 12 nella direzione del sole.
2. Portare l’indicazione “N” della calotta rotante
della bussola in corrispondenza del punto
centrale dell’arco compreso fra il
contrassegno delle ore 12 e l’ora del
momento, indicata dalla lancetta delle ore.
* Nel corso delle ore antimeridiane,
posizionare la “N” della calotta rotante
nel punto centrale dell’arco alla sinistra
dell’indicazione delle ore 12. Nel corso
delle ore pomeridiane posizionare la
“N” della calotta rotante nel punto
centrale dell’arco alla destra
dell’indicazione delle ore 12.
3. Le lettere “N”, “S”, “E” e “W” presenti
sulla bussola a calotta rotante indicano i
quattro punti cardinali, rispettivamente
“nord”, “sud”, “est” e “ovest”.
Italiano
37
PRECAUZIONI PER L’USO DELLA BUSSOLA A
CALOTTA ROTANTE
● Usare la bussola in luoghi ove il sole sia visibile o la sua posizione sia comunque
nota.
● Per poter utilizzare la funzione della bussola è necessario predisporre l’orologio
sull’ora della zona nella quale ci si trova.
● La bussola è stata costruita per poter dare solamente una indicazione di massima
della direzione, e non deve quindi essere utilizzata qualora un’alta precisione
nell’indicazione della direzione sia di importanza critica.
● Nel caso in cui nella zona nella quale ci si trova ad utilizzare la bussola sia in vigore
l’ora legale, ricordarsi di portare la lancetta delle ore indietro di un’ora prima di
procedere alla ricerca della direzione tramite la calotta rotante.
Italiano
