Page 1
SEGWAY miniPLUS
Uživatelský manuál
!Produkt můžete používat pouze po prostudování tohoto manuálu!
Děkujeme Vám, že jste si zakoupili tento produkt. Jedná se o vysoce inovativní elektrický pojízdný produkt.
VAROVÁNÍ!
Před používáním produktu se přesvědčte, že jste si řádně přečetli tento manuál a porozuměli instrukcím v něm obsaženým.
Důkladně se seznamte se všemi funkcemi a se způsobem ovládání přístroje k jeho bezpečnému užití a údržbě. Uživatelský manuál
se zmiňuje o všech pokynech a instrukcích, uživatel je povinen důkladně si je přečíst a řídit se jimi. Jízdou na tomto zařízení
riskujete zranění či smrt. Naše společnost není zodpovědná za jakékoliv škody či případné újmy, jež mohou být výsledkem
špatného zacházení s produktem, které je v rozporu s tímto manuálem.
Při půjčení zařízení třetí osobě nenese prodejce ani dovozce odpovědnost za případnou újmu či škody vzniklé nedodržením
doporučení uvedených v tomto manuálu.
Pro další informace, nebo v případě doplňujících dotazů nás prosím kontaktujte. Při zjištění jakékoliv závady či podezření na
závadu, je zákazník povinen tuto závadu okamžitě nahlásit prodejci, který se postará o případnou reklamaci. Je přísně
zakázáno produkt po zjištění závady či při podezření na závadu dále používat a pokoušet se demontovat.
Je zakázáno používat Segway miniPLUS:
• bez důkladného prostudování manuálu,
• po požití alkoholu či návykových a halucinogenních látek,
• bez použití ochranných pomůcek, pevné obuvi a pohodlného sportovního oblečení,
• na vozovkách a veřejných komunikacích, v blízkosti automobilů či jiného nebezpečí,
• v dopravních prostředcích,
• k prudkému zatáčení ve vysoké rychlosti, jezděte takovou rychlostí, která odpovídá Vašim dovednostem,
• hýbat se prudce či provádět jakoukoliv jinou činnost, která by mohla vést ke snížení pozornosti při řízení,
• v nepříznivém počasí, za deštivých dnů či dokonce ve sněhu. Uživatel je povinen zabránit jakémukoliv kontaktu
s vlhkostí a kapalinou v jakémkoliv skupenství,
• k jízdě v temných, potemnělých prostorách,
• na mokrém, kluzkém, namrzlém, zabahněném, zasněženém, kamenitém či písečném povrchu,
• na hrubém, hrbolatém či jinak nerovném povrchu, zakázáno je rovněž užití zařízení na rampách či obrubnících,
vyhněte se veškerým překážkám,
• v blízkosti hořlavin, ohně či látek, které mohou dát lehce za vznik otevřenému ohni,
• pokud Vaše váha neodpovídá intervalu stanovenému v tomto manuálu,
• pro převoz více než jedné osoby,
• pro převoz zvířat a různých zařízení.
V případě, že nesouhlasíte s instrukcemi uvedenými v tomto manuálu, produkt nepoužívejte.
Page 2
OBSAH
1
Kapitola I: Základní informace .......................................................................................................................................................
3 1.1
Popis produktu .....................................................................................................................................................................
3 1.2
Příslušenství ..........................................................................................................................................................................
4 1.3
Instalace Segway miniPLUS ..................................................................................................................................................
4 1.4
Dálkový ovladač ....................................................................................................................................................................
4 1.5
Nabíjení ................................................................................................................................................................................
5 1.5.1
Postup nabíjení .................................................................................................................................................................
5 1.6
Úložný prostor ......................................................................................................................................................................
5
2
Kapitola II: Naučte se ovládat Segway miniPLUS ...........................................................................................................................
5
2.1
Příprava na první jízdu ..........................................................................................................................................................
5 2.2
Výukový modul New Rider ...................................................................................................................................................
6 2.3
Postup ovládání Segway miniPLUS .......................................................................................................................................
6 3 Kapitola III: Údržba ........................................................................................................................................................................
6 3.1
Skladování.............................................................................................................................................................................
7 3.2
Čištění ...................................................................................................................................................................................
7 4 Kapitola V: Pravidla reklamace a záruky ........................................................................................................................................
7 4.1
Záruční doba .........................................................................................................................................................................
7 4.2
Výjimky ze záruky .................................................................................................................................................................
7 5 Kapitola IV: Specifikace Segway miniPLUS ....................................................................................................................................
8
Page 3
1 Kapitola I: Základní informace

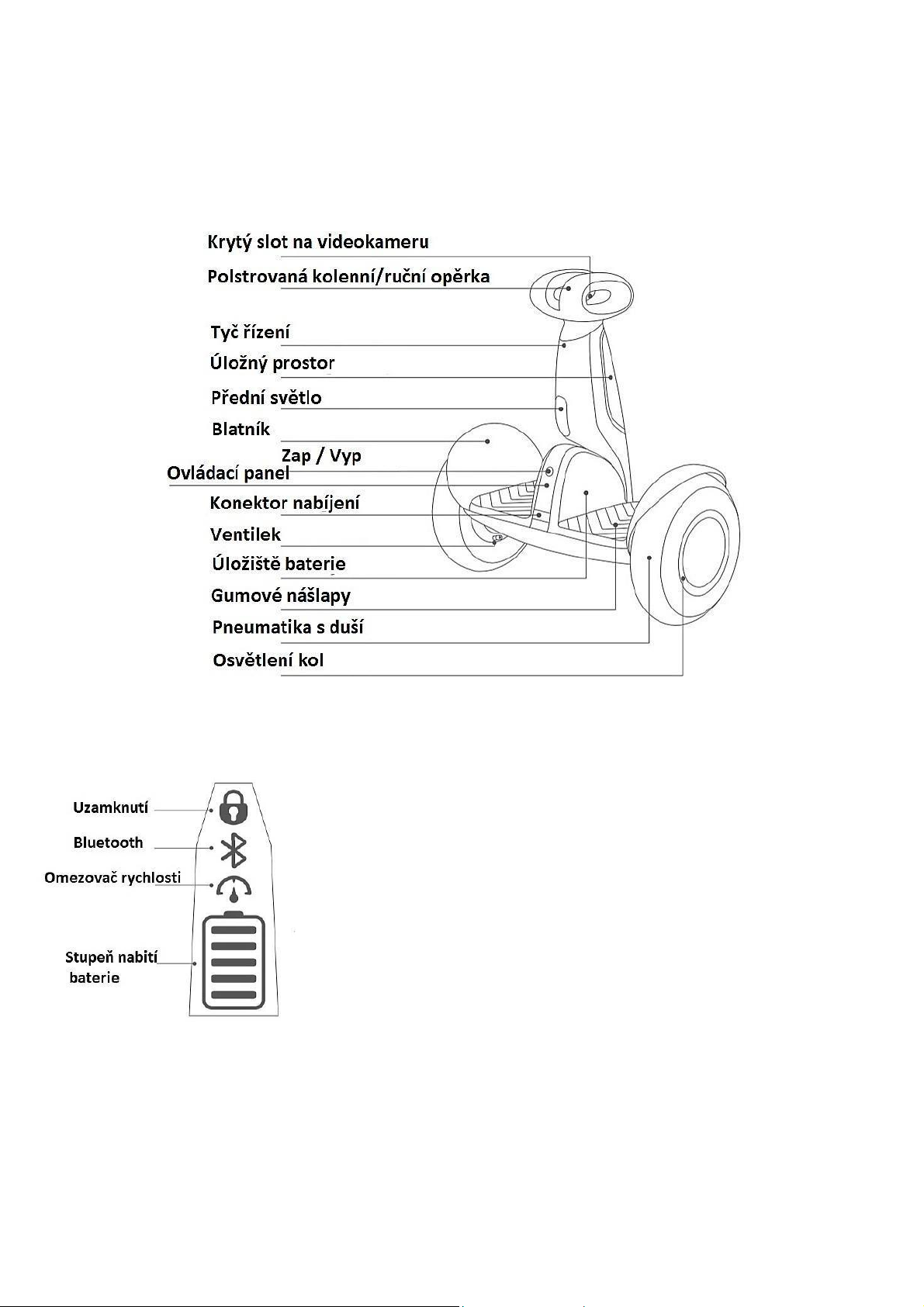

1.1 Popis produktu
Zařízení Segway miniPLUS je výkonné elekrické balanční zařízení, se kterým se můžete pohybovat dopředu, dozadu,
doprava a doleva.
Ovládací panel:
Tlačítko Zap / Vyp: Zařízení se automaticky vypne v případě nečinnosti po
dobu delší než 10 minut, nebo pokud zůstane položené (v horizontální
poloze) po dobu delší než 30 vteřin.
Uzamknutí: Režim uzamčení lze ovládat prostřednictvím aplikace
Ninebot. Pokud je zařízení uzamčené samo svého majitele upozorní
(vibrace, zvukový alarm, rozblikání světelných diod), pokud s ním někdo
manipuluje.
Připojení Bluetooth: Je-li zapnuta funkce Bluetooth, ale není připojena k
chytrému telefonu, tato dioda bude blikat. Když je aplikace Ninebot
připojena, tato ikona bude svítit trvale
Omezení rychlosti: Režim omezení rychlosti lze ovládat prostřednictvím
aplikace Ninebot. Pokud tato dioda svítí, rychlost je omezena. Pokud se
Vaše rychlost blíží nastavenému limitu, Váš Segway miniPLUS pípne.
Ukazatel nabití baterie: Indikuje aktuální nabití baterie. Každá čárka na baterii značí 20 % nabití. Když je baterie téměř vybitá,
dioda se rozbliká a ozve se zvukový signál “pípnutí, což znamená, že je třeba zařízení nabít. Pokud zbývá méně než 10 %, zařízení
bude postupně snižovat maximální rychlost. Pomocí aplikace Ninebot můžete sledovat zbývající stupně nabití.
Page 4
1.2 Příslušenství
Segway miniPLUS je dodáván s napájecím adaptérem, dálkovým ovladačem a uživatelským manuálem. Součástí balení jsou
také součásti potřebné k instalaci zařízení (1x krytka, 2x šroub, 1x imbus, 1x redukce ventilku).
1.3 Instalace Segway miniPLUS
1) Připojte tyč řízení k mechanické pojistce zařízení.
2) Propojte kabely (jednotlivé konektory musí do sebe správně pasovat).
3) Upevněte tyč pomocí přiložených šroubů. Pevně šrouby utáhněte přiloženým šestihranným imbusem.
4) Přimontované šrouby zakryjte bezpečnostní krytkou přiloženou v balení.
1.4 Dálkový ovladač
VAROVÁNÍ!
Pokud používáte dálkové ovládání, nikdy nezakrývejte oblast vysílání/přijímání signálu (anténu) žádnou částí
těle Pokud dálkový ovladač nepoužíváte, vypněte jej a uložte do úložného prostoru Segway miniPLUS.
Dálkové ovládání není určeno k použití během jízdy na Segway miniPLUS. Ovládání používejte vždy, pouze pokud na Vašem
miniPLUS právě nestojíte.
Domů:
1) Zap / Vyp: Krátkým stiskem tohoto tlačítka zapnete dálkový ovladač. Stisknutím tlačítka po delší dobu ovladač vypnete.
Po dvou minutách nečinnosti se ovladač samovolně vypne.
2) Režim domů: Krátkým stiskem tohoto tlačítka zůstane Segway miniPLUS stát nehybně.
Page 5
Joystick:
1) Pohybem kolečka joysticku zapnete režim dálkového ovládání Segway miniPLUS. Jeho pohybem poté můžete zařízení
posouvat vpřed, vzad či zatáčet.
Režim následování:
1) Krátkým stiskem tohoto tlačítka zapnete režim následování. Váš Segway miniPLUS, tak pojede vždy za Vámi. V aplikaci
můžete nastavit rychlost následování.
Fotoaparát / video:
1) Pokud máte připojenou kameru k Vašemu Segway miniPLUS, tímto tlačítkem ji můžte ovládat. Krátkým stiskem tohoto
tlačítka pořídíte fotografii. Pokud stisknete tlačítko po delší dobu, bude kamera natáčet. Při natáčení videa se toto
tlačítko rozbliká modře.
1.5 Nabíjení
VAROVÁNÍ!
Při nabíjení a skladování baterie dbejte pokynů v tomto manuálu, aby se předešlo jejímu poškození apod.
Udržujte dobíjecí porty čisté a suché. Pokud je dobíjecí port mokrý či vlhký, nedobíjejte ani nezapojujte nabíječku do elektrické
sítě.
Zařízení je nezbytně nutné dobíjet pouze v přítomnosti fyzické osoby, a to po celou dobu dobíjení. Je zakázáno produkt nabíjet
bez permanentního dohledu. Zařízení nabíjejte vždy, pouze pokud je vypnuté.
Pro nabíjení používejte pouze nabíječku a kabel, které jsou součástí balení! Nepoužívejte cizí adaptéry a nevsouvejte cizí
předměty do napájecího konektoru. Riziko jiskření! Nikdy nevkládejte ani nepřekrývejte konektor kovovými předměty.
1.5.1 Postup nabíjení
1) Otevřete gumovou krytku konektoru nabíjení
2) Vsuňte adaptér do konektu nabíjení
světelná dioda adaptéru se rozsvítí červeně
3) Když je zařízení nabito
světelná dioda adaptéru se rozsvítí zeleně
4) Vysuňte adaptér ze zařízení a zavřete gumovou krytku konektoru nabíjení
1.6 Úložný prostor
Úložný prostor, umístěný přímo na tyči řízení, je místo, kam uživatel může uložit dálkové ovládání, adapter či kameru. Bezpečně
zde může své cennosti uchytit gumovým popruhem.
Otevírání a zavírání: Pro otevření i zavření je vždy nutné nejprve stisknout tlačítko na tyči řízení. Až poté je možné plastový kryt
odkopit.
2 Kapitola II: Naučte se ovládat Segway miniPLUS
2.1 Příprava na první jízdu
Před začátkem užívání Segway miniPLUS si důkladně přečtěte tento manuál a ujistěte se, že jste informacím v něm řádně
porozuměli. Pokud nesouhlasíte s instrukcemi a poučeními uvedenými v tomto manuálu, zařízení nepoužívejte.
K jízdě na je nezbytně nutné užití ochranných pomůcek, pohodlného sportovního oblečení a pevných bot s plochou podrážkou,
jež chrání stabilitu kotníku. Mezi ochranné prostředky řadíme helmu, bederní pás a chrániče rukou a nohou.
Page 6
Před jízdou zkontrolujte kola, dobití baterie a celkový stav zařízení. Pokud zjistíte jakýkoliv problém, okamžitě se obraťte na
Vašeho prodejce. Nevyměňujte ani neprovádějte jakékoliv úpravy součástek zařízení, které mohou ovlivnit ovladatelnost a
užívání zařízení či dokonce zapříčinit jeho zničení. Jakýmkoliv zásahem do zařízení ztrácíte záruku.
2.2 Výukový modul New Rider
Užitečným pomocníkem pro výuku jízdy na miniPLUS je výukový modul New Rider, který je součástí speciálně vyvinuté aplikace
Ninebot. Tato aplikace je dostupná na operačních systémech Android I iOS a naleznete v ní důležité instrukce nutné k jízdě.
Během probíjající výuky New Rider bude aplikací omezena maximální rychlost na 4 km/h. Po dokončení výuky bude možné toto
omezení změnit na požadovanou rychlost.
Aplikaci pro iOS naleznete na AppStore. Verze pro Android je k dispozici na Google Play.
Postup instalace:
1. Nainstalujte aplikaci do svého mobilního telefonu a registrujte se.
2. Zapněte svůj Segway miniPLUS, aby bylo možné jej na telefonu vyhledat.
3. Na mobilním telefonu zapněte Bluetooth a dejte “vyhledat dostupná zařízení”.
4. Z nabízených zařízení vyberte svůj Segway miniPLUS. V momentě úspěšného propojení zařízení miniPLUS vydá zvukový
signál “pípnutí”.
2.3 Postup ovládání Segway miniPLUS
VAROVÁNÍ!
Dokud se Segway miniPLUS nenaučíte plně ovládat, je nezbytné se přidržovat pevných bodů či požádat blízkou osobu o oporu,
abyste předešli případnému pádu.
1) Zapněte Segway miniPLUS kulatým tlačítkem vypínání a zapínání.
2) Příprava k jízdě. Nejprve šlápněte jednou nohou na pedál, aby se aktivoval balanční systém, teprve poté se postavte na
miniPLUS oběma nohama. Přidržujte se při tom svého asistenta či jiných opěrných bodů.
3) Držte pevný postoj. Přenesením váhy na špičky pojedete dopředu, přenesením váhy na paty, budete couvat. Zatáčení
řídíte koleny. Plynulým zatlačením koleny na řídící tyč zatočíte do požadovaného směru. Dělejte tak pomalu a plynule,
bez prudkých pohybů.
4) Opatrně si vyzkoušejte jednotlivé úkony jako je jízda vpřed a vzad, otáčení atd. Nezapomeňte na správné držení těla,
udržujte klidný postoj bez jakýchkoliv prudkých pohybů.
5) Pokud se rozhodnete ukončit jízdu, zastavte pohyb tak, aby Segway miniPLUS stál na místě.
6) Nejdřív sestupte jednou nohou na zem, vždy směrem dozadu. Hned vzápětí sestupte i druhou nohou směrem dozadu.
Všechny pohyby dělejte pomalu, plynule.
7) Nakonec vypněte zařízení stiskem kulatého tlačítka vypínání a zapínání.
3 Kapitola III: Údržba
VAROVÁNÍ!
Dbejte na to, aby během údržby bylo zařízení vypnuto a nebylo zapojeno do el. sítě. Je přísně zakázáno provádět jakoukoliv
údržbu, když je zařízení zapnuto či zapojeno do el. sítě.
Chraňte vnitřek zařízení před vniknutím jakékoliv tekutiny, která by mohla poškodit, až znemožnit chod přístroje.
Jakýmkoliv zásahem do konstrukce zařízení (pokusem o domácí opravu či výměnu jednotlivých součástí) ztrácí uživatel záruku.
Page 7
3.1 Skladování
Před uskladněním či uschováním plně dobijte baterii, aby se předešlo úplnému vybití baterie po dobu
nepoužívaní/uskladnění/uschování. Maximální doba uskladnění bez opětovného nabití je 2 měsíce.
Pokud je teplota skladovacího či úschovného prostoru nižší než 10°C, nenabíjejte baterii. Přeneste zařízení do teplejšího
prostředí a až poté dobijte.
Dbejte na to, aby bylo zařízení uloženo v teplém, suchém prostředí. Neskladujte zařízení v prostorách a místech, kde hrozí jeho
přehřátí (přímé slunce, automobil...).
3.2 Čištění
Zařízení čistěte vodou navlhčeným hadříkem.
VAROVÁNÍ!
Je zakázáno k čištění používat jakékoliv chemické čističe, alkohol či aceton.
Dbejte na to, aby do zařízení během údržby nevnikla žádná tekutina.
4 Kapitola V: Pravidla reklamace a záruky
Závada, kterou oznámí kupující, nesmí být zapříčiněna užíváním zařízení Segway miniPLUS v rozporu s doporučeními uvedenými v
tomto manuálu. Pokud kupující oznámí závadu, která vznikla nesprávným užíváním zařízení (tedy je v rozporu se správným
užíváním dle manuálu), záruka se na ni nevztahuje a reklamace nebude uznána jako záruční oprava. V případě opravy takto
vzniklé závady je prodávající oprávněn požadovat plnou úhradu nákladů, které vznikly v souvislosti s odstraňováním závady takto
oznámené kupujícím. Kalkulaci nákladů provede prodávající, dle platného ceníku servisních zásahů.
Pokud bude prováděnými opravami prodávajícím zjištěno, že reklamovaný výrobek nevykazuje žádné známky závady, reklamace
nebude uznána. V tomto případě si prodávající vyhrazuje právo vyžadovat po kupujícím úhradu nákladů, které vznikly v
souvislosti s neoprávněnou reklamací.
V případě, že kupující reklamuje produkt, který vykazuje známky závad, které vznikly v souvislosti se správným užíváním zařízení
Segway miniPLUS, vztahuje se na reklamaci záruka dle platných záručních podmínek prodávajícího. Prodávající tedy provede
servis produktu a náklady touto službou vzniklé kupující nehradí.
4.1 Záruční doba
Délka záruky je 24 měsíců ode dne nákupu, a to v případě, že kupující dodrží pravidla stanovená v tomto uživatelském
manuálu.
4.2 Výjimky ze záruky
Záruka se nevztahuje na:
─ Poruchy, které vznikly v důsledku kontaktu Segway miniPLUS s vlhkostí a vodou v jakémkoliv skupenství
─ Poruchy, které vznikly v důsledku jízdy po kamenitém, zabahněném a jinak znečištěném terénu
─ Poruchy, které vznikly v důsledku nesprávného používání výrobku
─ Poruchy, které vznikly v důsledku ztráty kapacity baterie vlivem běžného užívání
─ Poruchy, které vznikly v důsledku nadměrného přetěžování výrobku
─ Poškození, která vznikla v důsledku nesprávného skladování výrobku
─ Poškození, která vznikla v důsledku neoprávněných zásahů, oprav, úprav a demontáží zařízení
Page 8
─ Poškození pneumatik v důsledku jízdy v náročném terénu a kontaktu s ostrými předměty
─ Jiné poruchy vzniklé v důsledku neoprávněného zacházení v rozporu s pravidly a instrukcemi specifikovanými
v tomto manuálu
5 Kapitola IV: Specifikace Segway miniPLUS
Název
Bližší specifikace
Parametry
Rozměry
577 x 280 x 620 mm
Váha
Váha zařízení
16,3 kg
Minimální váha jezdce
25 kg
Požadavky na jezdce
Maximální váha jezdce
100 kg
Minimální výška jezdce
130 cm
Maximální rychlost
20 km/h
Maximální dojezd
35 km
Technické parametry
Maximální úhel stoupání
15°
Minimální provozní teplota
-10°C
Maximální provozní teplota
40°C
Doba nabíjení
4 hodiny
Baterie a nabíjení
Napětí nabíječky
100-240 V
Kapacita baterie
329 Wh
Motor
Výkon motoru
2 x 400 W
Loading...
