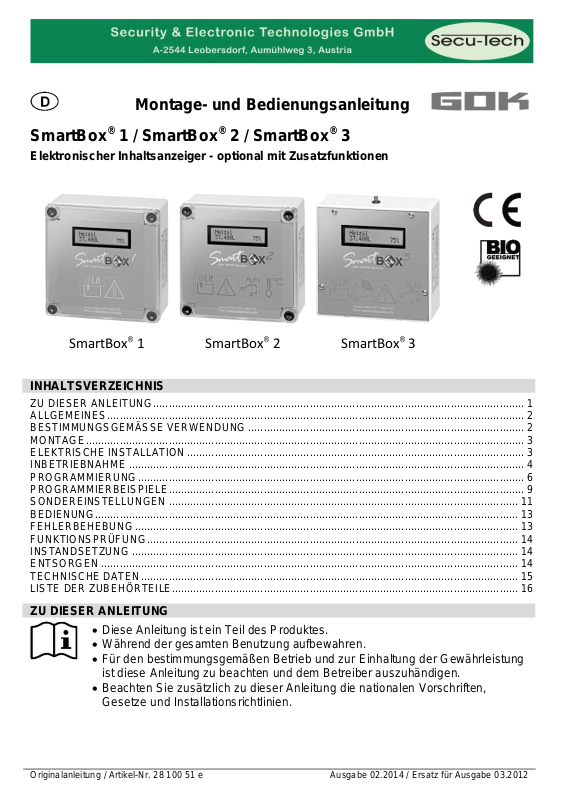

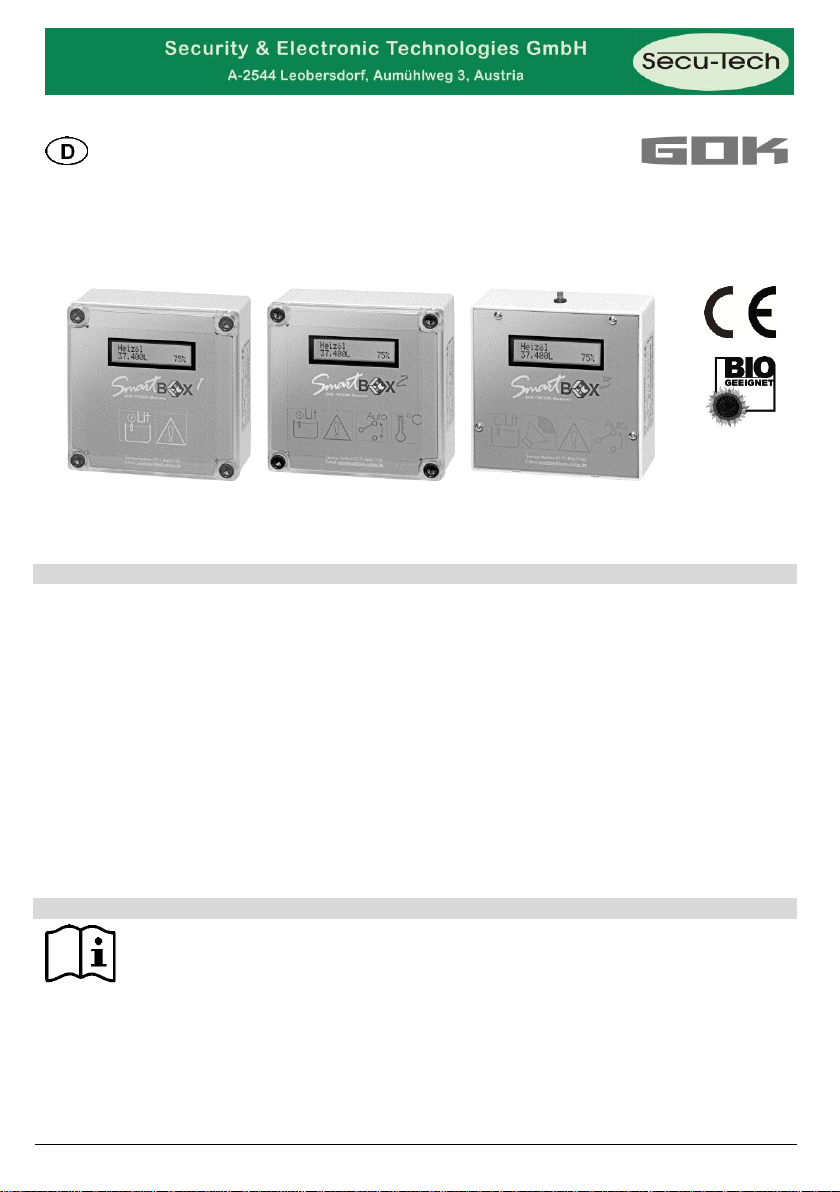

Originalanleitung / Artikel-Nr. 28 100 51 e Ausgabe 02.2014 / Ersatz für Ausgabe 03.2012
Montage- und Bedienungsanleitung
SmartBox® 1
SmartBox® 2
SmartBox® 3
Diese Anleitung ist ein Teil des Produktes.
Während der gesamten Benutzung aufbewahren.
Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung
ist diese Anleitung zu beachten und dem Betreiber auszuhändigen.
Beachten Sie zusätzlich zu dieser Anleitung die nationalen Vorschriften,
Gesetze und Installationsrichtlinien.
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
Elektronischer Inhaltsanzeiger - optional mit Zusatzfunktionen
INHALTSVERZEICHNIS
ZU DIESER ANLEITUNG ......................................................................................................................... 1
ALLGEMEINES ........................................................................................................................................ 2
BESTIMMUNGSGEMÄSSE VERWENDUNG .......................................................................................... 2
MONTAGE ............................................................................................................................................... 3
ELEKTRISCHE INSTALLATION .............................................................................................................. 3
INBETRIEBNAHME ................................................................................................................................. 4
PROGRAMMIERUNG .............................................................................................................................. 6
PROGRAMMIERBEISPIELE .................................................................................................................... 9
SONDEREINSTELLUNGEN .................................................................................................................. 11
BEDIENUNG .......................................................................................................................................... 13
FEHLERBEHEBUNG ............................................................................................................................. 13
FUNKTIONSPRÜFUNG ......................................................................................................................... 14
INSTANDSETZUNG .............................................................................................................................. 14
ENTSORGEN ........................................................................................................................................ 14
TECHNISCHE DATEN ........................................................................................................................... 15
LISTE DER ZUBEHÖRTEILE ................................................................ ................................................. 16
ZU DIESER ANLEITUNG
Page 2
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
2 / 16 Artikel-Nr. 28 100 51 e
HINWEIS
Betriebsmedien unter Beachtung des jeweils geeigneten Sondentypes und Zubehör.
HINWEIS
Eine Liste der aufgeführten Betriebsmedien mit Angabe der Bezeichnung, der
Norm und des Verwendungslandes erhalten Sie im Internet unter www.gok-
online.de / Downloads / Technische Dokumentation / Liste der
Betriebsmedien.
WARNUNG
Auslaufende, flüssige Brenn- und Kraftstoffe wie Heizöl!
Kann zu Verletzungen durch Sturz führen und zur Grundwassergefährdung.
Brenn- und Kraftstoffe bei Wartungsarbeiten auffangen!
Entsprechende Gesetze und Verordnungen beachten!
GEFAHR
Verwendung in explosionsgefährdenden Bereichen nicht zulässig!
Kann zu Explosion oder schweren Verletzungen führen.
Einbau vom Fachbetrieb gemäß Betriebssicherheitsverordnung!
Einbau außerhalb der festgelegten Ex-Zone!
ALLGEMEINES
Die elektronischen Tankmanagement-Systeme SmartBox® 1, 2 und 3 sind zur Überwachung
von Tankinhalten in drucklos betriebenen Tanks einsetzbar.
Neben der Erfassung von Tankinhalten können über Erweiterungen verschiedene Funktionen
wie z. B. Temperaturmessung, Datenfernübertragung, Meldung über Anlagenstörung oder
Anbindung an Gebäudeleitsysteme realisiert werden.
SmartBox® 1, 2 und 3 besitzen eine 2-zeilige LCD-Anzeige und einen Messeingang zum
Anschluss der Pegelsonde.
Die SmartBox® 2 hat zusätzlich zwei programmierbare Relais-Steuerfunktionen mit Öffnerund Schließer-Schaltausgang, z. B. für die Ansteuerung externer Alarmgeber, Magnetventile
oder für den Trockenlaufschutz von Pumpen.
Die SmartBox® 3 hat ein Relais-Steuerfunktion mit Öffner- und Schließer-Schaltausgang und
einen akustischen Alarmgeber zur Mindeststands- oder Maximalstandsmeldung. Der
Alarmton kann mit der Quittiertaste deaktiviert werden.
Das System ist als Baukasten ausgelegt und dadurch auf viele Anwendungsmöglichkeiten
anpassbar.
Die angezeigten Messwerte sind nicht für Abrechnungszwecke geeicht.
Die Pegelsonde kann mit Tankanschlussgewinde G1, G1 1/2 oder G2 eingebaut werden.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Altöl
Frischöl
Dieselkraftstoff
FAME
Harnstofflösung
Heizöl
Heizöl Bio
Industrieöl
Ottokraftstoff
Wasser oder Öl-Wasser-Gemische
Andere Betriebsmedien auf Anfrage!
Page 3
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
Artikel-Nr. 28 100 51 e 3 / 16
ACHTUNG
Schaltspannung: maximal 250 V AC
Schaltstrom: maximal 3,5 A
Anschluss
Normal geöffnet (NO)
Normal geschlossen (NC)
bei SmartBox®
Relais 1
Klemmen 5 + 6
Klemmen 6 + 7
2
Relais 2
Klemmen 8 + 9
Klemmen 9 + 10
2 und 3
MONTAGE
Vor der Montage ist das Produkt auf Transportschäden und Vollständigkeit zu prüfen.
Die MONTAGE, INBETRIEBNAHME und WARTUNG ist von einem Fachbetrieb nach
Wasserrecht vorzunehmen.
Voraussetzung für ein einwandfreies Funktionieren der Anlage ist eine fachgerechte
Installation unter Beachtung der für Planung, Bau und Betrieb der Gesamtanlage gültigen
technischen Regeln.
Die Unfallverhütungsvorschriften der Berufsgenossenschaften, die VDE-Bestimmungen sowie
die Montage- und Bedienungsanleitungen beachten!
Montagehinweis
Das Anzeigegerät besitzt ein Wandmontage-Gehäuse und wird an das 230 V-Stromnetz
angeschlossen. Das Anzeigegerät darf nur mit geschlossenem Gehäusedeckel betrieben
werden. Die Installation und Inbetriebnahme durch den Fachinstallateur erfolgt bei
geöffnetem Anzeigegerät.
Montage Anzeigegerät
1. Anzeigegerät an geeigneter Stelle an der Wand montieren.
2. Die vier Schrauben lösen und den Gehäusedeckel abnehmen.
3. Anzeigegerät an eine glatte, senkrechte Wand mittels beiliegender Dübel und Schrauben
montieren. Gehäuse nicht beschädigen!
4. Nach erfolgtem Anschluss der Klemmen und abgeschlossener Inbetriebnahme,
Gehäusedeckel wieder aufschrauben.
Montage Pegelsonde
Montage- und Bedienungsanleitung „Pegelsonde“ beachten!
ELEKTRISCHE INSTALLATION
Versorgungsspannung
Spannung: 230 V AC 50 Hz
Anschluss: Klemmen PE, N und L am Anzeigegerät (Leitung nicht im Lieferumfang)
Anschluss Relaiskontakte am Anzeigegerät SmartBox® 2 und 3
Das Anzeigegerät SmartBox® 2 verfügt über 2 Relais (SmartBox® 3 verfügt über 1 Relais) für den
Anschluss von externen Steuerstromkreisen oder zur Ansteuerung externer Alarm- oder Signalgeber.
Bei Ausfall des Anzeigegerätes und bei Füllstand (oder optional Temperatur) oberhalb des gewählten
Grenzwertes, sind die Kontakte der Relaisklemmen 6 + 7 und 9 + 10 geschlossen.
Bei 5 + 6 und 8 + 9 sind die Kontakte geöffnet - siehe Leiterplatte im Anzeigegerät.
Anschluss Schnittstelle zu SmartBox® 4 und 5 oder PC-Set LAN oder LAN PRO
Die Messwerte können über die integrierte Schnittstelle “SERIAL LINK OUTPUT“ Klemmen 3 + 4 an
SmartBox® 4 und 5 oder PC-Set LAN oder LAN PRO übertragen werden.
Page 4
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
4 / 16 Artikel-Nr. 28 100 51 e

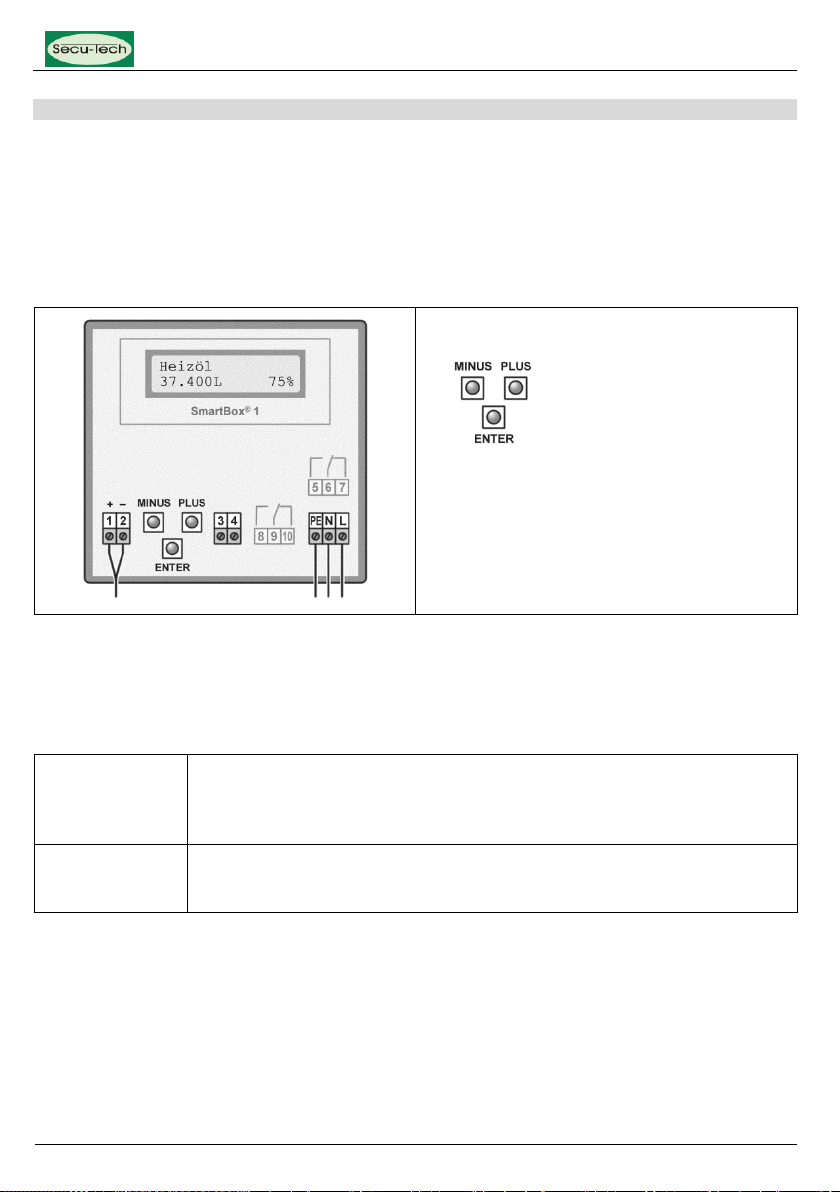

Die Geräteeinstellung erfolgt über drei kleine
blaue Drucktasten:
Diese befinden sich auf
der Leiterplatte, zwischen
den Anschlussklemmen.
Eine Sprachauswahl (Deutsch, Englisch
oder Französisch) kann im Menü-Schritt
„18.Sprache+Namen“ vorgenommen
werden.
Einstellen
eines
Parameters:
Mit [Enter] den Einstellmodus aufrufen.
Mit PLUS [+] den gewünschten Einstellparameter auswählen.
Mit [Enter] die Werteauswahl für den Parameter aufrufen.
Mit PLUS [+] / MINUS [-] den Wert einstellen und mit [Enter] abspeichern.
Verlassen des
Einstellmodus:
Der Einstellmodus kann jederzeit wieder verlassen werden.
Dazu Menü-Schritt „8.Exit“ auswählen und [Enter] drücken.
führt zurück in den Anzeigemodus.
INBETRIEBNAHME
Bedienelemente und Display
Die Geräteeinstellung erfolgt einmalig bei der Inbetriebnahme. Nach der Inbetriebnahme
arbeitet das Anzeigegerät im Anzeigemodus mit geschlossenem Gehäusedeckel. Die
Anzeige erfolgt ab Gerätestand V4.xx in einem 2-zeiligen LCD-Display mit 2 x 16 Zeichen.
Das Display hat eine grüne Hintergrundbeleuchtung, für beste Ablesbarkeit bei allen
Lichtverhältnissen.
Bei SmartBox® 1, 2 und 3 ergibt sich folgende Anzeige:
Die Inbetriebnahme des Anzeigegerätes erfolgt nach abgeschlossener Montage.
Vor der Programmierung, Tankdaten ermitteln und die Werte in die rechte Spalte
(Eingabewert) der nachfolgenden Tabelle eintragen. Anschließend bei den einzelnen MenüSchritten eingeben.
Page 5
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
Artikel-Nr. 28 100 51 e 5 / 16

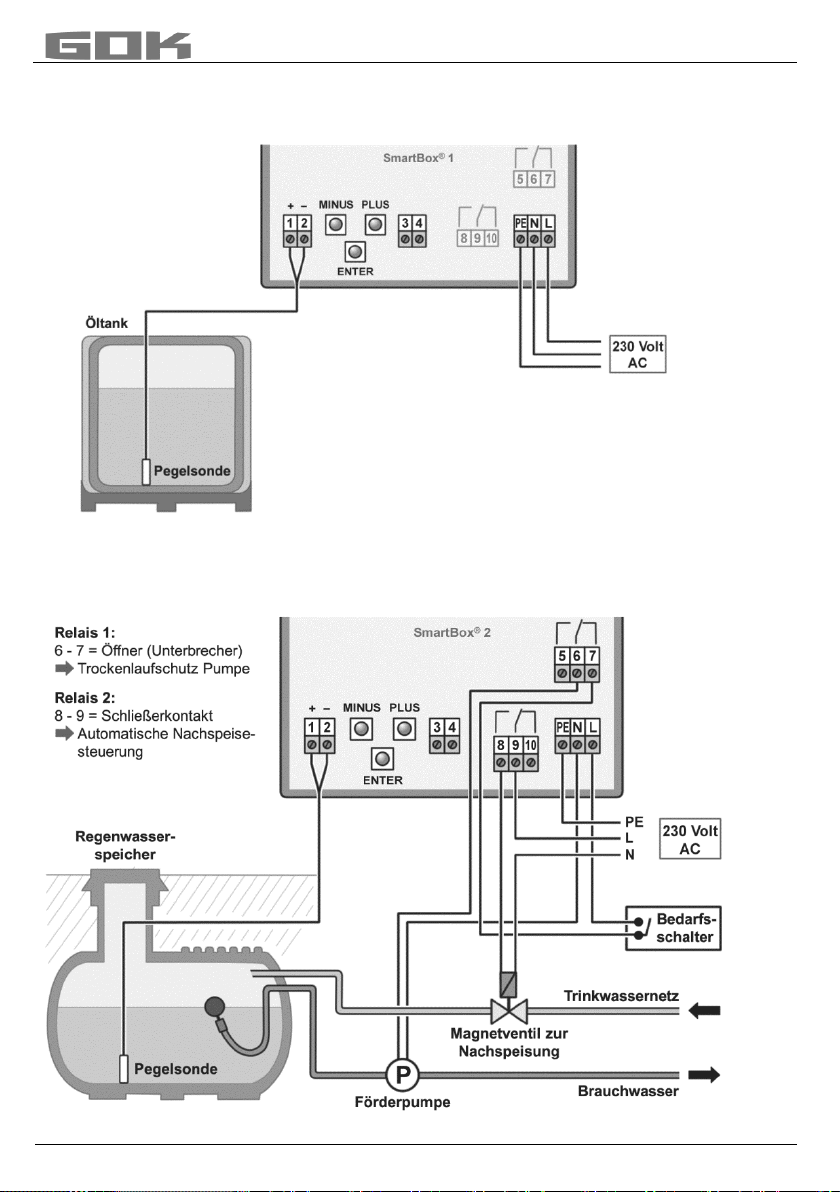

Öltank - Schaltungsbeispiel SmartBox® 1
Regenwasserspeicher - Schaltungsbeispiel SmartBox® 2
Page 6
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
6 / 16 Artikel-Nr. 28 100 51 e
Menü-Schritt
Eingabefunktion
Eingabewert
0.Exit
Mit [Enter] zurück zum Anzeigemodus.
1.Messsonde
Sondenmessbereich wählen (siehe Typschild der
Pegelsonde) - vorgegebener Standard ist 250 mbar
_______mbar
Messbereich
maximale Tankhöhe bei
Heizöl
Wasser
100mbar
1,20 m
1,00 m
150mbar
1,80 m
1,50 m
160mbar
1,90 m
1,60 m
200mbar
2,40 m
2,00 m
250mbar
2,90 m
2,50 m
400mbar
4,70 m
4,00 m
500mbar
6,00 m
5,00 m
1.000mbar
12,00 m
10,00 m
2.000mbar
24,00 m
20,00 m
3.000mbar
36,00 m
30,00 m
5.000mbar
60,00 m
50,00 m
mbar einstellen
per Abgleich
Wird nur angezeigt, wenn MenüSchritt 10 oder 11 aktiviert wurde
2.Flüssigkeit
Auswahl des Betriebsmediums
_______kg/m³
Betriebsmedium
Dichtewert kg/m³ (bei 15 °C)
Heizöl
845 kg/m³ - Voreingestellt
Wasser
999 kg/m³
Diesel
830 kg/m³
Bio-Diesel
880 kg/m³
RME, FAME
880 kg/m³
Rapsöl
915 kg/m³
Palmöl
910 kg/m³
Motoröl
865 kg/m³
AdBlue
1090 kg/m³
Normal-Benzin
743 kg/m³
Super-Benzin
750 kg/m³
Eingabe Dichte
Eingabe eines speziellen
Dichtewertes
per Abgleich
Wird nur angezeigt, wenn MenüSchritt 10 oder 11 aktiviert wurde
Ist die Dichte des Betriebsmediums nicht bekannt, kann in Menü-Schritt „10.Abgleich Höhe“ die
Referenzhöhe eingegeben werden. Den aktuellen Füllstand in cm ermitteln, 1,0 cm abziehen und
diesen Wert eingeben - mit Ja Eingabe bestätigen. Ist der aktuelle Füllstand kleiner 75 % wird sehr
empfohlen, den Wert nach der nächsten Befüllung auf den neuen Wert zu korrigieren, um eine gute
Messgenauigkeit zu erreichen.
PROGRAMMIERUNG
Page 7
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
Artikel-Nr. 28 100 51 e 7 / 16
Menü-Schritt
Eingabefunktion
Eingabewert

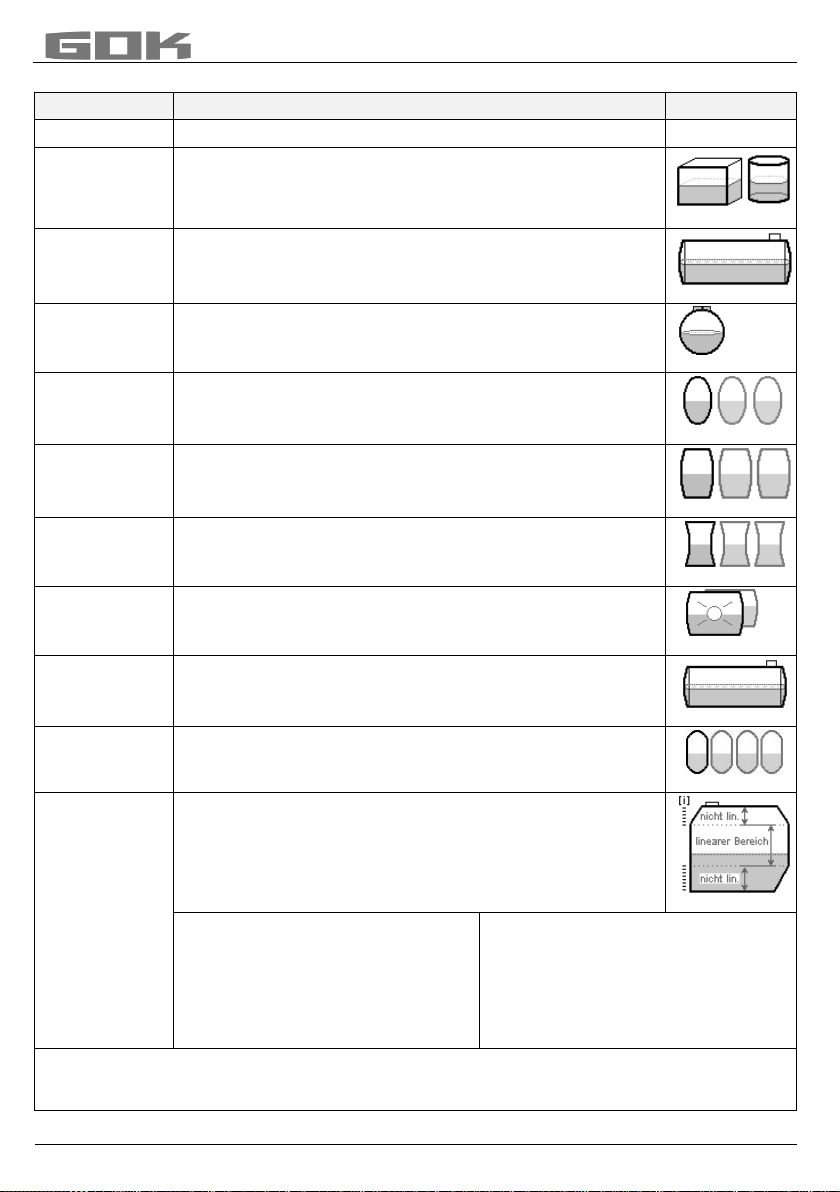

3.Tankform
Auswahl der Tankform mit [Enter]
Linear
Standard-Voreinstellung
linearer Tank; rechteckiger Tank; stehender Zylinder;
kellergeschweißter Stahltank
Zylinder
liegend
zylindrischer Tank bis 50 m³ (siehe auch alternativ Zyl. >
50.000 L) liegender Zylinder; röhrenförmiger Tank; typische
Bauform als Außentank oder Erdtank aus Stahl
Kugelförmig
kugelförmiger Tank
Erdtank mit kugelähnlicher Grundform; häufig Erdtank aus
Kunststoff (GfK)
Oval
ovaler Kellertank
typische Bauform von GfK-Tanks und einwandigen
Blechtanks
Konvex
Kunststoff-Batterietank, konvex
leicht bauchige Form, alternativ zu Linear
Konkav
Kunststoff-Batterietank, konkav
leicht hohlbauchige Form, alternativ zu Linear
Mit Aushöhlung
Kunststofftank mit Ausnehmung
Kunststofftank mit einer großen Ausnehmung (Höhlung) in
der Tankmitte (ohne Ringbandagen)
Zyl.
> 50.000 L
zylindrischer Außen-Großtank 50.000 L bis 100.000 L
Speziell für zylindrische Großtanks von 50 m³ bis 100 m³ ist
eine besondere Peiltabellen-Umrechnung abrufbar
Blechtanks
Blechtank oder Blechtank-Batterie
Lineare Seitenwände, mit Halbkreisbogen oben und unten
Peiltabelle
Eingabe einer speziellen Tankform aus vorhandener Peiltabelle.
Dazu können bis zu 16 Wertepaare (Höhe in cm + Volumen in L)
eingegeben werden.
Vor Eingabe der Wertepaare müssen die Werte für Menü-Schritt
„4.Tankvolumen“ und in Menü-Schritt „5.Tankhöhe innen“
eingegeben werden.
Index: 0 0 cm 0 L
Index: 1 xxx.x cm xxxx L
Index: 2 . cm L
Index: 3 . cm L
max.
Index:16 max. cm max. L
vorgegebenes Wertepaar (muss nicht
eingegeben werden)
erstes Eingabewertepaar
max. Tankinnenhöhe das max.
Tankvolumen in Menü-Schritt „5.Tankhöhe
innen“ wird automatisch zugeordnet und
muss nicht eingegeben werden.
Es müssen nicht alle 15 Zwischenwertepaare (Index: 1 bis 15) eingegeben werden.
Zwischen 2 Stützwerten wird linear interpoliert. Für einen linearen Bereich der Tankgeometrie reicht es
aus, ein unteres und ein oberes Wertepaar einzugeben.
Page 8
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
8 / 16 Artikel-Nr. 28 100 51 e
Menü-Schritt
Eingabefunktion
Eingabewert
4.Tankvolumen
Tankvolumen mit [+] / [-] einstellen (100 %).
Voreinstellung ist 0 L. Der Wert ist einzustellen.
___________L
Falls Peiltabelle vorhanden, bitte den größten
Wert entnehmen. Bei einem 100 m³ zyl. Erdtank
kann das z. B. der Wert 100600 Liter sein.
Freiraum: Ja Freiraum in %: xx
Freiraum: Nein
5.Tankhöhe
innen
Innenhöhe des Tanks in Zentimeter eingeben:
z. B. 249.0 cm (Max-Wert = 999.9 cm)
(Höhe ohne Domschacht)
_________cm
Falls Peiltabelle vorhanden, bitte den größten
Wert entnehmen. Beim 100 m³ zyl. Erdtank kann
das z. B. der Wert 288.0 cm sein.
HINWEIS
Menü-Schritte 6 und 7 sind nur bei SmartBox® 2 und 3 durchzuführen.
Menü-Schritt
Eingabefunktion
Eingabewert
6.Relais 1
SmartBox
2
oder
6.Summer
akustischer
Alarmgeber
SmartBox
3
Schaltfunktion von Relais 1 oder Summer:
Deaktiv
Relais schaltet nicht inhaltsabhängig
Aktiv
Relais schaltet inhaltsabhängig
Ein
Relais ist eingeschaltet (fix EIN)
Aus
Relais ist ausgeschaltet (fix AUS)
Beispiel Schaltpunkteinstellung für Aktiv (mit Hysterese):
Schaltpunkte als %-Wert von 01 bis 99 eingeben (und /
oder als °C-Wert von -99 bis +99 eingeben nur bei
Pegelsonde mit Temperaturmessung)
Deaktiv Aktivieren mit [+] / [-] auf
Aktiv mit [Enter] bestätigen
Ein 10% EIN: einstellen mit [+] / [-] [Enter]
Aus 12% AUS: einstellen mit [+] / [-] [Enter]
Ein +0°C EIN: einstellen mit [+] / [-] [Enter]
Aus +0°C AUS: einstellen mit [+] / [-] [Enter]
Relais bzw. akustischer Alarmgeber ist außer Funktion
gesetzt durch Auswahl von Deaktiv oder Eingabe von
0% oder 0°C (jeweils bei Ein und Aus)
Ein ______%
Aus ______%
Ein ______°C
Aus ______°C
7.Relais 2
SmartBox
2 + 3
Eingaben für Relais 2
siehe Menü-Schritt „6.Relais 1“
Ein ______%
Aus ______%
Ein ______°C
Aus ______°C
8.Exit
Mit [Enter] zurück zum Anzeigemodus
Page 9
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
Artikel-Nr. 28 100 51 e 9 / 16
Menü-Schritt
Eingaben / Auswahl
1.Messsonde
250 mbar
2.Flüssigkeit
Heizöl
3.Tankform
Linear
4.Tankvolumen
6.000 L (mit [+] / [-] einstellen)
5.Tankhöhe innen
165.0 cm (mit [+] / [-] einstellen)
6.Exit
mit [Enter] erfolgt die Anzeige
Heizöl
4.550 L 76 %
Menü-Schritt
Eingaben / Auswahl
1.Messsonde
1.000 mbar (mit [+] / [-] einstellen)
2.Flüssigkeit
Wasser (mit [+] / [-] einstellen)
3.Tankform
Linear
4.Tankvolumen
7.500 L (mit [+] / [-] einstellen)
5.Tankhöhe innen
750.0 cm (mit [+] / [-] einstellen)
6.Relais 1
Aktiv Ein: 99 % Aus: 10 %
(mit [+] / [-] einstellen)
7.Relais 2
Deaktiv
8.Exit
mit [+] weiter bis
12.Einheit
m
13.Rundung
Automatisch
14.Exit
mit [Enter] erfolgt die Anzeige
Wasser
4.20 m 56 %
Nach Eingabe bzw. Auswahl der Menü-Schritte 1 bis 7 ist die Programmierung beendet.
Das Anzeigegerät geht mit Bestätigung von Menü-Schritt „8.Exit“ automatisch in den
Anzeigemodus und im Display erscheint der aktuelle Tankinhalt.
Sonderfunktionen stehen unter SONDEREINSTELLUNGEN, Menü-Schritt 9 bis 24.
Nach Abschluss der Inbetriebnahme, den Gehäusedeckel wieder aufschrauben!
PROGRAMMIERBEISPIELE
Beispiel 1: Kellertank für 6000 L Heizöl, linearer Stahltank, Literanzeige
Innenhöhe 165 cm (Füllstand 125 cm)
SmartBox® 1 mit Pegelsonde Standard 0 bis 250 mbar
Beispiel 2: Brunnen, 750 cm maximaler Wasserpegel vom Brunnenboden, Anzeige m
(Füllstand 420 cm)
SmartBox® 2 mit Pegelsonde 0 bis 1000 mbar, Anzeige in m Wassersäule
Relais 1 soll Trockenlaufschutz für Pumpe geben (Ausschalten)
Relais 1 - EIN bei 99 %-10 % - AUS bei < 10 %
Page 10
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
10 / 16 Artikel-Nr. 28 100 51 e
Menü-Schritt
Eingaben / Auswahl
1.Messsonde
250 mbar
2.Flüssigkeit
Diesel (mit [+] / [-] einstellen)
3.Tankform
Zyl. > 50.000 L (mit [+] / [-] einstellen)
4.Tankvolumen
100.600 L (genauer Wert aus Peiltabelle,
mit [+] / [-] einstellen)
5.Tankhöhe innen
288.6 cm (genauer Wert aus Peiltabelle,
mit [+] / [-] einstellen)
6.Summer
Aktiv Ein: 25 % Aus: 27 %
(mit [+] / [-] einstellen)
7.Relais 2
Deaktiv
8.Exit
mit [Enter] erfolgt die Anzeige
Diesel
12.800 L 13 %
Beispiel 3: Erdtank zylindrisch liegend, für 100600 Liter Diesel, Literanzeige
Innenhöhe 288,6 cm (Füllstand 54 cm)
SmartBox® 3 mit Pegelsonde Standard 0 bis 250 mbar
Grenzwertmeldung am Anzeigegerät bei Mindestbestand < 25 %
Summer - EIN bei < 25 % - AUS bei > 27 %
Tanks mit Innenhülle
Bei Tanks mit Innenhülle (z. B. zylindrisch liegende oder kellergeschweißte Tanks) müssen
die Eingaben im Schritt „4.Tankvolumen“ und „5.Tankhöhe innen“ korrigiert werden.
Beispiel: Wandstärke der Innenhülle ca. 0,5 bis 1,0 cm
Eingabe „5.Tankhöhe innen“ ca. 20 % reduzieren
Eingabe „4.Tankvolumen“ Tank bis 10 m³: Vol. um 3,0 % reduzieren
Tank bis 20 m³: Vol. um 2,5 % reduzieren
Tank bis 50 m³: Vol. um 2,0 % reduzieren
Tank bis 100 m³: Vol. um 1,5 % reduzieren.
Page 11
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
Artikel-Nr. 28 100 51 e 11 / 16
Menü-Schritt
Einstellung
Beschreibung / Einstellung
9.Nullpkt.
Sonde
Einstellung von:
Sondennullpunkt elektrisch
Position / Bodenabstand
Totbestand, der nicht angezeigt werden soll
zurück
Menü verlassen
Kalibr. Offset
Neueinmessung Sondennullpunkt (elektrisch).
Vorher Pegelsonde aus dem Betriebsmedium
ziehen.
Bodenabst. Sonde
Abstand: x cm;
Normalbezug ist x = 0 cm, max = 99 cm
Totbestand Boden
Saugpos.: y cm;
Normalbezug ist 0 cm = Bestand komplett.
y > 0 cm bedeutet Totbestand.
Standardwerte
Sämtliche Werte auf Standard 00 zurücksetzen.
10.Abgleich
Höhe
xxx.x cm
Eingabemöglichkeit für die Referenzhöhe bei der
2-Pkt-Einmessung, bei anderem
Sondenmessbereich oder unbekannter Dichte.
Vom gemessenen aktuellen Füllstand 1,0 cm
abziehen und diesen Wert vorzunehmen.
Kalibrieren:Nein
Kalibrieren:Ja
Bei Aktivierung (Ja) wird in Menü-Schritt
„1.Messsonde“ und „2.Flüssigkeit“ dann “per
Abgleich“ angezeigt.
Erfolgt diese Eingabe bei fast leerem Tank wird
empfohlen, nach der nächsten Befüllung eine
Nachkorrektur einzustellen.
11.Abgleich
Vol.
xxx.xxx L
Nachjustieren der Füllstandsanzeige mit [+] / [-]
Kalibrieren:Nein
Kalibrieren:Ja
Siehe Menü-Schritt „10.Abgleich Höhe“
12.Einheit
L
m³
%
m
kg
IG
UG
t
mbar
kPa
Standard-Voreinstellung L
Liter
Kubikmeter
Prozent
Meter
Kilogramm
Imperiale Gallone
US-Gallone (US liquid gallon)
Tonne
Millibar
Kilopascal
999900 L
2.50 m³
99.50 %
2.50 m
999900 kg
219750 IG
263900 UG
2.50 t
500 mbar
50 kPa
SONDEREINSTELLUNGEN
Page 12
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
12 / 16 Artikel-Nr. 28 100 51 e
Menü-Schritt
Einstellung
Beschreibung / Einstellung
13.Rundung
Automatisch
Ungerundet
20L
50L
100L
200L
500L
1.000L
Standard-Voreinstellung
Minimale Schrittweite
Rundungs-Schrittweite je nach eingestelltem
Volumen und Anzeigeeinheit mit [+] / [-]
auswählbar
14.–17.Exit
Mit [Enter] zurück zum Anzeigemodus
18.Sprache+
Namen
Sprache:
Deutsch, Englisch, Franz.[+] / [-] / [Enter]
Text:
zurück [+] / [-] / [Enter]
Name Tank 1: Namensvorschlag
Buchstaben ändern mit [+] / [-] / [Enter]
19.Exit
Mit [Enter] zurück zum Anzeigemodus
20.LCDDisplay
Kontrast: 24
Kontrast der LCD-Anzeige einstellen
21.GeräteInfo
Software-Version: V5.00 (z. B.)
Seriennummer: Tank 1: SN=2758 (z. B.)
Offset + Gain: X0=4.05mA B=1268
22.Test
Strom
Testfunktion / Prüffunktion des akt. mA-Wertes
der Pegelsonde: ADC: 7400=11.40 mA
Bei nicht eingetauchter Pegelsonde sollte der
Wert bei 4 mA sein.
Toleranzbereich 3,7…4,3 mA.
23.Test
Relais
SmartBox 2
und 3
Relais 1=Aus/Ein
Relais 2=Aus/Ein
Testfunktion zur Prüfung der RelaisSchaltfunktionen
24.Reset
zurück
Rücksetzen der Gerätesoftware:
Verlassen dieser Funktion ohne Ausführung.
Neustart
Initialisierung. Die Gerätesoftware startet neu,
unter Beibehaltung aller Geräteeinstellungen.
Werkseinstellung
Komplettes Rücksetzen sämtlicher Parameter auf
den ursprünglichen Auslieferungszustand.
26.Exit
Mit [Enter] zurück zum Anzeigemodus
Page 13
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
Artikel-Nr. 28 100 51 e 13 / 16
Fehlercode
Bedeutung
Error E1
Eingestellter Wert ist ungültig.
Error E2
Messwert zu klein (< 3,5 mA Pegelsonde defekt).
Error E3
Messwert zu groß für Nullpunkt-Kalibrierung (Pegelsonde darf dabei nicht
im Betriebsmedium eingetaucht sein).
Error E4
Messwert nicht plausibel. Menü-Schritt „9.Nullpkt. Sonde“ prüfen /
einstellen.
Error E5
Eingestellte Höhe ist größer als Tankhöhe. (Fehlerhafte Eingabe).
Error E6
Der aktuelle Messwert ist zu klein als Referenzpunkt. Pegelsonde muss im
Betriebsmedium eingetaucht sein! Die eingestellte Höhe ist zu groß
(Messwert zu klein). Menü-Schritt „9.Nullpkt. Sonde“ prüfen / einstellen.
Error E7
Der aktuelle Messwert ist zu klein im Verhältnis zur eingestellten Tankhöhe
oder zum Tankvolumen. Pegelsonde muss im Betriebsmedium eingetaucht
sein!
Error E8
Messwert (Sondenstrom) ist zu hoch - elektrischen Anschluss und
Messbereich der Pegelsonde prüfen, Stromversorgung neu einschalten.
Die Einstellungen bei den Menü-Schritten 1 bis 5 prüfen. Gegebenenfalls
Menü-Schritt „9.Nullpkt. Sonde“ prüfen / durchführen.
Error E9
Sondenstrom = 0 mA - es fließt kein Signalstrom. Das Sondenkabel ist
verpolt oder unterbrochen; Kabelverlängerung prüfen, ggf. neu anklemmen.
Error E10
Kalibrierungsfehler. Das Anzeigegerät von der Netzspannung trennen und
nach 5 Sekunden neu einschalten.
Error E11
ACHTUNG
Der Flüssigkeitspegel im Tank ist zu gering für eine genaue
Einmessung. Mit [Enter] kann trotzdem bestätigt und fortgesetzt
werden.
BEDIENUNG
Im laufenden Betrieb ist keine Bedienung des Produktes erforderlich.
FEHLERBEHEBUNG
Prüfung des Signals der Pegelsonde:
Mit Menü-Schritt „22.Test Strom“ prüfbar:
Bei 0 cm Füllstand ca. 3,7 bis 4,3 mA
Bei 1 m Wassersäule ca. 9 bis 11 mA (Pegelsonde Standard Messbereich 250 mbar)
Page 14
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
14 / 16 Artikel-Nr. 28 100 51 e
Um die Umwelt zu schützen, dürfen unsere Produkte nicht mit dem
Hausmüll entsorgt werden.
Das Produkt ist über örtliche Sammelstellen oder Wertstoffhöfe zu entsorgen.
FUNKTIONSPRÜFUNG
Wir empfehlen einmal jährlich im Rahmen einer Wartung die angezeigten Literwerte auf
Stimmigkeit zu prüfen.
Für eine einfache Prüfung kann die Pegelsonde am Sondenkabel hochgezogen werden, so
dass die Pegelsonde über dem Flüssigkeitsspiegel des Betriebsmediums hängt.
Prüfung des Signals der Pegelsonde mittels Menü-Schritt „22.Test Strom“:
Bei 0 cm Füllstand ca. 3,7 bis 4,3 mA
In diesem Zustand muss das Anzeigegerät 0 Liter anzeigen (+Toleranz).
Bei größerer Abweichung empfehlen wir einen Offset-Abgleich der Pegelsonde, siehe MenüSchritt „9.Nullpkt. Sonde“ oder die Einstellung von Menü-Schritt „10.Abgleich Höhe“.
Neue Pegelsonde:
Ist der Einbau einer neuen Pegelsonde erforderlich, sind zuerst alle „Standardwerte“ unter
Menü-Schritt „9.Nullpkt. Sonde“ zurückzusetzen!
INSTANDSETZUNG
Führen die unter FEHLERBEHEBUNG genannten Maßnahmen nicht zur ordnungsgemäßen
Wieder-Inbetriebnahme und liegt kein Auslegungsfehler vor, muss das Produkt zur Prüfung
an den Hersteller gesandt werden. Bei unbefugten Eingriffen erlischt die Gewährleistung.
Bei ständiger Fehlermeldung oder Alarmmeldung (nur bei SmartBox® 2 oder 3) ohne
Erreichen / Unterschreiten des eingestellten Alarm-Füllstands an der Pegelsonde,
Verbindungsleitung Signalteil und Pegelsonde auf Unterbrechung oder Kurzschluss prüfen,
ggf. erneute Montage.
ENTSORGEN
Page 15
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
Artikel-Nr. 28 100 51 e 15 / 16
Anzeigegerät
Versorgungsspannung
230 V AC 50 Hz
Leistungsaufnahme
max. 2 VA
Messeingang
4 bis 20 mA; Uo = 20 V
Relaisausgang
nur SmartBox® 2 und 3
Schaltspannung
max. 250 V AC
Schaltstrom
max. 3,5 A
Abmessung H/B/T in mm
120 x 120 x 49 (IP30) oder 130 x 130 x 60 (IP65)
Schutzart nach EN 60529
IP30: SmartBox® 1, 2, 3
IP65: SmartBox® 1, 2
Auflösung
10 Bit
Optional per Steckadapter
Analogausgang: 0 bis 5 V DC; 4 bis 20 mA
Gehäusewerkstoff
Polystyrol (IP30) oder Polycarbonat (IP65)
Umgebungstemperatur
-10 °C bis +50 °C
Pegelsonde Standard
Spannung
20 V DC
Werkstoffe
V4A; POM; FPM; HD-PE
Genauigkeit
± 1 %
Messbereich (Standard)
250 mbar
Einbaulage
hängend senkrecht oder liegend waagerecht
Temperaturbereich
Betriebsmedium
-10 °C bis +50 °C
Länge Sondenkabel
6 m (auf bis zu 200 m verlängerbar)
Sondenlänge Pegelsonde
Standard
ohne Kabel: 90 mm
Sondendurchmesser: 22 mm
Schutzart
IP68 nach EN 60529
TECHNISCHE DATEN
Page 16
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
16 / 16 Artikel-Nr. 28 100 51 e
Produktbezeichnung
Verwendungshinweis
Bestell-Nr.
Daten-Transfermodul
analog 0 bis 5 Volt
DTM-1
nachrüstbares Modul als Schnittstelle zur
Datenübertragung z. B. für Gebäudeleitsysteme
28 851 00
Daten-Transfermodul
analog 4 bis 20 mA
DTM-3
nachrüstbares Modul als Schnittstelle zur
Datenübertragung z. B. für Gebäudeleitsysteme
28 853 00
M-Bus Schnittstelle
DTM-4
nachrüstbares Modul als Schnittstelle zur
Datenübertragung z. B. für Gebäudeleitsysteme
28 863 00
PC-Set LAN
Software zur kabelgebundenen Tanküberwachung
am PC, zur Überwachung von bis zu 4 Tanks
28 856 20
PC-Set LAN PRO
Software zur kabelgebundenen Tanküberwachung
am PC, zur Überwachung von bis zu 56 Tanks
28 856 30
PC-Stecker für PC-Set
LAN / PC-Set LAN PRO
erforderlich zum Anschluss von SmartBox® 1, 2
und 3 an einen PC
28 856 25
USB-Adapter für PC-Set
LAN / PC-Set LAN PRO
zusätzlich erforderlich zum COM-Stecker bei
Anschluss von SmartBox® 1, 2 und 3 an einen PC,
wenn kein freier COM-Port vorhanden ist
28 856 26
Kabelverbindungsdose
IP66 atmungsaktiv
Zur Verlängerung des Sondenkabels - z. B. im
Domschacht
28 857 00
SmartBox® 5 Datentransmitter
GSM-Fernübertragungs-System und
Ereignismeldung (z. B. Brennerstörung) für
SmartBox® 1, 2 und 3
28 500 00
Zusatz-Antenne für
SmartBox® 4 und 5
Zusatz-Antenne zur Empfangsverstärkung
28 858 00
LISTE DER ZUBEHÖRTEILE
Vertriebspartner
Fehler! AutoText-Eintrag nicht definiert.
Loading...
