Motion Sensor
Light Control
Model SH-5710
Features
• Turns on lighting when motion is detected.
• Automatically turns lighting off.
• Photocell keeps the lighting off during daylight hours.
• LED indicates motion was sensed (day or night).
• Additional energy savings with compact fluorescent
bulbs.

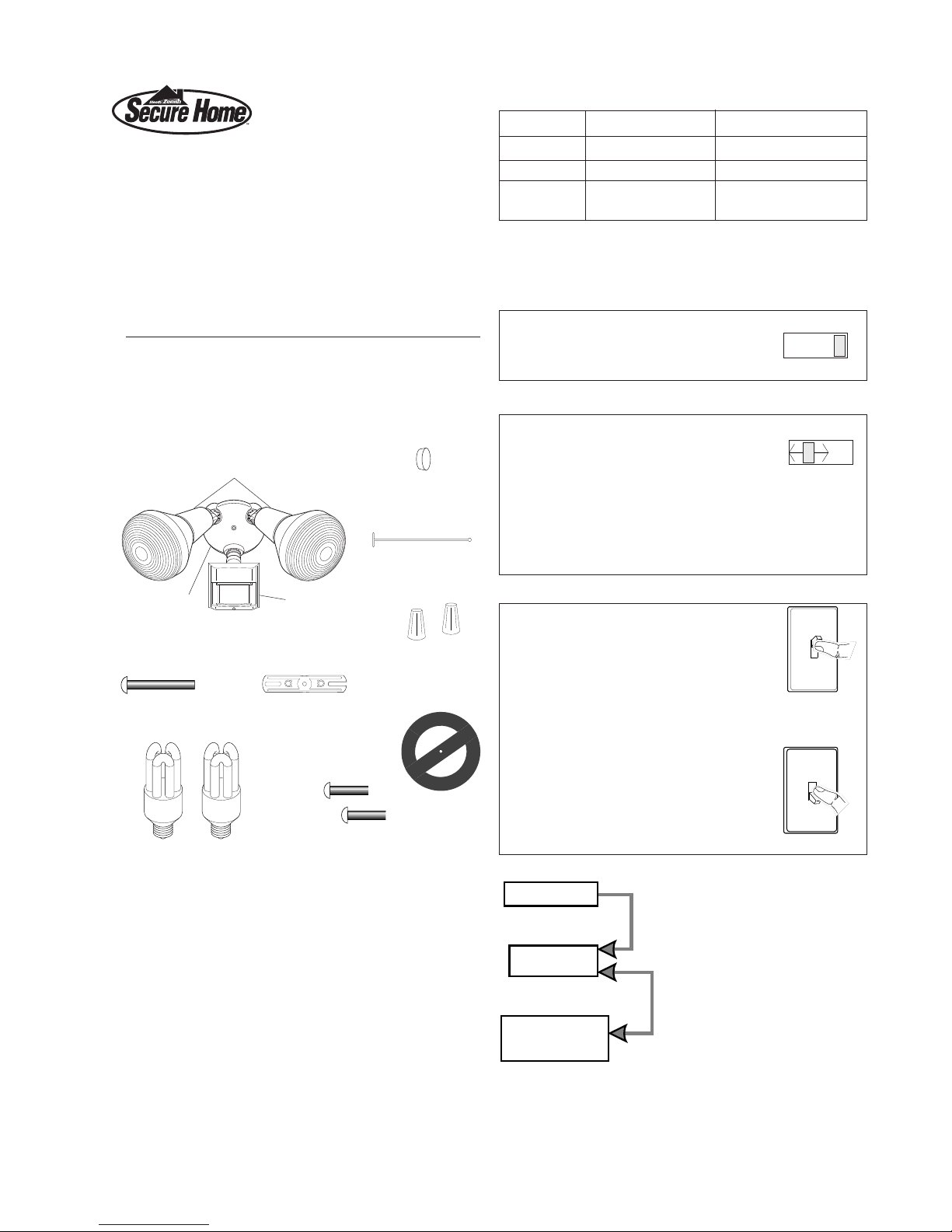

This package includes:
Lamp Holders
Rubber Plug
OPERATION
Mode: On-Time: Works: Day Night
Test 5 Sec x x
Auto 1, 5, 10 min. x
Manual Until Dawn* x
* resets to Auto Mode at dawn.
1
Note: When first turned on wait about 1
the circuitry to calibrate.
TEST
Put the ON-TIME switch on the bottom
of the sensor in the TEST position.
AUTO
Put the ON-TIME switch in the 1, 5, or
10 minute position. Note: Although
the 1 minute mode can be used, the 5
or 10 minute mode is recommended
for best operation and performance
when using compact fluorescent bulbs.
/2 minutes for
ON-TIME
10 5 1 TEST
ON-TIME
10 5 1 TEST
Plastic Hanger
Cover Plate
Light Control
Mounting Bolt
2 Compact
Fluorescent Bulbs
Sensor
2 Wire
Connectors
Mounting Strap
Gasket
6 Screws
(3 sizes included)
Requirements
• The Light Control requires 120-volts AC.
• If you want to use Manual Mode, the control must be
wired through a switch.
• Some codes require installation by a
qualified electrician.
• This product is intended for use with the enclosed
gasket and with a junction box marked for use in wet
locations.
• Note: This product is not recommended for use where
the outside temperature is below -10° F.
MANUAL MODE
Manual mode only works at night
because daylight returns the sensor
to AUTO.
Flip the light switch off for one second
then back on to toggle between AUTO
and MANUAL MODE.
Manual mode works only with the
ON-TIME switch in the 1, 5, or 10
position.
1 Second OFF
then
...
... back on.
Mode Switching Summary
TEST
Move ON-TIME Switch
to 1, 5, or 10 minutes
AUTO
Flip light switch
off for one second
MANUAL MODE
* If you get confused while switching modes, turn the
power off for one minute, then back on. After the
calibration time the control will be in the AUTO mode.
then back on*
© 2004 DESA Specialty Products™ 598-1163-01
INSTALLATION
For easy installation, select an existing light with a wall
switch for replacement.
❒ Route the Light Control’s wires through the large
gasket holes.
❒ Twist the junction box wires and fixture wires together
as shown. Secure with wire connectors.
Mounting
Strap
White to
White
Black to
Black
Rubber
Plug

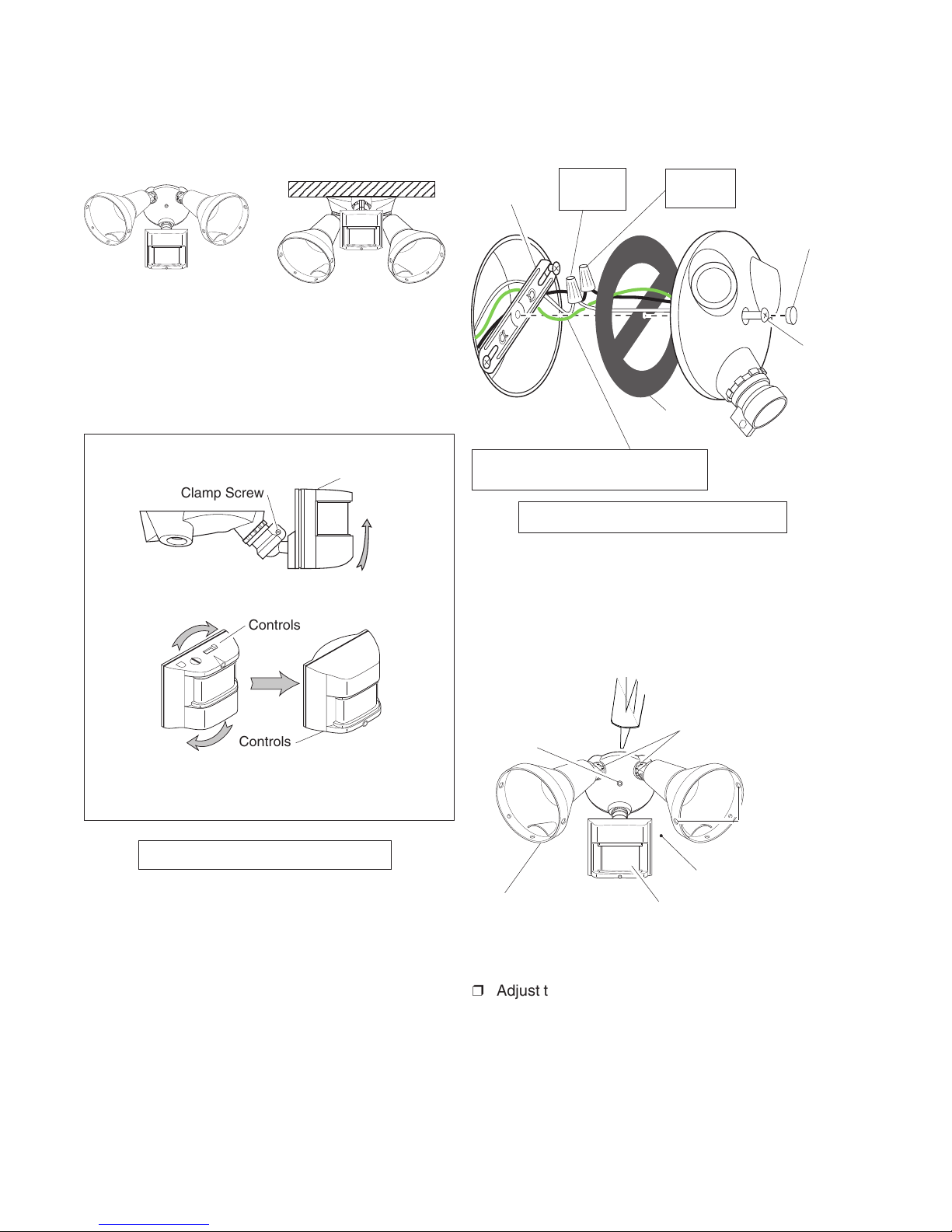

Wall Mount
Eave Mount
For under eave installation, the sensor head must
be rotated as shown in the next two steps for proper
operation and to avoid the risk of electrical shock.
For eave mount only:
❒ Swing the sensor head towards the clamp
screw joint.
Clamp Screw
Controls
❒ Then rotate the sensor head clockwise 180° so the
controls face down.
Controls
Controls
If the sensor pops out of the ball joint, loosen the clamp
screw and push the sensor back into the ball joint.
Tighten the clamp screw when done.
WIRE THE LIGHT CONTROL.
❒ Turn power off at the fuse or circuit breaker.
❒ Remove the existing light fixture.
❒ Install the mounting strap as shown using two screws
that fit your junction box.
❒ The plastic hanger can be used to hold the fixture
while wiring. The small end of the plastic hanger can
be threaded through the hole in the center of the
cover plate. The small end then goes into one of the
slots on the mounting strap.
Mounting
Bolt
Gasket
Junction box ground wire to
green ground screw on fixture.
MOUNT THE LIGHT CONTROL.
❒ Align the Light Control cover plate and cover plate
gasket. Secure with the mounting bolt.
❒ Push the Rubber Plug firmly into place.
❒ If a wet location junction box was not used, caulk the
wall plate mounting surface with silicone weather
sealant.
Push Rubber Plug
Firmly into Place.
To avoid water damage
and electrical shock,
keep lamp holders 30°
below horizontal.
❒ Adjust the lamp holders by loosening the lock nuts
but do not rotate the lamp holders more than 180°
from the factory setting. When screwing in the
lamps, do not overtighten.
❒ Install the lamp covers. Align the tabs on the lamp
covers with the holes on the lamp holders. Gently
press lamp covers until the tabs snap into the holes
on the lamp holders.
Lens
Lock Nut
Holes for Lamp
Cover Tabs
Keep lamps at least 1"
(2.5 cm) from the sensor. Do not allow the
lamps to block the lens.
2
598-1163-01
TEST AND ADJUSTMENT
❒ Turn on the circuit breaker and light switch.
NOTE: Sensor has about 1 1/2 minutes warm up period
before it will detect motion. When first turned on,
wait about 1 1/2 minutes.
❒ Turn the RANGE control to the mid position and the
ON-TIME control to the TEST position.
ON-TIME
RANGEON-TIME
10 5 1 TEST
10 5 1 TEST
MINUTES
MAXMIN
Bottom of Sensor
Avoid aiming the control at:
• Objects that change temperature rapidly, such as
heating vents and air conditioners. These heat
sources could cause false triggering.
• Areas where pets or traffic may trigger the control.
• Nearby large, light-colored objects reflecting light
may trigger the shut-off feature. Do not point other
lights at the sensor.
8 ft.
(2.4 m)
70 ft.
(21 m)
Maximum Range Maximum
Coverage Angle
The detector is most sensitive to motion across its field
of view.
RANGE
MIN MAX
180°
❒ Loosen the clamp screw in the
sensor ball joint and gently ro-
Clamp
Screw
tate the sensor.
❒ Walk through the coverage area
noting where you are when the
Ball
Joint
lights turn on (also, the LED will
flash several times when motion is detected). Move the sensor head up, down, or sideways
to change the coverage area.
Keep the sensor at least 1"
Aim Sensor
Down for Short
Coverage
(2.5 cm) away from the lamps.
❒ Adjust the RANGE as needed.
RANGE set too high may
increase false triggering.
❒ Secure the sensor head by
tightening the clamp screw.
Aim Sensor
Higher for Long
Coverage
Do not overtighten the screw.
❒ Set the amount of TIME you want the lights to stay
on after motion is detected (1, 5, or 10 minutes).
Note: One minute mode is not recommended for
use with compact fluorescent bulbs.
Warning - Risk of fire. Do not aim the lamps at a
combustible surface within 3 ft. (1 m).
SPECIFICATIONS
Range . . . . . . . . . . . . Up to 70 ft. (21 m) [varies with
surrounding temperature].
Sensing Angle . . . . . . Up to 180°
Electrical Load. . . . . . Up to 120 Watts Maximum In-
candescent [Up to 60 Watts
Maximum each lamp holder.]
Up to 40 Watts Maximum Fluo-
rescent [Up to 20 Watts Maxi-
mum each lamp holder.]
Power Requirements. 120 VAC, 60 Hz
Operating Modes. . . . TEST, AUTO and MANUAL
MODE
Time Delay . . . . . . . . 1 , 5, 10 minutes
Range . . . . . . . . . . . . Adjustable
Motion
Sensor
Least Sensitive Most Sensitive
598-1163-01
Motion
DESA Specialty Products™ reserves the right to discontinue products and to change specifications at any
time without incurring any obligation to incorporate new
features in products previously sold.
3
TROUBLESHOOTING GUIDE
SYMPTOM
Lights will not come
on.
Lights come on
in daylight.
Lights come on for
no apparent reason.
POSSIBLE CAUSE
1. Light switch is turned off.
2. Flood light is loose or
burned out.
3. Fuse is blown or circuit breaker is
turned off.
4. Daylight turn-off is in effect
check after dark)
5. Incorrect circuit wiring, if this is a
new installation.
6. Re-aim the sensor to cover desired area.
1. Light Control may be installed in
a relatively dark location.
2. Light Control is in Test.
(Set control switch to an
ON-TIME position)
1. Light Control may be sensing
small animals or automobile traffic
(re-aim sensor)
2. Range is set too high.
(Reduce Range)
.
.
.
.
(re-
SYMPTOM
Lights stay on
continuously.
Lights flash on
and off.
POSSIBLE CAUSE
1. A flood lamp is positioned too close to
the sensor or pointed at nearby objects that cause heat to trigger the
sensor.
from the sensor or nearby objects)
2. Light Control is pointed toward a heat
source like an air vent, dryer vent, or
brightly-painted heat-reflective surface.
3. Light Control is in Manual Mode.
(Switch to Auto.)
1. Heat or light from the lamps may be
turning the Light Control on and off.
(Reposition the lamps away from the
sensor)
2. Heat being reflected from other objects may be affecting the sensor.
(Reposition sensor)
3. Light Control is in the Test mode and
warming up.
der these conditions)
(Reposition the lamp away
(Reposition sensor)
.
(Flashing is normal un-
.
.
.
.
TECHNICAL SERVICE
Please call 1-800-858-8501 for assistance before returning product to store.
If you experience a problem, follow this guide. You may also want to visit our Web site at: www.desatech.com. If the
problem persists, call* for assistance at 1-800-858-8501, 7:30 AM to 4:30 PM CST (M-F). You may also write* to:
DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service Specialty Products
* If contacting Technical Service, please have the following information available: Model Number, Date of
Purchase, and Place of Purchase.
No Service Parts Available for this Product
TEN YEAR LIMITED WARRANTY
This is a “Limited Warranty” which gives you specific legal rights. You may also have other rights which vary from state
to state or province to province.
For a period of ten years from the date of purchase, any malfunction caused by factory defective parts or workmanship
will be corrected at no charge to you. To obtain a refund or a replacement, call 1-800-858-8501 for instructions.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs, batteries,
and other expendable items are not covered by this warranty. Unauthorized service or modification of the product or
of any furnished component will void this warranty in its entirety. This warranty does not include reimbursement for
inconvenience, installation, setup time, loss of use, unauthorized service, or return shipping charges.
This warranty covers only DESA Specialty Products™ assembled products and is not extended to other equipment and
components that a customer uses in conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING
ANY WARRANTY, REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE PRODUCTS ARE
FIT FOR ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT,
INCIDENTAL, OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL BE NO
LIABILITY ON THE PART OF DESA SPECIALTY PRODUCTS™ FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS OR PROFITS, WHETHER
OR NOT FORESEEABLE. Some states or provinces do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply to you. Proof of purchase is required for warranty claims.
4
598-1163-01
Control de luz del
detector de movimiento
Modelo SH-5710
Características
• Prende la luz cuando detecta movimiento.
• Apaga la luz automáticamente.
• La fotocélula mantiene la luz apagada durante el día.
• LED indica que se ha detectado movimiento (durante
el día o la noche).
• Ahorros adicionales de energía con las bombillas
fluorescentes compactas.
Este paquete tiene:
Portalámparas
Enchufe de
caucho
Colgador plástico
FUNCIONAMIENTO
Modalidad: tiempo encendido Trabaja: Día Noche
Prueba 5 seg. x x
Autom. 1, 5 ó 10 min. x
Manual Hasta el x
amanecer*
*Se pone en Automático al amanecer.
Nota: Cuando lo prenda por primera vez espere 1 1/
minutos para que el circuito se claibre.
Para PRUEBA:
Ponga el interruptor de tiempo (ONTIME), al fondo del detector, en la
posición de prueba (TEST).
Para AUTOMATICO:
Ponga el interruptor de tiempo
(ON-TIME) en la posición de
1, 5 ó 10 minutos. Nota: Aunque se
puede usar la modalidad de 1 minuto,
se recomienda la de 5 ó 10 minutos
para obtener el mejor funcionamiento
y rendimiento cuando se usen
bombillas fluorescentes compactas.
ON-TIME
10 5 1 TEST
ON-TIME
10 5 1 TEST
2
Placa
cubertora
Control de luz
1 perno
2 Bombillas
fluorescentes
compactas
Detector
Lámina de montaje
6 tornillos
(3 dimensiones)
2 conectores
de alambre
Empaque
El modo manual funciona sólo por la
noche porque la luz del día pone al
detector en modo AUTOMATICO.
Apague el interruptor por un segundo y
vuélvalo a prender para conmutar entre
MODO AUTOMATICO y MANUAL.
El modo manual funciona sólo con el
interruptor ON-TIME en la posición
1, 5 ó 10.
Resumen de las modalidades del interruptor
PRUEBA
Requisitos
• El Control de Luz requiere 120 VCA.
• Para usar el Sobrecontrol Manual, conecte el control
con un interruptor.
• Algunos códigos requieren instalación por un
electricista calificado.
• Se recomienda usar este producto con el empaque
provisto y con una caja de empalme marcada para
uso en lugares húmedos.
• Nota: No se recomienda usar este producto en lugares
donde la temperatura externa es de -10° F.
598-1163-01
© 2004 DESA Specialty Products™ 598-1163-01 S
AUTOM.
MODO
MANUAL
* Si se confunde mientras cambia de fases, apague la
electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración el control estará
en fase AUTO(MATICA).
5
Para MODO MANUAL:
1 segundo
APAGADO
...préndalo.
Mueva el interruptor de tiempo
(ON-TIME) a 1, 5 ó 10 minutos
Apague el interruptor por
un segundo y préndalo de
nuevo*
luego
...
8

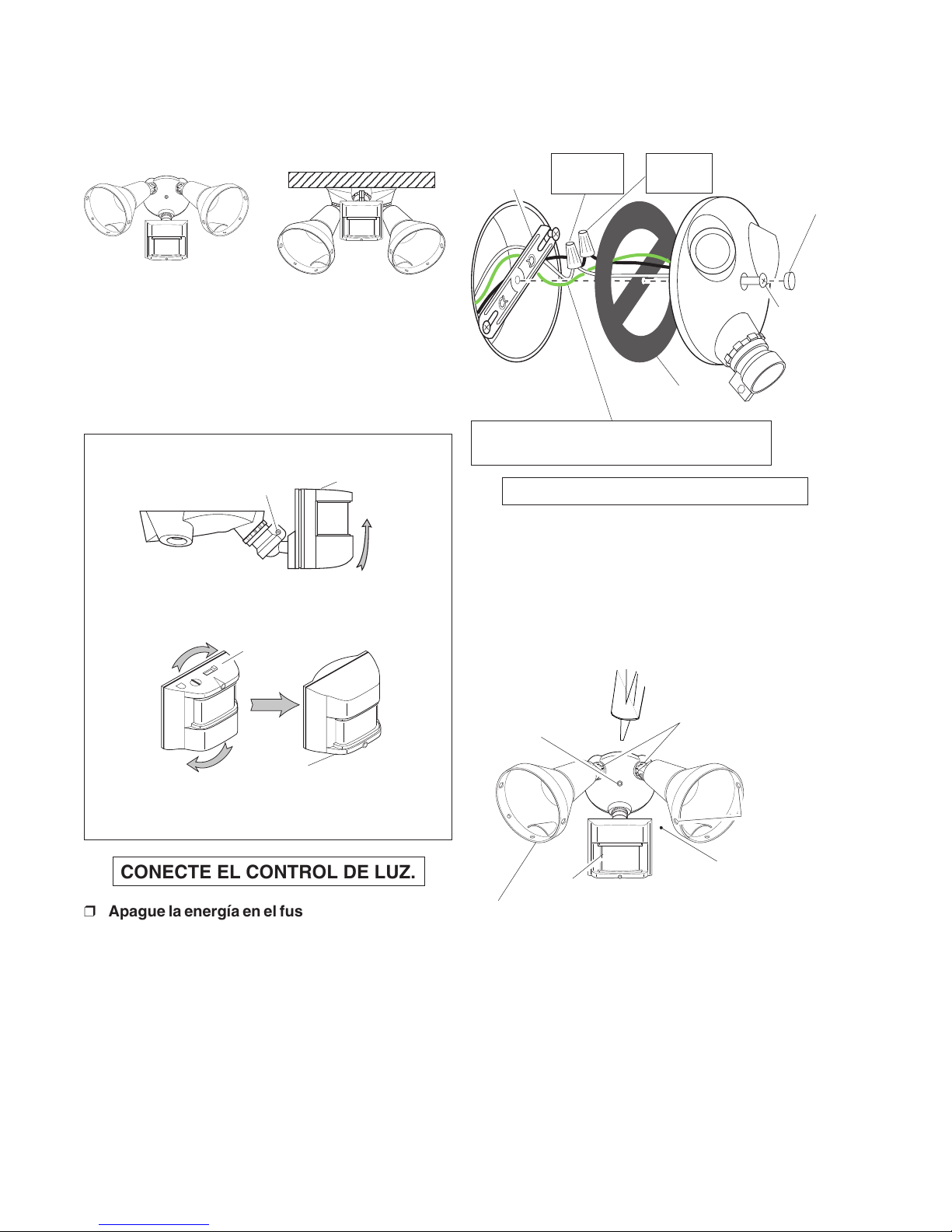

INSTALACION
Para una fácil instalación escoja una luz con un
interruptor de pared.
2345678901234567
Montaje en pared Montaje en alero
Para instalarlo bajo el alero, la cabeza del detector
debe ser girada como se muestra en los dos pasos
siguientes para evitar el riesgo de un choque eléctrico.
Sólo para montaje eléctrico:
❒ Gire la cabeza del detector hacia la unión del
tornillo sujetador.
Controles
Tornillo Sujetador
❒ Entonces gire la cabeza del detector hacia la
derecha por 180° hasta que los controles miren
hacia abajo.
Controles
❒ Conecte los cables de la caja de empalme con los
cables del aparato de luz, como se muestra. Tuérazalos
juntos y asegúrelos con un conector de cables.
lámina de
Montaje
Blanco a
Blanco
Negro a
Negro
Enchufe
de Caucho
Perno de
Montaje
Empaquetadura
Cable de a tierra de la caja de empalme
al tornillo verde de a tierra del aparato.
INSTALE EL CONTROL DE LUZ.
❒ Alinee la placa cubertora del Control de Luz con el
empaque de la placa cubertora. Asegure con el
perno de montaje.
❒ Empuje el tapón de caucho firmemente hasta que
encaje.
❒ Si no se usó una caja de empalme para sitio
mojado, calafatee la superficie de montaje de la
placa de pared con un sellador de silicona contra
la intemperie.
Controles
Si el detector se sale de la unión esférica, afloje el tornillo
sujetador y empuje el detector hacia dentro de la unión
esférica. Apriete el tornillo sujetador cuando termine.
CONECTE EL CONTROL DE LUZ.
❒ Apague la energía en el fusible o cortacircuitos.
❒ Quite el aparato de luz existente.
❒ Instale la lámina de montaje a la caja de empalme
usando tornillos apropiados para la caja de empalme.
❒ Se puede usar el colgador plástico para sostener
el aparato mientras se instala el cableado. El
extremo pequeño del colgador se puede pasar por
el agujero en el centro de la placa cubertora. El
extremo pequeño va luego dentro de las ranuras
de la lámina de montaje.
❒ Pase todos los cables del aparato por los agujeros
grandes del empaque, como se muestra.
Ponga el tapón de
caucho con firmeza
en su sitio.
Placa translúcida
Para evitar daño causado por el
agua y riesgo de electrocución,
mantenga los portalámparas a 30°
debajo de la línea horizontal.
Contratuercas
Agujeros para
las aletas de las
tapas de las
lámparas
Mantenga las
lámparas por lo
menos a 2.5 cm del
detector. No deje
que las lámparas
bloqueen la placa
translúcida.
❒ Ajuste los portalámparas aflojando las contratuercas,
pero no los gire más de 180° de la calibración hecha
en fábrica. Cuando atornille las bombillas, no las
ajuste demasiado.
❒ Instale las tapas de las lámparas. Alinee las aletas
de las tapas de la lámpara con los agujeros de los
portalámparas. Presione con suavidad las tapas de
las lámparas hasta que las aletas se asienten en los
agujeros sobre los portalámparas.
6
598-1163-01
PRUEBA Y AJUSTE
❒ Prenda el cortacircuitos y el interruptor de luz.
NOTA: El detector tiene un período de cerca de 1 1/
minutos de calentamiento antes de detectar
movimiento. Cuando lo prenda por primera
vez, espere 1 1/2 minutos.
❒ Gire el control RANGE a la posición media y el
control ON-TIME a la posición TEST.
ON-TIME
RANGEON-TIME
10 5 1 TEST
10 5 1 TEST
MINUTES
MAXMIN
Parte de abajo del detector
Evite apuntar el control hacia:
• Objetos que cambien rápidamente de temperatura
tales como ductos de calefacción y
acondicionadores de aire. Estas fuentes de calor
pueden causar falsas alarmas.
• Areas donde animales domésticos o el tráfico
puedan activar el control.
• Los objetos grandes cercanos y de colores
resplandecientes que reflejan la luz del día pueden
hacer que el detector se apague. No apunte otras
luces hacia el detector.
RANGE
MIN MAX
❒ Afloje el tornillo sujetador en
la unión esférica y gire
Tornillo
Sujetador
despacio el detector.
❒ Camine por el área a
2
protegerse y dése cuenta
Unión
Esférica
dónde está cuando se prende
la luz. Mueva la cabeza del
detector hacia arriba, hacia
abajo o hacia los lados para
cambiar el área de protección.
Mantenga al detector por
lo menos a 2.5 cm de
las lámparas.
Apunte el
detector más
arriba para
mayor cobertura
❒ Fije la sensibilidad (SENS)
como necesite. Demasiada
sensibilidad puede aumentar
las falsas alarmas.
❒ Asegure la puntería de la
cabeza del detector ajustando
el tornillo sujetador. No lo
apriete demasiado.
Apunte el
detector hacia
abajo para poca
cobertura
❒ Fije el período de tiempo (ON-TIME) que la luz debe
quedarse prendida después de detectar movimiento
(1, 5 ó 10 minutos). Nota: No se recomienda el uso
de la modalidad de un minuto con las bombillas
fluorescentes compactas.
Advertencia - Riesgo de incendio. No apunte las
lámparas a superficies combustibles dentro de
un 1 metro.
180°
8 pies
(2.4 m)
70 pies
(21 m)
Alcance Máximo Angulo de
Cobertura Máxima
El detector es menos sensible del movimiento que se
dirige hacia él.
Movimiento
Movimiento
Detector
Lo menos sensible Lo más sensible
ESPECIFICACIONES
Alcance . . . . . . . . . . . . . . . Hasta 70 pies (21 m)
[varía de acuerdo a la
temperatura que le rodea]
Ángulo de sensibilidad . . . Hasta 180˚
Carga eléctrica . . . . . . . . . Hasta 120 Vatios Máximo
de luz incandescente
[Hasta 60 Vatios Máximo
por cada portalámparas].
Hasta 40 Vatios Máximo
de luz fluorescente [Hasta
20 Vatios Máximo por
cada portalámparas].
Requisitos de potencia . . . 120 V ca, 60 Hz
Modos de operación . . . . . PRUEBA, AUTOMATICO,
y MODO MANUAL
Retardo de Tiempo . . . . . . 1, 5, 10 minutos
Alcance . . . . . . . . . . . . . . . Ajustable
DESA Specialty Products™ se reserva el derecho de
descontinuar productos y de cambiar especificaciones a
cualquier momento sin incurrir en ninguna obligación de
tener que incorporar nuevas características en los
productos vendidos con anterioridad.
598-1163-01
7
GUIA DE INVESTIGACION DE AVERIAS
SINTOMA
La Luz no se
enciende.
La luz se prende
durante el día.
La luz se prende sin
ninguna razón
aparente.
POSIBLE CAUSA
1. El interruptor de luz está
apagado.
2. El faro está flojo o fundido.
3. El fusible está quemado o el
cortacircuitos está apagado.
4. La desconexión de luz del día
está en efecto.
(Compruébelo
cuando comience la obscuridad)
5. Alambrado incorrecto, si ésta es
una nueva instalación.
6. No está apuntando
correctamente.
(Apunte de
nuevo el detector para proteger
el área deseada)
1. El Control de Luz puede estar
instalado en un lugar
relativamente oscuro.
2. El Control de Luz está en fase de
Prueba.
(Fije el interruptor del
.
control a la posición de TIEMPO)
1. El Control de Luz puede estar
detectando animales pequeños
o el trásito de automóviles.
(Reapunte el detector)
2. La Sensibilidad es demasiado
alta.
(Reduzca la sensibilidad)
.
SINTOMA
La luz se
queda
prendida
continuamente.
.
La luz se
prende y se
apaga.
.
.
POSIBLE CAUSA
1. Un faro está colocado demasiado cerca
al detector o apunta a objetos cercanos
que hace que el calor active el detector.
(Reposicione la lámpara lejos del detector o de los objetos cercanos)
2. El Control de Luz está apuntando
hacia una fuente de calor tal como un
conducto de aire, de secadora o hacia
una superficie con pintura brillante y
que refleja el calor.
detector)
3. El control de luz está en la Modo
Manual.
1. El calor o la luz de las lámparas
pueden estar prendiendo y apagando
el Control de Luz.
.
(Cámbiela a Automática)
(Reposicione el
(Reposicione las
lámparas lejos del detector)
2. El calor que se refleja de otros objetos
puede estar afectando al detector.
(Reposicione el detector)
3. El Control de Luz está en fase de
Prueba y calentándose.
(El prenderse
.
.
.
.
y apagarse es normal bajo estas
condiciones)
.
SERVICIO TÉCNICO
(No enviar los productos)
Si tiene algún problema por favor siga esta guía. Lo sentimos, pero no podemos contestar preguntas en español
por teléfono. Usted puede también escribir* a:
DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha de
compra y Lugar de compra.
No hay piezas de servicio disponibles para este producto
GARANTÍA LIMITADA A 10 AÑOS
Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también tener otros derechos que
varían de estado a estado o de provincia a provincia.
Por un período de 10 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes defectuosas de fábrica o
mano de obra será corregido sin cargo para Ud. Para obtener el reembolso o reemplazo, llame al 1-800-858-8501 y pida instrucciones.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia, bombillas, baterías, u otras partes
fungibles no están cubiertas por esta garantía. Los Servicios no autorizados o modificaciones del producto o de cualquier componente
que se provee invalidarán esta garantía en su totalidad. Esta garantía no incluye reembolso por inconveniencia, instalación, tiempo
de instalación, perdida de uso, servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por DESA Specialty Products™ y no se extiende a otros equipos o
componentes que el consumidor usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS,
INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE COMERCIABILIDAD O QUE LOS PRODUCTOS
SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS
DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD POR
PARTE DE DESA SPECIALTY PRODUCTS™ POR CUALQUIER DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O CONSECUENTE,
INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos
estados o provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que la limitación o exclusión
arriba indicada puede que no se aplique a Ud. Para reclamos por la garantía se requiere la prueba de compra.
8
598-1163-01
Loading...
