Secure Home DUALBRITE SH-5597 Operation Manual

DUALBRITE®

MANUAL MODE

AUTO

TEST

Motion Sensor

Light Control

OPERATION

Mode: On-Time: Works: Day Night

Test 5 Sec x x
Auto 1, 5, 20 min. x
Manual Until Dawn* x

* resets to Auto Mode at dawn.

Model SH-5597

Features

• DUALZONE™ Technology.

• Turns on lighting when motion is detected.

• Automatically turns lighting off.

• DUALBRITE® Timer.

• Photocell keeps the lighting off during daylight hours.

• LED indicates motion was sensed (day or night).

This package includes:

Cover

Plate

Light Control

Mounting Bolt

Lamp

Holders

Mounting Strap

6 Screws

(3 sizes included)

Gasket

Sensor

2 Wire

Connectors

Note: When first turned on wait about 1 1/2 minutes

for the circuitry to calibrate.

TEST

Put ON-TIME switch
on the sensor bottom
to TEST and the DUAL-

BRITE® switch OFF.

Put the ON-TIME switch in the 1,
5, or 20 minute position.

Manual mode only works at night
because daylight returns the sensor
to AUTO.

Flip the light switch off for one second
then back on to toggle between AUTO
and MANUAL MODE.

Manual mode works only with the
ON-TIME switch in the 1, 5, or 20
position.

ON-TIME

TEST 1 5 20

AUTO

MANUAL MODE

DUALBRITE

Off 3 6 Dusk to
Dawn

ON-TIME

TEST 1 5 20

1 Second OFF

... back on.

®

then...

Mode Switching Summary

Plastic Hanger

Rubber Plug

Requirements

• The Light Control requires 120-volts AC.

• If you want to use Manual Override, the control must
be wired through a switch.

• Some codes require installation by a qualified

electrician.

• This product is intended for use with a junction box
marked for use in wet locations.

© 2006 DESA Specialty Products™ 598-1162-01

2 Lamps

(installed)

Move ON-TIME Switch to

1, 5, or 20 minutes

Flip light switch off

for one second then

back on*

* If you get confused while switching modes, turn the

power off for one minute, then back on. After the cali
bration time the control will be in the AUTO mode.

DUALBRITE® TIMER

Light comes on half bright for selected time after dusk
(Off, 3 hr., 6 hr., until dawn). If motion is sensed, the
light turns on full bright for the ON-TIME (1, 5, or 20
minutes) then returns to dim mode.

-

INSTALLATION

For easy installation, select an existing light with a wall
switch for replacement.

CAUTION: To Avoid Fire Or Burn Hazards:

• Allow fixture to cool before touching. The bulb and
the fixture operate at high temperatures.

• Keep fixture at least 2" (51 mm) from combustible
materials. Do not aim at objects closer than 3' (1 m).

• Use only T4 100W (max.), G8 tungsten halogen
bi-pin 120 VAC lamps.

For under eave installation, the sensor head must
be rotated as shown in the next two steps for proper

operation and to avoid the risk of electrical shock.

For eave mount only:
❒ Swing the sensor head towards the clamp

screw joint.

Controls

Clamp Screw

❒ The plastic hanger can be used to hold the fixture

while wiring. The small end of the plastic hanger
can be threaded through the hole in the center of
the cover plate. The small end then goes into one
of the slots on the mounting strap.

❒ Route all fixture wires through the large holes in

the gasket as shown.

❒ Connect the junction box wires to the light fixture

wires as shown. Twist together and secure with wire
connectors.

Mounting

Strap

White to
White

Black to
Black

Gasket

Rubber

Plug

Mounting

Bolt

❒ Rotate the sensor head clockwise 180° so the

controls face down.

Controls

Controls

If the sensor pops out of the ball joint, loosen the
clamp screw and push the sensor back into the ball
joint. Tighten the clamp screw when done.

BULB INSTALLATION

NOTE: When re-lamping, turn power off and let the
fixture cool.
❒ To remove lamp shade, loosen set screw 2 full

turns with a small flat-head screwdriver. Turn shade
counterclockwise and remove.

❒ To remove bulb, pull straight out of fixture.
❒ To replace bulb, push bulb pins into lamp socket.

Check that the bulb is seated properly.

❒ To reinstall lamp shade, place shade on fixture and

align notches on shade with tabs on fixture. Turn
clockwise. Tighten set screw firmly.

WIRE THE LIGHT CONTROL

WARNING: Turn power off at the fuse or circuit

breaker.

❒ Remove the existing light fixture.
❒ Install mounting strap to junction box using screws

appropriate for your junction box.

Connect any fixture ground wire(s) and the cover plate
ground screw to the junction box ground wire.

MOUNT THE LIGHT CONTROL

❒ Place the Mounting Bolt through the front of the

junction box cover. Push the small gasket hole over
the Mounting Screw.

❒ Make sure the wire connectors and wires are inside

the junction box. Align the Mounting Screw with the
center hole in the Mounting Strap. Secure the fixture
to the Mounting Strap.

❒ Push the Rubber Plug firmly into place.
❒

If a wet location junction box was not used, caulk the wall
plate mounting surface with silicone weather sealant.

Lamp Shade

Set Screw

Lock Nuts

Keep lamps at least 2" (51 mm) from the

sensor and 2" (51 mm) from combustibles.

❒ Adjust the lamp holders by loosening the lock nuts,

but do not rotate the lamp holders more than 180°
from the factory setting.

❒ Adjust lamp shades by loosening the set screws

several turns, turn shades counterclockwise and
remove. Reinstall the shades in the desired position
and tighten set screws.

2

598-1162-01

MAX

MIN

RANGE

ON-TIME

DUAL BRITE™

TEST 1 5 20

MINUTES

OFF

3

6

DUSK TO

DA

WNHOUR

B

O

O

S

T

TEST AND ADJUSTMENT

❒ Turn on the circuit breaker and light switch.

NOTE: Sensor has a 1 1/2 minute warm up period

before it will detect motion. When first turned
on, wait 1 1/2 minutes.

❒ Turn the RANGE control to the mid position,

DUALBRITE® to OFF and the ON-TIME control to the

TEST position.

Bottom of Sensor

Avoid aiming the control at:

• Objects that change temperature rapidly, such as

heating vents and air conditioners. These heat
sources could cause false triggering.

• Areas where pets or traffic may trigger the control.

• Nearby large, light-colored objects reflecting light

may trigger the shut-off feature. Do not point other
lights at the sensor.

240°

❒ Loosen the clamp screw in the

sensor ball joint and gently
rotate the sensor.

❒ Walk through the coverage

area noting where you are
when the lights turn on (also,

Clamp
Screw

Ball
Joint

the LED will flash several times
when motion is detected). Move
the sensor head up, down, or
sideways to change the cover­age area. Keep the sensor at

least 2" (2.5 cm) away from

Aim Sensor

Down for Short

Coverage

the lamps.

❒ Adjust the RANGE as needed.

RANGE set too high may
increase false triggering.

❒ Secure the sensor head by

tightening the clamp screw.

Do not overtighten the screw.

Aim Sensor

Higher for Long

Coverage

❒ Set the amount of TIME you want the lights to stay

on after motion is detected (1, 5, or 20 minutes).

❒ Set the DUALBRITE® switch to the amount of time

after dusk you want the lights on at low level (Off,
3, 6 Hrs., Dusk-to-Dawn).

NOTE: DUALZONE™ is a new zone of detection which
was added as an option to select Heath®/Zenith motion
sensing products. This feature adds a zone of detec­tion under the motion sensor. DUALZONE™ requires
no additional adjustment and operates in conjuction
with the forward-looking sensor.

15 ft.

(4.6 m)

D

70 ft. 100 ft.

D

UALZONE™

Maximum

(21 m) (30.5 m)
Boosted

Maximum Range Coverage Angle

The detector is less sensitive to motion directly towards it.

Motion

UALZONE™

D

Sensor

Least Sensitive Most Sensitive

598-1162-01

UALZONE™

Motion

D

UALZONE™

SPECIFICATIONS

Horizontal Range . . . . Up to 70 ft. (21 m); 100 ft.

(30.5 m) with Range Boost.
[vari e s with s u rroun d ing

temperature]

Vertical Range . . . . . . Up to 15 ft. (4.6 m)

Sensing Angle . . . . . . Up to 240° horizontal. Up to 80°

Vertical

Electrical Load . . . . . . Up to 200 Watt Maximum In-

candescent [Up to 100 Watt

Maximum each lamp holder.]
Power Requirements . 120 VAC, 60 Hz

Operating Modes . . . . TEST, AUTO, and MANUAL

MODE

Time Delay . . . . . . . . 1, 5, 20 minutes

DUALBRITE® Timer . . . . 3, 6 hours, Dusk-to-Dawn

Replacement lamp . . . T4 100W, G8 halogen bi-pin 120

VAC

™

DESA Specialty Products
continue products and to change specifications at any
time without incurring any obligation to incorporate new
features in products previously sold.

3

reserves the right to dis-

TROUBLESHOOTING GUIDE

SYMPTOM
Lights will

not come
on.

Lights come
on in day
light.

Lights come
on for no
apparent
reason.

Lights turn
off too late
in Dusk­to-Dawn
setting.

-

POSSIBLE CAUSE

1. Light switch is turned off.

2. Light is loose or burned out.

3. Fuse is blown or circuit breaker is turned
off.

4. Daylight turnoff is in effect (recheck after
dark).

5. Incorrect circuit wiring, if this is a new
installation.

6. Re-aim the sensor to cover desired area.

1. Light Control may be installed in a
relatively dark location.

2. Light Control is in Test. (Set control

switch to an ON-TIME position)

1. Light Control may be sensing small
animals or automobile traffic
sensor).

2. Range is set too high. (Reduce Range
setting).

3. D

UALBRITE

1. Sensor is in a relatively dark location.

(Relocate sensor, or use 3 hr or 6 hr
setting).

®

Timer is on.

.

(re-aim

SYMPTOM
Lights stay

on continu
ously.

Lights flash
on and off.

Lights flash
once, then
stay off in
Manual Mode.

-

POSSIBLE CAUSE

1. A lamp is positioned too close to the
sensor or pointed at nearby objects
that cause heat to trigger the sensor.

(Reposition the lamp away from the
sensor or nearby objects)

2. Light Control is pointed toward a heat
source like an air vent, dryer vent, or
brightly-painted heat-reflective surface.

(Reposition sensor. Reduce Range)

3. Light Control is in Manual Mode.

(Switch to Auto)

1. Heat or light from the lamps may be
turning the Light Control on and off.

(Reposition the lamps away from the
sensor).

2. Heat being reflected from other objects
may be affecting the sensor.
tion sensor).

3. Light Control is in the Test mode and
warming up. (Flashing is normal under

these conditions. Turn Boost off)

1. Sensor is detecting its own lights.

(Reposition lamps to keep area below
the sensor relatively dark).

.

.

(Reposi-

.

.

TECHNICAL SERVICE

Please call 1-800-858-8501 for assistance before returning product to store.

If you experience a problem, follow this guide. You may also want to visit our Web site at: www.desatech.com. If the
problem persists, call* for assistance at 1-800-858-8501, 7:30 AM to 4:30 PM CST (M-F). You may also write* to:
DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service Specialty Products

* If contacting Technical Service, please have the following information available: Model Number, Date of Pur
chase, and Place of Purchase.

No Service Parts Available for this Product

This is a “Limited Warranty” which gives you specific legal rights. You may also have other rights which vary from state to state or province
to province.
For a period of ten years from the date of purchase, any malfunction caused by factory defective parts or workmanship will be cor
rected at no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs, batteries, and other expend­able items are not covered by this warranty. Unauthorized service or modification of the product or of any furnished component will
void this warranty in its entirety. This warranty does not include reimbursement for inconvenience, installation, setup time, loss of use,
unauthorized service, or return shipping charges.
This warranty covers only DESA Specialty Products™ assembled products and is not extended to other equipment and components
that a customer uses in conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY,
REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE PRODUCTS ARE FIT FOR ANY PARTICULAR PUR­POSE OR USE, AND SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL BE NO LIABILITY ON
THE PART OF DESA SPECIALTY PRODUCTS™ FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES,
INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states
or provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may
not apply to you. Proof of purchase is required for warranty claims.

TEN YEAR LIMITED WARRANTY

-

-

4

598-1162-01

Detector de

PRUEBA

AU

TOM.

MODO

MANUAL

Cuando lo prenda por primera vez espere 1 1/2 minutos
hasta que el circuito se calibre.

Movimiento y

Control de Luz

DUALBRITE

Modelo SH-5597

Características

• Tecnología DUALZONE™.

• Prende la luz cuando detecta movimiento.

• Apaga la luz automáticamente.

• Temporizador crepuscular.

• La fotocélula mantiene la luz apagada durante el día.

• LED indica que se ha detectado movimiento (durante
el día o la noche).

Este paquete tiene:

Portalámparas

Placa

cubertora

Control de luz

1 perno

Enchufe de

caucho

(3 dimensiones)

Lámina de montaje

Requisitos

• El Control de Luz requiere 120 VCA.

• Para usar el Sobrecontrol Manual, conecte el control
con un interruptor.

• Algunos códigos requieren instalación por un

electricista calificado.

• Este producto debe ser usado con una caja de
empalmes marcada para ser usada en lugares mo­jados.

FUNCIONAMIENTO

Colgador plástico

Empaquetadura

Detector

2 conectores

de alambre

6 tornillos

2 lámparas

(instaladas)

®

Para PRUEBA:

Ponga el interruptor de
tiempo (ON-TIME), al
fondo del detector, en
la posición de prueba
(TEST) y DUALBRITE® a
apagado (OFF).

Para AUTOMATICO:

Ponga el interruptor de tiempo
(ON-TIME) en la posición de 1, 5
ó 20 minutos.

Para MODO MANUAL:

El modo manual funciona sólo por la
noche porque la luz del día pone al
detector en modo AUTOMATICO .

Apague el interruptor por un segundo
y vuélvalo a prender.

El modo manual funciona sólo cuando
el interruptor de tiempo (ON-TIME)
está en la posición de 1, 5 ó 20
minutos.

ON-TIME

TEST 1 5 20

DUALBRITE

Off 3 6 Dusk to
Dawn

ON-TIME

TEST 1 5 20

1 segundo

APAGADO

luego...

...préndalo.

®

Resumen de las modalidades del interruptor

Mueva el interruptor de tiempo

(ON-TIME) a 1, 5 ó 20 minutos

Apague el interruptor

por un segundo y

préndalo de nuevo

* Si se confunde mientras cambia de fases, apague

la electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración el control estará
en fase AUTO(MATICA).

Modalidad: tiempo encendido Trabaja: Día Noche

Prueba 5 seg. x x
Autom. 1, 5 ó 20 min. x
Manual Hasta el x

amanecer*

*Se pone en Automático al amanecer.

598-1162-01

© 2006 DESA Specialty Products™ 598-1162-01 S

LUZ DE ADORNO (DUALBRITE®)

La luz se prende con media brillantez por el tiempo escogido
después del atardecer (apagado, 3 hr., 6 hrs., hasta el
amanecer). Si detecta movimiento, la luz se prende con
todo su resplandor por el tiempo de duración o de ON-TIME
(1, 5 ó 20 minutos) y luego regresa a media luz.

5

INSTALACION

Para una fácil instalación escoja una luz con un
interruptor de pared.

CUIDADO: Para evitar los peligros de incen-

dio o quemazón:

• Deje que el elemento se enfríe antes de tocarlo. La bom­billa y el elemento funcionan a altas temperaturas.

• Mantenga al elemento por lo menos a 51 mm de
los materiales combustibles. No lo apunte hacia
objetos que estén más cerca de 1 m.

• Cambie sólo con bombillas T4 halógenas, G8 de
dos clavijas de 120 VCA y de 100W (Máx.).

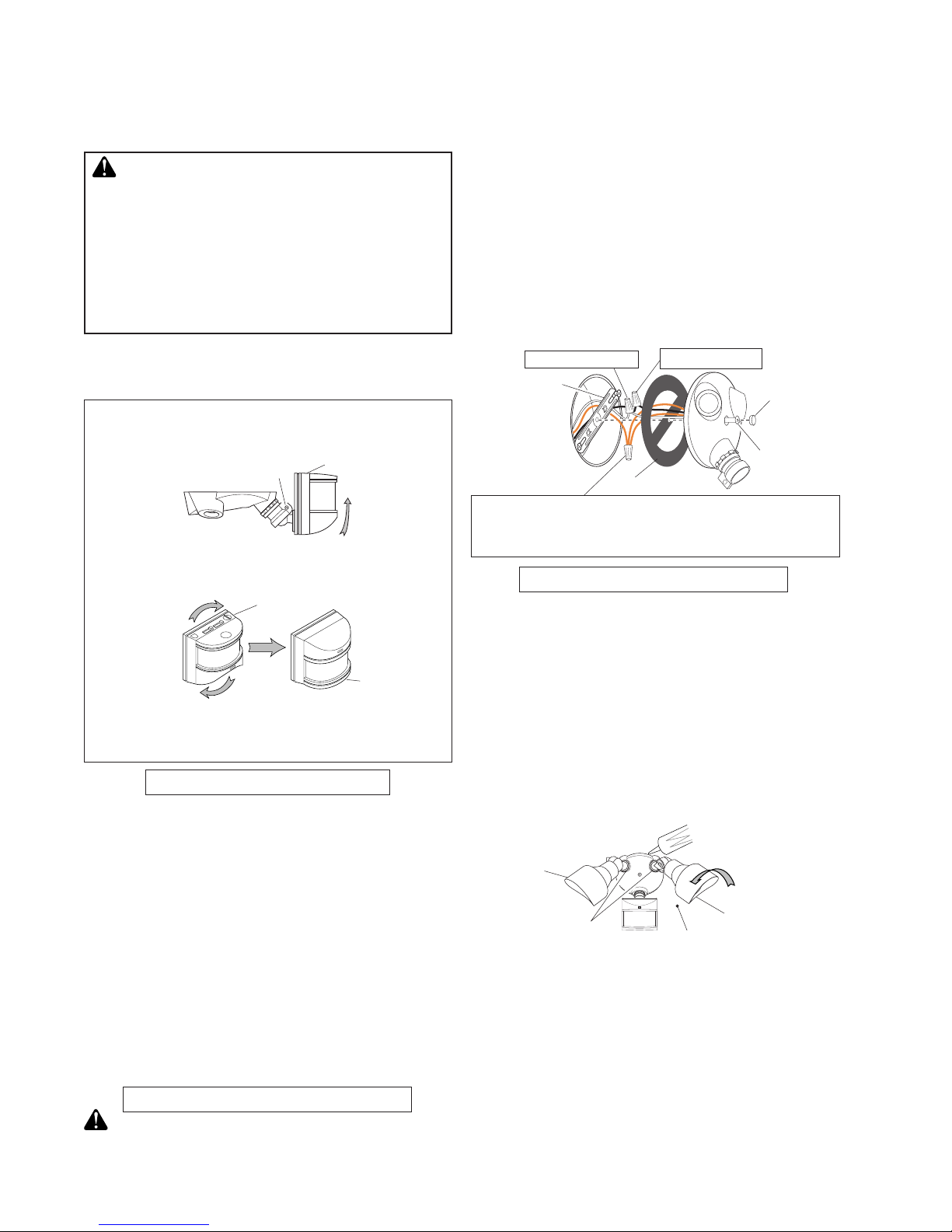

Para instalarlo bajo el alero, la cabeza del detector
debe ser girada como se muestra en los dos pasos

siguientes para evitar el riesgo de un choque eléctrico.

Sólo para montaje eléctrico:
❒ Gire la cabeza del detector hacia la unión del

tornillo sujetador.

Tornillo Sujetador

❒ Entonces gire la cabeza del detector hacia la

derecha por 180° hasta que los controles miren
hacia abajo.

Controles

Si el detector se sale de la unión esférica, afloje el tornillo
sujetador y empuje el detector hacia dentro de la unión
esférica. Apriete el tornillo sujetador cuando termine.

INSTALACIÓN DE BOMBILLA

NOTA: Cuando cambie la bombilla, apague la energía
y deje que el aparato se enfríe.
❒ Para quitar la pantalla de la lámpara afloje el tornillo

prisionero dando 2 giros completos con un pequeño
destornillador de cabeza plana. Gire la pantalla
hacia la izquierda y quítela.

❒ Para quitar la bombilla, hálela derecho hacia afuera

del aparato.

❒ Para cambiar la bombilla, empuje los conectadores de

la bombilla en el enchufe de la lámpara. Asegúrese
que la bombilla esté correctamente asentada.

❒ Para reinstalar la pantalla de la lámpara coloque la

pantalla sobre el aparato y alinee las muescas de
la pantalla con las aletas del aparato. Gire hacia la
derecha. Ajuste bien el tornillo prisionero.

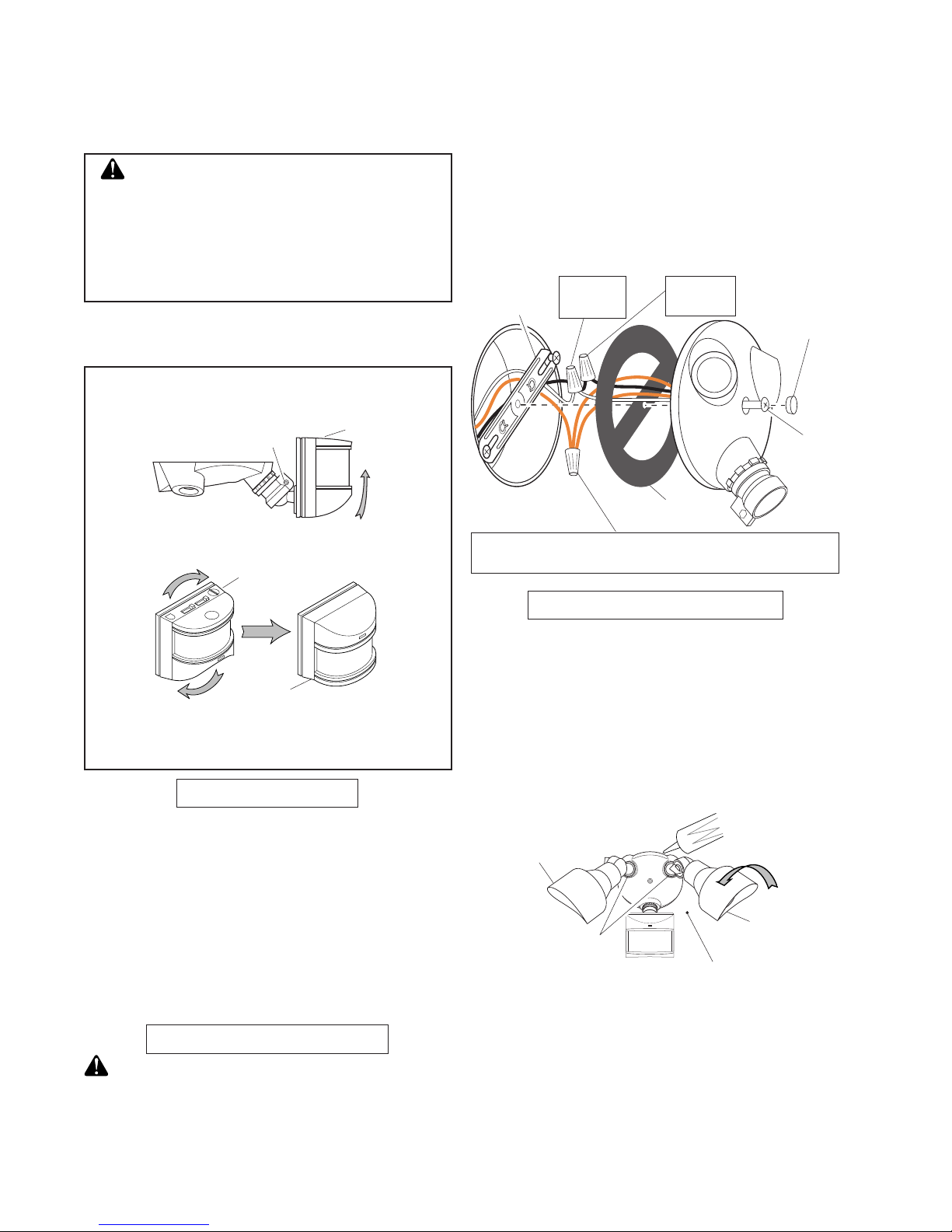

CONECTE EL CONTROL DE LUZ

ADVERTENCIA: Apague la energía en el fusible

o cortacircuitos.

Controles

Controles

❒ Quite el aparato de luz existente.
❒ Instale la lámina de montaje a la caja de empalme usan-

do tornillos apropiados para la caja de empalme.

❒ Se puede usar el colgador plástico para sostener el

aparato mientras se instala el cableado. El extremo
pequeño del colgador se puede pasar por el agujero en
el centro de la placa cubertora. El extremo pequeño va
luego dentro de las ranuras de la lámina de montaje.

❒ Pase todos los cables del aparato por los agujeros

grandes del empaque, como se muestra.

❒ Conecte los cables de la caja de empalme con los

cables del aparato de luz, como se muestra. Tuérazalos
juntos y asegúrelos con un conector de cables.

Blanco a blanco

lámina de

montaje

Empaquetadura

Negro a negro

Enchufe de

caucho

Perno de

montaje

Conecte los alambres del aparato, propuestos para
conexio'n a tierra, a la conexio'n a tierra de la caja
de enpalme.

INSTALE EL CONTROL DE LUZ

❒ Ponga el perno de montaje a través del frente de la tapa

de la caja de empalme. Empuje el agujero pequeño
de la empaquetadura sobre el tornillo de montaje.

❒ Asegúrese de que los conectores de cable y los

cables estén dentro de la caja de empalme. Alinee
el tornillo de montaje con el agujero central de la
lámina de montaje. Asegure el aparato a la lámina
de montaje.

❒ Empuje el tapón de caucho firmemente hasta que

encaje.

❒ Si no se usó una caja de empalme en un lugar húmedo,

calafatee la superficie de montaje de la placa de la pared
con un sellador de silicona contra la intemperie.

Pantalla de la

lámpara

Contratuercas

Mantenga las lámparas por lo menos
a 51 mm del detector y a 51 mm de
los combustibles.

❒ Ajuste los portalámparas aflojando las contratuercas

y/o los tornillos de fijación, pero no los gire más de
180° de la calibración hecha en fábrica.

❒ Acomode las pantallas de las lámparas aflojando

los tornillos de fijación con unas cuantas vueltas,
gire las pantallas hacia la derecha y quítelas. Pón­galas de nuevo en la posición que desee y ajuste
los tornillos de fijación.

6

Tornillo de fijación

598-1162-01

MAX

MIN

RANGE

ON-TIME

DUAL BRITE™

TEST 1 5 20

MINUTES

OFF

3

6

DUSK TO

DA

WNHOUR

B

O

O

S

T

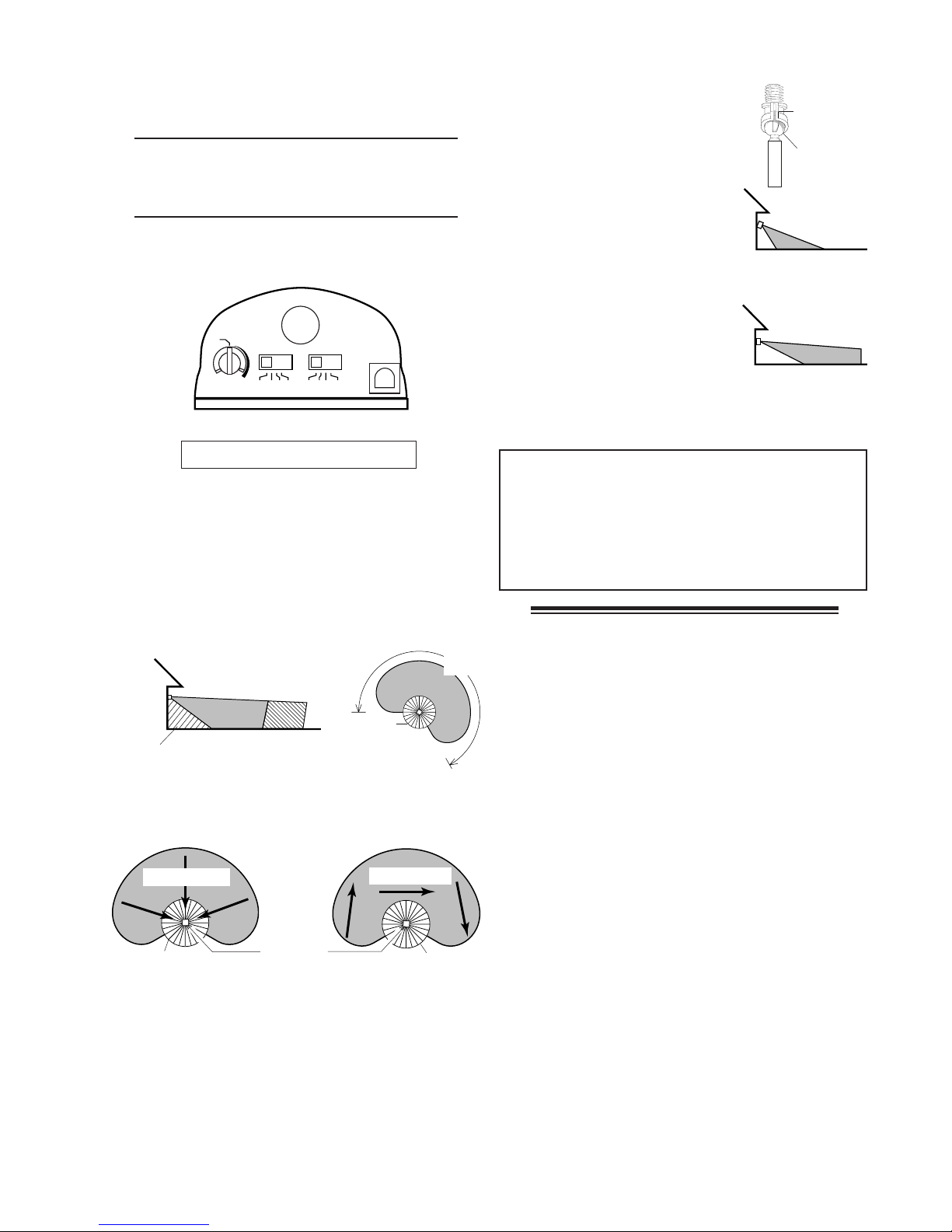

PRUEBA Y AJUSTE

❒ Prenda el cortacircuitos y el interruptor de luz.

NOTA: El detector tiene un período de cerca de 1 1/2

minutos de calentamiento antes de detectar
movimiento. Cuando lo prenda por primera
vez, espere 1 1/2 minutos.

❒ Gire el control de sensibilidad (SENS) a la mitad, el de

adorno (DUALBRITE®) a apagado (OFF) y el control de
tiempo (ON-TIME) a la posición de prueba (TEST).

Parte de abajo del detector

Evite apuntar el control hacia:

• Objetos que cambien rápidamente de temperatura

tales como ductos de calefacción y acondiciona
dores de aire. Estas fuentes de calor pueden causar
falsas alarmas.

• Areas donde animales domésticos o el tráfico

puedan activar el control.

• Los objetos grandes cercanos y de colores re-
splandecientes que reflejan la luz del día pueden
hacer que el detector se apague. No apunte otras
luces hacia el detector.

15 pies
(4.6 m)

DUAL­ZONE™

70 pies

(21 m)

Angulo de
Alcance Máximo Cobertura Máxima

El detector es menos sensible del movimiento que se
dirige hacia él.

Movimiento

DUALZONE™

Lo menos sensible Lo más sensible

❒ Afloje el tornillo sujetador en la unión esférica y gire

despacio el detector.

❒ Camine por el área a protegerse y dése cuenta dónde

está cuando se prende la luz. Mueva la cabeza del
detector hacia arriba, hacia abajo o hacia los lados
para cambiar el área de protección. Mantenga al

detector por lo menos a 2 pulgada (51 mm) de
las lámparas.

598-1162-01

30.5 m

(Aumento de

Distancia)

Detector

DUAL­ZONE™

Movimiento

DUALZONE™

240°

❒ Fije la sensibilidad (RANGE)

como necesite. Demasiada
sensibilidad puede aumentar
las falsas alarmas.

❒ Asegure la puntería de la ca-

beza del detector ajustando el

Tornillo
Sujetador

Unión
Esférica

tornillo sujetador. No lo apriete
demasiado.

❒

Fije el período de tiempo (ON­TIME) que la luz debe quedarse
prendida después de detectar
movimiento (1, 5 ó 20 minutos).

❒ Para una iluminación ornamen-

Apunte el

detector hacia

abajo para poca

cobertura

tal de baja intensidad, ponga el
interruptor de DUALBRITE® en la
posición de 3, 6, ó del Dusk-to­Dawn (atardecer-al-amanecer).

Apunte el

detector más

arriba para

mayor cobertura

NOTA: DUALZONE™ es una nueva zona de detección

que fue añadida como una opción para escoger los

-

productos detectores de movimiento Heath®/Zenith.
Esta característica añade una zona de detección
debajo del detector de movimiento. DUALZONE™ no
requiere ningún ajuste adicional y funciona junto con
el detector que mira hacia adelante.

ESPECIFICACIONES

Alcance horizontal . . . .

Alcance vertical . . . . . . Hasta 15 pies (4,6 m)

Angulo de detección . . Hasta 240° horizontal. Hasta

Carga Eléctrica . . . . . . Hasta 200 Vatios Máximo

Requisitos de Energía . 120 VCA, 60 Hz
Modos de Operación . . PRUEBA, AUTOMATICO y

Retardo de Tiempo . . . 1, 5, 20 minutos

Temporizador . . . . . . . . Apagado, 3, 6 horas, del

DUALBRITE® . . . . . . . . . . atardecer al amanecer

Bombilla de repuesto . . T4 halógena, G8 de dos clavijas

DESA Specialty Products™ se reserva el derecho de
descontinuar productos y de cambiar especificaciones
a cualquier momento sin incurrir en ninguna obligación
de tener que incorporar nuevas características en los
productos vendidos con anterioridad.

7

Hasta 70 pies (21 m), Aumento
de Distancia prendido. Hasta
100 pies (30.5 m), Aumento de
Distancia apagado. (varía con
la temperatura del medio ambi­ente).

80° vertical

de luz incandescente [Hasta
100 Vatios Máximo por cada
portalámparas].

MODO MANUAL

de 120 VCA y de 100W

GUIA DE INVESTIGACION DE AVERIAS

SINTOMA
La luz no se

enciende.

La luz se prende
durante el día.

La luz se prende
sin ninguna
razón aparente.

La luz se apaga
muy tarde en la
calibración del
Anochecer al
Amanecer.

POSIBLE CAUSA

1. El interruptor de luz está apagado.

2. El faro está flojo o fundido.

3. El fusible está quemado o el cortacircuitos
está apagado.

4. La desconexión de luz del día está en
efecto. (Compruébelo al anochecer).

5. Alambrado incorrectamente, si ésta es
una nueva instalación.

6. Apunte de nuevo el detector para cubrir
las áreas deseadas.

1. El Control de Luz puede estar instalado
en un lugar relativamente oscuro.

2. El Control de Luz está en fase de Prueba.

(Fije el interruptor del control a la posición
de TIEMPO)

1. El Control de Luz puede estar detectando
animales pequeños o el trásito de au
tomóviles.

2. La Sensibilidad es demasiado alta.
duzca la sensibilidad).

3. El Control tiene prendido el temporizador

DUALBRITE®.

1. El detector se encuentra en un lugar relati­vamente oscuro. (Reubique el detector o
use la calibración de 3 hrs. ó 6 hrs.).

.

(Reapunte el detector).

(Re-

SINTOMA
La luz se queda

prendida con­tinuamente.

La luz se
prende y se
apaga.

-

La luz se prende
una vez y luego
permanece
apagada en la
fase Manual.

POSIBLE CAUSA

1. Un faro está colocado demasiado cerca
al detector o apunta a objetos cercanos
que hace que el calor active el detector.

(Reposicione la lámpara lejos del detector
o de los objetos cercanos).

2. El Control de Luz está apuntando hacia
una fuente de calor tal como un conducto
de aire, de secadora o hacia una superficie
con pintura brillante y que refleja el calor.
(Reposicione el detector).

3. El control de luz está en la Modo Manual.
(Cámbiela a Automática).

El calor o la luz de las lámparas pueden estar

1.
prendiendo y apagando el Control de Luz. (Re-
posicione las lámparas lejos del detector).

2. El calor que se refleja de otros objetos
pueden estar afectando al detector. (Re-
posicione el detector).

3. El Control de Luz está en fase de Prueba
y calentándose. (El prenderse y apagarse

es normal bajo estas condiciones. Apague
el Aumento).

1. El detector está detectando su propia luz.

(Reubique las lámparas para mantener
el área debajo del detector relativamente
oscura).

SERVICIO TÉCNICO

(No enviar los productos)

Si tiene algún problema por favor siga esta guía. Lo sentimos, pero no podemos contestar preguntas en español
por teléfono. Usted puede también escribir* a:

DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004

* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha de
compra y Lugar de compra.

No hay piezas de servicio disponibles para este producto

Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también tener otros derechos que varían
de estado a estado o de provincia a provincia.
Por un período de 10 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes defectuosas de fábrica o
mano de obra será corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia, bombillas, baterías, u otras partes
fungibles no están cubiertas por esta garantía. Los Servicios no autorizados o modificaciones del producto o de cualquier componente
que se provee invalidarán esta garantía en su totalidad. Esta garantía no incluye reembolso por inconveniencia, instalación, tiempo de
instalación, perdida de uso, servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por DESA Specialty Products™ y no se extiende a otros equipos o com
ponentes que el consumidor usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS, IN
CLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE COMERCIABILIDAD O QUE LOS PRODUCTOS SE
ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS
ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD POR
PARTE DE DESA SPECIALTY PRODUCTS™ POR CUALQUIER DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O CONSECUENTE,
INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos
estados o provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que la limitación o exclusión
arriba indicada puede que no se aplique a Ud. Para reclamos por la garantía se requiere la prueba de compra.

GARANTÍA LIMITADA A 10 AÑOS

-

-

8

598-1162-01
