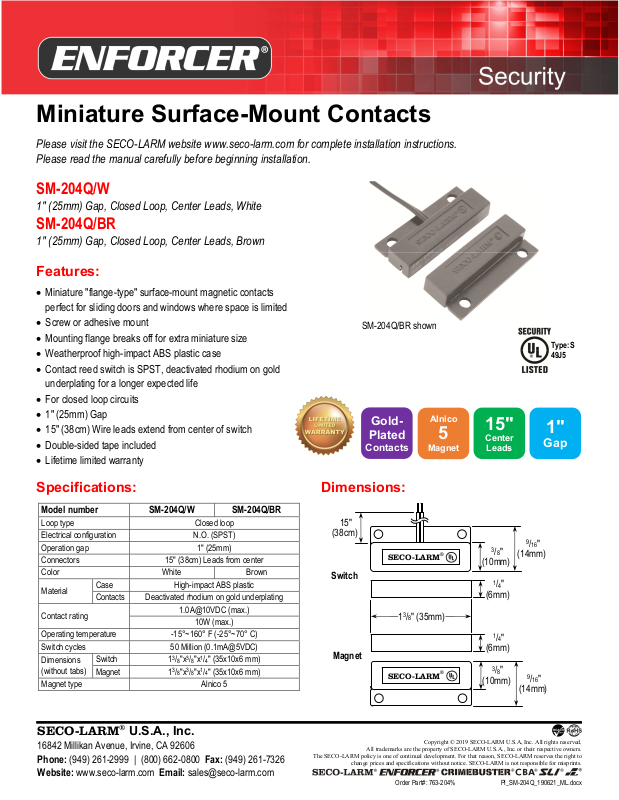

Seco-Larm SM-204Q-W Specsheet
A
p
Miniature Surface-Mount Contacts
Please visit the SECO-LARM website www.seco-larm.com for complete installation instructions.
Please read the manual carefully before beginning installation.
SM-204Q/W
1" (25mm) Gap, Closed Loop, Center Leads, White
SM-204Q/BR
1" (25mm) Gap, Closed Loop, Center Leads, Brown
Features:
Miniature "flange-type" surface-mount magnetic contacts
perfect for sliding doors and windows where space is limited
Screw or adhesive mount
Mounting flange breaks off for extra miniature size
Weatherproof high-impact ABS plastic case
Contact reed switch is SPST, deactivated rhodium on gold
underplating for a longer expected life
For closed loop circuits
1" (25mm) Gap
15" (38cm) Wire leads extend from center of switch
Double-sided tape included
Lifetime limited warranty
ecifications:
S
Model number SM-204Q/W SM-204Q/BR
Loop type Closed loop
Electrical configuration N.O. (SPST)
Operation gap 1" (25mm)
Connectors 15" (38cm) Leads from center
Color White Brown
Material
Contact rating
Operating temperature -15°~160° F (-25°~70° C)
Switch cycles 50 Million (0.1mA@5VDC)
Dimensions
(without tabs)
Magnet type
Case High-impact ABS plastic
Contacts Deactivated rhodium on gold underplating
1.0A@10VDC (max.)
10W (max.)
3
Switch 1
Magnet 13/8″x3/8″x1/4" (35x10x6 mm)
/8″x3/8″x1/4" (35x10x6 mm)
lnico 5
Dimensions:
15″
(38cm)
Switch
Magnet
SM-204Q/BR shown
Gold-
Alnico
Plated
Contacts
SECO-LARM®
SECO-LARM®
Magnet
13/8″ (35mm)
5
15"
Center
Leads
3/8″
(10mm)
1/4″
(6mm)
1/4″
(6mm)
3/8″
(10mm)
9/16″
(14mm)
9/16″
(14mm)
Type: S
49J5
1"
Gap
SECO-LARM® U.S.A., Inc.
16842 Millikan Avenue, Irvine, CA 92606
Phone: (949) 261-2999 | (800) 662-0800 Fax: (949) 261-7326
The SECO-LARM policy is one of continual development. For that reason, SECO-LARM reserves the right to
All trademarks are the property of SECO-LARM U.S.A., Inc. or their respective owners.
change prices and specifications without notice. SECO-LARM is not responsible for misprints.
Website: www.seco-larm.com Email: sales@seco-larm.com
Order Part#: 763-204% PI_SM-204Q_190621_ML.docx
Copyright © 2019 SECO-LARM U.S.A, Inc. All rights reserved.
Q
(
A
p
Miniatura de Montaje Superficial Contactos
Magnéticos
Por favor visite el sitio web de SECO-LARM www.seco-larm.com para obtener instrucciones de instalación completas.
Por favor lea el manual antes de usar el equipo.
SM-204Q/W 1" (25mm) Brecha, Lazo Cerrado, Cables del Centro, Blanco
SM-204
Características:
Contactos magnéticos de "montaje en superficie" en miniatura,
perfectos para puertas corredizas y ventanas donde el espacio es
limitado
Montaje de tornillo o adhesivo (cinta adhesiva incluida)
La brida de montaje se rompe para obtener un tamaño extra en
miniatura
Caja de plástico ABS resistente a la intemperie de alto impacto
El interruptor de lengüeta de contacto es SPST, rodio desactivado
en la capa inferior de oro para una vida útil más larga
Brecha de 1" (25 mm)
Los cables de 15" (38 cm) se extienden desde el centro del
interruptor
Para circuitos cerrados
Tornillos de montaje incluido
Garantía limitada de por vida
/BR 1"
25mm) Brecha, Lazo Cerrado, Cables del Centro, Café
SM-204Q/BR mostrado
Contactos
Chapados
en Oro
Imán
Alnico
5
Cables del
15"
Centro
Brecha de
1"
Type: S
49J5
Es
ecificaciones:
Model SM-204Q/W SM-204Q/BR
Tipo de circuito Lazo Cerrado
Configuración eléctrica N.A. (SPST)
Brecha de Operación 1" (25mm)
Connectores 15" (38cm) cables desde el centro
Color Blanco Café
Material
Puntuación de contactos
Temperatura -15°~160° F (-25°~70° C)
Ciclos de conmutación 50 Milliones (0.1mA@5V C.C)
Dimensiones
(sin solapas)
Tipo de imán
Caja Plástico ABS de Alto Impacto
Contactos Rodio desactivado en chapado de oro
1.0A@10V C.C. (max.)
10W (max.)
3
Interruptor 1
Imán 13/8″x3/8″x1/4" (35x10x6 mm)
/8″x3/8″x1/4" (35x10x6 mm)
lnico 5
SECO-LARM® U.S.A., Inc.
16842 Millikan Avenue, Irvine, CA 92606
Phone: (949) 261-2999 | (800) 662-0800 Fax: (949) 261-7326
Website: www.seco-larm.com Email: sales@seco-larm.com
Order Part#: 763-204% PI_SM-204Q_190621_ML.docx
Dimensiones:
15″
(38cm)
SECO-LARM®
Interruptor
13/8″ (35mm)
Imán
SECO-LARM®
La póliza de SECO-LARM es de desarrollo y mejora continua. Por esa razón, SECO-LARM se reserva el derecho de cambiar
Todas la marcas comerciales son propiedad de SECO-LARM U.S.A., Inc.o sus respectivos propietarios.
las especificaciones y los precios sin previo aviso. SECO-LARM tampoco es responsable de errores de impresión
Copyright © 2019 SECO-LARM U.S.A, Inc. Todos los derechos reservados.
3/8″
(10mm)
1/4″
(6mm)
1/4″
(6mm)
3/8″
(10mm)
9/16″
(14mm)
9/16″
(14mm)
.
