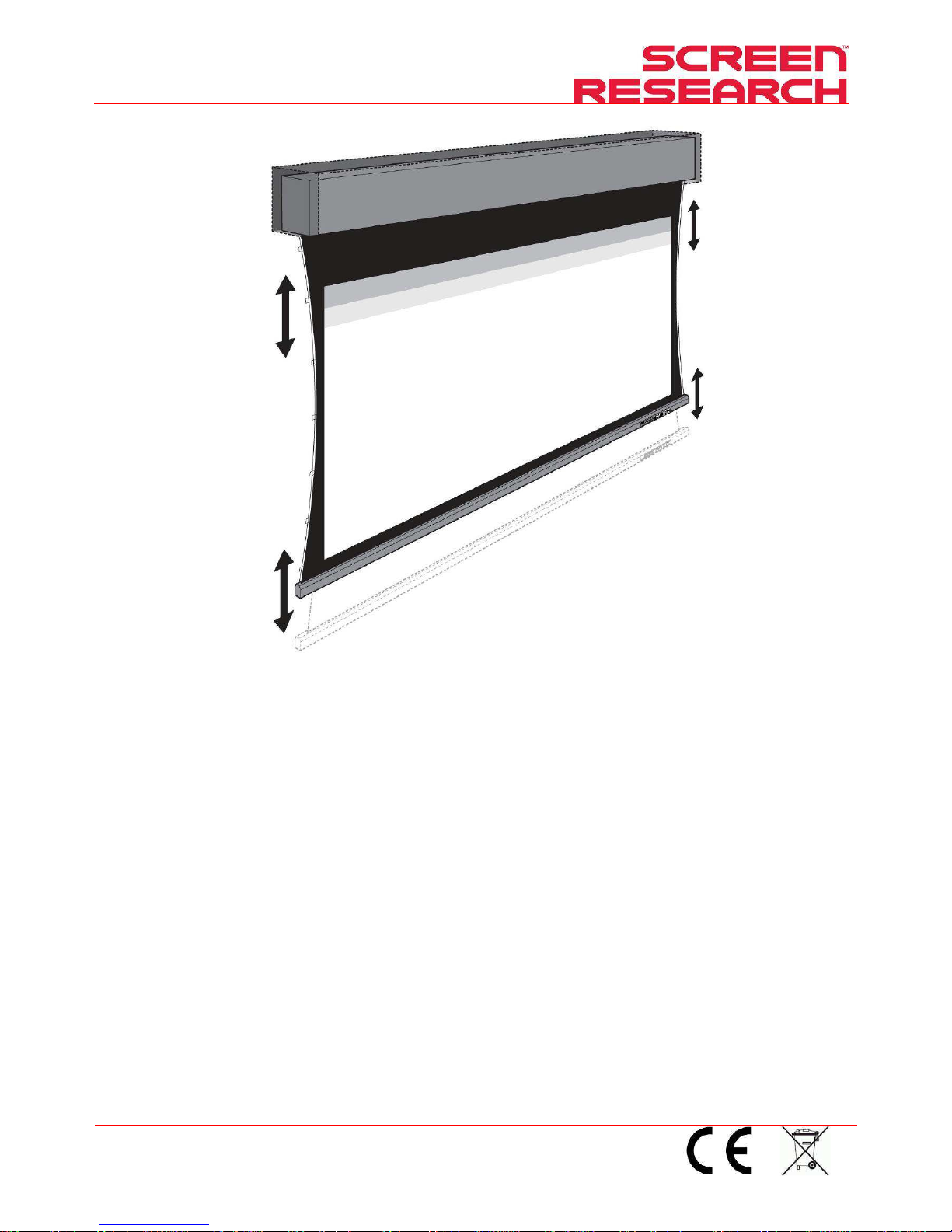

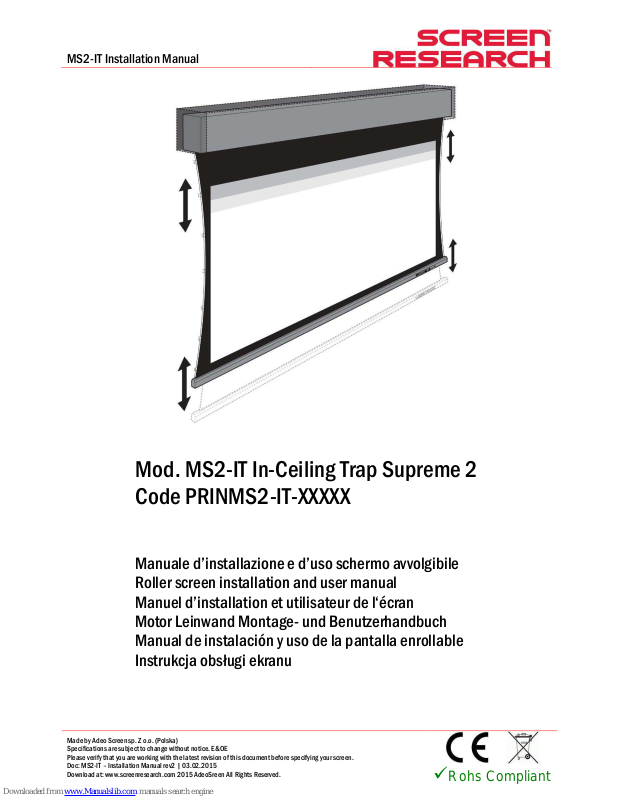

Screen Research MS2-IT Installation Manual

Page 1

MS2-IT Installation Manual

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE Please verify that you are working with the latest revision of this document before specifying your screen. Doc: MS2-IT – Installation Manual rev2 | 03.02.2015 Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.



Rohs Compliant

Mod. MS2-IT In-Ceiling Trap Supreme 2 Code PRINMS2-IT-XXXXX

Manuale d’installazione e d’uso schermo avvolgibile Roller screen installation and user manual Manuel d’installation et utilisateur de l‘écran Motor Leinwand Montage- und Benutzerhandbuch Manual de instalación y uso de la pantalla enrollable Instrukcja obsługi ekranu

Page 2

ITALIANO - Manuale d’uso schermo

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Please verify that you are working with the latest revision of this document before specifying your screen. Doc: MS2-IT – Installation Manual rev2 | 03.02.2015 Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Page 2

01 01

01 INTRODUZIONE

INTRODUZIONEINTRODUZIONE

INTRODUZIONE

Il presente manuale è parte integrante del prodotto e la sua lettura e comprensione sono di fondamentale importanza per la sicurezza . In esso sono descritte le norme e le modalità di impiego che consentiranno al cliente un co rretto e sicuro uso dello schermo. Il manuale deve sempre accompagnare il prodotto e va c ustodito con cura in luogo idoneo a garantirne l’integrità fisica e facilmente accessibile a c hiunque sia autorizzato alla sua consultazione. Ogni utilizzatore del prodotto è respo nsabile della salvaguardia del manuale. L’utilizzatore è inoltre responsabile del controllo della funz ionalità dello schermo e della riparazione o sostituzione di parti soggette ad usura che potrebbero causare danni. Le immagini contenute in questo manu ale hanno lo scopo di descrivere in maniera dettagliata funzioni, caratteristiche o procedure. Tut tavia possono differire per il tipo di modello rappresentato, questo non comporta modif iche al significato descrittivo dell’immagine.

02 02

02 CARATTERISTICHE GENERALI DEL PRODOTTO

CARATTERISTICHE GENERALI DEL PRODOTTOCARATTERISTICHE GENERALI DEL PRODOTTO

CARATTERISTICHE GENERALI DEL PRODOTTO

Lo schermo prodotto è costruito in conform ità con le disposizioni delle seguenti direttive CE: 2006-95-CE LDV Bassa tensione

2004-108-CE EMC Compatibil ità elettromagnetica 1999-05-CE R&TTE Apparecch iature radio e terminali di telecomunicazione 2005-32-CE CONSUMI Eco de sign 2011-65-CE ROHS Sostanze p ericolose 2002-96-CE RAEE Trattamento rifi uti

2001-95-CE SICUREZZA Prodotti s icuri Lo schermo descritto nel presente manuale deve essere utilizzato solo ed esclusivamente come supporto per la videoproiezione. Quals iasi altro uso non previsto da questo manuale, non è acconsentito. Lo schermo contiene uno o più tessuti di pr oiezione in PVC plastificato senza cadmio oppure in FIBRA di VETRO impregnata di PVC plastific ato, ogni tessuti può essere classificato di categoria:

- M1 o M2 s econdo la regolament azione Francese (LNE Laboratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet -

WARRINGTONFIRE GENT Laboratoire de

métrologie et d’essais – IFTH Laboratoire a ccreditè )

- B1 o B2 secondo la regolamentazione Tedesca (LNE Laboratoire national de métrologie et d’essais – SME Centr e de recherches du Bouchet -

WARRINGTONFIRE G ENT Laboratoire national d e

métrologie et d’essais)

- UL94HB secondo la regolamentazione deg li Stati Uniti D’America (THE GOVMARK Organization, Inc.)

Poiché non esiste ancora a livello europeo una armonizzazione tra le varie normative nazionali di classificazione si esplicita che la classe M1 francese corrisponde a materiale non infiammabile e

classificazione M2 corrisponde a mater iale non facilmente infiammabile.

03 03

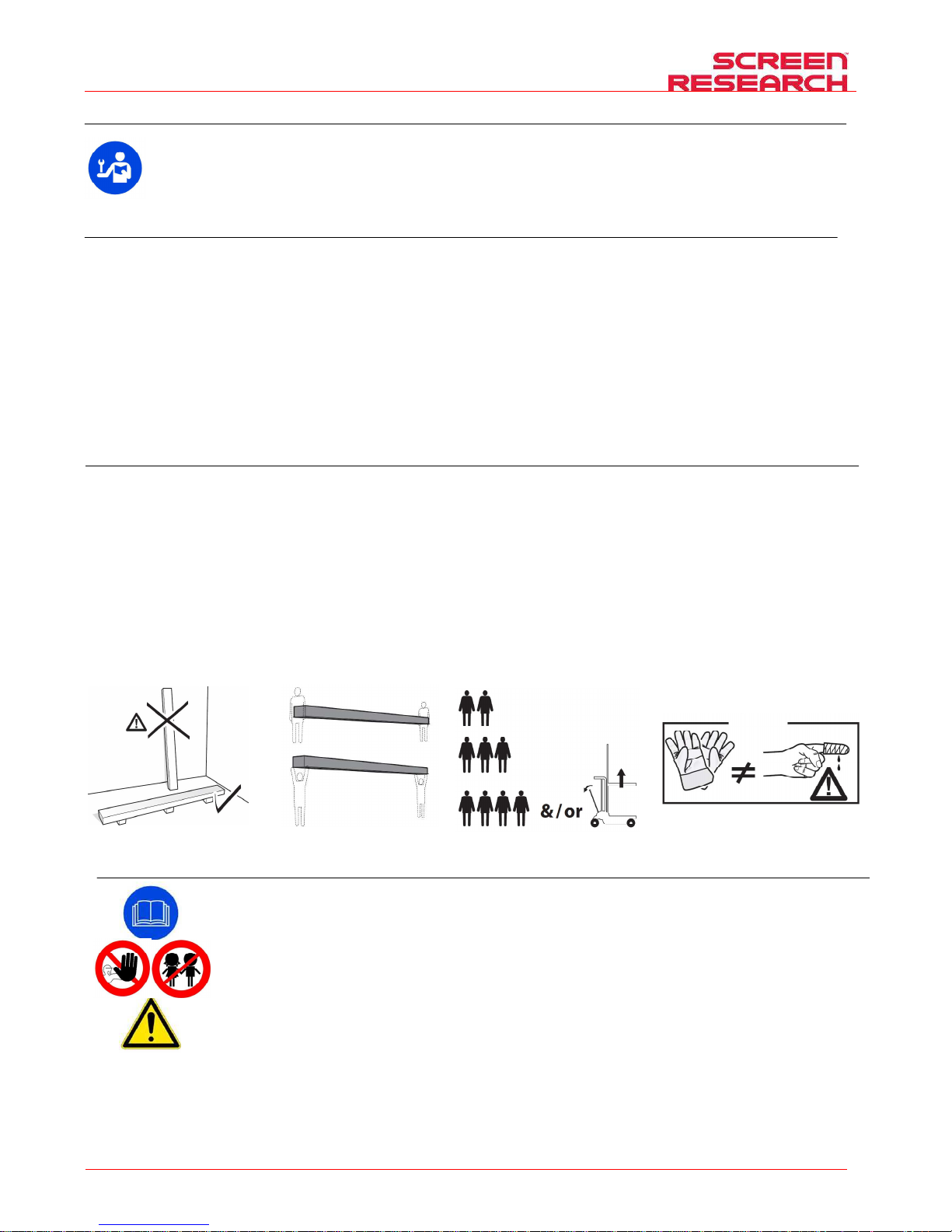

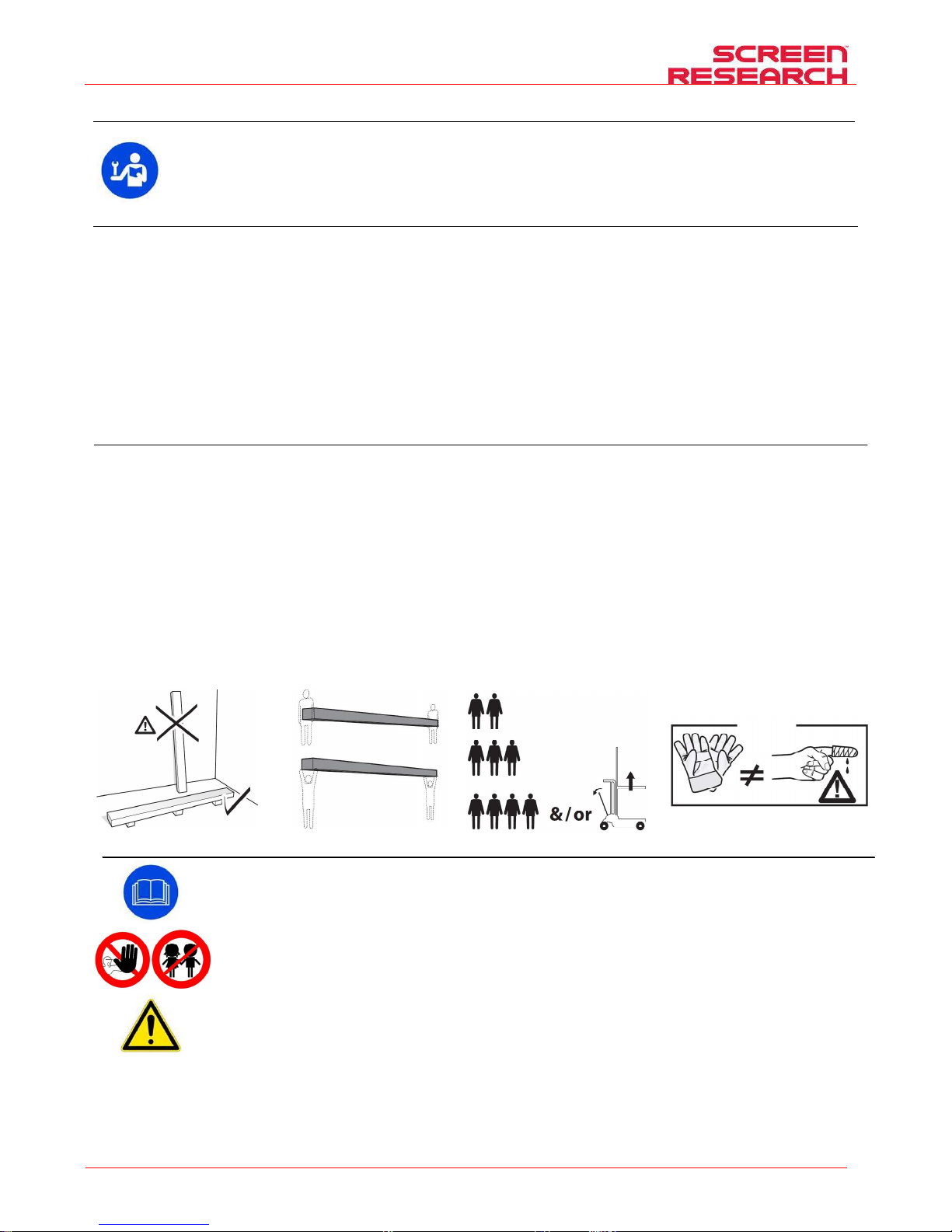

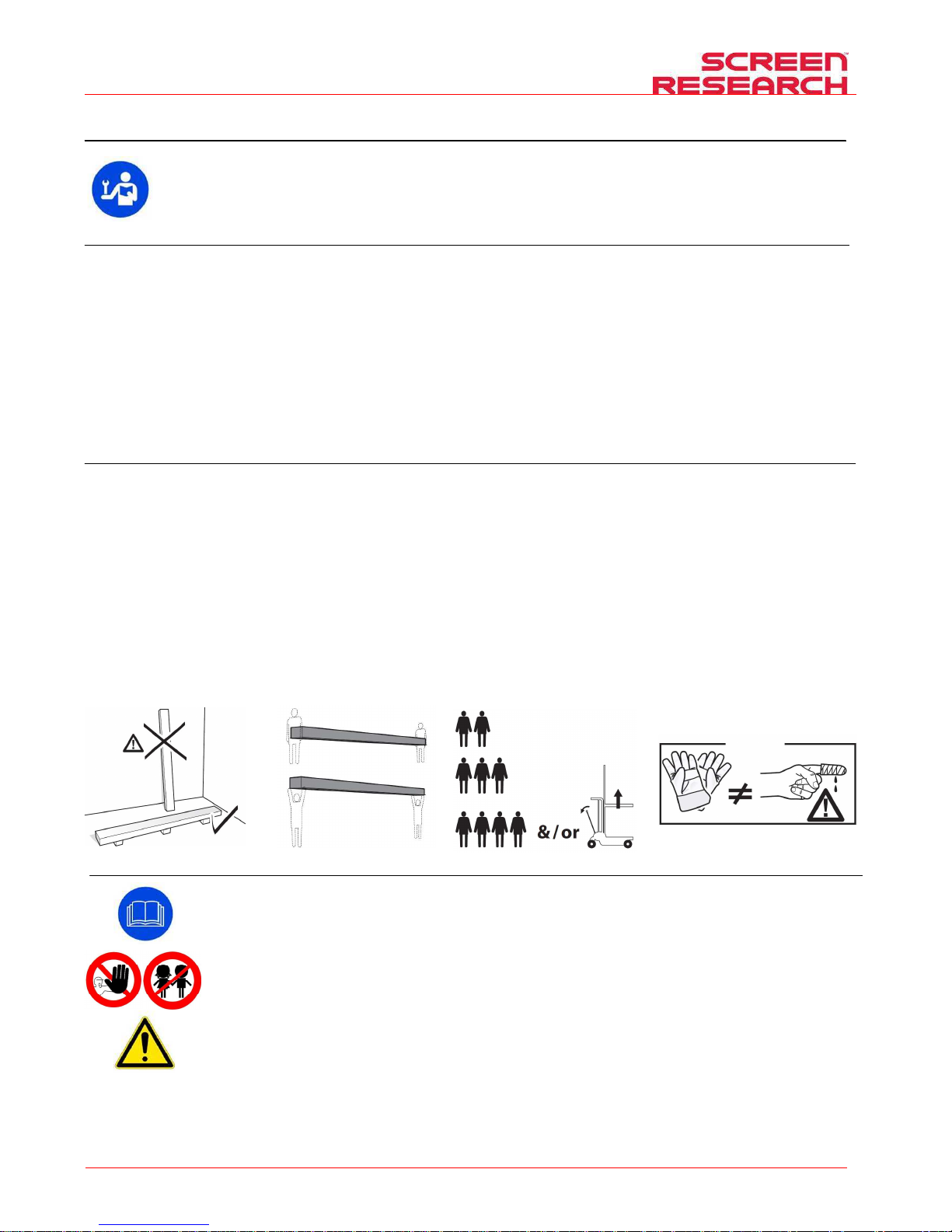

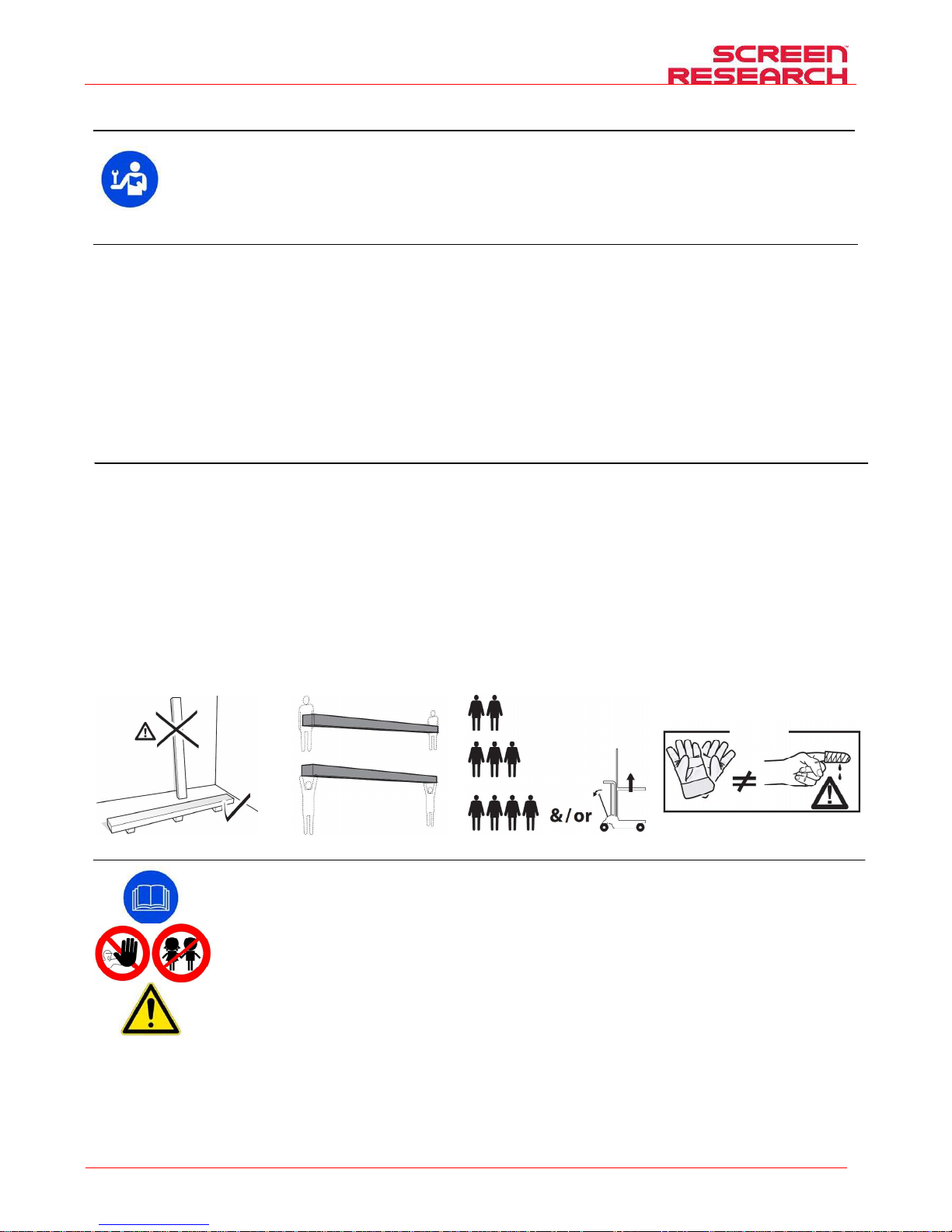

03 DISIMBALLO DELLO SCHERMO

DISIMBALLO DELLO SCHERMODISIMBALLO DELLO SCHERMO

DISIMBALLO DELLO SCHERMO E MOVIMENTAZIONE PRODOTTO

E MOVIMENTAZIONE PRODOTTOE MOVIMENTAZIONE PRODOTTO

E MOVIMENTAZIONE PRODOTTO

Assicurarsi che nessuna parte dello schermo sia stata danneggiata durante il trasporto. In caso di anomalia comunicarlo tempestivamente al rivenditore . Verificare che siano presenti tutti gli accessori per tipo di schermo descritti nel manuale.

-(1) n°1 Istruzioni

-(2) n° 2 Staffe scorrevoli (incluse 4 viti M8x25mm e 4 dadi M8)

-(3) n°1 Brugola – 2,5 mm

-(4) n°1 Brugola – 3 mm

-(5) n°1 Brugola – 5 mm

-(6) n°1 Taglierino

-(7) n°1 Gancio per rimozione collare di sicu rezza del motore

-(8) )n°1 set collari in plastica

-(8) n°1 Set connettori motorea 5 pins

-(9) n°1 Set MCS connettori motore (se prev isto)

-(10) n°1 MCS (se previsto)

-(11) n°1 cavo con spina elettrica e commu tatore (Viti e tasselli nonn inclusi)

ATTENZIONE

ATTENZIONEATTENZIONE

ATTENZIONE non usare taglierini o ogget ti appuntiti per aprire l'imballo, utilizzare sempre guanti di protezione durante l’apertura dell’imballo e l’installa zione o movimentazione del prodotto. Movimentare e installare il prodotto minimo in due tre o qu attro persone in base al peso del prodotto (val ori di riferimento per carico propersona: 25kg maschio - 15kg femmina). In caso di pesi superiori si raccomanda di utilizzare attrezzatura di sollevamente spec ifica.

04 04

04 NORME GENERALI DI SICUREZZA

NORME GENERALI DI SICUREZZANORME GENERALI DI SICUREZZA

NORME GENERALI DI SICUREZZA

Assicurarsi sempre di av er letto e compreso bene le istruzioni e le avvertenze contenute in questo manuale prima di iniziare ad utilizzare il prodotto e di effettuarne qualsiasi intervento di manutenzione.

- Divieto assoluto di installare gli schermi sopra zone di possibile transito di persone. Controllare, prima e durante l’utilizzo, che lo schermo non generi situazioni pericolose.

- Non manomettere, togliere o danneggiare nessun elemento o parte dello schermo.

- Non eseguire mai operazioni di manutenzione sullo schermo con motore acceso (Per una maggior sicurezza, togliere l’alimentazione).

- Divieto assoluto di utilizzo del prodotto ai bambini. Divieto assoluto di far avvicinare i bambini allo schermo durante il suo movimento. Ogni schermo è coperto da garanzia, la cui validità dipende dall’effettivo rispetto ed esecuzione delle istruzioni contenute in questo manuale.

ATTENZIONE:

ATTENZIONE:ATTENZIONE:

ATTENZIONE: I kit di installazione di ogni schermo, non contengono viti e tappi ad espansione per il fissaggio alle pareti/soffitti. L’installatore è responsabile della scelta adeguata di viti e sistemi di fissaggio, in base alle differenti tipologie di materiale delle pareti o soffitti alle quali deve installare lo schermo. Un’installazione errata può compromettere la sicurezza delle persone che useranno il prodotto, il produttore non è responsabile per danni a cose o persone causati da installazione errata, uso improprio dello schermo, scarsa o insufficiente manutenzione. Il produttore non è responsabile di problemi legati ad errori di installazione. Se necessario contattate il nostro ufficio tecnico per eventuali chiarimenti. L’installazione dello schermo, i collegamenti elettrici e le verifiche in caso di malfunzionamento degli avvolgimenti motorizzati devono essere effettuati dal rivenditore autorizzato o da personale competente e a conoscenza dei rischi che può presentare l’energia elettrica. Il cavo di collegamento non può essere sostituito. Se il cavo è danneggiato lo schermo deve essere sostituito. La manomissione dei fine corsa o la foratura del sigillo posto sopra i fori comporta la decadenza della garanzia. FINITO IL MONTAGGIO DELLO SCHERMO SULLE STAFFE E’ OBBLIGATORIO VERIFICARE LA PERFETTA ORIZZONTALITA’ PRIMA DELL’UTILIZZO.

Page 3

ITALIANO - Manuale d’uso schermo

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 3

05 05

05 AVVERTENZE E PRECAUZIONI PER L’UTILIZZO

AVVERTENZE E PRECAUZIONI PER L’UTILIZZOAVVERTENZE E PRECAUZIONI PER L’UTILIZZO

AVVERTENZE E PRECAUZIONI PER L’UTILIZZO

Gli schermi sono indicati per utilizzi in ambienti interni con condizioni di temperatura (20 - 25 °C) ed umidità normali. Particolari precauzioni vanno adottate per utilizzi in ambienti esterni, soprattutto in riferimento alle condizioni di temperatura e polverosità degli stessi. Non lasciare esposto per lunghi periodi il telo di proiezione alla luce solare per prevenire l’ingiallimento dello stesso (verificare anche che, a causa dell’ esposizione alla luce solare, lo schermo non raggiunga i livelli di temperatura sopra indicati). Poiché il materiale di cui è composto il telo di proiezione (PVC) tende a caricarsi elettrostaticamente, una presenza eccessiva di polveri nell’ ambiente di proiezione può provocare un degrado delle qualità ottiche del telo a causa della deposizione delle polveri per attrazione elettrostatica (vedi anche pulizia del telo di proiezione). ATTENZIONE:

ATTENZIONE:ATTENZIONE:

ATTENZIONE: Non forzare manualmente la fuoriuscita del telo perché potrebbe provocare danni al motore o il distacco del cassonetto di contenimento dalle staffe di fissaggio. Non permettere ai bambini di giocare con i dispositivi di comando fissi. Tenere i telecomandi lontano dai bambini. Osservare lo schermo in movimento e tenere lontane le persone finché lo schermo non sia completamente chiuso. E’ v ietato, bloccare, impedire e forzare il movimento dello schermo, aggrapparsi o dondolarsi , aggiungere o applicare qualunque oggetto al telo o fondale, modificare la struttura dello schermo; in quanto potrebbe causare danni al sistema di avvolgimento con conseguenti danni a cose e persone.

06 06

06 PULIZIA MANUTENZIONE

PULIZIA MANUTENZIONEPULIZIA MANUTENZIONE

PULIZIA MANUTENZIONE

Lo schermo e i tessuti di proiezione degli schermi son o delicati, quindi bisogna prestare particolare attenzione e seguire le seguenti istruzioni per la loro pulizia: Non utilizzare mai solventi, prodotti chimici o abrasivi o st rumenti appuntiti per pulire la superfice. Evitare qualsiasi contatto con altri materiali (vernici, inch iostri ect) in quanto potrebbe essere impossibile rimuoverli dal tessuto. TESSUTI DI PROIEZIONE CLEARPIX

TESSUTI DI PROIEZIONE CLEARPIXTESSUTI DI PROIEZIONE CLEARPIX

TESSUTI DI PROIEZIONE CLEARPIX: Usare u n panno morbido, pulito, inumidito utilizzandolo sempre con movimenti che partono dal centro dell’area di proiezione verso i lati esterni. E’ acconsentito utilizzare un spazzola installata su aspirapolvere solo se le setol e sono morbide e perfettamente pulite. TESSUTI DI PROIEZIONE SOLIDPIX, MULTI

TESSUTI DI PROIEZIONE SOLIDPIX, MULTITESSUTI DI PROIEZIONE SOLIDPIX, MULTI

TESSUTI DI PROIEZIONE SOLIDPIX, MULTI PIX, PERFPIX

PIX, PERFPIXP IX, PERFPIX

PIX, PERFPIX: Per pulire telo di proiezione, utilizzare un pa nno morbido, pulito, inumidito, eventualmente abbinato con detergenti a base neutra o alcool. Poiché dopo la pulizia potrebbe verificarsi che il telo si carichi di elett ricità statica, a causa dello sfregamento con il panno, si consiglia di passare, con un panno pulito, un liquido antistatico sul telo per ev itare che la polvere venga nuovamente attratta dallo stesso. PROFILI GENERICI:

PROFILI GENERICI:PROFILI GENERICI:

PROFILI GENERICI: Per pulire il profilo spolverare util izzando un panno morbido pulito ed eventualmente dei detergenti non aggressivi. PROFILI VELLUTATI

PROFILI VELLUTATIPROFILI VELLUTAT I

PROFILI VELLUTATI: Per pulire il profilo spolverare util izzando un panno morbido pulito o spazzole con sedole morbide e antistatiche. E’ acconsentito utilizzare un spazzo la installata su aspirapolvere solo se le setole sono morbide e perfettamente pulite.

STRUTTURA e STAFFE DI FISSAGGIO

STRUTTURA e STAFFE DI FISSAGGIOSTRUTTURA e STAFFE DI FISSAGGIO

STRUTTURA e STAFFE DI FISSAGGIO: E’ obb ligatorio verificare periodicamente lo stato del prodotto e la tenuta delle sue staffe di fissaggio. In caso di presenza di deformazioni, lacerazioni o cedimenti strutturali di staffe viti o componenti del prodotto, è obb ligatorio mettere immediatamente in sicurezza la zona circostante lo schermo, per evitare qualsiasi tipo di danno a cose e pers one. Successivamente è obbligatorio provvedere all’immediata sosituzione de l presunto componente difettoso e al ripristino del prodotto.

07 07

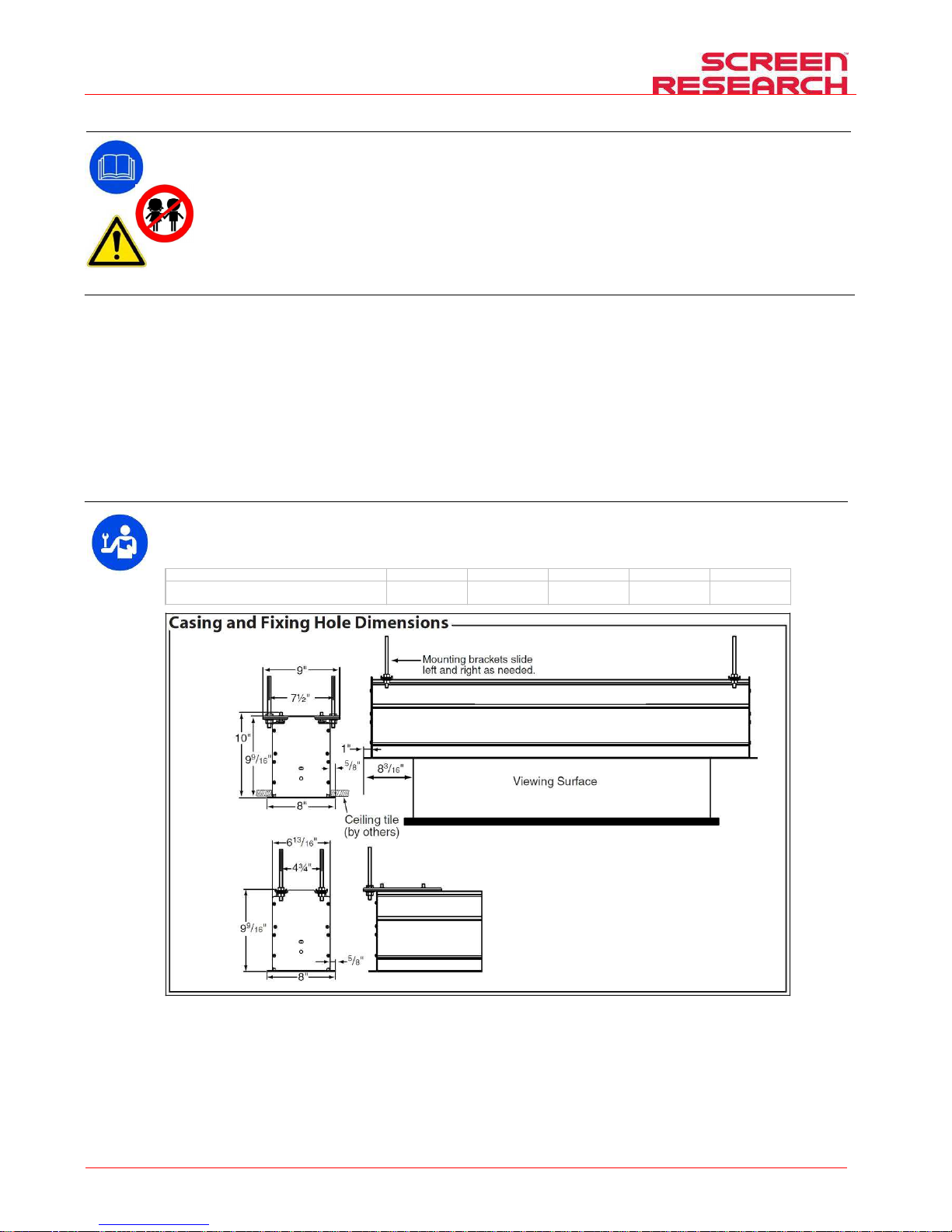

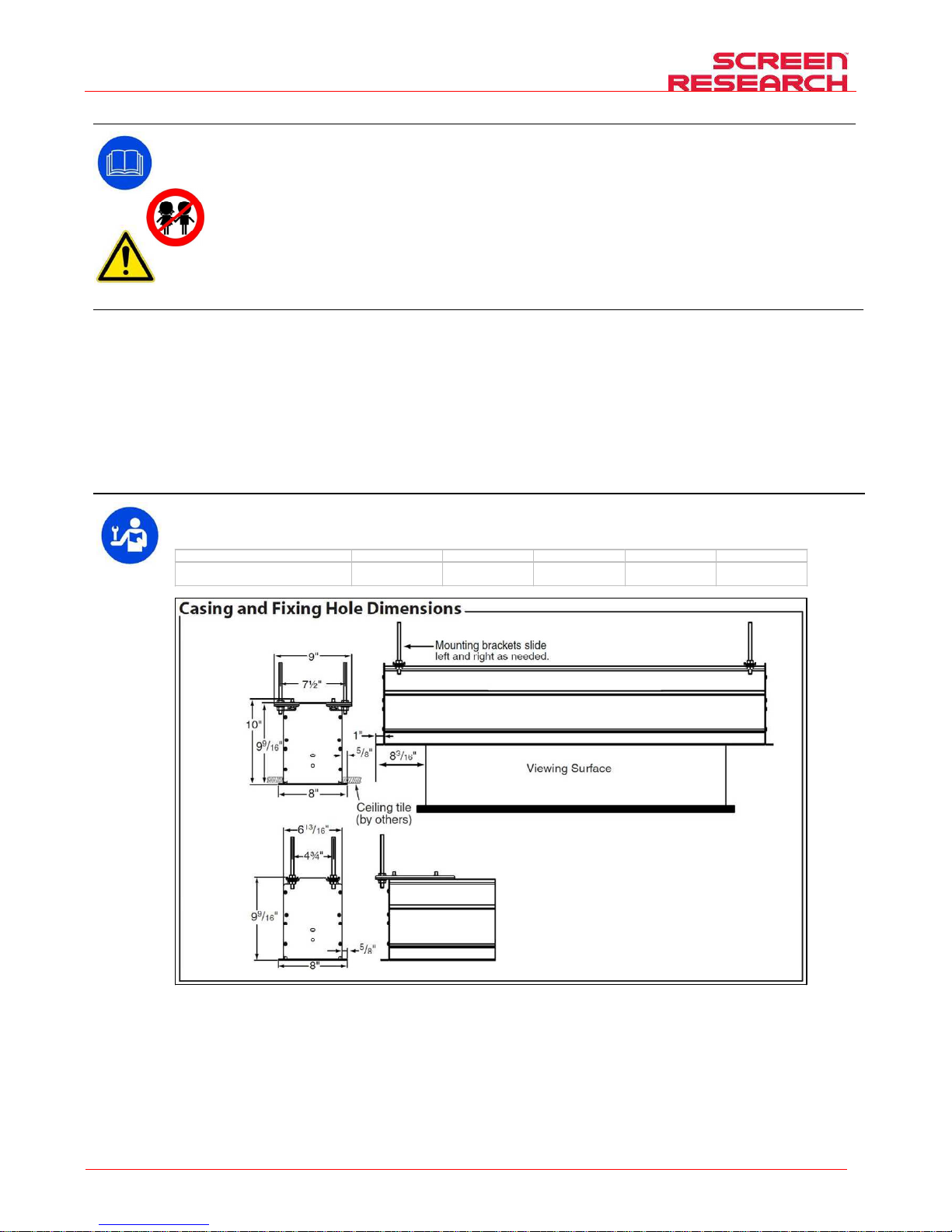

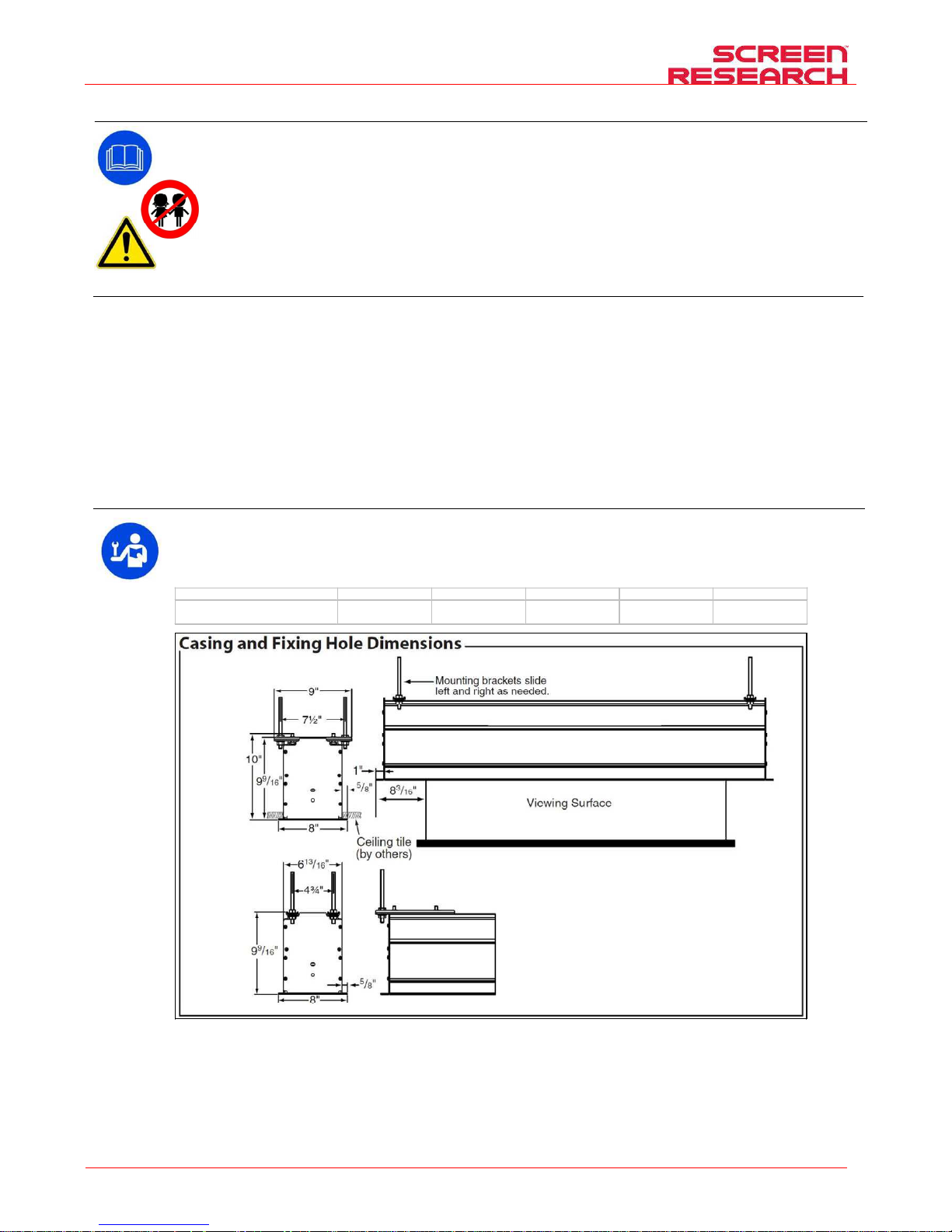

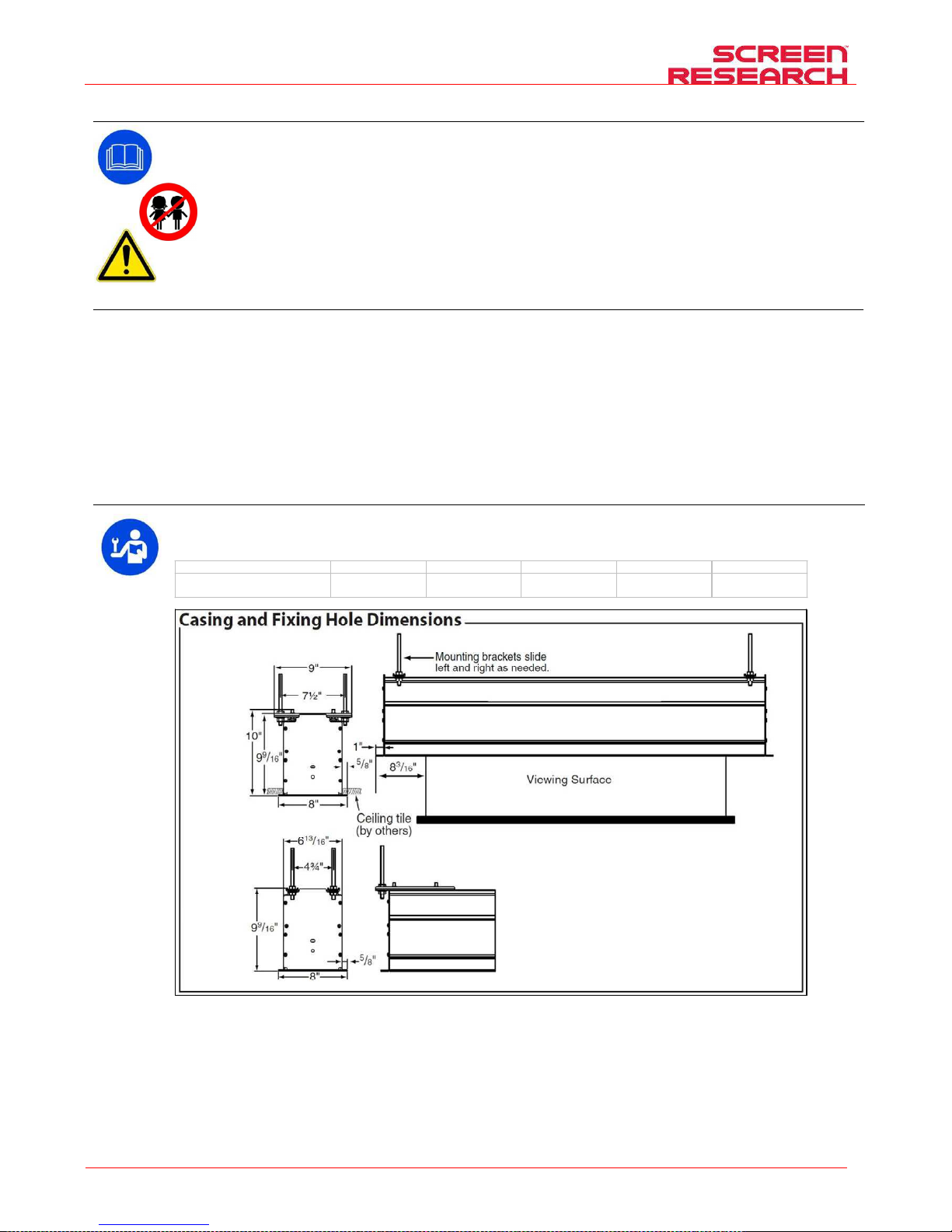

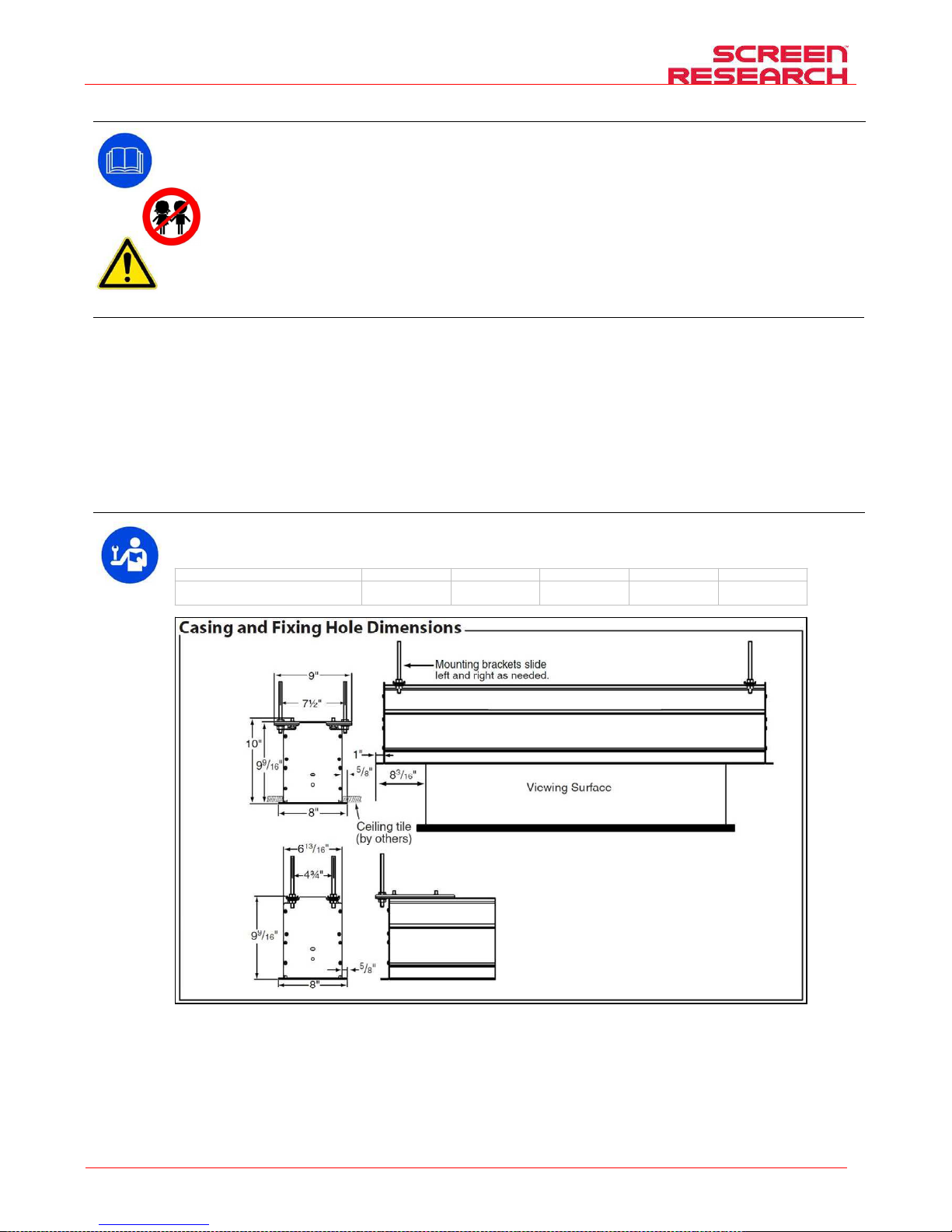

07 ISTRUZIONI PER L’INSTALLAZIONE

ISTRUZIONI PER L’INSTALLAZIONEISTRUZIONI PER L’INSTALLAZIONE

ISTRUZIONI PER L’INSTALLAZIONE

ATTENZIONE:

ATTENZIONE:ATTENZI ONE:

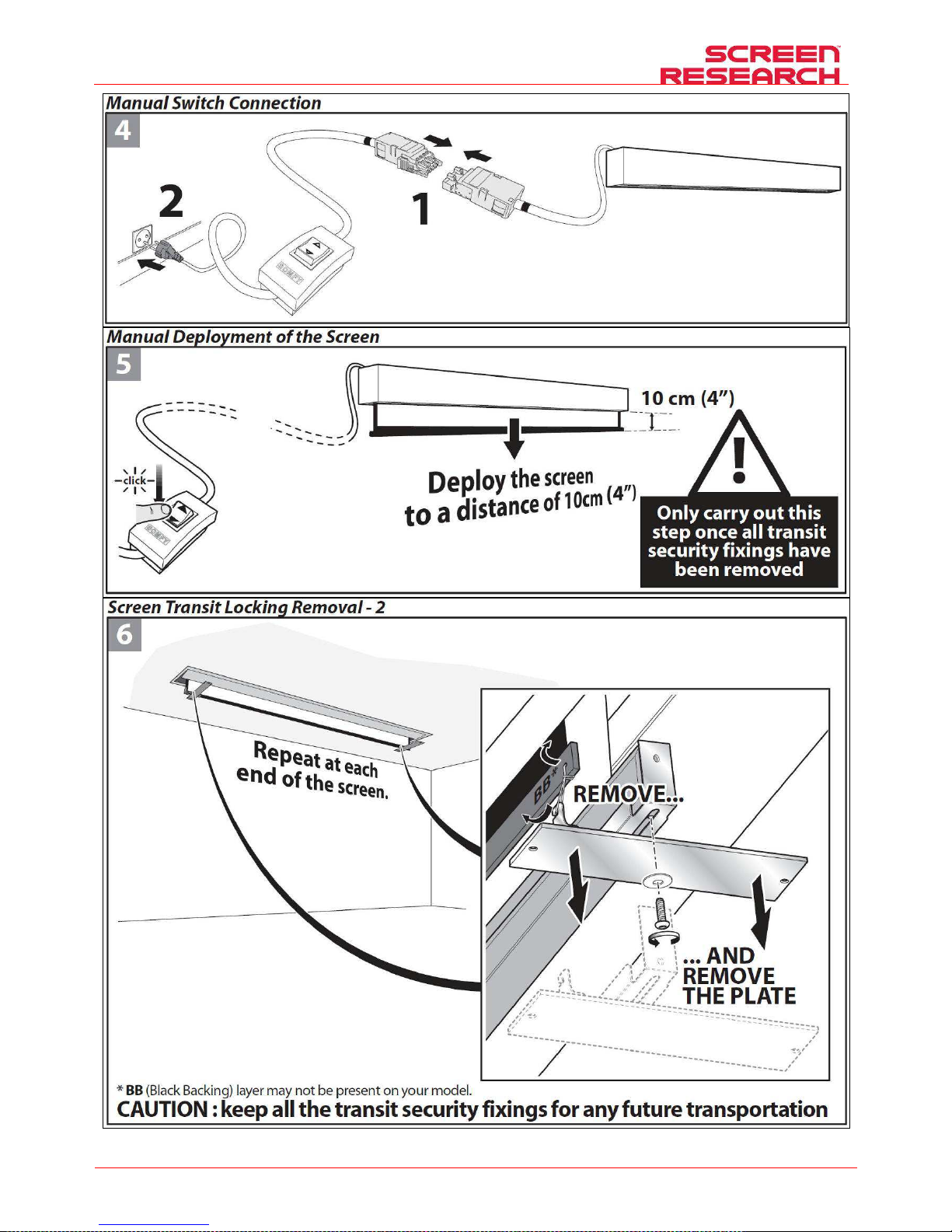

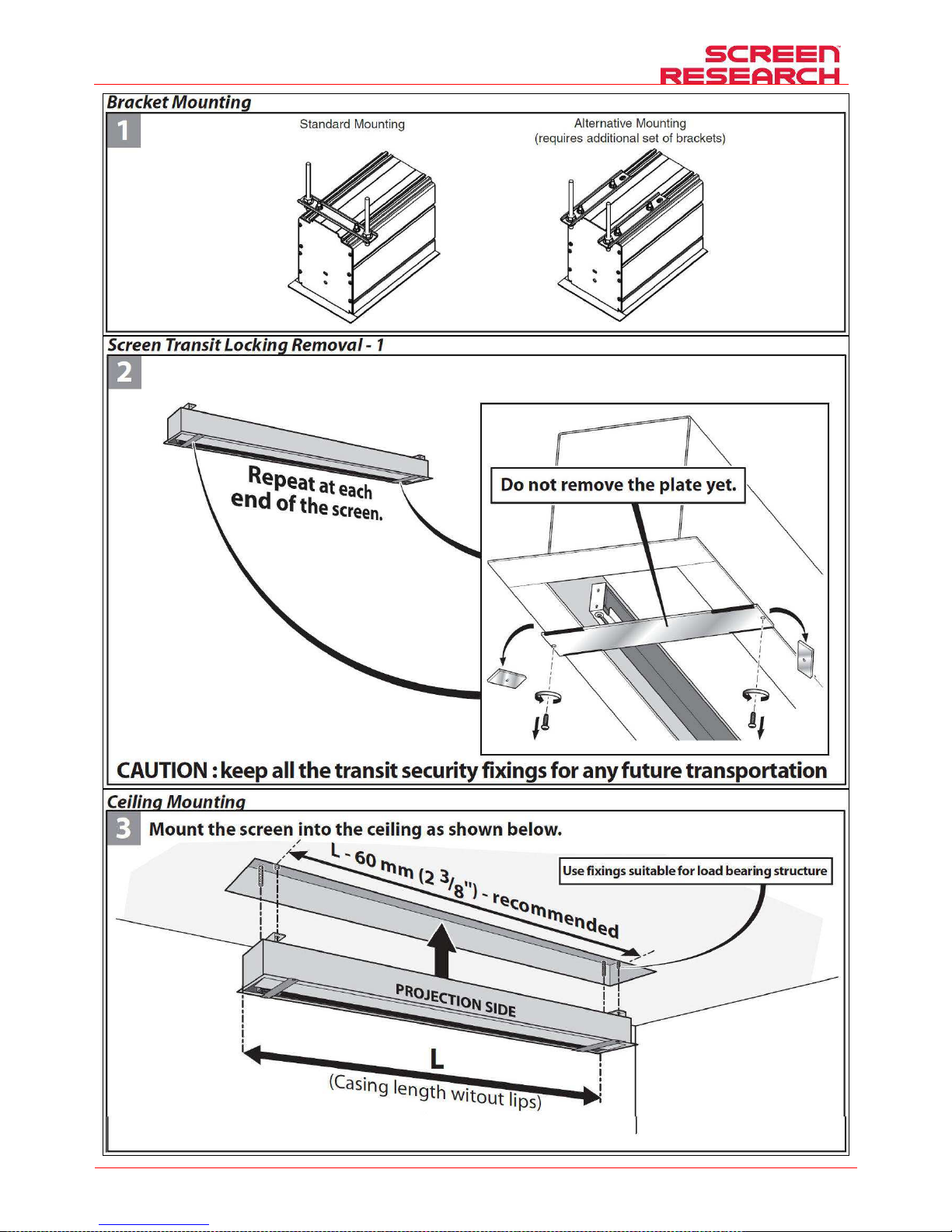

ATTENZIONE: Vedi immagini nelle ultime pagine di questo manuale. E’ assolutamente vietato installare lo schermo su pareti mobili o cavi instabili, le st affe devono essere applicate su superfici che garantiscono nel tempo la distanza fra una staffa e l’altra. che garantiscono nel tempo la distanza fra una staffa e l’altra. L’installazione dello schermo deve essere eff ettuato con viti e tasselli adeguati al peso e alla tipologia di parete o soffitto sulle quali si vuole fissare le staffe, prima d i incominciare l’installazione scegliete il tipo di tassello o fissaggio seguendo lo schema seguente:

Schermo con larghezza area di proiezio ne fino a pollici

Schermo con larghezza area di proiezio ne fino a polliciSchermo con larghezza area di proiezio ne fino a pollici

Schermo con larghezza area di proiezio ne fino a pollici

8080

9090

9696

100

100100

100

110

110110

110

Peso complessivo da

Peso complessivo daPeso complessivo da

Peso complessivo da considerare

considerare considerare

considerare

Kg 5

Kg 5Kg 5

Kg 5

2222

–––– lbs 114

lbs 114lbs 114

lbs 114

Kg 5

Kg 5Kg 5

Kg 5

6666

–––– lbs 124

lbs 124lbs 124

lbs 124

Kg Kg

5858

–––– lbs 1

lbs 1lbs 1

lbs 128

2828

Kg Kg

6666

0000

–––– lbs

lbs lbs

lbs 132

132132

132

Kg Kg

6565

–––– lbs

lbs lbs

lbs 14

1414

142222

Page 4

ITALIANO - Manuale d’uso schermo

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 4

09 09

09 IDENTIFICAZIONE TIPO MOTORE

IDENTIFICAZIONE TIPO MOTOREIDENTIFICAZIONE TIPO MOTORE

IDENTIFICAZIONE TIPO MOTORE –––– CARATTERISTICHE

CARATTERISTICHE CARATTERISTICHE

CARATTERISTICHE –––– COLLEGAMENTO ELETTRICO

COLLEGAMENTO ELETTRICOCOLLEGAMENTO ELETTRICO

COLLEGAMENTO ELETTRICO

Il tipo di motore installato sul prodotto è identificato sull’ etichetta riportante il logo CE e applicata su ogni prodotto, all’apertura dell’imballo si prega di controllare tale etichetta e di identi ficare il modello corretto di motore per effettuare la corretta installazione e il corretto cablaggio. Nel caso in cui la potenza del motore non corrispondesse alla potenza della linea elettrica del luogo di insta llazione, si prega di contattare un tecnico elettricista e fornirsi di un corretto trasformatore di corrente e Hz.

230V 50Hz

230V 50Hz230V 50Hz

230V 50Hz

Caratteristiche Motore

Caratteristiche MotoreCaratteristiche Motore

Caratteristiche Motore

Frequenza: ~Hz50

Potenza: 120W

Coppia: 6Nm

Velocità: 32Rpm

N° cicli massimi: 2

Resistenza meccanica:

secondo norma EN14202

T° di funzionamento:

da –20 a +55 °C

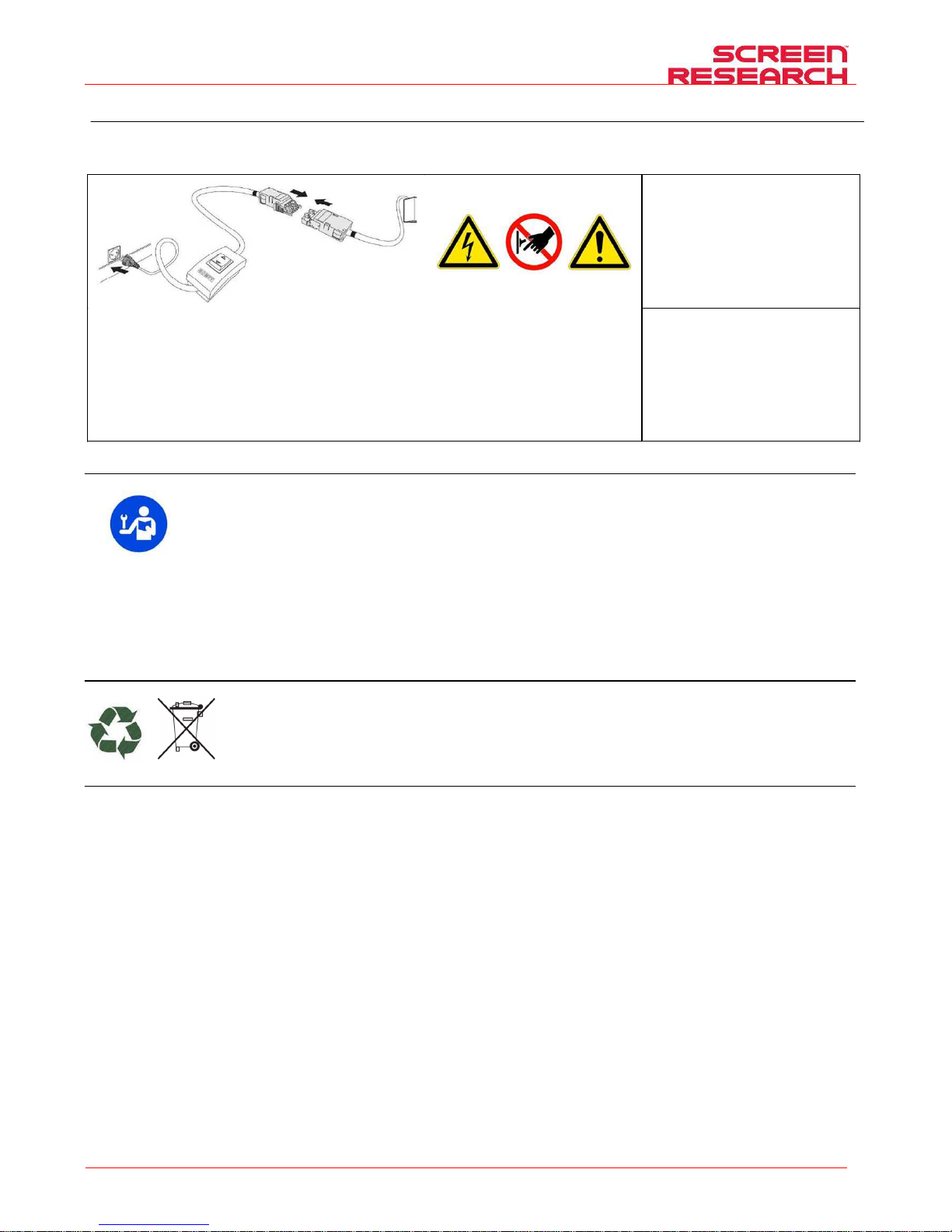

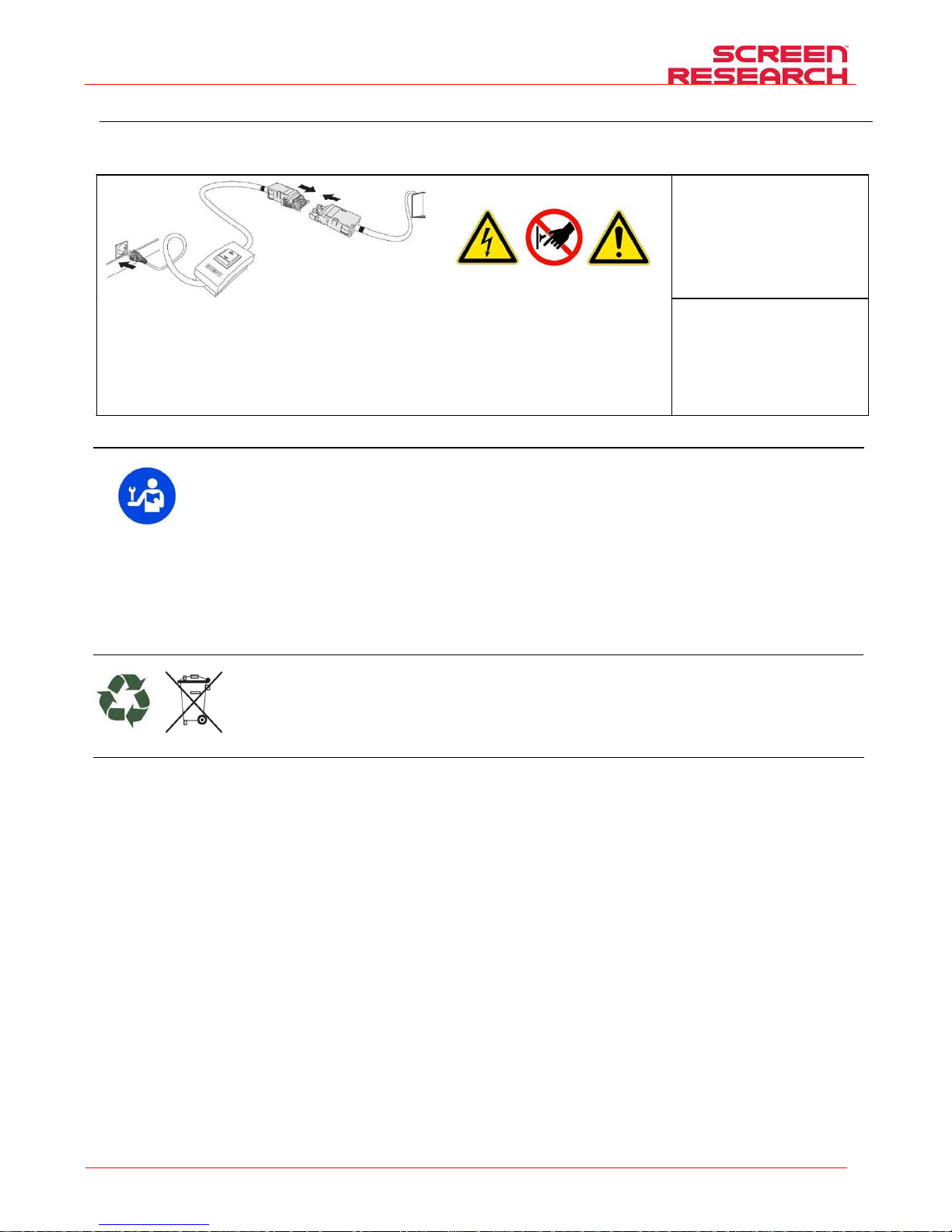

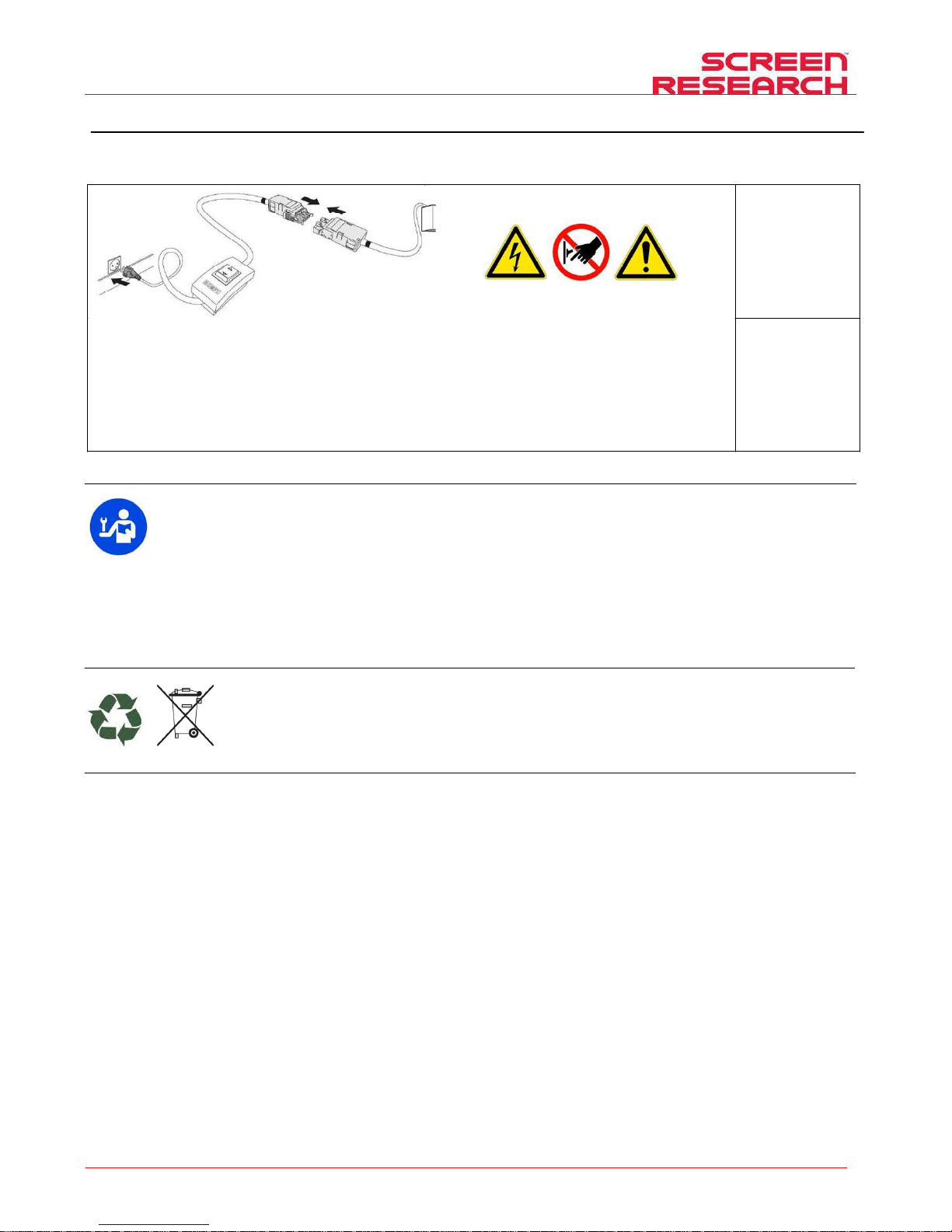

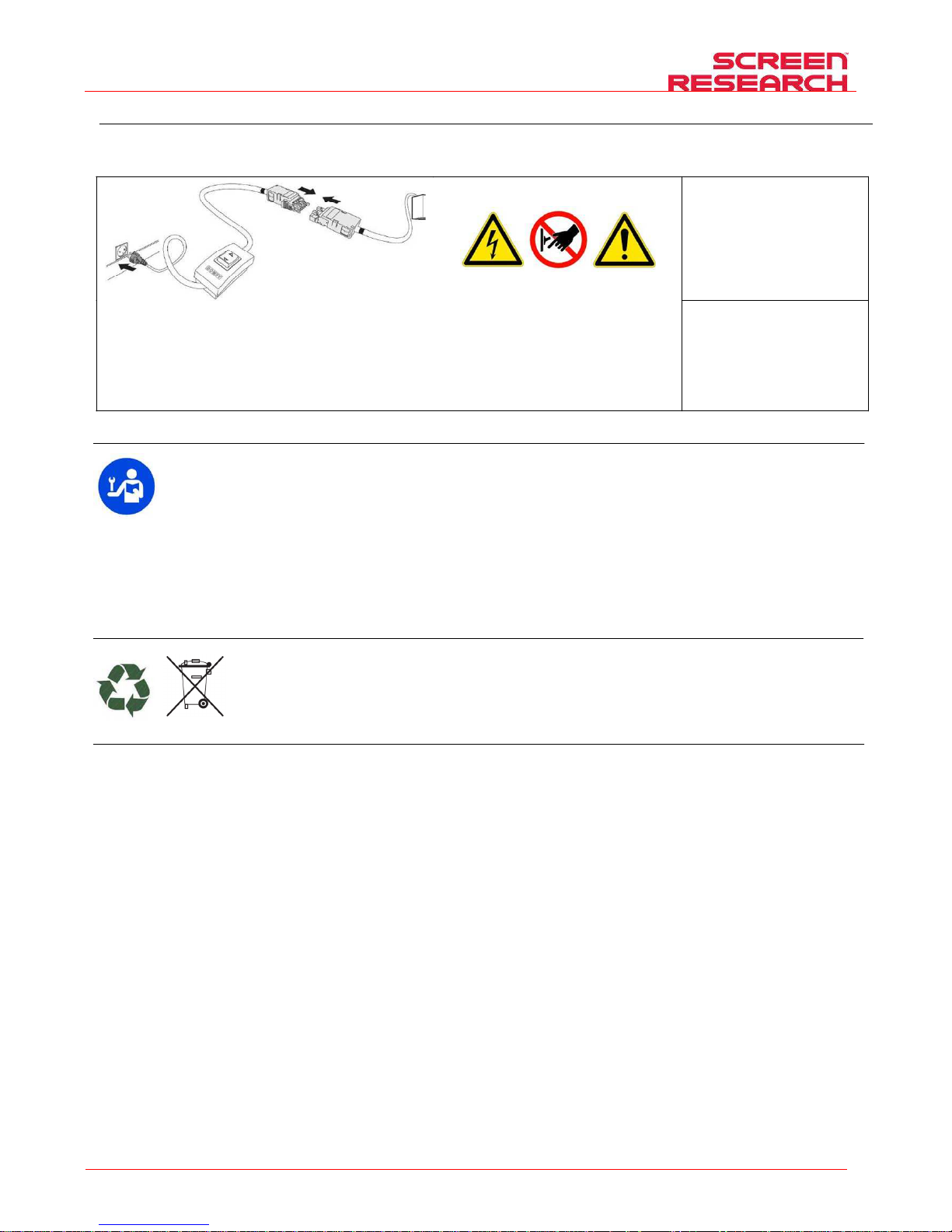

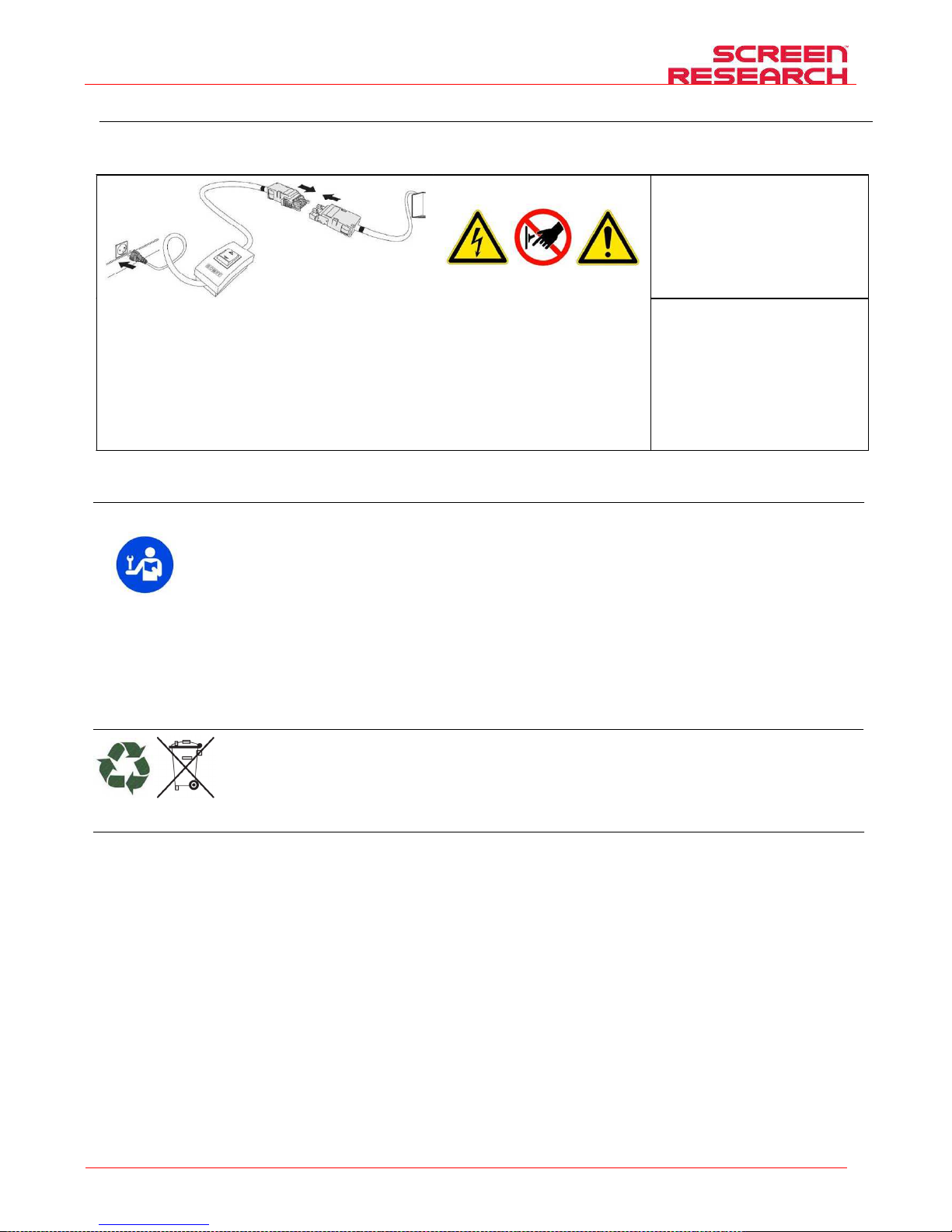

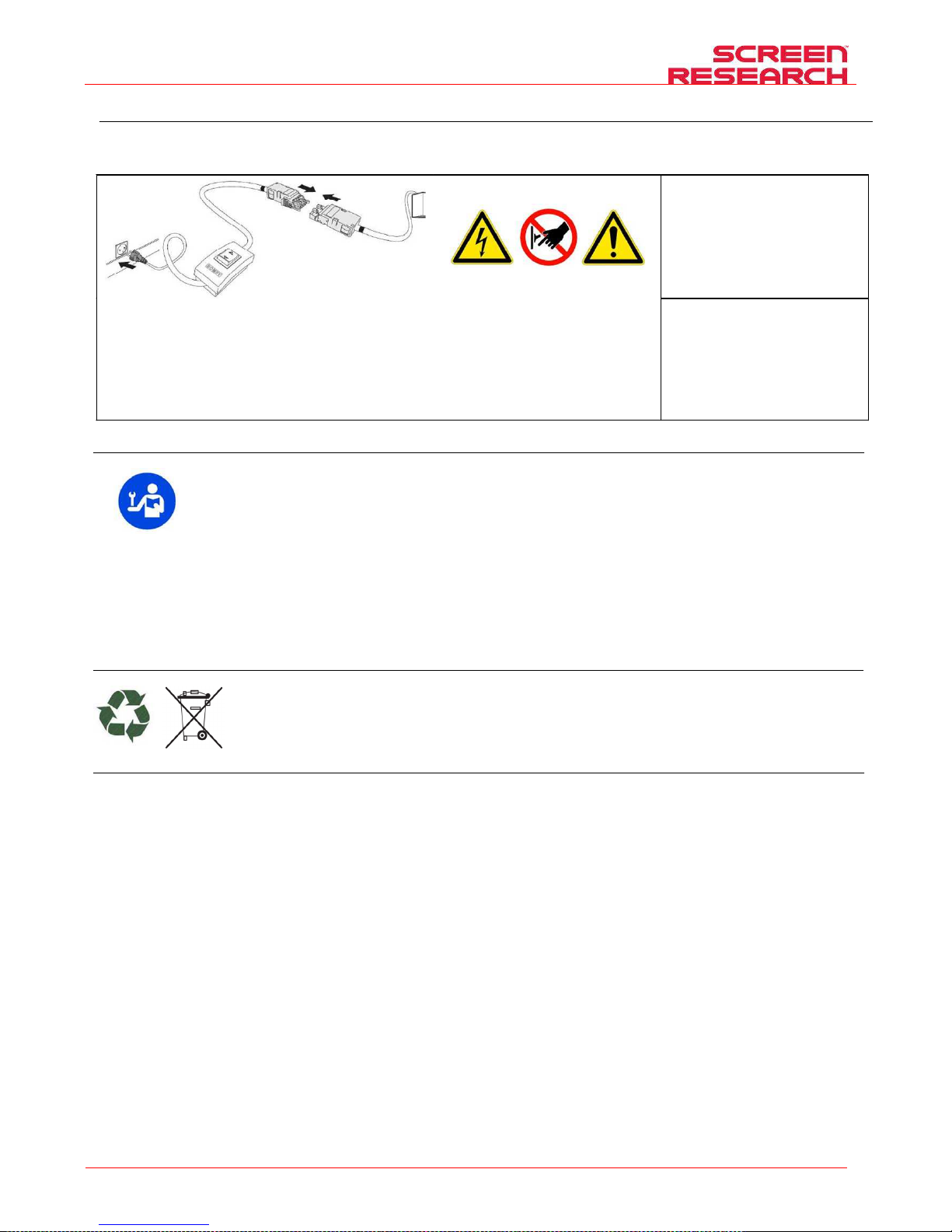

COLLEGAMENTO ELETTRICO:

COLLEGAMENTO ELETTRICO:COLLEGAMENTO ELETTRICO:

COLLEGAMENTO ELETTRICO:

Il cablaggio elettrico deve rispettare le norme CEI in vigore. La norma CEI EN 60335-1 prevede che nella rete di alimentazione ci sia un dispositivo di disconnessione

onnipolare con una distanza di apertura dei contatti di almen o 3 mm. Utilizzare per il comando dello schermo solo il commutatore fornito a corredo, o modello

equivalente. Il commutatore deve essere montato a vista del prodotto ed ad un altezza compresa fra 1.5 e 1.8 mt di altezza dal pavimento.

ATTENZIONE:

ATTENZIONE:ATTENZIONE:

ATTENZIONE: La corretta esecuzione degli a llacciamenti elettrici, a regola d’arte e nel rispetto del le norme vigenti, è importante ai fini della prevenzione degli infortuni e del b uon funzionamento, inalterato nel tempo, dello schermo. Prima di eseguire qualsiasi operazione su parti elettriche, assicurarsi che non vi sia tensione. Il motore negli schermi dotati di cassonetto è posto sulla destra dello schermo visto frontalmente (a richiesta è possibile averlo inserito sulla sinistra). Non collegare m ai due o più motori allo stesso commutatore senza un coma ndo di gruppo, oppure due commutatori allo stesso motore.

120V 60Hz

120V 60Hz120V 60Hz

120V 60Hz

Caratteristiche Motore

Caratteristiche MotoreCaratteristiche Motore

Caratteristiche Motore

Frequenza: ~Hz60

Potenza: 110W

Coppia: 6Nm

Velocità: 38RpM

N° cicli massimi: 2

Resistenza meccanica:

secondo norma EN14202

T° di funzionamento:

da –20 a +55 ° C

10 10

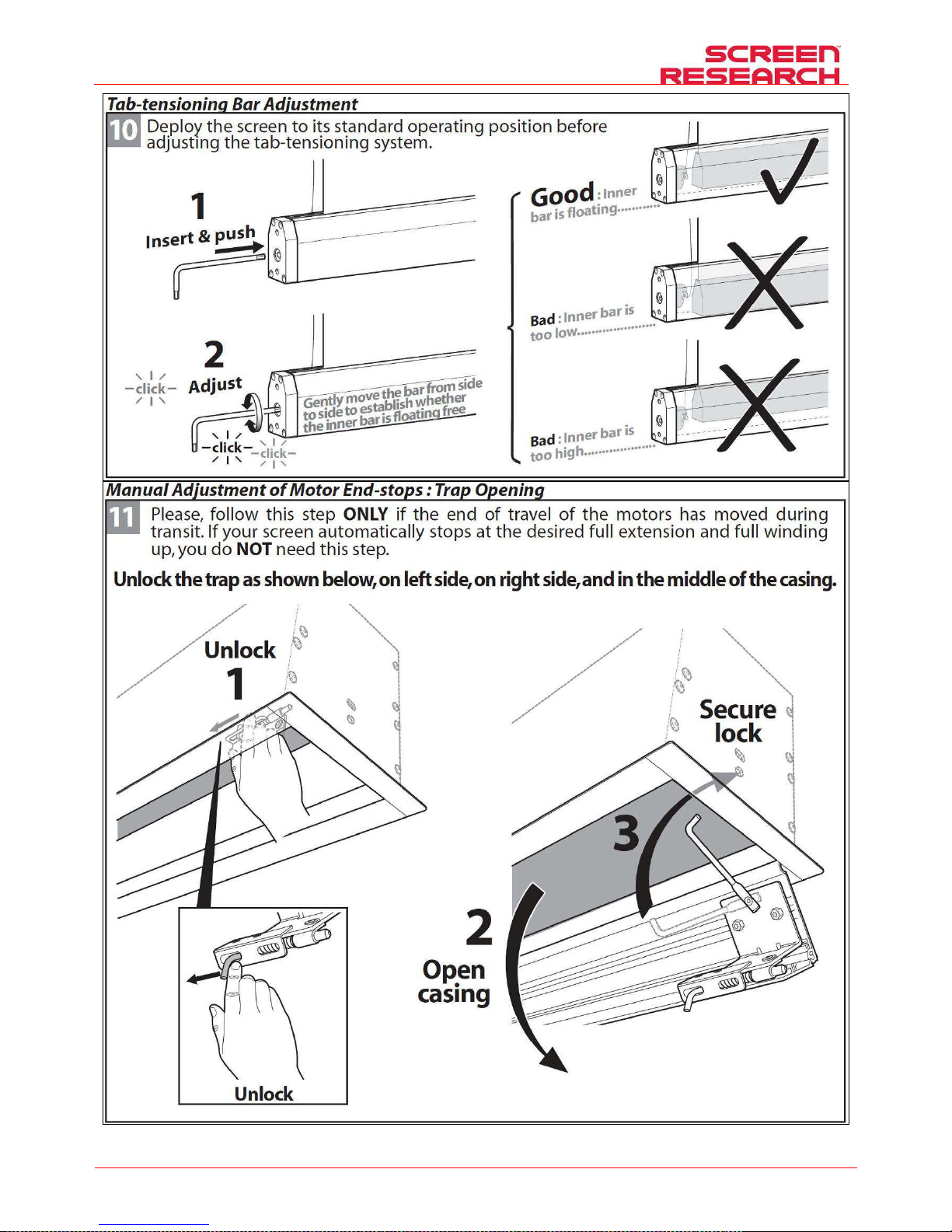

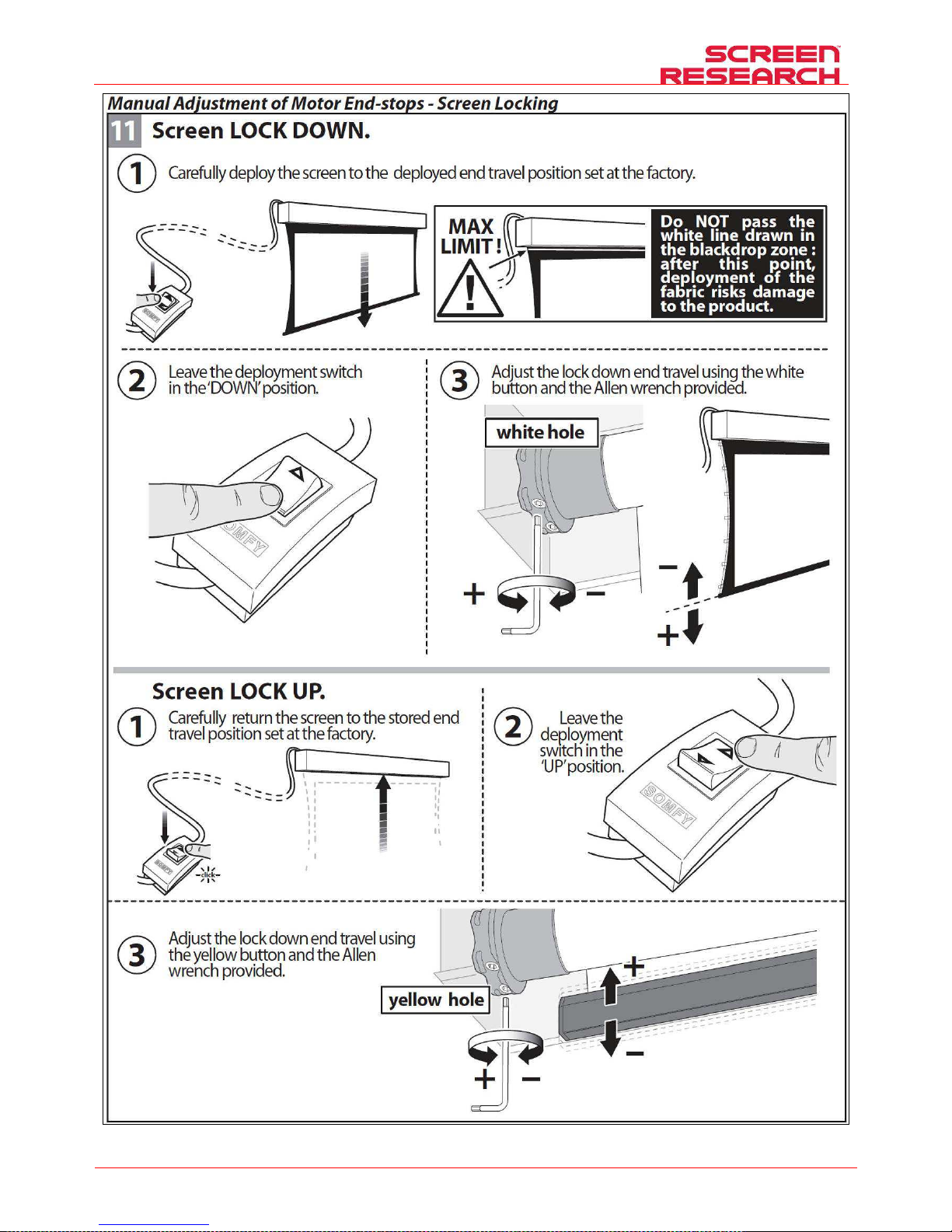

10 REGOLAZIONE FINE CORSA

REGOLAZIONE FINE CORSAREGOLAZIONE FINE CORSA

REGOLAZIONE FINE CORSA

ATTENZIONE LEGGERE PRIMA DI EFFETTUAR E LE REGOLAZIONI

ATTENZIONE LEGGERE PRIMA DI EFFETTUAR E LE REGOLAZIONIATTENZIONE LEGGERE PRIMA DI EFFETTUAR E LE REGOLAZIONI

ATTENZIONE LEGGERE PRIMA DI EFFETTUAR E LE REGOLAZIONI le regolazioni indicate nella tabella 11 devono essere eseguite solo da personale autorizzato e specializzato. l’utilizzo non corretto delle procedure descritte possono causare danneggiamenti al prodotto, per i quali non sarà rico nosciuta la garanzia. La regolazione viene effettuata con una chiave esagonale da 4mm (in dotazione). AVVERTENZE

AVVERTENZEA VVERTENZE

AVVERTENZE Il fine corsa è regolato in maniera da permettere che il fo glio di proiezione sia avvolto per almeno 1,5 giri attorno al rullo per evitare il distacco del foglio. Particolare attenzione va posta in caso di regolazione dei fine corsa per personalizzare l’impos tazione dell’area di visione. Un errata regolazione dei fine corsa può causare:

-Distacco del foglio di proiezione dal rullo

-Avvolgimento in senso contrario del foglio di proiezione con d anneggiamento della planarità della superficie di proiezione e dei meccanismi di avvolgimento.

-Rottura della saldatura del bordo nero in basso (schermi bordati).

-Sforzo eccessivo sul motore con possibile danneggia mento e attivazione della resistenza termica contenuto in esso.

-Avvolgimento eccessivo del sistema di taratura fine corsa con conseguente rottura della parte meccanica. GARANZIA

GARANZIAGARANZIA

GARANZIA Si ricorda agli operatori che in caso di manomissione dei sigilli e danneggiamento derivante da una regolazione errata, gli interventi per riparazione verranno considerati fuori garanzia.

SMALTIMENTO DEL PRODOTTO

SMALTIMENTO DEL PRODOTTOSMALTIMENTO DEL PRODOTTO

SMALTIMENTO DEL PRODOTTO

Come per le operazioni d'installazione, anche al termine della vita di questo prodotto, le operazioni di smantellamento devono essere e seguite da personale qualificato. Questo prodotto è costituito da vari tipi di materiali: alcuni possono essere riciclati, altri devono essere smaltiti. Informatevi sui sistemi di riciclaggio o smaltimento previsti dai regolamenti vigenti nel vost ro territorio, per questa categoria di prodotto. Come indicato dal simbolo a fianco è v ietato gettare questo prodotto nei rifiuti domestici. Eseguire quindi la "raccolta separata" per l o smaltimento, secondo i metodi previsti dai regolamenti vigenti nel vost ro territorio, oppure riconsegnare il prodotto al venditore nel momento dell'acquisto di un nuov o prodotto equivalente. Attenzione: i regolamenti locali possono pre vedere pesanti sanzioni in caso di smaltimento abusivo di questo prodotto.

GARANZIA

GARANZIAGARANZIA

GARANZIA

1.LIMITI GARANZIA

1.LIMITI GARANZIA1.LIMITI GARANZIA

1.LIMITI GARANZIA Il produttore garantisce che i prodotti da essa dist ribuiti, sono privi di difetti da fabbricazione, materiale e lavorazione, fatto salvo il termine e le condizioni qu i di seguito: * Il prodotto è garantito per un period o di ventiquattro (24) mesi * Le parti meccaniche sono garantite per un periodo di trentasei (36) mesi. * I Motori e i telecomandi (ecluse batterie ) sono garantiti per sessanta (60) mesi a partire dalla data della fattura di acquist o/scontrino dell'utilizzatore finale

2.CONDIZIONI E LIMITAZIONI

2.CONDIZIONI E LIMITAZIONI2.CONDIZIONI E LIMITAZIONI

2.CONDIZIONI E LIMITAZIONI Questa garanzia è subordinata alle seguenti cond izioni e limitazioni. La garanzia è nulla e inapplicabile se i l prodotto è stato usato o manipolato diversamente da quanto indicato nelle istruzioni contenute nel m anuale d'uso, se danneggiato per abuso o uso improprio del prodotto, per danni causati da inciden ti o negligenza durante il trasporto, se il difetto al prodotto è dovuto a riparazioni o manomissioni da chiunque non sia stato autorizzato dall'personale dell'ufficio Customer care. Il prodotto deve essere installato da pr ofessionisti del settore o da personale tecnicamente preparato, seguento procedure di instal lazioni e manutenzione indicate nelle istruzioni.

3.RESI

3.RESI3.RESI

3.RESI Nessun prodotto potrà essere reso e accettat o senza un'autorizzazione (RMA) rilasciato dal Customer care. I prodotti devono essere resi con imba llo originale o equivalente al fine di evitare danni durante il trasporto. I danni da trasporto causati da u n inappropriato imballaggio non rientrano nella garanzia. Il prodotto restituito deve essere accompa gnata da una descrizione dettagliata del difetto e una fotocopia della fattura/ricevuta originale di acquisto. La ricevuta/fattura deve contenere in mod o chiaro i seguenti dati: Modello - Numero di serie - Data di acquisto - Nome e l'indirizzo dell'acq uirente e rivenditore autorizzato

Page 5

ENGLISH - Screen user manual

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 5

01 INTRODUCTION

01 INTRODUCTION01 INTRODUCTION

01 INTRODUCTION

This manual is an integral part of the product and must be read and understood in all its parts for safety reasons. It contains norms and directions for correct and safe use of the screen. The manual should never be separated from the product; it must be stored in a suitable place to ensure its integrity, and in such a way as to be easily consulted by authorised personnel. Product user shall be responsible for the manual’s safekeeping. User shall also be responsible for checking the screen’s functionality and for the repair or replacement of any damaged parts that could pose a hazard. Images contained in this manual are intended to provide a detailed description of the product’s functions, characteristics and procedures. Any slight difference, depending on the model represented, will not change the meaning that the images convey.

02 02

02 GENERAL CHARACTERISTICS OF TH E PRODUCT

GENERAL CHARACTERISTICS OF THE PRODUC TGENERAL CHARACTERISTICS OF THE PRODUC T

GENERAL CHARACTERISTICS OF THE PRODUC T

The screen product is manufactured in compliance with the provision s of the following EC directives 2006-95-CE LDV

2004-108-CE EMC 1999-05-CE R&TTE 2005-32-CE Eco design 2011-65-CE ROHS 2002-96-CE RAEEi

2001-95-CE SAFETY The screen described in this manual must be used exclusively as a support for video projection. Any other use not covered by this manual, it is not consented. The screen contains one or more Fabric of projection. The Fabric of projection is a cad mium-free plastic pvc sheet or Glass wire (continuos filament) plastif ied PVC impregnated, any fabric

can be classified in

category:

- M1 and M2 fire classification under Frenc h standards (LNE Laboratoire national de métro logie et d’essais – SME Centre de recherches du Bouchet -

WA RRINGTONFIRE GENT Laboratoire de

métrologie et d’essais – IFTH Laboratoire accreditè

- B1 and B2 fire c lassification under German standards (LNE Laboratoire n ational de métrologie et d’essais – SME Ce ntre de recherches du Bouchet - WAR

RINGTONFIRE GENT L aboratoire

national de métrologie et d’essais)

- UL94HB fire classification under USA standards (THE GOVMARK Organization, Inc.)

In the absence of a standardisation at a European level of the various national classification norms, it shoul

d be noted that the French M 1 class corresponds to non flammable material and that M2 class

corresponds to flame retardant material.

03 03

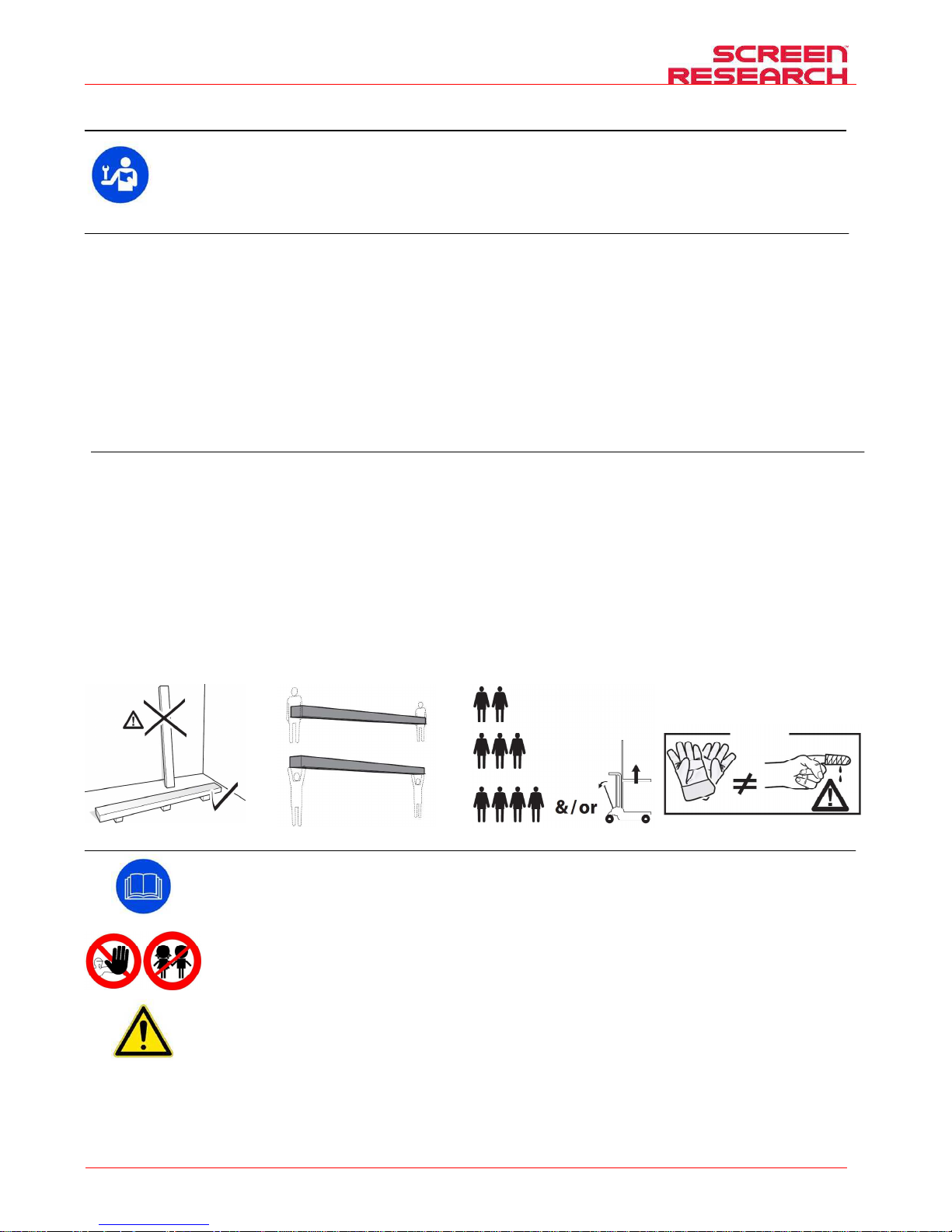

03 UNPACKING AND HANDING THE SCREEN

UNPACKING AND HANDING THE SCREENUNPACKING AND HANDING THE SCREEN

UNPACKING AND HANDING THE SCREEN

Ensure that the screen has suffered no damage during tr ansport. Should any fault be detected, promptly notify your dealer. Verify that all screen accessories have been included

(1) n°1 instructions booklet (screws and

plugs for wall mount are not included)

-(2) n° 2 Sliding casing barackets (including 4 round head squ are neck bolt screws M8x25mm and 4 hexagonal flange nut M8)

-(3) n°1 Hex key – 2,5 mm

-(4) n°1 Hex key – 3 mm

-(5) n°1 Hex key – 5 mm

-(6) n°1 Cuting tool

-(7) n°1 Hook tool (for remove collar motor secure spring – use in case problems with motor)

-(8) )n°1Set plastic collars

-(8) n°1 Set motor connectors 5 pins

-(9) n°1 Set MCS motors connectors (if needed)

-(10) n°1 MCS (if needed)

-(11) n°1 wall switch (plug included)

ATTENZIONE

ATTENZIONEATTENZIONE

ATTENZIONE do not use cutters or sharp objects to o pen the wrapping, always use protection gloves when unpacking, handling and installing the product. Depending on the product’s weight (reference load: 25 Kg male – 15 Kg female), handling and installing operation s should be performed by two, three or people people at least. For heavier loads we recommend the use of specific lifting equip ment.

04 04

04 GENERAL SAFETY NORMS

GENERAL SAFETY NORMSGENERAL SAFETY NORMS

GENERAL SAFETY NORMS

Always read the instructions and warnings set out in this manual very carefully before using the product or before performing any maintenance interventions. Installation of the screen above passageway is strictly forbidden.. Before and during use, check that the screen poses no risk of hazard. Do not tamper with, remove or damage any part or component of the screen. Never perform screen maintenance operations when the motor is on (for maximum safety, remove power supply). Not children safe. It is mandatory to keep children away during operations with the screen. All our screens are covered by guarantee; validity of the same shall be subject to user’s full compliance with the instructions contained in this manual. WARNING:

WARNING:WARNING:

WARNING: Faulty installation may compromise the safety of the product’s operators; manufacturer shall not be held liable for damages to persons or things resulting from faulty installation, improper use, insufficient or inadequate maintenance of the screen. Manufacturer shall not be held responsible for problems associated with installation errors. Screen installation, electrical connections and verifications in case of malfunction of motorised rolling screens must be performed by authorised vendor or by personnel that is informed and trained in electrical hazards. The connection cable cannot be replaced. If the cable is damaged the screen must be replaced. Tampering with end stops or piercing the seal placed over holes shall entail the forfeiture of the guarantee. For any necessary clarifications please contact our technical office. N.B.ONCE THE SCREEN HAS BEEN MOUNTED ON THE BRACKETS, AND PRIOR TO USING IT, USER IS MANDATORILY REQUIRED TO ENSURE THAT THE SCREEN’S POSITION IS PERFECTLY HORIZONTAL.

Page 6

ENGLISH - Screen user manual

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 6

05 05

05 WARNINGS AND RECOMMENDATIONS FOR CORRECT USE

WARNINGS AND RECOMMENDATIONS FOR CORRECT USE WARNINGS AND RECOMMENDATIONS FOR CORRECT USE

WARNINGS AND RECOMMENDATIONS FOR CORRECT USE

Our screens are suitable for indoor use at normal temper ature (20 - 25 °C) and humidity conditions. Special precautions are necessary for outdoor use, especially as regards temperature levels and the presence of dust. Exposure to temperatures of over 50 °C can cause permanent deformation of the screen’s flatness, or the screen to come away from the roller. Avoid prolonged exposure of the projection screen to sola r light to prevent yellowing of the same (ensure that exposure to solar light does not cause the screen to reach said temperature level). Since electrostatic charge tends to accumulate on the pr ojection screen (which is made of PVC), attracting dust, excessive dustiness in the projection environment can deteriorate the optical quality of the screen (s ee projection screen cleaning instructions).

WARNING: Do not manually force the screen’s unrolling: this could result in the motor being damaged or the screen’s case to come away from the wall mount brackets. Do not allow children to play with the screen’s control pa nel. Keep remote control out of children’s reach. Monitor screen movement and allow no-one near it until it is completely closed. The following operations: blocking, preventing or forc ing the screen’s movement, hanging or swinging from it, adding or applying any object to the screen or backdrop, modifying the screen’s structure – are strictly forbidden and could result in damages to the screen’s rollin g system and ensuing hazard to persons and th ings.

06 06

06 CLEANING AND MAINTENANCE

CLEANING AND MAINTENANCECLEANING AND MAINTENANCE

CLEANING AND MAINTENANCE

Screens and their projection surfaces are delicate and must b e cleaned with great care, according to the following instructions: Never use solvents, chemical or abrasive products, or poin ted tools to clean the surface. Avoid contact with other materials (varnishes, inks etc) as they might be impossible to remove from the canvas. FABRIC

FABRICFABRIC

FABRIC CLEARPIX

CLEARPIXCLEARPIX

CLEARPIX: Use a soft, clean, dampened cloth, wiping from th e center of the projection surface towards the outer edges. A vacuum-cleaner brush may be used, provided its bristles are soft and perfectly clean. FABRIC

FABRICFABRIC

FABRIC SOLIDPIX, MULTIPIX, PERFPIX

SOLIDPIX, MULTIPIX, PERFPIXSOLIDPIX, MULTIPIX, PERFPIX

SOLIDPIX, MULTIPIX, PERFPIX: Remove dust from the case with a soft, clean cloth and a non aggressive detergent as necessary. Clean the projection screen with a soft, clean, damp cloth , and a neutral or alcohol-base detergent as necessary. Since rubbing the screen with a cloth during cleaning operations can cause electrostatic charge to accumulate, we recommend the subsequent applic ation of an antistatic liquid with a clean cloth, to avoid dust being attracted again GENERIC

GENERIC GENERIC

GENERIC PROFIL

PROFILPROFIL

PROFILEEEE:::: Remove dust from the case with a soft, clean cloth and a non ag gressive detergent as necessary

VELVET PROFILE

VELVET PROFILEVELVET PROFILE

VELVET PROFILE: Clean profile with a soft clean cloth, or a brush with soft, antistatic bristles. A vacuum-cleaner brush may be used, provided its bristles are soft and pe rfectly clean. STRUCTURE and ANCHORING BRACKETS:

STRUCTURE and ANCHORING BRACKETS:STRUCTURE and ANCHORING BRACKETS:

STRUCTURE and ANCHORING BRACKETS: The state of the product and the anchoring capacity of its bra ckets must be checked regularly. In case of canvas deformation or rips, or loosening of structural components such as brackets or screws, action must be taken immediately to clear the area around the screen and avoid hazard to people and things, replace the defective component and restore the product's functionality.

07 07

07 INSTALLATION INSTRUCTIONS

INSTALLATION INSTRUCTIONSINSTALLATION INSTRUCTIONS

INSTALLATION INSTRUCTIONS

WARNING:

WARNING:WARNING:

WARNING: See images on the e nd pages of this manual. It 's absolutely forbidden to install the screen on mobile walls or unstable cables,the brackets must be applied on surfaces th at ensure in the time your distance. When installing the screen use plugs and screws suitable for the screen’s w eight and for the type of w all or ceiling on which the mount brackets are to be fixed, based on the following criteria

Screen width view area up to inc

Screen width view area up to incScreen width view area up to inc

Screen width view area up to inc

hes

heshes

hes

8080

9090

9696

100

1001 00

100

110

1101 10

110

Overall weight

Overall weightOverall weight

Overall weight

Kg 52

Kg 52 Kg 52

Kg 52

–––– lbs 114

lbs 114lbs 114

lbs 114

Kg 56

Kg 56 Kg 56

Kg 56

–––– lbs 124

lbs 124lbs 124

lbs 124

Kg 58

Kg 58Kg 58

Kg 58

–––– lbs 128

lbs 128lbs 128

lbs 128

Kg 60

Kg 60Kg 60

Kg 60

–––– lbs 132

lbs 132lbs 132

lbs 132

Kg 65

Kg 65Kg 65

Kg 65

–––– lbs 142

lbs 142lbs 142

lbs 142

Page 7

ENGLISH - Screen user manual

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 7

09 09

09 MOTOR TYPE IDENTIFICATION

MOTOR TYPE IDENTIFICATION MOTOR TYPE IDENTIFICATION

MOTOR TYPE IDENTIFICATION ––––CHARACTERISTICS

CHARACTERISTICS CHARACTERISTICS

CHARACTERISTICS –––– ELECTRICAL CONNECTION

ELECTRICAL CONNECTIONELECTRICAL CONNECTION

ELECTRICAL CONNECTION

The type of motor installed on the product is identified by a label applied on each product showing the CE logo. When unwrapping the product please check the model type indicated on the label in order to perform the installation and cable connections correctly. Shou ld the power of the motor be different from that of the supply network of the installation place, please contact an electric ian to have a current and Hz transformer installed.

230V 50Hz

230V 50Hz230V 50Hz

230V 50Hz

Motor characteristics:

Motor characteristics:Motor characteristics:

Motor characteristics:

Frequency: ~Hz50

Power: 120W

Torque: 6Nm

Speed: 32Rpm

Max no. of cycles: 2

Mechanical strength: EN14202 conformant

Operating T°: from –20 to +55 °C

ELECTRICAL CONNECTION:

ELECTRICAL CONNECTION:ELECTRICAL CONNECTION:

ELECTRICAL CONNECTION:

electric cabling must be conformant with applicable IEC stand ards. IEC norm EN 60335-1 requires that supply network be fitted with an omnipolar

selector switch with contact opening distance of at least 3 mm. For the screen’s control use only the selector switch provided by manufacturer, or

equivalent model. The selector switch must be moun ted within sight distance of the product, at a 1.5 - 1.8 m height from the floor.

WARNING:

WARNING:WARNING:

WARNING: Correctly performed, state-of-the-art, norm-compliant el ectrical connections are important to prevent accidents and to ensure the screen’s optimal and unaltered performance over time. Prior to carrying out an y operation on electrical parts ensure that power supply is disconnected. In screens fitted with cases the motor is positioned on the right-hand side of t he screen as seen from the front (upon request it can be located on the left). Never connect two or more motors to the same selector switch without a contr ol unit or two switches to the same motor..

120V 60Hz

120V 60Hz120V 60Hz

120V 60Hz

Motor characteristics:

Motor characteristics:Motor characteristics:

Motor characteristics:

Frequency: ~Hz60

Power: 110W

Torque: 6Nm

Speed: 38 Rpm

Max no. of cycles: 2

Mechanical strength: EN14202 conformant

Operating T°: from –20 to +55 °C

10 10

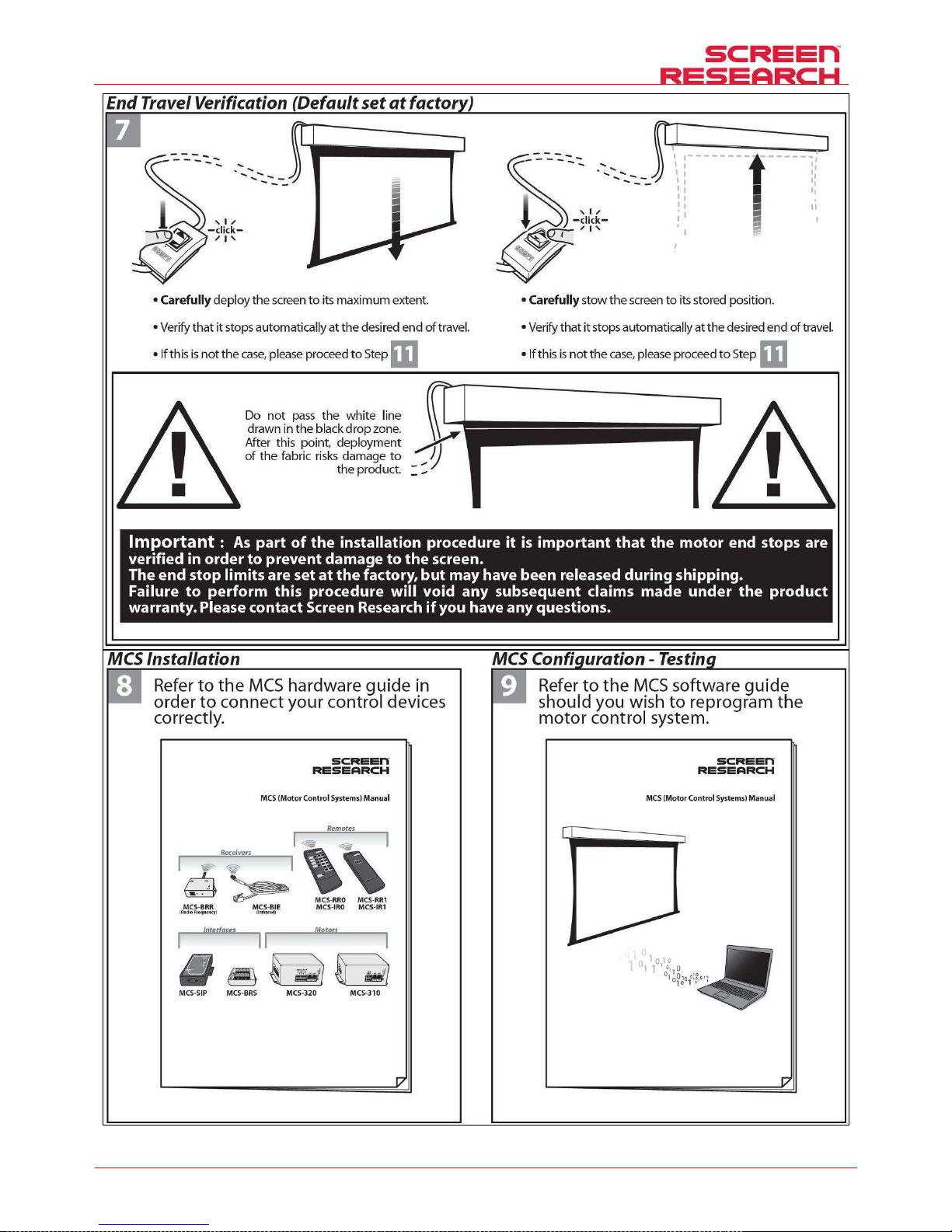

10 END STOP MOTOR ADJUSTMENT

END STOP MOTOR ADJUSTMENTEND STOP MOTOR ADJUSTMENT

END STOP MOTOR ADJUSTMENT

WARNING

WARNING WARN ING

WARNING ---- READ CAREFULLY BEFORE PERFORMING A DJUSTMENTS

READ CAREFULLY BEFORE PERFORMING ADJUSTMENTSREAD CAREFULLY BEFORE PERFORMING ADJUSTMENTS

READ CAREFULLY BEFORE PERFORMING ADJUSTMENTS Adjustments shown in the table n° 11 must be performe d by authorised and specialised personnel only. Incorrect performance of the procedures described may result in damages to t he product which will not be covered by guarantee. Adjustme nt is performed with a 4 mm hex wrench (included). WARNING

WARNINGWARNING

WARNING End stop is adjusted so as to allow the projection sheet to win d around the roller at least 1.5 times to avoid the sheet coming loose. Special attention must be paid when end stops are adjusted in such a way that projection sheet unwinds beyond the factory setting. Incorrect adjustment of end stops can cause:

-Projection sheet coming away from the roller

-Projection sheet winding the wrong way, with ensuing damage to flatness of the projection surface and to winding mechanisms

-Breaking of bottom end black frame welding (framed sc reens)

-Excessive strain on motor with possible ensuing damage and activation of motor’s thermal resistance

-Excessive winding of the end stop adjustment system wit h ensuing breaking of the mechanical part WARRANTY

WARRANTYWARRANTY

WARRANTY Operators are reminded that in cases where seals have b een tampered with and where any damages have resulted from incorrect adjustment, repair interventions shall not be covered by guarantee.

PRODUCT’S DISPOSAL

PRODUCT’S DISPOSALPRODUCT’S DISPOSAL

PRODUCT’S DISPOSAL

As is the case for installation procedures, w hen the product reaches the end of its useful life, disposal operations must be carried out by qualified personnel. The product is made up of various types of material: some can be recycled, others have to be disposed of. You must follow applicable recycling or disposal regulations in force in your area for this product category. As shown in the picture on the left, you must not throw the product into a domestic litter bin. Either dispose of the various component s separately, pursuant to the regulations applicable in your territory, or hand the product over to a vendor upon purchasing a similar new product. Warning: local regulations can foresee heav y fines in case of unlawful disposal of this product.

GUARANTEE

GUARANTEEGUARANTEE

GUARANTEE

1.1.

1.GUARANTEE LIMITATI ONS

GUARANTEE LIMITATIONSGUARANTEE LIMITATIONS

GUARANTEE LIMITATIONS The Manufacturer guarantees that all the product s it distributes are free of production-, material- and processing-related defects, without prejudic e to the following terms and conditions: * The product is guaranteed for a period o f twenty-four (24) months * Mechanical parts are guaranteed for a period of thirty-six (36) months * The motors and remote controls (exc luding batteries) are guaranteed for a period of sixty (60) months as from the date of the purchase invoi ce/receipt released to the end user

2.2.

2.CONDITIONS AND LIMITATIONS

CONDITIONS AND LIMITATIONSCON DITIONS AND LIMITATIONS

CONDITIONS AND LIMITATIONS This guarantee is subject to the following condition s and limitations: the guarantee shall be deemed null an d void if: the product has been used or manipulated in any manner other than those indicated in the user manual’s instructions; or damaged as a result of improper use, or owing to accident or negligence dur ing transport; or if the product’s defect is the result of repair or manhandling on the part of anyo ne other than personnel authorized by our Customer Care office.

The product must be installed by traine d and experienced insider professionals

, following the instructions provided for the ins tallation and maintenance procedures.

3.RE

3.RE3.RE

3.RETURNS

TURNSTURNS

TURNS No product shall be returned and accepted w ithout an authorization (RMA) released by Customer Care. Products must be returned in their orig inal (or equivalent) packaging to avoid being damaged during transport. Any transport dama ges resulting from inappropriate packaging shall not be covered by this guarantee.

The returned product shall be accompanie d by a detailed description of the defect and by a photocopy of the original purchase

invoice/receipt.

The purchase invoice/receipt shall clea rly indicate the following: Model

– Serial number – Purchase date – Name and address of the purchaser and authorized dealer.

Page 8

FRANCAIS - Manuel d’instructions écran

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 8

01 01

01 INTRODU

INTRODUINTRODU

INTRODUCTION

CTIONCTION

CTION

Ce manuel fait partie intégrante du produit et sa lecture et compréhension sont d’une importance fondamentale pour la sécurité. Il décrit les normes et modalités d’utilisation qui permettront au client d’utiliser l’écran correctement et en toute sécurité. Le manuel doit toujours accompagner le produit et doit être conservé avec soin dans un lieu adapté afin d’en garantir l’intégrité physique, tout en permettant d’y accéder facilement par toute personne autorisée à le consulter. Tout utilisateur du produit est responsable de la conservation de ce manuel. L’utilisateur est également responsable du contrôle du bon fonctionnement de l’écran et de la réparation ou substitution des pièces sujettes à l’usure et pouvant provoquer des dommages. Les images contenues dans ce manuel ont pour but de décrire de manière détaillée les fonctions, caractéristiques ou procédures. Toutefois elles peuvent différer selon le type modèle représenté, ceci n’enlève rien au sens descriptif de l’image.

02 02

02 CARACTÉRISTIQUES GÉNÉRALES DU PRODUIT

CARACTÉRISTIQUES GÉNÉRALES DU PRODUITCARACTÉRISTIQUES GÉNÉRALES DU PRODUIT

CARACTÉRISTIQUES GÉNÉRALES DU PRODUIT

Le produit écran est fabriqué en confo rmité avec les dispositions des directives CE: 2006-95-CE LDV

2004-108-CE EMC 1999-05-CE R&TTE 2005-32-CE Eco design 2011-65-CE ROHS 2002-96-CE RAEE

2001-95-CE SAEFTYI L'écran décrites dans ce manuel doit être utilisé exclusivement comme un support pour la projection vidéo. Toute autre utilisation no n couverte par le présent manuel, il n'est pas consenti. L'écran contient un ou plusieurs toile d e projection en PVC plastifié sans cadmium or Fil de verre (filament continue) plastifiées PVC imprég né, chaque toile peut être classé dans la catégorie:

- M1 o M2 selon la réglementation fra nçaise (LNE Laboratoire national d e métrologie et d’essais – SME Centre de recherches du Bouchet - W

ARRINGTONFIRE GENT Laboratoire de métrologie et

d’essais – IFTH Laboratoire accreditè )

- B1 o B2 selon la réglementation Allemand (LNE Laboratoi re national de mét rologie et d’essais – SME Centre de recherches du Bou chet - WARRINGTONFIRE GENT Laboratoire nat

ional de

métrologie et d’essais)

- UL94HB selon la réglementation USA (THE GOVMARK Organization, Inc.)

Étant donné qu’il n’existe encore au ni veau européen aucune harmonisation entre les différentes réglementations nationales de classification, nous précisons que la classe M1 française correspond à matériau non inflammable et la classe M2 correspond à matériau difficilement inflammable.

03 03

03 DÉSEMBALLAGE DE L’ÉCRAN ET MANUTENTION DU PRODUIT

DÉSEMBALLAGE DE L’ÉCRAN ET MANUTENTION DU PRODUITDÉSEMBALLAGE DE L’ÉCRAN ET MANUTENTION DU PRODUIT

DÉSEMBALLAGE DE L’ÉCRAN ET MANUTENTION DU PRODUIT

S’assurer qu’aucune partie de l’écran n’a été endommag ée pendant le transport. En cas d’anomalie, communiquer immédiatement le problème au revendeur. Vérifier que tous les acce ssoires sont compris, en fonction du type d’écran, selon la instructions

(1) n°1 instructions booklet (screws and plugs for wall m ount are not included)

-(2) n° 2 Sliding casing barackets (including 4 round head squ are neck bolt screws M8x25mm and 4 hexagonal flange nut M8)

-(3) n°1 Hex key – 2,5 mm

-(4) n°1 Hex key – 3 mm

-(5) n°1 Hex key – 5 mm

-(6) n°1 Cuting tool

-(7) n°1 Hook tool (for remove collar motor secure spring – use in case problems with motor)

-(8) )n°1Set plastic collars

-(8) n°1 Set motor connectors 5 pins

-(9) n°1 Set MCS motors connectors (if needed)

-(10) n°1 MCS (if needed)

-(11) n°1 wall switch (plug included)

ATTENZIONE

ATTENZIONE ATTENZ IONE

ATTENZIONE ne pas utiliser de cutter ou d’objets poin tus pour ouvrir l'emballage, utiliser toujours des gants de protection pendant l’ouverture de l’emballage et l’install ation ou la manutention du produit. Manutentionner et installer le produit avec l’aide d’au moins deux, trois ou quatre personnes en fonction du poids du produit (valeurs de référence de charge par personne : 25kg h ommes - 15kg femmes). En cas de poids supérieurs, il est conseillé d’utiliser de s équipements de soulèvement spécifiques.

04 NORMES GÉNÉRALES DE SÉCURITÉ

04 NORMES GÉNÉRALES DE SÉCURITÉ04 NORMES GÉNÉRALES DE SÉCURITÉ

04 NORMES GÉNÉRALES DE SÉCURITÉ

S’assurer toujours d’avoir bien lu et compris les instructions et les avertissements contenus dans le manuel avant de commencer à utiliser le produit et d’effectuer toute intervention d’entretien. L’installation de l’ècran au dessus des zones de passage est strictement interdite Contrôler, avant et pendant l’utilisation, que l’écran ne génère pas de situations dangereuses. Contrôler, avant et pendant l’utilisation, que l’écran ne génère pas de situations dangereuses.Ne modifier, enlever ou endommager aucun élément ou partie de l’écran. Ne jamais effectuer les opérations d’entretien sur l’écran avec le moteur allumé (pour plus de sécurité, débrancher l’appareil). Interdire l'utilisation de l’écran aux enfants. Ne pas initier les enfants a l’utilisation de l'écran. Chaque écran est couvert par une garantie, dont la validité dépend du respect et de l’exécution des instructions contenues dans ce manuel. ATTENTION

ATTENTIONATTENTION

ATTENTION: Le kit d'installation pour chaque écran, ne contiennent pas de vis et chevilles en plastique pour fixation aux murs / plafonds. L'installateur est responsable du choix approprié des vis et des chevilles, selon les différents types de matériaux des murs ou des plafonds pour lequel vous souhaitez installer l'écran. Une installation incorrecte peut compromettre la sécurité des personnes qui utiliseront ce produit, le fabricant ne pourra être tenu responsable des dommages causés aux choses ou aux personnes suite à une installation et à un usage incorrects de l’écran, et à un mauvais entretien. Le fabricant n’est pas responsable des problèmes liés à des erreurs d’installation. Si nécessaire, contacter notre bureau technique pour tout éclaircissement. L’installation de l’écran, les raccordements électriques et les contrôles en cas de mauvais fonctionnement des enrouleurs motorisés doivent être effectués par le revendeur autorisé ou par un technicien qualifié connaissant les risques liés à l’électricité. Le câble de raccordement ne peut pas être substitué. Si le câble est endommagé, l’écran doit être substitué. La modification des fins de course ou le percement de la protection située au-dessus des orifices entraînent l’annulation de la garantie. UNE FOIS LE MONTAGE DE L’ÉCRAN SUR LES SUPPORTS TERMINÉ, IL EST IMPÉRATIF DE VÉRIFIER QU’IL EST PARFAITEMENT HORIZONTAL AVANT DE L’UTILISER.

Page 9

FRANCAIS - Manuel d’instructions écran

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 9

05 05

05 AVERTISSEMENTS ET PRÉCAUTIONS D’EMPLOI

AVERTISSEMENTS ET PRÉCAUTIONS D’EMPLOIAVERTISSEMENTS ET PRÉCAUTIONS D’EMPLOI

AVERTISSEMENTS ET PRÉCAUTIONS D’EMPLOI

Il est recommandé d’utiliser les écrans dans des locaux couver ts, dans des conditions de température (20 - 25 °C) et d’humidité normales. Des précautions particulières doivent être adoptées en cas d’utilisation à l’extérieur, en part iculier en ce qui concerne les températures et la poussière. L’exposition à des températures supérieures à 50°C peut provoquer des déformations permanentes à la toile, ou le détachement de la toile du rouleau d’enroulement. Ne pas laisser la toile de projection exposée à la lumière du sol eil pendant de longues périodes afin d’éviter le jaunissement de l’écran (vérifier également que l’écran n’atteint pas les niveaux de température indiqués ci-dessus suit e à son exposition à la lumière du soleil). L’écran étant composé d’une toile de projection (PVC), il t end à se charger électrostatiquement, et donc une présence excessive de poussière dans l’environnement de projection peut entraîner une dégradation des qualités op tiques de la toile à cause du dépôt de poussières par attraction électrostatique (voir aussi Nettoyage de la toile de projection). ATTENTION:

ATTENTION:ATTENTION:

ATTENTION: Ne pas permettre aux enfants de jouer a vec les dispositifs de commande fixes. Tenir les télécommandes hors de portée des enfants. Observer l’écran en mouvement et éloigner toute personne de l’écran tant qu’il n’est pas complètement refermé. Il est interdit de s’accrocher ou de se balancer, d’ajouter ou appliquer tout objet à la toile ou au fond, ou d e modifier la structure de l’écran, car cela pourrait provoquer des dommages à l’écran, ainsi qu’ aux choses et aux personnes. nous rappelons que les bases sont structurées pour une utilisation interne et pour des écrans allant jusqu’à 4 m. Toute autre installation devra être faite en mettant le pro duit en sécurité afin d’empêcher qu’il ne se renverse ou qu’il cède.

06 06

06 NETTOYAGE ET ENTRETIEN

NETTOYAGE ET ENTRETIENNETTOYAGE ET ENTRETIEN

NETTOYAGE ET ENTRETIEN

L’écran et les toiles de projection des écrans sont délicat s : il faut dont prêter une attention particulière et suivre les instructions suivantes pour le nettoyage. Ne jamais utiliser de solvants, produits chimiques ou abrasifs, ni d’outils pointus pour nettoyer la surface. Éviter tout contact avec d’autres matériaux (peintures, en cres, etc.) car il pourrait être impossible de les éliminer de la surface de la toile. TOILES DE PROJECTION CLEARPIX:

TOILES DE PROJECTION CLEARPIX: TOILES DE PROJECTION CLEARPIX:

TOILES DE PROJECTION CLEARPIX: utiliser u n chiffon doux, propre et humidifié en effectuant toujours des mouvements partant du centre de la zone de projection pour aller ver s les bords. Il n’est permis d’utiliser une brosse montée sur un aspirateur que si les poils sont doux et parfaitement propres. TOILES DE PROJECTION

TOILES DE PROJECTIONTOILES DE PROJECTION

TOILES DE PROJECTION

SOLIDPIX, MULTIPIX, PERFPIX

SOLIDPIX, MULTIPIX, PERFPIXSOLIDPIX, MULTIPIX, PERFPIX

SOLIDPIX, MULTIPIX, PERFPIX: Pour nettoyer la toile de projection, utiliser un chiffon doux, propre, humidifié, avec un détergent à base neutre ou de l’alcool si nécessaire. Étan t

donné qu’après le nettoyage la toile pourrait se charger d ’électricité statique à cause du frottement du chiffon, il est conseillé de passer, avec un chiffon propre, un liquide antistatique sur la toile afin d’éviter que la poussière ne soit à nouveau attirée par l’écran. PROFILS

PROFILSPROFILS

PROFILS:::: Pour nettoyer le caisson, utiliser un chiffon doux propre et un détergent non agressif si nécessaire. PROFILS VELOUTÉS

PROFILS VELOUTÉSPROFILS VELOUTÉS

PROFILS VELOUTÉS :

: :

: Pour nettoyer le profil, dépoussiérer en utilisant un chiffon doux e t propre, ou bien une brosse à poils doux et antistatiques. Il n’est permis d’utiliser une brosse montée sur un aspirateur

que si les poils sont doux et parfaitement propres.

STRUCTURE ET BRIDES DE FIXATION

STRUCTURE ET BRIDES DE FIXATIONSTRUCTURE ET BRIDES DE FIXATION

STRUCTURE ET BRIDES DE FIXATION :

: :

: Il est obligatoire de vérifier régulièrement l’état du produit et la tenue des brides de fixation. En cas de déformations, lacérations ou de fléchissements structurels des brides, vis et autres éléments qui composent le produit, il est obligatoire de mettre immédiatement en sécurité la zone où l’écran est installé, afin d’éviter tout type de dommage aux choses ou aux personnes. Ensuite, il est obligatoire de procéder à la substitution immédi ate du composant défectueux et à la réparation du produit.

07 07

07 ISTRU

ISTRUISTRU

ISTRUCTIONS POUR L’INSTALLATION

CTIONS POUR L’INSTALLATIONCTIONS POUR L’INSTALLATION

CTIONS POUR L’INSTALLATION

AAAATTENTION

TTENTIONTTENTI ON

TTENTION:::: Voir les images aux dernières pages du manuel. Il est ab solument interdit d'installer l'écran sur les murs mobiles ou les câbles instables, les supports doivent être

appliqués sur des surfaces qui assurent dans le temps, votre distance. L’installation de l’écr an doit être effectuée à l’aide de vis et de chevilles adapté es au poids et au type de paroi ou de plafond sur lesquels on souhaite fixer les supports. Avant de commencer l’installation, choisissez le type de cheville ou de fixation en suivant le schéma suivant :

Écran d’une largeur max de (en inches)

Écran d’une largeur max de (en inches)Écran d’une largeur max de (en inches)

Écran d’une largeur max de (en inches)

8080

9090

9696

100

1001 00

100

110

1101 10

110

Poids total à considérer

Poids total à considérerPoids total à considérer

Poids total à considérer

Kg 52

Kg 52 Kg 52

Kg 52

–––– lbs 114

lbs 114lbs 114

lbs 114

Kg 56

Kg 56 Kg 56

Kg 56

–––– lbs 124

lbs 124lbs 124

lbs 124

Kg 58

Kg 58Kg 58

Kg 58

–––– lbs 128

lbs 128lbs 128

lbs 128

Kg 60

Kg 60Kg 60

Kg 60

–––– lbs 132

lbs 132lbs 132

lbs 132

Kg 65

Kg 65Kg 65

Kg 65

–––– llllbs 142

bs 142bs 142

bs 142

Page 10

FRANCAIS - Manuel d’instructions écran

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 10

IDENTIFICATION DU TYPE DE MOTEUR

IDENTIFICATION DU TYPE DE MOTEUR IDENTIFICATION DU TYPE DE MOTEUR

IDENTIFICATION DU TYPE DE MOTEUR –––– CARACTÉRISTIQUES

CARACTÉRISTIQUES CARACTÉRISTIQUES

CARACTÉRISTIQUES –––– RACCORDEMENT ÉLECTRIQUE

RACCORDEMENT ÉLECTRIQUERACCORDEMENT ÉLECTRIQUE

RACCORDEMENT ÉLECTRIQUE

Le type de moteur installé sur le produit est identifié sur l ’étiquette reportant le logo CE appliquée sur chaque produit. À l’ouverture de l’emballage, veuillez contrôler l’étiquette et identifier le modèle correct du moteur afin d’effectuer l’installation et le câblage cor rects de l’appareil. Au cas où la puissance du moteur ne correspondrait pas à la puissance du réseau électrique du lieu d’installation , veuillez contacter un électricien et vous munir d’un transformateu r de courant et Hz adapté.

230V 50Hz

230V 50Hz230V 50Hz

230V 50Hz

Caractéristiques moteur:

Caractéristiques moteur:Caractéristiques moteur:

Caractéristiques moteur:

Fréquence: ~Hz50

Puissance: 120W

Couple: 6Nm

Vitesse: 32Rpm

Nb max de cycles: 2

Résistance mécanique: conforme norme EN14202

Temp. de fonctionnement: de –20 à +55 °C

Fréquence: 433.92 MHz

Portée émetteur:150m

RACCORDEMENT ÉLECTRIQUE:

RACCORDEMENT ÉLECTRIQUE:RACCORDEMENT ÉLECTRIQUE:

RACCORDEMENT ÉLECTRIQUE: Le câblage électrique doit respecter le s normes CEI en vigue ur. La norme CEI EN 60335-1 prévoit que le réseau d’alimentation d oit être pourvu d’un dispositif de déconnexion omnipolaire avec une distance d’ouverture des contacts d’au moins 3 mm. N’utiliser pour la commande de l’écran que le commutateur fourni avec l’appareil, ou un modèle éq uivalent. Le commutateur doit être monté de manière à pouvoir l’actionner tout en ayant l’écran sous les yeux et à une hauteur comprise ent re 1,5 et 1,8 m de hauteur du sol.

ATTENTION:

ATTENTION:ATTENTION:

ATTENTION: l’exécution correcte des raccordements élec triques, dans les règle de l’art et dans le respect des réglementations en vigueur, est importante pour la prévention des accidents et afin de garantir un fonctionnem ent correct et durable de l’écran. Avant d’effectuer toute opération sur les parties électriqu es, s’assurer qu’il n’y a pas de tension. Le moteur des écrans pourvus de caisson est situé sur la droite de l’écran vu de face (sur demande, il est possible de l’avoir sur la gauche). Ne jamais relier deux moteurs ou plus à un même commutat eur sans une commande de groupe, ou bien deux commutateurs sur le même moteur.

120V 60Hz

120V 60Hz120V 60Hz

120V 60Hz

Caractéristiques moteur:

Caractéristiques moteur:Caractéristiques moteur:

Caractéristiques moteur:

Fréquence: ~Hz50

Puissance: 110W

Couple: 6Nm

Vitesse: 32 RpM

Nb max de cycles: 2

Résistance mécanique: conforme norme EN14202

Temp. de fonctionnement: de –20 à +55 °C

Fréquence: 433.92 MHz

Portée émetteur:150m

10 10

10 RÉGLAGE DES FINS DE COURSE

RÉGLAGE DES FINS DE COURSERÉGLAGE DES FINS DE COURSE

RÉGLAGE DES FINS DE COURSE

ATTENTION: À LIRE AVANT D’EFFECTUER TO UT RÉGLAGE

ATTENTION: À LIRE AVANT D’EFFECTUER TO UT RÉGLAGEATTE NTION: À LIRE AVANT D’EFFECTUER TOUT RÉGLAGE

ATTENTION: À LIRE AVANT D’EFFECTUER TO UT RÉGLAGE Les réglages indiqués dans le tableau n°11 ne peuvent ê tre effectués que par un technicien autorisé et spécialisé. Le non respect des procédures décrites peut provoquer des dommages au produit, pour lesquels la garantie ne s era pas valable. Le réglage s’effectue à l’aide d’une clé hexagonale de 4 mm (fournie). RISQUES

RISQUESRISQUES

RISQUES La fin de course est réglée de manière à permettre que la toile de projection reste enroulée sur au moins 1,5 tours autour du rouleau afin d’éviter le décrochage de la toile. Une attention particulière doit être accordée en cas de réglag e des fins de course au-delà du réglage d’usine de déroulement de la toile de projection. Un mauvais réglage des fins de course peut provoquer :

-Décrochage de la toile de projection du rouleau.

-Enroulement en sens contraire de la toile de projection a vec endommagement de la surface de l’écran et des mécanismes d’enroulement.

-Rupture de la soudure du bord noir en bas (écrans avec bord).

-Effort excessif du moteur avec risque d’endommage ment et de déclenchement de la résistance thermique contenue dans celui-ci.

-Enroulement excessif du système de réglage des fins de course et rupture de la partie mécanique. GARANTIE

GARANTIEGARA NTIE

GARANTIE Nous rappelons aux opérateurs qu’en cas de modification des protections et d’endommagement dû à un réglage incorrect, les interventions de réparation seront considérées hors garantie.

ÉLIMINATION DU PRODUIT

ÉLIMINATION DU PRODUITÉLIMINATION DU PRODUIT

ÉLIMINATION DU PRODUIT

Comme pour les opérations d'installation, au terme de la vie du produit, les opérations de démontage doivent être effectuées par un technicien qualifié. Ce produit est composé de différents types de matériaux : certains peuvent être recyclés, d’autres doivent être éliminés. Informez-vous sur les systèmes de recyclage et d’élimination des déchets prévus par les réglementations en vigueur sur votre territoire pour cette catégorie de produits. Comme l’indique le symbole ci-contre, il est interdit de jeter c e produit dans les déchets domestiques. Effectuez donc un "tri sélectif" pour le traitement des déchets, selon les méthodes prévues par les réglementations en vi gueur sur votre territoire, ou bien ramenez le produit chez le vendeur au moment de l'achat d’un nouveau produit équivalent. Attention: les réglementations loc ales peuvent prévoir des sanctions en cas d’élimination abusive de ce produit

GARANTIE

GARANTIEGARANTIE

GARANTIE

1.LIMITES DE LA GARANTIE

1.LIMITES DE LA GARANTIE 1.LIMITES DE LA GARANTIE

1.LIMITES DE LA GARANTIE Le pro ducteur garantit que les produits qu’il distribue sont exempts de tout défaut de fabric ation, des matériaux et d’usinage, et que les termes et les conditions ci-aprè s restent entendus : * Le produit est garanti pour une période d e vingt-quatre (24) mois * Les parties mécaniques sont garanti es pour une période de trente-six (36) mois. * Les moteurs et les télécommandes ( piles exclues) sont garantis soixante (60) mois à compter de la date de la facture d’achat ou du ticket de caisse de l’utilisateur final

2.CONDITIONS ET LIMITATIONS

2.CONDITIONS ET LIMITATIONS2.CONDITIONS ET LIMITATIONS

2.CONDITIONS ET LIMITATIONS La présente garantie est soumise aux conditions et limitations suivantes. La garantie est nulle et inapplicable si le produit a été utilisé ou manipulé sans respecter les instructions contenues dans le mode d'emploi, s’il a été endommagé suite à un abus ou à un usage impropre du produit, en cas de dommages causés l ors d’un accident ou de négligence pendant le transport, si le défaut du produit est dû à des répa rations ou autres modifications effectuées par des personnes non autorisées par le Service Clients. Le produit doit être installé par des profes sionnels du secteur ou par un personnel techniquement préparé, en suivant les procé dures d’installation et de manutention indiquées dans les instructions.

3.RETOURS DE MARCHANDISE

3.RETOURS DE MARCHANDISE 3.RETOURS DE MARCHAND ISE

3.RETOURS DE MARCHANDISE Au cun produit restitué ne sera accepté sans autorisation écrite (RMA) de la part de notre Service C lients. Les produits doivent être rendus avec l ’emballage original ou autre emballage équivalent afin d’éviter tout endommagement pendan t le transport. Les dommages dus à un emballage inapproprié pour le transport ne sont pas pris en compte dans la garantie. Le produit restitué doit être accompag né d’une description détaillée du défaut et d’une photocopie de la facture ou du reçu original d’acha t. Le reçu ou la facture doivent contenir de fa çon claire les données suivantes : modèle - numéro de série - date d’achat - nom et adresse de l'acheteur et du revendeur autorisé

Page 11

DEUTSCH - Betriebsanleitung Projektionswand

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 11

01 01

01 EINFÜHRUNG

EINFÜHRUNGEINFÜHRUNG

EINFÜHRUNG

Dieses Handbuch ist integraler Teil des Prod ukts, und dessen Lektüre und Verständnis sind von wesentlicher Bedeutung für die Sicherheit. Darin sind die Normen und Verwendungsmodalitäten beschrieben, die dem Kunden eine richtige und sichere Nutzung der Projektionswand ermöglichen. D as Handbuch muss stets beim Produkt verbleiben und ist sorgfältig an einem geeigneten Ort aufzube wahren, um seine Unversehrtheit zu gewährleisten und allen berechtigten Personen zur Hinz uziehung zugänglich zu sein. Jeder Nutzer des Produkts ist für den Schutz des Handbuchs verantwortlich. Außerdem ist er für die Überprüfung der Funktionstüchtigkeit der Projektio nswand und für alle Reparaturen und den Austausch von abgenützten Teilen, die Schä den verursachen könnten. Die in diesem Handbuch enthaltenen B ilder dienen dazu, Funktionen, Eigenschaften und Verfahren im Detail zu zeigen. Trotzdem k önnen sie sich je nach dargestelltem Modell unterscheiden, wobei sich jedoch die B edeutung des Bildes im Hinblick auf den beschreibenden Zweck nicht ändert

02 ALLGEMEINE PRODUKTEIGENSCHAFTEN

02 ALLGEMEINE PRODUKTEIGENSCHAFTEN02 ALLGEMEINE PRODUKTEIGENSCHAFTEN

02 ALLGEMEINE PRODUKTEIGENSCHAFTEN

Die Projektionswände werden in Übere instimmung zu folgenden CE-Richtlinien hergestellt 2006-95-CE LDV

2004-108-CE EMC 1999-05-CE R&TTE 2005-32-CE Eco design 2011-65-CE ROHS 2002-96-CE RAEE

2001-95-CE Seafty Die in diesem Handbuch beschriebene Projektionswand darf nur als Bildwand für die Videoprojektion verwendet werden. Jede andere, nicht in diesem Handbuch vorgesehene Verwendung ist unzulässig. Die Projektionswand enthält eines ode r mehrere Projektionstücher aus cadmiumfreiem PVC oder aus PVC-imprägnierter GLASFASER. Jedes Tuch kann in folgende Baustoffklassen eingeteilt werden:

- M1 und M2 gemäß den französi schen Bestimmungen (LNE La boratoire national de métrologie e t d’essais – SME Centre de recherch es du Bouchet - WAR

RINGTONFIRE G ENT Laboratoire d e

métrologie et d’essais – IFTH Laborato ire accreditè )

- B1 und B2 gemäß den deutschen Bestimmungen (LNE Laboratoire national d e métrologie et d’essais – SME Centre de recher ches du Bouchet - WARRINGTONFIRE GENT Laboratoire nat

ional de

métrologie et d’essais)

- UL94HB gemäß den US-amerikanisc hen Bestimmungen (THE GOVMARK Organization, Inc.)

Da es noch keine europaweite Harmonisierung der ve rschiedenen nationalen Einstufungsnormen gibt, wird darauf hingewiesen, dass die französisch

e Klasse M1 nicht entzündlichem Material, und die Kla sse

M2 schwer entzündlichem Material en tspricht.

03 AUSPACKEN DER PROJEKTIONSWAND UND HANDLING DES PRODUKTES

03 AUSPACKEN DER PROJEKTIONSWAND UND HANDLING DES PRODUKTES03 AUSPACKEN DER PROJEKTIONSWAND UND HANDLING DES PRODUKTES

03 AUSPACKEN DER PROJEKTIONSWAND UND HANDLING DES PRODUKTES

Stellen Sie sicher, dass während des Transports kein Teil der Leinwand beschädigt wurde. Bei Auffälligkeiten ist umgehend der Händler zu informieren. Überprüfen Sie, ob alle Zubehörteile für die nachfolgend beschriebene Leinwand mitgeliefert wurden.

(1) n°1 instructions booklet (screws and plugs for wall mount are not included)

-(2) n° 2 Sliding casing barackets (including 4 round head square neck bolt screws M8x25mm and 4 hexagonal flange nut M8)

-(3) n°1 Hex key – 2,5 mm

-(4) n°1 Hex key – 3 mm

-(5) n°1 Hex key – 5 mm

-(6) n°1 Cuting tool

-(7) n°1 Hook tool (for remove collar motor secure spring – use in case problems with motor)

-(8) )n°1Set plastic collars

-(8) n°1 Set motor connectors 5 pins

-(9) n°1 Set MCS motors connectors (if needed)

-(10) n°1 MCS (if needed)

-(11) n°1 wall switch (plug included)

AAAACHTUNG:

CHTUNG:CHTUNG:

CHTUNG: Zum Öffnen der Verpackung keine Teppichmesser oder spitzen Gegenstände verwenden. Beim Öffnen der Verpackung, sowie bei Installation und Handling des Produktes immer Schutzhandschuhe tragen. Das Produkt muss je nach Gewicht von mindestens zwei, drei oder vier Personen befördert werden (Richtwerte für die Last pro Person: 25 kg Männer - 15 kg Frauen). Bei höheren Gewichten wird empfohlen, spezifisches Hebezeug verwenden

04 ALLGEMEINE SICHERHEITSVORSCHRIFTEN

04 ALLGEMEINE SICHERHEITSVORSCHRIFTEN04 ALLGEMEINE SICHERHEITSVORSCHRIFTEN

04 ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Lesen Sie die Anleitungen und Hinweise dieser Gebrauchsanleitung vor Verwendung des Produkts oder Durchführung jeglicher Art von Wartung und versichern Sie sich, dass Sie sie verstanden haben. Installation des Bildschirms über Durchgangszone ist streng verboten. Überprüfen Sie vor und während der Verwendung, dass die Projektionswand keine gefährlichen Situationen erzeugt. Keines der Elemente oder Teile der Projektionswand beschädigen oder entfernen. Führen Sie niemals Wartungseingriffe an der Projektionswand mit laufendem Motor durch (sicherheitshalber die Stromzufuhr abtrennen). Das Produkt darf unter keinen Umständen von Kindern benutzt werden. Kinder dürfen sich der Projektionswand unter keinen Umständen nähern, solange diese sich bewegt. Jede Projektionswand ist durch eine Garantie gedeckt, deren Gültigkeit von der tatsächlichen Einhaltung der Anleitungen in diesem Handbuch abhängt. ACHTUNG:

ACHTUNG:ACHTUNG:

ACHTUNG: Eine falsche Installation kann die Sicherheit der Anwender des Produkts beeinträchtigen. Der Hersteller lehnt jegliche Haftung für Personen- bzw. Sachschäden ab, die auf unsachgemäße Benutzung, Montagefehler oder ungenügende Wartung zurückzuführen sind. Der Hersteller haftet nicht für Probleme, die durch Installationsfehler verursacht werden. Die Montage der Leinwand, die elektrischen Anschlüsse und die Überprüfungen bei Störungen der motorbetriebenen Wicklungen sind von einem hierzu befugten Händler oder von Fachpersonal durchzuführen, das Kenntnis von den Gefahren hat, die von elektrischer Energie ausgehen. Das Anschlusskabel kann nicht ersetzt werden. Bei Beschädigung des Kabels muss die gesamte Leinwand ausgetauscht werden. Eingriffe an den Endschaltern oder das Aufbrechen der angebrachten Siegel führen zu Garantieverlust. Bei Rückfragen wenden Sie sich bitte an unser technisches Büro. NACH DER MONTAGE DES BILDSCHIRMS AN DEN BÜGELN IST VOR DER VERWENDUNG SICHERZUSTELLEN, DASS DER BILDSCHIRM PERFEKT HORIZONTAL POSITIONIERT IST.

Page 12

DEUTSCH - Betriebsanleitung Projektionswand

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 12

05 05

05 HINWEISE UND VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCH

HINWEISE UND VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCHHINWEISE UND VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCH

HINWEISE UND VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCH

Die Leinwände sind für die Benutzung in Innenräumen unter normalen Temperatur- (20 - 25 °C) und Feuchtigkeitsbedingungen vorgesehen. Bei Einsatz im Außenbereich sind besondere Vorsichtsmaßnahmen, vor allem hinsichtlich Temperatur und Staubbelastung, zu treffen. Bei einer Exposition der Leinwand gegenüber Temperaturen von über 50 °C, kann es zu einer dauerhaften Verformung der Ebenheit sowie zur Ablösung der Leinwand von der Aufwickelrolle kommen. Die Leinwand nicht längere Zeit dem Sonnenlicht aussetzen, um ein Vergilben zu vermeiden (außerdem sicherstellen, dass die Leinwand die oben angegebene Temperatur durch Sonnenbestrahlung nicht übersteigt). Da das Material, aus dem die Leinwand besteht (PVC), zur elektrostatischen Aufladung neigt, kann sich bei übermäßigem Staubanfall in der Umgebung durch die elektrostatische Anziehung dieser Staub auf der Leinwand ablagern und zu einer Beeinträchtigung ihrer optischen Eigenschaften führen (siehe auch Reinigung der Leinwand). ACHTUNG:

ACHTUNG:ACHTUNG:

ACHTUNG: Die Leinwand nicht gewaltsam von Hand herausziehen, da dadurch der Motor beschädigt oder der Bügelkasten abgerissen werden könnte. Erlauben Sie Kindern nicht, mit den fest angebrachten Steuervorrichtungen zu spielen. Beobachten Sie die Leinwand und halten Sie Personen davon fern, bis die Projektionswand völlig geschlossen ist. Es ist verboten, die Bewegung der Leinwand zu blockieren, zu verhindern oder zu erzwingen, sich an der Leinwand oder an der unteren Schiene festzuhalten oder daran zu schaukeln, Gegenstände an der Leinwand oder an der unteren Schiene anzubringen oder die Struktur der Leinwand zu ändern, da dies zu Schäden am Aufwickelsystem und somit zu Personen- und Sachschäden führen kann

06 06

06 REINIGUNG UND WARTUNG

REINIGUNG UND WARTUNGREINIGUNG UND WARTUNG

REINIGUNG UND WARTUNG

Die Projektionswände und deren Projektionstücher s ind sehr empfindlich, daher müssen sie besonders sorgfältig behandelt und unter Befolgung der nachstehenden Hi nweise gepflegt werden: Zum Reinigen der Oberfläche keine Lösungsmittel, Chemikalie n oder Scheuermittel und keine spitzen Utensilien benutzen.

Jeden Kontakt mit anderen Materialien (Lacke, Tinten usw .) vermeiden, da sich diese möglicherweise nicht mehr von dem Gewebe

entfernen lassen.

PROJEKTIONSTÜCHER CLEARPIX

PROJEKTIONSTÜCHER CLEARPIXPROJEKTIONSTÜCHER CLEARPIX

PROJEKTIONSTÜCHER CLEARPIX: Verwenden Sie ein weiches, sauberes und leicht ang efeuchtetes Tuch und bewegen Sie es immer von der Mitte des Projektionsbereichs nach außen. Ein Bürstenaufsatz am Staubsauger darf nur benutzt werden, wenn die Borsten weich und perfekt sauber sind. PROJEKTIONSTÜCHER

PROJEKTIONSTÜCHER PROJEKTIONSTÜCHER

PROJEKTIONSTÜCHER SSSSOLIDPIX, MULTIPIX, PERFPIX

OLIDPIX, MULTIPIX, PERFPIXOLIDPIX, MULTIPIX, PERFP IX

OLIDPIX, MULTIPIX, PERFPIX: Per pulire telo di proiez ione, utilizzare un panno morbido, pulito, inumidito, eventualmente abbinato con detergenti a base neutra o al cool. Poiché dopo la pulizia potrebbe verificarsi che il telo si carichi di elettricità statica, a causa dello sfregamento con il panno, si consiglia di passare, con un panno pulito, un liquido antistatico sul telo per ev itare che la polvere venga nuovamente attratta dallo stesso. PROFIL

PROFILPROFIL

PROFILEEEE:::: Das Gehäuse ist mit einem weichen, sauberen Tuch abzustau ben und gegebenenfalls mit einem milden Reinigungsmittel zu reinigen. PROFILE MIT SAMTBEZUG:

PROFILE MIT SAMTBEZUG:PROFILE MIT SAMTBEZUG:

PROFILE MIT SAMTBEZUG: Zur Pflege des Profils wird dieses mit einem weichen, sauberen Tuch oder m it einer Bürste mit weichen, antistatischen Borsten abgestaubt. Ein Bürstenaufsatz am Staubsauger darf nur benutzt werden, wenn die Borsten weich und per fekt sauber sind.

STRUKTUR und BEFESTIGUNGSBÜGEL:

STRUKTUR und BEFESTIGUNGSBÜGEL: STRUKTUR und BEFESTIGUNGSBÜGEL:

STRUKTUR und BEFESTIGUNGSBÜGEL: Der Zustand des Produkts und der Halt der Befestigungsbügel müssen regelmäßig kontrolliert werden. Sind Verbiegungen, Risse oder Materi alermüdung von Bügeln, Schrauben oder Bauteilen des Produkts festzustellen , muss die Umgebung der Projektionswand abgesichert werden, um Sach- und Personenschäden zu vermeiden. Anschließend d as anscheinend defekte

Teil sofort ersetzen und das Produkt wieder hers

tellen.

07 MONTAGEANLEITUNG

07 MONTAGEANLEITUNG07 MONTAGEANLEITUNG

07 MONTAGEANLEITUNG

ACHTUNG.

ACHTUNG.ACHTUNG.

ACHTUNG. Siehe Abbildungen auf den letzten Seiten dieses Handbuchs. Es ist strikt verboten, die Projektionswand an beweglichen Wänden oder instabilen Kabeln zu installieren, die Bügel müssen an Flächen angebracht werden, die auf Dauer sicherstellen, dass der Abstand zwischen den Bügeln beibehalten wird. Die Montage der Projektionswand hat mit Schrauben und Dübeln zu erfolgen, die für das Gewicht sowie für die Art der Wand oder der Decke geeignet sind, an der die Bügel befestigt werden sollen. Vor Beginn der Installation wählen Sie den Dübel oder das Befestigungssystem anhand des folgenden Schemas:

Breite Projektionswand bis (inches)

Breite Projektionswand bis (inches)Breite Projektionswand bis (inches)

Breite Projektionswand bis (inches)

8080

9090

9696

100

100100

100

110

110110

110

Zu berücksichtigendes Gesamtgewicht

Zu berücksichtigendes GesamtgewichtZu berücksichtigendes Gesamtgewicht

Zu berücksichtigendes Gesamtgewicht

Kg 52

Kg 52 Kg 52

Kg 52

–––– lb

lblb

lbs 114

s 114s 114

s 114

Kg 56

Kg 56 Kg 56

Kg 56

–––– lbs 124

lbs 124lbs 124

lbs 124

Kg 58

Kg 58Kg 58

Kg 58

–––– lbs 128

lbs 128lbs 128

lbs 128

Kg 60

Kg 60Kg 60

Kg 60

–––– lbs 132

lbs 132lbs 132

lbs 132

Kg 65

Kg 65Kg 65

Kg 65

–––– lbs 142

lbs 142lbs 142

lbs 142

Page 13

DEUTSCH - Betriebsanleitung Projektionswand

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 13

09 KENNUNG DES MOTORTYPS

09 KENNUNG DES MOTORTYPS 09 KENNUNG DES MOTORTYPS

09 KENNUNG DES MOTORTYPS –––– FEATURES

FEATURES FEATURES

FEATURES ---- ELEKTRISCHER ANSCHLUSS

ELEKTRISCHER ANSCHLUSSELEKTRISCHER ANSCHLUSS

ELEKTRISCHER ANSCHLUSS

Der am Produkt installierte Motortyp ist auf dem an jede m Produkt angebrachten Typenschild mit dem CE-Logo angegeben. Bei Öffnen der Verpackung muss dieses Typenschild kontrol liert, und zur korrekten Installation und Verdrahtung das korrekte Motormodell e rmittelt werden. Falls die Motorleistung nicht der Leistung des Stromnetzes am Installationsort entspricht, wenden Sie sich bit te an einen Elektroinstallateur und besorgen Sie einen passenden Strom-Frequenz-Wandler.

230V 50Hz

230V 50Hz230V 50Hz

230V 50Hz

Technische Eigenschaften:

Technische Eigenschaften:Technische Eigenschaften:

Technische Eigenschaften:

Frequenz: ~Hz50

Leistung: 120W

Drehmoment: 6Nm

Geschwindigkeit: 32U/M

Höchstzyklen: 2

Mechanische Festigkeit: nach Norm EN14202

Betriebstemperatur: von –20 bis +55 °C

ELEKTRISCHER ANSCHLUSS

ELEKTRISCHER ANSCHLUSSELEKTRISCHER ANSCHLUSS

ELEKTRISCHER ANSCHLUSS

Die elektrische Verkabelung muss den ge ltenden CEI-Bestimmungen entsprechen. Die CEI-Norm EN 60335-1 sieht vor, dass im Stromnetz ein einpoliger Trennschalter mit einer Kontaktöffnung von zumindest 3 mm vorgeschaltet ist. Benutzen Sie für die Betätigung der Leinwand nur den mitgelieferten Umschalter (oder ein gleichwertiges Modell). D er Umschalter ist sichtbar in einer Höhe zwischen 1,5 und 1,8 m vom Boden anzubringen.

ACHTUNG

ACHTUNGACHTUNG

ACHTUNG Die korrekte und fachgerechte Durchführung in Einhaltung der geltenden Normen der elektrischen Anschlüsse ist zur Verhütung von Unfällen und für den korrekten, über die Ze it hinweg unveränderten Betrieb der Projektionswand wichtig. Stellen Sie bitte vor Eingriffen an elektrischen Teilen fest, dass das Gerät spannungsfrei ist. Bei Projektionswänden mit Gehäuse befindet sich der Antrieb, von vorne gesehen, rechts von der Leinwand (auf W unsch kann er auch links angebracht werden). Niemals zwei oder mehrere Motoren ohne S teuervorrichtung an den gle ichen U mschalter o hne Aggregatsteuerung oder zwei Umschalter an den gleichen Motor

120V 60Hz

120V 60Hz120V 60Hz

120V 60Hz

Technische Eigenschaften:

Technische Eigenschaften:Technische Eigenschaften:

Technische Eigenschaften:

Frequenz: ~Hz50

Leistung: 120W

Drehmoment: 6Nm

Geschwindigkeit: 32U/M

Höchstzyklen: 2

Mechanische Festigkeit: nach Norm EN14202

Betriebstemperatur: von –20 bis +55 °C

10 10

10 EINSTELLUNG DER ENDSCHALTE

EINSTELLUNG DER ENDSCHALTE EINSTELLUNG DER ENDSCHALTE

EINSTELLUNG DER ENDSCHALTE

ACHTUNG: VOR DEM EINSTELLEN LESEN

ACHTUNG: VOR DEM EINSTELLEN LESENACHTUNG: VOR DEM EINSTELLEN LESEN

ACHTUNG: VOR DEM EINSTELLEN LESEN Die in der gezeigten n°11 Einstellungen sind nur von ermächti gtem und spezialisiertem Personal auszuführen. Die falsche Anwendung der beschriebenen Prozeduren können das Produkt schädigen; solche Schäden sind nicht von der Garantie gedeckt. Die Einstellung erfolgt mittels Inbusschlüssel mit 4 mm (im Lieferumfang enthalten). ACHTUNG

ACHTUNGACHTUNG

ACHTUNG Der Endschalter wird so eingestellt, dass die Projektionsle inwand mindestens eineinhalb Mal um die Rolle gewickelt werden kann, um das Ablösen der Leinwand zu verhindern. Wollen Sie den Sichtbereich verändern, können Sie die Endsch alter entsprechend einstellen, wobei besondere Vorsicht anzuwenden ist: um das Produkt nicht zu beschädigen. Die fehlerhafte Einstellung der Endschalter könnte verursa chen:

-Ablösung der Leinwand von der Rolle

-Aufrollen der Projektionsleinwand in entgegengesetz ter Richtung, wodurch die Ebenheit der Projektionsfläche und die Wickelmechanismen beschädigt werden.

-Zerstörung der Schweißnaht des unteren schwarzen Ran des (umrandete Projektionswände).

-Übermäßige Belastung des Motors mit möglicher Beschädigu ng und Aktivierung des darin befindlichen Thermowiderstandes.

-Übermäßiges Aufwickeln aufgrund des Justiersystem s des Endschalters mit daraus folgender Beschädigung der Mechanik. GARANTIE

GARANTIEGARA NTIE

GARANTIE Wir möchten Sie nochmals daran erinnern, dass Reparatu ren bei Zerstörung der Versiegelung und Schäden, die durch falsche Einstellungen verursacht werden, nicht als Garantiefall behandelt werden

PRODUKTENTSORGUNG

PRODUKTENTSORGUNGPRODUKTENTSORGUNG

PRODUKTENTSORGUNG

Produkt gilt, gilt auch am Ende der Lebensd auer für seine Entsorgung: sie ist von Fachpersonal vorzunehmen. Dieses Produkt besteht aus verschiedenen Material ien: einige können wieder verwertet werden, andere sind zu entsorgen. Holen Sie In formationen über das in Ihrem Land geltende Recycling- und Entsorgungss ystem für diese Produktkategorie ein. Wie Sie aus dem Symbol hier links ersehen können, ist es verboten, das Produkt in den Hausmüll zu geben. Befolgen Sie also die Vorga ben zur Mülltrennung nach den in Ihrem Land geltenden Vorschriften oder geben Sie das Produkt beim Neukauf eines gleichwertigen Artikels an den Händler zurück. ACHTUNG:

ACHTUNG:ACHTUNG :

ACHTUNG: die örtlichen Gesetze könne n schwere Strafen bei missbräuchlicher Entsorgung dieses Produkts vorsehen

GARANTIE

GARANTIEGARANTIE

GARANTIE

1. EINSCHRÄNKUNGEN DER GARA NTIE

1. EINSCHRÄNKUNGEN DER GARA NTIE 1. EINSCHRÄNKUNGEN DER GARA NTIE

1. EINSCHRÄNKUNGEN DER GARA NTIE Der Hersteller garantiert, dass die von ihm vertriebenen Produkte frei von Fabrik ationsmängeln, Material- und Verarbeitungsfehler sind; gemäß folgenden Fristen und Bedingungen : * Für das Produkt wird für die Dauer von vi erundzwanzig (24) Monaten garantiert * Für die mechanischen Teile wird für die D auer von sechsunddreißig (36) Monaten garantiert. * Für die Motoren und Fernbedienungen (B atterien ausgeschlossen) wird für die Dauer von sechzig (60) Monaten ab Datum der Rechnung bzw. des Kass enzettels des Endbenutzers garantiert

2. BEDINGUNGEN UND EINSCHRÄ NKUNGEN

2. BEDINGUNGEN UND EINSCHRÄ NKUNGEN 2. BEDINGUNGEN UND EINSCHRÄ NKUNGEN

2. BEDINGUNGEN UND EINSCHRÄ NKUNGEN Diese Garantie unterliegt den folgenden Bedingungen und Einschränkungen. Bei Benutzung oder Handhabung des P rodukts unter Missachtung der Anleitungen im Benutzerhandbuch, bei Beschädigung infolge missbräuchlicher oder zweckwidriger Benutzung, bei Schäden durch Unfälle oder Nachlässigkeit während d es Transports, und wenn der Fehler des Produkts auf Reparaturen oder Eingriffe durch nicht vom Cus tomer Care befugtes Personal zurückzuführen ist, ist die Garantie ungültig und nicht anwendbar. Das Produkt muss von professionellen Installationstechnikern oder technisch geschultem Fachpersonal gemäß den in den A nleitungen beschriebenen Installations- und Wartungsverfahren installiert werden.

3. RÜCKSENDUNGEN

3. RÜCKSENDUNGEN 3. RÜCKSENDUNGEN

3. RÜCKSENDUNGEN Ohne Genehmigu ng (RMA-Nummer) des Customer Care wird keine Warenrücksendung angenommen. Die Produkte müssen in der Originalver packung oder in einer gleichwertigen Verpackung zurückgeschickt werden, um Transportschäden zu ve rmeiden. Durch ungeeignete Verpackung verursachte

Transportschäden sind nicht von der G arantie abgedeckt.

Dem zurückgeschickten Produkt muss eine detaillierte Beschreibung des Fehlers und eine Fotokopie der Originalrechnung / des Kaufbelegs beiliegen. Folgende Daten müssen im Kaufbeleg / in der Rechnung klar und deutlich angegeben sein: Modell - Seriennummer - Kaufdatum - Name und Anschrift des Käufers und des Vertragshändlers

Page 14

ESPAÑOL - Manual de uso de la pantalla Frame

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 14

01 01

01 INTRODU

INTRODUINTRODU

INTRODUCCI

CCICCI

CCIÓÓÓÓNNNN

El presente manual forma parte integrante del producto y su lectura y comprensión revisten importancia fundamental para la seguridad. En el manual se indican las normas y modos de empleo para que el cliente utilice la pantal la correctamente y con seguridad. El manual deberá acompañar siempre al producto y debe rá ser guardado en un lugar que garantice su integridad y que esté al alcance de las pers onas autorizadas a consultarlo. Cada usuario del producto será responsable de la c orrecta conservación del manual. El usuario también es responsable de controlar la funcionalid ad de la pantalla y de la reparación o sustitución de piezas sujetas a desgaste que podrían proc urar daños. Las imágenes contenidas en este manual t ienen la finalidad de describir en detalle las funciones, características o procedimientos. Sin embargo, pueden diferir por el tipo de modelo representado, lo que no implica cambios en el significado descriptivo de la imagen.

02 CARACTERĺSTICAS GENERALES DEL PRODUCTO

02 CARACTERĺSTICAS GENERALES DEL PRODUCTO02 CARACTERĺSTICAS GENERALES DEL PRODUCTO

02 CARACTERĺSTICAS GENERALES DEL PRODUCTO

Las pantallas se fabrican de conformidad con las disposiciones de las siguientes directivas CE: 2006-95-CE LDV

2004-108-CE EMC 1999-05-CE R&TTE 2005-32-CE Eco design 2011-65-CE ROHS 2002-96-CE RAEE

2001-95-CE SEGURIDAD La pantalla que se describe en este m anual tiene que utilizarse exclusivamente como soporte para la proyección de vídeo. Cualquier uso no contemplado en este manual, no está permitido. La pantalla dispone de una o más tela s de proyección en PVC plastificado sin cadmio o en FIBRA de VIDRIO impregnada con PVC plastificad o, y cada tela se puede clasificar en la categoría:

- M1 o M2 de a cuerdo con las normas francesas (LNE Labora toire national de métrologie et d’essais – SME Centre de recherches du Bouchet -

WARRINGTONFIRE GENT La boratoire de métrologie

et d’essais – IFTH Laboratoire accreditè )

- B1 o B2 de acue rdo con las normas alemanas (LNE Laboratoire national d e métrologie et d’essais – SME Centre de recher ches du Bouchet - WARRINGTONFIRE GENT Labor

atoire national de

métrologie et d’essais)

- UL94HB de acuerdo con las normas de los EE.UU. (THE GOVMARK Organization, Inc.)

Puesto que aún no existe en Europ a una armonización entre las diferentes normativas nacionales de clasificación , se precisa que la clase M1 francesa corresponde a material no inflamable y la clase

corresponde a material difícilmente inf lamable.

03 DESEMBALAJE DE LA PANTALLA Y DESPLAZAMIENTO DEL PRODUCTO

03 DESEMBALAJE DE LA PANTALLA Y DESPLAZAMIENTO DEL PRODUCTO 03 DESEMBALAJE DE LA PANTALLA Y DESPLAZAMIENTO DEL PRODUCTO

03 DESEMBALAJE DE LA PANTALLA Y DESPLAZAMIENTO DEL PRODUCTO

Controle que ninguna parte de la pantalla haya sufrido de sperfectos durante el transporte. En caso de anomalías, informe de inmediato al revendedor. Controle que estén presentes todos lo s accesorios para el tipo de pantalla descrito en el manual.

(1) n°1

manual de instrucciones

-(2) n° 2 Placas de installation (incluyen 4 - M8x25mm y 4 da dos M8)

-(3) n°1 Llave hexagonal – 2,5 mm

-(4) n°1 Llave hexagonal – 3 mm

-(5) n°1 Llave hexagonal – 5 mm

-(6) n°1 Cortador

-(7) n°1 Utesilios con gancho por sacar el motor

-(8) )n°1Set plastic collars

-(8) n°1 Set motor connectors 5 pins

-(9) n°1 Set MCS motors connectors (si incluido)

-(10) n°1 MCS (si incluido)

-(11) n°1 interruptor con elec cable (no se incluyen ni tornillos ni tacos para la pared)

ATENCIÓN

ATENCIÓNATENCIÓN

ATENCIÓN no utilizar ni una cuchilla ni un objeto punti agudo para abrir el embalaje, utilizar siempre guantes de protección durante la apertura del embalaje y la instalación o desplaz amiento del producto. Desplazar e instalar el producto mínimo entre dos, tres o cuat ro personas, según el peso del producto (valores de referencia de carga por persona: 25kg macho - 15kg hembra). En caso de pesos superiores se recomienda utilizar equipos de elevación específico s.

04 NORMAS GENERALES DE SEGURIDAD

04 NORMAS GENERALES DE SEGURIDAD 04 NORMAS GENERALES DE SEGURIDAD

04 NORMAS GENERALES DE SEGURIDAD

Lea detenidamente y comprenda bien las instrucciones y advertencias que contiene este manual antes de comenzar a utilizar el producto y antes de llevar a cabo intervenciones de mantenimiento. Está prohibido terminantemente de instalar la pantalla sobre àreas de posible trànsito de personas. Antes y durante el uso controle que la pantalla no genere situaciones de peligro. No altere, quite o deteriore ningún elemento o parte de la pantalla. No lleve nunca a cabo operaciones de mantenimiento en la pantalla con el motor encendido (para mayor seguridad se recomienda desconectarlo de la alimentación). Está prohibido terminantemente a los niños utilizar el producto. Está terminantemente prohibido dejar que los niños se acerquen a la pantalla durante su movimiento. Todas las pantallas están garantizadas y la validez de la garantía depende del respeto efectivo y del cumplimiento de las instrucciones que contiene este manual. ATENCIÓN:::: el kit de instalación de la pantalla no dispone de tornillos y tacos de expansión para la fijación a las paredes/ techos. El instalador es responsable de la elección adecuada de los tornillos y de los sistemas de fijación, de acuerdo con los diferentes tipos de material de las paredes o techos en los que tiene que instalar la pantalla. Una instalación incorrecta podría comprometer la seguridad de las personas que utilizarán el producto, el fabricante no es responsable de daños a bienes o personas provocados por una instalación incorrecta, un uso inadecuado de la pantalla o un mantenimiento escaso o insuficiente. El fabricante no es responsable de problemas vinculados con errores de instalación En caso de necesidad, póngase en contacto con nuestro departamento técnico para obtener más aclaraciones. La instalación de la pantalla, las conexiones eléctricas y las comprobaciones en caso de fallo del enrollamiento motorizado tiene que efectuarlos el distribuidor autorizado o personal competente y que conozca los riesgos que puede representar la energía eléctrica. El cable de conexión no se puede sustituir. Si el cable se deteriora será necesario sustituir la pantalla. La alteración del final de recorrido o la perforación del sello situado encima de los agujeros provoca la anulación de la garantía. AL CONCLUIR EL MONTAJE DE LA PANTALLA EN LOS SOPORTES ES OBLIGATORIO COMPROBAR QUE ESTÉ PERFECTAMENTE HORIZONTAL ANTES DE UTILIZARLA

Page 15

ESPAÑOL - Manual de uso de la pantalla Frame

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 15

05 05

05 ADVERTENCIAS Y PRECAUCIONES PARA EL USO

ADVERTENCIAS Y PRECAUCIONES PARA EL USOADVERTENCIAS Y PRECAUCIONES PARA EL USO

ADVERTENCIAS Y PRECAUCIONES PARA EL USO

Las pantallas están destinadas para su utilización en interiores con temperatura (20 - 25 °C) y humedad normales. Deberán tomarse precauciones parti culares para su utilización en exteriores, sobre todo con relación a las condiciones de temperatura y polvo. La exposición a temperaturas superiores a 50 °C podría provocar deformac iones permanentes de la planeidad de la tela, o la separación d e la tela del tubo de enrollamiento. No deje la tela de proyección expuesta durante períodos largos a la luz solar para evitar que se amarillee (también controle q ue a causa de la exposición a la luz solar la pantalla no alcance los niveles de temperatura antedicho s). Ya que el material del que está hecha la tela de proyección (PVC) tie nde a cargarse e lectrostáticamente, el exceso de polvo en el ambiente de proyección puede pr ovocar un degrado de las cualidades ópticas de la tela a causa del depó sito de polvo por atracción electrostática (véase también limpieza de la tela de proyección).

ATENCIÓN

ATENCIÓNATENCIÓN

ATENCIÓN: no fuerce manualmente la salida de la tela, porque podría averiar el motor o desprender la carcasa de contención de los soportes de fijación. No permita que los niños jueguen con los dispositivos de mando fijos. Mantenga los mandos a distancia fuera del alcance de los niños. Controle la pantalla mientras está subiendo y mantenga a las personas alejadas hasta que la pantalla no esté completamente cerrada. Está prohibido bloquear, impedir y forzar el movimiento de la pantalla, asirse o colgarse, añadir o aplicar cu alquier objeto en la tela o remarco y modificar la estructura de la pantalla, puesto que podría provocar problemas al si stema de enrollamiento con daños consiguientes a bienes o personas.

06 06

06 LIMPIEZA MANTENIMIENTO

LIMPIEZA MANTENIMIENTOLIMPIEZA MANTENIMIENTO

LIMPIEZA MANTENIMIENTO

La pantalla y las telas de proyección de las pantallas son delic adas, por lo que hay que prestar especial atención y seguir las instrucciones de limpieza: No utilice nunca disolventes, productos químicos o ab rasivos ni instrumentos puntiagudos para limpiar la superficie. Evite cualquier contacto con otros materiales (barnices, t intas, etc.) pues podría ser imposible eliminarlos de la tela. TELAS DE PROYECCIÓN CLEARPIX:

TELAS DE PROYECCIÓN CLEARPIX:TELAS DE PROYECCIÓN CLEARPIX:

TELAS DE PROYECCIÓN CLEARPIX: Use un p año suave, limpio y húmedo utilizándolo siempre con movimientos desde el centro de la zona de proyección hacia los lados exter nos. Se permite utilizar un cepillo instalado en una aspiradora sólo si las cerdas son sua ves y están perfectamente limpias. TELAS DE PROYECCIÓN

TELAS DE PROYECCIÓN TELAS DE PROYECCIÓN

TELAS DE PROYECCIÓN SO LIDPIX, MULTIPIX, PERFPIX

SOLIDPIX, MULTIPIX, PERFPIXSOLIDPIX, MULTIPIX, PERFPIX

SOLIDPIX, MULTIPIX, PERFPIX: Para limpiar la te la de proyección, utilice un paño suave, limpio y humedecido, de ser oportuno también utilice algún detergente de base neutra o alcohol. Puede suceder que tras la limpieza la tela se cargue de electricidad estática a causa de la fricción con el paño, por lo que se aconseja pasar, con un paño limpio, un líquido a ntiestático para que el polvo no sea atraído nuevamente por la pantalla. CARCASA

CARCASACARCASA

CARCASA:::: Para limpiar la carcasa utilice un paño suave limpio y, en su caso, algún detergente no agresivo CONTORNOS A

CONTORNOS ACONTORNOS A

CONTORNOS ATERCIOPELA DOS:

TERCIOPELADOS:TERCIOPELADOS:

TERCIOPELADOS: Para limpiar el contorno, elimine el polvo co n la ayuda de un paño limpio o con cepillos de cerdas suaves y antiestáticas. Se permite utilizar un cepillo instalado en una aspiradora sólo si las cerdas son suaves y están perfectament e limpias. ESTRUCTURA Y ABRAZADERAS DE FIJACIÓN :

ESTRUCTURA Y ABRAZADERAS DE FIJACIÓN :ESTRUCTURA Y ABRAZADERAS DE FIJACIÓN:

ESTRUCTURA Y ABRAZADERAS DE FIJACIÓN : Es obligatorio verificar periodicamente el estado del producto y comprobar la resistencia de las abrazaderas de fijación. E n caso de deformaciones, desgarros o fallos estructurales de abrazaderas, tornillos o compo nentes del producto, es obligatorio asegurar inmediatamente la zona próxima a la pantalla, para evitar cualquier tipo de daño a personas o cosas. Sucesivamente, deberá sustituir inmediatamente el p resunto componente defectuoso y restablecer el producto.

07 07

07 INSTRUCCIONES PARA LA INSTALACIÓN

INSTRUCCIONES PARA LA INSTALACIÓNINSTRUCCIONES PARA LA INSTALACIÓN

INSTRUCCIONES PARA LA INSTALACIÓN

ATENCIÓN:

ATENCIÓN:ATENCIÓN:

ATENCIÓN: Véanse las imágenes en las últimas páginas de este manual. Está totalmente prohibido instalar la pantalla en paredes móviles o con cables inestables; los soportes deben ser aplicados en superficies que garanticen estabilidad a lo largo del tiempo. La pantalla se deberá instalar utilizando tornillos y tacos adecuados según el peso y el tipo de pared o techo al que se fijarán los soportes. Antes de comenzar la instalación elija el tipo de taco o fijación según el siguiente esquema.

Pantalla con ancho hasta inches

Pantalla con ancho hasta inchesPantalla con ancho hasta inches

Pantalla con ancho hasta inches

8080

9090

9696

100

100100

100

110

110110

110

Peso total a considerar

Peso total a considerarPeso total a considerar

Peso total a considerar

Kg 52

Kg 52 Kg 52

Kg 52

–––– lbs 114

lbs 114lbs 114

lbs 114

Kg 56

Kg 56 Kg 56

Kg 56

–––– lbs 124

lbs 124lbs 124

lbs 124

Kg 58

Kg 58Kg 58

Kg 58

–––– lbs 128

lbs 128lbs 128

lbs 128

Kg 60

Kg 60Kg 60

Kg 60

–––– lbs 132

lbs 132lbs 132

lbs 132

Kg 65

Kg 65Kg 65

Kg 65

–––– lbs 142

lbs 142lbs 142

lbs 142

Page 16

ESPAÑOL - Manual de uso de la pantalla Frame

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 16
