01 INTRODUZIONE

Il presente manuale è parte integrante del prodotto e la sua lettura e comprensione sono di fondamentale importanza per la si curezza. In esso sono descritte le norme e le modalità di impiego che consentiranno al cliente un corretto e sicuro uso dello schermo. Il manuale deve sempre accompagnare il prodotto e va custodito con cura in luogo idoneo a garantirne l’integrità fisica e facilmente accessibile a chiunque sia autorizzato alla sua consultazione. Ogni utilizzatore del prodotto è responsabile della salvaguardia del manuale. L’utilizzatore è inoltre responsabile del controllo della funzionalità dello schermo e della riparazione o sostituzione di parti soggette ad usura che potrebbero causare danni. Le immagini contenute in questo manuale hanno lo scopo di descrivere in maniera dettagliata funzioni, caratteristiche o procedure. Tuttavia possono differire per i l tipo di modello

rappresentato, questo non comporta modifiche al significato descrittivo dell’immagine.

02 CARATTERISTICHE GENERALI DEL PRODOTTO

Lo schermo prodotto è costruito in conformità con le disposizio ni delle seguenti direttive CE: 2006-95-CE LDV Bassa tensione

2004-108-CE EMC Compatibilità elettromagnetica 1999-05-CE R&TTE Apparecchiature radio e terminali di telecomunic azione 2005-32-CE CONSUMI Eco design 2011-65-CE ROHS Sostanze pericolose 2002-96-CE RAEE Trattamento rifiuti

2001-95-CE SICUREZZA Prodotti sicuri Lo schermo descritto nel presente manuale deve essere utilizzat o solo ed esclusivamente come supporto per la videoproiezione. Qualsiasi altro uso no n previsto da questo manuale, non è acconsentito. Lo schermo contiene uno o più tessuti di proiezione in PVC pla stificato senza cadmio oppure in FIBRA di VETRO impregnata di PVC plastificato, ogni tessu ti può essere classificato di categoria:

- M1 o M2 s econdo la regolamentazione Francese (LNE Laboratoire national de métrologie et d ’essais – SME Centre de recherches du Bouchet - WARRINGTONFIRE GENT Laboratoire de

métrologie et d’essais – IFTH Laborato ire accreditè )

- B1 o B2 secondo la reg olamentazione Tedesca (LNE Laboratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet - WARRINGTON FIRE GENT Laboratoire nat ional de

métrologie et d’essais)

- UL94HB secondo la regolamentazione degli Stati Uniti D’America (THE GOVMARK Organization, Inc.)

Poiché non esiste ancora a livello europeo una armonizzazione tra le varie normative nazionali di c lassificazione si esplicit a che la classe M1 francese corrisponde a mate riale non infiammabile e la classificazione M2 corrisponde a materiale non facilmente infia mmabile.

03 DISIMBALLO DELLO SCHERMO E MOVIMENTAZIONE PRODOTTO

Assicurarsi che nessuna parte dello schermo sia stata danneggiata durante il trasporto. In caso di anomalia comunicarlo tempe stivamente al rivenditore. Verificare che siano presenti tutti gli accessori per tipo di schermo descritti nel manuale.

n°1 Manuale d’istruzione n°1 Testata DX (+ vite di fissaggio) n°1 Testata SX (+ vite di fissaggio) n°1 Terminale per fondale DX n°1 Terminale per fondale SX n°2 staffe parete soffitto (fino a 110”) – n° 3 staffe parete soffitto ( sopra i 110”) n°2 Viti a farfalla in plastica n°3 rondelle M5 (grandi) N°2 MCS (se compresi) n°2 Commutatori a parete (compresi di spina)

n°1 Adattatore elettrico n°4 Vite CHC M5X20 n°1 chiave esagonale – 2,5 mm n°1 chiave esagonale – 3 mm n°1 chiave esagonale – 4 mm n°1 chiave esagonale – 5 mm n°1 Taglierino n°1 Uncino in metalo (per rimuovere la protezione fissaggio mo tore, da usare solo per assistenze) n°7 Fasce in plastica

-Le viti e i tasselli per il fissaggio a parete non sono comp resi

ATTENZIONE non usare ta glierini o oggetti appuntiti per aprire l'imballo, utilizzare sempre guanti di protezione durante l’apertura dell’imballo e l’install azione o movimentazione del prodotto. Movimentare e installare il prodotto minimo in due tre o quattro persone in base al peso del prodotto (valori di riferimento per carico propersona: 25kg maschio - 15kg femmina). In caso di pesi superiori si raccomanda di utilizzare attrezzatura di sollevamente specifica.

04 NORME GENERALI DI SICUREZZA

Assicurarsi sempre di aver letto e compreso bene le istruzioni e le avvertenze contenute in questo manuale prima di iniziare ad utilizzare il prodotto e di effettuarne qualsiasi intervento di manutenzione.

- Divieto assoluto di installare gli schermi sopra zone di possibile transito di persone. Controllare, prima e durante l’utilizzo, che lo schermo non generi situazioni pericolose.

- Non manomettere, togliere o danneggiare nessun elemento o parte dello schermo.

- Non eseguire mai operazioni di manutenzione sullo schermo con motore acceso (Per una maggior sicurezza, togliere l’alimentazione).

- Divieto assoluto di utilizzo del prodotto ai bambini. Divieto assoluto di far avvicinare i bambini allo schermo durante il suo movimento. Ogni schermo è coperto da garanzia, la cui validità dipende dall’effettivo rispetto ed esecuzione delle istruzioni contenute in questo manuale. ATTENZIONE: I kit di installazione di ogni schermo, non contengono viti e tappi ad espansione per il fissaggio alle pareti/soffitti. L’installatore è responsabile della scelta adeguata di viti e sistemi di fissaggio, in base alle differenti tipologie di materiale delle pareti o soffitti alle quali deve installare lo schermo. Un’installazione errata può compromettere la sicurezza delle persone che useranno il prodotto, il produttore non è responsabile per danni a cose o persone causati da installazione errata, uso improprio dello schermo, scarsa o insufficiente manutenzione. Il produttore non è responsabile di problemi legati ad errori di installazione. Se necessario contattate il nostro ufficio tecnico per eventuali chiarimenti.

L’installazione dello schermo, i collegamenti elettrici e le verifiche in caso di malfunzionamento degli avvolgimenti motorizzati devono essere effettuati dal rivenditore autorizzato o da personale competente e a conoscenza dei rischi che può presentare l’energia elettrica. Il cavo di collegamento non può essere sostituito. Se il cavo è

danneggiato lo schermo deve essere sostituito. La manomissione dei fine corsa o la foratura del sigillo posto sopra i fori comporta la decadenza della garanzia. FINITO IL MONTAGGIO DELLO SCHERMO SULLE STAFFE E’ OBBLIGATORIO VERIFICARE LA PERFETTA ORIZZONTALITA’ PRIMA DELL’UTILIZZO.

ITALIANO - Manuale d’uso schermo

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE Please verify that you are working with the latest revision of this document before specifying your screen. Doc: MMS2-L1 Installation Manual rev2 | 03.02.2015 |Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Page 3

05 AVVERTENZE E PRECAUZIONI PER L’UTILIZZO

Gli schermi sono indicati per utilizzi in ambienti interni con condizioni di temperatura (20 - 25 °C) ed umidità normali. Particolari precauzioni vanno adottate per utilizzi in ambienti esterni, soprattutto in riferimento alle condizioni di temperatura e polverosità degli stessi.

Non lasciare esposto per lunghi periodi il telo di proiezione alla luce solare per prevenire l’ingiallimento dello stesso (verificare anche che, a causa dell’ esposizione alla luce

solare, lo schermo non raggiunga i livelli di temperatura sopra indicati). Poiché il materiale di cui è composto il telo di proiezione (PVC) tende a caricarsi elettrostaticamente, una presenza eccessiva di polveri nell’ ambiente di proiezione può provocare un degrado delle qualità ottiche del telo a causa della deposizione delle polveri per attrazione elettrostatica (vedi anche pulizia del telo di proiezione). ATTENZIONE: Non forzare manualmente la fuoriuscita del telo perché potrebbe provocare danni al motore o il distacco del cassonetto di contenimento dalle staffe di fissaggio. Non permettere ai bambini di giocare con i dispositivi di comando fissi. Tenere i telecomandi lontano dai bambini. Osservare lo schermo in movimento e tenere lontane le persone finché lo schermo non sia completamente chiuso. E’ vietato, bloccare, impedire e forzare il movimento dello schermo, aggrapparsi o dondolarsi , aggiungere o applicare qualu nque oggetto al telo o fondale, modificare la struttura dello schermo; in quanto potrebbe causare danni al sistema di avvolgimento con conseguenti danni a cose e persone.

06 PULIZIA MANUTENZIONE

Lo schermo e i tessuti di proiezione degli schermi sono delicati, quindi bisogna prestare particolare attenzione e seguire le seguenti istruzioni per la loro pulizia: Non utilizzare mai solventi, prodotti chimici o abrasivi o strumenti appuntiti per pulire la superfice. Evitare qualsiasi contatto con altri materiali (vernici, inchiostri ect) in quanto potrebbe essere impossibile rimuoverli dal tessuto. TESSUTI DI PROIEZIONE CLEARPIX: Usare un panno morbido, pulito, inumidito utilizzandolo sempre con movimenti che partono dal centro dell’area di proiezione verso i lati esterni. E’ acconsentito utilizzare un spazzola installata su aspirapolvere solo se le setole sono morbide e perfettamente pulite. TESSUTI DI PROIEZIONE SOLIDPIX, MULTIPIX, PERFPIX: Per pulire telo di proiezione, utilizzare un panno morbido, pulito, inumidito, eventualmente abbinato con detergenti a base neutra o alcool. Poiché dopo la pulizia potrebbe verificarsi che il telo si carichi di elettricità statica, a causa dello sfregamento con il panno, si consiglia di passare, con un panno pulito, un liquido antistatico sul telo per evitare che la polvere venga nuovamente attratta dallo stesso. PROFILI GENERICI: Per pulire il profilo spolverare utilizzando un panno morbido pulito ed eventualmente dei detergenti non aggressivi. PROFILI VELLUTATI: Per pulire il profilo spolverare utilizzando un panno morbido pulito o spazzole con sedole morbide e antistatiche. E’ acconsentito utilizzare un spazzola installata su aspirapolvere solo se le setole sono morbide e perfettamente pulite.

STRUTTURA e STAFFE DI FISSAGGIO: E’ obbligatorio verificare periodicamente lo stato del prodotto e la tenuta delle sue staffe di fissaggio. In caso di presenza di deformazioni, lacerazioni o cedimenti strutturali di staffe viti o componenti del prodotto, è obbligatorio mettere immediatamente in sicurezza la zona circostante lo schermo, per evitare qualsiasi tipo di danno a cose e persone. Successivamente è obbligatorio provvedere all’immediata sosituzione del presunto componente difettoso e al ripristino del prodotto.

07 ISTRUZIONI PER L’INSTALLAZIONE

ATTENZIONE: Vedi immagini nelle ultime pagine di questo manuale. E’ assolutamente vietato installare lo schermo su pareti mobili o cavi instabili, le staffe devono essere applicate su superfici che garantiscono nel tempo la distanza fra una staffa e l’altra. che garantiscono nel tempo la distanza fra una staffa e l’altra.

L’installazione dello schermo deve essere effettuato con viti e tasselli adeguati al peso e alla tipologia di parete o soffitto sulle quali si vuole fissare le staffe, prima di incominciare l’installazione scegliete il tipo di tassello o fissaggio seguendo lo schema seguente:

Vedi immagini nelle ultime pagine di questo manuale.

Schermo con larghezza area di proiezione fino a pollici

80”

90”

96”

100”

110”

120”

130”

140”

150”

160”

MMS2-L1 Peso complessivo

72 kg

158.29 lbs

79 kg

173.79 lbs

83 kg

181.42 lbs

86 kg

187.55 lbs

93 kg

202.95 lbs

131 kg

288.61 lbs

141 kg

309.03 lbs

150 kg

329.52 lbs

159 kg

350.07 lbs

169 kg

370.68 lbs

ITALIANO - Manuale d’uso schermo

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE Please verify that you are working with the latest revision of this document before specifying your screen. Doc: MMS2-L1 Installation Manual rev2 | 03.02.2015 |Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Page 4

09 IDENTIFICAZIONE TIPO MOTORE – CARATTERISTICHE – COLLEGAMENTO ELETTRICO

Il tipo di motore installato sul prodotto è identificato sull’e tichetta riportante il logo CE e applicata su ogni prodotto, all’apertura dell’imballo si prega di controllare tale etiche tta e di identificare il modello corretto di motore per effettuare la corretta installazione e il corretto cablaggio. Nel caso in cui la potenza del motore non corrispondesse alla potenza della linea elett rica del luogo di installazione, si prega di contattare un tecnico elettricista e fornirsi di un corretto trasfor matore di corrente e Hz.

COLLEGAMENTO ELETTRICO:

Il cablaggio elettrico deve rispettare le norme CEI in vigore. La n orma CEI EN 60335-1 prevede che nella rete di

alimentazione ci sia un dispositivo di disconne ssione onnipolare con una distanza di apertura dei contatti di almeno 3 mm.

Utilizzare per il comando dello schermo solo il commutato re fornito a corredo, o modello equivalente. Il commutatore deve

essere montato a vista del prodotto ed ad un altezza compresa fra 1.5 e 1.8 mt di altezza dal pavimento.

ATTENZIONE: La corret ta esecuzione degli allacciamenti elettrici, a regola d’a rte e nel rispetto delle norme vigenti, è importante ai fini della prevenzione degli infortuni e del buon funzion amento, inalterato nel tempo, dello schermo . Prima di eseguire qualsiasi operazione su parti elettriche, assicurarsi ch e non vi sia tensione.

Gli schermi con motorizzazione SOMFY sono dotati di cavi com pleti di

commutatore per il movimento deli tes suti e di Plug per la connessione alla

rete elettriuca. Schermi e cavi, sono compresi di connettor i rapidi per essere

collegati fra di loro

Gli schermi con motorizzazione

LUTRON sono dotati di connettori

rapidi per il collegamento ad

trasformatori o sistemi di gestione

LUTRON

MOTORE

Somfy 230V 50Hz

Somfy 120V 60Hz

Somfy 100V 50/60Hz

Lutron QED

Lutron QS

PLUG

EU or UK or US

Caratteristiche

Motore

Voltaggio: 230V AC

Frequenza: ~Hz50

Potenza: 90-120-140-160-240W

Coppia: 6-10-15-20-35 Nm

Velocità: 17-32RpM

N° cicli massimi: 2

T° di funzionamento:

da –20 a +55 ° C

Voltaggio: 120V AC

Frequenza: ~Hz60

Potenza: 80-110-180-210W

Coppia: 6-10-15-25 Nm Velocità: 14-17-38 RpM

N° cicli massimi: 2

T° di funzionamento:

da –20 a +55 ° C

Voltaggio: 100V AC

Frequenza: ~Hz50-60

Potenza: 80-160W

Coppia: 10-20Nm

Velocità: 12/14 – 17/20 RpM

N° cicli massimi: 2

T° di funzionamento:

da –20 a +55 ° C

Voltaggio: 24V AC

Frequenza: ~Hz50-60

Potenza: 27-37W

Coppia: 2.82-6.78 Nm

Velocità: 25mm/1sec

N° cicli massimi: 2

T° di funzionamento:

da –20 a +55 ° C

Voltaggio: 24V AC

Frequenza: ~Hz50-60

Potenza: 24-37W

Coppia: 2.82-6.78 Nm

Velocità: 25mm/1sec

N° cicli massimi: 2

T° di funzionamento:

da –20 a +55 ° C

10 REGOLAZIONE FINE CORSA

ATTENZIONE LEGGERE PRIMA DI EFFETTUARE LE R EGOLAZIONI le regolazioni indicate devono essere eseguite solo da personale autorizzato e specializzato. l’utilizzo non corretto delle procedure descritte poss ono causare danneggiamenti al prodotto, per i quali non sarà riconosciuta la garanzia. La regolazione viene effettuata con una chiave esagonale da 4mm (in dotazione). AVVERTENZE Il fine corsa è regolato in maniera da permettere che il fog lio di proiezione sia avvolto per almeno 1,5 giri attorno al rullo per evitare il distacco del foglio. Partic olare attenzione va posta in caso di regolazione dei fine corsa per personalizzare l’imposta zione dell’area di visione. Un errata regolazione dei fine corsa può causare:

-Distacco del foglio di proiezione dal rullo

-Avvolgimento in senso contrario del foglio di proiezione con da nneggiamento della planarità della superficie di proiezione e dei mec canismi di avvolgimento.

-Rottura della saldatura del bordo nero in basso (schermi bord ati).

-Sforzo eccessivo sul motore con possibile danneggiamen to e attivazione della resistenza termica contenuto in esso.

-Avvolgimento eccessivo del sistema di taratura fine corsa con c onseguente rottura della parte meccanica. GARANZIA Si ricorda agli operatori che in caso di mano missione dei sigilli e danneggiamento derivante da una regolazione errata, gli interventi per riparazione verranno considerati fuori garanzia.

REGOLAZIONE FINE CORSA SOMFY

TELO DI PROIEZIONE

MASCHERAMENTI LATERALI

-Premere i pulsanti bianco e giallo per sbloccare la m emorizzazione dei fine corsa

-Premere i pulsanti bianco e giallo per sbloccare la memoriz zazione dei fine corsa

-Muovere il telo di proiezione nella posizione di fine corsa basso desiderato, facendo attenzione

a non superare il limite indicato nelle tela di proiezione po i rilasciare il pulsante giallo

-Muovere il mascherament nella posizione di fine corsa bass o desiderato, facendo attenzione a

non superare il limite indicato nelle tela di proiezione poi rilascia re il pulsante bianco

-Muovere il telo di proiezione nella posizione di fine corsa alto des iderato, poi rilasciare il

pulsante bianco

-Muovere il telo di proiezione nella posizione di fine corsa alto des iderato, poi rilasciare il

pulsante giallo

ITALIANO - Manuale d’uso schermo

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE Please verify that you are working with the latest revision of this document before specifying your screen. Doc: MMS2-L1 Installation Manual rev2 | 03.02.2015 |Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Page 5

REGOLAZIONE FINE CORSA LUTRON

-Premere pulsante UP setting

-Premere pulsante DOWN setting

-Il LED si accende

-Muovere il telo nella posizione desiderata

-Premere il pulsante UP setting

-Premere il pulsante DOWN setting

-Il LED emette un flash per conferma

SMALTIMENTO DEL PRODOTTO

Come per le operazioni d'installazione, anche al termine della vita di questo prodotto, le operazioni di smantellamento devon o essere eseguite da personale qualificato. Questo prodotto è costituito da vari tipi di materiali: alcuni possono essere riciclati, altri devono essere smaltiti. Informatevi sui sistemi di riciclaggio o smaltimento previsti dai regolamenti vigenti nel vostro territorio, per questa categoria di prodotto. Come indicato dal simbolo a fianco è vietato gettare questo prodotto nei rifiuti domestici. Eseguire quindi la "raccolta separata" per lo smaltimento, secondo i metodi previsti dai regolamenti vigenti nel vostro territorio, oppure riconsegnare il prodotto al venditore nel momento dell'acquisto di un nuovo prodotto equivalente. Attenzione: i regolamenti locali possono prevedere pesanti sanzioni in caso di smaltimento abusivo di questo prodotto.

GARANZIA

1.LIMITI GARANZIA Il produttore garantis ce che i prodotti da essa distribuiti, sono privi di difetti da fabbricazione, materiale e lavorazione, fatto salvo il termine e le condizioni qui di seguito: * Il prodotto è garantito per un periodo di ven tiquattro (24) mesi * Le parti meccaniche sono garantite per un periodo di trenta sei (36) mesi. * I Motori e i telecomandi (ecluse batterie) sono garantiti per s essanta (60) mesi a partire dalla data della fattura di acquisto /scontrino dell'utilizzatore finale

2.CONDIZIONI E LIMITAZIONI Ques ta garanzia è subordinata alle seguenti condizioni e limitazioni. La garanzia è nulla e inapplicabile se il prodotto è stato usato o manipolato diversamente da quanto indicato nelle istruzioni contenute nel manuale d'uso, se danneggiato per abuso o uso improprio del prodotto, per danni causati da incidenti o negligenza durante il trasporto, se il difetto al prodotto è dovuto a riparazioni o manomissio ni da chiunque non sia stato autorizzato dall'personale dell'ufficio Customer care. Il prodotto deve essere installato da professionisti del s ettore o da personale tecnicamente preparato, seguento procedure di installazioni e manutenzione indicate nelle istruzioni.

3.RESI Nessun prodotto potrà essere reso e accetta to senza un'autorizzazione (RMA) rilasciato dal Customer care. I prodotti devono essere resi con imballo originale o equivalente al fine di evitare danni durante il trasporto. I danni da trasporto causa ti da un inappropriato imballaggio non rientrano nella garanzia. Il prodotto restituito deve essere accompagnata da una descr izione dettagliata del difetto e una fotocopia della fattura/ricevuta orig inale di acquisto. La ricevuta/fattura deve contenere in modo chiaro i seguenti da ti: Modello - Numero di serie - Data di acquisto - Nome e l'indirizzo dell'acqu irente e rivenditore autorizzato

ENGLISH - Screen user manual

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE Please verify that you are working with the latest revision of this document before specifying your screen. Doc: MMS2-L1 Installation Manual rev2 | 03.02.2015 |Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Page 6

01 INTRODUCTION

This manual is an integral part of the product and must be read and understood in all its parts for safety reasons. It contains norms and directions for correct and safe use of the screen. The manual should never be separated from the product; it must be stored in a suitable place to ensure its integrity, and in such a way as to be easily consulted by authorised personnel.

Product user shall be responsible for the manual’s safekeeping. User shall also be responsible for checking the screen’s functionality and for the repair or replacement of any damaged

parts that could pose a hazard. Images contained in this manual are intended to provide a detailed description of the product’s functions, characteristics and procedures. Any slight difference, depending on the model represented, will not change the meaning that the images convey.

02 GENERAL CHARACTERISTICS OF THE PRODUCT

The screen product is manufactured in compliance with the provisions of the following E C directive s 2006-95-CE LDV

2004-108-CE EMC 1999-05-CE R&TTE 2005-32-CE Eco design 2011-65-CE ROHS 2002-96-CE RAEEi

2001-95-CE SAFETY The screen described in this manual must be used exclusively as a support for video projection. A ny other use not covered by this manual, it is not consented. The screen contains one or more Fabric of projection. The Fabric of projection is a cadmium-free plastic pvc sheet or Glass wire (continuos filament) plast ified PVC impregnated, any fabric can be classified in category:

- M1 and M2 fire classification under Frenc h standards (LNE Laboratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet - WARRINGTONFIRE GENT Laboratoire de

métrologie et d’essais – IFTH Laboratoire accreditè

- B1 and B2 fire c lassification under Germ an standards (LNE Laboratoire national de métrologie et d’essais – SME Centre de recherches du B ouchet - WARRINGTONFIRE GENT Laboratoire

national de métrologie et d’essais)

- UL94HB fire classification under USA standards (THE GOVMARK Organizati on, Inc.)

In the absence of a standardisation at a European level of the various national clas sification n orms, it should be noted that the French M1 class correspo nds to non flammable material and that M2 class corresponds to flame retardant material.

03 UNPACKING AND HANDING THE SCREEN

Ensure that the screen has suffered no damage during tra nsport. Should any fault be detected, promptly notify your dealer. Verify th at all screen accessories have been included

n°1 Instructions booklet n° 1 Right head (complete of screw) n° 1 Left head (complete of screw) n° 1 Right Cup for low bar n° 1 Left Cup for low bar n°2 Wall/Incee brackets (to 110”) ; n° 3 Wall/Incee brackets u p (111”) n°2 plastic nugs (butterly) n°3 Washers M5 (large) n°2 Set MCS motors connectors (if needed)

n°2 MCS (if needed) n°2 wall switch (plug included) n°4 screw CHC M5x20 n°1 Hex key – 2,5 mm n°1 Hex key – 3 mm n°1 Hex key – 5 mm n°1 Cuting tool n°1 Hook tool (for remove collar motor secure spring – use in case problems with motor) n°7 Set plastic collars

(screws and plugs for wall mount are not included)

ATTENZIONE do not use cutter s or sharp objects to open the wrapping, always use protection gloves when unpack ing, handling and installing the product. Depending on the product’s weight (reference load: 25 Kg male – 15 Kg female), handling and installing ope rations should be performed by two, three or people people at least. For heavier lo ads we recommend the use of specific lifting equipment.

04 GENERAL SAFETY NORMS

Always read the instructions and warnings set out in this manual very carefully before using the product or before performing any maintenance interventions. Installation of the screen above passageway is strictly forbidden.. Before and during use, check that the screen poses no risk of hazard. Do not tamper with, remove or damage any part or component of the screen. Never perform screen maintenance operations when the motor is on (for maximum safety, remove power supply). Not children safe. It is mandatory to keep children away during operations with the screen. All our screens are covered by guarantee; validity of the same shall be subject to user’s full compliance with the instructions contained in this manual. WARNING: Faulty installation may compromise the safety of the product’s operators; manufacturer shall not be held liable for damages to persons or things resulting from faulty installation, improper use, insufficient or inadequate maintenance of the screen. Manufacturer shall not be held responsible for problems associated with installation errors. Screen installation, electrical connections and verifications in case of malfunction of motorised rolling screens must be performed by authorised vendor or by personnel that is informed and trained in electrical hazards. The connection cable cannot be replaced. If the cable is damaged the screen must be replaced. Tampering with end stops or piercing the seal placed over holes shall entail the forfeiture of the guarantee. For any necessary clarifications please contact our technical office. N.B.ONCE THE SCREEN HAS BEEN MOUNTED ON THE BRACKETS, AND PRIOR TO USING IT, USER IS MANDATORILY REQUIRED TO ENSURE THAT THE SCREEN’S POSITION IS PERFECTLY HORIZONTAL.

ENGLISH - Screen user manual

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE Please verify that you are working with the latest revision of this document before specifying your screen. Doc: MMS2-L1 Installation Manual rev2 | 03.02.2015 |Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Page 7

05 WARNINGS AND RECOMMENDATIONS FOR CORRECT USE

Our screens are suitable for indoor use at normal temperature (20 - 25 °C) and humidity conditions. Special precautions are necessary for outdoor use, especially as regards temperature levels and the presence of dust. Exposure to temperatures of over 50 °C can cause permanent deformation of the screen’s flatness, or the screen to come away from the roller. Avoid prolonged exposure of the projection screen to solar light to prevent yellowing of the same (ensure that exposure to solar light does not cause the screen to reach said temperature level). Since electrostatic charge tends to accumulate on the projection screen (which is made of PVC), attracting dust, excessive dustiness in the projection environment can deteriorate the optical quality of the screen (see projection screen cleaning instructions).

WARNING: Do not manually force the screen’s unrolling: this could result in the motor being damaged or the screen’s case to come away from the wall mount brackets. Do not allow children to play with the screen’s control panel. Keep remote control out of children’s reach.

Monitor screen movement and allow no-one near it until it is completely closed. The following operations: blocking, preventing or forcing the screen’s movement, hanging or swinging from it, adding or applying any object to the screen or backdrop, modifying the screen’s structure – are strictly forbidden and could result in damages to the screen’s rolling system and ensuing hazard to persons and things.

06 CLEANING AND MAINTENANCE

Screens and their projection surfaces are delicate and must be cleaned with great care, according to the following instructions: Never use solvents, chemical or abrasive products, or pointed tools to clean the surface. Avoid contact with other materials (varnishes, inks etc) as they might be impossible to remove from the canvas. FABRIC CLEARPIX: Use a soft, clean, dampened cloth, wiping from the center of the projection surface towards the outer edges. A vacuum-cleaner brush may be used, provided its bristles are soft and

perfectly clean. FABRIC SOLIDPIX, MULTIPIX, PERFPIX: Remove dust from the case with a soft, clean cloth and a non aggressive detergent as necessary.

Clean the projection screen with a soft, clean, damp cloth, and a neutral or alcohol-base detergent as necessary. Since rubbing the screen with a cloth during cleaning operations can cause electrostatic charge to accumulate, we recommend the subsequent application of an antistatic liquid with a clean cloth, to avoid dust being attracted again GENERIC PROFILE: Remove dust from the case with a soft, clean cloth and a non aggressive detergent as necessary VELVET PROFILE: Clean profile with a soft clean cloth, or a brush with soft, antistatic bristles. A vacuum-cleaner brush may be used, provided its bristles are soft and perfectly clean.

STRUCTURE and ANCHORING BRACKETS: The state of the product and the anchoring capacity of its brackets must be checked regularly. In case of canvas deformation or rips, or loosening of structural

components such as brackets or screws, action must be taken immediately to clear the area around the screen and avoid hazard to people and things, replace the defective component and restore the

product's functionality.

07 INSTALLATION INSTRUCTIONS

WARNING: It 's absolutely forbidden to install the screen on mobile walls or unstable cables,the brackets must be applied on surfaces that ensure in the time your distance. When installing the screen use plugs and screws suitable for the screen’s weight and for the type of wall or ceiling on which the mount brackets are to be fixed, based on the following criteria

See images on the end pages of this manual

Screen width view area up to inches

80”

90”

96”

100”

110”

120”

130”

140”

150”

160”

MMS2-L1 Overall weight

72 kg

158.29 lbs

79 kg

173.79 lbs

83 kg

181.42 lbs

86 kg

187.55 lbs

93 kg

202.95 lbs

131 kg

288.61 lbs

141 kg

309.03 lbs

150 kg

329.52 lbs

159 kg

350.07 lbs

169 kg

370.68 lbs

ENGLISH - Screen user manual

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE Please verify that you are working with the latest revision of this document before specifying your screen. Doc: MMS2-L1 Installation Manual rev2 | 03.02.2015 |Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Page 8

09 MOTOR TYPE IDENTIFICATION –CHARACTERISTICS – ELECTRICAL CONNECTION

The type of motor installed on the product is identified by a lab el applied on each product showing the CE logo. When unwrapping the produ ct please check the model type indicated on the label in order to perform the installation and cable connections correctly. Should the power of the motor be different from that of the supply network o f the installation place, please contact an electrician to have a current and Hz transformer installed.

ELECTRICAL CONNECTION:

electric cabling must be conformant with applicable IEC stand ards. IEC norm EN 60335-1 requires that supply network be

fitted with an omnipolar selector switch with contact open ing distance of at least 3 mm. For the screen’s control use only

the selector switch provided by manufactur er, or equivalent model. The selector switch must be mounted within sight

distance of the product, at a 1.5 - 1.8 m he ight from the floor.

WARNING: Correctly performed, state-of-the-art, norm- compliant electrical connections are important to prevent accidents and to ensure the screen’s optimal and unaltered performance over t ime. Prior to carrying out any operation on electrical parts

ensure that power supply is disconnected

The screens with motorization SOMFY are eq uipped with cables complete of

the switch for the surface movement and of Plug for connection to the

electricity. The screens and the cables, are in cluded of quick connectors.

The screens with motorization

LUTRON are equipped with quick

connectors for connection to

transformers or management

systems LUTRON

MOTOR

Somfy 230V 50Hz

Somfy 120V 60Hz

Somfy 100V 50/60Hz

Lutron QED

Lutron QS

PLUG

EU or UK or US

Motor

characteristics

Volt: 230V AC

Frequency: ~Hz50

Power: 90-120-140-160-240W

Torque: 6-10-15-20-30Nm

Speed: 17-32RpM

Max no. of cycles: 2

Operating T°:

from –20 to +55 °C

Volt: 120V AC

Frequency: ~Hz60

Power: 80-110-180-210W

Torque: 6-10-15-25Nm

Speed: 14-17-38RpM

Max no. of cycles: 2

Operating T°:

from –20 to +55 °C

Volt: 100V AC

Frequency: ~Hz50-60

Power: 80-160W

Torque: 10-20Nm

Speed: 12/14-17/20RpM

Max no. of cycles: 2

Operating T°:

from –20 to +55 °C

Volt: 24V AC

Frequency: ~Hz50-60

Power: 27-37W

Torque: 2.82-6.78 Nm

Speed: 25mm/1sec

Max no. of cycles: 2

Operating T°:

from –20 to +55 °C

Volt: 24V AC

Frequency: ~Hz50-60

Power: 24-37W

Torque: 2.82-6.78 Nm

Speed: 25mm/1sec

Max no. of cycles: 2

Operating T°:

from –20 to +55 °C

10 END STOP MOTOR ADJUSTMENT

WARNING - READ CAREFULLY BEFORE PE RFORMING ADJUSTMENTS Adjustments shown must be performed by authorised and specia lised personnel only. Incorrect performance of the procedures described may result in damages to the product which will not be covered by guarantee. Adjus tment is performed with a 4 mm hex wrench (included). WARNING End stop is adjusted so as to allow the projection sheet to win d around the roller at least 1.5 times to avoid the sheet coming loose. S pecial attention must be paid when end stops are adjusted in such a way that projection sheet unwinds b eyond the factory setting. Incorrect adjustment of end stops can cause:

-Projection sheet coming away from the roller

-Projection sheet winding the wrong way, with ensu ing damage to flatness of the projection surface and to winding mechanisms

-Breaking of bottom end black frame welding (framed scr eens)

-Excessive strain on motor with possible ensuing damage and a ctivation of motor’s thermal resistance

-Excessive winding of the end stop adjustment system with ensuing breaking of the mechanical part WARRANTY Operators are reminded that in cases where seals have been ta mpered with and where any damages have resulted from incorrect adju stment, repair interventions shall not be covered by guarantee.

END STOP MOTOR ADJUSTMENT SOMFY

PROJECTION FABRIC

LATERAL MASK

-Pushed the White and Yellow buttons for unlocked the end -stop positions.

- Move the projection fabric in the down end position , ATTENTION do not to exceed the limit

specified in the projection canvas and release the yellow button

- Move the projection fabric in the down end position, ATTE NTION do not to exceed the limit

specified in the projection canvas and release the white button

- Move the projection fabric in the up end position and release the white button

- Move the projection fabric in the up end position an d release the yellow button

ENGLISH - Screen user manual

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE Please verify that you are working with the latest revision of this document before specifying your screen. Doc: MMS2-L1 Installation Manual rev2 | 03.02.2015 |Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Page 9

END STOP MOTOR ADJUSTMENT LUTRON

-Push the UP setting button

-Push the DOWN setting button

-The LED lighting

--The LED lighting

-Move the Fabric in the UP position

-Push the UP setting button

-Push the DOWN setting button

-The LED flashing

PRODUCT’S DISPOSAL

As is the case for installation procedures, when the product reaches the end of its useful life, disposal operations must be c arried out by qualified personnel. The product is made up of various types of material: some can be recycled, others have to be disposed of. You must follow applicable recycling or disposal regulations in force in your area for this product category. As shown in the picture on the left, you must not throw the product into a domestic litter bin. Either dispose of the various components separately, pursuant to the regulations applicable in your territory, or hand the product over to a vendor upon purchasing a similar new product. Warning: local regulations can foresee heavy fines in case of unlawful disposal of this product.

GUARANTEE

1.GUARANTEE LIMITATIONS The Manufactu rer guarantees that all the products it distributes are free of production-, material- a nd processing-related defects, without prejudice to the following terms and conditions: * The product is guaranteed for a period of twenty-f our (24) months * Mechanical parts are guaranteed for a period of thirty -six (36) months * The motors and remote controls (excluding batteries) are guaranteed for a period of sixty (60) months as from the date of the purchase invoice/ receipt released to the end user

2.CONDITIONS AND LIMITATIONS This guarantee is subject to the following conditions and limitations: the guarantee shall be deemed null and vo id if: the product has been used or manipulated in any manner other than those indicated in the user manual’s instructions; or damaged as a result of improper use, or owing to accident or negligence during transport ; or if the product’s defect is the result of repair or manhandling on the part of anyone other than personnel authorize d by our Customer Care office. The product must be installed by trained and experienced insid er professionals, following the instructions provided for the installation and ma intenance procedures.

3.RETURNS No product shall be returned and a ccepted without an authorization (RMA) released by Customer Care. Products must be returned in their original (or equivalent) pack aging to avoid being damaged during transport. Any transport damages resulting from inappropriate packaging shall not be covered by this guarantee. The returned product shall be accompanied by a detailed descrip tion of the defect and by a photocopy of the original purchase invoice /receipt. The purchase invoice/receipt shall clearly indicate the f ollowing: Model – Serial number – Purchase date – Name and address of the purchaser and authorized dealer.

FRANCAIS - Manuel d’instructions écran

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE Please verify that you are working with the latest revision of this document before specifying your screen. Doc: MMS2-L1 Installation Manual rev2 | 03.02.2015 |Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Page 10

01 INTRODUCTION

Ce manuel fait partie intégrante du produit et sa lecture et compréhension sont d’une importance fondamentale pour la sécurit é. Il décrit les normes et modalités d’utilisation qui permettront au client d’utiliser l’écran correctement et en toute sécurité. Le manuel doit toujours accompagner le produit et doit être conservé avec soin dans un lieu adapté afin d’e n garantir l’intégrité physique, tout en permettant d’y accéder facilement par toute personne autorisée à le consulter. Tout ut ilisateur du produit est responsable de la conservation de ce

manuel. L’utilisateur est également responsable du contrôle du bon fonctionnement de l’écran et de la réparation ou substitution des pièces sujettes à l’usure et pouvant provoquer des dommages. Les images contenues dans ce manuel ont pour but de décrire de manière détaillée les fonctions, caractéristiques ou procédures. T outefois elles peuvent différer selon le type modèle représenté, ceci n’enlève rien au sens descriptif de l’image.

02 CARACTÉRISTIQUES GÉNÉRALES DU PRODUIT

Le produit écran est fabriqué en conformité avec les dispos itions des directives CE: 2006-95-CE LDV

2004-108-CE EMC 1999-05-CE R&TTE 2005-32-CE Eco design 2011-65-CE ROHS 2002-96-CE RAEE

2001-95-CE SAEFTYI L'écran décrites dans ce manuel doit être utilisé exclusivement comme un support po ur la projection vidéo. Toute autre utilisation non couverte par le p résent manuel, il n'est pas consenti. L'écran contient un ou plusieurs toile de projection en PVC plastifié sans cadmium or Fil de verre (filament continue) plastifiées PVC imprégné, chaque toile peut être classé dans la catégorie:

- M1 o M2 selon la réglementation française (LNE Laboratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet - WARRINGTONFIRE GENT Laboratoire de métrologie et

d’essais – IFTH Laboratoire accreditè )

- B1 o B2 selon la réglementation Allemand (LNE Laboratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet - WARRINGTONFIRE GENT Laboratoire national de

métrologie et d’essais)

- UL94HB selon la réglementation USA (THE GOVMARK Organization, Inc.)

Étant donné qu’il n’existe encore au niveau européen aucune h armonisation entre les différentes réglementations nationales de classification, nous précisons que la classe M1 française correspond à matériau non inflammable et la classe M2 correspond à mat ériau difficilement inflammable.

03 DÉSEMBALLAGE DE L’ÉCRAN ET MANUTENTION DU PRODUIT

S’assurer qu’aucune partie de l’écran n’a été endommagée pen dant le transport. En cas d’anomalie, communiquer immédiatement l e problème au revendeur. Vérifier que tous les accessoires sont compris, en fonction du type d’écran, selon la instructions

n°1 Manuel d’installation n° 1 Cache droite du carter (Inclu vis de fixation) n° 1 Cache gauche du carter (Inclu vis de fixation) n° 1 Cache droit pour barre de lestage n° 1 Cache gauche pour barre de lestage n°2 Fixation Murale / Plafond (2 pièces jusqu’a 110”, 3 pièces à partir de 111”) n°2 Ecrou à oreille M5 n°3 Rondelle large M5 n°2 Jeu de connecteurs MCS

n°2 MCS (Si commandé) n°2 Interrupteur equipé n°4 Vis CHC M5x20 n°1 Clé Allen – 2,5 mm n°1 Clé Allen – 3 mm n°1 Clé Allen – 5 mm n°1 Outil de découpe n°1 Outils de demontage moteur (Entretien de l’écran) n°7 Jeu de collier

(les vis et chevilles de fixation murale/ plafond ne sont pas inc lues)

ATTENZIONE ne pas utiliser de cutter ou d’objets poin tus pour ouvrir l'emballage, utiliser toujours des gants de protection pendant l’o uverture de l’emballage et l’installation ou la manutention du produit.

Manutentionner et installer le produit avec l’aide d’au moins deux, trois ou quatre personnes en fonction du poids du produit (valeurs de référence de charge par personne : 25kg hommes - 15kg femmes). En cas de poids supérieurs, il est conseillé d’utiliser des équipements de soulèvement spécifiques.

04 NORMES GÉNÉRALES DE SÉCURITÉ

S’assurer toujours d’avoir bien lu et compris les instructions et les avertissements contenus dans le manuel avant de commencer à utiliser le produit et d’effectuer toute intervention d’entretien. L’installation de l’ècran au dessus des zones de passage est strictement interdite Contrôler, avant et pendant l’utilisation, que l’écran ne génère pas de situations dangereuses. Contrôler, avant et pendant l’utilisation, que l’écran ne génère pas de situations dangereuses.Ne modifier, enlever ou endommager aucun élément ou partie de l’écran. Ne jamais effectuer les opérations d’entretien sur l’écran avec le moteur allumé (pour plus de sécurité, débrancher l’appareil). Interdire l'utilisation de l’écran aux enfants. Ne pas initier les enfants a l’utilisation de l'écran. Chaque écran est couvert par une garantie, dont la validité dépend du respect et de l’exécution des instructions contenues dans ce manuel.

ATTENTION: Le kit d'installation pour chaque écran, ne contiennent pas de vis et chevilles en plastique pour fixation aux murs / plafonds. L'installateur est responsable du choix approprié des vis et des chevilles, selon les différents types de matériaux des murs ou des plafonds pour lequel vous souhaitez installer l'écran. Une installation incorrecte peut compromettre la sécurité des personnes qui utiliseront ce produit, le fabricant ne pourra être tenu responsable des dommages causés aux choses ou aux

personnes suite à une installation et à un usage incorrects de l’écran, et à un mauvais entretien. Le fabricant n’est pas responsable des problèmes liés à des erreurs d’installation.

Si nécessaire, contacter notre bureau technique pour tout éclaircissement.

L’installation de l’écran, les raccordements électriques et les contrôles en cas de mauvais fonctionnement des enrouleurs motorisés doivent être effectués par le revendeur autorisé ou par un technicien qualifié connaissant les risques liés à l’électricité. Le câble de raccordement ne peut pas être substitué. Si le câble est endommagé, l’écran doit être substitué. La modification des fins de course ou le percement de la protection située au-dessus des orifices entraînent l’annulation de la garantie.

UNE FOIS LE MONTAGE DE L’ÉCRAN SUR LES SUPPORTS TERMINÉ, IL EST IMPÉRATIF DE VÉRIFIER QU’IL EST PARFAITEMENT HORIZONTAL AVANT DE L’UTILISER.

FRANCAIS - Manuel d’instructions écran

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE Please verify that you are working with the latest revision of this document before specifying your screen. Doc: MMS2-L1 Installation Manual rev2 | 03.02.2015 |Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Page 11

05 AVERTISSEMENTS ET PRÉCAUTIONS D’EMPLOI

Il est recommandé d’utiliser les écrans dans des locaux couverts, dans des conditions de température (20 - 25 °C) et d’humidité normales. Des précautions particulières doivent être adoptées en cas d’utilisation à l’extérieur, en particulier en ce qui concerne les températures et la poussière. L’exposition à des températures supérieures à 50°C peut provoquer des déformations permanentes à la toile, ou le détachement de la toile du rouleau d’enroulement. Ne pas laisser la toile de projection exposée à la lumière du soleil pendant de longues périodes afin d’éviter le jaunissement de l’écran (vérifier également que l’écran n’atteint pas les niveaux de température indiqués ci-dessus suite à son exposition à la lumière du soleil).

L’écran étant composé d’une toile de projection (PVC), il tend à se charger électrostatiquement, et donc une présence excessive de poussière dans l’environnement de

projection peut entraîner une dégradation des qualités optiques de la toile à cause du dépôt de poussières par attraction électrostatique (voir aussi Nettoyage de la toile de projection). ATTENTION: Ne pas permettre aux enfants de jouer avec les dispositifs de commande fixes. Tenir les télécommandes hors de portée des enfants. Observer l’écran en mouvement et éloigner toute personne de l’écran tant qu’il n’est pas complètement refermé.

Il est interdit de s’accrocher ou de se balancer, d’ajouter ou appliquer tout objet à la toile ou au fond, ou de modifier la structure de l’écran, car cela pourrait provoquer des dommages à l’écran, ainsi qu’aux choses et aux personnes. nous rappelons que les bases sont structurées pour une utilisation interne et pour des écrans allant jusqu’à 4 m.

Toute autre installation devra être faite en mettant le produit en sécurité afin d’empêcher qu’il ne se renverse ou qu’il cède.

06 NETTOYAGE ET ENTRETIEN

L’écran et les toiles de projection des écrans sont délicats : il faut dont prêter une attention particulière et suivre les instructions suivantes pour le nettoyage. Ne jamais utiliser de solvants, produits chimiques ou abrasifs, ni d’outils pointus pour nettoyer la surface.

Éviter tout contact avec d’autres matériaux (peintures, encres, etc.) car il pourrait être impossible de les éliminer de la surface de la toile.

TOILES DE PROJECTION CLEARPIX: utiliser un chiffon doux, propre et humidifié en effectuant toujours des mouvements partant du centre de la zone de projection pour aller vers les bords. Il n’est permis d’utiliser une brosse montée sur un aspirateur que si les poils sont doux et parfaitement propres. TOILES DE PROJECTION SOLIDPIX, MULTIPIX, PERFPIX: Pour nettoyer la toile de projection, utiliser un chiffon doux, propre, humidifié, avec un détergent à base neutre ou de l’alcool si nécessaire. Étant

donné qu’après le nettoyage la toile pourrait se charger d’électricité statique à cause du frottement du chiffon, il est conseillé de passer, avec un chiffon propre, un liquide antistatique sur la toile afin d’éviter que la poussière ne soit à nouveau attirée par l’écran.

PROFILS: Pour nettoyer le caisson, utiliser un chiffon doux propre et un détergent non agressif si nécessaire.

PROFILS VELOUTÉS : Pour nettoyer le profil, dépoussiérer en utilisant un chiffon doux et propre, ou bien une brosse à poils doux et antistatiques. Il n’est permis d’utiliser une brosse montée sur un aspirateur que si les poils sont doux et parfaitement propres.

STRUCTURE ET BRIDES DE FIXATION : Il est obligatoire de vérifier régulièrement l’état du produit et la tenue des brides de fixation. En cas de déformations, lacérations ou de fléchissements structurels des

brides, vis et autres éléments qui composent le produit, il est obligatoire de mettre immédiatement en sécurité la zone où l’écran est installé, afin d’éviter tout type de dommage aux choses ou aux personnes.

Ensuite, il est obligatoire de procéder à la substitution immédiate du composant défectueux et à la réparation du produit.

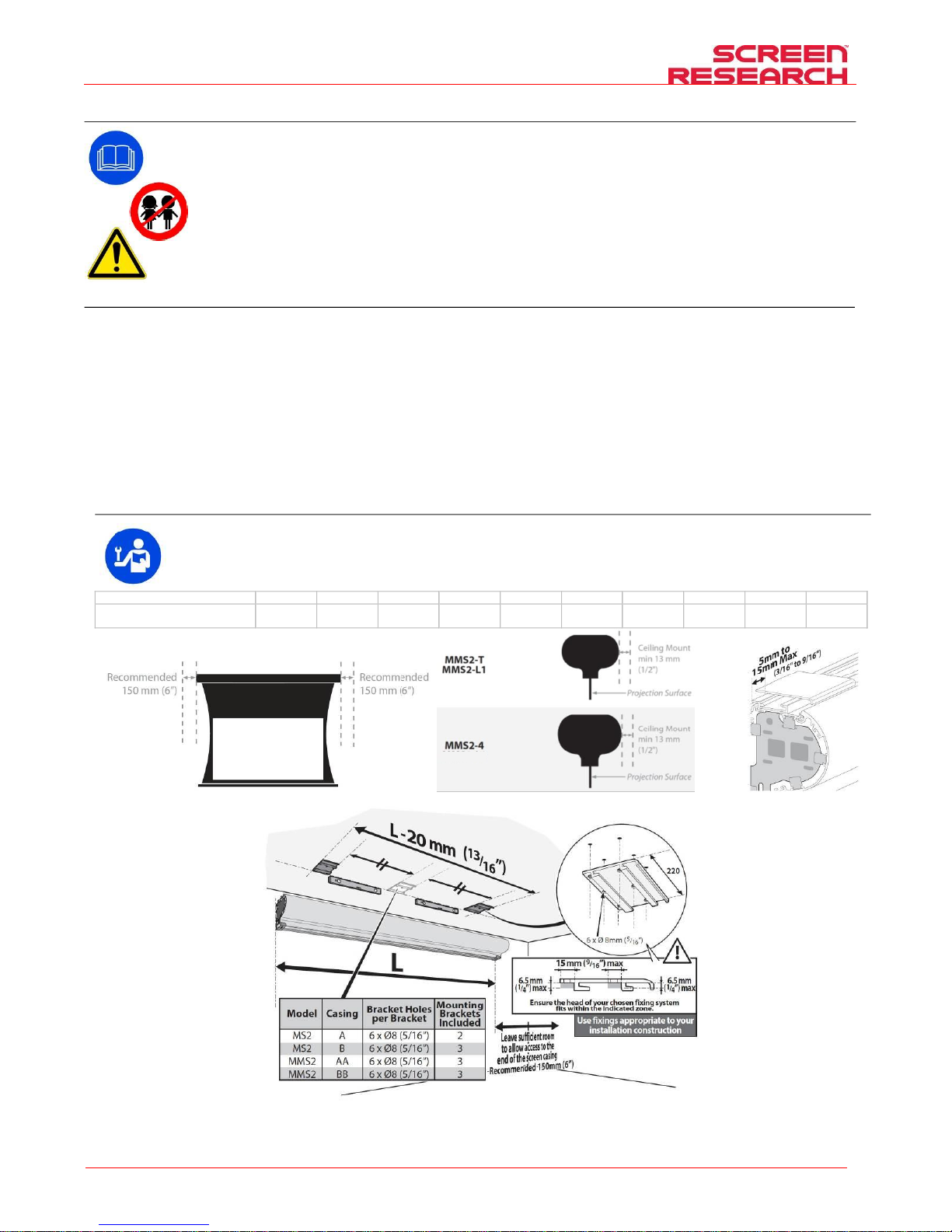

07 ISTRUCTIONS POUR L’INSTALLATION

ATTENTION: Il est absolument interdit d'installer l'écran sur les murs mobiles ou les câbles instables, les supports doivent être appliqués sur des surfaces qui assurent dans le temps, votre distance. L’installation de l’écran doit être effectuée à l’aide de vis et de chevilles adaptées au poids et au type de paroi ou de plafond sur lesquels on souhaite fixer les supports. Avant de commencer l’installation, choisissez le type de cheville ou de fixation en suivant le schéma suivant :

Voir les images aux dernières pages du manuel.

Écran d’une largeur max de (en inches)

80”

90”

96”

100”

110”

120”

130”

140”

150”

160”

MMS2-L1 Poids total à considérer

72 kg

158.29 lbs

79 kg

173.79 lbs

83 kg

181.42 lbs

86 kg

187.55 lbs

93 kg

202.95 lbs

131 kg

288.61 lbs

141 kg

309.03 lbs

150 kg

329.52 lbs

159 kg

350.07 lbs

169 kg

370.68 lbs

FRANCAIS - Manuel d’instructions écran

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE Please verify that you are working with the latest revision of this document before specifying your screen. Doc: MMS2-L1 Installation Manual rev2 | 03.02.2015 |Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Page 12

IDENTIFICATION DU TYPE DE MOTEUR – CARACTÉRISTIQUES – RACCORDEMENT ÉLECTRIQUE

Le type de moteur installé sur le produit est identifié sur l’étiqu ette reportant le logo CE appliquée sur chaque produit. À l’ouverture de l ’emballage, veuillez contrôler l’étiquette et identifier le modèle correct du moteur afin d’effectuer l’installation et le câblage corrects d e l’appareil. Au cas où la puissance du moteur ne correspondrait pas à la pu issance du réseau électrique du lieu d’installation, veuillez

contacter un électricien et vous munir d’un transformateur de courant et Hz adapté.

RACCORDEMENT ÉLECTRIQUE:

Le câblage électrique doit respecter les normes CEI en vigueur. La norme CEI EN 60335-1 prévoit que le réseau

d’alimentation doit être pourvu d’un dispositif de déconnexion omnipolaire avec une distance d’ouverture des contacts d’au moins 3 mm. N’utiliser pour la c ommande de l’écran que le commutateur fourni avec l’appareil, ou un modèle

équivalent. Le commutateur doit être monté de manière à pouvoir l’action ner tout en ay ant l’écran sous les yeux et à une hauteur comprise entre 1,5 et 1,8 m de hauteur du sol.

ATTENTION:

l’exécution correcte des raccordements électriques, dans les règle de l’art et dans le respect des réglementations en

vigueur, est importante pour la prévention des acciden ts et afin de garantir un fonctionnement correct et du rable de

l’écran. Avant d’effectuer toute opération sur les parties électriques, s’as surer qu’il n’y a pas de tension.

Les écrans motorisés par les moteurs SOMFY sont équi pé d’un switch et d’une prise secteur. Les cables d’alimention s ont équipés de connecteurs

rapides.

Les écrans motorisés par les moteurs LUTRON sont équipé de connecteurs rapides adaptés aux équipements Lutron (Transformateur, autres)

MOTEUR

Somfy 230V 50Hz

Somfy 120V 60Hz

Somfy 100V 50/60Hz

Lutron QED

Lutron QS

PLUG

EU or UK or US

Caractéristiques

moteur

Volt: 230V AC

Fréquence: ~Hz50

Puissance: 90-120-140-160-240W

Couple: 6-10-15-20-35Nm

Vitesse: 17-32RpM

Nb max de cycles: 2

Temp. de fonctionnement:

de –20 à +55 °C

Volt: 120V AC

Fréquence: ~Hz60

Puissance: 80-110-180-210W

Couple: 6-10-15-25Nm

Vitesse: 14-17-38RpM

Nb max de cycles: 2

Temp. de fonctionnement:

de –20 à +55 °C

Volt: 100V AC

Fréquence: ~Hz50-60

Puissance: 80-160W

Couple: 10-20Nm

Vitesse: 12/14-17/20RpM

Nb max de cycles: 2

Temp. de fonctionnement:

de –20 à +55 °C

Volt: 24V AC

Fréquence: ~Hz50-60

Puissance: 27-37W

Couple: 2.82-6.78 Nm

Vitesse: 25mm/1sec

Nb max de cycles: 2

Temp. de fonctionnement:

de –20 à +55 °C

Volt: 24V AC

Fréquence: ~Hz50-60

Puissance: 24-37W

Couple: 2.82-6.78 Nm

Vitesse: 25mm/1sec

Nb max de cycles: 2

Temp. de fonctionnement:

de –20 à +55 °C

10 RÉGLAGE DES FINS DE COURSE

ATTENTION: À LIRE AVANT D’EFFECTUER TOUT RÉGL AGE

Les réglages indiqués ne peuvent être effectués que par un tec hnicien autorisé et spécialisé. Le non respect des procédures décrites peut provoquer d es dommages au produit, pour lesquels la garantie ne sera pas valable. Le réglage s’effectue à l’aide d’une clé hexagonale de 4 mm (fourn ie). RISQUES La fin de course est réglée de manière à permettre que la toile d e projection reste enroulée sur au moins 1,5 tours autour du rouleau a fin d’éviter le décrochage de la toile. Une attention particulière doit être accordée en cas de réglage des f ins de course au-delà du réglage d’usine de déroulement de la toile de projection. Un mauvais réglage des fins de course peut provoquer :

-Décrochage de la toile de projection du rouleau.

-Enroulement en sens contraire de la toile de projection avec e ndommagement de la surface de l’écran et des mécanismes d’enroulement.

-Rupture de la soudure du bord noir en bas (écrans avec bord) .

-Effort excessif du moteur avec risque d’endommag ement et de déclenchement de la résistance thermique contenue dans celui-ci.

-Enroulement excessif du système de réglage des fins de cours e et rupture de la partie mécanique. GARANTIE Nous rappelons aux opérateurs qu’en cas de modification des protections et d’endommagement dû à un réglage incorrect, les interventions de réparation seront c onsidérées hors garantie.

RÉGLAGE DES FINS DE COUR SOMFY

LE TISSU DE PROJECTION

MASK

- Poussé-les boutons blanc et jaune pour déblo qué les positions de fin d'arrêt

- Poussé-les boutons blanc et jaune pour débloqué les positions de fin d'arrêt

- Déplacez le tissu de projection dans la position finale vers le bas, ATTENTION faire pour ne pas

dépasser la limite spécifiée dans la toile de projection et relâchez le bouton jaune

- Déplacez le tissu de projection dans la position finale vers le bas, ATTENTION faire pour ne pas

dépasser la limite spécifiée dans la toile de projection et relâchez le bouton blanc

- Déplacez le tissu de projection dans la position fina le vers le haut, et relâchez le bouton blanc

- Déplacez le tissu de projection dans la position finale vers le haut, et relâchez le bouton jaune

FRANCAIS - Manuel d’instructions écran

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE Please verify that you are working with the latest revision of this document before specifying your screen. Doc: MMS2-L1 Installation Manual rev2 | 03.02.2015 |Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Page 13

RÉGLAGE DES FINS DE COURSE LUTRON

-Appuyez sur le bouton UP setting

- Appuyez sur le bouton DOWN setting

-La LED s'allume

- La LED s'allume

- Déplacez le tissu de projection dans la position finale

- Déplacez le tissu de projection dans la position

- Appuyez sur le bouton UP setting

- Appuyez sur le bouton DOWN setting

- La LED émet un flash

ÉLIMINATION DU PRODUIT

Comme pour les opérations d'installation, au terme de la vie du produit, les opérations de démontage doivent être effectuées p ar un technicien qualifié. Ce produit est composé de différents types de matériaux : certains peuvent être recyclés, d’autres doivent être éliminés. Informe z-vous sur les systèmes de recyclage et

d’élimination des déchets prévus par les réglementations en vigueur sur votre territoire pour cette catégorie de produits. Comme l’indique le symbole ci-contre, il est interdit de jeter ce produit dans les déchets domestiques. Effectuez donc un "tri sélectif" pour le traitement des déchets ,

selon les méthodes prévues par les réglementations en vigueur sur votre territoire, ou bien ramenez le produit chez le vendeu r au moment de l'achat d’un nouveau produit équivalent. Attention: les réglementations locales peuvent prévoir des sanctions en cas d’élimination abusive de ce produit

GARANTIE

1.LIMITES DE LA GARANTIE Le prod ucteur garantit que les produits qu’il distribue sont exempts de tout défaut de fabrication, des matériaux et d’usinag e, et que les termes et les conditions ci-après restent entendus : * Le produit est garanti pour une période de vingt-quatre (24) mois * Les parties mécaniques sont garanties pour une pé riode de trente-six (36) mois. * Les moteurs et les télécommandes (piles exclues) sont garan tis soixante (60) mois à compter de la date de la facture d’achat o u du ticket de caisse de l’utilisateur final

2.CONDITIONS ET LIMITATIONS La présente garantie est soumise aux conditions et limitations suivantes. La garantie est nulle et inapplicable si le produit a été utilisé ou man ipulé sans respecter les instructions contenues dans le mode d'emploi, s ’il a été endommagé suite à un abus ou à un usage impropre du produit, en cas de dommages causés lors d’un accident ou de n égligence pendant le transport, si le défaut du produit est dû à des ré parations ou autres modifications effectuées par des personnes non autorisées par le Service Clients. Le produit doit être installé par des professionnels du s ecteur ou par un personnel techniquement préparé, en suivant les pro cédures d’installation et de manutention indiquées dans les instructions.

3.RETOURS DE MARCHANDISE Au cun produit restitué ne sera accepté sans autorisation écrite (RMA) de la part de notre Service Clients. Les produits doivent être rendus avec l’emballage origin al ou autre emballage équivalent afin d’éviter tout endommagement penda nt le transport. Les dommages dus à un emballage inapproprié pour le transport ne sont pas pris en compte dans la garantie. Le produit restitué doit être accompagné d’une description dét aillée du défaut et d’une photocopie de la facture ou du reçu original d’acha t. Le reçu ou la facture doivent contenir de façon claire les donné es suivantes : modèle - numéro de série - date d’achat - nom et adresse de l 'acheteur et du revendeur autorisé

DEUTSCH - Betriebsanleitung Projektionswand

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE Please verify that you are working with the latest revision of this document before specifying your screen. Doc: MMS2-L1 Installation Manual rev2 | 03.02.2015 |Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Page 14

01 EINFÜHRUNG

Dieses Handbuch ist integraler Teil des Produkts, und dessen Lektüre und Verständnis sind von wesentlicher Bedeutung für die Sicherheit. Darin sind die Normen und Verwendungsmodalitäten beschrieben, die dem Kunden eine richtige und sichere Nutzung der Projektionswand ermöglichen. Das Handbuch muss stets beim Produkt verbleiben und ist sorgfältig an einem geeigneten Ort aufzubewahren, um seine Unversehrtheit zu gewährleisten und allen berechtigten Personen zu r Hinzuziehung zugänglich zu sein. Jeder Nutzer des Produkts ist für den Schutz des Handbuchs verantwortlich. Außerdem ist er für die Überprüfung der Funktionstüchtigkeit der Projektionswand und für alle Reparaturen und den Austausch von abgenützten Teilen, die Schäden verursachen könnten. Die in diesem Handbuch enthaltenen Bilder dienen dazu, Funktionen, Eigenschaften und Verfahren im Detail zu zeigen. Trotzdem können sie sich je nach dargestelltem Modell unterscheiden, wobei sich jedoch die Bedeutung des Bildes im Hinblick auf den beschreibenden Zweck nicht ändert

02 ALLGEMEINE PRODUKTEIGENSCHAFTEN

Die Projektionswände werden in Übereinstimmung zu folgende n CE-Richtlinien hergestellt 2006-95-CE LDV

2004-108-CE EMC 1999-05-CE R&TTE 2005-32-CE Eco design 2011-65-CE ROHS 2002-96-CE RAEE

2001-95-CE Seafty Die in diesem Handbuch beschriebene Projektionswand d arf nur als Bildwand für die Videoprojektion verwendet werden. Jede andere, nicht in diesem Handbuch vorgesehene Verwendung ist unzulässig. Die Projektionswand enthält eines oder mehrere Projektio nstücher aus cadmiumfreiem PVC oder aus PVC-imprägnierter GLASFASER. Jedes Tuch kann i n folgende Baustoffklassen eingeteilt werden:

- M1 und M2 gemäß den französischen Bestimmungen (LNE L aboratoire national d e métrologie et d’essais – SME Centre de recherche s du Bouchet - WARR INGTONFIRE GENT Lab oratoire de

métrologie et d’essais – IFTH Laboratoire acc reditè )

- B1 und B2 gemäß den deutschen Bestimmungen (LNE Laboratoire national de m étrologie et d’essais – SME Centre de recherches du Bouchet - WARRINGTONFIRE GENT Laboratoire na tional de

métrologie et d’essais)

- UL94HB gemäß den US-amerikanischen Bestimmunge n (THE GOVMARK Organization, Inc.)

Da es noch ke ine europaweite Harmonisierung der verschiedenen nationalen Einstufungsnormen gibt, wird darauf hingewiesen, dass die französische Klasse M1 nicht entzündlichem Material, und die Klasse M2 schwer entzündlichem Material entspricht.

03 AUSPACKEN DER PROJEKTIONSWAND UND HANDLING DES PRODUKTES

Stellen Sie sicher, dass während des Transports kein Teil der Leinwan d beschädigt wurde. Bei Auffälligkeiten ist umgehend der Händler zu inf ormieren. Überprüfen Sie, ob alle Zubehörteile für die nachfolgend beschriebene Leinwand mitgeliefert wurden.

n°1 Instructions booklet n° 1 Right head (complete of screw) n° 1 Left head (complete of screw) n° 1 Right Cup for low bar n° 1 Left Cup for low bar n°2 Wall/Incee brackets (to 110”) ; n° 3 Wall/Inc ee brackets up (111”) n°2 plastic nugs (butterly) n°3 Washers M5 (large) n°2 Set MCS motors connectors (if needed)

(screws and plugs for wall mount are not included)

ACHTUNG: Zum Öffnen der Verpackung keine Teppic hmesser oder spitzen Gegenstände verwenden. Beim Öffnen der Verpackung, sowie bei I nstallation und Handling des Produktes immer Schutzhandschuhe tragen. Das Produkt muss je nach Gew icht von mindestens zwei, drei oder vier Personen befördert werden (Richtwer te für die Last pro Person: 25 kg Männer - 15 kg Frauen). Bei höheren Gewichten wird empfohlen, spezifisches Hebezeug verw enden

04 ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Lesen Sie die Anleitungen und Hinweise dieser Gebrauchsanleitung vor Verwendung des Produkts oder Durchführung jeglicher Art von Wartung und versichern Sie sich, dass Sie sie verstanden haben. Installation des Bildschirms über Durchgangszone ist streng verboten. Überprüfen Sie vor und während der Verwendung, dass die Projektionswand keine gefährlichen Situationen erzeugt. Keines der Elemente oder Teile der Projektionswand beschädigen oder entfernen. Führen Sie niemals Wartungseingriffe an der Projektionswand mit laufendem Motor durch (sicherheitshalber die Stromzufuhr abtrennen). Das Produkt darf unter keinen Umständen von Kindern benutzt werden. Kinder dürfen sich der Projektionswand unter keinen Umständen nähern, solange diese sich bewegt. Jede Projektionswand ist durch eine Garantie gedeckt, deren Gültigkeit von der tatsächlichen Einhaltung der Anleitungen in diesem Handbuch abhängt. ACHTUNG: Eine falsche Installation kann die Sicherheit der Anwender des Produkts beeinträchtigen. Der Hersteller lehnt jegliche Haftung für Personen- bzw. Sachschäden ab, die auf unsachgemäße Benutzung, Montagefehler oder ungenügende Wartung zurückzuführen sind. Der Hersteller haftet nicht für Probleme, die durch Installationsfehler verursacht werden. Die Montage der Leinwand, die elektrischen Anschlüsse und die Überprüfungen bei Störungen der motorbetriebenen Wicklungen sind von einem hierzu befugten Händler oder von Fachpersonal durchzuführen, das Kenntnis von den Gefahren hat, die von elektrischer Energie ausgehen. Das Anschlusskabel kann nicht ersetzt werden. Bei Beschädigung des Kabels muss die gesamte Leinwand ausgetauscht werden. Eingriffe an den Endschaltern oder das Aufbrechen der angebrachten Siegel führen zu Garantieverlust. Bei Rückfragen wenden Sie sich bitte an unser technisches Büro. NACH DER MONTAGE DES BILDSCHIRMS AN DEN BÜGELN IST VOR DER VERWENDUNG SICHERZUSTELLEN, DASS DER BILDSCHIRM PERFEKT HORIZONTAL POSITIONIERT IST.

DEUTSCH - Betriebsanleitung Projektionswand

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE Please verify that you are working with the latest revision of this document before specifying your screen. Doc: MMS2-L1 Installation Manual rev2 | 03.02.2015 |Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Page 15

05 HINWEISE UND VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCH

Die Leinwände sind für die Benutzung in Innenräumen unter normalen Temperatur- (20 - 25 °C) und Feuchtigkeitsbedingungen vorgesehen. Bei Einsatz im Außenbereich sind besondere Vorsichtsmaßnahmen, vor allem hinsichtlich Temperatur und Staubbelastung, zu treffen. Bei einer Exposition der Leinwand gegenüber Temperaturen von über 50 °C, kann es zu einer dauerhaften Verformung der Ebenheit sowie zur Ablösung der Leinwand von der Aufwickelrolle kommen. Die Leinwand nicht längere Zeit dem Sonnenlicht aussetzen, um ein Vergilben zu vermeiden (außerdem sicherstellen, dass die Leinwand die oben angegebene Temperatur durch Sonnenbestrahlung nicht übersteigt). Da das Material, aus dem die Leinwand besteht (PVC), zur elektrostatischen Aufladung neigt, kann sich bei übermäßigem Staubanfall in der Umgebung durch die elektrostatische Anziehung dieser Staub auf der Leinwand ablagern und zu einer Beeinträchtigung ihrer optischen Eigenschaften führen (siehe auch Reinigung der Leinwand). ACHTUNG: Die Leinwand nicht gewaltsam von Hand herausziehen, da dadurch der Motor beschädigt oder der Bügelkasten abgerissen werden könnte. Erlauben Sie Kindern nicht, mit den fest angebrachten Steuervorrichtungen zu spielen. Beobachten Sie die Leinwand und halten Sie Personen davon fern, bis die Projektionswand völlig geschlossen ist. Es ist verboten, die Bewegung der Leinwand zu blockieren, zu verhindern oder zu erzwingen, sich an der Leinwand oder an der unteren Schiene festzuhalten oder daran zu schaukeln, Gegenstände an der Leinwand oder an der unteren Schiene anzubringen oder die Struktur der Leinwand zu ändern, da dies zu Schäden am Aufwickelsystem und somit zu Personen- und Sachschäden führen kann

06 REINIGUNG UND WARTUNG

Die Projektionswände und deren Projektionstücher sind sehr empfindlich, daher müssen sie besonders sorgfältig behandelt und unter Befolgung der nachstehenden Hinweise gepflegt werden: Zum Reinigen der Oberfläche keine Lösungsmittel, Chemikalien oder Scheuermittel und keine spitzen Utensilien benutzen. Jeden Kontakt mit anderen Materialien (Lacke, Tinten usw.) vermeiden, da sich diese möglicherweise nicht mehr von dem Gewebe entfernen lassen.

PROJEKTIONSTÜCHER CLEARPIX: Verwenden Sie ein weiches, sauberes und leicht angefeuchtetes Tuch und bewegen Sie es immer von der Mitte des Projektionsbereichs nach außen. Ein Bürstenaufsatz am

Staubsauger darf nur benutzt werden, wenn die Borsten weich und perfekt sauber sind. PROJEKTIONSTÜCHER SOLIDPIX, MULTIPIX, PERFPIX: Per pulire telo di proiezione, utilizzare un panno morbido, pulito, inumidito, eventualmente abbinato con detergenti a base neutra o alcool. Poiché dopo la pulizia potrebbe verificarsi che il telo si carichi di elettricità statica, a causa dello sfregamento con il panno, si consiglia di passare, con un panno pulito, un liquido antistatico sul telo per evitare che la polvere venga nuovamente attratta dallo stesso. PROFILE: Das Gehäuse ist mit einem weichen, sauberen Tuch abzustauben und gegebenenfalls mit einem milden Reinigungsmittel zu reinigen.

PROFILE MIT SAMTBEZUG: Zur Pflege des Profils wird dieses mit einem weichen, sauberen Tuch oder mit einer Bürste mit weichen, antistatischen Borsten abgestaubt. Ein Bürstenaufsatz am Staubsauger darf nur benutzt werden, wenn die Borsten weich und perfekt sauber sind.

STRUKTUR und BEFESTIGUNGSBÜGEL: Der Zustand des Produkts und der Halt der Befestigungsbügel müssen regelmäßig kontrolliert werden. Sind Verbiegungen, Risse oder Materialermüdung von Bügeln, Schrauben oder Bauteilen des Produkts festzustellen, muss die Umgebung der Projektionswand abgesichert werden, um Sach- und Personenschäden zu vermeiden. Anschließend das anscheinend defekte Teil sofort ersetzen und das Produkt wieder herstellen.

07 MONTAGEANLEITUNG

ACHTUNG: Siehe Abbildungen auf den letzten Seiten dieses Handbuchs. Es ist strikt verboten, die Projektionswand an beweglichen Wänden oder instabilen Kabeln zu installieren, die Bügel müssen an Flächen angebracht werden, die auf Dauer sicherstellen, dass der Abstand zwischen den Bügeln beibehalten wird. Die Montage der Projektionswand hat mit Schrauben und Dübeln zu erfolgen, die für das Gewicht sowie für die Art der Wand oder der Decke geeignet sind, an der die Bügel befestigt werden sollen. Vor Beginn der Installation wählen Sie den Dübel oder das Befestigungssystem anhand des folgenden Schemas:

Siehe Abbildungen auf den letzten

Breite des Projektionsbereiches bis

80”

90”

96”

100”

110”

120”

130”

140”

150”

160”

MMS2-L1 Gesamtgewicht

72 kg

158.29 lbs

79 kg

173.79 lbs

83 kg

181.42 lbs

86 kg

187.55 lbs

93 kg

202.95 lbs

131 kg

288.61 lbs

141 kg

309.03 lbs

150 kg

329.52 lbs

159 kg

350.07 lbs

169 kg

370.68 lbs

DEUTSCH - Betriebsanleitung Projektionswand

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE Please verify that you are working with the latest revision of this document before specifying your screen. Doc: MMS2-L1 Installation Manual rev2 | 03.02.2015 |Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Page 16

09 KENNUNG DES MOTORTYPS – FEATURES - ELEKTRISCHER ANSCHLUSS

Der am Produkt installierte Motortyp ist auf dem an jedem Pr odukt angebrachten Typenschild mit dem CE-Logo angegeben. Bei Öffnen der Ve rpackung muss dieses Typenschild kontrolliert, und zur ko rrekten Installation und Verdrahtung das korrekte Motormodell ermitt elt werden. Falls die Motorleistung nicht der Leistung des Stromnetzes a m Installationsort entspricht, wenden Sie sich bitte an einen Elektroinstallateur und besorgen Sie einen passenden S trom-Frequenz-Wandler.

ELEKTRISCHER ANSCHLUSS Die elektrische Verkabelung muss d en geltenden CEI-Bestimmungen entsprechen. Die CEI-Norm EN 60335-1 sieht vor, dass im S tromnetz ein einpoliger Trennschalter mit einer Kontaktöffnung von zumindest 3 mm v orgeschaltet ist. Benutzen Sie für die Betätigung der Leinwand n ur den mitgelieferten Umschalter (oder ein gleichwertiges Modell). Der Umschalter ist sichtbar in einer Höhe zwischen 1,5 und 1,8 m vom Boden anz ubringen.

ACHTUNG Die korrekte und fachgerechte Durchf ührung in Einhaltung der geltenden Normen der elektrischen Anschlüsse ist zur Verhütung von Unfällen und für den korrekten, über die Zeit hin weg unveränderten Betrieb der Projektionswand wichtig.

Stellen Sie bitte vor Eingriffen an elektrischen Teilen fe st, dass das Gerät spannungsfrei ist.

Die Projektionswände mit SOMFY-Motoren sind mit Kabeln mit Schaltern für

die Bewegung der Projektionstücher und mit Plug für den Ansc hluss an das

Stromnetz ausgestattet. Projektionswände und Kabel s ind mit

Schnellverbindern ausgestattet, um sie miteinander v erbinden zu können.

Die Projektionswände mit LUTRON-Motoren sind mit Schnellverbindern für den

Anschluss an Transformatoren

oder LUTRON-Steuersysteme

ausgestattet.

MOTOR

Somfy 230V 50Hz

Somfy 120V 60Hz

Somfy 100V 50/60Hz

Lutron QED

Lutron QS

PLUG

EU or UK or US

Technische

Eigenschaften

Volt: 230V AC

Frequenz: ~Hz50

Leistung: 90-120-140-160-240W

Drehmoment: 6-10-15-20-35 Nm

Geschwindigkeit: 17-32RpM
