FS3 Installation Manual

Made by Adeo Screen sp. Z o.o. (Polska)

Specifications are subject to change without notice. E&OE Please verify that you are working with the latest revision of this document before specifying your screen. Doc: FS3 160-280– Installation Manual rev2 | 02.02.2015 Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Mod. FIXED SUPREME 3 - FS3 Code PFIXFS3-XXXXX

From 160,01” to 280”

Manuale d’installazione schermo a cornice rigida Fixed frame screen installation manual Manuel d’instasllation de l‘écran frame Rahmenleinwand Montagehandbuch Manual de instalación de la pantalla frame Instrukcja obsługi dla ekranów frame

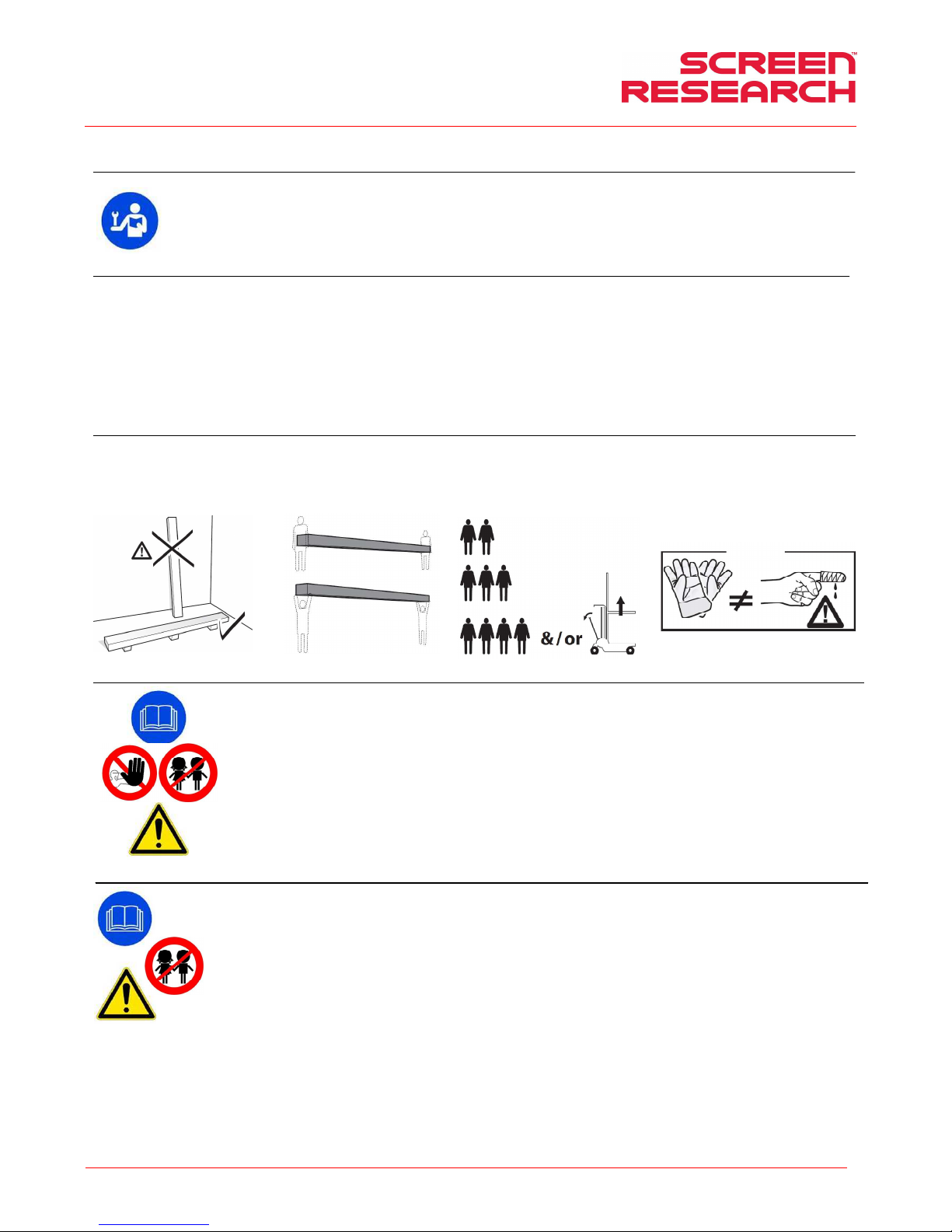

Page 2

Manuale d’uso schermo a cornice rigida

ITALIANO

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Please verify that you are working with the latest revision of this document before specifying your screen. Doc: FS3 160-280– Installation Manual rev2 | 02.02.2015 | Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Page 2

01 01

01 INTRODUZIONE

INTRODUZIONEINTRODUZIONE

INTRODUZIONE

Il presente manuale è parte integrante del prodotto e la sua lettura e comprensione sono di fondamentale importanza per la sicurezza. In esso sono descritte le norme e le modalità di impiego che consentiranno al cliente un corretto e sicuro uso dello schermo. Il manuale deve sempre accompagnare il prodotto e va custodito con cura in luogo idoneo a garantirne l’integrità fisica e facilmente accessibile a chiunque sia autorizzato alla sua consultazione. Ogni utilizzatore del prodotto è responsabile della salvaguardia del manuale. L’utilizzatore è inoltre responsabile del controllo della funzionalità dello schermo e della riparazione o sostituzione di parti soggette ad usura che potrebbero causare danni. Le immagini contenute in questo manuale hanno lo scopo di descrivere in maniera dettagliata funzioni, caratteristiche o procedure. Tuttavia possono differire per il tipo di modello rappresentato, questo non comporta modifiche al significato descrittivo dell’immagine.

02 02

02 CARATTERISTICHE GENERALI DEL PRODOTTO

CARATTERISTICHE GENERALI DEL PRODOTTOCARATTERISTICHE GENERALI DEL PRODOTTO

CARATTERISTICHE GENERALI DEL PRODOTTO

Lo schermo prodotto è costruito in conformità con le disposizioni delle seguenti direttive CE: 2002-96-CE RAEE Trattamento rifiuti

2001-95-CE SICUREZZA Prodotti sicuri Lo schermo descritto nel presente manuale deve essere utilizzato solo ed esclusivamente come supporto per la videoproiezione. Qualsiasi altro uso non previsto da questo manuale, non è acconsentito. Lo schermo contiene uno o più tessuti di proiezione in PVC plastificato senza cadmio oppure in FIBRA di VETRO impregnata di PVC plastificato, ogni tessuti può essere classificato di categoria:

- M1 o M2 secondo la regolamentazione Francese (LNE Laboratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet - WARRINGTONFIRE GENT Laboratoire

métrologie et d’essais – IFTH Laboratoire accreditè )

- B1 o B2 secondo la regolamentazione Tedesca (LNE Laboratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet -

WARRINGTONFIRE GENT Laboratoire national de

métrologie et d’essais)

- UL94HB secondo la regolamentazione degli Stati Uniti D’America (THE GOVMARK Organization, Inc.)

Poiché non esiste ancora a livello europeo una armonizzazione tra le varie normative nazionali di classificazione si esplicita che la classe M1 francese c

orrisponde a materiale non infiammabile e la

classificazione M2 corrisponde a materiale non facilmente infiammabile.

03 03

03 DISIMBALLO DELLO SCHERMO

DISIMBALLO DELLO SCHERMODISIMBALLO DELLO SCHERMO

DISIMBALLO DELLO SCHERMO E MOVIMENTAZIONE PRODOTTO

E MOVIMENTAZIONE PRODOTTOE MOVIMENTAZIONE PRODOTTO

E MOVIMENTAZIONE PRODOTTO

Assicurarsi che nessuna parte dello schermo sia stata danneggiata durante il trasporto. In caso di anomalia comunicarlo tempestivamente al rivenditore. Verificare che siano presenti tutti gli accessori per tipo di schermo descritti nel manuale.

ATTENZIONE

ATTENZIONEATTENZIONE

ATTENZIONE non usare taglierini o oggetti appuntiti per aprire l'imballo, utilizzare sempre guanti di protezione durante l’apertura dell’imballo e l’installazione o movimentazione del prodotto. Movimentare e installare il prodotto minimo in due tre o quattro persone in base al peso del prodotto (valori di riferimento per carico propersona: 25kg maschio - 15kg femmina). In caso di pesi superiori si raccomanda di utilizzare attrezzatura di sollevamente specifica.

04 04

04 NORME GENERALI DI SICUREZZA

NORME GENERALI DI SICUREZZANORME GENERALI DI SICUREZZA

NORME GENERALI DI SICUREZZA

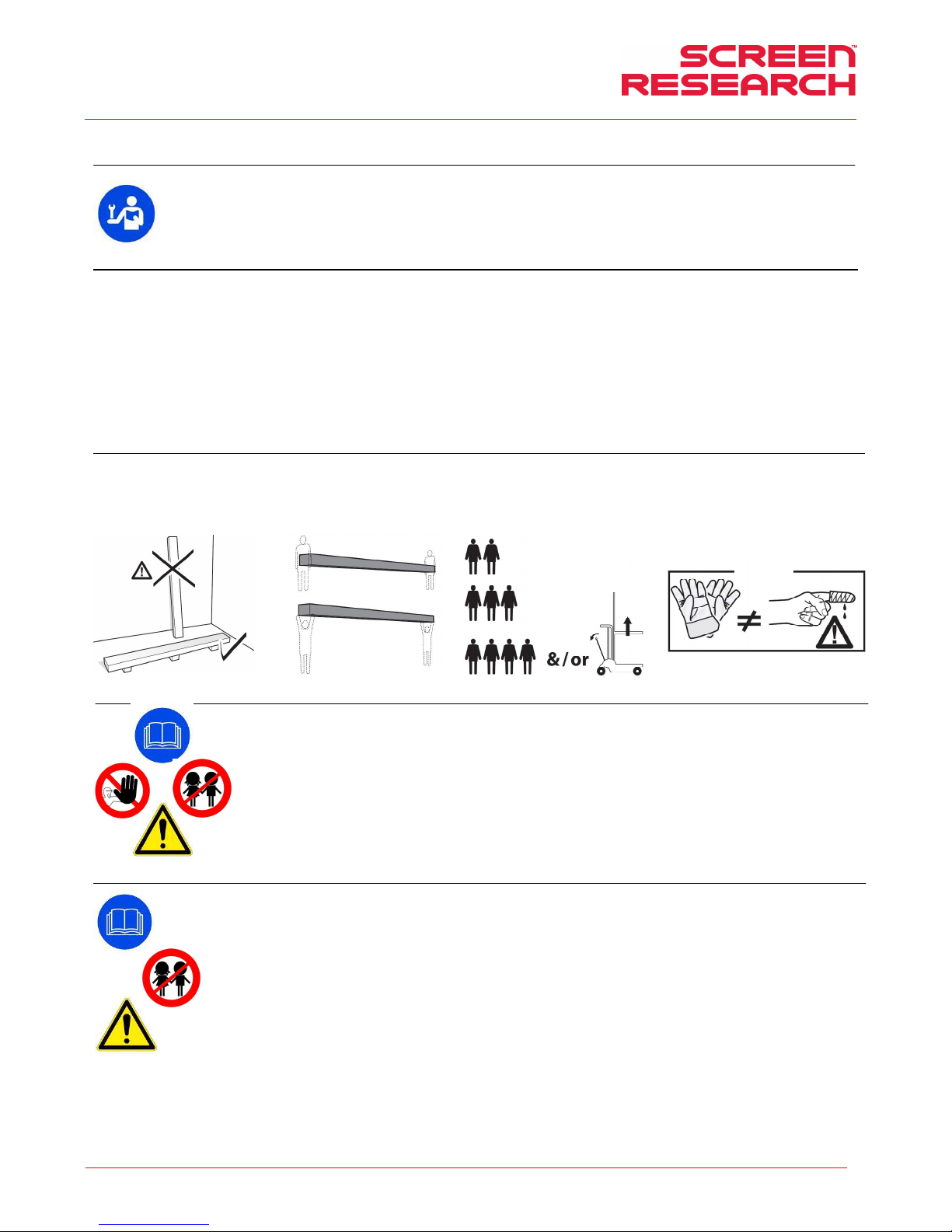

Assicurarsi sempre di aver letto e compreso bene le istruzioni e le avvertenze contenute in questo manuale prima di iniziare ad utilizzare il prodotto e di effettuarne qualsiasi intervento di manutenzione.

- Divieto assoluto di installare gli schermi sopra zone di possibile transito di persone. Controllare, prima e durante l’utilizzo, che lo schermo non generi situazioni pericolose.

- Non manomettere, togliere o danneggiare nessun elemento o parte dello schermo.

- Divieto assoluto di utilizzo del prodotto ai bambini. Divieto assoluto di far avvicinare i bambini allo schermo durante il suo movimento. Ogni schermo è coperto da garanzia, la cui validità dipende dall’effettivo rispetto ed esecuzione delle istruzioni contenute in questo manuale. ATTENZIONE:

ATTENZIONE:ATTENZIONE:

ATTENZIONE: I kit di installazione di ogni schermo, non contengono viti e tappi ad espansione per il fissaggio alle pareti/soffitti. L’installatore è responsabile della scelta adeguata di viti e sistemi di fissaggio, in base alle differenti tipologie di materiale delle pareti o soffitti alle quali deve installare lo schermo. Un’installazione errata può compromettere la sicurezza delle persone che useranno il prodotto, il produttore non è responsabile per danni a cose o persone causati da installazione errata, uso improprio dello schermo, scarsa o insufficiente manutenzione. Il produttore non è responsabile di problemi legati ad errori di installazione. Se necessario contattate il nostro ufficio tecnico per eventuali chiarimenti. L’installazione dello schermo e le verifiche in caso di malfunzionamento devono essere effettuati dal rivenditore autorizzato o da personale competente e a conoscenza dei rischi che può presentare l’energia elettrica. Il cavo di collegamento non può essere sostituito. Se il cavo è danneggiato lo schermo deve essere sostituito. FINITO IL MONTAGGIO DELLO SCHERMO SULLE STAFFE E’ OBBLIGATORIO VERIFICARE LA PERFETTA ORIZZONTALITA’ PRIMA DELL’UTILIZZO.

05 05

05 AVVERTENZE E PRECAUZIONI PER L’UTILIZZO

AVVERTENZE E PRECAUZIONI PER L’UTILIZZOAVVERTENZE E PRECAUZIONI PER L’UTILIZZO

AVVERTENZE E PRECAUZIONI PER L’UTILIZZO

Gli schermi sono indicati per utilizzi in ambienti interni con condizioni di temperatura (20 - 25 °C) ed umidità normali. Particolari precauzioni vanno adottate per utilizzi in ambienti esterni, soprattutto in riferimento alle condizioni di temperatura e polverosità degli stessi. Non lasciare esposto per lunghi periodi il telo di proiezione alla luce solare per prevenire l’ingiallimento dello stesso (verificare anche che, a causa dell’ esposizione alla luce solare, lo schermo non raggiunga i livelli di temperatura sopra indicati). Poiché il materiale di cui è composto il telo di proiezione (PVC) tende a caricarsi elettrostaticamente, una presenza eccessiva di polveri nell’ ambiente di proiezione può provocare un degrado delle qualità ottiche del telo a causa della deposizione delle polveri per attrazione elettrostatica (vedi anche pulizia del telo di proiezione). ATTENZIONE:

ATTENZIONE:ATTENZIONE:

ATTENZIONE: Non forzare manualmente la fuoriuscita del telo perché potrebbe provocare danni al motore o il distacco del cassonetto di contenimento dalle staffe di fissaggio. Non permettere ai bambini di giocare con i dispositivi di comando fissi. Tenere i telecomandi lontano dai bambini. Osservare lo schermo in movimento e tenere lontane le persone finché lo schermo non sia completamente chiuso. E’ vietato, bloccare, impedire e forzare il movimento dello schermo, aggrapparsi o dondolarsi , aggiungere o applicare qualunque oggetto al telo o fondale, modificare la struttura dello schermo; in quanto potrebbe causare danni al sistema di avvolgimento con conseguenti danni a cose e persone.

Page 3

Manuale d’uso schermo a cornice rigida

ITALIANO

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 3

06 06

06 PULIZIA MANUTENZIONE

PULIZIA MANUTENZIONEPULIZIA MANUTENZIONE

PULIZIA MANUTENZIONE

Lo schermo e i tessuti di proiezione degli schermi sono delicati, quindi bisogna prestare particolare attenzione e seguire le seguenti istruzioni per la loro pulizia: Non utilizzare mai solventi, prodotti chimici o abrasivi o strumenti appuntiti per pulire la superfice. Evitare qualsiasi contatto con altri materiali (vernici, inchiostri ect) in quanto potrebbe essere impossibile rimuoverli dal tessuto. TESSUTI DI PROIEZIONE CLEARPIX

TESSUTI DI PROIEZIONE CLEARPIXTESSUTI DI PROIEZIONE CLEARPIX

TESSUTI DI PROIEZIONE CLEARPIX: Usare un panno morbido, pulito, inumidito utilizzandolo sempre con movimenti che partono dal centro dell’area di proiezione verso i lati esterni. E’ acconsentito utilizzare un spazzola installata su aspirapolvere solo se le setole sono morbide e perfettamente pulite. TESSUTI DI PROIEZIONE SOLIDPIX, MULTI

TESSUTI DI PROIEZIONE SOLIDPIX, MULTITESSUTI DI PROIEZIONE SOLIDPIX, MULTI

TESSUTI DI PROIEZIONE SOLIDPIX, MULTIPIX, PERFPIX

PIX, PERFPIXPIX, PERFPIX

PIX, PERFPIX: Per pulire telo di proiezione, utilizzare un panno morbido, pulito, inumidito, eventualmente abbinato con detergenti a base neutra o alcool. Poiché dopo la pulizia potrebbe verificarsi che il telo si carichi di elettricità statica, a causa dello sfregamento con il panno, si consiglia di passare, con un panno pulito, un liquido antistatico sul telo per evitare che la polvere venga nuovamente attratta dallo stesso. PROFILI GENERICI:

PROFILI GENERICI:PROFILI GENERICI:

PROFILI GENERICI: Per pulire il profilo spolverare utilizzando un panno morbido pulito ed eventualmente dei detergenti non aggressivi. PROFILI VELLUTATI

PROFILI VELLUTATIPROFILI VELLUTATI

PROFILI VELLUTATI: Per pulire il profilo spolverare utilizzando un panno morbido pulito o spazzole con sedole morbide e antistatiche. E’ acconsentito utilizzare un spazzola installata su aspirapolvere solo se le setole sono morbide e perfettamente pulite.

STRUTTURA e STAFFE DI FISSAGGIO

STRUTTURA e STAFFE DI FISSAGGIOSTRUTTURA e STAFFE DI FISSAGGIO

STRUTTURA e STAFFE DI FISSAGGIO: E’ obbligatorio verificare periodicamente lo stato del prodotto e la tenuta delle sue staffe di fissaggio. In caso di presenza di deformazioni, lacerazioni o cedimenti strutturali di staffe viti o componenti del prodotto, è obbligatorio mettere immediatamente in sicurezza la zona circostante lo schermo, per evitare qualsiasi tipo di danno a cose e persone. Successivamente è obbligatorio provvedere all’immediata sosituzione del presunto componente difettoso e al ripristino del prodotto.

07 07

07 ISTRUZIONI PER L’INSTALLAZIONE

ISTRUZIONI PER L’INSTALLAZIONEISTRUZIONI PER L’INSTALLAZIONE

ISTRUZIONI PER L’INSTALLAZIONE

ATTENZIONE:

ATTENZIONE:ATTENZIONE:

ATTENZIONE: L’installazione dello schermo deve essere effettuato con viti e tasselli adeguati al peso e alla tipologia di parete o soffitto sulle quali si vuole fissare le staffe, prima di incominciare l’installazione scegliete il tipo di tassello o fissaggio seguendo lo schema seguente:

Schermo con

Schermo con Schermo con

Schermo con

larghezza area di

larghezza area di larghezza area di

larghezza area di proiezione fino a

proiezione fino a proiezione fino a

proiezione fino a pollici

pollicipollici

pollici

170”

170”170”

170” 180”

180”180”

180” 190”

190”190”

190” 200”

200”200”

200” 20

2020

206666”””” 210”

210”210”

210” 220”

220”220”

220” 230”

230”230”

230” 240”

240”240”

240” 250”

250”250”

250” 260”

260”260”

260” 270”

270”270”

270” 280”

280”280”

280”

Peso complessivo

Peso complessivo Peso complessivo

Peso complessivo

da considerare

da considerareda considerare

da considerare

218

218218

218

lbs

lbslbs

lbs

9999

99 kg

kgkg

249

249249

249

lbs

lbslbs

lbs

113

113113

113 kg

kgkg

264

264264

264

lbs

lbslbs

lbs

120

120120

120 kg

kgkg

277

277277

277

lbs

lbslbs

lbs

126

126126

126 kg

kgkg

284

284284

284

lbs

lbslbs

lbs

129

129129

129 kg

kgkg

312

312312

312

lbs

lbslbs

lbs

142

142142

142 kg

kgkg

326

326326

326

lbs

lbslbs

lbs

148

148148

148 kg

kgkg

341

341341

341

lbs

lbslbs

lbs

155

155155

155 kg

kgkg

354

354354

354

lbs

lbslbs

lbs

161

161161

161 kg

kgkg

370

370370

370

lbs

lbslbs

lbs

168

168168

168 kg

kgkg

383

383383

383

lbs

lbslbs

lbs

174

174174

174 kg

kgkg

396

396396

396

lbs

lbslbs

lbs

180

180180

180 kg

kgkg

409

409409

409

lbs

lbslbs

lbs

186

186186

186 kg

kgkg

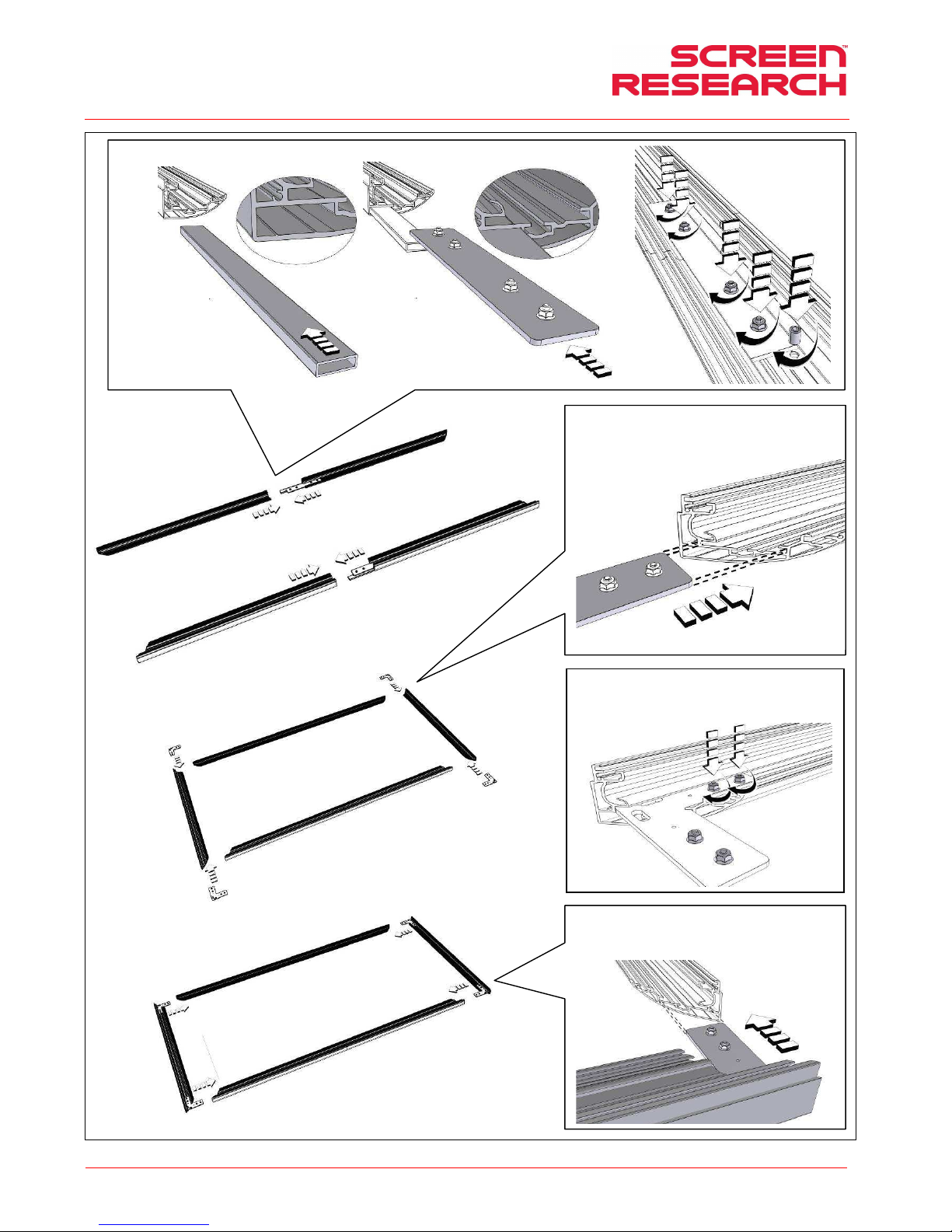

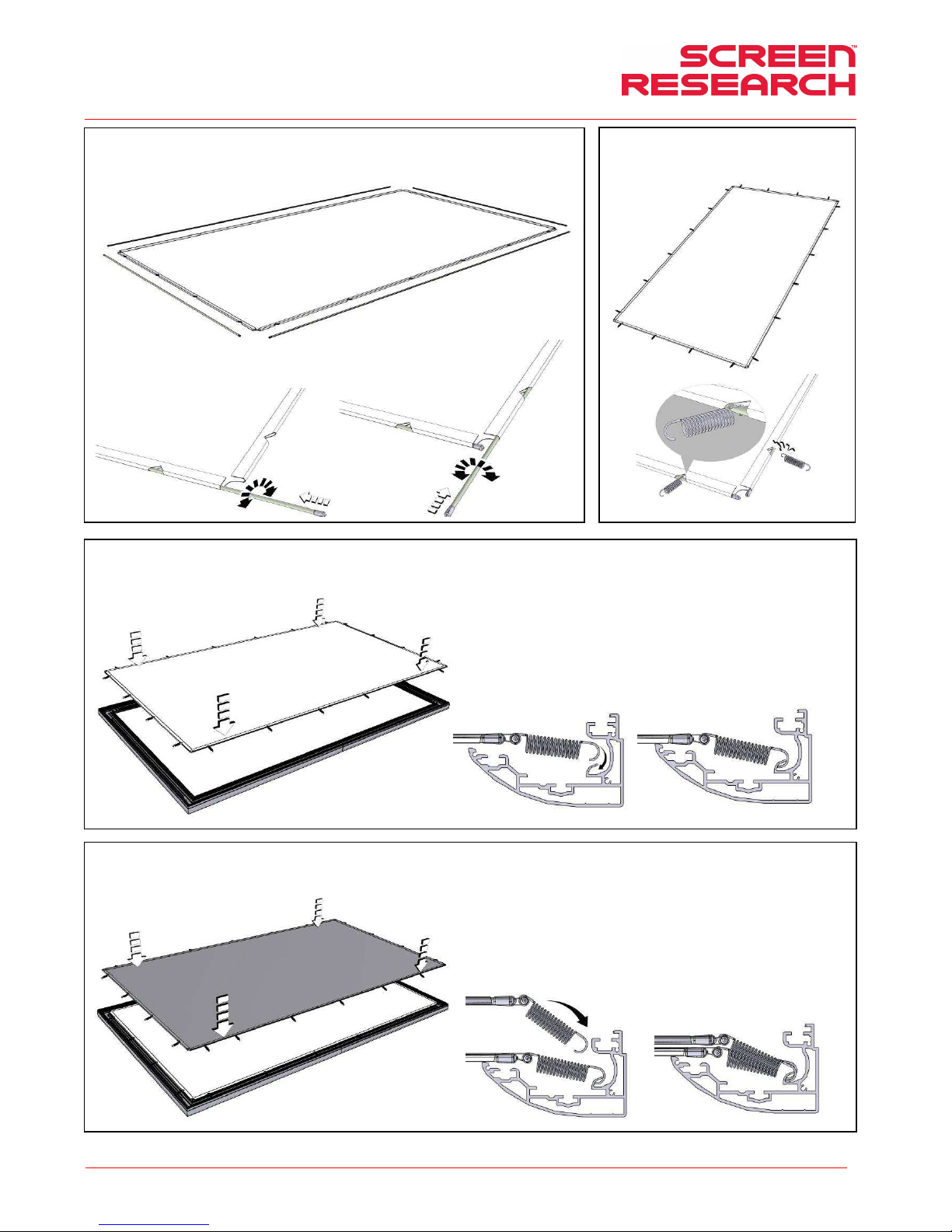

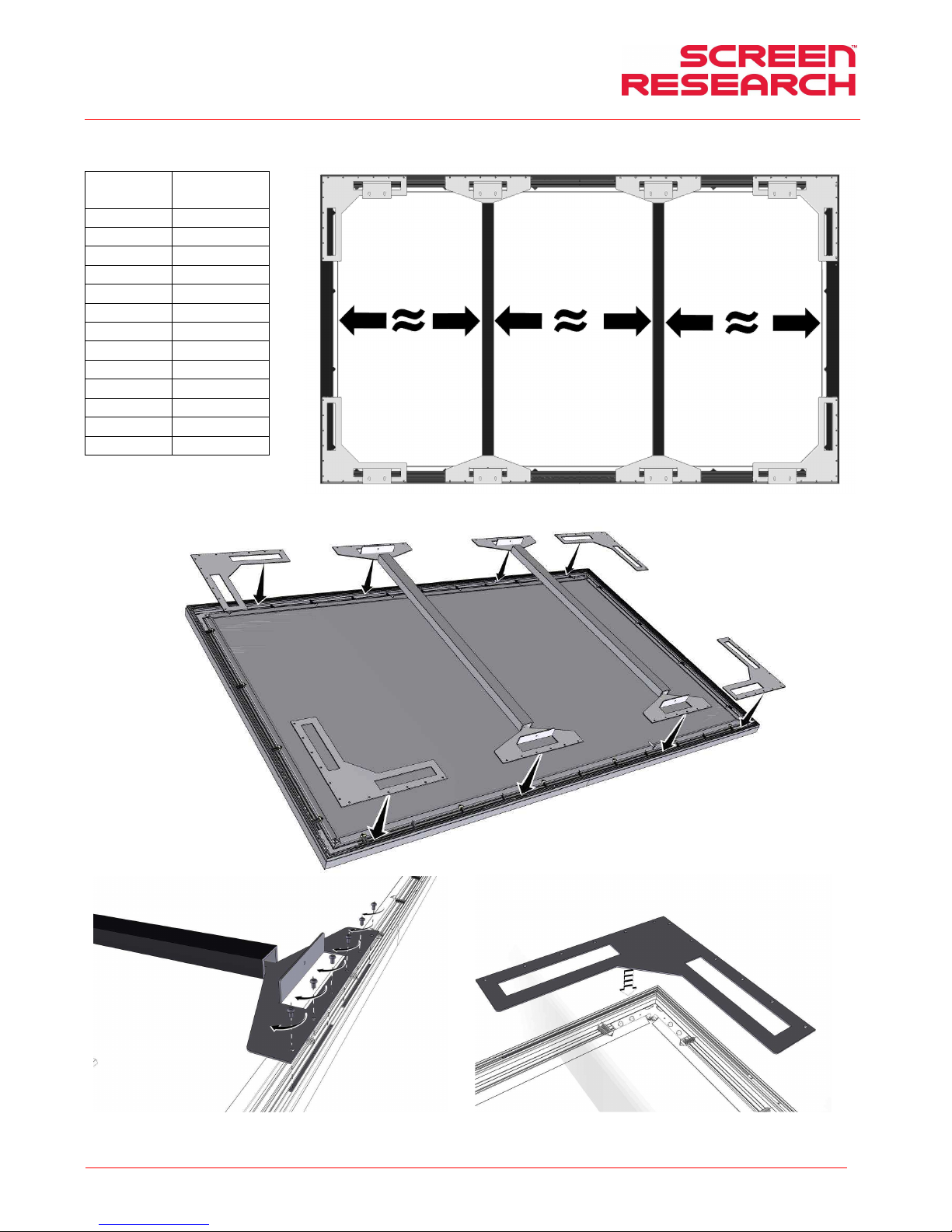

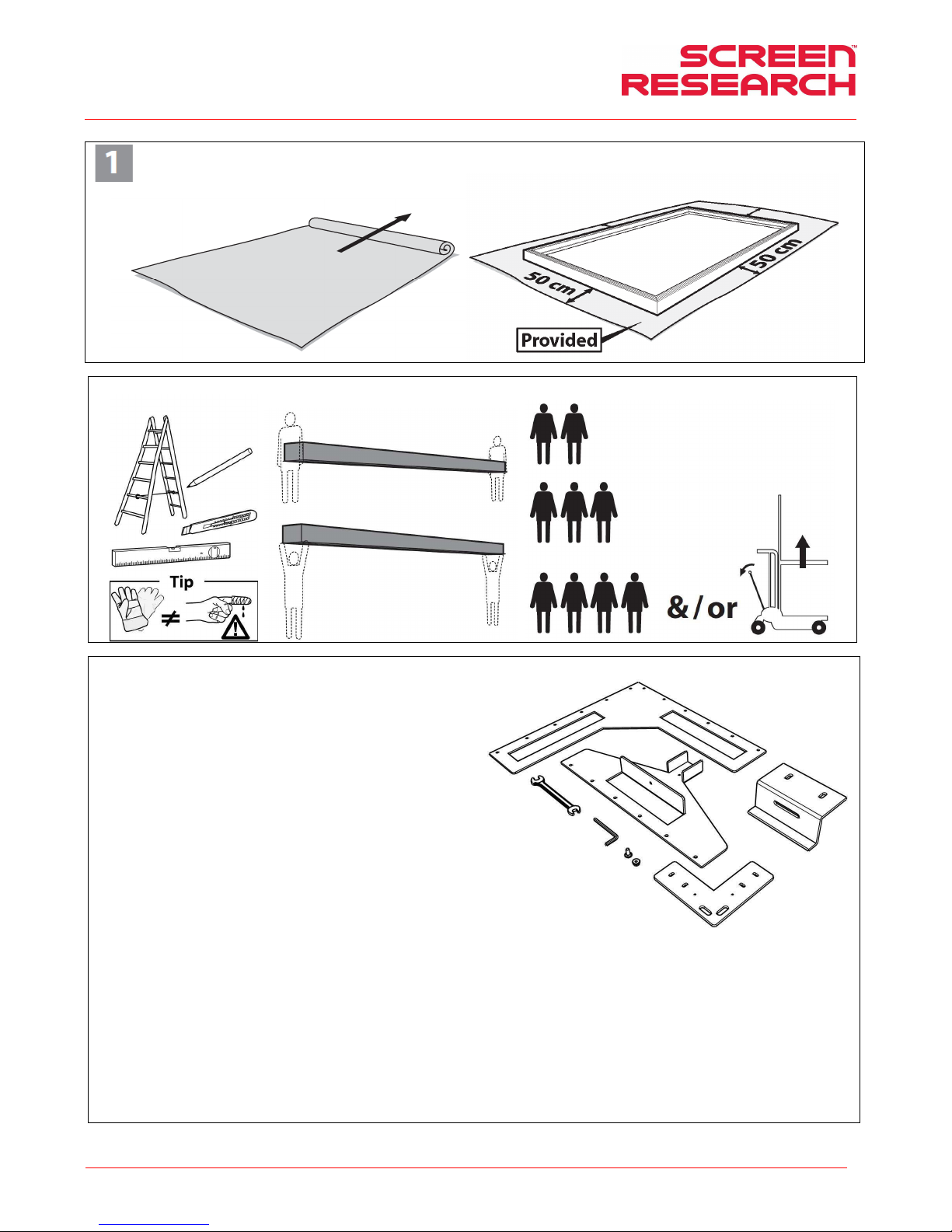

Vedi immagini nelle ultime pagine di questo manuale

SMALTIMENTO DEL PRODOTTO

SMALTIMENTO DEL PRODOTTOSMALTIMENTO DEL PRODOTTO

SMALTIMENTO DEL PRODOTTO

Come per le operazioni d'installazione, anche al termine della vita di questo prodotto, le operazioni di smantellamento devono essere eseguite da personale qualificato. Questo prodotto è costituito da vari tipi di materiali: alcuni possono essere riciclati, altri devono essere smaltiti. Informatevi sui sistemi di riciclaggio o smaltimento previsti dai regolamenti vigenti nel vostro territorio, per questa categoria di prodotto. Come indicato dal simbolo a fianco è vietato gettare questo prodotto nei rifiuti domestici. Eseguire quindi la "raccolta separata" per lo smaltimento, secondo i metodi previsti dai regolamenti vigenti nel vostro territorio, oppure riconsegnare il prodotto al venditore nel momento dell'acquisto di un nuovo prodotto equivalente. Attenzione: i regolamenti locali possono prevedere pesanti sanzioni in caso di smaltimento abusivo di questo prodotto.

GARANZIA

GARANZIAGARANZIA

GARANZIA

1.GARANZIA

1.GARANZIA 1.GARANZIA

1.GARANZIA ScreenResearch garantisce che il prodotto da essa prodotto sarà esente da difetti di fabbricazione nei materiali e nelle lavorazioni, nel rispetto dei termini e condizioni qui sotto indicati. I tessuti di proiezione e profili sono garantiti per un periodo di cinque (5) anni dalla data della fattura originale. Motori, comandi motore, telecomandi, e hardware di montaggio sono garantiti per tre (3) anni dalla data della fattura originale.

2.CONDIZIONI E LIMITAZIONI

2.CONDIZIONI E LIMITAZIONI 2.CONDIZIONI E LIMITAZIONI

2.CONDIZIONI E LIMITAZIONI La presente Garanzia è soggetta alle seguenti condizioni e limitazioni. La garanzia è nulla e inapplicabile se il prodotto è stato usato o manipolato non in conformità con il manuale di istruzione contenuto nella confezione del prodotto, se abusato o utilizzato impropriamente, se danneggiato da un incidente o negligenza durante il trasporto, o se il difetto è dovuto a riparazioni o manomissioni effettuate da personale non autorizzato. Il prodotto deve essere installato da un professionista debitamente autorizzato da ScreenResearch e devono essere eseguite regolarmente le manutenzioni indicate nel manuale.

3.RESI

3.RESI 3.RESI

3.RESI Nessun prodotto restituito sarà accettato senza autorizzazione scritta (RMA) da parte ScreenResearch. Il prodotto deve essere reso, imballato nella confezione originale o equivalente, al fine di evitare danni durante il trasporto. Il prodotto deve essere imballato e restituito a ScreenResearch o un centro riparazione autorizzato, a carico del cliente. Le spese di riconsegna del prodotto sono a carico di ScreenResearch. Il prodotto restituito deve essere accompagnato da una descrizione scritta del difetto e una fotocopia della ricevuta originale di acquisto. Questa ricevuta deve indicare chiaramente il modello e numero di serie, la data di acquisto, il nome e l'indirizzo dell'acquirente e rivenditore autorizzato e il prezzo pagato dall'acquirente. ScreenResearch si riserva il diritto di modificare il design di qualsiasi prodotto, senza obblighi nei confronti di prodotti fabbricati in precedenza e di modificare i prezzi o le specifiche di qualsiasi prodotto senza preavviso o obbligo nei confronti di qualsiasi persona.

4.RIMEDI

4.RIMEDI 4.RIMEDI

4.RIMEDI Nel caso in cui il prodotto non sia conforme alla garanzia sopra, l'unico rimedio per l'acquirente ai sensi della presente Garanzia Limitata è quello di restituire il prodotto a ScreenResearch o a un Centro di assistenza autorizzato. La non conformità sarà rettificata senza spese di manodopera o per componenti.

5.LIMITE PER ACQUIRENTE ORIGINALE

5.LIMITE PER ACQUIRENTE ORIGINALE 5.LIMITE PER ACQUIRENTE ORIGINALE

5.LIMITE PER ACQUIRENTE ORIGINALE Questa garanzia è ad esclusivo beneficio dell'acquirente originale del prodotto coperto e non deve essere trasferito ad un successivo acquirente del prodotto.

6.VARIE

6.VARIE 6.VARIE

6.VARIE Tutte le garanzie implicite relative a prodotti di ScreenResearch sono limitate alla durata di questa garanzia. La garanzia non si estende a eventuali da

nni diretti o indiretti per l'acquirente. Alcuni stati

o paesi non consentono limitazioni sulla durata di una garanzia implicita o l'esclusione o la limitazione di danni incidentali o consequenziali, pertanto le suddette limitazioni o esclusioni potrebbero non essere applicabili. Questa garanzia conferisce diritti legali specifici, e si può anche avere altri diritti che variano da stato a stato, o da paese a paese.

7.RICHIESTE

7.RICHIESTE7.RICHIESTE

7.RICHIESTE per quanto riguarda la garanzia limitata di cui sopra, possono essere inviate al rivenditore autorizzato di ScreenResearch.

8. SUPPORTO DI GARANZIA GESTITO DA DISTRIBUTORI AUTORIZZATI

8. SUPPORTO DI GARANZIA GESTITO DA DISTRIBUTORI AUTORIZZATI 8. SUPPORTO DI GARANZIA GESTITO DA DISTRIBUTORI AUTORIZZATI

8. SUPPORTO DI GARANZIA GESTITO DA DISTRIBUTORI AUTORIZZATI Screen Research ha autorizzato la distribuzione dei loro prodotti in molti paesi del mondo. In ogni paese, il Distributore autorizzato importatore è responsabile per l'assistenza in garanzia dei prodotti venduti nei rispettivi paesi. Il servizio di garanzia deve essere ottenuto dal rivenditore importatore o il distributore da cui si ha acquistato il prodotto.

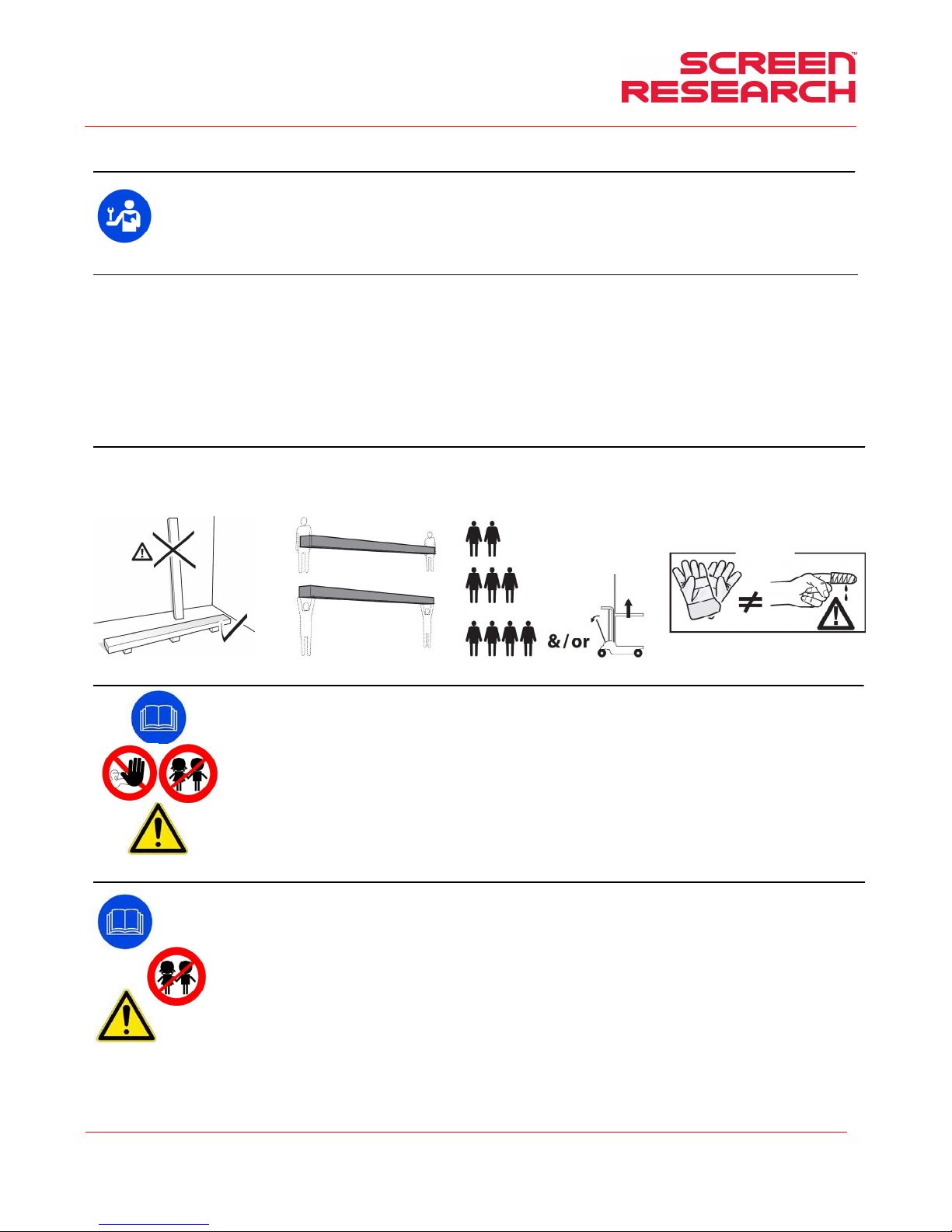

Page 4

Fixed frame screen user manual

ENGLISH

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 4

01 INTRODUCTION

01 INTRODUCTION01 INTRODUCTION

01 INTRODUCTION

This manual is an integral part of the product and must be read and understood in all its parts for safety reasons. It contains norms and directions for correct and safe use of the screen. The manual should never be separated from the product; it must be stored in a suitable place to ensure its integrity, and in such a way as to be easily consulted by authorised personnel. Product user shall be responsible for the manual’s safekeeping. User shall also be responsible for checking the screen’s functionality and for the repair or replacement of any damaged parts that could pose a hazard. Images contained in this manual are intended to provide a detailed description of the product’s functions, characteristics and procedures. Any slight difference, depending on the model represented, will not change the meaning that the images convey.

02 02

02 GENERAL CHARACTERISTICS OF THE PRODUCT

GENERAL CHARACTERISTICS OF THE PRODUCTGENERAL CHARACTERISTICS OF THE PRODUCT

GENERAL CHARACTERISTICS OF THE PRODUCT

The screen product is manufactured in compliance with the provisions of the following EC directive

s 2002-96-CE RAEE

2001-95-CE SAFETY

The screen described in this manual must be used exclusively as a support for vi

deo projection. Any other use not covered by this manual, it is not consented.

The screen contains one or more Fabric of projection.

The Fabric of projection is a cadmium-free plastic pvc sheet or Glass wire (continuos filament) plastified PVC impregnated, any fabric

can be classified in

category:

- M1 and M2 fire classification under French standards (LNE Laboratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet -

WARRINGTONFIRE GENT Laboratoire de

métrologie et d’essais – IFTH Laboratoire accreditè

- B1 and B2 fire classification under German standards (LNE Laboratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet -

WARRINGTONFIRE GENT Laboratoire

national de métrologie et d’essais)

- UL94HB fire classification under USA standards (THE GOVMARK Organization, Inc.)

In the absence of a standardisation at a European level of the various national classification norms, it should be noted that the French M1 class corresponds to non flammable material and that M2 cla

corresponds to flame retardant material.

03 03

03 UNPACKING AND HANDING THE SCREEN

UNPACKING AND HANDING THE SCREENUNPACKING AND HANDING THE SCREEN

UNPACKING AND HANDING THE SCREEN

Ensure that the screen has suffered no damage during transport. Should any fault be detected, promptly notify your dealer. Ver ify that all screen accessories have been included

ATTENZIONE

ATTENZIONEATTENZIONE

ATTENZIONE do not use cutters or sharp objects to open the wrapping, alw ays use protection gloves when unpacking, handling and installing the product. Depending on the product’s weight (reference load: 25 Kg male – 15 Kg fema le), handling and installing operations should be pe rformed by two, three or people people at least. For heav ier loads we recommend the use of specific lifting equ ipment.

04 04

04 GENERAL SAFETY NORMS

GENERAL SAFETY NORMSGENERAL SAFETY NORMS

GENERAL SAFETY NORMS

Always read the instructions and warnings set out in this manual very carefully before using the product or before performing any maintenance interventions. Installation of the screen above passageway is strictly forbidden. Before and during use, check that the screen poses no risk of hazard. Do not tamper with, remove or damage any part or component of the screen. Not children safe. It is mandatory to keep children away during operations with the screen. All our screens are covered by guarantee; validity of the same shall be subject to user’s full compliance with the instructions contained in this manual.

WARNING:

WARNING:WARNING:

WARNING: Faulty installation may compromise the safety of the product’s operators; manufacturer shall not be held liable for damages to persons or things resulting from faulty installation, improper use, insufficient or inadequate maintenance of the screen. Manufacturer shall not be held responsible for problems associated with installation errors. N.B.ONCE THE SCREEN HAS BEEN MOUNTED ON THE BRACKETS, AND PRIOR TO USING IT, USER IS MANDATORILY REQUIRED TO ENSURE THAT THE SCREEN’S POSITION IS PERFECTLY HORIZONTAL.

05 05

05 WARNINGS AND RECOMMENDATIONS FOR CORRECT USE

WARNINGS AND RECOMMENDATIONS FOR CORRECT USE WARNINGS AND RECOMMENDATIONS FOR CORRECT USE

WARNINGS AND RECOMMENDATIONS FOR CORRECT USE

Our screens are suitable for indoor use at normal temperature (20 - 25 °C) and humidity conditions. Special precautions are necessar y for outdoor use, especially as regards temperature levels and the presence of dust. Exposure to temperatures of over 5 0 °C can cause permanent deformation of the screen’s flatness, or the screen to come away from the roller. Avoid prolonged exposu re of the projection screen to solar light to prevent yellow ing of the same (ensure that exposure to solar light do es not cause the screen to reach said temperature level). Since electrostatic char ge tends to accumulate on the projection screen (which is made of PVC), attracting dust, excessive dustiness in the projection environment can deteriorate the optical q uality of the screen (see projection screen cleaning inst ructions).

WARNING: Do not manually force the screen’s unrolling: this could result in the m otor being damaged or the screen’s case to come away from the wall mount brackets. Do not allow children to play with the screen’s control panel. Keep remote contro l out of children’s reach. Monitor screen moveme nt and allow no-one near it until it is completely closed. The following operation s: blocking, preventing or forcing the screen’s moveme nt, hanging or swinging from it, adding or applying any object to the screen or backdrop, modifying the screen’s s tructure – are strictly forbidden and could result in dam ages to the screen’s rolling system and ensuing hazard to persons and things.

Page 5

Fixed frame screen user manual

ENGLISH

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 5

06 06

06 CLEANING AND MAINTENANCE

CLEANING AND MAINTENANCECLEANING AND MAINTENANCE

CLEANING AND MAINTENANCE

Screens and their projection surfaces are delicate and must be cleaned with great care, according to the following instructions: Never use solvents, chemical or abrasive products, or pointed tools to clean the surface. Avoid contact with other materials (varnishes, inks etc) as they might be impossible to remove from the canvas. FABRIC

FABRICFABRIC

FABRIC CLEARPIX

CLEARPIXCLEARPIX

CLEARPIX: Use a soft, clean, dampened cloth, wiping from the center of the projection surface towards the outer edges. A vacuum-cleaner brush may be used, provided its bristles are soft and perfectly clean. FABRIC

FABRICFABRIC

FABRIC SOLIDPIX, MULTIPIX, PERFPIX

SOLIDPIX, MULTIPIX, PERFPIXSOLIDPIX, MULTIPIX, PERFPIX

SOLIDPIX, MULTIPIX, PERFPIX: Remove dust from the case with a soft, clean cloth and a non aggressive detergent as necessary. Clean the projection screen with a soft, clean, damp cloth, and a neutral or alcohol-base detergent as necessary. Since rubbing the screen with a cloth during cleaning operations can cause electrostatic charge to accumulate, we recommend the subsequent application of an antistatic liquid with a clean cloth, to avoid dust being attracted again GENERIC

GENERIC GENERIC

GENERIC PROFIL

PROFILPROFIL

PROFILEEEE:::: Remove dust from the case with a soft, clean cloth and a non aggressive detergent as necessary

VELVET PROFILE

VELVET PROFILEVELVET PROFILE

VELVET PROFILE: Clean profile with a soft clean cloth, or a brush with soft, antistatic bristles. A vacuum-cleaner brush may be used, provided its bristles are soft and perfectly clean. STRUCTURE and ANCHORING BRACKETS:

STRUCTURE and ANCHORING BRACKETS:STRUCTURE and ANCHORING BRACKETS:

STRUCTURE and ANCHORING BRACKETS: The state of the product and the anchoring capacity of its brackets must be checked regularly. In case of canvas deformation or rips, or loosening of structural components such as brackets or screws, action must be taken immediately to clear the area around the screen and avoid hazard to people and things, replace the defective component and restore the product's functionality.

07 07

07 INSTALLATION INSTRUCTIONS

INSTALLATION INSTRUCTIONSINSTALLATION INSTRUCTIONS

INSTALLATION INSTRUCTIONS

WWWWARNING:

ARNING:ARNING:

ARNING: When installing the screen use plugs and screws suitable for the screen’s weight and for the type of wall or ceiling on which the mount brackets are to be fixed, based on the

following criteria

Screen w idth view

Screen w idth viewScreen w idth view

Screen w idth view

area up to inches

area up to inchesarea up to inches

area up to inches

170”

170”170”

170” 180”

180”180”

180” 190”

190”190”

190” 200”

200”200”

200” 20

2020

206666”””” 210”

210”210”

210” 220”

220”220”

220” 230”

230”230”

230” 240”

240”240”

240” 250”

250”250”

250” 260”

260”260”

260” 270”

270”270”

270” 280”

280”280”

280”

Overall weight

Overall weightOverall weight

Overall weight

218

218218

218

lbs

lbslbs

lbs

9999

99 kg

kgkg

249

249249

249

lbs

lbslbs

lbs

113

113113

113 kg

kgkg

264

264264

264

lbs

lbslbs

lbs

120

120120

120 kg

kgkg

277

277277

277

lbs

lbslbs

lbs

126

126126

126 kg

kgkg

284

284284

284

lbs

lbslbs

lbs

129

129129

129 kg

kgkg

312

312312

312

lbs

lbslbs

lbs

142

142142

142 kg

kgkg

326

326326

326

lbs

lbslbs

lbs

148

148148

148 kg

kgkg

341

341341

341

lbs

lbslbs

lbs

155

155155

155 kg

kgkg

354

354354

354

lbs

lbslbs

lbs

161

161161

161 kg

kgkg

370

370370

370

lbs

lbslbs

lbs

168

168168

168 kg

kgkg

383

383383

383

lbs

lbslbs

lbs

174

174174

174 kg

kgkg

396

396396

396

lbs

lbslbs

lbs

180

180180

180 kg

kgkg

409

409409

409

lbs

lbslbs

lbs

186

186186

186 kg

kgkg

See images on the end pages of this manual

PRODUCT’S DISPOSAL

PRODUCT’S DISPOSALPRODUCT’S DISPOSAL

PRODUCT’S DISPOSAL

As is the case for installation procedures, when the product reaches the end of its useful life, disposal operations must be carried out by qualified personnel. The product is made up of various types of material: some can be recycled, others have to be disposed of. You must follow applicable recycling or disposal regulations in force in your area for this product category. As shown in the picture on the left, you must not throw the product into a domestic litter bin. Either dispose of the various components separately, pursuant to the regulations applicable in your territory, or hand the product over to a vendor upon purchasing a similar new product. Warning: local regulations can foresee heavy fines in case of unlawful disposal of this product.

WARRANTY

WARRANTYWARRANTY

WARRANTY

1.LIMITED WARRANTY

1.LIMITED WARRANTY1.LIMITED WARRANTY

1.LIMITED WARRANTY Screen Research warrants the product designated herein to be free of manufacturing defects in material and workmanship, subject to the term and conditions hereinafter set forth. Surface fabric(s) and frames are warranted for a period of five (5) years from the date of invoice by the original purchaser. Motors, motor controllers, remote controls, and related assembly hardware are warranted for three (3) years parts and labor from date of invoice by the original purchaser.

2.CONDIT

2.CONDIT2 .CONDIT

2.CONDITIONS AND LIMITATIONS

IONS AND LIMITATIONSIONS AND LIMITATIONS

IONS AND LIMITATIONS This Warranty is subject to the following conditions and limitations. The Warranty is void and inapplicable if the product has been used or handled other than in accordance with the instructions in the owner’s manual, abused or misused, damaged by accident or neglect or in being transported, or the defect is due to the product being repaired or tampered with by anyone other than Screen Research or an authorized Screen Research dealer or installer. The product must be installed by a professional, duly-authorized Screen Research dealer/custom installer, and maintained according to the written instructions.

3.RETURNS

3.RETURNS3.RETURNS

3.RETURNS No product returns accepted without a prior written return authorization from Screen Research. Product must be packed in the original PACKAGE CONTENTS or equivalent packaging in order to avoid any damage during transportation. The product(s) must be packed and returned to Screen Research or an authorized Screen Research repair center by the customer at his or her sole expense. Screen Research will pay return freight of its choice. A RETURNED PRODUCT MUST BE ACCOMPANIED BY A WRITTEN DESCRIPTION OF THE DEFECT AND A PHOTOCOPY OF THE ORIGINAL PURCHASE RECEIPT. This receipt must clearly list model and serial number, the date of purchase, the name and address of the purchaser and authorized dealer and the price paid by the purchaser. Screen Research reserve

s the right to

modify the design of any product without obligation to purchasers of previously manufactured products and to change the prices or specifications of any product without notice or obligation to any person.

4.REMEDY

4.REMEDY4.REMEDY

4.REMEDY In the event the product fails to meet the above Warranty, the purchaser’s sole remedy under this Limited Warranty shall be to return the product to Screen Research or an authorized Screen Research service center where the defect will be rectified without charge for parts or labor, during the term of this Limited Warranty.

5.LIMITED TO ORIGINAL PURCHASER

5.LIMITED TO ORIGINAL PURCHASER5.LIMITED TO ORIGINAL PURCHASER

5.LIMITED TO ORIGINAL PURCHASER This Warranty is for the sole benefit of the original purchaser of the covered product and shall not be transferred to a subsequent purchaser of the product.

6.MISCELLANEOUS

6.MISCELLANEOUS6.MISCELLANEOUS

6.MISCELLANEOUS Any implied warranties relating to Screen Research products shall be limited to the duration of this warranty. The warranty does not extend to any incidental or consequential damages to the purchaser. Some states or countries do not allow limitations on how long an implied warranty lasts, or an exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not apply to you. This Warranty gives you specific legal rights, and you may also have other rights which vary from state to state, or country to country.

7.WARRANTOR

7.WARRANTOR 7.WARRANTOR

7.WARRANTOR Enquiries regarding the above Limited Warranty may be sent to the following address, specific to country where purchased:

8. WARRANTY SUPPORT MANAGED BY AUTHORIZED

8. WARRANTY SUPPORT MANAGED BY AUTHORIZED8. WARRANTY SUPPORT MANAGED BY AUTHORIZED

8. WARRANTY SUPPORT MANAGED BY AUTHORIZED DISTRIBUTORS Screen Research has authorized distribution in many countries of the world. In each country, the authorized importing Distributor is responsible for warranty support of products sold in the respective country by that retailer or distributor.

Warranty service should be obtained from the importing retailer or distributor from whom you purchased

your product.

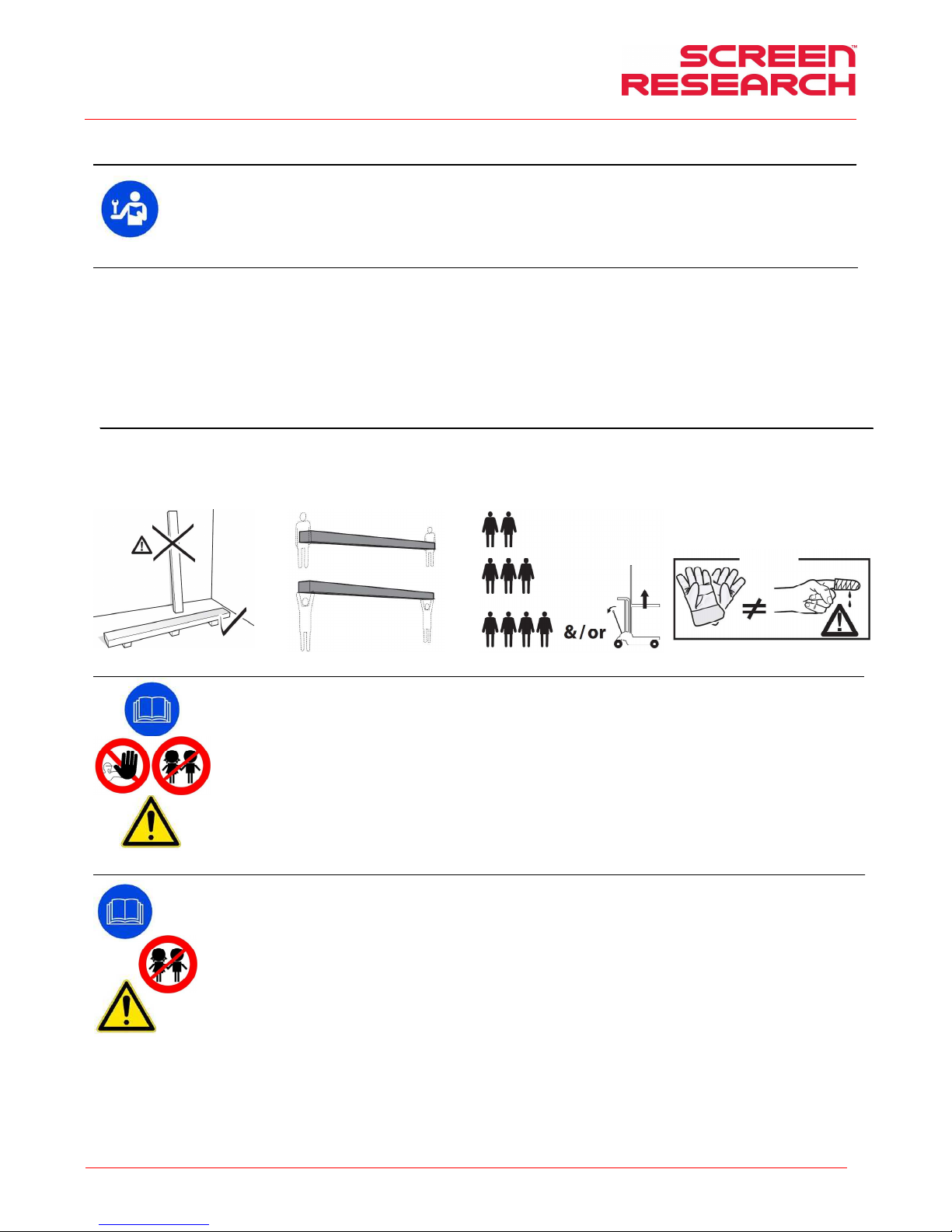

Page 6

Manuel

d’instructions écran frame

FRANCAIS

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 6

01 01

01 INTRODU

INTRODUINTRODU

INTRODUCTION

CTIONCTION

CTION

Ce manuel fait partie in tégrante du produit et sa lecture et compréhension so nt d’une importance fondamentale pour la sécurité. Il d écrit les normes et modalités d’utilisation qui permettront au client d’ utiliser l’écran correctement et en toute sécuri té. Le manuel doit toujours accompagner le produit et doit êt re conservé avec soin dans un lieu adapté afin d’e n garantir l’intégrité physi que, tout en permettant d’y accéder facilement par to ute personne autorisée à le consulter. Tout utilisateur d u produit est responsable de la conservation de ce manuel. L’utilisateur est également responsable du contrôle du bon foncti onnement de l’écran et de la réparation ou substitution de s pièces sujettes à l’usure et pouvant provoquer d es dommages. Les images contenues dans ce manuel ont pour but de décrire de manière détaillée les fonctions, caractéristiques ou pr océdures. Toutefois elles peuvent différer selon le type modèle représenté , ceci n’enlève rien au sens descriptif de l’image.

02 02

02 CARACTÉRISTIQUES GÉNÉRALES DU PRODUIT

CARACTÉRISTIQUES GÉNÉRALES DU PRODUITCARACTÉRISTIQUES GÉNÉRALES DU PRODUIT

CARACTÉRISTIQUES GÉNÉRALES DU PRODUIT

Le produit écran est fabriqué en conformité avec les dispositions des directives CE: 2002-96-CE RAEE

2001-95-CE SAEFTYI L'écran décrites dans ce manuel doit être utilisé exclusivement comme un support pour la projection vidéo. Toute autre utilisation non couverte par le présent manuel, il n'est pas consenti. L'écran contient un ou plusieurs toile de projection en PVC plastifié sans cadmium or Fil de verre (filament continue) plastifiées PVC imprégné, chaque toile peut être classé dans la catégorie:

- M1 o M2 selon la réglementation française (LNE Laboratoire national de métrologie et d’essais – SME Centre de re cherches du Bouchet -

WARRINGTONFIRE GENT Laboratoire de métrologie et

d’essais – IFTH Laboratoire accreditè )

- B1 o B2 selon la réglementation Allemand (LNE Laboratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet -

WARRINGTONFIRE GENT Laboratoire national de

métrologie et d’essais)

- UL94HB selon la réglementation USA (THE GOVMARK Organization, Inc.)

Étant donné qu’il n’existe encore au niveau européen aucune harmonisation entre les différentes réglementations nationales de classification, nous précisons que la classe M1 française correspond à matériau non inflammable et la classe M2 correspond à matériau difficilement inflammable.

03 03

03 DÉSEMBALLAGE DE L’ÉCRAN ET MANUTENTION DU PRODUIT

DÉSEMBALLAGE DE L’ÉCRAN ET MANUTENTION DU PRODUITDÉSEMBALLAGE DE L’ÉCRAN ET MANUTENTION DU PRODUIT

DÉSEMBALLAGE DE L’ÉCRAN ET MANUTENTION DU PRODUIT

S’assurer qu’aucune partie de l’écran n’a été endommagée pendant le transport. En cas d’anomalie, communiquer immédiatement le problème au revendeur. Vérifier que tous les accessoires sont compris, en fonction du type d’écran, selon la instructions

ATTENZIONE

ATTENZIONE ATTENZIONE

ATTENZIONE ne pas utiliser de cutter ou d’objets pointus pour ouvrir l'emballage, utiliser toujours des gants de protection pendant l’ouverture de l’emballage et l’installation ou la manutention du produit. Manutentionner et installer le produit avec l’aide d’au moins deux, trois ou quatre personnes en fonction du poids du produit (valeurs de référence de charge par personne : 25kg hommes - 15kg femmes). En cas de poids supérieurs, il est conseillé d’utiliser des équipements de soulèvement spécifiques.

04 04

04 NORME

NORMENORME

NORMES GÉNÉRALES DE SÉCURITÉ

S GÉNÉRALES DE SÉCURITÉS GÉNÉRALES DE SÉCURITÉ

S GÉNÉRALES DE SÉCURITÉ

S’assurer toujours d’avoir bien lu et compris les instructions et les avertissements contenus dans le manuel avant de commencer à utiliser le produit et d’effectuer toute intervention d’entretien. L’installation de l’ècran au dessus des zones de passage est strictement interdite Contrôler, avant et pendant l’utilisation, que l’écran ne génère pas de situations dangereuses. Ne modifier, enlever ou endommager aucun élément ou partie de l’écran. Interdire l'utilisation de l’écran aux enfants. Ne pas initier les enfants a l’utilisation de l'écran. Chaque écran est couvert par une garantie, dont la validité dépend du respect et de l’exécution des instructions contenues dans ce manuel. ATTENTION

ATTENTIONATTENTION

ATTENTION: Le kit d'installation pour chaque écran, ne contiennent pas de vis et chevilles en plastique pour fixation aux murs / plafonds. L'installateur est responsable du choix approprié des vis et des chevilles, selon les différents types de matériaux des murs ou des plafonds pour lequel vous souhaitez installer l'écran. Une installation incorrecte peut compromettre la sécurité des personnes qui utiliseront ce produit, le fabricant ne pourra être tenu responsable des dommages causés aux choses ou aux personnes suite à une installation et à un usage incorrects de l’écran, et à un mauvais entretien. Le fabricant n’est pas responsable des problèmes liés à des erreurs d’installation. Si nécessaire, contacter notre bureau technique pour tout éclaircissement. UNE FOIS LE MONTAGE DE L’ÉCRAN SUR LES SUPPORTS TERMINÉ, IL EST IMPÉRATIF DE VÉRIFIER QU’IL EST PARFAITEMENT HORIZONTAL AVANT DE L’UTILISER.

05 05

05 AVERTISSEMENTS ET PRÉCAUTIONS D’EMPLOI

AVERTISSEMENTS ET PRÉCAUTIONS D’EMPLOIAVERTISSEMENTS ET PRÉCAUTIONS D’EMPLOI

AVERTISSEMENTS ET PRÉCAUTIONS D’EMPLOI

Il est recommandé d’uti liser les écrans dans des locaux couverts, dans des conditi ons de température (20 - 25 °C) et d’humidité normale s. Des précautions particulières doivent être adoptées e n cas d’utilisation à l’extérieur, en particulier en ce qui con cerne les températures et la poussière. L’exposition à des temp ératures supérieures à 50°C peut provoquer des déformat ions permanentes à la toile, ou le détachement de l a toile du rouleau d’enroulement. Ne pas laisser la toile d e projection exposée à la lumière du soleil pendant de long ues périodes afin d’éviter le jaunissement de l’écra n (vérifier également que l’écran n’atteint pas les niveaux de temp érature indiqués ci-dessus suite à son exposition à la l umière du soleil). L’écran étant composé d’une toile de projection (PVC), il tend à se charger électros tatiquement, et donc une présence excessive de po ussière dans l’environnement de projection peut entraîne r une dégradation des qualités optiques de la toile à caus e du dépôt de poussières par attraction électrostatiqu e (voir aussi Nettoyage de la toile de projection). ATTENTION:

ATTENTION:ATTENTION:

ATTENTION: Ne pas perm ettre aux enfants de jouer avec les dispositifs de com mande fixes. Tenir les télécommandes hors de portée des enfants. Observer l’écran en mou vement et éloigner toute personne de l’écran tant qu’il n’e st pas complètement refermé. Il est interdit de s’accrocher ou de se balancer, d’ajouter ou appliquer tout objet à la toi le ou au fond, ou de modifier la structure d e l’écran, ca r

cela pourr ait provoquer des

dommages à l’écran, ainsi qu’aux choses et aux personnes. nous rappelons que les ba ses sont

structurées pour une utilisa tion interne et pour des écra ns allant jusqu’à 4 m.

Toute autre installation devra être faite en mettant le produit en sécurité afin d’emp êcher qu’il ne se renverse ou qu’il cède.

Page 7

Manuel

d’instructions écran frame

FRANCAIS

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 7

06 06

06 NETTOYAGE ET ENTRETIEN

NETTOYAGE ET ENTRETIENNETTOYAGE ET ENTRETIEN

NETTOYAGE ET ENTRETIEN

L’écran et les toiles de projection des écrans sont délicats : il faut dont prêter une attention particulière et suivre les instructions suivantes pour le nettoyage. Ne jamais utiliser de solvants, produits chimiques ou abrasifs, ni d’outils pointus pour nettoyer la surface. Éviter tout contact avec d’autres matériaux (peintures, encres, etc.) car il pourrait être impossible de les éliminer de la surface de la toile. TOILES DE PROJECTION CLEARPIX:

TOILES DE PROJECTION CLEARPIX: TOILES DE PROJECTION CLEARPIX:

TOILES DE PROJECTION CLEARPIX: utiliser un chiffon doux, propre et humidifié en effectuant toujours des mouvements partant du centre de la zone de projection pour aller vers les bords. Il n’est permis d’utiliser une brosse montée sur un aspirateur que si les poils sont doux et parfaitement propres. TOILES DE PROJECTION

TOILES DE PROJECTIONTOILES DE PROJECTION

TOILES DE PROJECTION

SOLIDPIX, MULTIPIX, PERFPIX

SOLIDPIX, MULTIPIX, PERFPIXSOLIDPIX, MULTIPIX, PERFPIX

SOLIDPIX, MULTIPIX, PERFPIX: Pour nettoyer la toile de projection, utiliser un chiffon doux, propre, humidifié, avec un détergent à base neutre ou de l’alcool si nécessaire. Étant

donné qu’après le nettoyage la toile pourrait se charger d’électricité statique à cause du frottement du chiffon, il est conseillé de passer, avec un chiffon propre, un liquide antistatique sur la toile afin d’éviter que la poussière ne soit à nouveau attirée par l’écran. PROFILS

PROFILSPROFILS

PROFILS:::: Pour nettoyer le caisson, utiliser un chiffon doux propre et un détergent non agressif si nécessaire. PROFILS VELOUTÉS

PROFILS VELOUTÉSPROFILS VELOUTÉS

PROFILS VELOUTÉS :

: :

: Pour nettoyer le profil, dépoussiérer en utilisant un chiffon doux et propre, ou bien une brosse à poils doux et antistatiques. Il n’est permis d’utiliser une brosse montée sur un aspirateur

que si les poils sont doux et parfaitement propres.

STRUCTURE ET BRIDES DE FIXATION

STRUCTURE ET BRIDES DE FIXATIONSTRUCTURE ET BRIDES DE FIXATION

STRUCTURE ET BRIDES DE FIXATION :

: :

: Il est obligatoire de vérifier régulièrement l’état du produit et la tenue des brides de fixation. En cas de déformations, lacérations ou de fléchissements structurels des brides, vis et autres éléments qui composent le produit, il est obligatoire de mettre immédiatement en sécurité la zone où l’écran est installé, afin d’éviter tout type de dommage aux choses ou aux personnes. Ensuite, il est obligatoire de procéder à la substitution immédiate du composant défectueux et à la réparation du produit.

07 07

07 ISTRU

ISTRUISTRU

ISTRUCTIONS POUR L’INSTALLATION

CTIONS POUR L’INSTALLATIONCTIONS POUR L’INSTALLATION

CTIONS POUR L’INSTALLATION

AAAATTENTION

TTENTIONTTENTION

TTENTION:::: L’installation de l’écran doit être effectuée à l’aide de vis et de chevilles adaptées au poids et au type de paroi ou de plafond sur lesquels on souhaite fixer les supports.

Avant de commencer l’installation, choisissez le type de cheville ou de fixation en suivant le schéma suivant :

Écran d’une largeur

Écran d’une largeur Écran d’une largeur

Écran d’une largeur

max de (en inches)

max de (en inches)m ax de (en inches)

max de (en inches)

170”

170”170”

170” 180”

180”180”

180” 190”

190”190”

190” 200”

200”200”

200” 20

2020

206666”””” 210”

210”210”

210” 220”

220”220”

220” 230”

230”230”

230” 240”

240”240”

240” 250”

250”250”

250” 260”

260”260”

260” 270”

270”270”

270” 280”

280”280”

280”

Poids total à

Poids total à Poids total à

Poids total à

considérer

considérerconsidérer

considérer

218

218218

218

lbs

lbslbs

lbs

9999

99 kg

kgkg

249

249249

249

lbs

lbslbs

lbs

113

113113

113 kg

kgkg

264

264264

264

lbs

lbslbs

lbs

120

120120

120 kkkkgggg

277

277277

277

lbs

lbslbs

lbs

126

126126

126 kg

kgkg

284

284284

284

lbs

lbslbs

lbs

129

129129

129 kg

kgkg

312

312312

312

lbs

lbslbs

lbs

142

142142

142 kg

kgkg

326

326326

326

lbs

lbslbs

lbs

148

148148

148 kg

kgkg

341

341341

341

lbs

lbslbs

lbs

155

155155

155 kg

kgkg

354

354354

354

lbs

lbslbs

lbs

161

161161

161 kg

kgkg

370

370370

370

lbs

lbslbs

lbs

168

168168

168 kg

kgkg

383

383383

383

lbs

lbslbs

lbs

174

174174

174 kg

kgkg

396

396396

396

lbs

lbslbs

lbs

180

180180

180 kg

kgkg

409

409409

409

lbs

lbslbs

lbs

186

186186

186 kg

kgkg

Voir les images aux dernières pages du manuel

ÉLIMINATION DU PRODUIT

ÉLIMINATION DU PRODUITÉLIMINATION DU PRODUIT

ÉLIMINATION DU PRODUIT

Comme pour les opérations d'installation, au terme de la vie du produit, les opérations de démontage doivent être effectuées par un technicien qual ifié. Ce produit est composé de différents types de matér iaux : certains peuvent être recyclés, d’autre s doivent être éliminés. Informez-vous sur les systèmes de recyclage et d’élimination des déchets prévus par les réglementati ons en vigueur sur votre territoire pour cette catégorie de produits. Comme l’indique le symbole ci-contre, il est interdit de jeter ce produit dans les déchets dome stiques. Effectuez donc un "tri sélectif" pour le traitement des déchets, selon les méthodes prévues par les réglementations en vigueur sur votre territoire, ou bien rame nez le produit chez le vendeur au mome nt de l'achat d’un nouveau produit équivalent. Attention: les réglementations loca les peuvent prévoir des sanctions en cas d ’élimination abusive de ce produit

GARANTIE

GARANTIEGARANTIE

GARANTIE

1.GARANTIE

1.GARANTIE1.GARANTIE

1.GARANTIE ScreenResearch garantit que le produit fabriqué est exempt de tout défaut de fabrication dans les matériaux et dans les usinages, conformément aux termes et conditions ci-après. Les toiles de projection et les profils sont garantis pour une période de cinq (5) ans à compter de la date de la facture originale. Moteurs, commandes moteur, télécommandes, et matéri

el de montage sont garantis trois (3)

ans à compter de la date de la facture originale.

2.CONDITIONS ET LIMITATIONS

2.CONDITIONS ET LIMITATIONS2.CONDITIONS ET LIMITATIONS

2.CONDITIONS ET LIMITATIONS La présente garantie est soumise aux conditions et limitations suivantes. La garantie est nulle et inapplicable si le produit a été utilisé ou manipulé de manière non conforme au manuel d’instructions contenu dans l’emballage du produit, s’il est mal utilisé ou utilisé de manière impropre, s’il a été endommagé par accident ou par négligence pendant le transport, ou si le défaut est dû à des réparations ou modifications effectuées par un personnel non autorisé. Le produit doit être installé par un professionnel dûment autorisé par ScreenResearch et les opérations d’entretien indiquées dans le manuel doivent être exécutées régulièrement.

3.RETOURS DE MARCHANDISE

3.RETOURS DE MARCHANDISE3.RETOURS DE MARCHANDISE

3.RETOURS DE MARCHANDISE Aucun produit restitué ne sera accepté sans autorisation écrite (RMA) de la part de ScreenResearch. Le produit doit être retourné emballé dans son emballage original ou équivalent, afin d’éviter tout endommagement pendant le transport. Le produit doit être emballé et restitué à ScreenResearch ou à un centre de réparation autorisé, à la charge du client. Les frais de restitution du produit sont à la charge de ScreenResearch. Le produit restitué doit être accompagné d’une description écrite du défaut et d’une photocopie du reçu original d’achat. Ce reçu doit indiquer clairement la liste des modèles et le numéro de série, la date d’achat, le nom et l'adresse de l'acheteur et du revendeur autorisé, et le prix payé par l'acheteur. ScreenResearch se réserve le droit de modifier le design de tout produit, sans aucune obligation par rapport aux produits fabriqués précédemment, et de modifier les prix ou les spécifications de tout produit sans préavis ou obligation d’aucune sorte.

4.SOLUTIONS

4.SOLUTIONS4.SOLUTIONS

4.SOLUTIONS Au cas où le produit ne serait pas conforme à la garantie ci-dessus, l'unique solution pour l’acheteur selon les dispositions de la présente Garantie Limitée est de restituer le produit à ScreenResearch ou à un centre de recherche autorisé. La non-conformité sera rectifiée sans frais de main d’œuvre ni frais de substitution des composants.

5.LIMITE AU PREMIER ACHETEUR

5.LIMITE AU PREMIER ACHETEUR5.LIMITE AU PREMIER ACHETEUR

5.LIMITE AU PREMIER ACHETEUR Cette garantie n’est valable que pour le premier acheteur du produit et ne peut pas être transférée à un acheteur successif du produit.

6.DIVERS

6.DIVERS6.DIVERS

6.DIVERS Toutes les garanties implicites relatives aux produits ScreenResearch sont limitées à la durée de cette garantie. La garantie ne s’étend pas à d’éventuels dommages directs ou indirects à l'acheteur. Certains pays ne permettent pas de limitations sur la durée d’une garantie implicite ou l'exclusion ou la limitation des dommages accidentels ou conséquents ; les susdites limitations ou exclusions pourraient donc ne pas être applicables. Cette garantie confère des droits légaux spécifiques, et il est également possible d’obtenir d’autres doits en fonction du pays de résidence.

7.DEMANDES

7.DEMANDES7.DEMANDES

7.DEMANDES Pour toute demande concernant la garantie limitée ci-dessus, veuillez vous adresser au revendeur autorisé ScreenResearch.

8. ASSISTANCE SOUS GARANTIE GÉRÉE PAR LES DISTRIBUTEURS AUTORISÉS

8. ASSISTANCE SOUS GARANTIE GÉRÉE PAR LES DISTRIBUTEURS AUTORISÉS8. ASSISTANCE SOUS GARANTIE GÉRÉE PAR LES DISTRIBUTEURS AUTORISÉS

8. ASSISTANCE SOUS GARANTIE GÉRÉE PAR LES DISTRIBUTEURS AUTORISÉS Screen Research autorise la distribution de ses produits dans de nombreux pays du monde. Pour chaque pays, le distributeur autorisé/importateur est responsable de l'assistance sous garantie des produits vendus dans son pays. Le service de garantie doit être revendiqué auprès du revendeur, importateur ou distributeur, auprès duquel le produit a été acheté.

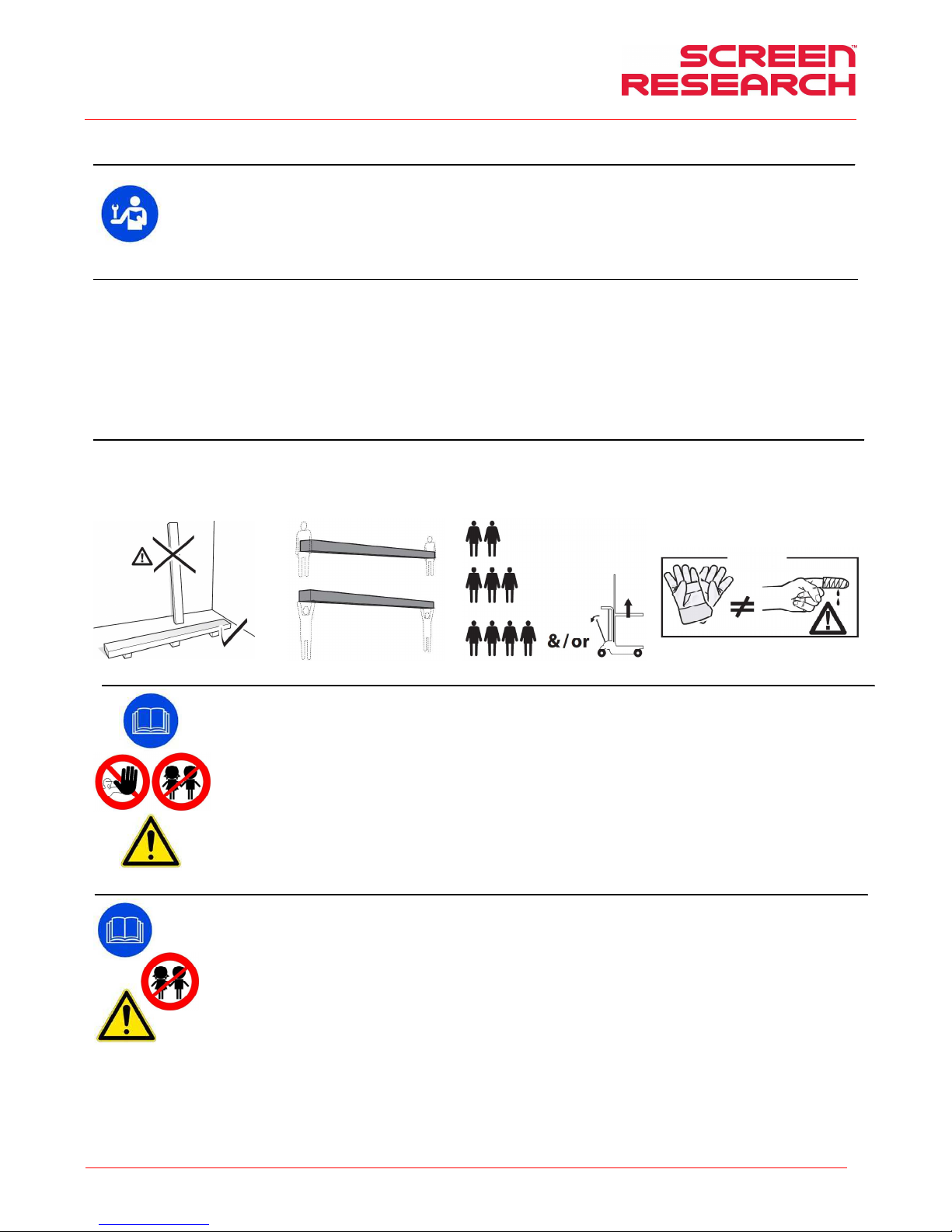

Page 8

Betriebsanleitung Projektionswand frame

DEUTSCH

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 8

01 01

01 EINFÜHRUNG

EINFÜHRUNGEINFÜHRUNG

EINFÜHRUNG

Dieses Handbuch ist integraler Teil des Produkts, und dessen Lektüre und Verständnis sind von wesentlicher Bedeutung für die Sicherheit. Darin sind die Normen und Verwendungsmodalitäten beschrieben, die dem Kunden eine richtige und sichere Nutzung der Projektionswand ermöglichen. Das Handbuch muss stets beim Produkt verbleiben und ist sorgfältig an einem geeigneten Ort aufzubewahren, um seine Unversehrtheit zu gewährleisten und allen berechtigten Personen zur Hinzuziehung zugänglich zu sein. Jeder Nutzer des Produkts ist für den Schutz des Handbuchs verantwortlich. Außerdem ist er für die Überprüfung der Funktionstüchtigkeit der Projektionswand und für alle Reparaturen und den Austausch von abgenützten Teilen, die Schäden verursachen könnten. Die in diesem Handbuch enthaltenen Bilder dienen dazu, Funktionen, Eigenschaften und Verfahren im Detail zu zeigen. Trotzdem können sie sich je nach dargestelltem Modell unterscheiden, wobei sich jedoch die Bedeutung des Bildes im Hinblick auf den beschreibenden Zweck nicht ändert

02 ALLGEMEINE PRODUKTEIGENSCHAFTEN

02 ALLGEMEINE PRODUKTEIGENSCHAFTEN02 ALLGEMEINE PRODUKTEIGENSCHAFTEN

02 ALLGEMEINE PRODUKTEIGENSCHAFTEN

Die Projektionswände werden in Übereinstimmung zu folgenden CE-Richtlinien hergestellt 2002-96-CE RAEE

2001-95-CE Seafty Die in diesem Handbuch beschriebene Projektionswand darf nur als Bildwand für die Videoprojektion verwendet werden. Jede andere, nicht in diesem Handbuch vorgesehene Verwendung ist unzulässig. Die Projektionswand enthält eines oder mehrere Projektionstücher aus cadmiumfreiem PVC oder aus PVC-imprägnierter GLASFASER. Jedes Tuch kann in folgende Baustoffklassen eingeteilt werden:

- M1 und M2 gemäß den französischen Bestimmungen (LNE Laboratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet -

WARRINGTONFIRE GENT Laboratoire de

métrologie et d’essais – IFTH Laboratoire accreditè )

- B1 und B2 gemäß den deutschen Bestimmungen (LNE Laboratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet -

WARRINGTONFIRE GENT Laboratoire national de

métrologie et d’essais)

- UL94HB gemäß den US-amerikanischen Bestimmungen (THE GOVMARK Organization, Inc.)

Da es noch keine europaweite Harmonisierung d er verschiedenen nationalen Einstufungsnormen gibt, wird darauf hingewiesen, das

s die französische Klasse M1 nicht e ntzündlichem Material, und die Klasse

M2 schwer entzündlichem Material entspricht.

03 AUSPACKEN DER PROJEKTIONSWAND UND HANDLING DES PRODUKTES

03 AUSPACKEN DER PROJEKTIONSWAND UND HANDLING DES PRODUKTES03 AUSPACKEN DER PROJEKTIONSWAND UND HANDLING DES PRODUKTES

03 AUSPACKEN DER PROJEKTIONSWAND UND HANDLING DES PRODUKTES

Stellen Sie sicher, dass während des Transports kein Teil der Leinwand beschä digt wurde. Bei Auffälligkeiten ist umgehend der Händl er zu informieren. Überprüfen Sie, ob alle Zubehörteile fü r die nachfolgend beschriebe ne Leinwand mitgeliefert wurden.

AAAACHTUNG :

CHTUNG:CHTUNG:

CHTUNG: Zum Öffnen d er Verpackung keine Teppichmesser oder spitze n Gegenstände verwenden. Beim Öffnen der Verpackung, sowie bei Installation und Handling des Produktes i mmer Schutzhandschuhe trage n. Das Produkt muss je nach Gewicht von mindestens zwei, drei oder vier Personen befördert werden (Richtw erte für die Last pro Person: 25 kg Männer - 15 kg Fra uen). Bei höheren Gewichten wird empfoh len, spezifisches Hebezeug verwenden

04 04

04 ALLGEMEINE SICHERHEITSVORSC HRIFTEN

ALLGEMEINE SICHERHEITSVORSCHRIFTENALLGEMEINE SICHERHEITSVORSCHRIFTEN

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Lesen Sie die Anleitungen und Hinweise dieser Gebrauchsanleitung vor Verwendung des Produkts oder Durchführung jeglicher Art von Wartung und versichern Sie sich, dass Sie sie verstanden haben. Installation des Bildschirms über Durchgangszone ist streng verboten. Überprüfen Sie vor und während der Verwendung, dass die Projektionswand keine gefährlichen Situationen erzeugt. Keines der Elemente oder Teile der Projektionswand beschädigen oder entfernen. Führen Sie niemals Wartungseingriffe mit laufendem Motor durch (zur Sicherheit die Stromzufuhr abtrennen). Das Produkt darf unter keinen Umständen von Kindern benutzt werden. Kinder dürfen sich der Projektionswand unter keinen Umständen nähern, solange diese sich bewegt. Jede Projektionswand ist durch eine Garantie gedeckt, deren Gültigkeit von der tatsächlichen Einhaltung der Anleitungen in diesem Handbuch abhängt. ACHTUNG:

ACHTUNG:ACHTUNG:

ACHTUNG: Eine falsche Installation kann die Sicherheit der Anwender des Produkts beeinträchtigen. Der Hersteller lehnt jegliche Haftung für Personen- bzw. Sachschäden ab, die auf unsachgemäße Benutzung, Montagefehler oder ungenügende Wartung zurückzuführen sind. Der Hersteller haftet nicht für Probleme, die durch Installationsfehler verursacht werden. Die Montage der Leinwand, die elektrischen Anschlüsse und Überprüfungen bei Störungen der motorbetriebenen Wicklungen sind von einem dazu ermächtigten Händler oder von fachlich kompetentem Personal durchzuführen, das Kenntnis von den Gefahren hat, die von elektrischer Energie ausgehen. Das Anschlusskabel kann nicht ersetzt werden. Bei einer Beschädigung muss die gesamte Leinwand ausgetauscht werden. Eingriffe an den Endschaltern oder die Durchbohrung der angebrachten Siegel führen zum Garantieverlust. Zur Klärung Ihrer Fragen wenden Sie sich bitte an unser technisches Büro. NACH DER MONTAGE DES BILDSCHIRMS AN DEN BÜGELN IST VOR DER VERWENDUNG SICHERZUSTELLEN, DASS DER BILDSCHIRM PERFEKT HORIZONTAL POSITIONIERT IST.

05 05

05 HINWEISE UND VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCH

HINWEISE UND VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCHHINWEISE UND VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCH

HINWEISE UND VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCH

Die Leinwände sind für die Benutzung in Innenräumen unter normalen Tempe ratur- (20 - 25 °C) und Feuchtigkeitsbedingungen vorge sehen. Bei Einsatz im Außenbereich sind besondere Vorsichtsma ßnahmen, vor allem hinsichtlich Temperatur un d Staubbelastung, zu treffen. Bei einer Exposition der Leinwand gegenüber Temperaturen von über 50 °C, kann es zu einer da uerhaften Verformung der Ebenheit sowie zur Ablösun g der Leinwand von der Aufwickelrolle kommen. Die Lein wand nicht längere Zeit dem Sonnenlicht aussetzen, um ein Verg ilben zu vermeiden (außerdem sicherstellen, da ss die Leinwand die oben angegebene Temperatur durch Sonnenbestrahlung nicht übersteigt). Da das Material, aus de m die Leinwand besteht (PVC), zur elektrostatischen Aufladung neigt, kann sich bei übermäßigem Stau banfall in der Umgebung durch die elektrostatische Anzieh ung dieser Staub auf der Leinwand ablagern un d zu einer Beeinträchtigung ihrer optischen Eigenschafte n führen (siehe auch Reinigung der Leinwand).

ACHTUNG:

ACHTUNG:AC HTUNG:

ACHTUNG: Die Leinwan d nicht gewaltsam von Hand herausziehen, da d adurch der Motor beschädigt oder der Bügelkasten abgerissen werden könnte. Erlauben Sie Kindern ni cht, mit den fest angebrachten Steuervorrichtungen z u spielen. Beobachten Sie die Lei nwand und halten Sie Personen davon fern, bis die Pr ojektionswand völlig geschlossen ist. Es ist verboten, die Bew egung der Leinwand zu blockieren, zu verhindern oder zu erzwingen, sich an der Leinwand oder an der unte ren Schiene festzuhalten oder daran zu schaukeln, Gegenständ e an der Leinwand oder an der unteren Schiene anzubringen oder die Struktur der Leinwand zu ändern, da dies zu Schäden am Aufwickelsystem und somit zu Personen- und Sachschäden führen kann

Page 9

Betriebsanleitung Projektionswand frame

DEUTSCH

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 9

06 06

06 REINIGUNG UND WARTUNG

REINIGUNG UND WARTUNGREINIGUNG UND WARTUNG

REINIGUNG UND WARTUNG

Die Projektionswände und deren Projektionstücher sind sehr empfindlich, daher müssen sie besonders sorgfältig behandelt und unter Befolgung der nachstehenden Hinweise gepflegt werden: Zum Reinigen der Oberfläche keine Lösungsmittel, Chemikalien oder Scheuermittel und keine spitzen Utensilien benutzen.

Jeden Kontakt mit anderen Materialien (Lacke, Tinten usw.) vermeiden, da sich diese möglicherweise nicht mehr von dem Gewebe

entfernen lassen.

PROJEKTIONSTÜCHER CLEARPIX

PROJEKTIONSTÜCHER CLEARPIXPROJEKTIONSTÜCHER CLEARPIX

PROJEKTIONSTÜCHER CLEARPIX: Verwenden Sie ein weiches, sauberes und leicht angefeuchtetes Tuch und bewegen Sie es immer von der Mitte des Projektionsbereichs nach außen. Ein Bürstenaufsatz am

Staubsauger darf nur benutzt werden, wenn die Borsten weich und perfekt sauber sind. PROJEKTIONSTÜCHER

PROJEKTIONSTÜCHER PROJEKTIONSTÜCHER

PROJEKTIONSTÜCHER SSSSOLIDPIX, MULTIPIX, PERFPIX

OLIDPIX, MULTIPIX, PERFPIXOLIDPIX, MULTIPIX, PERFPIX

OLIDPIX, MULTIPIX, PERFPIX: Per pulire telo di proiezione, utilizzare un panno morbido, pulito, inumidito, eventualmente abbinato con detergenti a base neutra o alcool. Poiché dopo la pulizia potrebbe verificarsi che il telo si carichi di elettricità statica, a causa dello sfregamento con il panno, si consiglia di passare, con un panno pulito, un liquido antistatico sul telo per evitare che la polvere venga nuovamente attratta dallo stesso. PROFIL

PROFILPROFIL

PROFILEEEE:::: Das Gehäuse ist mit einem weichen, sauberen Tuch abzustauben und gegebenenfalls mit einem milden Reinigungsmittel zu reinigen. PROFILE MIT SAMTBEZUG:

PROFILE MIT SAMTBEZUG:PROFILE MIT SAMTBEZUG:

PROFILE MIT SAMTBEZUG: Zur Pflege des Profils wird dieses mit einem weichen, sauberen Tuch oder mit einer Bürste mit weichen, antistatischen Borsten abgestaubt. Ein Bürstenaufsatz am Staubsauger darf nur benutzt werden, wenn die Borsten weich und perfekt sauber sind.

STRUKTUR und BEFESTIGUNGSBÜGEL:

STRUKTUR und BEFESTIGUNGSBÜGEL: STRUKTUR und BEFESTIGUNGSBÜGEL:

STRUKTUR und BEFESTIGUNGSBÜGEL: Der Zustand des Produkts und der Halt der Befestigungsbügel müssen regelmäßig kontrolliert werden. Sind Verbiegungen, Risse oder Materialermüdung von Bügeln, Schrauben oder Bauteilen des Produkts festzustellen, muss die Umgebung der Projektionswand abgesichert werden, um Sach- und Personenschäden zu vermeiden. Anschließend das anscheinend defekte

Teil sofort ersetzen und das Produkt wieder hers

tellen.

07 07

07 MONTAGEANLEITUNG

MONTAGEANLEITUNGMONTAGEANLEITUNG

MONTAGEANLEITUNGIIII

ACHTUNG:

ACHTUNG:ACHTUNG:

ACHTUNG: Die Montage der Projektionswand hat mit Schrauben und Dübeln zu erfolgen, die für das Gewicht und die Art der Wand oder der Decke geeignet sind, an der die Bügel befestigt werden sollen. Vor Beginn der Installation, wählen Sie den Dübel oder das Befestigungssystem nach dem folgenden Schema

Breite

Breite Breite

Breite

Projektionswand bis

Projektionswand bis Projektionswand bis

Projektionswand bis (inches)

(inches)(inches)

(inches)

170”

170”170”

170” 180”

180”180”

180” 190”

190”190”

190” 200”

200”200”

200” 20

2020

206666”””” 210”

210”210”

210” 220”

220”220”

220” 230”

230”230”

230” 240”

240”240”

240” 250”

250”250”

250” 260”

260”260”

260” 270”

270”270”

270” 280”

280”280”

280”

Zu berücksichtigendes

Zu berücksichtigendes Zu berücksichtigendes

Zu berücksichtigendes Gesamtgewicht

GesamtgewichtGesamtgewicht

Gesamtgewicht

218

218218

218

lbs

lbslbs

lbs

9999

99 kg

kgkg

249

249249

249

lbs

lbslbs

lbs

113

113113

113 kg

kgkg

264

264264

264

lbs

lbslbs

lbs

120

120120

120 kg

kgkg

2727

7777

lbs

lbslbs

lbs

126

126126

126 kg

kgkg

284

284284

284

lbs

lbslbs

lbs

129

129129

129 kg

kgkg

312

312312

312

lbs

lbslbs

lbs

142

142142

142 kg

kgkg

326

326326

326

lbs

lbslbs

lbs

148

148148

148 kg

kgkg

341

341341

341

lbs

lbslbs

lbs

155

155155

155 kg

kgkg

354

354354

354

lbs

lbslbs

lbs

161

161161

161 kg

kgkg

370

370370

370

lbs

lbslbs

lbs

168

168168

168 kg

kgkg

383

383383

383

lbs

lbslbs

lbs

174

174174

174 kg

kgkg

396

396396

396

lbs

lbslbs

lbs

180

180180

180 kg

kgkg

409

409409

409

lbs

lbslbs

lbs

186

186186

186 kg

kgkg

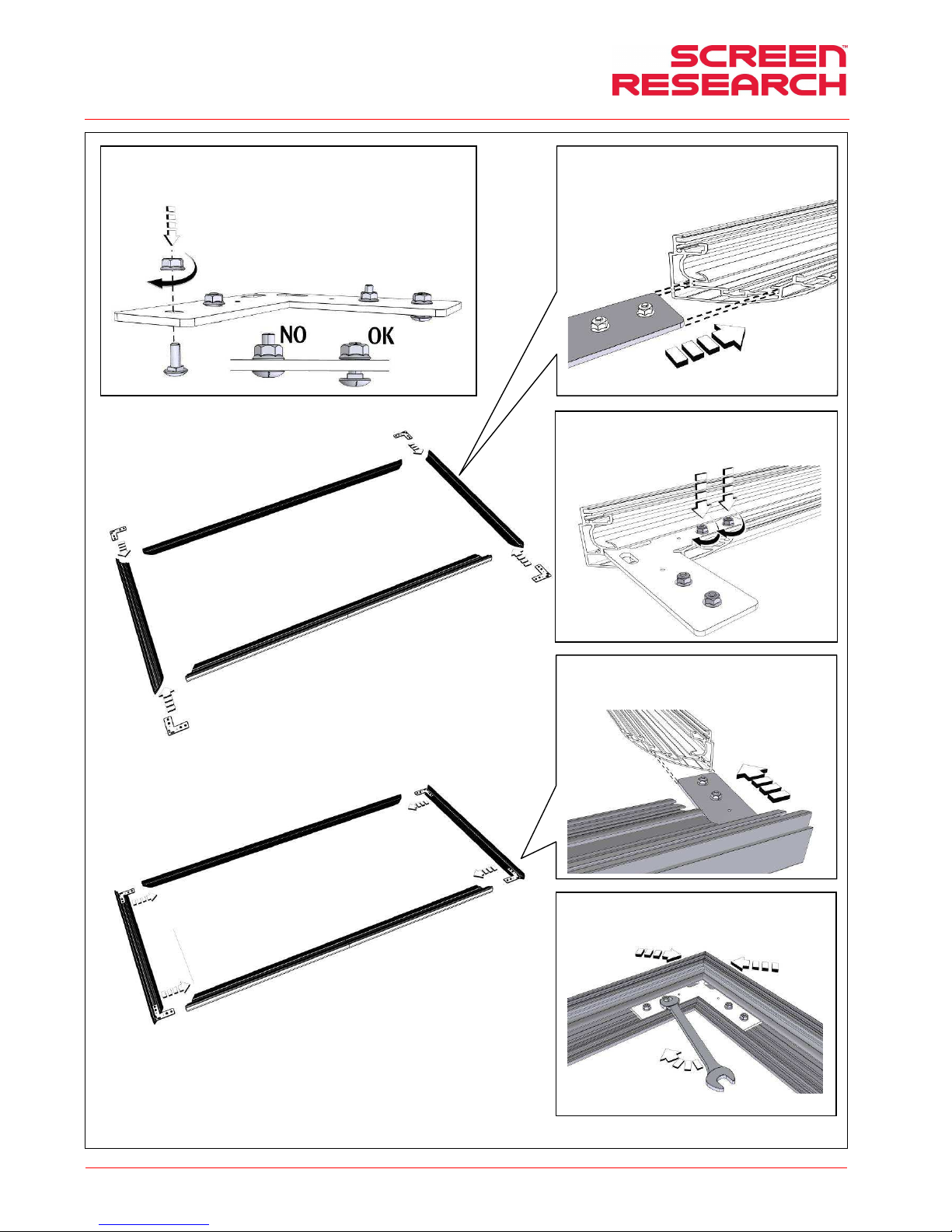

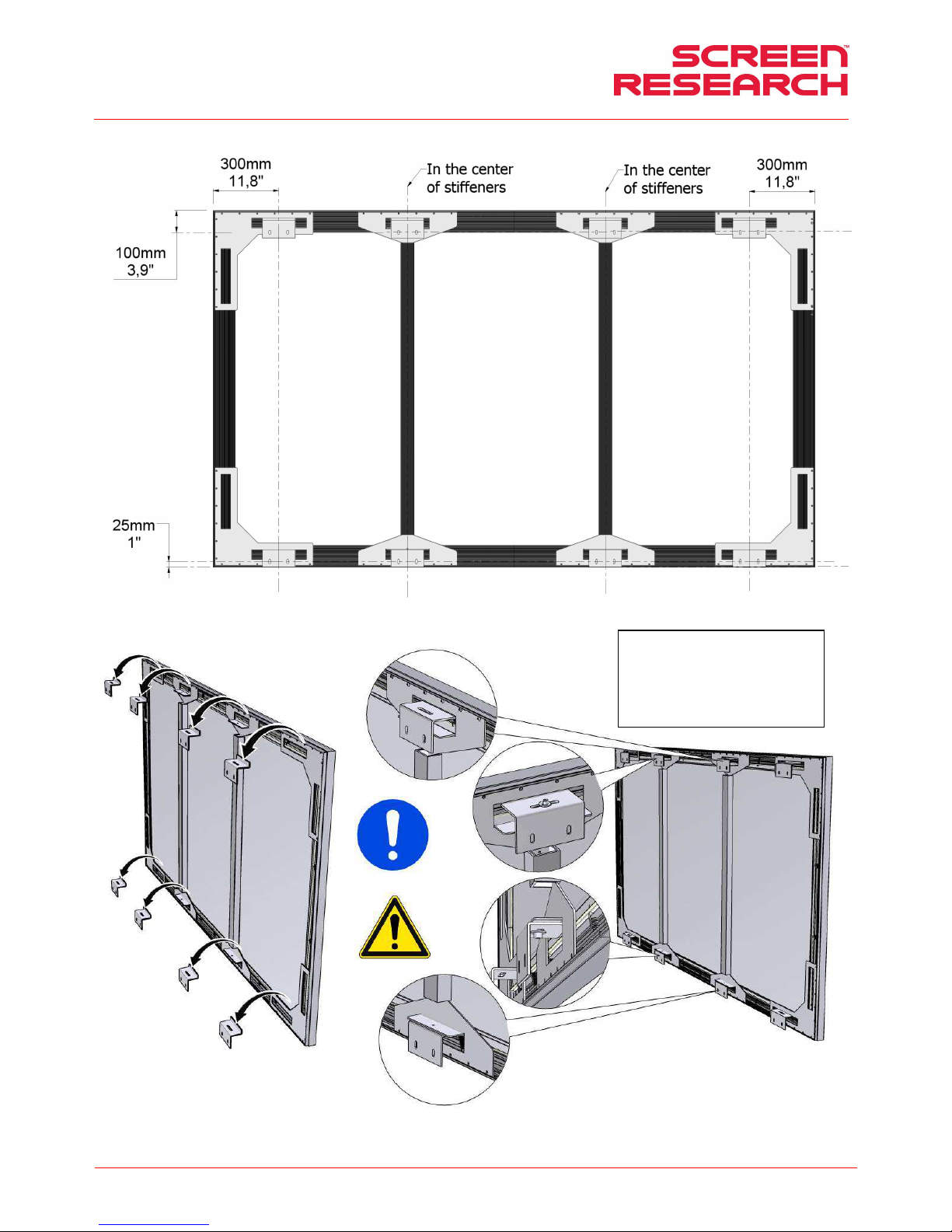

Siehe Abbildungen auf den letzten Seiten dieses Handbuchs

PRODUKTENTSORGUNG

PRODUKTENTSORGUNGPRODUKTENTSORGUNG

PRODUKTENTSORGUNG

Produkt gilt, gilt auch am Ende der Lebensdauer für seine Entsorgung: sie ist von Fachpersonal vorzunehmen. Dieses Produkt besteht aus verschiedenen Materialien: einige können wieder verwertet werden, andere sind zu entsorgen. Holen Sie Informationen über das in Ihrem Land geltende Recycling- und Entsorgungssystem für diese Produktkategorie ein. Wie Sie aus dem Symbol hier links ersehen können, ist es verboten, das Produkt in den Hausmüll zu geben. Befolgen Sie also die Vorgaben zur Mülltrennung nach den in Ihrem Land geltenden Vorschriften oder geben Sie das Produkt beim Neukauf eines gleichwertigen Artikels an den Händler zurück. ACHTUNG:

ACHTUNG:ACHTUNG:

ACHTUNG: die örtlichen Gesetze können schwere Strafen bei missbräuchlicher Entsorgung dieses Produkts vorsehen

GARAN

GARANGARAN

GARANTIE

TIETIE

TIE

1. GARANTIE

1. GARANTIE1 . GARANTIE

1. GARANTIE Die Firma ScreenResearch garantiert unter folgenden Bedingungen und mit folgenden Fristen, dass das von ihr gefertigte Produkt frei von Fabrikationsmängeln ist, die auf Material- und Verarbeitungsfehler zurückzuführen sind. Für die Projektionsgewebe und Profile wird eine Garantie von fünf (5) Jahren ab Originalrechnung gewährt. Für Motoren, Motorsteuerungen, Fernbedienungen und Montageteile wird eine Garantie von drei (3) Jahren ab Originalrechnung gewährt.

2. BEDINGUNGEN UND EINSCHRÄNK

2. BEDINGUNGEN UND EINSCHRÄNK2. BEDINGUNGEN UND EINSCHRÄNK

2. BEDINGUNGEN UND EINSCHRÄNKUNGEN

UNGENUNGEN

UNGEN Diese Garantie unterliegt den folgenden Bedingungen und Einschränkungen. Bei Benutzung oder Handhabung des Produkts unter Missachtung der im Lieferumfang enthaltenen Anleitungen, bei missbräuchlicher oder zweckwidriger Verwendung, bei Beschädigung infolge eines Unfalls oder Nachlässigkeit während des Transports, oder wenn der Fehler auf Reparaturen oder Eingriffe durch unbefugtes Personal zurückzuführen ist, ist die Garantie ungültig und nicht anwendbar. Das Produkt muss von einem von ScreenResearch befugten Fachmann installiert werden und die im Benutzerhandbuch aufgeführten Wartungseingriffe sind regelmäßig durchzuführen.

3. RÜCKSENDUNGEN

3. RÜCKSENDUNGEN3. RÜCKSENDUNGEN

3. RÜCKSENDUNGEN Ohne schriftliche Genehmigung (RMA-Nummer) von ScreenResearch wird keine Warenrücksendung angenommen. Das Produkt muss in der Originalverpackung oder in einer gleichwertigen Verpackung zurückgeschickt werden, um Transportschäden zu vermeiden. Verpackung und Rücksendung an ScreenResearch oder an eine Vertragswerkstatt gehen zu Lasten des Kunden. Die Rückgabe nach Reparatur erfolgt auf Kosten von ScreenResearch. Dem zurückgeschickten Produkt muss eine schriftliche Beschreibung des Fehlers und eine Fotokopie des Original-Kaufbelegs beiliegen. Auf diesem Beleg müssen Modell und Seriennummer, Kaufdatum, Name und Anschrift des Käufers und des Fachhändlers, sowie der vom Käufer bezahlte Preis klar und deutlich angegeben sein. ScreenResearch behält sich das Recht vor, das Design jedes Produkts ohne jegliche Verpflichtung in Bezug auf vorher hergestellte Produkte zu überarbeiten und die Preise bzw. Leistungsmerkmale jedes Produkts ohne Vorankündigung und ohne jegliche Verpflichtung gegenüber irgendeiner Person zu ändern.

4. ABHILFE

4. ABHILFE4. ABHILFE

4. ABHILFE Wenn das Produkt nicht der obigen Garantie entspricht, ist die einzige Abhilfe für den Käufer im Sinne der vorliegenden eingeschränkten Garantie die Rücksendung des Produkts an ScreenResearch oder an eine Vertragswerkstatt. Die Nichtkonformität wird ohne Kosten für Arbeitszeit oder Ersatzteile beseitigt.

5. BESCHRÄNKUNG AUF DEN ERSTKÄUFER

5. BESCHRÄNKUNG AUF DEN ERSTKÄUFER 5. BESCHRÄNKUNG AUF DEN ERSTKÄUFER

5. BESCHRÄNKUNG AUF DEN ERSTKÄUFER Diese Garantie gilt ausschließlich für den Erstkäufer des garantierten Produkts und ist bei einem Weiterverkauf desselben nicht auf den Erwerber übertragbar.

6. VERSCHIEDENES

6. VERSCHIEDENES6. VERSCHIEDENES

6. VERSCHIEDENES Alle impliziten Garantieansprüche in Bezug auf die Produkte von ScreenResearch sind auf die Dauer dieser Garantie beschränkt. Die Garantie deckt keine dem Käufer eventuell unmittelbar oder mittelbar entstandenen Schäden. Einige Staaten oder Länder erlauben keine Einschränkungen der Dauer eines impliziten Garantieanspruchs, noch den Ausschluss oder die Einschränkung der Unfall- oder Folgeschäden, daher sind die obigen Einschränkungen oder Ausnahmen möglicherweise nicht anwendbar. Mit dieser Garantie werden spezifische rechtliche Ansprüche gewährt und unter Umständen können auch andere Ansprüche vorliegen, die von Staat zu Staat bzw. von Land zu Land variieren.

7. ANFRAGEN

7. ANFRAGEN7. ANFRAGEN

7. ANFRAGEN in Bezug auf die obige eingeschränkte Garantie können an den Vertragshändler von ScreenResearch gerichtet werden.

8. ERBRINGEN DER GARANTIELEISTUNG DURCH VERTRAGSHÄNDLER

8. ERBRINGEN DER GARANTIELEISTUNG DURCH VERTRAGSHÄNDLER8. ERBRINGEN DER GARANTIELEISTUNG DURCH VERTRAGSHÄNDLER

8. ERBRINGEN DER GARANTIELEISTUNG DURCH VERTRAGSHÄNDLER Die Firma ScreenResearch hat den Vertrieb ihrer Produkte in vielen Ländern weltweit autorisiert. In jedem Land ist der Vertragshändler/Importeur für die Ausführung der Garantieeingriffe an den im jeweiligen Land verkauften Produkten verantwortlich. Die Garantieleistung muss beim Importeur, bzw. bei dem Händler, bei dem das Produkt erworben wurde, angefordert werden

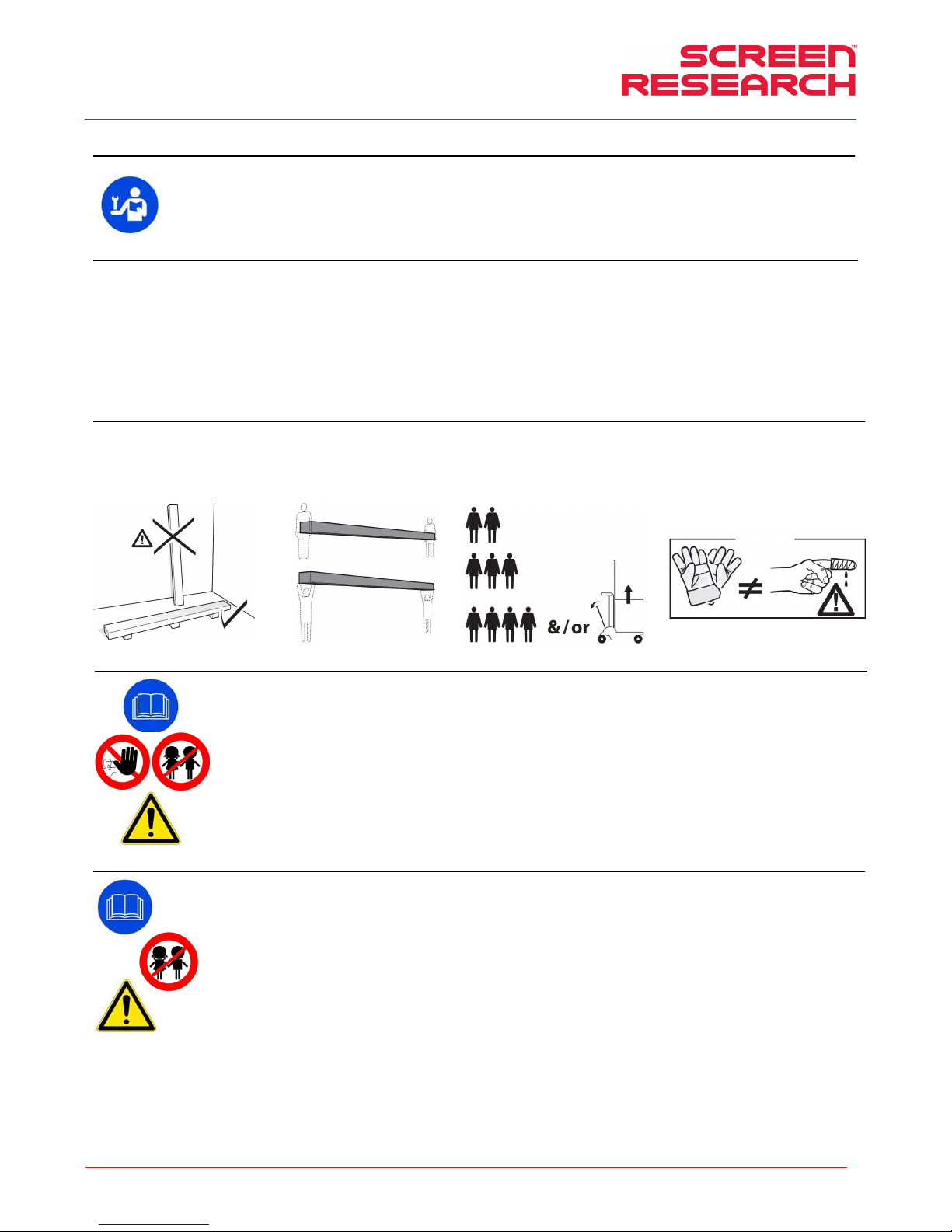

Page 10

Manual de uso de la pantalla frame

ESPANOL

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 10

01 01

01 INTRODU

INTRODUINTRODU

INTRODUCCI

CCICCI

CCIÓÓÓÓNNNN

El presente manual forma parte integrante del producto y su lectura y comprensión revisten importancia fundamental para la seguridad. En el manual se indican las normas y modos de empleo para que el cliente utilice la pantalla correctamente y con seguridad. El manual deberá acompañar siempre al producto y deberá ser guardado en un lugar que garantice su integridad y que esté al alcance de las personas autorizadas a consultarlo. Cada usuario del producto será responsable de la correcta conservación del manual. El usuario también es responsable de controlar la funcionalidad de la pantalla y de la reparación o sustitución de piezas sujetas a desgaste que podrían procurar daños. Las imágenes contenidas en este manual tienen la finalidad de describir en detalle las funciones, características o procedimientos. Sin embargo, pueden diferir por el tipo de modelo representado, lo que no implica cambios en el significado descriptivo de la imagen.

02 CARACTERĺSTICAS GENERALES DEL PRODUCTO

02 CARACTERĺSTICAS GENERALES DEL PRODUCTO 02 CARACTERĺSTICAS GENERALES DEL PRODUCTO

02 CARACTERĺSTICAS GENERALES DEL PRODUCTO

Las pantallas se fabrican de conformidad con las disposiciones de las siguientes directivas CE: 2002-96-CE RAEE

2001-95-CE SEGURIDAD La pantalla que se describe en este manual tiene que utilizarse exclusivamente como soporte para la proyección de vídeo. Cualquier uso no contemplado en este manual, no está permitido. La pantalla dispone de una o más telas de proyección en PVC plastificado sin cadmio o en FIBRA de VIDRIO impregnada de PVC plastificado, y cada tela se puede clasificar en la categoría:

- M1 o M2 de acuerdo con las normas francesas (LN E Laboratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet -

WARRINGTONFIRE GENT Laboratoire de métrologie

et d’essais – IFTH Laboratoire accreditè )

- B1 o B2 de acuerdo con las normas alemanas (LNE Laboratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet -

WARRINGTONFIRE GENT Laboratoire national de

métrologie et d’essais)

- UL94HB de acuerdo con las normas de los EE.UU. (THE GOVMARK Organization, Inc.)

Puesto que aún no existe en Europa una armonización entre las diferentes normativas nacionales de clasificación, se precisa que la clase M1 francesa corresponde a material no inflamable y la clase

corresponde a material difícilmente inflamable.

03 DESEMBALAJE DE LA PANTALLA Y DESPLAZAMIENTO DEL PRODUCTO

03 DESEMBALAJE DE LA PANTALLA Y DESPLAZAMIENTO DEL PRODUCTO 03 DESEMBALAJE DE LA PANTALLA Y DESPLAZAMIENTO DEL PRODUCTO

03 DESEMBALAJE DE LA PANTALLA Y DESPLAZAMIENTO DEL PRODUCTO

Controle que ninguna p arte de la pantalla haya sufrido desperfectos durante el transporte. En caso de anomalías, informe de inmedia to al revendedor. Controle que estén presentes todos los accesorios para el tipo de pantalla descrito en el manual.

ATENCIÓN

ATENCIÓNATENCIÓN

ATENCIÓN no utilizar ni una cuchilla ni un objeto puntiagudo para abrir el e mbalaje, utilizar siempre guantes de protección dura nte la apertura del embalaje y la instalación o desplaz amiento del producto. Desplazar e instalar el p roducto mínimo entre dos, tres o cuatro personas, se gún el peso del producto (valores de referencia de carga por persona: 25kg macho - 15kg hembra). En caso d e pesos superiores se recomienda utilizar e quipos de elevación específicos.

04 04

04 NORMAS GENERALES DE SEGURIDAD

NORMAS GENERALES DE SEGURIDADNORMAS GENERALES DE SEGURIDAD

NORMAS GENERALES DE SEGURIDAD

Lea detenidamente y comprenda bien las instrucciones y advertencias contenidas en este manual antes de comenzar a utilizar el producto y de llevar a cabo cualquier trabajo de mantenimiento. Está prohibido terminantemente de instalar la pantalla sobre àreas de posible trànsito de personas. Antes y durante su uso compruebe que la pantalla no genere situaciones de peligro. No altere, quite ni dañe ningún elemento ni parte de la pantalla. Está prohibido terminantemente a los niños utilizar el producto. Está terminantemente prohibido dejar que los niños se acerquen a la pantalla durante su movimiento. Cada una de las pantallas está cubierta por garantía, cuya validez depende del respeto efectivo y del cumplimiento de las instrucciones incluidas en este manual.

ATENCIÓN: El kit de instalación para cada pantalla no contiene tornillos ni tacos de plástico de pared para la fijación a las paredes / techos. El instalador deberá elegir los tornillos y tacos más adecuados según el material de la pared o del techo, de forma que la instalación sea segura. Una instalación incorrecta podría poner en peligro la seguridad de las personas que vayan a utilizar el producto. El fabricante no responde por daños a bienes o personas provocados por una instalación incorrecta, un uso inadecuado de la pantalla o por un mantenimiento escaso o insuficiente. El fabricante no responderá por problemas relativos a errores de instalación. En caso de necesidad, póngase en contacto con nuestro departamento técnico para más aclaraciones. AL TERMINAR DE MONTAR LA PANTALLA EN LOS SOPORTES COMPRUEBE QUE SE ENCUENTRE EN POSICIÓN HORIZONTAL ANTES DE UTILIZARLA.

05 05

05 ADVERTENCIAS Y PRECAUCIONES PARA EL USO

ADVERTENCIAS Y PRECAUCIONES PARA EL USOADVERTENCIAS Y PRECAUCIONES PARA EL USO

ADVERTENCIAS Y PRECAUCIONES PARA EL USO

Las pantallas están destinadas p ara su utilización en interiores con temperatura (20 -

25 °C) y humedad normales. Deberán tomarse precauciones particulares para su

utilización en exteriores, sobre todo con relac

ión a las condiciones de temperatura y polvo. La exposición a temperaturas sup eriores a 50 °C podría provocar deformaciones

permanentes de la plan eidad de la tela, o la separación de la tela del tubo de enro llamiento. No deje la tela de proyección expuesta durante períodos largos a la luz so lar para evitar que se amarillee (tambié n controle que a causa de la exposición a la luz

solar la

pantalla no alcance los niveles de temperatura antedichos). Ya que el material d el que está hecha la t ela de proyección (

PVC) tiende a cargarse electrostáticamente, el exceso de po lvo en el ambiente de pro yección puede p rovocar un

degrado de las cualidad es ópticas de la tela a causa del depósito de polvo por atr acción electrostática (véase también limpieza de la tela de proyección).

ATENCIÓN

ATENCIÓNATENCIÓN

ATENCIÓN: no fuerce m anualmente la salida de la tela, porque podría averiar el motor o desprender la carcasa de contención de lo s soportes de fijación. No permita que los niño s jueguen con los dispositivos de mando fijos. Manten ga los mandos a distancia fuera del alcance de los niñ os. Controle la pantalla mie ntras está subiendo y mantenga a las personas alejadas h asta que la pantalla no esté completamente cerra da. Está prohibido bloquear, impedir y forzar e l movimiento de l a pantalla, asirse o co

lgarse, añadir o aplicar cua lquier objeto en la tela o remarco y modificar la estructura de la

pantalla, puesto que po dría provocar problemas al sistema de enrollamiento con daños consiguientes a bienes o personas.

Page 11

Manual de uso de la pantalla frame

ESPANOL

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 11

06 06

06 LIMPIEZA MANTENIMIENTO

LIMPIEZA MANTENIMIENTOLIMPIEZA MANTENIMIENTO

LIMPIEZA MANTENIMIENTO

La pantalla y las telas de proyección de las pantallas son delicadas, por lo que hay que prestar especial atención y seguir las instrucciones de limpieza: No utilice nunca disolventes, productos químicos o abrasivos ni instrumentos puntiagudos para limpiar la superficie. Evite cualquier contacto con otros materiales (barnices, tintas, etc.) pues podría ser imposible eliminarlos de la tela. TELAS DE PROYECCIÓN CLEARPIX:

TELAS DE PROYECCIÓN CLEARPIX:TELAS DE PROYECCIÓN CLEARPIX:

TELAS DE PROYECCIÓN CLEARPIX: Use un paño suave, limpio y húmedo utilizándolo siempre con movimientos desde el centro de la zona de proyección hacia los lados externos. Se permite utilizar un cepillo instalado en una aspiradora sólo si las cerdas son suaves y están perfectamente limpias. TELAS DE PROYECCIÓN

TELAS DE PROYECCIÓN TELAS DE PROYECCIÓN

TELAS DE PROYECCIÓN SOLIDPIX, MULTIPIX, PERFPIX

SOLIDPIX, MULTIPIX, PERFPIXSOLIDPIX, MULTIPIX, PERFPIX

SOLIDPIX, MULTIPIX, PERFPIX: Para limpiar la tela de proyección, utilice un paño suave, limpio y humedecido, de ser oportuno también utilice algún detergente de base neutra o alcohol. Puede suceder que tras la limpieza la tela se cargue de electricidad estática a causa de la fricción con el paño, por lo que se aconseja pasar, con un paño limpio, un líquido antiestático para que el polvo no sea atraído nuevamente por la pantalla. CARCASA

CARCASACARCASA

CARCASA:::: Para limpiar la carcasa utilice un paño suave limpio y, en su caso, algún detergente no agresivo CONTORNOS A

CONTORNOS ACONTORNOS A

CONTORNOS ATERCIOPELADOS:

TERCIOPELADOS:TERCIOPELADOS:

TERCIOPELADOS: Para limpiar el contorno, elimine el polvo con la ayuda de un paño limpio o con cepillos de cerdas suaves y antiestáticas. Se permite utilizar un cepillo instalado en una aspiradora sólo si las cerdas son suaves y están perfectamente limpias. ESTRUCTURA Y ABRAZADERAS DE FIJACIÓN:

ESTRUCTURA Y ABRAZADERAS DE FIJACIÓN:ESTRUCTURA Y ABRAZADERAS DE FIJACIÓN:

ESTRUCTURA Y ABRAZADERAS DE FIJACIÓN: Es obligatorio verificar periodicamente el estado del producto y comprobar la resistencia de las abrazaderas de fijación. En caso de deformaciones, desgarros o fallos estructurales de abrazaderas, tornillos o componentes del producto, es obligatorio asegurar inmediatamente la zona próxima a la pantalla, para evitar cualquier tipo de daño a personas o cosas. Sucesivamente, deberá sustituir inmediatamente el presunto componente defectuoso y restablecer el producto.

07 07

07 INSTRUCCIONES PARA LA INSTALACIÓN

INSTRUCCIONES PARA LA INSTALACIÓNINSTRUCCIONES PARA LA INSTALACIÓN

INSTRUCCIONES PARA LA INSTALACIÓN

ATENCIÓN:

ATENCIÓN:ATENCIÓN:

ATENCIÓN: la pantalla se deberá instalar utilizando tornillos y tacos adecuados para el peso y el tipo de pared o techo sobre los que se fijarán los soportes, antes de comenzar la instalación escoja el tipo de taco o fijación de acuerdo con el siguiente esquema:

Pantalla con ancho

Pantalla con ancho Pantalla con ancho

Pantalla con ancho

hasta inches

hasta incheshasta inches

hasta inches

170”

170”170”

170” 180”

180”180”

180” 190”

190”190”

190” 200”

200”200”

200” 20

2020

206666”””” 210”

210”210”

210” 220”

220”220”

220” 230”

230”230”

230” 240”

240”240”

240” 250”

250”250”

250” 260”

260”260”

260” 270”

270”270”

270” 280”

280”280”

280”

Peso total a

Peso total a Peso total a

Peso total a

considerar

considerarconsiderar

considerar

218

218218

218

lbs

lbslbs

lbs

9999

99 kg

kgkg

249

249249

249

lbs

lbslbs

lbs

113

113113

113 kg

kgkg

264

264264

264

lbs

lbslbs

lbs

120

120120

120 kg

kgkg

277

277277

277

lbs

lbslbs

lbs

126

126126

126 kg

kgkg

284

284284

284

lbs

lbslbs

lbs

129

129129

129 kg

kgkg

312

312312

312

lbs

lbslbs

lbs

1414

142222 kg

kgkg

326

326326

326

lbs

lbslbs

lbs

148

148148

148 kg

kgkg

341

341341

341

lbs

lbslbs

lbs

155

155155

155 kg

kgkg

354

354354

354

lbs

lbslbs

lbs

161

161161

161 kg

kgkg

370

370370

370

lbs

lbslbs

lbs

168

168168

168 kg

kgkg

383

383383

383

lbs

lbslbs

lbs

174

174174

174 kg

kgkg

396

396396

396

lbs

lbslbs

lbs

180

180180

180 kg

kgkg

409

409409

409

lbs

lbslbs

lbs

186

186186

186 kg

kgkg

Ver fotos en las últimas páginas de este manual.

ELIMINACION DEL PRODUCTO

ELIMINACION DEL PRODUCTOELIMINACION DEL PRODUCTO

ELIMINACION DEL PRODUCTO

Así como para los trabajos de instalación, también al final de la vida útil de este producto, el desguace deberá ser hecho por personal experto. Este producto está formado de varios tipos de materiales: algunos pueden ser reciclados, otros deberán ser eliminados. Infórmese sobre los sistemas de reciclaje o eliminación previstos por las normas vigentes en su territorio para esta categoría de producto. El símbolo de al lado indica que está prohibido desechar este producto con los residuos domésticos. Por lo tanto, haga la “recogida selectiva” según los métodos previstos por las normas vigentes en su territorio, o bien entregue el producto al vendedor en el momento de la compra de un producto nuevo equivalente. Atención: las normas locales pueden prever sanciones pesadas en caso de eliminación abusiva de este producto.

GARAN

GARANGARAN

GARANTTTTÍÍÍÍAAAA

1. GARANTÍA

1. GARANTÍA 1. GARANTÍA

1. GARANTÍA ScreenResearch garantiza que e l producto fabricado no presentará defectos de fabricación en materiales ni elaboraciones, segú

n los términos y condiciones que se indican a continuación. Las

telas de proyección y los contornos están garantizados durante un periodo de cinco (5) años a partir de la fecha de la factura original. Los motores, mandos de motor, tel

emandos y hardware de montaje están

garantizados durante tres (3) años a partir de la fecha de la factura original.

2.CONDICIONES Y

2.CONDICIONES Y2.CONDICIONES Y

2.CONDICIONES Y LIMITACIONES

LIMITACIONES LIMITACIONES

LIMITACIONES La presente Garantía está sujeta a las siguientes condiciones y limi taciones. La garantía será nula e inaplicable si el produ

cto hubiera sido utilizado o manipulado no en

conformidad con el manual de instrucciones incluido en la confección del producto, si resultara alterado o hubiera sido ut ilizado de forma inapropiada, si se presentara dañado por accidente o negl

igencia

durante su transporte o si el defecto fuera debido a reparaciones o manipulaciones efec tuadas por parte de personal no auto

rizado. El producto deberá ser instalado por un profesional debidamente

autorizado por ScreenReasearch y el mantenimiento deberá efectuarse tal como se indica en el manual.

3.DEVOLUCIONES

3.DEVOLUCIONES3.DEVOLUCIONES

3.DEVOLUCIONES Ningún producto podrá ser aceptado sin autorización escrita (RMA) de

ScreenResearch. El producto deberá ser devuelto embalado en su confección original o equivalente, con el fin de

evitar que se produzcan daños durante el transporte. El producto deberá ser embalado y devuelto a ScreenResearch o a un centro de reparación au

torizado, por cuenta del cliente. Los gastos de entrega del

producto correrán por cuenta de ScreenResearch. Deberá acompañarse con el producto devuelto una descripción escrita del defecto y una fotocopia del r ecibo original de compra. Dicho recibo deberá i

ncluir

claramente el modelo y número de serie, la fecha de compra, el nombre y dirección del comprador y del revendedor autorizado,

así como el precio que hubiera pagado el comprador. ScreenResearch se

reserva el derecho de modificar el diseño de cualquier producto, sin obligaciones por lo que respecta a productos fabricados anteriormente; asimismo podrá modificar los precios y l

as características técnicas

de cualquier producto, sin previo aviso u obligación ante ninguna persona.

4.SOLUCIONES

4.SOLUCIONES4.SOLUCIONES

4.SOLUCIONES En caso de que el producto no sea conforme a la garantía anterior, el comprador podrá optar únicamente, en virtud de esta Garantía Limitada,

por devolver el producto a ScreenResearch o a

un Centro de Asistencia autorizado. La no conformidad será rectificada sin gastos adicionales de mano de obra o de componentes.

5.LÍMITE PARA EL COMPRADOR D E ORIGEN

5.LÍMITE PARA EL COMPRADOR D E ORIGEN5. LÍMITE PARA EL COMPRADOR DE ORIGEN

5.LÍMITE PARA EL COMPRADOR D E ORIGEN Esta garantía podrá utilizarla exclusivamente el comprador de origen del producto garantizado y no podrá ser cedida a ninguno

de los sucesivos compradores del

producto.

6.VAR

6.VAR6.VAR

6.VARIOS

IOSIOS

IOS Todas las garantías implícitas relativas a productos de ScreenResearch se limitan al periodo de duración de la pr esente garan

tía. La garantía no cubre eventuales daños directos o indirectos.

Algunos estados o países no permiten limitaciones en la duración de una garantía implícita o la exclusión o la limitación de daños accidentales o subsiguientes; por tanto, dichas limitac

iones o exclusiones

podrían no ser aplicables. Esta garantía otorga derechos legales específicos, pudiendo disfrutarse además otros derechos que podrían variar en los diferentes estados o países.

7.COMUNICACIONES

7.COMUNICACIONES7.COMUNICACIONES

7.COMUNICACIONES Por lo que respecta a la garantía limitada mencionada anteriormente, Ud. podrá enviar sus comunicaciones al revendedor autorizado de ScreenResearch.

8. SOPORTE DE GARANTÍA GE

8. SOPORTE DE GARANTÍA GE8. SOPORTE DE GARANTÍA GE

8. SOPORTE DE GARANTÍA GESTIONADO POR DISTRIBUIDORES AUTOR IZADOS

STIONADO POR DISTRIBUIDORES AUTORIZADOSSTIONADO POR DISTRIBUIDORES AUTORIZADOS

STIONADO POR DISTRIBUIDORES AUTORIZADOS

ScreenResearch ha autorizado la distribución de sus productos en muchos países del mundo. En todos los países, el

Distribuidor importador autorizado responde de la asistencia, durante el periodo de garantía, d e los p

roductos vendidos en cada uno de los países. Deberá solicitar la garantía al revendedor importador o al

distribuidor que le haya vendido el producto.

Page 12

Instrukcja obsługi dla ekranów frame

POLSKI

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 12

01 01

01 WSTEP

WSTEPWSTEP

WSTEP

Niniejszy podręcznik stanowi część składową produktu, a jego przeczytanie i zrozumienie mają podstawowe znaczenie dla zachowania bezpieczeństwa. Zostały w nim opisane zasady i sposoby użytkowania, pozwalające klientowi na właściwe i bezpieczne korzystanie z ekranu. Podręcznik powinien zawsze znajdować się w pobliżu produktu, należy przechowywać go w miejscu gwarantującym nie zniszczenie oraz łatwo dostępnym dla osób upoważnionych. Każdy użytkownik ekranu jest odpowiedzialny za przechowywanie podręcznika. Użytkownik jest również odpowiedzialny za kontrolę działania ekranu oraz za naprawy lub wymiany części podlegających zużyciu, mogących spowodować uszkodzenia. Rysunki zawarte w podręczniku mają za zadanie opisać w sposób szczegółowy funkcje, charakterystykę lub procedury. Rysunki mogą różnić się z zależności od przedstawionego modelu, nie powoduje to jednak zmiany opisowego znaczenia rysunku.

02 02

02 OGÓLNA CHARAKTERYSTYKA PRODUKTU

OGÓLNA CHARAKTERYSTYKA PRODUKTUOGÓLNA CHARAKTERYSTYKA PRODUKTU

OGÓLNA CHARAKTERYSTYKA PRODUKTU

Ekran projekcyjny jest wytwarzany zgodnie z przepisami następujących dyrektyw CE: - 2002-96-CE RAEE w sprawie utylizacji zużytego sprzętu elektrycznego

- 2001-95-CE Ogólne bezpieczeństwo produktów

Ekran opisany w niniejszym podręczniku musi być stosowany wyłącznie jako wsparcie dla projekcji wideo. Wszelkie inne użcie jest niezgodne oraz nie jest objęte treścią niniejszego podręcznika. Ekran posiada jedną lub więcej tkanin projekcyjnych z plastycznego PVC n ie zawierającyc

h kadmu lub z impregnowanego włókna szklanego impregnowanego plastycznym PVC, każda tkanina może być

sklasyfikowana w następujący sposób:

- M1 lub M2 zgodnie z regulacjami francuzkimi (LNE Laboratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet -

WARRINGTONFIRE GENT Laboratoire de métrologie et

d’essais – IFTH Laboratoire accreditè ),

- B1 lub B2 zgodnie z regulacjami niemieckimi (LNE La boratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet -

WARRINGTONFIRE GENT Laboratoire national de

métrologie et d’essais),

- UL94HB zgodnie z regulacjami amerykańskimi (THE GOVMARK Organization, Inc.).

Ponieważ nie istnieje jeszcze harmonizacja na poziomie europejskim pomiędzy różnymi kr

ajowymi normami klasyfikacji trudnopalności, wyjaśniamy, że francuska klasa M1 odpowiada materiałom niepalnym a

klasyfikacja M2 materiałom nie łatwopaln.

03 ROZPAKOWANIE EKRANU I PRZEMIESZCZANIE PRODUKTU

03 ROZPAKOWANIE EKRANU I PRZEMIESZCZANIE PRODUKTU03 ROZPAKOWANIE EKRANU I PRZEMIESZCZANIE PRODUKTU

03 ROZPAKOWANIE EKRANU I PRZEMIESZCZANIE PRODUKTU

Należy upewnić się, że żaden z elementów ekranu nie został uszkodzony podczas transportu. W razie wystąpienia anomalii należy natychmiast zawiadomić o tym fakcie sprzedawcę. Sprawdzić czy w opakowaniu znajduje się całość wyposażenia opisanego w instrukcji, odpowiednio dla danego typu ekranu.

UWAGA

UWAGAUWAGA

UWAGA do otwierania opakowania nie należy używać nożyków czy innych ostrych narzędzi. Stosować zawsze rękawice ochronne podczas otwierania i instalacji czy przenoszenia produktu. Produkt należy przenosić czy instalować minimum w dwie lub cztery osoby, w zależności od ciężaru ekranu (wartości odnośnie dopuszczalnego ciężaru na osobę to: 25kg mężczyzna - 15kg kobieta). W przypadku większych ciężarów zaleca się stosowanie odpowiednich urządzeń do podnoszenia ładunków.

04 04

04 OGÓLNE NORMY BEZPIECZEŃSTWA

OGÓLNE NORMY BEZPIECZEŃSTWAOGÓLNE NORMY BEZPIECZEŃSTWA

OGÓLNE NORMY BEZPIECZEŃSTWA

Przed rozpoczęciem użytkowania produktu oraz wykonaniem jakichkolwiek czynności konserwacyjnych upewnić się, że informacje zawarte w tym podręczniku zostały przeczytane i dobrze zrozumiane. Zakaz instalacji ekranów projekcyjnych nad ciągami komunikacyjnymi Nie demontować, nie usuwać i nie uszkadzać żadnego elementu lub części ekranu. Nie wykonywać nigdy czynności naprawczych przy załączonym silniku ekranu (dla zwiększenia bezpieczeństwa odłączyć od zasilania). Zabrania się używania produktu przez dzieci. Absolutnie zabrania się dziecion zbliżania do ekranu podczas jego funkcjonowania. Każdy ekran posiada gwarancję, której ważność zależy od rzeczywistego stosowania się do instrukcji zawartych w tym podręczniku i postępowania zgodnie z nimi. UWAGA:

UWAGA:UWAGA:

UWAGA: Błędna instalacja może zagrażać bezpieczeństwu osób, które używają ekran. Producent nie ponosi odpowiedzialności za szkody materialne i uszczerbki na zdrowiu osób spowodowane błędną instalacją, nieodpowiednim użytkowaniem ekranu, złą lub niewystarczającą konserwacją. Producent nie ponosi odpowiedzialności za problemy spowodowane błędami przy instalacji. PO ZAKOŃCZENIU MONTAŻU EKRANU NA LISTWACH NIEZBĘDNE JEST SKONTROLOWANIE DOKŁADNOŚCI USTAWIENIA W POZIOMIE PRZED ROZPOCZĘCIEM UŻYTKOWANIA.

05 05

05 OSTRZEŻENIA I UWAGI DO UŻYTKOWANIA

OSTRZEŻENIA I UWAGI DO UŻYTKOWANIA OSTRZEŻENIA I UWAGI DO UŻYTKOWANIA

OSTRZEŻENIA I UWAGI DO UŻYTKOWANIA

Ekrany dedykowane są do zastosowań w pomieszczeniach o normalnych warunkach temperatury (20 - 25 °C) i wilgotności. Szczególną ostrożność należy zachować przy zastosowaniu na zewnątrz, przede wszystkim w odniesieniu do temperatur i zapylenia. Wystawienie na temperatury powyżej 50 °C może spowodować stałe odkształcenie powierzchni ekranu lub odklejenie się materiału projekcyjnego od rolki zwijania. Dla uniknięcia żółknięcia ekranu, nie należy wystawiać go przez dłuższy czas na działanie promieni słonecznych (należy sprawdzać także czy z powodu działania takich promieni, ekran nie osiąga poziomów temperatur wskazanych powyżej). Ponieważ materiał, z którego wykonana jest powierzchnia projekcyjna (PVC) może w łatwy sposób zostać naładowany elektrostatycznie, nadmierne zapylenie otoczenia spowodować może obniżenie właściwości optycznych ekranu, co związane jest z odkładaniem się pyłów przyciąganych elektrostatycznie (patrz także: czyszczenie ekranu projekcyjnego). UWAGA:

UWAGA:UWAGA:

UWAGA: Nie wymuszać ręcznego wysuwania ekranu ponieważ mogłoby to spowodować uszkodzenie silnika lub oderwanie kasety od elementów montażowych. Nie pozwalać dzieciom bawić się stałymi urządzeniami sterującymi. Pilot przechowywać w miejscu niedostępnym dla dzieci. Obserwować ekran gdy znajduje się w ruchu dopilnowując, aby nikt nie zbliżał się do ekranu dopóki nie zostanie on całkowicie zamknięty. Zabrania się blokować, zatrzymywać czy wymuszać ruch ekranu, przytrzymywać się lub zawieszać, dołączać lub instalować jakiekolwiek przedmioty na ekranie lub na tylnej jego części, modyfikować konstrukcję ekranu; zachowania takie mogą spowodować uszkodzenia sytemu zwijania, co z kolei mogłoby sprowokować niebezpieczeństwo dla osób czy przedmiotów.

Page 13

Instrukcja obsługi dla ekranów frame

POLSKI

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 13

06 06

06 CZYSZCZENIE I KONSERWACJA

CZYSZCZENIE I KONSERWACJACZYSZCZENIE I KONSERWACJA

CZYSZCZENIE I KONSERWACJA

Ekran oraz tkaniny proje kcyjne stosowane na ekranach są wykonane z materia łów delikatnych, należy więc zachować szczególną ostro żność przy ich czyszczeniu, wykonując te czynności w nast ępujący sposób: Nigdy nie używać rozpus zczalników, produktów chemicznych, ściernych c zy też zaostrzonych przyrządów do czyszczenia powierzchni. Unikać wszelkiego kontaktu z innymi materiałami (lakiery, tusz itp.), pon ieważ usunięcie ich z tkaniny może okazać się niemożliwe. TKANINY PROJEKCYJ NE CL

TKANINY PROJEKCYJ NE CLTKANINY PROJEK CYJNE CL

TKANINY PROJEKCYJ NE CLEARPIX

EARPIXEARPIX

EARPIX: Stosować miękką, czystą, wilgotną ściereczkę, wykonując ruchy poczynając o d środka powierzchni projekcyjnej w kierunku na zewnątrz. Możliwe jest używanie szczotki zamontowanej na odkur zaczu, ale wyłącznie wtedy, gdy jej włosie jest miękkie i dokładnie oczyszczone. TKANINY PROJEKCYJ NE

TKANINY PROJEKCYJ NE TKANINY PROJEKCYJNE

TKANINY PROJEKCYJ NE SOLIDPIX, MULTIPIX, PERFPIX

SOLIDPIX, MULTIPIX, PERF PIXSOLIDPIX, MULTIPIX, PERFPIX

SOLIDPIX, MULTIPIX, PERF PIX: Do czyszczenia materiału projekcyjnego stosować miękką, czystą, wilgotną ściereczkę, ewentualni e w połączeniu z detergentami na bazie obojętnej lub alkoholu. Ponieważ po o czyszczeniu ekran z powodu tarcia ściereczki może nał adować się prądem statycznym, doradza się przetrzeć m ateriał czystą ściereczką nasączoną płynem antystatyczn ym, dla uniknięcia ponownego p rzyciągania pyłów. Okresowo kontrolować system m ocujący i połączenia elektryczne PRO

PROPRO

PROFILE

FILE FILE

FILE Do czyszczenia profi lu stosować miękką, czystą ściereczkę lub szczotk i z miękkim i antystatycznym włosiem

PROFILE RAMY z WELURU

PROFILE RAMY z WELURUPROFIL E RAMY z W ELURU

PROFILE RAMY z WELURU: Do czyszczenia pr ofilu stosować m iękką, czystą ściereczkę lub szczotk i z miękkim i antystatycznym włosiem. Możliwe je st u

żywanie szczotki zam ontowanej na odkurzaczu, ale

wyłącznie wtedy, gdy jej włosie jest miękkie i dokładnie oczyszczone. KONSTRUKCJA i LISTWY MONTAŻOW E:

KONSTRUKCJA i LISTWY MONTAŻOW E:KONSTRUKCJA i LISTWY MONTAŻOWE:

KONSTRUKCJA i LISTWY MONTAŻOW E: Niezbędne jest ok resowe kontrolowania stanu produktu oraz wytr zymałości listew montażowy ch. W przypadku p

ojawienia się odkształceń, rozdarć lub konstrukcyjnych

uszkodzeń listew, wkrętów czy komponentów produktu należy nieodzownie zabezpieczyć okoliczną strefę dla uniknięcia wszelkich

szkód czy zagrożeń dla osób i przedm iotów. Następnie trz eba po djąć

działania mające na cel u natychmiastową wymianę uszkodzonej części i naprawę produktu.

07 07

07 INSTRUKCJA INSTALACJI

INSTRUKCJA INSTALACJIINSTRUKCJA INSTALACJI

INSTRUKCJA INSTALACJI

UWAGA:

UWAGA:UWAGA:

UWAGA: Do instalacji ekranu należy zastosować wkręty i kołki rozporowe odpowiednie dla ciężaru i rodzaju ściany lub sufitu, na jakich zamierzamy zamontować elementy mocujące. Przed rozpoczęciem montażu wybrać rodzaj kołków lub mocowania zgodnie z następującym schematem:

Ekran o szerokości

Ekran o szerokości Ekran o szerokości

Ekran o szerokości

do inches

do inchesdo inches

do inches

170”

170”170”

170” 180”

180”180”

180” 190”

190”190”

190” 200”

200”200”

200” 20

2020

206666”””” 210”

210”210”

210” 220”

220”220”

220” 230”

230”230”

230” 240”

240”240”

240” 250”

250”250”

250” 260”

260”260”

260” 270”

270”270”

270” 280”

280”280”

280”

Całkowity ciężar

Całkowity ciężar Całkowity ciężar

Całkowity ciężar

jaki należy

jaki należy jaki należy

jaki należy

przewidzieć

przewidziećprzewidzieć

przewidzieć

218

218218

218 lbs

lbslbs

lbs

9999

99 kg

kgkg

249

249249

249 lbs

lbslbs

lbs

113

113113

113 kg

kgkg

264

264264

264 lbs

lbslbs

lbs

120

120120

120 kg

kgkg

277

277277

277 lbs

lbslbs

lbs

126

126126

126 kg

kgkg

284

284284

284 lbs

lbslbs

lbs

129

129129

129 kg

kgkg

312

312312

312 lbs

lbslbs

lbs

142

142142

142 kg

kgkg

326

326326

326 lbs

lbslbs

lbs

148

148148

148 kg

kgkg

341

341341

341 lbs

lbslbs

lbs

155

155155

155 kg

kgkg

354

354354

354 lbs

lbslbs

lbs

161

161161

161 kg

kgkg

370

370370

370 lbs

lbslbs

lbs

168

168168

168 kg

kgkg

383

383383

383 lbs

lbslbs

lbs

174

174174

174 kg

kgkg

396

396396

396 lbs

lbslbs

lbs

180

180180

180 kg

kgkg

409

409409

409 lbs

lbslbs

lbs

186

186186

186 kg

kgkg

Patrz zdjęcia na ostatnich stronach niniejszej instrukcji

USUWANIE ZUŻYTEGO PRODUKTU

USUWANIE ZUŻYTEGO PRODUKTUUSUWANIE ZUŻYTEGO PRODUKTU

USUWANIE ZUŻYTEGO PRODUKTU

Podobnie jak w przypadku czynności instalacyjnych, również czynności wykonywane na zakończenie pracy tego produktu przy jego usuwaniu powinny być zrealizowane przez wyspecjalizowany personel. Produkt skonstruowany został z różnych materiałów: niektóre z nich mogą zostać poddane recyklingowi, inne muszą być usunięte. Należy zasięgnąć informacji o sposobach recyklingu oraz usuwania odpadów, przewidzianych przez prawo obowiązujące w danym kraju i dla danej kategorii produktu. Zabronione jest usuwanie produktu do domowych odpadów, co pokazuje symbol zamieszczony obok. Należy więc segregować odpady przy usuwaniu produktu, zgodnie z metodami przewidzianymi przez prawo obowiązujące w danym kraju albo przekazać produkt sprzedawcy w momencie zakupu nowego. Uwaga: miejscowe regulacje prawne mogą przewidywać poważne sankcje w wypadku usuwania produktu w sposób zakazany prawem.

GWARANCJA

GWARANCJAGWARANCJA

GWARANCJA

1. OGRANICZONA GWARANCJA

1. OGRANICZONA GWARANCJA1. OGRANICZONA GWARANCJA

1. OGRANICZONA GWARANCJA Screen Research gwarantuje, że niniejszy produkt jest w olny od materiałowych i wykonawczyc h wad produkcyjnych zgodnie z warunkami określonymi w niniejszej gwarancj i. Materiał powierzchni oraz rama są objęte pięcio letnią (5) gwarancją począwszy od daty otrzym ania faktury przez oryginalnego nabywcę. Silniki, kontrolery silników, urządzenia zda lnego sterowania oraz powiązane części montażowe są objęte trzyletni ą (3) gwarancją począwszy od daty otrzym ania faktury przez oryginalnego nabywcę.

2. WARUNKI I OGRANICZENIA

2. WARUNKI I OGRANICZENIA2. WARUNKI I OGRANICZENIA

2. WARUNKI I OGRANICZENIA Niniejsza Gwarancja podlega ograniczeniom wyszczegól nionym poniżej. Niniejsza Gwarancja traci ważność w przypadku, gdy produkt był wyk orzystywany lub obsługiwany w sposób niezgodny ze wskazówkami zawartymi w instrukcji obsługi, używany niewłaściwie, uszkod zony w wyniku wypadku, zaniedbania lub podczas przewozu, albo gdy wada jest w ynikiem naprawy lub modyfikacji produktu przez podmiot inny niż Screen Research lub autoryzowany przez Screen Res earch punkt dystrybucji lub montażu. Instalacji produktu powinien dokonać autor yzowany przez Screen

Research sprzedawca lub punkt montażowy, konserwacja produktu powinna być przeprowadzana w sposób zgodny z pisemnymi wskazówkami.

3. ZWROTY

3. ZWROTY3 . ZWROTY

3. ZWROTY Nie przyjmuje się zwrotów produktu bez uprzedn iej pisemnej autoryzacji przez Screen Research. Produkt powinien być umieszczon y w oryginalnym opakowaniu, wraz z oryginalną zawartością, lub w opakowaniu równie dobrze zabezpieczonym, tak ab y uniknąć uszkodzeń w trakcie transportu. Produkt w opakowaniu należy zwrócić do Screen Research bądź do autoryzowanego centrum serwisowego Screen Research. Użytkownik jest odpowiedzialny za do konanie zwrotu i ponosi jego koszt. Screen Rese arch dokona opłaty za przesyłkę zwrotną wybranego rodzaju. DO ZWRÓCONEGO PRODUKTU POWINIEN BYĆ DOŁĄCZONY PISEMNY OPIS WADY ORAZ KSEROKO PIA ORYGINALNEGO DOWODU ZAKUPU. Dow ód zakupu powinien w sposób wyraźny wskazywać model, datę zakupu, nazwisko i adres nabywcy oraz autoryzowanego sprzedawcy, a także cenę nabyc ia. Screen Research zastrzega sobie praw o modyfikacji konstrukcji dowo lnego produktu bez uprzedzenia i bez zobowi ązań wobec nabywców uprzednio wyprodukowanych produktów, a także do zmian y cen lub specyfikacji dowolnego produktu.

4. ŚRODKI NAPRAWCZE

4. ŚRODKI NAPRAWCZE4. ŚRODKI N APRAWCZE

4. ŚRODKI NAPRAWCZE W okresie obowiązywania niniejszej Ograniczonej Gwarancji, w przyp adku gdy produkt nie spełnia warunków określonych w niniejszej Gwarancji nabywca, zgodnie z niniejszą Ograniczoną Gwarancją, ma prawo wyłącznie d o zwrotu produktu do Screen Research lub autoryz owanego przez Screen Research centrum serwisowego, gdzie wada zostanie usun ięta bez obciążania użytkownika kosztami robocizny i części zamienn ych.

5. OGRANICZENIE GWARANCJI DO ORYGINALNEGO NABYWCY

5. OGRANICZENIE GWARANCJI DO ORYGINALNEGO NABYWCY5. OGRANICZENIE GWARANCJI DO ORYGINALNEGO NABYWCY

5. OGRANICZENIE GWARANCJI DO ORYGINALNEGO NABYWCY Niniejsza Gwarancja obejmuje wyłącznie oryginalnego nabywcę ob jętego nią produktu. Nie istnieje możliwość przeniesienia jej na kolejnych nabywców produktu.

6. POSTANOWIENIA RÓŻNE

6. POSTANOWIENIA RÓŻNE6. POSTANOWIENIA RÓŻNE

6. POSTANOWIENIA RÓŻNE Wszelkie domniema ne gwarancje dotyczące produktów Screen Research ograniczone są czasem trwania nin iejszej Gwarancji. Gwarancja nie o

bejmuje odpowiedzial ności za szkody

przypadkowe lub wynikowe nabywcy. Niektóre państw a nie dopuszczają ograniczeń termin u obowiązywania domniemanyc h gwarancji ani wyłączania lub ograniczan ia odpowiedzialności za szkody przypadkowe lub wynikowe, tym samym powyższe ogr aniczenia mogą nie mieć zastosowania w Państwa przypadku. Na mocy niniejszej Gw arancji przysługują Państwu określone prawa. Dodatkowo mogą Państwu przysługiwać inne prawa w zależności od jury sdykcji.

7. GWARANT

7. GWARANT7. GWARANT

7. GWARANT Zapytania dotyczące niniejszej Ogr aniczonej Gwarancji można kierować na następu jący adres odpowiedni dla kraju zakupu:

8. WSPARCIE GWARANCYJNE AUT ORYZOWANEGO DYSTRYBUTORA

8. WSPARCIE GWARANCYJNE AUT ORYZOWANEGO DYSTRYBUTORA8. WSPARCIE GWARANCYJNE AUT ORYZOWANEGO DYSTRYBUTORA

8. WSPARCIE GWARANCYJNE AUT ORYZOWANEGO DYSTRYBUTORA Screen Research dysponuje siecią autoryzowanych dystrybutorów w w ielu krajach na całym świecie. W przypad ku każdego kraju autoryzowany Dystrybutor dokonujący importu odpow iedzialny jest za wsparcie gwarancyjne produktów sprzedawanych w danym kraju przez ta kiego dystrybutora lub sprzedawcę detalicznego. Serwis gwarancyjny świadczony jest przez sprzedawcę deta licznego lub dystrybutora dokonującego importu, od którego został nabyty produkt.

Page 14

Manual

WORKSPACE TOOLS PARTS

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 14

Protective and area to work

Provided

n° 1 Manual n° 1 Flat 10mm n° 1 Hexagonal spanner 4mm n° 4 Black corner cover n° 8 Brakets F-EMB3 (for screen >160”) n°10 Brakets F-EMB3 (for screen >206”) n° 6 Alluminium profile FS3 n° 6 Iron tube or n° 12 when is present the Black Backing n° 1 Fabric (n°2 when is present the Black Backing) n°80 Iron spring or n°100 when is present the Black Backing

(for screen >160”)

n°140 Iron spring or n°170 when is present the Black

Backing (for screen =>206”) n° 4 Iron corner for alluminium profile n° 2 Iron joint for alluminium profile n° 2 Iron tube joint for alluminium profile n° 24 Screw M6x10 with round head for the corners small and joint n° 24 FlangeNut M6 for the corners small and joint n° 4 Big iron bracket corner n° 2 Bracket Stiffnes for screen (for screen >160”) n° 4 Bracket Stiffnes for screen (for screen =>206”) n° 72 Screw exagonal socket M6 (for screen >160”) n° 144 Screw exagonal socket M6 (for screen =>206”) n° 2 Seafty Screw M8x45 + washer for upper brackets (for screen >160”) n° 4 Seafty Screw M8x45 + washer for upper brackets (for screen =>206”) n° 2 Seafty Screw M8x12 + washer for lower brackets (for screen >160”) n° 4 Seafty Screw M8x12 + washer for lower brackets (for screen =>206”)

Page 15

Manual

FRAME ASSEMBLY SCREEN with out horizontal joint

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 15



x 4





x 4



x 4



x 4

Page 16

Manual

FRAME ASSEMBLY SCREEN with horizontal joint

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 16







x 4



Page 17

Manual

FABRIC or BLACK BAKING ASSEMBLY

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 17







Fabric



Black Baking

Page 18

Manual

INSTA

LLATION OF FRAME STIFFENERS and CORNER BRACKETS

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 18

Size

Screen

n°

Stiffeners

170” 2

180” 2

190” 2

200” 2

206” 2

210” 4

220” 4

230” 4

240” 4

250” 4

260”

270”

280”

Page 19

Manual

BRACKETS INSTALLATION

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 19

The use of safety

screws is mandatory

for central stiffeners

brackets only

Page 20

Manual

Screen Research Contacts

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page 20

ADEO SCREEN Sp. Z o.o.

ADEO SCREEN Sp. Z o.o.ADEO SCREEN Sp. Z o.o.

ADEO SCREEN Sp. Z o.o.

Ul. Boleslawa Krzywoustego 31

59-500 Zlotoryja, POLAND

Phone +48 76 850 53 01

Fax + 48 76 850 53 70

EmailEmail

Emailssss

For commercial inquiries: [email protected]

For technical inquiries: [email protected]

Adeo Screen products are covered by one or more of the following patents:

No. 08.02361 (France); No. 09.03989 (France); No. 167.61.72 (Europe); No. 167.75.55 (Europe); No. EP 2277083 (Europe);

No. US 7 777 947-B2 (USA); No. US 7 466 483-B2 (USA); No. US 2011 043908 (USA); USPTO : 200 701 71 522 (USA);

No. 200480025260.9 (China); No. 1126/CHENP/2007 (India); No. 2006-524398 (Japan) pending;

ClearPix 2, ClearPix 4, SilverPix 3D, SilverPix 3D Sonic, MultiPix 4K, SolidPix, SolidPix Sonic, X-Mask, E-Mask, LeWing, TheaterCurve, Pi-Grip, E-Grip, StopLight, DécorMask,

TailorMade and the Screen Research logo are all trademarks of Adeo Screen.

THX is a trademark of THX Ltd.

ISF is a trademark of Imaging Science Foundation Inc..

Sivoia QED and Sivoia QS are the registered trademarks of Lutron Electronics Co., Inc..

All other trademarks are the property of their respective owners.
