CLIC Installation Manual

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE Please verify that you are working with the latest revision of this document before specifying your screen. Doc: CLIC – Installation Manual rev5 | 03.02.2015 Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.



Rohs Compliant

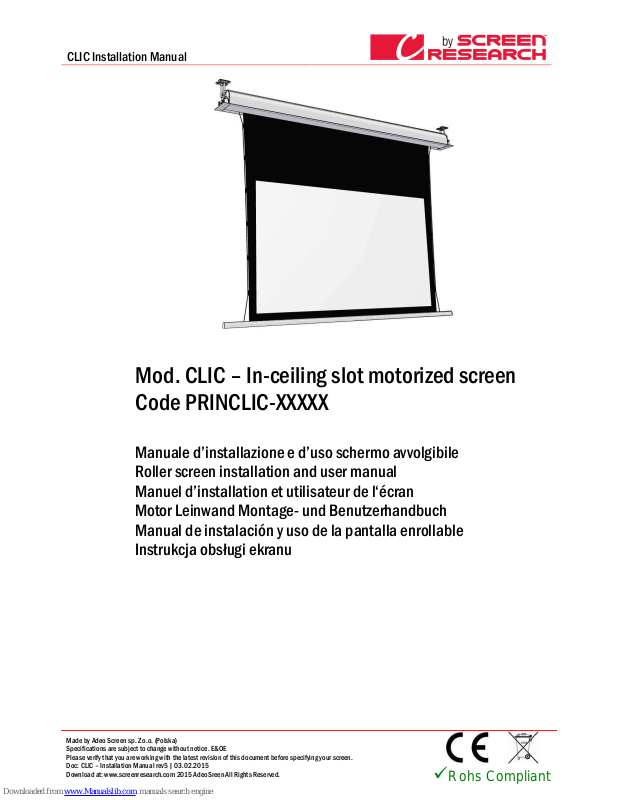

Mod. CLIC – In-ceiling slot motorized screen Code PRINCLIC-XXXXX

Manuale d’installazione e d’uso schermo avvolgibile Roller screen installation and user manual Manuel d’installation et utilisateur de l‘écran Motor Leinwand Montage- und Benutzerhandbuch Manual de instalación y uso de la pantalla enrollable Instrukcja obsługi ekranu

Page 2

ITALIANO - Manuale d’uso schermo

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Please verify that you are working with the latest revision of this document before specifying your screen. Doc: Manual CLIC rev5 | 03.02.2015| Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

Page

01 01

01 INTRODUZIONE

INTRODUZIONEINTRODUZIONE

INTRODUZIONE

Il presente manuale è parte integrante del prodotto e la sua lettura e comprensione sono di fondamentale importanza per la sicurezza . In esso sono descritte le norme e le modalità di impiego che consentiranno al cliente un co rretto e sicuro uso dello schermo. Il manuale deve sempre accompagnare il prodotto e va c ustodito con cura in luogo idoneo a garantirne l’integrità fisica e facilmente accessibile a c hiunque sia autorizzato alla sua consultazione. Ogni utilizzatore del prodotto è respo nsabile della salvaguardia del manuale. L’utilizzatore è inoltre responsabile del controllo della funz ionalità dello schermo e della riparazione o sostituzione di parti soggette ad usura che potrebbero causare danni. Le immagini contenute in questo manu ale hanno lo scopo di descrivere in maniera dettagliata funzioni, caratteristiche o procedure. Tut tavia possono differire per il tipo di modello rappresentato, questo non comporta modif iche al significato descrittivo dell’immagine.

02 02

02 CARATTERISTICHE GENERALI DEL PRODOTTO

CARATTERISTICHE GENERALI DEL PRODOTTOCARATTERISTICHE GENERALI DEL PRODOTTO

CARATTERISTICHE GENERALI DEL PRODOTTO

Lo schermo prodotto è costruito in conform ità con le disposizioni delle seguenti direttive CE: 2006-95-CE LDV Bassa tensione

2004-108-CE EMC Compatibil ità elettromagnetica 1999-05-CE R&TTE Apparecch iature radio e terminali di telecomunicazione 2005-32-CE CONSUMI Eco de sign 2011-65-CE ROHS Sostanze p ericolose 2002-96-CE RAEE Trattamento rifi uti

2001-95-CE SICUREZZA Prodotti s icuri Lo schermo descritto nel presente manuale deve essere utilizzato solo ed esclusivamente come supporto per la videoproiezione. Quals iasi altro uso non previsto da questo manuale, non è acconsentito. Lo schermo contiene uno o più tessuti di pr oiezione in PVC plastificato senza cadmio oppure in FIBRA di VETRO impregnata di PVC plastific ato, ogni tessuti può essere classificato di categoria:

- M1 o M2 s econdo la regolament azione Francese (LNE Laboratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet -

WARRINGTONFIRE GENT Laboratoire de

métrologie et d’essais – IFTH Laboratoire a ccreditè )

- B1 o B2 secondo la regolamentazione Tedesca (LNE Laboratoire national de métrologie et d’essais – SME Centr e de recherches du Bouchet -

WARRINGTONFIRE G ENT Laboratoire national d e

métrologie et d’essais)

- UL94HB secondo la regolamentazione deg li Stati Uniti D’America (THE GOVMARK Organization, Inc.)

Poiché non esiste ancora a livello europeo una armonizzazione tra le varie normative nazionali di classificazione si esplicita che la classe M1 francese corrisponde a materiale non infiammabile e

classificazione M2 corrisponde a mater iale non facilmente infiammabile.

03 03

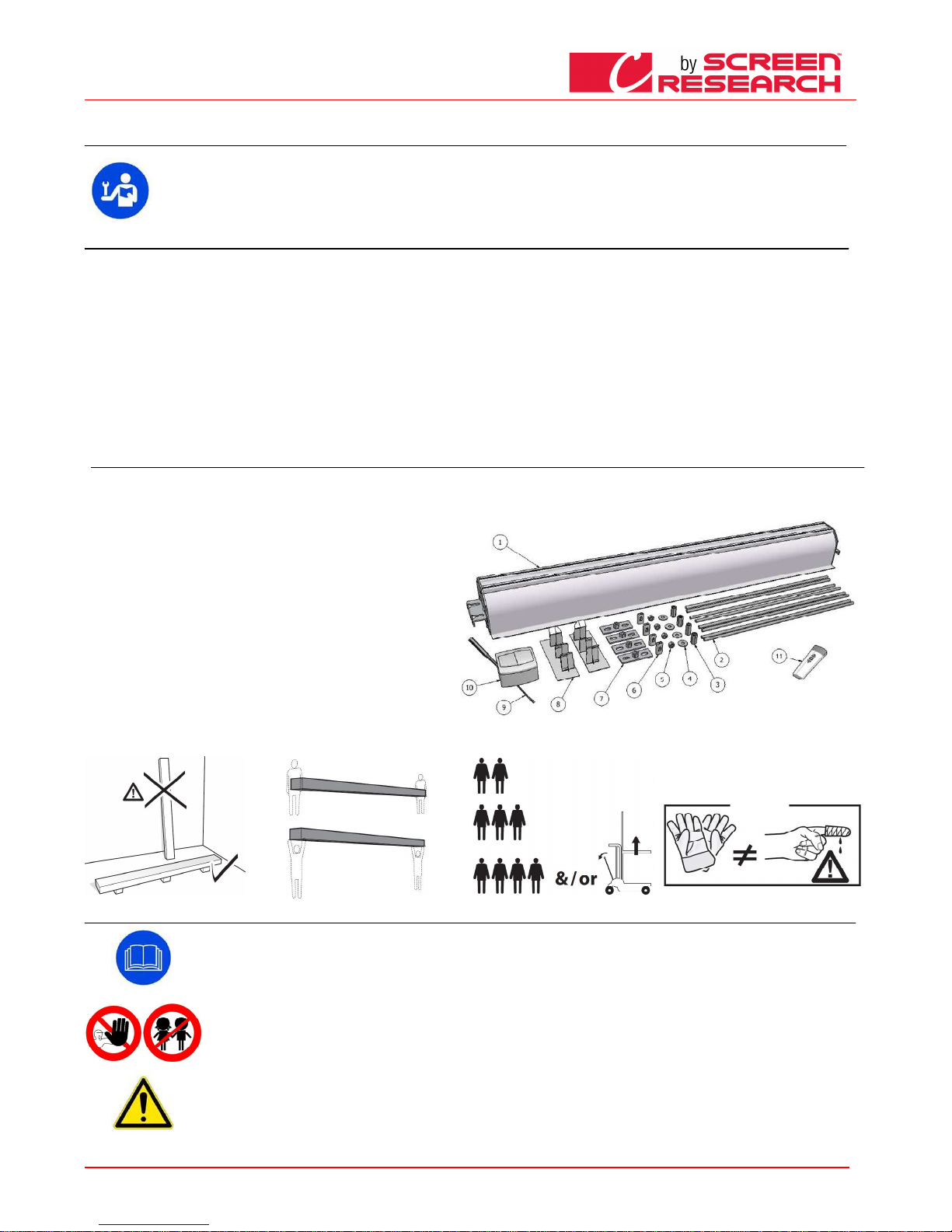

03 DISIMBALLO DELLO SCHERMO

DISIMBALLO DELLO SCHERMODISIMBALLO DELLO SCHERMO

DISIMBALLO DELLO SCHERMO E MOVIMENTAZIONE PRODOTTO

E MOVIMENTAZIONE PRODOTTOE MOVIMENTAZIONE PRODOTTO

E MOVIMENTAZIONE PRODOTTO

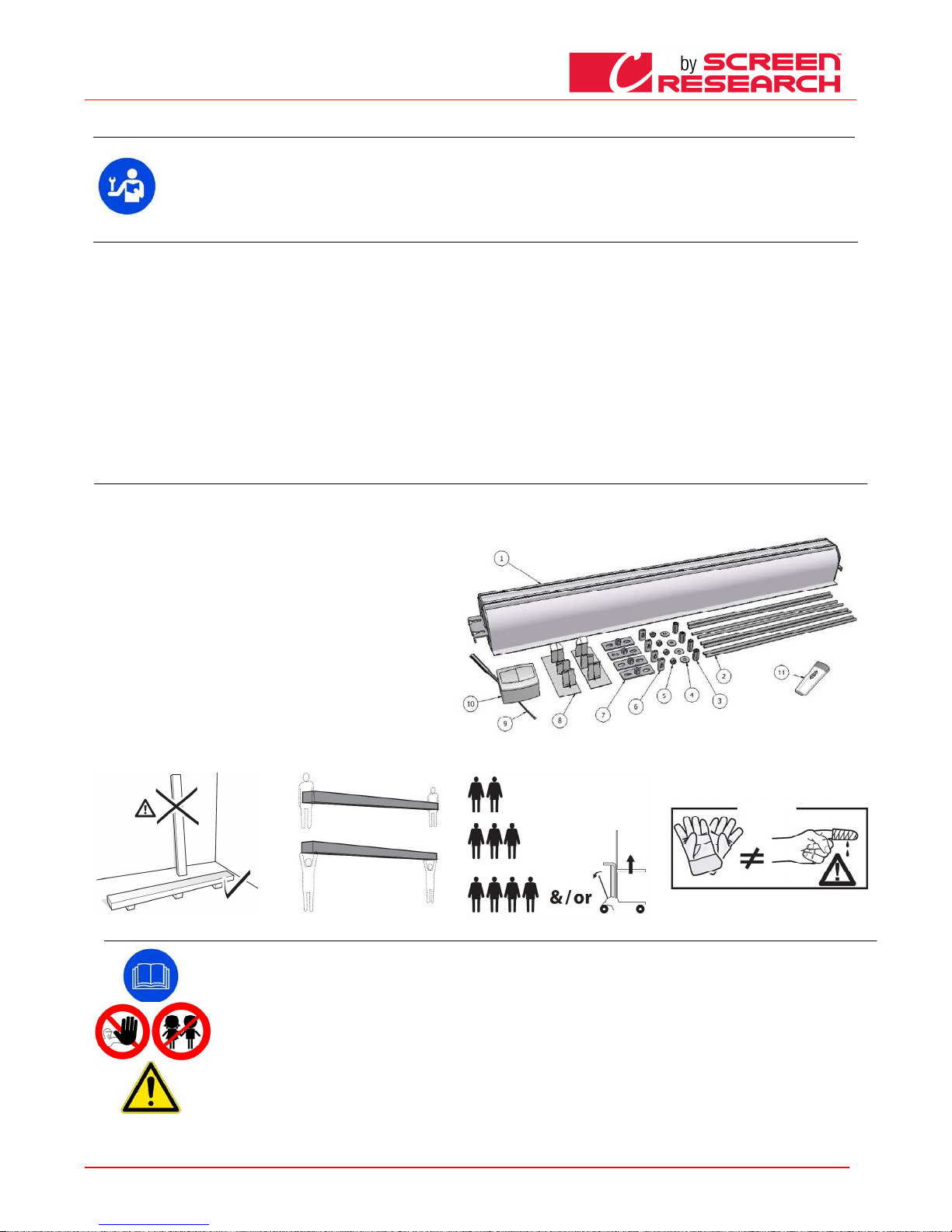

Assicurarsi che nessuna parte de llo schermo sia stata danneggiata durante il trasporto. In caso di anomalia comunica rlo tempestivamente al rivenditore. Verificare che siano presenti tutti gli accessori per tipo di schermo descritti nel manuale .

(2) n°8 barre filettate M8

-(3) n°4 Dado distanziale M8x30

-(4) n°4 Rondelle

-(5) n°4 Dado M8

-(6) n°4 Blocca filetti M8

-(7) n°4 Piastra di base M8

-(8) n°2 Tappo chiusura Ceeling

-(9) n°1 Chiave esagonale in plastic a (solo per schermi versione motore standard)

-(10) n° 1 commutatore unipolare (s olo per schermi versione motore standard)

-(11) n° 1 trasmettitore a radio freq uenza (solo per schermi versione radio integrato)

-n°1 libretto istruzioni (non compresi viti e tasselli per paret e)

ATTENZIONE

ATTENZIONEATTENZIONE

ATTENZIONE non usare taglierini o oggetti appuntiti per aprire l'imballo, utilizzare sempre guanti di protezione durante l’apertura dell’imballo e l’installazione o movimentazione del prodotto. Movimentare e installare il prodotto minimo in due tre o quattro persone in base al peso del prodotto (valori di riferimento per carico prope rsona: 25kg maschio - 15kg femmina). In caso di pesi superiori si raccomanda di utilizzare attrezzatura di sollevame nte specifica.

04 04

04 NORME GENERALI DI SICUREZZA

NORME GENERALI DI SICUREZZANORME GENERALI DI SICUREZZA

NORME GENERALI DI SICUREZZA

Assicurarsi sempre di av er letto e compreso bene le istruzioni e le avvertenze contenute in questo manuale prima di iniziare ad utilizzare il prodotto e di effettuarne qualsiasi intervento di manutenzione.

- Divieto assoluto di installare gli schermi sopra zone di possibile transito di persone. Controllare, prima e durante l’utilizzo, che lo schermo non generi situazioni pericolose.

- Non manomettere, togliere o danneggiare nessun elemento o parte dello schermo.

- Non eseguire mai operazioni di manutenzione sullo schermo con motore acceso (Per una maggior sicurezza, togliere l’alimentazione).

- Divieto assoluto di utilizzo del prodotto ai bambini. Divieto assoluto di far avvicinare i bambini allo schermo durante il suo movimento. Ogni schermo è coperto da garanzia, la cui validità dipende dall’effettivo rispetto ed esecuzione delle istruzioni contenute in questo manuale.

ATTENZIONE:

ATTENZIONE:ATTENZIONE:

ATTENZIONE: I kit di installazione di ogni schermo, non contengono viti e tappi ad espansione per il fissaggio alle pareti/soffitti. L’installatore è responsabile della scelta adeguata di viti e sistemi di fissaggio, in base alle differenti tipologie di materiale delle pareti o soffitti alle quali deve installare lo schermo. Un’installazione errata può compromettere la sicurezza delle persone che useranno il prodotto, il produttore non è responsabile per danni a cose o persone causati da installazione errata, uso improprio dello schermo, scarsa o insufficiente manutenzione. Il produttore non è responsabile di problemi legati ad errori di installazione. Se necessario contattate il nostro ufficio tecnico per eventuali chiarimenti. L’installazione dello schermo, i collegamenti elettrici e le verifiche in caso di malfunzionamento degli avvolgimenti motorizzati devono essere effettuati dal rivenditore autorizzato o da personale competente e a conoscenza dei rischi che può presentare l’energia elettrica. Il cavo di collegamento non può essere sostituito. Se il cavo è danneggiato lo schermo deve essere sostituito. La manomissione dei fine corsa o la foratura del sigillo posto sopra i fori comporta la decadenza della garanzia. FINITO IL MONTAGGIO DELLO SCHERMO SULLE STAFFE E’ OBBLIGATORIO VERIFICARE LA PERFETTA ORIZZONTALITA’ PRIMA DELL’UTILIZZO.

Page 3

ITALIANO - Manuale d’uso schermo

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

05 05

05 AVVERTENZE E PRECAUZIONI PER L’UTILIZZO

AVVERTENZE E PRECAUZIONI PER L’UTILIZZOAVVERTENZE E PRECAUZIONI PER L’UTILIZZO

AVVERTENZE E PRECAUZIONI PER L’UTILIZZO

Gli schermi sono indicati per utilizzi in ambienti interni con condizioni di temperatura (20 - 25 °C) ed umidità normali. Particolari precauzioni vanno adottate per utilizzi in ambienti esterni, soprattutto in riferimento alle condizioni di temperatura e polverosità degli stessi. Non lasciare esposto per lunghi periodi il telo di proiezione alla luce solare per prevenire l’ingiallimento dello stesso (verificare anche che, a causa dell’ esposizione alla luce solare, lo schermo non raggiunga i livelli di temperatura sopra indicati). Poiché il materiale di cui è composto il telo di proiezione (PVC) tende a caricarsi elettrostaticamente, una presenza eccessiva di polveri nell’ ambiente di proiezione può provocare un degrado delle qualità ottiche del telo a causa della deposizione delle polveri per attrazione elettrostatica (vedi anche pulizia del telo di proiezione). ATTENZIONE:

ATTENZIONE:ATTENZIONE:

ATTENZIONE: Non forzare manualmente la fuoriuscita del telo perché potrebbe provocare danni al motore o il distacco del cassonetto di contenimento dalle staffe di fissaggio. Non permettere ai bambini di giocare con i dispositivi di comando fissi. Tenere i telecomandi lontano dai bambini. Osservare lo schermo in movimento e tenere lontane le persone finché lo schermo non sia completamente chiuso. E’ v ietato, bloccare, impedire e forzare il movimento dello schermo, aggrapparsi o dondolarsi , aggiungere o applicare qualunque oggetto al telo o fondale, modificare la struttura dello schermo; in quanto potrebbe causare danni al sistema di avvolgimento con conseguenti danni a cose e persone.

06 06

06 PULIZIA MANUTENZIONE

PULIZIA MANUTENZIONEPULIZIA MANUTENZIONE

PULIZIA MANUTENZIONE

Lo schermo e i tessuti di proiezione degli schermi sono delicati, quindi bisogna prestare par ticolare attenzione e seguire le seguenti istruzioni per la loro pulizia: Non utilizzare mai solventi, prodotti chimici o abrasivi o strumenti appuntiti per pulire la superfice. Evitare qualsiasi contatto con altri materiali (vernici, inchiostri ect) in quanto potrebbe essere impossibile rimuove rli dal tessuto. TESSUTI DI PROIEZIONE CLEARPIX

TESSUTI DI PROIEZIONE CLEARPIXTESSUTI DI PROIEZIONE CLEARPIX

TESSUTI DI PROIEZIONE CLEARPIX: Usare un panno morbido, pulito, inumidito utilizzan dolo sempre con movimenti che partono dal centro dell’area di proiezione verso i lati esterni. E’ acconsentito utilizzare un spazzola installata su aspirapolvere solo se le setole sono morbide e perfettamente pulite . TESSUTI DI PROIEZIONE SOLIDPIX, MULTI

TESSUTI DI PROIEZIONE SOLIDPIX, MULTITESSUTI DI PROIEZIONE SOLIDPIX, MULTI

TESSUTI DI PROIEZIONE SOLIDPIX, MULTIP IX,

PIX,PIX,

PIX,: Per pulire telo di proiezione, utilizzare un panno morbido, pulito, inumidito, eventualme nte abbinato con detergenti a base neutra o alcool. Poiché dopo la pulizia potrebbe verificarsi che il telo si carichi di elettricità statica, a causa dello sfregamento con il panno, si consiglia di pass are, con un panno pulito, un liquido antistatico sul telo per evitare che la polvere venga nuovamente attratta dallo stesso TESSUTI DI PROIEZIONE

TESSUTI DI PROIEZIONE TESSUTI DI PROIEZIONE

TESSUTI DI PROIEZIONE SILVERPIX

SILVERPIX SILVERPIX

SILVERPIX Obbligatorio leggere attentamente il foglio allegato al tessuto dello schermo

PROFILI GENERICI:

PROFILI GENERICI:PROFILI GENERICI:

PROFILI GENERICI: Per pulire il profilo spolverare utilizzando un panno morbido pulito ed ev entualmente dei detergenti non aggressivi. PROFILI VELLUTATI

PROFILI VELLUTATIPROFILI VELLUTATI

PROFILI VELLUTATI: Per pulire il profilo spolverare utilizzando un panno morbido pulito o spazzole con sedole morbide e antistatiche. E’ acconsentito utilizzare un spazzola installata su aspirapolvere solo se le setole sono morbide e perfettamente pulite.

STRUTTURA e STAFFE DI FISSAGGIO

STRUTTURA e STAFFE DI FISSAGGIOSTRUTTURA e STAFFE DI FISSAGGIO

STRUTTURA e STAFFE DI FISSAGGIO: E’ obbligatorio verificare periodicamente lo stato del prodotto e la tenuta delle sue staffe di fissaggio. In caso di presenza di deformazioni, lacerazioni o cediment i strutturali di staffe viti o componenti del prodotto, è obbligatorio mettere immediatamente in sicurezza la zona c ircostante lo schermo, per evitare qualsiasi tipo di danno a cose e persone. Successivamente è

obbligatorio provvedere all’immediata sosituzione del presunto componente difettoso e al r ipristino del prodotto.

07 07

07 ISTRUZIONI PER L’INSTALLAZIONE

ISTRUZIONI PER L’INSTALLAZIONEISTRUZIONI PER L’INSTALLAZIONE

ISTRUZIONI PER L’INSTALLAZIONE

ATTENZIONE:

ATTENZIONE:ATTENZIONE:

ATTENZIONE: L’installazione dello schermo deve essere effettuato con viti e tasselli adeguati al peso e alla tipologia di parete o soffitto sulle quali si vuole fissare le staffe, prima di incominciare l’installazione scegliete il tipo di tassello o fissaggio seguendo lo schema seguente:

Schermo con larghezza fino a cm

Schermo con larghezza fino a cmSchermo con larghezza fino a cm

Schermo con larghezza fino a cm

160

160160

160

200

200200

200

250

250250

250

300

300300

300

360

360360

360

410

410410

410

520

520520

520

620

620620

620

Peso complessivo da considerare

Peso complessivo da considerare Peso complessivo da considerare

Peso complessivo da considerare

Kg 20

Kg 20Kg 20

Kg 20

Kg 25

Kg 25Kg 25

Kg 25

Kg 30

Kg 30Kg 30

Kg 30

Kg 35

Kg 35Kg 35

Kg 35

Kg 45

Kg 45Kg 45

Kg 45

Kg 50

Kg 50Kg 50

Kg 50

Kg 100

Kg 100Kg 100

Kg 100

Kg 150

Kg 150Kg 150

Kg 150

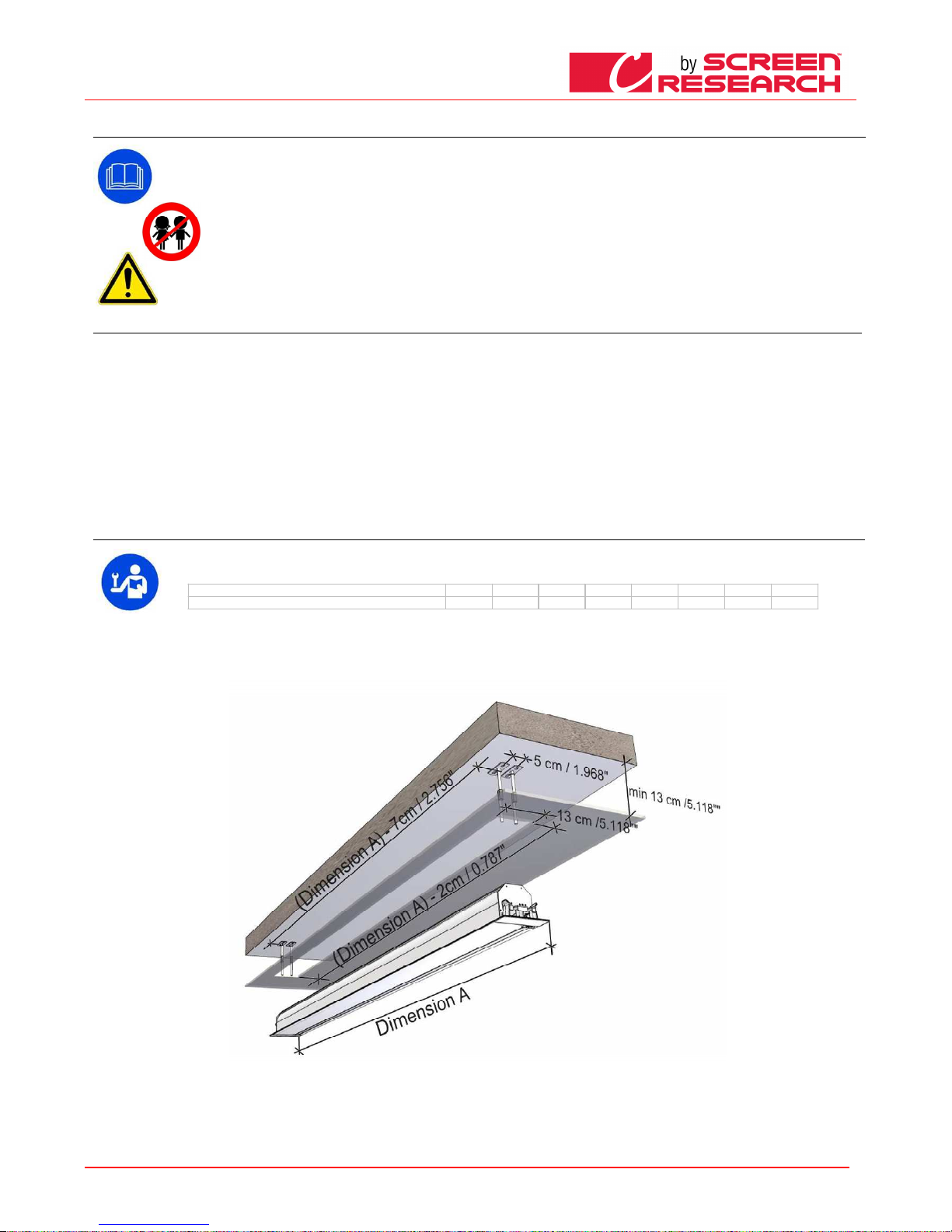

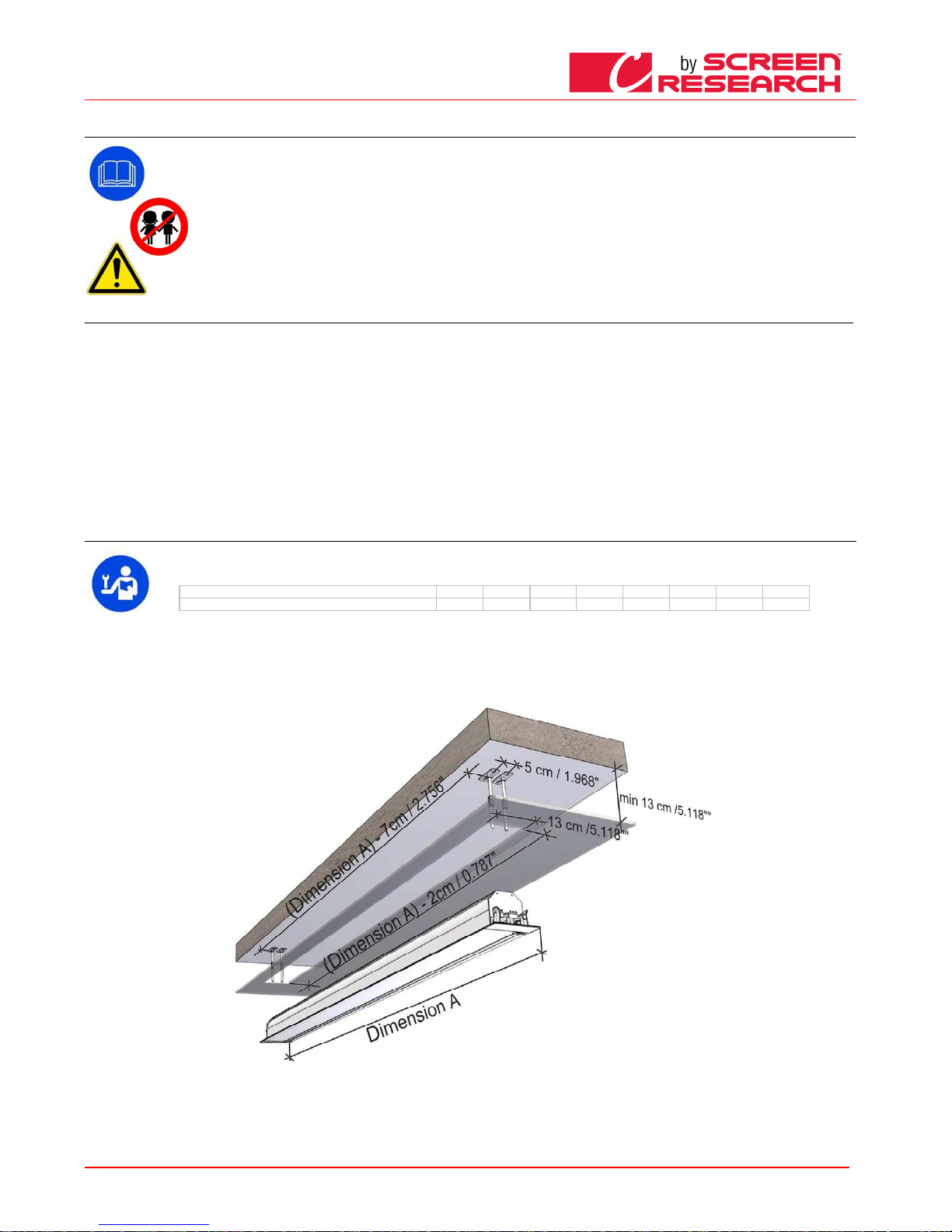

1. Preparare il foro per lo schermo come descritto nelle immagine 1.

2. Installare le staffe come descritto nell’immagine 2, seguendo le distanze indicate nell’immagine 1.

3. Installare lo schermo come descritto nelle immagini (da 3 a 7) della pagina seguente.

4. Aprire lo schermo per 10 cm assicurandosi che non rimanga bloccato il fondale e togliere i blocchi di sicurezza, successivamente chiudere lo schermo come descritto nelle immagini 8 e 9.

5. Ultimare l’installazione applicando i tappi di chiusura come immagini 10 e 11.

Page 4

ITALIANO - Manuale d’uso schermo

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

09 09

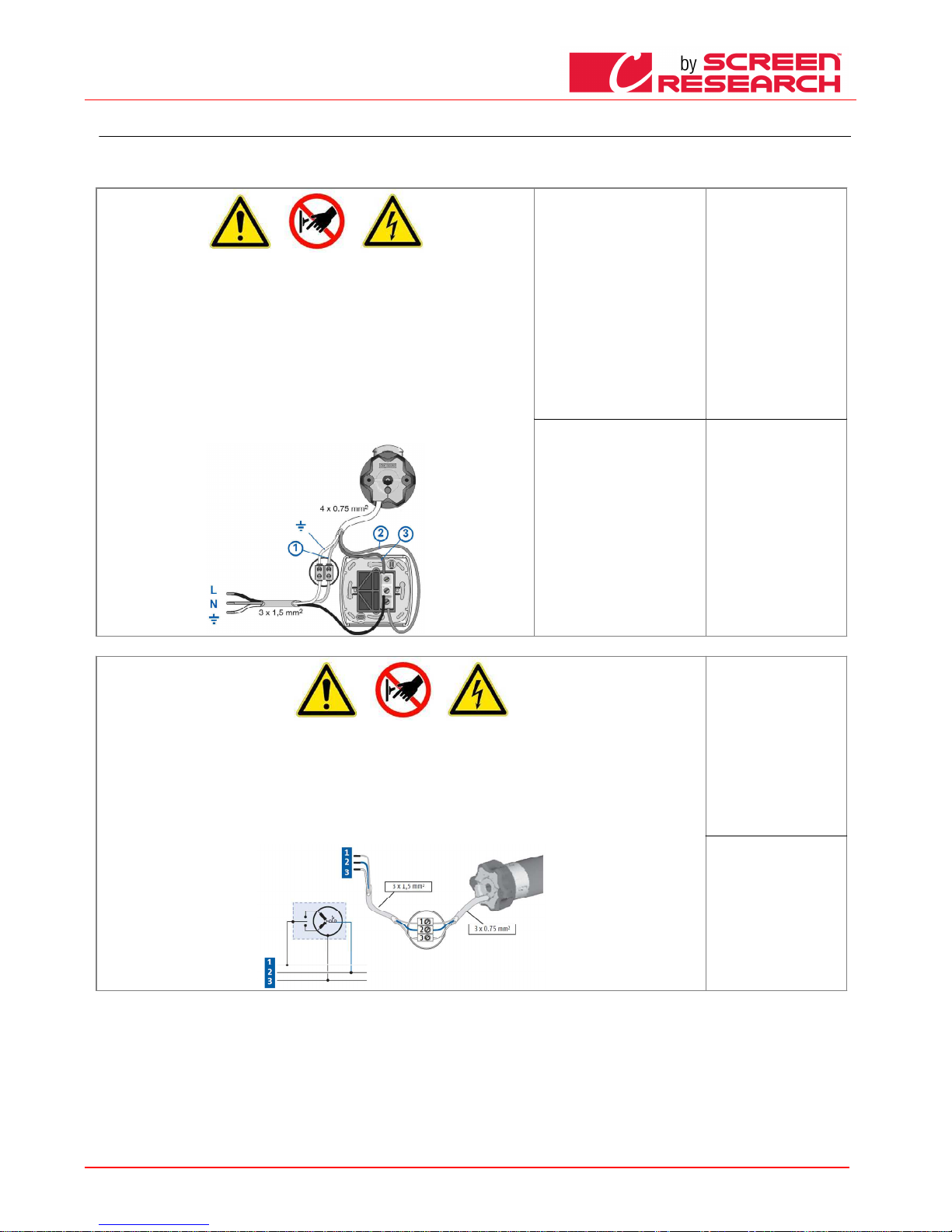

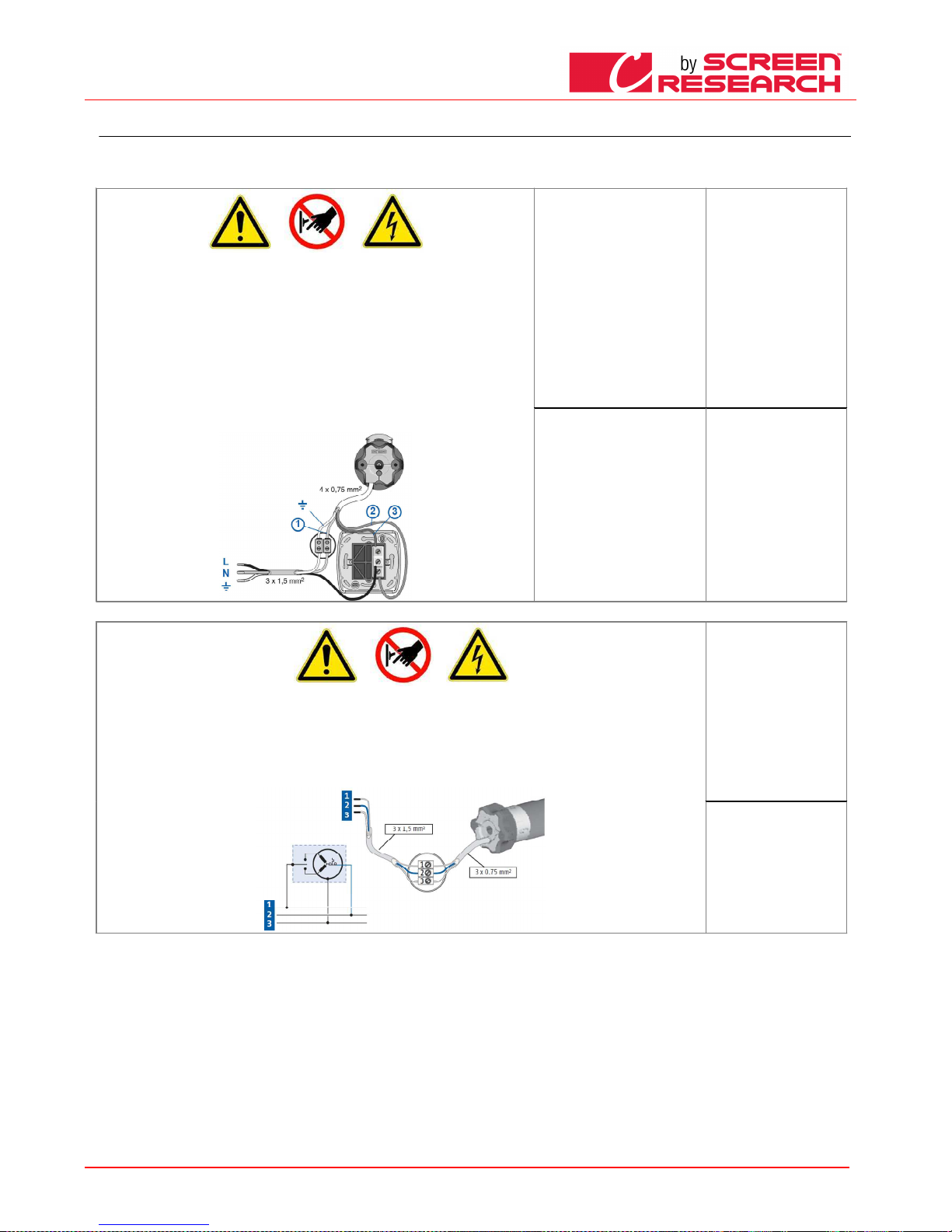

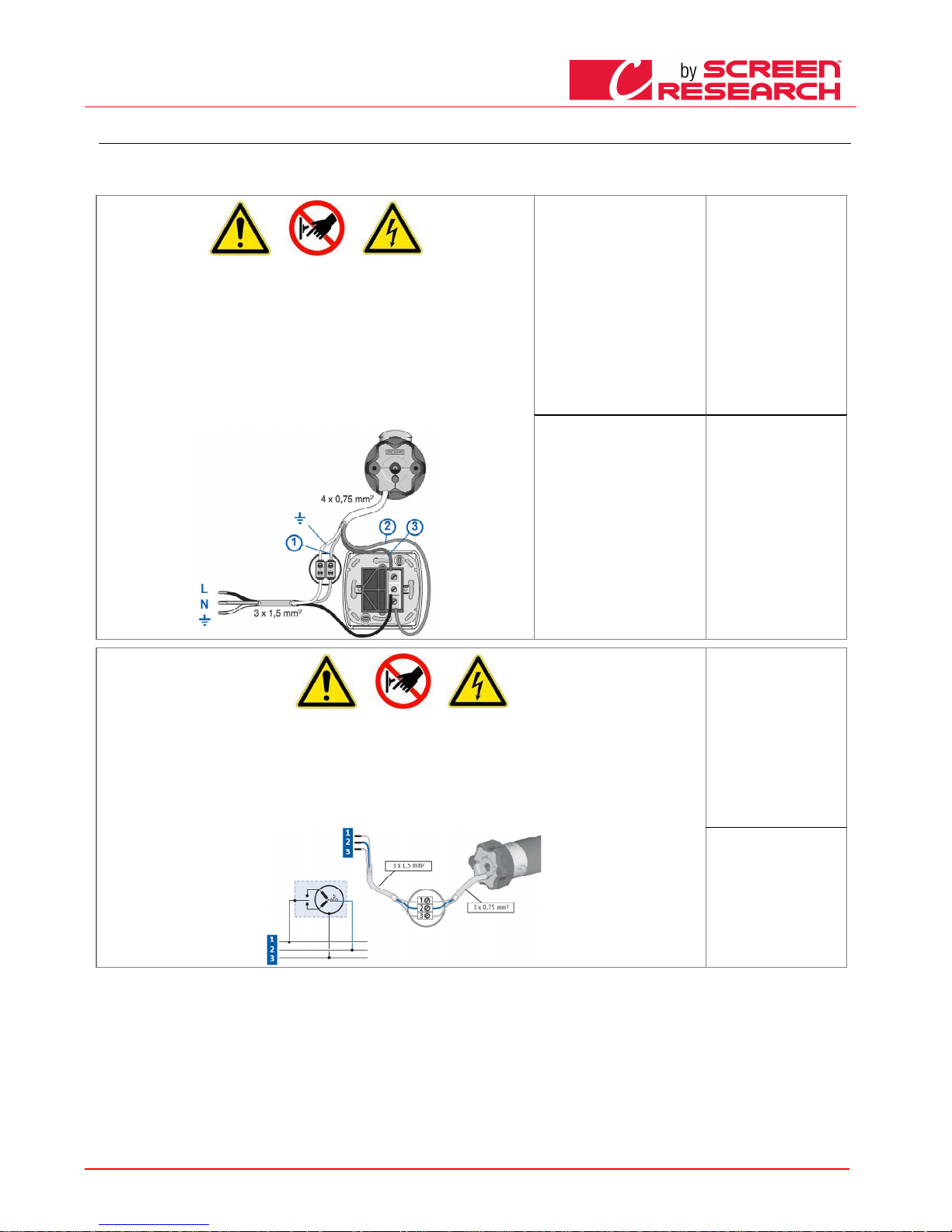

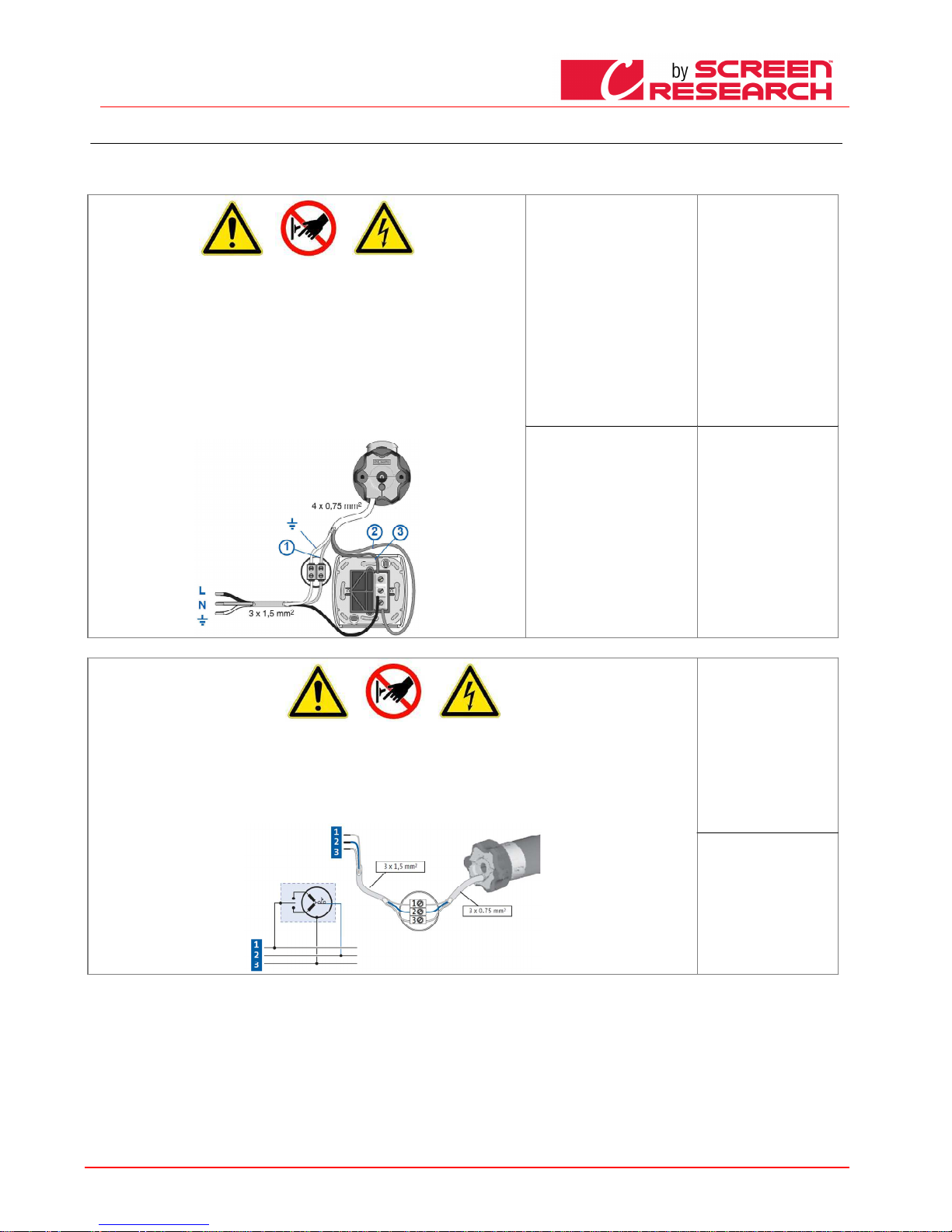

09 IDENTIFICAZIONE TIPO MOTORE

IDENTIFICAZIONE TIPO MOTOREIDENTIFICAZIONE TIPO MOTORE

IDENTIFICAZIONE TIPO MOTORE –––– CARATTERISTICHE

CARATTERISTICHE CARATTERISTICHE

CARATTERISTICHE –––– COLLEGAMENTO ELETTRICO

COLLEGAMENTO ELETTRICOCOLLEGAMENTO ELETTRICO

COLLEGAMENTO ELETTRICO

Il tipo di motore installato sul prodotto è identificato sull’etichetta riportante il logo CE e applicata su ogni prodotto, all’apertura dell’imballo si prega di controllare tale etichetta e di identificare il modello corretto di motore per effettuare la corretta installazione e il corretto cablaggio. Nel caso in cui la potenza del motore non corrispondesse alla potenza della linea elettrica del luogo di installazione, si prega di contattare un tecnico elettricista e fornirsi di un corretto trasformatore di corrente e Hz.

COLLEGAMENTO ELETTRICO:

COLLEGAMENTO ELETTRICO:COLLEGAMENTO ELETTRICO:

COLLEGAMENTO ELETTRICO:

Il cablaggio elettrico deve rispettare le norme CEI in vigore. La norma CEI EN 60335-1 prevede che nella rete di

alimentazione ci sia un dispositivo di disconnessione onnipolare con una distanza di apertura dei contatti di almeno

3 mm. Utilizzare per il comando dello schermo solo il commutatore fornito a corredo, o modello equivalente,

seguendo le indicazioni dello schema di collegamento a sinistra (se il motore è montato sulla sinistra i colori dei fili

vanno invertiti, cioè discesa = marrone, salita = nero). Il commutatore deve essere montato a vista del prodotto ed

ad un altezza compresa fra 1.5 e 1.8 mt di altezza dal pavimento. Per collegare i cavi al pulsante in dotazione,

togliere le placche frontali per accedere ai pulsanti di blocco/sblocco

ATTENZIONE:

ATTENZIONE:ATTENZIONE:

ATTENZIONE: La corretta esecuzione degli allacciamenti elettrici, a regola d’arte e nel rispetto delle norme vigenti, è importante ai fini della prevenzione degli infortuni e del buon funzionamento, inalterato nel tempo, dello schermo. Prima di eseguire qualsiasi operazione su parti elettriche, assicurarsi che non vi sia tensione. Il motore negli schermi dotati di cassonetto è posto sulla destra dello schermo visto frontalmente (a richiesta è possibile averlo inserito sulla sinistra). Non collegare mai due o più motori allo stesso commutatore senza un comando di gruppo, oppure due commutatori allo stesso motore.

Somfy

Somfy Somfy

Somfy 230V 50Hz

230V 50Hz230V 50Hz

230V 50Hz

Cara

CaraCara

Caratteristiche Motore

tteristiche Motoretteristiche Motore

tteristiche Motore

Frequenza: ~Hz50

Potenza: 90W

Coppia: 6Nm

Velocità: 12Rpm

N° cicli massimi: 2

Lunghezza cavo: 2.5m

Resistenza meccanica:

secondo norma EN14202

T° di funzionamento:

da –20 a +55 °C

Connessione per ogni motore:

Connessione per ogni motore:Connessione per ogni motore:

Connessione per ogni motore:



Blu (Comune)



Marrone (Salita)



Nero (Discesa)



Giallo verde (Terra 230V)

Somfy

Somfy Somfy

Somfy 120V 60Hz

120V 60Hz120V 60Hz

120V 60Hz

Caratteristiche Motore

Caratteristiche MotoreCaratteristiche Motore

Caratteristiche Motore

Frequenza: ~Hz60

Potenza: 80W

Coppia: 88in.lb

Velocità: 14r/min

N° cicli massimi: 2

Lunghezza cavo: 2.5m

Resistenza meccanica:

secondo norma EN14202

T° di funzionamento:

da –20 a +55 ° C

Connessione per ogni motore:

Connessione per ogni motore:Connessione per ogni motore:

Connessione per ogni motore:



Bianco(Comune)



Nero (Discesa)



Rosso (Salita)



Giallo verde (Terra 120V)

COLLEGAMENTO ELETTRICO:

COLLEGAMENTO ELETTRICO:COLLEGAMENTO ELETTRICO:

COLLEGAMENTO ELETTRICO:

Il cablaggio elettrico deve rispettare le norme CEI in vigore. La norma CEI EN 60335-1 prevede che nella rete di alimentazione ci sia un dispositivo di disconnessione

onnipolare con una distanza di apertura dei contatti di almeno 3 mm per ogni singolo motore (es. interruttore spina ecc.) In caso di necessità, questo dispositivo

garantisce una veloce e sicura sconnessione dell’alimentazione elettrica.

Utilizzare i cavi per la connessione come descritto nell’immagine.

ATTENZIONE:

ATTENZIONE:ATTENZIONE:

ATTENZIONE:

La corretta esecuzione degli allacciamenti elettrici, a regola d’arte e nel rispetto delle norme vigenti, è importante ai fini della prevenzione degli infortuni e del buon

funzionamento, inalterato nel tempo, dello schermo. Prima di eseguire qualsiasi operazione su parti elettriche, assicurarsi che non vi sia tensione. Il motore negli

schermi dotati di cassonetto è posto sulla destra dello schermo visto frontalmente L’ azionamento avviene tramite radiocomandi forniti di serie.

Somfy RTS

Somfy RTSSomfy RTS

Somfy RTS 230V 50Hz

230V 50Hz230V 50Hz

230V 50Hz

Caratteristiche Motore

Caratteristiche MotoreCaratteristiche Motore

Caratteristiche Motore

Frequenza: ~Hz50

Potenza: 120W

Coppia: 10Nm

Velocità: 17Rpm

N° cicli massimi: 2

Lunghezza cavo: 3m

T° di funzionamento:da –20 a +55

°C

Frequenza: 433.92 MHz

Portata trasmet: 150m

Connessione per ogni motore:

Connessione per ogni motore:Connessione per ogni motore:

Connessione per ogni motore:



Marrone (Fase 230V)



Blu (Linea 230V)



Giallo verde (Terra 230V)

Page 5

ITALIANO - Manuale d’uso schermo

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

10 10

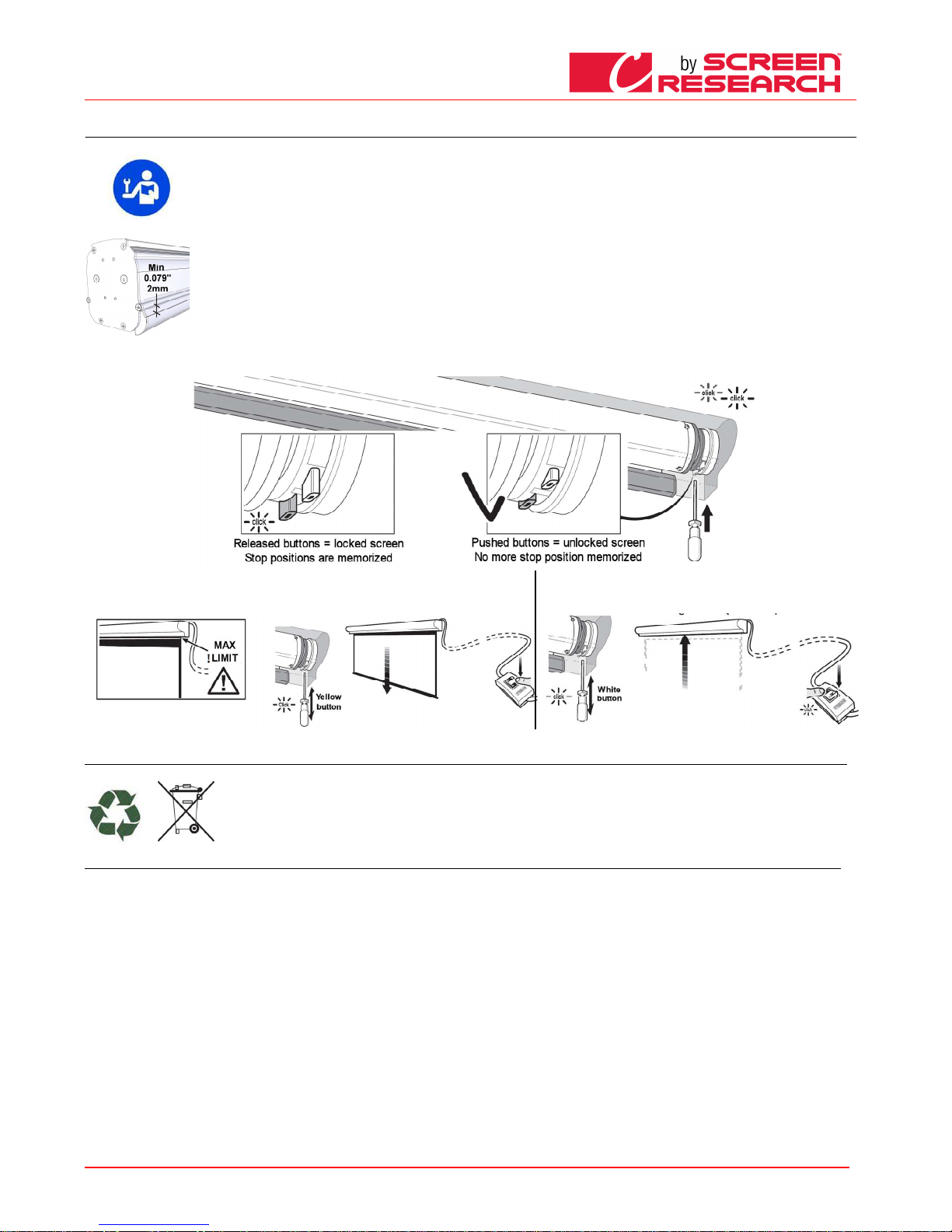

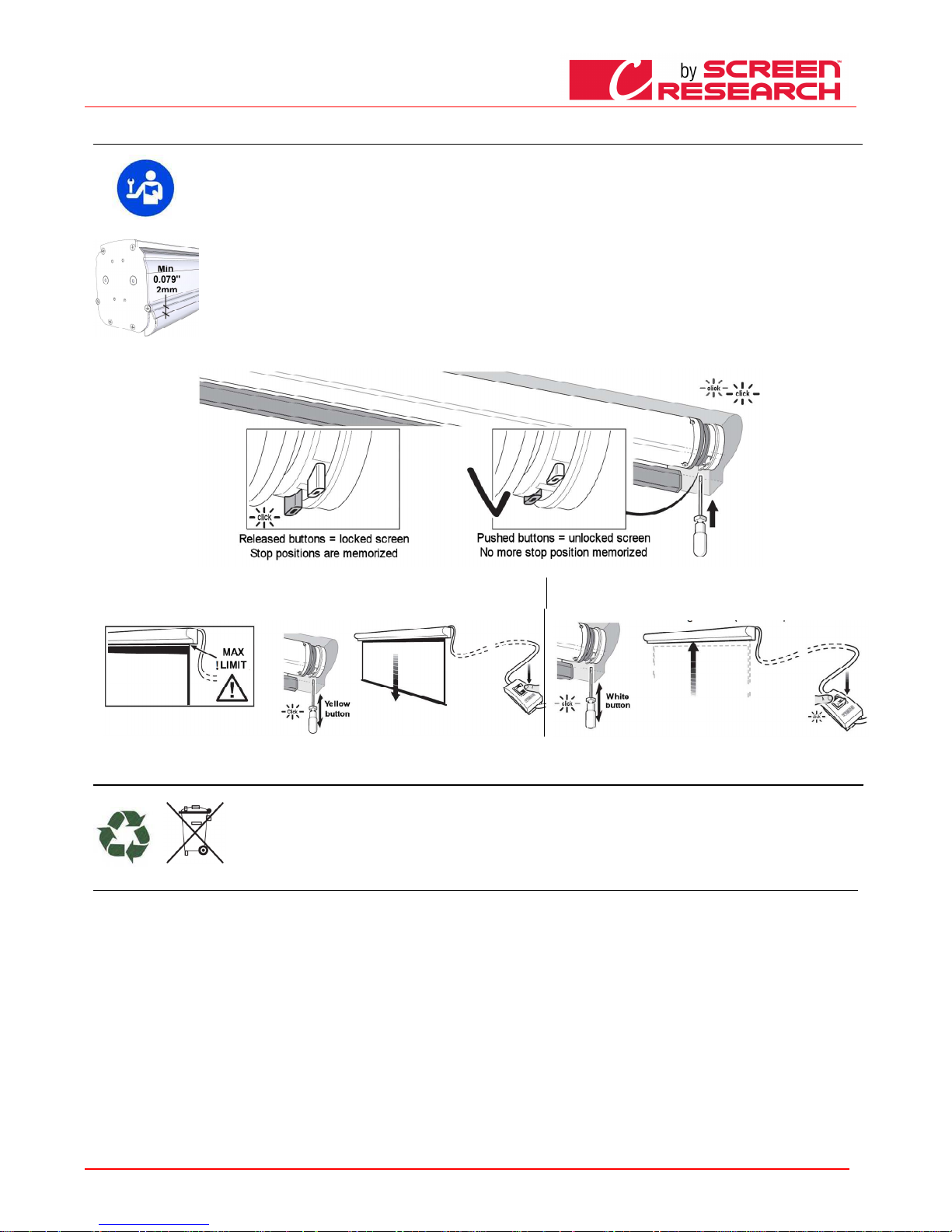

10 REGOLAZIONE FINE CORSA

REGOLAZIONE FINE CORSAREGOLAZIONE FINE CORSA

REGOLAZIONE FINE CORSA

ATTENZIONE LEGGERE PRIMA DI EFFETTUARE LE REGOLAZIONI

ATTENZIONE LEGGERE PRIMA DI EFFETTUARE LE REGOLAZIONIATTENZIONE LEGGERE PRIMA DI EFFETTUARE LE REGOLAZIONI

ATTENZIONE LEGGERE PRIMA DI EFFETTUARE LE REGOLAZIONI le regolazioni indicate devono essere eseguite solo da personale autorizzato e specializzato. l’utilizzo n on corretto delle procedure descritte possono causare danneggiamenti al prodotto, per i quali non sarà riconosciuta la garanzia. AVVERTENZE

AVVERTENZEAVVERT ENZE

AVVERTENZE IL FINE CORSA ALTO DEVE ESSERE SEMPRE REGOLATO A 2mm DAL CASSONETTO” vedi immagine a destra. Il fine corsa è regolato in maniera da permettere che il foglio di proiezione sia avvolto per almeno 1,5 giri attorno al rullo per e vitare il distacco del foglio. Particolare attenzione va posta in caso di regolazione dei fine corsa per personalizzare l’impostazione dell’area di visione. Un errat a regolazione dei fine corsa può causare:

-Distacco del foglio di proiezione dal rullo

-Avvolgimento in senso contrario del foglio di proiezione con danneggiamento della planarità della superficie di proiezione e dei meccanismi di avvolgimento.

-Rottura della saldatura del bordo nero in basso (schermi bordati).

-Sforzo eccessivo sul motore con possibile danneggiamento e attivazione della resistenza termica contenuto in esso.

-Avvolgimento eccessivo del sistema di taratura fine corsa con conseguente rottura della parte meccanic a. GARANZIA

GARANZIAGARANZIA

GARANZIA Si ricorda agli operatori che in caso di manomissione dei sigilli e danneggiamento derivante da una regolazione errata, gli interventi per ripa razione verranno considerati fuori garanzia.



-Premere i pulsanti bianco e giallo per sbloccare la memorizzazione dei fine corsa



-Muovere il telo di proiezione nella posizione di fine corsa basso desiderato, facendo attenzione a non superare

il limite indicato nelle tela di proiezione poi rilasciare il pulsante giallo



-Muovere il telo di proiezione nella posizione di fine corsa alto desiderato, poi

rilasciare il pulsante bianco

SMALTIMENTO DEL PRODOTTO

SMALTIMENTO DEL PRODOTTOSMALTIMENTO DEL PRODOTTO

SMALTIMENTO DEL PRODOTTO

Come per le operazioni d'installazione, anche al termine della vita di questo prodotto, le operazioni di smantellamento devono essere e seguite da personale qualificato. Questo prodotto è costituito da vari tipi di materiali: alcuni possono essere riciclati, altri devono essere smaltiti. Informatevi sui sistemi di riciclaggio o smaltimento previsti dai regolamenti vigenti nel vost ro territorio, per questa categoria di prodotto. Come indicato dal simbolo a fianco è v ietato gettare questo prodotto nei rifiuti domestici. Eseguire quindi la "raccolta separata" per l o smaltimento, secondo i metodi previsti dai regolamenti vigenti nel vost ro territorio, oppure riconsegnare il prodotto al venditore nel momento dell'acquisto di un nuov o prodotto equivalente. Attenzione: i regolamenti locali possono pre vedere pesanti sanzioni in caso di smaltimento abusivo di questo prodotto.

GARANZIA

GARANZIAGARANZIA

GARANZIA

1.GARANZIA

1.GARANZIA 1.GARANZIA

1.GARANZIA ScreenResearch garantisce che il prodotto da essa prodotto sarà esente da difetti di fabbricazione nei materiali e nelle lavorazioni, nel rispetto dei termini e condizioni qui sotto indicati. I tessuti di proiezione e profili sono garantiti per un periodo di cinque (5) anni dalla data della fattura originale. Motori, comandi motore, telecomandi, e hardware di montaggio sono garantiti per tre (3) anni dalla data della fattura originale.

2.CONDIZIONI E LIMITAZIONI

2.CONDIZIONI E LIMITAZIONI 2.CONDIZIONI E LIMITAZIONI

2.CONDIZIONI E LIMITAZIONI La presente Garanzia è soggetta alle seguenti condizioni e limitazioni. La garanzia è nulla e inapplicabile se il prodotto è stato usato o manipolato non in conformità con il manuale di istruzione contenuto nella confezione del prodotto, se abusato o utilizzato impropriamente, se danneggiato da un incidente o negligenza durante il trasporto, o se il difetto è dovuto a riparazioni o manomissioni effettuate da personale non autorizzato. Il prodotto deve essere installato da un professionista debitamente autorizzato da ScreenResearch e devono essere eseguite regolarmente le manutenzioni indicate nel manuale.

3.RESI

3.RESI 3.RESI

3.RESI Nessun prodotto restituito sarà accettato senza autorizzazione scritta (RMA) da parte ScreenResearch. Il prodotto deve essere reso, imballato nella confezione originale o equivalente, al fine di evitare danni durante il trasporto. Il prodotto deve essere imballato e restituito a ScreenResearch o un centro riparazione autorizzato, a carico del cliente. Le spese di riconsegna del prodotto sono a carico di ScreenResearch. Il prodotto restituito deve essere accompagnato da una descrizione scritta del difetto e una fotocopia della ricevuta originale di acquisto. Questa ricevuta deve indicare chiaramente il modello e numero di serie, la data di acquisto, il nome e l'indirizzo dell'acquirente e rivenditore autorizzato e il prezzo pagato dall'acquirente. ScreenResearch si riserva il diritto di modificare il design di qualsiasi prodotto, senza obblighi nei confronti di prodotti fabbricati in precedenza e di modificare i prezzi o le specifiche di qualsiasi prodotto senza preavviso o obbligo nei confronti di qualsiasi persona.

4.RIMEDI

4.RIMEDI 4.RI MEDI

4.RIMEDI Nel caso in cui il prodotto non sia conforme alla garanzia sopra, l'unico rimedio per l'acquirente ai sensi della presente Garanzia Limitata è quello di restituire il prodotto a ScreenResearch o a un Centro di assistenza autorizzato. La non conformità sarà rettificata senza spese di manodopera o per componenti.

5.LIMITE PER ACQUIRENTE ORIGINALE

5.LIMITE PER ACQUIRENTE ORIGINALE 5.LIMITE PER ACQUIRENTE ORIGINALE

5.LIMITE PER ACQUIRENTE ORIGINALE Questa garanzia è ad esclusivo beneficio dell'acquirente originale del prodotto coperto e non deve essere trasferito ad un successivo acquirente del prodotto.

6.VARIE

6.VARIE 6.VARIE

6.VARIE Tutte le garanzie implicite relative a prodotti di ScreenResearch sono limitate alla durata di questa garanzia. La garanzia non si estende a eventuali da

nni diretti o indiretti per l'acquirente. Alcuni stati

o paesi non consentono limitazioni sulla durata di una garanzia implicita o l'esclusione o la limitazione di danni incidentali o consequenziali, pertanto le suddette limitazioni o esclusioni potrebbero non essere applicabili. Questa garanzia conferisce diritti legali specifici, e si può anche avere altri diritti che variano da stato a stato, o da paese a paese.

7.RICHIESTE

7.RICHIESTE7.RICHIESTE

7.RICHIESTE per quanto riguarda la garanzia limitata di cui sopra, possono essere inviate al rivenditore autorizzato di ScreenResearch.

8. SUPPORTO DI GARANZIA GESTITO DA DISTRIBUTORI AUTORIZZATI

8. SUPPORTO DI GARANZIA GESTITO DA DISTRIBUTORI AUTORIZZATI 8. SUPPORTO DI GARANZIA GESTITO DA DISTRIBUTORI AUTORIZZATI

8. SUPPORTO DI GARANZIA GESTITO DA DISTRIBUTORI AUTORIZZATI Screen Research ha autorizzato la distribuzione dei loro prodotti in molti paesi del mondo. In ogni paese, il Distributore autorizzato importatore è responsabile per l'assistenza in garanzia dei prodotti venduti nei rispettivi paesi. Il servizio di garanzia deve essere ottenuto dal rivenditore importatore o il distributore da cui si ha acquistato il prodotto.

Page 6

ENGLISH - Screen user manual

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

01 INTRODUCTION

01 INTRODUCTION01 INTRODUCTION

01 INTRODUCTION

This manual is an integral part of the product and must be read and understood in all its parts for safety reasons. It contains norms and directions for correct and safe use of the screen. The manual should never be separated from the product; it must be stored in a suitable place to ensure its integrity, and in such a way as to be easily consulted by authorised personnel. Product user shall be responsible for the manual’s safekeeping. User shall also be responsible for checking the screen’s functionality and for the repair or replacement of any damaged parts that could pose a hazard. Images contained in this manual are intended to provide a detailed description of the product’s functions, characteristics and procedures. Any slight difference, depending on the model represented, will not change the meaning that the images convey.

02 02

02 GENERAL CHARACTERISTICS OF TH E PRODUCT

GENERAL CHARACTERISTICS OF THE PRODUC TGENERAL CHARACTERISTICS OF THE PRODUC T

GENERAL CHARACTERISTICS OF THE PRODUC T

The screen product is manufactured in compliance with the provision s of the following EC directives 2006-95-CE LDV

2004-108-CE EMC 1999-05-CE R&TTE 2005-32-CE Eco design 2011-65-CE ROHS 2002-96-CE RAEEi

2001-95-CE SAFETY The screen described in this manual must be used exclusively as a support for video projection. Any other use not covered by this manual, it is not consented. The screen contains one or more Fabric of projection. The Fabric of projection is a cad mium-free plastic pvc sheet or Glass wire (continuos filament) plastif ied PVC impregnated, any fabric

can be classified in

category:

- M1 and M2 fire classification under Frenc h standards (LNE Laboratoire national de métro logie et d’essais – SME Centre de recherches du Bouchet -

WA RRINGTONFIRE GENT Laboratoire de

métrologie et d’essais – IFTH Laboratoire accreditè

- B1 and B2 fire c lassification under German standards (LNE Laboratoire n ational de métrologie et d’essais – SME Ce ntre de recherches du Bouchet - WAR

RINGTONFIRE GENT L aboratoire

national de métrologie et d’essais)

- UL94HB fire classification under USA standards (THE GOVMARK Organization, Inc.)

In the absence of a standardisation at a European level of the various national classification norms, it shoul

d be noted that the French M 1 class corresponds to non flammable material and that M2 class

corresponds to flame retardant material.

03 03

03 UNPACKING AND HANDING THE SCREEN

UNPACKING AND HANDING THE SCREENUNPACKING AND HANDING THE SCREEN

UNPACKING AND HANDING THE SCREEN

Ensure that the screen has suffered no damage during transport. Should any fault be detected, promptly notify your dealer. Verify that all screen accessories have been included

(2) n°8 threaded bars M8

-(3) n°4 Spacer nuts M8x30

-(4) n°4 Washers

-(5) n°4 Nuts M8

-(6) n°4 Thread stops M8

-(7) n°4 Base plates M8

-(8) n°2 Ceiling plugs

-(9) n°1 Plastic hex wrench (only for standard motor screen models)

-(10) n° 1 unipolar selector switch (only for standard motor screen models)

-(11) n° 1 RF transmitter (Only for integrated radio screen models

-n°1 instructions booklet (screws and plugs for wall mount are not included)

CAUTION

CAUTIONCAUTION

CAUTION do not use cutters or sharp objects to open the wrapping, always use protection gloves when unpacking, handling and installing the product. Depending on the product’s weight (reference load: 25 Kg male – 15 Kg female), handling and installing operations should be performed by two, three or four people at least. For heavier loads we recommend the use of specific lifting equipment.

04 04

04 GENERAL SAFETY NORMS

GENERAL SAFETY NORMSGENERAL SAFETY NORMS

GENERAL SAFETY NORMS

Always read the instructions and warnings set out in this manual very carefully before using the product or before performing any maintenance interventions. Installation of the screen above passageway is strictly forbidden.. Before and during use, check that the screen poses no risk of hazard. Do not tamper with, remove or damage any part or component of the screen. Never perform screen maintenance operations when the motor is on (for maximum safety, remove power supply). Not children safe. It is mandatory to keep children away during operations with the screen. All our screens are covered by guarantee; validity of the same shall be subject to user’s full compliance with the instructions contained in this manual. WARNING:

WARNING:WARNING:

WARNING: Faulty installation may compromise the safety of the product’s operators; manufacturer shall not be held liable for damages to persons or things resulting from faulty installation, improper use, insufficient or inadequate maintenance of the screen. Manufacturer shall not be held responsible for problems associated with installation errors. Screen installation, electrical connections and verifications in case of malfunction of motorised rolling screens must be performed by authorised vendor or by personnel that is informed and trained in electrical hazards. The connection cable cannot be replaced. If the cable is damaged the screen must be replaced. Tampering with end stops or piercing the seal placed over holes shall entail the forfeiture of the guarantee. For any necessary clarifications please contact our technical office. N.B.ONCE THE SCREEN HAS BEEN MOUNTED ON THE BRACKETS, AND PRIOR TO USING IT, USER IS MANDATORILY REQUIRED TO ENSURE THAT THE SCREEN’S POSITION IS PERFECTLY HORIZONTAL.

Page 7

ENGLISH - Screen user manual

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

05 05

05 WARNINGS AND RECOMMENDATIONS FOR CORRECT USE

WARNINGS AND RECOMMENDATIONS FOR CORRECT USE WARNINGS AND RECOMMENDATIONS FOR CORRECT USE

WARNINGS AND RECOMMENDATIONS FOR CORRECT USE

Our screens are suitable for indoor use at normal temperature (20 - 25 °C) and humidity conditions. Special precautions are necessary for outdoor use, especially as regards temperature levels and the presence of dust. Exposure to temperatures of over 50 °C can cause permanent deformation of the screen’s flatness, or the screen to come away from the roller. Avoid prolonged exposure of the projection screen to solar light to prevent yellowing of the same (ensure that exposure to solar light does not cause the screen to reach said temperature level). Since electrostatic charge tends to accumulate on the projection screen (which is made of PVC), attracting dust, excessive dustiness in the projection environment can deteriorate the optical quality of the screen (see projection screen cleaning instructions).

WARNING: Do not manually force the screen’s unrolling: this could result in the motor being damaged or the screen’s case to come away from the wall mount brackets. Do not allow children to play with the screen’s control panel. Keep remote control out of children’s reach. Monitor screen movement and allow no-one near it until it is completely closed. The following operations: blocking, preventing or forcing the screen’s movement, hanging or swinging from it, adding or applying any object to the screen or backdrop, modifying the screen’s structure – are strictly forbidden and could result in damages to the screen’s rolling system and ensuing hazard to persons and things.

06 06

06 CLEANING AND MAINTENANCE

CLEANING AND MAINTENANCECLEANING AND MAINTENANCE

CLEANING AND MAINTENANCE

Screens and their projection surfaces are delicate and must be cleaned with great care, according to the following instructions : Never use solvents, chemical or abrasive products, or pointed tools to clean the surface. Avoid contact with other materials (varnishes, inks etc) as they might be impossible to remove from the canvas. FABRIC

FABRICFABRIC

FABRIC CLEARPIX

CLEARPIXCLEARPIX

CLEARPIX: Use a soft, clean, dampened cloth, wiping from the center of the projection surface towards the outer edges. A va cuum-cleaner brush may be used, provided its bristles are soft and perfectly clean. FABRIC

FABRICFABRIC

FABRIC SOLIDPIX, MULTIPIX,

SOLIDPIX, MULTIPIX,SOLIDPIX, MULTIPIX,

SOLIDPIX, MULTIPIX,: Remove dust from the case with a soft, clean cloth and a non aggressive detergent as necessary . Clean the projection screen with a soft, clean, damp cloth, and a neutral or alcohol-base detergent as necessary. Since rubbing the screen with a cloth during cleaning operations can cause electrostatic charge to accumulate, we recommend the subsequent application of an antistatic liquid with a clean cloth, to avoid dust being attracted again FABRIC SILVERPIX

FABRIC SILVERPIX FABRIC SILVERPIX

FABRIC SILVERPIX is Mandatory to read the instructions accompanying t he fabric screen GENERIC

GENERIC GENERIC

GENERIC PROFIL

PROFILPROFIL

PROFILEEEE:::: Remove dust from the case with a soft, clean cloth and a non aggressive detergent as necessary

VELVET PROFILE

VELVET PROFILEVELVET PROFILE

VELVET PROFILE: Clean profile with a soft clean cloth, or a brush with soft, antistatic br istles. A vacuum-cleaner brush may be used, provided its bristles are soft and perfectly clean. STRUCTURE and ANCHORING BRACKETS:

STRUCTURE and ANCHORING BRACKETS:STRUCTURE and ANCHORING BRACKETS:

STRUCTURE and ANCHORING BRACKETS: The state of the product and the anchoring capacity of its brackets must be checked regularly. In case of canvas deformation or rips, or loosening of structural components such as brackets or screws, action must be taken immediately to clear the area around the screen a nd avoid hazard to people and things, replace the defective component and restore the

product's functionality.

07 07

07 INSTALLATION INSTRUCTIONS

INSTALLATION INSTRUCTIONSINSTALLATION INSTRUCTIONS

INSTALLATION INSTRUCTIONS

WARNING:

WARNING:WARNING:

WARNING: When installing the screen use plugs and screws suitable for the screen’s weight and for the type of wall or ceiling on which the mount brackets are to be fixed, based on the following criteria

Screen width up to c

Screen width up to cScreen width up to c

Screen width up to c

mmmm

160

160160

160

200

200200

200

250

250250

250

300

300300

300

360

360360

360

410

410410

410

520

520520

520

620

620620

620

Overall weight

Overall weightOverall weight

Overall weight

Kg 20

Kg 20Kg 20

Kg 20

Kg 25

Kg 25Kg 25

Kg 25

Kg 30

Kg 30Kg 30

Kg 30

Kg 35

Kg 35Kg 35

Kg 35

Kg 45

Kg 45Kg 45

Kg 45

Kg 50

Kg 50Kg 50

Kg 50

Kg 100

Kg 100Kg 100

Kg 100

Kg 150

Kg 150Kg 150

Kg 150

1. Prepare a hole for the screen as described in Fig. 1.

2. Install brackets as described in Fig. 2, adhering to distances given in Fig. 1.

3. Install screen as described in Fig. 3 to 7 of next page.

5. Finish installation by applying plugs as per Fig. 10 and 11.

Page 8

ENGLISH - Screen user manual

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

09 09

09 MOTOR TYPE IDENTIFICATION

MOTOR TYPE IDENTIFICATION MOTOR TYPE IDENTIFICATION

MOTOR TYPE IDENTIFICATION ––––CHARACTERISTICS

CHARACTERISTICS CHARACTERISTICS

CHARACTERISTICS –––– ELECTRICAL CONNECTION

ELECTRICAL CONNECTIONELECTRICAL CONNECTION

ELECTRICAL CONNECTION

The type of motor installed on the product is identified by a label applied on each product showing the CE logo. When unwrapping the product please check the model type indicated on the label in order to perform the installation and cable connections correctly. Should the power of the motor be different from that of the supply network of the installation place, please contact an electrician to have a current and Hz transformer installed.

ELECTRICAL CONNECTION:

ELECTRICAL CONNECTION:ELECTRICAL CONNECTION:

ELECTRICAL CONNECTION:

electric cabling must be conformant with applicable IEC standards. IEC norm EN 60335-1 requires that supply

network be fitted with an omnipolar selector switch with contact opening distance of at least 3 mm. For the screen’s

control use only the selector switch provided by manufacturer, or equivalent model, and follow the instructions of the

connection diagram shown on left (if the motor is mounted on the left, the colours of the wires must be inverted, i.e.

descending = brown, ascending = black). The selector switch must be mounted within sight distance of the product,

at a 1.5 - 1.8 m height from the floor. To connect the wires to the supplied switch, remove the plastic front plates to

access the lock/unlock buttons

WARNI

WARNIWARNI

WARNING:

NG:NG:

NG: Correctly performed, state-of-the-art, norm-compliant electrical connections are important to prevent accidents and to ensure the screen’s optimal and unaltered performance over time. Prior to carrying out any operation on electrical parts ensure that power supply is disconnected. In screens fitted with cases the motor is positioned on the right-hand side of the screen as seen from the front (upon request it can be located on the left). Never connect two or more motors to the same selector switch without a control unit or two switches to the same motor..

230V 50Hz

230V 50Hz230V 50Hz

230V 50Hz

Motor characteristics:

Motor characteristics:Motor characteristics:

Motor characteristics:

Frequency: ~Hz50

Power: 90W Torque: 6Nm

Speed: 12Rpm Max no. of cycles: 2 Cable length: 2.5m

Mechanical strength: EN14202 conformant

Operating T°:

from –20 to +55 °C

Connection for each motor:

Connection for each motor:Connection for each motor:

Connection for each motor:



Blue (Common)



Brown (Up)



Black (Down)



Yellow Green (Ground 230V)

120V 60Hz

120V 60Hz120V 60Hz

120V 60Hz

Motor characteristics:

Motor characteristics:Motor characteristics:

Motor characteristics:

Frequency: ~Hz60

Power: 80W

Torque: 88in.lb

Speed: 14r/min Max no. of cycles: 2 Cable length: 2.5 m

Mechanical strength: EN14202 conformant

Operating T°:

from –20 to +55 °C

Connection for each motor:

Connection for each motor:Connection for each motor:

Connection for each motor:



White(Common)



Black (Down)



Red (Up)



Giallo verde (Terra 120V)

ELECTRICAL CONNECTION:

ELECTRICAL CONNECTION: ELECTRICAL CONNECTION:

ELECTRICAL CONNECTION:

electric cabling must be conformant with applicable IEC standards. IEC norm EN 60335-1 requires that supply network be fitted with an omnipolar selector switch

with contact opening distance of at least 3 mm. For each motor (e.g. plug switch etc.). In case of need, this device ensures that the power supply is safely and quickly

cut off. Use the wires as described in the figure.

WARNING:

WARNING:WARNING:

WARNING:

Correctly performed, state-of-the-art, norm-compliant electrical connections are important to prevent accidents and to ensure the screen’s optimal and unaltered

performance over time. Prior to carrying out any operation on electrical parts ensure that power supply is disconnected.

Bus cables (black white orange) must be insulated if not used for the push-button command.

In screens fitted with cases the motor is positioned on the right-hand side of the screen as seen from the front.

Operates with standard radio control (supplied).

Somfy RTS

Somfy RTSSomfy RTS

Somfy RTS 230V 50Hz

230V 50Hz230V 50Hz

230V 50Hz

Technical characteristics:

Technical characteristics:Technical characteristics:

Technical characteristics:

Frequency: ~Hz50

Power: 120W Torque: 10Nm Speed: 17Rpm

Max no. of cycles: 2

Cable length: 3m

Operating T°:

from –20 to +55 °C

Frequency: 433.92 MHz

Trans. range: 150m

Connection for each motor:

Connection for each motor:Connection for each motor:

Connection for each motor:



Brown (Phase 230V)



Blue (Neutral 230V)



Yellow Green (Ground 230V)

Page 9

ENGLISH - Screen user manual

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

10 10

10 END STOP MOTOR ADJUSTMENT

END STOP MOTOR ADJUSTMENTEND STOP MOTOR ADJUSTMENT

END STOP MOTOR ADJUSTMENT

WARNING

WARNING WARNING

WARNING ---- READ CAREFULLY BEFORE PERFORMING ADJUSTMENTS

READ CAREFULLY BEFORE PERFORMING ADJUSTMENTSREAD CAREFULLY BEFORE PERFORMING ADJUSTMENTS

READ CAREFULLY BEFORE PERFORMING ADJUSTMENTS Adjustments shown must be performed by authorised and specialised personnel only. Incorrect perform ance of the procedures described may result in damages to the product which will not be covered by guarantee.

WARNING

WARNINGWARNING

WARNING UPPER END STOP MUST ALWAYS BE ADJUSTED AT 2mm FROM THE CASE” see picture on the right. End stop is adjusted so as to allow the projection sheet to wind around the roller at least 1.5 times to avoid the sheet coming loose. Special attention must be paid when end stops are adjusted in such a way that projection sheet unwinds beyond the factory setting. Incorrect adjustment of end stops can cause:

-Projection sheet coming away from the roller

-Projection sheet winding the wrong way, with ensuing damage to flatness of the projection surface and to winding mechanism s

-Breaking of bottom end black frame welding (framed screens)

-Excessive strain on motor with possible ensuing damage and activation of motor’s thermal resistance

-Excessive winding of the end stop adjustment system with ensuing breaking of the mechanical part

WARRANTY

WARRANTYWARRANTY

WARRANTY Operators are reminded that in cases where seals have been tampered with and where any damages have resulted from incor rect adjustment, repair interventions shall not be covered by guarantee.

-

-Pushed the White and Yellow buttons for unlocked the end-stop positions.



--Move the projection fabric in the down end position, ATTENTION do not to exceed the limit

specified in the projection canvas and release the yellow button



-Move the projection fabric in the up end position and release the

white button

PRODUCT’S DISPOSAL

PRODUCT’S DISPOSALPRODUCT’S DISPOSAL

PRODUCT’S DISPOSAL

As is the case for installation procedures, w hen the product reaches the end of its useful life, disposal operations must be carried out by qualified personnel. The product is made up of various types of material: some can be recycled, others have to be disposed of. You must follow applicable recycling or disposal regulations in force in your area for this product category. As shown in the picture on the left, you must not throw the product into a domestic litter bin. Either dispose of the various component s separately, pursuant to the regulations applicable in your territory, or hand the product over to a vendor upon purchasing a similar new product. Warning: local regulations can foresee heav y fines in case of unlawful disposal of this product.

WARRANTY

WARRANTYWARRANTY

WARRANTY

1.LIMITED WARRANTY

1.LIMITED WARRANTY1.LIMITED WARRANTY

1.LIMITED WARRANTY Screen Researc h warrants the product designated herein to be free of manufacturing defects in materia l and workmanship, subject to the term and conditions hereinafter set forth. Surface fabric(s) and frames are warra nted for a period of five (5) years from the date of invoice by the original purchaser. Motors, mo tor controllers, remote controls, and related assembly hardware are warranted for three (3) years parts and lab or from date of invoice by the original purchaser.

2.CONDIT

2.CONDIT2.CONDIT

2.CONDITIONS AND LIMITATIONS

IONS AND LIMITATIONSIONS AND LIMITATIONS

IONS AND LIMITATIONS This Warranty is subjec t to the following conditions and limitations. The Warranty is void and inapplicable if the product has been used or handled other than in accordance with the instructions in the owner’s manua l, abused or misused, damaged by accident or neglect or in being transported, or the defect is du e to the product being repaired or tampered with by anyone other than Screen Research or an authorized Screen Research dealer or installer. The product must be installed by a professional, duly-author ized Screen Research dealer/custom installer, and maintained according to the written instructions.

3.RETURNS

3.RETURNS3. RETURNS

3.RETURNS No product returns accept ed without a prior written return authorization from Screen Research. Product must be p acked in the original PACKAGE CONTENTS or equivalent packaging in order to avoid any damage during transportatio n. The product(s) must be packed and returned to Screen Research or an authorized Scr een Research repair center by the customer at his or her sole expense. Screen Research will pay return freight of its choic e. A RETURNED PRODUCT MUST BE ACCOMPANIED BY A WRITTEN DESCRIPTION OF THE DEFECT AND A PHOTOCOPY OF THE ORIGINAL PURCHASE RECEIPT. This receipt must clearly list model and seri al number, the date of purchase, the name and address of the purchaser and authorized dealer and the price paid by the purchaser. Screen Research reserve

s the right to

modify the design of any product witho ut obligation to purchasers of previously manufactured products and to change the price s or specifications of any product without notice or obligation to any person.

4.REMEDY

4.REMEDY4.RE MEDY

4.REMEDY In the event the product fai ls to meet the above Warranty, the purchaser’s sole remedy under this Limited Warranty shall be to return the product to Screen Research or an authorized Screen Research service center where the def ect will be rectified without charge for parts or labor, during the term of this Limited Warranty.

5.LIMITED TO ORIGINAL PURCHAS ER

5.LIMITED TO ORIGINAL PURCHAS ER5.LIMITED TO ORIGINAL PURCHAS ER

5.LIMITED TO ORIGINAL PURCHAS ER This Warranty is for the sole benefit of the original purchaser of the covered product and shall not be transferred to a subsequent purchaser of the product.

6.MISCELLANEOUS

6.MISCELLANEOUS6.MISCELLANEOUS

6.MISCELLANEOUS Any implied wa rranties relating to Screen Research products shall be limited to the duration of this warr anty. The warranty does not extend to any incidental or consequential damages to the purchaser. Some states or countrie s do not allow limitations on how long an implied warranty lasts, or an exclusion or limitation of incid ental or consequential damages, so the above limitations or exclusions may not apply to you. This Warra nty gives you specific legal rights, and you may also have other rights which vary from state to sta te, or country to country.

7.WARRANTOR

7.WARRANTOR 7.WARRANTOR

7.WARRANTOR Enquiries regarding the above Limited Warranty may be sent to the following address, specific to country where purc hased:

8. WARRANTY SUPPORT MANAGED BY AUTHORIZED

8. WARRANTY SUPPORT MANAGED BY AUTHORIZED8. WARRANTY SUPPORT MANAGED BY AUTHORIZED

8. WARRANTY SUPPORT MANAGED BY AUTHORIZED DISTRIBUTORS Screen Research has authorized distribution in many countr ies of the world. In each country, the authorized importing Distributor is responsible for warranty support of pro ducts sold in the respective country by that retailer or distributor.

Warranty service should be obtained from the importing retailer or distributor from whom you purchased

your product.

Page 10

FRANCAIS - Manuel d’instructions écran

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

01 01

01 INTRODU

INTRODUINTRODU

INTRODUCTION

CTIONCTION

CTION

Ce manuel fait partie intégrante du produit et sa lecture et compréhension sont d’une importance fondamentale pour la sécurité. Il décrit les normes et modalités d’utilisation qui permettront au client d’utiliser l’écran correctement et en toute sécurité. Le manuel doit toujours accompagner le produit et doit être conservé avec soin dans un lieu adapté afin d’en garantir l’intégrité physique, tout en permettant d’y accéder facilement par toute personne autorisée à le consulter. Tout utilisateur du produit est responsable de la conservation de ce manuel. L’utilisateur est également responsable du contrôle du bon fonctionnement de l’écran et de la réparation ou substitution des pièces sujettes à l’usure et pouvant provoquer des dommages. Les images contenues dans ce manuel ont pour but de décrire de manière détaillée les fonctions, caractéristiques ou procédures. Toutefois elles peuvent différer selon le type modèle représenté, ceci n’enlève rien au sens descriptif de l’image.

02 02

02 CARACTÉRISTIQUES GÉNÉRALES DU PRODUIT

CARACTÉRISTIQUES GÉNÉRALES DU PRODUITCARACTÉRISTIQUES GÉNÉRALES DU PRODUIT

CARACTÉRISTIQUES GÉNÉRALES DU PRODUIT

Le produit écran est fabriqué en confo rmité avec les dispositions des directives CE: 2006-95-CE LDV

2004-108-CE EMC 1999-05-CE R&TTE 2005-32-CE Eco design 2011-65-CE ROHS 2002-96-CE RAEE

2001-95-CE SAEFTYI L'écran décrites dans ce manuel doit être utilisé exclusivement comme un support pour la projection vidéo. Toute autre utilisation no n couverte par le présent manuel, il n'est pas consenti. L'écran contient un ou plusieurs toile d e projection en PVC plastifié sans cadmium or Fil de verre (filament continue) plastifiées PVC imprég né, chaque toile peut être classé dans la catégorie:

- M1 o M2 selon la réglementation fra nçaise (LNE Laboratoire national d e métrologie et d’essais – SME Centre de recherches du Bouchet - W

ARRINGTONFIRE GENT Laboratoire de métrologie et

d’essais – IFTH Laboratoire accreditè )

- B1 o B2 selon la réglementation Allemand (LNE Laboratoi re national de mét rologie et d’essais – SME Centre de recherches du Bou chet - WARRINGTONFIRE GENT Laboratoire nat

ional de

métrologie et d’essais)

- UL94HB selon la réglementation USA (THE GOVMARK Organization, Inc.)

Étant donné qu’il n’existe encore au ni veau européen aucune harmonisation entre les différentes réglementations nationales de classification, nous précisons que la classe M1 française correspond à matériau non inflammable et la classe M2 correspond à matériau difficilement inflammable.

03 03

03 DÉSEMBALLAGE DE L’ÉCRAN ET MANUTENTION DU PRODUIT

DÉSEMBALLAGE DE L’ÉCRAN ET MANUTENTION DU PRODUITDÉSEMBALLAGE DE L’ÉCRAN ET MANUTENTION DU PRODUIT

DÉSEMBALLAGE DE L’ÉCRAN ET MANUTENTION DU PRODUIT

S’assurer qu’aucune partie de l’écran n ’a été endommagée pendant le transport. En cas d’anomalie, communiquer immédiatement le problème au revendeur. Vérifier que tous les accessoires sont compris, en fonction du type d’écran, selon la instru ctions

(2) 8 barres filetées M8

-(3) 4 écrous entretoise M8x30

-(4) 4 rondelles

-(5) 4 écrous M8

-(6) 4 blocages de taraud M8

-(7) 4 plaques de base M8

-(8) 2 bouchons fermeture Ceeling

-(9) 1 clé hexagonale en plastique (po ur écrans version standard motor)

-(10) 1 commutateur unipolaire (pour écrans version standard motor)

-(11) 1 émetteur à radio fréquence (pour é crans version radio intégrée)

-1 livret d’instructions (ne sont pas comprises les vis et chevi lles pour la fixation au mur)

ATTENZIONE

ATTENZIONE ATTEN ZIONE

ATTENZIONE ne pas utiliser de cutter o u d’objets pointus pour ouvrir l'emballage, utiliser toujours des gants de protectio n pendant l’ouverture de l’emballage et l’installation ou la manutention du produit. Manutentionner et installer le produit a vec l’aide d’au moins deux, trois ou quatre personnes en fonction du poids du produit (valeu rs de référence de charge par personne : 25kg hommes - 15kg femmes). En cas de poids supérieurs, il est conse illé d’utiliser des équipements de soulèvement spécifiques.

04 NORMES GÉNÉRALES DE SÉCURITÉ

04 NORMES GÉNÉRALES DE SÉCURITÉ04 NORMES GÉNÉRALES DE SÉCURITÉ

04 NORMES GÉNÉRALES DE SÉCURITÉ

S’assurer toujours d’avoir bien lu et compris les instructions et les avertissements contenus dans le manuel avant de commencer à utiliser le produit et d’effectuer toute intervention d’entretien. L’installation de l’ècran au dessus des zones de passage est strictement interdite Contrôler, avant et pendant l’utilisation, que l’écran ne génère pas de situations dangereuses. Contrôler, avant et pendant l’utilisation, que l’écran ne génère pas de situations dangereuses.Ne modifier, enlever ou endommager aucun élément ou partie de l’écran. Ne jamais effectuer les opérations d’entretien sur l’écran avec le moteur allumé (pour plus de sécurité, débrancher l’appareil). Interdire l'utilisation de l’écran aux enfants. Ne pas initier les enfants a l’utilisation de l'écran. Chaque écran est couvert par une garantie, dont la validité dépend du respect et de l’exécution des instructions contenues dans ce manuel. ATTENTION

ATTENTIONATTENTION

ATTENTION: Le kit d'installation pour chaque écran, ne contiennent pas de vis et chevilles en plastique pour fixation aux murs / plafonds. L'installateur est responsable du choix approprié des vis et des chevilles, selon les différents types de matériaux des murs ou des plafonds pour lequel vous souhaitez installer l'écran. Une installation incorrecte peut compromettre la sécurité des personnes qui utiliseront ce produit, le fabricant ne pourra être tenu responsable des dommages causés aux choses ou aux personnes suite à une installation et à un usage incorrects de l’écran, et à un mauvais entretien. Le fabricant n’est pas responsable des problèmes liés à des erreurs d’installation. Si nécessaire, contacter notre bureau technique pour tout éclaircissement. L’installation de l’écran, les raccordements électriques et les contrôles en cas de mauvais fonctionnement des enrouleurs motorisés doivent être effectués par le revendeur autorisé ou par un technicien qualifié connaissant les risques liés à l’électricité. Le câble de raccordement ne peut pas être substitué. Si le câble est endommagé, l’écran doit être substitué. La modification des fins de course ou le percement de la protection située au-dessus des orifices entraînent l’annulation de la garantie. UNE FOIS LE MONTAGE DE L’ÉCRAN SUR LES SUPPORTS TERMINÉ, IL EST IMPÉRATIF DE VÉRIFIER QU’IL EST PARFAITEMENT HORIZONTAL AVANT DE L’UTILISER.

Page 11

FRANCAIS - Manuel d’instructions écran

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

05 05

05 AVERTISSEMENTS ET PRÉCAUTIONS D’EMPLOI

AVERTISSEMENTS ET PRÉCAUTIONS D’EMPLOIAVERTISSEMENTS ET PRÉCAUTIONS D’EMPLOI

AVERTISSEMENTS ET PRÉCAUTIONS D’EMPLOI

Il est recommandé d’utiliser les écrans dans des locaux couverts, dans des conditions de température (20 - 25 °C) et d’humidité normales. Des précautions particulières doivent être adoptées en cas d’utilisation à l’extérieur, en particulier en ce qui concerne les températures et la poussière. L’exposition à des températures supérieures à 50°C peut provoquer des déformations permanentes à la toile, ou le détachement de la toile du rouleau d’enroulement. Ne pas laisser la toile de projection exposée à la lumière du soleil pendant de longues périodes afin d’éviter le jaunissement de l’écran (vérifier également que l’écran n’atteint pas les niveaux de température indiqués ci-dessus suite à son exposition à la lumière du soleil). L’écran étant composé d’une toile de projection (PVC), il tend à se charger électrostatiquement, et donc une présence excessive de poussière dans l’environnement de projection peut entraîner une dégradation des qualités optiques de la toile à cause du dépôt de poussières par attraction électrostatique (voir aussi Nettoyage de la toile de projection). ATTENTION:

ATTENTION:ATTENTION:

ATTENTION: Ne pas permettre aux enfants de jouer avec les dispositifs de commande fixes. Tenir les télécommandes hors de portée des enfants. Observer l’écran en mouvement et éloigner toute personne de l’écran tant qu’il n’est pas complètement refermé. Il est interdit de s’accrocher ou de se balancer, d’ajouter ou appliquer tout objet à la toile ou au fond, ou de modifier la structure de l’écran, car cela pourrait provoquer des dommages à l’écran, ainsi qu’aux choses et aux personnes. nous rappelons que les bases sont structurées pour une utilisation interne et pour des écrans allant j usqu’à 4 m. Toute autre installation devra être faite en mettant le produit en sécurité afin d’empêcher qu’il ne se renverse ou qu’il cède.

06 06

06 NETTOYAGE ET ENTRETIEN

NETTOYAGE ET ENTRETIENNETTOYAGE ET ENTRETIEN

NETTOYAGE ET ENTRETIEN

L’écran et les toiles de projection des écrans sont délicats : il faut dont prêter une attention particulière et suivre les instructions suivantes pour le nettoyage. Ne jamais utiliser de solvants, produits chimiques ou abrasifs, ni d’outils pointus pour nettoy er la surface. Éviter tout contact avec d’autres matériaux (peintures, encres, etc.) car il pourrait être impossi ble de les éliminer de la surface de la toile. TOILES DE PROJECTION CLEARPIX:

TOILES DE PROJECTION CLEARPIX: TOILES DE PROJECTION CLEARPIX:

TOILES DE PROJECTION CLEARPIX: utiliser un chiffon doux, propre et humidifié en effec tuant toujours des mouvements partant du centre de la zone de projection pour aller vers les bords. Il n’est permis d’utiliser une brosse montée sur un aspirateur que si les poils sont doux et parfaiteme nt propres. TOILES DE PROJECTION

TOILES DE PROJECTIONTOILES DE PROJECTION

TOILES DE PROJECTION

SOLIDPIX, MULTIPIX,

SOLIDPIX, MULTIPIX,SOLIDPIX, MULTIPIX,

SOLIDPIX, MULTIPIX,: Pour nettoyer la toile de projection, utiliser un chiffon doux, propre, h umidifié, avec un détergent à base neutre ou de l’alcool si nécessaire. Étant donné

qu’après le nettoyage la toile pourrait se charger d’électricité statique à cause du frottement du chiffon, il est co nseillé de passer, avec un chiffon propre, un liquide antistatique sur la toile afin d’éviter que la poussière ne soit à nouveau attirée par l’écran. TOILES DE PROJECTION SILVEPIX

TOILES DE PROJECTION SILVEPIX TOILES DE PROJECTION SILVEPIX

TOILES DE PROJECTION SILVEPIX est obligatoire de lire les instructions fournies en écran tissu PROFILS

PROFILSPROFILS

PROFILS:::: Pour nettoyer le caisson, utiliser un chiffon doux propre et un détergent non agressif si nécessaire. PROFILS VELOUTÉS

PROFILS VELOUTÉSPROFILS VELOUTÉS

PROFILS VELOUTÉS :

: :

: Pour nettoyer le profil, dépoussiérer en utilisant un chiffon doux et propre, ou bien une brosse à poils doux et antistatiques. Il n’es t permis d’utiliser une brosse montée sur un aspirateur

que si les poils sont doux et parfaitement propres.

STRUCTURE ET BRIDES DE FIXATION

STRUCTURE ET BRIDES DE FIXATIONSTRUCTURE ET BRIDES DE FIXATION

STRUCTURE ET BRIDES DE FIXATION :

: :

: Il est obligatoire de vérifier régulièrement l’état du produit et la tenue des brides de fixation. En cas de déformations, lacérations ou de fl échissements structurels des

brides, vis et autres éléments qui composent le produit, il est obligatoire de mettre immédiatement en sécurité la zone où l’éc ran est installé, afin d’éviter tout type de dommage aux choses ou aux personnes.

Ensuite, il est obligatoire de procéder à la substitution immédiate du composant défectueux et à la réparation du produit.

07 07

07 ISTRU

ISTRUISTRU

ISTRUCTIONS POUR L’INSTALLATION

CTIONS POUR L’INSTALLATIONCTIONS POUR L’INSTALLATION

CTIONS POUR L’INSTALLATION

ATTENTION:

ATTENTION:ATTENTION:

ATTENTION: L’installation de l’écran doit être effectuée à l’aide de vis et de chevilles adaptées au poids et au type de paroi ou de plafond sur lesquels on souhaite fixer les supports. Avant de commencer l’installation, choisissez le type de cheville ou de fixation en suivant le schéma suivant :

Écran d’une largeur max de (en cm)

Écran d’une largeur max de (en cm)Écran d’une largeur max de (en cm)

Écran d’une largeur max de (en cm)

::::

160

160160

160

200

200200

200

250

250250

250

300

300300

300

360

360360

360

410

410410

410

520

520520

520

620

620620

620

Poids total à considérer

Poids total à considérerPoids total à considérer

Poids total à considérer

Kg 20

Kg 20Kg 20

Kg 20

Kg 25

Kg 25Kg 25

Kg 25

Kg 30

Kg 30Kg 30

Kg 30

Kg 35

Kg 35Kg 35

Kg 35

Kg 45

Kg 45Kg 45

Kg 45

Kg 50

Kg 50Kg 50

Kg 50

Kg 100

Kg 100Kg 100

Kg 100

Kg 150

Kg 150Kg 150

Kg 150

1. Préparer l’orifice pour l’écran comme l’illustre la figure 1.

2. Installer les supports comme l’illustre la figure 2, en respectant les distances indiquées sur la figure 1.

3. Installer l’écran comme l’illustrent les figures (de 3 à 7) de la page suivante.

4. Ouvrir l’écran sur 10 cm en s’assurant que le fond ne reste pas bloqué et enlever les blocs de sécurité, puis fermer l’écran comme l’illustrent les figures 8 et 9.

5. Terminer l’installation en appliquant les bouchons de fermeture comme l’illustrent les figures 10 et 11.

Page 12

FRANCAIS - Manuel d’instructions écran

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

IDENTIFICATION DU TYPE DE MOTEUR

IDENTIFICATION DU TYPE DE MOTEUR IDENTIFICATION DU TYPE DE MOTEUR

IDENTIFICATION DU TYPE DE MOTEUR –––– CARACTÉRISTIQUES

CARACTÉRISTIQUES CARACTÉRISTIQUES

CARACTÉRISTIQUES –––– RACCORDEMENT ÉLECTRIQUE

RACCORDEMENT ÉLECTRIQUERACCORDEMENT ÉLECTRIQUE

RACCORDEMENT ÉLECTRIQUE

Le type de moteur installé sur le produit est identifié sur l’étiquette reportant le logo CE appliquée sur chaque produit. À l’ouverture de l’emballage, veuillez contrôler l’étiquette et identifier le modèle correct du moteur afin d’effectuer l’installation et le câblage corrects de l’appareil. Au cas où la puissance du moteur ne correspondrait pas à la puissance du réseau électrique du lieu d’installation, veuillez contacter un électricien et vous munir d’un transformateur de courant et Hz adapté.

RACCORDEMENT ÉLECTRIQUE:

RACCORDEMENT ÉLECTRIQUE:RACCORDEMENT ÉLECTRIQUE:

RACCORDEMENT ÉLECTRIQUE: Le câblage électrique doit respecter les normes CEI en vigueur. La norme C EI EN 60335-1 prévoit que le réseau d’alimentation doit être pourvu d’un dispositif de déconnexion omnipolaire avec une distance d’ouverture des contacts d’au moins 3 mm. N’utiliser pour la commande de l’écran que le commutateur fourni avec l’appareil, ou un modèle équivalent, en suivant les indications du schéma de raccordement (si le moteur est monté sur la gauche, les couleurs des fils doivent être inversés, donc déroulement = marron, enroulement = noir). Le commutateur doit être monté de manière à pouvoir l’actionner tout en ayant l’écran sous les yeux et à une hauteur comprise entre 1,5 et 1,8 m de hauteur du sol. Pour raccorder les câbles au commutateur fourni, enlever les plaques frontales pour accéder aux commutateurs de blocage/déblocage.

ATTENTION:

ATTENTION:ATTENTION:

ATTENTION: l’exécution correcte des raccordements électriques, dans les règle de l’art et dans le respect des réglementations en vigueur, est importante pour la prévention des accidents et afin de garantir un fonctionnement correct et durable de l’écran. Avant d’effectuer toute opération sur les parties électriques, s’assurer qu’il n’y a pas de tension. Le moteur des écrans pourvus de caisson est situé sur la droite de l’écran vu de face (sur demande, il est possible de l’avoir sur la gauche). Ne jamais relier deux moteurs ou plus à un même commutateur sans une commande de groupe, ou bien deux commutateurs sur le même moteur.

230V 50Hz

230V 50Hz230V 50Hz

230V 50Hz

Caractéristiques moteur:

Caractéristiques moteur:Caractéristiques moteur:

Caractéristiques moteur:

Fréquence: ~Hz50

Puissance: 90W

Couple: 6Nm

Vitesse: 12Rpm

Nb max de cycles: 2

Longueur câble: 2.5m

Résistance mécanique: conforme norme EN14202 Temp. de fonctionnement:

de –20 à +55 °C

Raccordement pour chaque

Raccordement pour chaque Raccordement pour chaque

Raccordement pour chaque moteur

moteurmoteur

moteur ::::



Blau (Commun)



Marron (Montee)



Noir (Descente)



Jeune Vert (Terre 230V)

120V 60Hz

120V 60Hz120V 60Hz

120V 60Hz

Caractéristiques moteur:

Caractéristiques moteur:Caractéristiques moteur:

Caractéristiques moteur:

Fréquence: ~Hz60

Puissance: 80W Couple: 88in.lb

Vitesse: 14r/min

Nb max de cycles: 2

Longueur câble: 2.5m

Résistance mécanique: conforme norme EN14202 Temp. de fonctionnement:

de –20 à +55 °C

Raccordement pour chaque

Raccordement pour chaque Raccordement pour chaque

Raccordement pour chaque moteur

moteurmoteur

moteur ::::



Blanc(Commun)



Noir (Descente)



Rouge (Montee)



Jeune Vert (Terre 120V)

RACCORDEMENT ÉLECTRIQUE:

RACCORDEMENT ÉLECTRIQUE:RACCORDEMENT ÉLECTRIQUE:

dispositif garantit une déconnexion rapide et sûre de l’alimentation électrique. Utiliser des câbles pour la connexion comme l’illustre l’image.

ATTENTION:

ATTENTION:ATTENTION:

ATTENTION: l’exécution correcte des raccordements électriques, dans les règle de l’art et dans le respect des réglementations en vigueur, est importante pour la

prévention des accidents et afin de garantir un fonctionnement correct et durable de l’écran.

Avant d’effectuer toute opération sur les parties électriques, s’assurer qu’il n’y a pas de tension.

Le moteur des écrans pourvus de caisson est situé sur la droite de l’écran vu de face (sur demande, il est possible de l’avoir sur la gauche).

L’actionnement se fait à travers une radiocommande fournie de série.

SSSSomfy RTS 230V 50Hz

omfy RTS 230V 50Hzomfy RTS 230V 50Hz

omfy RTS 230V 50Hz

Caractéristiques Moteur

Caractéristiques MoteurCaractéristiques Moteur

Caractéristiques Moteur ::::

Fréquence: ~Hz50

Puissance: 120W

Couple: 10Nm

Vitesse: 17Rpm Nb max de cycles: 2 Longueur câble: 3m

Temp. de fonctionnement:

de –20 à +55 °C

Fréquence: 433.92 MHz

Portée émetteur: 150m

Raccordement pour chaqu

Raccordement pour chaquRaccordement pour chaqu

Raccordement pour chaque

e e

moteur

moteurmoteur

moteur ::::



Marron (Phase 230V)



Bleu (Neutre 230V)



Jaune Vert (Terre 230V)

Page 13

FRANCAIS - Manuel d’instructions écran

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

10 10

10 RÉGLAGE DES FINS DE COURSE

RÉGLAGE DES FINS DE COURSERÉGLAGE DES FINS DE COURSE

RÉGLAGE DES FINS DE COURSE

ATTENTION: À LIRE AVANT D’EFFECTUER TOUT RÉGLAGE

ATTENTION: À LIRE AVANT D’EFFECTUER TOUT RÉGLAGEATTENTION: À LIRE AVANT D’EFFECTUER TOUT RÉGLAGE

ATTENTION: À LIRE AVANT D’EFFECTUER TOUT RÉGLAGE Les réglages indiqués ne peuvent être effectués que par un technicien autorisé et spécialisé. Le non respect des procédures décrites peut provoquer des dommages au produit, pour lesquels la garantie ne sera pas valable. RISQUES

RISQUESRISQU ES

RISQUES LA FIN DE COURSE SUPÉRIEURE DOIT TOUJOURS ÊTRE RÉGLÉE À 2mm DU CAISSON (voir image à droite). La fin de course est réglée de manière à permettre que la toile de projection reste enroulée sur au moins 1,5 tours auto ur du rouleau afin d’éviter le décrochage de la toile. Une attention particulière doit être accordée en cas de réglage des fins de course au-delà du réglage d’usine de déroulement de la toile d e projection. Un mauvais réglage des fins de course peut provoquer :

-Décrochage de la toile de projection du rouleau.

-Enroulement en sens contraire de la toile de projection avec endommagement de la surface de l’écran et des mécanismes d’enroule ment.

-Rupture de la soudure du bord noir en bas (écrans avec bord).

-Effort excessif du moteur avec risque d’endommagement et de déclenchement de la résistance thermique con tenue dans celui-ci.

-Enroulement excessif du système de réglage des fins de course et rupture de la partie mécanique. GARANTIE

GARANTIEGARANTI E

GARANTIE Nous rappelons aux opérateurs qu’en cas de modification des protections et d’endommagement dû à un réglage incorr ect, les interventions de réparation seront considérées hors garantie.

-

Poussé-les boutons blanc et jaune pour débloqué les positions de fin d'arrêt.



-Déplacez le tissu de projection dans la position finale vers le bas, ATTENTION faire pour ne pas dépasser la

limite spécifiée dans la toile de projection et relâchez le bouton jaune



-Déplacez le tissu de projection dans la position finale vers le haut, et

relâchez le bouton blanc

ÉLIMINATION DU PRODUIT

ÉLIMINATION DU PRODUITÉLIMINATION D U PRODUIT

ÉLIMINATION DU PRODUIT

Comme pour les opérations d'installation, au terme de la vie du produit, les opérations de démontage doivent être effectuées par un technicien qualifié. Ce produit est composé de différents types de matériaux : certains peuvent être recyclés, d’autres doivent être éliminés. Informez-vous sur les systèmes de recyclage et d’élimination des déchets prévus par les réglementations en vigueur sur votre territoire pour cette catégorie de produits. Comme l’indique le symbole ci-contre, il est interdit de jeter ce produit dans les déchets domestiques. Effectuez donc un "tri sélectif" pour le traitement des déchets, selon les méthodes prévues par les réglementations en vigueur sur votre territoire, ou bien ramenez le produit chez le vendeur au moment de l'achat d’un nouveau produit équivalent. Attention: les réglementations locales peuvent prévoir des sanctions en cas d’élimination abusive de ce produit

GARANTIE

GARANTIEGARANTIE

GARANTIE

1.GARANTIE

1.GARANTIE1 .GARANTIE

1.GARANTIE ScreenResearch garanti t que le produit fabriqué est exempt de tout défaut de fabrication dans les matériaux et da ns les usinages, conformément aux termes et conditions ci-après. Les toiles de projection et les profils sont garantis pour une période de cinq (5) ans à compter de la date de la facture originale. Moteurs, commande s moteur, télécommandes, et matéri

el de montage sont garantis trois (3)

ans à compter de la date de la factur e originale.

2.CONDITIONS ET LIMITATIONS

2.CONDITIONS ET LIMITATIONS2.CONDITIONS ET LIMITATIONS

2.CONDITIONS ET LIMITATIONS La présente garantie est soumise aux conditions et limitations suivantes. La garantie est nulle e t inapplicable si le produit a été utilisé ou manipulé de manière non conforme au manuel d’instructions contenu dans l’emballage du produit, s’il est mal utilisé ou utilisé de manière impropre, s’il a été e ndommagé par accident ou par négligence pendant le transport, ou si le défaut est dû à des réparations ou modification s effectuées par un personnel non autorisé. Le produit doit être installé par un professionnel dûment au torisé par ScreenResearch et les opérations d’entretien indiquées dans le manuel doivent être exécutées régulièrement.

3.RETOURS DE MARCHANDISE

3.RETOURS DE MARCHANDISE3. RETOURS DE MARCHANDISE

3.RETOURS DE MARCHANDISE Auc un produit restitué ne sera accepté sans autorisation écrite (RMA) de la part de ScreenResear ch. Le produit doit être retourné emballé dans son emballage original ou équivalent, afin d’éviter tout endommage ment pendant le transport. Le produit doit être emballé et restitué à ScreenResearch ou à un centr e de réparation autorisé, à la charge du client. Les frais de restitution du produit sont à la charge de ScreenResearch. Le produit restitué doit être accompagné d’une description écrite du défaut et d’une photocopie du reçu original d’achat. Ce reçu doit indiquer clairement la liste des modèles et le numéro de série, la date d’achat, le nom et l'adresse de l'acheteur et du revendeur autorisé, et le prix p ayé par l'acheteur. ScreenResearch se réserve le droit de modifier le design de tout produit, sans aucun e obligation par rapport aux produits fabriqués précédemment, et de modifier les prix ou les spécifications de tout produit sans préavis ou obligation d’aucune sorte.

4.SOLUTIONS

4.SOLUTIONS4.SOLUTIONS

4.SOLUTIONS Au cas où le produit ne s erait pas conforme à la garantie ci-dessus, l'unique solution pour l’acheteur selo n les dispositions de la présente Garantie Limitée est de restituer le produit à ScreenResearch ou à un centre de re cherche autorisé. La non-conformité sera rectifiée sans frais de main d’œuvre ni frais de substitu tion des composants.

5.LIMITE AU PREMIER ACHETEUR

5.LIMITE AU PREMIER ACHETEUR5.LIMITE AU PREMIER A CHETEUR

5.LIMITE AU PREMIER ACHETEUR C ette garantie n’est valable que pour le premier acheteur du produit et ne peut pas être trans férée à un acheteur successif du produit.

6.DIVERS

6.DIVERS6.DIVERS

6.DIVERS Toutes les garanties implic ites relatives aux produits ScreenResearch sont limitées à la durée de cette garantie. La garant ie ne s’étend pas à d’éventuels dommages directs ou indirects à l'acheteur. Certains pays ne permettent pas de l imitations sur la durée d’une garantie implicite ou l'exclusion ou la limitation des dommages accid entels ou conséquents ; les susdites limitations ou exclusions pourraient donc ne pas être applicab les. Cette garantie confère des droits légaux spécifiques, et il est également possible d’obt enir d’autres doits en fonction du pays d e résidence.

7.DEMANDES

7.DEMANDES7.DEMANDES

7.DEMANDES Pour toute demande con cernant la garantie limitée ci-dessus, veuillez vous adresser au revendeur autoris é ScreenResearch.

8. ASSISTANCE SOUS GARANTIE GÉ RÉE PAR LES DISTRIBUTEURS AUTORISÉS

8. ASSISTANCE SOUS GARANTIE GÉ RÉE PAR LES DISTRIBUTEURS AUTORISÉS8. ASSISTANCE SOUS GARANTIE GÉ RÉE PAR LES DISTRIBUTEURS AUTORISÉS

8. ASSISTANCE SOUS GARANTIE GÉ RÉE PAR LES DISTRIBUTEURS AUTORISÉS Screen Research autorise la dist ribution de ses produits dans de nombreux pays du monde. Pour chaque pays, le distributeur autorisé/importateur est responsable d e l'assistance sous garantie des produits vendus dans son pays. Le service de g arantie doit être revendiqué auprès du reven deur, importateur ou distributeur, auprès duquel le produit a été acheté.

Page 14

DEUTSCH - Betriebsanleitung Projektionswand

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

01 01

01 EINFÜHRUNG

EINFÜHRUNGEINFÜHRUNG

EINFÜHRUNG

Dieses Handbuch ist integraler Teil des Produkts, und dessen Lektüre und Verständnis sind von wesentlicher Bedeutung für die Sich erheit. Darin sind die Normen und Verwendungsmodalitäten beschrieben, die dem Kunden eine richtige und sichere Nutzung der Projektionswand ermöglichen. Das H andbuch muss stets beim Produkt verbleiben und ist sorgfältig an einem geeigneten Ort aufzube wahren, um seine Unversehrtheit zu gewährleisten und allen berechtigten Personen zur Hinzuzieh ung zugänglich zu sein. Jeder Nutzer des Produkts ist für den Schutz des Handbuchs verantwortlich. Außerdem ist er für die Überprüfung der Funktionstüchtigkeit der Projektionswan d und für alle Reparaturen und den Austausch von abgenützten Teilen, die Schä den verursachen könnten. Die in diesem Handbuch enthaltenen B ilder dienen dazu, Funktionen, Eigenschaften und Verfahren im Detail zu zeigen. Trotzdem könn en sie sich je nach dargestelltem Modell unterscheiden, wobei sich jedoch die B edeutung des Bildes im Hinblick auf den beschreibenden Zweck nicht ändert

02 ALLGEMEINE PRODUKTEIGENSCHAFTEN

02 ALLGEMEINE PRODUKTEIGENSCHAFTEN02 ALLGEMEINE PRODUKTEIGENSCHAFTEN

02 ALLGEMEINE PRODUKTEIGENSCHAFTEN

Die Projektionswände werden in Übe reinstimmung zu folgenden CE-Richtlinien hergestellt 2006-95-CE LDV

2004-108-CE EMC 1999-05-CE R&TTE 2005-32-CE Eco design 2011-65-CE ROHS 2002-96-CE RAEE

2001-95-CE Seafty Die in diesem Handbuch beschriebene Proj ektionswand darf nur als Bildwand für die Videoprojektion verwendet werden. Jede andere, nicht in diesem Handbuch vorgesehene Verwendung ist unzulässig. Die Projektionswand enthält eines oder mehrere Projektionstücher aus cadmiumfreiem PVC oder aus PVC-imprägnierter GLASFASER. Jedes Tuch kann in folgende Baustoffklassen eingeteilt werden:

- M1 und M2 gemäß den französisc hen Bestimmungen (LNE Lab oratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet - WAR

RINGTONFIRE GENT Laboratoire de

métrologie et d’essais – IFTH Laboratoire a ccreditè )

- B1 und B2 gemäß den deutschen Bestimmungen (LNE Laboratoire national de m étrologie et d’essais – SME Centre de recherches d u Bouchet - WARRINGTONFIRE GENT Laboratoire na t

ional de

métrologie et d’essais)

- UL94HB gemäß den US-amerikanischen Be stimmungen (THE GOVMARK Organization, Inc.)

Da es noch k eine europaweite Harmonisierung der ve rschiedenen nationalen Einstufungsnormen gibt, wird darauf hingewiesen, dass die französisch

e Klasse M1 nicht entzündlichem Material, und die Kl asse

M2 schwer entzündlichem Material entspric ht.

03 AUSPACKEN DER PROJEKTIONSWAND UND HANDLING DES PRODUKTES

03 AUSPACKEN DER PROJEKTIONSWAND UND HANDLING DES PRODUKTES03 AUSPACKEN DER PROJEKTIONSWAND UND HANDLING DES PRODUKTES

03 AUSPACKEN DER PROJEKTIONSWAND UND HANDLING DES PRODUKTES

Stellen Sie sicher, dass während des Transports kein Teil der Leinwand beschädigt wurde. Bei Auffälligkeiten ist umgehend der Händler zu informieren. Überprüfen Sie, ob alle Zubehörteile für die nachfolgend beschriebene Leinwand mitgeliefert wurden.

(2) 8 Gewindestangen M8

-(3) 4 Distanzmuttern M8x30

-(4) 4 Unterlegscheiben

-(5) 4 Muttern M8

-(6) 4 Gewindeblockierungen M8

-(7) 4 Grundplatten M8

-(8) 2 Ceeling Stöpsel

-(9) 1 Kunststoff-Inbusschlüssel

-(10) 1 einpoliger Umschalter

-(11) 1 Funkfrequenzsender (für Projektionswände mit integriertem Funkempfänger)

- 1 Gebrauchsanleitung (ohne Schrauben und Dübel für die Wandbefestigung)

AAAACHTUNG:

CHTUNG:CHTUNG:

CHTUNG: Zum Öffnen der Verpackung keine Teppichmesser oder spitzen Gegenstände verwenden. Beim Öffnen der Verpackung, sowie bei Installation und Handling des Produktes immer Schutzhandschuhe tragen. Das Produkt muss je nach Gewicht von mindestens zwei, drei oder vier Personen befördert werden (Richtwerte für die Last pro Person: 25 kg Männer - 15 kg Frauen). Bei höheren Gewichten wird empfohlen, spezifisches Hebezeug verwenden

04 ALLGEMEINE SICHERHEITSVORSCHRIFTEN

04 ALLGEMEINE SICHERHEITSVORSCHRIFTEN04 ALLGEMEINE SICHERHEITSVORSCHRIFTEN

04 ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Lesen Sie die Anleitungen und Hinweise dieser Gebrauchsanleitung vor Verwendung des Produkts oder Durchführung jeglicher Art von Wartung und versichern Sie sich, dass Sie sie verstanden haben. Installation des Bildschirms über Durchgangszone ist streng verboten. Überprüfen Sie vor und während der Verwendung, dass die Projektionswand keine gefährlichen Situationen erzeugt. Keines der Elemente oder Teile der Projektionswand beschädigen oder entfernen. Führen Sie niemals Wartungseingriffe an der Projektionswand mit laufendem Motor durch (sicherheitshalber die Stromzufuhr abtrennen). Das Produkt darf unter keinen Umständen von Kindern benutzt werden. Kinder dürfen sich der Projektionswand unter keinen Umständen nähern, solange diese sich bewegt. Jede Projektionswand ist durch eine Garantie gedeckt, deren Gültigkeit von der tatsächlichen Einhaltung der Anleitungen in diesem Handbuch abhängt. ACHTUNG:

ACHTUNG:ACHTUN G:

ACHTUNG: Eine falsche Installation kann die Sicherheit der Anwender des Produkts beeinträchtigen. Der Hersteller lehnt jegliche Haftung für Personen- bzw. Sachschäden ab, die auf unsachgemäße Benutzung, Montagefehler oder ungenügende Wartung zurückzuführen sind. Der Hersteller haftet nicht für Probleme, die durch Installationsfehler verursacht werden. Die Montage der Leinwand, die elektrischen Anschlüsse und die Überprüfungen bei Störungen der motorbetriebenen Wicklungen sind von einem hierzu befugten Händler oder von Fachpersonal durchzuführen, das Kenntnis von den Gefahren hat, die von elektrischer Energie ausgehen. Das Anschlusskabel kann nicht ersetzt werden. Bei Beschädigung des Kabels muss die gesamte Leinwand ausgetauscht werden. Eingriffe an den Endschaltern oder das Aufbrechen der angebrachten Siegel führen zu Garantieverlust. Bei Rückfragen wenden Sie sich bitte an unser technisches Büro. NACH DER MONTAGE DES BILDSCHIRMS AN DEN BÜGELN IST VOR DER VERWENDUNG SICHERZUSTELLEN, DASS DER BILDSCHIRM PERFEKT HORIZONTAL POSITIONIERT IST.

Page 15

DEUTSCH - Betriebsanleitung Projektionswand

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

05 05

05 HINWEISE UND VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCH

HINWEISE UND VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCHHINWEISE UND VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCH

HINWEISE UND VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCH

Die Leinwände sind für die Benutzung in Innenräumen unter normalen Temperatur- (20 - 25 °C) und Feuchtigkeitsbedingungen vorgesehen. Bei Einsatz im Außenbereich sind besondere Vorsichtsmaßnahmen, vor allem hinsichtlich Temperatur und Staubbelastung, zu treffen. Bei einer Exposition der Leinwand gegenüber Temperaturen von über 50 °C, kann es zu einer dauerhaften Verformung der Ebenheit sowie zur Ablösung der Leinwand von der Aufwickelrolle kommen. Die Leinwand nicht längere Zeit dem Sonnenlicht aussetzen, um ein Vergilben zu vermeiden (außerdem sicherstellen, dass die Leinwand die oben angegebene Temperatur durch Sonnenbestrahlung nicht übersteigt). Da das Material, aus dem die Leinwand besteht (PVC), zur elektrostatischen Aufladung neigt, kann sich bei übermäßigem Staubanfall in der Umgebung durch die elektrostatische Anziehung dieser Staub auf der Leinwand ablagern und zu einer Beeinträchtigung ihrer optischen Eigenschaften führen (siehe auch Reinigung der Leinwand). ACHTUNG:

ACHTUNG:ACHTUN G:

ACHTUNG: Die Leinwand nicht gewaltsam von Hand herausziehen, da dadurch der Motor beschädigt oder der Bügelkasten abgerissen werden könnte. Erlauben Sie Kindern nicht, mit den fest angebrachten Steuervorrichtungen zu spielen. Beobachten Sie die Leinwand und halten Sie Personen davon fern, bis die Projektionswand völlig geschlossen ist. Es ist verboten, die Bewegung der Leinwand zu blockieren, zu verhindern oder zu erzwingen, sich an der Leinwand oder an der unteren Schiene festzuhalten oder daran zu schaukeln, Gegenstände an der Leinwand oder an der unteren Schiene anzubringen oder die Struktur der Leinwand zu ändern, da dies zu Schäden am Aufwickelsystem und somit zu Personen- und Sachschäden führen kann

06 06

06 REINIGUNG UND WARTUNG

REINIGUNG UND WARTUNGREINIGUNG UND WARTUNG

REINIGUNG UND WARTUNG

Die Projektionswände und deren Projektionstücher sind sehr empfindlich, daher müssen sie besonders sorgfältig behandelt und unter Befolgung der nachstehenden Hinweise gepflegt werden: Zum Reinigen der Oberfläche keine Lösungsmittel, Chemikalien oder Scheuermittel und keine spitzen Ut ensilien benutzen.

Jeden Kontakt mit anderen Materialien (Lacke, Tinten usw.) vermeiden, da sich diese möglicherweise nicht mehr von dem Gew ebe

entfernen lassen.

PROJEKTIONSTÜCHER CLEARPIX

PROJEKTIONSTÜCHER CLEARPIXPROJEKTIONSTÜCHER CLEARPIX

PROJEKTIONSTÜCHER CLEARPIX: Verwenden Sie ein weiches, sauberes und leicht angefeuchtetes Tuch und bewegen Sie es imme r von der Mitte des Projektionsbereichs nach außen. Ein Bürstenaufsatz am Staubsauger darf nur benutzt werden, wenn die Borsten weich und perfekt sauber sind. PROJEKTIONSTÜCHER

PROJEKTIONSTÜCHER PROJEKTIONSTÜCHER

PROJEKTIONSTÜCHER SSSSOLIDPIX, MULTIPIX,

OLIDPIX, MULTIPIX, OLIDPIX, MULTIPIX,

OLIDPIX, MULTIPIX, : Per pulire telo di proiezione, utilizzare un panno morbido, pulito, in umidito, eventualmente abbinato con detergenti a base neutra o alcool. Poiché dopo la pulizia potrebbe verificarsi che il telo si carichi di elettricità statica, a causa dello sfregamento con il panno, si consiglia di passare, co n un panno pulito, un liquido antistatico sul telo per evitare che la polvere venga nuovamente attratta dallo stesso. PROJEKTIONSTÜCHER SILVERPIX

PROJEKTIONSTÜCHER SILVERPIX PROJEKTI ONSTÜCHER SILVERPIX

PROJEKTIONSTÜCHER SILVERPIX ist obligatorisch, um die Anleitung für das Gewebe Bildsch irm lesen PROFIL

PROFILPROFIL

PROFILEEEE:::: Das Gehäuse ist mit einem weichen, sauberen Tuch abzustauben und gegebenenfalls mit einem milden Reinigungsmi ttel zu reinigen. PROFILE MIT SAMTBEZUG:

PROFILE MIT SAMTBEZUG:PRO FILE MIT SAMTBEZUG:

PROFILE MIT SAMTBEZUG: Zur Pflege des Profils wird dieses mit einem weichen, sauberen Tuch oder mit einer Bürste mit weichen, antistatischen Borsten abgestaubt. Ein Bürs tenaufsatz am Staubsauger darf nur benutzt werden, wenn die Borsten weich und perfekt sauber sind.

STRUKTUR und BEFESTIGUNGSBÜGEL:

STRUKTUR und BEFESTIGUNGSBÜGEL: STRUKTUR und BEFESTIGUNGSBÜGEL:

STRUKTUR und BEFESTIGUNGSBÜGEL: Der Zustand des Produkts und der Halt der Bef estigungsbügel müssen regelmäßig kontrolliert werden. Sind Verbiegungen, Risse oder Materialermüdung von Bü geln, Schrauben oder Bauteilen des Produkts festzustellen, muss die Umgebung der Projekti onswand abgesichert werden, um Sach- und Personenschäden zu vermeiden. Anschließend das anscheinend de fekte

Teil sofort ersetzen und das Produkt wieder herstellen.

07 07

07 MONTAGEANLEITUNG

MONTAGEANLEITUNGMONTAGEANLEITUNG

MONTAGEANLEITUNGIIII

ACHTUNG:

ACHTUNG:ACHTUNG:

ACHTUNG: Die Montage der Projektionswand hat mit Schrauben und Dübeln zu erfolgen, die für das Gewicht und die Art der Wand oder der Decke geeignet sind, an der die Bügel befestigt werden sollen. Vor Beginn der Installation, wählen Sie den Dübel oder das Befestigungssystem nach dem folgenden Schema

Breite Projektionswand bis (cm)

Breite Projektionswand bis (cm)Breite Projektionswand bis (cm)

Breite Projektionswand bis (cm)

160

160160

160

200

200200

200

250

250250

250

300

300300

300

360

360360

360

410

410410

410

520

520520

520

620

620620

620

Zu berücksichtigendes Gesamtgewicht

Zu berücksichtigendes GesamtgewichtZu berücksichtigendes Gesamtgewicht

Zu berücksichtigendes Gesamtgewicht

Kg 20

Kg 20Kg 20

Kg 20

Kg 25

Kg 25Kg 25

Kg 25

Kg 30

Kg 30Kg 30

Kg 30

Kg 35

Kg 35Kg 35

Kg 35

Kg 45

Kg 45Kg 45

Kg 45

Kg 50

Kg 50Kg 50

Kg 50

Kg 100

Kg 100Kg 100

Kg 100

Kg 150

Kg 150Kg 150

Kg 150

1. Die Bohrung für die Projektionswand, wie in Abb. 1 beschriebe, vorbereiten.

2. Die Bügel gemäß Abb. 2 montieren, dabei auf die Abstände gemäß Abb. 1 beachten.

3. Die Projektionswand wie in den Abbildungen 3 bis 7 auf der folgenden Seite beschrieben montieren.

4. Die Projektionswand um 10 c m öffnen, dabei sicherstellen, dass die untere Stange nicht blockiert wird, und die Sicherheitsblöcke entfernen. Dann die Projektionswand, wie in den Abb. 8 und 9 beschrieben, schließen.

5. Stellen Sie die Montage fertig und stecken Sie die Stöpsel gemäß Abb. 10 und 11 ein.

Page 16

DEUTSCH - Betriebsanleitung Projektionswand

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

09 KENNUNG DES MOTORTYPS

09 KENNUNG DES MOTORTYPS 09 KENNUNG DES MOTORTYPS

09 KENNUNG DES MOTORTYPS –––– FEATURES

FEATURES FEATURES

FEATURES ---- ELEKTRISCHER ANSCHLUSS

ELEKTRISCHER ANSCHLUSSELEKTRISCHER ANSCHLUSS

ELEKTRISCHER ANSCHLUSS

Der am Produkt installierte Motortyp ist auf dem an jedem Produkt angebrachten Typenschild mit dem CE-Logo angegeben. Bei Öffnen der Verpackung muss dieses Typenschild kontrolliert, und zur korrekten Installation und Verdrahtung das korrekte Motormodell ermittelt werden. Falls die Motorleistung nicht der Leistung des Stromnetzes am Installationsort entspricht, wenden Sie sich bitte an einen Elektroinstallateur und besorgen Sie einen passenden Strom-Frequenz-Wandler.

ELEKTRISCHER ANSCHLUSS

ELEKTRISCHER ANSCHLUSSELEKTRISCHER ANSCHLUSS

ELEKTRISCHER ANSCHLUSS Die elektrische Verkabelung muss den geltenden CEI-Bestimmungen entsprechen. Die CEI-Norm EN 60335-1 sieht vor, dass im Stromnetz ein einpoliger Trennschalter mit einer Kontaktöffnung von zumindest 3 mm vorgeschaltet ist. Benutzen Si e für die Betätigung der Leinwand nur den mitgelieferten Umschalter (oder ein gleichwertiges Modell) unter Beachtung der Angaben des Anschlussplans der Abb (bei linksseitigem Antrieb sind die Farben der Leiter zu vertauschen, das heißt abwärts = braun, aufwärts = schwarz). Der Umschalter ist sichtbar in einer Höhe zwischen 1 ,5 und 1,8 m vom Boden anzubringenFür den Anschluss der Kabel an die mitgelieferte Taste die Frontplatten abnehmen, um die Sperr-/Freigabetasten freizulegen

ACHTUNG

ACHTUNGACHTUNG

ACHTUNG Die korrekte und fachgerechte D urchführung in Einhaltung der geltenden Normen der elektrischen Anschlüsse ist zur Verhütung von Unfällen und für den korrekten, über die Zeit hinweg unveränderten Betrieb der Projektionswand wichtig. Stellen Sie bitte vor Eingriffen an elektrischen Teilen fest, dass das Gerät spannungsfrei ist.

Bei Projektionswänden mit Gehäuse befindet sich der Antrieb, von vorne gesehen, rechts von der Leinwand (auf

Wunsch kann er auch links angebracht werden). Niemals zwei oder mehrere Motoren ohne Steuervorrichtung an den

gleichen Umschalter ohne Aggregatsteuerung oder zwei Umschalter an den gleichen Motor

230V 50Hz

230V 50Hz230V 50Hz

230V 50Hz

Technische Eigenschaften:

Technische Eigenschaften:Technische Eigenschaften:

Technische Eigenschaften:

Frequenz: ~Hz50

Leistung: 90W

Drehmoment: 6Nm

Geschwindigkeit: 12U/M

Höchstzyklen: 2

Kabellänge: 2.5m

Mechanische Festigkeit:

nach Norm EN14202

Betriebstemperatur: von –20 bis +55 °C

Anschluss für jeden Motor:

Anschluss für jeden Motor:Ansc hluss für jeden Motor:

Anschluss für jeden Motor:



Bleu (Comun)



Braun (Aufwarts)



Schwarz (Aufwarts)



Gelb grun (Erde)

120V 60Hz

120V 60Hz120V 60Hz

120V 60Hz

Technische Eigenschaften:

Technische Eigenschaften:Technische Eigenschaften:

Technische Eigenschaften:

Frequenz: ~Hz60

Leistung: 80W

Drehmoment: 88in.lb

Geschwindigkeit: 14r/min

Höchstzyklen: 2

Kabellänge: 2.5m

Mechanische Festigkeit:

nach Norm EN14202

Betriebstemperatur: von –20 bis +55 °C

Anschluss für jeden Motor:

Anschluss für jeden Motor:Ansc hluss für jeden Motor:

Anschluss für jeden Motor:



Weiß (Comun)



Schwarz (Aufwarts)



Rot (Aufwarts)



Grun (Erde)

ELEKTRISCHER ANSCHLUSS:

ELEKTRISCHER ANSCHLUSS:ELEKTRISCHER ANSCHLUSS:

ELEKTRISCHER ANSCHLUSS:

Die elektrische Verkabelung muss den geltenden CEI-Bestimmungen entsprechen. Die CEI-Norm EN 60335-1 sieht vor, dass im Stromnetz für jeden einzelnen Motor

(z.B. Steckerunterbrecher usw.) ein einpoliger Trennschalter mit einer Kontaktöffnung von zumindest 3 mm vorgeschaltet ist. Gegebenenfalls garantiert diese

Vorrichtung ein schnelles und sicheres Abschalten der elektrischen Versorgung. Die Kabel sind gemäß nebenstehender Beschreibung anzuschließen.

ACHTU

ACHTUACHTU

ACHTUNG:

NG:NG:

NG:

Die korrekte und fachgerechte Durchführung in Einhaltung der geltenden Normen der elektrischen Anschlüsse ist zur Verhütung von Unfällen und für den korrekten,

über die Zeit hinweg unveränderten Betrieb der Projektionswand wichtig. Stellen Sie bitte vor Eingriffen an elektrischen Teilen fest, dass das Gerät spannungsfrei ist.

Bei Projektionswänden mit Gehäuse befindet sich der Antrieb, von vorne gesehen, rechts von der Leinwand (auf Wunsch kann er auch links angebracht werden).

Folgen Sie den Anleitungen im Schaltplan,

Somfy RTS 230V 50Hz

Somfy RTS 230V 50HzSomfy RTS 230V 50Hz

Somfy RTS 230V 50Hz

Kenndaten des Motors

Kenndaten des MotorsKenndaten des Motors

Kenndaten des Motors

Frequenz: ~Hz50

Leistung: 120W

Drehmoment: 10Nm

Geschwindigkeit: 17U/M

Höchstzyklen: 2

Kabellänge: 3m Betriebstemperatur: von –20 bis +55 °C

Frequenz: 433.92 MHz

Sendebereich: 150m

Anschluss f

Anschluss fAnschluss f

Anschluss für jeden Motor:

ür jeden Motor:ür jeden Motor:

ür jeden Motor:



Braun (Phase 230V)



Blau (Neutral)



Gelb grun (Erde

Page 17

DEUTSCH - Betriebsanleitung Projektionswand

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

10 EINSTELLUNG DES ENDSCHALTERS

10 EINSTELLUNG DES ENDSCHALTERS10 EINSTELLUNG DES ENDSCHALTERS

10 EINSTELLUNG DES ENDSCHALTERS

ACHTUNG, VOR DEM EINSTELLEN LESEN

ACHTUNG, VOR DEM EINSTELLEN LESENACHTUNG, VOR DEM EINSTELLEN LESEN

ACHTUNG, VOR DEM EINSTELLEN LESEN Die angegebenen Einstellungen dürfen nur von hierzu befugtem Fachpersonal vorgenommen werde n. Durch die nicht korrekte Ausführung der beschriebenen Vorgänge können Beschädigungen des Produkts verursacht werden; solche Schäden sind nicht von der Garantie gedeckt. BITTE BEACHTEN

BITTE BEACHTENBITTE BEACHTEN

BITTE BEACHTEN

“DER OBERE ENDSCHALTER IST IMMER AUF 2 mm VOM GEHÄUSE EINZUSTELLEN “ – siehe Bild rechts. Der Endschalter wird so eingestellt, dass die Projektionsleinwand mindestens anderthalb Mal um die Rolle gewickelt werden kann, um das Ablösen der Leinwand zu verhindern. Zur Veränderung des Sichtbereichs können die Endschalter verstellt werden, wobei besonders vorsichtig vorzugeh en ist. Durch die fehlerhafte Einstellung des Endschalters kann folgendes verursacht werden:

- Ablösung der Leinwand von der Rolle

- Aufrollen der Projektionsleinwand in umgekehrter Richtung, wodurch die Ebenheit der Projektionsfläche und die Wickelmechanismen beschädigt werden.

- Zerstörung der Schweißnaht des unteren schwarzen Randes (umrandete Projektionswände).

- Überlastung des Motors mit möglicher Beschädigung und Auslösen des darin enthaltenen Thermowiderstandes .

- Übermäßiges Aufwickeln des Endschalter-Justiersystems mit daraus folgender Beschädigung der Mechanik. GARANTIE

GARANTIEGARANTI E

GARANTIE Bei Aufbrechen der Siegel und bei Schäden, die auf eine falsche Einstellung zurückzuführen sind, werden die anfa llenden Reparaturen nicht als Garantiefall behandelt.



- Die weiße und die gelbe Taste drücken, um die gespeicherten Endschalter freizugeben.



--Stellen Sie das Gewebe in der unteren Endlage, ACHTUNG nicht auf die Grenze in der Projektion Leinwand

angegeben überschreiten und lassen Sie den gelbe Knopf



- Stellen Sie das Gewebe in der unteren top, und lassen Sie den weißen Knopf

PRODUKTENTSORGUNG

PRODUKTENTSORGUNGPRODUKTENTSORGUNG

PRODUKTENTSORGUNG

Produkt gilt, gilt auch am Ende der Lebensd auer für seine Entsorgung: sie ist von Fachpersonal vorzunehmen. Dieses Produkt besteht aus verschiedenen Materialien: einige können wieder verwertet werden, andere sind zu entsorgen. Holen Sie Inform ationen über das in Ihrem Land geltende Recycling- und Entsorgu ngssystem für diese Produktkategorie ein. Wie Sie aus dem Symbol hier links ersehen können, ist es verboten, das Produkt in den Hausmüll zu geben. Befolgen Sie also die Vorgaben zur Mülltrennung nach den in Ihrem Land geltenden Vorschriften oder geben Sie das Produkt beim Neukauf eines gleichwertigen Artikels an den Händler zurück.

ACHTUNG:

ACHTUNG:ACHTUNG:

ACHTUNG: die örtlichen Gesetze könne n schwere Strafen bei missbräuchlicher Entsorgung dieses Produkts vorsehen

GARAN

GARANGARAN

GARANTIE

TIETIE

TIE

1. GARANTIE

1. GARANTIE1. GARAN TIE

1. GARANTIE Die Firma ScreenResea rch garantiert unter folgenden Bedingungen und mit folgenden Fristen, dass das von ihr ge fertigte Produkt frei von Fabrikationsmängeln ist, die auf Material- und Verarbeitungsfehler zurückzuführen sind . Für die Projektionsgewebe und Profile wird eine Garantie von fünf (5) Jahren ab Originalrec hnung gewährt. Für Motoren, Motorsteuerungen, Fernbedienungen und Montageteile wird eine Garantie von drei (3) Jahren ab Originalrechnung gewährt.

2. BEDINGUNGEN UND EINSCHRÄN K

2. BEDINGUNGEN UND EINSCHRÄN K2. BEDINGUNGEN UND EINSCHRÄNK

2. BEDINGUNGEN UND EINSCHRÄN KUNGEN

UNGENUNGEN

UNGEN Diese Garantie unterliegt den folg enden Bedingungen und Einschränkungen. Bei Benutzung oder Handhabung des Produk ts unter Missachtung der im Lieferumfang enthaltenen Anleitungen, bei missbräuchlicher oder zweckwidriger Verwendung, bei Beschädigung infolge eines Unfalls oder Nachlässigkeit während des Transports, oder wenn der Fehler auf Reparaturen oder Eingriffe durch unb efugtes Personal zurückzuführen ist, ist die Garantie ungültig und nicht anwendba r. Das Produkt muss von einem von ScreenResearch befugten Fachmann installiert werden und die im Benutzerhandbuch au fgeführten Wartungseingriffe sind regelmäßig durchzuführen.

3. RÜCKSENDUNGEN

3. RÜCKSENDUNGEN3. RÜCKS ENDUNGEN

3. RÜCKSENDUNGEN Ohne schri ftliche Genehmigung (RMA-Nummer) von ScreenResearch wird keine Warenrücksendung angenomme n. Das Produkt muss in der Originalverpackung oder in einer gleichwertigen Verpackung zurückgesch ickt werden, um Transportschäden zu vermeiden. Verpackung und Rücksendung an ScreenResearch oder an eine Vertragswerk statt gehen zu Lasten des Kunden. Die Rückgabe nach Reparatur erfolgt auf Kosten von ScreenResearch. Dem zurückgeschickten Produkt muss eine schriftliche Beschreibung des Fehlers und eine Fotokopie des Original-Kaufbelegs beiliegen. Auf diesem Beleg müssen Modell und Se riennummer, Kaufdatum, Name und Anschrift des Käufers und des Fachhändlers, sowie de r vom Käufer bezahlte Preis klar und deutlich angegeben sein. ScreenResearch behält sich das Recht vor, das Design jed es Produkts ohne jegliche Verpflichtung in Bezug auf vorher hergestellte Produkte zu überarbeiten u nd die Preise bzw. Leistungsmerkmale jedes Produkts ohne Vorankündigung und ohne jegliche Verp flichtung gegenüber irgendeiner Person zu ändern.

4. ABHILFE

4. ABHILFE4. AB HILFE

4. ABHILFE Wenn das Produkt nicht de r obigen Garantie entspricht, ist die einzige Abhilfe für den Käufer im Sinne der vorliegenden eingeschränkten Garantie die Rücksendung des Produkts an ScreenResearch oder an eine Vertrag swerkstatt. Die Nichtkonformität wird ohne Kosten für Arbeitszeit oder Ersatzteile beseitigt.

5. BESCHRÄNKUNG AUF DEN ERST KÄUFER

5. BESCHRÄNKUNG AUF DEN ERST KÄUFER 5. BESCHRÄNKUNG AUF DEN ERST KÄUFER

5. BESCHRÄNKUNG AUF DEN ERST KÄUFER Diese Garantie gilt ausschließlich für den Erstkäufer des garantierten Produ kts und ist bei einem Weiterverkauf desselben nicht auf den Erwerber übertragbar.

6. VERSCHIEDENES

6. VERSCHIEDENES6. VERSCHIEDENES

6. VERSCHIEDENES Alle impliziten Gara ntieansprüche in Bezug auf die Produkte von ScreenResearch sind auf die Dauer dieser Gara ntie beschränkt. Die Garantie deckt keine dem Käufer eventuell unmittelbar oder mittelbar entstandenen Schäden. Einige Staaten oder Länder erlauben keine Einschränkungen der Dauer eine s impliziten Garantieanspruchs, noch den Ausschluss oder die Einschränkung der Unfall- oder Folgeschäden, daher s ind die obigen Einschränkungen oder Ausnahmen möglicherweise nicht anwendbar. Mit dies er Garantie werden spezifische rechtliche Ansprüche gewährt und unter Umständen können auch andere Ans prüche vorliegen, die von Staat zu Staat bzw. von Land zu Land variieren.

7. ANFRAGEN

7. ANFRAGEN7. ANFRAGEN

7. ANFRAGEN in Bezug auf die obige eingeschränkte Garantie können an den Vertragshändler von ScreenResearch gerichtet we rden.

8. ERBRINGEN DER GARANTIELEIS TUNG DURCH VERTRAGSHÄNDLER

8. ERBRINGEN DER GARANTIELEIS TUNG DURCH VERTRAGSHÄNDLER8. ERBRIN GEN DER GARANTIELEISTUNG DURCH VERTRAGSHÄNDLER

8. ERBRINGEN DER GARANTIELEIS TUNG DURCH VERTRAGSHÄNDLER Die Firma ScreenResearch hat den Vertri eb ihrer Produkte in vielen Ländern weltweit au torisiert. In jedem Land ist der Vertragshändler/Importeur für die Ausf ührung der Garantieeingriffe an den im jeweiligen Land verkauften Produkten verantwort lich. Die Garantieleistung muss beim Importeur, bzw. bei dem Händler, bei dem das Produkt erworben wurde, angefordert werden

Page 18

ESPANOL - Manual de uso de la pantalla

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

01 01

01 INTRODU

INTRODUINTRODU

INTRODUCCI

CCICCI

CCIÓÓÓÓNNNN

El presente manual forma parte integrante del producto y su lectura y comprensión revisten importancia fundamental para la seguridad. En el manual se indican las normas y modos de empleo para que el cliente utilice la pantal la correctamente y con seguridad. El manual deberá acompañar siempre al producto y debe rá ser guardado en un lugar que garantice su integridad y que esté al alcance de las pers onas autorizadas a consultarlo. Cada usuario del producto será responsable de la c orrecta conservación del manual. El usuario también es responsable de controlar la funcionalid ad de la pantalla y de la reparación o sustitución de piezas sujetas a desgaste que podrían proc urar daños. Las imágenes contenidas en este manual t ienen la finalidad de describir en detalle las funciones, características o procedimientos. Sin embargo, pueden diferir por el tipo de modelo representado, lo que no implica cambios en el significado descriptivo de la imagen.

02 CARACTERĺSTICAS GENERALES DEL PRODUCTO

02 CARACTERĺSTICAS GENERALES DEL PRODUCTO02 CARACTERĺSTICAS GENERALES DEL PRODUCTO

02 CARACTERĺSTICAS GENERALES DEL PRODUCTO

Las pantallas se fabrican de conformidad con las disposiciones de las siguientes directivas CE: 2006-95-CE LDV

2004-108-CE EMC 1999-05-CE R&TTE 2005-32-CE Eco design 2011-65-CE ROHS 2002-96-CE RAEE

2001-95-CE SEGURIDAD La pantalla que se describe en este m anual tiene que utilizarse exclusivamente como soporte para la proyección de vídeo. Cualquier uso no contemplado en este manual, no está permitido. La pantalla dispone de una o más tela s de proyección en PVC plastificado sin cadmio o en FIBRA de VIDRIO impregnada con PVC plastificad o, y cada tela se puede clasificar en la categoría:

- M1 o M2 de a cuerdo con las normas francesas (LNE Labora toire national de métrologie et d’essais – SME Centre de recherches du Bouchet -

WARRINGTONFIRE GENT La boratoire de métrologie

et d’essais – IFTH Laboratoire accreditè )

- B1 o B2 de acue rdo con las normas alemanas (LNE Laboratoire national d e métrologie et d’essais – SME Centre de recher ches du Bouchet - WARRINGTONFIRE GENT Labor

atoire national de

métrologie et d’essais)

- UL94HB de acuerdo con las normas de los EE.UU. (THE GOVMARK Organization, Inc.)

Puesto que aún no existe en Europ a una armonización entre las diferentes normativas nacionales de clasificación , se precisa que la clase M1 francesa corresponde a material no inflamable y la clase

corresponde a material difícilmente inf lamable.

03 DESEMBALAJE DE LA PANTALLA Y DESPLAZAMIENTO DEL PRODUCTO

03 DESEMBALAJE DE LA PANTALLA Y DESPLAZAMIENTO DEL PRODUCTO 03 DESEMBALAJE DE LA PANTALLA Y DESPLAZAMIENTO DEL PRODUCTO

03 DESEMBALAJE DE LA PANTALLA Y DESPLAZAMIENTO DEL PRODUCTO

Controle que ninguna parte de la pant alla haya sufrido desperfectos durante el transporte. En caso de anomalías, informe de inmediato al revendedor. Controle que estén presentes todos los accesorios para el tipo de pantalla descrito en el man ual.

(2) 8 barras roscadas M8

-(3) 4 Tuerca distanciadora M8x30

-(4) 4 Arandelas

-(5) 4 Tuercas M8

-(6) 4 Bloqueo rosca M8

-(7) 4 Placas base M8

-(8) 2 Tapa cierre Ceeling

-(9) 1 Llave hexagonal de plástico (para pa ntallas versión radio integrado)

-(10) 1 Interruptor unipolar (para pant allas versión standard motor)

-(11) 1 transmisor radio frecuencia (para pantallas versión standard motor)

-1 manual de instrucciones (no se incluyen ni tornillos ni tacos par a la pared)

ATENCIÓN

ATENCIÓNATENCIÓN

ATENCIÓN no utilizar ni una cuchilla ni un objeto puntiagudo para abrir el embalaje, utilizar siempre guantes de protección durante la apertura del embalaje y la instalación o desplazamiento del producto. Desplazar e instalar el producto mínim o entre dos, tres o cuatro personas, según el peso del producto (valores de referencia de carga por p ersona: 25kg macho - 15kg hembra). En caso de pesos superiores se recomienda utilizar equipos de eleva ción específicos.

04 NORMAS GENERALES DE SEGURIDAD

04 NORMAS GENERALES DE SEGURIDAD 04 NORMAS GENERALES DE SEGURIDAD

04 NORMAS GENERALES DE SEGURIDAD

Lea detenidamente y comprenda bien las instrucciones y advertencias que contiene este manual antes de comenzar a utilizar el producto y antes de llevar a cabo intervenciones de mantenimiento. Está prohibido terminantemente de instalar la pantalla sobre àreas de posible trànsito de personas. Antes y durante el uso controle que la pantalla no genere situaciones de peligro. No altere, quite o deteriore ningún elemento o parte de la pantalla. No lleve nunca a cabo operaciones de mantenimiento en la pantalla con el motor encendido (para mayor seguridad se recomienda desconectarlo de la alimentación). Está prohibido terminantemente a los niños utilizar el producto. Está terminantemente prohibido dejar que los niños se acerquen a la pantalla durante su movimiento. Todas las pantallas están garantizadas y la validez de la garantía depende del respeto efectivo y del cumplimiento de las instrucciones que contiene este manual. ATENCIÓN:::: el kit de instalación de la pantalla no dispone de tornillos y tacos de expansión para la fijación a las paredes/ techos. El instalador es responsable de la elección adecuada de los tornillos y de los sistemas de fijación, de acuerdo con los diferentes tipos de material de las paredes o techos en los que tiene que instalar la pantalla. Una instalación incorrecta podría comprometer la seguridad de las personas que utilizarán el producto, el fabricante no es responsable de daños a bienes o personas provocados por una instalación incorrecta, un uso inadecuado de la pantalla o un mantenimiento escaso o insuficiente. El fabricante no es responsable de problemas vinculados con errores de instalación En caso de necesidad, póngase en contacto con nuestro departamento técnico para obtener más aclaraciones. La instalación de la pantalla, las conexiones eléctricas y las comprobaciones en caso de fallo del enrollamiento motorizado tiene que efectuarlos el distribuidor autorizado o personal competente y que conozca los riesgos que puede representar la energía eléctrica. El cable de conexión no se puede sustituir. Si el cable se deteriora será necesario sustituir la pantalla. La alteración del final de recorrido o la perforación del sello situado encima de los agujeros provoca la anulación de la garantía. AL CONCLUIR EL MONTAJE DE LA PANTALLA EN LOS SOPORTES ES OBLIGATORIO COMPROBAR QUE ESTÉ PERFECTAMENTE HORIZONTAL ANTES DE UTILIZARLA

Page 19

ESPANOL - Manual de uso de la pantalla

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

05 05

05 ADVERTENCIAS Y PRECAUCIONES PARA EL USO

ADVERTENCIAS Y PRECAUCIONES PARA EL USOADVERTENCIAS Y PRECAUCIONES PARA EL USO

ADVERTENCIAS Y PRECAUCIONES PARA EL USO

Las pantallas están destinadas para su utilización en interiores con temperatura (20 - 25 °C) y humedad normales. Deberán tomarse precauciones particulares para su utilización en exteriores, sobre todo con relación a las condiciones de temperatura y polvo. La exp osición a temperaturas superiores a 50 °C podría provocar deformaciones permanentes de la planeidad de la tela, o la separación de la tela del tubo de enrollamiento. No deje la tela de proyección expuesta durante períodos largos a la luz solar para evitar que se amarillee (también controle que a causa de la exposición a la luz solar la pantalla no alcance los niveles de temperatura antedichos). Ya que el material del que está hecha la tela de proyección (PVC) tiende a cargarse electrostáticamente, el exceso de polvo en el ambiente de proyección puede provocar un degrado de las cualidades ópticas de la tela a causa del depósito de polvo por atracción electrostática (véase también limpieza de la tela de proyección).

ATENCIÓN

ATENCIÓNATENCIÓN

ATENCIÓN: no fuerce manualmente la salida de la tela, porque podría averiar el motor o desprender la carcasa de contención de los soportes de fijación. No permita que los niños jueguen con los dispositivos de mando fijos. Mantenga los mandos a distancia fuera del alcance de los niños. Controle la pantalla mientras está subiendo y mantenga a las personas alejadas hasta que la pantalla no esté completamente cerrada. Está prohibido bloquear, impedir y forzar el movimiento de la pantalla, asirse o colgarse, añadir o aplicar cualquier objeto en la tela o remarco y modificar la estructura de la pantalla, puesto que podría provocar problemas al sistema de enrollamiento con daños consiguientes a bienes o personas.

06 06

06 LIMPIEZA MANTENIMIENTO

LIMPIEZA MANTENIMIENTOLIMPIEZA MANTENIMIENTO

LIMPIEZA MANTENIMIENTO

La pantalla y las telas de proyección de las pantallas son delicadas, por lo que hay que prestar especial atención y seguir las in strucciones de limpieza: No utilice nunca disolventes, productos químicos o abrasivos ni instrumentos puntiagud os para limpiar la superficie. Evite cualquier contacto con otros materiales (barnices, tintas, etc.) pues podría ser imposible eliminarlos de la tela. TELAS DE PROYECCIÓN CLEARPIX:

TELAS DE PROYECCIÓN CLEARPIX:TELAS DE PROYECCIÓN CLEARPIX:

TELAS DE PROYECCIÓN CLEARPIX: Use un paño suave, limpio y húmedo utilizándolo sie mpre con movimientos desde el centro de la zona de proyección hacia los lados externos. Se permite ut ilizar un cepillo instalado en una aspiradora sólo si las cerdas son suaves y están perfectamente limpias. TELAS DE PROYECCIÓN

TELAS DE PROYECCIÓN TELAS DE PROYECCIÓN

TELAS DE PROYECCIÓN SOLIDPIX, MULTIPI X,

SOLIDPIX, MULTIPIX,SOLIDPIX, MULTIPIX,

SOLIDPIX, MULTIPIX,: Para limpiar la tela de proyección, utilice un paño suave, limpio y humedecido, de ser op ortuno también utilice algún detergente de base neutra o alcohol. Puede suceder que tras la limpieza la tela se cargue de electricidad estática a causa de la fricción con el paño, por lo que se a conseja pasar, con un paño limpio, un líquido antiestático para que el polvo no sea atraído nuevamente por la pantalla. TELAS DE PROYECCIÓN SILVERPIX

TELAS DE PROYECCIÓN SILVERPIX TELAS DE PROYECCIÓN SILVERPIX

TELAS DE PROYECCIÓN SILVERPIX Es obligatorio leer las instrucciones que acompañan la t ela de la pantalla CARCASA

CARCASACARCASA

CARCASA:::: Para limpiar la carcasa utilice un paño suave limpio y, en su caso, algún detergente no agresivo CONTORNOS ATERCIOPELADOS:

CONTORNOS ATERCIOPELADOS:CONTORNOS ATERCIOPELADOS:

CONTORNOS ATERCIOPELADOS: Para limpiar el contorno, elimine el polvo con la ayuda de un paño limpio o con cepillos de cerdas suaves y antiestáticas. Se permite utilizar un cepillo instalado en una aspiradora sólo si las cerdas son suaves y están perfectamente limpias. ESTRUCTURA Y ABRAZADERAS DE FIJACIÓN:

ESTRUCTURA Y ABRAZADERAS DE FIJACIÓN:ES TRUCTURA Y ABRAZADERAS DE FIJACIÓN:

ESTRUCTURA Y ABRAZADERAS DE FIJACIÓN: Es obligatorio verificar periodicamente el estado del producto y comprobar la resistencia de las abrazaderas de fijación. En caso de deformaciones, desgarros o fallos estructurales de abrazaderas, tornillos o componentes del producto, es obligator io asegurar inmediatamente la zona próxima a la pantalla, para evitar cualquier tipo de daño a personas o cosas.

Sucesivamente,

deberá sustituir inmediatamente el presunto componente defectuoso y restablecer el producto.

07 07

07 INSTRUCCIONES PARA LA INSTALACIÓN

INSTRUCCIONES PARA LA INSTALACIÓNINSTRUCCIONES PARA LA INSTALACIÓN

INSTRUCCIONES PARA LA INSTALACIÓN

ATENCIÓN:

ATENCIÓN:ATENCIÓN:

ATENCIÓN: la pantalla se deberá instalar utilizando tornillos y tacos adecuados para el peso y el tipo de pared o techo sobre los que se fijarán los soportes, antes de comenzar la instalación escoja el tipo de taco o fijación de acuerdo con el siguiente esquema:

Pantalla con ancho hasta cm

Pantalla con ancho hasta cmPantalla con ancho hasta cm

Pantalla con ancho hasta cm

160

160160

160

200

200200

200

250

250250

250

300

300300

300

360

360360

360

410

410410

410

520

520520

520

620

620620

620

Peso total a considerar

Peso total a considerarPeso total a considerar

Peso total a considerar

Kg 20

Kg 20Kg 20

Kg 20

Kg 25

Kg 25Kg 25

Kg 25

Kg 30

Kg 30Kg 30

Kg 30

Kg 35

Kg 35Kg 35

Kg 35

Kg 45

Kg 45Kg 45

Kg 45

Kg 50

Kg 50Kg 50

Kg 50

Kg 100

Kg 100Kg 100

Kg 100

Kg 150

Kg 150Kg 150

Kg 150

1. Prepare el taladro para la pantalla como descrito en la imagen 1.

2. Instale los soportes como descrito en la imagen 2, respetando las distancias indicadas en la imagen 1.

3. Instale la pantalla tal como descrito en las imágenes (de 3 a 7) de la página siguiente.

4. Abra la pantalla unos 10 cm asegurándose de que no quede bloqueado el remarco y quite los anclajes de seguridad, después cierre la pantalla como indicado en las imágenes 8 y 9.

5. Concluir la instalación aplicando las tapas de cierre como en las imágenes 10 y 11.

Page 20

ESPANOL - Manual de uso de la pantalla

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

09 IDENTIFICACIÓN DEL TIPO DE MOTOR

09 IDENTIFICACIÓN DEL TIPO DE MOTOR 09 IDENTIFICACIÓN DEL TIPO DE MOTOR

09 IDENTIFICACIÓN DEL TIPO DE MOTOR ––––

CARACTERÍSTICAS

CARACTERÍSTICAS CARACTERÍSTICAS

CARACTERÍSTICAS –––– CONEXIÓN ELÉCTRICA

CONEXIÓN ELÉCTRICA CONEXIÓN ELÉCTRICA

CONEXIÓN ELÉCTRICA

El tipo de motor instalado en el producto se identifica en la etiqueta en la que aparece el logo CE y que se aplica en todos los productos; al abrir el embalaje se recomienda controlar esta etiqueta e identificar el modelo correcto de motor para efectuar una instalación y un cableado correctos. Si la potencia del motor no corresponde a la potencia de la línea eléctrica del lugar de instalación, tendrá que ponerse en contacto con un técnico electricista y utilizar un adecuado transformador de corriente y Hz.

CONEXIÓN ELÉCTRICA:

CONEXIÓN ELÉCTRICA:CONEXIÓN ELÉCTRICA:

CONEXIÓN ELÉCTRICA:

el cableado eléctrico tiene que respetar las normas CEI en vigor. La norma CEI EN 60335-1 prevé que la red de

alimentación cuente con un dispositivo de desconexión omnipolar con una distancia de apertura de los contactos de

por lo menos 3 mm. Para accionar la pantalla utilice sólo el interruptor que se entrega de serie, o un modelo

equivalente, siguiendo las indicaciones del esquema de conexión de la Fig. 4 (si el motor está montado a la izquierda

los colores de los cables se tendrán que invertir, es decir bajada = marrón, subida = negro). El interruptor tiene que

estar instalado a la vista del producto y a una altura comprendida entre 1,5 y 1,8 m de altura del suelo.

Para conectar los cables al interruptor que se entrega de serie, saque las placas frontales para acceder a los botones

de bloqueo/desbloqueo

ATENCIÓN:

ATENCIÓN: ATENCIÓN:

ATENCIÓN: La ejecución correcta de las conexiones eléctricas, con todas las de la ley y respetando las normas vigentes, es importante para prevenir accidentes y para un funcionamiento apropiado y duradero de la pantalla. Antes de efectuar una operación sobre las partes eléctricas, controle que no haya tensión. En las pantallas con carcasa, el motor está situado a la derecha de la pantalla vista de frente (si se solicita, podemos montarlo a la izquierda). No conecte nunca dos o varios motores al mismo interruptor sin un mando para grupo, o dos interruptores al mismo motor.

Somfy

Somfy Somfy

Somfy 230V 50Hz

230V 50Hz230V 50Hz

230V 50Hz

Carac

CaracCarac

Características del motor

terísticas del motorterísticas del motor

terísticas del motor

Frecuencia: ~Hz50

Potencia: 90W

Par: 6Nm

Velocidad: 12Rpm

N° máximo de ciclos: 2

Longitud del cable: 2.5m

Resistencia mecánica:

de acuerdo con la norma EN14202

T° de funcionamiento:

entre –20 y +55 °C

Conexión para cada motor:

Conexión para cada motor:Conexión para cada motor:

Conexión para cada motor:



Azul (Comùn)



Marron (Subida)



Negro (Bajada)



Amarillo verde (Tierra 230V)

Somfy

Somfy Somfy

Somfy 120V 60Hz

120V 60Hz120V 60Hz

120V 60Hz

Características del motor

Características del motorCaracterísticas del motor

Características del motor

Frecuencia: ~Hz60

Potencia: 80W

Par: 88in.lb

Velocidad: 14r/min

N° máximo de ciclos: 2

Longitud del cable: 2.5m

Resistencia mecánica:

de acuerdo con la norma EN14202

T° de funcionamiento:

entre –20 y +55 °C

Conexión para cada motor:

Conexión para cada motor:Conexión para cada motor:

Conexión para cada motor:



Blanco(Comùn)



Negro (Bajada)



Rojo (Subida)



Amarillo verde (Tierra 120V)

CONEXIÓN ELÉCTRICA:

CONEXIÓN ELÉCTRICA:CONEXIÓN ELÉCTRICA:

CONEXIÓN ELÉCTRICA:

el cableado eléctrico tiene que respetar las normas CEI en vigor. La norma CEI EN 60335-1 prevé que la red de alimentación disponga de un dispositivo de

desconexión omnipolar con una distancia de apertura de los contactos de por lo menos 3 mm por cada uno de los motores (por ej. clavija de enchufe, etc.) En caso

de necesidad, este dispositivo garantiza una desconexión rápida y segura de la corriente eléctrica.

Utilizar los cables para la conexión tal como se describe en la imagen.

ATENCIÓN:

ATENCIÓN:ATENCIÓN:

ATENCIÓN:

La ejecución correcta de las conexiones eléctricas, con todas las de la ley y respetando las normas vigentes, es importante para prevenir accidentes y para un

funcionamiento apropiado y duradero de la pantalla.

Antes de efectuar una operación sobre las partes eléctricas, controle que no haya tensión.

El motor en las pantallas que disponen de carcasa se encuentra a la derecha de la pantalla vista de frente

La pantalla se acciona mediante un mando a distancia que se entrega de serie.

Somfy RTS 230V 50Hz

Somfy RTS 230V 50HzSomfy RTS 230V 50Hz

Somfy RTS 230V 50Hz

Características del motor

Características del motorCaracterísticas del motor

Características del motor

Frecuencia: ~Hz50

Potencia: 120W

Par: 10Nm

Velocidad: 17Rpm N° máximo de ciclos: 2 Longitud del cable: 3m

T° de funcionamiento: entre –20 y

+55 °C

Frecuencia: 433.92 MHz

Alcance transm: 150m

Conexión para cada motor:

Conexión para cada motor:Conexión para cada motor:

Conexión para cada motor:



Marrón (Fase 230V)



Azul (neutro)



Amarillo-Verde (Tierra)

Page 21

ESPANOL - Manual de uso de la pantalla

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

10 10

10 REGULACION DE LOS FINALES DE CARRERA

REGULACION DE LOS FINALES DE CARRERAREGULACION DE LOS FINALES DE CARRERA

REGULACION DE LOS FINALES DE CARRERA

ATENCIÓN LEA DETENIDAMENTE ANTES DE HACER LAS REGULACIONES

ATENCIÓN LEA DETENIDAMENTE ANTES DE HACER LAS REGULACIONESATENCIÓN LEA DETENIDAMENTE ANTES DE HACER LAS REGULACIONES

ATENCIÓN LEA DETENIDAMENTE ANTES DE HACER LAS REGULACIONES las regulaciones indicadas deberán ser hechas sólo por personal autorizado y experto, la ejecución incorrecta de los procedimientos descritos puede causar daños al producto que no serán reconocidos por la garantía. ADVERTENCIAS

ADVERTENCIASADVERTENCIAS

ADVERTENCIAS “EL FINAL DE CARRERA SUPERIOR SIEMPRE DEBE SER REGULADO A 2mm DE LA CARCASA” véase imagen de la derec ha. El final de carrera está regulado en modo de permitir que la tela de proyección quede enrollada al menos 1,5 vueltas alr ededor del tubo para que no se desprenda. Ponga mucha atención en el caso en que la regulación de los finales de carrera debiera permitir desenrollar la tela de proyección más allá d e la configuración de fábrica. Una regulación incorrecta de los finales de carrera podría causar:

-El desprendimiento de la tela de proyección del tubo

-El enrollamiento en sentido contrario de la tela de proyección, perjudicando la planeidad de la superficie de proyección y de los meca nismos de enrollamiento.

-La rotura de la soldadura del borde negro inferior (pantallas con bordes).

-Un esfuerzo excesivo en el motor con posible avería y activación de la resistencia térmica montada en el mismo.

-Un enrollamiento excesivo del sistema de regulación del final de carrera con consiguiente rotura de la parte mecánica. GARANTÍA

GARANTÍAGARANTÍA

GARANTÍA Se recuerda a los operadores que en caso de alteración de los precintos y daños derivados de una regulación incorrecta , las reparaciones no estarán cubiertas por la garantía.

-

Apretó los botones blanco y amarillo para desbloquear las posiciones de parada final.



- Mueva la tela de proyección en la posición final hacia abajo, ATENCION no exceda el límite especificado en el

lienzo de proyección y suelte el botón amarillo



- Mueva la tela de proyección en la posición final hacia superior, y suelte el

botón blanco

ELIMINACION DEL PRODUCTO

ELIMINACION DEL PRODUCTOELIMINACION DEL PRODUCTO

ELIMINACION DEL PRODUCTO

Así como para los trabajos de instala ción, también al final de la vida útil de este producto, el desguace deberá ser hecho por personal expe rto. Este producto está formado de varios tipos de materiales: algunos pueden ser reciclados, otros deberán ser eliminados. Infórm ese sobre los sistemas de reciclaje o eliminación previstos por las normas vigentes en su territorio para esta categoría de producto. El símbolo de al lado indica que está prohibido desechar este producto con los residuos domésticos. Por lo tanto, haga la “recogida selectiva” según los métodos previstos por las normas vigentes en su territorio, o bien entregue el producto al vendedor en el momento de la compra de un produ cto nuevo equivalente. Atención: las normas locales pueden prever sanciones pesadas en caso de eliminación abusiva de este producto.

GARAN

GARANGARAN

GARANTTTTÍÍÍÍAAAA

1. GARANTÍA

1. GARANTÍA 1. GARANTÍA

1. GARANTÍA ScreenResearch garantiza que el produ cto fabricado no presentará defectos d e fabricación en materiales ni elabora ciones, segú

n los términos y condiciones que se indican a continuación. Las

telas de proyección y los conto rnos están garantizados durante un periodo de cinco (5) años a partir de la fecha de la factura original. Los motores, mandos de motor, tel

emandos y hardware de montaje están

garantizados durante tres (3) años a partir de la fecha de la factura original.

2.CONDICIONES Y

2.CONDICIONES Y2.CONDICIONES Y

2.CONDICIONES Y LIMITAC IONES

LIMITACIONES LIMITACIONES

LIMITACIONES La presente Garant ía está sujeta a las s iguientes condiciones y limitaciones. La garantía será nula e inaplicable si el produ

cto hubiera sido utilizado o manipulado no en

conformidad con el manual de instrucciones incluido en l a confección del prod ucto, si resultara alterado o hubiera sido utilizado de forma inapropiad a, si se presentara dañado por accidente o negl

igencia

durante su t ransporte o si el defe cto fuera debido a re paraciones o manipulaciones efectuadas por p arte de personal no a uto

rizado. El produc to deberá ser instalado por un profesional debidamente

autorizado por ScreenReasearch y el mantenimiento deberá efectuarse tal como se indica en el manual.

3.DEVOLUCIONES

3.DEVOLUCIONES3.DEVOLUCIONES

3.DEVOLUCIONES Ningún producto podrá ser acepta do sin autorización escrita (RMA) de

ScreenResearch. El producto debe rá ser devuelto embalado en su confección original o eq uivalente, con el fin de

evitar que se produzcan daños durante el transporte. El producto deberá ser embalado y de vuelto a ScreenResearch o a un centro de reparació n au

torizado, por cuenta del cliente. Los gastos de entrega del

producto correrán por cuenta de ScreenResearch. Deberá acompañarse con el producto devuelto una descripción escrita del defecto y una fotocopia del recibo original de com pra. Dicho recibo deberá i

ncluir

claramente el modelo y número de serie, la fecha de compra, el nombre y dirección del comprador y del r evendedor autorizado,

así como el precio que hubiera pagado el comprador. ScreenR esearch se

reserva el derecho de modificar el d iseño de cualquier producto, sin obligaciones por lo que respecta a productos fabric ados anteriormente; asimismo podrá modificar los precios y l

as características técnicas

de cualquier producto, sin previo aviso u obligación ante ninguna persona.

4.SOLUCIONES

4.SOLUCIONES4.SOLUCIONES

4.SOLUCIONES En caso de que el pr oducto no sea conforme a la garantía anterior, el comprador podrá optar únicamente, en virtud d e esta Garantía Limitada,

por devolver el producto a ScreenResearch o a

un Centro de Asistencia autorizado. La no c onformidad será rectificada sin gastos adicionales de mano de obra o de componentes.

5.LÍMITE PARA E L COMPRADOR DE ORIGEN

5.LÍMITE PARA E L COMPRADOR DE ORIGEN5.LÍMITE PARA EL COMPRADOR DE ORIGEN

5.LÍMITE PARA E L COMPRADOR DE ORIGEN Esta garantía podrá utilizarla exclusiv amente el comprador de origen del producto garantizado y no podrá ser cedida a ningu no

de los sucesivo s compradores del

producto.

6.VAR

6.VAR6.VAR

6.VARIOS

IOSIOS

IOS Todas las garantías implícitas relativas a productos de ScreenResearch se l imitan al periodo de duración de la p resente garan

tía. La garantía no cubre eventuales daño s directos o indirectos.

Algunos estados o países no permiten limitaciones en la duración de una garantía impl ícita o la exclusión o la limitación de daños accidentales o subsiguientes; por tanto, dichas limitac

iones o exclu siones

podrían no ser aplicables. Esta garantía oto rga derechos legales específicos, pudiendo disfrutarse además otros derechos que podr ían variar en los diferentes estados o países.

7.COMUNICACIONES

7.COMUNICACIONES7.COMUNICACIONES

7.COMUNICACIONES Por lo que respecta a la garantía limitada mencionada anteriormente, Ud. podrá enviar sus comunicaciones a l revendedor autorizado de ScreenResearch.

8. SOPORTE DE GARANTÍA GE

8. SOPORTE DE GARANTÍA GE8. SOPORTE DE GARANTÍA GE

8. SOPORTE DE GARANTÍA GESTIONA DO POR DIST RIBUIDORES AUTORIZADOS

STIONADO POR DISTRIBUIDORES AUTORIZADOSSTIONADO POR DISTRIBUIDORES AUTORIZADOS

STIONADO POR DISTRIBUIDORES AUTORIZADOS

ScreenResearch ha autorizado la distribución de sus productos en muchos países del mundo. En todos los países, el

Distribuidor importado r autorizado responde de la asistencia, durante el period o de garantía, de los p

roductos vendidos en cada uno de los países. Deberá solicitar la garantía al revendedor importador o al

distribuidor que le haya vendido el pr oducto.

Page 22

POLSKI - Instrukcja obsługi dla ekranów

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

01 01

01 WSTEP

WSTEPWSTEP

WSTEP

Niniejszy podręcznik stanowi część skła dową produktu, a jego przeczytanie i zrozumienie mają podstawowe znaczenie dla zachowan ia bezpieczeństwa. Zostały w nim opisane zasady i sposoby użytkowania, pozwalające klien towi na właściwe i bezpieczne korzystanie z ekranu. Podręcznik powinien zawsze znajdować się w pobliżu produktu, należy przechowywać go w miejscu gwarantującym nie zniszczenie oraz łatwo dostępnym dla osób upoważnionych. Każdy użytkownik ekranu jest odpow iedzialny za przechowywanie podręcznika. Użytkownik jest również odpowiedzialny za kontrolę dzia łania ekranu oraz za naprawy lub wymiany części podlegających zużyciu, mogących spow odować uszkodzenia. Rysunki zawarte w podręczniku mają za zadanie opisać w sposób szczegółowy funkcje, charakterystykę lub procedury. Rysunki mogą róż nić się z zależności od przedstawionego modelu, nie powoduje to jednak zmiany opisowego z naczenia rysunku.

02 02

02 OGÓLNA CHARAKTERYSTYKA PRODUKTU

OGÓLNA CHARAKTERYSTYKA PRODUKTUOGÓLNA CHARAKTERYSTYKA PRODUKTU

OGÓLNA CHARAKTERYSTYKA PRODUKTU

Ekran projekcyjny jest wytwarzany zgod nie z przepisami następujących dyrektyw CE:: - 2006-95-CE LDV Niskiego napięcia

- 2004-108-CE EMC Zgodności elekt romagnetycznej

- 1999-05-CE R&TTE aparatury radiowej i terminali telekomunikacyjnych

- 2005-32-CE dotyczącą Ekoprojektu dla produktów wykorzystujących energię

- 2011-65-CE ROHS Ograniczenie stosowa nia niektórych niebezpiecznych substancji

- 2002-96-CE RAEE w sprawie utylizac ji zużytego sprzętu elektrycznego

- 2001-95-CE Ogólne bezpieczeństwo produktów

Ekran opisany w niniejszym podręcznik u musi być stosowany wyłącznie jako wsparcie dla projekcji wideo. Wszelkie inne użcie jest niez godne oraz nie jest objęte treścią niniejszego podręcznika. Ekran posiada jedną lub więcej tkanin projekcyjnych z plastycznego PVC nie za wierających kadmu lub z impregnowanego wł ókna szklanego impregnowanego plastycz

nym PVC, k ażda tkanina może być

sklasyfikowana w następujący sposób:

- M1 lub M2 zgodnie z r egulacjami francuzkimi (LNE Laboratoire national de m étrologie et d’essais – SME Centre de recherches du Bouchet -

WARRINGTONFIRE GENT La boratoire de métrologie et

d’essais – IFTH Laboratoire accreditè ) ,

- B1 lub B2 zgodnie z regulacjami niemieckimi (LNE Laboratoire national de métrologie et d’essais – SME Centre de recherches du Bouchet -

WARRINGTONFIRE GENT Laboratoire national de

métrologie et d’essais),

- UL94HB zgodnie z regulacjami am erykańskimi (THE GOVMARK Organization, Inc.).

Ponieważ nie istnieje jeszcze ha rmonizacja na poziomie europejskim pomiędzy różnymi krajowymi norm ami klasyfikacji trudnopalności, wyjaśniamy, że francuska

klasa M1 odpowiada materiałom n iepalnym a

klasyfikacja M2 materiałom nie łatwopaln .

03 ROZPAKOWANIE EKRANU I PRZEMIESZCZANIE PRODUKTU

03 ROZPAKOWANIE EKRANU I PRZEMIESZCZANIE PRODUKTU03 ROZPAKOWANIE EKRANU I PRZEMIESZCZANIE PRODUKTU

03 ROZPAKOWANIE EKRANU I PRZEMIESZCZANIE PRODUKTU

Należy upewnić się, że żaden z elemen tów ekranu nie został uszkodzony podczas transportu. W razie wystąpienia anomalii należy naty chmiast zawiadomić o tym fakcie sprzedawcę. Sprawdzić czy w opakowaniu znajduje się całość wyposa żenia opisanego w instrukcji, odpowiednio dla danego typu ekranu.

(2) pręty gwintowane M8, szt. 8

-(3) Przekładka M8x30, szt. 4

-(4) Podkładka, szt. 4

-(5) Nakrętka M8, szt. 4

-(6) Blokada gwintu M8, szt. 4

-(7) Podstawa M8, szt. 4

-(8) Zatyczka Ceeling, szt. 2

-(9) Plastikowy klucz sześciokątny, szt. 1

-(10) przełącznik jednobiegunowy, szt. 1

-(11) nadajnik radiowy (do ekranów w wer sji z wbudowanym sterowaniem radiowym), szt. 1

- instrukcja obsługi, szt. 1 (nie zawiera wkrętów i kołków rozporowych do ścian)

UWAGA

UWAGAUWAGA

UWAGA do otwierania opakowania nie należy używać nożyków czy innych ostrych narzędzi. Stosować zawsze rękawice ochronne podc zas otwierania i instalacji czy przenoszenia produktu. Produkt należy przenosić czy instalować minimum w d wie lub cztery osoby, w zależności od ciężaru ekranu (wartości odnośnie dopuszczalnego ciężaru na oso bę to: 25kg mężczyzna - 15kg kobieta). W przypadku większych ciężarów zaleca się stosowanie odpowi ednich urządzeń do podnoszenia ładunków.

04 04

04 OGÓLNE NORMY BEZPIECZEŃSTWA

OGÓLNE NORMY BEZPIECZEŃSTWAOGÓLNE NORMY BEZPIECZEŃSTWA

OGÓLNE NORMY BEZPIECZEŃSTWA

Przed rozpoczęciem użytkowania produktu oraz wykonaniem jakichkolwiek czynności konserwacyjnych upewnić się, że informacje zawarte w tym podręczniku zostały przeczytane i dobrze zrozumiane. Sprawdzać przed rozpoczęciem i podczas użytkowania czy ekran nie powoduje powstawania niebezpiecznych sytuacji. Zakaz instalacji ekranów projekcyjnych nad ciągami komunikacyjnymi. Nie demontować, nie usuwać i nie uszkadzać żadnego elementu lub części ekranu. Nie wykonywać nigdy czynności naprawczych przy załączonym silniku ekranu (dla zwiększenia bezpieczeństwa odłączyć od zasilania). Zabrania się używania produktu przez dzieci. Absolutnie zabrania się dziecion zbliżania do ekranu podczas jego funkcjonowania. Każdy ekran posiada gwarancję, której ważność zależy od rzeczywistego stosowania się do instrukcji zawartych w tym podręczniku i postępowania zgodnie z nimi. UWAGA:

UWAGA:UWAGA:

UWAGA: Błędna instalacja może zagrażać bezpieczeństwu osób, które używają ekran. Producent nie ponosi odpowiedzialności za szkody materialne i uszczerbki na zdrowiu osób spowodowane błędną instalacją, nieodpowiednim użytkowaniem ekranu, złą lub niewystarczającą konserwacją. Producent nie ponosi odpowiedzialności za problemy spowodowane błędami przy instalacji. Instalacja ekranu, połączenia elektryczne oraz kontrola w wypadku złego funkcjonowania automatycznego zwijania powinny być wykonywane przez autoryzowanego sprzedawcę lub przez przeszkolony personel, znający niebezpieczeństwa, jakie może spowodować prąd elektryczny. Nie wolno wymieniać przewodu zasilania. Jeśli przewód jest uszkodzony ekran musi być wymieniony. Naruszenie wyłączników krańcowych lub przerwanie plomby umieszczonej powyżej otworów powoduje utratę gwarancji. W wypadku konieczności wyjaśnień prosimy o skontaktowanie się z naszym biurem technicznym. PO ZAKOŃCZENIU MONTAŻU EKRANU NA LISTWACH NIEZBĘDNE JEST SKONTROLOWANIE DOKŁADNOŚCI USTAWIENIA W POZIOMIE PRZED ROZPOCZĘCIEM UŻYTKOWANIA.

Page 23

POLSKI - Instrukcja obsługi dla ekranów

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

05 05

05 OSTRZEŻENIA I UWAGI DO UŻYTKOWANIA

OSTRZEŻENIA I UWAGI DO UŻYTKOWANIA OSTRZEŻENIA I UWAGI DO UŻYTKOWANIA

OSTRZEŻENIA I UWAGI DO UŻYTKOWANIA

Ekrany dedykowane są do zastosowań w pomieszczeniach o normalnych warunkach temperatury (20 - 25 °C) i wilgotności. Szczególną ostrożność należy zachować przy zastosowaniu na zewnątrz, przede wszystkim w odniesieniu do temperatur i zapylenia. Wystawienie na temperatury powyżej 50 °C może spowodować stałe odkształcenie powierzchni ekranu lub odklejenie się materiału projekcyjnego od rolki zwijania. Dla uniknięcia żółknięcia ekranu, nie należy wystawiać go przez dłuższy czas na działanie promieni słonecznych (należy sprawdzać także czy z powodu działania takich promieni, ekran nie osiąga poziomów temperatur wskazanych powyżej). Ponieważ materiał, z którego wykonana jest powierzchnia projekcyjna (PVC) może w łatwy sposób zostać naładowany elektrostatycznie, nadmierne zapylenie otoczenia spowodować może obniżenie właściwości optycznych ekranu, co związane jest z odkładaniem się pyłów przyciąganych elektrostatycznie (patrz także: czyszczenie ekranu projekcyjnego). UWAGA:

UWAGA:UWAGA:

UWAGA: Nie wymuszać ręcznego wysuwania ekranu ponieważ mogłoby to spowodować uszkodzenie silnika lub oderwanie kasety od elementów montażowych. Nie pozwalać dzieciom bawić się stałymi urządzeniami sterującymi. Pilot przechowywać w miejscu niedostępnym dla dzieci. Obserwować ekran gdy znajduje się w ruchu dopilnowując, aby nikt nie zbliżał się do ekranu dopóki nie zostanie on całkowicie zamknięty. Zabrania się blokować, zatrzymywać czy wymuszać ruch ekranu, przytrzymywać się lub zawieszać, dołączać lub instalować jakiekolwiek przedmioty na ekranie lub na tylnej jego części, modyfikować konstrukcję ekranu; zachowania takie mogą spowodować uszkodzenia sytemu zwijania, co z kolei mogłoby sprowokować niebezpieczeństwo dla osób czy przedmiotów.

06 06

06 CZYSZCZENIE I KONSERWACJA

CZYSZCZENIE I KONSERWACJACZYSZCZENIE I KONSERWACJA

CZYSZCZENIE I KONSERWACJA

Ekran oraz tkaniny projekcyjne stosowane na ekranach są wykonane z materiałów delikatnych, należy więc zachować szczególną ostrożność przy ich czyszczeniu, wykonując te czynności w następujący sposób: Nigdy nie używać rozpuszczalników, produktów chemicznych, ściernych czy też zaostrzon ych przyrządów do czyszczenia powierzchni. Unikać wszelkiego kontaktu z innymi materiałami (lakiery, tusz itp.), ponieważ usunięcie ich z tkaniny może okazać się niemożliwe. TKANINY PROJEKCYJNE CL

TKANINY PROJEKCYJNE CLTKANINY PROJEKCYJNE CL

TKANINY PROJEKCYJNE CLEARPIX

EARPIXEARPIX

EARPIX: Stosować miękką, czystą, wilgotną ściereczkę, wykonując ruchy poczynając od środka powierzchni projekcyjnej w kierunku na zewną trz. Możliwe jest używanie szczotki zamontowanej na odkurzaczu, ale wyłącznie wtedy, gdy jej włosie jest miękkie i dokładnie oczyszczone. TKANINY PROJEKCYJNE

TKANINY PROJEKCYJNE TKANINY PROJEKCYJNE

TKANINY PROJEKCYJNE SOLIDPIX, MULTIPI X,

SOLIDPIX, MULTIPIX,SOLIDPIX, MULTIPIX,

SOLIDPIX, MULTIPIX,: Do czyszczenia materiału projekcyjnego stosować miękką, czystą , wilgotną ściereczkę, ewentualnie w połączeniu z detergentami na bazie obojętnej lub alkoholu. Ponieważ po oczyszczeniu ekran z powodu tarcia ściereczki może naładować się prądem statycznym, doradza się przetrzeć mat eriał czystą ściereczką nasączoną płynem antystatycznym, dla uniknięcia ponownego przyciągania pyłów. Okresowo kontrolować system mocujący i połączenia e lektryczne TKANINY PRO

TKANINY PROTKANINY PRO

TKANINY PROJEKCYJNE SILVERPIX

JEKCYJNE SILVERPIX JEKCYJNE SILVERPIX

JEKCYJNE SILVERPIX obowiązkowe jest przeczytanie instrukcji dołączonych ekran tkaniny

PROFILE

PROFILE PROFILE

PROFILE Do czyszczenia profilu stosować miękką, czystą ściereczkę lub szczotki z miękkim i antystatycznym włosiem PROFILE RAMY z WELURU

PROFILE RAMY z WELURUPROFILE RAMY z WELURU

PROFILE RAMY z WELURU: Do czyszczenia profilu stosować miękką, czystą ściereczkę lub sz czotki z miękkim i antystatycz nym włosiem. Możliwe jest używanie szczotki zamontowanej na odkurza czu, ale wyłącznie wtedy, gdy jej włosie jest miękkie i dokładnie oczyszczone. KONSTRUKCJA i L ISTWY MONTAŻOWE:

KONSTRUKCJA i L ISTWY MONTAŻOWE:KONSTRUKCJA i LIS TWY MONTAŻOWE:

KONSTRUKCJA i L ISTWY MONTAŻOWE: Niezbędne jest okresowe kontrolowania stanu produ ktu oraz wy trzymałości listew montażowych. W przypadku pojawienia się odkształceń , rozdarć lub konstrukcyjnych uszkodzeń listew, wkrętów czy komponen tów produktu należy nieodzownie zabezpieczyć okoliczną strefę dla uniknięcia wszelkich szkód czy zagrożeń d la osób i przedmiotów. Następnie trzeba p odjąć

działania mające na celu natychmiastową wymianę uszkodzonej części i naprawę produktu.

07 07

07 INSTRUKCJA INSTALACJI

INSTRUKCJA INSTALACJIINSTRUKCJA INSTALACJI

INSTRUKCJA INSTALACJI

UWAGA:

UWAGA:UWAGA:

UWAGA: Do instalacji ekranu należy zastosować wkręty i kołki rozporowe odpowiednie dla ciężaru i rodzaju ściany lub sufitu, na jakich zamierzamy zamontować elementy mocujące. Przed rozpoczęciem montażu wybrać rodzaj kołków lub mocowania zgodnie z następującym schematem:

Ekran o szerokości do cm

Ekran o szerokości do cmEkran o szerokości do cm

Ekran o szerokości do cm

160

160160

160

200

200200

200

250

250250

250

300

300300

300

360

360360

360

410

410410

410

520

520520

520

620

620620

620

Całkowity ciężar jaki należy przewidzieć

Całkowity ciężar jaki należy przewidziećCałkowity ciężar jaki należy przewidzieć

Całkowity ciężar jaki należy przewidzieć

Kg 20

Kg 20Kg 20

Kg 20

Kg 25

Kg 25Kg 25

Kg 25

Kg 30

Kg 30Kg 30

Kg 30

Kg 35

Kg 35Kg 35

Kg 35

Kg 45

Kg 45Kg 45

Kg 45

Kg 50

Kg 50Kg 50

Kg 50

Kg 100

Kg 100Kg 100

Kg 100

Kg 150

Kg 150Kg 150

Kg 150

1. Przygotować otwór na ekran, zgodnie z opisem na rysunku 1.

2. Zamontować listwy mocujące, zgodnie z opisem na rysunku 2, zachowując odległości wskazane na rysunku 1.

3. Instalować ekran zgodnie z opisem na rysunkach (od 3 do 7) na następnej stronie.

4. Wysunąć ekran na 10 cm upewniając się, czy nie została zablokowana tylnej jego część oraz usunąć blokady zabezpieczające, następnie zamknąć ekran zgodnie z opisem na rysunkach 8 i 9.

5. Zakończyć instalację zakładając zatyczki, jak na rysunkach 10 i 11.

Page 24

POLSKI - Instrukcja obsługi dla ekranów

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

09 09

09 CHARAKTERYSTYKA

CHARAKTERYSTYKACHARAKTERYSTYKA

CHARAKTERYSTYKA SILNIKA

SILNIKA SILNIKA

SILNIKA –––– DANE TECHNICZNE

DANE TECHNICZNE DANE TECHNICZNE

DANE TECHNICZNE –––– POŁĄCZENIE ELEKTRYCZNE

POŁĄCZENIE ELEKTRYCZNEPOŁĄCZENIE ELEKTRYCZNE

POŁĄCZENIE ELEKTRYCZNE

Typ zainstalowanego w produkcie silnika opisany jest na etykiecie posiadającej oznakowanie CE, a znajdującej się na każdym produkcie. W trakcie otwierania opakowania należy skontrolować etykietę i ustalić rodzaj silnika, aby wykonać poprawną instalację i prawidłowe okablowanie. W przypadku, kiedy moc silnika nie odpowiada mocy linii elektrycznej w miejscu instalacji urządzenia, prosimy o skontaktowanie się z elektrykiem i wyposażenie we właściwy transformator prądu i częstotliwości.

POŁĄCZENIE ELEKTRYCZNE

POŁĄCZENIE ELEKTRYCZNEPOŁĄCZENIE ELEKTRYCZNE

POŁĄCZENIE ELEKTRYCZNE: Okablowanie elektryczne musi respektować obowiązujące normy CEI. Norma CEI EN 60335-1 p rzewiduje w sieci zasilania urządzenie rozłączające wielobiegunowe, o szerokości otwarcia styków co najmniej 3 mm. Do sterowania ekranu używać jedynie przełącznik dostarczony z ekranem, lub inny odpowiednik, zgodnie ze wskazówkami schematu połączeń na Rys. 4 ( jeśli silnik zamontowany jest po lewej stronie należy odwrócić kolory przewodów w następujący sposób: w dół = brązowy, w górę = czarny). Przełącznik powinien zostać zamontowany w widocznym miejscu, na wysokości pomiędzy 1.5 a 1.8 m od podłogi. Podłącznie przewodów do przełącznika znajdującego się na wyposażeniu wykonać należy usuwając przednie klawisze, uzyskując w ten sposób dostęp do przycisków zał./wył.

UWAGA:

UWAGA:UWAGA:

UWAGA:

Właściwe wykonanie połączeń elektrycznych, zgodnie ze sztuką i w zachowaniu obowiązujących norm prawnych, jest

istotne dla zabezpieczenia przed wypadkami oraz właściwego i niezmiennego działania ekranu.

Przed wykonaniem jakichkolwiek czynności w instalacji elektrycznej, upewnić się, że napięcie zostało odłączone.

Silnik ekranów wyposażonych w kasetę umieszczony jest po prawej stronie ekranu patrząc od jego frontu (na

zamówienie możliwe jest umieszczenie silnika po stronie lewej). Nie podłączać nigdy dwóch lub więcej silników do

jednego przełącznika bez sterowania połączonego lub dwóch przełączników przy tym samym silniku.

Somfy

Somfy Somfy

Somfy 230V 50Hz

230V 50Hz230V 50Hz

230V 50Hz

Dane techniczne silnika

Dane techniczne silnikaDane techniczne silnika

Dane techniczne silnika

Częstotliwość: ~Hz50

Moc: 90W

Moment obrotowy: 6Nm

Prędkość: 12Rpm

Maksymalna liczba cykli: 2

Długość przewodu: 3m

Wytrzymałość mechaniczna:

zgodnie z normą EN14202

Temperatura pracy:

od –20 do +55 °C

Połączenia dla każdego silnika:

Połączenia dla każdego silnika:Połączenia dla każdego silnika:

Połączenia dla każdego silnika:



Niebiesky (Wspòlny)



Brazowy (Gorà)



Czamy (Dol)



Żółto-zielony (Uziemienie

230V)

Somfy

SomfySomfy

Somfy120V 60Hz

120V 60Hz120V 60Hz

120V 60Hz

Dane techniczne silnika

Dane techniczne silnikaDane techniczne silnika

Dane techniczne silnika

Częstotliwość: ~Hz60

Moc: 80W

Moment obrotowy: 88.in.lb

Prędkość: 14r/min

Maksymalna liczba cykli: 2

Długość przewodu: 3m

Wytrzymałość mechaniczna:

zgodnie z normą EN14202

Temperatura pracy:

od –20 do +55 °C

Połączenia dla każdego silnika:

Połączenia dla każdego silnika:Połączenia dla każdego silnika:

Połączenia dla każdego silnika:



Bialy(Wspòlny)



Czamy (Dol)



Czerwony (Gorà)



Żółto-zielony (Uziemienie

120V)

PODŁĄCZENIE ELEKTRYCZNE:

PODŁĄCZENIE ELEKTRYCZNE:PODŁĄCZENIE ELEKTRYCZNE:

PODŁĄCZENIE ELEKTRYCZNE:

Okablowanie elektryczne musi respektować obowiązujące normy WE. Norma WE EN 60335-1 przewiduje w sieci zasilania istnienie wielobiegunowego urządzenia

rozłączającego, o szerokości otwarcia styków co najmniej 3 mm dla każdego silnika (z wyłączeniem wtyczki itp.). W razie potrzeby to urządzenie zapewnia bezpieczne

i szybkie odcięcie źródła zasilania. Kable łączyć jak pokazano na rysunku po prawej stronie.

UWAGA:

UWAGA:UWAGA:

UWAGA:

Właściwe wykonanie połączeń elektrycznych, zgodnie ze sztuką i w zachowaniu obowiązujących norm prawnych, jest istotne dla zabezpieczenia przed wypadkami

oraz właściwego i niezmiennego działania ekranu. Przed wykonaniem jakichkolwiek czynności w instalacji elektrycznej, upewnić się, że napięcie zostało odłączone.

Silniki umieszczone są po prawej stronie ekranu patrząc od jego frontu.

Uruchamianie wykonywane jest za pomocą pilota na fale radiowe dostarczanego w standardzie.

Somfy RTS 230V 50Hz

Somfy RTS 230V 50HzSomfy RTS 230V 50Hz

Somfy RTS 230V 50Hz

Dane techniczne silnika

Dane techniczne silnikaDane techniczne silnika

Dane techniczne silnika

Częstotliwość: ~Hz50

Moc: 120W

Moment obrotowy: 10Nm

Prędkość: 17Rpm

Maksymalna liczba cykli: 2

Długość przewodu: 3m

Temperatura pracy:

od –20 do +55 °C

Częstotliwość: 433.92 MHz

Zasięg nadajnika: 150mt

Połączenia dla każdego silnika:

Połączenia dla każdego silnika:Połączenia dla każdego silnika:

Połączenia dla każdego silnika:



Brązowy (Linia 230V)



Niebieski (Faza 230V)



Żółto-zielony (Uziemienie

230V)

Page 25

POLSKI - Instrukcja obsługi dla ekranów

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

10 10

10 REGULACJA OGRANICZNIKÓW KRAŃCOWYCH EKRANÓW

REGULACJA OGRANICZNIKÓW KRAŃCOWYCH EKRANÓWREGULACJA OGRANICZNIKÓW KRAŃCOWYCH EKRANÓW

REGULACJA OGRANICZNIKÓW KRAŃCOWYCH EKRANÓW

UWAGA PRZECZYTAĆ PRZED WYKONANIEM REGULACJI

UWAGA PRZECZYTAĆ PRZED WYKONANIEM REGULACJIUWAGA PRZECZYTAĆ PRZED WYKONANIEM REGULACJI

UWAGA PRZECZYTAĆ PRZED WYKONANIEM REGULACJI Regulacje wskazane powinny być wykonywane jedynie przez upoważniony i specjalistyczny personel. P ostępowanie niezgodne z opisanymi procedurami spowodować może uszkodzenie produktu, nie uznawane w ramach gwarancji. OSTRZEŻENIE “GÓRNY OGRANICZNIK KRAŃCOWY POWINIEN BYĆ ZAWSZE USTAWIONY 2mm OD KASETY” patrz rysunek po lewej st ronie. Ogranicznik krańcowy wyregulowany jest w taki sposób, aby materiał projekcyjny pozostawał zawinięty na rolce co najmniej na 1,5 obrotu, d la uniknięcia jego oderwania. Szczególnej uwagi wymaga regulacja ogranicznika wykonywana w celu rozwijania materiału projekcyjnego poza wymiar ustawiony fabrycznie. Niewłaściwa regulacja ograniczników może spowodować:

-Oderwanie materiału projekcyjnego od rolki

-Zwijanie materiału projekcyjnego w odwrotnym kierunku uszkadzające gładkość powierzchni projekcyjnej i mechanizm zwijania.

-Zniszczenie zgrzewu przy czarnej ramce, w dole (ekrany z ramką).

-Przeciążenie silnika z możliwym uszkodzeniem oraz uruchomienie oporu termicznego znajdującego s ię w silniku.

-Nadmierne zawinięcie systemu tarowania ograniczników krańcowych i w konsekwencji zniszczenie części mechaniczne j. GWARANCJA Przypomina się operatorom, że w przypadku naruszenia plomb zabezpieczających i uszkodzeń spowo dowanych błędną regulacją, wszelkie naprawy wykonywane będą poza gwarancją.

--W celu odblokowania ustawień wyłączników krańcowych wcisnąć przyciski Biały i Żółty, jak pokazano na rysunku.



- W celu ustawienia dolnego wyłącznika krańcowego należy wysunąć powierzchnię projekcyjną do żądanej

wysokości, po czym zwolnić przycisk Żółty



- W celu ustawienia górnego wyłącznika krańcowego należy zwinąć

powierzchnię

projekcyjną do żądanej pozycji, po czym zwolnić przycisk Biały

USUWANIE ZUŻYTEGO PRODUKTU

USUWANIE ZUŻYTEGO PRODUKTUUSUWANIE ZUŻYTEGO PRODUKTU

USUWANIE ZUŻYTEGO PRODUKTU

Podobnie jak w przypa dku czynności instalacyjnych, również czynności wykonywane n a zakończenie pracy tego produktu przy jego usuw aniu powinny być zrealizowane przez wyspecjalizowany personel. Produkt skonstruowany został z różnych materiałów: niektóre z nich mogą zostać poddane recyklingowi, inne muszą być usunięte. Nale ży zasięgnąć informacji o sposobach recyklingu oraz u suwania odpadów, przewidzianych przez prawo obowiązujące w danym kraju i dla danej kategorii produktu. Zabronione jest usuwanie produktu do domowych odpadów, co pokazuje symbo l zamieszczony obok. Należy więc segregować odpady przy usuwaniu produktu, zgodnie z metodami przewidzianymi przez prawo obowiązują ce w danym kraju albo przekazać produkt sprz edawcy w momencie zakupu nowego. Uwaga: miejscowe regulacje prawne mogą przewidywać poważne sankcje w wypadku usuwania produktu w sposób zakazany prawem.

GWARANCJA

GWARANCJAGWARANCJA

GWARANCJA

1. OGRANICZONA GWARANCJA

1. OGRANICZONA GWARANCJA1. OGRAN ICZONA GWARANCJA

1. OGRANICZONA GWARANCJA Scr een Research gwarantuje, że niniejszy produkt jest wolny od materiałowych i wykonawczych wad p rodukcyjnych zgodnie z warunkami określonymi w niniejszej gwarancji. Materiał powierzchni oraz rama są objęte pięcioletnią (5) gwarancją począwszy od daty otrzymania faktury przez oryginalnego nabywcę. Si lniki, kontrolery silników, urządzenia zdalnego sterowania oraz powiązane części montażowe są obję te trzyletnią (3) gwarancją począwszy od daty otrzymania faktury przez oryginalnego nabywcę.

2. WARUNKI I OGRANICZENIA

2. WARUNKI I OGRANICZENIA2. WARUNKI I OGRANIC ZENIA

2. WARUNKI I OGRANICZENIA Ni niejsza Gwarancja podlega ograniczeniom wyszczególnionym poniżej. Niniejsza Gwarancja trac i ważność w przypadku, gdy produkt był wykorzystywany lub obsługiwany w sposób niezgodny ze wskazówkami zaw artymi w instrukcji obsługi, używany niewłaściwie, uszkodzony w wyniku wypadku, zaniedbania lu b podczas przewozu, albo gdy wada jest wynikiem naprawy lub modyfikacji produktu przez podmiot i nny niż Screen Research lub autoryzowany przez Screen Research punkt dystrybucji lub mo ntażu. Instalacji produktu powinien dokonać autoryzowany przez Screen

Research sprzedawca lub punkt montażowy, konserwacja produktu powinna być przeprowadzana w sposób zgodny z pisemnymi wskazówkami.

3. ZWROTY

3. ZWROTY3. ZW ROTY

3. ZWROTY Nie przyjmuje się zwrotów produktu bez uprzedniej pisemnej autoryzacji przez Screen Research. Produkt pow inien być umieszczony w oryginalnym o pakowaniu, wraz z oryginalną zawartością, lub w opakowaniu równie dobrze zabezpieczo nym, tak aby uniknąć uszkodzeń w trakcie transportu. Produkt w opakowaniu nal eży zwrócić do Screen Research bądź do autory zowanego centrum serwisowego Screen Research. Użytkownik jest odpowiedzia lny za dokonanie zwrotu i ponosi jego koszt. Screen Research dokona opłaty za przesyłkę zwro tną wybranego rodzaju. DO ZWRÓCONEGO PRODUKTU POWINIEN BYĆ DOŁĄCZONY PISEMNY OPIS WADY ORAZ KSEROKOPIA ORYGINALNEGO DOWODU ZAKUPU. Dowód zakupu powinien w sposób wyraźn y wskazywać model, datę zakupu, nazwisko i adres nabywcy oraz autoryzowanego sprzedawcy, a także cenę n abycia. Screen Research zastrzega sobie prawo modyfikacji konstrukcji dowolnego produ ktu bez uprzedzenia i bez zobowiązań wobec nabywców uprzednio wyprodukowanych produktów, a także do zmiany cen lub specyfikacji dowolnego produktu.

4. ŚRODKI NAPRAWCZE

4. ŚRODKI NAPRAWCZE4. ŚR ODKI NAPRAWCZE

4. ŚRODKI NAPRAWCZE W okres ie obowiązywania niniejszej Ograniczonej Gwarancji, w przypadku gdy produkt nie spełn ia warunków określonych w niniejszej Gwarancji nabywca, zgodnie z niniejszą Ograniczoną Gwarancją, ma prawo w yłącznie do zwrotu produktu do Screen Research lub autoryzowanego przez Screen Research centrum s erwisowego, gdzie wada zostanie usunięta bez obciążania użytkownika kosztami robocizny i częśc i zamiennych.

5. OGRANICZENIE GWARANCJI DO ORYGINALNEGO NABYWCY

5. OGRANICZENIE GWARANCJI DO ORYGINALNEGO NABYWCY5. OGRANICZENIE GWARANCJI DO ORYGINALNEGO NABYWCY

5. OGRANICZENIE GWARANCJI DO ORYGINALNEGO NABYWCY Niniejsza Gwarancja obejmuje wyłącznie oryginalnego nabywcę o bjętego nią produktu. Nie istnieje możliwość przeniesienia jej na kolejnych nabywców produktu.

6. POSTANOWIENIA RÓŻNE

6. POSTANOWIENIA RÓŻNE6. POSTANOWIENIA RÓŻNE

6. POSTANOWIENIA RÓŻNE Wszelk ie domniemane gwarancje dotyczące produktów Screen Research ograniczone są czasem trwania niniejszej Gwarancji. Gwarancja nie obejmuje odpowiedzialności za szkody przypadkowe lub wynikowe nabywcy. Ni ektóre państwa nie dopuszczają ograniczeń terminu obowiązywania domniemanych gw arancji ani wyłączania lub ograniczania odpowiedzialności za szkody przypadkowe lub wynikowe, tym samym powyższe ograniczenia mogą nie mieć zastosowania w Państwa przypadku. Na mocy niniejszej Gwara ncji przysługują Państwu określone prawa. Dodatkowo mogą Państwu przysługiwać inne prawa w z ależności od jurysdykcji.

7. GWARANT

7. GWARANT7. GWARA NT

7. GWARANT Zapytania dotyczące ninie jszej Ograniczonej Gwarancji można kierować na następujący adres odpowiedni dla k raju zakupu:

8. WSPARCIE GWARANCYJNE AUTO RYZOWANEGO DYSTRYBUTORA

8. WSPARCIE GWARANCYJNE AUTO RYZOWANEGO DYSTRYBUTORA8. WSPARCIE GWARANCYJNE AUTO RYZOWANEGO DYSTRYBUTORA

8. WSPARCIE GWARANCYJNE AUTO RYZOWANEGO DYSTRYBUTORA Screen Research dysponuje siecią autoryzowany ch dystrybutorów w wielu krajach na całym świecie. W przypadku każdego kraju autoryzowany Dystrybutor dokonujący impo rtu odpowiedzialny jest za wsparcie gwarancyjne produktów sprzedawanych w danym kraju przez takiego dystrybutora lub s przedawcę detalicznego. Serwis gwarancyjny świadczony jest przez sp rzedawcę detalicznego lub dystrybutora dokonującego importu, od którego został nabyty produ kt.

Page 26

Manual

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

5 6

Page 27

Manual

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

Page 28

Manual

Made by Adeo Screen sp.

Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Page

ADEO SCREEN Sp. Z o.o.

ADEO SCREEN Sp. Z o.o.ADEO SCREEN Sp. Z o.o.

ADEO SCREEN Sp. Z o.o.

Ul. Boleslawa Krzywoustego 31

59-500 Zlotoryja, POLAND

Phone +48 76 850 53 01

Fax + 48 76 850 53 70

EmailEmail

Emailssss

For commercial inquiries: [email protected]

For technical inquiries: [email protected]

Adeo Screen products are covered by one or more of the following patents:

No. 08.02361 (France); No. 09.03989 (France); No. 167.61.72 (Europe); No. 167.75.55 (Europe); No. EP 2277083 (Europe);

No. US 7 777 947-B2 (USA); No. US 7 466 483-B2 (USA); No. US 2011 043908 (USA); USPTO : 200 701 71 522 (USA);

No. 200480025260.9 (China); No. 1126/CHENP/2007 (India); No. 2006-524398 (Japan) pending;

ClearPix 2, ClearPix 4, SilverPix 3D, SilverPix 3D Sonic, MultiPix 4K, SolidPix, SolidPix Sonic, X-Mask, E-Mask, LeWing, TheaterCurve, Pi-Grip, E-Grip, StopLight, DécorMask,

TailorMade and the Screen Research logo are all trademarks of Adeo Screen.

THX is a trademark of THX Ltd.

ISF is a trademark of Imaging Science Foundation Inc..

Sivoia QED and Sivoia QS are the registered trademarks of Lutron Electronics Co., Inc..

All other trademarks are the property of their respective owners.
