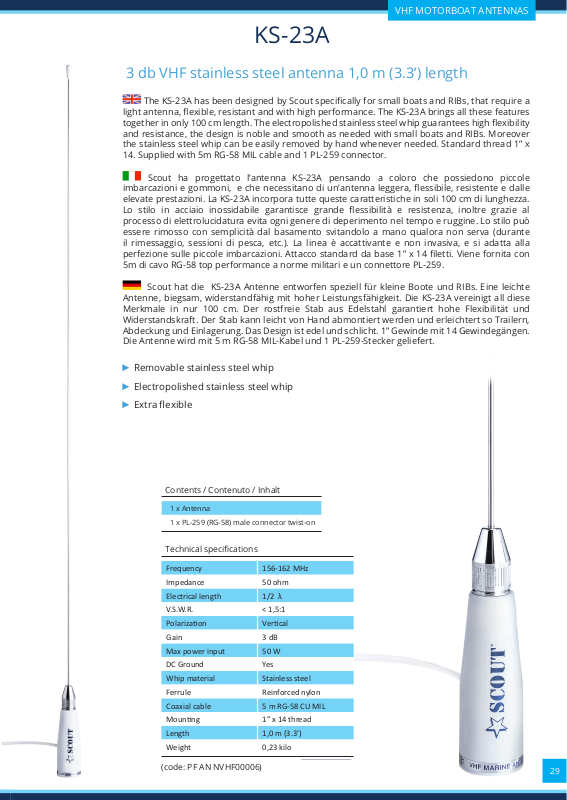

SCOUT SCKS23A User guide [it, de]

Page 1

VHF MOTORBOAT ANTENNAS

KS-23A

3 db VHF stainless steel antenna 1,0 m (3.3’) length

The KS-23A has been designed by Scout specically for small boats and RIBs, that require a light antenna, exible, resistant and with high performance. The KS-23A brings all these features together in only 100 cm length. The electropolished stainless steel whip guarantees high exibility and resistance, the design is noble and smooth as needed with small boats and RIBs. Moreover the stainless steel whip can be easily removed by hand whenever needed. Standard thread 1” x

14. Supplied with 5m RG-58 MIL cable and 1 PL-259 connector.

Scout ha progettato l’antenna KS-23A pensando a coloro che possiedono piccole imbarcazioni e gommoni, e che necessitano di un’antenna leggera, essibile, resistente e dalle elevate prestazioni. La KS-23A incorpora tutte queste caratteristiche in soli 100 cm di lunghezza. Lo stilo in acciaio inossidabile garantisce grande essibilità e resistenza, inoltre grazie al processo di elettrolucidatura evita ogni genere di deperimento nel tempo e ruggine. Lo stilo può essere rimosso con semplicità dal basamento svitandolo a mano qualora non serva (durante il rimessaggio, sessioni di pesca, etc.). La linea è accattivante e non invasiva, e si adatta alla perfezione sulle piccole imbarcazioni. Attacco standard da base 1” x 14 letti. Viene fornita con 5m di cavo RG-58 top performance a norme militari e un connettore PL-259.

Scout hat die KS-23A Antenne entworfen speziell für kleine Boote und RIBs. Eine leichte Antenne, biegsam, widerstandfähig mit hoher Leistungsfähigkeit. Die KS-23A vereinigt all diese Merkmale in nur 100 cm. Der rostfreie Stab aus Edelstahl garantiert hohe Flexibilität und Widerstandskraft. Der Stab kann leicht von Hand abmontiert werden und erleichtert so Trailern, Abdeckung und Einlagerung. Das Design ist edel und schlicht. 1” Gewinde mit 14 Gewindegängen. Die Antenne wird mit 5 m RG-58 MIL-Kabel und 1 PL-259-Stecker geliefert.

► Removable stainless steel whip

► Electropolished stainless steel whip

► Extra exible

Contents / Contenuto / Inhalt

1 x Antenna

1 x PL-259 (RG-58) male connector twist-on

Technical specications

Frequency 156-162 MHz

Impedance 50 ohm

Electrical length 1/2 λ

V.S.W.R. < 1,5:1

Polarizaon Vercal

Gain 3 dB

Max power input 50 W

DC Ground Yes

Whip material Stainless steel

Ferrule Reinforced nylon

Coaxial cable 5 m RG-58 CU MIL

Mounng 1” x 14 thread

Length 1,0 m (3.3’)

Weight 0,23 kilo

(code: PF AN NVHF00006)

5 YEAR

WARRANTY
