SCOTT SRX 190 User Manual [fr]
SX 0R19
AUTORADIO CD/MP3/WMA/SD/USB/AUX
Radio stéréo FM
RDS (Radio Data System)
Système antichoc
Fonction sourdine en mode téléphone
Puissance de sortie élevée (40WX4)
VOL
VOL
AMS
SEL
MODE
SCN RPT SHF
M2
M1
SRX 190
-10 +10
M3
M4
M6
M5
REG
TA AF PTY
SCAN
LOUD
ENTER
BAND
DISP
EQ
AUX IN
MANUEL D'UTILISATION ET INSTRUCTIONS D'INSTALLATION
TABLE DES MATIERES
TABLE DES MATIERES ..F-.................................................................................................................... ....... . 1
ACCESSOIRES . .
SECURITE .
INSTALLATION .
UTILISATION DE LA FACADE AMOVIBLE .

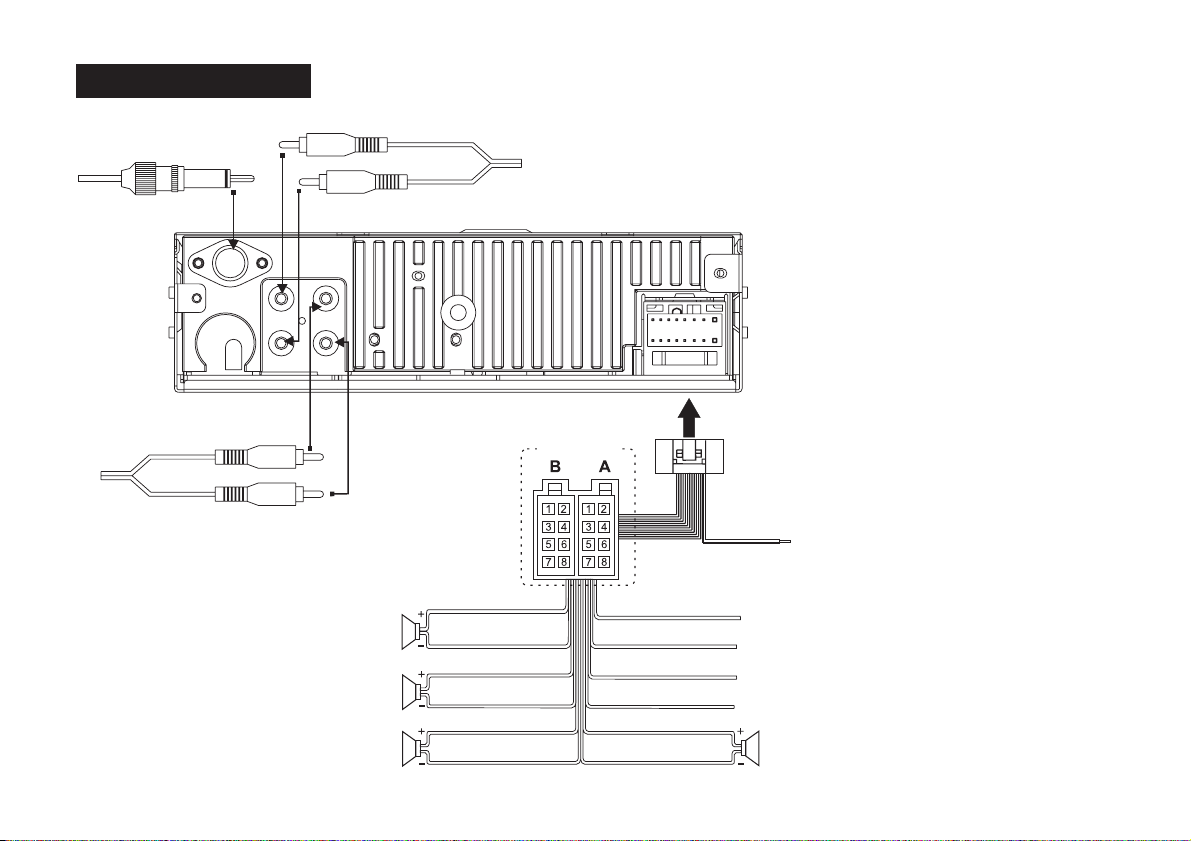

CONNEXIONS
DESCRIPTION DE L'AUTORADIO .... . F-
EMPLACEMENT DES TOUCHES ET COMMANDES .. . F-
CONSIGNES D'UTILISATION GENERALE .. F-
FONCTION RADIO ....... F-
SYSTEME RDS (RADIO DATA SYSTEM) .F-
LECTEUR CD/MP3/WMA ... .
UTILISATION DE CARTES MEMOIRE SD/MMC ........ F-19
UTILISATION DE PERIPHERIQUES USB
UTILISATION DE L'ENTREE AUXILIAIRE F-
REMARQUES SUR LES DISQUES
CARACTERISTIQUES TECHNIQUES ....
GUIDE DE DEPANNAGE
......................................................................................................... .............................. F-2
............................................................................................................................................... F-3
........................................................................................................................................ F-4
................................................................................................. . F-7
.......................................................................................................................................... F-8
.............................................................................. ...................... ... 9
.............................................................................. .. . 9
............................................................................................ ... 10
........................................................................................................................ .. 14
................................................................................................. 15
.......................................................................................................... ......... . F-17
............................................................................... .
................................................................................................. F-20
................................................................................................. 20
........................................................................................................... F-21
............................................ ...................................................... F-23
.......................................................................................................................... F-24
F-1
ACCESSOIRES
Châssis de montage
(cadre d'assemblage)
X1
Vis autotaraudeuse
X1
Connecteur ISO
X1
Cache de finition
détachable fixé sur
l'autoradio
X1
Vis
Ecrou hexagonalX1Vis de montage
X4
Boîtier de protection
X1
Barrette métallique
X1
X1
AMS
VOL
SEL
VOL
SCN RPT SHF
MODE
M2M3M4
M1
Façade amovible
F-2
Rondelle plate
Clé d'extraction
SRX190
REG
-10 +10
M6
M5
TA AF PTY
X1
SCAN
LOUD
ENTER
BAND
X1
X2
DISP
EQ
Rondelle ressort
X2
Câble adaptateur USB
1X
SR 0X19
AUTORADIOCD/MP3/WMA/SD/USB/AUX
RadiostéréoFM
RDS(RadioData System)
Systèmeantichoc
Fonctionsourdineen mode téléphone
Puissancedesortieélevée(40WX4)
SRX190
DISP
SCAN
AMS
VOL
AUX IN
VOL
MANUELD'UTILISATIONET INSTRUCTIONSD'INSTALLATION
LOUD
ENTER
BAND
SEL
MODE
EQ
REG
-10 +10
SCN RPT SHF
M6
M2M3M4M5M1
TA AF PTY
AUXIN
Manuel d'utilisation
X1
SECURITE
Cet appareil a été conçu et fabriqué de manière à garantir votre sécurité. Toutefois, une erreur d'installation ou d'utilisation
peut s'avérer dangereuse. Il est donc vivement recommandé de lire attentivement ce manuel et de respecter toutes les
consignes qu'il contient.
CONSIGNES DE SECURITE
Pour éviter tout risque de choc électrique, n'ouvrez pas l'appareil. En cas de dysfonctionnement, faites appel à un technicien
agréé et qualifié.
N'exposez pas l'appareil à l'humidité. Gardez-le à distance de toute source de liquide. Ne manipulez pas l'appareil avec des
mains humides afin d'éviter tout risque de court-circuit.
Pendant la conduite, ne réglez pas le volume à un niveau trop élevé, car vous risqueriez d'être distrait et de provoquer un
accident.
N'utilisez pas d'alcool pour nettoyer l'appareil ; utilisez uniquement un chiffon propre, sec et doux.
Si l'appareil a été exposé à des températures extrêmes ou à un environnement particulièrement humide, attendez que la
température du véhicule soit à nouveau normale avant de mettre l'appareil en marche.
N'utilisez pas l'appareil pendant une période prolongée sans faire tourner le moteur. La batterie du véhicule risquerait de se
décharger.
Avant de finaliser l'installation de l'appareil dans le tableau de bord, effectuez tout d'abord les connexions et assurez-vous du
bon fonctionnement de l'appareil.
N'utilisez que des pièces fournies avec l'appareil pour procéder à son installation.
Ne placez pas de câbles à des endroits soumis à de fortes températures afin d'éviter que leur gaine isolante ne fonde.
Lorsque vous remplacez le fusible, assurez-vous que son intensité soit conforme aux données communiquées par le
fabricant.
PRECAUTIONS D'UTILISATION
N'introduisez pas de disque rayé, déformé ou abîmé dans l'appareil. Si vous n'arrivez pas à insérer un disque dans le
compartiment, ne forcez pas.
N'introduisez jamais d'autres objets qu'un disque dans le compartiment disque (pièces de monnaie, aiguilles, etc.), car cela
risque d'endommager l'appareil ou de provoquer un court-circuit.
Utilisez uniquement des disques ronds de 12 cm de diamètre.
Si l'appareil est déconnecté de la batterie, les données sauvegardées dans la mémoire sont effacées.
Si le disque est griffé, sale, déformé ou que la qualité de l'enregistrement est médiocre, la qualité sonore lors de la lecture
sera médiocre également.
F-3
INSTALLATION
Remarques :
- Choisissez l'emplacement de votre appareil de manière à ce qu'il ne gêne pas la conduite du chauffeur.
- Avant de finaliser l'installation de votre autoradio, connectez les câbles et assurez-vous que l'appareil fonctionne
correctement.
- Consultez votre garagiste si l'installation nécessite de percer des trous ou d'effectuer d'autres travaux sur la voiture.
- Installez l'appareil de sorte qu'il ne gêne pas le conducteur dans sa conduite et ne blesse pas le passager en cas d'arrêt
brutal ou d'arrêt d'urgence.
- Si l'angle d'installation est supérieur à 30° par rapport au plan horizontal, l'appareil risque de ne pas fonctionner
correctement.
- Evitez d'installer l'appareil à un endroit exposé à des températures élevées, à la lumière directe du soleil ou à proximité
d'une source de chaleur. Evitez aussi le contact avec la poussière ou la saleté ainsi que les vibrations excessives.
Retirez les vis d'immobilisation du mécanisme CD avant d'installer l'appareil.
Avant de procéder à l'installation, enlevez les deux vis portant la mention « REMOVE SCREW ».
Retirez les vis avant
d'installer l'appareil.
Ouverture dans le tableau de bord
Cet appareil peut être installé dans toute ouverture de tableau de bord possédant les dimensions suivantes (norme DIN) :
182 mm
F-4
53 mm
Installation de l'autoradio
Veuillez d'abord tester toutes les connexions puis suivez les étapes décrites ci-dessous pour installer votre appareil.
1. Assurez-vous que le moteur est coupé et déconnectez ensuite le câble rattaché à la borne négative de la batterie de votre
véhicule.
2. Déconnectez le faisceau de fils et l'antenne.
3. Appuyez sur la touche pour retirer la façade (pour plus de détails, veuillez consulter la section «
LA FACADE AMOVIBLE
OPEN UTILISATION DE
»).
4. Poussez la partie supérieure du cache de finition vers le haut et tirez pour détacher le cache.
5. Utilisez les deux clés d'extraction pour retirer l'appareil du châssis de montage. Insérez le plus loin possible les clés
d'extraction gauche (« L ») et droite (« R ») (entailles vers le haut) dans leurs logements situés au milieu des côtés gauche et
droit de l'appareil. Retirez ensuite l'autoradio du châssis de montage.
Châssis demontage
Clé d'extraction
Cache definition
Façade
Clé d'extraction
Entaille
6. Pour monter le châssis, insérez-le dans le tableau de bord et rabattez les languettes du châssis à l'aide d'un tournevis.
Toutes les languettes ne permettent pas de maintenir le châssis dans le tableau de bord. Choisissez donc celles qui
conviendront le mieux à la taille de l'ouverture dans le tableau de bord. Pour fixer le châssis, pliez les languettes appropriées
de manière à ce qu'elles entrent bien en contact avec le tableau de bord.
Languettes
Tournevis
Tableaude bord
Châssis demontage
7. Reconnectez le faisceau de fils et l'antenne tout en vous assurant de ne pincer aucun fil ou câble.
8. Glissez l'appareil dans le châssis jusqu'à ce qu'il s'emboîte correctement.
9. Utilisez la barrette métallique fournie pour fixer l'arrière de l'autoradio. Utilisez le matériel de montage fourni (écrou
hexagonal M5mm, rondelle ressort) pour fixer une des extrémités de la barrette métallique à la vis de montage située à
F-5
l'arrière de l'appareil. Si nécessaire, pliez la barrette métallique pour qu'elle puisse entrer dans le tableau de bord. Utilisez
ensuite le matériel de montage fourni (vis autotaraudeuse (5x25mm), rondelle plate) pour fixer l'autre extrémité de la barrette
métallique à une partie métallique solide du véhicule, sous le tableau de bord.
Rondelle de
Barrette métallique
Vis demontage
ressort
Vis autotaraudeuse
Ecrou hexagonal
Rondelle plate
10. Reconnectez le câble à la borne négative de la batterie de votre véhicule. Replacez ensuite le cache de finition et installez
la façade de l'appareil (reportez vous à la section « »).
Utilisation de la façade amovible
Démontage de l'appareil
1. Assurez-vous que le moteur est coupé et déconnectez ensuite le câble rattaché à la borne négative de la batterie de votre
véhicule.
2. Appuyez sur la touche pour retirer la façade amovible.
OPEN
3. Démontez le cache de finition.
4. Insérez les deux clés d'extraction dans leurs logements situés au milieu des côtés gauche et droit de l'appareil puis retirez
l'autoradio du tableau de bord.
5. Retirez la barrette métallique éventuellement attachée à l'arrière de l'autoradio.
F-6
UTILISATION DE LA FACADE AMOVIBLE
RETRAIT DE LAFACADE
Vous pouvez retirer la façade amovible afin de prévenir le vol.
Utilisez alors le boîtier de protection fourni pour ranger la
façade et éviter de l'abîmer.
1. Appuyez sur la touche OPEN pour faire basculer la façade.
2. Poussez délicatement le côté droit de la façade vers la gauche
et retirez la façade de l'autoradio.
3. Placez la façade dans son boîtier de protection.
MISE EN PLACE DE LA FACADE
Tenez la façade à l'envers, touches vers le bas.
En la tenant par le côté droit, fixez le côté gauche de la
façade à l'autoradio, en l'insérant dans l'encoche gauche
prévue à cet effet.
Poussez ensuite délicatement la façade vers la gauche et
fixez le côté droit dans l'encoche droite.
Enfin, faites basculer la façade vers le haut pour la mettre
en place.
ToucheOPEN
Boîtier deprotection
Façade
Fig.2Fig.1
Fig.4Fig.3
Façade
2
1
F-7
