SCOTT SOLACE DISC
USER MANUAL 2016
Page 2
WWW.SCOTT-SPORTS.COM
FRANÇAISFRANÇAIS
Géométrie / Données Techniques Solace Disc . . . . . . . . . . . . . . . . 04
Informations Generales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05
Spécifications des Freins à Disc . . . . . . . . . . . . . . . . . . . . . . . . . 05
Passage de Gaines. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05
Spécifications des Axes et Moyeux . . . . . . . . . . . . . . . . . . . . . . . 06
Patte de Derailleur Arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . .07
Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08
•
CONTENU
Les modèles de la gamme Solace Disc nécessitent un réglage
précis pour chaque utilisateur afin d’assurer une sécurité et un
plaisir d’utilisation maximaux.
Tous les réglages sur ce vélo devraient être effectués auprès d’un
magasin spé cialisé ou à l’aide du présent manuel.
03 |
2016 BIKE USE R MANUAL | SOLACE DISCSOLACE DISC | 2016 BIKE USER MANUAL
| 02
Page 3

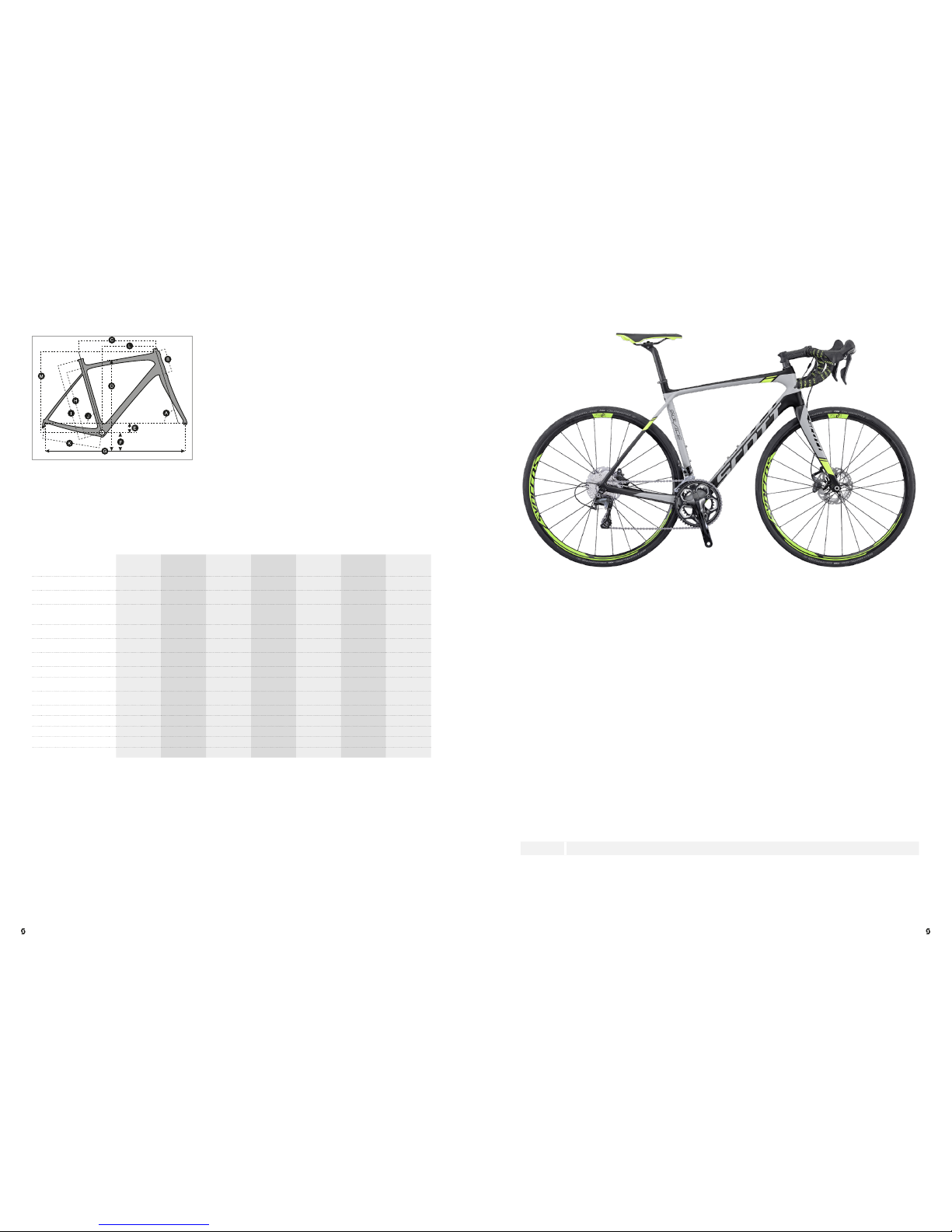

XXS /47 XS/49 S/52 M/54 L/56 XL/58 XXL /61
A
ANGLE TU BE DE
DIRECTION
70.5 ° 71.0 ° 72 .0 ° 72.5 ° 73.0 ° 73.3 ° 73.3 °
B
HAUTEUR D OUILLE DE
DIRECTION
115.0 mm 4.5 in 125.0 mm 4.9 in 145.0 mm 5.7 in 165.0 mm 6.5 in 185 .0 mm 7.3 i n 20 5.0 mm 8.1 in 225. 0 mm 8.9 in
C
LONGUEUR
HORIZONTALE TUBE
SUPÉRIEUR
505.0 mm 19.9 in 5 15.0 mm 20.3 in 530.0 mm 20.9 in 545.0 mm 21.5 in 560.0 mm 22. 0 in 575.0 mm 22.6 in 590.0 mm 23.2 in
D
HAUTEUR ENTREJAMBES
725.3 mm 28.6 in 741. 1 mm 29.2 in 76 7.5 mm 30. 2 in 78 7.5 m m 31.0 in 8 07.5 m m 31.8 in 82 7.1 mm 32.6 in 851. 4 mm 33 .5 in
E
OFFSET A XE DE
PÉDALIER
-67. 0 mm -2.6 in - 67.0 mm -2. 6 in -6 7.0 m m -2.6 in -67. 0 mm -2.6 in - 67.0 m m -2. 6 in -6 7.0 mm -2.6 in - 67. 0 mm -2 .6 in
F
HAUTEUR A XE DE
PÉDALIER
272.0 mm 10.7 in 272 .0 mm 10.7 in 272.0 mm 10 .7 in 2 72.0 mm 10.7 in 272.0 m m 1 0.7 in 2 72.0 mm 10.7 in 272.0 m m 1 0.7 in
G EMPATTEMENT
973.1 mm 38. 3 in 979.4 mm 3 8.6 in 981.2 m m 38. 6 in 986.8 mm 38.9 in 991.6 mm 3 9.0 in 999.0 mm 39.3 in 1’01 2.7 mm 39 .9 in
H
DIST. BOITI ER - MILIEU
TUBE SUPÉRIEUR
410.0 mm 16.1 i n 430.0 mm 1 6.9 in 460.0 mm 18.1 in 480.0 mm 1 8.9 in 500.0 mm 1 9.7 in 520.0 mm 20.5 i n 550.0 mm 21.7 in
I
DIST. BOITI ER - SOMMET
TUBE DE S ELLE
470.0 mm 18.5 in 490.0 mm 19 .3 in 520.0 mm 20.5 i n 540.0 mm 21 .3 in 560.0 mm 22.0 in 580.0 mm 22. 8 in 610.0 mm 24.0 i n
J ANGL E TUBE DE SELL E
75.0 ° 75. 0 ° 74.5 ° 74. 0 ° 73. 5 ° 73.1 ° 7 3.0 °
K LONGUEUR BASES
405.0 mm 15.9 in 405.0 mm 15.9 in 405.0 mm 15.9 in 405.0 mm 15.9 in 405.0 mm 15.9 in 405.0 mm 15.9 in 405.0 mm 15.9 in
L REACH
366.6 mm 14.4 in 373 .5 mm 14.7 in 3 77.3 mm 14. 9 in 381. 2 mm 15.0 in 384.6 mm 15.1 in 389.0 mm 1 5.3 in 397.0 mm 15.6 in
M STAC K
516.7 mm 20. 3 in 52 7.9 m m 20. 8 in 550. 5 mm 21. 7 in 571 .3 mm 22.5 i n 592.3 mm 23. 3 in 6 12.5 mm 24.1 in 63 1.6 mm 24.9 in
N LONGUEUR POTENCE
80.0 mm 3 .1 in 9 0.0 mm 3.5 in 110.0 mm 4.3 i n 110.0 mm 4.3 in 110.0 mm 4.3 in 120.0 mm 4.7 in 120.0 mm 4.7 in
FRANÇAISFRANÇAIS
•
GÉOMÉTRIE / DONNÉES TECHNIQUES SOLACE DISC
•
INFORMATIONS GENERALES
Le nouveau Solace Disc possè de les mêmes caractéristiques générales que le Solace en
terme de confort et de performance sur la route. Les mêmes technologies utilisées pour
le Solace ont été utilisées pour concevoir le nouveau Solace disc avec pour objectif de
meilleures performances de freinage et un plus grand confort.
Ce manuel vous informe sur les spécificités du Solace Disc.
•
SPÉCIFICATIONS DES FREINS À DISC
Le cadre et la fourche du Solace Disc sont en Flat Mount. Le diamètre du disc avant est de
140 à 160mm. Le diamètre arrière est de 140mm seulement.
•
PASSAGE DE GAINES
Les passages de gaines de dérailleurs sont internes et similaires à ceux des cadres Solace.
Les passages de durites de freins sont internes pour la fourche et le cadre sur les modèles
Solace Disc.
Numero de reference SCOTT du kit de guide-gaines:
239531 Cableguide set SolDisc >15 mec/Di2
05 |
2016 BIKE USE R MANUAL | SOLACE DISCSOLACE DISC | 2016 BIKE USER MANUAL
| 04
Page 4

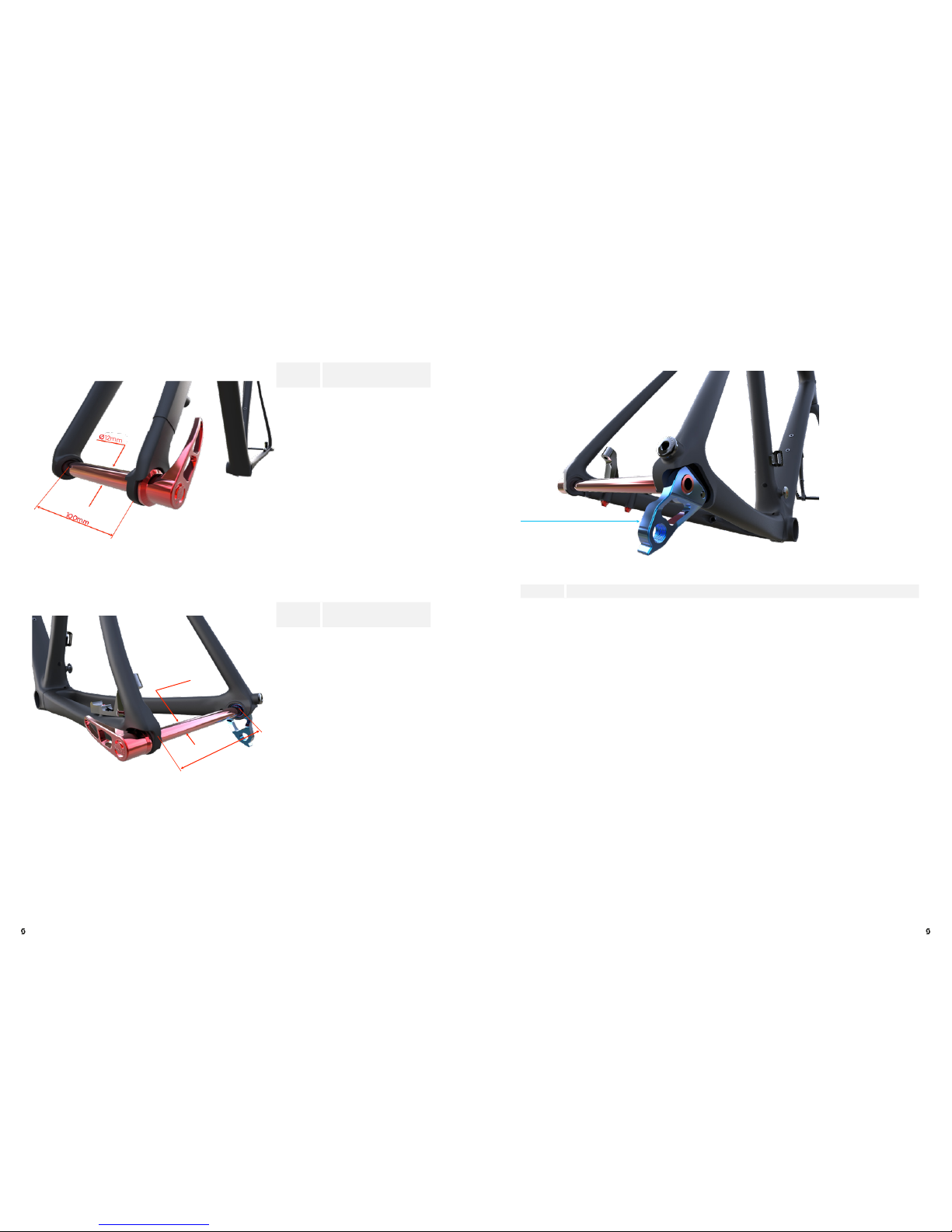

Ø12mm
142mm
Rear:
• 12mm through axle
• pitch 1.5mm
• 142mm hub
Rear: Road IDS
Solace disc
Replaceable hanger
(13g.)
FRANÇAISFRANÇAIS
•
PATTE DE DERAILLEUR ARRIÈRE
Compatible seulement pour le Solace Disc.
Numéro de reference SCOTT de la patte de dérailleur arrière:
239530 Patte dérailleur Solace Disc '15<
Numéro de reference SCOTT de
l’axe de roue arrière:
239528 Axe 12mm arrière
Solace Disc '15
•
SPÉCIFICATIONS DES AXES ET MOYEUX
Numéro de reference SCOTT de
l’axe de roue avant:
242431 Axe RWS route avant
Disc >16 / Ø12MM
Avant :
- 12mm Axe trave rsant
- pas 1.5mm
- 100mm moyeu
Arrière:
- 12mm Axe trave rsant
- pas 1.5mm
- 142mm moye u
Arrière: Route IDS
07 |
2016 BIKE USE R MANUAL | SOLACE DISCSOLACE DISC | 2016 BIKE USER MANUAL
| 06
Page 5
FRANÇAISFRANÇAIS
•
GARANTIE
Modèle ..................................................................................
Année du modèle ........................................................................
Taille .....................................................................................
Numéro de c adre ........................................................................
Numéro de l ’amortisseur .................................................................
Date d’achat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
•
GARANTIE
Le vélo SCOT T est un cycle conçu à l’aide des technologies les plus récentes. Il est équipé
avec les meilleurs composants de fabriquants reconnus.
C’est pourquoi SCOT T offre au premier acheteur, en cas d’acquisition d’un vélo complet, une
garantie sur les dégâts matériel et de construction de 5 ans (uniquement en cas de ser vices
réguliers) sur le cadre, y compris le triangle arrière, et de 2 ans sur la fourche (pour autant
qu’il s’agisse d’un produit SCOTT. Dans le cas contraire, les dispositions du fabriquant de la
fourche s’appliq uent).
La garantie de 5 ans sur le cadre susmentionnée n’est cepe ndant assurée que si une
inspection annuelle a été effectuée par un revendeur SCOT T autorisé, conformément aux
indications figurant dans le présent manuel.
Une confirmation du revendeur SCOT T, avec sceau et signature, est nécessaire.
Si un tel entretien ne devait pas avoir été effectué, la garantie de 5 ans sur le cadre est
réduite à 3 ans.
Les coûts relatifs à l’inspection et à l’entretien sont assumés par le détenteur du cycle.
Pour les modèles Gambler, Voltage FR et Volt-x, la garantie est limitée à 2 ans.
La durée de la garantie débute à la date d’achat du cycle.
La garantie n’est accordée qu’au premier acheteur, c’est-à-dire celui qui utilise le cycle pour
la première fois, et seulement en cas d’achat auprès d’un revendeur SC OTT autorisé.
La garantie n’est accordée qu’aux cycles acquis totalement équipé, à l’exclusion explicite des
achats de cycles non complets.
Lorsque sur vient un cas de garantie, S COTT a la faculté, après avoir procédé aux contrôles
nécessaires, soit de réparer la pièce défectueuse, soit de la remplacer. Les pièces remplacées
non défectueuses sont à la charge du détenteur de la garantie.
Les pièces usé es endommagées, pour autant qu’elles le soient en raison de l’usure normale,
sont exclues de la garantie.
Une liste détaillée des piè ces d'usure, y compris la description des marques d’usure, se
trouve à la suite du manuel.
A la fin du manuel se trouve un procès-verbal de remise qui est conservé par le revendeur
spécialisé , après prise de connaissance et signature de la part du consomm ate ur.
Lors de la survenance d’un cas de garantie , ce procès-verbal de remise doit être présenté
avec le cycle ou la pièce défecteuse, il fait office de preuve d’achat sans lequel aucune
réclamation n’est possible.
Par principe, la garantie est valable dans le monde entier. Pour faire valoir vos prétentions en
garantie, rendez-vous avec le bon de garantie auprès de votre point de vente. Le revendeur
procèdera aux démarches nécessaires. Si cela ne devait pas être possible, contactez
l’importateur SCOT T de votre pays.
Aucune prétention en garantie ne peut être émise si des modifications sur la construction ou
l’équipement devaient avoir été effectuées ou si le cycle ne devait pas avoir été utilisé dans
des conditions adéquate s.
SCOT T offre la garantie de son plein gré. Des prétentions supplémentaires découlant des
droits de garantie de dispostions nationales ne sont pas touchés.
Pour la garantie concernant l’amortisseur FOX Nude, référez-vous au manuel FOX ci-joint.
