Page 1
STANDBY
HANDBUCH
SEW98 Multischalter 9 ª 8 mit DiSEqC
1
Page 2
MONTAGEHINWEISE ZUR MULTISCHALTERSERIE 9 ª ...
HINWEIS Bitte beachten Sie die gültigen Sicherheitsbestimmungen auf unseren
letzten Seiten dieses Handbuches.
Der Multischalter ermöglicht die Verteilung digitaler Signale von zwei Satellitenposition
bzw. von acht Empfangsebenen. Er hat zusätzlich die Option, terrestrische Kanäle einzuspeisen, um z.B. UKW oder regionale digitale (DVB-T/DVB-T2) Fernsehprogramme ins
TV-Netz mit aufzunehmen.
WICHTIG Vor Inbetriebnahme des Multischalters die Bedienungsanleitung
vollständig durchlesen und die Sicherheitshinweise beachten.
1.0. BEGRIFFSERKLÄRUNGEN
• digitale Kanäle:
= „unteres“ bzw. „low“ Frequenzband (Frequenzbereich: 10,70 - 11,70 GHz)
= „oberes“ bzw. „high“ Frequenzband (Frequenzbereich: 11,70 - 12,75 GHz)
vertikale Polarisationsebene (V): DC-Spannung typ. +14 V
horizontale Polarisationsebene (H): DC-Spannung typ. +18 V
• Kennfrequenz 22 kHz :
Die Kennfrequenz 0/22 kHz wird zum Umschalten von LNB1/low-Band auf LNB1/
high-Band verwendet.
• DiSEqC:
3.1. SPEISESYSTEME / LNBS
Als Speisesytem zum Empfang digitaler Programme aus zwei SAT-Positionen können zwei
QUATTRO LNBs (z.B. Schwaiger SPS 6918) eingesetzt werden.
3.2. ANLAGENVERKABELUNG
• Der Anlagenaufbau muß eine sternförmige Verteilstruktur vom Multischalter zu den
Antennensteckdosen (z.B. Schwaiger DSE 650 bzw. DSE 652) aufweisen, d.h. an
jeden Ausgang des Multischalters darf nur ein Receiver angeschlossen werden, für
Twin-Receiver werden zwei Zuleitungen benötigt.
• Zur Anlagenverkabelung 75 Ohm Koaxialkabel (z.B. Schwaiger KOX 110) einsetzen.
• Nach der Montage der F-Stecker, das Koaxialkabel auf Kurzschlüsse überprüfen.
• Es wird empfohlen, alle nicht benutzten Ein-und Ausgänge des Multischalters mit
75 Ohm Abschlußwiderständen (z.B. Schwaiger ÜST 8380 201) abzuschließen.
3.3. MONTAGE DES MULTISCHALTERS
Die Montage des Multischalters ist nur in trockenen Räumen, bei ausreichender Belüftung
zulässig. Der Montageuntergrund muß schwer entammbar sein.
Digital Satellite Equipment Control (sprich : Dai-Säck)
• DiSEqC Level 1.0:
„One-Way“-Bus-Protokoll arbeitet mit dem kompletten DiSEqC-Befehlsatz
2.0. STEUERUNG DES MULTISCHALTERS
Die Steuerung des Multischalters erfolgt über die bekannten digitalen Schaltkriterien.
» Bei Ansteuerung des Multischalters mit den bekannten digitalen Schaltkriterien 14/18 V
und 22 kHz kann auf max. zwei Frequenzbänder zugegriffen werden (LNB1/low LNB1/high).
» Bei Ansteuerung des Multischalters mit DiSEqC-Befehlen kann auf zwei Satellitenpo-
sitionen zugegriffen werden.
eingesetzter Receiver Schaltkriterium Bemerkung
DiSEqC-Receiver
Level 1.0
DiSEqC-Befehle
1/2 oder A/B
Bsp.: Empfang von
ASTRA/Hotbird
WICHTIG Der Multischalter erwärmt sich im Dauerbetrieb bei 25°C Zimmer-
temperatur stellenweise auf bis zu 55°C, je nach Stromaufnahme des verwendeten LNB-Typs.
3.0. INSTALLATIONSHINWEISE
32
Page 3

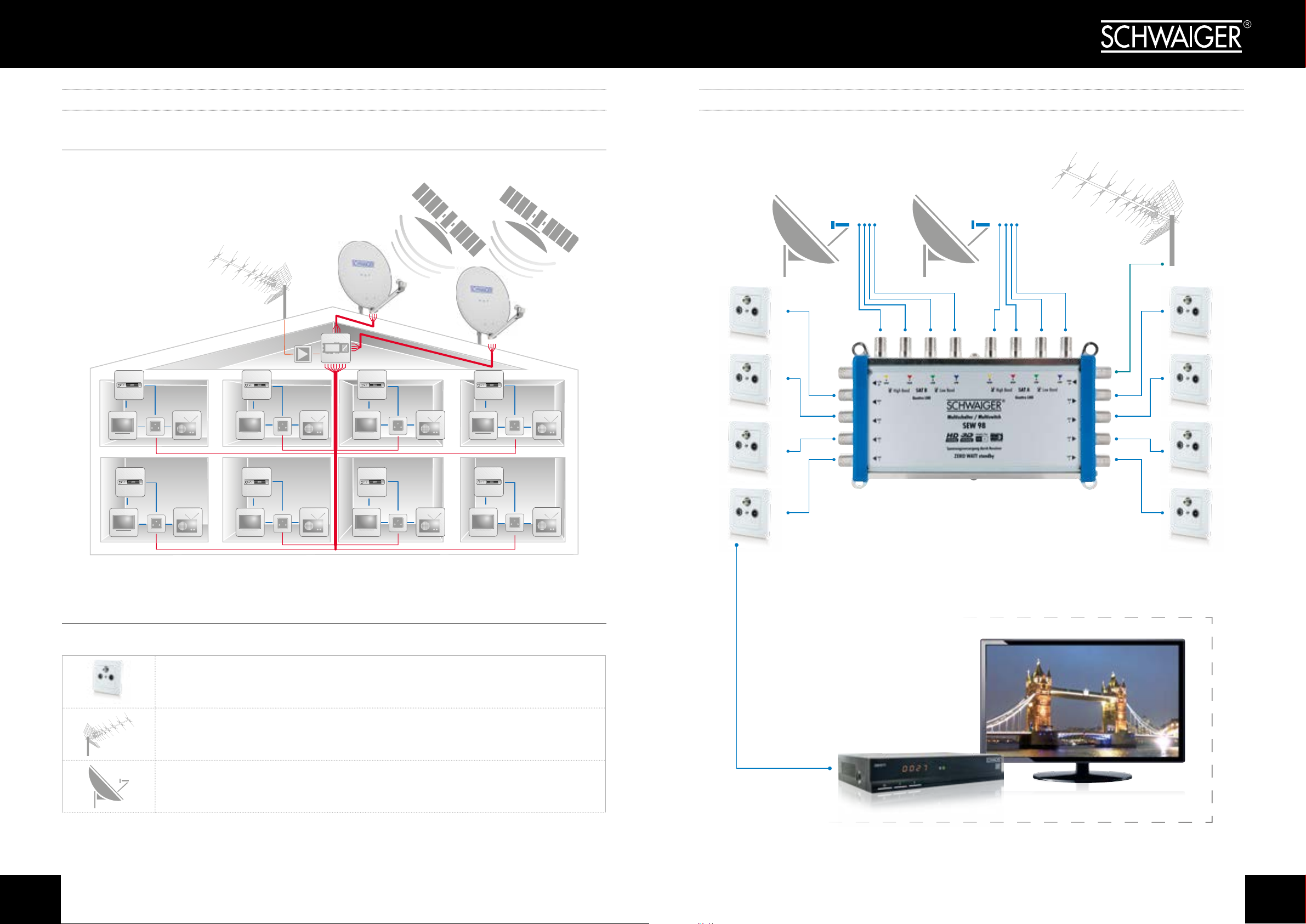

4.0. SCHEMATAS
4.1. AUFBAUBEISPIEL
4.3. SCHEMA SEW 9 ª 8
RECEIVER
RECEIVER
4.2. PIKTOGRAMME
SAT-Dose
zum Anschluss des Receiver oder Radioempfangsgeräten
Terrestrische Antenne für den Radio- und Fernsehempfang
(DAB+, DVB-T2 HD, FM)
RECEIVERRECEIVER
RECEIVERRECEIVER
RECEIVER
RECEIVER
Beispiel für einen
Teilnehmer (Receiver)
Offset Antenne mit Quattro oder Quad LNB für den Anschluss des
Multischalter um SAT-Signale auf mehrere Teilnehmer zu verteilen
54
Page 4

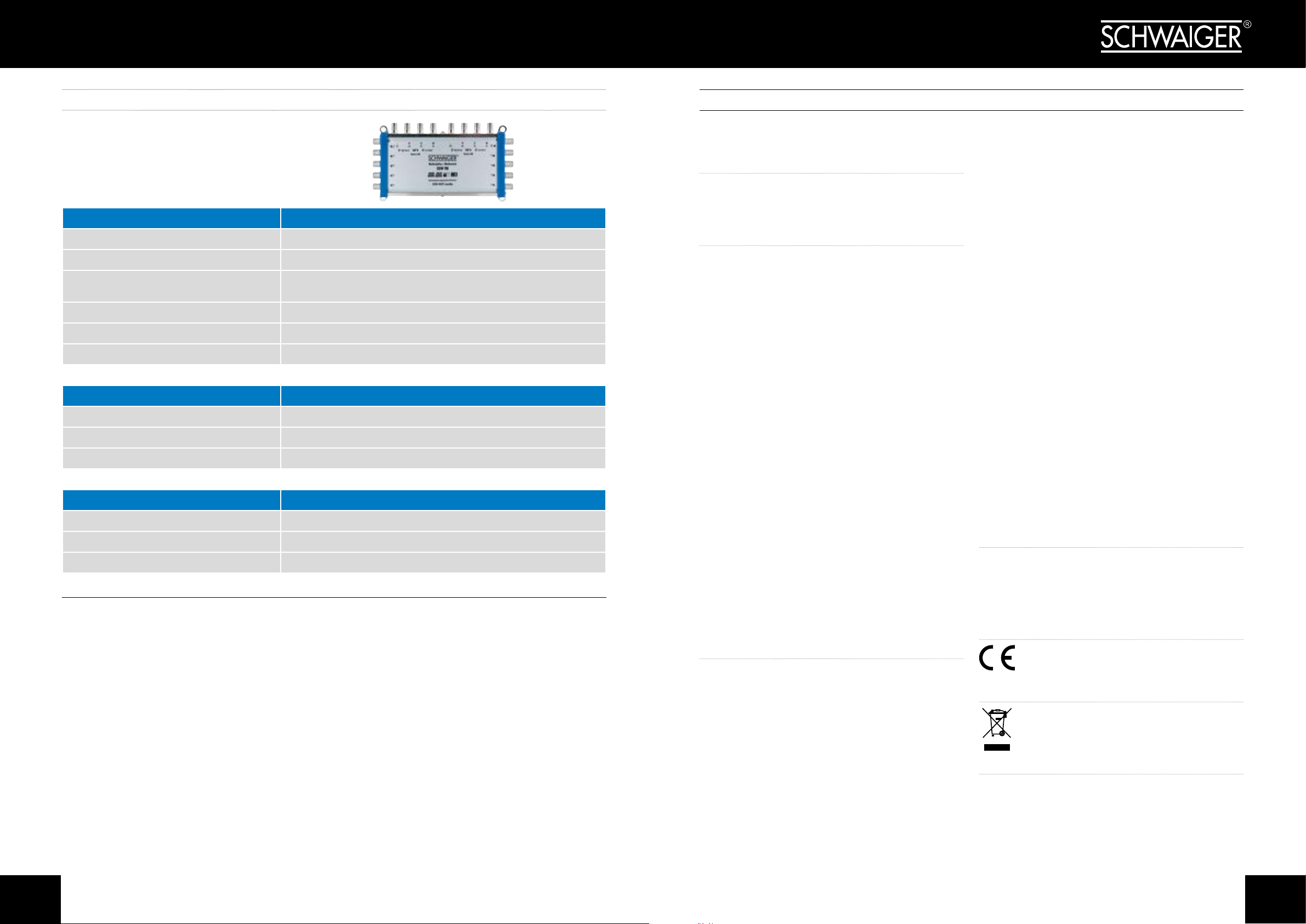

5.0. TECHNISCHE DATEN
WICHTIGE SICHERHEITSHINWEISE!
Die Installation ist durch fachkundige Personen durchzuführen.
Sicherheitshinweise bitte vor Montage bzw. Inbetriebnahme des Gerätes sorgfältig lesen und beachten.
Multischalter
9 ª 8
Anzahl der Ausgänge 8
Anschlüsse F-Buchse
Stromaufnahme vom Receiver: max. 30 mA
durch LNB: 600 mA
Netzanschluss Kein Netzanschluss nötig
Abmessung (BxHxT) 155 x 80 x 20 mm
SAT
Anzahl der Eingänge 8
Frequenzbereich 950 - 2150 MHz
Anschlussdämpfung -4 dB (SAT @ 950 MHz) ... +2 dB (SAT @ 2150 MHz)
Rundfunk/TV (DVB-T2 HD)
Anzahl der Eingänge 1
Frequenzbereich 5 - 790 MHz
Anschlussdämpfung -18 dB (terrestisch 5 - 790 MHz)
Sicherheits- und Aufstellhinweise
Alle von uns vertriebenen Geräte entsprechen den bei Kauf
gültigen Sicherheitsbestimmungen und sind bei bestimmungsgemäßem Gebrauch grundsätzlich sicher! Beachten
Sie bitte die nachfolgenden Hinweise, um mögliche Gefahren, Beschädigungen oder Fehlfunktionen zu vermeiden:
Hinweise zum Aufstellungsort
Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb darf
das Gerät nicht abgedeckt oder in einem geschlossenen
Schrank untergebracht werden. Um sowohl Beschädigungen am Gerät als auch mögliche Folgeschäden zu vermeiden, dürfen für Wandmontage vorgesehene Geräte nur auf
einer ebenen Grundäche montiert werden.
Stellen Sie sicher, dass die Lüftungsschlitze und Kühlkörper
am Gerät nicht abgedeckt sind z.B. durch darauiegende
Zeitungen, Tischdecken oder Gardinen. Dies könnte möglicherweise zu einem Gerätebrand führen.
Durch die Wärmeentwicklung des Gerätes können in Verbindung mit Möbeloberächen Farbveränderungen hervorgerufen werden. Stellen Sie das Gerät gegebenenfalls auf
eine geeignete Unterlage.
Sorgen Sie für einen Freiraum von mindestens 10 cm um
das Gerät. Heizungen oder andere Wärmequellen in Gerätenähe können zu Fehlfunktionen oder Beschädigungen des
Gerätes führen. Es dürfen keine offenen Brandquellen, wie
z.B. brennende Kerzen auf das Gerät gestellt werden.
Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z.B. Küche, Bad usw. gewählt werden, da Niederschläge von Kondenswasser oder spritzendes Wasser zur
Beschädigung des Gerätes führen können.
Das Gerät ist für die Verwendung in trockener Umgebung
und in gemäßigtem Klima vorgesehen. Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus.
Wird das Gerät von einem kalten an einen warmen Ort gebracht kann Kondensfeuchtigkeit im Gerät entstehen. Das
Gerät deshalb einige Stunden ausgeschaltet lassen.
Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese könnten umfallen, und die
auslaufende Flüssigkeit kann zu erheblicher Beschädigung
bzw. zum Risiko eines elektrischen Schlages führen.
Das Gerät darf nicht in der Nähe von Geräten aufgestellt
werden, die starke Magnetfelder erzeugen (z.B. Motoren,
Lautsprecher, Transformatoren).
Hinweise zum Netzanschluss
Bei Geräten mit mitgeliefertem Steckernetzteil verwenden
Sie ausschließlich das mitgelieferte Original-Steckernetzteil! Das Steckernetzteil/der Netzstecker darf nur an eine
Netzspannung von 230 V~/50 Hz angeschlossen werden.
Das Steckernetzteil/der Netzstecker muss jederzeit erreichbar und leicht zugänglich sein, um das Gerät vom Netz
trennen zu können. Zuleitungskabel dürfen nicht durch
irgendwelche Gegenstände beschädigt oder gequetscht
werden. Das Steckernetzteil/den Netzstecker nur an einer
vorschriftsmäßig installierten Netzsteckdose anschließen!
Vermeiden Sie die Verwendung von Mehrfachsteckdosen!
Das Steckernetzteil/der Netzstecker des Gerätes darf erst
angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist. Wenn das Steckernetzteil/der
Netzstecker des Gerätes defekt ist bzw. wenn das Gerät
sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.
Ziehen Sie unbedingt sofort das Steckernetzteil/den Netzstecker aus der Steckdose, falls unbeabsichtigt Flüssigkeiten oder Fremdkörper ins Gerät gelangt sind. Vor Wieder-
verwendung das Gerät von einem Fachmann überprüfen
lassen.
Öffnen Sie das Steckernetzteil oder das Gerät auf keinen
Fall – dies darf nur der Fachmann.
Kinder nicht unbeaufsichtigt am Gerät hantieren lassen.
Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das
Innere des Gerätes fallen.
Die Anschlusskontakte auf der Geräterückseite nicht mit
metallischen Gegenständen oder den Fingern berühren. Die
Folge können Kurzschlüsse sein.
Vor dem Reinigen muss das Gerät von der Stromversorgung getrennt werden (Netzstecker ziehen). Verwenden
Sie zum Reinigen ein trockenes weiches Tuch. Sprühen
Sie niemals Reiniger direkt auf das Gerät. Verwenden Sie
keine Reinigungslösungen, die die Oberäche des Gerätes
angreifen.
Steckernetzteil nicht mit nassen Händen anfassen, Gefahr
eines elektrischen Schlages! Bei Störungen oder Rauchund Geruchsbildung aus dem Gehäuse sofort Steckernetzteil / Netzstecker aus der Steckdose ziehen!
Sollten Wasser oder Fremdkörper ins Geräteinnere gelangt sein oder wurde das Steckernetzteil oder das Gerät
beschädigt, darf das Gerät nicht in Betrieb genommen
werden, oder muss sofort vom Stromnetz getrennt werden.
Das Gerät muss vor der Wiederverwendung von einem
Fachmann (Technischer Kundendienst) überprüft bzw.
repariert werden.
Die Installation der Anlage muss nach den gültigen nationalen Sicherheitsvorschriften für Elektroinstallationen oder
durch einen Fachmann erfolgen. Zur Vermeidung gefährlicher Überspannungen (z.B. Brandgefahr und Lebensgefahr), muss auf die Erdung angeschlossener Geräte geachtet werden. Wenn das Gerät längere Zeit nicht benutzt
wird, z.B. vor Antritt einer längeren Reise, ziehen Sie das
Steckernetzteil aus der Steckdose.
Hinweise zum Umgang mit Batterien
Entnehmen Sie auch die Batterien (falls vorhanden) aus
dem Gerät oder der Fernbedienung, da diese auslaufen und
das Gerät beschädigen können. Normale Batterien dürfen
nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!). Werfen Sie bitte die verbrauchten Batterien nicht in den Hausmüll. Batterien sind Sondermüll und müssen entsprechend entsorgt werden.
CE Kennzeichnung
Das Gerät ist mit dem CE- Zeichen gekennzeichnet und entspricht damit den wesentlichen
Anforderungen der Europäischen Richtlinien
2014/30/EU für EMV und 2014/35/EU für LVD.
Entsorgungshinweis für Verpackungen
Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden. Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in
Kinderhände.
Hinweise zur Garantie
Die Garantiezeit beginnt mit dem Kauf des Gerätes. Diesen
Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u. ä.) nach. Bewahren Sie
diese Unterlagen bitte sorgfältig auf. Unsere Garantieleistung richtet sich nach unseren, zum Zeitpunkt des Kaufes
gültigen, Garantiebedingungen. Bringen Sie im Reparaturfall bitte das Gerät zu Ihrem Fachhändler oder senden Sie
es dorthin ein.
76
Page 5
SEW98
Scannen Sie diesen QR-Code, dann gelangen Sie direkt zum Produkt.
Weitere Informationen zum Produkt nden Sie im Internet auf www.schwaiger.de unter
Produkte > Sat > Sat-multischalter oder unter Service und Support > Downloadbereich.
HOTLINE
+49 (09101) 702-299
ANSCHRIFT
Schwaiger GmbH
Würzburger Straße 17
90579 Langenzenn
[email protected]
www.schwaiger.de
www.schwaiger.de
