Vorwort
Diese Bedienungsanleitung hilft Ihnen beim
• bestimmungsgemäßen,
• sicheren und
• vorteilhaften
Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt.
Wir setzen voraus, dass der Bediener des Receivers allgemeine
Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat.
Jede Person, die diesen Receiver
• montiert,
• anschließt,
• bedient,
• reinigt oder
• entsorgt,
muss den vollständigen Inhalt dieser Bedienungsanleitung zur
Kenntnis genommen haben. Bewahren Sie diese
Bedienungsanleitung immer in der Nähe des Receivers auf.
Gestaltungsmerkmale
Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie leicht
unterscheiden, ob es sich um
Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den
Receiver in Betrieb nehmen.
Beachten Si
der Bedienung
Elektrischer Anschluss
Trennen Sie bei Betriebsstörungen den Receiver von der
Stromquelle
Um Feuergefah
vermeiden, set
Feuchtigkeit au
Öffnen Sie ni
eines elektri
Schließen S
Netz-Steckdo
oder an eine v
14V mit dem 12
D
Schutzfolie
Ziehen Sie be
des Receiver
LNB-Kabel au
ie Gesamt-Stroma
Receivers
Zi
ehen Sie den Netzstecker aus der Steckdose, falls Sie das
Gerät über eine
nur am Netzste
Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen,
ziehen Sie so
das Gerät von qu
es wieder in B
eines elektri
Beachten Sie bitte, dass die Stromquelle (Steckdose) leicht
zugänglich i
Knicken oder quetschen Sie das Netzkabel nicht.
8
e alle Warnungen und Hinweise auf dem Gerät und in
sanleitung.
Grundlegende Sicherheitshinweise
LNB IN” darf 3” 00 mA nicht überschreiten.
st.
n entfernen.
.
r und die Gefahr eines elektrischen Schlags zu
zen Sie den Receiver weder Regen noch sonstiger
s.
emals das Gehäuse. Andernfalls besteht die Gefahr
schen Stromschlags.
ie den Receiver nur an eine fachgerecht installierte
se von 100-240 V, 50-60 Hz mit dem externen Netzteil
orschriftsgemäße Gleichstromquelle von 11V - max.
-Volt-Kabel an.
ufnahme am Antennen-Anschluss des
n längeren Zeitraum nicht benutzen. Ziehen Sie
cker, nicht am Kabel.
fort den Netzstecker aus der Steckdose. Lassen Sie
alifiziertem Fachpersonal überprüfen, bevor Sie
etrieb nehmen. Andernfalls besteht die Gefahr
schen Stromschlags.
i Gewitter das externe Netzteil bzw. das 12-V- Kabel
s aus der Steckdose. Ziehen Sie bei Gewitter das
s dem Receiver.
• Wenn das Netzkabel beschädigt ist, müssen Sie den
Receiver von Fachpersonal reparieren lassen bevor sie ihn
erneut verwenden. Es besteht sonst die Gefahr eines
Stromschlags.
• Lassen Sie Kinder niemals unbeaufsichtigt den Receiver
benutzen, oder mit der Antennen-Anlage spielen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem
Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Änderungen am Gerät führen zum Erlöschen der Verant-
wortung und der Garantie/Gewährleistung des Herstellers.
• Bezug von Ersatzteilen nur beim Hersteller.
Richtiger Standort
• Verm
• Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außer-
• Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für
• Stellen Sie keine schweren Gegenstände auf den Receiver.
• Wenn Sie den Receiver von einer kalten in eine warme
• Verlegen Sie das Netzkabel und das Antennenkabel so, dass
eiden Sie die Nähe von:
- Wärmeque
- offenem Feuer, wie z. B. Kerzen,
- Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern.
- Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel Vasen)
auf den Receiver.
gewöhnlich viel Staub.
ausreichende Belüftung des Receivers.
Umgebung bringen, kann sich im Inneren des Receivers
Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine
Stunde, bevor Sie ihn in Betrieb nehmen.
niemand darauf treten oder darüber stolpern kann.
llen, wie z. B. Heizkörpern,
9
Richtiger Umgang mit Batterien
• Batterien können Giftstoffe enthalten. Achten Sie darauf, dass
Batterien nicht in die Hände von Kindern gelangen. Kinder
könnten Batterien in den Mund nehmen und verschlucken.
• Auslaufende Batterien können Beschädigungen an der
Fernbedienung verursachen. Wenn der Receiver längere Zeit
nicht benutzt wird, nehmen Sie die Batterien aus der
Fernbedienung.
• Batterien können Giftstoffe enthalten, die die Umwelt schädigen.
Entsorgen Sie die Batterien deshalb unbedingt entsprechend der
geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien
niemals in den normalen Hausmüll.
Entsorgen
Werfen Sie den Receiver und die Batterien
keinesfalls in den normalen Hausmüll. Erkundigen
Sie sich in Ihrer Stadt- oder Gemeindeverwaltung
nach Möglichkeiten einer umwelt- und
sachgerechten Entsorgung des Geräts. Geben Sie
verbrauchte Batterien bei einer Sammelstelle ab.
10
Erläuterung der Sicherheitshinweise
In der Bedienungsanleitung finden Sie folgende Kategorien von
Sicherheitshinweisen:
Gefahr!
Hinweise mit dem Wort GEFAHR warnen vor möglichen
Personenschäden.
Achtung!
Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sachoder Umweltschäden.
Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Receivers.
Bestimmungsgemäßer Gebrauch
Der Receiver dient dem Empfang von unverschlüsselten digitalen
Satelliten-Programmen (free-to-air) im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet
werden. Dazu gehört auch die Beachtung aller Informationen dieser
Bedienungsanleitung, insbesondere der Sicherheitshinweise.
Jede andere Verwendung gilt als nicht bestimmungsgemäß und
kann zu Sachschäden oder sogar zu Personenschäden führen. Sie
bedeutet zudem den sofortigen Garantieverlust.
Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch entstehen.
11
Lieferumfang
4
2
3
Kontrollieren Sie nach dem Kauf den Lieferumfang. Der
Lieferumfang kann je nach Modell variieren, beachten Sie die
Angaben auf der Verpackung.
5
Nr.AnzahlErklärung
11 Receiver
21 Fernbedienung
32 Batterien Typ LR 03/AAA/1,5 V
41 Externes Netzteil
1 Bedienungsanleitung (nicht abgebildet)
5
12
1 12-Volt Kabel für Zigarettenanzünder
Beschreibung
Mit dem Receiver können Sie unverschlüsselte digitale SatellitenProgramme (free-to-air) über eine Satelliten-Antenne empfangen.
Sie brauchen den Rec
Die wichtigsten Sen
Die Satelliten-Antenne muss auf den gewünschten Satelliten
ausgerichtet sein.
r Receiver sucht weitere neue Programme, sobald Sie den
De
automatischen Sender-Suchlauf für diesen Satelliten starten. Nicht
vorprogrammierte S
Alle Receiver-Ei
Oberfläche (Menü) a
Die mehrsprachige
Sprachen:
• deutsch
• spanisch
• englisch
• französisch
• polnisch
• türkisch
• italienisch
• portugiesisch
nstellungen können Sie leicht über die Benutzer-
eiver vorerst nicht zu programmieren.
der und Satelliten sind vorprogrammiert.
atelliten können hinzugefügt werden.
uf dem TV-Bildschirm vornehmen.
Benutzer-Oberfläche unterstützt folgende
• dänisch
• griechisch
• kroatisch
• slowakisch
• norwegisch
• tschechisch
• schweddisch
• ungarisch
• holländisch
• slowenisch
Ab Wer
k sind fo
Astra1 19E
Hotbird 13E
Turksat 42E
Sirius2 5E
Amos /Atlantic4-5W
de Satelliten vorprogrammiert:
lgen
13
• Astra2 28E
• Eutel W2 16E
• HispaSat 30W
lasSat 39E
• Hel
x ASTRA 23,5E
Weitere Ausstattu
• Software-Update via Satellit ASTRA 19,2° Ost
• Kurze Umschaltdauer, schneller Bootvorgang beim Einschalten
• Speichern des zuletzt gesehenen Programms (Last Station
Memory)
• LNB-Steuerlogik (Ton 0/22 kHz), max. Stromabgabe für LNB 300
mA
1 Euro-SCART-Anschluß, für TV- und Videogerät (VCR)
CVBS-Videoausgang
Im Standby-Betrieb Durchschleif-Funktion zum Anschluss eines
Analog-Receive
Super-Fast-Vide
Beim Programmwec
Programminformationen.
DiSEqC 1.0, 1.2, Goto X, wird unterstützt, wenn entsprechende
Antennen-Anlage angeschlossen wird
SWAP-Funktion (über Recall-Taste)
Bildschirm-Formate einstellbar auf 4:3, 16:9 und automatisch
(letterbox)
Multi-Funktionstimer, 8-fach und an EPG gekoppelt, Sleep-Timer
Elektronische Programmzeitschrift EPG (bis zu 14 Tage im
voraus, programmabhängig)
SCPC/MCPC-Empfangsnorm C/Ku-Band-Satelliten
Automatische Wahl der Fernseh-Norm mit Videoumwandler
s-Signal
rs (loop through)
otext mit einem Speicher von 800 Seiten
hsel erhalten Sie in einer Anzeige weitere
15
• Digitaler Sat-Finder optisch + akustisch zum Ausrichten des
Parabol-Spiegels.
Receiver anschließen
Der Receiver wird über ein Koaxial-Kabel mit Ihrer SatellitenAntenne verbunden. Bevor Sie den Receiver anschließen können,
müssen Sie gegebenenfalls ein Koaxial-Kabel anfertigen.
Das Koaxial-Kabel gehört nicht zum Lieferumfang.
Achtung!
Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn
ordnungsgemäß an alle Geräte und die Antenne angeschlossen
haben. Andernfalls kann der Receiver beschädigt werden.
Das Drahtgeflecht und der innere Leiter des Koaxial-Kabels
führen während des Betriebs Strom.
16

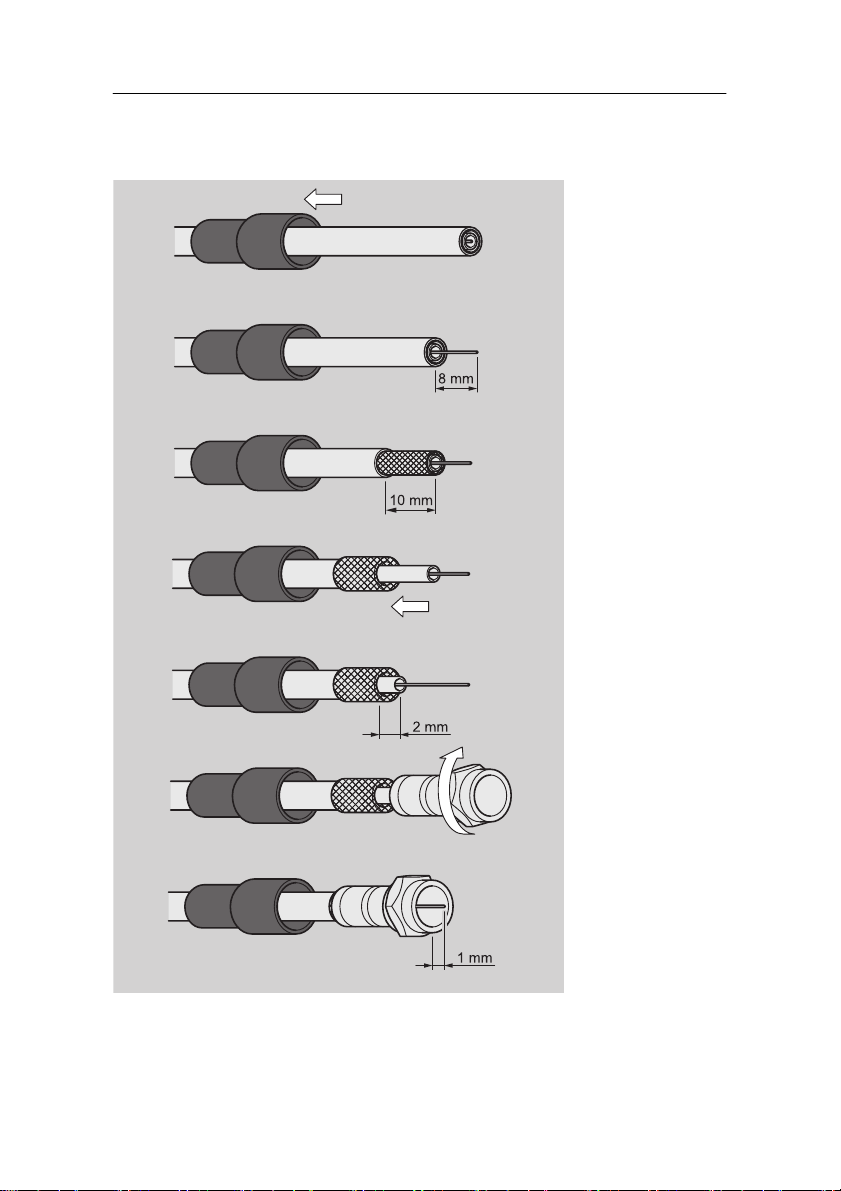

Antennen-Kabel montieren
(vgl. Montage-Schema auf der nachfolgenden Seite)
Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen Sie eine
Abisolierzange und einen Seitenschneider.
Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis auf den
inneren Leiter ab.
Trennen Sie vorsichtig 10 mm der äußeren Isolierung ab, so dass
das Drahtgeflecht frei liegt.
Stülpen Sie das Drahtgeflecht nach hinten und drehen Sie es
über die äußere Isolierung, so dass es den inneren Leiter nicht
berührt.
Entfernen Sie die innere Isolierung bis 2 mm vor dem
Drahtgeflecht.
Drehen Sie den F-Stecker auf das zurück gestülpte Drahtgeflecht,
bis der Stecker an die innere Isolierung anstößt.
Es darf kein Drahtgeflecht hinten am Stecker-Ende
überstehen.
Kürzen Sie den Innenleiter mit einem Seitenschneider, so dass er
maximal 1 mm aus dem Stecker ragt.
17
Montage-Schema
Schrauben Sie den F-Stecker des Koaxial-Kabels auf den
Antennen-Anschluss „LNB IN“ am Receiver. Das andere Ende
des Koaxial-Kabels schrauben Sie am LNB fest.
18
Anschluss an die Scart-Buchse des TV-Geräts
Stecken Sie den SCART-Receiver direkt in die SCART-Buchse
Ihres TV-Gerätes.
Sollte dies nicht möglich sein, müssen Sie sich eine passende
Verlängerung (Adapterkabel) im Fachhandel besorgen.
ACHTUNG: Das Scart-Verlängerungs-Kabel gehört nicht zum Lieferumfang!!!
19

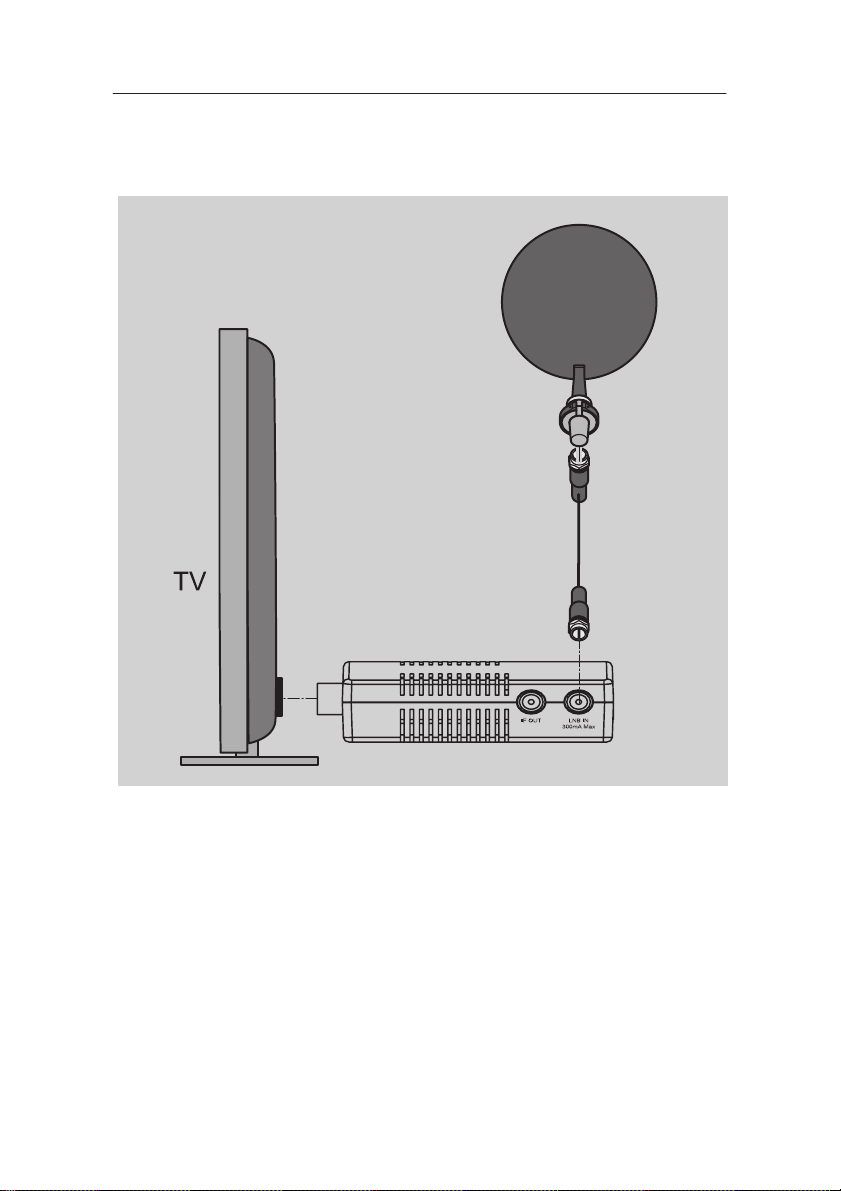

Anschluss-Schema
20
In Betrieb nehmen
Fernbedienung
Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro:
LR 03/AAA/1,5 V

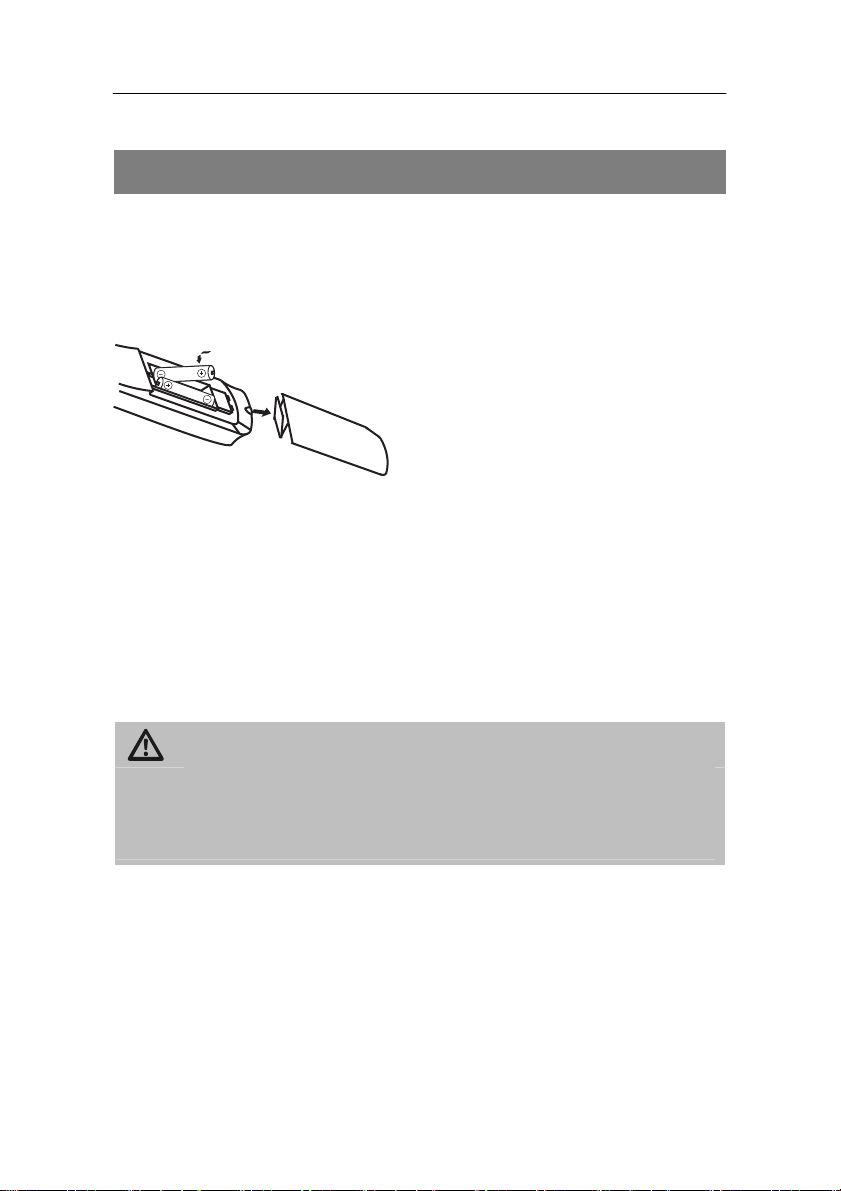

Öffnen Sie das Batteriefach.
Legen Sie zwei Batterien unter Beachtung der vorgegebenen
Polarität in das Batteriefach ein und schließen Sie den
Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet.
Tauschen Sie schwächer werdende Batterien rechtzeitig aus.
Tauschen Sie immer beide Batterien gleichzeitig aus und
verwenden Sie Batterien des gleichen Typs.
Wenn eine Batterie ausgelaufen ist, ziehen Sie Schutz-
handschuhe an und reinigen Sie das Batteriefach mit einem
trockenen Tuch.
Achtung!
Batterien können Giftstoffe enthalten, die die Gesundheit und die
Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt
entsprechend den geltenden gesetzlichen Bestimmungen. Werfen
Sie die Batterien niemals in den normalen Hausmüll.
Die Fernbedienung übermittelt Infrarot-Signale an den Receiver. Die
Funktion der Tasten entnehmen Sie bitte der Übersicht der
Fernbedienung.
Richten Sie die Fernbedienung auf die Vorderseite des Receivers
und drücken Sie einmal kurz die entsprechende Taste.
21
Der Receiver
Achtung!
Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte
und der Antenne, bevor Sie das externe Netzteil bzw. das 12-VoltKabel des Receivers mit der Stromquelle verbinden und den
Receiver in Betrieb nehmen.
Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die
Netz-Steckdose und schalten Sie die angeschlossenen Geräte
ein.
Schalten Sie den AV-Kanal am TV-Gerät ein.
Stecken Sie das Netzteil des Receivers in die Netz-Steckdose.
Das Gerät befindet sich im Normal-Modus. Grüne LED leuchtet.
Wenn Sie den Receiver mit 12 V betreiben wollen, stecken Sie
das 12-V-Netzkabel in die Buchse „DC IN“ und verbinden es mit
Ihrer Stromquelle.
Der Receiver wird mit vorprogrammierten Fernseh-Programmen
ausgeliefert und kann direkt benutzt werden. Wenn Sie feststellen
möchten, ob es neue Programme gibt, aktivieren Sie einen
Programm-Suchlauf. Lesen Sie dazu die Informationen weiter unten.
L
L
ACHTUNG: Beim bedienen des Receivers mit der Fernbedienung, die Fernbedienung immer auf den Infarot-Empfänger
richten.
22
Um in den Standby-Modus zu gelangen drücken Sie die
rote Taste oben rechts auf der Fernbedienung. Rote LED
am Receiver leuchtet.
Fahrzeuge mit 24 Volt Bordspannung (z.B. LKW)
Bitte verwenden Sie einen 24V / 12V DC/DC-Wandler.
Bei Nichtverwendung besteht die Gefahr der Beschädigung
des Receivers.
Bedienen
Bildschirm-Einblendungen bei einem ProgrammWechsel
Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden
(änderbar) eine Informationsleiste eingeblendet.
In dieser Informationsleiste finden Sie folgende Hinweise:
Programm –Name
Empfangener Satellit
Aktuelles Datum
Aktuelle Uhrzeit
Speicherplatz
TXTSymbol
EPGSymbol
HerzSymbol
ProgrammGruppenSymbol
Info Für aktuelle und nachfolgende Sendung
Info Über gerade aktive Programmliste
Wird angezeigt, wenn der gewählte Sender Teletext anbietet.
Wird angezeigt, wenn der gewählte Sender die ProgrammZeitschrift anbietet.
Das Herz-Symbol wird angezeigt, wenn Sie das Programm in
Ihre Favoritenliste aufgenommen haben.
Das entsprechende Programm-Gruppen-Symbol wird
angezeigt, wenn Sie das Programm in Ihre Programmliste
aufgenommen haben.
23
Benutzer-Oberfläche auf dem TV-Bildschirm
Über die Menüs der Benutzer-Oberfläche können Sie individuelle
Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver
und TV-Gerät eingeschaltet und mit einem Kabel (SCART) verbunden
sein.
Drücken Sie die „MENU
der „EXIT“-Taste oder erneutem Drücken auf „MENU“-Taste können
Sie dieses wieder verlassen.
So können Sie sich in den Menüs orientieren
Oben: Menü-Name
(dazu werden unten Funktions-Symbole angezeigt)
Nachfolgend: Untermenü oder Menüpunkte
Unten: Die Informationsleiste zeigt Ihnen die Tasten, mit
denen Sie sich im aktuellen Menü bewegen können.
“-Taste. Das Hauptmenü wird angezeigt. Mit
24
Menü-Aufbau
HauptmenüUntermenüErläuterung
Sprache
(Symbol:
entsprechende
Landesflagge)
Programm
(Symbol:
Fernseher)
Installation
(Symbol: SatAntenne)
System –
Einstellungen
(Symbol:
Receiver)
Einstellung
(Symbol:
Werkzeugkoffer)
SprachlisteAuswahl der Sprache des
OSD-Menüs
TV-Programmlistesiehe folgenden Text
Radio-Programmlistesiehe folgenden Text
Alle löschen siehe folgenden Text
Antenneneinstellungsiehe folgenden Text
Transponder-Suchesiehe folgenden Text
Suchen-Voreinstellungsiehe folgenden Text
Automatischer Suchlauf siehe folgenden Text
Audiokanälesiehe folgenden Text
TV-System siehe folgenden Text
Sendereinstellungensiehe folgenden Text
Zeit- & Timer-Einstellung siehe folgenden Text
OSD Einstellung siehe folgenden Text
PINsiehe folgenden Text
LNB-Stromversorgungsiehe folgenden Text
Werkseinstellungsiehe folgenden Text
Software-Updatesiehe folgenden Text
Spielesiehe folgenden Text
Informationsiehe folgenden Text
25
In den Menüs navigieren
In den Menüs navigieren Sie mit den Tasten CH+, CH-, V+, V-.
Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die
Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen.
Änderungen müssen zusätzlich bestätigt werden. Zusätzlich werden
in weiteren Untermenüs die Zahlentasten benötigt.
Beispiel: Receiver auf Sommerzeit einstellen.
Taste MENU, Systemeinstellungen auswählen, Zeit- & TimerEinstellung auswählen, Taste OK, Zeitanzeige auswählen, Taste OK.
Im Punkt GMT Verschiebung „GMT+02:00“ einstellen. Mit Taste
EXIT das Menü verlassen.
In jedem Menü wird Ihnen unten eine Hinweis-Zeile
angezeigt, die auch alle Auswahl-Möglichkeiten bietet.
Einstellung für Mitteleuropa:
Sommerzeit: GMT+02:00
Winterzeit: GMT+01:00
26
Programm (Symbol: Fernseher)
Untermenü Beschreibung
TVProgrammliste
RadioProgrammliste
Alle löschen Löschung der kompletten Programmliste.
1 Favorit
Durch Drücken der 1-Taste legen Sie Ihre Favoriten fest. Neben den
Programmen erscheint jeweils ein Herz-Symbol.
2 Verschi
Nach Drücken der 2-Taste erscheint hinter dem markierten
Programm das Verschieben-Symbol. Mit den CH+ und CH- Tasten
wird das Programm an den gewünschten Platz geschoben. Der
Vorgang muss mit OK bestätigt werden.
3 Finden
Programm-Suchfunktion. Durch Eingabe von Buchstaben auf der
sich öffnenden Tastatur ist ein gefiltertes Auffinden von Sendern
möglich.
4 ABC
Sortieren der kompletten Programmliste nach den angebotenen
Möglichkeiten. Die Liste muss mit OK bestätigt werden. Solange
nicht bestätigt wurde, kann mit „Neuberechnun(g)“ der letzte Zustand
vor der Bestätigung zurückholt werden.
1 Löschen
Durch Markierung über die 1-Taste lassen sich ausgewählte Sender zum Löschen
markieren. Bitte Auswahl mit OK-Taste bestätigen.
2 Überspr(ingen)
Durch Markierung über die 2-Taste lassen sich ausgewählte Sender zum
Überspringen markieren. Bitte Auswahl mit OK-Taste bestätigen. Ausgewählte Sender
werden dann beim Zappen (Durchschalten der Programme) übersprungen. Eine
Direkteingabe ist weiterhin möglich.
3 Sperren
Durch Markierung über die 3-Taste lassen sich ausgewählte Sender zum Sperren
markieren. Bitte Auswahl mit OK-Taste bestätigen. Ausgewählte Sender verlangen
dann ein Passwort (Kinderschutz).
4
tellen
Ers
Über die 4-Taste gelangt man zum Neueingabe-Modus. Durch Direkteingabe von
Frequenz und PID können Sie ein neues Programm eingeben.
5
Ändern
Über die 5-Taste gelangt man zum Editier-Modus. Hier können Sie die einzelnen
Parameter nach Wunsch verändern. Bitte Ausw
ahl mit OK-Taste bestätigen.
6 Alle lös(chen)
Über die 6-Taste können Sie alle Programme zum Löschen markieren. Danach lassen
sich über die 1-Taste einzelne Programme wieder aus der Auswahl zurücknehmen.
Bitte Auswahl mit OK-Taste bestätigen.
6 Typ (Programmgruppe)
Hier können Sie ausgewählte Programme bestimmten
Programmgruppen (Typen) nach Wunsch zuordnen. Bitte Auswahl
mit OK bestätigen. Das Menü verlassen Sie mit EXIT.
28
Installation (Symbol: Sat-Antenne)
Untermenü Beschreibung
Antenneneinstellung
Satellit Satelliten-Auswahl,
(Beispiel: Astra1 19° Ost)
LNB Typ LNB-Typ auswählen
(Standardeinstellung ist Universal)
22K 22KHz-Aktivierung,
(Hinweis: bei LNB-Typ Universal
erfolgt die Aktivierung automatisch)
0/12V Ohne Funktion.
DiSEqC DiSEqC-Befehl auswählen
Beispiel:
Astra 19° E und Hotbird DoppelFeed-Empfang:
Astra 19° E = 1 / 4
Hotbird = 2 / 4
Für Steuerung des Motors
deaktivieren (Ungültigkeit).
MotorSteuerung
Toneburst Einstellung für Toneburst-
Über OK-Taste erreichen Sie das
Motorsteuerungsmenü. Bitte ziehen
Sie die Bedienungsanleitung Ihres
DiSEqC-Motors zu Hilfe.
Über diese Suchfunktion können Sie die voreingestellten
Frequenzen (Transponder) einzeln durchsuchen. Die
Transponder-Daten lassen sich manuell ändern.
Der Vorgang wird über „Suche“ gestartet.
Vorprogrammierte Frequenzen (Transponder)
durchsuchen (normaler Automatik-Suchlauf). Der
Vorgang wird über „Suche“ gestartet.
29
Automatischer
Suchlauf
(einzigartige
Funktion, ohne
Vorkenntnisse
durchführbar)
Hier können Sie einen ausgewählten Satelliten (Beispiel:
Astra1B 19,2° Ost) vollständig auf neue Programme
durchsuchen. Dazu sind keine besonderen Angaben
notwendig. Sie haben die Wahl nach freien (FTA) oder
allen (komplett, mit verschlüsselten Sendern) TV- und
Radioprogrammen zu suchen.
Der Vorgang wird über „Suche“ gestartet.
Für Türksat besonders empfehlenswert.
30
Systemeinstellungen (Symbol: Receiver)
Untermenü Beschreibung
Audiokanäle
TV-System
Sendereinstellungen
Zeit- & TimerEinstellung
Erster
Audiokanal
Zweiter
Audiokanal
AnzeigeModus
BildschirmFormat
Video-Signal Es wird nur das Video-Signal CVBS
Dolby Digital Nur wenn der Receiver an einen
Startkanal Ein- und ausschalten. Festlegung des
Zeit Möglichkeit der Zeit- und Zeitzonen-
Vorauswahl der Audio-Sprache
(wenn vom Sender angeboten)
Vorauswahl der Audio-Sprache
(wenn vom Sender angeboten)
Auswahl des Übertragungs-Systems
Standardauswahl: Auto
Auswahl des Bildformats
Standardauswahl: 4:3 Letter Box
angeboten.
digitalen Verstärker über den
koaxialen digitalen Audio-Ausgang
angeschlossen ist, aktivieren Sie
diese Funktion.
gewünschten TV- oder RadioEinschaltprogramms.
Eingabe. (siehe Beispiel: Receiver
auf Sommerzeit umstellen)
Timer siehe nachfolgende Tabelle
OSD Einstellung
Untertitelanzeige
OSD
Verzögerung
OSD
Transparenz
Untertitelaktivierung
Menü-Einblendungszeit beim
Umschalten in Sek. (OSD Zeitsperre)
Menü-Transparenz
31
OSD
PIN
(PasswortEinstellungen)
LNBStromversorgung
32
OSD-Werkseinstellung kann
Werksein-
wiederhergestellt werden
stellung
Werkseitiges Passwort ist 0000
Installationssperre
Ein-/Ausschalten der PasswortEingabe im Hauptmenüpunkt
Installation
Programmsperre
Ein-/Ausschalten der PasswortEingabe für gesperrte Programme
(Kindersicherung)
Neues
Passwort
Passwort
Festlegung eines neuen Passworts.
(Neues Passwort unbedingt merken!)
Neues Passwort bestätigen.
Bestätigen
LNB-Stromversorgung Ein- und Ausschalten.
Voreingestellt ist EIN.
Tabelle zur Timer-Einstellung
Untermenü Beschreibung
Timer-Nummer Auswahl der Timernummer 1-8.
Timer-ModusArt der Wiederholung (einmal, täglich, wöchentlich,
monatlich, jährlich, aus). Bei der Einstellung „aus“ wird
der Timer deaktiviert.
Timer-Service Umschalten zwischen Programm-Timer und Erinnerungs-
Funktion.
Start-Kanal
Start-Datum Datums-Eingabe
Einschaltzeit Uhrzeit-Eingabe
Dauer Dauer der Einschaltzeit
33
Der Timer kann aber auch über den EPG-Modus
programmiert werden.
Beispiel:
EPG-Taste drücken, über die 1-Taste erhalten Sie dann
eine Ereignisliste, mit den CH+ und CH- Tasten können Sie
das gewünschte Ereignis auswählen und mit 2-Taste direkt
zum Timer übernehmen.
Bei Timer-Service-Einstellung „Meldung“.
Wahlmöglichkeiten sind: Geburtstag, Jahrestag, General
Bei Timer-Service-Einstellung „Kanal“.
Programm-Auswahl
Einstellung (Symbol: Werkzeugkoffer)
Untermenü Beschreibung
Werkseinstellung
(erfordert
Passworteingabe)
Software-Update Hinweis:
Spiele Hier stehen die drei Spiele Tetris, Snake und Othello zur
Information
Receiver auf die Werkseinstellung zurückstellen. Alle
Änderungen werden rückgängig gemacht.
Ein Software-Update hat mit dem Suchen nach
neuen Fernsehprogrammen NICHTS zu tun. Bitte
starten Sie dazu einen automatischen
Sendersuchlauf.
Über ein Software-Update können Sie im Servicefall eine
neue Betriebssoftware laden. Ein Update über den
Satellit ASTRA 19,2° Ost ist möglich.
Verfügung. Wir wünschen viel Spaß!
Anzeige der Hardware-Version (H/W VERSION) und der
Software-Version (S/W VERSION)
34
Software-Update via Satellit
Es wird empfohlen, nach der Aktualisierung zusätzlich die
Werkseinstellung zu laden, dabei geht Ihre eigenerstellte Kanalliste
verloren.
Das Update hat nichts mit dem Speichern von neuen
Fernsehkanälen zu tun, sondern dient lediglich zum
Erneuern der Betriebssoftware des Receivers.
Das Update ist im Normalfall nicht zum ordentlichen
Betrieb des Receivers notwendig.
Sie müssen Ihre Satelliten-Anlage auf den Satelliten
ASTRA 19,2° Ost ausrichten, um die SoftwareAktualisierung durchführen zu können.
Die Software-Aktualisierung kann bis zu einer Stunde
dauern.
35
Tasten mit Sonderfunktionen
EPG
Elektronische Programmzeitschrift (electronic program guide). Um
die Funktion zu aktivieren drücken Sie bitte die EPG-Taste. Die
Programmliste erscheint.
Mit den CH+ und CH- Tasten können Sie ein Programm auswählen.
Auf der rechten Seite werden die aktuelle und nachfolgende
Sendung angezeigt. Für Zusatz-Informationen drücken Sie bitte die
1-Taste. Die komplette Ereignisliste wird angezeigt. Mit den V+ und
V- Tasten können Sie die Tage vorblättern. Mit den CH+ und CHTasten können Sie die Ereignisse vor- und zurückblättern.
Detaillierte Informationen für ein ausgewähltes Ereignis
(Sendung) erhalten Sie durch die 1-Taste.
Eine direkte Übernahme in den Timer erfolgt durch die
2-Taste.
Sleeptimer
Den Sleeptimer erreichen Sie im Normalbetrieb über die 0-Taste.
Sie haben folgende Einstellmöglichkeiten: ausgeschaltet, 10, 30, 60,
90, 120 Minuten. Nach dieser Zeit wird der Receiver automatisch
ausgeschaltet.
Akustisches Signal zum Ausrichten der
Satelliten-Antenne
Drücken Sie dazu die INFO-Taste. Ausser aktuellen
Empfangsparametern werden Ihnen auch Signal-Stärke und SignalQualität angezeigt. Zusätzlich können Sie über die 1-Taste ein
akkustisches Signal aktivieren.
36
Über das TV-Gerät wird ein Signalton ausgegeben. Ein
lauteres und höheres Signal zeigt eine bessere Ausrichtung
der Antenne an.
37
Audio
Mit der Audio-Taste können Sie die Ton-Spur auswählen, falls ein
Sender Mehrkanalton anbietet.
Zoom
Mit der Zoom-Funktion können Sie einen Bildausschnitt vergrößern.
Drücken Sie zweimal auf die ZOOM-Taste.
Wählen Sie mit den CH- und CH+ und den V– und V+ Tasten den
Bildausschnitt.
Mit jedem Druck auf die ZOOM-Taste wird der Bildausschnitt in
maximal sechs Stufen vergrößert. Beim siebten Tastendruck hat das
Bild wieder die Ausgangsgröße. Mit der EXIT-Taste können Sie
diesen Modus verlassen.
List
Drücken Sie einmal auf die LIST-Taste.
Wie schon weiter oben unter Menüpunkt „Programm“ beschrieben,
erhalten Sie hier die Möglichkeit die Programmliste zu bearbeiten.
Umschalten TV/SAT
Mit der „TV/SAT“-Taste können Sie zwischen Fernseher- und
Satelliten-Funktion hin- und herschalten. (Diese Funktion muss von
Ihrem Fernseher zur Verfügung gestellt werden).
Drücken Sie so oft auf die „TV/SAT“-Taste, bis Sie die
gewünschte Funktion eingestellt haben.
38
Umschalten TV/Radio
Mit der „TV/Radio“-Taste können Sie zwischen Fernseher- und der
Radio-Funktion hin- und herschalten.
Der Receiver überträgt jetzt ein Radioprogramm und zeigt ein
Hintergrundbild an.
Um zum Fernsehprogramm zurückzuschalten, drücken Sie auf
der Fernbedienung die „TV/Radio“-Taste.
Teletext
Teletext ist ein Informationssystem, das Teletext auf Ihrem
Fernsehgerät anzeigt. Für den Teletext-Empfang muss der gewählte
Sender diese Funktion unterstützen. Beim Programm-Wechsel wird
Ihnen das TXT-Symbol angezeigt. Beim Vergleich mit anderen
Receivern werden Sie feststellen, dass unser Teletext
außergewöhnlich schnell ist.
Um den Teletext einzuschalten, drücken Sie die TEXT-Taste.
Wenn Sie den Teletext wieder ausschalten möchten, drücken Sie
die EXIT- oder TEXT-Taste.
Fasttext-Funktionen benutzen
Die farbigen Tasten auf der Fernbedienung sind für den Fasttext
bestimmt und werden nach Aufruf einer weiteren Teletext-Seite aktiv.
Sie können direkt über die kleinen farbigen Tasten auf der
Fernbedienung dorthin gelangen.
Drücken Sie die gewünschte Taste.
39
FAV
Drücken Sie die FAV-Taste.
Der Bildschirm zeigt die von Ihnen festgelegten Favoriten an (siehe
oben).
Wählen Sie ein Programm aus der Favoritenliste.
Zum Auswählen drücken Sie die OK-Taste.
Mit den V+ und V- Tasten können Sie zwischen den
Programmgruppen hin- und herschalten.
Pause
Drücken Sie dafür die PAUSE-Taste. Das Fernsehbild wird dann
„eingefroren“. Deaktivieren erfolgt durch erneutes Drücken der
PAUSE-Taste.
40
Demontieren
Trennen Sie den Receiver und die angeschlossenen Geräte von
der Stromversorgung.
Schrauben Sie das LNB-Kabel vom Receiver ab.
Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie
den Receiver längere Zeit nicht benutzen.
Verpacken Sie den Receiver, die Kabel und die Fernbedienung
im Karton.
Lagern Sie den Receiver und alle Zubehör-Teile an einem
trockenen und staubfreien Ort.
Schützen Sie den Receiver vor Frost.
Reinigen
Achtung!
Der Receiver darf nicht nass werden. Reinigen Sie ihn niemals mit
einem nassen Tuch.
Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie
Benzin oder Verdünnung. Diese Mittel können die Oberfläche des
Gehäuses beschädigen.
Reinigen Sie das Gehäuse des Receivers mit einem trockenen
Tuch.
41
Fehlfunktionen beseitigen
Symptom Mögliche Ursache und Abhilfe
Satellit wird nicht
gefunden, oder
kein Signal
Schwarzer BildschirmDas Stromkabel ist nicht angeschlossen.
Beispiel: ASTRA19E
Taste 1 (Vorprogrammierung: „Das Erste“)
Taste INFO („Das Erste“, FR11837)
Signal UND Qualität sind beide 0 %
senkrechten Spiegel nach Süd ausrichten
Wenige Millimeter nach links drehen, ca. 3 Sekunden
warten und wiederholen,
bis Signal UND Qualität angezeigt werden.
Bei einem Signal von ca. 60% verschwindet der
schwarze Hintergrund und es erscheint das Fernsehbild.
Für einen anderen Satelliten wählen Sie bitte ein
aktuelles Programm aus der vorprogrammierten
Kanalliste und drücken Sie dann die Taste INFO.
Schließen Sie das Netzteil an die Netz-Steckdose an.
Möglichkeit eines Kurzschlusses an der
Antennenzuleitung: Anschlüsse prüfen.
Der Receiver ist im Standby-Betrieb.
Drücken Sie die STANDBY-Taste an der Fernbedienung
(oder am Receiver). Der Receiver schaltet ein und das
Programm wird am TV-Bildschirm angezeigt.
Kein Ton oder Bild,
aber Menüanzeigen
des Receivers
vorhanden
Schwarzer Bildschirm
42
Die Antenne ist nicht auf den Satellit ausgerichtet.
Richten Sie die Antenne richtig aus.
Kein Signal (mit Symbol).
Prüfen Sie die Kabelverbindung vom LNB zum Receiver
und vom Receiver zu den angeschlossenen Geräten.
Richten Sie die Antenne aus.
Das System ist nicht korrekt angeschlossen.
Prüfen Sie den Anschluss des SCART-Kabels
Das TV-Gerät ist nicht im AV-Modus.
Schalten Sie das TV-Gerät auf den jeweiligen AVEingang.
Kein Bild, kein Ton,
Signalstärke und Signalqualität vorh.
Schlechter Empfang
von:
DSF, Tele5, etc
Die Fernbedienung
funktioniert nicht.
Programm hat eine
neue Frequenz
erhalten
Die Antenne ist nicht genau auf den Satelliten
ausgerichtet.
Richten Sie die Antenne genauer aus. Benützen Sie
dafür die INFO-Taste auf der Fernbedienung.
Signalanzeige für die Antennenausrichtung wird
angezeigt.
Das LNB ist defekt. Ersetzen Sie das LNB.
Satelliten-Antenne ist auf einen falschen Satelliten
ausgerichtet.
Schnurloses Telefon stört (DECT-Standard). Telefon
anders plazieren, besseres Satellitenkabel verwenden.
Die Batterien sind verbraucht.
Erneuern Sie die Batterien.
Die Fernbedienung ist falsch ausgerichtet.
Richten Sie die Fernbedienung auf die Vorderseite des
Receivers und stellen Sie sicher, dass nichts zwischen
Fernbedienung und Receiver steht.
TV-Kanal löschen, dann automatischen Suchlauf
durchführen.
Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen,
wenden Sie sich bitte an Ihren Fachhändler oder den Hersteller.
43
Technische Daten
Receiver
Maße in mm (B × T × H) 100 × 62 × 30
Gewicht in Gramm Receiver 105 g ohne ext. Netzteil
Spitzen Überlastungsschutz
LNB-Steuerung 22 KHz ± 2 KHz, 0,6 V pp ± 0,2 V
DiSEqC-Steuerung Version 1.0, Version 1.2, Tone-Burst A/B
Symbolrate 1 ~ 35 MS/s
Eingangsgeschwindigkeit Max. 15 Mbit/s
Fehlerkorrektur (FEC) 1/2, 2/3, 3/4, 5/6, 7/8, auto
Höhen-Seiten-Verhältnis 4:3 Letterbox, 4:3 PanScan, 16:9
Videoauflösung 720 x 576 (Pal), 720 x 480 (NTSC)
Audiomodus Links, Rechts, Stereo
Anschlußmöglichkeiten
LNB IF-Eingang Typ F, IEC 169-24
TV-SCART (nur Ausgang) Video CVBS, Audio L, R
Stromversorgung
Netzteil-Eingangsspannung 100-240 V ~, 50/60 Hz
Leistungsaufnahme ca. 10 W ( Betrieb mit Single LNB )
ca. 2 W ( Bereitschaft )
Betriebstemperatur 0 ºC ~ +40ºC
Lagerungstemperatur
44
– 40ºC ~ + 65 ºC
Hersteller
Christian Schwaiger Gmbh
Würzburger Straße 17
D-90579 Langenzenn
GERMANY
Hotline+49 (0)9101-702 299
Internet www.schwaiger.de
Garantie:
Die Gewährleistung für den Receiver entspricht den gesetzlichen
Bestimmungen zum Zeitpunkt des Erwerbs. Änderungen am Gerätführen zum Erlöschen jeglicher Garantie oder Gewährleistung.
Sehr geehrter Kunde,
unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe
durch ein einfaches Telefongespräch lösen lassen.
Sollten Sie Probleme mit Ihrem Gerät haben, kontaktieren Sie bitte
erst unsere Service-Hotline. Diese Vorgehensweise erspart Ihnen
Zeit und eventuellen Ärger.
Unter unserer Service Hotline erfahren Sie auch die genaue
Vorgehensweise, falls Sie Ihr Gerät wirklich einschicken müssen.
Service hotline +49 (0)9101-702 299
52
Konformitätserklärung
Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung
mit folgenden Richtlinien und Normen:
Niederspannungsrichtlinie 2006/95/EC
• EN 60 065
Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC
• EN 55 013
• EN 55 020
• EN 61000-3-2
• EN 61000-3-3
Gerätetyp/Type: Digitaler Satelliten-Receiver
46
DSR6101S
Glossar
AC Alternating Current
Anschluss für Wechselstrom
DC Direct Current
Anschluss für Gleichstrom
Cinch-Stecker Koaxialer Stecker für den Anschluss von TV-Gerät oder
Stereoanlage.
DiSEqC Digital Satellite Equipment Control
Digitales System, mit dem der Empfänger verschiedene
Komponenten der Außeneinheit steuern kann. Es wird
insbesondere zur Auswahl zwischen mehreren
Satellitenpositionen (zum Beispiel Astra und Eutelsat)
gebraucht.
EPG Electronic Programm Guide
Elektronische Programmzeitschrift
IF-Stecker Koaxialer Stecker zum Anschluss des LNB-Antennenkabels.
FTA Free-to-air services
Gebührenfreie Dienste, die ohne speziellen Decoder
empfangen werden können.
LNB Low Noise Block Amplifier / Converter
Gerät im Mittelpunkt der Antenne, das die vom Satelliten
ankommenden hoch frequenten Signale in einen niedrigeren
Frequenzbereich umsetzt und gleichzeitig verstärkt.
Mute Taste der Fernbedienung zur Ton-Stummschaltung.
OSD On Screen Display
Auf dem Bildschirm sichtbare Menüsteuerung.
PID
47
Kennnummer eines empfangenen Datenstromes
Die PID’s sorgen dafür, dass ein Sender vollständig
empfangen werden kann.
Receiver Empfangsgerät, das die Signale von der Antenne in Video-
und Audiosignale umwandelt.
SCART 21-polige Steckverbindung zum Anschluss des
Fernsehgerätes an den Receiver.
Swap-Funktion Wechsel zwischen aktuellem und letztgesehenem Programm
Transponder Satellitenfrequenz. Auf einem Transponder können mehrere
digitale Programme gleichzeitig gesendet werden.
VCR
48
Abkürzung für Video Cassette Recorder.
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
