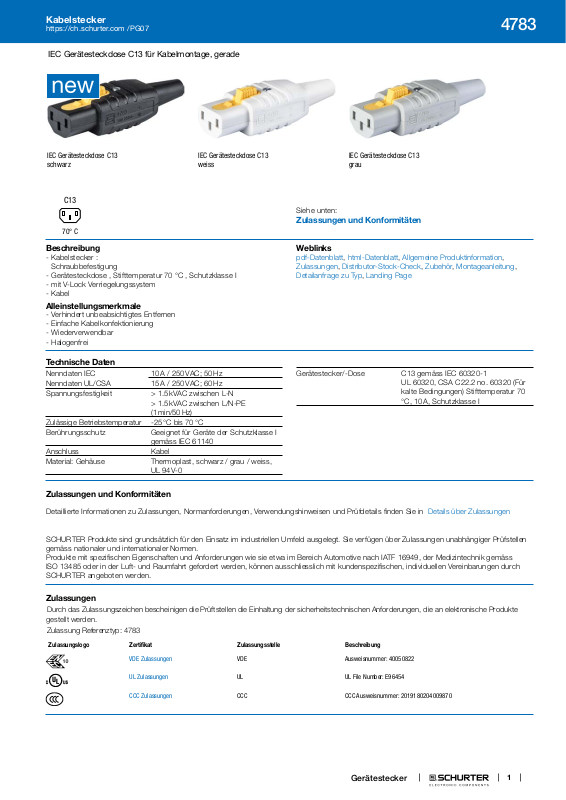

Page 1
Kabelstecker
https://ch.schurter.com /PG07
IEC Gerätesteckdose C13 für Kabelmontage, gerade
4783
IEC Gerätesteckdose C13
schwarz
IEC Gerätesteckdose C13
weiss
C13
70° C
Beschreibung
- Kabelstecker :
Schraubbefestigung
- Gerätesteckdose , Stifttemperatur 70 °C , Schutzklasse I
- mit V-Lock Verriegelungssystem
- Kabel
Alleinstellungsmerkmale
- Verhindert unbeabsichtigtes Entfernen
- Einfache Kabelkonfektionierung
- Wiederverwendbar
- Halogenfrei
Technische Daten
Nenndaten IEC 10 A / 250 VAC; 50 Hz
Nenndaten UL/CSA 15 A / 250 VAC; 60 Hz
Spannungsfestigkeit > 1.5 kVAC zwischen L-N
Zulässige Betriebstemperatur -25 °C bis 70 °C
Berührungsschutz Geeignet für Geräte der Schutzklasse I
Anschluss Kabel
Material: Gehäuse Thermoplast, schwarz / grau / weiss,
> 1.5 kVAC zwischen L/N-PE
(1 min/50 Hz)
gemäss IEC 61140
UL 94V-0
IEC Gerätesteckdose C13
grau
Siehe unten:
Zulassungen und Konformitäten
Weblinks
pdf-Datenblatt, html-Datenblatt, Allgemeine Produktinformation,
Zulassungen, Distributor-Stock-Check, Zubehör, Montageanleitung,
Detailanfrage zu Typ, Landing Page
Gerätestecker/-Dose C13 gemäss IEC 60320-1
UL 60320, CSA C22.2 no. 60320 (Für
kalte Bedingungen) Stifttemperatur 70
°C, 10 A, Schutzklasse I
Zulassungen und Konformitäten
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen
gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss
ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch
SCHURTER angeboten werden.
Zulassungen
Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte
gestellt werden.
Zulassung Referenztyp: 4783
Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
VDE Zulassungen VDE Ausweisnummer: 40050822
UL Zulassungen UL UL File Number: E96454
CCC Zulassungen CCC CCC Ausweisnummer: 2019180204009870
Gerätestecker
1
Page 2
4783
Produktnormen
Produktnormen, welche referenziert werden
Organisation Design Norm Beschreibung
Ausgelegt gemäss IEC 60320-1 Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Ausgelegt gemäss IEC 60320-1 Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Ausgelegt gemäss UL 60320 Norm für Befestigungsstecker und Steckdosen
https://ch.schurter.com /PG07
Kabelstecker
Ausgelegt gemäss CSA C22.2 no. 60320 Allgemeine Anwendung, Befestigungsstecker und ähnliche Verdrahtungs-
anschlüsse
Anwendungsnormen
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
Organisation Design Norm Beschreibung
Ausgelegt für Anwendungen gemäss IEC/UL 62368-1 IEC 62368-1 enthält die grundlegenden Anforderungen an die Sicherheit
der Geräte für Audio, Video, Informations-Technologie und Bürogeräte.
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
Identifikation Details Aussteller Beschreibung
CE-Konformitätserklärung SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung
RoHS SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in
Halogenfrei SCHURTER AG SCHURTER ist bestrebt, den Kunden halogenfreie Produkte anzubieten.
REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung,
Landing Page V-Lock SCHURTER AG V-Lock Auszugssicherungen basieren auf einer passenden Stecker-
765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt
sind.
Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz:
"REACH") in Kraft.
Dosen-Kombination. Die Produkte haben eine vorgesehene Öffnung zum
Einrasten des Nockens an der Steckdose. Das V-Lock-System verhindert
ein ungewolltes Trennen des Stecksystems.

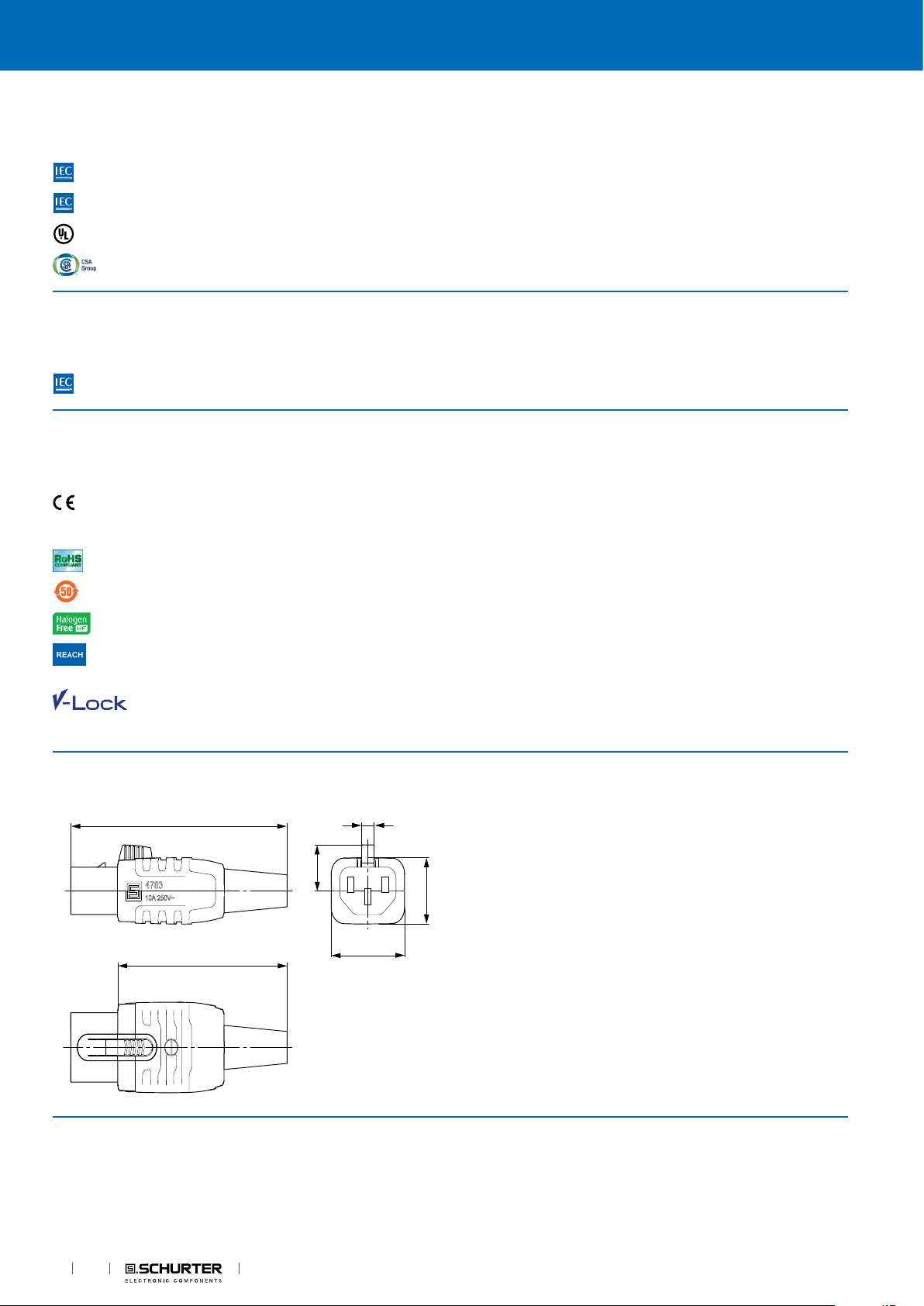

Abmessungen [mm]
68.5
587.5
15.1
21.8
29.7
2
Gerätestecker
Page 3
Kabelstecker
https://ch.schurter.com /PG07
Alle Varianten
Farbe Empfohlener Kabeldurchmesser Max. Leitungsquerschnitt Bestell-Nummer
4783
schwarz 8.5 mm 3 x 0.75 mm² /18 AWG 3-122-073
schwarz 10 mm 3 x 1.5 mm² / 14 AWG 3-122-074
grau 8.5 mm 3 x 0.75 mm² /18 AWG 3-122-075
grau 10 mm 3 x 1.5 mm² / 14 AWG 3-122-076
weiss 8.5 mm 3 x 0.75 mm² /18 AWG 3-122-077
weiss 10 mm 3 x 1.5 mm² / 14 AWG 3-122-078
█ Oft verkauft.
Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen:https://www.schurter.com/de/Stock-
Check/Produktverfuegbarkeit-SCHURTER
Maximales Drehmoment für Schrauben: Anschlussklemmen: 0.5 Nm, Kabelklemmen: 0.3 Nm, Gehäuseverschraubung: 0.8 Nm
Verpackungseinheit
50 ST

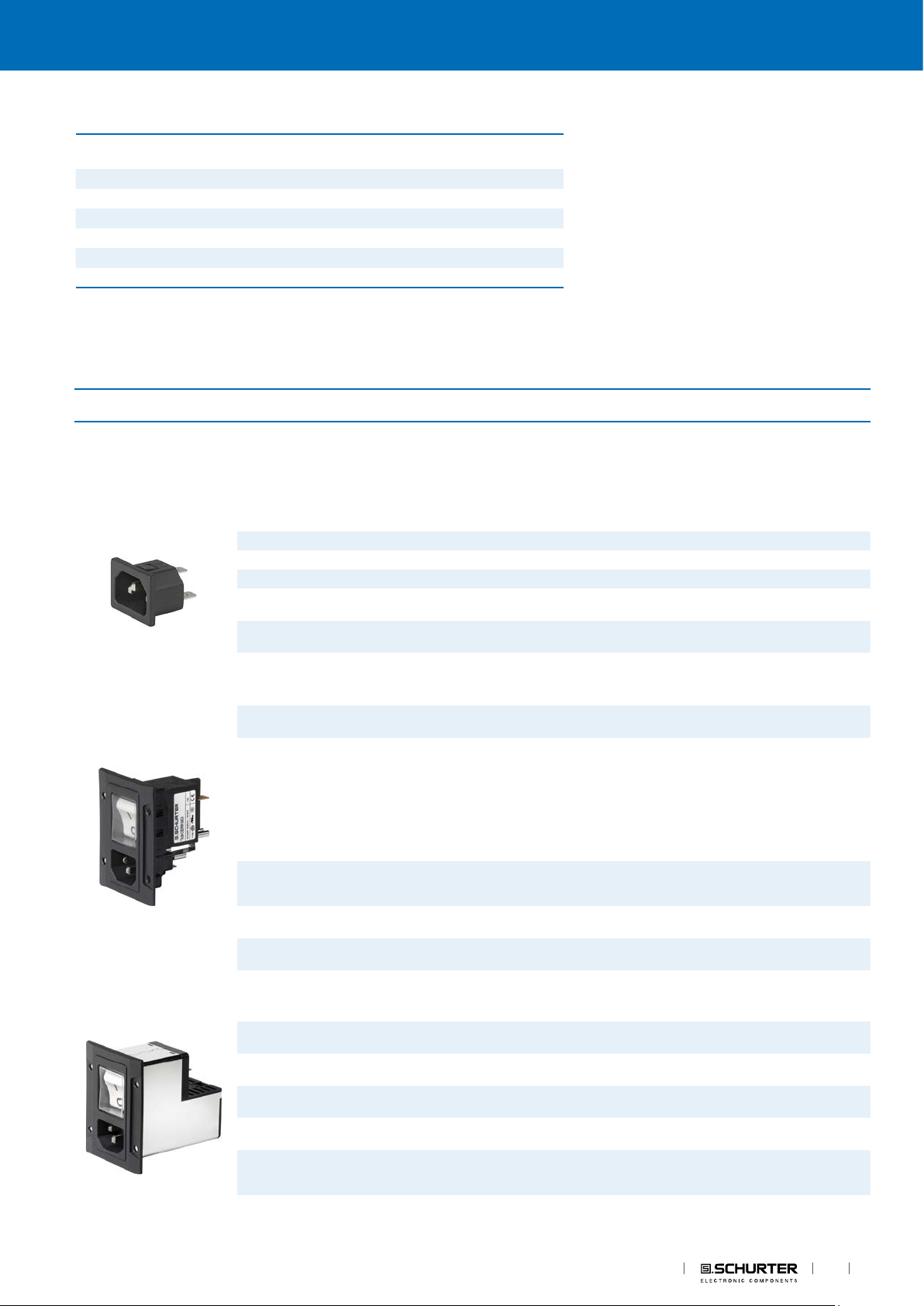

Passende Stecker verriegelt
Kategorie / Beschreibung
Gerätestecker Übersicht komplett
6010, Montage: Schnapp, Löt-, Steck-, Schraub- oder Leiterplattenanschluss, Gerätestecker: IEC C14 6010
6048, Montage: Schraub, Gerätestecker: IEC C14 6048
6061, Montage: Schraub, Gerätestecker: IEC C14 6061
GSP1, Montage: Schraub, Gerätestecker, IEC C14, Für Leiterplatten-Montage, IP40, Steckanschlüsse 4.8 x 0.8 mm
abgewinkelt oder gerade, Geeignet für Geräte der Schutzklasse I oder II
GSP2, Montage: Sandwich, Gerätestecker, IEC C14, Für Leiterplatten-Montage, IP40, abgewinkelt zu Steckerachse,
Geeignet für Geräte der Schutzklasse I oder II
Gerätestecker weitere Typen zu 4783
Gerätesteckerkombielement Übersicht komplett
DG11, Montage: Schnapp oder Schraub8 mm, Steckanschlüsse 6.3 x 0.8 mm, IP40 oder IP67,: schwarz, Gerätestecker: IEC C14, Geräteschutzschalter TA35, 10A, unbeleuchtet oder beleuchtet, Schutzklasse I oder II
DF11, Montage: Schraub, Wippenschalter: unbeleuchtet oder beleuchtet 2-polig, Steckanschlüsse 6.3 x 0.8 mm, Gerätestecker: IEC C14, Ohne Sicherungshalter: Geeignet für Geräte der Schutzklasse I oder II 0 DF11, Montage:Schraub,
Steckanschlüsse 6.3 x 0.8 mm, Ohne Sicherungshalter: Wippenschalter, unbeleuchtet oder beleuchtet, 2-polig,
Gerätestecker: IEC C14, 250 VAC, verdrahtet, Geeignet für Geräte der Schutzklasse I oder II 0 DF11, GerätesteckerkombielementC14, 55°C, Ausführung: L: N: Erde: : Sicherungshalter: Farbe: Bauform: Mass S: Ausstattung: 0 DF11,
Montage: Schnapp oder Schraub, Gerätestecker: IEC C14, Ohne Sicherungshalter: : schwarz, Geeignet für Geräte der
Schutzklasse I oder II 0 DF11, Montage: Schnapp oder Schraub8 mm, Steckanschlüsse 6.3 x 0.8 mm, IP40,: schwarz,
Gerätestecker: IEC C14, Geräteschutzschalter TA45, A, unbeleuchtet, Schutzklasse I oder II 0 DF11, Montage: Schnapp
oder Schraub, mm, Ohne Sicherungshalter: : IEC Geeignet für Geräte der Schutzklasse I oder II 0
DD11, Montage: Schraubbefestigung, Wippenschalter: unbeleuchtet oder beleuchtet 2-polig, Steckanschlüsse 4.8 x
0.8 mm, Gerätestecker: IEC C14, Mit oder ohne Schutzabdeckung, Sicherungshalter: 1- / 2-polig, Geeignet für Geräte
der Schutzklasse I
DD21, Montage: Schraubbefestigung rückseitig, Wippenschalter: unbeleuchtet oder beleuchtet 2-polig, zusätzlich
Steckanschuss 4.8 x 0.8 mm Gerätestecker: IEC C14, Sicherungshalter: 1- / 2-polig
DC11, Montage: Schraub, Wippenschalter: unbeleuchtet oder beleuchtet 1- / 2-polig, Steckanschlüsse 4.8 x 0.8 mm,
Gerätestecker: IEC C14, Ohne Sicherungshalter: Geeignet für Geräte der Schutzklasse I oder II
Gerätesteckerkombielement weitere Typen zu 4783 ...
Gerätesteckerkombielement mit Netzfilter Übersicht komplett
DG12, Montage : Schraub, 8 mm, 15 A, verdrahtet, Standard- und Medizinalversion, Gerätestecker: IEC C14 C18, Geräteschutzschalter TA35: DG12, Geeignet für Geräte der Schutzklasse I oder II
DD14, Montage: Schraubbefestigung, frontseitig, Filter, Standard- und Medizinalversion, Sicherungshalter:1- / 2-polig,
10 A, Wippenschalter: 2-polig, unbeleuchtet Gerätestecker: IEC C14, verdrahtet
DA22 Montage: Schraubbefestigung, rückseitig, Leiterplatte, 10 A, Filter: Standard- und Medizinalversion, Sicherungshalter: 1- / 2-polig, Gerätestecker: IEC C14, Geeignet für Geräte der Schutzklasse I
DC12, Montage: Schraub, front-/rückseitig, Filter, Standard- und Medizinalversion, Ohne Sicherungshalter:10 A, Wippenschalter: 1- / 2-polig, unbeleuchtet oder beleuchtet Gerätestecker: IEC C14, verdrahtet
DC22 Montage: Schraub, rückseitig, Leiterplatte, 10 A, Filter: Standard- und Medizinalversion, Ohne Sicherungshalter:
Wippenschalter: 1- / 2-polig, unbeleuchtet oder beleuchtet, Gerätestecker: IEC C14, Geeignet für Geräte der Schutzklasse I
Gerätesteckerkombielement mit Netzfilter weitere Typen zu 4783 ...
█
█
█
█
█
█
GSP1
GSP2
DG11
DF11
DD11
DD21
DC11
DG12
DD14
DA22
DC12
DC22
Gerätestecker
3
Page 4
4783
Kategorie / Beschreibung

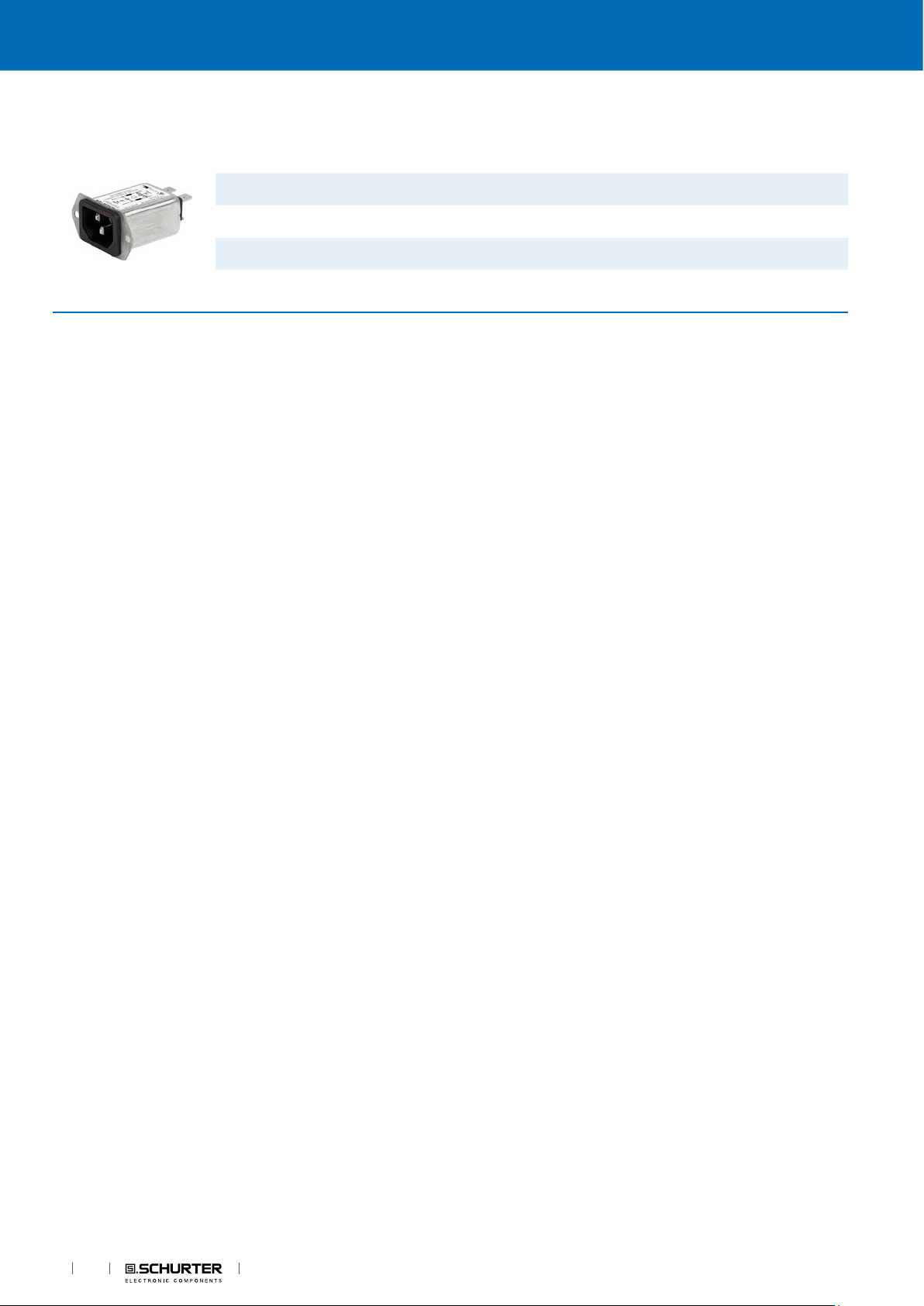

IEC-Steckerfilter Übersicht komplett
5123, Montage: Schraub, front-/rückseitig, Filter: Standard- und Medizinalversion, Ohne Sicherungshalter: 10 A, Thermoplast / Stahl verzinnt Gerätestecker: IEC C14, Geeignet für Geräte der Schutzklasse I oder II
5120, Montage: Schraub mit Kunststoff-Flange, front-/rückseitig, Filter: Standard- und Medizinalversion, Ohne Sicherungshalter: 10 A, Thermoplast / Stahl verzinnt Gerätestecker: IEC C14, Geeignet für Geräte der Schutzklasse I oder II
KFS, Montage: Schraub, frontseitig, Filter: Standardversion, Ohne Sicherungshalter: 10 A, Gerätestecker: IEC C14,
verdrahtet
IEC-Steckerfilter weitere Typen zu 4783
https://ch.schurter.com /PG07
Kabelstecker
5123
5120
KFS
13.05.2020
Die im Dokument aufgeführten Spezifikationen, Beschreibungen und Darstellungen basieren auf aktuellen
4
Gerätestecker
Informationen. Änderungen sind vorbehalten. Die dargestellten Angaben werden als korrekt und
zuverlässig angesehen. Allerdings sollten Anwender jedes ausgewählte Produkt unabhängig davon für ihre
eigenen Anwendungen beurteilen und testen.
