Page 1
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten / Changes that contribute to technical improvement are subject to alternations
2010
Datum
Name
Bearb.
16.06.
Seiler
Data Sheet
Gepr.
10.11.
Seiler

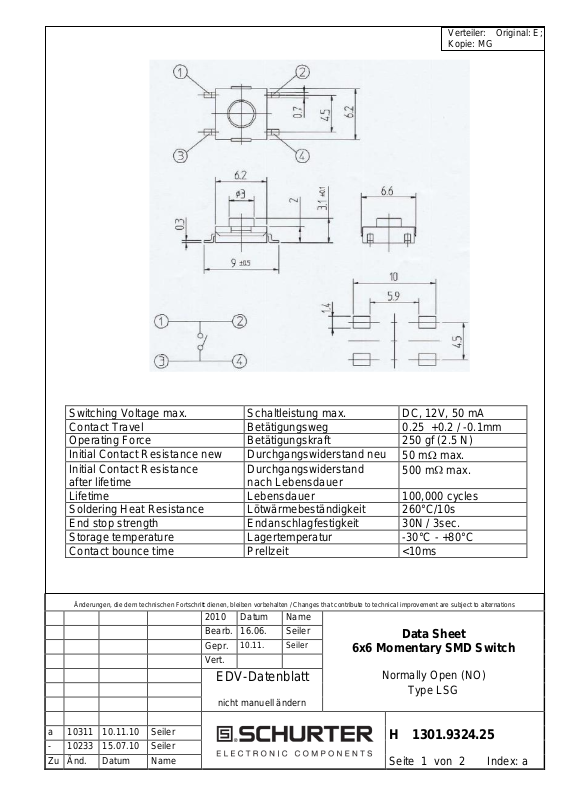

6x6 Momentary SMD Switch
Vert.
EDV-Datenblatt
Normally Open (NO)
Type LSG
nicht manuell ändern
a
10311
10.11.10
Seiler
H 1301.9324.25
-
10233
15.07.10
Seiler
Zu
Änd.
Datum
Name
Seite 1 von 2 Index: a
Verteiler: Original: E;
Kopie: MG
Switching Voltage max.
Schaltleistung max.
DC, 12V, 50 mA
Contact Travel
Betätigungsweg
0.25 +0.2 / -0.1mm
Operating Force
Betätigungskraft
250 gf (2.5 N)
Initial Contact Resistance new
Durchgangswiderstand neu
50 m max.
Initial Contact Resistance
after lifetime
Durchgangswiderstand
nach Lebensdauer
500 m max.
Lifetime
Lebensdauer
100,000 cycles
Soldering Heat Resistance
Lötwärmebeständigkeit
260°C/10s
End stop strength
Endanschlagfestigkeit
30N / 3sec.
Storage temperature
Lagertemperatur
-30°C - +80°C
Contact bounce time
Prellzeit
<10ms
Page 2
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten / Changes that contribute to technical improvement are subject to alternations
2010
Datum
Name
Bearb.
16.06.
Seiler
Data Sheet
Gepr.
10.11.
Seiler
6x6 Momentary SMD Switch
Vert.
EDV-Datenblatt
Normally Open (NO)
Type LSG
nicht manuell ändern
a
10311
10.11.10
Seiler
H 1301.9324.25
-
10233
15.07.10
Seiler
Zu
Änd.
Datum
Name
Seite 2 von 2 Index: a
Verteiler: Original: E;
Kopie: MG
Ø D
Ø d
T± 0,5
W± 0,5
330 mm
80 mm
2 mm
17,5 mm
Part Number
Packaging
Verpackung
1301.9324.25
taped and reeled
im Blistergurt
