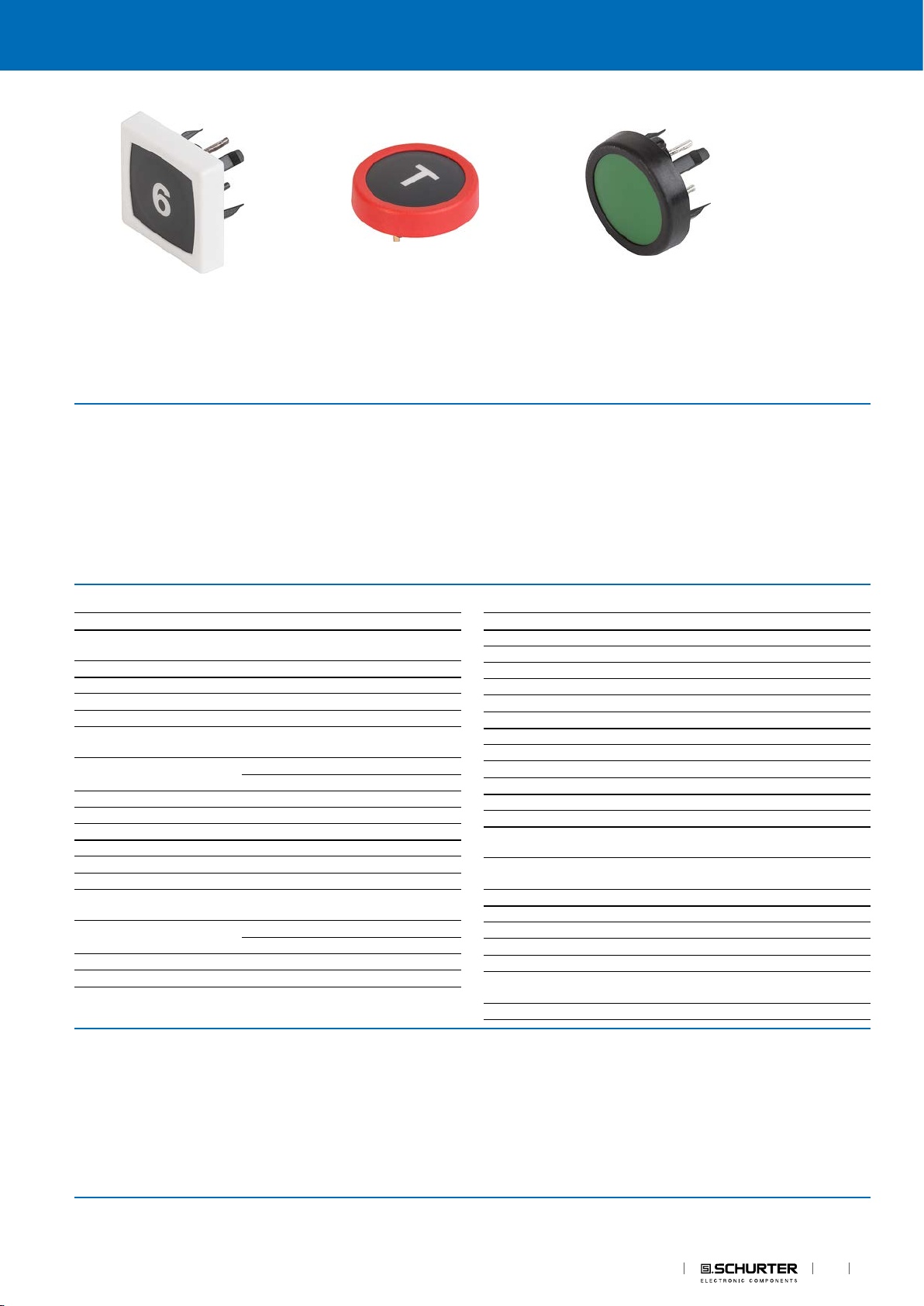

Page 1

Taster

https://ch.schurter.com /PG09

Membrantaster Frontpanel Kurzhub 18 mm

MCS 18 Front

Membrantaster Frontpanel Kurzhub 18 mm quadratisch Weiss, beschriftet

Membrantaster Frontpanel Kurzhub 18 mm rund Rot, beschriftet

Beschreibung

- Taster erhältlich in Ausführung quadratisch oder rund mit verschiedenen Farben

- Hohe Lebensdauer mit 5 Mio. Betätigungen

- Front- und Rückseite geprüft nach Schutzgrad IP65 Schnapp-Befestigung von der Frontseite

- Lötanschlüsse

Alleinstellungsmerkmale

- Einzigartiger mechanischer Taster mit taktiler Rückmeldung

- Extrem geringe Einbautiefe

- Verschiedenste Beschriftungsmöglichkeiten

Technische Daten

Elektrische Kennwerte

Stossspannungsfestigkeit (ESD)

Kontaktmaterial Silber

Schaltspannung min. 5 VDC , max. 48 VDC Schaltstrom max. 125 mA Nennschaltleistung 0.72 W Lebensdauer > 1 Mio. Betätigungen bei Nennschalt-

Durchgangswiderstand < 50 mΩ

Isolationswiderstand > 100 MΩ Prellzeit typ. 0.1 ms

Kontaktmaterial Gold

Schaltspannung min. 50 mVDC, max. 24 VDC Schaltstrom max. 80 mA Nennschaltleistung 0.36 W Lebensdauer > 1 Mio. Betätigungen bei Nennschalt-

Durchgangswiderstand < 50 mΩ

Isolationswiderstand > 100 MΩ Prellzeit typ. 0.1 ms

± 16 kV

leistung

< 150 mΩ nach Lebensdauer

leistung

< 150 mΩ nach Lebensdauer

Membrantaster Frontpanel Kurzhub 18 mm rund grün

Siehe unten:

Zulassungen und Konformitäten

Weblinks

html-Datenblatt, Allgemeine Produktinformation, CAD-Zeichnungen, Produkte News, Detailanfrage zu Typ

Mechanische Kennwerte

Betätigungskraft 3 ± 1 N Betätigungsweg 0.5 ± 0.1 mm Endanschlagfestigkeit > 50 N Lebensdauer > 1 Mio. Betätigungen Anzugsdrehmoment 8 N/cm

Klimatische Kennwerte

Betriebstemperatur -25 °C bis 60 °C Lagertemperatur -25 °C bis 60 °C IP-Schutzgrad IP65 (nur mit Zubehörsatz)

Sonstige Kennwerte

Kontaktmaterial Ag / Au

Kennwerte Löten

Lötbarkeit 235 °C / 2 sec (IEC 60068-2-20 Test Ta

Methode 1)

Lötwärmebeständigkeit 260 °C / 5 sec (IEC 60068-2-20 Test Tb

Methode 1A)

Material

Gehäuse Thermoplast (PES) Sockel Thermoplast (PES) Frontfolie PET Blende Thermoplast (PBT) Kontakte CuZn37 3 μm Ni 2 μm Au

CuZn37 2.5 μm Ag

Löthilfe verzinnt

Zulassungen und Konformitäten

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen

SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen. Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Schalter

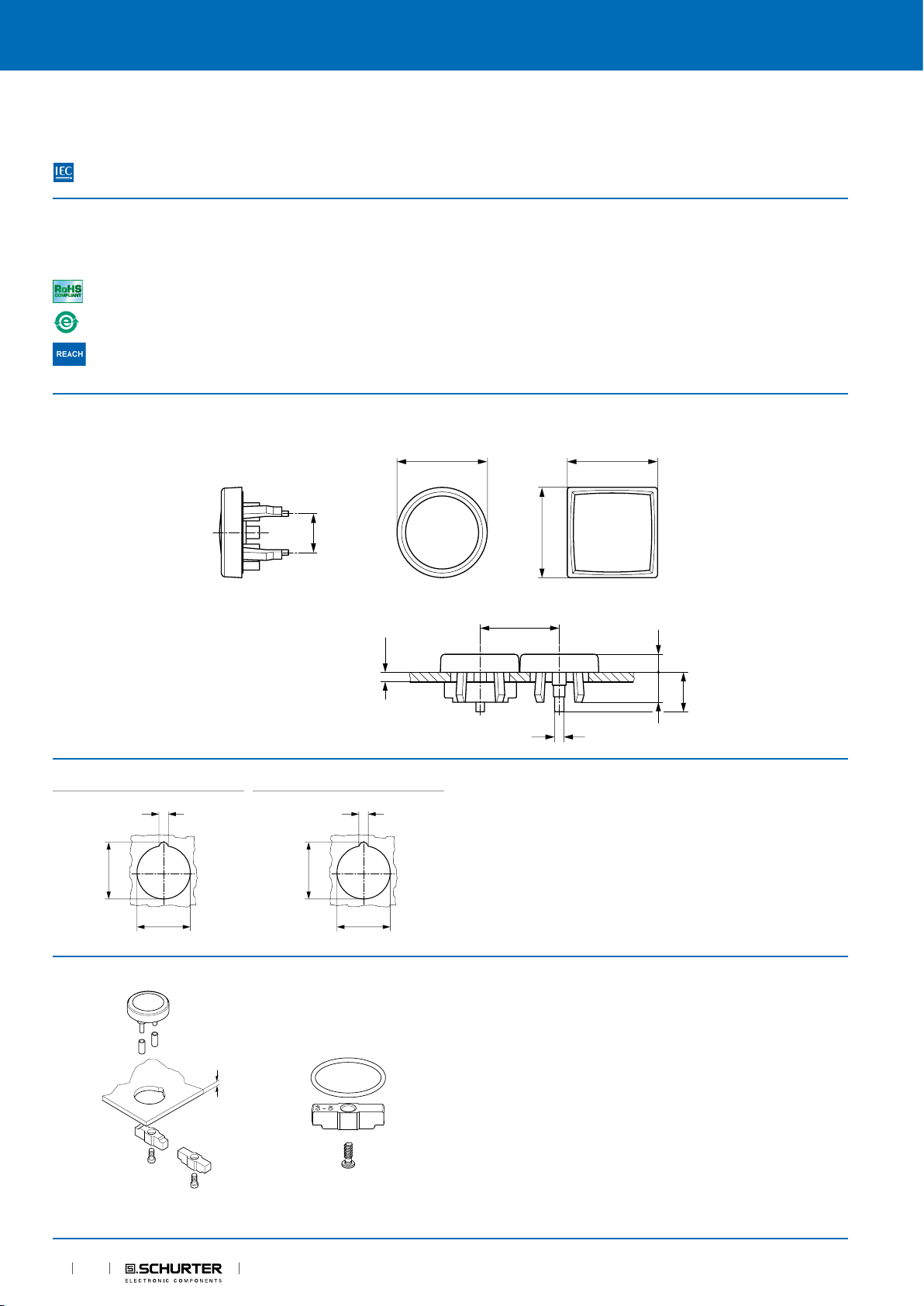

Page 2

MCS 18 Front

+0.1

t = 1-3

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung

Ausgelegt für Anwendungen gemäss IEC/UL 60950 IEC 60950-1 enthält die grundlegenden Anforderungen an die Sicherheit

der Geräte in der Informationstechnologie

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung

RoHS SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/836

https://ch.schurter.com /PG09

Taster

Dimension [mm]

China RoHS SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in

Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.

REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung,

Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

7.62

±0.2 ±0.2

min. 1

max. 5

ø2

Dimension

2.4

+0.2

13.9

+0.2

Bohrplan

Montageanleitungen

t = 3-4.5

Zubehörsatz IP65 muss separat bestellt werden

2.4

+0.2

13.9

+0.2

Schalter

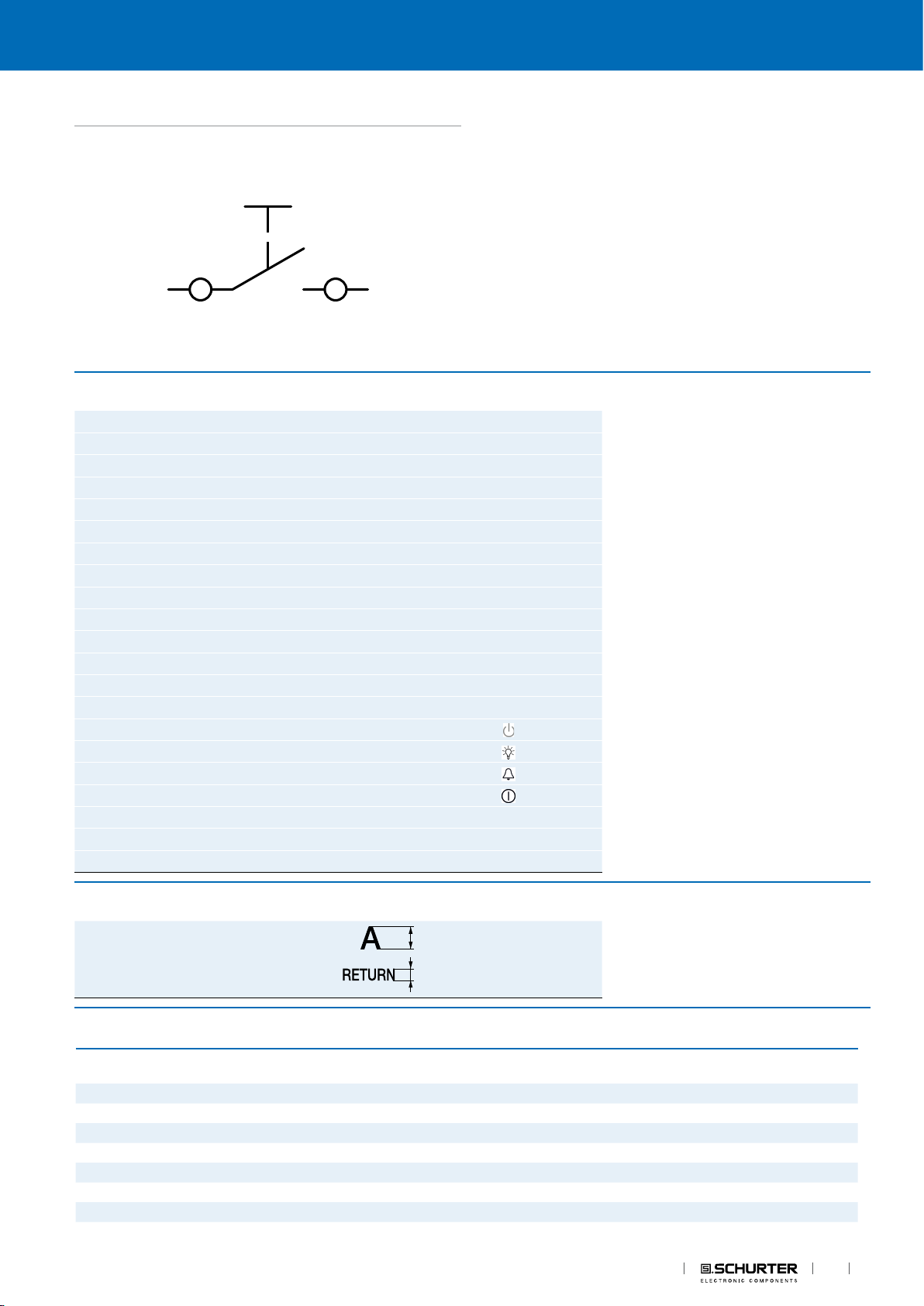

Page 3

Taster

5.032.83

https://ch.schurter.com /PG09

Schaltbilder

Bestell-Indizes Beschriftung

Laser-Beschriftung

001 = A 021 = U 041 = ÷ 061 = EIN

002 = B 022 = V 042 = ✳ 062 = AUS

003 = C 023 = W 043 = = 063 = AUF

004 = D 024 = X 044 = # 064 = AB

005 = E 025 = Y 045 = ↔ 065 = ON

006 = F 026 = Z 046 = ↕ 066 = OFF

007 = G 027 = 0 047 = → 067 = UP

008 = H 028 = 1 048 = ← 068 = DOWN

009 = I 029 = 2 049 = ↓ 069 = HIGH

010 = J 030 = 3 050 = ↑ 070 = LOW

011 = K 031 = 4 051 = % 071 = ON/OFF

012 = L 032 = 5 052 = √ 072 = START

013 = M 033 = 6 053 = CTRL 073 = RESET

014 = N 034 = 7 054 = RETURN

015 = O 035 = 8 055 = SHIFT

016 = P 036 = 9 056 = LOCK

017 = Q 037 = + 057 = STOP

018 = R 038 = - 058 = ENTER

019 = S 039 = . 059 = BACK

020 = T 040 = x 060 = LINE

074 =

075 =

076 =

077 =

MCS 18 Front

Schrifthöhe und Schriftarten

- Einzelne Schriftzeichen, Univers 65

- Schriftzüge mit max. 6 Zeichen in Linie, Univers 65

- Einlegeschild bzw. Tastenfeld anthrazit, RAL 7016

- Schriftzeichen und Symbole lichtgrau, RAL 7035

Alle Varianten

Kontakte Form Farbe Blende Farbe Tastfeld Beschriftung Bestellnummer

Ag quadratisch schwarz rot unbeschriftet 1241.1100.7093

Ag quadratisch schwarz grün unbeschriftet 1241.1100.7095

Ag quadratisch schwarz schwarz unbeschriftet 1241.1100.7097

Ag rund schwarz gelb unbeschriftet 1241.1104.7091

Ag rund schwarz rot unbeschriftet 1241.1104.7093

Ag rund schwarz grün unbeschriftet 1241.1104.7095

Ag rund schwarz grau unbeschriftet 1241.1104.7096

Ag rund schwarz schwarz unbeschriftet 1241.1104.7097

Schalter

█

Page 4

MCS 18 Front

Kontakte Form Farbe Blende Farbe Tastfeld Beschriftung Bestellnummer

https://ch.schurter.com /PG09

Taster

Ag rund mit Löthilfe schwarz schwarz unbeschriftet 1241.1113.7097

Zubehörsatz IP65 - - - - 0098.9201

Für beschriftete Varianten siehe Tabellen "Beschriftung" und "Bestell-Indizes Beschriftung" zur Bestimmung des Symbols

█ Oft verkauft.

Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen:https://www.schurter.com/de/Stock-Check/Produktverfuegbarkeit-SCHURTER

Verpackungseinheit

100 ST

█

30.05.2019

Die im Dokument aufgeführten Spezifikationen, Beschreibungen und Darstellungen basieren auf aktuellen

Schalter

Informationen. Änderungen sind vorbehalten. Die dargestellten Angaben werden als korrekt und zuverlässig angesehen. Allerdings sollten Anwender jedes ausgewählte Produkt unabhängig davon für ihre eigenen Anwendungen beurteilen und testen.
